Водяное отопление теплицы своими руками

Благодаря теплице можно получать урожай, в то время когда другие только высаживают растения или ухаживают за ними. Но в наших климатических условиях вырастить растения в парнике очень хлопотное занятие.

На это влияют резкие заморозки и другие природные явления. Поэтому главным вопросом огородников является, какое отопление теплиц более эффективное. Ведь допустимый температурный режим в теплице должен быть +18 градусов Цельсия, но что необходимо сделать, чтоб создать такие условия мы и расскажем в нашей статье.

Виды отопления теплиц

Существует множество простых видов отопления теплиц. Их можно обогревать газовым, печным, электрическим, паровым или водяным способом. Не рекомендуем использовать при обогреве теплиц электрический калорифер, так как не будет нормальной циркуляции воздуха, а значит, будет неравномерно прогреваться помещение. И какой-то участок прогреется сильнее, чем нужно, а другой более отдаленный, вообще останется без тепла.

Чтобы был равномерный прогрев парника, нужно спроектировать и произвести монтаж полноценной системы отопления самостоятельно, благодаря которой будут созданы необходимые условия для выращивания продукции. Конечно, предпочтительнее обогреть и почву в теплице.

Когда выбирается вид обогрева, необходимо опираться на размеры помещений, количество выделенных средств и прочее. Необходимо скрупулезно изучить каждый вид обогрева парников для того, чтобы правильно выбрать систему. Важным аспектом является особенности работы каждой отопительной системы.

Ведь некоторые более простые и удобные, но дорогие. Производить монтаж некоторых систем отопления может только профессионал. Для отопления промышленных теплиц необходимо применять новейшие технологии.

Отопление водяное и его схема работы

Самой главной составляющей в схеме водяного отопления теплиц является котел. У него есть возможность работать в парниках на разнообразном топливе, поэтому котлы разделяют на такие виды:

• Газовые;
• Электрические;
• Котлы, работающие на жидком горючем.
• Твердотопливные.

Выбирают топливо из расчета рентабельности использования с учетом региона. Этот обогрев теплиц состоит из труб и самих батарей. Немаловажно, что водяное отопление подогревает не только помещение парника, но и грунт тоже.

Эта отопительная система имеет 2 контура, которые в свою очередь работают отдельно друг от друга, хотя идут от 1 котла.

Благодаря чему можно производить изменения температурного режима земли и воздуха по установленным значениям.

Обязательным является наличие качественного антикоррозийного покрытия водяного отопления. Если есть желание, можно всегда сделать водяное отопление теплицы своими руками. Но перед этим необходимо детально рассмотреть технологию процесса обогрева. Важно верно сделать расчет, благодаря которому будет рационально использоваться энергетические ресурсы и оптимально распределяться тепловая энергия.

Расчет отопительной системы

Для любых помещений, где выращиваются растения, должен быть правильно и хорошо рассчитан обогрев. Нужно для расчета системы отопления теплицы подсчитать объем системы отопления, мощность котельной и количество радиаторов.





Конечно же, нужно помнить про энергоноситель, ведь если его, верно, подобрать, тогда можно снизить себестоимость продукции выращиваемой в парнике.

Расход тепла на любую отопительную систему можно подсчитать, при помощи такой формулы:

Q=1,1*L*F*K*Kинф*(tвн-tнар) ккал/час

где,

L — значение ограждения,

F — площадь помещения,

K — коэффициент теплопередачи остекления,

Tвн — внутренняя температура теплицы,

Tнар — температура снаружи парника,

Kинф — значение инфильтрации.

Расчет мощности котла для парников вычисляется умножением коэффициента, который учитывает потерю тепла в системе отопления и нужды самого котла, на сумму тепла на обогрев помещений и технологические нужды.

Водяное отопление теплицы своими руками

Самым выгодным обогревом парников является водяное отопление. Сделать самостоятельно данный обогрев парника, а точнее сам электрический водяной нагреватель, можно поэтапно:

• Отрезаем верх старого огнетушителя;
• Внутри на дне монтируем ТЭН с необходимой мощностью 1 кВт. Как вариант им может быть тэн из самовара;
• Необходимо сделать съемную крышку, для дальнейшего залива воды;
• К корпусу агрегата прикрепляем 2 трубки, которые связаны непосредственно с радиатором. При работе с трубами нужно обязательно использовать прокладки, что бы ни было утечки. Если желаете, чтобы агрегат работал автоматически, нужно привлечь реле переменного тока и напряжение 220 В.

При проведении работ по монтажу отопительной системы парника главным является соблюдение правил и норм инструкций и техники безопасности.



обогреваем и воздух, и почву – как сделать?

Автор: Валерий https://floristics.info/ru/index.php?option=com_contact&view=contact&id=28 Категория: Огородные растения Переиздано: 28 декабря 2022Последние правки: 28 декабря 2022

Содержание

• Как греется вода
• Как устроена система
• Видео об обогреве теплицы
• Литература
• Комментарии

Здравствуйте, дорогие друзья.

Сегодня по просьбе читателей я хочу рассказать об устройстве водяного отопления в теплице.

Как греется вода

Я нахожусь в теплице, где установлена самодельная система обогрева. Котел, греющий воду, располагается в отдельном помещении, а от него в теплицу проведена утепленная труба. Работает котел на дровах, и топка у него весьма объемная. Если набить ее сосновыми дровами, одной закладки хватит на 1,5 часа работы, а на закладке дубовых дров котел будет работать 2-2,5 часа.

Над котлом расположен расширительный бачок, от которого к котлу идет тонкая трубка. Из котла нагретая вода через металлическую трубу поступает в насос, который подает воду в трубу большого диаметра, ведущую в теплицу. Из теплицы остывшая вода по трубе обратки возвращается в котел. Система обогрева снабжена манометром для наблюдения за давлением.

Как устроена система

И труба подачи, и труба обратки введены в теплицу под верхним перекрытием и проходят вдоль внутреннего торца. По направлению вниз от подачи отходят распределительные трубки. Внизу они поворачивают под прямым углом и идут вдоль грядок, закольцовываясь в противоположном конце теплицы. Таким образом остывшая вода поступает в трубу обратки.

На распределительных трубках установлены краники, а сами трубки проложены вдоль грядок таким образом, что место закольцовки находится на 10 см ниже места отвода распределительной трубки и трубки обратки. То есть трубы проложены под уклоном.

Длина теплицы около 40 м, и распределительные трубки с обраткой проложены вдоль каждого ряда. Таким образом, растения обогреваются с двух сторон.

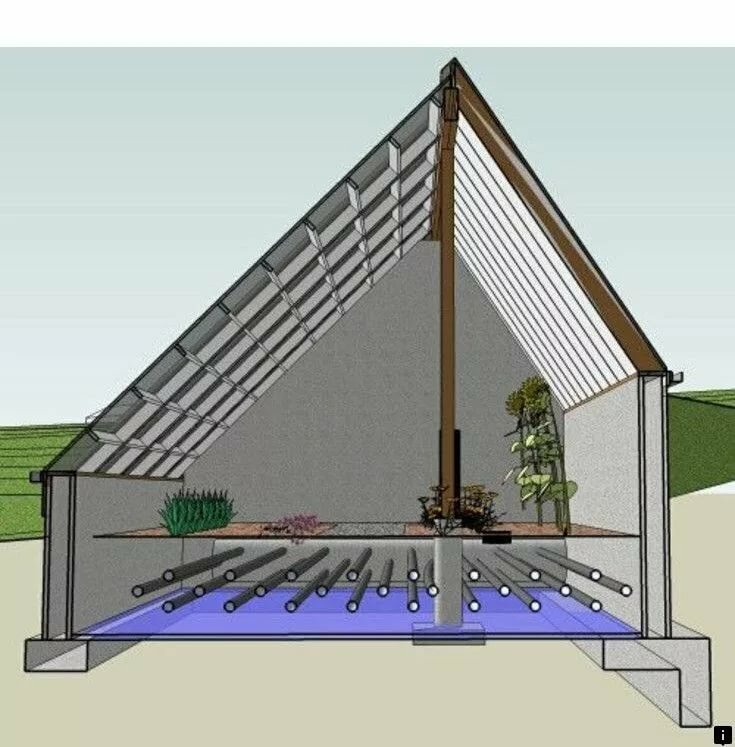

В том месте, где толстые трубы подачи и обратки входят в теплицу, от каждой из них вниз под прямым углом отходит еще по трубе: для подземного обогрева. На них тоже стоят краны перекрытия. Трубы опускаются, поворачивают под прямым углом и проходят по торцу теплицы над землей. От них напротив каждого ряда грядок отходят трубки подачи и обратки. Они уходят в землю на глубину 25-30 см и под землей идут до конца теплицы, где кольцуются так же, как и трубки верхнего обогрева. Таким образом почва на грядках прогревается снизу.

Система отопления была сделана хозяином самостоятельно. Ничего особо сложного в этой конструкции нет, и если вы умеете пользоваться сварочным аппаратом, сделать водяной обогрев теплицы не проблема. Раньше эта теплица отапливалась воздушным способом с помощью теплогенератора выпуска 1988 года. Этот промышленный аппарат сварен из жаропрочной стали. Мощный вентилятор разгонял теплый воздух по всей теплице. Если газ у вас дешевый, такой способ вполне эффективен, но нам в настоящее время это не по карману.

Отапливаемая теплица хороша тем, что в ней можно выращивать овощи и в ранневесеннем обороте, и в позднеосеннем. Сегодня 28 декабря, а последний урожай здесь был собран буквально пять недель назад.

• Что нужно сделать сейчас с томатами – укрепляем кусты после посадки и повышаем урожайность в разы!

Надеюсь, что эта информация пригодится умельцам.

Всех вам благ.

Видео об обогреве теплицы

Литература

1. org/Thing»>Теплица (дополнительная информация)
2. Читайте ещё: Отопление
3. Зимние теплицы (на wiki)

Внекорневые подкормки растений по листу: когда и чем обрабатывать
Выполните 5 условий, чтобы арбузы были по 20 кг и более!

Разделы: Огородные растения

После этой статьи обычно читают

Добавить комментарий

Теплица и цветоводство: Распределение тепла в теплицах

Тепло — один из нескольких факторов, контролирующих рост растений. Получение тепла от топки печи или котла, где оно вырабатывается, для равномерного прогрева каждой установки – задача, стоящая перед проектировщиком системы отопления. При большом количестве систем выбор решения может быть затруднен.

Системы горячего воздуха
Печи обычно дешевле котлов. Они непосредственно нагревают воздух в теплице. Распределение нагретого воздуха во многом зависит от некоторых средств циркуляции воздуха. Системы включают в себя тепловентиляторы, перфорированные надувные трубы и горизонтальную циркуляцию воздуха.

Тепловентиляторы , напольные или подвешенные к раме, имеют вентилятор или нагнетатель воздуха, который перемещает теплицу мимо теплообменника. Один блок будет хорошо работать в небольшой отдельно стоящей теплице длиной до 60 футов. В больших теплицах требуются либо два нагревателя, либо какие-либо другие средства перемещения воздуха.

Полиэтиленовая трубка — При подсоединении перфорированной полиэтиленовой трубы к выходу печи тепло может перемещаться и распределяться по большей площади. Обычно для этого требуется воздуходувка, а не вентилятор, чтобы получить более высокое давление, необходимое для преодоления потерь на трение в трубке. Диаметр трубки, размер отверстий и расстояние между ними имеют решающее значение для получения равномерного распределения по трубке. Трубки можно размещать на земле между рядами растений, располагать под скамейками или подвешивать над посевами.

Горизонтальный поток воздуха (HAF) использует циркуляционные вентиляторы для создания горизонтальной схемы движения воздуха внутри теплицы. В системе используются вентиляторы диаметром 12–20 дюймов мощностью 1/15 л.с., которые перемещают воздух с одной стороны теплицы и назад с другой. Вентиляторы, которые работают непрерывно, перемешивают воздух от крыши до пола и обеспечивают равномерную температуру во всем пространстве выращивания. Обычно они располагаются выше уровня головы и на расстоянии от 40 до 50 футов по каждой стороне теплицы. Источник тепла может нагнетать воздух в любом месте воздушного потока. Воздух движется со скоростью от 50 до 100 футов в минуту. Стоимость вентилятора составляет около 200 долларов за каждый установленный.

Инфракрасные системы , правильно установленные, могут передавать тепловую энергию растениям без необходимости циркуляции воздуха. Систему обычно располагают вблизи вершины теплицы, чтобы она могла излучать тепло культуре. Расчет системы должен производиться поставщиком. Циркуляция воздуха может быть необходима для получения равномерного тепла на высоких или плотных культурах.

Преимущество печей состоит в том, что теплицу можно закрыть на зиму без необходимости слива воды из ряда водопроводных труб, как в случае с котельной.

Системы горячего водоснабжения
В больших теплицах горячая вода лучше распределяет тепло, чем воздух. К его преимуществам можно отнести энергосберегающую регулировку температуры для разных сезонов года, разную температуру воды для систем воздуха и корневой зоны, а также более постоянный и равномерный нагрев. Обеспечить различную температуру в соседних отсеках или секциях теплицы проще, так как циркуляционные насосы, управляемые отдельными термостатами, подают тепло по мере необходимости. Тепло от воды может быть распределено по голой стальной трубе, оребрению, теплу корневой зоны или нагревателям воды к воздуху.

Неизолированная стальная труба редко используется в системах отопления теплиц, разработанных в США. Его низкая тепловая мощность, большой объем воды и требования к пространству являются недостатками. Он был заменен плавниковой трубой.

Ребристая труба лучше всего располагаться по периметру стен. Стены за трубами должны быть утеплены дюймовой или двухслойной изоляцией плитного типа с облицовкой из алюминиевой фольги. Ребристая труба также может быть установлена ​​под водосточными желобами, где ею можно управлять вручную для таяния снега. Ребристая труба с многочисленными тонкими пластинами отводит тепло от трубы и увеличивает теплоотдачу в 5-10 раз. Диаметр трубы, размер и количество пластин определяют тепловую мощность. Труба 1-1/4 дюйма с 38-4-1/4-дюймовыми квадратными ребрами на фут имеет производительность около 1200 БТЕ/ч на погонный фут при температуре воды 180ºF.

Ребристая труба с низким выходом (два или пять линейных ребер) с мощностью от 100 до 200 БТЕ/ч на погонный фут — хороший выбор для напольного обогрева. Его легко установить, так как секции соединяются резиновыми уплотняющими муфтами или высокотемпературным резиновым шлангом. Ребро с низкой выходной мощностью также используется наверху вместо оголенной стальной трубы и для обогрева желоба.

Обогрев корневой зоны   популярен, поскольку обогревает корневую зону, а не воздух. Его можно установить на или под скамейками или в пол. В коммерчески доступных системах используются трубки из каучука EPDM или сшитого полиэтилена (PEX) либо в виде отдельных трубок, либо в виде нескольких трубок, прикрепленных к сетке. Трубка подключается к пластиковым или медным коллекторам. Горячая вода может быть обеспечена водонагревателем или бойлером. Большинство производителей, которые использовали эту систему, работают с температурой воды 100ºF, чтобы обеспечить температуру почвы 75ºF. Выносной термостат или датчик, расположенный в почве, управляет циркуляционным насосом подаваемой воды.

Тепловентиляторы типа «вода-воздух» преобразуют горячую воду в горячий воздух. Циркуляция внутри теплицы осуществляется вентиляторами HAF. Доступные мощности от 12 000 до 700 000 БТЕ/ч, тепловентиляторы недороги и просты в установке. Подводящие трубы должны быть изолированы, чтобы уменьшить потери тепла. Тепловентиляторы хорошо работают в качестве дополнения к теплу корневой зоны, обеспечивая дополнительное тепло, необходимое холодными ночами.

Достижение одинаковой температуры во всей теплице позволит установить более низкий уровень термостата. На каждый градус понижения температуры термостата приходится примерно три процента экономии топлива.

Джон В. Барток-младший, почетный профессор и инженер по сельскому хозяйству, Департамент природных ресурсов и окружающей среды, Университет Коннектикута, Сторрс, Коннектикут — 2013

Как отапливать теплицу зимой с помощью воды | Главная Руководства

Автор SF Gate Contributor Обновлено 23 декабря 2020 г.

Теплица обеспечивает среду для нежных к морозу или экзотических растений, чтобы они продолжали процветать в более холодную зимнюю погоду. Обогрев теплицы зимой продлевает вегетационный период от периода до последних заморозков весной до периода после первых заморозков осенью. Требуемое количество тепла зависит от того, насколько холодны зимние температуры и насколько теплой должна быть теплица. Например, согласно данным Министерства сельского хозяйства США, в зоне 10 USDA мягкие зимы, а в зоне 6 USDA — холодные морозные зимы. Вода в емкостях в солнечном месте поможет справиться с этой задачей.

Обогрев теплицы с помощью бутылок с водой

Использование бутылок с водой для обогрева теплицы, как это предлагается магазинами теплиц, может служить временной мерой в случае внезапного или необычного похолодания. Бутылки с водой объемом один галлон легче наполнять и перемещать, если использовать этот метод временного нагревания.

1. 1. Определите место для бутылки с водой

   Посмотрите, где солнце светит дольше всего в теплице, прежде чем вы решите, что вам нужно обогреть теплицу. Когда наступит внезапное похолодание, вы точно будете знать, куда поставить кувшины.

2. 2. Подготовка бутылей

   Наполните 1-галлонные кувшины водой. Разместите их там, где они будут получать как можно больше солнечного света.

   Поместите черные пластиковые мешки для мусора на кувшины с водой. Черный поглощает тепло и повышает температуру воды.

3. 3. Размещение бутылок с подогревом

   Переместите кувшины рядом с растениями, которым требуется более высокая температура. Например, томаты (Lycopersicon esculentum, зоны устойчивости растений Министерства сельского хозяйства США с 10 по 12, в зависимости от сорта, по данным Ботанического сада Миссури) плохо себя чувствуют при температуре ниже 50 градусов по Фаренгейту, в то время как салат (Lactuca sativa, зона устойчивости растений Министерства сельского хозяйства США 2 через 11) и другой листовой зелени будет просто отлично. Переместите кувшины ближе к помидорам, а не к зелени.

   Сгруппируйте растения, которым нужно больше тепла, вокруг кувшинов с водой, если это менее трудоемко.

4. 4. Бутылка для воды в экстренных случаях Использование

   Наполните бутылки с водой горячей водой для экстренного обогрева в случае неожиданного наступления холодов, что может случиться, если такая холодная погода является необычной для вашего региона.

Нагреватели для бочек с водой

Более надежное решение для обогрева теплицы зимой – это нагреваемые солнцем бочки с водой или резервуар для воды в теплице. Бочки с водой и резервуары для воды занимают место в теплице, поэтому планируйте их соответствующим образом. Полные бочки с водой также очень тяжелые, поэтому обязательно размещайте их в прочном каркасе на устойчивом основании, как это предусмотрено организацией Red Squirrel Forest Conservancy.

1. 1.

   Определение площади

   Умножьте ширину теплицы на длину, чтобы определить площадь теплицы. Например, теплица размером 10 на 10 футов составляет 100 квадратных футов.

2. 2. Рассчитайте объем воды

   Умножьте площадь в квадратных футах на 2,5, чтобы получить количество галлонов воды, достаточное для обогрева теплицы и продления вегетационного периода. В этом случае 100 умножить на 2,5 — это 250 галлонов.

3. 3. Расчет количества бочек

   Разделите количество галлонов на 55. Это размер большинства больших бочек. Полученное число — это количество бочек, которое вам понадобится для обогрева вашей теплицы. В данном случае это чуть больше четырех, поэтому вам понадобится пять бочек по 55 галлонов.

4. 4. Подготовьте бочки

   Покрасьте бочки в черный цвет, если они не черные. Разместите их вдоль северной стороны теплицы, где они будут получать полное солнце.
