Водяное отопление в гараже от буржуйки: Буржуйка с водяным контуром своими руками: схема, фото и описание
Печи для отопления гаража — как сделать печку в гараже своими руками
Гараж – это место не только для стоянки автомобиля, но и для его ремонта. В холодное время без отопления не обойтись. Требования к печке для гаража – это простота изготовления, быстрый выход на рабочий режим и способность работать на отходах древесины и ГСМ.
Содержание материала
- 1 Виды печек для гаража
- 1.1 Дровяная печь типа буржуйка
- 1.2 Самодельная печь для гаража длительного горения
- 1.3 Печь на отработанном масле
- 2 Как своими руками сделать печь
- 2.1 Порядок действий по изготовлению печи для гаража:
Виды печек для гаража
Использование электричества недешево и имеет смысл при постоянном нахождении в гараже и доступной электроэнергии. Все остальные используют энергию сгорания топлива.
Кирпичная печь для гаража не подходит из-за медленного нагрева и сложного изготовления.
Дровяная печь типа буржуйка
Самый простой вариант устройства отопления.
Состоит из стального корпуса прямоугольной или цилиндрической формы с толщиной стенок 3-4 мм и трубы дымохода. Может эксплуатироваться как на дровах, так и на угле.
Плюсы буржуйки:
- Высокая скорость нагрева;
- Всеядность;
- Занимает мало место и легко переставляется;
- Простота в изготовлении.
Недостатки у них тоже есть: низкий КПД, быстро остывает, требует большого количества дров.
Самодельная печь для гаража длительного горения
Принцип работы их основан на горении топлива с участием небольшого количества кислорода. Чаще всего это вертикальные конструкции, в которых процесс горения идет сверху вниз. Выделяемые при этом пиролизные газы способствуют улучшению горения и значительно повышают эффективность.
Изготавливаются из вертикальной трубы подходящего размера, внутри которой ходит поршень с отверстием для забора воздуха. Дымовые газы выходят через специальное отверстие сбоку печки.
Преимущества такой конструкции:
- Время работы на одной закладке дров 10-12 часов;
- Равномерное сгорание и нагрев;
- Тепло не улетает в трубу, как в буржуйке;
- Можно подключить водяное отопление;
- Безопаснее других печей, нет открытого пламени.
Среди всех дровяных печей это вариант является оптимальным. Главная трудность заключается в точном изготовлении.
Печь на отработанном масле
Принцип ее действия основан на горении паров масла, керосина, мазута. Для этого она имеет две емкости: в нижней находится отработанное масло, а верхней с более толстыми стенками происходит горение. Между ними устанавливается перфорированная труба-дожигатель.
Плюсов у такой печи немного:
- Хорошая теплоотдача;
- Использование бесплатной отработки;
- Компактность.
Зато недостатков намного больше:
- Высокая пожароопасность;
- Вредные испарения и запах гари;
- Необходимость создания хорошей тяги;
- Прожорливость и сложность обслуживания.
Для отработанного масла или жидкого топлива лучше всего использовать конструкции с капельной подачей горючего, что исключает открытое горение исключается, повышается экономичность. Но такие печи сложны для самостоятельного изготовления.
Как своими руками сделать печь
Печь своими руками проще всего сделать из старого газового баллона (пропанового) или трубы подходящего диаметра. Для этого нам понадобится сама труба, металлическая арматура или колосники, уголок для стоек, дымоходная труба.
Из инструмента пригодятся болгарка, сварочный аппарат, молоток, дрель.
Важно! Газовый баллон предварительно полностью заливается водой через вентиль для удаления остатков газа и конденсата. После слива воды его можно спокойно резать болгаркой.
Гаражная печь может быть вертикальной или горизонтальной. Первый вариант более компактный, зато второй легче обслуживать.
Порядок действий по изготовлению печи для гаража:
- Размечаем в баллоне отверстия для дверцы, поддувала, выходного отверстия дымохода;
- Вырезаем болгаркой, желательно целыми кусками, чтобы повторно использовать их в качестве дверцы топки и зольника;
- Ввариваем между стенками колосники, или привариваем дополнительный поддон под золу;
- Прикрепляем ножки, дверцы; в поддувале можно просверлить несколько отверстий для улучшения тяги;
- Устанавливаем печь на место и ставим трубу дымохода, тщательно обвариваем ее, чтобы не было утечек дыма;
- Выводим трубу на 1-2 метра над крышей гаража и защищаем колпаком от осадков;
- Поверхность печи можно дополнить ребристыми элементами для улучшения теплоотдачи.
Совет! Чем плотнее будет подгонка дверцы топки, тем дольше будут сгорать дрова и эффективнее будет конструкция печи. Также для повышения КПД можно устроить второй дымооборот в корпусе самой печи.
Самостоятельная постройка печи для отопления гаража несложно, а эффект от ее использования трудно недооценить. Главное соблюдать правила противопожарной безопасности и работы с инструментом.
Как сделать буржуйку | Материалы для изготовления буржуйки
У каждого владельца автомобиля, имеющего в своем распоряжении еще и гараж для своей машины, часто сталкивается с проблемами, сопровождающими ремонт в не отапливаемом помещении. Для того чтобы эта задача была решена существует буржуйка. Эта металлическая печь небольшого размера достаточно легко изготавливается самостоятельно, при условии того, что вы умеете осуществлять сварочные работы.
Содержание
- 1 Выбираем форму и составные части для буржуйки
- 2 Из каких материалов может быть изготовлена буржуйка
- 3 Какой инструмент понадобится
- 4 Как раскроить и отрезать металл под буржуйку
- 5 Сборка печки буржуйки
- 6 Как выбрать место установки буржуйки и дымоход
- 7 Лучшая буржуйка для отопления (видео)
Выбираем форму и составные части для буржуйки
Выбор формы и частей, из которых будет изготовлена будущая печь «Буржуйка», имеет огромное значение.
Стоит тщательно продумать пожелания и учесть все, что вы придумали, только после этого можно приступить к выбору нужного количества материалов. Тщательный расчет нужен для того, чтобы выполнить работу быстро и не переделывать конструкцию впоследствии. Для того чтобы правильно изготовить буржуйку, можно ознакомиться с видео, в котором будет рассказано о том, как соорудить требуемую конструкции. В интернете достаточно информации по тому, что нужно учесть при сооружении.
Форму будущей буржуйки выбирают в зависимости от материала, который вы собираетесь использовать. Если в качестве него выступает труба, то печка получится круглой, в случае применения листового металла легче будет соорудить прямоугольную конструкцию.
Читайте также статью про щепокол
Обязательно потребуется добавить зоны сбора золы и топки, а также зону, через которую будут выводиться продукты горения. Зона топки располагается чуть выше поддувала и разделяется с помощью горизонтальной перегородки, в которой проделываются прорези, через которые происходит опадение золы.
Если вы планируете использовать в качестве топлива дрова, обладающие внушительным диаметром, то следует прорезать дыры в перегородке шириной от 40 мм и более, если же вы планируете топить мелкими дровами или углем, то следует уменьшить прорези до 10-20 мм. Это делается для того, чтобы крупные частицы топлива не выпадали в зону для золы.
В качестве зоны, с помощью которой происходит отвод продуктов горения, выступает труба отвода дыма, она обычно расположена на верхней части конструкции или же на задней. Если вы планируете использовать вертикальный способ, то тяга дыма увеличится, благодаря этому уменьшится задымленность помещения, которое вы планируете отапливать. Если же использовать задний отвод, то следует учесть то, что угол наклона трубы необходимо сделать не более 30 градусов для того, чтобы обеспечить отличную тягу дыма.
Читайте также Печь с варочной поверхностью из газового баллона своими руками
После того как вы тщательно обдумали функциональность, следует подумать и о разогреве продуктов, кипятка для чая или иных горячих напитков.
Для этих целей можно в процессе обдумывания методики изготовления буржуйки для гаража учесть и место, на котором будет установлена чугунная плита, снабженная съемными кружка разного диаметра. В таком случае буржуйку можно будет удобно использовать как печь. Чтобы это осуществить, понадобится удлинить конструкцию до размеров обычной плиты.
Если вы решите увеличить площадь теплопередачи и теплоемкости, то можно поставить еще несколько ребер по бокам от основной конструкции печки. Для этого приварите несколько металлических пластин (толщина – 5 мм) к боковым стенкам печки, при этом они должны быть расположены перпендикулярно к плоскости стенки. Этим способом можно увеличить нагревательную площадь и поверхность, соприкасающуюся с воздухом, при этом скорость обогрева помещения также увеличится.
Если вы учтете при сооружении печки место для бака с водой, то буржуйка станет более функциональной. Бак обычно бывает металлическим (толщина не менее 3 мм), его следует оснастить открывающийся крышкой, а также трубой, для того чтобы присоединять шланг.
Для более удобной работы бак конструируют не слишком большим и съемным
Из каких материалов может быть изготовлена буржуйка
Для того чтобы изготовить функциональный корпус для буржуйки, отлично подойдет труба диаметром от 300 мм и более, а толщина ее стенок должна превышать 5 мм. Если использовать трубу, то затраты времени и средств, которые понадобятся при изготовлении, значительно сократятся. Но если трубу найти нет возможности, то используют листовой металл, толщина которого должна быть не меньше 5 мм.
Чтобы оборудовать отличный дымоотвод, используйте трубу (диаметр от 120 мм), толщина ее стенки на первых 2-х метрах, ни в коем случае, не должна быть меньше 3 мм. Это необходимо для избегания прогорания, а выше 2-х метров можно поставить тубу, толщина стенки которой будет равна 0,7 мм и более, так как чем выше поднимается дым, тем температура меньше.
Для удобства можно сделать из листа (3 мм толщиной) специальный ящик, в котором будет собираться зола, вставляется он в поддувало.
Это девается для того, чтобы постоянно не выгребать золу с помощью кочерги, а просто выдвинуть этот ящик и вытрясти его.
Какой инструмент понадобится
Чтобы изготовить качественную буржуйку потребуются некоторые инструменты. Печка для гаража конструируется с помощью сварочного аппарата, сила тока которого должна быть не менее 200А. Также вам понадобится специальная маска для сварки, снабженная светофильтром, спецодежда, специализированный молоток-шлакоотделитель, зубило, щетка из металла, плоскогубцы, молоток, зачистной круг, используемый для болгарки, рулетка, защитные очки и мел.
Чтобы установить буржуйку в своем гараже вам потребуются дополнительный перфоратор, снабженный сверлом (диаметр – 13 мм), кувалда небольшого размера и переноска.
Рекомендуем почитать про выбор Болгарки
Как раскроить и отрезать металл под буржуйку
Когда вы начнете раскраивать материал для печки, учтите толщину ее стенок и сделайте удлинение, либо укорачивание вашей заготовки.
Кроме того следует учесть толщину самого круга при отрезании, так как его нужно резать с правильной стороны линии. Подготовив все необходимые детали, снимите с них фаски, это обезопасит прикосновения и увеличит «провар» металлических конструкций, которые вы планируете соединять. Разметку деталей перед отрезом необходимо тщательным образом проверить.
Сборка печки буржуйки
Перед установкой буржуйки на территории гаража, соберите ее отдельно. Для этого необходимо произвести следующие операции.
Подключите сварочный аппарат к сети. Возьмите электрод диаметром в 4 мм, так как толщина нашего металла составляет 5 мм. Самая распространенная сталь в этом случае – СТ-3, поэтому выберите электроды марок МР-3 или АНО-21. Установите на аппарате силу тока в 140-160А. Электродержатель на кабелях должен быть 2 типа, предназначенный для сварки силой тока 125-315А. Чтобы защитить глаза, наденьте маску (светофильтр С6). А тело защищается с помощью специальной одежды, руки по средствам крагов.
Чтобы проверить качество сделанных швов, применяется металлическая щетка и молоток-шлакоотделитель.
Соедините при сборке дно с 3 боковыми стенками. Низ должен располагаться на высоте минимум в 50 мм, это уменьшит нагрев пола. Прихватку деталей производите под прямым углом, после этого проверьте перпендикулярность деталей и попробуйте приложить переднюю часть. При необходимости осуществите рихтовку.
Проваривайте детали и стыки с помощью таврового шва, установив детали под углом 45 градусов к полу, либо в горизонтальном положении. Далее потребуется приварить перегородку между топочной частью конструкции и поддувалом. Перед этим прорежьте дыры в перегородке, чтобы через них высыпался пепел. Их обычно делают на расстоянии в 50 м от стенок конструкции. А между ними нужно оставить пространство в 1,5 ширины этой прорези. От дна буржуйки до перегородки должно остаться пространства в 100 мм и более, это место используется для сбора пепла.
После того как вы собрали все основные части, прорежьте с помощью сварки дырки для отвода отходов горения, они должны располагаться в задней стенке печки.
Прислоните переднюю часть буржуйки и отметьте место, куда вы планируете присоединить перегородку между поддувалом и топкой. Далее произведите разметку топочных дырок и поддувала. Отверстия должны быть прямоугольными. Нижняя часть этого отверстия должна быть на той же высоте, что и перегородка. Боковые и верхние края должны находиться на расстоянии равном 30-50 мм от стенок вашей топки. Размер поддувального проема должен быть равен на 30-50 мм меньше, чем пространство поддувала, а нижний край обязан совпадать с дном печки. Вырежьте 2 отверстия с помощью болгарки. Полученные прямоугольники нужно будет сохранить, чтобы впоследствии использовать в качестве дверей.
Читайте также Как сделать ванну с подогревом прямо у себя в саду
На навесы приварите дверки топки, а также поддувала, максимально поднимите их к верхней части проема, так как они впоследствии просядут от высокой температуры и будут плохо закрываться, если не произвести эту операцию.
Оборудуйте дверцы засовами, которые будут легко закрываться и открываться.
Далее поставьте переднюю часть конструкции на место и приварите ее со всех сторон.
После проведения сварки обстучите все швы для проверки качества, если выявите дефект, то нужно это быстро исправить.
Далее приварите верхнюю часть по всему периметру.
Как выбрать место установки буржуйки и дымоход
Думая над тем, где будет располагаться буржуйка, выберете безопасное и удобное для использования место. Для лучшего эффекта поставьте печку в дальний край вашего гаража. Но угол наклона трубы должен быть минимум 30 градусов.
После того как вы определитесь с местом установки, положите на пол металлический лист, это необходимо для избегания «подпалов». Листок должен быть шире буржуйки примерно на 200 мм, его длина должна быть больше примерно на 600 мм.
Лучшая буржуйка для отопления (видео)
Домашний волшебник
Из-за экологически чистого возобновляемого источника топлива, повышения эффективности и ностальгического очарования дровяные печи начинают возвращаться.
В этой статье обсуждаются различные типы дровяных печей, способы дальнейшего повышения их энергоэффективности, а также важное текущее техническое обслуживание, которое они требуют.
Эта статья включает:
Преимущества и недостатки дровяной печи.
Типы печей.
Как повысить эффективность дровяной печи.
Что обычно может пойти не так.
Текущее обслуживание.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
В отличие от традиционных каминов, которые не являются энергосберегающими (некоторые камины имеют даже «отрицательную» эффективность, потому что они втягивают в ваш дом столько холодного воздуха для сжигания, который идет прямо в дымоход), дровяные печи, с другой стороны, могут иметь энергоэффективность до 90 процентов! А с новыми правилами EPA современные конструкции дровяных печей значительно сократили выбросы в атмосферу.
Вот некоторые преимущества дровяных печей:
- Зеленый, возобновляемый источник топлива.
Высокая энергоэффективность.
Некоторые модели можно использовать для медленного приготовления.
Если у вас есть доступ к недорогим дровам, вы можете значительно снизить расходы на отопление дома.
Они могут придать декору вашего дома очарование старины.
И они могут работать даже при сбое питания.
Но есть и недостатки у дровяных печей:
Если у вас есть члены семьи с респираторными заболеваниями, такими как астма, дровяные печи могут быть не лучшим выбором для вашего дома.
Большинство моделей требуют активного участия (управление древесиной, наблюдение за температурой обжига, удаление золы и т. д.).
ТИПЫ ДРОВЯНЫХ ПЕЧЕЙ
Существует несколько типов дровяных печей, и каждая имеет свои достоинства и недостатки: каталитическая; некаталитический; пеллетные печи; буржуйки; и наружные печи.
Каталитические дровяные печи
Каталитические и некаталитические относятся к конструкциям дровяных печей, которые позволяют им сокращать выбросы в атмосферу и работать эффективно. Каталитические печи используют каталитические камеры сгорания, а некаталитические печи предназначены для рециркуляции дыма и его повторного сжигания. Каталитическая печь направляет выхлопные газы от огня через сотовый преобразователь, встроенный в устройство. Внутри конвертера дымовые газы и частицы снова нагреваются и снова сгорают, что приводит к более продолжительному огню с более равномерным нагревом. Каталитические блоки приводят к меньшему загрязнению и более полному использованию энергии огня.
Каталитическая дровяная печь, как правило, дороже и требует большего обслуживания, чем некаталитическая. Преобразователь необходимо регулярно чистить, а сжигание грязных дров в печи приведет к более быстрой деградации внутренних деталей.
Некаталитические дровяные печи
Гораздо более распространенные на рынке и менее дорогие, некаталитические установки менее эффективны, но гораздо проще в обслуживании.
В некаталитических печах используется хорошо изолированная топка. Эта изоляция удерживает тепло, создавая горячую среду, которая способствует более полному сгоранию, с дополнительной камерой сгорания для сжигания большего количества газов и частиц сажи. Некаталитические не требуют такого внимания, как каталитические, в первую очередь потому, что у них нет камеры сгорания, которую нужно обслуживать.
Если вы не уверены, выбрать ли каталитическую или некаталитическую установку, подумайте о сумме, которую вы готовы потратить, и о том, сколько технического обслуживания вы готовы выполнять, в зависимости от желаемого типа пожарной эффективности.
Если вы готовы сделать немного больше для обслуживания своей печи и вам нравится идея эффективного костра с небольшими отходами, то вы можете инвестировать в каталитические установки. Но если вы цените рев хорошего огня и хотите снизить первоначальные затраты, вы можете склониться к некаталитической печи.Пеллетные печи
Пеллетные печи – относительно новый тип дровяных печей, который становится все более популярным. В пеллетных печах используются древесные гранулы размером 1/2 дюйма, изготовленные из отходов лесопиления, таких как прессованные опилки или биомасса. Пеллеты закупаются в 40-фунтовых мешках, которые можно загружать в бункер, автоматически загружающий пеллеты в дровяную печь на постоянной основе. За среднюю зиму печь на пеллетах может использовать около 6 тонн пеллет для постоянного отопления, в зависимости от размера печи и дома, который она отапливает.
Буржуйки
Буржуйки представляют собой чугунные печи цилиндрической формы с большим утолщением в центре.
Буржуйки обычно имеют небольшую плоскую поверхность, которую можно использовать для нагрева воды или приготовления пищи в небольшой кастрюле. Благодаря своему характерному внешнему виду буржуйки могут значительно украсить ваш дом.
Наружные печи
Наружная дровяная печь представляет собой дровяную печь с водяной рубашкой, которая устанавливается на открытом воздухе. Печь заключена в то, что очень похоже на небольшой хозяйственный сарай. Горячая вода, производимая печью, циркулирует по подземным трубам, которые можно использовать для обогрева наружных джакузи, подъездных путей и т. д., или горячая вода может подаваться в ваш дом для горячего водоснабжения, отопления и т. д. Находясь снаружи, они можно расположить рядом с местом для хранения дров (полезный аксессуар: стеллажи для дров).
КАК ПОВЫСИТЬ ЭФФЕКТИВНОСТЬ ДРОВЯНОЙ ПЕЧИ
Хотя дровяные печи очень энергоэффективны, вы можете кое-что сделать, чтобы повысить их эффективность и эффективность обогрева вашего дома.
Например, вы можете направить наружный воздух прямо в дровяную печь. В результате воздух, необходимый для горения, подается непосредственно снаружи в печь, а не забирается уже нагретым воздухом изнутри вашего дома.
Точно так же вы можете слегка приоткрыть окно, которое находится ближе всего к вашей дровяной печи, чтобы воздух для горения втягивался и нагревался там, а не через щели и отверстия в другом месте вашего дома, где он должен нагреваться от отопления вашего дома. система.
Некоторые модели дровяных печей имеют вентиляторы, которые можно прикрепить к ним, что позволяет отводить тепло от печи дальше в комнату и ваш дом.
Дверной вентилятор, который устанавливается в верхнем углу дверного проема, может быть хорошим способом распространения тепла в другие комнаты.
Если в вашем доме есть система принудительного воздушного отопления или охлаждения, вы можете использовать вентилятор этой системы в ручном режиме, чтобы обеспечить циркуляцию тепла по всему дому.
А сжигание твердой древесины, а не более мягкой и менее плотной древесины, поможет вашей дровяной печи работать более эффективно.
ЧТО МОЖЕТ ТИПИЧНО НЕИСПРАВНО
Ниже приводится список некоторых типичных проблем, которые могут возникнуть с дровяными печами:
Дровяные печи с дымком
: Правильно работающая дровяная печь не должна дымить в вашем доме. Коптящую дровяную печь должен осмотреть профессионал, так как могут возникнуть проблемы с вентиляционными трубами, заслонкой, дверьми, дымоходом и т. д.
Механические неисправности:
Механические проблемы с дровяной печью могут включать: неисправность заслонки; изношенные или отсутствующие прокладки; деформированные или сломанные детали; сломанные/застрявшие/ослабленные ручки; треснувшее или битое стекло; а если это печь каталитического типа, то неисправные каталитические камеры сгорания (полезный аксессуар: прокладки для деревянных печей).
Креозот:
Крезон — это смолистое вещество, которое скапливается внутри дымохода (см. «Плановое техническое обслуживание» ниже). Креозот образуется, когда древесина сгорает не полностью, и это свидетельствует о неправильном использовании, плохой установке или плохой конструкции дровяной печи (полезный аксессуар: средства для удаления креозота). Креозот также чрезвычайно легко воспламеняется и ежегодно является причиной многих домашних пожаров, связанных с дымоходами.
Запахи:
Едкий запах, исходящий от дровяной печи, может быть признаком скопления крезита в дымоходе. А запах сырости может указывать на то, что вам может понадобиться крышка дымохода, чтобы дождь не стекал по дымоходу и не намокал внутри. Запах горящей краски, когда ваша печь новая, довольно распространен, и он должен исчезнуть после того, как вы несколько раз разожжете ее на полную мощность.
Заражение животных
: Если у вас нет экрана в верхней части дымохода вместе с заглушкой, вы рискуете попасть в дымоход.
Вы не должны пытаться удалить их самостоятельно, так как они могут быть переносчиками болезней, и вместо этого вам следует обратиться к профессионалу.
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ
Каждый год перед отопительным сезоном дровяную печь и дымоход следует проверять и чистить сертифицированным специалистом (полезный аксессуар: дымоходные заслонки). Копоть и шлак необходимо очищать с внутренней стороны поверхностей печи, так как сажа снижает эффективность работы конфорки.
Проверки должны включать:
Свободное пространство вокруг печи: убедитесь, что горючие материалы и поверхности (мебель, шторы, полы, стены и т. д.) находятся на достаточном расстоянии от печи.
Печная труба: Осмотрите печную трубу на наличие трещин, утечек и признаков коррозии. Ремонт по мере необходимости.
Дверь: проверьте герметичность дверцы. Проверьте надежность механизма блокировки двери. Ремонт по мере необходимости.
Профессиональный трубочист тщательно очистит ваш камин и дымоход и проверит наличие дефектов, как правило, за 90-150 долларов. Или вы можете сделать работу самостоятельно, если у вас есть подходящие щетки и пылесосы, и вы не возражаете против беспорядка или хлопот. В задачи входят:
Проверить наличие отложений креозота в дымоходе. Если толщина превышает 1/8 дюйма, необходимо очистить дымоход.
Проверьте топку на наличие поврежденного кирпича или раствора.
Проверить демпфер на работоспособность и плотность посадки. Также проверьте на наличие трещин, точечной коррозии или ржавых участков.
Проверьте дымоход на наличие сломанных или поврежденных кирпичей на дымоходе. Трещины являются признаком пожара в дымоходе и потенциально серьезной проблемой.
Проверьте, достаточно ли у вас запасов дров на зиму, и пополняйте запасы по мере необходимости.
«Зеленым» дровам нужно дать время высохнуть, чтобы улучшить их характеристики горения. Дрова следует накрыть фанерой или брезентом, чтобы защитить их от дождя и снега (полезный аксессуар: чехлы для дров). Обязательно держите деревянную кучу на расстоянии не менее 6 дюймов от земли. Причина этого в том, что термиты не получают доступа к вашей древесине (которые впоследствии могут заразить ваш дом). А оторвав кучу от земли, вы также сможете визуально проверить, строят ли термиты земляные «трубки» в вашей деревянной куче.
ОБЗОР
Дровяные печи привлекательны из-за их зеленого возобновляемого источника топлива, высокой энергоэффективности и ностальгического очарования. Надеемся, что эта статья помогла вам разобраться в различных типах дровяных печей, узнать, как повысить их энергоэффективность, что обычно выходит из строя и какое регулярное обслуживание они требуют.
печь на дровах длительного горения своими руками, чертежи отопительного устройства
В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления.
Это необходимо для повышения комфорта и удобства объекта. Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Часто перед автомобилистом встает проблема выбора оптимального типа печи. Самая распространенная и универсальная печь для гаража на дровах.
Типы печей
Наиболее распространенные конструкции дровяных печей:
- Буржуйка.
- Буржуйка с водяным контуром.
- Кирпич.
- Длительное горение.
- Конвекторная печь.
Буржуйка — самая распространенная дровяная печь , используемая для обогрева гаража. Простота конструкции обеспечила ему большую популярность в двадцатые годы ХХ века. Для его изготовления подойдет любой доступный материал: старые железные бочки, баллоны из-под пропана, простой железный ящик.
Принцип работы очень прост: при сгорании дров в топке агрегата корпус нагревается и отдает тепло помещению.

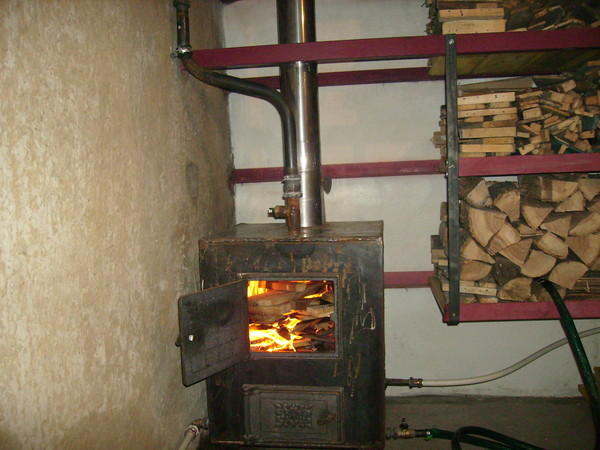

Буржуйка с водяным контуром является модификацией буржуйки.
Главное отличие – наличие водяного контура. Состоит из системы трубопроводов, арматуры, расширительного бака, теплообменника, насоса, радиаторов.
Принцип работы заключается в том, что вода в теплообменнике нагревается и по системе трубопроводов поступает в радиаторы. В результате теплообмена тепло поступает в помещение. С помощью насоса охлажденная вода из радиатора подается в теплообменник для последующего нагрева.
Кирпичная печь — самая эффективная с точки зрения обогрева помещения. Благодаря своей конструкции и используемому строительному материалу имеет высокий КПД. Такая печь быстро прогревается дровами и долго держит тепло. Принцип работы такой же, как и у печки.
Печь-конвектор также является модификацией печи. Его конструкция отличается наличием системы принудительной конвекции. Он состоит из вентилятора и коллектора.
Благодаря этой системе КПД конвертерной печи выше, чем у печи.
Принцип работы аналогичен принципу действия печки.
Разница лишь в том, что вентилятор принудительно вытесняет нагретый воздух из коллектора в помещение.
Печь длительного горения — Это тоже модификация печи. В его конструкции использован эффект верхнего горения. За счет этого данная конструкция имеет высокий КПД. Принцип работы: горение в топке агрегата происходит под нагрузкой, благодаря этому зона возгорания имеет небольшую площадь. Это обеспечивает длительное горение твердого топлива.
Преимущества и недостатки
Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.
Рассмотрим некоторые преимущества:
- Относительно низкая цена на топливо.
- Универсальность устройства при эксплуатации. Вы можете использовать обогреватель для обогрева помещений, приготовления пищи и разогрева пищи.
- Установка и установка гаражной печи очень проста и не требует больших затрат.
- Для изготовления агрегата могут быть использованы подручные материалы.
- При эксплуатации не требует применения дополнительных установок и приборов.
- Небольшие размеры устройства делают его универсальным при использовании в гаражах.
- Работа такого устройства не требует использования дополнительного вида энергии (электричества).
К недостаткам данной конструкции относятся:
- Такие печи имеют большую теплоотдачу, в результате чего быстро нагреваются и быстро остывают.
- Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
- Для обеспечения безопасности необходим постоянный контроль процесса нагрева.
Особенности
Для эффективной работы печи ее конструкция должна обладать определенными качествами.
Поскольку гаражное помещение небольшое, печь должна быть, в первую очередь, компактной. Экономичная эксплуатация нагревателя также важна. Кроме того, стоимость изготовления агрегата должна быть минимальной.
Необходимо предусмотреть возможность сжигания разных видов топлива. Это удешевит агрегат. Сделав печь своими руками, вы сможете сделать ее максимально удобной в эксплуатации. Учитывая все ваши потребности, вы создадите уникальный и неповторимый отопительный прибор.
Для начала вам необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь будут играть роль ваши навыки работы с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогреватель не должен уменьшать количество кислорода в помещении. Он должен излучать тепло для обогрева помещения как можно дольше.
Главное правило при эксплуатации печи – отсутствие выброса вредных веществ.
Выбирая конструкцию обогревателя, помните, что он не должен быть горючим.
Изготовление своими руками
Наиболее подходящий материал для изготовления буржуйки – баллоны из-под пропана и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть не менее 2 мм и не более 5 мм. Если делать все по чертежам, то такая печь прослужит долго и качественно.
Как сделать печь — вертикальную или горизонтальную, каждый решает сам. Топить дровами удобнее горизонтальной печью. А вот вертикальная удобна в использовании и занимает меньше места.
Чтобы сделать вертикальную печь, разделите трубу или баллон на два неравных отсека.
Внизу у нас есть меньший. Пепел будет собираться здесь. Вверху находится более крупный отсек для закладки дров.
Далее выполните следующие действия:
- Вырежьте прямоугольные отверстия в обеих частях. Получившиеся прямоугольники не выбрасываем, используем в дальнейшем как двери.
- Решетка в основном сварная. Это может быть арматура или любые металлические прутья необходимого размера, диаметром 12-16 мм. Зазор между решеткой — 20 мм.
- Монтируем и привариваем дно.
- Делаем отверстие вверху бака под дымоход. Из листа металла делаем трубу и привариваем ее к отверстию вверху емкости. Патрубок лучше делать под стандартные дымоходы, чтобы потом не было проблем с его установкой.
- Привариваем петли к вырезанным дверцам и устанавливаем их на плиту. Блок готов.
Для изготовления горизонтальной печи необходимо снизу приварить зольник. Можно сделать из листовой стали. Делаем отверстия в нижней части топки, чтобы зола просыпалась в зольнике.
В верхней части отопительного прибора (как и на вертикальной печи) изготавливаем трубу дымохода. Приварите петли к дверце и установите ее с торца изделия. Печь готова к работе.
Конвекторная печь по конструкции — обычная печь без длительного горения , но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой печь со встроенным минивентилятором в задней части. Он нагнетает воздух через направляющие трубки. Это могут быть полые металлические трубы, профили или короба из листовой стали.
Там воздух нагревается и выдувается вперед. Гаражное помещение отапливается быстро и качественно. Печь готова к обогреву помещения.
Многие считают, что лучшим отопительным прибором для гаража является печь длительного горения.
В основе его конструкции лежит вертикальная печь. Основными отличиями являются боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. Вырежьте отверстие в верхней крышке и вставьте поршень. Давит на дрова внутри печи, обеспечивая «верхнее горение».
Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему кладки и иметь навыки работы с кирпичом. Обязательно строго соблюдайте схему заказа. Для кладки используйте шамотный раствор или глину с добавлением цемента и песка.
Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выложить топочную камеру. Дверь и поддувало расположены на передней стенке. Решетка размещается внутри устройства на выступах из кирпича.
Для изготовления печи нужно 290-300 кирпичей. Кладку расстилают на шамотном растворе. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе обогревателя из-за перепада температур будет сведено к минимуму.
Чтобы печь прослужила долго, кирпич должен быть хорошо обожжен и без трещин. Если необходимо увеличить высоту каменки, это можно сделать повторением рядов.
Чтобы сделать печь с водяным контуром, сначала нужно построить теплообменник. Могут использоваться различные материалы: стальные листы или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.
Для подачи горячей воды и возврата обратки холодной, в верхней части крышки печи прорезаем два отверстия. За печью устанавливаем бак для воды, который можно сделать из листа металла или старой стальной бочки. Патрубки для обвязки устанавливаем в отверстия бака для воды.
Начинаем монтаж трубопровода.
Последовательно соединить трубопровод с радиаторами и расширительным бачком. Размер бака следует выбирать на 20% больше объема воды во всей системе.
При правильном монтаже замкнутого водяного контура вода, нагретая в теплообменнике, по закону термодинамики идет по трубопроводу к радиаторам. После теплопередачи вода снова собирается в теплообменнике.
Полезные рекомендации
Установив печь в гараже, необходимо проверить ее работоспособность и пожарную безопасность:
- Дрова, нарезанные по размеру печи, помещаются в топочную камеру. Заполните его на 1/3.
- Воздушная крышка должна быть закрыта.
- Разжигаем дрова в топке. Приступаем к работе печи.
Обогреватель должен быть установлен на некотором расстоянии от легковоспламеняющихся жидкостей.
