Ворота виды и типы: Виды ворот: откатных, гаражных, автоматических, распашных. – Виды ворот для гаража и частного дома

Содержание

Виды ворот. Особенности конструкции

Выбор конструкции ворот обычно обуславливается двумя факторами: ландшафтным дизайном участка и особенностями использования въезда. Таким образом, оптимальное решение подбирается и с учетом внешнего вида, и с учетом того, как часто вам придется открывать створки.

В нашей статье мы охарактеризуем наиболее популярные конструкции ворот и материалов, используемые для их изготовления. Также мы приведем ряд рекомендаций, которые позволят подобрать ворота с учетом бюджета, внешнего вида и условий эксплуатации.

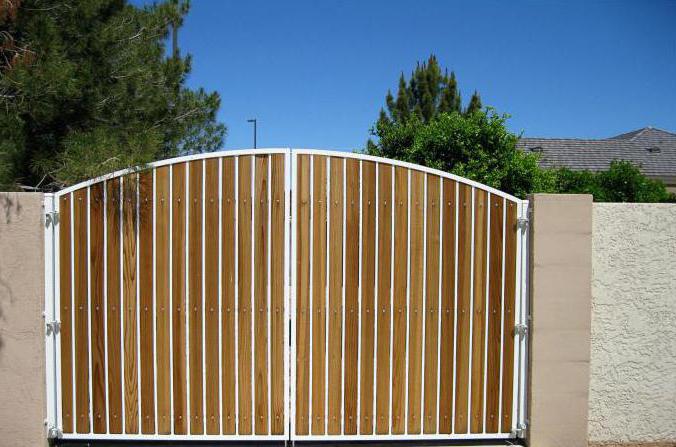

Распашные конструкции

Распашные ворота — традиционная конструкция. Первые известные нам из истории образцы ворот такого типа были одностворчатыми, но от них быстро отказались в пользу двухстворчатых вариантов: они и компактнее, и удобнее в использовании.

Основное преимущество распашных ворот – их простота. Достаточно установить столбы с нужной прочностью и высотой, закрепить на них петли – и створки можно навешивать. При этом конструкция поворотных петель, используемых в распашных воротах, элементарна – потому и стоят они недорого.

Но есть несколько факторов, которые стоит учесть:

  • Для того чтобы перекрыть проем достаточной ширины, нужно устанавливать широкие створки. Даже при использовании легких материалов вес такой створки будет значительным, потому нагрузка на петли возрастет, что приведёт к необходимости их регулировки.

Важно! Если были установлены петли без возможности регулировки, проблема усугубится: рано или поздно створки перекосятся и начнут «затирать», либо неплотно закрываться.

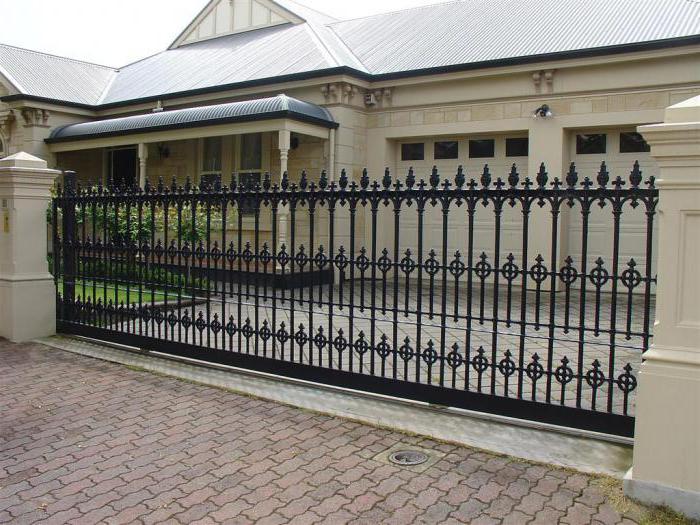

Откатные конструкции

Откатные ворота лишены недостатков, перечисленных выше. Их конструкция обеспечивает максимальную компактность:

  • Одна створка (двустворчатые вариант используют только для очень широких проездов) двигается в плоскости ограждения.
  • При открывании проема она смещается за стационарную секцию ограды по направляющим.
  • Крепление створки может быть верхним (с помощью подвесного ролика) или нижним (с использованием опорной каретки).

Типы ворот, краткая характеристика

На сегодняшний день существует множество классификаций гаражных и промышленных ворот. Все ворота подразделяются на несколько групп, в зависимости от назначения, конструкции и климатических условий: • рулонные ворота; • секционные ворота; • распашные ворота; • откатные (сдвижные) ворота; • складные ворота.

Рулонные ворота

Рулонные ворота - рольставни больших размеров. Как и обычные рольставни, рулонные ворота состоят из полотна, направляющих, короба, внутри которого находится вал, и устройства управления. Принцип действия следующий: когда открываются рулонные ворота, полотно, состоящее из соединенных друг с другом ламелей, движется по направляющим и наматывается на вал, находящийся в коробе. Когда рулонные ворота закрываются, соответственно, рулон разматывается и полотно опускается.

Полотно рулонных гаражных ворот изготовлено из алюминиевого профиля роликовой прокатки с пенополиуретановым наполнителем. Высота ламели 77 мм, а средняя толщина 16мм.

Стандартные цвета полотна, а также направляющих и короба на выбор - белый, коричневый, бежевый, серый (всегда в наличии на складе), красный рубин, серебристый металик, темно-коричневый (под заказ). Поднимают и опускают рулонные ворота чаще всего с помощью электропривода. На ручном управлении рулонные ворота бывают редко ввиду значительной массы полотна.

Автоматические рулонные ворота с радиоуправлением можно открывать и закрывать, не выходя из автомобиля, нажав на кнопку небольшого брелка-передатчика. Существует несколько моделей устройств радиоуправления, с помощью которых рулонные ворота настраиваются в соответствии с Вашими пожеланиями.

Для объектов, на которых возможны перебои с электроэнергией, разработаны модели приводов с редуктором - возможность поднять и опустить полотно ворот вручную при отсутствии света, с помощью специального воротка.

Если Вам необходимо установить рулонные ворота на производстве, то стоит выбрать промышленные рулонные ворота.

Промышленные рулонные ворота в отличии от бытовых имеют более жесткую конструкцию: - консоли, усиленный вал, усиленные направляющие, профиль полотна стальной одностенный или 120 с пенным наполнителем, привода с интенсивным режимом работы.

Секционные ворота

Среди всех автоматических ворот - секционные ворота, бесспорно, являются фаворитами. Секционные ворота подходят как для бытового, так и для промышленного строительства. Они имеют массу достоинств: бесшумны при открывании, просты в управлении, прочны (20-120 открываний в день), компактны и прекрасно защищены от взлома, имеют хорошую тепло- и звукоизоляцию.

Полотно секционных ворот поднимается верх по направляющим и в открытом положении находятся под потолком. Конструкция секционных ворот обеспечивает максимальное пространство в гараже и место для парковки перед гаражом.

Особое преимущество секционных ворот, в том, что они теплые. Полотно ворот состоит из сэндвич - панелей толщиной 20- 80мм, в зависимости от производителя и области применения. Герметичность секционных ворот по всему периметру обеспечивают погодоустойчивые уплотнители.

Сэндвич-панели могут иметь различные рисунки. Наиболее популярными рисунками являются «микроволна», «гофр» (зиговка), «филенка» (кассета). Кроме того, панель может иметь тиснение (фактуру): «срез дерева» (woodgrain) и «апельсиновая корка» (stucco).

Сэндвич-панели могут быть окрашены в любой цвет по каталогу RAL либо иметь поверхность, имитирующую текстуру дерева, например, дуба или вишни.

Секционные ворота легко отрываются и закрываются вручную, так как они сбалансированы индивидуально подобранными пружинами. В целях упрощения и удобства открывания, на ворота устанавливается потолочный электропривод. Дополнительно в конструкции предусмотрена механическая разблокировка электроприводов в случае возможных перебоев в электропитании.

Еще одно из основных преимуществ секционных ворот - встроенная в полотно ворот калитка, оснащенная гарнитуром нажимных ручек с замком и доводчиком. По желанию Заказчика, в ворота можно врезать окна.

Секционные ворота универсальны в плане способов, материалов и цветов отделки весьма велико. С помощью современных дизайнерских решений вы можете заказать секционные ворота идеально подходящие под проект вашего дома.

Распашные ворота

Классические распашные ворота наиболее часто используют в качестве въездных ворот на территорию, а также для закрытия проемов в гаражном или другом помещении, где нет возможности установить секционные ворота или иной тип ворот.

Традиционность, простота конструкции, а также возможность воплотить в их оформлении любые дизайнерские решения, делают их самым популярным видом ворот. Вид ворот будет зависеть от фантазии Заказчика и стиля дома. Теперь не нужно открывать распашные ворота вручную – достаточно всего лишь установить электрический привод. Распашные ворота отличаются высокой надежностью и продолжительным сроком службы. Единственное ограничение связано с проемом, чтобы створки автоматических распашных ворот свободно открывались, необходимо иметь достаточно свободного пространства около ворот.

Откатные ворота

Особое внимание мы хотели бы уделить откатным (сдвижным) воротам. Откатные (или сдвижные) ворота когда-то использоваться лишь на крупных предприятиях для перекрытия больших проемов ворот, однако в последнее время завоевали значительную популярность и в частном секторе.

Откатные ворота в основном используются в качестве въездных ворот или ворот для промышленных помещений с увеличенным размером проема. Откатные ворота – это по-настоящему компактное «входное решение». Ведь в плане экономии места откатные ворота вне конкуренции. В открытом положении они очень компактны и помещаются прямо за забором. Таким образом, проем, а также пространство перед забором и после него остаются полностью свободными. Единственное, что необходимо учесть при установке откатных ворот, так это свободное пространство справа или слева для отката сдвижных ворот. Обычно это расстояние больше самой ширины ворот примерно на 40%. При этом важно сделать все расчеты заранее, поскольку довольно часто возникает ситуация, что для отката сдвижных ворот попросту не хватает места.

Откатные (сдвижные) ворота могут иметь разную конструкцию - это либо сдвижные ворота с верхней или нижней направляющей, либо консольные откатные (сдвижные) ворота с подвесным полотном, движущимся на тележке.

Материал, которым откатные (сдвижные) ворота обшиваются, предлагается на выбор: профильный лист с полимерным покрытием, сэндвич-панель, гладкий стальной лист, решетка, дерево.

Откатные (сдвижные) ворота могут быть автоматизированы с помощью автоматики.

Единственный, пожалуй, на сегодняшний день минус откатных ворот – это их стоимость.

Складные ворота

Складные ворота предназначены для установки в помещения промышленного назначения, где необходимо перекрыть большие проемы, с минимальной высотой перемычки (от 170 до 300мм) и без нагрузки на конструкцию крыши. Складные ворота открывается по принципу "гармошки" - складываются при открытии и раскладываются при закрытии. Складные ворота состоят из вертикальных панелей, которые соединены между собой специальными петлями, утепленные уплотнителями для исключения температурных потерь, и внешней рамы.

Полотно складных ворот изготовлено из сэндвич-панелей толщиной 55мм, поэтому их можно смело отнести в разряд «теплые ворота».

Полотна складных ворот могут быть выполнены с двумя типами поверхности - гладкой или текстурной и окрашены в 7 базовых цветов по карте RAL (белый 9002, коричневый 8012, синий 5010, зеленый 6005, красный 3000, серебро 9006, серый 7016 и 1 цвет «под дерево» («золотой дуб»). По желанию Заказчика и за дополнительную плату, ворота могут быть окрашены в любой цвет по карте RAL.

Складные ворота изготавливаются высотой от 2 до 12 м и шириной от 2 до 40 м. Кроме того, они могут быть выполнены нестандартного размера по параметрам, заданным спецификацией заказчика и требованиями проекта.

Во все складные ворота можно установить калитку, выполненную в том же дизайнерском решении, что и ворота.

Складные ворота не очень популярны на российском рынке, но с учетом последних тенденций в строительстве, они все больше привлекают к себе внимание и занимают свою нишу на рынке ворот.

материал подготовил менеджер Быкова Е.В. Компания Защита

Виды автоматических ворот и их конструктивные особенности

Автор Исхаков Максим На чтение 5 мин. Просмотров 188 Опубликовано

Виды автоматических ворот и их конструктивные особенностиВиды автоматических ворот и их конструктивные особенности

Сейчас на торговых площадках нетрудно найти бытовые и промышленные ворота любого типа, вида, размера, конструкции, цвета и дизайна. Все они различаются траекторией, по которой происходит перемещение во время цикла открытия-закрытия. Соответственно, автоматические ворота бывают трёх видов – подъёмные, откатные и распашные. Подъёмные, в свою очередь, еще следует разделить на секционные, подъёмно-поворотные и рулонные. В данной статье мы подробно рассмотрим все виды автоматических ворот и их конструктивные особенности.

Автоматические секционные ворота

Это самый популярный вид ворот. Когда такие ворота открываются, то полотно начинает движение вверх по направляющим рельсовым профилям и размещается параллельно потолку на небольшом расстоянии от него, практически не занимая полезного пространства. Они используются в промышленности и в жилых домах, имеющих небольшие помещения. Главное достоинство ворот такого типа – это то, что при большом количестве атмосферных осадков, например снега, открытие происходит достаточно быстро, так как не требуется производить какую-либо ручную очистку. Если при эксплуатации распашных ворот есть риск повреждения транспортного средства, то при применении секционных ворот такая опасность отсутствует. Они также надёжно защитят помещения от взлома и сохранят в них тепло.

Автоматические секционные воротаАвтоматические секционные ворота

Подъёмно-поворотные ворота автоматического типа

Эксплуатационные характеристики подъёмно-поворотных ворот простые и экономичные, поэтому ворота применяются не только на производстве, но и в личных домовладениях. Их различие от секционных ворот заключается в том, что такие ворота изготавливают как одну единую конструкцию с полотном, которая закрывает сразу весь проём. Когда такие ворота открываются, то полотно поднимается из вертикального состояния (закрытое положение) в горизонтальное (открытое положение) по заранее установленным направляющим рейкам. После открытия полотно размещается вверху в горизонтальном положении, и практически не занимает внутреннее пространство, оставаясь в положении параллельно потолку. Но есть существенный недостаток, который заключается в то, что при открытии или закрытии ворот, их нижняя часть может удаляться достаточно далеко за пределы проёма, поэтому всегда нужно следить, чтобы на пути движения полотна не было препятствий. Такие ворота плотно прилегают к створкам, поэтому очень хорошо сохраняют тепло в помещении. Как правило, подъемно-поворотные ворота также имеют механизм ручного управления процессом открывания или закрывания.

Подъёмно-поворотные ворота автоматического типаПодъёмно-поворотные ворота автоматического типа

Автоматические рулонные (роллетные) ворота

Главной особенностью таких ворот является непосредственно само полотно, изготавливаемое из отдельных секций, которые называются ламелями. При использовании ламелей полотно получается гибким. Принцип работы состоит в том, что гибкие ламели при открывании и закрывании наматываются на специальный барабан (вал), который закрывается специальным коробом. Для достижения хорошей теплоизоляции внутреннее пространство ламелей заполняют утеплителем. Чаще всего для этих целей используют полиуретан. Рулонные ворота обычно размещаются внутри закрываемого ими помещения, но существуют такие модели, которые можно устанавливать и снаружи. Главное отличие и одновременно преимущество рулонных ворот – это их компактность в сложенном состоянии (открытом положении). Удобно и то, что рулонные ворота можно применять как для маленьких проёмов, так и для больших – почти до 12 метров в ширину, и до 10 метров в высоту. Применяться такие ворота могут где угодно: от маленьких частных гаражей до огромных складских помещений.

Автоматические рулонные (роллетные) воротаАвтоматические рулонные (роллетные) ворота

Автоматические откатные ворота консольного типа

Такие ворота устанавливают там, где необходимо проведение проверки или досмотра транспортных средств и людей, когда въезд или вход на охраняемую территорию ограничен. Такие устройства применяются для охраны частных или производственных территорий.
Принцип работы автоматических откатных ворот консольного типа заключается в том, что в процессе открытия они двигаются в правую или левую сторону, направляясь вдоль существующего ограждения. Движение происходит по укреплённым в фундаменте рельсовым опорам, по которым перекатываются прикреплённые внизу полотна ролики. Когда ворота закрыты, то между нижней кромкой полотна и поверхностью земли образуется небольшой просвет, размеры которого достигают 100 мм. Для предохранения роликов от атмосферных осадков, пыли, грязи используют специальный профиль. Когда ворота открыты, то они удерживаются в этом положении направляющими, которые крепятся к самому ограждению либо непосредственно к наружной поверхности здания. Автоматические откатные консольные ворота изготавливаются разных размеров. Если возникает необходимость, то ширина проёма, который необходимо перекрыть, может достигать 12 метров. Этот размер можно увеличить в 2 раза, если сделать так, что две створки ворот будут открываться в противоположные стороны. Как правило, для управления такими воротами используется электропривод, но при необходимости ворота достаточно легко открываются вручную.
Подобный тип ворот хорошо себя зарекомендовал, особенно в климатических условиях России и Украины.

Автоматические откатные ворота консольного типаАвтоматические откатные ворота консольного типа

Автоматические распашные ворота

Изготавливаются такие ворота в виде двух створок (двух полотен). Створки с помощью шарнирных петель крепятся к установленным в земле столбам, расположенным на разных сторонах проёма. Монтаж ворот может предусматривать установку таким образом, что створки будут открываться внутрь помещения, или наружу, либо в обе стороны. Часто это совсем неудобно, но является единственным приемлемым вариантом. Сейчас все чаще для открывания-закрывания таких ворот устанавливают электроприводы, что значительно усовершенствовало их конструкцию.

При изготовлении полотна распашных ворот используют металлический или пластиковый профиль, древесные материалы, сэндвич-панели. Для украшения часто применяют кованые или литые элементы.
Применение современных лакокрасочных материалов делает такие ворота очень устойчивыми к коррозии.

Автоматические распашные воротаАвтоматические распашные ворота

На видео: Виды автоматических ворот.

Классификация ворот. 4 основных вида (типа) ворот: откатные, распашные, секционные, рулонные.

На сегодня большое количество вариантов конструкций, разнообразие материалов и механизмов позволяют изготовить ворота с учетом особенностей помещения, интенсивности использования и в соответствии с потребностями Заказчика . Возможно производство небольших экономичных, противопожарных и промышленных ворот любых размеров и комплектации. Для облегчения выбора, рассмотрим основные отличия наиболее распространенных видов ворот.

  1. Откатные ворота

    Область применения: используются в промышленных помещениях и в частном секторе для перекрытия очень широких проемов.

    Описание конструкции: состоят из створки, консольной балки, роликов и опор. По периметру проема устанавливаются уплотняющие материалы для защиты от влаги, ветра, пыли и холода.

    Механизм открытия/закрытия: открываясь, консольная балка с закрепленным на ней полотном ворот смещается влево или вправо по роликам на опорах.

    Существует несколько способов крепления консольной балки:

    • открытый профиль (нижнее расположение балки)– применяется для глухих и остекленных ворот, с любой верхней кромкой;
    • закрытый профиль (нижнее расположение балки) – применяется при повышенных требованиях к внешнему виду полотна ворот;
    • верхнее расположение балки – используются для глухих ворот в случае прямоугольной верхней кромки полотна;
    • телескопические ворота – ворота открываются как бы "сами в себя" - вариант, не требующий большого пространства вдоль стены для открывания ворот.

    Преимущества

    • в полотно ворот может быть встроена калитка с замком или окно;
    • нет ограничений по высоте перекрываемого проема;
    • значительная экономия пространства спереди и сзади ворот;
    • высокая взломостойкость;
    • устойчивость к ветровым нагрузкам.

    Недостатки

    •  требуется свободное пространство справа или слева для отката полотна;
    • высокая стоимость ворот по сравнению с другими видами.
  2. Распашные ворота

    Область применения: повсеместное использование в частном строительстве, промышленных и общественных объектах, строениях сельскохозяйственной инфраструктуры.

    Описание конструкции: две створки, закрепленные на опорах с помощью петель с подшипниками.

    Механизм открытия/закрытия: створки открываются наружу или вовнутрь на 90 градусов и больше, при наличии свободного пространства за ними. В закрытом положении створки упираются в ограничитель, установленный посередине въезда  и запираются на замок, в открытом положении запираются пружинным фиксатором.

    Преимущества:

    • относительная доступность всем слоям населения;
    • простота в изготовлении и монтаже;
    • низкая степень теплопроводности полотна ворот;
    • высокая взломостойкость;
    •  в полотно ворот может быть встроена калитка с замком.

    Недостатки:

    • необходимость наличия свободного места впереди или позади ворот для того, чтобы створки могли открыться;
    • возможна деформация створок при сильном ветре;
    • низкая взломостойкость.
  3. Рулонные ворота

    Область применения: чаще используются в качестве перегородок внутри магазинов, хранилищ, промышленных предприятий, а также в качестве ворот для складов, гаражей, ангаров и т.п.

    Описание конструкции: изготавливаются из узких профилированных горизонтальных полос (ламелей), соединенных в гибкое полотно. Ламели таких ворот значительно уже секционных (7,7 см по ISO 100), что и позволяет им наматываться на вал при поднятии наверх.

    Механизм открытия/закрытия:открываясь, полотно поднимается вверх по вертикально стоящим направляющими и наматывается на защищенный коробом приводной вал, расположенный непосредственно над проемом. Короб может крепиться снаружи, внутри помещения или непосредственно в проем.

    Преимущества:

    • идеальный вариант для помещений с низким потолком;
    • простота монтажа в любой проем;
    • единственный вариант для проема, не имеющего притолоки или боковин;
    • экономия полезной площади помещения.

    Недостатки:

    • невысокая прочность по сравнению с другими видами ворот;
    • низкий уровень теплоизоляции за счет большого количества зазоров.
  4. Секционные ворота

    Область применения: благодаря возможности изготовления больших размеров (от 5500 мм в высоту и до 7500 мм в ширину) широко применяются при строительстве крупных промышленных сооружений, автосервисов, гипермаркетов, пожарных депо и т.п.

    Описание конструкции: полотно ворот состоит из заполненных пенополиуретаном сэндвич - панелей толщиной от 20 до 80мм в зависимости от области применения и производителя. Между собой элементы скреплены подвижным шарнирным соединением. Такое крепление придает полотну гибкость. Герметичность секционных ворот обеспечивают погодоустойчивые уплотнители, размещенные по всему периметру и между панелями.

    Механизм открытия/закрытия: открываясь, полотно ворот движется вверх по направляющим с помощью подвижных роликов и занимает горизонтальное положение под потолком.

    Преимущества:

    • не занимают места перед проемом и внутри него;
    • хорошо утеплены и защищены от ветра - теплопроводность равносильна кирпичной кладке в 30 см;
    • практически не имеют ограничений по размерам;
    • в полотно ворот может быть встроена калитка с замком и окно;
    • возможно применение панорамного остекления.

    Недостатки:

    • требуется достаточное для открытия пространство под потолком, как по высоте, так и вглубь помещения;
    • сравнительно высокая стоимость;
    • сложная конструкция с большим количеством подвижных частей;
    • проем должен быть либо бетонным, либо иметь крепкий стальной каркас по периметру - такие ворота не подойдут легким конструкциям и металлическим гаражам.

Общие свойства

Для всех видов ворот предусмотрены различные варианты отделки, окраски, антикорозионной защиты механизма открывания и самого полотна.

Перечисленные типы ворот могут быть противопожарными и утепленными.

Ворота для промышленных объектов имеют более жесткую конструкцию, комплектуются усиленными механизмами, рассчитанными на интенсивное использование и требуют установки автоматики из-за значительного веса полотна (при большой площади проема).

На все типы ворот возможна установка автоматических приводов и блоков дистанционного управления, которые значительно упрощают процесс открывания/закрывания, позволяют управлять воротами дистанционно, настраивать систему доступа и др.  Современные электроприводы способны функционировать на протяжении многих лет даже в суровых климатических зонах, в местах с повышенной влажностью и интенсивным использованием. Практически все модели оснащены системами безопасности, останавливающими полотно в случае появления препятствия на пути движения полотна ворот. Для противопожарных ворот предусмотрены приводы, закрывающие полотно при срабатывании термодатчиков и задымлении.

Для принятия окончательного решения необходимо связаться с менеджерами компании-производителя для уточнения деталей: вида ворот, комплектации, вариантов отделки, необходимости установки электропривода, сигнализации, расчета стоимости изготовления, установки и сервисного обслуживания.

Гаражные ворота. Основные виды гаражных ворот.

Содержание статьи

Основным местом защиты Вашего автомобиля и ухода за ним всегда остаются гаражи. Гараж может быть расположен как вне Вашего жилища, так и, непосредственно, встраиваться в общую архитектуру дома.

И, как Вы понимаете, ни один гараж не может надёжно защитить Ваш автомобиль без хороших гаражных ворот. В этой статье я бы хотел рассмотреть основные виды гаражных ворот, их положительные и отрицательные стороны. Проблема выбора рано или поздно встаёт перед каждым владельцем гаража. На этот выбор влияют и размер гаража, и наличие свободного места перед ним, и удобство, и внешний вид ворот.

Они постоянно подвергаются механическому воздействию, практически ежедневно открываются-закрываются,  а также подвергаются воздействию внешних факторов. Основная их задача – безупречная работа при любой погоде.

Виды гаражных ворот:

  1. Секционные;
  2. Распашные;
  3. Откатные;
  4. Подъёмно-поворотные;
  5. Рулонные.

Каждый из этих видов имеет свои преимущества, а выбирать их нужно, исходя из своих запросов.

Секционные гаражные ворота

Секционные гаражные воротаСекционные гаражные ворота

Этот вид достаточно популярен. Их можно применять ко всем типам проёмов. Они состоят из горизонтальных панелей, соединённых между собой петлями. При открывании, панели двигаются по вертикали вверх, а затем горизонтально, вдоль потолка. Это избавляет Вас от открытия ворот наружу (снежные завалы не становятся препятствием) и экономит свободное пространство перед гаражом, особенно, если у Вас оно ограниченно.

Секционные гаражные ворота внутриСекционные гаражные ворота внутри

В секционных гаражных воротах хорошо сделана герметизация и они по праву считаются тёплыми, а это немаловажный факт.

Ворота секционные гаражныеВорота секционные гаражные

Также, хочу перечислить их преимущества:

  • бывают практически любых размеров;
  • хорошо утеплены;
  • бесшумно и легко открываются;
  • обладают великолепным разнообразием дизайна;
  • обладают высокой безопасностью.

Распашные гаражные ворота

Такой вид также подойдёт для многих типов гаража. Распашные гаражные ворота состоят из 2-х створок.

Распашные гаражные воротаРаспашные гаражные ворота

Эти створки изготавливаются из жёсткого каркаса. Створки ворот крепятся либо к боковым столбам, либо к проёму при помощи петлей. Такие ворота легко подгоняются под любой проём. Они могут открываться и наружу, и вовнутрь.

Распашные гаражные ворота. Вид гаражных ворот.Распашные гаражные ворота. Вид гаражных ворот.

Обшить каркас можно различными материалами. Это может быть лист жести или профлист, дерево и другие. Можно сделать дополнительную дверь, что избавит Вас от необходимости открывать сами ворота, чтобы зайти в гараж. Особенно актуально эта дверка зимой, так как ворота после сильного снегопада можно и не открыть.

Распашные гаражные воротаРаспашные гаражные ворота

Откатные гаражные ворота

Такой вид по праву считается удобным и надёжным. У таких ворот отсутствуют направляющие рельсы на земле.

Откатные гаражные воротаОткатные гаражные ворота

Сами они немного приподняты над землёй. Поэтому даже в снегопад открыть их и попасть в гараж не составляет труда. А если они оснащены электроприводом, то можно не выходя из машины открывать их и заезжать. Для этого комфорта необходима лишь качественная автоматика.

Откатные автоматические ворота. Один из видов гаражных ворот.Откатные автоматические ворота. Один из видов гаражных ворот.

Откатные гаражные ворота, как и секционные не требуют дополнительного свободного пространства перед гаражом для своего открытия.

Откатные воротаОткатные воротаОткатные ворота. Один из видов гаражных ворот.Откатные ворота. Один из видов гаражных ворот.

Их преимущества:

  • не имеют ограничений по высоте;
  • занимают мало места;
  • защищены полимерной краской от коррозии;
  • выглядят привлекательно.

Подъёмно-поворотные гаражные ворота

Такой вид может применяться и в частных гаражах и в промышленных помещениях.

Откатные гаражные воротаОткатные гаражные ворота

Направляющие ролики подъёмно-поворотных ворот помогают створке-щиту передвигаться в вертикальном (закрытие) и в горизонтальном (открытие) направлении.

Подъемно-поворотные воротаПодъемно-поворотные ворота

виды, материалы изготовления, технология строительства распашных и секционных ворот

Каждый владелец дома, дачи, гаража будет озадачен вопросом их сохранности. Существенным элементом в решении данного вопроса будут ворота, которые отделяют вход или въезд на территорию своего участка или гаража. Рассмотрим подробнее виды ворот и их особенности, чтобы знать, какие ворота предпочесть?

Популярные материалы для изготовления ворот

Филенчатые ворота

Филенчатые воротаСреди наиболее распространенных материалов для ворот первое место отдается металлу, второе — дереву. Но, если речь идет о воротах для гаража, то выбирают однозначно металл (профнастил).

Достоинства и недостатки разных материалов для ворот

Виды ворот

Когда материал для устройства ворот выбран, необходимо также определиться со способом открывания-закрывания ворот.

Существуют следующие виды ворот в зависимости от конструкции:

  1. Распашные воротаРаспашные воротаРаспашные ворота — стандартный и распространенный вид ворот, он отлично вписывается в любой забор или гараж. Но такие ворота требуют большого пространства. Этот момент нужно учесть заблаговременно. Опорные конструкции ворот и рама изготавливаются из металлопроката. Створки могут обшиваться деревянной обрешеткой, цветными профилированными листами, сэндвич-панелями или кованными элементами.
  2. Откатные ворота — самый удобный вид ворот, пользующийся большой популярностью. Хотя они уступают по количеству распашным воротам. Откатные ворота отличаются двумя основными недостатками: высокой ценой по сравнению с распашными и необходимостью дополнительного места для их откатывания.
  3. Секционные ворота — они предназначены для гаражей, куда может заехать не одна транспортная единица. Секционные ворота часто используют на подземных стоянках, парковках, складских помещениях.

Технология изготовления распашных ворот

Для начала следует изготовить (если нет в наличии) и установить несущие столбы. Они бетонируются на глубину не меньше метра. В качестве столбов отлично подойдет профильная металлическая труба с сечением 100×100 мм, стоблы бетонные или деревянный брус из твердого дерева.

Для строительства кирпичных столбиков, нужно фундамент забетонировать на глубине не меньше метра, после обязательно фундамент и столб армировать с помощью арматуры. Также следует выпустить уголок из столба или пропустить внутрь проема арматуру, чтоб закрепить стойки ворот.

Чтобы приготовить бетонный раствор для бетонирования столбов понадобится цемент, речной песок и щебень в пропорции 1:4. Щебень приобретать лучше мелкой фракции, с ним проще работать. Залитый столб должен настояться как минимум 7 дней, чтоб бетон высох и хорошо схватился.

Распашные ворота

Распашные воротаВ это время можно заниматься изготовлением полотна ворот. Необходимо покрыть металлические трубы антикоррозийной грунтовкой и дать ей просохнуть.

Следующий этап — сварка рам распашных ворот. Нужна будет для этого профильная труба сечением 60×30×2 мм, выполняется сварка прямоугольного/квадратного каркаса створки ворот. Аналогично делаем и внутреннюю трубу 40×20×2 мм. Чтобы получилась двусторонняя зашивка, эту трубу размещаем посредине, если односторонняя, то труба сдвигается на край (это делается заподлицо с трубой 60×30×2 мм). Необходимо трубу приварить прихватками по 2 см, и оставить расстояние между ними 20−25 см.

Раму ворот практически сделали. Лишь осталось зашлифовать сварочные швы с помощью болгарки и шлифовального круга, а далее повторно нанести на полотно грунтовку. Дальше нужно окрасить раму ворот алкидными эмалями. Как только краска высохла, можно браться за зашивку полотна. Для этого используется профнастил, листовая сталь, дерево и т. д.

Полотно ворот готово, бетон на опорных столбах высох, можно приниматься за монтаж. Если используются металлические опорные столбы, то с помощью сварки петли прикрепляются к столбу и полотну ворот, если кирпичные или гранитные — то петли приваривают к металлической стойке (в ее качестве можно применить трубу 60×30×2мм), которую нужно прикрепить дюбелями к кирпичному, гранитному или бетонному столбу.

Секционные ворота своими руками

В качестве материала для изготовления секционных ворот не рекомендуют использовать бывшие в употреблении механизмы, так как период их эксплуатации может быть недолгим.

Основные рекомендации относительно сборки забора:

  • использовать лишь заводские материалы;
  • работать только с оригинальными чертежами;
  • владеть предварительным правильным расчетом всей конструкции;
  • стараться, как можно точнее разместить все детали.

Установка секционных ворот

Установка секционных воротСекционные ворота монтируют на внутренней стороне гаража. Во время открытия они поднимаются вверх до самого потолка, такую возможность обеспечивают направляющие, которые закрепляются к стенам и потолку. Ворота можно открывать, используя автоматику или открывать вручную, смотря, какая комплектация выбрана. Полотно ворот закрывается надежно, что позволяет защитить от проникновения посторонних лиц.

Перед тем, как начинать установку секционных ворот, обязательно нужно проверить, хватит ли пространства при их открытии: по бокам расстояние должно составлять 45 см, до потолка — 30 см. Проем должен укрепляться металлическим каркасом.

После этого необходимо отметить места, где будут прикрепляться вертикальные и горизонтальные профиля. Дальше выставляется вертикаль проема и фиксируются все детали. Не допускается даже незначительный перекос. Для регулирования ворот применяются только металлические подкладки.

Перед тем как собрать полотно следует прикрепить несущие детали в полной комплектации. С помощью регулировки кронштейнов полотно должно полностью прилегать к верхней створке. Материалом, из которого изготавливаются уплотнители для ворот, служит полимерный каучук и морозоустойчивая резина. Последняя используется в той части, которая прилегает к полу гаража, а каучук фиксируется сверху и по бокам ворот, что создает высокую герметизацию проема.

Секционные ворота

Секционные воротаПосле монтажа полотна ворот, а также его каркаса, проводится закрепление необходимых дополнительных аксессуаров: ручек, замков, засовов и др. После этого устанавливаются уравновешивающие пружины, это нужно сделать так, чтоб подъемные тросы были всегда подняты.

Последним этапом сборки секционных ворот станет крепление и подсоединение электропривода и ограничителя. Вдвоем или втроем секционные ворота можно смонтировать за несколько часов. После проделанной работы лучше еще раз все проверить.

Виды ворот для частного дома: распашные, откатные и рельсовые

Если вы вскоре собираетесь приобрести дачу, дом или гараж, то перед вами непременно встанет вопрос сохранности недвижимости и имущества. Основным способом решения этого вопроса являются ворота, ведь именно они отделяют въезд или вход на территорию гаража или участка и закрывают обзор от прохожих. Перед тем как дополнить воротами тот или иной объект, необходимо ознакомиться с основными разновидностями первых - это позволит вам сделать правильный выбор.

Разновидности ворот

Рассматривая виды ворот, вы сможете подобрать для себя оптимальный вариант. В зависимости от конструкции, они могут быть:

  • распашными;
  • откатными;
  • секционными.
виды ворот

Наиболее распространенной разновидностью являются распашные ворота, которые можно вписать в любой гараж или забор. Однако они предусматривают необходимость большого пространства. Этот момент следует учитывать заблаговременно. Опорные конструкции и рама выполняются из металлопроката, тогда как створки можно обшить цветными профилированными листами, деревянной обрешеткой, коваными элементами или сэндвич-панелями.

Рассматривая виды ворот, вы можете выбрать откатную их разновидность, которая является наиболее удобной, поэтому пользуется популярностью. Такие конструкции имеют два минуса. Первый из них выражен в высокой стоимости, тогда как второй – в необходимости дополнительного места. Секционные ворота используются для гаражей. Наиболее часто их можно встретить на подземных стоянках, в складских помещениях и парковках.

Разновидности распашных ворот

Распашные ворота популярны тем, что они почти не предусматривают необходимости дополнительного обслуживания при эксплуатации. Если речь идёт о классической конструкции, то она имеет две створки, фиксируемые к опорным столбам. Рассматривая виды распашных ворот, следует выделить двуполые и комбинированные.

виды гаражных ворот

Вторая разновидность распашных ворот имеет встроенную калитку, поэтому ее довольно часто используют для гаражей, складских помещений и маленьких дачных участков. Классифицировать такую конструкцию можно ещё и по материалу изготовления. Распашные виды ворот могут быть:

  • деревянными;
  • металлическими;
  • выполненными из поликарбоната;
  • коваными.

Рекомендации по изготовлению распашных ворот

Распашные ворота обычно предусматривают необходимость установки несущих столбов. Их заглубляют на метр или больше, а после бетонируют. В роли столбов можно использовать металлическую профильную трубу квадратного сечения со стороной в 100 мм. В качестве одних из самых популярных вариантов следует выделить еще и деревянный брус, а также бетонные опоры.

виды распашных ворот

Разновидности секционных ворот

Такие ворота представляют собой секции, соединенные петлями. Они передвигаются по шинам, прикрепленным к проему. Подразделить подобные конструкции можно по виду полотна, оно бывает собрано из сэндвич-панелей или может быть представлено панорамным полотном. В первом варианте речь идет о листах стали, которые соединяются между собой и заполняются теплоизоляционным материалом.

виды секционных ворот

Панорамное полотно изготавливается из алюминиевых экструдированных профилей, в которые устанавливаются вставки из светопрозрачного материала.

Если вас заинтересовали виды секционных ворот, то следует рассмотреть еще одну их классификацию, которая предусматривает разделение конструкций по области использования. Таким образом, секционные ворота могут быть:

  • гаражными;
  • промышленными;
  • панорамными.

Последняя разновидность представляет собой один из типов промышленных ворот. В данном случае полотно собирается из отдельных панелей. В качестве особенности выступает возможность обзора внутри помещений и обеспечения естественного освещения. Это решение актуально для станций технического обслуживания, автосалонов и промышленных объектов по типу пожарных частей.

Рельсовые ворота

В частных домах сегодня можно увидеть разные виды ворот. Среди них особенно следует выделить рельсовые. Данная конструкция имеет вид откатных панелей. Если вы решили заменить старые ворота на новые, описываемые в данном разделе, то потребуется отступ от забора в 0,5 м. Помимо прочего, вдоль него должно быть свободное ровное пространство, которое равно длине откатывающейся панели.

виды ворот и калиток

Рельсовые ворота могут быть еще и консольными. По типу крепления панелей такие конструкции бывают рельсовыми и навесными, а также на роликах. Полотно во всех трёх разновидностях имеет один принцип перемещения, отличие будет лишь в техническом устройстве. Рельсовые виды гаражных ворот пользуются популярностью по некоторым причинам, среди них следует выделить:

  • способность претерпевать вес любой обшивки;
  • внушительную длину панели, закрывающей проезд;
  • высокий уровень сопротивляемости и устойчивости к ветровым нагрузкам.

Однако перед установкой такой конструкции необходимо учитывать и недостатки. Они заключаются в том, что проем должен быть хорошо укреплен. В процессе эксплуатации желоб, в котором установлен рельс, должен периодически очищаться. Профиль, который находится в земле, под воздействием атмосферных осадков и внешней среды со временем будет деформироваться и изменять свои первоначальные линейные размеры.

Рекомендации по монтажу рельсовых ворот

Если вы рассмотрели все виды гаражных ворот и выбрали рельсовую подвесную их разновидность, то работы по монтажу следует начать с установки навеса, который выступит опорой сооружения. Металлопрофиль пойдет на изготовление балок. Внутри профиля устанавливаются маленькие шарики, с помощью которых и будет обеспечено плавное движение по рельсу.

виды ворот для гаража

Откатные панели могут быть подвешены сверху. В этом случае устройство с колесами и роликами на первом этапе устанавливается на панель. После этого панель может быть закреплена к подвесу. Для этого необходимо использовать поперечную балку, форма сечения которой должна иметь вогнутость внутрь. Выбирать подвесную балку необходимо в соответствии с весом панели. Приобретая профиль, вы должны обратить внимание на вес, на который рассчитано изделие. Превышать нагрузку не рекомендуется, это приведет к прогибанию устройства и его выходу из строя.

Разновидности калиток

В современном строительстве используются самые разные виды ворот и калиток. Классифицировать их можно по месту расположения. Таким образом, калитки могут быть независимыми, являться частью ворот или устанавливаться в комплекте с воротами, которые находятся рядом. Последняя разновидность представлена тремя вариантами.

виды ворот для частного дома

Первый: в заборе есть два проема, в одном устанавливается калитка, в другом – ворота. Второй: в заборе есть общий проем, в нём устанавливаются два объекта, однако разделяются они столбом или стойкой. Данный элемент выделяется на фоне калитки и ворот и разделяет полосы проезда и прохода. Его изготавливают из следующих материалов:

  • бетона;
  • камня;
  • кирпича;
  • бута;
  • металлической трубы.

Третий вариант схож с предыдущим, но столб в этом случае не выделяется, в результате удается сформировать одно пространство.

Классификация ворот и калиток по материалу

Самые распространённые виды ворот для гаража – это те, что изготовлены из металла. Второе место можно отдать древесине. Однако если вы решили дополнить воротами гараж, то выбрать следует профнастил. Среди его достоинств необходимо выделить высокую прочность, низкую стоимость и отсутствие рисунка на материале, который нужно было бы подбирать в процессе монтажа. Профнастил имеет отличную защиту от коррозии, он долговечен, а выбрать можно тот оттенок, который придется вам по душе. Однако металлические виды ворот для частного дома могут подвергнуться коррозии из-за случайного повреждения защитного слоя, что иногда происходит на этапе монтажа или эксплуатации.

Древесина тоже обладает низкой стоимостью, а для изготовления ворот из неё потребуется минимальный набор инструментов. Кроме того, конструкция будет иметь приятный внешний вид. Но следует учитывать, что она окажется довольно недолговечной, пожароопасной и будет обладать низкой механической прочностью.

Заключение

Какие бы виды ворот ни рассматривались современными владельцами недвижимости, наиболее часто выбираются именно распашная разновидность. Она обходится дешевле остальных, а также предусматривает возможность дополнения конструкции автоматикой. Однако последняя не всегда работает исправно в суровом климате России. Если вы хотите сэкономить, то такую конструкцию можно выполнить и самостоятельно, выбрав для проведения работ бюджетные материалы по типу профлиста.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
