20 популярных вопросов и ответов про дымоходы

В данной статье мы ответим на самые частые и популярные вопросы про дымоходы — их виды, материалы из которых делают дымоходы, преимущества и недостатки каждого вида и много другой полезной информации.

Содержание статьи:

  1. Что такое дымоход?
  2. Какие материалы используют для производства дымоходов?
  3. Какие особенности кирпичных дымоходов?
  4. Какие особенности керамических дымоходов?
  5. Какие особенности сварных дымоходов?
  6. Какие особенности стальных нержавеющих дымоходов?
  7. Чем обусловлена надежность стальных дымоходов?
  8. Почему нержавеющие дымоходы стойкие к воздействию коррозии?
  9. Какие бывают виды нержавеющих дымоходов?
  10. Что такое сэндвич-дымоход?
  11. Что такое модульная установка дымохода?
  12. Как происходит установка двухконтурного дымохода?
  13. Какие особенности внутренней установки дымохода?
  14. Какие особенности внешней установки дымохода?
  15. Почему для монтажа дымохода нужно вызывать специалиста?
  16. Сколько стоит установка дымохода?
  17. Можно установить дымоход самому?
  18. Как правильно пользоваться дымоходом?
  19. Какие требования предъявляют к дымоходным трубам?
  20. Какой должна быть высота дымоходной трубы над кровлей?
  21. Какие факторы обеспечивают тягу в дымоходе?
  22. Что является причиной появления конденсата?

Что такое дымоход?

Дымоход – это труба для отведения в атмосферу продуктов сгорания топлива из отопительных систем. Дымоход создает естественную тягу, при которой воздух для работы котла поступает в топку, а газы удаляются из нее. В зависимости от выбранной схемы монтажа, могут использоваться различные элементы дымоотводящей системы. Основные характеристики хорошего дымохода: оптимальная тяга, качественное сгорание топлива, долговечность и прочность, быстрый прогрев стен, преодоление порога образования конденсата за минимальное время, простота монтажа.

Какие материалы используют для производства дымоходов?

Дымоходы изготавливают и следующих материалов: кирпич, керамика, нержавеющая сталь.

Какие особенности кирпичных дымоходов?

По давно сложившейся традиции, дымоходы строят из кирпича. Главным преимуществом кирпичного дымохода является жаростойкость и долговечность, а вот недостатком – образование большого количества копоти (сужение трубы, ухудшение тяги) из-за негладкой внутренней поверхности. Установка кирпичного дымохода происходит на этапе строительства дома, при необходимости каких-либо изменений, дымоходную трубу разбирают и строят новый дымоход в другом месте. Процесс установки занимает много времени.


 Какие особенности керамических дымоходов?

Керамические дымоходы отличаются высокой огнеупорностью и стойкостью к воздействию внешней агрессивной среды и конденсата. керамические дымоходыУстанавливать дымоход можно снаружи и внутри дома. Недостатком считается сложность и трудоемкость монтажа. Конструкция дымохода имеет солидный вес, и как правило нуждается в фундаменте или опорах. Самыми популярными на отечественном рынке являются керамические дымоходы schiedel.

Какие особенности сварных дымоходов?

Главный недостаток сварных дымоходов из стальных труб – подверженность коррозии. Содержащиеся в отходящих газах окислы серы вступают в реакцию с конденсатом и получается серная кислота, которая в короткие строки разрушает стальные трубы. Также недостатком считается трудоемкость монтажа.

Какие особенности стальных нержавеющих дымоходов?

Дымоход из нержавеющей стали считается достойной альтернативой и обладает хорошими характеристиками. Небольшой вес конструкции обуславливает простоту монтажа. Эти дымоходы подходят для подключения к любым отопительным системам — дровяным каминам, банным печам, газовым котлам и другим агрегатам с с температурой газов не более 500 градусов С. Преимущества: долговечность, прочность, стойкость к коррозии, огнеупорность, возможность использования в деревянных постройках (банях, саунах), простота монтажа, невысокая цена.

Чем обусловлена надежность стальных дымоходов?

Нержавеющая сталь имеет очень долговечную структуру. Конструкция дымохода из нержавеющей стали характеризуется низким уровнем теплопроводности. Передача тепла от внутреннего контура к внешнему сведена до минимума, это сохраняет от деформации конструкции возле дымохода. Простота монтажа обусловлена модульной системой дымоходной конструкции. Соединенные между собой детали дымохода, обеспечивают газо — и паро- непроницаемость, могут выдерживать разряжение и положительное давление. Надежность системы увеличивается при использовании фиксирующего трубного хомута. В обычном режиме дымоход работает при температуре газов

до 500 градусов, кратковременно может использоваться для газов до 750 градусов. Поддерживание высокой температуры в дымоходе улучшает качество горения топлива, увеличивает КПД отопительного прибора, способствует возникновению необходимой тяги.

Почему нержавеющие дымоходы стойкие к воздействию коррозии?

Нержавеющая сталь, из которой изготавливают дымоходы, содержит хром. Он придает стали благородный внешний вид и стойкость к коррозии. Поверхность металла при контакте с воздухом окисляется, и на поверхности образуется пленка из оксидов хрома. В случае повреждения происходит самовосстановление. Внутренний контур дымохода, который контактирует с газами изготавливают из:

  • пищевой нержавеющей стали AISI 304L
  • кислотостойкой AISI 316L
  • или жаропрочной AISI 309S

Внешний контур изготавливают из нержавеющей стали AISI 304L (полированной или матовой).

Какие бывают виды нержавеющих дымоходов?

Дымоходы из нержавеющей стали производят одноконтурные и двухконтурные утепленные. Одноконтурные используют для установки внутри дома, двухконтурные используют как внутри, так и снаружи дома. Химический состав стали для производства дымоходов имеет некоторые особенности: количество углерода (C) не более 0,05%, количество хрома (Cr) – 16-20%; никеля (Ni) – 8-14%. Одноконтурные дымоходы должны иметь толщину стенки не менее 0,5 мм и выдерживать температуру газов до 500 градусов. Двухконтурные дымоходы состоят из внешнего и внутреннего контура и минерального утеплителя между ними (базальтовая вата или керамическая фибра). Утеплитель выдерживает температуру до 500 градусов.

Что такое сэндвич дымоход?

Сэндвич – двухконтурный утепленный дымоход. В таком дымоходе практически не появляется конденсат, минимальное образование сажи. Долгий срок службы при минимальном уходе.


Что такое модульная установка дымохода?дымоходы ведущих производителей в нашем интернет магазине

Модульная установка дымохода предполагает использование для соединения дымоходных труб разнообразных фасонных деталей, таких как тройник, отвод, патрубок, дефлектор и др. Хомуты и точная подгонка размеров позволяют их прикреплять друг к другу. Этот способ крепления дает возможность в короткие строки устанавливать дымоход в уже построенном доме. Большой ассортимент деталей для соединения обеспечивает возможность сбора любой конфигурации дымоходной системы. Модульный принцип монтажа не только прост и удобен, но еще и экономичен. Стоит отметить, что в любое время модульный дымоход можно демонтировать также быстро, как и собрать.


Как происходит установка двухконтурного дымохода?

Начинается установка от отопительного прибора (снизу вверх) к крыше. Каждая следующая труба надевается на предыдущую, так чтобы конденсат стекал вниз и не попадал на утеплитель. Наружный контур (обечайка) монтируется также.

Трубы насаживаются одна на другую на глубину посадки (более половины диаметра трубы). Места стыков обрабатываются специальным герметиком, который выдерживает температуру до 1000 градусов. Также места стыков скрепляют металлическими хомутами, а каждые 1,5-2 метра дымоходную трубу крепят кронштейнами к стене. На тройник устанавливают отдельный опорный кронштейн. У основания дымохода делают окошко для чистки.

Горизонтальные участки печного дымохода не должны превышать 1 метра, а для прохождения крыши дымоходом используют специальные пожаробезопасные патрубки. Дымоходная труба не должна контактировать с электрической проводкой или газопроводом (другими коммуникациями), потому что это может привести к опасной для жизни людей ситуации.


Какие особенности внутренней установки дымохода?

При таком варианте установки большая часть дымохода находиться внутри дома. Вертикальные участки дымовых каналов располагают у внутренних стен, а выход дымохода проводят через перекрытия и крышу специальными патрубками. Обязательно сделать доступ к инспекционному отверстию. Для оголовка в данном случае используют обтекатель устья.

Какие особенности внешней установки дымохода?

Внешняя схема установки дымохода предусматривает выход дымохода через стену и размещение большей его части снаружи здания. Наружный участок трубы монтируется на внешнюю стену дома при помощи кронштейнов. Чтобы избежать конденсатообразования, наружные участки трубы утепляют.

Почему для монтажа дымохода нужно вызывать специалиста?

Отопительная система – сложный и пожароопасный прибор, установку которого может проводить исключительно квалифицированный специалист из специальной фирмы, гарантирующей качество и безопасность. Еще на стадии проектирования дома следует обратиться к специалистам, для подбора нужного оборудования и составления проекта, монтажа системы. Специалисты не только дают гарантию, но и расскажут, как ухаживать за системой.


Сколько стоит установка дымохода?

Высота дымохода должна быть на полметра выше конька крыши. Цена за один метр трубы зависит от качества и фирмы производителя. Стоимость установки дымохода включает в себя покупку составных частей дымохода (согласно схеме монтажа) и стоимость установки (зависит от диаметра, высоты, схемы монтажа).

Можно установить дымоход самому?

Дым от сгоревшего топлива в котле выводиться в атмосферу при помощи системы дымоудаления (дымохода), одной и самых необходимых и важных частей системы отопления. При постройке отопительной системы на дровах, дымоходу следует уделить отдельное внимание. Правильно установленный дымоход повышает эффективность сгорания топлива, увеличивает КПД котла, безопасен для людей в доме. Самостоятельная установка дымохода может привести к задымлению, образованию обратной тяги, пожару, нанесению вреда здоровью людей. Поэтому, для установки дымоходной системы рекомендуется пригласить высококвалифицированного специалиста. Вы можете ознакомится с рекомендациями по установке дымохода своими руками.

Как правильно пользоваться дымоходом?

Для хорошей работы дымохода не достаточно правильно его установить. За дымоходом также нужно правильно ухаживать, проводить чистку перед каждым отопительным сезоном. Чтобы обеспечить стабильность эксплуатации отопительной системы – чистку дымохода должны проводить специалисты.

Какие требования предъявляют к дымоходным трубам?

Установка дымоходов должна производиться в соответствии с «Правилами производства трубо-печных работ», разработанных ВДПО:

  • дымоход отопительной системы на твердом топливе должны полностью удалять продукты горения топлива в атмосферу
  • каждый отопительный прибор должен иметь свою дымовую трубу
  • дымоход устанавливается вертикально без уступов и сокращения сечения
  • площадь сечения дымохода должна соответствовать сечению отопительного прибора
  • дымовые трубы для печи должны иметь общую высоту не менее 5 м
  • металлические трубы должны быть из стали стойкой к коррозии, со стенками не менее 1 мм
  • стыки не должны находиться в местах перекрытий
  • обязательно организовать устройство для чистки дымохода
  • примыкающие к дымоходу конструкции защищают при помощи негорючих разделок
  • горизонтальные разделки устанавливаются при пересечении перекрытий из горючих материалов


Какой должна быть высота дымоходной трубы над кровлей?правила установки дома дымохода над коньком

Высота дымоходной трубы должна соответствовать следующим требованиям:

  • более 20см над плоской крышей
  • более 50 см над коньком кровли, в случае расположения трубы от конька на 1,5 метра
  • в случае расположения трубы 1,5-3 м от конька, труба не должна быть ниже уровня конька кровли
  • труба расположена дальше, чем на 3 м от конька – ее высота должна быть выше линии проведенной под углом 10 градусов от конька к горизонту
  • дымоход должен быть на 5 см выше верхней точки пристроенного здания
  • если крыша выполнена из горючего материала – высота дымохода должна быть 1-1,5 м выше конька крыши


Какие факторы обеспечивают тягу в дымоходе?

Самой важной характеристикой дымохода считается тяга. Она зависит от мощности и вида отопительного прибора, количества поворотов дымохода, высоты дымохода, поперечного сечения, огнеупорности. Ухудшение тяги может быть вызвано нарушением герметичности дымоходной трубы, сужением прохода, низкой температурой газов, неправильным размещением оголовка дымохода.

Что является причиной появления конденсата?

Конденсат появляется в дымоходах почти всех видов. При правильной работе дымохода водяной пар уходит вместе с газами в атмосферу. Если внутренний контур дымохода имеет температуру ниже точки росы газов, то пар охлаждается и оседает на стенках дымохода в виде конденсата.

Закажите у нас:

правила, условия и как установить правильно

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

  • СНиП 41-01-2003;
  • НПБ 252-98;
  • ВДПО.

дымоход в частном доме

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

  • Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
  • Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
  • Чем меньше поворотов, тем лучше тяга.
  • Поворот в 90 градусов заменяют на 2 по 45 градусов.
  • Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

размещение дымохода

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

  • Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
  • Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
  • Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
  • Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
  • Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
  • Оголовок (дефлектор) на верх трубы.
  • Хомуты обжимные для укрепления соединений.
  • Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
  • Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
  • Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
  • Термостойкий герметик для обработки стыков.
  • Опорные кронштейны для установки и фиксации дымохода.

устройство дымохода для бани

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

Монтаж прохода через чердак, межэтажные перекрытия, потолок

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

через потолок

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

  • из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
  • в центре прорезают круглое отверстие, в которое выводят трубу;
  • пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
  • пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

короб

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

через стену

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны). Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

проход через кровлю

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

  • Длина дымоотводящей канала должна быть не меньше 5 метров.
  • Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
  • Более 3 поворотов монтировать запрещено.
  • Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
  • Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

Устройство дымохода в частном доме

Такие дымоходы образуют часть стены, то есть проходят, подобно вентиляции, во внутреннем стеновом пространстве. Такие дымоходы наиболее часто используются для каминов. При этом устройство дымохода в частном доме должно быть спланировано на этапе проектирования стен. Важно учесть, что стена в случае дымохода для камина выполняется из красного кирпича, который отличается высокой стойкостью к высоким температурам. И даже в тех случаях, когда стены возводятся из другого материала (например, дерева), место под дымоход облицовывается красным кирпичом.

Для того, чтобы создать рукава, необходимо взять 2 стальных уголка. При этом уголки заделывают в камин еще на этапе его строительства. Их размещают на 6-7 см ниже выводного канала. Свободные концы элементов заделывают в дымоход. При этом они размещаются в трубе на таком же расстоянии от выходного канала (6-7 см).

Уголки размещаются либо строго горизонтально, либо с малым уклоном в сторону вывода дыма. По образовавшейся основе уголков укладывают кирпич, размещая его плашмя (этим и обусловлено расстояние в 6-7 см.)

Стены рукава могут быть толщиной в ¼ кирпича, то есть здесь кирпич кладут на ребро. Кладку осуществляют с вертикальной перевязкой швов. Ее начинают с организации основания, которое располагается на полу или верху камина. Фундамент на полу должен представлять собой ровную площадку залитую бетоном. Поверх фундамента кладется первый ряд кирпичей. Углы при этом необходимо выровнять. После этого приступают к дальнейшей кладке дымохода из кирпича. На этом этапе важно не забыть о необходимости организации свободного пространства под дверку для очистки дымоотводного канала. В деревянном доме в целях безопасности необходимо облицевать место перед камином листовой жестью. То же делают и с рукавами.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки», можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

правила устройства дымохода

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Насадные дымоходы

Устройство дымохода своими руками по данному типу является наиболее распространенным. К тому же полученный дымоход отличается небольшим весом. Дымоход устанавливают непосредственно на камин или печь (прочитайте: "Установка печной трубы на крыше"). Наиболее часто данный тип применяется в банных печах. К достоинствам дымоходов данного типа можно отнести возможность создания его из стали или асбестоцемента.



Устройство

Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

устройство металлического дымохода своими руками

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

  • дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;
  • высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы:
    -при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см;
    -при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька;
    -при расстоянии до конька более 3 м дымоход может быть ниже уровня конька.
  • В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачивают керамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;
  • дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;
  • на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива (прочитайте: "Труба для дымохода своими руками").

Как сделать монтаж стенного дымохода, подробно на видео:

Коаксиальные дымоходы

Все три предыдущих типа дымоходов применяются для котлов и печей, которые работают на твердом топливе (торф, дрова, уголь и т. д.). Но в последнее время все более распространенными становятся газовые котлы. Для таких котлов устройство дымохода немного отличается от твердотопливных. В этом случае часто используется коаксиальный дымоход (прочитайте также: "Устройство дымохода для газового котла").  Для того, чтобы понять особенности такого дымохода следует разобраться с понятием «коаксиальный». Термин означает, что внутри одной трубы спрятана вторая. Соединяются трубы между собой специальными перемычками, которые предотвращают касание двух поверхностей. Таким образом, каждая труба может выполнять свою роль — одна выводит продукты горения наружу, вторая предназначена для забора свежего воздуха. Следует уточнить, что такая система на взаимодействует с внутренними помещениями.


 Для монтажа коаксиального дымохода необходимо иметь:

  • наконечник;
  • соединительные хомуты;
  • колено с углом изгиба 90 градусов;
  • трубы дымохода;
  • декоративные накладки.
коаксиальный дымоход своими руками

Устройство дымохода в деревянном доме начинается с того, что необходимо выбрать место выхода трубы на улицу. Рекомендуется организовать выход таким образом, чтобы труба находилась как можно ближе к котлу.

Выбор, установка и уход за дымоходом

Однако сегодня выбор дымоходов на рынке настолько огромен, что очень сложно отдать предпочтение той или иной модели или конструкции. Чтобы принять верное решение, необходимо разобраться в их разновидностях, устройстве и особенностях.

Устройство дымохода

Конструкция дымохода зависит от типа отопительного устройства. Если для чума с костром посередине достаточно обыкновенной дыры в «потолке», то для современных высокотехнологичных котлов нужна многослойная труба, где каждый слой несет свою функциональную нагрузку.

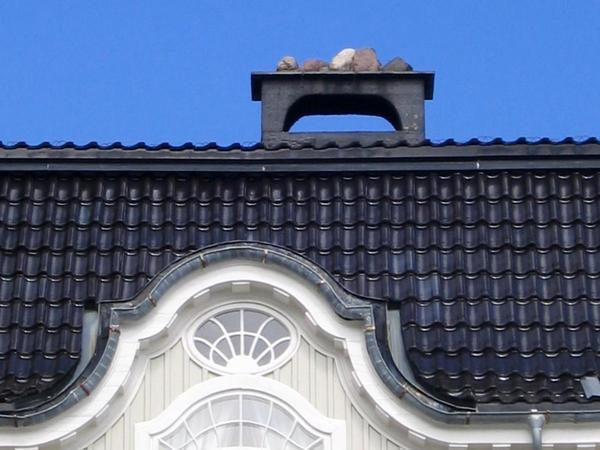

Архитектор остановился на скупом прямоугольном профиле дымового короба, скрывающего внутри несколько труб

Не хотелось бы перегружать текст научными терминами, но современные требования к этой конечной «инстанции» отопительной системы строги и многочисленны. Перечислю их:

  • статическая устойчивость,
  • пожаробезопасность,
  • газоплотность (исключение попадания газов в помещение и падения давления в канале),
  • газонепроницаемость и кислотостойкость внутренней поверхности дымовой трубы.
  • гладкая внутренняя поверхность, снижающая сопротивление движению дымовых газов.

Плюс ко всему, дымоход должен быть качественным и «теплым», то есть выполненным из материалов с высокими теплоизоляционными свойствами.

Ни один материал (техники ракетных двигателей мы здесь касаться не будем) не в состоянии одновременно соответствовать сразу всем этим требованиям. Вот почему дымоходы начали делать двухслойными. В этом случае наружная труба гарантирует статическую устойчивость, а внутренняя обеспечивает защиту от агрессивного кислотного конденсата.

Чтобы повысить коэффициент отдачи тепла от сгорающего топлива, изобрели так называемые  конденсационные отопительные котлы. Это увеличило КПД отопительного генератора, а следовательно, уменьшило температуру отходящих печных газов.

Казалось бы, все это хорошо, но из-за пониженной температуры газов на внутренней поверхности дымохода выпадал конденсат. Чтобы этого избежать или хотя бы минимизировать, потребовался слой теплоизоляции между внутренней и наружной частями дымохода. Попутно изоляция обеспечивает подвижность внутренней трубы, не давая ей разрушаться от теплового расширения.

Такова истинная причина появления трехслойных дымоходных конструкций. Они настолько хорошо себя зарекомендовали, что теперь устанавливаются не только для конденсационных котлов.
Конструкция трехслойного дымохода. Фото с сайта http://leondom.ru

Как выбрать дымоход

На строительном рынке царит разнообразие конструкций:
  • из кирпича;
  • из нержавеющей стали;
  • керамические;
  • стеклопластиковые.

Это те, которые широко применяются в загородном строительстве. Часто дымоходы сооружают из массово выпускаемых труб универсального назначения — асбестоцементных, металлических (из черной стали) или оцинкованных. Но такая «самодеятельность» не отличается высоким качеством и долговечностью.

Для каждого типа теплового генератора оптимален свой вариант дымохода:
  • Для каминов, печей-каминов, обычных печей или барбекю (то есть  для твердотопливных систем) лучше всего подходят сразу три вида дымоходовиз нержавеющей стали, керамики или кирпича.
  • Если будет устанавливаться низкотемпературное оборудование (различного вида котлы), стоит ориентироваться на «нержавейку», керамику и стеклопластик.
  • Для низкотемпературного конденсационного оборудования следует использовать специальные пластиковые дымоходы.

Риски от неправильно выполненного дымохода:

  • Пожар во  всем доме.
  • Попадание угарного газа в комнаты, из-за чего возможно отравление находящихся в доме людей.
  • Разрушение дымохода под действием коррозии (т. е. он перестает выполнять свою основную функцию).
  • Появление плесени и подтеков на внутренней и внешней отделке дома.
  • Отсутствие тяги, что не позволит исправно работать отопительному оборудованию.

Идеальный  дымоход — это полное сжигание топлива, хорошая тяга, быстрый прогрев стенок и нечувствительность к воздействию конденсата, а также долговечность, прочность и удобство монтажа.

По-настоящему въедливым читателям, стремящимся черпать техническую информацию из первоисточников, я бы посоветовал государственный СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»: он до сих пор остается основным нормативным документом в этой области. В дополнение к нему можно рекомендовать «Правила производства трубо-печных работ» за 2006 год, носящие, правда, внутриведомственный характер.

Какие бывают дымоходы

Кирпичные дымоходы используются давно. При эксплуатации на их стенках оседает сажа. Разумеется, труба постепенно «зарастает», и тяга уменьшается. Возводят кирпичный дымоход на фундаменте одновременно со строительством дома.

Кирпичная труба подчеркивает строгость керамической черепицы

Дымоходы из керамики представляют собой сборную конструкцию из готовых огнеупорных элементов, герметично соединенных на торцах специальным замком и термостойкой мастикой. В отличие от кирпичных, у этих конструкций внутренняя поверхность совершенно гладкая и коррозиестойкая. Кроме того, у их стенок низкая теплопроводность, они меньше и легче, однако тоже требуют устройства серьезного фундамента.

Сварные дымоходы из стальных труб подвержены коррозии, особенно если в отходящих газах котла имеется большой процент окислов серы. Именно они при соединении с конденсатом образуют кислоты. Следует отметить, что монтаж дымоходов из сварных труб — трудоемкий и длительный процесс.

В едином блоке-колодце собраны все дымовые и вентиляционные трубы коттеджа

Дымоходы из нержавеющей стали отличаются низкой теплоемкостью, устойчивы к коррозии, долговечны и просты в монтаже. Они заметно легче кирпичных или керамических и подходят для работы с любыми котлами-каминами, работающими на всех видах топлива, при максимальной температуре отходящих газов.

Применение трубы из нержавеющей стали не только решит проблему конденсата, но и улучшит тягу в дымоходе. Гладкие внутренние стенки снижают аэродинамическое сопротивление при прохождении печных газов через трубу, а это препятствует отложению сажи.

Для чистки дымохода лучше пригласить профессионала

Дымоходы из нержавеющей стали бывают двух типов: однослойные и утепленные. Последние состоят из трех слоев: наружная и внутренняя стенки — из стали, а между ними проложен слой утеплителя (обычно базальтовой ваты).

Важно: тут я хотел бы предупредить бесконечно уважаемых мною Самоделкиных, желающих повторить эту заводскую конструкцию в домашних условиях. Дело в том, что в дымоходах используется специальная минеральная вата. В ее состав входит связующее, которое начинает плавиться при температуре около 750 °С. Эта вата — импортная. А традиционная минеральная вата и производимые из нее в РФ утеплители «замешаны» на связующем с температурным пределом около 250 °С. Что называется, почувствуйте разницу. В 500 °С! То есть такая вата совершенно непригодна для утепления раскаленных труб. Хотя отлично работает как обычный утеплитель строительных конструкций.

Постепенно получают признание на дачном рынке и стеклопластиковые дымоходы, которые отличаются высокой устойчивостью к конденсату. Стеклопластик легче алюминия и выдерживает температуру до 250°С. Его применяют, чтобы увеличить срок службы всей системы дымоудаления.

Как правило, вкладыш из стеклопластика используют вместе с другими видами дымоходных систем — кирпичным каналом, нержавеющей сталью или теплоизолированными трубами типа «сэндвич».

Особняком стоят горизонтальные дымоходы. Их применение весьма специфическое. Оно касается только нового поколения газовых котлов, оснащенных коаксиальными дымоходами (две трубы разного диаметра, одна в другой, расположены соосно).

Коаксиальный дымоход для газовых котлов с закрытой камерой сгорания

По одной части конструкции подается свежий воздух, а по другой эвакуируются отработанные газы.

Когда выбирать дымоход?

Самое разумное время для подбора нужного типа дымохода и определения его месторасположения в доме — это стадия проектирования. В этом случае можно учесть вышеперечисленные требования к системе дымоудаления и определиться с типом конструкции.

Сколько раз бывало, что на этапе строительства или в уже готовом доме выясняется, что установить дымоход в соответствии с нормативными документами не получится. Поэтому приходится выбирать другое место для отопительного котла или прибегать к сложной системе дымохода с «загогулинами» отводов. Иногда дело доходит и до горизонтальных участков, требующих установки вентилятора принудительной вытяжки.

Часто застройщик сталкивается с трудноразрешимыми проблемами. Например, в деревянном доме на ленточном фундаменте нельзя установить кирпичный или керамический дымоход, так как он требует отдельного фундамента под основание. Это легко объяснимо: бревенчатый дом дает усадку, поэтому две эти конструкции должны быть разделены.

Другой пример: из-за разных конструктивных ограничений дымоход приходится выносить за внешнюю стенку дома, что изменяет первоначальный облик здания. Редкая дымовая труба может украсить фасад загородного дома.

На стадии проектирования застройщик может определить сечение дымохода для будущего котла, а также определиться с местом его установки, что в будущем позволит установить котел необходимой мощности и размеров.

Подчеркну, что располагать дымоходы в теле наружных стен запрещено. Они размещаются либо отдельно идущим каналом (зачастую совместно с вентиляционными вытяжками), либо во внутренних стенах.

Об одной на удивление часто встречающейся ошибке следует сказать особо. Тем более, что она на виду в прямом и переносном смысле. Речь идет о неправильно рассчитанной в проекте высоте дымохода.

Оголовок дымохода максимально удален от поверхности крыши. И это понятно - ведь в качестве кровельного материала использована битумная черепица. Зачем рисковать?

Пропорции высоты дымоходов по отношению к уровню конька и расстоянию до него по горизонтали неизменны многие десятилетия. Исправление ошибок сводится к увеличению высоты трубы. В случае если дымоход сделан из нержавеющей стали, его попросту наращивают. Если труба кирпичная, то придется заниматься кладочными работами. А ведь для этого надо сооружать леса на уже готовой кровле. Все это ведет к незапланированным затратам.

А автор этой конструкции склонен к риску. Разве можно располагать обрез дымохода вплотную к кровле?! Это грубая ошибка!


Когда красота спорит с целесообразностью

В последнее десятилетие многие дымоходы начали украшать оголовками, так называемыми «зонтиками».

Необычное решение оголовка дымохода

Упомянутыми выше «Правилами производства трубо-печных работ» установка каких-либо предметов на верхнем обрезе дымохода запрещена. Причина ясна и легко объяснима. Ведь при эксплуатации оголовков там может скапливаться конденсат, который зимой превращается в лед, уменьшающий или даже перекрывающий выходное отверстие. В таком случае дым повалит прямиком в «избу».

Массовая установка оголовков на верхний обрез дымохода объясняется стремлением к красоте, которое нынче прикрывается термином «дизайн». Бояться попадания дождя-снега в современные дымоходы нет оснований. В их конструкции, внизу канала, предусмотрены конденсатосборники, собирающие излишнюю влагу и удаляющие ее.  Если вы все-таки не представляете своей крыши без фирменного «зонтика», то его надо делать стоечным, то есть укрепленным на отдельных, желательно узких, стойках. Учтите, что расстояние между верхним обрезом дымохода и нижней частью «зонтика» должно быть не меньше 30 см.

Такой мощный зонтик склонен образовывать ледяные торосы вокруг дымохода

Попутно упомяну и дымоходы, работающие в паре с каминами. В этом случае  уместно и технически грамотно будет смонтировать в верхней части канала сетку-искрогаситель. Это не только мера пожарной профилактики, но и залог того, что птицы не совьют себе там гнездо. Даже зимой неработающий каминный дымоход пропускает через себя теплый воздух (работая системой естественной вентиляции) и делает канал вполне «гостеприимным» для пернатых.


Как чистить дымоход камина

Когда сухие поленья так романтично сгорают в камине, при этом образуются совсем не романтические окислы и смолистые вещества. Все это уходит в дымоход, частично оседая на его стенках в виде сажи и копоти. Когда в трубе скапливается много сажи, внутреннее сечение канала уменьшается и выход газов затрудняется. Это:
  1. во-первых, мешает свободному сгоранию топлива,
  2. во-вторых, вызывает риск воспламенения дымохода,
  3. в-третьих, грозит людям отравлением угарным газом.

Чистка дымохода необходимый компонент грамотной эксплуатации всей отопительной системы

Если камин разжигается изредка, то его дымоход нужно осматривать несколько раз в год и ежегодно чистить. При регулярных топках это нужно делать каждый месяц. При этом топку освобождают от золы с помощью веника и совка, а стенки камина очищают от копоти специальными средствами.

Народная мудрость подсказывает стопроцентно экологичный вариант — прочищать дымоходы сжиганием осиновых дров. Они дают сухой сильный жар и обеспечивают такую мощную тягу, что всю не прогоревшую сажу буквально выносит за пределы дома. Для тех же целей в печь подкладывают и сухие картофельные очистки.

Есть и специальные химикаты, которые могут удалять небольшие отложения сажи и препятствовать их образованию в будущем. Самое известное средство — полено «Трубочист». Продукты его сгорания содержат минеральные добавки, которые прилипают к отложениям сажи на стенках дымохода и, взаимодействуя с ними на протяжении одной–двух недель, постепенно их разрушают. Впрочем, оно не заменяет регулярную проверку и профессиональную чистку.

Самый эффективный способ — чистка дымохода специальными щетками с составной ручкой. Хотя, признаться, чистой эту работу не назовешь:

  1. Удалите из топки все незакрепленные части и предметы.
  2. Отодвиньте мебель от камина или по крайней мере прикройте ее куском материи, которую не жалко.
  3. Завесьте топочное отверстие, чтобы оно оставалось достаточно плотно закрытым.
  4. Зафиксируйте щетку на первом звене ручки и введите ее в дымоход над топкой за простыней, не нарушая завесы.
  5. Затем подсоедините следующее звено ручки и начинайте продвигать щетку вверх по дымоходу. Продолжайте подсоединять очередные звенья и толкать щетку вверх, пока не почувствуете ослабление сопротивления в момент выхода щетки из оголовка трубы. Если на трубе установлен зонтик, будьте осторожны — постарайтесь предугадать момент, чтобы не сорвать колпак.
  6. Вытягивайте щетку из дымохода плавно и постепенно, отвинчивая звенья по мере их выхода.

В заключение хочу подчеркнуть, что дымоход — составная часть инженерных систем дома, причем часть весьма ответственная и в чем-то даже пожароопасная. И ее внешний сугубо статический вид не должен расхолаживать хозяев. При эксплуатации отопительного оборудования дымоход работает постоянно, причем весьма напряженно. Поэтому от вас требуется регулярная добросовестная проверка и чистка этой инженерной конструкции.

виды (дровяные, угольные), схемы и устройство своими руками

Здравствуйте, дорогой читатель! Мы любим отдыхать за городом, но в холодное время года любимую дачу необходимо обогреть. Современные печи значительно отличаются от своих старинных собратьев, в первую очередь по удобству эксплуатации и КПД, но в то же время более требовательны к качеству топлива и особенностям конструкции.

Дымоходы для печей длительного горения имеют некоторые специфические требования к конструкции. В нашей статье мы расскажем об установке дымовых труб к отопительным агрегатам длительного горения своими руками.

Что это такое и для чего он нужен

Дымоход – устройство для вывода в атмосферу продуктов сгорания топлива. Обычно имеет вид трубы, установленной вертикально возле отопительного агрегата или насаженной на него.

Одновременно изолирует газы от горючих материалов и конструкций здания. Дымоудаление охраняет жилье и жильцов от пожара и отравления углекислым и угарным газом.

Как устроен дымоход

Для современных печей длительного горения практически не применяют традиционные кирпичные трубы. Современные дымоходы из керамики или сэндвич-труб имеют модули для подключения к печи, для сбора конденсата, вертикальные, для прочистки. Керамические конструкции имеют внешний каркас из керамзитобетона, утеплитель из минеральной ваты в промежутке между керамической трубой и каркасом. Модули сэндвич-труб состоят из внешней и внутренней стальной оболочки и утеплителя между ними.

Сверху на дымоходе должен в обязательном порядке стоять дефлектор.

Принцип работы

В основе принципа работы дымоотводов лежит способность газов расширяться при повышении температуры, при этом их плотность уменьшается, они поднимаются вверх, давление в топке уменьшается и в нее подсасывается снизу холодный воздух. Чем выше температура отходящих газов – тем сильнее тяга в трубе.

Виды и конструкции

Виды дымовых труб по материалу изготовления:

  • кирпичные;
  • металлические — однослойные и трехслойные с утеплителем;
  • асбоцементные;
  • железобетонные;
  • керамические.

Виды дымоходов по конструкции:

  • стенные – традиционные кирпичные конструкции из красного кирпича, составляющие одно целое со стеной. Низ конструкции опирается на фундамент стены;
  • коренные – отдельно стоящая конструкция, имеющая отдельный фундамент, чаще всего расположенная снаружи у стены дома, чаще всего кирпичная с вкладышем или керамическая;
  • насадные – устанавливаются (насаживаются) на печку или камин, имеют небольшой вес. Практически таким методом монтируются однослойные металлические дымоходы или трубы-сэндвич;
  • современные сборные конструкции из стали, подвешенные на несущих конструкциях и не имеющие фундамента;
  • можно еще упомянуть коаксиальные конструкции из двух труб системы Шидель, в которых поступающий воздух и отходящие газы идут противотоком (самый известный пример — горизонтальные трубы, применяемые для подключения газовых котлов).

Какой лучше выбрать

Когда говорят о печах длительного горения, обычно подразумевают твердотопливные котлы на самых различных видах топлива:

  • дрова;
  • пеллеты;
  • торф;
  • уголь.

Чаще всего речь идет о всевозможных дровяных металлических печах, печах-каминах, булерьянах с основным методом передачи тепла в помещение способом конвекции.

Современное оборудование имеет КПД от 87% у пиролизных агрегатов до 92% у пеллетных. Топливо сгорает почти практически полностью, при этом выделяется немного серной, азотной и других кислот и много влаги. При подъеме не очень горячих отработанных газов они охлаждаются о стенки дымохода и выпадают в виде агрессивного конденсата.

Старые кирпичные и асбестоцементные дымоходы не слишком устойчивы к кислотам и требуют установки внутреннего вкладыша из нержавейки. Кроме того, их необходимо дополнительно утеплять – а на высоте выполнять утепление не слишком удобно. Если есть возможность, такие дымоходы лучше не использовать.

Стальные однослойные конструкции без утепления применять в принципе нельзя – конденсат испортит печь, а в морозы может вообще потушить огонь в топке. С утеплением – монтировать сложно и хлопотно, зато не очень дорого. Но ненадолго – максимум на 10 лет.

Оптимальным вариантом являются керамические конструкции и «сэндвич». Они имеют высокую кислотостойкость, очень большой срок службы, устойчивость к коррозии гладкую внутреннюю поверхность, хорошую теплоизоляцию, большой ассортимент готовых модулей заводского изготовления, быстрый монтаж, легкий ремонт. Сэндвич имеет небольшой вес. Серьезным преимуществом керамики является долговечность (до 50 лет) и способность выдерживать высокие температуры. Оба вида конструкций можно устанавливать и внутри и снаружи здания. Недостатки: немалая цена, керамика довольно хрупкая и имеет относительно сложный монтаж, требует фундамента.

Лучший выбор – керамика или сэндвич. Покупать – с гарантией в строительном супермаркете.

Внешняя оболочка сэндвича не должна быть толщиной 0,5-0,7 мм – только 1 мм (не должна гнуться при продавливании рукой).

Сделать самому или заказать

Решение этого вопроса зависит от очень многих факторов:

  • наличия хотя бы минимальных строительных навыков;
  • наличие минимум двух помощников;
  • конструкции кровли – на плоских кровлях проводить монтаж не в пример проще;
  • конструкции дымоотвода;
  • и даже наличия у Вас боязни высоты.

Идеальный выбор – самые прогрессивные сэндвич и керамика. Сэндвич намного проще монтируется и его легче установить самостоятельно: керамика хрупче, наличие фундамента и наружного короба усложняет проведение работ – ее монтаж лучше доверить профессионалам.

Самостоятельное изготовление труб – нонсенс. Можно своими руками сложить кирпичную трубу – но это достаточно сложно, не каждый каменщик выложит ровную вертикальную кладку. Асбестобетонные и стальные трубы с утеплением можно установить самостоятельно, но это неудачный выбор.

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

  • минимальная высота должна составлять не менее 5 метров от точки горения или колосниковой решетки;
  • труба должна возвышаться над плоской кровлей на высоту не менее 1 метр;
  • при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 0,5 м;
  • при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба может быть не ниже конька;
  • при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;

  • максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1 м, суммарная длина их проекций на горизонталь не должна превышать 2 м. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Требования пожаробезопасности к дымоходам

Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 0,25 м; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

Необходимо защищать строительные конструкции из горючих материалов с помощью цементной или гипсовой штукатурки по сетке толщиной не менее 25 мм.

Если кровля покрыта горючими материалами (рубероидом, битумной черепицей, ондулином), или на ней могут скапливаться листья, пух  — на оголовок трубы обязательно следует устанавливать искрогаситель из сетки.

Сила тяги

Факторы, влияющие на силу тяги:

  • высоты конструкции;
  • состояния внутреннего канала – гладкости стенок, регулярности очистки от сажи;

наличия наклонных или горизонтальных участков. Для труб  агрегатов длительного горения наличие горизонтальных и наклонных участков не допускается, так как отходящие газы имеют невысокую температуру и удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;

  • установки дефлектора;
  • качества и толщины утепления;
  • подвода воздуха к топке.

Ваша безопасность зависит от наличия и силы тяги, поэтому необходимо проверить наличие тяги и принять меры к очистке канала от сажи, обледенения оголовка трубы.

Изготовление и установка дымохода своими руками

Установка труб из оцинковки и нержавейки с утеплением мы рассматривать не будем – это уже прошлый век.

Из каких материалов лучше сделать

Выбор оптимального материала расписан выше. Изготовить сэндвич или керамику своими руками нельзя.

Здесь мы рассмотрим установку своими руками самых прогрессивных керамических труб, имеющих к тому же самый сложный монтаж. Сэндвичные трубы имеют модули, по назначению и конструкции напоминающие керамические, и их монтаж не составляет особого труда. Главное – не забыть промазать герметиком стыки и дополнительно утеплить места прохода через перекрытие и кровлю.

Чертеж и схемы

От параметров трубы зависит жизнь жильцов дома. Поэтому начинать работу без начерченного чертежа или хотя бы подробных схем нельзя!  До начала работ необходимо тщательно замерить высоту помещения, чердака, перекрытий. Затем сделать схему или чертеж и определить сколько и каких комплектующих Вам понадобится.

Не лишним будет свести всю информацию в таблицу – это поможет при закупке.

Расчет размеров

Высоту трубы определяем с учетом высоты здания и требований СНиП 41-01-2003 (см. выше).

По диаметру выходного патрубка отопительного агрегата определяем внутренний диаметр дымохода – они должны быть равны.

Видео по монтажу

Все тонкости монтажа керамики и сэндвича можно увидеть на нашем видео.

Особенности монтажа

Порядок монтажа дымохода из керамики:

  • фундамент для установки трубы должен быть идеально ровным – никакие перекосы при установке не допускаются;
  • для герметизации швов между модулями применяют специальный кислотостойкий раствор. Разводят его в соответствии с инструкцией на упаковке небольшими порциями непосредственно перед применением – иначе он застынет к концу монтажных работ;
  • на фундамент устанавливается внешний керамзитобетонный корпус;
  • в него вставляется утеплитель и армирующие элементы; их удобно нарезать кусками по 1,5 м. при необходимости соединить два армирующих прута их просто вставляют в отверстия в блоках корпуса с перехлестом не менее 100 мм. Отверстия с армирующими прутьями необходимо заполнить цементным раствором;
  • стыки блоков корпуса также скрепляют цементным раствором;
  • устанавливается модуль с резервуаром для конденсата и трубкой для его отвода;
  • в дальнейшем элементы трубы монтируются в таком же порядке — корпус, утеплитель, керамика;
  • при необходимости в керамзитобетонных элементах с помощью болгарки вырезаются отверстия;
  • затем монтируется модуль с ревизионной дверцей или тройник для прочистки;
  • затем монтируется тройник для подключения котла или камина;
  • затем монтируются трубы;
  • излишки раствора следует вытирать мокрой губкой;
  • при проходе через кровлю труба крепится при помощи специальных хомутов.

После монтажа всех конструкций производится декоративная отделка внешнего керамзитобетонного корпуса и монтаж дефлектора.

Частые ошибки и проблемы при установке

Самой существенной и опасной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом. Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.

Если дымовая труба выходит на кровлю в одном блоке с вентканалами (существует такая модификация – в одном корпусе проходит и дымовая, и вентиляционная труба), то дымовая должна быть выше вентиляционной, желательно на 500 мм.

В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.

Обслуживание и чистка

Регулярная чистка дымоходов позволит избежать пожара и опрокидывания тяги. Периодичность чисток – 2 раза в год. Можно провести механическую чистку, можно воспользоваться химическим методом – сжигать в топке специальные средства. Но следует учесть, что эти спецполенья горят при очень высокой температуре и способствуют более быстрому прогоранию дымохода.

Необходимо своевременно удалять намерзшую на верх трубы наледь и сосульки – они уменьшают тягу и возникает опасность отравления угарным газом.

Советы специалистов

Высокую трубу следует укрепить растяжками.

Современные сэндвич- и керамические дымопроводы уже имеют утепление, и утеплять необходимо только места прохода труб через стены и перекрытия.

При монтаже сэндвича необходимо обязательно пользоваться специальным герметиком в высокой температурой эксплуатации (продавцы часто предлагают автомобильный герметик с температурой эксплуатации 500° — он не подходит.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему счастливого зимнего отдыха на хорошо натопленной даче. Подписывайтесь на нашу рассылку – и Вы всегда будете в курсе самой полезной информации по устройству и ремонту частного дома или квартиры. Приводите своих друзей на наш сайт, делитесь с ними в соцсетях нужной информацией.

Загрузка...

виды, устройство и монтаж дымовой трубы своими руками

Здравствуйте, уважаемый читатель! В сегодняшней статье мы рассмотрим такой важный элемент системы отопления, как дымоход металлический. Вы узнаете, как устроены дымоходы, познакомитесь с разнообразием их видов и конструкций, особенностями монтажа, рекомендациями специалистов.

Что это такое и для чего он нужен

Данное устройство предназначено для вывода дыма и газов из нагревательных приборов во внешнюю среду. Оно представляет собой дымовой канал различной формы и площади сечения.

Другой важной функцией канала является обеспечение должной тяги в топливной системе.

Дымоудаляющие конструкции обязательно нужны для печей, каминов, газовых котлов.

Ранее, при преобладании печного отопления, они возводились в основном из кирпича. С появлением газовых агрегатов широкое распространение получили стальные дымовые трубы.

Как устроен дымоход

Основу металлического дымоотвода составляют трубы из металла разной длины. Конструкция позволяет легко соединять их раструбным методом. Для изгибов трубопровода предназначены колена и тройники. Крепежом служат обжимные хомуты, кронштейны.

Сверху устанавливают оголовок. Он предохраняет отвод от снега и дождя, служит для увеличения тяги, украшения крыши.

Эффективную работу обеспечивают также подставки, патрубки, дефлекторы, искрогасители и другие детали, требующиеся для монтажа дымоудаляющего устройства.

Принцип работы

В основе работы дымоотвода положен эффект тяги, который создается от разности температур внизу и вверху дымопровода. Горячий воздух всегда легче холодного, поэтому он поднимается к верху.

Чем сильнее разность температуры воздуха внутри печи и на улице, чем выше высота отвода, тем сильнее тяга.

Виды и конструкции

По виду конструкций металлические дымоходы подразделяют на:

  • одностенные. Используют в качестве временных отводов, например, для печи в банях;
  • двуслойные, получившие название «сэндвич». Они состоят из внутренней и внешней труб, между которыми прокладывается утеплитель;
  • коаксиальные дымоотводы. Конструкция из двух каналов, осуществляющая одновременно вывод дыма и подачу кислорода в топку. Используется только для отопительных приборов с закрытой камерой сгорания.

Различают также:

  • прямые дымоходы. Они устанавливаются вертикально и выводятся через крышу наружу;
  • боковые пристяжные. Выводятся с помощью колена наружу и монтируются по стене дома;
  • боковые внутренние выходят в дымовую шахту, встроенную в стене, или сами встраиваются в несущую стену дома.

Стальные дымоотводы делают из различных металлов.

Из черной стали

Дымоходы из этого материала имеют низкую стоимость. Они обладают не самыми лучшими прочностными характеристиками, но могут стабильно выдерживать температуру до 500C.

Для увеличения срока службы применяют эмалированные изделия, трубы с утолщенными стенками. Дымоотводы такого вида устанавливают чаще на дачах, в банях, где отопительные приборы используются не так интенсивно.

Из низколегированной стали

Небольшие добавки легирующих компонентов придают таким отводам повышенные коррозиостойкость и прочность. Способны выдержать рабочую температуру 1200 oC. Могут подключаться к очагам, работающим на твердом топливе.

Из оцинкованного железа

Трубы из этого материала практически не ржавеют, цена на них ниже, чем на нержавейку. Однако, существуют опасения об их отрицательном влиянии на здоровье человека. При температуре нагрева свыше 419С, цинк начинает выделять ядовитые испарения.

В связи с этим рекомендуется использовать оцинкованные изделия в системах с низкой рабочей температурой до 350С. Нет никаких противопоказаний для применения их в дымоудаляющих устройствах типа «сендвич». Здесь внутренний канал исполняется нержавейкой, внешний – оцинковкой.

Следует также заметить, что оцинкованный канал, установленный без утепления, прослужит всего 1-2 отопительных сезона.

Из нержавейки

Данный вид стали имеет высокую жаропрочность и устойчивость к влиянию кислот и влаги. Дымопроводы из нержавеющей стали изготовляют как одинарного, так и двуслойного типа. Переносят температуру в пиковой нагрузке до 850 C.

Одинарные конструкции применяют в качестве внутренней части отводов и для гильзования кирпичных дымоходов. Изделие вставляют во-внутрь старого кирпичного канала и подсоединяют к патрубку котла.

Двуслойные утепленные дымоотводы стали самыми распространенными. Они хорошо задерживают тепло, благодаря чему стабильно обеспечивают должную тягу.

Какой лучше выбрать

Наилучшими техническими характеристиками и функциональностью обладают дымоотводы «сендвич», изготовленные из нержавейки. Их единственный минус – высокая цена.

Несколько дешевле обойдется утепленная двойная конструкция с внешней оцинкованной поверхностью.

Одностенный стальной в кирпичном футляре подойдет в регионах с умеренным климатом.

Преимущества и недостатки

К преимуществам металлических дымоотводов по сравнению с кирпичными относят:

  • легкость конструкции, вариативность сборочной конфигурации;
  • оптимальное соотношение цены, качества, удобства монтажа;
  • простой и быстрый процесс сборки и установки конструкции;
  • гладкую поверхность внутренних стен, на которых не задерживаются продукты горения.

У металлических дымоходов существуют ограничения, которые следует отнести к их недостаткам:

  • высокая стоимость отдельных конструкций из нержавейки;
  • невозможность использования при постоянных рабочих температурах свыше 500С;
  • за исключением нержавейки определенных видов, дымоотводы из других металлов сильно подвержены ржавчине.

Срок службы такого дымохода

Дымоходы из нержавеющего сплава AISI 321, обладающего наилучшим соотношением цена-качество, будут служить и дольше 30 лет.

Да и другие нержавеющие стали – надежные в плане долголетия материалы.

Одностенные стальные устройства прослужат не более двух отопительных сезонов.

Сделать самому или заказать

На первый взгляд обустройство дымохода может показаться простым делом. Но следует иметь в виду, что ошибки в проектировании и сборке дымопровода могут привести к появлению в доме угарного газа, спровоцировать пожар в деревянных перекрытиях, в лучшем случае, уменьшить КПД вашего отопительного устройства. Поэтому надежнее и проще всего заказать установку опытным профессионалам.

Советы по выбору

Выбор дымоудаляющего устройства обусловлен типом отопительного прибора. Следует определить мощность аппарата, его максимальную рабочую температуру, рассчитать диаметр будущего дымоотвода.

Далее определяются с конфигурацией – устройство будет прямой или боковой формы.

Коаксиальный дымоход подойдет только для котла с закрытой камерой сгорания.

Строительные нормативы

Возведение дымоудаляющего устройства требует соблюдения строительных правил, изложенных в СНиП.

Перечислим основные из них:

  • высота прямого дымохода для обеспечения нормальной тяги должна быть не менее 5 метров;
  • над коньком крыши он должен возвышаться на 50 см, а находиться от него на расстоянии 150 см;
  • соединения труб в выходных или проходных отверстиях стены и перекрытий запрещены;
  • диаметр дымового канала не должен быть уже Ø выходного узла нагревательного агрегата;
  • пристяжные дымоходы не должны иметь более трех изгибов на всей протяженности канала.

Требования пожаробезопасности

Главное требование – все места сопряжения дымового прохода с деревянными конструкциями (стеной, перекрытием) обязательно изолируются несгораемым материалом.

В противопожарных целях на оголовок дымопровода надевают искрогаситель, рекомендуемый производителем.

Сила тяги

Тяга прямого дымового канала зависит от его диаметра и высоты. Для правильного подбора этих параметров пользуются специальной таблицей. Высота в 5 м считается оптимальной.

Для горизонтальных пристяжных каналов длина, обеспечивающая тяговое усилие – 3 метра.

При сочетании и тех и других участков, рекомендуют увеличивать высоту трубы на один метр на каждый метр горизонтального участка.

Чтобы усилить тягу, можно применить один их следующих вариантов:

  • нарастить высоту отвода над крышей;
  • прикрепить на оголовок специальный флюгер;
  • использовать электрический дымосос.

Изготовление и установка дымохода своими руками

Правильный выбор и грамотная установка готового комплекта дымохода имеет важное значение для его дальнейшего функционирования. Разумно будет поручить такую работу профессионалам. Если вы имеете соответствующие навыки и уверены в своих силах, собрать и установить дымоудаляющее устройство можно самостоятельно.

Процесс установки включает следующие этапы:

  1. определение конфигурации дымохода;
  2. расчет необходимого размера труб в зависимости от мощности и размера выходного патрубка отопительного прибора;
  3. разметка проходных отверстий на стене и перекрытиях;
  4. просверливание данных отверстий;
  5. укладка в них термоизоляции;
  6. присоединение начального участка трубы к нагревательному прибору;
  7. сборка и крепление узлов дымопровода, вывод конечной части наружу;
  8. закрепление рукава в выходных отверстиях;
  9. установка на конце дымохода ветрозащиты и элементов, предупреждающих образование конденсата и его замерзание на выходе трубы;
  10. отделка дымоотвода, как на крыше, так и изнутри.

Чертеж и схемы

Расчет размеров

Определяем мощность нагревательного прибора.

Измеряем сечение выходного патрубка котла или печи.

По таблице рассчитываем размеры дымовой трубы:

Видео по монтажу

Данное видео подробно демонстрирует установку 5-метрового дымохода: https://youtu.be/-sllFRzPN30

Установка дымохода в частном доме:

Особенности монтажа

Установку проектируют так, чтобы большая часть дымопровода находилась в помещении. Тем самым сокращают теплопотери.

Правильную сборку дымоотвода начинают от отопительного прибора. Соединения труб осуществляют раструбным методом: верхнюю деталь вставляют в нижнюю до защелки, если её нет – на половину диаметра канала.

Крепления к стене располагаются на шаге не менее 1,5 метра друг от друга. Отводы и тройники монтируются на отдельных кронштейнах.

Не допускается соприкосновение элементов конструкции с коммуникациями дома.

Частые ошибки и проблемы при установке

Малая высота дымоходного устройства. В результате теряется тяга.

Выход дымовой трубы должен быть выше вентиляционных каналов, если они сконструированы в одном блоке. Иначе возникает обратная тяга.

Выбор дымоотвода, руководствуясь только малой ценой. Одностенные трубы из черного металла, тонкая оцинковка подойдут только как временные устройства. Даже из нержавейки не все марки являются достаточно жаропрочными. Предпочтение надо отдавать сплавам, выдерживающим 700 oС и выше: AISI 304, 309, 316, 321.

Обслуживание и чистка

Стальные дымоходы осматривают раз в году на предмет оценки общего состояния, проверяют крепления и соединения.

Перед отопительным сезоном проводят чистку. Причем для этого лучше воспользоваться порошком «Трубочист», который достаточно добавить в топку печи или камина, и его выделения при сгорании растворят загрязнения в трубе.

Советы специалистов

Самая высокая температура системы наблюдается в месте присоединения дымовода к теплогенератору. Поэтому начальная часть утепленного дымопровода должна быть неутепленной, из жаростойкого материала, чтобы не допустить перегрева.

Конденсатосборник лучше размещать внутри помещения. На улице в сильный мороз он может превратиться в лёд и разорвать ёмкость.

Традиционный грибок-зонтик плохо справляется с гашением искр, ветрозащитой. Взамен рекомендуется на верх прямой трубы устанавливать дефлектор, который фиксируется саморезами.

Как утеплить

Утепление дымохода – актуальная задача в условиях российского климата.

Для этого уже придумали систему сэндвича, когда на отводной канал надевается труба из утеплителя, а на неё – внешняя труба, выполняющая роль защитного короба.

Так называемая двуслойная система с утеплителем получила сейчас широкое распространение.

Подобную конструкцию можно смастерить самостоятельно. В качестве утеплителя применяется базальтовая вата, которая накладывается на внутреннюю часть, обматывается армированной сеткой и поверх надевается внешняя труба.

Заключение

Мы рассмотрели основные вопросы, связанные с функционированием дымоходов. Надеемся, что полученная вами информация принесет конкретную пользу. Желаем вам успехов в благоустройстве дома, подписывайтесь на наши статьи, делитесь своим опытом в соцсетях.

Загрузка...

Дымоход из стальной трубы своими рукам։ изготовление и установка, чертежи и схемы

Доброго денёчка!

Если Ваш дом не подключён к центральной системе отопления, придётся устанавливать индивидуальный теплогенерирующий прибор. Что бы это ни было котёл, печь, камин или комплекс, состоящий из нескольких приборов сразу, придётся продумывать концепцию отведения продуктов сгорания топлива. И в данной статье мы расскажем, как обустроить дымоход из стальной трубы своими руками.

Что это такое и для чего он нужен

Стальной дымоход – основной конструктивный элемент отопительного прибора, представляющий собой железный трубопровод по которому посредством естественной силы тяги удаляются образовавшиеся в процессе горения газы и дым.

Как устроен дымоход

Дымоход выполняется в форме металлической трубы, отходящей от камеры сгорания теплогенерирующего агрегата и собранной из нескольких элементов, герметично соединённых между собой. Тем не менее его конструкция и конфигурация может видоизменяться в зависимости от особенностей помещения, места его расположения и схемы разводки.

Принцип работы

  • Сгорающее в топке топливо поднимает температуру порой до 1000⁰C, при этом горячий воздух становится лёгким и устремляется вверх.
  • Поступающий извне прохладный воздух, насыщенный кислородом, наоборот тяжелее.
  • Эта температурная разница запускает процесс естественной конвекции.
  • В результате в контуре возникает так называемая сила тяги, выводящая наружу вредные газы, дым и сажу.

Виды и конструкции

Дымовые трубы производятся из следующих типов стали:

  • Легированной (с эмалевым покрытием и без).
  • Зеркальной нержавейки.
  • Оцинкованной.

Стальные дымоходы бывают 2 моделей:

  • Одностенные (однотрубные).

Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.

  • Двустенные (двухтрубные).

Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую. Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:

  1. Утепление трубопровода при его размещении на улице.
  2. Предотвращение образования конденсата.
  3. Обеспечение нормального уровня тяги.

Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.

Различаются дымоходы и по типу конструкционного решения:

  • Расположение дымоходного контура внутри или снаружи помещения.

Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.

Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.

  • По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки.

Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.

  • По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными.

Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.

Преимущества и недостатки

У стальных дымоходов масса достоинств:

  • Гладкость внутренних стенок минимизирует оседание сажи.
  • Высокие прочностные характеристики и долговечность.
  • Незначительный вес конструкции и, как следствие, отсутствие необходимости в обустройстве отдельной фундаментной платформы.
  • Эстетичность и возможность реализации любых конфигурационных решений.
  • Лёгкость монтажа и возможность осуществления монтажных работ без привлечения узкоспециализированных профессионалов (сборка происходит по принципу конструктора).
  • Ремонтопригодность, простота в обслуживании и уходе.
  • Самая низкая цена по сравнению с дымоходами из других материалов.

Конечно же, железные конструкции обладают и некоторыми недостатками:

  • Металл склонен к коррозии, поэтому образование в контуре конденсата способно сократить срок его эксплуатации.
  • Долговременное воздействие слишком высоких температур может привести к оплавлению и прогоранию трубы.

Срок службы стального дымохода

В среднем период эксплуатации стальных каналов дымоудаления составляет порядка 50 лет. Однако следует отметить, что характеристики стали предопределяют и срок службы дымохода:

  • Оцинковка менее устойчива к коррозии. Образование внутри оцинкованного дымохода конденсата неизбежно сокращает срок его «жизни» до 10-20 лет.
  • Нержавейка и особо прочная легированная сталь могут прослужить и более 100 лет.

Кроме того понятно, что чем толще металлический лист, тем длиннее период его эксплуатации.

Сделать самому или заказать

Необходимо помнить, что ошибки, допущенные в процессе монтажа, могут обернуться самыми неблагоприятными последствиями – отравлением угарными газами и даже пожаром. Лучше всего обратиться за помощью к профессионалам, отдавая предпочтение только проверенным компаниям.

Однако одно из ключевых преимуществ стальных дымоходных контуров заключается в возможности его обустройства собственными силами. Более того даже сами трубы вполне можно изготовить самостоятельно, что позволит существенно сэкономить строительный бюджет и подобрать наиболее оптимальный для магистрали диаметр. Если же Вы обладаете достаточными инженерными и строительными знаниями и навыками и готовы взять на себя ответственность за функционирование дымохода, можете приступать к самостоятельной реализации проекта.

Советы по выбору

Выбирая дымоходный канал, руководствуйтесь:

  • Мощностью теплогенерирующего прибора.
  • Топливом, на котором он будет работать.
  • Температурой горения топлива и, соответственно, дымовых газов.
  • Давлением в контуре.
  • Типом топки (при открытой топке температура нагрева газов увеличивается в 1,5 раза).
  • Режимом протапливания (интенсивная эксплуатация теплогенератора способна довести температуру дымовых газов на входе в контур до 1000⁰C).
  • Местом размещения дымохода (внутри или снаружи здания).

Какая сталь лучше для дымохода

Сталь для дымоходных контуров должна соответствовать ряду требований. Она должна быть стойкой к воздействию:

  • Высоких температур.
  • Возгоранию сажи.
  • Влаги, вызывающей коррозию металла.
  • Агрессивных веществ (кислот и щелочей), образующихся в трубе в результате химической реакции конденсата и продуктов горения топлива.

Наилучшими показателями прочности обладает легированная сталь, содержащая в своём составе химические элементы (хром, медь, никель и др.), улучшающие стойкость металла к коррозии и разрушению.

Нержавеющая сталь практически не уступает легированной по прочности, но стоит дешевле, поэтому пользуется наибольшим спросом. Ещё меньшая стоимость у оцинковки, однако, она характеризуется недостаточным антикоррозийным сопротивлением и требует тщательного утепления для предотвращения возникновения резкой разницы в температурных режимах, которая становится причиной образования конденсата. Кроме того оцинкованная сталь не достаточно жароустойчива, поэтому используется только в комплексе с газовым оборудованием.

Выбирая сталь, следует руководствоваться коэффициентами жаростойкости материала, который устанавливается для каждого типа теплогенератора и вида топлива отдельно в зависимости от КПД. Он может существенно разниться между разными марками одного и того же металла:

Сравнительная характеристика нержавеющей стали марки AISI

Марка AISI 439 AISI 304 AISI 316 AISI 310 AISI 321
Устойчивость к коррозии хорошая высокая высокая высокая высокая
Рабочая температура до 600º С до 300º С до 450º С до 1000º С до 800º С
Газ + + + + +
Древесина + + +
Уголь +
Жидкое топливо +
Торфобрикеты +

Строительные нормативы

Работы по обустройству дымовых каналов должны производиться в соответствии с требованиями СНиП 2.04.05. Если речь идёт о газовом оборудовании придётся ознакомиться с положениями СНиП II-35.

Обозначим основные требования:

  • Один теплогенератор – один дымоход. Т.е. для каждого отопительного прибора (печи, камина, котла) должен устанавливаться отдельная дымоотводящая магистраль.
  • Не допускается прокладка канала дымоотведения вблизи других инженерных коммуникаций: электричества, водопровода и газопровода. Расстояние между ними должно быть не менее 1,2 м.
  • Абсолютная герметичность контура. Это не только исключит возможность утечки токсичных угарных газов, но и предотвратит выход пламени за пределы шахты при случайном возгорании сажи.
  • Максимальная вертикальность. Допускается единичный уклон в 30⁰ или 45⁰ с последующим выравниванием канала дымоудаления. Если возникает необходимость в прокладывании горизонтального участка, то его длина не должна превышать 1 метра.
  • Обязательная установка не менее одного ревизионного люка.

  • Теплоизоляция канала должна предотвращать образование «точки росы» (конденсата) внутри трубопровода.
  • Высота дымоходного контура — не менее 5 метров, при этом уровень возвышения трубы над кровлей зависит от формы крыши и удалённости от козырька.

  • При выводе дымохода через фасадную стену для определения его высоты следует учитывать зоны ветрового подпора, образуемые окружающей средой (строениями, деревьями, рельефом).

Требования пожаробезопасности к дымоходам

Все работы должны выполняться с максимальной тщательностью, чтобы обеспечить абсолютную безопасность контура. Запрещено:

  • Располагать соединительные швы в местах прохода контура через перекрытия, стены и кровлю.
  • В чердачном помещении прокладывать горизонтальные участки и обустраивать ревизионные и очистные отверстия.
  • Приближать дымоходный канал к строительным конструкциям на расстояние ближе 38 см для деревянных строений и

Следование требованиям пожаробезопасности сделает дымоход и Ваш дом абсолютно надёжным:

  • При выводе трубы сквозь стену отверстие вырезается с минимальным запасом в 45 см с каждой стороны. Это отверстие гильзуется железным коробом или сэндвич-кольцом и заполняется керамзитом или асбестом, а затем закрывается крышкой из несгораемого материала. Эта конструкция позволяет предотвратить стену от перегрева.

  • При выводе дымохода через крышу прокладывается защитная прослойка из оцинкованной стали и утеплителя.

  • При прохождении дымоходной трубы близко к стене, последняя отделывается термо- и огнестойкими материалами.
  • Сверху дымоход должен оборудоваться дефлектор с мелкосетчатым искроуловителем.

Сила тяги

Тяга обеспечивает вывод продуктов горения через дымоходную шахту наружу. Крайне важно, чтобы этот процесс был максимально естественным, чему способствует правильная геометрия (конфигурация, диаметр и высота) и герметичность всего дымоудаляющего комплекса, а также обеспечение притока свежего воздуха извне.

Первые сигналы о проблемах с тягой — сложности с растопкой, нестабильное поведение пламени, его задувание или задымление помещения. При неработающей силе тяги эксплуатация прибора не безопасна и может привести к отравлению угарными газами.

Представленная схема иллюстрирует процесс проверки тяговой силы в дымоходе:

На функционирование тяги оказывают влияние и погодные условия, минимизировать воздействие которых можно посредством установки оборудования для принудительной тяги и дефлектора на оголовке трубы.

Изготовление и установка дымохода своими руками

Как мы уже говорили, существующие технологии позволяют не только установить самостоятельно дымоход, но и изготовить дымоходные трубы своими руками. Для этого понадобится:

  • Соответствующий целям металл.
  • Ножницы по металлу.
  • Деревянная или резиновая киянка.
  • Железный уголок.
  • Длинная прочная линейка.
  • «Пушка» — станок, загибающий лист в окружность.

Этапы работы:

  • Производится разметка и нарезка металлического листа на полосы необходимой длины и ширины.

  • Затем при помощи киянки и железного уголка края заготовок сгибаются в противоположных друг от друга направлениях сначала под прямым углом (90⁰), затем угол сгиба плавно доводится до 135-145⁰. Ширина загиба – 0,7 мм.
  • Заготовку размещают на станке и, простукивая резиновой киянкой, задают ему нужную форму.

  • Края заготовки сцепляют между собой. Снова размещают заготовку на станке и сплющивают шовное соединение киянкой. Для большей прочности швы следует заварить.

  • Для изготовления поворотных элементов, готовые трубы режутся и свариваются под нужным углом (не менее 90⁰):
  1. Чтобы получить поворот в 90⁰, трубы режутся под углом в 45⁰.
  2. Для изгиба в 120⁰, разрез производится под углом в 60⁰.
  3. Для поворота в 150⁰, трубы режутся под углом в 75⁰.

Важно. При монтаже самодельные трубы требуют обязательного утепления.

Чертеж и схемы

Перед монтажом необходимо подготовить проект и схему будущего дымохода, которая поможет определить необходимое количество материала, заранее просчитать длину дымохода в целом и отдельных участк

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
