Вязание арматуры: Как вязать арматуру — подробное описание схем и способов

alexxlab 0 Комментариев

Содержание

Как правильно вязать арматуру для фундамента + схема

Содержание статьи

  • 1 Правила и схемы вязки арматуры
  • 2 Ленточный фундамент
  • 3 Плитный фундамент
  • 4 Ростверк
  • 5 Столбы и сваи

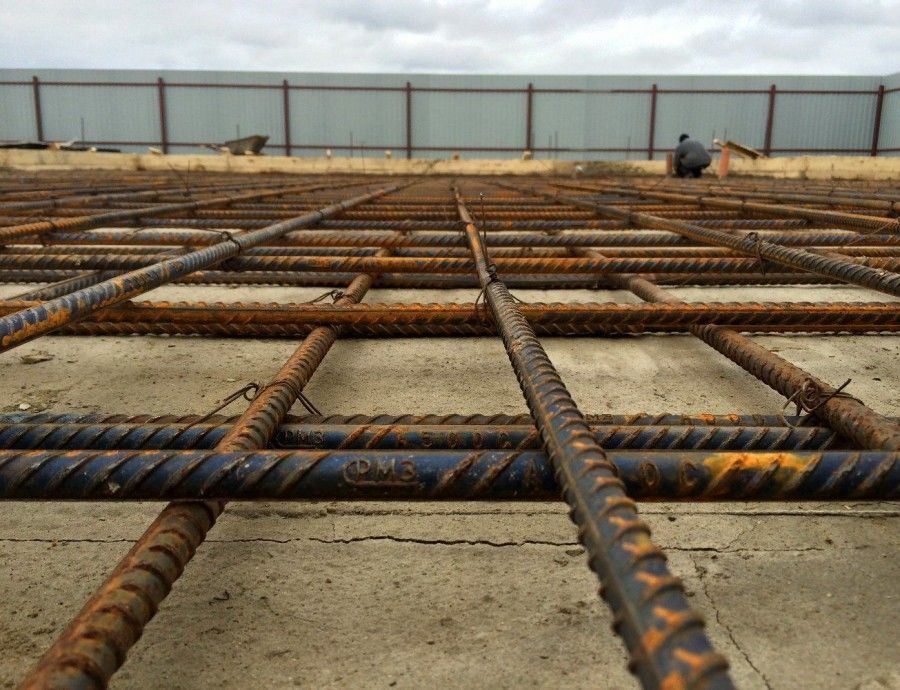

Чтобы самостоятельно сделать арматурный каркас для ленточного, столбчатого или свайного фундамента, сетку для плавающей плиты, необходимо научиться правильно вязать продольные и поперечные стыки стержней. Для этого достаточно самодельного или заводского крючка и знания схем расположения арматуры внутри бетонных конструкций.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

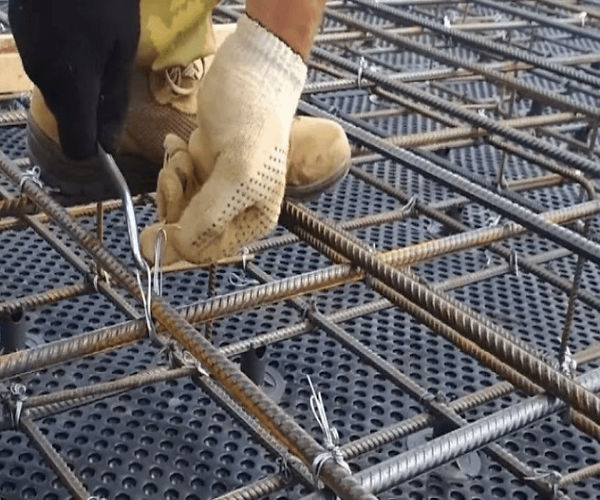

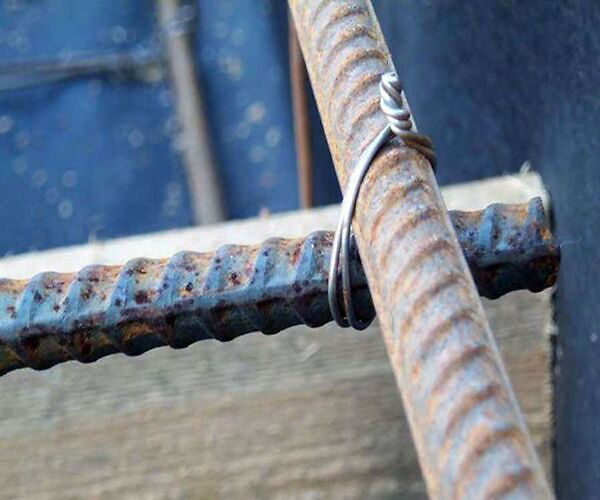

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

  • от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
  • изгибается пополам, заводится под нахлест прутков по диагонали;
  • жало крючка продевается в петлю;
  • проволочный хомут натягивается;
  • свободный край укладывается на ложе крючка;
  • вращением жала инструмента создается скрутка в 3-4 оборота;
  • после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

  • прямые прутки в углах соединены перехлестом;
  • каркасы стоят на подбетонке на вертикальных стержнях;
  • в сечении бетонной конструкции арматуры меньше 0,1%;
  • не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

  • при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
  • ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
  • каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;

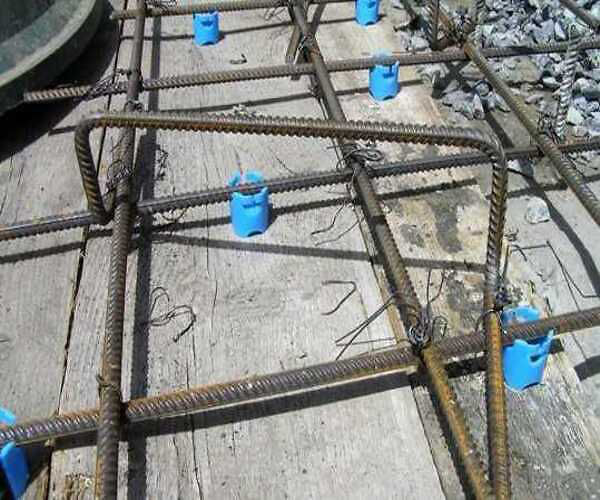

  • подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
  • при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
  • запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
  • соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
  • существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

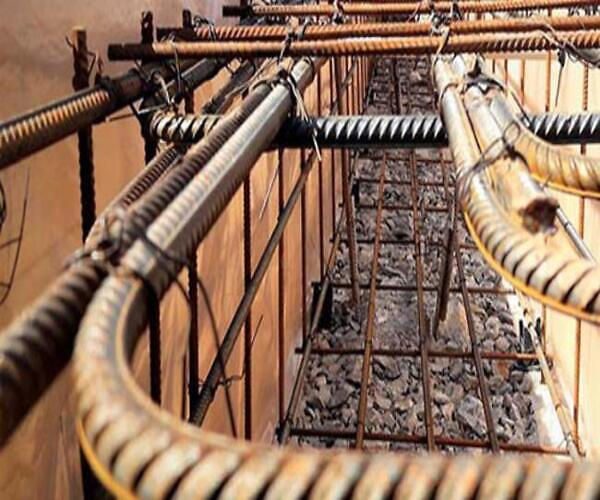

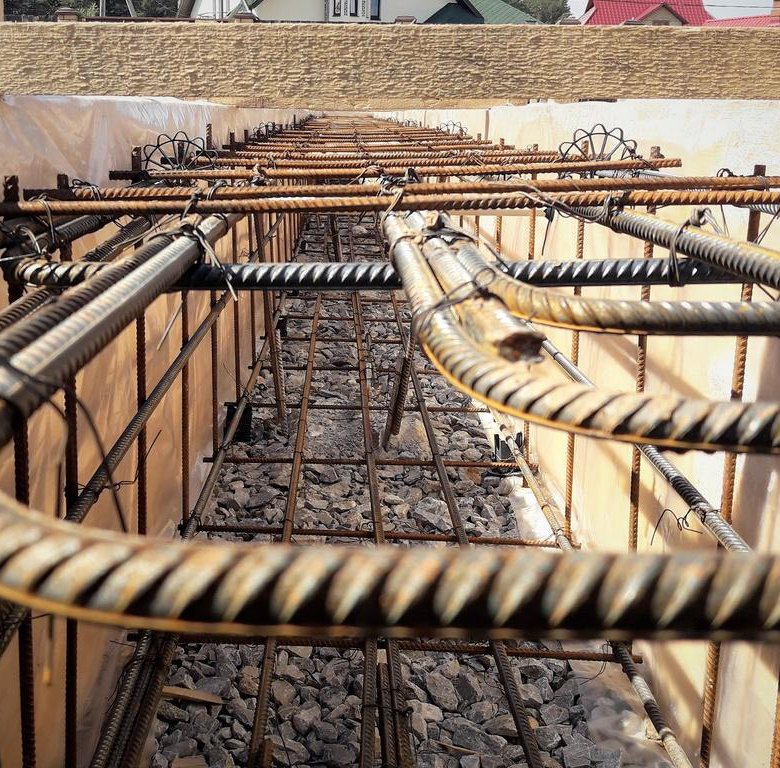

Схемы армирования углов ленточного фундамента.

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Более подробная информация в статье: Схемы армирования ленточного фундамента.

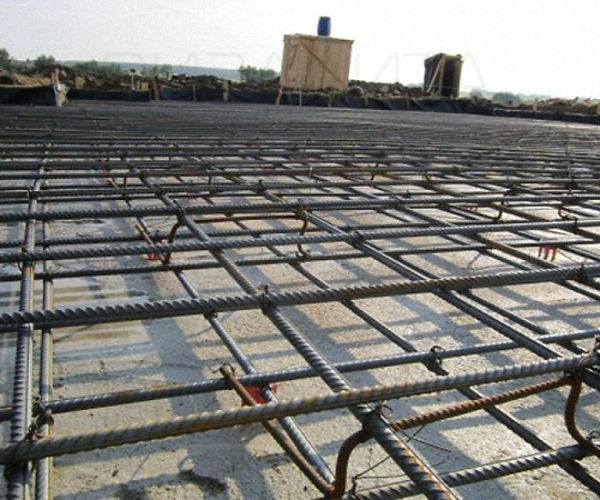

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

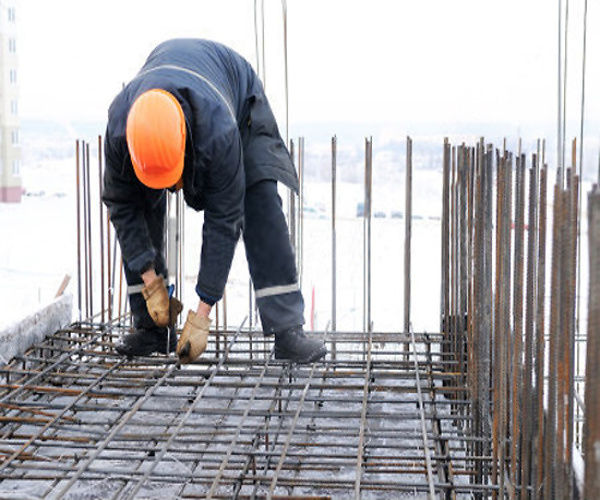

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

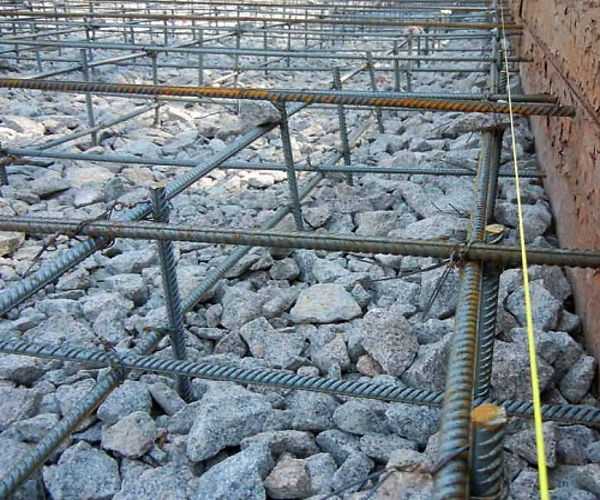

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

Паук из арматуры диаметром 8 мм.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Более подробная информация в статье: Как правильно вязать арматуру для монолитной плиты.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

Схема правильного армирования узла сопряжения ростверк/свая.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.

Рекомендуем прочитать: Армирование ростверка свайного фундамента.

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

  • при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
  • если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
  • минимальное число продольных прутков в одном столбе или свае равно 4.

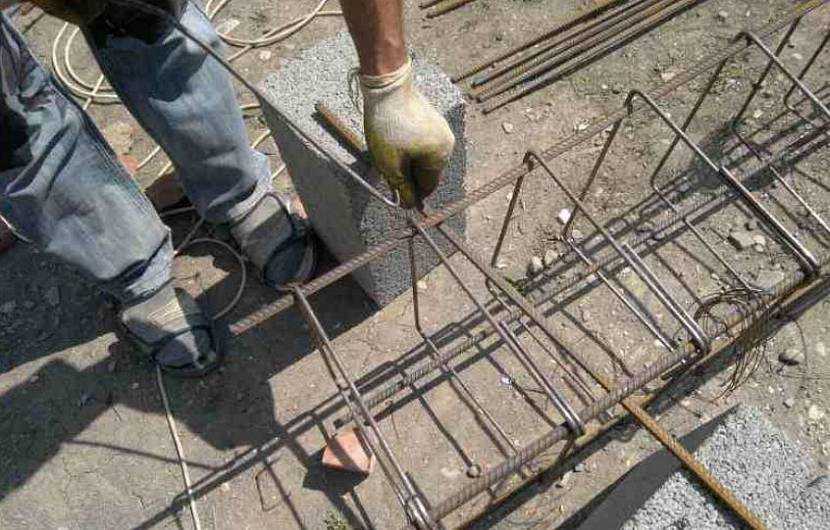

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

чем вязать и как вязать?

Прочная и качественная арматурная сетка нужна для сохранения пространственной формы фундамента при его заливке. Поэтому и варить ее нельзя – иначе, как объясняют специалисты, «нарушается кристалл железа». И не важно, строится ли большое здание или компактная баня, возможна только вязка арматуры для фундамента, причем качественная и правильным материалом.

А вот способов, как вязать арматуру, сегодня практикуется достаточно много. Но, в общем, все выглядит чаще всего так: сеть вяжется секциями вне траншеи, а потом эти секции просто подвязываются друг к другу. Можно вязать, конечно, и на дне траншеи, но для этого арматуру нужно заранее закрепить. Ведь главное, чтобы она не опускалась на дно траншеи – а для этого опытные строители используют специальные держатели (продаются на рынке).

Чем вязать? Вязальная проволока VS пластиковые хомуты

Что лучше для вязки арматуры: обычная проволока или модные пластиковые хомуты? Давайте разберемся вместе.

Стальная проволока: где раздобыть и как сделать самому

Вязальная проволока для фундамента делается из отожженной низкоуглеродистой стали. Она мягкая на изгиб, удобная в эксплуатации. По цвету бывает белая – оцинкованная – и черная, без какого-либо покрытия. К слову, что интересно, многие мастера считают красивую оцинкованную проволоку в использовании для фундамента самым настоящим излишеством – ведь в бетоне нет доступа кислороду, а потому никакой коррозии быть не может.

Совет мастера: если вдруг вы приобрели в магазине вязальную проволоку, а она плохо гнется, ее не обязательно сдавать назад – достаточно прогреть в костре в течение получаса и потом охладить на воздухе.

Какого диаметра брать проволоку? Опытные строители говорят, что наиболее удобный и прочный вариант – это 1,2-1,4 мм. На двойку уходит много сил, а единица слишком слаба.

А вот как можно разжиться вязальной проволокой для фундамента. Берем старую покрышку от грузовика и сжигаем ее. В этой покрышке есть металлокорд – его-то как раз и используют в новом качестве. Единственный момент: в покрышках от импортных грузовиков вместо металла может оказаться синтетика. Проверить это легко: прорезать ножом внутреннюю сторону, ту, что прилегает к ободу. Нож уперся в металл? Значит, проволока получится. Не уперся? Тогда покрышка в огне просто сгорит, и все.

Пластиковые хомуты: за и против

Большинство строителей посматривают на появившиеся недавно пластиковые хомуты с некоторой опаской – выдержат ли они потом в фундаменте нагрузку? Не разорвутся ли? Насколько они на самом деле надежны?

А так плюсы этого материала, конечно, радуют: простота и скорость обвязки, стоимость не намного дороже, чем у вязальной проволоки.

А самые популярные в этом плане на сегодняшний день – это пластиковые хомуты с сердечком из стальной проволоки. Они используются для крепления труб для кабелей на заборы, и при устройстве систем периметровой охраны. Они более дорогие, но зато особенно удобные в работе.

Еще один момент, о котором далеко не все знают: связанный пластиковыми хомутами фундамент зимой оставлять нельзя. От мороза они сразу становятся хрупкими и лопаются.

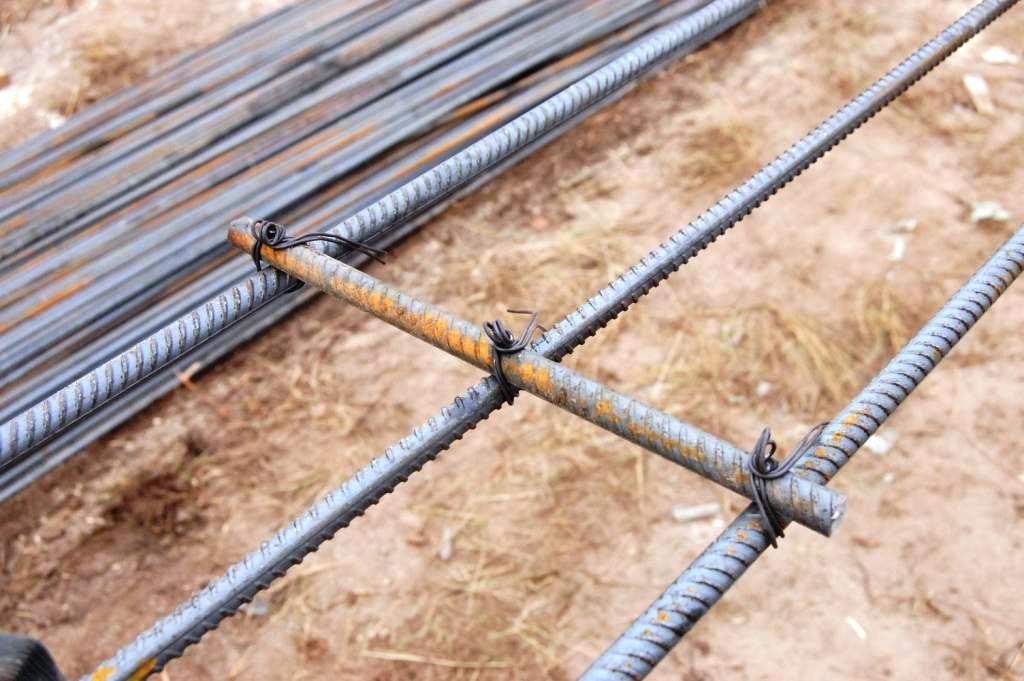

Как вязать? 4 самых популярных способа

Простой незатейливый крючок для вязки арматуры можно сделать из проволоки 3-4 мм диаметром – например, из электрода для электродуговой сварки. Вязать им быстро, конечно, не получится, но вполне сносно. Но поделимся вот такой хитростью: сделать к шуруповерту насадку из гвоздя – в форме крюка, как на вешалке для одежды, и им и обвязывать арматуру. Так все получится в два раза быстрее, и намного меньше будут уставать руки.

А суть технологии, как правильно вязать фундаментную арматуру, проста. Два ряда проволоки располагаем пенрпендикулярно. Далее используем самодельный станок, где арматура зажимается досками и вяжем ее вручную или пользуемся пистолетом для вязки арматуры, который можно приобрести в строительном суперамаркете. Главное – чтобы стержни не опускались на дно фундамент, а для этого либо подкладываем кирпич, либо втыкаем концы сетки прямо в почву. Далее уже – отличия в том, как и куда загибать саму проволоку. Выбирайте тот способ, с которым вязка арматуры для вас окажется удобнее!

Способ №1

Вот как вязать проволоку для фундамента руками:

  • Шаг 1. Берем проволоку в руки и складываем ее пополам.
  • Шаг 2. Изгибаем вокруг пальца примерно на одну треть от петли.
  • Шаг 3. Теперь накладываем на арматуру и вставляем в петлю крючок.
  • Шаг 4. Вертим крючок и захватываем им второй конец проволоки, тянем другой конец проволоки на себя.
  • Шаг 5. Достаем крючок и загибаем концы. Если длинные получились – обрезаем.

Сколько будет нужно делать оборотов, определится практическим путем. Если слишком мало – обвязка окажется слабой, если много – проволока станет рваться. Обычно – от трех до пяти оборотов.

Способ №2

Порядок работ:

  • Шаг 1. В этом варианте проволока тоже складывается пополам.
  • Шаг 2. Прижимаем ее пальцами к прутку, и загибаем концы на себя.
  • Шаг 3. Вставляем крючок, крутим, достаем и загибаем концы.

Здесь проволока держится уже намного лучше и надежнее.

Совет мастера: самая распространенная ошибка при вязке арматуры – это длинные скрутки. Чтобы такого не получалось, проволоку всего лишь нужно подгибать перед вращением крючка – так, чтобы он успевал сделать 3-4 оборота.

Способ №3

Порядок работ:

  • Шаг 1. Берем кусок проволоки, складываем вдвое.
  • Шаг 2. Заводим снизу.
  • Шаг 3. Захватываем крючком за петлю.
  • Шаг 4. Оставшийся «хвост» перегибаем через крючок.
  • Шаг 5. Образовавшуюся петлю и крутим.

Способ №4

А вот, по отзывам, самый удобный способ собственноручно вязать проволоку на арматуре:

  • Шаг 1. Вставляем крючок в петлю и захватываем им же другой конец – тот, что держим рукой.
  • Шаг 2. Одновременно загибаем проволоку вниз, через крючок.
  • Шаг 3. Тянем крючок на себя и крутим несколько раз. Вот и все!

В этом способе есть достаточно весомый плюс – левая рука остается свободной и ею можно придерживать арматуру, что очень удобно.

youtube.com/v/FQJxwP5HsT4?autoplay=0″ wmode=»transparent»/>

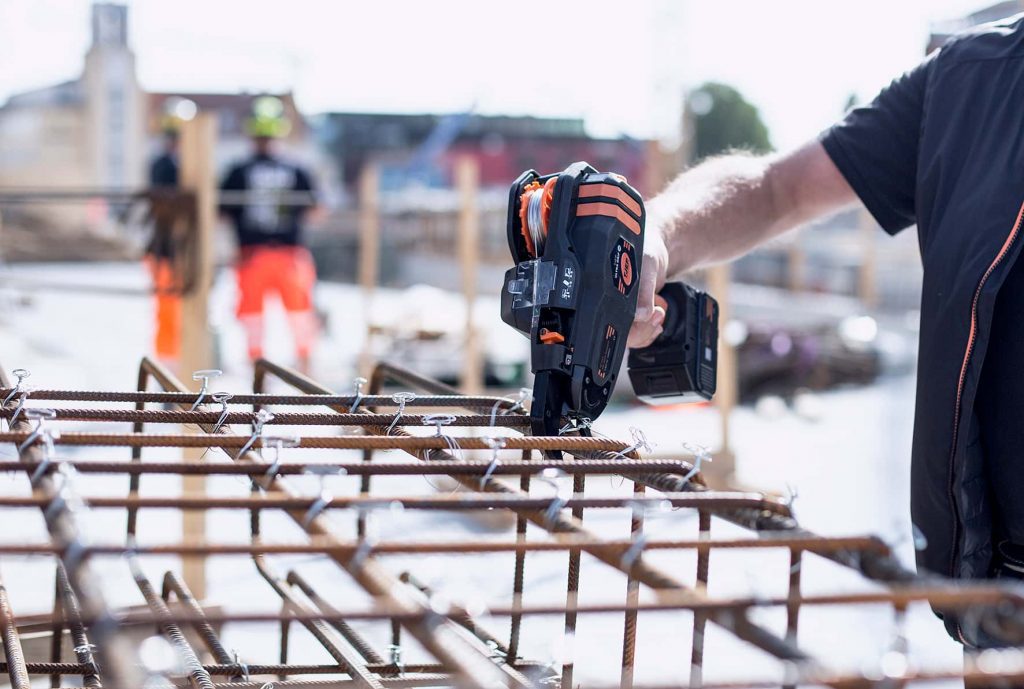

Вяжем арматуру специальными пистолетами

А они бывают самыми разными – электрическими и аккумуляторными, самого разного производителя. Первыми до такого чуда техники додумались японцы – благодаря их приспособлению проволока на одном узле закручивается в течение секунды и строго в определенной силе натяжения: не слабо, но и не так, чтобы ее рвало.

Вот только одна незадача: стоят такие пистолеты очень дорого. И здесь русские мастера выходят из положения, кто как может: кто-то покупает, а потом перепродает пистолет, кто-то отдает предпочтение дешевой китайской подделке (на один фундамент хватит), а кто-то ищет возможность взять такой пистолет в аренду – и такая возможность, на самом деле, есть.

Но не важно, какой вы выберете способ или инструмент – главное, чтобы арматура была связана на совесть. Тогда и фундамент под баней будет долгие годы радовать прочностью и отсутствием каких-либо трещин.

  • Автор: Владимир
