✅Безопасное расстояние от ВЛ до жилого дома

Адрес:г. Москва, ул. Лобачевского, д. 118 к2

Время работы: Пн — Пт с 09:00 до 18:00

Каталог продукции

Энергетическая отрасльСтроительство зданийСтроительство дорогУстройство коммуникацийСтроительство мостовЖелезнодорожное строительствоБлагоустройство территорииИзделия из металла

При продолжительном пребывании (продолжительное – исчисляющееся месяцами и годами) в электромагнитном поле людей, оно может приводить к очень неприятным патологиям и болезням, вызывать ухудшение состояния сердечно-сосудистой, эндокринной, гематологической, нервной, половой, иммунной систем, увеличивает риск развития онкологических заболеваний. Поле блокирует выработку мелатонина, что приводит к неблагоприятным последствиям.

Агентство ВОЗ по исследованию онкологических заболеваний относит магнитное поле промышленной частоты с плотностью потока от 0,3-0,4мкТл к возможным канцерогенам 2В. Это третья группа канцерогенов после группы 1 (доказанные канцерогены) и группы 2А (вероятные канцерогены). Ученые Швеции установили, что у проживающих до 800 м от линий электропередач (далее ЛЭП) с напряжением 200кВ, чаще, согласно статистике, встречаются опухоли мозга, лейкозы, РМЖ. У мужчин ухудшается репродуктивная функция, у женщин чаще наблюдаются выкидыши.

Для защиты жителей района от воздействия электро-магнитных полей вдоль высоковольтных линий (далее ВЛ) разработаны, установлены и действуют санитарно-защитные зоны, величина которых изменяется в зависимости от класса напряжения.

Рис.1 Ответвления от воздушной линии к вводам в дома

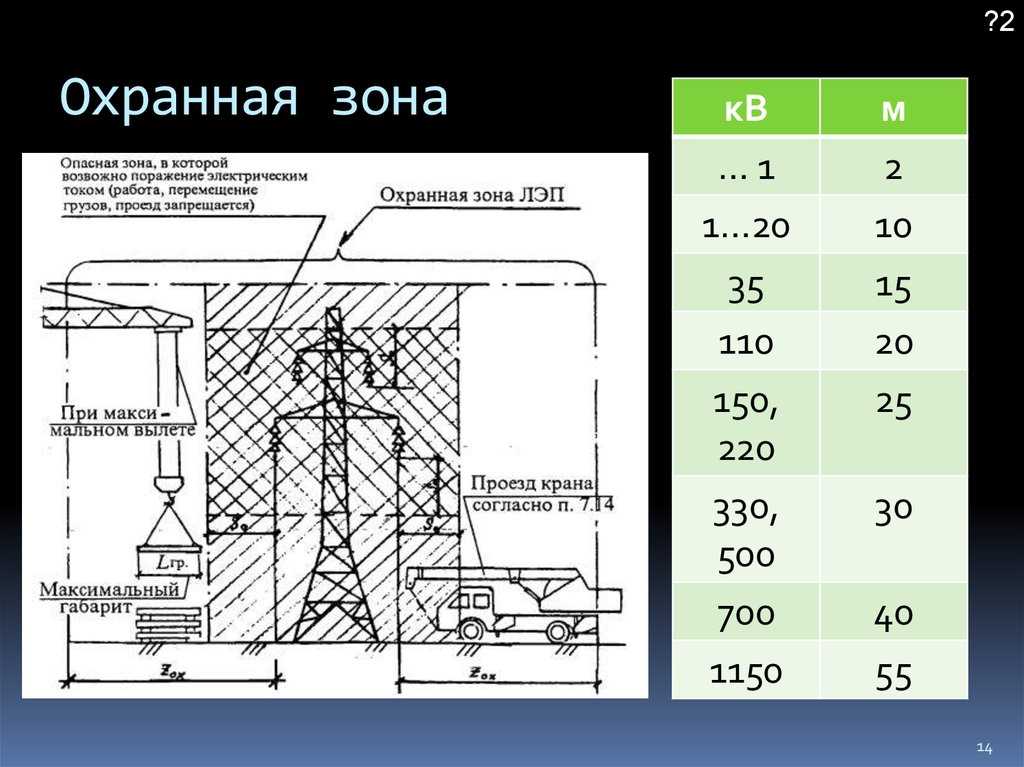

Нормы безопасного расстояния от стоек ВЛ

Можно учитывать нормы по СанПиН 2971-84:

для ВЛ с напряжением 330кВ длина защитной зоны должна быть не меньше 20 м;
для ВЛ 500кВ длина безопасной зоны должна быть не меньше 30 м;
для ВЛ 750кВ – критическое расстояние 40 м;
для ВЛ 1150кВ – дом должен стоять не ближе, чем на расстоянии 55 м.

Для более низких значений напряжения устанавливаются следующие значения зон безопасности:

2 м – для линий ниже 1кВ;
10 м – 1-20кВ;
15 м – 35кВ;
20 м – 110кВ;
25 м – 150-220кВ.

Защитные зоны устанавливаются по обе стороны от линии, которая проецируется на землю от крайних нижних проводов. В пределах этой санитарно-защитной зоны запрещено местонахождение коллективных и индивидуальных дачных участков, а также зданий и жилых сооружений.

В столице на территории города действуют собственные нормы. Вдобавок, правительство Москвы часть ВЛ собирается переносить под землю.

Чем дальше от линии ЛЭП находится жилое строение, тем лучше для жильцов. Если земельный участок оказался в этой зоне, он не изымается у владельца и владелец может распоряжаться им по своему усмотрению. На эти участки накладываются обременения, которые отражаются в документах, но не мешают проведению сделок по аренде или купле-продажи земельного участка. Данные ограничения затрагивают только запрет на капитальное строительство в этих зонах.

Класс напряжения ЛЭП можно визуально определить по проводам в связке (в фазе):

4 провода – 750кВ;
3 штуки – 500кВ;
2 штуки – 330кВ;
один провод – меньше 330кВ.

Также можно посчитать в гирлянде количество изоляторов:

10-15штук – 220кВ;
6-8шт. – 110кВ;
3-5шт. – 35кВ;
1шт. – до 10кВ.

Полную информацию по определению класса напряжения мы писали в материале: «Как определить напряжение ЛЭП по внешнему виду или изоляторам».

Не только из-за потенциального вреда для здоровья опасны ЛЭП, особенно имеющие напряжение от 110кВ до 750кВ. Нельзя исключать возможность аварий, случившихся под воздействием ураганов, попаданий молний в опоры и просто обрывов проводов. Безопасная зона защитит людей и от этих проблем.

В крайнем случае, если дом оказался под воздействием ЛЭП, его можно защитить специальными защитными экранами из металлочерепицы и профнастила. Стены дома хорошо защищает арматурная сетка в монолите. Только необходимо предусмотреть, чтобы и крыша и стена были заземлены.

На каком расстоянии должна находиться ЛЭП от жилого дома по закону 2022

Опасное излучение линии электропередачи исходит от высоковольтных сетей.

Ранее были утверждены нормы СанПиН, устанавливающие минимальное безопасное расстояние от ЛЭП до жилого дома, зависящие от напряжения в сети. Исходя из этого расстояния определены санитарные зоны ЛЭП под высоковольтными линиями электропередачи и регламентирована «зона обременения» – территория в опасном удалении от вредных для здоровья излучений. Реализация жилых домов и участков под ИЖС и СНТ в санитарной зоне ЛЭП в 2021 году категорически запрещена.

Содержание

При прохождении по проводам электроны создают вокруг своего носителя электромагнитное поле. В зависимости от вида тока значение излучения постоянное или переменное. Непрерывное изменение значения тока с плюса на минус и наоборот заставляет поле менять свою величину в 2 раза чаще.

Воздействие магнитного излучения отрицательно сказывается на физическом состоянии человека, как и облучение радиацией.

Исследования по воздействию электромагнитных излучений на человека и живую природу начали проводить в конце 70 годов. По результатам обследования людей в разных странах ВОЗ – Всемирная организация здравоохранения определило максимально допустимые нормы излучений в герцах за единицу времени. В РФ и других странах были разработаны нормативные документы, запрещающие промышленное и гражданское строительство на близком расстоянии от ЛЭП.

У людей, длительное время находящихся в зоне сильного поля, обнаруживали онкологические заболевания, сердечные болезни. Женщины страдали от бесплодия. Мужчин преследовали патологии мочеполовой системы. Появлялись общая слабость. Сокращалась продолжительность жизни.

Историческая справка

В советские времена не запрещалось возводить дома и жить в непосредственной близости к линиями передачи электроэнергии. А в нормативах по безопасности не принимали в расчет воздействие магнитного излучения на организм людей. Упор делался только на электрическую напряженность поля. Но именно с ней не было никаких проблем. Внутри жилого дома допускалось 0,5 кВ/м, в районе построек — 1,0 кВ/м.

Поднять это показатель было весьма трудно, поэтому в СССР под ЛЭП разрешали строить и жить. Дачи рядом с высоковольтными линиями были обычным явлением.

В 1960-1970-х годах стали проводить исследования о влиянии электромагнитных колебаний на человека и окружающую природу. В эксперименте участвовали люди, которые имели тесный контакт с ЛЭП на производстве. Почти все жаловались на головную боль, повышенную усталость, раздражительность, нарушение сна и памяти. Список симптомов можно продолжать, закончив на возникновении тяжелых и опасных заболеваний, например, проблемы с сердечно-сосудистой системой, бесплодие и рак.

В некоторых европейских странах людям, проживающим недалеко от ЛЭП, ставят диагноз «электромагнитная аллергия» на основании различных симптомов. Такие граждане имеют полное право поменять место жительство, а государство компенсирует все расходы.

Шведские ученые исследовали взрослых и детей, чьи дома находились на расстоянии до восьмисот метров от линий напряжением 200 кВ. Выяснили, что большинство болеют раком крови (в основном дети), головного мозга, молочной железы (женщины). У мужчин наблюдается снижение репродуктивной функции. И у всех диагностируют расстройство ЦНС. Причина — высокий уровень магнитного излучения. Был оценен самый опасный предел плотности потока в 0,1 мкТл (микротеслы).

Различные исследования говорят о том, что напряженность электрического поля в районе самих конструкций не выше установленных нормативов. А с магнитным полем ситуация иная. Именно оно негативно влияет на здоровье людей.

Дешевая земля вблизи охранной зоны

Основываясь на нормах СанПиН, были разработаны правила застройки, и созданы под высоковольтными линиями санитарные зоны. Детские учреждения, находящиеся в опасном поясе, должны быть закрыты. Запрещено строительство жилых домов постоянного и временного проживания ближе, чем указана дистанция до высоковольтных линий в СанПиН 2971-84.

Продать дом, расположенный в опасной зоне, невозможно. Санитарные и противопожарные организации не утвердят такой документ. При застройке участков ИЖС надо учитывать расстояние до ЛЭП, расположенной поблизости.

Во время движения по проводам заряженные частицы создают электромагнитное поле. Вид электрического тока определяет свойства излучения. Он может быть как постоянным, так и переменным. Частая смена электрического тока с плюса на минус и обратно способствует смене величины поля в несколько раз чаще.

Давно известно, что воздействие электромагнитного излучения негативно влияет на физическое состояние человека, как и облучение радиацией. Наблюдения по воздействию магнитных излучений на человека и живую окружающую среду начали проводить в начале 80 годов.

По результатам исследования в различных государствах ВОЗ – Всемирная организация здравоохранения установила максимально допустимые нормы излучений в герцах за единицу времени.

В Российской Федерации и иных государствах были утверждены нормативные акты, запрещающие промышленное и гражданское строительство на близком расстоянии от ЛЭП.

Люди, долгое время находящихся в зоне мощного поля, обнаруживали у себя болезни онкологического характера, сердечные заболевания. Женщины страдали от бесплодия. У мужчин развивались патологии мочеполовой системы. Зачастую появлялась хроническая усталость. Статистически уменьшалась продолжительность жизни в городах и селах.

Дешевизна земельных наделов в санитарной зоне

Опираясь на нормы СанПиН, были определены правила застройки, и созданы под высоковольтными линиями охранные зоны. Любые детские учреждения, расположенные в опасном удалении, должны быть закрыты. Запрещено строительство жилых домов постоянного и временного проживания ближе, чем указана дистанция до высоковольтных линий в СанПиН 2971-84.

Отметим, что продать дом, находящийся в опасной зоне, не представляется возможным. Санитарные и противопожарные организации не утвердят подобный документ. При застройке участков ИЖС нужно учитывать расстояние до ЛЭП, расположенной рядом.

Насколько опасно излучение высоковольтных линий, показывают цены на землю. Вблизи линий электропередачи стоимость участков низкая. По мере удаления повышается каждые 30 метров. Соблазняться дешевой ценой не стоит. Прежде всего надо подумать о здоровье своей семьи.

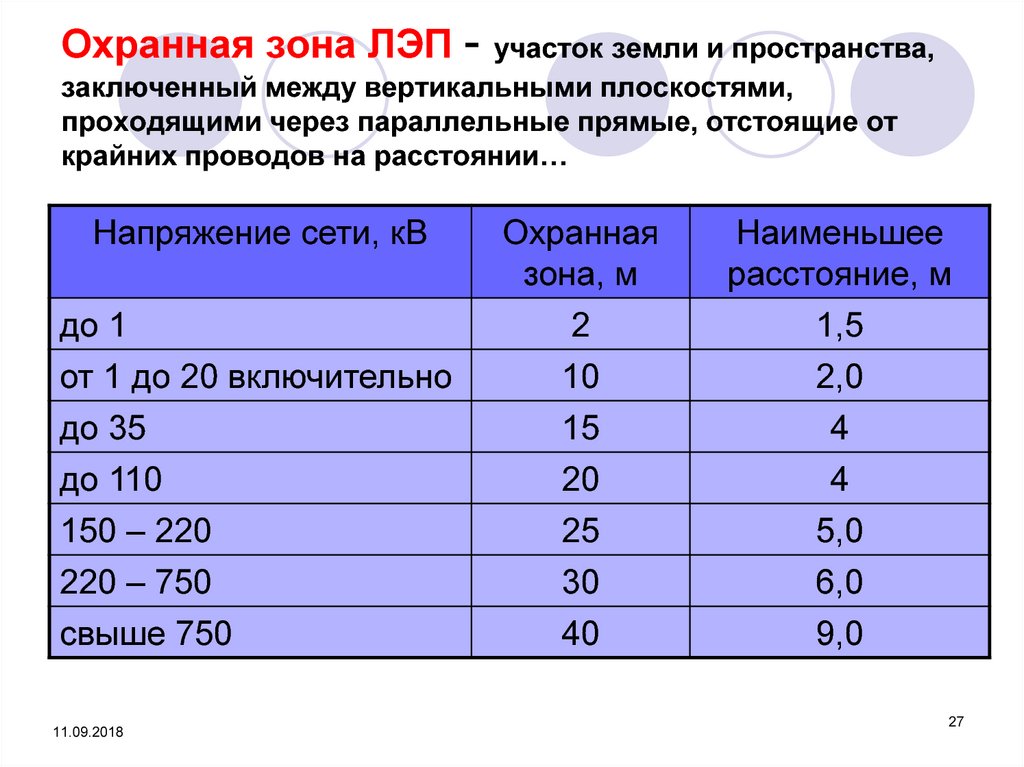

Размеры охранной территории

Сразу подчеркнем, что безопасное расстояние от ЛЭП измеряется перпендикулярно оси ВЛ – высоковольтной линии. За начало отсчета берут проекцию крайнего провода на землю или наружную точку конструкции опоры. Ширина санитарной зоны зависит от напряжений в проводах и определяется СанПиН 2971-84. Электромагнитное излучение, его фон, замеряется на высоте 1 м над почвой.

Отметим, что в санитарной зоне нельзя ничего строить, сажать и находиться длительное время. Землю под ЛЭП запрещено продавать и использовать в коммерческих целях как в городе, так и в сельской местности, на участках в СНТ или ИЖС.

Ширина санитарной зоны

Безопасное расстояние от ЛЭП измеряется перпендикулярно оси ВЛ – высоковольтной линии. В качестве начала отсчета берется проекция крайнего провода на землю или наружная точка конструкции опоры. Ширина санитарной зоны зависит от напряжений в проводах и определено СанПиН 2971-84. Фон излучения измеряется на уровне 1 метра над почвой.

Безопасное расстояние до ЛЭП

Стандартизированная ширина санитарной зоны не соответствует нормативам безопасного расстояния для строительства жилья. Она практически в 2 раза меньше, измеряется не от крайних проводов ВЛ, а указывается одним значением с центром в оси ЛЭП. Например, ширина санитарной зоны линии 220 кВ составляет 25 м. Это примерно 10 м от стойки опоры в одну сторону. Строить рядом с ЛЭП можно не ближе 25 м до проекции на землю крайнего провода.

В списке указано безопасное расстояние от дома до ЛЭП в зависимости от напряжения в линии:

20 кВ — 10 м;
35 кВ — 15 м;
110 кВ — 20 м;
150-220 кВ — 25 м;
300-750 кВ — 30 м;
750-1150 кВ — 40 м.

Вред для здоровья от линии ЛЭП

Однако напряжение в 10 кВ считается безопасным для человека. Оно создает фон, не превышающий по плотности 10 мкТл (измеряется в микротеслах). Для сравнения, магнитное поле Земли составляет 30–50 мкТл.

От создаваемого ВЛ излучения оно отличается постоянным или плавно изменяющимся значением. По ЛЭП проходит ток с частотой 50 Гц – это означает, что за секунду ток 50 раз меняет свое направление, происходит полное колебание – волна переменного тока. С такой частотой меняется и величина излучаемого магнитного поля.

Отметим, что наибольшее значение природных колебаний достигает 40 Гц. При постоянном нахождении в зоне магнитных волн с большими показателями в организме человека происходят сбои. Это возможно не только при длительном стоянии под ЛЭП, но и рядом с домашними электроприборами, особенно тепловыми. Ущерб от близкого расположения ВЛ можно сопоставить с вредом для здоровья, наносимым феном, холодильником, стиральной машинкой или ноутбуком.

В странах Евросоюза принято считать, что если напряжение в проводах линии электропередачи выше 35 кВ и квартира расположена ближе, чем нормативный размер охранной зоны плюс 20 м, то, согласно нормам здравоохранения Объединенной Европы, такое соседство может повлечь ряд заболеваний нервной и сердечно-сосудистой систем.

Расстояние от ЛЭП и возможный вред для здоровья в подобном случае имеют абсолютную зависимость. Стройка жилья в Европейском Союзе разрешается на дистанции 20 метров от санитарно-охранной зоны, если взять ее величину из российских норм ПУЭ.

Общероссийские нормы расстояния до жилых домов прописаны выше в данной статье.

Ниже представлена таблица европейских нормативов.

Напряжение, кВ	Охранная зона по ПУЭ, м	Норма ЕС для строительства, м
35	15	35
110	20	40

Необходимо обратить внимание, что участок под ИЖС или дачу частично может находиться ближе к высоковольтной линии, чем минимальное расстояние до жилого дома. В техническом паспорте эта полоса указывается как зона обременения. На этой земле можно сажать огород, сад и ставить забор. Нельзя строить дом и сооружать подсобные помещения. Место для отдыха во дворе следует оборудовать подальше от ЛЭП.

Определяем напряжение ЛЭП

При покупке участка важно убедиться, что расстояние до ВЛ – высоковольтной линии — безопасное. Информация, какое именно напряжение в расположенной поблизости линии электропередачи, не всегда имеется в свободном доступе. Определить его можно самостоятельно по количеству проводов в связке и дисков изоляторов возле столба.

Один провод означает, что напряжение потребительское менее 330 кВ с частотой 50 Гц. Более высокое значение можно определить по количеству проводов в пучке кабеля:

1 шт. — до 330 кВ;
2 шт. — 330 кВ;
3 шт. — 500 кВ;
4 шт. — 750 кВ;
6-8 шт. — от 1000 кВ.

Считать следует не количество кабелей, идущих между опорами, а провода в одном пучке. Ориентироваться также можно по высотной отметке, на которой они протянуты: чем выше они располагаются, тем больше в них напряжение.

Если в линии один провод, то напряжение определяется по количеству изоляторов – керамических дисков в одной ветке, свисающей со столба ЛЭП. Нормативные цифры приведены в списке:

3-5 изоляторов — 35 кВ.
6-8 изоляторов — 110 кВ.
15 изоляторов — 220 кВ.

Типовая величина напряжения в жилых районах

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 метров от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 метра и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

Минимальное провисание СИП над пешеходной дорожкой составляет 3,5 метра. Провисание провода между столбами ВЛ должно быть больше 6 м от земли над проезжей частью.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ.

Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 метра. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.

Смотрите видео на эту тему.

Методы защиты от электромагнитного излучения

При постепенном удалении от линии электропередачи магнитное излучение уменьшается. В СанПиН указана дистанция, когда оно достигает допустимого значения, но не исчезает полностью. Профессионалы утверждают, что совершенно безопасное расстояние в 10 раз превышает допустимое.

Дополнительно в доме имеются провода и электрические приборы. Они тоже при работе излучают электромагнитные волны на расстоянии до 2 метров от компрессора и нагревательных элементов.

Наиболее опасными являются утюги и холодильники. Большую долю излучения получают люди от телевизоров, так как длительное время находятся перед ними. В результате все излучения суммируются, и получается величина, превышающее безопасное для человека.

Жилые дома, находящиеся на расстоянии ближе 100 м от линий с бытовым напряжением и 200 метров от высоковольтных линий, необходимо защищать от электромагнитных излучений.

На заметку

Расположения зданий следует учитывать при строительстве и сразу экранировать фасад. В уже построенных домах, особенно старых, расположенных вблизи высоковольтных линий, необходимо сделать ремонт и защититься частично от наружного магнитного поля.

Крыша должна иметь металлическую кровлю. Стены обтянуты внутри стальной сеткой. Она укладывается на поверхность стены под штукатурку. При строительстве нового дома нужно использовать для кладки стен шлакоблок.

Он лучше кирпича отражает и поглощает излучения. При этом крыша и сетка стен должны быть заземлены.

Внутри дома надо устанавливать розетки с заземлением для включения в них всех энергоемких приборов.

Конструкцию заземления можно сделать одну:

На расстоянии от 5 метров разметить равнобедренный треугольник со сторонами по 2 м.
Прокопать канаву по периметру глубиной 20–25 см.
По углам забить прутья диаметром 10–12 мм. Длина их составляет 2 метра.
Соединить штыри железной полосой шириной 20 мм. Толщина ее не менее 1,5–2 мм. Обвязку приварить к каждому штырю или прикрепить болтами, зачистив предварительно места контакта от окалины и грязи.

Затем необходимо:

Полосу металла приварить к контуру и провести по канаве глубиной 20 см в дом.
Засыпать землей все траншеи.

По дому следует сделать проводку с расчетом сделанной конструкции. Все провода от 3 фазы провести и подключить к клеммнику, приваренному к полосе от заземления.

Разрешенную удаленность от опор, требования СанПиН и СНиП необходимо соблюдать в полном объеме при строительстве дома и подсобных помещений. Заметим, что это одинаковые правила как для домов в городе, так и для построек в СНТ и ИЖС, находящихся в деревне или в сельской местности.

Отзывы:

Резюме

Указанная информация касается жителей всех регионов России: Адыгея, Алтай, Башкирия, Бурятия, Дагестан, Ингушетия, КБР, Калмыкия, КЧР, Карелия, КОМИ, Крым, Марий Эл, Мордовия, Саха (Якутия), Северная Осетия (Алания), Татарстан, ТЫВА, Удмуртия, Хакасия, Чечня, Чувашия, Алтайский Край, Забайкальский край, Камчатский край, Краснодарский Край, Красноярский Край, Пермский Край, Приморский край, Ставропольский край, Хабаровский край, Амурская область, Астраханская область, Архангельская область, Белгородская область, Брянская область, Владимирская область, Волгоградская область, Вологодская область, Воронежская область, Ивановская область, Иркутская область, Калининградская область, Калужская область, Кемеровская область, Кировская область, Костромская область, Курганская область, Курская область, Ленинградская область, Липецкая область, Магаданская область, Московская область, Мурманская область, Нижегородская область, Новгородская область, Новосибирская область, Омская область, Оренбургская область, Орловская область, Пензенская область, Псковская область, Ростовская область, Рязанская область, Самарская область, Саратовская область, Сахалинская область, Свердловская область, Смоленская область, Тамбовская область, Тверская область, Томская область, Тульская область, Тюменская область, Ульяновская область, Челябинская область, Ярославская область, города федерального значения — Москва, Санкт-Петербург, Севастополь, Еврейская АО, ХМАО, ЯНАО, Ненецкий и Чукотский АО.

Безопасность линий электропередач — Международная ассоциация знаков

Безопасность линий электропередач — Международная ассоциация знаков Перейти к основному содержанию

О
Новости отрасли
Опубликовать или найти работу
Членство

Фото предоставлено Spectrum

Свяжитесь с нами

Имя *

Фамилия *

Название компании *

Электронная почта *

Телефон *

Сообщение *

Дополнительная информация об OSHA: Правила безопасности и гигиены труда для кранов и вышек в строительстве, номер стандарта 1926.1407, Безопасность линий электропередач (до 350 кВ) — сборка и разборка.

Перед сборкой или разборкой крана работодатель должен определить, может ли он подойти ближе 20 футов к линии электропередач (до 350 кВ). В этом случае работодатель должен предпринять одно из следующих действий:

(a) Подтвердите в энергетической компании, что линия обесточена и заземлена на рабочем месте.
(b) Убедитесь, что ни одна деталь не находится в пределах 20 футов от линии электропередач.

ТАБЛИЦА A: Минимальные расстояния в воздухе в зависимости от напряжения

Напряжение (кВ)	Минимальное расстояние (футы)
До 50 кВ	10 футов
>50 до 200 кВ	15 футов
>200 до 350 кВ	20 футов
>350 до 500 кВ	25 футов*
>500 до 750 кВ	35 футов*
>750 до 1000 кВ	45 футов*
>1000 кВ	Определяется коммунальным предприятием/владельцем
*Согласно 1926. 1409, для линий электропередач от 350 до 1000 кВ минимальное расстояние предполагается равным 50 футам. Свыше 1000 кВ коммунальное предприятие/владелец или зарегистрированный инженер должны установить его.

Краны нельзя собирать/разбирать ниже линии электропередачи, находящейся под напряжением, или на расстоянии Таблица А от линии электропередач. Если используется Таблица A , владелец/коммунальное предприятие должны предоставить работодателю напряжение линии электропередач в течение двух дней с момента получения запроса.

Предполагается, что линии электропередач находятся под напряжением до тех пор, пока не будет подтверждено, что они обесточены и заземлены. Предупреждения об опасности поражения электрическим током должны быть вывешены на видном месте в кабине крана и вне кабины в поле зрения оператора (кроме мостовых и башенных кранов).

Рабочие зоны должны быть разграничены на 360 градусов вокруг оборудования, чтобы предотвратить вторжение в пределах 20 футов от линии электропередач.

Если линия не обесточена, перед началом работ также необходимо провести совещание с бригадой для проверки расположения линий и процедур предотвращения вторжения. Меры, аналогичные тем, которые требуются при сборке/разборке, должны быть приняты для предотвращения вторжения, но в этом случае также возможна изолирующая связь между грузовым тросом и грузом.

Операторы и члены экипажа должны пройти обучение:

Порядок действий в случае контакта с линией электропередач
Предполагать, что линии электропередач находятся под напряжением до подтверждения и визуального заземления
Предполагать, что линии электропередач не изолированы, пока иное не подтверждено владельцем или квалифицированным лицом
На границах изолирующих перемычек и других устройств (например, датчики приближения)

О надлежащих процедурах заземления и их ограничениях.

Споттеры также должны пройти соответствующую подготовку.

Что делать, если линия не обесточена?

Если линия не обесточена, работодатель обязан предпринять следующие действия:

Провести совещание с монтажно-демонтажной бригадой для рассмотрения мер по предотвращению посягательств.
Используйте только непроводящие бирки.
Используйте специальный наблюдатель, сигнализатор приближения, устройство предупреждения о дальности, автоматическое ограничительное устройство или приподнятую линию предупреждения/барьер, размещенную в поле зрения крановщика.

Исключения из таблицы А? Соблюдайте следующие минимальные меры предосторожности.

Если работа должна выполняться ближе значений, указанных в таблице A , то должны быть приняты как минимум следующие меры предосторожности:

обесточьте и заземлите или переместите линию.
Безопасные расстояния должны определяться владельцем/оператором линии или зарегистрированным профессиональным инженером, имеющим соответствующую квалификацию.
Необходимо провести совещание по планированию и внедрить разработанные процедуры (если процедуры неадекватны, работа должна быть остановлена и установлены новые процедуры или линия должна быть обесточена).
Устройства автоматического повторного включения должны быть неработоспособны.
Должен быть назначен специальный наблюдатель.
Между линией и нагрузкой должна быть установлена эстакадная предупредительная линия/баррикада или изолирующая перемычка, за исключением работ на линиях электропередачи/распределения, подпадающих под действие подраздела V (дополнительные положения вступают в силу через один-три года после даты вступления в силу).
Необходимо использовать непроводящую оснастку.
Необходимо использовать устройство ограничения диапазона движения.
Должны использоваться непроводящие линии тегов.
Должны быть установлены баррикады на расстоянии не менее 10 футов от оборудования (где это возможно).
Оборудование должно быть надлежащим образом заземлено.
Нельзя допускать, чтобы рабочие касались линии над изолирующей перемычкой.
В зону допускаются только основные сотрудники.
Изолирующий линейный шланг или крышка должны быть установлены владельцем/оператором, если они недоступны.
Владелец и пользователь должны встретиться с оператором оборудования и другими работниками для ознакомления с процедурами.
Должен быть определен один человек, который будет реализовывать план и может при необходимости остановить работу.
Документация по этим процедурам должна быть немедленно доступна на месте.
Защитные устройства и вспомогательные средства должны соответствовать спецификациям производителей.
Все сотрудники должны быть обучены безопасности линий электропередач в соответствии с 1926.1408 (g).

Просвет для оборудования

Оборудование, перемещаемое под линией электропередач или рядом с ней, должно:

(a) Иметь опущенную стрелу/мачту и систему поддержки
(b) Соблюдайте минимальные зазоры, установленные в таблице T
. (c) Уменьшите скорость, чтобы свести к минимуму нарушения
(d) Используйте специального корректировщика, если расстояние ближе 20 футов 90 035 (e) Освещение или обозначение линий электропередач в ночное время
(f) Определить и использовать безопасный путь передвижения.

ТАБЛИЦА T

Минимальные расстояния при движении без груза

Напряжение (кВ)	Минимальное расстояние (футы)
До 0,75 кВ	4 фута
>0,75 до 50 кВ	6 футов
>50 до 345 кВ	10 футов
>345 до 750 кВ	16 футов
>750 до 1000 кВ	20 футов
> 1000 кВ	*
>1000	Определяется коммунальным предприятием/владельцем
* Создан владельцем или зарегистрированным профессиональным инженером/квалифицированным лицом.

Делиться:

Далее: Проблемы с Mercury

1926.1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.

По стандартному номеру
1926.1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.
1926.1408(а)
Оценка опасностей и меры предосторожности в рабочей зоне . Перед началом эксплуатации оборудования работодатель должен:
1926.1408(а)(1)
Идентифицируйте рабочую зону одним из следующих способов:
1926.1408(а)(1)(и)
Разграничение границ (например, флажками или устройством, таким как устройство ограничения диапазона или устройство предупреждения о контроле диапазона) и запрет оператору управлять оборудованием за пределами этих границ, или
1926. 1408(а)(1)(ii)
Определение рабочей зоны как области на 360 градусов вокруг оборудования, вплоть до максимального рабочего радиуса оборудования.
1926.1408(а)(2)
Определите, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) при эксплуатации в пределах максимального рабочего радиуса оборудования в рабочей зоне приблизиться к линии электропередачи на расстояние более 20 футов. В этом случае работодатель должен соответствовать требованиям Варианта (1), Варианта (2) или Варианта (3) настоящего раздела, а именно:
1926.1408(а)(2)(и)
Опция (1) — обесточить и заземлить . Подтвердите от владельца/оператора коммунального предприятия, что линия электропередачи обесточена и заземлена на рабочем месте.
1926.1408(а)(2)(ii)
Опция (2) — зазор 20 футов . Убедитесь, что никакая часть оборудования, грузовой линии или груза (включая такелаж и подъемные приспособления) не приближается к линии электропередачи ближе, чем на 20 футов, приняв меры, указанные в пункте (b) настоящего раздела.
1926.1408(а)(2)(iii)
Опция (3) — Зазор таблицы А .
1926.1408(а)(2)(iii)(А)
Определите напряжение линии и минимальное расстояние, разрешенное в соответствии с таблицей A (, см. § 1926.1408).
1926.1408(а)(2)(iii)(Б)
Определить, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) при работе в пределах максимального рабочего радиуса оборудования в рабочей зоне приблизиться на расстояние, меньшее, чем минимальное расстояние подхода линии электропередач, разрешенное согласно Таблица А ( см. § 1926.1408). Если это так, то работодатель должен следовать требованиям параграфа (b) этого раздела, чтобы гарантировать, что ни одна часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) не приблизится к тросу ближе, чем на минимальное расстояние подхода. .
1926.1408(б)
Предотвращение вторжения / поражения электрическим током . Если в соответствии с Вариантом (2) или Вариантом (3) настоящего раздела требуются меры предосторожности от вторжения, должны быть соблюдены все следующие требования:
1926.1408(б)(1)
Проведите совещание по планированию с оператором и другими работниками, которые будут находиться в зоне установки оборудования или нагрузки, чтобы рассмотреть расположение линий электропередач и шаги, которые будут предприняты для предотвращения вторжений/поражений электрическим током.
1926.1408(б)(2)
Если используются линии тегов, они должны быть непроводящими.
1926.1408(б)(3)
Соорудите и поддерживайте в надлежащем состоянии возвышающуюся предупредительную линию, баррикаду или линию знаков в поле зрения оператора, оснащенную флажками или аналогичной хорошо заметной маркировкой, на расстоянии 20 футов от линии электропередач (при использовании Варианта (2) настоящего раздела ) или на минимальном расстоянии сближения по таблице A ( см. § 1926.1408) (при использовании варианта (3) этого раздела). Если оператор не может видеть приподнятую предупреждающую линию, необходимо использовать специальный наблюдатель, как описано в § 19.26.1408(b)(4)(ii) в дополнение к осуществлению одной из мер, описанных в § § 1926.1408(b)(4)(i), (iii), (iv) и (v).
1926. 1408(б)(4)
Реализовать хотя бы одну из следующих мер:
1926.1408(б)(4)(и)
Сигнализация приближения, установленная для предупреждения оператора о вторжении.
1926.1408(б)(4)(ii)
Специальный наблюдатель, который находится в постоянном контакте с оператором. Если выбрана эта мера, специальный наблюдатель должен:
1926.1408(б)(4)(ii)(А)
Быть оборудованным визуальным средством, помогающим определить минимальное безопасное расстояние. Примеры наглядных пособий включают, но не ограничиваются ими: четко видимую линию, нарисованную на земле; хорошо видная линия стоек; набор четко видимых ориентиров в пределах прямой видимости (например, столб забора за выделенным наблюдателем и угол здания перед выделенным наблюдателем).
1926.1408(б)(4)(ii)(Б)
Располагаться таким образом, чтобы эффективно измерять зазор.
1926.1408(б)(4)(ii)(С)
При необходимости используйте оборудование, позволяющее специальному наблюдателю напрямую общаться с оператором.
1926.1408(б)(4)(ii)(D)
Своевременно информируйте оператора, чтобы можно было выдерживать требуемое безопасное расстояние.
1926.1408(б)(4)(iii)
Устройство, которое автоматически предупреждает оператора о прекращении движения, например, устройство предупреждения о дальности полета. Такое устройство должно быть настроено так, чтобы дать оператору достаточное предупреждение, чтобы предотвратить вторжение.
1926.1408(б)(4)(iv)
Устройство, автоматически ограничивающее диапазон движения, предназначенное для предотвращения посягательств.
1926.1408(б)(4)(в)
Изолирующее звено/устройство, как определено в § 1926.1401, установленное в точке между концом грузовой линии (или ниже) и нагрузкой.
1926.1408(б)(5)
Требования параграфа (b)(4) настоящего параграфа не применяются к работам, подпадающим под действие подраздела V настоящей части.
1926.1408 (с)
Информация о напряжении . В случае использования варианта (3) настоящего раздела владелец/оператор линий электропередач должен предоставить запрошенную информацию о напряжении в течение двух рабочих дней с момента запроса работодателя.
1926.1408 (д)
Операции под линиями электропередач .
1926.1408(г)(1)
Никакая часть оборудования, грузоподъемного троса или груза (включая такелаж и подъемные приспособления) не должна находиться ниже линии электропередачи, если работодатель не подтвердил, что владелец/оператор коммунального предприятия обесточил и (на рабочем месте) заземлил линию электропередачи на видном месте , за исключением случаев, когда применяется одно из исключений в пункте (d)(2) настоящего раздела.
1926.1408(г)(2)
Исключения . Параграф (d)(1) данного раздела неприменим, если работодатель демонстрирует, что применимо одно из следующего:
1926. 1408(г)(2)(и)
Работа охватывается подразделом V этой части.
1926.1408(г)(2)(ii)
Для оборудования с невыдвижными стрелами: Самая верхняя часть оборудования со стрелой в истинном вертикальном положении должна находиться более чем в 20 футах ниже плоскости линии электропередач или на расстоянии, превышающем указанное в Таблице А данного раздела минимальное расстояние ниже плоскость линии электропередач.
1926.1408(г)(2)(iii)
Для оборудования с шарнирно-сочлененными или выдвижными стрелами: Самая верхняя часть оборудования со стрелой в полностью выдвинутом положении, в истинном вертикальном положении, должна находиться более чем в 20 футах ниже плоскости линии электропередачи или более чем в Таблице А минимальное расстояние просвета этой секции ниже плоскости линии электропередач.
1926.1408(г)(2)(iv)
Работодатель демонстрирует, что соблюдение параграфа (d)(1) данного раздела невозможно и соответствует требованиям § 1926.1410.
1926.1408 (е)
Линии электропередач предположительно находятся под напряжением . Работодатель должен исходить из того, что все линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.
1926.1408 (ф)
При работе вблизи передатчиков/башен связи, где оборудование находится достаточно близко, чтобы в оборудовании или обрабатываемых материалах возникал электрический заряд, передатчик должен быть обесточен или должны быть приняты следующие меры предосторожности:
1926. 1408 (ф) (1)
Оборудование должно иметь электрическое заземление.
1926.1408 (ф) (2)
Если используются линии тегов, они должны быть непроводящими.
1926.1408(г)
Обучение .
1926.1408(г)(1)
Работодатель должен обучить каждого оператора и члена бригады, назначенных для работы с оборудованием, по всем следующим пунктам:
1926.1408(г)(1)(и)
Порядок действий в случае электрического контакта с линией электропередач. Такое обучение должно включать:
1926.1408 (г) (1) (я) (А)
Информация об опасности поражения электрическим током при одновременном прикосновении оператора к оборудованию и земле.
1926.1408 (г) (1) (я) (Б)
Важность пребывания в кабине для безопасности оператора, за исключением случаев, когда существует непосредственная опасность пожара, взрыва или другой чрезвычайной ситуации, требующей выхода из кабины.
1926.1408 (г) (1) (я) (С)
Самый безопасный способ эвакуации из оборудования, которое может быть под напряжением.
1926.1408 (г) (1) (я) (Д)
Опасность потенциально находящейся под напряжением зоны вокруг оборудования (ступенчатый потенциал).
1926.1408 (г) (1) (я) (Е)
Необходимость присутствия экипажа в зоне, чтобы избежать приближения или прикосновения к оборудованию и грузу.
1926.1408(г)(1)(я)(Ф)
Безопасное расстояние от линий электропередач.
1926.1408(г)(1)(ii)
Предполагается, что линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.
1926.1408(г)(1)(iii)
Линии электропередач считаются неизолированными, если только владелец/оператор предприятия или зарегистрированный инженер, который является квалифицированным лицом в области передачи и распределения электроэнергии, не подтвердит, что линия изолирована.
1926.1408(г)(1)(iv)
Ограничения изолирующей линии/устройства, сигнализатора приближения и устройства контроля диапазона (и аналогичного), если они используются.
1926.1408(г)(1)(в)
Процедуры, необходимые для надлежащего заземления оборудования, и ограничения заземления.
1926.1408(г)(2)
Сотрудники, работающие в качестве специальных наблюдателей, должны быть обучены, чтобы они могли эффективно выполнять свои задачи, включая обучение применимым требованиям этого раздела.
1926.1408(г)(3)
Обучение по данному разделу должно проводиться в соответствии с § 1926.1430(g).
1926.1408(ч)
Устройства, первоначально разработанные изготовителем для использования в качестве: Защитного устройства ( см. § 1926.1415), вспомогательного средства или средства предотвращения контакта с линией электропередач или поражения электрическим током, при использовании в соответствии с настоящим разделом, должны соответствовать процедурам изготовителя для использования и условий использования.
