Высота опор воздушных линий электропередачи

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов

(рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.



Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Характеристики местностей и пересечений	Напряжения линий, кВ
	ниже 1 кВ	1 — 20	35 — 110	220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние до земли, м	5	6	6	7
Населенные местности и территории промышленных предприятий. Расстояния до земли, м	6	7	7	8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м	7,5	7,5	7,5	8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м	6	7	7	8

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δh.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 — 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δh, принимаемым 0,2 — 0,4 м. Меньшая цифра берется для пролетов длиной до 200 — 250 м, а большая — при пролетах 400 — 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δh можно не принимать.

3. Габаритная стрела провеса провода fг, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра;

2) гололеде, температуре θг, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.



Когда пересекаемый объект — автострада, линия связи и т. д. — находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода fнб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γх(l-х)/2

Рис. 2. Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1, включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных — ~ 150 мм.

5. Размер b — расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а — расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h2 = hг + Δh + fг + λ1 + b

Полная высота опоры Н = h2+а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3) высота h2 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h2 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

Высота электрического бетонного столба. Высота лэп от земли

Высота опор воздушных линий электропередачи

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов

(рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.



Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Характеристики местностей и пересечений	Напряжения линий, кВ
	ниже 1 кВ	1 — 20	35 — 110	220
Ненаселенная местность, часто посещаемая людьми и доступная для транспорта и сельскохозяйственных машин. Расстояние до земли, м	5	6	6	7
Населенные местности и территории промышленных предприятий. Расстояния до земли, м	6	7	7	8
При пересечениях железных дорог постоянного пользования. Расстояние до головки рельсов, м	7,5	7,5	7,5	8,5
При пересечениях автогужевых дорог. Расстояние до полотна дороги, м	6	7	7	8

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δh.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 — 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δh, принимаемым 0,2 — 0,4 м. Меньшая цифра берется для пролетов длиной до 200 — 250 м, а большая — при пролетах 400 — 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δh можно не принимать.

3. Габаритная стрела провеса провода fг, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра;

2) гололеде, температуре θг, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.



Когда пересекаемый объект — автострада, линия связи и т. д. — находится не в середине пролета (рис. 2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода fнб, но и стрелы провеса f1 и f2 над пересекаемыми объектами.

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γх(l-х)/2

Рис. 2. Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1, включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных — ~ 150 мм.

5. Размер b — расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а — расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h3 = hг + Δh + fг + λ1 + b

Полная высота опоры Н = h3+а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3) высота h3 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h3 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.

ural-impuls.ru

Высота электрического бетонного столба

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на

Устройство воздушных линий электропередачи. Основные определения

Основным документом в соответствии с требованиями которого строятся вновь или реконструируются все электроустановки, — ЛЭП, подстанции, станции катодной защиты, внутренние электропроводки компрессорных и насосных станций и другие -являются «Правила устройств электроустановок» (#M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S). Согласно #M12293 1 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S решаются общие вопросы проектирования и выполняется расчет электрической части ЛЭП. В соответствии с #M12293 2 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S [6] ниже приводятся основные понятия и термины ЛЭП.

Воздушная линия электропередачи — устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.).

Трасса ЛЭП — положение оси линии электропередачи на земной поверхности, а также полоса земли вдоль оси линии электропередачи, отведенная для ее строительства. Местность, по которой проходит трасса ЛЭП, в зависимости от доступности ее для людей, транспорта и сельскохозяйственных машин, согласно #M12293 3 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S делится на четыре категории.

Населенная местность — земли в пределах городской черты в границах их перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа в пределах поселковой черты и сельских населенных пунктов в пределах черты этих пунктов.

Ненаселенная местность — земли единого государственного земельного фонда, за исключением населенной и труднодоступной местности, т.е. незастроенные местности, хотя бы и часто посещаемые людьми, доступные для транспорта и сельскохозяйственных машин, сельскохозяйственные угодья, огороды сады, местности с отдельными редкостоящими строениями и временными сооружениями.

Труднодоступная местность — местность, недоступная для транспорта и сельскохозяйственных машин.

Застроенная местность — территории городов, поселков и сельских населенных пунктов в границах фактической застройки, защищающие ЛЭП с обеих сторон от поперечных ветров.

При проектировании, т.е. при расчете и выборе конструкций ЛЭП, необходимо учитывать механические нагрузки на ее элементы, которые зависят от климатических условий местности прохождения ЛЭП, т.е. от силы ветра, толщины гололеда, который может образоваться на проводах линии.

Территория Советского Союза в зависимости от скорости ветра разбита на семь районов [6].

При расчетах проводов учитываются максимальные скоростные напоры ветра, исходя из их повторяемости один раз в 10 лет для ЛЭП на напряжение 6-10 кВ и один раз в 5 лет для ЛЭП на напряжение 0,4 кВ, при высоте крепления проводов до 15 м Максимальные нормативные скоростные напоры ветра приведены в табл. 2.

Таблица 2

Максимальные нормативные скоростные напоры ветра

на высоте до 15 м от Земли

Ветровые районы СССР	Для ЛЭП на напряжение до 1000 В		Для ЛЭП на напряжение 6-10 кВ
	скоростной напор ветра (в Н/м) при повторяемости один раз в 5 лет	скорость ветра, м/с	скоростной напор ветра (в Н/м) при повторяемости один раз в 10 лет	скорость ветра м/с
I	270	21	400	25
II	350	24	400	25
III	450	27	500	29
IV	550	30	650	32
V	700	33	800	36
VI	850	37	1000	40
VII	1000	40	1250	45

Если высота подвеса проводов превышает 15 м, то нормативный скоростной напор ветра увеличивается путем введения соответствующих коэффициентов. Если же ЛЭП сооружается в застроенной местности, то максимальный нормативный скоростной напор ветра можно уменьшить на 30% (скорость ветра на 16%) при условии, что средняя высота окружающих зданий составляет не менее 2/3 высоты опоры. Такое же уменьшение скоростного напора допускается для ЛЭП, трасса которых защищена от поперечных ветров (например, в лесных массивах заповедников, в горных долинах и ущельях).

Районов по гололеду в Советском Союзе принято пять. Эти районы характеризуются толщиной стенки гололеда, приведенной к высоте 10 м от земли и к диаметру провода 10 мм при повторяемости один раз в 5 и 10 лет (табл. 3).

Таблица 3

Нормативная толщина стенки гололеда при высоте 10 м

над поверхностью Земли

Район по гололеду	Нормативная толщина стенки гололеда (в мм) с повторяемостью
	один раз в 5 лет (для ЛЭП на напряжение до 1000 В)	один раз в 10 лет (для ЛЭП на напряжение 6 — 10 кВ)
I	5	5
II	5	10
III	10	15
IV	15	20
Особый	20	22

Толщина стенки гололеда с повторяемостью один раз в 15 лет, а также с любой повторяемостью в особогололедных районах должна приниматься на основании обработки данных фактических наблюдений.

От правильного выбора толщины стенки гололеда в расчетах зависит безаварийная работа ЛЭП, в противном же случае на линиях возможны аварии, что приведет к перерывам в электроснабжении.

Воздушные линии электропередачи состоят из опор, линейной арматуры, изоляторов и проводов.

Опоры ЛЭП поддерживают провода при помощи линейной арматуры и изоляторов на заданном расстоянии друг от друга и от поверхности земли.

Пролетом или длиной пролета называют горизонтальное расстояние между осями двух соседних опор. Пролеты могут быть промежуточными, анкерными или переходными (рис. 2).

Рис. 2. Пролеты ЛЭП:

а, б, в, г — расстояния от провода ЛЭП соответственно до головки рельса, провода контактной сети,

провода линии связи и до автодороги; д — наименьшее расстояние от провода ЛЭП до земли в пролете;

е — расстояние от провода ЛЭП до провода напряжением 0,4 кВ; ж — промежуточный пролет;

з — переходный анкерный пролет; и — анкерный пролет или анкерный участок; 1 — стрела провеса:

2 — провод; 3 — анкерная опора; 4 — промежуточная опора

Промежуточный пролет — это пролет между двумя соседними промежуточными опорами или между анкерной и промежуточной опорами.

Анкерный пролет — это расстояние по горизонтали между центрами двух ближайших анкерных опор. Обычно анкерный пролет состоит из нескольких промежуточных пролетов.

Переходной пролет — это пролет, в котором линия электропередачи пересекает определенные инженерные сооружения или большие естественные препятствия (большие реки, водохранилища и т.п.).

Поскольку провода в пролете не могут быть натянуты как струна, их натягивают с определенным провесом, усилием или, как говорят, тяжением. В зависимости от климатических условий оно изменяется для одного и того же провода или пролета и может быть нормальным или ослабленным.

Габарит провода — вертикальное расстояние между низшей точкой провода в пролете от пересекаемых сооружений до поверхности земли или до воды (рис.3).

Рис. 3. Габарит и стрела провеса провода:

а — с одинаковой высотой точек подвеса провода; б — с разными по высоте точками подвеса провода;

— длина пролета; — стрела провеса провода; — расстояние от низшей точки провода до земли;

А, Б — точки подвеса провода; — стрела провеса провода относительно высшей точки подвеса

Стрелой провеса провода называют вертикальное расстояние между горизонтальной прямой, соединяющей точки крепления проводов на опорах, и низшей точкой провода в пролете. Если высота точек крепления провода разная, стрела провеса имеет два значения относительно высшей и низшей точек крепления.

Габаритный пролет — пролет, длина которого определяется нормированным габаритом от проводов до земли на идеально ровной поверхности. Другими словами, это такой пролет, увеличение которого приводит к уменьшению габарита провода ниже нормы. Для ЛЭП на напряжение 0,4 и 6-10 кВ нормированный габарит проводов до земли составляет 7 м в населенной местности и 6 м в ненаселенной.

Для определения нагрузок на опоры служит понятие ветрового пролета.

Ветровым пролетом называется длина участка ЛЭП, давление ветра на провода и тросы с которого воспринимаются опорой. Ветровой пролет равен полусумме смежных пролетов от опоры в обе стороны (рис. 4)

Рис. 4. Ветровой пролет:

и — длина первого и второго пролетов; — длина ветрового пролета

.

Весовым пролетом называется длина участка ЛЭП, масса проводов или тросов которого воспринимается опорой. Весовой пролет, определяющий конструкцию опоры и ее элементов, а также закрепление ее в грунте, может быть положительным и отрицательным. Положительным считается такой весовой пролет, когда его нагрузки направлены вниз, и отрицательным, когда его нагрузки направлены вверх (рис. 5).

Рис. 5. Весовой пролет:

— длина участка ЛЭП, на котором масса проводов и тросов воспринимается опорами

Величину весового пролета можно определить по формуле

,

где — длина пролета, примыкающего к опоре; — тяжение по проводу в пролете, примыкающем к опоре; — разность отметок подвеса провода на опорах (положительная, если отметка провода на рассматриваемой опоре больше, чем на смежной, и отрицательная, если отметка меньше; — вертикальная нагрузка на провод с учетом его массы), м; индексы 1 и 2 относятся к пролетам, расположенным по одну и другую стороны от рассматриваемой опоры.

В процессе монтажа ЛЭП пользуются еще одним понятием пролета.

Приведенный (или визируемый) пролет — это длина среднего промежуточного пролета анкерного участка, по которому определяется величина искомой стрелы провеса при визировании проводов.

Приведенный пролет определяется по формуле

,

где , , +, — длина промежуточных пролетов анкерного участка.

Стрела провеса в приведенном пролете

,

где — длина рассматриваемого промежуточного пролета; — длина приведенного пролета; — стрела провеса для приведенного пролета (принимается по монтажным таблицам или кривым).

В процессе монтажа и эксплуатации в зависимости от механического состояния ЛЭП может находиться в нескольких режимах работы [6].

Нормальный режим ЛЭП — состояние ЛЭП при необорванных проводах и тросах.

Аварийный режим ЛЭП — состояние ЛЭП при оборванных одном или нескольких проводах и тросах.

Монтажный режим ЛЭП — состояние ЛЭП при монтаже опор, проводов и тросов.

< Предыдущая		Следующая >

Железобетонные опоры ЛЭП 0,4 кВ — 10 кВ — характеристики, преимущества | СтройМонтажБур

Железобетонные опоры ЛЭП изготовлены из бетона, который дополнительно армирован металлом, как понятно из названия. Им присвоена маркировка СВ, что означает «стойки вибрированные». Применяются они для прокладки линий электропередач 0,4-10 кВ.

Значительными преимуществами ж/б опор являются:

• Коррозиестойкость
• Невосприимчивость к низким температурам и влажности
• Сейсмостойкость — степень устойчивости к землетрясениям
• Стойкость к неблагоприятным воздействиям природы и стихий
• Повышенная прочность и крепость – не подвергаются деформации и разрушениям
• Нет необходимости в уходе (в чем, например, нуждаются деревянные опоры из сосны- пропитка)
• Срок эксплуатации — не менее 50 лет

Недостатки тоже есть

Речь здесь идет, в первую очередь, про высокий вес подобной опоры, соответственно, монтаж опор такого типа должен производиться профессионалами высочайшего класса. Также имеется вероятность появления различных дефектов во время транспортировки (речь идет о трещинах, сколах). Кроме этого, из-за воздействия влаги и перепадов температур возможно выкрашивание бетона, что снижает прочность всей конструкции.

Характеристики железобетонных стоек ЛЭП

⇒Железобетонные столбы изготавливаются разных марок и обозначаются таким образом, например, стойка бетонная СВ 95-2, где 95 – длина стойки в дециметрах, а 2 – условная несущая способность.

Согласно ГОСТ 23009-78 стойки изготавливаются следующих типоразмеров:

• L – 9,5 метров (СВ 95)
• L – 10,5 метров (СВ 105)
• L – 11 метров (СВ 110)
• L – 16,4 метра (СВ 164)

Они различаются также по методу армирования, от которого зависит несущая способность.

Стойки опор ЛЭП СВ 95

Ж/б опоры СВ 95 широко применяются для прокладки и монтажа сетей с напряжением 0,4 кВ и для прокладки линий связи. Они преимущественно используются для подключения к электросетям дачников, при установке дополнительного электростолба. Для их изготовления используется тяжелый бетон (класс В30), который соответствует нормативам ГОСТ 26633-91. В качестве наполнителя данного бетона производители применяют гранитный щебень с показателем прочности не менее M 1200 – M 1400, морозоустойчивости F 300.

Стойки СВ 95 могут эксплуатироваться при температуре, достигающей -55 градусов Цельсия. Они успешно эксплуатируются в районах I-V категории и могут устанавливаться там, где сейсмичность не превышает 7 баллов по шкале Рихтера. Железобетонные опоры ЛЭП СВ 95.2 и СВ 95.3 оснащаются закладными изделиями, необходимыми для того, чтобы выполнять крепление конструкций и осуществлять присоединение необходимых элементов заземления. Данные стойки сужаются кверху и их длина составляет 9,5 метров. Сечение опор прямоугольное и равняется: в основании высота – 240 мм, вверху – 165 мм, ширина в основании и вверху одинаковая – 150 мм. Вес стойки равен 750 кг.

Железобетонный столб СВ-95 на предприятии — изготовителе снабжается закладными железными изделиями, предназначенными для присоединения конструкций и деталей заземления.

Стойки СВ 110

Железобетонные стойки СВ 110 предназначены для линий электропередач напряжением до 10 кВ. Они могут устанавливаться также и для линий связи. Ж/б столбы СВ 110 устойчивы к воздействию агрессивной среды, низкой и высокой температуры и могут с успехом устанавливаться в районах с повышенной степенью пожарной опасности.

Столбы железобетонные СВ 110 также находят свое применение и в качестве опор для освещения. Их изготовление ведется с применением тяжелого бетона методом вибропрессования. Данные бетонные смеси обладают классом прочности на сжатие В30.

Длина стоек СВ 110-3,5 и СВ 110-5 составляет 11 метров. В основании опоры высота равна 280 мм, а вверху высота составляет 165 мм. Ширина основания равна 170 мм, верхняя часть составляет 175 мм. Вес бетонной опоры равен 1150 кг. Стойки СВ 110-3,5 имеют расчетный изгибающий момент 35 кНм, а СВ 110-5 соответственно 50 кНм.

Железобетонные опоры СВ 110 изготавливаются из тяжелого бетона, обладающего следующими характеристиками:

• Марка прочности – M 400
• Морозостойкость – F 200
• Водонепроницаемость – W 6

Каждая из них снабжена закладными металлическими изделиями, предназначенными для закрепления конструкций и подсоединения деталей конструкции заземления и изготавливается в строгом соответствии со стандартами ГОСТ и ТУ.

Все опоры в обязательном порядке имеют сертификат соответствия и паспорт качества.

Похожие статьи:

Высота электрического бетонного столба

Во многих частных домах есть необходимость провести электричество от соседского разрушенного дома либо поменять имеющуюся опору ЛЭП, кабель, возникает множество вопросов. Рассмотрим, что же делать, какие существуют нормативы для бетонного столба и возможно ли его установить своими силами?

Какие существуют нормативы для установки бетонного столба на своем участке?

Вначале следует учесть, что глубина закапывания опоры в земле должна быть ниже уровня промерзания, то есть около 1,5–2 метров. Самостоятельно установить бетонный столб не получится. Потому что:

• Высота достигает минимум 5 метров, установить его строго в вертикальное положение без помощи машины невозможно.
• Необходимость в изоляторах, и специальном надежном металлическом креплении на столбе, которое должно надежно выдерживать все порывы ветра и лед зимой.
• Необходимость обесточить линию, которое окончательно разбивает все надежды отчаянных электриков–самоучек.

Возможно ли альтернативные методы установки ЛЭП своими силами?

Существует много вариантов самодельных столбов со специальным фундаментом снизу, с четырьмя металлическими опорами, изоляторами, и т.д. но используют их зачастую в селах. Самым доступным способом быстро и качественно сделать опору ЛЭП является установка бетонного столба.

Высота столба, как гласит правила устройства электроустановок (ПУЭ) должна быть минимум 5 м, и максимум 12, на практике применяются 7-метровые бетонные опоры. Расстояние в труднодоступных местах должно быть не менее 2,5 м, в недоступных (горы, утесы, скалы) – не менее 1 м. При пересечении не проезжей части улиц, на тротуарах, пешеходных дорожках расстояние можно уменьшить до 3,5 м. При установке вводного щитка его высота должна быть не менее 160 см от земли.

В деревнях высоту зачастую делают около 4м, чтобы грузовая машина могла спокойно проехать, и поскольку по конструкции ПУЭ никаких ограничений не ставит, то в ход идут все подручные материалы, металлические самодельные фермы, балки, что крайне не рекомендуется.

Для установки бетонной опоры понадобятся:

• Бурильная машина;
• Кран, который установит в вертикальное положение столб;
• Грузовая машина для перевозки столба;
• Бригада электриков, со специальной подъемной машиной с выдвижной клеткой для монтажа линии.

Данная команда способна за считаные часы надежно установить опору на многие десятилетия, и гарантировать нам бесперебойную подачу тока на протяжении многих лет.

Как узнать напряжение ЛЭП по её внешнему виду: ammo1 — LiveJournal

Полезно знать, какое напряжение передаётся по линии электропередач (ЛЭП), так как для каждого напряжения существует своя безопасная зона от проводов.

Минимальное напряжение ЛЭП — 0.4 кВ (напряжение между каждым фазным проводом и нолём — 220 вольт). Такие линии обычно используются в дачных посёлках, они выглядят так.

Характерный признак — маленькие белые или прозрачные изоляторы и пять проводов (три фазы, ноль, фаза к фонарям освещения).

Для подвода напряжения к трансформаторам тех же дачных посёлков используются линии 6 и 10 кВ. 6-киловольтные линии используются всё реже.

Отличие от низковольтной линии в размере изоляторов. Здесь они гораздо больше. Для каждого провода используется один или два изолятора. Проводов всегда три.

Очень важно не путать эти линии. Я читал грустную историю про горе-строителей, которые хотели подключить бетономешалку напрямую к проводам ЛЭП и сдуру накинули крючки на 10-киловольтные провода вместо 220-вольтных.

Следующий стандартный номинал напряжения ЛЭП — 35 кВ.

Такую ЛЭП легко распознать по трём изоляторам, на которых закрепляется каждый провод.

У линии 110 кВ (110 тысяч вольт) изоляторов на каждом проводе шесть.

У линии 150 кВ изоляторов на каждом проводе 8-9.

Линии 220 кВ чаще всего используются для подвода электричества к подстанциям. В гирлянде от 10 изоляторов. ЛЭП 220 кВ могут значительно отличаться друг от друга, количество изоляторов может доходить до 40 (две группы по 20), но одна фаза у них всегда передаётся по одному проводу.

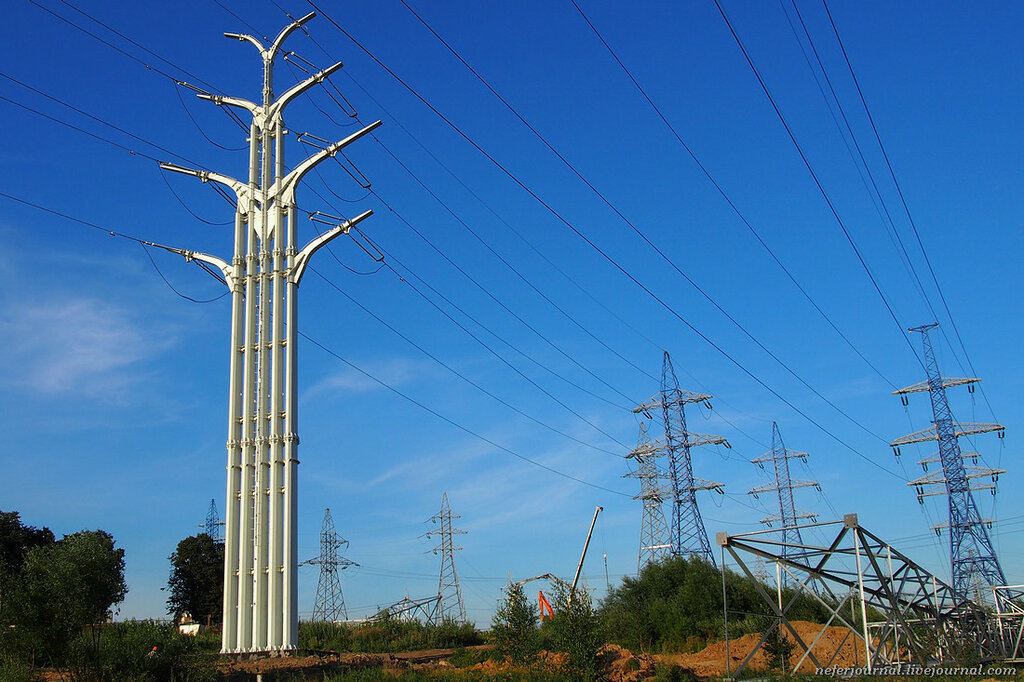

Недавно в Москве на пересечении Калужского шоссе и МКАД поставили две опоры ЛЭП 220 кВ необычного вида. О них подробно рассказала neferjournal: http://neferjournal.livejournal.com/4207780.html. Это фото из её поста.

ЛЭП 330 кВ, 500 кВ и 750 кВ можно распознать по количеству проводов каждой фазы.
330 кВ — по два провода в каждой фазе и от 14 изоляторов.

ЛЭП 500 кВ — по три провода, расположенных треугольником, на фазу и от 20 изоляторов в гирлянде.

ЛЭП 750 кВ — 4 или 5 проводов, расположенных квадратом или кольцом, на каждую фазу и от 20 изоляторов в гирлянде.

Убедиться в точности определения напряжения можно, посмотрев, что написано на опоре ЛЭП. Во второй строке указан номер опоры ЛЭП, а в первой строке указана буква и цифра через тире. Цифра — это номер высоковольтной линии, а буква — напряжение. Буква Т означает 35 кВ, С — 110 кВ, Д — 220 кВ.

Допустимые расстояния до токоведущих частей для разных типов ЛЭП.

Информация и часть фотографий для этого поста во многом почёрпнута из статьи Как по изоляторам определить напряжение ВЛ.

© 2016, Алексей Надёжин

---

Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.
