Высота потолка в котельной – расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел

Содержание

Правила и нормативы установки газового котла

При установке газовых котлов важно придерживаться норм, которые прописаны в СНиПе-II-35-76 «Котельные установки» и своде правил по проектированию автономных систем теплоснабжения СП-41-104-2000. Иначе, если их не соблюсти, проверяющие органы не дадут разрешение на эксплуатацию газового оборудования. Рассмотрим, какие существуют нормы установки газового котла.

Общие требования к установке газового агрегата

Первый норматив, который нужно учесть при выборе газового котла, — это соответствие мощности устройства площади отапливаемого помещения. Расчет оптимальной производительности выполняют по специальным формулам.

Существуют модели газовых котлов с различными характеристиками: напольные, настенные, с открытой или закрытой камерами сгорания.

Для установки агрегатов с открытой топкой (атмосферных) необходим полноценный дымоход, поэтому в основном такие модели применяют для обогрева частных домов. Котлы с открытой камерой разрешается устанавливать только в отдельном специально оборудованном помещении – котельной или топочной.

Газовому устройству с закрытой топкой (турбированному) для вывода дыма достаточно лишь подвести коаксиальный дымоход. Он состоит из двух труб и одновременно обеспечивает вывод дыма и приток воздушных масс к горелочному устройству. Такой агрегат можно устанавливать в любом нежилом помещении, например, кухне, прихожей или ванной комнате. Главное, чтоб оно соответствовало всем требованиям СНиПа. Однако если Ваше устройство с закрытой камерой сгорания имеет мощность более 60 кВт, то для него придется также искать отдельное помещение — котельную.

Обратите внимание! Для квартиры многоквартирного дома допускается установка газовых устройств общей мощностью до 150 кВт.

Требования к помещению, где расположен газовый котел

В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.

Нормы помещения для агрегата с открытой камерой сгорания

Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:

  1. Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
  2. Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
  3. Высота потолка – 2-2,5 м.
  4. Ширина дверей – не меньше 0,8 м.
  5. Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
  6. Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
  7. Иметь вентиляционный канал.
  8. Электрические выключатели, размещаемые снаружи котельной.

Нормы помещения для котла с закрытой топкой

Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:

  • высота потолка более 2 м;
  • объем — не менее 8 м²;
  • хорошо проветривается;
  • поверхность стен выполнена из пожаробезопасных материалов.

Допускается даже встраивать турбированные агрегаты в кухонную мебель.

Требования к вентиляции в котельной

В котельной или другом помещении, в котором находится газовый котел, необходимо предусмотреть принудительную и естественную вентиляцию. Показатели воздухозамещения рассчитывают исходя из мощности агрегата.

Естественная вентиляция предотвращает скопление угарного газа, что может быть опасным для здоровья и жизни жильцов. Естественный приток воздуха обеспечивается за счет окон, форточек и дверей.

Газовые котлы с закрытой камерой сгорания не нуждаются в принудительной вентиляции. Она обеспечивается за счет коаксиального дымохода, оснащенного вентилятором, посредством которого выполняется забор воздуха с улицы и выведение дыма.

В котельных с атмосферным агрегатом придется установить приточно-вытяжную вентиляцию в виде нескольких вентиляторов, которые подключены к датчикам дыма. При увеличении концентрации углекислого газа датчики подают сигнал, и вентиляторы начинают работать.

Обратите внимание! Хорошая вентиляция должна обеспечивать трехкратное замещение воздуха в помещении в течение 1 часа.

Нормы пожарной безопасности

Чтобы газовая система отопления соответствовала противопожарным нормам, следует выполнять определенные условия:

  1. Атмосферные устройства можно располагать на чердаке, цокольном или любом другом этаже дома. Запрещается размещать данные агрегаты в подвале.
  2. Турбированные газовые котлы разрешено устанавливать в любом нежилом помещении, а также на чердаке и в подвале.
  3. Двери помещений, где находятся газовые устройства, должны открываться наружу.
  4. Котельная отделывается огнеупорными материалами с минимальным пределом сопротивляемости огню — не менее ЕI45.
  5. Турбированные навесные газовые котлы отгораживают от стены примыкания щитом, выполненном из негорючего материала. Напольные модели ставят на огнеупорную подкладку.

Воспламеняющиеся элементы интерьера разрешается устанавливать рядом с котлом не ближе 30 см.

Правила энергообеспечения

Энергообеспечение газового котла включает следующие условия:

  1. Обязательное заземление агрегата — это исключает возможность того, что искра статического электричества станет причиной возгорания.
  2. Энергозависимые устройства рекомендуется подключать к стабилизатору напряжения и источнику бесперебойного питания. Иначе, при отключении электричества, хозяева останутся не только без света, но и без отопления.
  3. Розетка для газового котла должна находиться вблизи от него, чтобы была возможность подключить устройство напрямую. Использование переносок не допускается.

Требования к устройству дымохода

Нормы установки газового котла в частном доме дополняются правилами монтажа дымохода, если агрегат имеет открытую камеру сгорания. К устройству дымохода предъявляются такие требования:

  1. Труба не может иметь более 3 поворотов.
  2. Участок, соединяющий патрубок котла и дымоход, имеет длину не более 25 см.
  3. Диаметр трубы должен соответствовать мощности агрегата.
  4. Край дымохода устраивают минимум на 50 см выше конька крыши.
  5. Отверстие для прохода трубы через перекрытие делают больше, чем диаметр дымохода. Между ним и материалом перекрытия располагают огнеупорный материал.
  6. Чтобы обеспечить сбор конденсата и сажи при чистке, следует предусмотреть конденсатосборник в нижней части трубы.

При установке газового котла своими руками важно соблюсти все требования, предъявляемые к размещению определенной модели агрегата. Иначе газопоставляющая компания не даст разрешение на эксплуатацию неправильно установленного оборудования.

: Инженерные системы загородного дома. Газ. Электричество. :: BlogStroiki Default Default :: BlogStroiki

     Вопрос №126: У меня в доме высота потолка 2 метра, является ли это нарушением и препятствием для проведения газопровода(bogdana      Ответ: Высота потолка где? Дом новострой или старой постройки, если новый то строили по проекту или самострой? Высота 2 метра потолков во всем доме или только в помещении где хотите установить газовое оборудование ?Какое именно газовое оборудование вы планируете устанавливать в вашем доме и где конкретно?

Существует Свод  Правил(СНиПов) СП55.13330.2011 «Жилые здания одноквартирные», который регламентирует высоту потолков: в жилых комнатах и кухнях высота потолков должна быть 2.5 метра не менее, а высота потолков в мансардном помещении не ниже 2.3 метра.
Кроме этого при газификации частного дома надо учитывать требования СНиП 31-02-2001 «Дома жилые одноквартирные», СНиП 42-01-2002 «Газораспределительные системы», СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» и других документов, регламентирующих эксплуатацию газоиспользующего оборудования.
Так, например, в СП 42-101-2003 (Свод правил по проектированию и строительству) даются наиболее конкретные требования к помещению где планируется например установка газового отопительного котла. В этом нормативном документе указывается, что «в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м² при толщине стекла 3 мм, 1,0 м² при – 4 мм и 1,5 м² при – 5 мм» (п.6.17).
Кроме того в этом нормативе (СП 42-101-2003, п.6.18) приведены требования к высоте помещения, которая прежде всего находится в зависимости от мощности газового отопительного оборудования. Так, например, при его мощности до 60 кВт высота потолка котельной должна быть не меньше2,0 метра, а при котле большей мощности – не меньше2,5 метра.
Ранее был СНиП №2.04.08-87, в котором четко прописывались нормы:
п.6.29. Установку газовых плит в жилых домах следует предусматривать в помещениях кухонь высотой не менее 2,2 м, имеющих окно с форточкой (фрамугой) , вытяжной вентиляционный канал и естественное освещение.
При этом внутренний объем помещений кухонь должен быть, м3, не менее:
для газовой плиты с 2 горелками . .8м3,с 3-12м3, с 4-15м3
п.6.30. В существующих жилых домах допускается установка газовых плит:
в помещениях кухонь высотой не менее 2,2 м и объемом не менее указанного в п. 6.29 при отсутствии вентиляционного канала и невозможности использования в качестве такого канала дымоходов, но при наличии в помещении окна с форточкой или фрамугой в верхней части окна;
в кухнях с наклонными потолками, имеющих высоту в средней части не менее 2 м, установку газового оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.
6.31.* В существующих жилых домах, принадлежащих гражданам на правах личной собственности, допускается установка газовых плит в помещениях, соответствующих требованиям пп. 6.29 или 6.30, но имеющих высоту менее 2,2 м до 2 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза больше нормативного. При этом в домах, не имеющих выделенной кухни, объем помещения, где устанавливается газовая плита, должен быть в два раза больше указанного в п. 6.29.

При невозможности выполнения указанных требований установка газовых плит в таких помещениях может быть допущена в каждом конкретном случае по согласованию местным органом санитарного надзора.
Исходя из вышеизложенного высота ваших потолков 2 метра , не может являться препятствием для газификации вашего дома. Обращайтесь письменно в проектную организацию и заказывайте проект газификации дома, если возникнут вопросы в газовой службы по высоте помещения, пусть покажут документ согласно которому ваш дом газифицировать нельзя. Я помогу вам обязательно довести это решение до логического конца. Удачи.

Добавлено: 10.07.2014 13:36

Какие требования к помещению для установки газового котла в частном доме надо выполнять

нормы размещения котла на газе в доме
    Содержимое:
  1. Нормы площади под котел на газе
  2. Вентиляция в котельной с газовым котлом
  3. Требования пожарной безопасности
  4. Требования к дверям и окнам в котельной
  5. Нормы освещенности котельной на газе
  6. Правила энергообеспечения котельной

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

Нормы площади под котел на газе


Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:
  1. СП 55.13330 (ранее СНиП 31-02-2001)
  2. СП 89.13330 (СНиП II-35-76)
  3. СП 62.13330 (ранее СНиП 42-01-2002)
  4. СП 41-104-2000

Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:
  • Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
  • Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
    Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.
  • Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.
  • Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
    1. Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
    2. Расстояние от потолка до котла, не менее 80 см.
    3. Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.

  • Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Вентиляция в котельной с газовым котлом


В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.




Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

  • Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
  • В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
    Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.
  • Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
  • Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.

Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности


Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

  • Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
    Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
  • Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
  • Двери должны открываться наружу.
  • В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
  • Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:
  • Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
  • Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.
    Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.


Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.проверка здания на соответствие требованиям

Требования к дверям и окнам в газовой котельной


Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:
  • Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
  • Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе


Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.

Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения


Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:
  • Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
  • Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
  • Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Вентиляция в котельной частного дома с газовым котлом: требования, нормы

Содержание статьи:

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

оборудование газовой котельной частного дома

оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

настенный газовый котел

настенный газовый котел

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

  • в пристройке к коттеджу;
  • на чердаке;
  • в отдельном строении;
  • в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

  • площадь от 15 кв. метров;
  • высота потолков минимум 2 м 20 см;
  • площадь окон от 3 кв. см на 1 кубометр объема помещения;
  • окно открывается или снабжено форточкой;
  • для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
  • оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

вытяжной вентилятор

вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

  • В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
  • Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
  • Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
  • Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
    • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
    • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

схема естественной вентиляции газовой котельной

схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход для вентиляции газовой котельной

правильный дымоход для вентиляции котельной

правильный дымоход для вентиляции котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

  • Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
  • Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
  • Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
    • при мощности котла 24 кВт – диаметр 120 мм;
    • при 30 кВт – 130 мм;
    • при 40 кВт – 170 мм;
    • при 55 кВт – 190 мм;
    • при 80 кВт – 220 мм;
    • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

  • сечение трубы для дымохода указывается в паспорте котла;
  • дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
  • дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

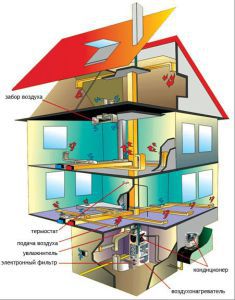

система вентиляции и отопления

система вентиляции и отопления

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
