Размер окна в котельной

При строительстве частного дома или коттеджа немало внимания уделяют обустройству помещения для котельной. Для организации отопительной системы используются разные виды котлов, но большим спросом пользуется газовое оборудование. Существенное значение при обустройстве отопления имеет размер окна в котельной. Монтаж этого элемента конструкции проходит по правилам, регламентированным в нормативных актах.

Соблюдение нормативов при сооружении бойлерной обеспечивает безопасную эксплуатацию отопительной системы. Поэтому нужно тщательно изучить все нюансы и тонкости монтажа таких сооружений.

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Высота потолков и объём помещения

Высота потолков топочного помещения должна быть не менее 2.5 метров. Но если мощность котла меньше 60 киловатт, то допустимая высота потолка может составлять 2 метра.

Ещё одно требование предъявляется к объёму помещения. На один газовый котёл мощностью до 30 кВт должно приходиться не менее 7.5 кубометров помещения; оборудование мощностью 30–60 кВт требуют 13.5 м3; котлы мощностью 60–200 кВт устанавливаются в топочных, объёмом не менее 15 м3.

Другими словами: если в котельной высота потолка 2.5 метра, то площадь для установки оборудования мощностью свыше 60 кВт должна составлять не менее 6 квадратных метров. То есть 2*3 метра и с высотой потолка 2.5 метра.

Вентиляция

Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.

Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.

Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

• Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
• Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
• Все выключатели устанавливаются со стороны улицы.

Вентиляцию нельзя соединять с дымоходом. В противном случае продукты сгорания будут попадать в дом.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

• возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
• наличие свободного пространства площадью 1 кв. м. перед устройством;
• обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
• обустройство дымоходом, расположенным выше кровли;
• утепление дымоходного канала теплоизоляционным материалом;
• наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2022 году:

• СП 62.13330.2011 Газораспределительные системы. (Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.815)
• СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 567)
• СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
• Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.

13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

•  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
• По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
• По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Окно в газовой котельной. Требования СНиП

Размер окна в газовой котельной СНиП

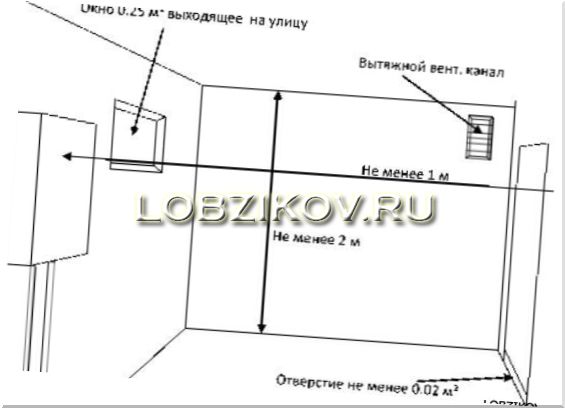

Согласно действующим сегодня СНиПам, а также Инструкции по размещению агрегатов для отопления и горячего водоснабжения Минстроя России, при размещении агрегатов мощностью до 150 кВт в отдельном помещении, расположенном в жилом здании, помещение должно отвечать ряду требований. В том числе, окно в газовой котельной должно быть определенного размера.

Высота от пола до потолка в котельной должна быть не менее 250 см. Если газовый котел предполагается установить на некотором возвышении, то высота потолка считается от верхней точки возвышения. Котельная должна иметь дверь. На входы в смежные помещения двери должны быть также установлены.

Объем газовой котельной должен составлять не менее 15 кубических метров. Если в котельной устанавливается и газовая колонка для горячего водоснабжения, объем котельной по нормам СНиП не увеличивается.

Площадь окна в газовой котельной СНиП

В котельной должно быть установлено окно или несколько окон на улицу с общей площадью остекления не менее 0,5 квадратного метра. Если объем газовой котельной больше, то площадь окна по нормам должна быть больше — на каждый дополнительный куб объема необходимо площадь окна в газовой котельной увеличивать не менее чем на 0,03 квадратных метра. Необходима форточка в котельной для проветривания в случае утечек.

В котельной должен быть организован приток воздуха с улицы, через отверстие не менее 150 х 200 миллиметров. Или под дверью в котельной должна быть щель снизу от пола не менее 20 миллиметров.

СНиП на окно в газовой котельной

Помещение отделяют от смежных помещений стенами или перегородками с пределом огнестойкости 0,75 часа, а предел распространения огня должен быть равен нулю. Естественное освещение устанавливается из расчета площади остекления окна в газовой котельной.

При размещении тепло генераторов в цокольном или подвальном этаже необходим выход непосредственно на улицу. Допускается второй выход в подсобное помещение, при этом дверь должна быть противопожарной, и шириной полотна не менее 800 миллиметров.

На практике эти требования не всегда соблюдаются. Инспекторы на некоторые отклонения при приёмке могут закрыть глаза. Достаточно жестко только смотрят на объем котельной, размер окна в газовой котельной, наличие дверей и вытяжки. Но проектируют газовые котельные всегда, ссылаясь на нормы СНиП.

Площадь котельной и остекления

Поскольку проектирование пристройки возлагается на частное лицо, необходимо ознакомиться с технической документацией.

Хоть котёл не занимает много места и установка дополнительного оборудования не предусматривается, площадь помещения не может составлять 2-3 квадратных метра.

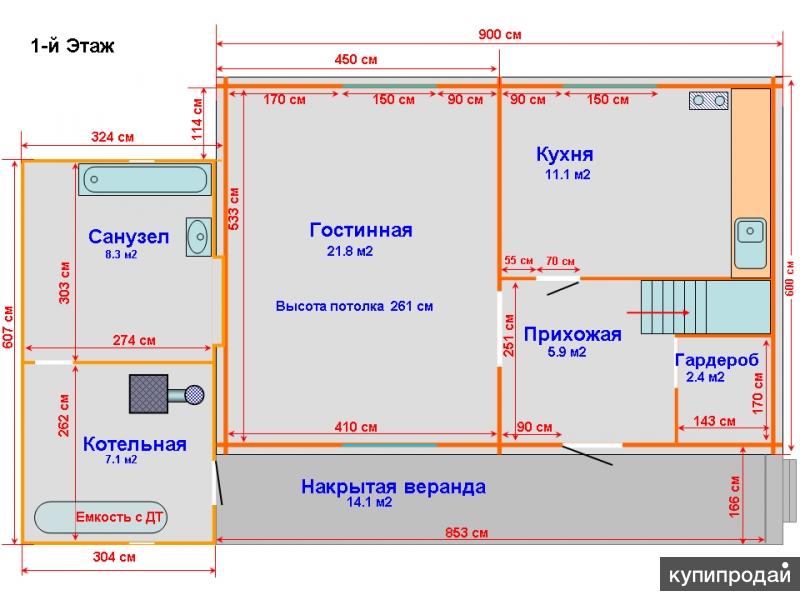

Минимальные размеры котельной частного дома
Согласно СП 402.1325800.2018, высота помещения должна составлять не менее 2,5 метров. Суммарный объём воздуха в ней должен быть от 15 кубов, а значит площадь – минимум 6 квадратов. Параметры помещения рассчитывались для среднего класса оборудования мощностью до 150 кВт.

Обычно частный сектор использует такие модели котлов.

Помещение может иметь смежную дверь с жилым либо эксплуатироваться как отдельная пристройка со входом только с улицы. Независимо от наличия смежной двери выход на улицу должен быть в любом котельном помещении. Двери для таких комнат следует использовать из негорючих материалов, шириной минимум 80 см.

Со стороны улицы можно установить дверь со стеклом, тогда в котельной станет светлее

Размер окна для котельной в частном доме также регламентируется строительными правилами.

Достаточно проёма в 0,5 м2. Но эта цифра рассчитывалась для стандартных 15 кубов воздуха в комнате. Если размер котельной больше, то на каждый м3 необходимо добавлять по 0,03 м2 площади окна.

Такие требования прописаны не только в своде правил по обслуживанию газового оборудования. Это норма естественной освещённости даже в жилых комнатах.

Если в котельной монтируют электрический водонагревательный бак, увеличение площади или объёма помещения не нужно. Важно только правильно расположить газовое оборудование, соблюдая требования пожарной безопасности.

Таблицы со стандартными габаритами

Как правило, при обустройстве котельной, проектировщик стремится заложить типовые оконные конструкции, габариты которых не превышают нормируемых значений. Все наиболее часто используемые габариты светопрозрачных элементов в помещениях котельных разных категорий приводятся далее.

Для частного дома

Для частного дома существует три типа котельных, предназначенных для размещения водогрейных агрегатов, работающих от разных типов топлива:

• Встроенные котельные с дублирующей входной группой с улицы, либо из смежных помещений жилого дома.
• Пристроенные котельные – доступ обеспечивается только со стороны улицы.
• Отдельно стоящие инженерные сооружения.

Типовые габариты оконных блоков в рассматриваемых помещениях приводятся в следующей таблице:

Маркировкаэлементаостекления	Площадь полаинженерногосооружения, м,2	Объёмэксплуатируемогопространства, м3	Высотаокна, мм	Ширинаокна, мм	Высотапроёма, мм	Ширинапроёма, мм
ОР	6	15,0	670	670	710	710
ОР	9	22,5	820	820	860	860
ОР	12	30. 0	970	970	1010	1010
ОР	15	37.5	1070	1070	1110	1110
ОР	20	50.0	2 x 670	1170	1110	2 x 710
ОР	25	62.5	2 x 820	1170	1110	2 x 860
ОР	30	75.0	2 x 770	1470	1510	2 x 910

Для газовых инженерных сооружений нормируемая площадь светопрозрачной конструкции должна составлять не менее 0,03 м2 на каждый 1 м3 эксплуатируемого пространства, предназначенного для размещения оборудования. При несоблюдении данных требований, эксплуатирующие службы от газового треста не имеют права установить счётчик и принять инженерную сеть на баланс, что не позволит собственнику объекта запустить систему отопления в доме.

Для коммунальной

Для коммунальной блочной конструкции, которая, как правило, возводится и оборудуется, согласно типовым проектным решениям, габариты оконных блоков, приводятся в таблице:

Размерный рядмодульнойконструкции, мм	Количествоблок модулей	Количествоокон	Ширинаокон, мм	Высотаокон, мм	Ширинапроёмов, мм	Высотапроёмов, мм
3000 x 6000 x 3500	1	1	1370	1370	1410	1410
5000 x 10000 x 3500	1	1	2370	1770	2410	1810
5500 x 10000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
5500 x 11000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
6000 x 11000 x 3500	3	2	2 x 1570	1770	2 x 1610	1810
10000 x 11000 x 4300	4	3	3 x 1370	1770	3 x 1410	1810
13200 x 9000 x 4300	4	3	3 x 1570	1770	3 x 1610	1810

Если застройщик или коммунальные службы города принимают решение об устройстве полносборного сооружения, оконные блоки требуемого габарита устанавливаются в нём заранее.

При необходимости строительства котельной, согласно индивидуальному проекту, следует принимать размеры светопрозрачных элементов из приведённой выше таблицы.

Нестандартные

Далеко не каждая котельная, оборудованная в стеснённых условиях, позволяет обустроить оконные блоки с типовыми размерами. Кроме того, если сооружение возводится в составе микрорайона, его архитектурный облик должен соответствовать общей застройке. В связи с этим, проектировщики нередко прибегают к устройству оконных конструкций со следующими габаритами:

• При блокированных инженерных сооружениях, количество окон может дублироваться, либо проёмы объединяются в ленточное остекление с длиной до 4200 мм.
• При возведении двухуровневых инженерных сооружений в стеснённых условиях, габариты окон для каждого машинного зала могут быть занижены до 670 – 970 х 670 х 1170 мм.
• При установке нестандартного оборудования, при высоте котельной 4300 мм, допускается устраивать двойные окна по высоте – с габаритом до 2970 мм. При использовании более протяжённых светопрозрачных конструкций, требуются усиливающие фахверки.
• При необходимости включения здание блочного здания в общий архитектурный облик микрорайона, проектировщики предусматривают стандартное расположение элементов остекления, которое может повторять внешний вид первых этажей основных жилых зданий. В таких случаях, габариты оконных блоков назначаются, согласно архитектурному проекту.
• Следует учесть, что, при произвольном размещении окон на фасаде котельной, минимальный габарит простенка должен составлять не менее 1200 мм.

Учитывая, что к помещению инженерного сооружения рассматриваемой категории не предъявляется таких жёстких требований по обеспечению энергоэффективности, как к жилым зданиям, оконные конструкции для них стоят значительно дешевле и не требуют дорогостоящих многокамерных профилей.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК). При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

1. Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
2. Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Легкосбрасываемые панели для строительства пристройки

Для возведения пристройки можно использовать бетон и камень, но более простой вариант – ЛСП технологии. Они подходят для пристроек и отдельно стоящих котельных. Их преимуществ в скорости строительства и безопасности эксплуатации оборудования.

Газовая котельная из ЛСП

Такой вариант обеспечивает 100% сброс избыточного давления в окружающую среду. Взрыв может привести к появлению множества осколков от бетона или кирпича, а панели просто раскроются.

При проектировании следует учитывать температурный диапазон срабатывания ЛСК (от 30 до 45 градусов).

Такие технологии позволяют не думать над тем, каким должны быть размеры окна в котельной частного дома, ведь при должном подходе котёл можно разместить подальше от жилища. А используя их в качестве пристройки, можно запросто перенаправить силу взрыва в сторону улицы.

ЛСП дорогие. Но безопасность эксплуатации газового котла того стоит.

Удобнее всего возводить комбинированную постройку с использованием легкосбрасываемых панелей и традиционных материалов. Так можно полностью обезопасить себя и своё имущество от воздействия взрывной волны.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

1. КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
2. Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
3. Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Видео описание

В этом видео пользователь делится своим опытом по устройству котельной с газовым отопительным котлом:

Источники

• https://okna-dom.net/razmer-okna-v-kotelnoy/
• https://zen.yandex.ru/media/forumhouse/dlia-chego-v-gazovoi-kotelnoi-obiazatelno-nujno-okno-trebovaniia-k-ustanovke-oborudovaniia-601fc4fc86f4e22208940d82
• https://StrojDvor.ru/otoplenie/ploschad-ostekleniya-v-kotelnoy-s-gazovym-kotlom/
• https://buildingclub. ru/trebovaniya-k-gazovoj-kotelnoj-v-chast/
• https://progazosnabgenie.ru/gazifikatsiya-chastnyh-domov/trebovaniya-k-oknam-v-gazovoj-kotelnoj.html
• https://Proekt-sam.ru/proektsistem/okno-v-kotelnoj-chastnogo-doma.html
• https://stroim-domik.org/stroitelstvo/okna/razmery/v-kotelnoj
• https://sovet-ingenera.com/otoplenie/kotelnaya/okno-dlya-gazovoy-kotelnoy-chastnogo-doma.html
• https://kak-sdelano.ru/otoplenie/razmer-okna-v-kotelnoj-chastnogo-doma
• https://m-strana.ru/articles/razmer-okna-v-kotelnoy/

Подготовка к монтажу котельной в частном доме

Как подготовиться к монтажу котельной, чтобы специалистам осталось только приехать, установить и подключить отопление.

Обустройство котельной в частном доме не ограничивается заботой о ее техническом наполнении и качестве монтажа. К установке оборудования можно и нужно подготовиться.

Если дом еще не построен

Расчет энергопотребления при проектировании дома позволит заранее определиться с системой отопления и конкретным оборудованием. Выбрав тип топлива и мощность котла, узнайте минимальные требования для котельной — они описаны в строительных нормах и документации к агрегату. Также подумайте об удобстве: расположить котельную в доме (и где конкретно) или за его пределами; добавить дополнительного пространства для комфортного обслуживания.

Конечно, котел и сопутствующее оборудование можно разместить уже в построенном доме — в готовой котельной или отдельном строении. Если они соответствуют всем требованиям.

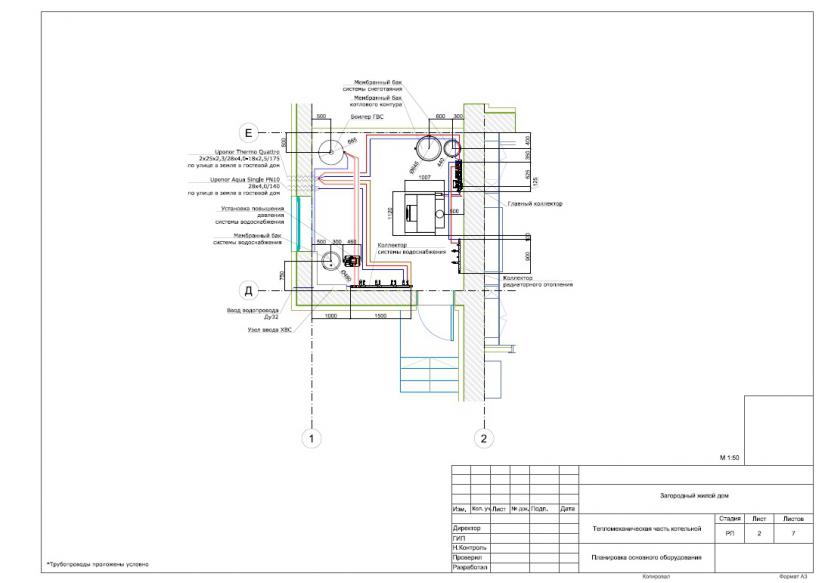

Как обустроить котельную

Где можно установить котел:

• В одном из общих помещений дома — например, в кухне или прихожей. Настенный котел до 35 кВт.
• В пристройке или отдельном помещении. Котел до 150 кВт.
• В отдельном от дома строении. Можно реализовывать наиболее производительные котельные.

Бескомпромиссным вариантом кажется обустройство котельной в отдельном строении. Но есть нюансы.

Главные плюсы: отсутствие шума, экономия площади дома, более высокая разрешенная мощность.
Главный минус: дополнительные расходы — на материалы, строительные работы, удлинение трубопровода.

Это выход, если в доме нет подходящих помещений, а пристройка невозможна или нежелательна.

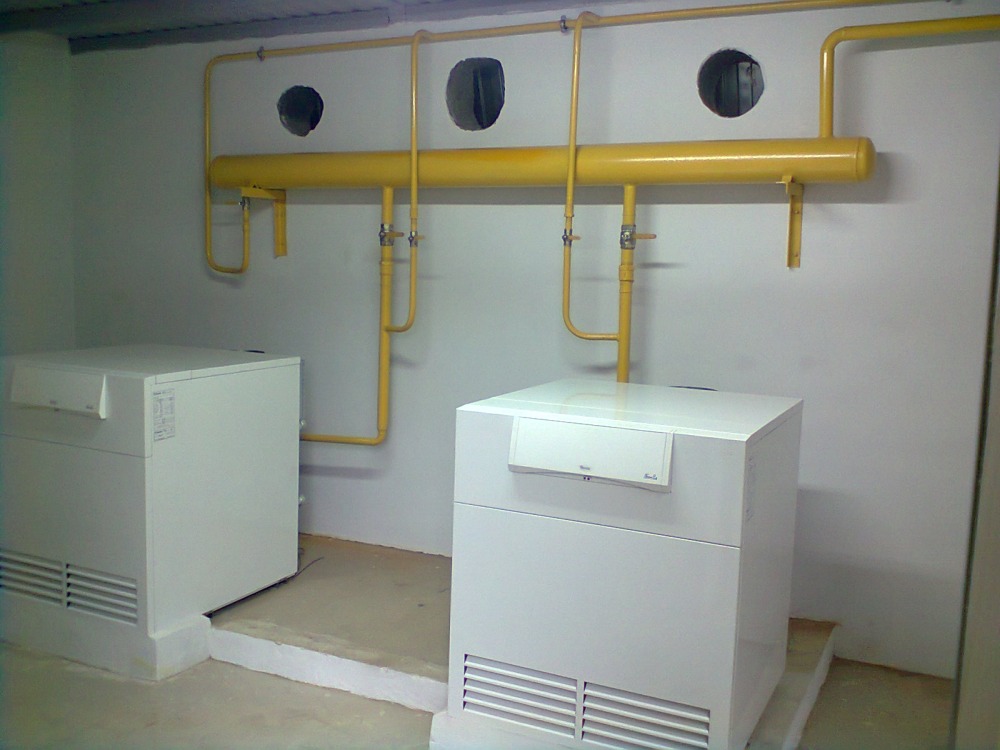

Требования к обустройству котельной с газовым котлом в частном доме:

СНиП II-35-76 и СП-41-104-2000.

Ссылки: СНиП II-35-76, СП-41-104-2000.

Общие требования к котельной:

• Высота потолка — не менее 2,5 метров;
• Стены котельной — из кирпича или бетона. Деревянные стены оборудуются огнезащитой.
• Минимальная площадь не менее 7 м². В зависимости от мощности и дополнительного оборудования может быть больше.
• К котлу и другому оборудованию должен осуществляться беспрепятственный доступ. К примеру, для возможности обслуживания напольный котел устанавливается на некотором расстоянии от стены.
• Минимальный объем помещения — 7,5 м³ для котлов мощностью до 30 кВт. Если больше 60 кВт, то — 15 м³.
• В котельной должно быть естественное освещение — окна с возможностью проветривания. Размер пропорционален объему помещения: 300 см² на 1 м³.
• Входная дверь должна открываться наружу. Ширина — не менее 80 см.
• Вентиляция — вытяжная и приточная. Она может быть естественной и/или принудительной (автоматической). В первом случае в противоположной от котла стене устраивается канал с заслонкой и сеткой. Диаметр — 13-17 см (в зависимости от мощности котла). Вытяжное отверстие при этом объединяется с вентиляцией дома.

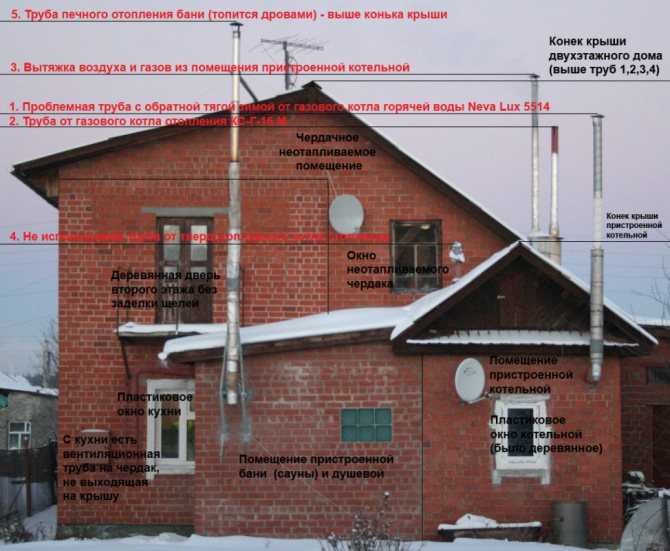

• Для отвода газов используется дымовая труба, площадь сечения которой не должна быть меньше, чем у выходного патрубка.

Документы и разрешения

Если дом и помещение для котельной соответствуют строительным нормам, можно получать документы и подбирать конкретное оборудование.

Необходимо:

1. Подать в ресурсоснабжающую организацию заявление на получение ТУ (технические условия) — для подключения к газовой магистрали.

2. Составить проект газификации. Для этого у инженера или организации должны быть необходимые лицензии.

3. Получить разрешение на монтаж котла.

Если вам требуется помощь — обратитесь в «Энергобыт Сервис». Мы рассчитаем систему отопления, поможем подобрать оборудование и подать документы.

Хочу установить новый котел в доме — какой выбрать?

Подъезд и пути заноса

Когда с котлом и документами определились, нужно подготовить дом/помещения к доставке и заносу котла в дом. Это упростит задачу специалистам по монтажу. К примеру, некоторые владельцы устраивают котельную не на первом этаже дома, но забывают спроектировать удобную лестницу. В результате — сталкиваются с трудностями при заносе котла.

Нужно предусмотреть и расчистить:

• Подъезд автомобиля;
• Весь путь заноса котла в котельную.

Если осталось старое оборудование

Если новая котельная оборудуется на месте прежней, нужно позаботиться об утилизации старого оборудования. Специалисты «Энергобыт Сервиса» позаботятся об этом за вас: демонтируем и вывезем старый котел и дополнительное оборудование.

О процессе монтажа котельной мы расскажем в следующем материале.

Еще раз самое главное:

1. Лучше всего продумать котельную еще на этапе проектирования дома — рассчитав наиболее эффективную систему отопления.
2. Котельную можно устроить как в доме, так и в отдельном строении. Главное, чтобы она соответствовала правилам безопасности.
3. Котел нельзя просто купить и установить — нужны разрешения.
4. Перед монтажом нужно очистить котельную от старого оборудования (если оно было) и предусмотреть пути заноса для котла.

Рекомендации по постройке помещений технического назначения

Рекомендации по постройке помещений технического назначения, таких как «Топочная», следуя которым, вы легко подпишите акт приемки с газовой службой

Газовое отопление в домах частного сектора в Ярославле и области на сегодняшний день все еще является главной альтернативой, например печному обогреву помещения. Такой выбор достаточно экономичен и безопасен.

Реализация данного проекта подразумевает организацию котельной, (технического помещения, которое по-другому еще называется топочной), где собственно и будет установлен котел.

В этой публикации мы подробно поговорим о том, как это сделать правильно, чтобы потом не возникло сложностей с легализацией в службе газа.

1. Необходимые материалы и техническое оборудование для топочной

На самом деле организация котельной имеет четко регламентированный свод правил, следовать которому необходимо досконально.

Итак:

• Устанавливать котел газового оборудования на расстоянии не менее 2 см от стен и потолка из несгораемых и не поддерживающих распространение пламени материалов;
• Устанавливать котел газового оборудования на расстоянии не менее 3 см от стен и потолка из трудно сгораемых материалов дополнительно заизолированный несгораемыми и не поддерживающими распространение пламени материалами. При этом площадь изоляции должна превышать площадь котла не менее чем на 10 см по бокам и 70 см по потолку;
• При установке газового котла на пол, его поверхность также изолируется материалами, предел огнестойкости которого не должен быть меньше «45 мин». Площадь изоляции должна быть больше котла не менее чем на 10 см с каждой стороны.
• Размер и планировка топочной должны обеспечивать свободный доступ к газовому оборудованию. Это связано с тем, что данный технический узел должен обслуживаться и ремонтироваться.

2. Устройство вентиляции в газовой котельной

В помещении данного назначения устройств вентиляции имеет собственную расчетную формулу. Для этого вам понадобятся учесть следующие параметры:

1. Обеспечение вентиляции должно носить естественный характер.
2. Объем циркуляции воздуха должен составлять более трех объемов топочной в течение часа.
3. Приток воздуха должен быть равен сумме объёма самой вытяжки, а также необходимого для процесса горения газа воздуха.

3. Направление открытия двери из помещения топочной

Необходимо напомнить, что дверь из данного технического помещения, не может открываться внутрь. Она всегда открывается наружу.

4. Размер окна устанавливаемого в топочной

Площадь остекления не может быть меньше 0,03 м2 на 1 м3 объёма котельной. При этом важно отметить, что важна не только площадь остекления, но и его геометрическая форма. Данный аспект четко регламентирован ГОСТом. В двух словах, окно в случае взрыва под воздействием взрывной волны должно открыться обязательно наружу. Это можно обеспечить, например, наличием поворотной стойки.

5. Помещения, где газовые котлы размещать нельзя

Тут все просто, газовое оборудование не может быть установлено в санитарных комнатах, таких как ванная или туалет.

6. Возможность установки котла на техническом или цокольном этаже

Для начала дадим определение, хотя это и не так важно.

• Цокольный этаж – не может быть ниже уровня земли более чем на ½ высоты помещения.
• Подвальный этаж – находится ниже уровня земли на величину превышающую ½ высоты помещения.

Так вот, в соответствии с действующим регламентом котлы, которые работают на природном газе, могут быть установлены как в цокольных, так и подвальных помещениях.

7. Возможность одновременной установки газового котла в помещении кухни

На самом деле в этом нет ничего криминального, однако ряд аспектов учесть все же придется. Итак:

• Установить газовый котел, который оборудован закрытой камерой сгорания, при наличии там газовой плиты с двумя конфорками возможно только в кухонном помещении, объем которого составляет не менее 8 кубических метров. При этом высота потолков не может быть меньше 2 м 20 см. При четырех конфорочной плите объем должен быть более чем 15 кубических метров.
• Если планируется использовать котел, оборудованный камерой сгорания открытого типа, то к объему помещения необходимо прибавить еще как минимум 6 кубических метров.

В такой кухне необходимо смонтировать приточную вентиляцию. Так же необходимо обратить свое внимание на дверь, между ее полотном и полом должен быть оставлен зазор, для притока воздуха.

8. Объем топочной согласно регламенту

Согласно нормативным актам (СП 402.1325800.2018) объем технического помещения предназначенного для котельной должен быть меньше чем 15 кубических метров. При этом высота потолка должна быть не менее 2,5 метров.

9. Необходимая высота потолков для организации газовой котельной

Люди, занимающиеся установкой газового оборудования, зачастую сталкиваются с некоторой бюрократической путаницей, связанной с хождением разных редакций Снипов и Правил. Тем не менее, всегда нужно ориентироваться на последнюю редакцию. Так вот в последнем регламенте говорится о том, что высота потолков в котельной должна быть более 2,5 метров. В данном случае возможна эксплуатация котла с камерой сгорания открытого типа.

10. Есть ли разница между газовой, котельной и бойлерной

Несмотря на то, что многие из нас называют помещения, где установлен любой котел бойлерной или котельной, это не совсем верно. Как правило, котельная – это что-то более основательное, чем простая топочное. Обычно — это отдельное здание, оборудование в котором рассчитано на обслуживание большого количества домов, в том числе многоэтажных и других объектов строительства. Поэтому если вы решили реализовать проект котельной, то вам нужно готовиться к тому, что требования по ее приему будут гораздо строже, чем к обычной топочной. Последним по определению считается отдельное помещение, в котором установлен газовый котел и необходимое оборудование, предназначенный для обогрева всего дома.

11. На какие нормативные документы необходимо опираться при реализации проекта «Топочной»?

В настоящее время, проектировщики, работающие в данном направлении, в своей работе опираются на два законодательных акта СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления», а также Свод Правил, актуальная версия которого вышла в свет 6 июня 2019 года.

Из представленных документов вам станут понятны:

• Нормы и требования, предъявляемые к помещениям в которых планируется размещение оборудования с использованием газа;
• Требования, которым должны соответствовать проложенные внутри помещения подводящие трубы;
• Требования технического и инженерного характера, которые выставляются к территории, на которой устанавливается газовое оборудование;
• Нормы и требования пожарной безопасности;
• Правила эксплуатации оборудования, работающего на газе.

Сведения, изложенные в этих нормативных актах, помогут реализовать проект постройки топочной в полном соответствии с требованиями газовых служб.




• Проект СДК-18


  Кол-во м²: Общая — 161.8, 1 этаж — 81.17, 2 этаж — 80.61
  Материал стен: клеёный брус
  Кол-во спален: 4
  Срок строительства: 1-2 месяца
  Цена проекта 4 000

• Проект СД-276


  Кол-во м²: 218 + гараж с топочной 46
  Материал стен: блок газобетон + лицевой кирпич
  Кол-во спален: 3
  Срок строительства: 4 месяца
  Цена проекта 24 000

• Проект СД-28


  Кол-во м²: 146,4 + крыльцо 10,5 + веранда 40,3 + пандус 9,3 + гараж 33,7 + ступени 4,4
  Материал стен: газобетон + лицевой кирпич
  Кол-во спален: 4
  Срок строительства: 4 месяца
  Цена проекта 15 000

• Проект СД-24


  Кол-во м²: 115,3 + веранда + балкон
  Материал стен: газобетон + лицевой кирпич
  Кол-во спален: 2-3
  Срок строительства: 4 месяца
  Цена проекта 15 000

• Дом РС-3


  Материал стен: Каркас
  Кол-во спален: 2
  Срок строительства: 1-2 месяца
  Цена проекта 4 000

• Проект СД-9


  Кол-во м²: 120,7 + гараж + терраса
  Материал стен: газобетон + окрашивание по штукатурке
  Кол-во спален: 3
  Срок строительства: 4 месяца
  Цена проекта 15 000

СМОТРЕТЬ ЕЩЕ

ЗАКАЖИТЕ ПРЯМО СЕЙЧАС ПРОЕКТ ДОМА ИЛИ КОТТЕДЖА

площадей, которые необходимо учитывать при расчете площади в квадратных футах

Итак, вы можете подумать, что можете просто сложить все свои измерения, завершить расчеты и все, верно? Не так быстро — именно поэтому квадратные метры могут сбивать с толку. Оказывается, есть несколько областей, которые не следует включать в ваши расчеты.

Во-первых, высота потолка. Хотя вы не измеряете трехмерную площадь комнаты (длина х ширина х высота), чтобы получить общую площадь в квадратных футах, чтобы комната была включена в общую площадь дома, потолок должен быть определенной высоты — так что пространство для обхода не считается. Чтобы учесть квадратные метры, высота потолка должна быть 7 футов (2,13 м) или 6 футов 4 дюйма (1,9 м).м) с балками или чем-то еще, что может свисать. Если потолок расположен под углом, он должен быть 7 футов или выше, по крайней мере, для половины площади комнаты. Если это так, то должна быть включена любая часть комнаты с потолком 5 футов (1,52 м) или выше [источник: Бодди]. Если нет, вы не должны включать это пространство.

Объявление

Что касается помещений в доме, которые не отделаны, например, подвалов или чердаков, то они не должны включаться в общую площадь. На самом деле, любая часть дома, которая находится ниже уровня земли, даже если это только частично, не должна быть включена ни при каких обстоятельствах. Даже если цокольный этаж закончен, то есть он отапливается так же, как и остальная часть дома, и в нем можно жить круглый год, согласно ANSI, он не считается. В прошлом многие подвалы учитывались, если в них были окна. Однако ANSI нуждался в универсальном стандарте, и в результате подвалы были полностью исключены из их стандартов для расчета квадратных метров [источник: Williams]. Подъезды могут быть включены только в том случае, если они закрыты и отапливаются с использованием той же системы, что и остальная часть дома. Что касается чердаков и чердаков, правила потолков по-прежнему применяются, и вы можете включить их только в том случае, если вы можете добраться до них по лестнице. Любая часть дома, для доступа к которой требуется лестница, не считается.

Снаружи, гаражи не включены, и точка. Если гараж пристроен к дому, общая стена будет служить внешней стеной дома при определении квадратных метров. То же самое касается гостевых домов, домов с бассейном или любых комнат, которые требуют, чтобы вы покинули готовую часть основного дома, чтобы получить доступ. Закончены они или нет, они не могут быть включены в квадратные метры основного дома [источник: Бодди]. О них следует сообщать как о «бонусных комнатах». Однако, если у вас есть готовая площадка над пристроенным гаражом и вы можете добраться до нее, не выходя из дома, смело считайте.

Несмотря на то, что эти правила широко распространены, вы всегда захотите спросить, какие стандарты использовались для определения квадратных метров дома. Они могут отличаться от риелтора к риэлтору. Если они использовали разные стандарты, не бойтесь попросить подробного объяснения того, как была определена площадь в квадратных футах.

Чтобы узнать больше, перейдите по ссылкам на следующей странице.

Связанные статьи HowStuffWorks

Источники

• Atlas.org. «Истана Нурул Иман Палас». (проверено 19.03/09) http://www.atlas.org/location/istana-nurul-iman-palace
• Бодди, Чет. «Измерение домов и счетных комнат». Чет Бодди. (по состоянию на 10 марта 2009 г.) http://www. chetboddy.com/Pages/measuringhouses.html
• Demesne. «Рассчитать кадры». (по состоянию на 10 марта 2009 г.) http://www.demesne.info/Improve-Your-Home/calculate-feet.htm
• MCWDN. «Область.» (по состоянию на 10 марта 2009 г.) http://www.mcwdn.org/Geometry/Area.html
• Комиссия по недвижимости Северной Каролины. «Рекомендации по жилой площади». (дата обращения: 17.03.2009)
• PropEx. «Расчет жилой площади». (по состоянию на 10 марта 2009 г.) http://www.propex.com/C_SC_calcsf.htm
• Государственный университет Сэма Хьюстона. «Забавные факты.» (по состоянию на 10 марта 2009 г.) http://www.shsu.edu/~fye_www/facts.html
• Бюро переписи населения США. Средние и средние цены продажи новых домов, проданных в США (по состоянию на 19 марта 2009 г.) http://www.census.gov/const/uspriceann.pdf
• Бюро переписи населения США. Квадратные футы площади в новых домах на одну семью завершены (по состоянию на 19 марта)/2009) http://www.census.gov/const/C25Ann/sftotalsqft. pdf
• Касс, Бенни Л. «Насколько велика ваша квартира? Правильного ответа нет». Washington Post (по состоянию на 20 марта 2009 г.) http://www.washingtonpost.com/wp-dyn/content/article/2007/06/01/AR2007060100946_pf.html
• Уильямс, Джон. «Квадратные метры — что значит не в счет?» Пропекс. (по состоянию на 17.03.2009) http://www.propex.com/C_G_calcsf2.htm

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Элизабет Эббесс «Как измерить квадратные метры» 24 марта 2009 г.
HowStuffWorks.com. 10 октября 2022 г.

плюсы и минусы, нормы проектирования

Виды крышных котельных

Наиболее приемлемым вариантом размещения такой котельной считается конструкция с плоской крышей. Для этих источников теплоснабжения предусмотрены установки: встроенная и блочно-модульная котельная (БМК).

БМК

Блочно-модульные газовые котельные поставляются в полной заводской комплектации. К заказчику они поступают практически со 100% готовностью, поэтому запускаются в кратчайшие сроки. Современные крышные котельные работают круглый год в автоматическом режиме на отопление и горячее водоснабжение и не нуждаются в постоянном обслуживающем персонале.

Все котельное оборудование подобрано по проектным технологическим параметрам и соответствует действующему законодательству в части обеспечения безопасной эксплуатации. В состав блока входят котлы с учетом пиковой мощности, насосы отопления и горячего водоснабжения, вентиляторы и дымососы, дымовые трубы, первичные устройства управления тепловыми процессами и система автоматического управления. БМК оборудован качественной теплоизоляцией и надежной приточно-вытяжной вентиляцией.

Встроенная

Встроенная крышная котельная в многоквартирном доме строится по индивидуальному проекту, в котором тщательно рассчитывается каждый элемент тепловой схемы с целью создания надежной и эффективно функционирующей системы отопления .

Котельная чаще всего изготавливается из сборных многослойных конструкций или стандартных железобетонных изделий. Сборка схемы отопления котельной осуществляется на месте, с использованием точно подобранного оборудования, разработанных схем встроенной котельной, в соответствии с проектной спецификацией на оборудование и материалы.

Комплектация осуществляется заказчиком объекта или по отдельному договору с монтажной организацией. Схема крышной котельной в многоквартирном доме встроенного типа включает газовые котлы с учетом резерва, насосное оборудование, систему дымоудаления и вентиляции, химводоподготовки и КИПиА.

Обычно такие котельные устанавливаются в течение нескольких дней, затем начинается процесс наладки котельного оборудования и завершающий этап приемки котельной в эксплуатацию.

Нормы и требования к эксплуатации

Требования к проектированию и монтажу крышных котельных есть, но они минимальны. Все они основаны на обеспечении безопасности при эксплуатации конструкции.

В частности, необходимо регулярно выполнять следующее:

• Необходимо постоянно проверять приточные и выпускные клапаны, благодаря которым котельная вентилируется.
• На этапе проектирования необходимо предусмотреть установку датчиков, обнаруживающих любые возгорания, утечки газа и другие аварийные ситуации. Кроме того, должен быть установлен газоизоляционный фланец, способный отключить всю систему в случае пожара.
• Крыша многоэтажного дома должна быть оборудована сигнализацией, которая немедленно начнет оповещать окружающих звуковыми и световыми сигналами о пожаре в котельной.
• Котельная должна быть оборудована окнами и дверьми, ведущими непосредственно на крышу. Вам также понадобится специальный пожарный лифт и служебный выход. Освещение котельной должно соответствовать нормам.
• Для каждого газового котла должна быть предусмотрена отдельная дымоходная труба, и все они должны быть одинаковой высоты. Расстояние между трубами может быть любым.

Для обеспечения более стабильной и безопасной работы котлов на крыше к ним должна быть подключена отдельная ветка электричества. Это позволит нейтрализовать возможные скачки напряжения по дому, которые могут привести к выходу из строя всего отопления система.

Также желательно предусмотреть альтернативный вариант электроснабжения, в частности приобрести дизель-генератор.

Согласно правилам безопасности дымоходная труба должна быть не менее чем на 2 метра выше высоты крыши самой котельной.

Запрещается устанавливать газовую котельную непосредственно над жилыми квартирами. Между ними и крышей нужно сделать технический этаж, чтобы соблюсти обязательный перечень условий, касающихся котельных. Газовые установки можно размещать только на перекрытии из железобетонных плит.

Помните, что котельная довольно шумная, поэтому важно ее звукоизолировать.

После проектирования и монтажа котельной необходимо организовать периодическое техническое обслуживание. Для этого достаточно нанять одного-двух человек. Работники газовой службы также будут периодически приезжать с проверками для контроля за состоянием эксплуатируемого оборудования.

Преимущества и недостатки

Основным преимуществом крышной газовой котельной является ее автономность, в результате чего отопление и горячее водоснабжение осуществляется непосредственно в дом, на котором она установлена. Это способствует уменьшению тепловых потерь, в связи с чем стоимость единицы тепловой энергии ККг значительно снижается до минимального показателя.

По желанию заказчика возможно заключение договора с эксплуатирующей организацией, которая одновременно обслуживает несколько однотипных объектов.

Начало и окончание отопительного сезона начинается по необходимости, а не по решению муниципальных властей. Высокий уровень эксплуатационной безопасности гарантируется современными системами терморегулирования.

Крышные котельные имеют ряд отрицательных качеств:

• Ограничения по установке, такое оборудование можно устанавливать в доме не выше 9 этажей.
• Повышенная вибрация из-за работы циркуляционных насосов, дымососов и вентиляторов.
• Высокая цена на изготовление проекта, закупку оборудования и строительно-монтажные работы. В зависимости от мощности и комплектности ориентировочные инвестиции в такую ​​схему теплоснабжения составят 5-18 млн руб.

Некоторые особенности устройства автономных котельных

В целях соблюдения требований безопасности внутри котельных размещают не более двух котлов — один основной, другой резервный. Монтаж осуществляется в центральной части помещения, тогда возникает меньше всего проблем с обслуживанием и ремонтом.

Для облицовки стен обязательно используйте материалы, не поддерживающие горение. Пример отличного варианта – стальные листы. Полы залиты бетонной стяжкой, сверху уложено негорючее покрытие. Главное требование – нескользящее покрытие.

Газ природный — состав, перерабатываемый при работе автономных котельных. Агрегаты с автоматическим управлением способствуют плавному потоку. При обнаружении протечки или поломки специальные датчики просто блокируют работу системы.

Для застройщиков одним из самых выгодных вариантов станет приобретение блочных автономных котельных. Доставка и установка таких установок занимает минимальное количество времени. Оборудование также отличается приемлемым уровнем цен. В дальнейшем такая покупка поможет защититься от недостатков централизованных систем.

Разбор типичных ошибок при монтаже котельных смотрите в этом видео:

Смотрите также Телефоны для консультации 13 Дек 2020 Виктория М. 216

Поделиться записью

Обсуждение: есть 1 комментарий

1. Иван говорит:
   21.12.2019 в 18:23

   Такая котельная безусловно дает существенную экономию. Центральное отопление сейчас очень дорогое. Дают ли производители таких автономных котлов гарантии, что котел будет работать без перебоев в доме с большой этажностью?

   Ответить

Требования к дому

Допускается установка таких котельных на перекрытиях зданий, кроме зданий по взрывопожароопасности категорий А и Б. Размещение их непосредственно на перекрытии не допускается. . Максимально допустимая тепловая мощность ККг для жилых домов составляет 3,0 МВт, а для промышленных объектов — 5,0 МВт.

При установке крышных источников тепла существует ряд запретов:

1. Высота котельной вместе с объектом не может превышать 26,5 м, что соответствует 9-ти этажному типовому дому.
2. Размеры топки не должны превышать план дома.
3. Не допускается увеличение ширины стен, а также выполнение переустройства кровли для снижения нагрузки на основные несущие конструкции.

Монтаж отопительного оборудования осуществляется только после экспертизы проекта.

Требования к крыше для установки

При строительстве данного типа котельной необходимо предусмотреть выход непосредственно на крышу. Выход в котельную из подъезда дома необходимо осуществлять по маршевой лестнице. При угле ската более 10 % на крыше дома оборудуют ходовые мостики размером 1 м, с высотой перил не менее 0,9м.

Конструкции лестниц и поручней следует предусматривать из огнеупорных строительных материалов. Суммарная нагрузка котельного оборудования не должна превышать расчетных нагрузок на кровлю.

Положение здания котельной должно строиться с учетом ветровых нагрузок в климатической зоне расположения и учитывать удельные напряжения, заложенные в проекте дома.

Нормы проектирования крышных газовых котлов

Проектированием ККг занимаются компании, имеющие лицензию на соответствующий вид работ. До утверждения проект должен быть согласован авторским надзором, СЭС, пожарной инспекцией с эксплуатирующими организациями, оформившими ТЗ в процессе проектирования.

Так как услуги по проектированию котельных стоят достаточно дорого, оплату выполненных работ рекомендуется производить после согласования проекта со всеми контролирующими органами и его утверждения. Это станет возможным только при условии соответствия проектной документации требованиям СНиП, ВСН и правил эксплуатации котельного оборудования.

Пол ККг выполнен с гидроизоляцией, способной обеспечить затопление высотой до 100 мм. Оконные проемы должны обеспечивать естественную освещенность, поэтому их устанавливают из расчета не менее 0,05 м2 на 1 м3 общего объема объекта теплоснабжения.

Схема обвязки внутридомовых сетей отопления и вентиляции выполняется по зависимой схеме, через смесительный узел подачи тепловой энергии, а системы горячего водоснабжения — по замкнутой схеме через теплообменник.

Отопительные системы разделены спереди, с индивидуальным узлом коммерческого учета тепловой энергии. В котельной должна быть установлена ​​система химводоподготовки для подачи умягченной воды в котел и отопительный контур. Эти требования выполняются для предотвращения образования накипи на поверхностях нагрева.

Какие котлы использовать

В качестве источников тепловой энергии в ККг используются автоматизированные водогрейные котлы, способные нагревать воду с теплоносителем до 95 С и давлением до 1,0 МПа.

Например, модульная котельная АРГУС ТМ-1000.00.ПР.10 мощностью 1050 кВт, укомплектованная:

1. Газовый котел PROTHERM 120 СОО мощностью 105 кВт и КПД -90%, 10 единиц.
2. Насосная группа с центробежным насосом WILO HWJ 202 EM 20L.
3. Расширительный мембранный бак REFLEX N 200/6.
4. Система автоматизации и регулирования.
5. Группа приборов и первичных датчиков.
6. Блок химической обработки воды.
7. Система противодымной вентиляции.

Способ подачи газа

Давление газа в газопроводе для ККг не должно превышать 5 кПа.

Наружная разводка газопровода к котлам осуществляется в местах, удобных для выполнения последующего обслуживания и исключающих возможность его разрыва. Подключение других потребителей к данному газопроводу не допускается.

Газопровод не должен проходить через системы вентиляции, окна и двери. Внутренний газопровод в котельной прокладывается открыто, при этом должен быть свободный доступ для контроля и технического осмотра устройств безопасности и автоматики.

Запорно-регулирующие устройства на газопроводе устанавливаются на вводе в котельную, на каждом ответвлении к котлоагрегату, перед запальными устройствами, на газопроводах продувки и дренажной арматуре.

Кроме того, на газопроводе в системе безопасности установлен предохранительно-запорный клапан (ПЗК) с электромагнитным приводом, перекрывающий подачу газа в аварийной ситуации.

Кровельное электроснабжение

Электрооборудование ККг должно соответствовать ПУЭ, как объект второй категории надежности электроснабжения.

В здании должна быть предусмотрена молниезащита и система заземления газопровода. Освещенность помещений должна соответствовать требованиям СНиП 23-05-95. Электрооборудование должно иметь автоматическую защиту от перегрева и перегрузок в сети.

Схема электроснабжения должна предусматривать возможность включения резервного электрооборудования при выходе из строя основного устройства, например, насоса, вентилятора и дымососа.

Автоматика безопасности должна обеспечивать отключение подачи газа в котел в случае аварийных ситуаций: высокого давления газа, отрыва факела от горелки, загазованности котельной, малой тяги в топке, высокой температуры и давление охлаждающей жидкости.

Пожарная безопасность

Существует ряд важных требований пожарной безопасности ККг в многоэтажном доме:

1. Запрещается расположение котельной непосредственно над квартирами.
2. Котельной присвоена категория класса «Г» по взрывопожароопасности.
3. Высота потолков объекта должна быть выше 2,65 м.
4. Ширина ворот более 0,8 м.
5. В здании должны быть установлены противопожарные перегородки.
6. Помещение должно иметь отдельный аварийный выход.
7. Объект оборудован противопожарной звуковой и световой сигнализацией и системами аварийного пожаротушения.

Блочно-модульные типы котельных

Не требуют большой площади благодаря своим компактным размерам. Строительная площадка сначала заполняется специальными блоками. Затем они объединяются в конструкцию, максимально сохраняющую работоспособность в любых условиях.

Вся система собирается на заводе из элементов, важных для работы. На завершающем этапе обеспечивается нормальная работа путем добавления необходимого оборудования.

После завершения этапа сборки станция готова к дальнейшей эксплуатации. Производитель предусматривает сборку, монтирует необходимые модули. Отдельные помещения оборудованы для обслуживания персонала.

В таких условиях не обойтись без качественного утепления, систем вентиляции с достаточной надежностью. Допустимо создание необычного дизайна, привлекательного внешнего вида. Производители заранее предусматривают, что установка агрегата будет осуществляться на крышу.

Главное определить несущую способность здания по результатам обследования. При необходимости организовать мероприятия и мероприятия по повышению показателя.

Соответствующая платформа будет опираться на несущие элементы здания. Только в этом случае блок сохраняет максимальную устойчивость. Далее создается огнеупорный блок под газовую котельную.

Обычно для решения проблемы заливают слой бетона. Перила должны быть установлены по периметру крыши для максимальной безопасности.

В некоторых случаях не обойтись без мероприятий по повышению звукоизоляции.

Блочные котельные – отличный вариант для зданий, которые изначально подключены к централизованному отоплению. Но оборудование в этом случае должно иметь приемлемые технические условия. Обязательно создайте проект.

Ввод котельной в эксплуатацию

Порядок приемки крышной котельной определяется ПТЭ. Основные этапы ввода ККг в эксплуатацию:

1. Разработка проекта.
2. Утверждение выполненного проекта и согласование его с муниципальными профильными управлениями — архитектуры и жилищно-коммунального хозяйства.
3. Проведение технической экспертизы.
4. Закупка оборудования и материалов согласно разделу спецификации и материалы.
5. Изготовление котельной и установка ее на кровле здания.
6. Пусконаладочные работы котельного оборудования.
7. Создание комиссии по приемке котельной в эксплуатацию. В состав комиссии должны входить представители заказчика, проектно-монтажной организации, газовой компании, а также муниципальных управлений по капитальному строительству, ЖКХ, СЭС и пожарной инспекции.
8. После подписания акта всеми членами комиссии выдают разрешение на осуществление деятельности в газоснабжающей организации.

Требования к проектированию котельной — EPCB Поставщик котла Теплое напоминание

Как спроектировать котельную, чтобы сделать ее более подходящей для завода. Давайте посмотрим на Требования к проектированию котельной.

Есть три точки.

1. Расположение котельной
2. Планировка котельной, подсобного помещения и гостиной
3. Требования к гражданскому строительству

Давайте посмотрим поближе.

Прежде всего. нам нужно выбрать оптимальное место для котельной.

1 Расположение котельной

Это основные факторы, определяющие место расположения котельной.

1.1 Котельная должна быть отдельной.

1.2 Нам нужно держать котельную как можно дальше от людей и зданий.

1.3 Если мы должны построить котельную соединить с другими зданиями или установить в зданиях.

Мы не можем строить его в густонаселенных местах и ​​важных локациях, прилегающих к первому этажу и следующему этажу, а также по обеим сторонам основного коридора и путей эвакуации.

Мы должны построить его на цокольном или цокольном этаже здания в зависимости от внешнего вида здания.

1.4 Не можем построить котельную в жилом доме.

1.5 Котельная пылеугольного котла.

Следует постараться впринципе освоить район с повышенными экологическими требованиями. Районы, такие как жилые, коммерческие, живописные и т. д.

1.

6 Котельная котла с циркулирующим кипящим слоем .

Нужно строить в пригороде подальше от жилых массивов.

После того, как мы выбрали место для котельной, нам нужно сделать правильную планировку интерьера котельной.

2 Планировка котельной, подсобного помещения и гостиной

2.1 Необходимо правильно оформить воздухозаборники котельной:

К компоновке воздухозаборника предъявляются следующие требования.

1) Портов доступа должно быть больше двух.

Однако, если длина котла менее 12 метров и площадь котельной менее 200 кв. Выход может быть один.

2) Независимая котельная.

Должна быть дорожка для сотрудников, ведущая на улицу!

3) Многоэтажная котельная.

Котельная должна иметь более 2 входов на этаж. На каждом этаже должна быть лестница с прямым выходом на землю.

2.2 Устройство дверей котельной.

Дверь котельной, ведущая наружу, должна открываться наружу. котельная двери работы или жизни через котельные должны быть в котельную открыты.

2.3 Требования к высоте котельной.

Высота рабочей площадки котла и подъездной дороги должна соответствовать требованиям грузоподъемного оборудования. Его высота должна быть выше 2 метров.

Если высота котельной «А». Высота такого оборудования, как корпус котла и экономайзер при охлаждении – «В», тогда А должна быть на 0,7 м выше, чем В.

3 Строительные требования к проектированию котельной

3.1 Класс пожарной опасности и степень огнестойкости котельной должны соответствовать следующим требованиям:

1) Оценка пожарной безопасности котельной

Котельная относится к заводу по производству котлов класса D.

Одиночный паровой котел номинальной паропроизводительностью до 4 т/ч или индивидуальный водогрейный котел номинальной тепловой мощностью более 2,8 МВт.

Класс огнестойкости здания котельной не ниже среднего предела огнестойкости;

Одиночный паровой котел с номинальной мощностью испарения менее или равной 4 т/ч или отдельный водогрейный котел с номинальной тепловой мощностью менее 2,8 МВт.

Здание котельной класса огнестойкости не ниже 3 класса огнестойкости.

В других зданиях в котельной. Уровень огнеупоров между котлами должен быть не ниже среднего класса огнестойкости

.

2) Производственное предприятие класса C

  Конструкция котельной

Котельная, расположенная между резервуаром для мазута и насосным отделением, а также резервуаром для дизельного топлива и насосным отделением, являются производственными предприятиями класса C.

Его конструкция должна иметь класс огнестойкости не ниже вторичного.

Эти помещения устроены во вспомогательной котельной.

Брандмауэр должен быть установлен отдельно от других комнат;

3) Производственное предприятие класса А

Котельная газового котла является производственным предприятием класса А.

Его конструкция должна быть не ниже двух классов огнестойкости.

Противопожарная перегородка должна быть установлена ​​между котельной и примыкающим к корпусу котла напором, чтобы отделить котельную.

Двери должны открываться наружу и не должны вести к котельной.

Пол должен быть искробезопасным.

4) Взрывозащищенное устройство сброса давления проекта котельной

Стены, полы или кровля котельной должны иметь соответствующие меры взрывозащиты.

Площадь должна быть эквивалентна площади котельной 10% от площади сброса давления.

Направление сброса давления не направлено к местам скопления людей, помещениям и проходам, а также к сбросу давления в этих местах.

Площадь взрывозащищенной поверхности сброса давления разгрузочного бункера котельной также должна соответствовать требованиям.

Когда зона сброса давления не может удовлетворить вышеуказанным требованиям, можно использовать монтаж стены и верха (потолка) котельной металлическим взрывом путем соединения соединительной детали.

Примечание. Зона сброса давления должна включать окна, световые люки, легкие крыши и стены плотностью не более 120 кг/м2 и другие слабые места.

5) Размещение брандмауэра.

Если это жидкотопливная котельная, то следует поставить противопожарные перегородки непосредственно между помещением самой котельной и помещением вспомогательного оборудования.

Смотровые окна для работы котла также должны быть изготовлены из взрывозащищенного стекла.

В дополнение к этому нам также необходимо иметь требования к конструкции котла.

3.2 Требования к фундаменту котельной

При многоярусной компоновке котельной, фундамента котла и швов цокольного этажа следует принять меры по адаптации к расчетной площади.

3.3 Требования к кровлям котельной проекта

Котельная должна быть отведена под самое крупное оборудование монтажно-транспортное отверстие, установка окон и дверей может быть совмещена с отверстием или отверстиями, предусмотренными в несущих стенах.

3.4 Требования к колоннам в котельной

Расстояние между колоннами котельной, пролет и внутренний пол до верхней части высоты колонны соответствуют техническим требованиям в помещении, должны соответствовать существующим национальным стандартам «Гармонизированный стандартный модуль заводских зданий» GB50006.

Есть еще несколько предостережений.

3.5 Использование средств виброизоляции

Когда котельная оборудована тяжелым вибрационным оборудованием, таким как мельницы, воздуходувки и насосы.

3.6 Установка защитных поручней

Когда Оборудование вокруг скважины под подъемник, характеристики шлакообразования, золошлаковую ванну и высокую платформу.

3.7 Установка зенковки конструкции котельной

Дымоход и соединения дымохода, должны быть установлены расчетные швы.

3.8 Требования к вентиляции и освещению

Стены окон, выходящие за пределы котельной, кроме требований по сбросу давления, должны быть выполнены, а также должны соответствовать требованиям по вентиляции и освещению

3.9 Котельная и другие примыкающие к ней строения, примыкающая к ней стена должна быть противопожарной перегородкой.

Конечно. Гигиенические требования не менее важны!

3.10 Санитарные требования к проекту котельной

Медицинские учреждения проектируют котельную жилую комнату, должны соответствовать действующему государственному стандарту гигиены труда «Проектирование санитарно-гигиенических норм промышленных предприятий», соответствующим положениям ГБЗ1.
