Виды светодиодных лент, типы, основные характеристики

Виды светодиодных лент

Многообразие светодиодных лент просто ошеломляюще. На рынке столько типов и видов, что просто глаза разбегаются. Какую выбрать? Как подключить? Как установить? Как отрезать? И таких «как» появляется с каждым разом больше после того как Вы решили себе установить этот источник света. Боюсь, что в одну статью не уложусь, поэтому придется разбивать материал на определенные куски. Хочется верить, что это будет не напрасно). В этой статье будем рассматривать виды светодиодных лент в одном цвете, т.е. одноцветные.

Применение лент многообразно. Но все же основным было есть и останется – декоративное освещение, не смотря на то, что ряд led tape можно использовать как самостоятельный источник света.

Типы и виды светодиодов в лентах


Главным и основным в устройстве светодиодных ламп считаются светодиоды. Об их устройстве было рассказано в одной из предыдущих статей. Мы же коснемся только того, какие типы диодов устанавливаются в ленту. Первые прототипы лент появились на свет еще во времена властвования светодиодов SMD 3528. Состоит он из одного кристалла, помещенного в корпус. Света дает не много, порядка 5 Лм, но этого достаточно для того, чтобы создать мягкий, приглушенный свет в интерьере. Ленты на таких диодах созданы именно в этих целях. Очень удивляют люди, которые приобретают такие виды лент, дабы использовать их в качестве основного освещения. Нецелесообразно и глупо.

Второй вид, пользующийся спросом у покупателей, является лента на SMD 5050. 5050 – это “дети» 3528. Состоят из трех кристаллов 3528. Помещаемых в один корпус. Могут быть как одноцветными, так и RGB. О RGB SMD 5050 лентах мы поговорим отдельно в другой статье, а к одноцветным сегодня вернемся еще не раз. По количеству света они в три раза мощнее своих предшественников и могут осветить гораздо больше пространства. Однако, не могут служить основным источником света в помещениях. Если сильно хочется, то можно.) Но лучше для этого использовать другие виды светодиодных лент.

Типы светодиодов в лентах


Виды светодиодных лент (в последнее время) выпускают на современных, относительно молодых светодиодах – SMD 5630 (5730) и SMD 2835. Такой тип можно использовать как самостоятельное общее освещение. Яркость на метр таких лент приближается к аналогу 50-60 Вт лампы накаливания. А если учесть, что ленты выпускают в катушках по 5 метров, то один ролл может с легкостью заменить 250 Вт лампу накаливания. В свое время я сделал проект на три этажа офисных помещений, в каждом из которых директор хотел видеть в качестве основного света – ленты. Надо сказать, что получилось довольно не плохо. Необычно, но не плохо. Все остались довольны. Делал я это года три назад, но до сих пор ничего не сгорело, не потускнело. Муки выбора мною были пройдены самостоятельно, т.к. информации о том как выбирать или отбраковывать LED ленты я не мог найти. Да и сейчас информация скудная, разрозненная, поэтому и написал статью о выборе лучших светодиодных лент.

СветодиодСветовой поток, Лм
SMD 35284.5-5.0
SMD 505012-14
SMD 283524-28
SMD 5630 (5730 )50 - 75



Классификация и виды светодиодных лент по мощности


В зависимости от производителя, на бобинах будет указана мощность в Ваттах или на погонный метр или на все 5 метров. Для каждого SMD светодиода есть стандартная величина потребления, на основе этого принято разделять ленты, запитанные от 12 В согласно таблицы:

Таблица мощности светодиодных лент

Для других типов лент можете самостоятельно найти данные. Либо посмотреть даташиты светодиодов. Узнать их мощность и умножить на количество штук. Все просто. Математику еще никто не отменял.

Часто задают вопрос, во всех ли лентах будет заявленная мощность и световой поток. Конечно - нет! При выборе светодиодных лент необходимо либо полагаться на продавца, либо самостоятельно проводить тестирование...

В зависимости от того, сколько диодов размещают на лентах - можно подсчитать общий световой поток. В таблице , приведенной в предыдущей главе мы указали световой поток на один светодиод. Далее включаем математику и считаем, сколько люмен получим на один метр, пять метров и т.д.)

SMD в названии диодов переводится как: сокращение от английского

Surface Mounted Device, что в переводе на русский означает «прибор монтируемый на поверхность». Цифры после букв – размеры диодов: 35мм*28мм, 50мм*50мм и т.д.

Плотность размещения светодиодов на ленте


В зависимости от того, какую мощность необходимо получить, производители варьируют количество размещаемых чипов на ленте. Наиболее распространенное минимальное количество диодов – 15, максимальное – 240 (располагаются в два ряда ). Данное количество указывается в характеристиках на упаковке за 1 метр. Не смотря на то, что товар выпускают в катушках по 5 метров эта цифра относится к 1 метру погонному.

Ниже на картинке я указал каким образом располагаются SMD диоды, в зависимости от типов.

Все, что касается SMD 5050, также относится и к более современным 5630 (5730) и 2835.

В зависимости от используемых диодов и схемы подключения ленты могут резаться по группам диодов, кратным трех. Т.е. простыми словами лента делится на сегменты по три, шесть и т.д. светодиодов. Места разреза легко найти на ленте. Там нарисованы ножницы)

Виды наиболее популярных светодиодных лент

Виды светодиодных лент по степени пыле и влагозащищенности


Степень защиты IP при виды светодиодных лентВиды светодиодных лент также подразделяются и по степени защиты от атмосферных явлений. На упаковке любой производитель всегда указывает такую характеристику, как: Ingress Protection Rating (сокращённо — IP). Сокращенно – степень защищенности от попадания влаги и пыли.

Принято три индекса в соответствии с международными стандартами: IP20, IP 65, IP 68.

IP 20 – открытая светодиодная лента без оболочки. Используется в сухих помещениях. В помещениях где полностью отсутствует возможность попадания крупных капель воды на поверхность лент.

IP-65 – влагозащищенная лента, помещенная в силиконовую или другую герметичную оболочку. Предназначена для использования в ванной комнате. При определенной доработке можно приспособить к использованию в уличном освещении.

IP-68 – лента, полностью исключающая попадание влаги. Такие ленты практически ничего не боятся. Ни погружения в воду, ни снега, ни льда, ни пыли.Защита светодиодных лент

Виды светодиодных лент по питанию


В настоящее время проблем с питание светодиодных лент не должно возникать. Все сделано для "чайников". Покупая бобину на 5м Вы получите блок питания, на который рассчитан именно тот тип светодиодной ленты, на который упал глаз. Поэтому давать дополнительных каких-то рекомендаций по выбору блоков питания я не вижу. Однако, если есть вопросы, то подскажу, оставляйте комментарии.

Если углубляться в историю, то первоначально светодиодные ленты выпускали под напряжение 12 В. Но, индустрия твердотельного освещения растет не по дням а по часам, а следовательно увеличивалась мощность светодиодов. Увеличивается токовая нагрузка. И теперь мы можем увидеть блоки питания led лент - 12, 24, 36 В постоянного напряжения и 220 В переменного.

Не стоит пугаться... 220 Вольтовые ленты подключаются как и простые - в комплект входит выпрямитель с диодным мостом. На самом деле такие ленты достаточно практичны, так как нет необходимости маяться с блоками питания в поисках места их размещения.

Видео по классификации светодиодных лент


Для тех, кому лень читать кучу "букавак" - посмотрите видео по характеристикам и классификации светодиодных лент. Данный материал будет полезен как самостоятельный контент, так и дополнение к статье.

//youtu.be/0g0NvOCgShI

Светодиодная лента её характеристики и критерии выбора

Если вы хотите создать уникальный и очень красочный дизайн в своей квартире, офисе или оформить экстерьер своего двора, то перед вами обязательно встанет вопрос, какие материалы использовать? Всё большей популярности набирают световые эффекты в дизайне помещений. Для их создания существует очень много разных светильников. Но одним из самых лучших решений для создания красочного переливания цвета в вашем доме являются светодиодные ленты.

Сфера использования

С их помощью можно сделать контурное освещение фасада здания, украсить отдельные элементы как на улице так в внутри помещения. Отлично подходят для организации скрытого освещения, благодаря своим миниатюрным размерам. Характеристики светодиодных лент очень разнообразны, благодаря чему вы сможете подобрать прибор исходя из своих потребностей.

С этой статье мы ответим вам на вопрос как выбрать светодиодную ленту. Подробно раскроем особенности разных типов, опишем, чем они отличаются и их основные характеристики. Вы получите несколько советов по выбору, и обустройству помещений использую светодиодные конструкции.

Основные характеристики

Показатель, который напрямую влияет на качество ленты и то, как она будет работать, является тип светодиода. На сегодняшний день почти все производители, выпускающие такие устройства, перешли на использование нескольких основных и самых качественных диодов, SMD3028 и SMD 5050

Устройство диодно ленты

Аббревиатура, в переводи с английского обозначает «устройство, которое устанавливается на поверхность». Такое название пошло из-за того, что такие диоды монтируются на специальную ленту. Цифровое значение, которое идёт после букв, показывает размер используемого светодиода. Например, в случае когда указано 5050, то параметры элемента будут 5 на 5 миллиметров.

Отличие по количеству диодов

Следующий показатель, которым будет характеризоваться светодиодная полоса – это плотность светодиодов на одном погонном метре. Общепринято, измерять плотность именно на одном метре. Но некоторые производители могут указывать на своей продукции количество источников света на всей катушке.

Обычно общая длина катушек 5 метром и просчитать нужное нам значение труда не составит. Зачастую производители выпускают ленты со значением количества 30, 60, 120 и 240 диодов на метр.

При этом размер диода может быть абсолютно разный. Количество элементов, прямо пропорционально влияет на мощность, которую лента может выдавать при полной нагрузке, а это очень важный показатель.

Последние, что характеризует ленту, это степень её защищенности. Защищают ленту от воздействия влаги и пилы на неё.

Виды диодов

Производители наносят маркировку со степенью защиты, с помощью двух бук IP и цифрового значения, например, IP 20, IP 65, IP 68. Именно цифра показывает тот уровень влаго- и пылезащиты, которым обладает оборудование.

Классификация по IP

Давайте подробней опишем данные три степени защищённости:

  • Если вам необходимо разместить лену в помещении где влажность находится на низком уровне и наличие пыли не превышает обыденный уровень, то вам подойдёт светодиодная полоса с маркировкой IP
  • Для освещения ванной, кухни или некоторых уличных элементов декора, то вам подойдут ленты с маркировкой IP 65.
  • Самой защищённой и не поддающейся воздействию пыли и влаги, является маркировка IP Она способна выдерживать погружение в воду на глубину не более ста сантиметров, её можно поместить в лёд.При эксплуатации необходимо только придерживаться правил использования и не повредить поверхность защиты.

Как выбирать светодиодные устройства

Выбор светодиодной ленты очень важный этап, при создании уникального и красивого дизайна для вашего дома. Тут следует учесть некоторые нюансы, чтобы купить продукт, который будет отвечать всем необходимым требованиям.

Мы поможем вам подобрать прибор правильно исходя из следующих правил:

  1. Определитесь с местом установки и способом эксплуатации ленты.
  2. Решите, какой уровень света необходим в вашем случае.

Если лента светодиодная будет использоваться в помещениях с повышенной влажностью или образованием пыли, то покупайте сразу более защищённую конструкцию.

Если уровень влажности сложно точно определить и риск, то лучше покупайте устройство сразу с максимальной защитой. Так, вы немного переплатите, но сможете быть уверенными, что вода никак не повредит вашему освещению.

Уровень необходимого потока света, является основным показателем. Общий световой поток измеряется в люменах на один метр. Зависит он от количества и величины установленных диодов на полотно ленты. Рассчитать общий показатель очень легко.

Например, если вы используете конструкцию с 60 светодиодами по 4 люмена каждый, тогда следует перемножить два значения. Умножаем 60 на 4 и получаем 240 люмен, на один метр. Именно такое значение выдаёт ваше устройство.

Если вы хотите осветить рабочую зону, используя светодиодные ленты, тогда вам стоит делать упор на те виды, которые имею больший размер светодиодов и соответственно максимальное их количество на одном метре. С увеличение размера диодного элемента увеличивается его мощность и выдаваемый уровень света. Для освещения элементов декора, контуров и прочего, достаточно подобрать прибор со средним уровнем освещения и выбрать необходимый вам цвет.

Советы по установке и размещению

При установке, следует точно знать мощность, которую потребляют светодиодные ленты. С увеличением количества диодов и их размера, возрастает и потребление, из-за чего следует более тщательно выбирать блок питания для них. Если блок питания не сможет выдавать, необходимы показатель тока, тогда устройство не будет работать на полную мощность и не подойдёт под ваши потребности.

Чтобы не перепутать контакты при подключении, на основании ленты нанесены отметки плюса и минуса, они показывают полярность устройства. Сделано это для удобства и быстрого монтажа, если перепутать контакты, то прибор работать не будет и есть риск испортить её.

Устанавливать можно в любое место, светодиодные ленты отлично подходят для монтажа на многоуровневый потолок. Для освещения рабочей зоны на кухне или в ванной. Для освещения тропинок, можно использовать в комплекте со специальными светодиодными коробами, которые дополнительно защитят и придадут особого эффекта свечению.

Подведём итог

Для красивого и гармоничного освещения интерьера и экстерьера дома или рабочей зоны, отлично подойдут светодиодные ленты. Подобрать её под свои потребности достаточно просто следует знать только уровень необходимого света, и в каких условиях она будет использоваться. Подобрав устройство под свои потребности, вы останетесь полностью довольны, своим выбором и качеством освещения.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Типы и виды светодиодных лент: описание и характеристики

Новый прорыв в мире светильников связан с появлением светодиодов, а особенно ленточного их оформления. Виды светодиодных лент поражают возможностью создания оригинальных светящихся поверхностей любой конфигурации. Элементы подходят для оформления беседок, бассейнов, аквариумов, рекламных билбордов и освещения жилых комнат.

виды светодиодных лент

Конструктивные особенности

Рассматриваемое световое оборудование широко распространено в сфере рекламы и торговли. Виды светодиодных лент можно разделить на следующие категории:

  1. Гибкая печатная плата.
  2. Полосы, покрытые силиконом (позволяют обезопасить конструкцию от влаги и деформации).
  3. Фигурные вариации, применяемые для украшения каруселей, праздничных атрибутов и прочего декорирования.

Стандартная длина выпускаемых лент не превышает пяти метров. Это связано с наличием тоненьких проводников с низковольтным питанием, которые при подаче напряжения будут светиться с разной интенсивностью.

Фиксация ленты практически к любой поверхности осуществляется через клейкое основание с защитным покрытием. На шероховатую плоскость желательно крепить полосы при помощи двустороннего скотча или промежуточных фиксаторов.

Виды светодиодных лент: краткое описание

В схему конструкции входят чипированные светодиоды, корректирующие резисторы, проводники для соединения и контактные платформы, обеспечивающие питание смежных полос. Надежное соединение обеспечивается посредством коннекторов системы LED. Как альтернатива – спайка проводов стандартным способом.

 виды светодиодных лент для потолка

Затем лента разделывается на куски, требуемые для монтажа. Отрезаются элементы на длину по контурам необходимых фигур согласно расположению центров. Полученные отрезки питаются одинаковыми показателями напряжения, их концы идентичны по назначению. Это значит, что питание может быть подключено к любому из них, совмещено в группы или функционировать в угловых и других фигурных композициях.

Характеристики

Светодиодные ленты, типы (виды) которых можно разделить по нескольким параметрам, в первую очередь отличаются питающим током. Предусмотрены конструкции на 12 и 24 вольта. Подключаются светящиеся устройства через специальные блоки питания. Выпускаются изделия, которые рассчитаны на стандартное сетевое напряжение 220 вольт. Они подключаются через адаптеры, соответствующие реорганизации мощности и энергопотреблению устройства. Обычно полоса со светодиодами в последнем варианте помещается в прозрачную трубку, защищена от воздействия влаги и прочих внешних факторов.

Виды светодиодных лент по защите от влаги подразделяются на следующие группы:

  1. Незащищенные варианты, которые эксплуатируются внутри помещений.
  2. Модификации, предназначенные для установки в помещениях с повышенной влажностью и на улице.
  3. Особо влагостойкие серии, работающие при полном погружении в воду. Используются для подсветки аквариумов или бассейнов.

Различия по окрасу

Виды светодиодных лент по цвету делятся на две категории. К первой относятся элементы монохромного типа. Они выполнены в красном, синем, желтом, белом или зеленом колере.

светодиодные ленты типы виды

Вторая группа – универсальная (RGB). Эти ленты можно регулировать по цвету свечения. Требуемый оттенок получается за счет комбинирования трех светодиодов. Основными цветами являются:

  • Красный (R).
  • Зеленый (G).
  • Синий (B).

Элементы максимально близко расположены друг к другу, поэтому их свечение смешивается. При изменении интенсивности какого-либо диода можно добиться любой цветовой гаммы. Для корректировки таких лент применяются специальные контроллеры, регулирующие цвет по установленной программе.

Так как белого колера в светодиодных лентах не существует, его получают путем покрытия синих лампочек люминофором. Через некоторое время он выгорает, и конструкция светится тусклым синеватым цветом.

Виды профилей светодиодных лент

По используемым чипам полосы делятся на следующие размерные группы:

  1. СМД (SMD)-3028 – 3 х 2,8 миллиметра.
  2. SMD-3528 – 3,5 х 2,8 мм.
  3. СМД-2835 – 2,8 х 3,5 мм.
  4. 5050 – 5 х 5 миллиметров.

Чипы размещены равномерно по длине полосы, а их плотность неоднородна, что позволяет корректировать яркость всей ленты. В качестве единицы измерения используется показатель общего количества чипов на длину сто миллиметров (от 30 до 120 штук).

виды профилей светодиодных лент

Виды блоков питания светодиодной ленты подразделяются на два класса: аналоговые или цифровые контроллеры, которые помогают объединять работу большого количества световых элементов под общим блоком управления. Учитывая принцип работы приспособления, зная его мощность и характеристики, можно подобрать комплект для различных целей (от подсветки приборной панели авто до освещения целого дома).

Маркировка и расшифровка обозначений

Все изготовители маркируют световые полосы. Получается некая очередность цифровых и буквенных кодов. В таблице представлены виды светодиодных лент в зависимости от шифров и обозначений.

№ п/п

Функция

Шифр

Расшифровка

1

Световой источник

LED (светодиоды)

Световой диод

2

Колер свечения

R

Красный

3

G

Зеленый

4

В

Голубой

5

Тип монтажа

SMD

Виды светодиодных лент для потолка и прочих поверхностей

6

Размер чипа/число светодиодов на метр (мм/шт.)

3028/30

3528/60

2835/120

5050/120

3 х 2,8 мм

3,5 х 2,8 мм

2,8 х 3,5 мм

5 х 5 мм

7

Степень защиты

IP(IP-68)

Стандарт ГОСТ-14254-96 (может работать под водой)

Стоит отметить, что очень часто светодиоды используются для усовершенствования световых элементов автомобиля или подсветки в салоне, что дает возможность добиться более интенсивного свечения при экономии энергии.

виды блоков питания светодиодной ленты

Особенности

В некоторых полосах стандартные диоды заменены на полупроводники, имеющие повышенные характеристики яркости и излучения. Такие конструкции по световой температуре приближены к максимальному показателю, по размерам они больше обычных вариантов. Их главное преимущество заключается в создании насыщенного светового потока, что дает возможность использовать ленты в качестве основного источника освещения внутри зданий. Стоит отметить, что подобные светодиоды отличаются высоким потреблением энергии и в рабочем состоянии быстрее нагреваются.

Все о светодиодной ленте SMD 5050

С начала производства первой светодиодной ленты на SMD 5050 прошло более 10 лет. За это время рынок светодиодной продукции значительно расширился, появились более мощные аналоги. Тем не менее, спрос на LED-ленту на основе SMD светодиодов 5050 ничуть не снизился. Она по-прежнему востребована среди покупателей, во многом из-зи уникальных свойств и стабильной продолжительной работы.

Особенности и область применения

Уникальность светодиодной ленты этого типа заключается в особой технологии производства SMD 5050. На сегодняшний день SMD 5050 остаётся единственным широко применяемым компактным светодиодом для SMD монтажа, в корпусе которого расположены 3 отдельно управляемых светоизлучающих кристалла, что позволяет получить практически любой цвет свечения, а также управлять этим светом с помощью специального контроллера.

Чаще всего светодиодную ленту SMD 5050 применяют в качестве декоративной подсветки:

  • для заполнения комнаты насыщенным синим, зелёным или красным светом, а также их оттенками;
  • для создания светомузыкальных эффектов;
  • в рекламных целях и шоу-бизнесе;
  • в качестве новогоднего украшения.

Если же необходимо получить яркий белый свет, то лучше параллельно с ней приклеить ленту на мощных светодиодах SMD 5730.

Варианты исполнения

Светодиодные ленты, собранные на чипах SMD 5050, можно условно разделить на 3 вида: одноцветные, многоцветные и адресные.

Одноцветные (монохромные) ленты SMD 5050 собраны на основе трёх кристаллов, излучающих свет одного цвета. Если присмотреться к такой ленте, то можно увидеть, что в местах разреза присутствуют только 2 контакта для подключения «+» и «–». одноцветный вариантМультицветные или RGB-ленты состоят из чипов с тремя кристаллами разных цветов (Red, Green, Blue) и в местах разреза имеют по 4 контактных площадки. Это даёт возможность пользователю задавать любой оттенок света при помощи RGB-контроллера. RGB вариантНедостатком RGB-лент является низкая мощность излучения при работе в режиме белого света. Избавиться от него удалось путём монтажа рядом с каждым RGB-светодиодом белого светодиода (RGBW-ленты). Причём управление белыми светодиодами производится по отдельной линии. В продаже также можно встретить вариант, когда в корпусе SMD 5050 в дополнение к RGB-кристаллам вмонтирован чип белого светодиода с отдельным управлением.

Приобрести RGB светодиодную ленту на основе LED SMD 5050 можно во многих интернет-магазинах. Наиболее достойным вариантом является интернет-магазин www.giant4.ru, который зарекомендовал себя как продавец качественного товара с невысоким ценником.

В адресной светодиодной ленте под корпусом SMD 5050 дополнительно с тремя излучающими кристаллами установлен чип ШИМ-драйвера WS2812B. В результате каждый адресный светодиод работает по индивидуальной команде, которую он получает от DMX-контроллера или Arduino. Столь оригинальное решение в значительной мере расширяет возможности RGB-светодиодов, но требует применения специализированного оборудования и программного обеспечения. адресная

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 — от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Расчёт мощности для выбора блока питания

Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:

  • 30 led/m – 7,2 Вт;
  • 60 led/m – 14,4 Вт;
  • 120 led/m – 28,8 Вт;
  • 240 led/m – 57,6 Вт.

Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.

Мощность БП определим по формуле:

  • P1м – мощность потребления одного метра, Вт;
  • N – общая длина всех отрезков, подключаемых к БП, м;
  • K – коэффициент запаса по мощности. Обычно К=1,2.

Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».

Надёжные производители

Помимо технических характеристик не нужно забывать о качестве. Особенно если перед вами стоит задача собрать подсветку подвесного потолка. Лучше всего покупать светодиодную ленту таких брендов как Philips, Feron, Gauss. Однако ввиду дороговизны их продукция мало востребована. В связи с этим потенциальные покупатели вынуждены выбирать из того, что предлагает российский рынок. Здесь можно доверять светодиодным лентам SMD 5050 среднего ценового диапазона от Navigator, JazzWay, Foton, Lumex, Giant4, Horoz Electric, Arlight.

Пару слов об изделиях с AliExpress

Пытаясь сэкономить, многие потенциальные покупатели обращаются за поиском дешёвой продукции в AliExpress. При этом они забывают о том, что эта торговая площадка – лидер по сбыту низкокачественной продукции. И даже многочисленные положительные отзывы не гарантируют качество продукта и порядочность продавца. Практика показывает, что из-за грубого нарушения технологии и применения низкокачественных компонентов светодиодные ленты из Китая частично или полностью выходят из строя в первый год работы. Поэтому дешёвые led-ленты с AliExpress пригодны только для изготовления новогодних украшений и прочих самоделок.

Читайте так же

Устройство и технические характеристики светодиодных лент

Светодиодная лента сегодня широко используется в интерьерном и архитектурном освещении,  и не только для подсветки стен, потолка, мебели, аквариумов, в нишах, но и как полноценный источник света. Очень часто она устанавливается под шкафчиками кухни для освещения рабочей зоны. А кроме того, благодаря тому, что она рассчитана на работу от источника постоянного тока на 12 Вольт (реже 24 В), светодиодную ленту легко подключить на прямую к бортовой сети автомобиля и осуществить подсветку салона, панели приборов,  багажника и кроме того для наружного освещения кузова автомобиля.


Для подключения к домашней электросети понадобится блок питания достаточной мощности. Рекомендуем прочесть наши статьи: «Схемы подключения» и «Как установить» светодиодную ленту.

Много вопросов возникает у людей при покупке светодиодной ленты и как оказалось сами продавцы плохо разбираются в технических характеристиках. Так Мы покупали ленту другу для освещения аквариума и обзванивали интернет магазины Минска. И, к сожалению, многие продавцы не могли ответить толково и подробно о характеристиках и советовали, как Я понял то, чего у них с избытком на складе.
Поэтому Я решил написать в дополнении к статье «Характеристики светодиодных ламп и светильников» отдельную, посвященную лентам.

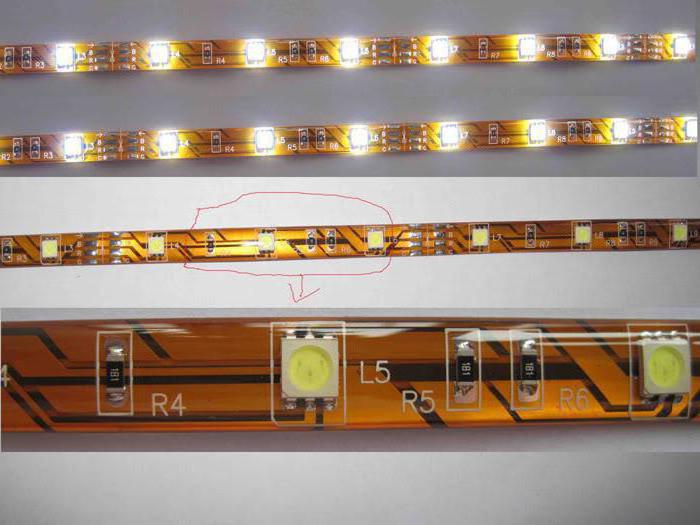

Устройство светодиодной ленты.

В производстве применяются светодиоды типа Surface Mounted Device  (SMD), что переводится на русский с английского языка как «прибор монтируемый на поверхность». Светодиоды припаиваются к гибкой печатной плате в виде длинной ленты, на которой также кроме токонесущих дорожек, расположены диоды и транзисторы необходимые для работы светодиодов.

Технические характеристики светодиодных лент:

  1. Первый и самый важный параметр— это тип используемого светодиода, который применялся при производстве ленты. Основной типов светодиодов всего три: SMD 3028, SMD 5050, SMD 5050 RGB с углом распространения света 120-160 градусов. Цифры означают размер кристаллов в микрометрах,  чип размером 30х28 имеет всего один кристалл, а чип 50х50 (или 5х5 миллиметров)- три кристалла. Понятно, что во втором случае свечение будет почти в три раза ярче (теоретически в реальности только в 2.5 раза), но надо учитывать что, чем больше свечение, тем выше энергопотребление и соответственно больше выделяется теплоты. А хорошо известно, что перегрев светодиода значительно сокращает срок его службы.
  2. Важный параметр- это цвет свечения.  Одноцветные ленты сегодня продаются всех основных цветов: красные, зеленые, синие, желтые, оранжевые и т. д. При выборе белого цвета следует учитывать что пока не создан кристалл, излучающий белый свет, поэтому для этих целей наносят на синий светодиод люминофор, который выгорает постепенно и светодиод начинает уже светить с синеватым оттенком. К тому же, согласно статистике, они из всех самые недолговечные и яркость у белых светодиодных лент всего  за  год круглосуточной работы падает почти на треть. Белые бывают как с холодным, так и теплым оттенком. Отдельно стоит отметить разноцветные SMD RGB светодиодные ленты, у которых в одном чипе стоит красный (Red), зеленый  (Green) и синий (Blue) светодиоды, каждым из них можно отдельно управлять благодаря раздельной системе питания. Именно поэтому, если для подключения обычной ленты необходимо два провода, то для RGB- четыре (один общий и по одному на каждый канал).  Управление осуществляется как специальным RGB контроллером с дистанционным пультом управления. Схему подключения Вы найдете здесь. RGB светодиодные ленты излучают сотни разных цветов и оттенков, в том числе и белый.
  3. Не менее важный параметр- это количество светодиодов на метр. Самый распространенный вариант 60 штук на метр. От количества светодиодов зависит и потребляемая мощность в Ваттах (Вт), которая может быть общей для всей длины ленты, так и указываться в Ваттах для одного метра (что бы узнать общую- надо умножить на количество метров). Если  указана величина рабочего тока, например 1 А/м, то для перевода в Ватты умножьте ток на напряжение. 1 А х 12В= 12 Вт/м.
  4. Длина ленты. Самая распространенная длина в продаже 5 метров, но есть и 40 метровые и более длинные варианты для создания чего-нибудь масштабного.
  5. Учитывайте при выборе оттенки цвета от 2700 (теплый ) до 6500 (холодный). Подробнее смотрите здесь.
  6. Ленты выпускаются с разным классом защищенности, самый высший класс IP 65-68 допускает даже установку в воде.
  7. Шаг резки. У каждой марки светодиодной  ленты есть своя ширина модуля МДС (состоящего из трех диодов и резистор), поэтому резать только по линиям специально отмеченным на ленте (пример на картинке справа).
  8. Рабочее напряжение 12 или 24 Вольт. Чаще всего встречаются 12 вольтовые, реже, как правило, в мощных аналогах- на 24 Вольта.
  9. Ленты имеют и разный цвет основы, что дает возможность подобрать ее под цвет основания, на которое она будет наклеиваться.
  10. Страна производства, кроме Китайского производства пока ничего нет продаже в Минске.

В некоторых ситуациях будут полезны «ленты бокового свечения», в которых свет распространяется параллельно плоскости. Например, когда необходимо картинку или фотографию по  периметру осветить.
Важно! Не купите некачественную светодиодную   ленту с потребляемой мощностью 4,8 Вт/метр и более, изготавливаемых из  «отбракованных» светодиодов, которые долго не прослужат.

Сравниваем LED ленты на SMD 3528 и SMD 5050 различия

Миниатюра сравнения лент 5050 и 3528

Мир светодиодных лент на столько разнообразен, что если начать описывать каждую ленту, то не хватит ни времени ни места на нашем хостинге. Наиболее популярным лентами считаются стрипы на SMD 3528 и SMD 5050. В сегодняшней статье я попробую дать характеристику этим лентам. Рассмотрим отличия, принципы устройства и некоторые другие вопросы. Думаю, что в конце-концов мы получим наиболее полную информацию о данных типах LED лент.

[contents]

И начнем мы с рассмотрения технических характеристик и непосредственно основных параметров. Не думаю, что знающих людей сильно удивлю этими откровениями, но для несведущих - это будет полезная информация.

Технические характеристики и основные параметры, различия светодиодных лент на SMD 3528 и SMD 5050


В этом разделе перечислю наиболее важные характеристики led лент на SMD 3528 и SMD 5050. Почему я выбрал именно эти ленты? Ответ прост - по количеству продаж в магазине это наиболее востребованные ленты, не смотря на то, что ленты на SMD 5630, SMD 5730, SMD 2835 более яркие и казалось бы, они должны быть наиболее востребованы. Но нет. Почему это так - смотрите в статье "лучшие светодиодные ленты", где я рассмотрел этот вопрос более детально. Ну а мы же вернемся к нашим "стареньким" 5050 и 3528.

При выборе любых светодиодных лент необходимо обращать внимание на следующие основные характеристики:

1Напряжение питания - как правило, наиболее применяемое напряжение - 12В. Но есть и профессиональные ленты на 24 В и ленты под 220 В. Последние запитываются без блоков. Это интересный тип лент и его мы рассмотрим немного позднее.

2

Типы смонтированных светодиодов - основными можно рассматривать такие, как: SMD 3528, SMD 5050, SMD 2835, SMD 5630 и редко встречающиеся  ленты на SMD 3014.

3

Количество светодиодов на 1 метр ленты. Ленты выпускают в ролах (бобинах) по пять метров. И как правило производители пишут на упаковках общее количество светодиодов на весь метраж. Понятно, чтобы понять, сколько светодиодов расположено на 1 метре мы должны общее количество диодов разделить на метраж ленты в упаковке.

4

Светодиодные ленты могут быть монохромными или многоцветными RGB. Приобретая в магазинах ленту стоит обращать внимание на это. Оба типа таких лент не совместимы друг с другом.

По количеству светодиодов на 1 метр производители выпускают ленты с 15, 30, 60, 72 и 120 чипов, расположенных в один ряд. Есть образцы с двойным рядным расположением диодов. Соответственно количество чипов в таких случаях будет увеличиваться в два раза. Делается это для того, чтобы используя одинаковый метраж и "средненькие" светодиоды получить наиболее яркий свет.

Для монтажа любых лент я, в принципе, всегда использую профиля из алюминия. Не смотря на то, что основные ТТХ диодов 5050 и 3528 позволяют использовать их без дополнительного теплоотвода, я все-таки предпочитаю использовать их. И эстетика и душе спокойнее будет. Если обращаться к заводским характеристикам, то дополнительный теплоотвод требуется в том случае, если на 1 метр любой ленты приходится более 8-10 Вт. Если у нас двух рядная лента, то в этом случае мощность увеличивается в двое. Светодиоды такого типа не могут давать такой мощности на метр ( Хотя все зависит от производителя))). Поэтому по факту и не стоит ставить профиль. Но это на любителя. Повторюсь, я всегда ставлю. Не люблю по сто раз переделывать работу.

Мы уже писали о технических характеристиках SMD 3528 и SMD 5050. Сегодня я сведу в таблицу наиболее важную, как считают многие потребители, характеристику - силу света (яркость). Данные взяты из Datasheet Epistar светодиодов.

Сравнение светодиодов по яркости


Сравнение светодиодов по яркости

Характеристики диода SMD 5050Значения
Световой поток, Лм18
30 светодиодов на метр (шт/м), Лм540
60 шт/м, Лм1080
90 шт/м, Лм1620
120 шт/м, Лм2160
240 шт/м, Лм4320
Максимальный рабочий ток одного диода, мА60
Характеристики диода SMD 3528Значения
Световой поток, Лм6
30 светодиодов на метр (шт/м), Лм180
60 шт/м, Лм360
90 шт/м, Лм540
120 шт/м, Лм720
240 шт/м, Лм1440
Максимальный рабочий ток одного диода, мА25

Выше представленные данные характерны для светодиодов Epistar. Но есть производители, которые выпускают свою продукцию на основе других чипов. И поэтому более характерная и правильная таблица представлена ниже.

Led ленты на SMD светодиодах 3528

Характеристики светодиодных лент с 30,60,120,240 чипами SMD 3528 на метр


Расположение светодиодов SMD 3528 на ленте

Мощность лент с 60 диодами на метр составляет 4,8 Вт/м. Для глаза ее округляют до 5 Вт. Эти ленты рассчитаны на 12 В. Готовые комплекты уже включают в себя блоки питания. Если же Вы приобретаете все компоненты по отдельности, то блок питания стоит рассчитывать самостоятельно. Хорошая лента по светоотдаче даст порядка 360 Лм, что является аналогом 40 Вт галогенной лампе. Еще раз стоит отметить, что эти данные являются относительными и будут верны при использовании качественной ленты, а не конкретной дешевой подделки. Наиболее подходящее применение - подсветка потолков, межпространственная подсветка.

Самая слабая лента по светоотдаче на SMD 3528 - при монтаже 30 чипов на метр. Каждый диод такой ленты дает порядка 6-7 Лм и общая световая отдача составит на метр порядка 200 люмен. Мощность 1 метра ленты составляет 2,4 Вт. Производители также ее округляют до 3 Вт. Использовать такие стрипы можно исключительно в качестве подсветки малых пространств. Идеальна в интерьере автомобиля.

Лента со 120 диодами на метр мощнее общераспространенных 60 диодных в 2 раза. Встречаются ленты не только белого свечения, но и синего , зеленого, красного, желтого. Потребляет такая лента порядка 10 Вт. А если быть точнее, то 9,6W. В зависимости от того, какие светодиоды используются в ленте светоотдача может достигать 700 люмен. Такие ленты уже можно использовать в качестве общего освещения. Какое количество необходимо для освещения - можно подобрать опытным путем, или исходя из того, что 100 Вт лампа накаливания "дает" нам порядка 900-1100 Люмен. Есть и "но"... Свет от лент - ярковыраженный узконаправленный и при местном освещении отрезки придется монтировать наиболее плотно друг к другу.

Ленты с различным количеством диодов СМД 3528

Все ленты могут выпускать как для открытого монтажа, так и для влажных помещений. Влагостойкие ленты подбираются на основании индекса пыле-влагозащищенности. Самый хороший в этом случае IP=67. Что такое IP можете прочитать в одной из статей на нашем сайте, воспользовавшись "живым" поиском.

Резать ленты необходимо по три светодиода в отрезке. Для 60 диодной отрезок будет 50 мм, для 120 - 25 мм.

Я уже говорил, что ТТХ светодиодов SMD 3528 позволяют использовать ленты без дополнительного теплоотвода за счет 8 мм подложки. Но я все-равно монтирую их в алюминиевые радиаторы... Ну вот такой я...

Ну и последний тип светодиодной ленты на СМД 3528 который я рассмотрю в статье - ленты с 240 чипами на метр. В таких лентах диоды расположены в два ряда ( см. рисунок ) один над другим. Также выпускается в различных цветовых палитрах и светоотдача в 2 раза превышает 120 диодные ленты. Общая мощность составляет порядка 20 Вт. Монтируются чипы на PCB плату 10мм. Такие ленты будут работать только от 24 В. Это стоит запомнить сразу и навсегда, чтобы потом не бегать по магазинам с ошалелыми глазами и обменивать ее. На метр получается порядка 1500 Лм. Именно такие ленты можно использовать как полноценное искусственное освещение. Опять же, исходя из практики... Можно использовать как полноценное освещение, но эстетики я в этом не увидел, да и опять же за счет узконаправленного светового пучка приходится делать маленькие промежутки между отрезками, дабы получить более-менее сносное освещение.

Характеристики светодиодных лент на SMD 5050 с 30,60,72, и 120 светодиодами на метр


Интеерсные методы применения лент на SMD 5050

Наиболее распространенные ленты у покупателей - образцы с SMD 5050 чипами. За счет того, что количество кристаллов в диоде доходит до 3, то яркость их в три раза больше чем у СМД 3528 кристаллов. Ленты с большим количеством светодиодов на метр можно спокойно использовать в качестве основного освещения. Правда по моему сугубо личному ощущению это получается как-то несуразно.

Основные характеристики светодиодных лент SMD 5050

Выше я представил Вам сводную таблицу, в которой свел все основные характеристики лент с различным количеством СМД 5050 на метр. Особых различий чипов на ленте 5050 по сравнению с СМД 3528 нет. Это диоды одного поколения и различие их состоит только в количестве кристаллов и соответственно размерах. Более полное различие и сравнение Вы найдете прочитав материал по основных характеристикам этих диодов. Ссылки на них я дал Выше. Вообще, мощность лент 5050 на порядок выше чем, у своих предшественников.

Теперь кратко пробегусь по лентам. У 30 диодной ленты световой поток составляет около 500 Лм. Такие ленты идеальны для использования в подсветках. По сравнению с 3528 свет более яркий и насыщенный, без слепящего эффекта. По моим, сугубо субъективным "понятиям" ничего лучше нет, чем использовать в спальне. Мощность метра такой ленты не более 8 Вт.

Согласно математике 60 чипная лента 5050 имеет мощность около 15 Вт и 1000 Люмен на метр. Хороши в местном освещении. Дизайнеры с большим удовольствием используют их в архитектурной подсветке.

Ленты из 72 SMD 5050 на алюминиевой плате


Светодиодная лента SMD 5050 на 72 чипа

Еще один из интересных типов 5050 смд лент, о которых стоит рассказать - ленты с 72 диодами на метр. Попались мне на глаза не так давно, но заинтересовали сразу. Мощность метрового отрезка составит порядка 15 Вт. Аналоги люминесцентных ламп 20 Вт ( 18 Вт ), только размер метровый)). Данные типы лент в основном выпускают в жестком исполнении и гибкую практически нереально найти с таким количеством диодов. С другой стороны лентой их уже трудно назвать, т.к. это полноценные источники освещения на алюминиевых платах. Большой плюс такого типа "лент" - простота монтажа и теплоотвод.

Led strip 120 LED on meter ( 120 светодиодов на метр SMD 5050 )


120 диодов на метр ленты SMD 5050

Ну и последний вид, который я хочу рассмотреть - ленты со 120 чипами на метр. Это полноценный светильник. Мощность отрезка составляет 30 Вт. Это больше чем в два раза по световому потоку, чем лампа накаливания 100 Вт. Общий поток можете рассчитать сами, зная, что один чип дает 20-22 люмена. На подсветку такие образцы не стоит использовать.

Видео нехарактерного применения светодиодных лент SMD 5050


Отправить ответ

avatar
  Подписаться
Уведомление о
