Крепёж оптом / Заклёпки / Заклёпка вытяжная стальная со стандартным буртиком

Заклёпка вытяжная стальная со стандартным буртиком ST/ST — сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.

Материалы:

• Тело: сталь.
• Стержень: сталь.

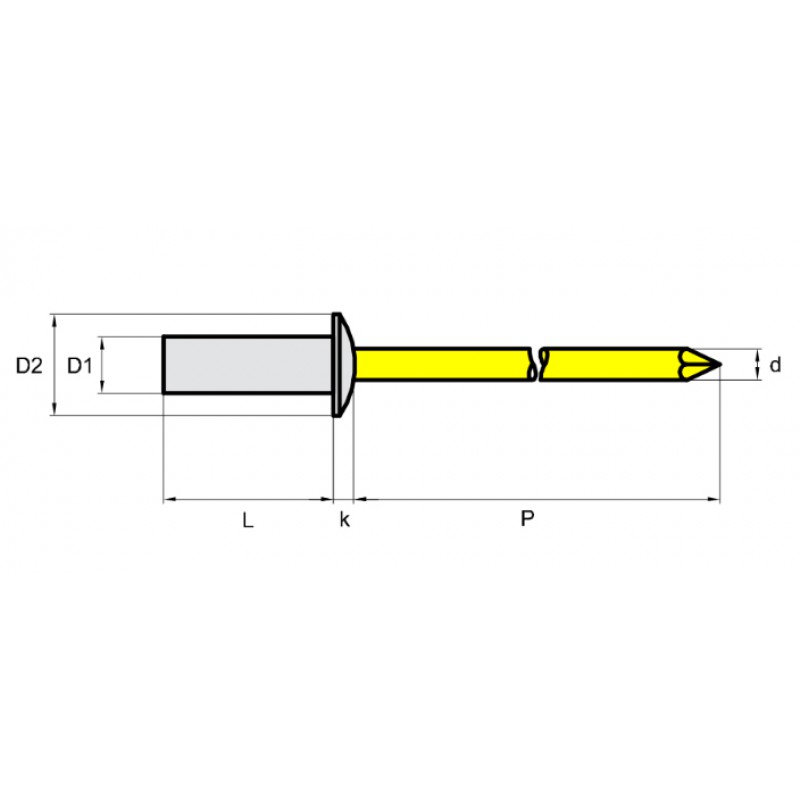

Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST

Размер заклёпки	d	dk	K	R max	d1	L1	Усилие на разрыв N	Усилие на срез N
3. 0	3.0 +0.08-0.10	6.5 -0.7	0.8 ±0.2	0.2	1.90	27	1125	915
3.2	3.2 +0.08-0.10	6.5 -0.7	0.8 ±0.2	0.2	2.00	27	1285	1060
4.0	4.0 +0.08-0.15	8.0 -1.0	1.0 ±0.3	0.3	2.50	27	1990	1550
4.8	4.8 +0.08-0.15	9.5 -1.0	1.1 ±0.3	0. 3	2.90	27	2920	2300
5.0	5.0 +0.08-0.15	9.5 -1.0	1.1 ±0.3	0.3	2.90	27	3255	2575
6.0	6.0 +0.08-0.15	12.0 -1.5	1.5 ±0.4	0.4	3.40	27	5000	4000
6.4	6.4 +0.08-0.15	13 -1.5	1.8 ±0.4	0.5	3.85	27	5400	4350



Толщина соединяемых материалов и размер отверстия под заклёпку в мм

Размер заклёпки	Толщина соединяемых материалов	Диаметр бортика	Диаметр отверстия
3. 0 x 6	1.5 — 3.5	6.5	3.1 — 3.2
3.0 x 8	3.5 — 5.5
3.0 x 10	5.5 — 7.0
3.0 x 12	7.0 — 9.0
3.0 x 14	9.0 — 11.0
3.0 x 16	11.0 — 13.0
3.0 x 18	13.0 — 15.0
3.0 x 20	15.0 — 17.0
3.2 x 6	1.5 — 3.5	6.5	3.3 — 3.4
3.2 x 8	3.5 — 5.0
3.2 x 10	5.0 — 7.0
3.2 x 12	7.0 — 9.0
3. 2 x 14	9.0 — 11.0
3.2 x 16	11.0 — 13.0
3.2 x 18	13.0 — 15.0
3.2 x 20	15.0 — 17.0
3.2 x 25	20.0 — 22.0
4.0 x 6	1.5 — 3.0	8.0	4.1 — 4.2
4.0 x 8	3.0 — 5.0
4.0 x 10	5.0 — 6.5
4.0 x 12	6.5 — 8.5
4.0 x 14	8.5 — 10.5
4.0 x 16	10.5 — 12.5
4.0 x 18	12.5 — 14.5
4.0 x 20	14.5 — 16.5
4. 0 x 22	16.5 — 18.0
4.0 x 25	18.0 — 21.5
4.0 x 26	18.5 — 22.5
4.0 x 28	21.5 — 24.0
4.0 x 30	21.5 — 26.0
4.8 x 6	1.0 — 3.0	9.5	4.9 — 5.0
4.8 x 8	3.0 — 4.5
4.8 x 10	4.5 — 6.0
4.8 x 12	6.0 — 8.0
4.8 x 14	8.0 — 10.0
4.8 x 16	10.0 — 12.0
4.8 x 18	12.0 — 14.0
4.8 x 20	14.0 — 16.0
4. 8 x 22	16.0 — 18.0
4.8 x 23	16.5 — 19.0
4.8 x 24	17.0 — 20.0
4.8 x 25	18.0 — 21.0
4.8 x 28	21.0 — 23.5
4.8 x 30	23.0 — 25.0
4.8 x 32	25.0 — 27.0
4.8 x 35	25.0 — 30.0
4.8 x 40	30,0 — 35.0
4.8 x 50	40,0 — 45.0
5.0 x 6	0.5 — 2.5	9.5	5.1 — 5.2
5.0 x 8	2.5 — 4.5
5.0 x 10	4.5 — 6. 0
5.0 x 12	6.0 — 8.0
5.0 x 14	8.0 — 10.0
5.0 x 16	10.0 — 12.0
5.0 x 18	12.0 — 14.0
5.0 x 21	14.0 — 17.0
5.0 x 25	17.0 — 20.0
5.0 x 27	20.0 — 23.0
5.0 x 30	23.0 — 25.0
6.0 x 8	2.0 — 4.0	12.0	6.1 — 6.2
6.0 x 10	4.0 — 6.0
6.0 x 12	6.0 — 8.0
6.0 x 14	7.0 — 9.0
6.0 x 16	9. 0 — 11.0
6.0 x 18	11.0 — 13.0
6.0 x 22	13.0 — 17.0
6.0 x 26	17.0 — 20.0
6.0 x 30	20.0 — 24.0
6.4 x 8	2.0 — 4.0	13.0	6.5 — 6.6
6.4 x 10	2.0 — 5.0
6.4 x 12	4.0 — 6.0
6.4 x 14	6.0 — 8.0
6.4 x 16	8.0 — 11.0
6.4 x 18	9.0 — 13.0
6.4 x 20	11.0 — 15.0
6.4 x 22	13.0 — 16.0
6. 4 x 25	15.0 — 19.0
6.4 x 26	16.0 — 20.0
6.4 x 28	17.0 — 22.0
6.4 x 30	18.0 — 24.0
6.4 x 32	22.0 — 26.0
6.4 x 35	24.0 — 30.0
6.4 x 40	30.0 — 35.0
6.4 x 45	35.0 — 40.0

Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.

Стандарт DIN 7337 Заклёпка вытяжная стальная, нержавеющая

DIN 7337 = ISO 14589, ISO 15977 — 15984, ISO 16582 — 16584

Отправьте заявку и получите оптовые цены!

DIN 7337 Заклёпка вытяжная стальная, нержавеющая

Стандарт DIN 7337

Описание: DIN 7337 Заклёпка вытяжная комбинированная (тяговая) стальная, нержавеющая с плоским буртиком, ножка из специальной стали, форма А. Комбинированные вытяжные заклёпки используются для создания неразъемных соединений тонколистовых и других твердых материалов. При установке заклёпок с помощью заклёпочника доступ необходим только с одной стороны материала.

Материалы:

• Сталь с покрытием: гальваническая оцинковка.
• Нержавеющая сталь: А2, А4

Размеры стальных вытяжных заклёпок DIN 7337 в мм

d1	d2	длина зажима	l
3.0	6.5	1 — 3	6
3.0	6.5	3 — 5	8
3.0	6.5	5 — 7	10
3.0	6.5	7 — 9	12
3.0	6.5	8 — 12	16
3.2	6.5	1 — 3	6
3. 2	6.5	3 — 5	8
3.2	6.5	5 — 7	10
3.2	6.5	7 — 9	12
3.2	6.5	9 — 12	16
4.0	8.0	1 — 2.5	6
4.0	8.0	2.5 — 4.5	8
4.0	8.0	4.5 — 6.5	10
4.0	8.0	6.5 — 8.5	12
4.0	8.0	8.5 — 12	16
4.0	8.0	11.5 — 14	18
4.0	8.0	12 — 16	20
4.8	9.5	2 — 4	8
4. 8	9.5	4 — 6	10
4.8	9.5	6 — 8	12
4.8	9.5	8 — 11	16
4.8	9.5	10 — 13	18
4.8	9.5	11 — 15	20
5.0	9.5	2 — 4	8
5.0	9.5	4 — 6	10
5.0	9.5	6 — 8	12
5.0	9.5	8 — 11	16
5.0	9.5	10 — 13	18
5.0	9.5	11 — 15	20
5.0	9.5	15 — 20	25

Nail Type (Basic) Глухие заклепки

Заклепки >> Глухие заклепки >>

Глухие заклепки

NailType (Basic) HeadStyles

Jay-Cee Sales and Rivet Inc. предлагает большой выбор вытяжных заклепок. Вы уже знаете, какая заклепка вам нужна? Позвоните нам сегодня, чтобы разместить заказ!



Хотите еще более подробную информацию о вытяжных заклепках? Получите всю необходимую информацию о слепых заклепках, нажав здесь.



Спецификации для заказа вытяжных заклепок

Значения, выделенные зеленым цветом, являются метрическими

Серийный номер заклепки	Номинальный размер заклепки	(D) Диаметр корпуса 0028		Купольная головка		Большой фланец		Потайная головка		Размер отверстия и номер сверла
		Макс.	Мин.	(A) Диаметр головки.	(H) Макс. высота напора.	(A) Диаметр головки.	(H) Макс. высота напора.	(A) Диаметр головки.	(H) Макс. высота напора.
3	3/32 (2,4 мм)	0,096	0,090	0,057	0,187	0,032	0,281	0,040	0,180	0,028	.097-100 (#41)
4	1/8 (3,2 мм)	0,128	0,122	0,076	0,250	0,040	0,375	0,065	0,226	0,032	.129-.133 (#30)
5	5/32 (4,0 мм)	0,159	0,153	0,095	0,312	0,050	0,469	0,075	0,281	0,040	.160-.164(#20)
6	3/16 (4,8 мм)	0,191	0,183	0,114	0,375	0,060	0,625	0,092	0,344	0,050	. 192-.196(#11)
8	1/4 (6,4 мм)	0,255	0,246	0,151	0,500	0,080	0,750	0,107	0,468	0,071	.257-.261(F)

Длина варьируется в зависимости от длины захвата

Тип гвоздя Глухие заклепки (базовые) Данные

Значения зеленого цвета являются метрическими Алюминиевая заклепка Алюминий Оправка IFI Grade 11 Алюминиевая заклепка Стальная оправка IFI Класс 19 Стальная заклепка Стальная оправка IFI Класс 30 Купольная головка Большой фланец Countsk. Головка S
H
E
A
R T
E
N
S
I
L
E Купольная головка4 Большой фланец Головка S
H
E
A
R T
E
N
S
I
L
E Купольная головка Большой фланец Countsk. Голова S
H
E
A
R T
E
N
S
I
L
E 3/32
(2,4 ммм) 32./32
(2,4 ммм)

.020-.125

0,8–3,2 мм

.250 6,4 мм 32ААП — 32ААК 70 80 32АСП — 32АСК 90 120 32ССП — 32ССК 130 170

.126-.250

3,3–6,4 мм

.375 9,5 мм 34ААП — 34ААС 34АСП — 34АСЦ 34ССП — 34ССК .251-.375 .500 36ААП — 36ААС 36АСП — 36АСЦ 36ССП — 36ССК 1/8
(3,2 мм)

. 020-.062

0,8–1,6 мм

.212 5,4 мм 41ААП — — 120 150 41АСП — 41АСЦ 170 220 41ССП — 41ССК 260 310

.063-.125

1,7–3,2 мм

.275 7,0 мм 42ААП 42ААЛ 42ААК 42АСП 42АСЛ 42АСЦ 42ССП 42SSL 42ССК

.126-.187

3,3–4,8 мм

.337 8,6 мм 43ААП — 43ААС 43АСП — 43АСЦ 43ССП — 43ССК

.188-.250

4,9–6,4 мм

.400 10,2 мм 44ААП 44ААЛ 44ААК 44АСП 44АСЛ 44АСЦ 44ССП 44SSL 44ССК

. 251-.312

6,5–7,9 мм

.462 11,7 мм 45ААП — 45ААС 45АСП — 45АСЦ 45ССП — 45ССК

.313-.375

8,0–9,5 мм

.525 13,4 мм 46ААП 46ААЛ 46ААС 46АСП 46АСЛ 46АСЦ 46ССП 46SSL 46ССК

.376-.500

9,6–12,7 мм

.650 16,5 мм 48ААП 48ААЛ 48ААС 48АСП 48АСЛ 48АСЦ 48ССП 48SSL 48ССК

.501-.625

12,8–15,9 мм

.775 19,7 мм 410ААП — 410ААС 410АСП — 410АСЦ 410ССП 410 SSL 410ССК 5/32
(4,0 мм)

. 020-.125

1,6–3,2 мм

.300 7,6 мм 52ААП — — 190 230 52АСП — 52АСЦ 260 350 52ССП — — 370 470

.126-.187

3,3–4,8 мм

.362 9,2 мм 53ААП — — 53АСП — — 53ССП — —

.188-.250

4,9–6,4 мм

.425 10,8 мм 54ААП 54ААЛ 54ААС 54АСП 54АСЛ 54АСЦ 54ССП 54SSL 54ССК

.251-.375

6,5–9,5 мм

.550 14,0 мм 56ААП 56ААЛ 56ААС 56АСП 56АСЛ 56АСЦ 56ССП 56SSL 56ССК

. 376-.500

9,6–12,7 мм

.675 17,2 мм 58ААП 58ААЛ 58ААС 58АСП 58АСЛ 58АСЦ 58ССП 58SSL 58ССК

.501-.625

12,7–17,1 мм

.800 20,3 мм 510ААП — 510ААС 510АСП — 510АСЦ 510ССП — 510SSC 3/16
(4,8 мм)

.020-.125

1,6–3,2 мм

.325 8,3 мм 62ААП — — 260 320 62АСП — — 380 500 62ССП — — 540 680

.125-.250

3,2–6,4 мм

. 450 11,5 мм 64ААП 64ААЛ 64ААС 64АСП 64АСЛ 64АСЦ 64ССП 64SSL 64ССК

.251-.375

6,5–9,5 мм

.575 14,6 мм 66ААП 66ААЛ 66ААС 66АСП 66АСЛ 66АСЦ 66ССП 66SSL 66ССК

.376-.500

9,6–12,7 мм

.700 17,8 мм 68ААП 68ААЛ 68ААС 68АСП 68АСЛ 68АСЦ 68ССП 68SSL 68ССК

.501-.625

12,8–15,9 мм

.825 21,0 мм 610ААП 610ААЛ 610ААС 610АСП 610ASL 610АСЦ 610ССП 610SSL 610SSC

. 626-.750

16,0–19,1 мм

.950 24,2 мм 612ААП 612ААЛ 612ААС 612АСП 612ASL 612АСЦ 612ССП 612SSL 612ССК

.751-.875

19,1–22,2 мм

1,075 27,3 мм 614ААП 614ААЛ 614ААС 614АСП 614ASL 614АСЦ 614ССП 614SSL 614SSC

.876-1.000

22,3–25,4 мм

1 200 30,5 мм 616ААП — 616ААС 616АСП — 616АСЦ 616ССП — 616SSC 1/4
(6,4 мм)

.020-.125

1,6–3,2 мм

.375 82ААП — — 460 560 82АСП — — 700 920 82ССП — — 1000 1240

. 126-.250

3,3–6,4 мм

.500 12,7 мм 84ААП 84ААЛ 84ААС 84АСП 84АСЛ 84АСЦ 84ССП 84SSL 84ССК

.251-.375

6,5–9,5 мм

.625 15,9 мм 86ААП 86ААЛ 86ААС 86АСП 86АСЛ 86АСЦ 86ССП 86SSL 86ССК

.376-.500

9,6–12,7 мм

.750 19,1 мм 88ААП 88ААЛ 88ААС 88АСП 88АСЛ 88АСЦ 88ССП 88SSL 88ССК

.501-.625

12,8–15,9 мм

.875 21,0 мм 810ААП 810ААЛ 810ААС 810АСП 810ASL 810АСЦ 810ССП 810SSL 810SSC

. 626-.750

16,0–19,1 мм

1000 25,4 мм 812ААП 812ААЛ 812AAC 812АСП 812ASL 812АСЦ 812ССП 812SSL 812ССК

.751-.875

19,1–22,2 мм

1,125 28,6 мм 814ААП 814ААЛ 814ААС 814АСП 814ASL 814АСЦ 814ССП 814SSL 814ССК

.876-1.000

22,3–25,4 мм

1,250 31,8 мм 816ААП 816ААЛ 816ААС 816АСП 816АСЛ 816АСЦ 816ССП 816SSL 816SSC

Значения зеленого цвета указаны в метрических единицах

4/3283 2 (мм)

Заклепка Диаметр	G Захват Диапазон	L Заклепка Длина Макс.
			Купол Головка	Большая Фланец	Граф. Головка	S H E A R	T E N S I L E	Купол 8 Головка 2 Фланец	Граф. Головка	S H E A R	T E N S I L E
.020-.125 0,8–3,2 мм	.250 6,4 мм	32ФФП	—	32ФФК	230	280	32ФСП	—	32FSC	230	280
.126-.250 3,3–6,4 мм	.375 9,5 мм	34ФФП	—	34ФФК			34ФСП	—	34FSC
.251-.375	.500	—	—	—			—	—	—
1/8 (3,2 мм)	. 020-.062 0,8–1,6 мм	.212 5,4 мм	41ФФП	—	—	420	530	41ФСП	—	—	420	530
	.063-.125 1,7–3,2 мм	.275 7,0 мм	42ФФП	42ФФЛ	42ФФК			42ФСП	42ФСЛ	42FSC
	.126-.187 3,3–4,8 мм	.337 8,6 мм	43ФФП	—	43ФФК			43ФСП	—	43FSC
	.188-.250 4,9–6,4 мм	.400 10,2 мм	44ФФП	44ФФЛ	44ФФК			44ФСП	44ФСЛ	44FSC
	.251-.312 6,5–7,9 мм	.462 11,7 мм	45ФФП	—	45ФФК			45ФСП	—	45FSC
	. 313-.375 8,0–9,5 мм	.525 13,4 мм	46ФФП	46ФФЛ	46ФФК			46ФСП	46ФСЛ	46FSC
	.376-.500 9,6–12,7 мм	.650 16,5 мм	48FFP	—	—			48ФСП	—	—
	.501-.625 12,8–15,9 мм	.775 19,7 мм	410FFP	—	—			410FSP	—	—
5/32 (4,0 мм)	.020-.125 1,6–3,2 мм	.300 7,6 мм	52ФФП	—	—	650	820	—	—	—	650	820
	.126-.187 3,3–4,8 мм	. 362 9,2 мм	—	—	—			—	—	—
	.188-.250 4,9–6,4 мм	.425 10,8 мм	54ФФП	54ФФЛ	54ФФК			54ФСП	54ФСЛ	54FSC
	.251-.375 6,5–9,5 мм	.550 14,0 мм	56FFP	56ФФЛ	56ФФК			56ФСП	56FSL	56FSC
	.376-.500 9,6–12,7 мм	.675 17,2 мм	—	—	—			—	—	—
	.501-.625 12,7–17,1 мм	.800 20,3 мм	—	—	—			—	—	—
3/16 (4,8 мм)	.020-.125 1,6–3,2 мм	. 325 8,3 мм	62FFP	—	—	950	1200	62ФСП	—	—	950	1200
	.125-.250 3,3–6,4 мм	.450 11,5 мм	64ФФП	64ФФЛ	64ФФК			64ФСП	64FSL	64FSC
	.251-.375 6,5–9,5 мм	.575 14,6 мм	66FFP	66ФФЛ	66ФФК			66ФСП	66FSL	66FSC
	.376-.500 9,6–12,7 мм	.700 17,8 мм	68FFP	68ФФЛ	68ФФК			68ФСП	68FSL	68FSC
	.501-.625 12,8–15,9 мм	.825 21,0 мм	—	—	—			—	—	—
	. 626-.750 16,0–19,1 мм	.950 24,2 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,075 27,3 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1 200 30,5 мм	—	—	—			—	—	—
1/4 (6,4 мм)	.020-.125 1,6–3,2 мм	.375 9,4 мм	82FFP	—	—	1700	2100	82ФСП	—	—	1700	2100
	.126-.250 3,2–6,4 мм	.500 12,7 мм	84FFP	—	84ФФК			84ФСП	—	84FSC
	. 251-.375 6,5–9,5 мм	.625 15,9 мм	86FFP	—	86ФФК			86ФСП	—	86FSC
	.376-.500 9,6–12,7 мм	.750 19,1 мм	88FFP	—	88ФФК			88ФСП	—	88FSC
	.501-.625 12,8–15,9 мм	.875 21,0 мм	810FFP	—	810FFC			810FSP	—	810FSC
	.626-.750 16,0–19,1 мм	1000 25,4 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,125 28,6 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1,250 31,8 мм	—	—	—			—	—	—

43

Заклепка Диаметр	G Захват Диапазон	L Заклепка Длина Макс. IFI Класс 20
			Купол Головка	Большой Фланец	Граф. Головка	S H E A R	T E N S I L E	Купол 8 Головка 2 Фланец	Граф. голова	S H E A R	T E N S I L E
3/32 (2,4 ммм)
	3/32 (2,4 мм)
3/32 (2,4 мм)		.020-.125 0,8–3,2 мм	.250 6,4 мм	32МСП	—	32МСЦ	200	250	—	—	—
	.126–.250 3,3–6,4 мм	.375 9,5 мм	34МСП	—	34МСЦ	—			—	—
	. 251-.375	.500	36МСП	—	—	—			—	—
1/8 (3,2 мм)	.020-.062 0,8–1,6 мм	.212 5,4 мм	41МСП	—	—	350	450	41CSP	—	—	215	300
	.063-.125 1,7–3,2 мм	.275 7,0 мм	42МСП	42МСЛ	42МСЦ			42CSP	42CSL	42CSC
	.126-.187 3,3–4,8 мм	.337 8,6 мм	43МСП	—	43МСЦ			43CSP	—	43CSC
	.188-.250 4,9–6,4 мм	400 10,2 мм	44MSP	44МСЛ	44МСЦ			44CSP	44CSL	44CSC
	. 251-.312 6,5–7,9 мм	.462 11,7 мм	45МСП	—	45МСЦ			45CSP	—	45CSC
	.313-.375 8,0–9,5 мм	.525 13,4 мм	46МСП	46МСЛ	46МСЦ			46CSP	46CSL	46CSC
	.376-.500 9,6–12,7 мм	.650 16,5 мм	48МСП	—	48МСЦ			48CSP	48CSL	48CSC
	.501-.625 12,8–15,9 мм	.775 19,7 мм	—	—	—			410CSP	—	410CSC
5/32 (4,0 мм)	.020-.125 1,6–3,2 мм	.300 7,6 мм	52MSP	—	—	550	700	—	—	—
	. 126-.187 3,3–4,8 мм	.362 9,2 мм	—	—	—			—	—	—
	.188-.250 4,9–6,4 мм	.425 10,8 мм	54MSP	54МСЛ	54МСЦ			—	—	—
	.251-.375 6,5–9,5 мм	.550 14,0 мм	56MSP	56МСЛ	56МСЦ			—	—	—
	.376-.500 9,6–12,7 мм	.675 17,2 мм	58MSP	58МСЛ	58МСЦ			—	—	—
	.501-.625 12,7–17,1 мм	.800 20,3 мм	—	—	—	800	1000	—	—	—
3/16 (4,8 мм)	. 020-.125 1,6–3,2 мм	.325 8,3 мм	62МСП	—	—			—	—	—
	.125-.250 3,3–6,4 мм	.450 11,5 мм	64MSP	64МСЛ	64МСЦ			—	—	—
	.251-.375 6,5–9,5 мм	.575 14,6 мм	66MSP	66МСЛ	66MSC			—	—	—
	.376-.500 9,6–12,7 мм	.700 17,8 мм	68MSP	68МСЛ	68МСЦ			—	—	—
	.501-.625 12,8–15,9 мм	.825 21,0 мм	610MSP	610МСЛ	610MSC			—	—	—
	. 626-.750 16,0–19,1 мм	.950 24,2 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,075 27,3 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1 200 30,5 мм	—	—	—			—	—	—
1/4 (6,4 мм)	.020-.125 1,6–3,2 мм	375 9,4 мм	82MSP	—	—	1400	1850	—	—	—
	.126-.250 3,2–6,4 мм	.500 12,7 мм	84MSP	—	84МСЦ			—	—	—
	. 251-.375 6,5–9,5 мм	.625 15,9 мм	86MSP	—	86MSC			—	—	—
	.376-.500 9,6–12,7 мм	.750 19,1 мм	88MSP	—	88MSC			—	—	—
	.501-.625 12,8–15,9 мм	.875 21,0 мм	810MSP	—	810MSC			—	—	—
	.626-.750 16,0–19,1 мм	1000 25,4 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,125 28,6 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1,250 31,8 мм	—	—	—			—	—	—

*Вытяжная заклепка — это общий термин для выдвижных заклепок.

*

Понимание конструкций и размеров вытяжных заклепок легко установить. Базовая конструкция вытяжной заклепки состоит из двухкомпонентного узла с гильзой или телом заклепки и стержнем. Чтобы установить, вы вставляете глухую заклепку в предварительно просверленное отверстие и используете инструмент для глухих заклепок, чтобы потянуть оправку, чтобы соединить две заготовки и сложить тело заклепки на глухой стороне отверстия. Затем инструмент отрывает оправку, чтобы завершить установку.

Хотя основная конструкция одинакова, вытяжные заклепки бывают разных конфигураций, размеров и материалов. Самая популярная вытяжная заклепка — это выдвижная заклепка, которая впервые использовалась в 1934 году для производства самолетов. Их называют выкидными заклепками из-за хлопающих звуков, которые они издают при установке. Выпуклые заклепки идеально подходят для сборки алюминиевых самолетов, поскольку их можно устанавливать с одной стороны (поэтому они и называются глухими заклепками).

По прошествии почти столетия выдвижные заклепки по-прежнему являются наиболее распространенными вытяжными заклепками, используемыми в производстве и во многих отраслях промышленности. Stanley владеет торговой маркой POP®, но многие производители крепежа используют ту же конструкцию вытяжных заклепок. Чтобы получить оптимальную производительность вытяжных заклепок, вы должны выбрать правильный размер вытяжных заклепок для работы. Вот некоторые вещи, которые следует учитывать при определении размера вытяжных заклепок.



Диаметр вытяжной заклепки и размеры отверстий

Диаметр является решающим фактором при выборе подходящей заклепки для вашего применения. Выбор заклепки, которая слишком узка для отверстия, может оставить зазор, который может увеличить напряжение сдвига или вызвать проблемы при установке. Глухая головка также могла расширяться в пространстве между двумя заготовками. Если вы используете заклепку, которая слишком широка для отверстия, ее будет сложнее установить, что приведет к плохой посадке. Никогда не вставляйте глухую заклепку в отверстие, диаметр которого не соответствует ее диаметру.

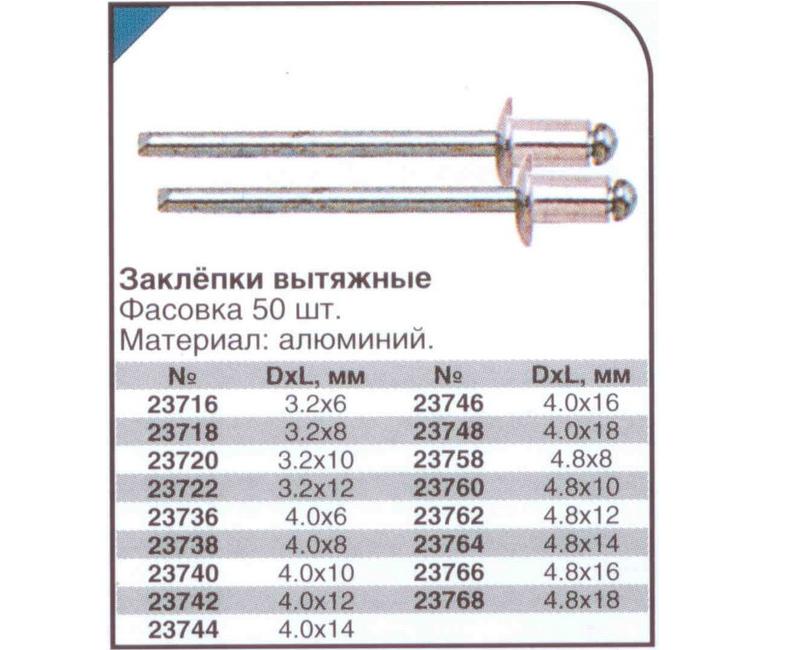

Таблица размеров отверстий под заклепки





Длина корпуса глухой заклепки

Общая длина корпуса заклепки (без учета длины головки). Длина корпуса отличается от диапазона хвата, но это важный параметр. Необходимо учитывать зазор заклепки на глухой стороне скрепляемого материала. Слишком длинная глухая заклепка может неправильно подойти или негативно повлиять на то, что находится за отверстием.



Диапазон захвата глухой заклепки

Диапазон захвата — это толщина материала, который должна скреплять заклепка. Например, если вы прикрепляете два куска металла диаметром ¼ дюйма, вам потребуется вытяжная заклепка с минимальным захватом не менее ½ дюйма. При рассмотрении диапазона захвата рекомендуется выбирать заклепку, которая точно не соответствует минимальным или максимальным точкам. Лучше выбрать диапазон захвата, который удобно находится между ними, чтобы обеспечить оптимальную прочность на сдвиг и растяжение и увеличить срок службы наладочного инструмента.

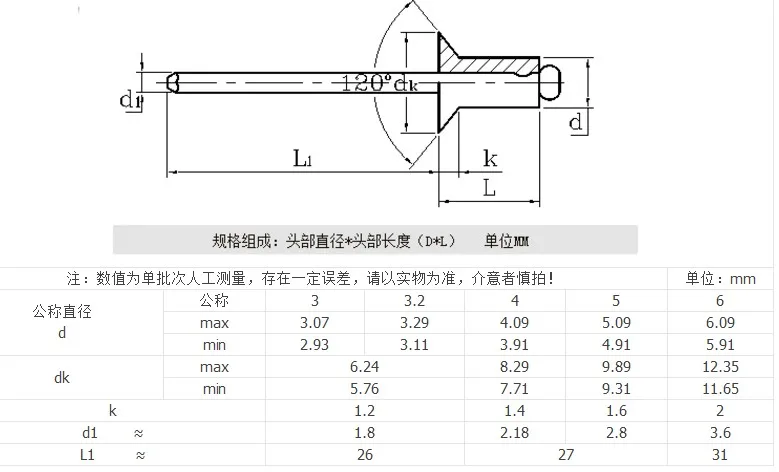

Размеры головок заклепок

Используйте заклепки с плоской головкой, если вы хотите, чтобы соединение было заподлицо с скрепляемым материалом. Заклепки с куполообразной головкой располагаются над материалом. Если вы собираетесь покрыть большую площадь поверхности для дополнительной надежности крепления, вы можете использовать заклепки с большими фланцами. Важно учитывать размер головки вытяжной заклепки, чтобы определить целостность, выступ и эстетическую ценность окончательного соединения.



Выберите правильную вытяжную заклепку для работы

Чрезвычайно важно определить оптимальный размер вытяжной заклепки для работы. И не менее важно выбрать правильный стиль заклепки для применения. Вот некоторые из наиболее распространенных типов вытяжных заклепок: 9№ 0003

• Заклепки с закрытым концом. Эти заклепки состоят из двух частей, чрезвычайно универсальны, устойчивы к вибрации и обеспечивают чистоту установки.
• Заклепки с открытым концом: также известные как заклепки с гвоздями, заклепки с открытым концом отличаются от заклепок с закрытым концом, поскольку они не создают герметичного соединения, которое должно содержать газ или жидкость.
