Как закрыть батарею и трубы отопления гипсокартоном

• Каркас для корпуса
• Выбор эскиза конструкции
• Установка короба
• Обшивка
• Альтернативные решения

Незначительные недоделки могут испортить даже и самый качественный ремонт. Есть вещи, которые очень трудно встроить в выбранный дизайн. К ним в первую очередь относятся радиаторы отопления: даже современные, менее примитивные, чем советские чугунные, выглядят достаточно убого и нарушают всю элегантную композицию. Ничего лучшего не придумано, кроме, как закрыть саму батарею. И одним из самых удачных вариантов, который может идеально вписать непривлекательный элемент в дизайн, станет оборудованная вокруг радиатора гипсокартонная конструкция.

Каркас для корпуса

Тот, кто собрался сделать короб для батареи своими руками, в первую очередь должен обратить внимание на подоконник над ней. Он может прикрывать сверху конструкцию целиком, а то и немного выступать за ее края.

Этого требует не только эстетическая сторона дела, но и практическая: торчащий из-под подоконника короб постоянно будет задеваться домашними, в связи с чем срок службы конструкции сократится. Для воплощения задумки нам понадобятся:

1. гипсокартон толщиной в 12 мм;
2. профили двух размерностей: 60х27 и 27х28;
3. серпянка;
4. перфорированные уголки;
5. крепеж: саморезы по металлу и гипсокартону, дюбели 6х40;
6. шпатлевка.

К содержанию↑

Выбор эскиза конструкции

Перед разработкой эскиза подумайте, как именно вы собираетесь закрыть батарею гипсокартоном: соорудить «шкафчик» только под нее или закрыть по подоконник всю стену, сделав своего рода полку. Второй метод несколько расточительней по материалам, зато помогает решить проблему со слишком узким подоконником: он просто встраивается в верхнюю поверхность. Одновременно снимается вопрос, как закрыть трубы отопления в комнате – они прячутся за обшивкой. Правда, это допустимо только для металлопластиковых труб с обжимными фитингами: у остальных слишком высок риск прорыва.

К содержанию↑

Алгоритм действий при установке короба

1. Проводятся замеры. При расчете короба для батареи из гипсокартона надо делать припуск спереди и боков примерно на 2 см, чтобы его стенки не соприкасались с радиатором.
2. Устанавливаются несущие элементы каркаса из профиля 27х28. Перед креплением уровнем проверяется их вертикальность/горизонтальность, после чего он фиксируется дюбелями ко всем примыкающим (подоконнику, полу, стене). Между профилем и поверхностями прокладывается амортизирующая лента.
3. После установки каркасного скелета монтируются перемычки из профиля 60х27.

В готовом виде обрешетка должна быть крепкой, не поддающейся расшатыванию. Если оно наблюдается, нужно добавить поперечных упорных планок.

К содержанию↑

Обшивка батареи гипсокартоном

Практически не имеет отличий от облицовочных работ других направлений.

1. ГКЛ разрезается по точным размерам. Для этого пользуются канцелярским ножом.
2. Элементы прикручиваются на профили саморезами с частотой 3-4 штуки на погонный метр. Утапливать шляпки нужно на 1 миллиметр, чтобы они стали заподлицо с листом, но не разорвали картонное покрытие.

Отличие обшивки короба от, скажем, ниши существует только одно: чтобы закрыть батарею гипсокартоном, но не потерять при этом подавляющее количество вырабатываемого ею тепла, в листах требуется просверлить вентиляционные отверстия. Их можно проделать дрелью с насадкой-коронкой. Рекомендованный диаметр отверстия – 5 см, но такие «дырки» могут выглядеть не слишком привлекательно. В качестве альтернативы можно выбрать одно из двух направлений:

1. Насверлить большое количество более мелких отверстий. Диаметр меньше сантиметра нерентабелен: тепло будет проходить с трудом, а сами дырки станут быстро забиваться пылью и будут нуждаться в прочистке.
2. Сделать в коробе своего рода окошки и вставить в них пластиковые вентиляционные решетки, какие используются в ванной и на кухне.

К содержанию↑

Альтернативные идеи решения проблемы

Есть и другие способы, как закрыть батареи в комнате. Среди них можно упомянуть:

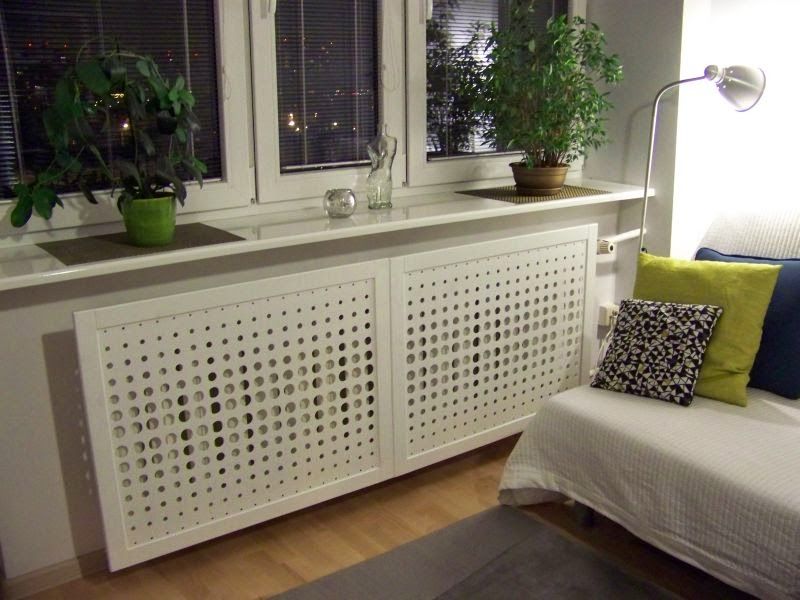

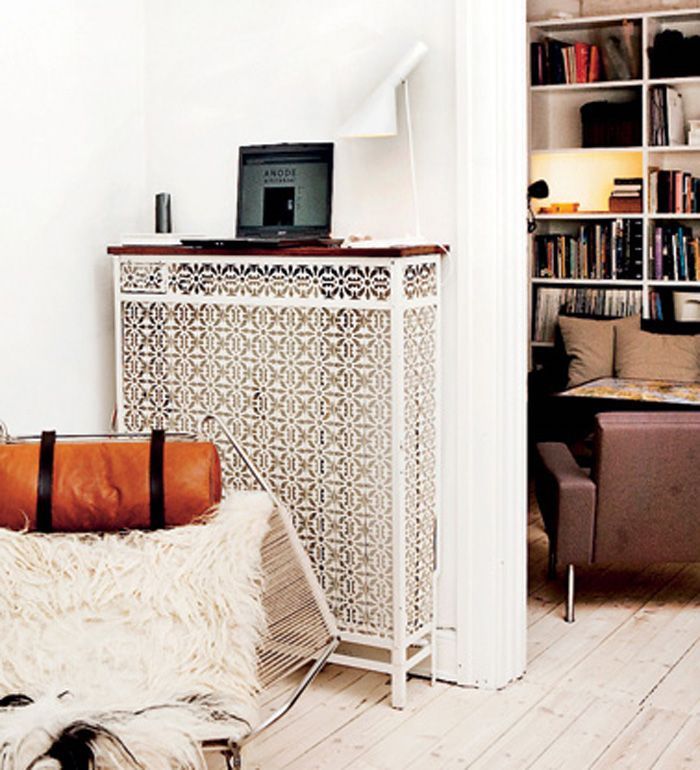

1. Радиаторные решетки – металлические и пластиковые. Они несколько скрадывают радиаторы и делают их не такими заметными на общем фоне. Среди плюсов: меньше отбирают подаваемое тепло; являются съемными, обеспечивая доступ к радиаторам в любое время. Среди минусов: довольно стандартное, тривиальное оформление и малый выбор цветов.

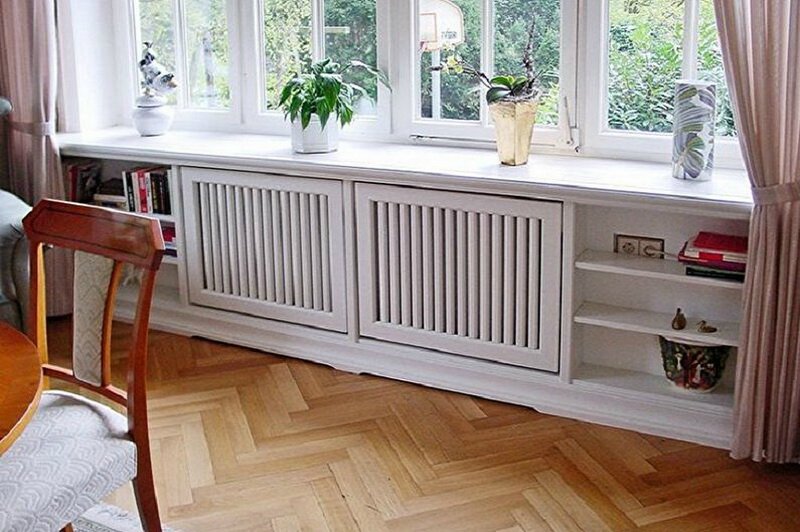

2. Стенка-решетка из деревянных планок. Хороша тем, что гармонирует практически с любым интерьером и не препятствует ремонтным работам. Однако занимает достаточно много места и выполняет чисто декоративную функцию.
3. Встроенная ниша из гипсокартона для батареи. Утопленный в нее радиатор можно закрыть любым экраном, а подводящие трубы спрятать под обшивку. Потери тепла при таком решении минимальны, радиатор в глаза не бросается и в случае аварии остается легкодоступным. Эта идея особенно удачна, как способ закрыть батарею на кухне, где нежелательно отнимать лишнее пространство, подоконник узковат для оборудования короба, а менять его нет желания или возможности.

Таким образом, зная, чем закрыть батарею в комнате или на кухне, вы сможете выбрать подходящий вариант при проведении ремонта. Кстати, обсуждая данный вопрос, все же можно прийти к выводу, что многие выбирают именно гипсокартонный короб, как наиболее практичный способ.

Автор статьи

Закрыть батарею отопления гипсокартоном своими руками: фото

Создавая дизайн интерьера своего жилища, каждый хозяин мечтает сделать его удобным, привлекательным и необычным. Но есть один нюанс – чугунные батареи, которые бросаются в глаза, особенно если квартира отделана по последней моде. Рассмотрим, как закрыть батарею гипсокартоном самостоятельно.

Для придания помещению современного вида достаточно соорудить красивый экран из гипсокартона. Он скроет старую и неприглядную батарею от посторонних глаз. Стоит отметить, что работа может быть произведена своими руками, да и стоимость материалов небольшая. Некоторые обыватели сомневаются, можно ли закрывать батареи гипсокартоном. Рассмотрим подробно этот вопрос.

Вернуться к оглавлению

Полное содержание материала

• 1 Варианты скрытия отопительных труб в интерьере квартиры
• 2 Необходимые инструменты и материал
• 3 Алгоритм действий при создании короба для скрытия батареи
• 4 Пошаговая инструкция монтажных работ
  • 4.1 Подготовка основания
  • 4.2 Разметка и чертежи
  • 4.3 Сбор каркаса
  • 4.4 Крепление гипсокартона на каркас
  • 4.5 Установка теплового отверстия
  • 4.6 Финишная отделка готовой конструкции
  • 4.7 Варианты оформления
• 5 Фото примеры закрытых труб и батарей отопления гипсокартоном

Варианты скрытия отопительных труб в интерьере квартиры

Есть масса способов, которые помогают замаскировать отопительные приборы в квартире, не мешая поддерживать комфортную температуру в помещении.

Можно заказать радиаторы по индивидуальному дизайну, но способ этот достаточно дорогой и недоступен широкому кругу потребителей.

Если финансовые возможности вашей семьи этого не позволяют, то можно закрыть радиаторы простым экраном. Известно несколько вариантов таких приспособлений:

• купить и закрепить на радиаторе навесной экран;
• создать деревянный элемент, который крепится над радиатором;
• соорудить короб из гипсокартона, который замаскирует батарею.

Если рассматривать последний вариант, то он является самым востребованным. Это обусловлено простотой сборки и недорогим материалом, который применяется для конструкции. Но назвать этот способ совершенным нельзя, так как при непредвиденных поломках или протечках, короб придется полностью демонтировать.

Навесной экран для батареи

Перед тем как сооружать конструкцию, следует произвести тщательный осмотр системы отопления. Проверьте насколько надежны стыки и соединения. Если трубы старые, то лучше их заменить, старая батарея подлежит замене, в случае ее ненадежности. Только после ремонта отопительной системы в квартире можно начать работу по созданию экрана для радиатора из гипсокартона.

Существуют параметры, которым должна отвечать конструкция из гипсокартона для маскировки батареи отопления:

1. Теплый воздух должен беспрепятственно выходить из конструкции, чтобы прогрев комнаты был равномерным.
2. Все коммуникационные краны должны быть доступны в любой момент.

Важно! Некоторые хозяева квартир полностью закрывают батареи листами ГКЛ – делать это ни в коем случае нельзя.

Вернуться к оглавлению

Необходимые инструменты и материал

Перед началом работы, готовят инструмент. Для сооружения конструкции вокруг батареи понадобится:

• ударная дрель;
• уровень;
• отвес;
• уголок строительный;
• шпатели;
• валик;
• шуруповерт;
• рулетка;
• ножницы по металлу;
• канцелярский нож;
• насадка миксер.

Монтаж короба для батареи

Кроме инструмента нужен следующий материал:

• профили;
• ГКЛ;
• шпаклевка;
• перфорированный уголок;
• подвесы;
• крепежи.

Материал нужно подготовить в нужном количестве  так, чтобы не пришлось ехать в магазин докупать.

Вернуться к оглавлению

Алгоритм действий при создании короба для скрытия батареи

Есть два способа, которыми можно замаскировать отопительную батарею за конструкцией из гипсокартона: закрыть радиатор декоративной стеной из ГКЛ или соорудить обычный короб из гипсокартона вокруг радиатора.

Какой способ применить? Все зависит от планировки квартиры и расположения отопительных коммуникаций в помещении.

Сооружение короба целесообразно в том случае, если радиатор располагается на стене. Сделать это можно своими руками из гипсокартона достаточно быстро. Этот способ более предпочтителен, так как маскируется только батарея, и полезная площадь при этом не страдает.

Размеры короба будут зависеть от батареи, которую нужно спрятать. Важно учитывать – края короба будут находиться от батареи примерно на 15 см дальше, со всех сторон.

Каким будет короб – парящим или стоящим на полу, зависит от интерьера квартиры и решения дизайнера. Как только принято решение по конструкции короба, следует приступить к подготовке поверхности и разметке.

Вернуться к оглавлению

Пошаговая инструкция монтажных работ

Подготовка основания

Для сооружения конструкции основание должно быть правильно подготовлено. С поверхности счищают старое покрытие, удаляют грязь и пыль, грунтуют.

Если стена, на которой находится батарея, имеет значительные неровности, то ее следует сделать ровной при помощи гипсовой штукатурки. Затем поверхность желательно зашпаклевать, так как сделать это после сооружения конструкции будет невозможно.

Разметка и чертежи

Если предполагается сделать парящий короб для маскировки батареи, то:

1. Отмеряем от низа радиатора нужное расстояние и по уровню чертим прямую – низ короба.
2. Отчертить боковые линии, применив для этого строительный уголок. Важно не забывать о 15 сантиметрах, которые должны быть между краем батарей и началом конструкции.
3. Верхние края перпендикулярных линий соединяем по уровню.
4. Проводим ревизию всех прямых по уровню.

Если будет смонтирован стоящий на полу короб, то разметка начинается с верхнего края батареи, и перпендикулярные линии отводятся сверху вниз. Посмотреть как это сделать можно на фото.

Помимо этого, на полу производится разметка короба таким образом, чтобы окончание короба с лицевой стороны выступало на 15 см относительно радиатора.

Пример чертежа каркаса экрана

В некоторых квартирах отопительные радиаторы установлены в нишах, которые застройщики предусматривают под окнами. В этой ситуации подойдет только второй способ сооружения короба.

Некоторые владельцы квартир желают кардинально изменить интерьер своей квартиры. При этом допускается сооружение фальшьстены из гипсокартона, которая скрывает все отопительные коммуникации, но стоит отметить, то этот метод более затратный финансово.

Сбор каркаса

Первое, что нужно сделать для того, чтобы закрыть гипсокартоном батарею – смонтировать каркас. Для этого нужно взять профили из металла, оцинкованные 60х28 и 27х28.

Вначале закрепляются элементы, которые будут находиться на стене. Алгоритм такой:

1. Профиль подставляют к линии на стене.
2. При помощи дюбелей гвоздей и перфоратора закрепляют профильные элементы на стене, шаг крепежа 20 см.
3. Проверяют уровень.

После этого монтируется второй уровень каркаса. Нарезать профиль на отрезки по нужной длине. Надрезать края элементов на 5 см, по сгибу профиля.

Каркас короба

Края профиля обрезают, а среднюю надрезанную часть загибают в сторону, закрепляя отрезки под углом 90 градусов к стеновым профилям

В случае сооружения конструкции по высоте всей стены шаг профиля будет 60 см.

Следующим шагом будет крепление вертикальных отрезков на передней части конструкции. Как только каркас готов, можно приступать к его обшивке.

Важно! Каркас, выполненный из профиля для маскировки батареи отопления, должен быть прочным и жестким.

Крепление гипсокартона на каркас

Раскроите ГКЛ на куски нужного размера. Закрепите их на каркас при помощи черных саморезов, шагом 15 см.

Саморезы вкручивают очень аккуратно, шуруповертом на низкой скорости. Следите, чтобы шляпка крепежа не провалилась в гипсокартон и не испортила материал.

Стоит отметить, что работать с материалом достаточно просто. Можно обустроить угловой фальшкамин из гипсокартона, который будет отапливать помещение.

Установка теплового отверстия

Как только сооружен короб из гипсокартона под батарею, в нем остается «окно» из которого будет видно батарею, его закрывают декоративным экраном, он поможет теплому воздуху равномерно распределяться по всей комнате.

Финишная отделка готовой конструкции

Черновая отделка короба проводится по следующей технологии:

• швы между отрезками материала заделываются серпянкой и шпаклевкой;
• шпаклевку наносят на шляпки саморезов;
• как только высохнут швы, шпаклюется вся поверхность в два слоя;
• после высыхания конструкции, ее следует зашкурить.

На этом черновая отделка конструкции из гипсокартона, которая закрывает батарею, готова.

Варианты оформления

Оформить короб, который служит для маскировки радиатора отопления можно любым материалом: покрасить, поклеить обои, отделать декоративной штукатуркой. Облицовка будет зависеть от общего интерьера квартиры и предпочтений хозяина помещения.

Вернуться к оглавлению

Фото примеры закрытых труб и батарей отопления гипсокартоном
