Закрыть в ванной трубы: 6 способов замаскировать трубы в санузле.

Как зашить трубы правильно: как зашить трубы в ванной, инсталляцию в туалете гипсокартоном и не только

Глядя на красивые фото интерьеров ванных комнат, многие, кто планирует ремонт или уже в него радостно окунулся, задаются вопросом: а где же все коммуникации? Куда они спрятаны или зашиты? И главное, как потом до них добираться (например, в случае аварии или банального засора труб). Разбираемся.

Алексей Торозеров

Как проверить качество труб и их монтажа
После завершения работ по разводке труб в квартире или частном доме проводят специальную проверку — опрессовку системы. Опрессовка позволяет обнаружить скрытые дефекты самих труб и убедиться в герметичности их соединений. Для этого в проверяемую систему закачивают большой объем холодной воды или сжатого воздуха, создавая в трубах давление, в 1,5–2 раза превышающее обычное рабочее. И выдерживают в таком режиме определенное время (согласно СНиП 3. 05.01-85 это 10 минут, но часто и больше).

Если в результате опрессовки на манометре упало давление или где-то появилась течь, дефекты устраняют. Если никаких проблем не возникло, подписывается акт, после которого рабочие могут приступать к зашивке труб и отделочным работам. Именно так проверяют водопроводные сети перед сдачей в эксплуатацию многоквартирных жилых домом. И именно так следует поступать, если вы полностью их меняете в ходе ремонта.

Алексей Торозеров

Стоит ли зашивать стояки канализации и водоснабжения
Бывает, что канализационный стояк и трубы горячего и холодного водоснабжения уже расположены в нише, предусмотренной застройщиком. Приборы учета в таких случаях либо находятся там же (для доступа к ним предусмотрен ревизионный лючок), либо вынесены в специальную ячейку на лестничной клетке.

Но чаще всего стояки расположены просто в углу санузла. И явно его не украшают. Очевидное решение — замуровать, но вопрос: можно ли зашить трубы в туалете капитально? В каких-то ситуациях — да, можете спокойно. В каких-то — категорически нет. Все зависит от состояния стояка в вашем доме и (как это ни удивительно) этажа, на котором расположена ваша квартира.

Константин Малюта

Ситуация, когда доступ ко всему стояку может действительно понадобиться, относится к домам старого фонда, в которых предстоит плановая замена всех коммуникаций. Поэтому перед началом ремонта поинтересуйтесь у своей управляющей компании, когда ожидается капитальный ремонт всего здания.

RiruGroup

На фото: канализационный стояк и водопроводные трубы в этом санузле скрыты деревянной перегородкой (за унитазом), которую в случае необходимости легко демонтировать

EMETS ARCHITECTS

Как зашить трубы в туалете, если капремонт не за горами. Вариантов может быть несколько:

• подождать и зашить стояк уже после плановой замены труб;
• зашить, но быть готовым к тому, что придется расшивать обратно, и иметь в этом случае запас плитки на восстановление;
• проявить креативность и придумать легкую в монтаже-демонтаже конструкцию. И это не всегда значит «закрыть пластиковыми панелями».

ПО ТЕМЕ…
Ревизионный люк в санузле: Зачем он нужен и как его скрыть

Ирина Локтионова / дизайнер интерьера

Важно: Обратите внимание, есть ли в вашей квартире канализационная ревизия — специальный раструб с крышкой, служащий для прочистки засоров (на фото — в середине серой трубы). Обычно такие конструкции располагаются на нижних и верхних этажах дома, а в зданиях выше пяти этажей — через каждые три этажа. Если ревизия расположена у вас, обязательно предусмотрите к ней доступ, сделав люк размером минимум 30 на 40 см.

Сами же стояки канализации и водоснабжения никого не интересуют. И если капитальный ремонт вашему дому пока не грозит, вы можете их спокойно зашивать.

Совет: Зашивая канализационный стояк, сделайте его шумоизоляцию — это в прямом смысле слова поможет вам спать спокойно: вы не будете слышать шум воды, спускаемой соседями.

Екатерина Корнилова/SDEK Design

Можно ли сделать дренажный трап в полу квартиры
На интерьерных фото душевые кабины, вода в которых уходит прямо в пол, выглядят эстетично и лаконично. Но возможно ли обойтись без бортиков и поддонов в реалиях обычной квартиры? Теоретически — да. Все зависит от того, как далеко от канализационного стояка у вас будет душ и на какой высоте относительно плиты перекрытия расположена врезка в него.

Чтобы вода уходила быстро и не скапливалась, когда вы стоите под душем, обязательно должен соблюдаться уклон прокладки трубы: 3 см на один погонный метр при диаметре трубы 40–50 мм. Получается, чем дальше ваш душ от канализационного стояка — тем больше уклон трубы, и тем выше придется устанавливать дренажный канал или трап. Иногда, при удачном стечении обстоятельств, можно заложить подвод трубы к сифону душа в стяжку — общая высота полов этом случае не изменится.

Совет: Выбирая сифон для душа, отдайте предпочтение горизонтальной модели небольшой высоты.

На фото: в частном доме дренажный трап в полу — логичное решение. В отличие от квартиры, здесь нет жесткой привязки к центральному стояку: можно заранее рассчитать толщину полов и предусмотреть врезку в канализацию там, где удобно

Ксения Иванова

Изменить высоту врезки в центральный стояк в квартире — дело хлопотное, если не сказать безнадежное. Мне известны единичные случаи, когда умельцы справлялись с этой задачей. Дело в том, что в таких работах задействуется потолок соседей снизу — не все согласятся на подобные манипуляции. Да и конструктив самого перекрытия на этом участке играет немаловажную роль. Поэтому большинство сантехников (и их можно понять) скажет вам, что ничего изменить нельзя, нужно исходить из существующих условий.

В такой ситуации, скорее всего, потребуется соорудить поддон или установить готовый. Отличным решением станет и зонирование помещения с помощью подиума (как на фото) — именно в нем будут проложены трубы.

Osterman studio. Дизайн интерьеров.

Как бороться с неприятным запахом в душевой
Проблема периодически появляющегося запаха в душевой беспокоит многих обладателей душевых кабин. Однако решается она довольно просто — с помощью погружного стакана гидрозатвора. Это устройство имеет внутреннюю мембрану, которая открывается при попадании воды. Когда же вода поступать перестает, мембрана принимает первоначальный вид и препятствует проникновению запахов.

Важно: Дренажный трап или канал необходимо периодически чистить. Сделать это довольно просто, если система грамотно подобрана и правильно установлена.

Yeates Design LLP

Как ремонтировать унитаз с инсталляцией?
Казалось бы, эта система существует на рынке уже давно, однако многие покупатели до сих пор не верят в такое чудо. Главный посыл таков: если с бачком унитаза что-то случится — открывай крышку и вперед, ремонтируй! А что делать, если бачок замуровали? С какой стороны подступиться, если есть только унитаз и клавиша смыва? Оказывается, весь секрет — именно в ней.

Ольга Шангина | Photography

Бывает, когда отключают, а потом включают холодную воду, из кранов бежит нечто странное (если не предусмотрена качественная система фильтрации), грязно-коричневого цвета, иногда с примесями. Именно в такие моменты исправно служившая несколько лет система инсталляции может дать сбой, и после смывания вода продолжает течь. Причина: засорение мембраны впускного клапана или другие, связанные с ним неполадки.

Решение: Перекрыть воду и вызвать сантехника, сообщив, что протекает инсталляция в туалете. Пришедший специалист откроет клавишу смыва и доберется до всех необходимых деталей: извлечет их, промоет или посоветует заменить. Такие случаи, конечно, бывают редко — все зависит от срока службы изделия, качества воды и надежности самой инсталляции (выбирайте решения от проверенных производителей).

ПО ТЕМЕ…
Хороший вопрос: Как выбрать инсталляцию для унитаза

INT2architecture

Что делать, если унитаз установлен слишком высоко или слишком низко
В технической документации подвесного унитаза указывается высота его монтажа: 41 см +2 / -1 см без учета крышки. То есть строитель должен сам определить необходимую высоту: возможно, в процессе заливки стяжки он добавит к рекомендуемым еще 1–2 см или столько же убавит.

Казалось бы, какая мелочь! Но если не принимать во внимание высоту унитаза, вставать и садиться будет неудобно. Особенно если пользователь небольшого роста или, наоборот, высокий. Учитывая тот факт, что унитаз устанавливается в самый последний момент, когда вся отделка выполнена, стены облицованы плиткой, а строители сворачивают свой инструмент, легко решить проблему с некомфортной высотой не получится. Придется разбирать всё.

Анна Смолякова

Решение: Перед тем как зашить инсталляцию, заранее укажите строителям нужную вам высоту установки унитаза — выделите цифры красным цветом в техническом паспорте изделия и возьмите с рабочих подпись, что это момент ими услышан. Определить, какая высота унитаза подходит конкретно вам, поможет ваш прошлый опыт: просто замерьте высоту сантехприбора, используемого ранее. Конечно, при условии, что его высота вас полностью устраивает.

LIVET architectsIДианова Ольга Темербулатова Лилия

Нужно ли делать люк доступа к пространству под ванной
Рассматривая фото ванных комнат на Houzz, многие обращают внимание, что иногда в обшивке ванной предусмотрен лючок, а иногда его просто нет. Так нужен он или не нужен? И где именно должен располагаться?

Исходя из опыта работы, могу сказать, что обязательным условием для устройства такого лючка является наличие гидромассажа в ванной. Есть гидромассаж — значит, есть и мотор, и должен быть доступ для его обслуживания. Лючок доступа непосредственно к сифону ванны нужен для того, чтобы иметь возможность прочистить сифон в случае его сильного засора. Правда, иногда устройством такого лючка пренебрегают, вероятно, руководствуясь мыслью (или опытом), что доступ к сифону ванной может не потребоваться никогда. Действительно, своевременная чистка сливного устройства и правильный уклон, соблюденный при разведении труб, скорее всего, избавят вас от подобных неприятностей. А если они все-таки возникнут, никто не отменял самые распространенные способы устранения засоров — с помощью вантуза и гибкого троса.

Luca Leonard

Вместо выводов
Скрыть коммуникации и при этом спать спокойно можно при соблюдении нескольких условий:

1. Найдите «правильного» сантехника. Он грамотно выполнит разводку труб, соблюдая нормативы и избегая углов и поворотов труб, проконсультирует по выбору материалов и оборудования.

2. Перед тем как прятать и зашивать трубы в ванной комнате и туалете, проведите «жесткую» проверку собранной разводки путем опрессовки под давлением, в разы превышающем обычное. Если где-то соединение не надежное или труба имеет дефект — это будет сразу заметно.

Murfey Company

3. Зашивайте канализационные стояки и трубы после капитального ремонта дома. Делать это накануне не имеет смысла.

4. Помните о соблюдении уклона при разводке труб и не просите у вашего сантехника чудес, которые он не в силах сотворить. Например, сделать душ без поддона с трапом в полу или перенести унитаз в другой конец помещения в многоквартирном доме маловероятно.

5. Если ваш рост намного выше или ниже среднего, заранее обговорите с сантехником необходимую вам высоту установки сантехприборов. Это касается как подвесных унитазов и биде, так и раковин, монтируемых на столешницу.

6. Не забывайте про ревизионные люки: всегда делайте их там, где необходим доступ к коммуникациям.

7. Помните, что практически любой засор сантехник может удалить при помощи вантуза или специального гибкого троса. Никто не бросится первым делом вскрывать трубы, требуя от вас демонтажа всех материалов.

8. Самые частые причины протечек — самые банальные: кто-то из домочадцев забыл закрыть кран с водой, или порвался шланг бачка обычного напольного унитаза.

coloredhome

Даже после прочтения этой статьи ваш страх, что нет доступа к трубам, совсем не уменьшился? Вариант, когда все коммуникации на виду, тоже имеет право на жизнь.

ВАША ОЧЕРЕДЬ…
Приходилось ли вам сталкиваться с проблемой неправильного уклона труб в санузле, с неправильно установленной инсталляцией унитаза? Расскажите, как вы решали возникшую проблему.

закрыть в стене, замаскировать гипсокартоном, экраном

Когда в ванной затевается ремонт, появляется шанс спрятать неприглядно выглядящие коммуникации, сделав интерьер привлекательнее. Однако, собираясь скрыть трубы, важно при этом оставить возможность проверять их и ремонтировать. И способов решить эту задачу существует несколько.

Зачем скрывать трубы

Ванная является важной частью дома или квартиры, которой всегда стремятся придать уютный и красивый вид. Но даже самый качественный и модный ремонт не принесет радости, если трубы и прочие коммуникации останутся на виду. К тому же, на незамаскированных трубах вследствие большой влажности в помещении часто собираются капли воды. Результатом будет потемнение труб со временем.

Грамотная маскировка труб обязательна при ремонте, она сделает комнату аккуратной, а ее дизайн — стильным и современным.

Какие трубы устанавливают в ванной

В зависимости от своего назначения трубы в ванной комнате могут относиться к водопроводной системе, отоплению, а также канализации. Разводка труб водопровода расположена удобнее для установки и замены, а вот при работе с трубами канализации всегда следует помнить о предусмотренном в них наклоне в сторону стояка. Если в ванной имеется отопительный радиатор, то вопросы маскировки труб коснутся и тех, которые относятся к системе отопления.

Кроме назначения трубы в ванной отличаются своим материалом. Сейчас редко можно встретить металлические трубы, поскольку современные трубы из пластика обладают большим числом преимуществ. Их удобно устанавливать, не нужно красить, легко заменять. Такие трубы отличаются легким весом, стойкостью к коррозии.

Зачастую для труб в ванной применяют достаточно прочные и толстые полипропиленовые трубы. Изделия из ПВХ отличаются менее толстыми стенками, хоть и привлекают ценой.

Однако они хуже справляются с высокой температурой и напором воды. Если вы выбрали их для установки в ванной, будьте готовы к недолгой эксплуатации и не прячьте их герметично.

Кроме труб из полимеров в ванных нередко устанавливают металлопластиковые и стальные сварные трубы, но это более затратные варианты.

Что можно спрятать, а что нельзя

Если планируется наглухо закрытая маскировка труб, нужно понимать, что не все коммуникации стоит скрывать таким способом. В первую очередь он не подойдет для маскировки фитингов – соединений в форме букв Х, Т или Г. Они являются точками, где повышен риск появления протечек. Также наглухо не закрывают места, где стоят счетчики, очищающие фильтры и иные соединения.

Замуровывать в стену можно стальные трубы со сварными соединениями, а также паяные медные трубы. Все резьбовые соединения труб скрывать в стенах без возможности быстро получить к ним доступ не рекомендуется.

Правила при маскировке

Во-первых, устанавливая в ванной трубы, постарайтесь сократить число соединений. Добиться этого поможет грамотная разводка и продуманное расположение оборудования.

Во-вторых, если соединения предусмотрены, они должны быть из того же материала, из которого сделаны трубы. Важно, чтобы их запас прочности был идентичным или выше.

В-третьих, для быстрого доступа к вентилям, счетчикам, кранам и прочим элементам, следует оставить специальные люки.

В-четвертых, чтобы на трубах не образовывался конденсат, пользуйтесь изолирующими материалами. В случае скрытия труб в стене наличие изоляции даст возможность трубам расширяться (это особенно важно для труб, по которым протекает горячая вода).

Способы маскировки

Для скрытия коммуникаций в ванной применяются разные способы. Горизонтально расположенные трубы с помощью дополнительных работ скрывают в стенах, выполняя штробирование, а затем отделывая поверхность плиткой или штукатуркой. Также трубы часто прячут в коробе, конструкцию которого делают из гипсокартона или фанеры, выбирая стойкий к влаге материал. Такой короб можно отделать плиткой или другим материалом.

Для скрытия труб также могут создаваться конструкции, внешне схожие с мебельными шкафами. Трубы в таких шкафах занимают лишь часть места, а оставшаяся площадь полок используется для хранения хозяйственных мелочей. Также популярным вариантом является установка в ванной рольставен. Выбрав симпатичный декор, они даже украсят помещение. И всегда остается вариант для творческих людей – раскрасить трубы, покрыть мозаикой, применить искусственные растения, лепнину или другие задумки.

Скрытие в стене

В стенах рекомендуют прятать лишь трубы, сделанные из меди или полипропилена – прочно сваренные или спаянные, без резьбовых соединений. Таким способом можно эстетично скрыть проходящие горизонтально трубы. Их предварительно помещают в гофру, затем после штробирования укладывают в стену и обрабатывают сверху бетонной или цементной стяжкой. По высохшей стяжке можно уложить ламинат, плитку и другое покрытие.

Важно, чтобы до использования труб стяжка полностью высохла. Если включить горячую воду при сырой стяжке, покрытие потрескается. Способ достаточно затратный и по силам, и по времени (требует долгой подготовки). Его часто выбирают для новых квартир (при ремонте «с нуля») или в случае перепланировки. Для его реализации нужно применять болгарку, стамеску, молоток и другие инструменты.

Прежде чем начать штробирование, важно на бумаге составить схему разводки, которая будет наиболее оптимальной для вашей ванной. Составляя такую схему, берите в расчет маршрут и диаметр труб, а также особенности стен (пригодны ли для штробления, какая толщина, нужно ли армирование, какой будет толщина стяжки). В нужных местах (переходники, краны, счетчики, резьба) устраивают смотровые окна.

Помните, что штробление горизонтально не выполняют в панельных стенах. Также такая манипуляция не проводится при ширине стены в половину кирпича.

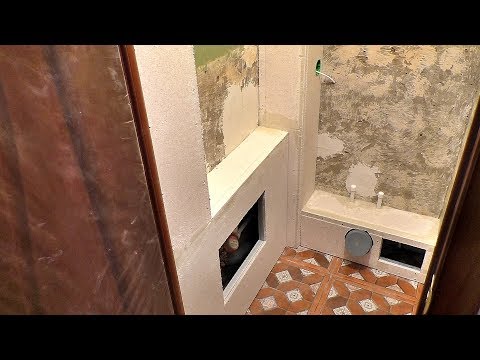

Короб из гипсокартона

Для такого способа пользуются влагостойким вариантом гипсокартона. Популярность этого способа маскировки обеспечена его простотой и технологичностью, а также финансовой доступностью.

Гипсокартон помогает спрятать не только трубы, но и канализацию целиком, однако существенным недостатком при этом является уменьшение полезной площади, что для маленьких ванных комнат является острой проблемой.

Чаще всего гипсокартонный короб устанавливают в новостройках, где ванные просторнее аналогичных помещений в «панельках» или «хрущевках».

Основой короба является металлический профиль или каркас из деревянных брусков. Он обшивается гипсокартоном, который далее отделывают по вкусу.

Для доступа к определенным частям разводки в гипсокартоне делают отверстия, на которые устанавливаются дверки смотровых люков.

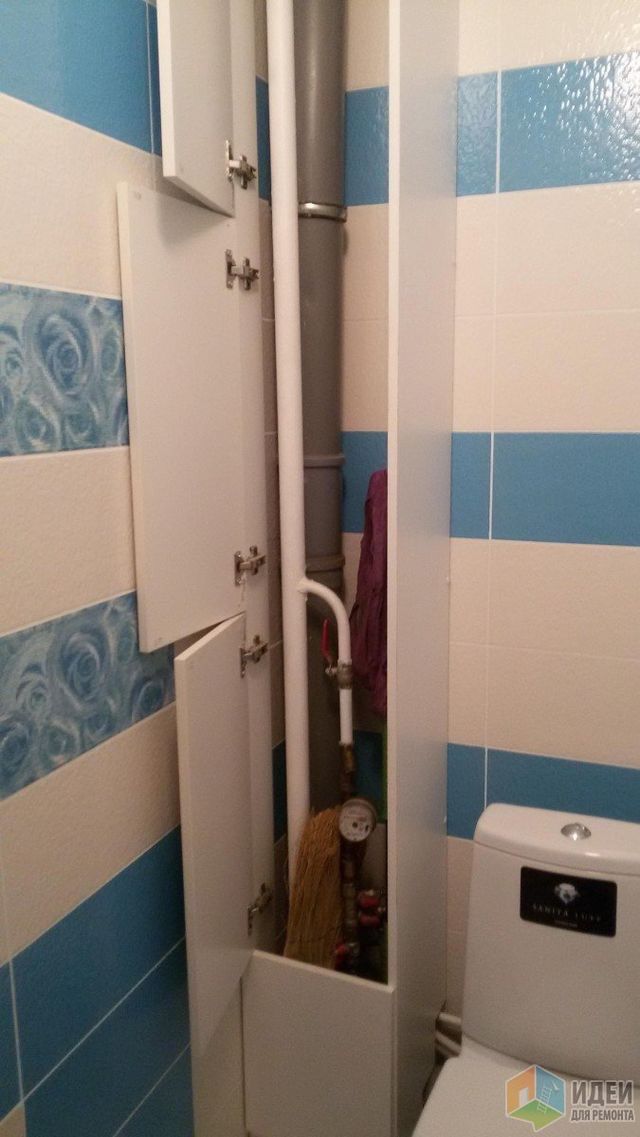

Маскировка мебелью и экраном

Практичный вариант скрыть трубы в ванной – создать мебельную конструкцию. С его помощью интерьер может выглядеть богаче и привлекательнее. Обычно такая конструкция представляет собой шкаф с полками.

Для вертикально расположенных труб подходит вариант готового шкафа-пенала, в котором забирают заднюю стенку, а в полках вырезают место под трубы. Однако найти мебель, которая сможет длительно контактировать с влажными трубами и не портиться, непросто. А обработка всех поверхностей купленного шкафа средством для защиты от влаги потратит ваши средства и время.

Потому чаще в случае маскировки коммуникаций мебелью конструкцию создают самостоятельно или под заказ.

Материалом для изготовления мебели в ванную часто выбирают ламинированные ДСП, стойкие к влаге. Дверцы в таком шкафу выбирают в зависимости от размещения сантехники — раздвижные или распашные. Установив конструкцию, все щели обрабатывают силиконом для большей герметичности.

Еще один способ маскировки, который можно назвать легким и практичным – использование специального экрана. Это рама, в которой на 2 направляющих закреплены гипсокартонные или пластиковые панели. Такой экран стоит недорого и выглядит симпатично. Он легко снимается, упрощая ремонт, однако минус у него тот же, как и у гипсокартонного короба – уменьшение площади комнаты.

Подиум для ванны

Это интересное решение для маскировки коммуникаций, которое не забирает полезное пространство. Так как большинство труб проходит ближе к полу, достаточно сделать небольшую ступеньку, чтобы спрятать водопровод. Для такого подиума применяют ДСП с обработкой влагоотталкивающими материалами.

Рольставни

Главное их преимущество – возможность легкого полного доступа к трубам, фильтрам, счетчикам и остальному. Рольставни для туалета и ванной бывают из разного материала. Они являются лучшим вариантом, если трубы проходят в нише. Устанавливать их стоит при ремонтных работах, тогда вы избежите лишних затрат.

Плюсы и минусы

В случае маскировки в стене минусом будут возможные ограничения для проведения работ, поскольку горизонтальное штробирование в панельном здании и работы с тонкими стенами запрещены.

Также, если в стену спрятали неподходящие для этого и низкокачественные трубы, существует риск прорыва и затопления соседей. Даже если вы сделаете смотровые окна, доступ к коммуникациям все равно будет ограниченным.

Плюсом варианта спрятать трубы в стенах является эстетичность ванной комнаты. Вы можете отделать сверху спрятанные трубы по своему желанию, например, облицевать плиткой. К тому же, так вы не уменьшите рабочее пространство.

Вариант с коробом из гипсокартона также ограничивает доступ для ремонта или проверки коммуникаций. Для замены труб короб придется полностью демонтировать, а после ремонта устанавливать заново. Помимо этого, установка короба заберет в ванной ценные сантиметры площади.

Выбрав рольставни, вы, наоборот, получите максимальный доступ. Это практичный и очень мобильный вариант. Но, поскольку для их изготовления используют достаточно мягкие материалы, роллеты легко повредить (согнуть или сломать), если прислониться или ударить.

Минусом при маскировке труб мебелью является контакт с влагой. Даже водостойкий материал со временем портится, а чтобы продлить службу мебели в ванной, ее следует часто протирать насухо. Обработанные силиконом места в такой мебели нужно всегда проверять (чтобы слой силикона не был нарушенным). Также следует избегать царапин. Плюсами использования мебели, как способа спрятать трубы, является привлекательный вид помещения, а также практичность, ведь в шкафу можно хранить разные принадлежности.

Детали сантехники раковины ванной

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.04.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Не все говорят на сантехнике. Чтобы усложнить ситуацию, имена некоторых компонентов сантехники не говорят сами за себя. Если вам нужно купить деталь, поискать что-то или вызвать сантехника, будет проще, если вы знаете названия задействованных деталей.

Раковина в ванной, например, состоит из нескольких основных частей, которые могут сломаться, протечь или засориться. Все они широко доступны и легко заменяются при необходимости. Но вы должны знать, что спрашивать при покупке запчастей.

Запорная арматура

Запорные клапаны — это небольшие клапаны (обычно металлические, но иногда и пластиковые), расположенные между входными трубами подачи воды и подающими шлангами или трубками, которые соединяются с патрубками на смесителе для раковины. У большинства из них есть овальная ручка в форме футбольного мяча, которую вы поворачиваете, чтобы открыть или закрыть клапан.

Запорная арматура, также называемая запорной арматурой, позволяет перекрыть подачу воды на мойке, а не перекрывать воду во всем доме. Они видны парами: один клапан регулирует подачу горячей воды; другой управляет холодной водой. Многие запорные клапаны используют компрессионные фитинги, поэтому их можно устанавливать на водопроводные трубы без пайки. Но вам придется отключить воду в доме, чтобы заменить запорный вентиль.

Ель / Кевин Норрис

Трубки подачи

От патрубков смесителя для раковины до запорных клапанов обычно можно увидеть пару узких трубок подачи. Они могут быть изготовлены из плетеной проволочной сетки, пластиковой сетки (обычно белой), цельного пластика (часто серого) или хромированной меди. Обычно они присоединяются к патрубкам и запорной арматуре с помощью накладных гаек. Эти питающие трубки иногда выходят из строя, и нередко их приходится заменять.

Ель / Кевин Норрис

Дренажный патрубок

Наконечник или хвостовик раковины представляет собой прямой участок трубы, который соединяется с нижней частью сливного фитинга раковины. Если в раковине есть выдвижной слив, рычажный стержень сливного узла соединяется с портом на задней части насадки. Обычно хвостовик крепится к сливному патрубку с помощью накидной гайки: кольца с резьбой, которое можно затягивать и ослаблять вручную (или с легким уговором плоскогубцами). Под гайкой находится коническая пластиковая шайба, обеспечивающая герметичность.

Совет

Накидные гайки вдвойне полезны, потому что, если вы когда-нибудь уроните какой-либо предмет в слив раковины, вы сможете разобрать накидную гайку, чтобы достать ее.

Ель / Кевин Норрис

P-ловушка

P-ловушка состоит из двух частей: U-образного изгиба (3a) и рычага ловушки (3b). Эти две изогнутые секции трубы позволяют подключить раковину к канализационной линии. Изогнутый сифон — это простое защитное приспособление, которое удерживает стоячую воду и предотвращает подъем канализационных газов из стока раковины.

Нижняя часть U-образного колена остается заполненной водой, чтобы газы не проходили.

Каждый раз, когда вы спускаете воду в канализацию, старая вода в изгибе вымывается и заменяется новой водой. Части P-ловушки собраны с помощью накидных гаек, хотя в некоторых старых домах можно увидеть ловушки, приклеенные растворителем. Если у вас есть один из них, хорошей идеей будет заменить ловушку на разборную, например на скользящую гайку.

Ель / Кевин Норрис

Дренажная труба

Сливная труба раковины подключается к бытовой водопроводной системе. Он соединяется с ловушкой еще одним соединением с накидной гайкой. (Накидные гайки делают ремонт сантехники раковины таким простым.) Большинство водосточных труб для раковины в ванной имеют диаметр три дюйма, хотя они могут быть меньше или больше.

Ель / Кевин Норрис

Идентификация частей домашней дренажной системы

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.04.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Бернард Ван Берг / EyeEm / Getty Images

Когда он работает правильно, мы вообще не задумываемся о различных компонентах домашней водосточной системы. Но когда это не сработает, вы должны быть в состоянии идентифицировать и найти детали очень быстро. Сейчас самое время узнать о вашей дренажной системе, а не тогда, когда сливная труба вышла из строя и грязная вода разливается по всему полу в ванной.

Хотя мы обычно думаем об этой системе просто как о «дренажных трубах», чтобы быть технически правильными, система известна как 9.0115 Система DWV . Аббревиатура расшифровывается как Drain-Waste-Vent и указывает на то, что эта сеть трубопроводов предназначена не только для отвода сточных вод и твердых отходов в городскую канализацию или септическое поле, но также служит в качестве вентиляционной системы, пропускающей свежий воздух в канализацию. система.

Чтобы узнать о системе слива, может быть полезно проследить линию слива от одного сантехнического прибора, такого как ванна или раковина, до городской канализационной магистрали.

• 01 из 10

  Крепление Дренаж

  Ли Валлендер

  Верхняя видимая часть ванны, душа или слива раковины знакома каждому. Каждый дренажный путь начинается с отверстия в приспособлении, часто снабженного заглушкой или пробкой, где сточные воды начинают свой путь от приспособления к канализационным линиям или септическому полю.

  Хотя это наиболее очевидный компонент, проблемы со сливом здесь возникают относительно редко. За исключением случаев, когда прокладки или шайбы могут привести к протечке ванны или раковины, наиболее распространенные проблемы — засоры слива — почти всегда возникают ниже по потоку от сливных отверстий приспособления. Единственное исключение: когда волосы забивают пробку в раковине или ванне.

  Отсюда сточные воды стекают ниже арматуры к следующему компоненту — сифону.

• 02 из 10

  P-ловушки

  Непосредственно под раковиной, ванной или другим сантехническим устройством сливное отверстие приспособления ведет к изогнутому сегменту трубы, известному как P-ловушка , который обычно представляет собой сегмент трубы диаметром от 1 1/4 до 2 дюймов с в нем резкий изогнутый изгиб, по форме напоминающий букву «П».

  Целью этой дренажной ловушки является удержание стоячей воды, которая герметизирует дренажную систему и предотвращает попадание канализационных газов из канализационной системы в ваш дом. Если вы когда-нибудь возвращались домой после долгого отпуска и замечали в воздухе слабый запах канализационных газов, это, вероятно, потому, что стоячая вода в сифонах испарялась, позволяя запаху канализации проникнуть в ваш дом.

• 03 из 10

  Сифон для унитаза

  Хотя это не сразу бросается в глаза, каждый унитаз имеет собственный изогнутый сифон, который вы сможете увидеть, если посмотрите на унитаз сбоку. Этот встроенный сифон выполняет ту же функцию, что и сифон для раковины: улавливает воду и предотвращает попадание канализационных газов в дом.

• 04 из 10

  Трубка подставки для стиральной машины

  Ли Валлендер

  Еще одна специальная форма сифона — это тот, который обслуживает вашу стиральную машину. Сливная трубка стиральной машины впадает в открытый стояк, который ведет вниз к изогнутому сливному бачку, который, в свою очередь, ведет к отводному сливу и далее к основному сливу. Большая часть этих частей может быть скрыта за готовыми стенами, но сам стояк часто остается открытым.

  В зависимости от возраста вашей сантехнической установки система стояков может быть изготовлена ​​из оцинкованного железа, латуни, ПВХ или АБС-пластика.

• 05 из 10

  Ответвления дренажных линий

  Отводная дренажная линия

  Ли Валлендер

  Отводные дренажные линии проходят горизонтально (хотя и с небольшим уклоном вниз, называемым уклоном, чтобы соединить каждый из дренажных ловушек приспособления с грунтовыми стогами, которые, в свою очередь, ведут к основным дренажным линиям. Ответвления стоков часто полностью скрыты готовой стеной, потолком. , и поверхности пола. Они могут быть изготовлены из различных материалов и обычно представляют собой трубы диаметром от 1 1/2 до 2 дюймов.

• 06 из 10

  Стопка почвы

  Когда ответвления дрен достигают конца своих горизонтальных участков, они сливаются в грунтовых труб или основных дренажных труб , которые представляют собой вертикальные трубы большого диаметра. Сточные воды вместе с твердыми отходами, которые они несут, теперь будут стекать в основные дренажные линии, ведущие в городскую канализационную систему или септическое поле.

  Почвенные стеки представляют собой более крупные трубы, обычно диаметром от 3 до 4 дюймов.

• 07 из 10

  Вентиляционное отверстие для грунтового стока

  Верхняя часть вертикального грунтового столба обеспечивает вентиляционный компонент системы DWV. Если вы пойдете по нему вверх, вентиляционная труба проникнет через крышу вашего дома, где она открыта для наружного воздуха. Вентиляционное отверстие позволяет всей дренажной системе поддерживать одинаковое давление воздуха. Это необходимо для того, чтобы сила всасывания воды, движущейся по трубам, не вытягивала воду из отдельных дренажных ловушек.

  Если вы когда-нибудь слышали бульканье в канализации, когда вы сливаете воду, вы слышите звук небольшого вакуума под давлением воздуха, пытающегося вытянуть воду из дренажных ловушек. Если система вентиляции работает правильно, это всасывание никогда не достигает точки, когда вода высасывается из ловушек.

  Вентиляционные трубы выполняют две функции:

  1. Отводит ядовитые пары.
  2. Обеспечивает сброс давления, благодаря чему отходы и почва могут легко перемещаться вниз, не вытягивая воду из дренажных ловушек.

• 08 из 10

  Прочистка канализационных линий

  Прочистка канализации или ловушка для главного дома предназначены только для экстренных случаев и регулярной очистки. Обычно он находится в крышке или ступице, прикрепленной к трубе диаметром от 3 до 4 дюймов, которая поднимается из плиты пола в подвале или подсобном помещении. Иногда его монтируют заподлицо с полом. В некоторых климатических условиях очиститель монтируется в заглубленном фитинге, расположенном сразу за фундаментом дома.

  Этот фитинг используется, когда крупный засор блокирует основную канализационную линию. Когда крышка снята, можно использовать моторизованный шнек для удаления засора в основном сливе.

• 09 из 10

  Основная дренажная линия

  Ли Валлендер

  Все сточные воды из вашего дома отводятся в городскую канализационную сеть по одной основной дренажной трубе, которая обычно проходит горизонтально, но с небольшим уклоном вниз, под самым нижним этажом вашего дома, в городскую канализационную магистраль или в септическое поле. В тех случаях, когда уличная канализация или септическое поле недостаточно низкие, основная дренажная труба может висеть вдоль стены на самом нижнем этаже, прежде чем выйти из конструкции.

  Обычно диаметром 4 дюйма эта труба может быть изготовлена ​​из АБС-пластика или ПВХ-пластика, глины или чугуна. Магистраль редко видна, так как обычно она проходит под подвалом дома или фундаментной плитой. Эту сливную магистраль вы, вероятно, увидите только при капитальном ремонте или дополнении системы.

• 10 из 10

  Городская канализация

  Ли Валлендер

  Конечной точкой дренажной системы вашего дома является городская канализационная магистраль.
