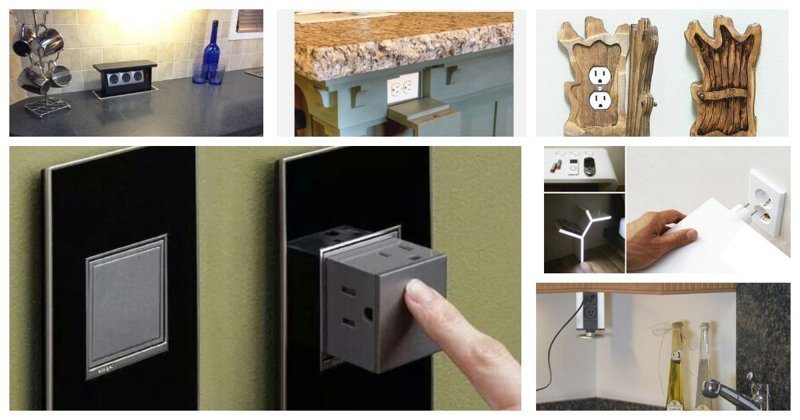

Как спрятать розетку — 20 гениальных идей

Автор:
30 октября 2018 10:22

Некоторым не нравится, что розетка у всех на виду и потому декорируют их по-разному, некоторые прячут их, чтобы детишки не лазали, некоторые просто реализуют новомодные идеи… Да мало ли зачем вам надо, чтобы розетку не было видно. Смотрите, берите, пользуйтесь!

Как спрятать розетку - 20 гениальных идей

Очень модные современные выдвижные системы

Очень модные современные выдвижные системы

Источник:

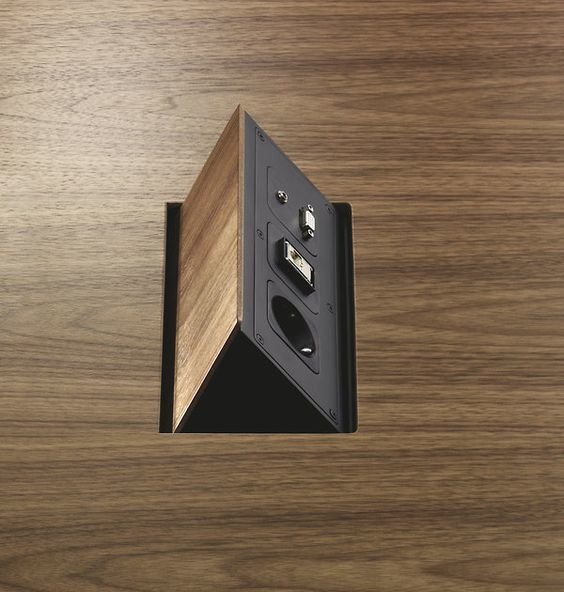

Из стола

Из стола

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

И сверху из шкафчиков

И сверху из шкафчиков

Источник:

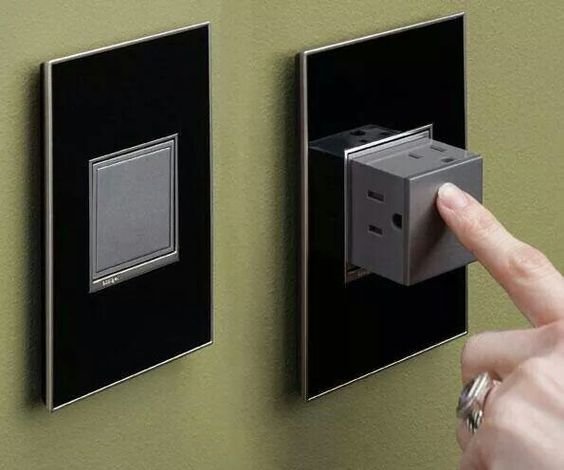

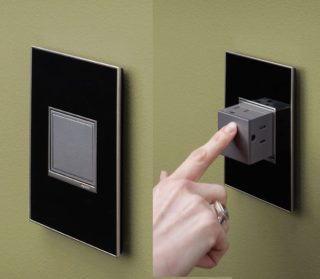

Розетка, выдвигающаяся из стены одним нажатием

Розетка, выдвигающаяся из стены одним нажатием

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

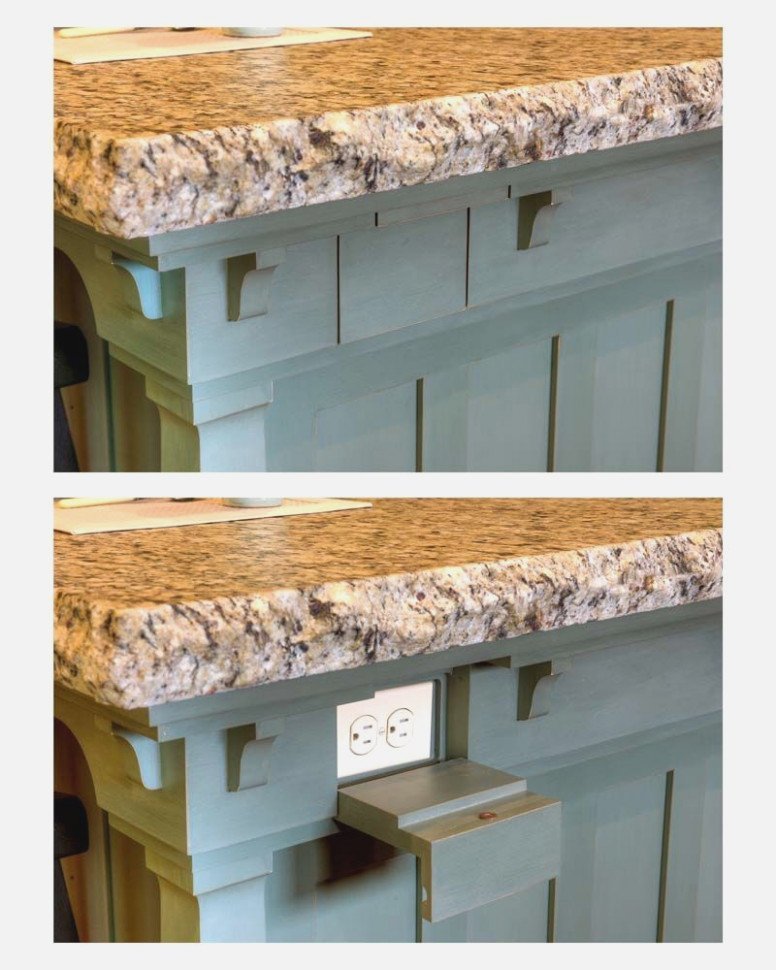

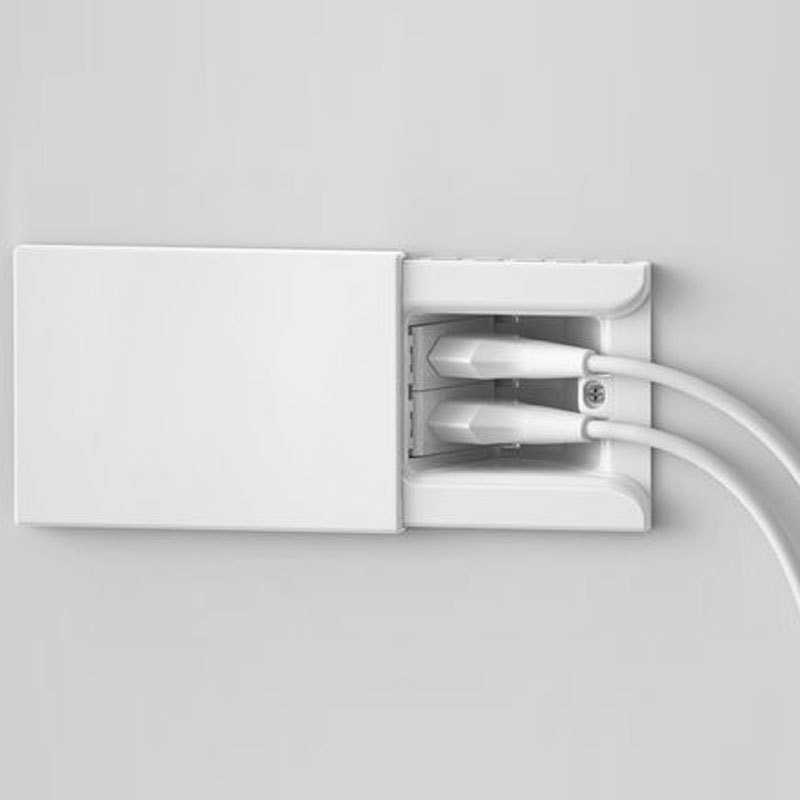

Это уже попроще, но тоже удобно

Это уже попроще, но тоже удобно

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Не знаю — удобно ли, но тоже вариант

Не знаю - удобно ли, но тоже вариант

Источник:

Можно даже столик сделать, которые сразу включается в розетку и заряжает ваши гаджеты

Можно даже столик сделать, которые сразу включается в розетку и заряжает ваши гаджеты

Источник:

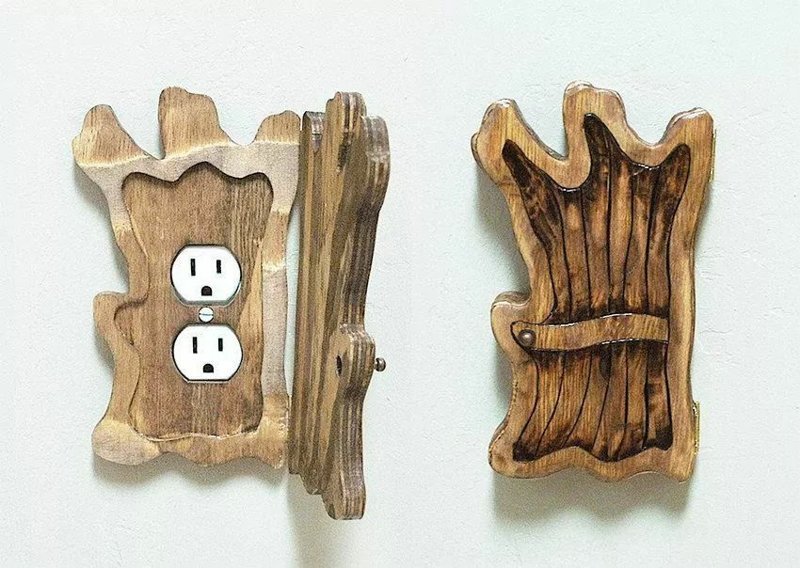

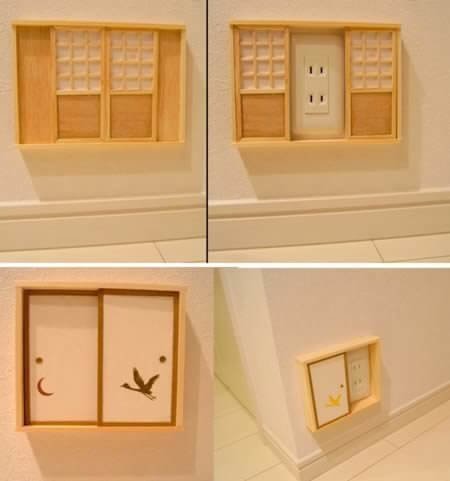

Разные декоративные элементы — от совсем простых, до креативных

Разные декоративные элементы - от совсем простых, до креативных

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Как спрятать розетку - 20 гениальных идей

Источник:

Как спрятать розетку - 20 гениальных идей

Скрытые розетки в квартире: для чего это нужно

Открытая розетка выглядит не слишком эстетично и далеко не всегда вписывается в интерьер. В отличие от нее, розетка скрытой установки более привлекательна, безопасна и удобна в эксплуатации. О разновидностях скрытой фурнитуры, ее достоинствах и особенностях установки пойдет речь в этой статье.

Общая характеристика

Основная причина популярности фурнитуры скрытого типа — безопасность. Такая розетка сложнее поддается механическим повреждениям, поскольку по большей части находится не на поверхности, а утоплена в стену. Проводка укладывается в специально проделанные штробы, представляющие собой выдолбленные в стене каналы. Легче всего создавать штробы в гипсокартоне, а вот в случае с кирпичом или бетоном для проделывания штроб понадобятся серьезные трудозатраты.

Штробы в стенеШтробы в стене

Среди прочих достоинств скрытой установки следует отметить большую эстетическую привлекательность, поскольку на поверхности расположен лишь небольшой корпус розетки. При этом в некоторых случаях рекомендуется останавливать выбор на открытой фурнитуре (например, в деревянных зданиях). Жертвовать внешним видом помещения приходится ради уменьшения трудоемкости процесса.

Розетки скрытого типа классифицируются, исходя из количества имеющихся в них гнезд, на:

  • одноместные;
  • двухместные;
  • блочные.

Лучшим выбором считается установка одноместного типа прибора. Причем особенности монтажа штепсельной розетки утопленного типа при скрытой проводке диктуются характеристиками материала. К примеру, при работе с пенопластом или гипсокартоном придется исходить из специальных правил установки, которые учитывают хрупкость указанных материалов.

Штробы в стенеШтробы в стене

Выпускаются разъемы с заземлением и без такового. Безусловно, с точки зрения безопасности предпочтительнее устройства с заземлением, поскольку такие розетки лучше справляются с переменами напряжения в электрической сети. Также следует учитывать тот факт, что для незаземленного прибора понадобится более глубокая ниша (на 1-2 сантиметра), чем для заземленного. Устройства с заземляющим контактом присоединяются к заземлительному проводу. Разъемы с заземлением предпочтительны для подключения электроплиты, холодильника, кондиционера и прочей крупной бытовой техники.

Существуют двухконтактные и трехконтактные одноместные разъемы. Основное их различие с одноконтактными заключается в том, как выглядят гнезда (они могут быть плоскими или круглыми). Гнезда могут быть симметричными или асимметричными. Внешний вид гнезд зависит от разновидности электроприборов, на которые они ориентированы.

Штробы в стенеШтробы в стене

При необходимости подключения нескольких приборов к одному разъему необходимо предусмотреть двухместное или трехместное устройство. Применяется два типа двухместных розеток: горизонтальные по отношению к стене и вертикальные.

к содержанию ↑

Защита розеток

Наиболее популярные типы разъемов — IP44 и IP54. Маркировка на электрофурнитуре указывает на степень защиты устройства от внешних воздействий. Первая цифра определяет класс защиты от твердых частиц (пыли), вторая — от влажности. Чем больше цифра, тем лучше защищенность разъема.

Наиболее распространены в бытовых условиях устройства типа IP44. Они защищены от попадания внутрь частиц диаметром более 1 миллиметра, а корпус имеет влагозащитное исполнение.

Защищенная розетка IP44Защищенная розетка IP44Со вставленной вилкой класс защиты розетки IP44, а без вилки с закрытой крышкой – IP54

Скрытые розетки для кухни чаще всего относятся к классу IP44. Более защищенный уровень IP54 необходим в помещениях, подверженных сильному запылению. Во всех остальных случаях такой уровень защиты будет излишним.

Для защищенности от попадания твердых частиц и влаги приборы оснащаются пластиковыми кожухами, дополнительными крышечками и резиновыми прокладками. При этом нужно понимать, что ни IP44, ни IP54 не смогут противостоять факторам внешней среды на складе цемента или автомойке. В указанных ситуациях понадобятся устройства с более высоким уровнем безопасности.

к содержанию ↑

Советы по установке

Прежде чем начинать электромонтажные работы, рекомендуется ознакомиться с рядом правил:

  1. Лучшей высотой установки розетки для скрытой проводки считаются 30-80 сантиметров от уровня пола. При этом нужно заметить, что существуют и надплинтусные устройства, которые монтируются значительно ниже указанных уровней.
  2. Если в разъеме имеется опция заземления, его установка осуществляется на определенном расстоянии (не менее 50 сантиметров) от газовой трубы или нагревательного электрического прибора.
  3. Наличие детей в доме всегда требует повышения мер безопасности. Поэтому в таком случае рекомендуется повысить уровень установки прибора на несколько сантиметров.

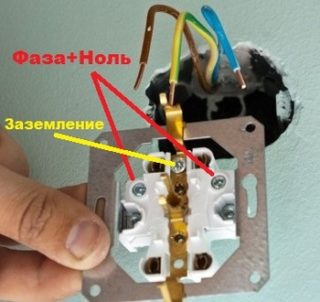

Подсоединение розеткиПодсоединение розетки

  1. Как двухместные, так и одноместные штепсельные разъемы устанавливаются в пластиковые или металлические короба. При этом желательно предусмотреть излишек кабеля примерно в 5-6 сантиметров.
  2. И прокладка кабеля и обустройство электрофурнитуры нужно осуществлять одновременно.
  3. Для установки сразу нескольких разъемов, находящихся поблизости, желательно применять коробки с двумя колодками или же подрозетники. После монтажа эти компоненты соединяются друг с другом.
  4. Монтаж розеток осуществляется с применением шлейфа. Иными словами, контакты разъема соединяются с контактами предыдущего устройства.
  5. Перед началом электромонтажных работ следует обесточить домашнюю сеть и протестировать напряжение с помощью индикационной отвертки.
к содержанию ↑

Инструкция по установке

Электромонтажные работы осуществляются в следующем порядке:

  1. Отключаем электропитание в помещении.
  2. Помечаем маркером место, на которое будет устанавливаться фурнитура.
  3. Проделываем в стене нишу под розетку. Для этого используем электродрель или молоток с зубилом. Тип выбранного инструмента напрямую зависит от материала стены.
  4. У ниши должны быть максимально ровные края, так удобнее будет устанавливать коробку, в которой расположены внутренняя часть розетки и провода.
  5. На дне установочной коробки имеется пара отверстий, через которые проходят жилы провода.
  6. Чтобы закрепить подрозетник, штукатурим участки стыковки. Также можно использовать гипсовый клей или строительный гипс. Необходимо закрыть все щели, чтобы коробка полностью соприкасалась со стеной. Наносимый материал своей консистенцией должен напоминать пластилин.

  1. Когда замазка застынет (минут через 15-20), можно продолжать работу. Однако вначале нужно удалить остатки штукатурки и выровнять поверхность.
  2. Фиксирует хомутом провод в установочной коробке. Это облегчит дальнейшую установку.
  3. Зачищаем две-три кабельные жилы на пару сантиметров. Присоединяем контакты колодки с кабелем от электрической сети. Вначале стыкуем нули, затем фазы и заземление. Контакты расположены вверху, провода — внизу.
  4. Крепление проводов осуществляем винтами и пружинным механизмом. Излишки проводов оставляем на дне подрозетника.
  5. Фиксируем колодки на подрозетнике. Для этого можно использовать один из двух способов. Первый вариант предусматривает использование раздвижных лапок, которыми закрепляются винты на разъеме. Во втором случае фиксация осуществляется шурупами, проходящими через розетку и подрозетник.
  6. Когда установлен подрозетник, монтируем пластиковый корпус, а также проверяем розетку на работоспособность.
к содержанию ↑

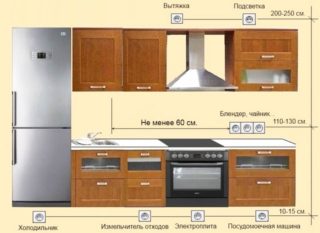

Технические требования

Розетки скрытой установки монтируются согласно правилам, которые регулируют электромонтажные работы. Ниже приведен перечень таких инструкций:

  1. На каждые шесть квадратных метров помещения должно приходиться не более одной розетки.
  2. В помещениях коридорного типа норматив сокращается до одной розетки на каждые десять квадратных метров.
  3. Для кухни нормативы менее жесткие, поскольку в таком помещении эксплуатируется большое количество электробытовой техники. Для восьмиметровой кухни максимальное количество разъемов — четыре. Мощность трех розеток не должна превышать шести ампер. Для четвертой розетки с заземлением норма расширена до десяти ампер.
  4. Для кухни большего размера допустима установка четырех 6-амперных разъемов и одного заземленного 25-амперного разъема для электроплиты.
  5. Устройства должны быть защищены от проникновения пыли и влаги. Оптимальный уровень защищенности — IP22 или IP44.

При установке скрытых розеток необходимо придерживаться следующих правил:

  1. Если проводка скрытая, то и розетки должны быть скрытыми. Верно и обратное: для открытой проводки подходит только открытая фурнитура.
  2. Необходимо учитывать следующие рабочие характеристики: рабочий номинал разъема, величину тока, тип тока, уровень напряжения.
  3. Большое значение имеет наличие или отсутствие заземляющего контура.
  4. Класс защиты выбирается в зависимости от обстоятельств, в которых планируется эксплуатация устройства. В помещениях, подверженных повышенному запылению и увлажнению, нужно предусмотреть дополнительную защиту для разъемов.
  5. Материал, из которого изготовлена розетка, должен быть негорючим.
к содержанию ↑

Заключение

Установка розетки — несложное, но ответственное мероприятие. От правильности монтажа зависят безопасность жильцов и удобство эксплуатации электрических приборов.

Скрытые розетки в квартире: для чего это нужно

Виды электрических розеток — Статьи по электромонтажу своими руками

Розетки есть в каждом доме: с их помощью подключают электрические приборы в сеть. Они являются частью штепсельного соединения, для которого также необходима вилка. Среди вилок выделяют различные виды, розеток электрических существует не меньше. Внешне все они похожи между собой, оттого трудно разобраться в выборе. Рассмотрим разновидности розеток, встречающихся в быту.



Критерии для классификации розеток


Все розетки можно разделить на несколько классов по следующим критериям:

  • Тип, принятый для эксплуатации в пределах страны;
  • Способ обеспечения безопасности;
  • Способ монтажа;
  • Дополнительные возможности.

По данным критериям можно выделить свыше 20 видов электрических розеток, которые встречаются в бытовых условиях. Современные модели обеспечивают не только прочное штепсельное соединение, но и являются многофункциональными. Они же отличаются высокими показателями безопасности.



Типы розеток, используемые в России

В пределах нашей страны широко используются следующие виды розеток электрических:

  1. Накладные;
  2. Встраиваемые.

Отдельно выделяют розетки, предназначенные для подключения в сеть электрических плит.

Накладные

Они же внешние розетки электрические (открытого типа). Для их установки нет необходимости проделывать в стене отверстие. Они просто укрепляются к ее поверхности: коробка сильно выступает. Розеточный разъем со всех сторон окружается защитным корпусом. Поэтому контакты полностью изолированы от внешней среды. Это одно из главных отличий от встраиваемых розеток.

Встраиваемые

Они же внутренние (закрытого типа). Так называют те розетки, колодка и контакты которых врезаются в стену. Поэтому корпус сливается с ее плоскостью без образования выступа. Они монтируются в специальные коробки, если в доме организована скрытая проводка. Разновидностью является розетка скрытой проводки с заземлением.



Для электроплит

Электроплита – прибор высокой мощности. Поэтому подключать ее следует в специальные розетки для электрической плиты. Они бывают однофазные и трехфазные, открытые и закрытые. Розетка для электроплиты 220В – однофазная, а 380В – трехфазная. Они способны работать от сети с силой тока от 20 до 32 ампер.

Для дополнительной безопасности розеточный корпус изготавливается из тугоплавкого пластика или керамики. А контактной группой является латунь.



Разновидности безопасных розеток

Если контакты розетки остаются открытыми, то существует риск поражения электрическим током. Это особенно опасно для детей, поскольку их маленькие пальчики могут легко пролезть в разъем. Непоседы также могут самостоятельно попытаться подключать электроприборы, совать внутрь различные металлические предметы. Защита нужна и самим розеткам. Например, от попадания воды.

С заземлением

Этот вид розеток предназначен исключительно для трехфазной проводки и идеально подходит для домов с заземлением. Для них характерны высокие показатели безопасности, которые удовлетворяют общепринятым нормам.

В электрических розетках с заземлением предусмотрено углубление цилиндрической формы в средней части. В углублении можно обнаружить специальные отверстия, предназначенные для вилки. А в боковой части отчетливо видны контакты прямого заземления. Розеточная конструкция такова, что при подключении вилки сначала обеспечивается контакт с заземлением. Силовые контакты соединяются только после этого.

С устройством защитного отключения (УЗО)

Конструкция подобных моделей предусматривает наличие устройства защитного отключения. Они предназначены для обеспечения безопасности в помещениях с повышенной влажностью воздуха. Например, в ванной комнате легко поразиться током при использовании электроприборов, если они контактируют с водой. Если установить розетку с УЗО, то встроенный датчик моментально зафиксирует утечку тока, если таковая есть. При этом электрический прибор самопроизвольно отключается, пока ток не успел достичь человека. Обесточивание будет происходить и при нарушенной изоляции, при коротком замыкании.

Со шторками

Самая простая защита детей от электрического тока – использование розеток со шторками. Они прикрывают разъем от проникновения посторонних предметов. Шторки могут открываться тремя способами: от нажатия с усилием, путем поворота вилки по кругу, движением вверх. Показатели безопасности не самые высокие. Однако это лучше, чем полное отсутствие защиты.

С поворотной вилкой

Отлично защищает от удара током розетка с поворотной вилкой. Ее конструкция такова, что для смыкания токоведущих частей необходимо не только воткнуть вилку в гнездо, но и повернуть ее по часовой стрелке. Чтобы отключить электроприбор, ее нужно будет повернуть в обратную сторону. Только потом вилку легко можно будет вынуть из гнезда.

С крышками

Для ванной комнаты удобно использовать розетки с крышками. Такие модели надежно защищены от попадания воды. Если бытовой прибор подключен в сеть, то брызги не могут попасть внутрь гнезда, поскольку им мешает штепсельная вилка. При отключении устройства гнездо закрывается специальной крышкой.



По способу монтажа

Несколько розеток можно устанавливать в одном блоке. Иногда с ними совмещают выключатели. А монтировать коробку можно как в стену, так и в пол.

Настенные

Традиционно розетки встраивают в стену или укрепляют на ее поверхности. Это просто и доступно.





Напольные

Настенный способ монтажа имеет ряд минусов. Это не добавляет интерьеру привлекательности, а провода от электрических приборов могут тянуться по всей комнате. Особенно неудобно это в офисах, где сотрудники одновременно работают с десятками компьютеров, подключенных к сети.

Проблему решили напольные розетки электрические, которые монтируются в пол с использованием специального люка. Его крышка надежно защищает гнезда от попадания воды и инородных предметов. Люки идут в один уровень с полом и могут иметь декор, гармонирующий с основной дизайнерской задумкой.

Совмещенные между собой, с выключателем

Если планируется монтаж двух и более розеток, то совмещение их в одном блоке будет рациональным решением. Если их всего две, то есть возможность использовать в этих целях всего один подрозетник. Если их количество равно трем и более, то их придется монтировать в ряд. Для скрытого типа проводки понадобится дополнительная рамка, визуально объединяющая розеточные блоки между собой в единое целое. Точно так же можно совместить розетку с выключателем.



Умные розетки

Для умного дома разработаны специальные умные розетки. Они оснащены разнообразными гаджетами, а управление ими может осуществляться дистанционно.

С датчиком температуры

Розетка со встроенным датчиком температуры позволяет держать под контролем температуру в помещении, в котором она установлена. Причем данные о температуре воздуха можно получать дистанционно посредством sms-сообщений.



С таймером

Розеточная коробка со встроенным механическим таймером позволяет задать время отключения электроприбора. Он отключится самостоятельно, вашего присутствия для этого не понадобится. Механический таймер позволяет устанавливать программу включения и выключения электроприбора продолжительностью 24 часа. Коробка со встроенным цифровым таймером позволяет планировать режим работы розетки на неделю вперед. Про розетки с таймером более подробно можно прочитать тут.

Радиоуправляемые

С помощью пульта можно управлять работой бытовых электрических приборов, подключенных к сети через розетки, монтированные в труднодоступных местах: за диваном, шкафом, в коридоре или на чердаке. Дистанционное управление позволяет включать и выключать систему отопления или полива, освещения, бойлер на расстоянии до 25 метров.



Прочие виды розеток

Среди прочего многообразия можно выделить следующие виды розеток электрических:

  • С лампочкой-индикатором. Когда электроприбор подключен, лампочка горит. И она не светится, если сеть обесточена.
  • С винтовым зажимом, обеспечивающим прочное соединение розеточных контактов с проводкой. Во время монтажа установщик помещает провода между двумя пластинками, которые с усилием зажимает с помощью винта.
  • Пневморозетки – это розеточные устройства с рабочим напряжением всего в 24 Вольта. К ним подключается не вилка, а уборочный шланг. По сути, это встроенный пылесос, для которого в доме совсем не нужно места. И необходимость в периодическом освобождении контейнера от мусора отпадает. Пневморозетки бывают настенными и напольными.
  • Розетка проходная электрическая – не являющаяся конечной в электрической цепи. Силовой провод, питающий ее, уходит к следующей. В цепи может быть несколько последовательно соединенных розеток.
  • Универсальные – это розетки с большим количеством видов разъемов. Часто в комплекте поставляются переходники. Это очень удобно, когда в доме приходится использовать электроприборы с разнообразными типами вилок.

Розетка скрытой установки: особенности монтажа

С целью улучшения внешнего вида помещения устанавливают розетки скрытого монтажа. Они более безопасны и удобны в эксплуатации. О разновидностях, особенностях и преимуществах розеток скрытой установки поговорим далее.

Оглавление:

  1. Розетка скрытой установки — характеристика
  2. Розетки ip44 скрытой установки — их особенности
  3. Выключатель и розетки скрытой установки: разновидности и свойства
  4. Рекомендации по проведению монтажа скрытой розетки
  5. Инструкция по монтажу штепсельных розеток скрытой установки
  6. Общие требования по установке розеток

Розетка скрытой установки — характеристика

Розетки скрытой установки более популярны среди потребителей, чем устройства открытого монтажа. Это объясняется, прежде всего, повышенной безопасностью, которую они обеспечивают.

Розетки скрытой установки распространены во время монтажа проводки скрытого типа. Они также требуют вырезания определенного пространства в стене, на котором будет установлена розетка.

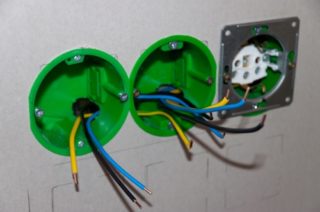

В процессе штробления гипсокартонной стены проблем не возникает, а в случае установки розетки на кирпичную или бетонную поверхность, следует приложить большие усилия, для достижения необходимого результата.

Среди основных преимуществ розеток скрытой установки выделяют эстетичность их внешнего вида, которая объясняется тем, что розетка как бы утаивается в стене, а на поверхности видна только внешняя ее часть.

В некоторых домах, не рекомендуется устанавливать такие розетки, из-за слишком высокой трудоемкости проведения монтажных работ. Это касается деревянных домов.

В соотношении с количеством гнезд розетки скрытой установки разделяют на устройства:

  • одноместного типа;
  • двухместного типа;
  • блочные.

Самый оптимальный вариант — установка одноместной розетки. При установке такой розетки на поверхность, выполненную из гипсокартона или пенопласта, следует придерживаться особых правил монтажа, которые подразумевают более щадящее отношение к выполнению работ.

Например, кожух для установки проводов и других элементов электропроводки выполняется из металла или специальных пластиковых веществ. Все элементы должны надежно фиксироваться при помощи винтов.

Существуют розетки с заземлением и без него. Более безопасный и распространенный первый вариант, так как такие типы розеток гораздо лучше переносят скачки напряжения в электросети. Кроме того, для установки такой розетки, требуется соорудить нишу, глубина которой на 1-2 см больше, чем для розетки без заземления.

Выделяют розетки двух- или трехконтактного типа одноместного назначения. Главное их отличие от одноконтактных во внешнем виде гнезд, которые имеют круглую или плоскую форму. Расположение гнезд бывает как симметричным, так и асимметричным, данный фактор зависит от типа прибора, подключаемых к розетке.

Если необходимо подключить два или более устройств к одной розетке, то лучше позаботиться об установке двух- или трехместной розетки скрытой установки. Главным ее отличием от одноместной выступает количество и размер проема, который делают в стене под монтаж розетки.

Существует два варианта установки двухместных розеток:

  • вертикально по отношению к стене;
  • горизонтально.


Розетки ip44 скрытой установки — их особенности

Маркировка на розетках в виде IP означает степень ее защиты от воздействия внешних раздражителей в зависимости от определенного рода европейских стандартов. Первое число, в данном случае, четыре обозначает устойчивость перед пылью и посторонними предметами, размер которых составляет более одного миллиметра.

Вторая цифра, также четыре указывает на уровень защиты розетки от повышенной влажности, такие розетки вполне нормально переносят умеренные брызги воды.

Розетки скрытой установки IP 44 — самые распространенные, так как характеризуются оптимальными параметрами эксплуатации в любого рода жилых помещениях.

Такие типы розеток будут уместными для установки как в спальне или детской, так и в ванной или на кухне. Существует большое количество производителей, занимающихся изготовлением розеток, но все же лучше отдать предпочтение торговым маркам Венгрии “Продакс”, Франции “Легранд”, Германии “Джира”. Их стоимость хотя и на порядок выше, но качество себя оправдывает полностью. Розетка скрытой установки цена зависит от производителя и качества материалов, используемых в процессе ее изготовления.

Данные типы розеток имеют дополнительный пластиковый защитный кожух, а на внешней панели располагается резиновая подкладка и дополнительная крышка.

Но, учтите, что установка таких розеток будет не уместной в гараже, на автомобильной мойке, на улице и в других местах, где существует риск попадания влаги.

Выключатель и розетки скрытой установки: разновидности и свойства

Все розетки в соотношении с конструктивными особенностями разделяют на:

  • открытые;
  • скрытые.

Первый вариант устанавливается в том случае, если электрическая проводка в помещении открытая. Основная часть розетки помещается в пластиковый корпус, который устанавливается на стену с подрозетником. Такие розетки дополняют функцией подсвечивания рамы, защитной крышкой, таймером самоотключения и защитой от детей.

Розетка штепсельная скрытой установки позволяет установить внутреннюю электропроводку.Розетка основной частью помещается в стену, а снаружи крепится только экран. Вилка прижимается пружинной деталью и специальным упорным меанизмом.

В соотношении с определенной электрической схемой, розетки бывают:

  • с наличием заземления;
  • без заземления.

Розетка скрытой установки с заземляющим контактом имеет специальную деталь, которая подсоединяется к проводу, обеспечивающему заземление. Данный тип электрических розеток уместен в том случае, если в помещении присутствует провод заземляющего типа. Розетка характеризуется наличием гнезд для штифтов, которые и отвечают за проведение зануления до начала подачи электричества. Данный тип розеток уместен при подключении плиты, холодильника, кондиционера или морозильной камеры.

Розетки скрытого монтажа в которых нету заземления являются двухконтактными моделями, и устанавливаются в том случае, если в помещении присутствует двухпроводная электропроводка, а возможность в проведении заземления отсутствует.

В соотношении с типом защиты поверхности розетки от попадания влаги, их разделяют на:

  • стандартные розетки;
  • устройства с повышенной влагозащитой.

Первый вариант отлично подойдет для помещения с обычной влагой, в такой розетке отсутствует функция влагозащиты.

Розетка влагозащищенная скрытой установки устанавливается в том случае, если в помещении присутствует повышенная влажность, например, в ванной комнате, в сауне или на кухне. Розетка такого типа оснащается специальной резиновой мембраной и плотными кольцами из резины, которые выполняют роль надежной защиты от влаги.

Наличие пластиковых шторок и крышек розетки позволяет отвести скопление конденсата или воды с ее поверхности. Некоторые розетки такого типа имеют дополнительную крышку, которая препятствует попаданию влаги на их поверхность.

В соотношении с количеством колодок, розетки скрытой установки бывают:

  • одноместными;
  • двухместными;
  • трехместными.

Розетка одноместная скрытой установки имеет всего лишь одно гнездо для включения электрического устройства.

Розетка двухместная скрытой установки предполагает наличие двух гнезд, которые способны обеспечить электричеством два электрических прибора. Данные электрические розетки распространены на кухне, так как в данном помещении необходимо подключение большого количества устройств.

Розетка трехместная скрытой установки менее распространенный вариант, который способен подключить к электросети сразу три электрических прибора.

Рекомендации по проведению монтажа скрытой розетки

Правильно установленная скрытая розетка является залогом безопасной, длительной и удобной эксплуатации электроприборов, которые к ней подключают. Поэтому, перед тем как проводить установку розетки скрытого монтажа, следует обязательно ознакомиться с общими правилами проведения работ:

1. Оптимальной высотой установки розетки в стандартном жилом помещении считается расстояние в 300-800 мм от пола. Хотя существуют и надплинтусные типы розеток, устанавливаемые непосредственно внизу стены.

2. Если в розетке присутствует функция заземления, то их монтаж осуществляется на расстоянии, минимум 500 мм от газопровода или нагревательного электроприбора.

3. Если в доме есть дети, то лучше увеличить высоту установки розетки на несколько сантиметров.

4. Установка двухместной или одноместной штепсельной розетки производится в специально отведенный для нее короб, изготовленный из пластика или металла. Учтите, что лучше позаботиться о наличии запаса кабеля в 50-60 мм.

5. Если планируется обустройство новой розетки, к которой прокладывают кабель, то все работы проводятся одновременно.

6. Если планируется установка сразу нескольких розеток, расположенных вблизи друг друга, то лучше использовать двухколодчатые коробки или подрозетники, которые после монтажа между собой соединяются.

7. Установка такого рода розеток производится с помощью шлейфа. То есть происходит соединение контактов предыдущей розетки с последующей.

8. Учтите, перед началом любых монтажных работ, связанных с подключением розетки, следует прежде всего обесточить помещение и проверить отсутствие напряжения с помощью отвертки-индикатора.

Инструкция по монтажу штепсельных розеток скрытой установки

1. Позаботьтесь об отключении питания от электрической сети. Определите место для установки розетки и пометьте его с помощью карандаша.

2. С помощью сверла, электрической дрели или молотка сделайте отверстие под установку розетки в стене. Тип оборудования напрямую зависит от материала, из которого сооружена стена.

3. Постарайтесь оборудовать отверстие с максимально ровными краями. Далее производится установка специальной коробки, в которой будет находиться корпусная часть розетки и все провода.

4. Дно установочной коробки имеет два отверстия, в которых располагаются жилы от электрического кабеля.

5. Для фиксации подрозетника не стене используйте штукатурку, клей на гипсовой основе или строительный гипс. Процедура проведения работ состоит в смазывании с помощью раствора всех щелей и фиксации коробки. Материал должен обладать консистенцией мягкого пластилина.

6. Дождитесь полного застывания материала, около 15 минут, а затем переходите ко следующему этапу выполнения монтажных работ.

7. При наличии остатков гипса, позаботьтесь об его удалении, а далее произведите выравнивание поверхности стены.

8. Для облегчения дальнейшего подключения розетки, зафиксируйте с помощью хомута провод в установочном коробе.

9. На два сантиметра зачистите две или три жилы кабеля и произведите подсоединение контактов колодки с кабелем от электросети. Сначала соединяются нулевые провода, затем фазовые и заземление, при его наличии. Контакты находятся в нижней части, а провода, в верхней.

10. Фиксация проводов осуществляется с помощью пружины или винтов. Лишние участки устанавливаются на дно подрозетной коробки.

11. Далее производится закрепление колодки на поверхности подрозетника. Существует два способа выполнения данной операции:

  • с помощью раздвижных лапок, которыми закручиваются винты на поверхности розетки;
  • второй способ подразумевает использование шурупов, которые проходят через поверхность самой розетки и подрозетника.

12. После фиксации подрозетника производится установка пластикового корпуса и проверяется работоспособность устройства.


Общие требования по установке розеток

Существуют определенные документы, которые декларируют правила установки розеток в помещениях различного рода назначения.

1. Если площадь помещения составляет 18 квадратных метров, то в нем допускается установка всего лишь трех розеток. Так как на шесть квадратных метров площади следует устанавливать только одну розетку.

2. Если помещение выполняет функцию коридора, то количество розеток уменьшается, две розетки на двадцать квадратных метров.

3. Кухня имеет свои особенности монтажа розеток, так как в данном помещении устанавливается большое количество электрических приборов, для работы которых необходима постоянная электроэнергия. Если площадь кухни не превышает восьми квадратных метров, то допускается установка минимум трех розеток, мощностью в шесть амперов и одной с заземлением в десять амперов. С помощью второй розетки удастся подключить электроприбор, мощностью более двух киловатт, например, холодильник.

4. Если площадь кухни более восьми квадратных метров, то допускается устанавливать четыре розетки по шесть амперов, а чтобы обеспечить бесперебойную работу электрической плиты, следует установить розетку, которая пропускает напряжение в 25 Ампер. В этой розетке обязательно должно присутствовать заземление.

Каждая из розеток должна иметь маркировку, которая обозначает степень ее защиты от влаги или пыли. Лучше отдать предпочтение розеткам с маркировкой в IP22, IP44.

Осуществляя выбор электрической розетки для дома, следует ориентироваться на такие показатели:

1. Разновидность электрической проводки: наружного или открытого типа. В первом случае потребуется установка скрытых розеток, а во втором — открытых.

2. Кроме того, следует обратить внимание на такие показатели как рабочее номинальное значение розетки, величина тока, его тип и напряжение электрической сети.

3. Отсутствие или присутствие контура, обеспечивающего заземление.

4. Место, в котором устанавливается розетка определяет ее тип, в соотношении с влаго- и грязезащитой.

Учтите, что для выбора качественной розетки следует учесть тот факт, что материалы, из которых она изготавливается должны быть негорючими, которые способны обеспечить надежное соединение контактов.

в полу, в стене, правила монтажа и эксплуатации, технические требования

Содержание статьи:

Скрытые розетки выглядят эстетично и характеризуются высокой степенью безопасности. Также они более удобны в эксплуатации, чем их аналоги открытого способа монтажа. Установка скрытых розеток в стену или другую поверхность имеет некоторые особенности, которые нужно обязательно учитывать.

Общая характеристика

Инновационную электрическую розетку можно легко скрыть, когда она не используется

Потайные розетки устанавливаются при наличии в помещении внутренней (скрытой) проводки. Они преимущественно встраиваются в стену, а сверху находится только декоративная планка. При включении вилка электроприбора фиксируется специальным прижимным механизмом.

Тип электрической схемы

Утопленные розетки в стену принято разделять на устройства с заземлением и без него. Первый вариант оснащен специальной деталью, обеспечивающей защитную функцию. Но такой тип устройств устанавливается исключительно в тех помещениях, где присутствует провод заземляющего вида. Они оснащены гнездами для штифтов, отвечающими за подачу зануления.

Розетки данного типа идеально подходят для включения холодильника, морозильной камеры. Их устанавливают для электроплит, духовых шкафов, кондиционеров. Варианты без заземления являются двухконтактными. Их монтируют в помещениях, где присутствует электропроводка двухпроводного типа.

Защита от влаги

Блок влагозащитных розеток накладного типа

Розетки принято разделять на обычные (стандартные) и влагозащищенные. Первый вариант можно устанавливать в жилых помещениях, в кабинетах.

Устройства с повышенной влагозащитой идеально подойдут для ванной комнаты, кухни, сауны. Свою функцию они реализуют благодаря присутствию в конструкции специальной резиновой мембраны. Подобные модели часто оснащаются пластиковой крышкой, что дополнительно защищает от проникновения внутрь влаги.

Количество колодок

Розетки могут быть одно-, двух- или трехместными. Первый тип имеет только одно гнездо для включения электрических приборов. Такие модели допустимо использовать в любых помещениях. Двух- и трехместные варианты преимущественно используются в кухне, где возникает потребность одновременного подключения к сети нескольких приборов.

Особенности скрытых розеток для разных комнат

Двойная розетка для уличной установки

При использовании скрытой розетки необходимо учитывать особенности помещения, в котором она устанавливается.

  • Устройства, к которым подключается стиральная машина, должны обладать повышенной степенью защиты от влаги.
  • В кухне уместно использовать специальные розетки выдвижного типа, которые встраивают в столешницу или мебель. Такие модели обеспечивают ограниченный доступ к электричеству и позволяют сэкономить пространство.
  • На улице устанавливают специальные типы розеток с повышенной защитой от влаги и пыли.
  • При выборе устройства для спальни в большей степени обращают внимание на его внешний вид. Розетка должна иметь красивый корпус, удачно вписываться в интерьер и находится в удобном для подключения электроприборов месте.

В детской комнате уместны модели с защитой от детей. Они оборудованы специальными пластиковыми заслонками. В такие розетки невозможно ничего воткнуть, кроме вилки электроприбора.

Степень защиты

На рынке пользуются популярностью модели двух типов – IP44, IP54. Данная маркировка отображает степень защищенности устройства от негативных факторов внешней среды.

Первая цифра указывает на способность работать в условиях интенсивной запыленности, вторая – влажности. Чем больше степень, указанная в маркировке, тем выше степень защиты.

Скрытая розетка IP44
Розетка скрытой установки IP54

В быту распространены устройства IP44. Они защищены от попадания посторонних частиц размером больше 1 мм. Дополнительно их корпус устойчив к проникновению влаги. Розетки IP54 относятся к особенно защищенным. Их рекомендуется использовать на улице или в запыленных помещениях.

Советы по установке

Рекомендуемая высота установки розеток на кухне

При монтаже розеток скрытого типа необходимо придерживаться простых правил:

  • Оптимальная высота для установки устройств – 30-80 см. Существуют и надплинтусные модели, которые монтируются гораздо ниже. Также в продаже есть скрытые в полу розетки.
  • Если в доме живут маленькие дети, допускается увеличить высоту монтажа.
  • При наличии функции заземления устройство устанавливают на расстоянии больше 50 см от газовых труб и нагревательных электроприборов.
  • При монтаже розеток предусматривают наличие излишка кабеля в количестве 5-6 см.
  • Модели, которые необходимо скрывать в стене, обязательно устанавливаются в специальные пластиковые или металлические коробки.
  • Перед началом монтажа проверяют состояние электросети. Для тестирования напряжения применяют индикаторную отвертку.

Специалисты рекомендуют в процессе укладки электропроводки осуществлять монтаж необходимой фурнитуры. При установке нескольких разъемов, находящихся в непосредственной близости, используют коробки с необходимым количеством колодок. В последующем их соединяют друг с другом. Для монтажа розеток также используют шлейф. Он применяется для соединения контактов устройств.

Инструкция по установке

Чтобы электромонтажные работы прошли успешно, необходимо придерживаться строгой последовательности проводимых операций.

Подготовительный этап

Установка подрозетников

Место на стене, где будет осуществляться установка, отмечают при помощи маркера. Для получения ниши, куда в последующем можно спрятать корпус устройства, используют молоток с зубилом. Для ускорения выполнения монтажных работ применяют электрическую дрель. При выборе инструмента обязательно учитывают материал, из которого изготовлена стена. Сформированная ниша должна иметь определенную глубину и ровные края, что упростит последующий монтаж корпуса устройства.

Для установки подрозетника используют строительные смеси – штукатурную, гипс, клеевые составы. Коробка должна полностью закрыть отверстие. Образовавшиеся щели обязательно заполняют выбранным составом. Работы по монтажу продолжают только после застывания клеящих веществ.

Подключение розетки к сети

Подключение розетки к сети

Электрический провод должен выходить через отверстие в монтажной коробке. Для облегчения выполнения дальнейших работ его фиксируют специальным хомутом.

Для соединения контактов колодки с проводами электрической сети последние предварительно зачищаются. Рекомендуется вначале стыковать нули, потом – фазу и заземление. Для закрепления проводов используют винты и пружинный механизм.

Дополнительные рекомендации

Для фиксирования колодок на подрозетнике применяют раздвижные лапки или шурупы. В последнюю очередь монтируют пластиковую декоративную планку.

При установке напольных лючков для установки розеток применяется специальная коробка. Ее можно не использовать, когда монтаж осуществляется на поверхности столешницы.

Технические требования

При монтаже скрытых розеток придерживаются простых правил:

  • При выборе устройства учитывают следующие технические параметры: величина и тип тока, уровень напряжения, номинал разъема.
  • При наличии открытой проводки использование розеток скрытого типа недопустимо.
  • Качественные устройства изготавливаются исключительно из негорючих материалов, обеспечивающих высокую степень надежности.

При установке розеток учитывают, что на каждых 6 кв. м помещения должен находиться один разъем. В коридоре, холле их может быть меньше (1 шт./10 кв. м). В кухне количество розеток, которые разрешается устанавливать, существенно больше. Для помещения 8-10 кв. м оптимальным считается наличие четырех разъемов. При этом мощность трех розеток должна находиться в пределах 6 А, четвертой с заземлением – до 10 А. При наличии электроплиты оптимальным считается разъем на 25 А.

характеристики сдвоенной электрической розетки, подключение с заземлением или без

Для максимального комфорта и красоты наружных стен, стоит использовать двойные розетки. Для подключения нескольких электронных приборов в комнате.

Двойная розетка: комфорт и красота в доме

розетка двойнаяВ помещении, где предстоит подключение сразу же нескольких электронных приборов, катастрофически не хватает розеток. Чтобы решить проблему, устанавливают двойную розетку.

Во-первых, это практично, а во-вторых –это более привлекательный вариант, чем подключение фильтра и других устройств. С каждым годом изделие совершенствуется и разрабатываются новые варианты с применением инноваций. Поэтому современный рынок предлагает большое разнообразие моделей, от чего и зависит вариант подключения приборов.

Когда целесообразно применять?

Когда предстоит подключение нескольких приборов, целесообразнее использовать двойную розетку. Выглядит такая лучше, чем две одинарных. Но стоит учитывать, что при подключении двух электроприборов стоит делить мощность электротока на два. Выбор в пользу двойной розетки – практичное решение, которое создаст максимальный комфорт, не навредив дизайну помещения.

Разновидности

розетка двойнаяРозетки классифицируются в зависимости от особенностей конструкции:

  1. Закрытые и открытые модели. Первые рекомендуется использовать в комнатах для детей. Вторые же классические розетки без закрывающих шторок.
  2. Варианты с заземлением или без него. В первом случае владелец дома обеспечит защиту от перепадов напряжения. Приборы будут в целости и сохранности.
  3. Накладные и скрытые изделия. Первые устанавливаются взамен существующих розеток, а вторые монтируются во время ремонта, предусматривается их расположение еще при создании проекта.
  4. Встречаются и запрограммированные модели, полярные или стандартные. Запрограммированные устройства включаются и отключаются согласно установленному таймеру. Но чем проще конструкция, чем меньше функционала, тем проще их установка. Выбор модели напрямую зависит от того будет ли монтаж производится своими усилиями или с помощью мастера.

Каждый тип со своей маркировкой, что позволяет подобрать подходящий вариант. Например, «А» указывает, что прибор американского производства, а вот «В» подтверждает наличие заземляющего контакта. Корпус каждой розетки выполнен из прочного термического пластика. С декоративной точки зрения используются вставки, изделия выполняются в разных цветах.

Накладная 2 х местная с заземлением

розетка двойнаяНа корпус такой модели выводятся контакты, которые необходимы для защиты электроприборов. Защищает такая розетка и человека от возможного пробивания тока, который может случайно оказаться на пластиковом корпусе.

Для монтажа такой розетки не нужен дополнительный ремонт в квартире, она устанавливается взамен любой обычной модели.

Проходная сдвоенная с крышкой

Условия эксплуатации прибора тоже определяют его выбор. Корпус устройства с закрывающейся крышкой, что позволяет защитить контакты от влаги. Маркируется такое изделие IP-44. Если же розетка будет использоваться на улице, стоит обратить внимание на изделие с маркировкой P-55. Прочный корпус защищает от влаги и пыли.

Внутренней установки

Внутренняя установка требует планирования размещения устройства еще во время ремонтных работ. В таких вариантах отверстия скрыты за шторками, которые в момент подключения сдвигаются в сторону. Такие розетки заземлены, ведь в помещении могут находиться детки. Только при одновременном нажатии срабатывают шторки. Даже если просунуть в розетку инородный предмет, она не сработает, потому опасности совсем не несет. Поэтому модели закрытого плана настолько популярны среди разновидностей двойных розеток.

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

розетка двойная

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

розетка двойнаяЧтобы установить прибор понадобится:

  • крестовидная и плоская отвёртка;
  • инструмент для чистки оплетки;
  • изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

розетка двойная

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

розетка двойнаяВ отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

  1. Ослабьте клеммы, которые предназначены для фиксации проводов.
  2. После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

розетка двойнаяУстановка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться  удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

  1. Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
  2. Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
  3. Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы. Розетка ставится на место бывшей.
  4. Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
  5. При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
  6. Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.

розетка двойнаяВо время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Полезное видео

Лучшие идеи маскировки розеток и проводов

Представить свою жизнь без использования электрических приборов невозможно. Наличие современной техники требует размещения дополнительных источников питания. При этом тройники, удлинители, спрятанные в укромном уголке, а порой даже провисающие провода, отнюдь не добавляют эстетики. Между тем существует масса интересных способов скрыть стационарные источники питания от посторонних глаз. Идей, достойных повторения, масса. Способов маскировки тоже хоть отбавляй.

Дополненная подобранной в тон стен верхней панелью розетка выглядит более эстетично. Когда электроприборы не используются, она становится малозаметной.

Выдвижной механизм с тройником станет настоящей находкой на кухне. После использования панель можно просто убрать, слегка надавив на нее.

Еще один вариант выдвижной панели, но уже с вертикальным расположением гнезд. Места такая розетка займет еще меньше.

Выдвижной тройник можно вмонтировать не только в столешницу, но и в одну из подвесных полок.

Отличная идея спрятать провода в стол.

Под оригинальной «скалой» у стены легко спрятать не только розетку, но и лишние провода.

Это решение не лишено креатива. Спрятанный провод не только остался на виду, но стал помимо этого элементом декора.

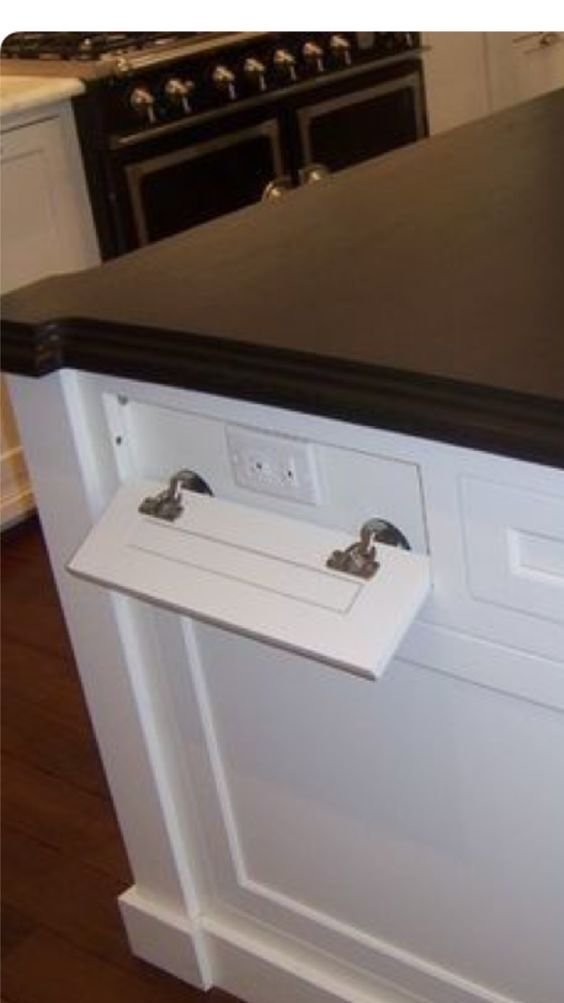

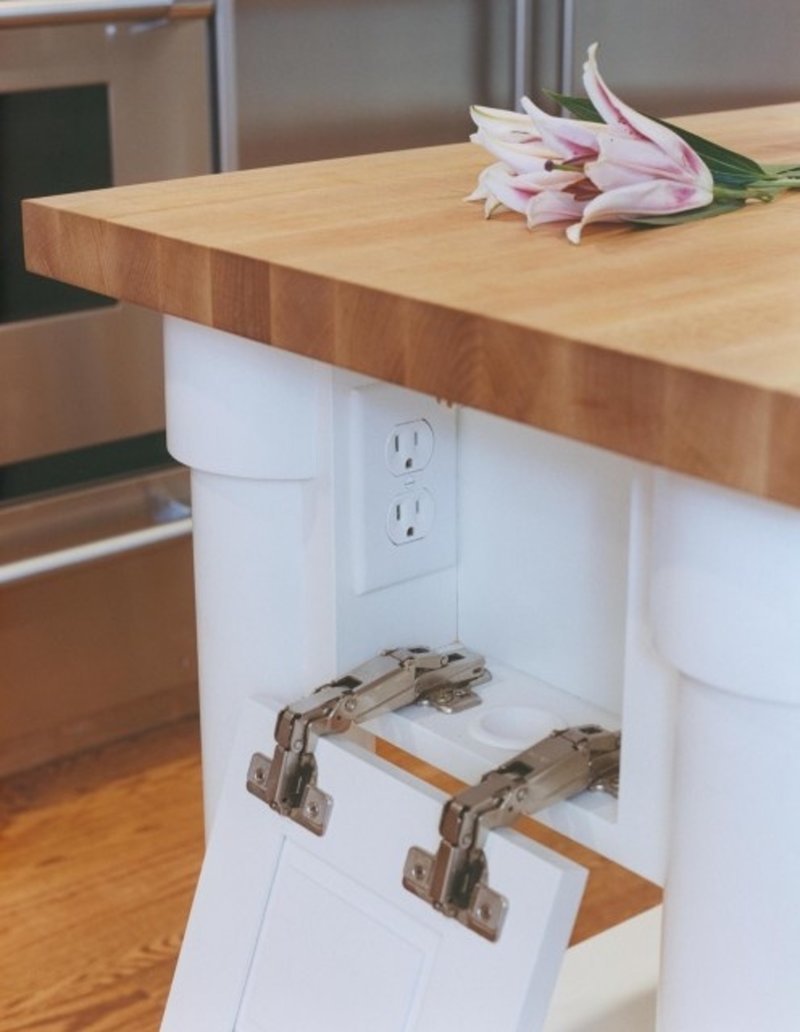

Маскирующая крышка может быть откидной или выдвижной. При желании ее можно дополнительно декорировать или сделать еле заметной.

Всегда можно разместить розетку непосредственно под столешницей или под подоконником.

Использование на кухне большого количества бытовых приборов является нормой. Без дополнительных розеток здесь не обойтись.

Эта оригинальная розетка имитирует вход в сказочное подземелье. Если в доме есть  маленькие дети, такую конструкцию лучше дополнить заглушкой.

Еще один вариант сказочной дверцы.

Организация небольшой ниши не потребует много времени. Степень комфорта при этом увеличится.

Спрятать розетки легко и в ящике. Здесь же можно выделить место для гаджетов и мелких электроприборов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
