Виды и этапы заливки фундамента: 80 фото основных особенностей

При заливке фундамента своими руками не только экономятся средства, но и контролируется количество цемента в бетоне – а следовательно правильность заливки и качество фундамента.

Прежде чем заливать фундамент, его необходимо рассчитать под строящееся здание, принимая во внимание следующие параметры:

• Высотность строящегося дома;
• Конечную массу дома, включающую в себе стены, кровли, балки, интерьер, ветровую, снеговую нагрузку;
• Рельеф местности и тип почвы;
• Глубину залегания грунтовых вод;
• Экономические соображения.

Виды фундаментов для частных домов

Наиболее распространены столбчатый, свайный, плитный и ленточный типы фундаментов. Столбчатый фундамент выглядит на фото как ряд бетонных столбов по периметру здания, залитых в подготовленные для них котлованы и соединенных между собой балками. Подобная конструкция позволяет экономить на материале, и пригодна для легких одно- и двухэтажных зданий.

Свайный фундамент представляет собой вмонтированные в почву буронабивные сваи, соединенные между собой. Отверстия под сваи бурятся в почве до достижения твердого слоя.

Технология заливки и подготовительные работы под такой фундамент сложна и дорогостояща. Применение его оправдано на неровных и болотистых почвах.

Плитный фундамент монтируется под все здание, размеры его чуть больше чем площадь стен дома. Плита армируется при помощи сетки из арматуры. Конструкция подходит для возведения массивных зданий небольшой этажности, применение ее связано с большими затратами материала.

Самый распространенный ввиду своей надежности и универсальности фундамент – ленточный. Преимуществом его является возможность сделать в доме подвал, а также возможность применять его в зданиях любой этажности.

Этапы заливки фундамента

Первый этап – подготовительные работы. Под ленточный фундамент выкапывается траншея соответствующей глубины. На дно траншеи сыплется сначала слой песка (20-30 см), затем щебня (10 см) в качестве подушки для фундамента. Можно для гидроизоляции выстелить дно траншеи рубероидом.

Сколачивается и устанавливается опалубка, которая при помощи распорок и проволоки жестко фиксируется. Для проволочной скрутки необходимо в щитах опалубки (примерно в верхней их трети) просверлить рядом по два отверстия друг напротив друга, через которые продевается вязальная проволока.

Затем с помощью продетого в проволоку куска арматуры или палки проволока скручивается и натягивается. Производится изготовление и установка в траншее армирующих конструкций.

Расстояние от опалубки до горизонтальных поперечных прутов не должно быть менее 5 см, чтобы избежать воздействия влаги из почвы на арматуру.

Для изоляции опалубки от бетона при условии дальнейшего применения досок в другом месте можно выстелить перед заливкой стены фундамента полиэтиленовой пленкой выше уровня опалубки.

Второй этап – подготовка и заливка бетонного раствора. Вариантов заливки несколько:

Можно приобрести готовый бетон у фирмы-производителя. Для этого нужно обеспечить пути подъезда цементовоза к строительной площадке. Трудоемкость процесса значительно снижается, однако неизвестно, какого качества бетон будет привезен.

При помощи бетономешалки, либо вручную приготавливать смесь на строительной площадке. Работать становится тяжелее, но есть и плюсы – во-первых, цементовоз не везде проедет. Во-вторых, количество произведенного бетона отрегулировать намного проще, чем заказать навскидку какой-то объем, а потом его либо не хватит, либо возникнет вопрос – куда девать излишки.

И третье – точно известно, какого качества изготовляемый бетон, сколько в нем цемента, песка, щебня. При любой технологии заливки фундамента не следует делать больших перерывов в подаче бетона, чтобы получилась монолитная конструкция, а не набор отдельных фрагментов.

Для портландцемента марки М400 оптимальный состав бетона для фундамента – 1 цемента, 3 песка, 3-4 щебня. Вначале раствор тщательно перемешивают на сухую, постепенно добавляя воду в бетономешалку, добиваясь консистенции бетона визуально примерно как у магазинной сметаны.

Чтобы эффективно работать с бетономешалкой, понадобится как минимум два человека – один готовит раствор, второй в ведрах его носит и заливает в подготовленную траншею.

Из пластификаторов в бетон можно добавить полипласт, из расчета не более 0.8% от массы смеси. На упаковке полипласта приведена пошаговая инструкция по применению при заливке бетона.

Еще более простой вариант – добавить немного стирального порошка, жидкого мыла либо жидкого стекла в раствор в пропорции примерно 2 столовых ложки на ведро цемента.

Пластификатор уменьшает расход цемента, увеличивает морозостойкость, механическую и антикоррозийную стойкость бетона, в случае добавления жидкого стекла придает водоотталкивающие свойства, и, в конечном счете, продлевает срок службы бетона.

Фото видов фундамента и этапов заливки

Также рекомендуем посетить:

• Цоколь фундамента
• Плитный фундамент
• Свайный фундамент
• Арматура для фундамента
• Типы фундаментов
• Опалубка для фундамента
• Устройство фундамента
• Монолитный фундамент
• Утепление фундамента
• Заливка фундамента
• Глубина фундамента
• Гидроизоляция фундамента
• Высота фундамента
• Винтовой фундамент
• Бетонный фундамент
• Фундамент из блоков
• Фундамент своими руками
• Какой фундамент лучше
• Фундамент для бани
• Расчет фундамента
• Ленточный фундамент
• Кирпичный фундамент
• Кованые калитки
• Фундамент для дома
• Фундамент под забор

Заливка бетона: мастер-класс с пошаговыми фото

Содержание публикации:
Заливка бетона: с чего начать и что понадобится
Бетонная площадка: способы и технология армирования
Как изготовить опалубку: простой способ
Как залить ровную площадку: установка маяков
Бетонировка: приготовление смеси и ее заливка

Заливка бетона своими руками, как и вся технология бетонирования в целом, является достаточно простым процессом, который при желании может осуществить даже ученик старших классов. Здесь все предельно просто и тонкостей практически нет. Условно всю работу можно представить в виде трех этапов: это сборка и установка опалубки, армирование, приготовление и заливка бетона. В этом мастер-классе вместе с сайтом stroisovety.org мы пройдем все три основных этапа бетонировки и разберемся с их тонкостями и особенностями.

Бетонирование площадки фото

Заливка бетона: с чего начать и что понадобится

Начать бетонирование площадки нужно с ее подготовки, если быть совсем точным, то понадобится спланировать заливаемый участок и сделать его как можно ровнее. Следует понимать, что каждая яма – это лишний бетон и трудозатраты на его приготовление, а каждый бугор – это слабое место, которое может дать трещину. Грунт планируется практически в идеальную плоскость, об уровне здесь не говорю, так как в большинстве случаев площадки под тот же автомобиль делаются под наклоном, что обеспечивает свободный сток дождевых и талых вод. Спланированный участок нужно хорошенько утрамбовать.

Что касается материалов, то здесь многого не потребуется – для начала понадобятся ингредиенты для приготовления бетона. Их количество зависит от размеров площадки и толщины заливаемого слоя. Рассчитать необходимое количество песка, цемента, щебня, арматуры и даже готового бетона можно с помощью нашего калькулятора для расчета фундамента (марку бетона устанавливаем М200). Кроме ингредиентов для бетона, потребуется доска для опалубки, профиль для маяков и миксер в лице бетономешалки.

Бетонная площадка: способы и технология армирования

Следующее, что потребует от вас процесс бетонирования, это выполнить качественное армирование будущей бетонной площадки. Подойти к решению этого вопроса можно двумя способами: в первом случае используется арматура, которую придется увязать с помощью проволоки и сделать из нее решетку, а во второй ситуации можно применить уже готовую проволочную сетку с ячейкой 200х200 или 100х100мм. Второй способ армирования проще, но он используется для бетонирования площадок, на которые планируются небольшие и кратковременные нагрузки. Если говорить о площадке под автомобиль, то здесь лучше воспользоваться арматурой толщиной 8-10мм.

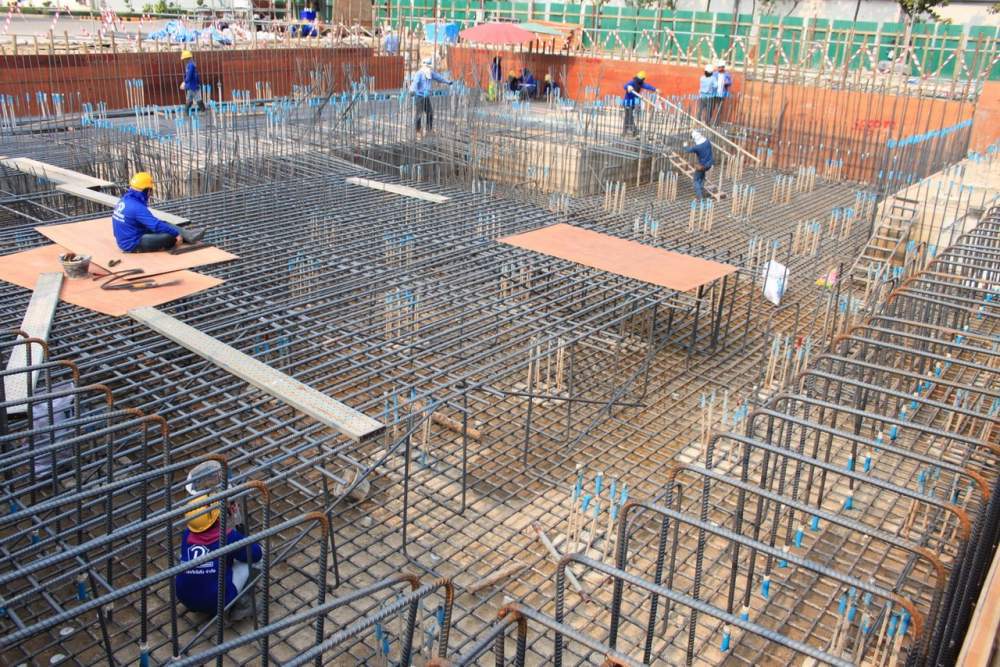

Технология бетонирования

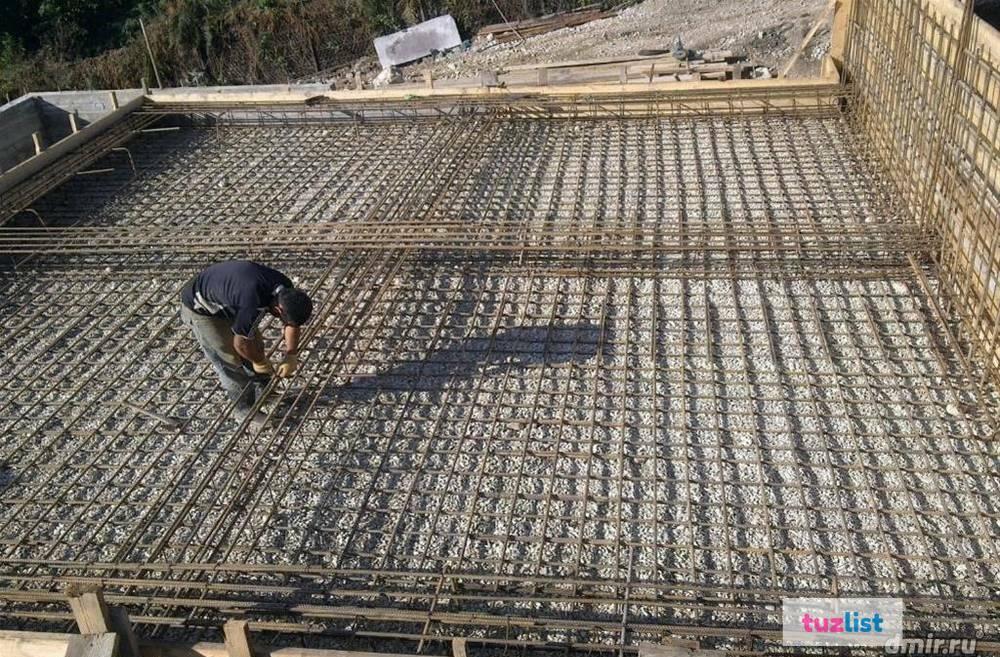

Связать каркас из арматуры просто. Вам понадобится выложить ее на бетонируемой площадке в виде решетки и связать ее в местах пересечения с помощью мягкой стальной проволоки. Варить не стоит, так как застывший железобетон получится малоподвижным и будет реагировать на мельчайшие подвижки грунта. В результате получатся трещины. Да и вообще все, что касается армирования бетона, производится без сварки.

Как изготовить опалубку: простой способ

Вопрос, как залить площадку бетоном, невозможно осуществить без установки опалубки – ни одни бетонные работы не обходятся без этого этапа работ. Бетону всегда нужно придавать необходимую форму. В случае с нашей бетонной площадкой, опалубку можно назвать элементарно простым изделием – по сути, вам понадобится просто оградить контуры площадки доской или другим подобным и подходящим материалом.

Чтобы бетон не завалил в процессе заливки такие ограждения, их нужно будет немного укрепить – с обратной стороны доски нужно вбить в грунт деревянные или металлические колья. Этого будет вполне достаточно, так как заливаемый слой бетона будет небольшим – максимум 150мм.

Как изготовить опалубку фото

Как залить ровную площадку: установка маяков

Итак, выше уже упоминалось, что в качестве маяков используются направляющие профили ud для конструкций из гипсокартона. С их помощью можно достаточно просто, а главное недорого заложить ровную плоскость для будущей площадки. Устанавливаются маяки достаточно просто – готовится стандартный раствор в пропорции 1:4 (1 часть цемента и 4 части песка), из него формируются рядки горок, в которые и вдавливается направляющий профиль. Процесс установки нужно контролировать уровнем – именно с его помощью монтируются маяки под площадку любого размера.

Процесс бетонирования фото

Если говорить о том, как забетонировать площадку большого размера, то технология установки маяков выглядит примерно следующим образом. Вдоль будущих маяков натягивается нить – обычно она крепится к штырям из круглого прута. На них с помощью гидравлического уровня делаются специальные отметки, на которые опускаются края нити. В принципе, если речь идет о плоскости, а не об уровне горизонта, то первую нить можно установить произвольно, вторую под стать ей устанавливают с помощью гидравлического уровня (точки на штырях первой нити просто переносят на вторую). После этого между нитями натягивается еще пара поперечных, на касание к которым и устанавливаются маяки – их можно будет передвигать по всей плоскости бетонирования. В более современном варианте маяки устанавливаются с помощью нивелира или лазерного уровня, при этом контролируется каждая точка крепления маяка.

Маяки крепятся через каждые 0,5м. И перед бетонировкой раствор, на который установлены маяки, должен хорошо высохнуть.

Бетонировка: приготовление смеси и ее заливка

Вопрос, как правильно заливать бетон, решается достаточно просто, но для начала несколько слов о технологии его приготовления. Замешивать раствор бетономешалкой нужно в строго определенной последовательности – любые нарушения снижают качество смеси. Для начала в емкость бетономешалки заливается вода. Потом, при уже работающем миксере в грушу засыпается цемент. Следом за ним идет щебень, который не дает цементу «схватиться» грудками или комочками (он действует как дополнительная лопасть бетономешалки). Ну а дальше идет песок. После него контролируем густоту раствора и вымешиваем его в течение 10-15мин.

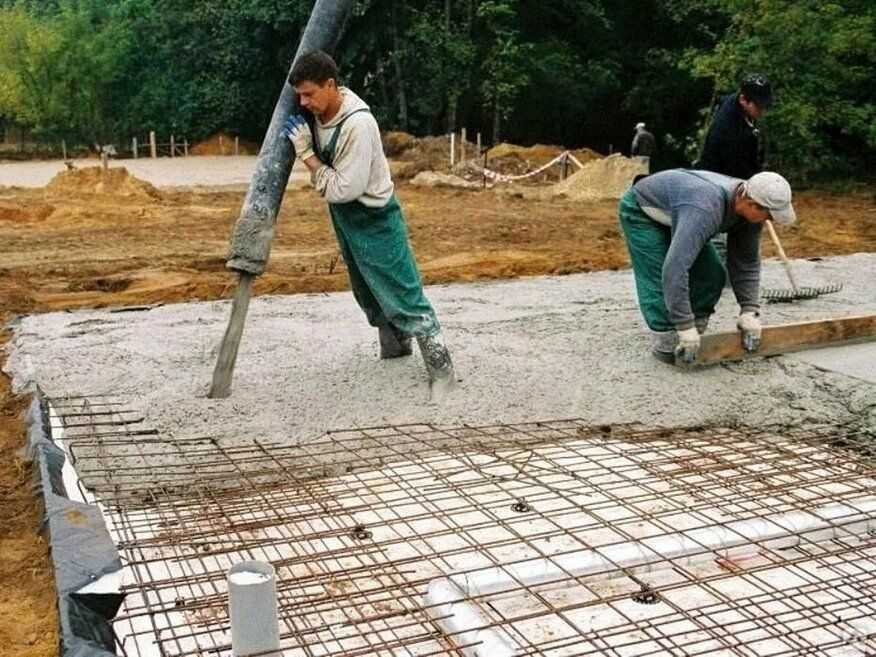

Как правильно заливать бетон

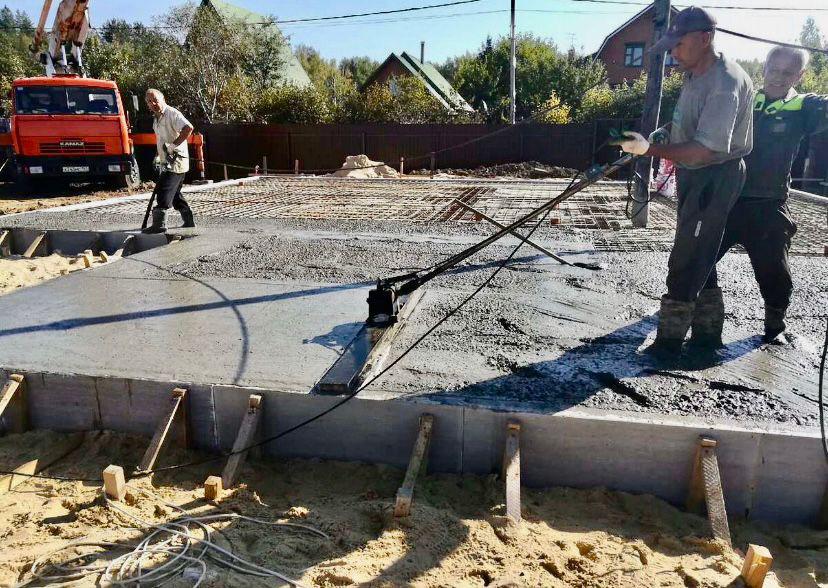

Когда раствор готов, бетон выливается между маяками и тщательно разравнивается с помощью правила или ровной и жесткой рейки. Сложного нет ничего, главное успеть выровнять поверхность, пока вода не впиталась в грунт. Если это все же произошло, то потерявший влагу бетон нужно обильно полить водой.

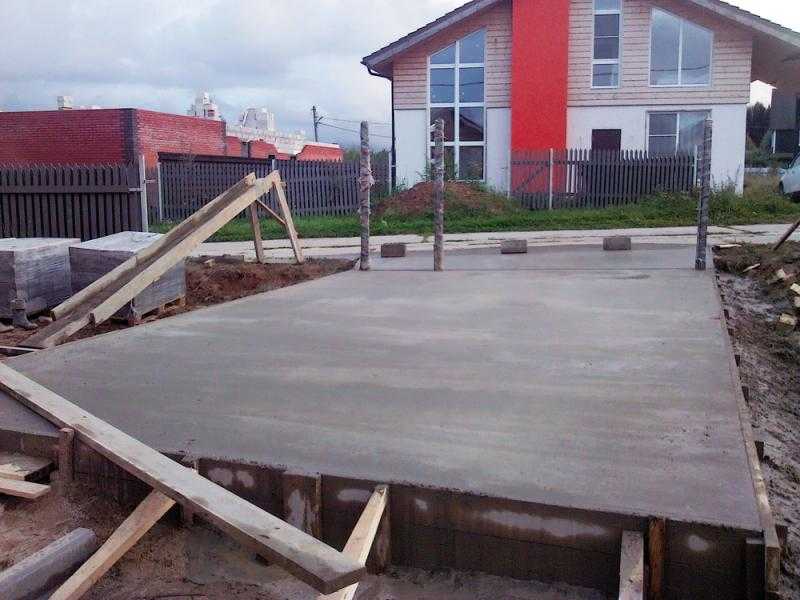

Как забетонировать площадку

В заключение несколько слов о процессе высыхания бетона. Дело в том, что эта строительная смесь должна терять влагу очень и очень медленно. От этого зависит прочность бетонного основания и его способность воспринимать большие нагрузки. После того как заливка бетона будет закончена, и он немного подстынет (сверху не будет воды), площадка накрывается целлофаном, который препятствует испарению влаги и предотвращает растрескивание бетона от быстрой потери влаги.
