Зернистость шкурки: Зернистость наждачной бумаги, виды, маркировка, таблицы
Школа инструмента » Маркировка и зернистость наждачной бумаги
Фарида
24 января 2018
Маркировка наждачной бумаги указывает на фракцию и концентрацию абразива. Отечественный ГОСТ 3647-80 определяет количество зерен разного размера на 1 квадратную единицу, но данная классификация считается устаревшей. Сегодня шкурка шлифовальная соответствует международным стандартам ISO, именно это обозначение можно встретить на обратной стороне изделия. Следует отметить, что данные старого ГОСТа и значения международных стандартов перекликаются между собой. Их соответствие можно проследить в таблице.

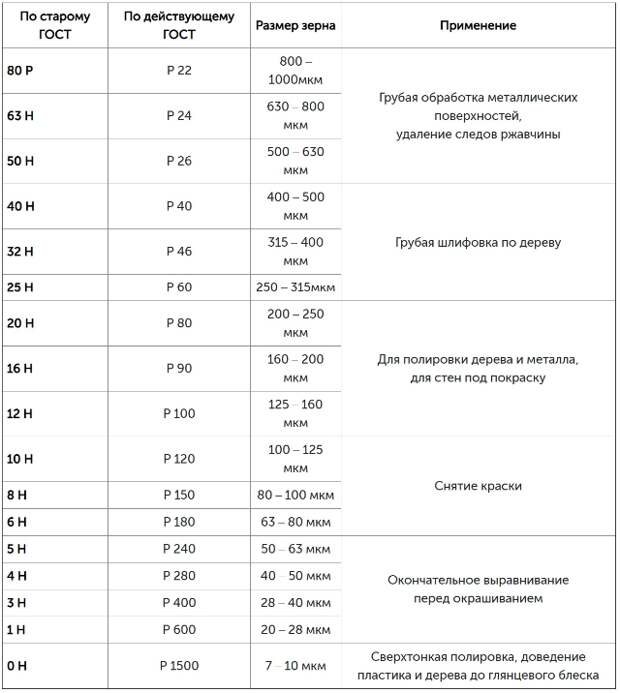

| Назначение | Маркировка по ГОСТ 3647-80 | Маркировка по ISO-6344 |
Размер зерна, мкм | |
| Крупнозернистые | ||||
| Очень грубые работы | 80-Н | P22 | 800-1000 | |
| 63-Н | P24 | 630-800 | ||
| 50-Н | P36 | 500-630 | ||
| Грубые работы | ||||
| 40-Н | P40 | 400-500 | ||
| 32-Н | P46 | 315-400 | ||
| 25-Н | P60 | 250-315 | ||
| Первичная шлифовка | 20-Н | P80 | 200-250 | |
| 16-Н | P90 | 160-200 | ||
| 12-Н | P100 | 125-160 | ||
| 10-Н | P120 | 100-125 | ||
| Окончательная шлифовка мягких пород дерева, старой краски под покраску | 8-Н | P150 | 80-100 | |
| 6-Н | P180 | 63-80 | ||

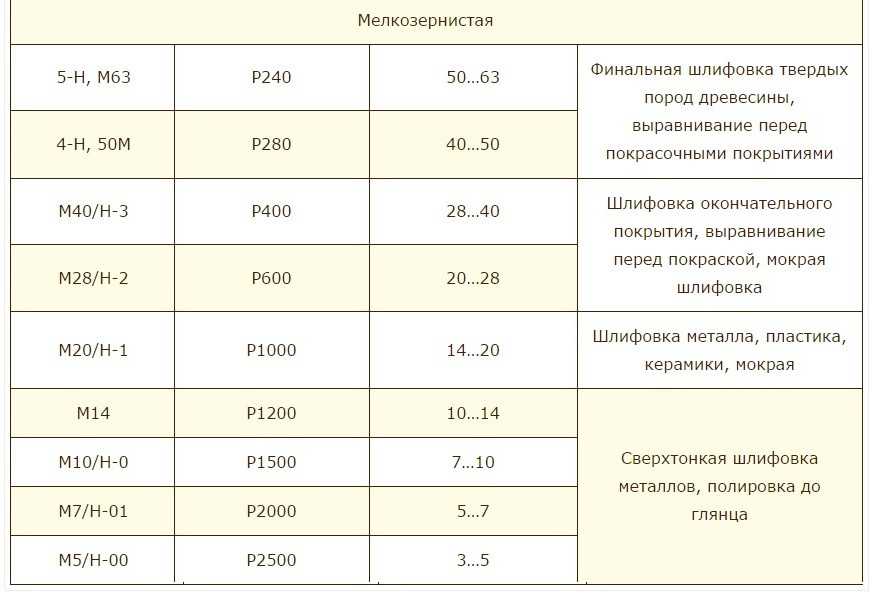

| Мелкозернистые | ||||
| Окончательная шлифовка твердых пород дерева, шлифовка между покрытиями | 5-Н,М63 | P240 | 50-63 | |
| 4-Н,М50 | P280 | 40-50 | ||
| Полировка финальных покрытий, шлифовка между покрасками, мокрая шлифовка | М40\Н-3 | 28-40 | ||
| М28\Н-2 | P600 | 20-28 | ||
| Шлифовка металла, пластиков, керамики, мокрая шлифовка | М20\Н-1 | P1000 | 14-20 | |
| Еще более тонкая шлифовка, полировка | М14 | P1200 | 10-14 | |
| М10/Н-0 | P1500 | 7-10 | ||
| М7\Н-01 | P2000 | 5-7 | ||
| М5\Н-00 | P2500 | 3-5 | ||
Основная разница старого и нового стандартов заключается в разном движении номеров в маркировке:
В ГОСТ 3647-80 значения крупности и плотности зерен уменьшаются, что вполне логично;
В новом стандарте ISO 6344 (ГОСТ 52318-2005) номер изделия увеличивается с уменьшением значения в маркировке.
Расшифровка зернистости
Буква «Р» в обозначении указывает на зернистость. Чем больше значение, стоящее за буквой, тем мельче фракция шкурки.
Р400 – известная нулёвка. Р600…Р2500 имеют мелкие фракции и почти гладкую поверхность, их зернистость не так ощутима наощупь. Такую наждачку используют для финишной полировки в промышленности.
В старом ГОСТе дела обстояли иначе. На примере 10-Н: первая цифра означает, что на поверхность изделия нанесен абразив крупностью, соответствующей ситу с ячейкой 100 мкм. Чем меньше показатель, тем меньше размер просева.
Другие обозначения
Виды наждачной бумаги различаются по составу основы и свойствам зерен. Эту информацию также отражают в маркировке изделия.
Литера «Л» указывает на листовую форму выпуска изделия. Рулонная не обозначается никак.
Буквой «М» обозначается водостойкая наждачная бумага.
Изделие с маркировкой «П» предназначено для шлифовки сухих изделий без контакта с влагой.
«1» – абразив для мягких поверхностей, «2» – для жестких.
Теги: наждачная бумага, маркировка
Выбираем наждачную бумагу для определенного вида работ
Если вы когда-либо работали с деревом или металлом, вам вряд ли нужно объяснять, что такое наждачная бумага и как она используется. Если же вы только осваиваете азы обработки этих материалов, то по использованию этого материала, вам могут понадобиться разъяснения. Начиная проект, вы можете увидеть в списке инструментов наждачную бумагу и, скорее всего, этот пункт не вызовет у вас никаких эмоций. По крайней мере до тех пор, пока вы не окажетесь в магазине перед стендом с этой продукцией и не увидите, сколько видов бумаги предлагают производители своим потребителям.
Основные правила выбора наждачной бумаги
Выбирая шлифовальную бумагу для выполнения тех или иных работ, вам придется иметь дело со следующими параметрами этой продукции:
- Вид абразива;
- Зернистость;
- Основа материала.
Не имея опыта работы, сориентироваться в этих трех характеристиках сложно, но реализовав всего 2-3 проекта, вы наверняка научитесь быстро и точно определять вид и параметры бумаги, которая идеально подойдет для выполнения той или иной задачи.
Параметры и область применения
Современные производители наждачной бумаги предлагают продукцию, изготовленную из абразивов 4 видов:
- Керамика. Такой абразив выбирают для самой грубой, черновой обработки поверхности.
- Карбид кремния. Идеален для работы по снятию лакокрасочного покрытия, а также шлифовки изделий из металла, дерева и полимерных материалов.
- Окись алюминия. Чаще всего применяется для обработки древесины, но подходит также и для цветных металлов. Является наиболее стойким к износу материалом.
- Гранат. Применяется для самой тонкой и деликатной шлифовки изделий из дерева, перед их покраской.
Важную роль играет и вид основы, на которую нанесен абразив. Самым простым и недорогим вариантом является обычная бумага. Продукция на основе простой или водостойкой бумаги не растягивается и отлично подходит для наиболее тонкой шлифовки. Недостатком можно считать невысокую стойкость основы к износу. Тканевая основа более долговечна, но при этом материал, изготовленный на ее базе, стоит дороже. Основа из ткани не боится влаги, но имеет склонность к деформации и при работе легко растягивается. Комбинированные основы сочетают в себе преимущества тканевых и бумажных основ, но является наиболее дорогой. Бумага с наклеенной на нее тканью, отлично сопротивляется к износу, не боится намокания и не растягивается. Такую наждачную бумагу используют в профессиональных целях, для обработки больших деревянных или металлических поверхностей. Наиболее прочные и долговечные абразивные материалы производят на основе фибры, но в свободной продаже встретить эту продукцию в листах или рулонах практически невозможно.
Зернистость наждачной бумаги во многом определяет область ее применения. Самый грубый абразив, с маркировкой 12-40, можно использовать для снятия краски или ржавчины. После обработки этим наждаком на поверхности обязательно останутся царапины, поэтому обработку изделия придется продолжить более мелкой шкуркой. Для грубой, черновой шлифовки нужно выбирать бумагу с зерном 40-80. Абразив такого размера поможет убрать глубокие царапины, углубления и другие неровности. Наждачная бумага средней зернистости, которая находится в диапазоне от 80 до 150, служит для удаления самых мелких дефектов. Тонкая бумага имеет зернистость 150-180 и ее используют для финишной шлифовки деревянных изделий перед окраской. В отдельных случаях также есть смысл применить и очень тонкую бумагу, с абразивом 280-240.
Существуют и более тонкие абразивные материалы на гибкой основе.
