При необходимости возведения стен частного дома, гаража или подсобных помещений, очень часто используется такой материал как пеноблоки.

Это объясняется его доступной стоимостью, простотой и быстрой монтажа.
Если у вас есть элементарные строительные навыки, то справиться с данной работой можно самостоятельно, а при наличии помощника, она выполняется еще быстрее.

Технология

Пеноблоки класть можно двумя способами, отличаются они типом используемого раствора, это может быть клей или цементный раствор.

Цементный раствор

Для его приготовления обычно используют цемент и песок в соотношении 1:4, в этом случае, толщин шва составляет 1-2 см. Преимущества в том, что раствор можно сделать самостоятельно и при его использовании, геометрические параметры блоков не имеют большого значения.

Если говорить о минусах, то для приготовления раствора понадобится время и силы, швы получаются толстыми, поэтому снижаются тепло и звукоизоляционные характеристики здания, чтобы выровнять стены, их надо обязательно штукатурить.

Клей для укладки

Клей в магазине продается в виде сухой смеси, поэтому вам остается ее только разбавить водой приблизительно 1:2.

[stextbox id=»2_znat»]При укладке пеноблоков на клей, толщина шва составляет около 2-3 мм.[/stextbox]
Преимуществами использования клея является то, что его легко готовить, получается тонкий шов, что увеличивает теплоизоляционные характеристики дома, стена получается гладкой, поэтому нет необходимости в ее выравнивании, высокие показатели адгезии.

Недостатком клея является его высокая стоимость и необходимость использования блоков, имеющих точные геометрические параметры.

Во время укладки пеноблоков, обычно проблем не возникает, но есть некоторые нюансы, соблюдение которых упростит и ускорит процесс создания дома:

• для оформления оконных и дверных проемов используются блоки U-образной формы, которые по своим размерам должны соответствовать параметрам остальных блоков;
• первый ряд всегда укладывается на цементный раствор, но сначала надо уложить слой гидроизоляции;
• для равномерного распределения нагрузки при возведении стен из пеноблоков, обязательно проводится армирование, для этого используют пруток диаметром 8 мм, он укладывается через каждые 3-4 ряда;
• чтобы уложить армопояс, в пеноблоках надо сделать штробы, а перед укладкой арматуры, их наполняют клеем;
• во время кладки, надо обязательно делать перевязку рядов, она должна составлять не меньше 12 см, но лучше всего на половину блока;
• после монтажа стен, во время обшивки их отделочным материалом, надо обязательно создавать вентиляционный зазор.

Сначала проводится закладка углов, а затем стена возводится от углов к центру. Во время укладки блоков, периодически проверяется их горизонтальность.

Для облегчения работы, рекомендуется использовать порядовки, они могут быть деревянными или металлическими. Направляющие устанавливаются вертикально в углах здания и между ними натягивают шнур, по которому проводится укладка каждого ряда.

Выполнение кладки несущих стен

Если вы решили проводить укладку пеноблоков на клей, то для выполнения указанных работ потребуются определенные навыки. Для этого подойдут только те блоки, которые имеют правильную геометрическую форму, и отклонения в их размерах будет минимальным.

Даже если выполняется кладка на клей, первый ряд пеноблоков укладывается на цементный раствор. Это необходимо для того, чтобы выровнять горизонтальную поверхность, после чего следующие ряды можно уже класть на клей.

Для самостоятельной кладки стен из пеноблоков, вам понадобятся такие инструменты:

1. емкость для клея;
2. дрель и насадка для замешивания клея;
3. кельма;
4. зубчатый шпатель;
5. строительный уровень;
6. терка или рубанок для выравнивания пеноблоков;
7. резиновый молоток;
8. штроборез;
9. болгарка или дисковая пила;
10. щетка для удаления пыли и мусора.

При выполнении монтажа стен из пеноблоков, порядок выполнения работ будет следующим:

• сначала необходимо провести проверку блоков, они должны быть ровными, не иметь сколов и повреждений, их геометрические параметры могут отличаться на минимальные значения;
• клей наносится при помощи зубчатого шпателя;
• для того чтобы каждый элемент занял свое место, для проведения его выравнивания используют киянку;
• все выявленные неровности, необходимо сразу исправлять, для этого используют терку;
• при помощи строительного уровня, надо периодически проводить проверку горизонтальности кладки;
• предварительно подготовьте перемычки, которые будут устанавливаться в местах оконных и дверных проемов.

[stextbox id=»3_na_zam»]Если пеноблок на клей уложен правильно, то стена получается идеально ровной и не требует проведения дополнительного выравнивания.[/stextbox]

Нужно ли армировать

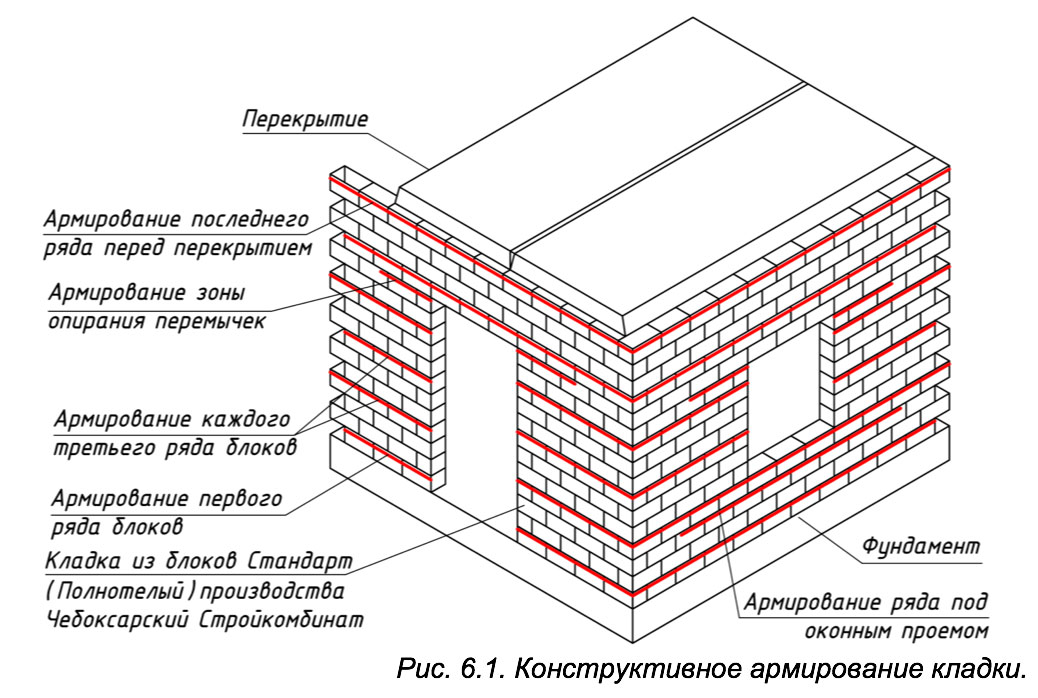

Если вы возводите дом из пеноблоков, то специалисты рекомендуют армировать кладку, делается через каждые 3-4 ряда. Данная операция позволяет увеличить устойчивость стены и не допускает появления на ней трещин.

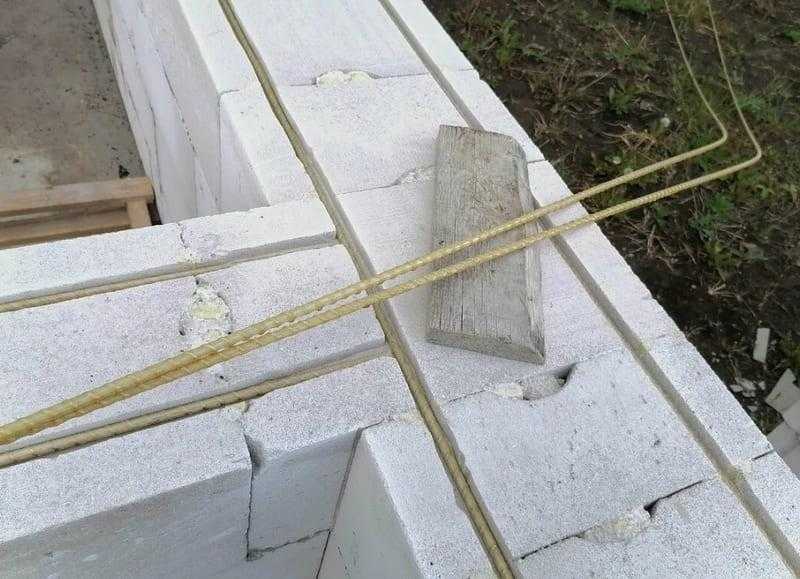

В этом случае используется арматура, для ее укладки в блоках создаются штробы, сделать их можно при помощи штробореза, болгарки или дисковой пилы.

Поверх пеноблоков сразу укладывать плиты нельзя, для этого делается верхняя обвязка, сплошной бетонный армопояс, высота которого должна быть 10-20 см. Обычно в наших широтах толщины стен из пеноблоков в 40 см вполне достаточно.

В этом случае, делают армопояс шириной 30 см, а остальные 10 см заполняют утеплителем, это позволяет увеличить теплоизоляционные характеристики дома.

Что делать с вертикальным швом?

Во время кладка наружных стен у начинающих строителей часто возникает вопрос о том, что делать с вертикальным швом, заполнять ли его клеем?

Если используются блоки с замками типа шип-паз, то они уже обеспечивают крепление блоков между собой и без клея.
Необходимо помнить, что любой шов, даже самый тонкий, является мостиком холода поэтому, чем их меньше, тем выше теплоизоляционные характеристики здания.

При решении этого вопроса, может быть несколько вариантов:

1. если будет проводиться отделка стен штукатуркой, то вертикальный шов можно клеем не заполнять;
2. при отсутствии штукатурки с одной стороны, шов заполняют наполовину, чтобы предотвратить продувание стены;
3. при большой нагрузке на блоки (более 70% прочности блоков) и при возведении ребер жесткости, вертикальный шов надо полностью заполнять клеем.

[stextbox id=»2_znat»]Горизонтальный шов должен быть заполнен клеем полностью, чтобы блок приклеивался по всей площади соприкасания.[/stextbox]

Советы специалистов

Рекомендации

• если кладка ведется на цементный раствор, то его готовят небольшими порциями;
• использовать клей можно не позже 10-15 минут, после его нанесения на блок;
• работу необходимо выполнять при температуре воздуха от 5 до 25 градусов тепла, если она выше, то надо обязательно увлажнять блоки;
• для получения более ровных и тонких швов, клей наносится при помощи зубчатого шпателя;
• клей наносят как на горизонтальную, так и на боковую поверхность пеноблоков;
• после укладки блока, его надо хорошо прижать и выровнять по вертикали и горизонтали;
• отклонения по вертикали проверяют после каждого третьего ряда;
• каждый 3-4 ряд необходимо армировать;
• все неровности перед укладкой следующего ряда зачищаются теркой и пыль убирается;
• кладку надо проводить с перевязкой.

Ошибки

1. неправильная укладка первого ряда приводит к отклонениям вертикальности стен;
2. нельзя проводить кладку во время дождя или при отрицательной температуре воздуха;
3. не полностью заполняют швы, что негативно влияет на прочность здания, его тепло и звукоизоляционные характеристики;
4. не проводят обеспыливание блоков, что ухудшает качество их соединения, от чего могут появляться трещины;
5. без армирования, прочность здания снижается;
6. проводят укладку перекрытия прямо на блоки, что может вызвать их разрушение.

Вывод

Теперь вы знаете, как проводится кладка стен из пеноблоков и видите, что указанную работу можно выполнить и самостоятельно.

Чтобы получить хороший результат, необходимо постоянно контролировать горизонтальность и вертикальность кладки, не допускать пустот в швах, правильно заложить первый ряд и углы.
Если придерживаться разработанных технологий, то вы сможете своими руками построить теплый, красивый и надежный дом.

Полезное видео

Армирование кладки, видео:

Армирование кладки из пеноблоков. Эффективные способы как армировать пеноблоки, технологические принципы, важные нюансы

Любая кладка, создаваемая из пеноблоков, требует дополнительного укрепления путём армирования.

Такое решение необходимо для улучшения эксплуатационных свойств возводимой стены в настоящем и будущем.

Грамотно подобранная и внедрённая арматурная конструкция может не только эффективно воспрепятствовать появлению растрескиваний и разломов, но также сделать стены намного прочнее и надёжнее.

Больше всего в армировании испытывают потребность межкомнатные стены, поскольку они не имеют большой толщины как, например, внешние.

С целью улучшения качества строительства любых пеноблочных стен, внешних или расположенных внутри помещения, необходимо укреплять арматурой.

Рассмотрим подробнее наиболее доступные, распространённые и действенные методики армирования стен из пеноблоков.

Важно! Армирование кладки из пеноблоков необходимо для улучшения защиты конструкции от формирования трещин и повышения общей устойчивости стен!

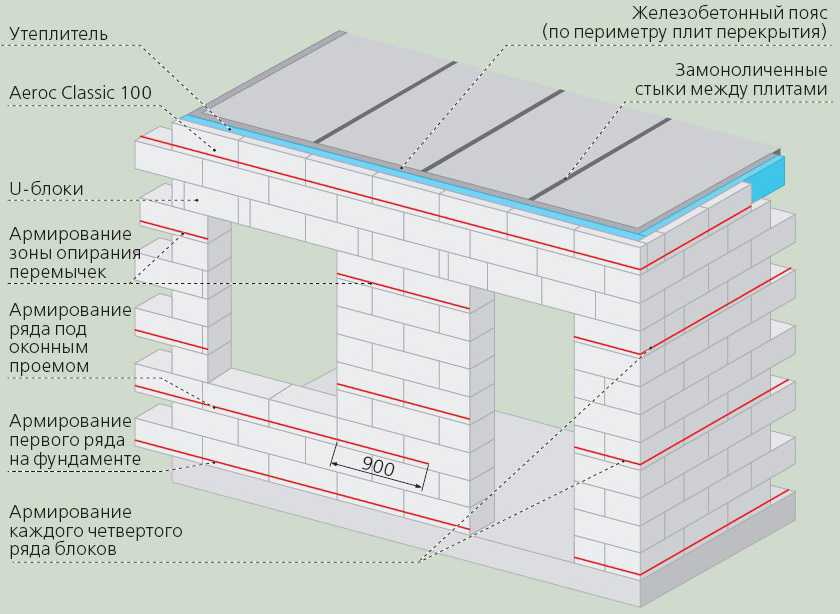

Армирование пеноблоков перед монтажом плиточных перекрытий

Упрочнение пеноблоков, которые будут впоследствии испытывать усиленную нагрузку от тяжёлых плит, необходимо для эффективного снижения точечных воздействий на стены. Для этого необходимо организовать армированный бетонный пояс, расположенный вдоль основания стены. Высота при этом должна достигать снизу около 14,0-22,0 см. Арматурный материал здесь выбирается по такому принципу – чем массивнее будут укладываемые плиты, тем толще и длиннее должны использоваться проволочные куски.

Принять к сведению! Армированный пояс, формируемый в пеноблочной стене, значительно укрепляет её, равномерно распределяет вертикальную нагрузку и способствует выравниванию кладки!

Если в конструкции пеноблоки сочетаются с кладкой из кирпича, следует делать пояс больше высоты двух кирпичных рядов. По завершении укрепляющих работ необходимо дождаться полноценной просушки и схватывания материала и только затем приступать к следующим этапам строительно-монтажных работ.

Посмотрите видео по армированию кладки из газо- и пеноблоков

Арматурное усиление пеноблоков для повышения теплоизоляции

Ещё одним вариантом применения арматуры для пеноблочных стен является усиленное укрепление для добавочной теплоизоляции помещений. Его целесообразно применять в регионах с суровым климатом, что позволяет не только противодействовать разрушающим конструкции факторам, но и сбережению уютного домашнего тепла.

Для этого нужно создавать пояс из арматуры шириной более 30,0 см. Из этого, 18,0 см уйдёт на бетонную массу и арматурную проволоку, а оставшиеся 12,0 см – на монтажное закрепление утеплительных элементов для стен. Нужно вначале залить стену арматурным поясом, а затем, после прочного схватывания и застывания, приступать к накладыванию утепления, поверх которого осуществляется базовая и, несущая декоративную функцию, внешняя облицовка.

Такой способ пеноблочного армирования единовременно улучшает теплоизолирующие характеристики постройки и существенно укрепляет структуру стены. Кроме того, плюс состоит в нетронутости внутренних пространств, поскольку армирование и утепление осуществляется только с внешней (наружной) стороны дома. В результате, уменьшения внутренней площади не происходит.

Классическая арматурная сетка

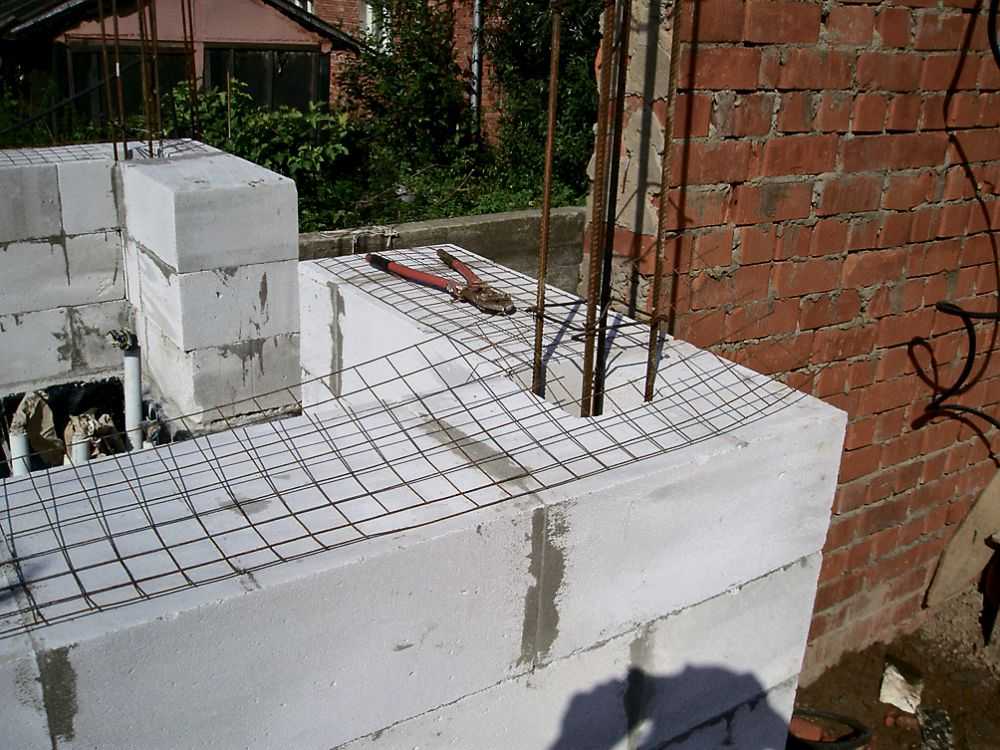

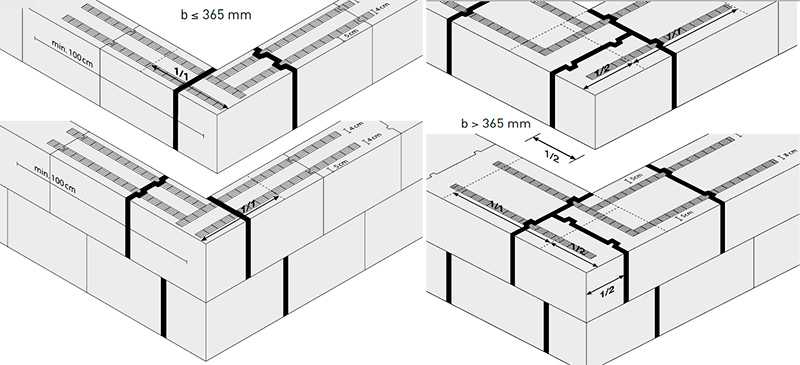

Применение в работе кладочной сетки из арматуры с целью армирования газобетона всегда актуально, поскольку такой вариант является базовым. Суть его заключается в прорезании небольших канавок (болгаркой или штроборезом) в определённых местах некоторых блоков, где будет закрепляться арматурная решётка.

Укрепляющую сетку нужно брать шириной в 4,7–6,2 мм. В ней поперечные и продольные волокна должны прочно скрепляться друг с другом заранее сваркой или проволочными связками. Эти места скрепления будут ориентиром для расчёта мест прохождения канавок в блочных элементах. Чем крупнее квадраты в решётке, тем меньше необходимо прорезать канавок. Однако, увлекаться слишком маленькими или крупными размерами ячеек не стоит – это не всегда удобно и зачастую неуместно.

В процессе размещения сетки, связочные места нужно плотно располагать в канавках и замуровывать подготовленной заранее качественной бетонной массой. Все выступающие излишки раствора шпателем сравниваются с блочной поверхностью.

Подсказка! Канавки можно вырезать непосредственно между блоками при условии возможности осуществления таких действий со стороны шовной разметки!

Армирование пеноблоков вблизи проёмов

Укрепление пеноблочной кладки способом армирования вдоль проёмов для окон и дверей нуждается в соблюдении особой аккуратности и предельной точности. Также не обойтись без приложения больших физических усилий, поскольку используемая в сетке проволока обладает максимальной прочностью и жёсткостью (в идеале).

Эта вариантная разновидность армирования является самой затратной по времени, так как требуется тщательная подборка необходимой формы проволоки. Кроме этого, много усилий прикладывается во время манипуляций с армирующими элементами из-за высокого уровня жёсткости материала.

Для укрепления пенобоков по краевым участкам проёмов (под двери и окна) следует подбирать арматуру с диаметральной толщиной примерно 4,8 мм. Обязательно нужно брать в расчёт, что углублённые в канавки прутья должны с идеальной ровностью заливаться бетоном. В результате весь комплекс не должен превышать в толщине 12,0 мм, поскольку планируются последующие утеплительные мероприятия на проёмах с целью создания качественной теплоизоляции.

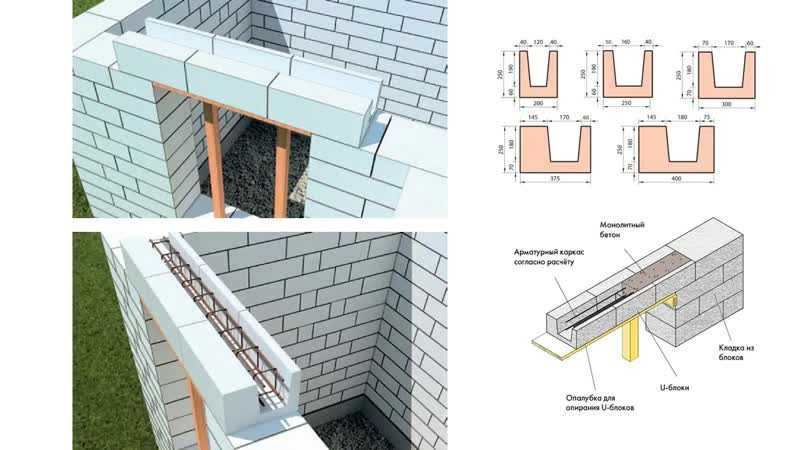

Очень удобно использовать в работе с оконными и дверными проёмами специальную арматуру для углов, которая способна укрепить краевые пеноблоки и обеспечить создание более чётких, ровных углов.

Рекомендация! Перед осуществлением монтажа нужно удостовериться в правильном соответствии всех размеров арматурной сетки, иначе обрезка выступающих фрагментов займёт много времени и может повлечь смещение всей сетки!

Заключение

Разумеется, существует ещё много методик армирования стен, сделанных их пеноблочного материала. Представленные выше способы являются наименее затратными по финансовой и временной составляющей. Они доступны и несложны в применении, поэтому практически каждый способен воспользоваться ими и выполнить качественное самостоятельное армирование.

ИЗОЛЯЦИЯ БЕТОННЫХ СТЕНОВ — NCMA

ТЭК 06-11А

ВВЕДЕНИЕ

Разнообразие стеновых конструкций из бетонной кладки предусматривает ряд изоляционных стратегий, в том числе: внутреннюю изоляцию, изолированные полости, изоляционные вставки, вспененную изоляцию на месте, гранулированные заполнители в пространствах блочного ядра и системы внешней изоляции. Каждая конструкция каменной стены имеет свои преимущества и ограничения в отношении каждой из этих стратегий изоляции. Выбор утеплителя будет зависеть от желаемых тепловых свойств, климатических условий, простоты строительства, стоимости и других конструктивных критериев.

Обратите внимание, что положение изоляции внутри стены может повлиять на положение точки росы и, следовательно, на потенциал образования конденсата. См. TEK 6-17A, Контроль конденсации в бетонных стенах (ссылка 1) для получения более подробной информации. Точно так же некоторые изоляционные материалы могут действовать как воздушный барьер, если они установлены непрерывно и с герметичными соединениями. Дополнительную информацию см. в TEK 6-14A «Контроль утечки воздуха в бетонных кирпичных стенах» (ссылка 2).

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ КИРПИЧНОЙ КЛАДКИ

Тепловые характеристики каменной стены зависят от ее стационарных тепловых характеристик (описываемых значением R или U-фактором), а также от характеристик тепловой массы (теплоемкости) стены. Стационарное состояние и массовые характеристики зависят от размера и типа каменной кладки, типа и расположения изоляции, отделочных материалов и плотности кладки. Конструкции бетонной кладочной смеси с более низкой плотностью приводят к более высоким значениям R (т. Е. Более низким коэффициентам U), чем бетоны с более высокой плотностью.

Тепловая масса описывает способность материалов накапливать тепло. Из-за своей сравнительно высокой плотности и удельной теплоемкости кирпичная кладка обеспечивает очень эффективное накопление тепла. Кирпичные стены остаются теплыми или прохладными еще долгое время после отключения отопления или кондиционирования воздуха. Это, в свою очередь, эффективно снижает нагрузку на отопление и охлаждение, смягчает колебания температуры в помещении и смещает нагрузку на отопление и охлаждение на непиковые часы. Благодаря значительным преимуществам присущей бетонной кладке тепловой массы, здания из бетонной кладки могут обеспечивать характеристики, аналогичные каркасным зданиям с более сильной изоляцией.

Преимущества тепловой массы учтены в требованиях энергетического кодекса, а также в сложных компьютерных моделях. Энергетические кодексы и стандарты, такие как Международный кодекс энергосбережения (IECC) (ссылка 5) и Стандарт энергоэффективности для зданий, кроме малоэтажных жилых зданий, стандарт ASHRAE/IESNA 90.1 (сноска 6), допускают, чтобы стены из бетонной кладки имели меньше изоляции, чем каркасные стеновые системы для удовлетворения энергетических потребностей.

Несмотря на то, что тепловой массы и присущего бетонной кладке коэффициента R/U может быть достаточно для удовлетворения требований энергетического кодекса (особенно в более теплом климате), стены из бетонной кладки часто требуют дополнительной изоляции. Когда они это делают, существует множество вариантов изоляции бетонной каменной конструкции. При необходимости бетонная кладка может обеспечить стены со значениями R, которые превышают минимальные нормы (см. ссылки 3, 4). Однако для общей экономии проекта промышленность предлагает параметрический анализ для определения разумных уровней изоляции для элементов ограждающих конструкций.

Эффективность тепловой массы зависит от таких факторов, как климат, конструкция здания и положение изоляции. Влияние положения изоляции обсуждается в следующих разделах. Однако обратите внимание, что в зависимости от выбранного метода соответствия нормам положение изоляции может не отражаться в конкретных нормах или стандартах.

Существует несколько методов, позволяющих выполнить энергетические требования IECC. Один из вариантов, предписывающие значения R IECC (Таблица IECC 502.2 (1)) требует «непрерывной изоляции» на бетонной кладке и других массивных стенах. Это относится к изоляции, не прерываемой обрешеткой или перемычками бетонных блоков кладки. Примеры включают жесткую изоляцию, приклеенную к внутренней части стены с обшивкой и гипсокартоном, нанесенным поверх изоляции, непрерывную изоляцию в стенах с полостью каменной кладки, а также наружную изоляцию и системы отделки. Если стена из бетонной кладки не будет иметь непрерывной изоляции, существует несколько других вариантов соответствия требованиям IECC: стены из бетонной кладки не должны иметь сплошную изоляцию, чтобы соответствовать требованиям IECC. См. TEK 6-12C, Международный кодекс энергосбережения и бетонная кладка, и TEK 6-4A, Соответствие требованиям энергетического кодекса с использованием COMcheck (ссылки 7, 8).

ВНУТРЕННЯЯ ИЗОЛЯЦИЯ

Внутренняя изоляция относится к изоляции, нанесенной на внутреннюю сторону бетонной кладки, как показано на рис. 1. Изоляция может быть жесткой плитой (экструдированный или вспененный полистирол или полиизоцианурат), напыляемой полиуретановой пеной с закрытыми порами, ячеистой стекло, волокнистая вата или волокнистая вдуваемая изоляция (обратите внимание, однако, что волокнистая изоляция восприимчива к влаге). Внутренняя поверхность стен обычно отделана гипсокартоном или панелями.

Внутренняя изоляция допускает обнажение каменной кладки снаружи, но изолирует кладку от внутренней части здания и, таким образом, может снизить воздействие тепловой массы.

При жесткой изоляции из плит клей используется для временного удержания изоляции на месте, пока применяются механические крепления и защитная отделка. Можно использовать обрешетку и держать ее на расстоянии от лицевой стороны каменной кладки с помощью прокладок. Пространство, созданное распорками, обеспечивает влагозащиту, а также удобное и экономичное расположение для дополнительной изоляции, проводки или труб.

В качестве альтернативы можно установить деревянную или металлическую обрешетку с утеплителем между обшивками. Размер обрешетки определяется типом изоляции и требуемым коэффициентом теплопередачи. Поскольку обрешетка проникает в изоляцию, при анализе тепловых характеристик стены необходимо учитывать свойства обшивки. Проникновение стали через изоляцию существенно влияет на термическое сопротивление, проводя тепло от одной стороны изоляции к другой. Несмотря на то, что он не такой проводящий, как металл, тепловое сопротивление древесины и площадь поперечного сечения проникновения деревянной обшивки следует учитывать при определении общих значений R. См. TEK 6-13A, Тепловые мосты в строительстве стен (ссылка 9).) Чтобы получить больше информации.

Пенополиуретан с закрытыми ячейками обычно укладывается между внутренней обшивкой. Пена наносится в виде жидкости и расширяется на месте. Надлежащее обучение помогает обеспечить качественную установку. Пена устойчива к пропусканию воздуха и водяного пара.

При использовании внутренней изоляции бетонная кладка может иметь как вертикальное, так и горизонтальное армирование с частичным или полным растворением без нарушения слоя изоляции.

Долговечность, устойчивость к атмосферным воздействиям и ударопрочность внешней стены остаются неизменными при добавлении внутренней изоляции. Ударопрочность внутренней поверхности определяется внутренней отделкой.

Рисунок 1—Примеры внутренней изоляции

ВСТРОЕННАЯ ИЗОЛЯЦИЯ

На рис. 2 показаны некоторые типичные встроенные изоляции в каменных стенах с одинарной кладкой. Интегральная изоляция относится к изоляции, помещенной между двумя слоями тепловой массы. Примеры включают изоляцию, размещенную в бетонных ядрах каменной кладки, и непрерывную изоляцию в стене с полостью каменной кладки (обратите внимание, что изолированная стена с полостью кладки также может рассматриваться как внешняя изоляция, если не учитывать тепловой эффект массы облицовки).

Со встроенной изоляцией часть тепловой массы (каменная кладка) находится в непосредственном контакте с воздухом в помещении, что обеспечивает превосходные преимущества по тепловой массе, при этом допуская открытую каменную кладку как снаружи, так и внутри.

Полые стены с несколькими витками содержат изоляцию между двумя витками каменной кладки. Непрерывная изоляция полости сводит к минимуму тепловые мосты. Ширину полости можно варьировать для достижения широкого диапазона значений R. Изоляция полости может быть жесткой плитой, напыляемой полиуретановой пеной с закрытыми порами или сыпучим наполнителем. Для дальнейшего повышения тепловых характеристик жилы резервного витка могут быть изолированы.

Когда в полости используется изоляция из жестких плит, сначала выполняется внутренняя кладка. Изоляция предварительно вырезается или надрезается производителем для облегчения размещения между стенными анкерами. Плитную изоляцию можно прикрепить с помощью клея или механических застежек. Плотные стыки между изоляционными плитами максимизируют тепловые характеристики и уменьшают утечку воздуха. В некоторых случаях стыки между досками заделываются расширяющимся валиком герметика, герметизируются или заклеиваются лентой, чтобы действовать как воздушный барьер.

Интегральная изоляция, помещаемая в сердцевины кирпичной кладки, обычно представляет собой вставки из формованного полистирола, пенопласта или гранулированного наполнителя из вспененного перлита или вермикулита. Что касается обрешетки, используемой для внутренней изоляции, то при определении тепловых характеристик стены необходимо учитывать тепловое сопротивление стенок бетонной кладки и любых залитых раствором ядер (см. TEK 6-2C, ссылка 3, для табличных значений R стены с теплоизоляцией). При использовании изоляции активной зоны изоляция должна занимать все незалитые пространства активной зоны (хотя некоторые жесткие вставки сконфигурированы для размещения арматурной стали и цементного раствора в одной ячейке).

Изоляция, вспененная на месте, устанавливается в ядрах каменной кладки после возведения стены. Установщик либо заполняет сердечники сверху стены, либо закачивает пену через небольшие отверстия, просверленные в кладке. Пены могут быть чувствительны к температуре, условиям смешивания и другим факторам. Поэтому следует тщательно следовать инструкциям производителей, чтобы избежать чрезмерной усадки из-за неправильного смешивания или укладки пены.

Вставки из полистирола могут быть помещены в ядра обычных каменных блоков или использованы в блоках специальной конструкции. Вставки доступны во многих формах и размерах, чтобы обеспечить диапазон R-значений и приспособиться к различным условиям строительства. В предварительно утепленной кладке вставки устанавливаются заводом-изготовителем. Также доступны вставки, которые устанавливаются на строительной площадке.

Бетонные блоки специальной конструкции могут включать ребра уменьшенной высоты для размещения вставок в ядрах. Такие полотна также уменьшают тепловые мостики через каменную кладку, поскольку уменьшенная площадь полотна обеспечивает меньшую площадь поперечного сечения для теплового потока через стену. Чтобы еще больше уменьшить тепловые мосты, некоторые производители разработали блоки бетонной кладки с двумя поперечными перемычками, а не с тремя.

Вертикальная и горизонтальная арматура, залитая цементным раствором в ядра бетонной кладки, может потребоваться для обеспечения прочности конструкции. Сердечники, подлежащие заливке, изолируют от стержней, подлежащих изоляции, путем нанесения раствора на перемычки, ограничивающие раствор. Гранулированная или пенопластовая изоляция помещается в незалитые ядра внутри стены. Затем определяется тепловое сопротивление на основе среднего значения R площади стены (см. TEK 6-2C, ссылка 3, для объяснения и примера расчета). Некоторые жесткие вставки предназначены для размещения арматурной стали и цементного раствора, чтобы обеспечить как тепловую защиту, так и конструкционные характеристики. При использовании вкладышей в конструкциях с цементным раствором должны быть соблюдены минимальные размеры пространства для цементного раствора, требуемые нормами (см. TEK 3-2A, ссылка 10).

Гранулированные наполнители укладываются в сердцевины кирпичной кладки по мере возведения стены. Обычно заливки заливают прямо из мешков в сердечники. Обычно происходит небольшое урегулирование, но оно оказывает относительно небольшое влияние на общую производительность. Гранулированные наполнители имеют тенденцию вытекать из любых отверстий в стеновой системе. Следовательно, дренажные отверстия должны быть снабжены антикоррозионными экранами внутри или фитилями, чтобы удерживать наполнитель и обеспечивать отвод воды. Пчелиные отверстия или другие зазоры в растворных швах должны быть заполнены. Кроме того, забуриваемые анкеры, размещаемые после изоляции, требуют специальных процедур установки, чтобы предотвратить потерю гранулированного наполнителя.

Рисунок 2 — Примеры интегральной изоляции

ВНЕШНЯЯ ИЗОЛЯЦИЯ

Внешние теплоизолированные каменные стены — это стены, которые имеют изоляцию на внешней стороне тепловой массы. В этих стенах непрерывная внешняя изоляция покрывает каменную кладку, сводя к минимуму эффект тепловых мостов. Это помещает тепловую массу внутрь изоляционного слоя. Внешняя изоляция удерживает кирпичную кладку в прямом контакте с кондиционированным воздухом внутри, обеспечивая наибольшую выгоду от тепловой массы из трех стратегий изоляции.

Внешняя изоляция также снижает потери тепла и движение влаги из-за утечки воздуха, когда стыки между плитами изоляции герметизированы. Внешняя изоляция сводит на нет эстетические преимущества открытой кладки. Кроме того, изоляция требует защитной отделки для поддержания долговечности, целостности и эффективности изоляции.

При устройстве наружной штукатурки применяется армирующая сетка для усиления отделочного покрытия, повышения трещиностойкости и ударопрочности. Для этого используется сетка из стекловолокна, коррозионностойкая плетеная сетка или металлическая решетка. После того, как сетка установлена, через изоляцию вставляются механические крепежные детали, которые надежно закрепляются в бетонной кладке. Механические застежки могут быть металлическими или нейлоновыми, хотя нейлон ограничивает потери тепла через застежки.

После механического крепления утеплителя и армирующей сетки к кладке на поверхность наносится шпателем финишное покрытие. Эта поверхность придает стене окончательный цвет и текстуру, а также обеспечивает устойчивость к атмосферным воздействиям и ударам.

Рисунок 3—Пример наружной изоляции

ПРИМЕНЕНИЕ НА НИЖНЕМ УРОВНЕ

В стенах из каменной кладки ниже уровня земли обычно используется конструкция стены с одинарной поперечиной, которая может обеспечивать внутреннюю, встроенную или внешнюю изоляцию.

Внешняя или встроенная изоляция эффективна для снижения внутренней температуры и смещения пиковых энергетических нагрузок. Типичная обшивка, используемая для внутренней изоляции, обеспечивает место для прокладки электрических и водопроводных линий, а также удобна для установки гипсокартона или другой внутренней отделки.

При использовании наружной или встроенной изоляции архитектурные блоки из бетонной кладки обеспечивают законченную внутреннюю поверхность. Использование гладких фасонных элементов в основании стены облегчает стяжку плиты. После отливки плиты к гладкому первому ряду можно приложить формовочную полосу, которая также служит дорожкой для электропроводки. Остальная часть стены может быть построена из гладких, разрезных, разрезных ребристых, шлифованных, ребристых или других архитектурных бетонных блоков.

Изоляция на внешней стороне подземных частей стены временно удерживается на месте с помощью клея до тех пор, пока не будет уложена засыпка. Та часть жесткой доски, которая выступает над землей, должна быть механически закреплена и защищена.

Каталожные номера

1. Контроль конденсации в бетонных стенах, ТЭК 6-17А. Национальная ассоциация бетонщиков, 2000 г.
2. Контроль герметичности стен из бетонной кладки, ТЭК 6-14А. Национальная ассоциация бетонщиков, 2011 г.
3. R-значения и U-факторы одинарных стен из бетонной кладки Wythe, TEK 6-2C. Национальная ассоциация бетонщиков, 2013 г.
4. R-значения стен из бетонной кладки Multi-Wythe, ТЭК 6-1С. Национальная ассоциация бетонщиков, 2013 г.
5. Международный кодекс энергосбережения. Совет по международному кодексу, 2003, 2006 и 2009 гг.
6. Стандарт энергоэффективности для зданий, кроме малоэтажных жилых зданий, стандарт ASHRAE/IESNA 90.1. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Общество инженеров по освещению, 2001, 2004 и 2007 гг.
7. Международный кодекс энергосбережения и бетонная кладка, TEK 6-12C. Национальная ассоциация бетонщиков, 2007 г.
.
8. Соответствие требованиям энергетического кодекса с помощью COMcheck TEK 6-4A. Национальная ассоциация бетонщиков, 2007 г.
.
9. Тепловые мосты в строительстве стен, ТЭК 6-13А. Национальная ассоциация бетонщиков, 1996 г.
.
10. Заливка стен бетонной кладкой, ТЭК 3-2А. Национальная ассоциация бетонщиков, 2005 г.

NCMA TEK 6-11A, редакция 2010 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

НЕОБЫЧНАЯ ИДЕЯ: ДОМА ИЗ ПЕНЫ

НЕОБЫЧНАЯ ИДЕЯ: ДОМА ИЗ ПЕНЫ

)

Стремление к энергосберегающим строительным материалам обнаруживает маловероятный вариант.

По

• ДЖЕЙМС ТОРНЕР

Опубликовано 7 августа 2007 г.

Превращение пенопласта в строительные блоки

— Укладывайте полые блоки пенопласта на стальные арматурные стержни, выступающие из бетонного фундамента дома.

— Закрепите пенопластовую стену распорками и залейте влажным бетоном зазоры в блоках.

— Полученная сплошная бетонная стена имеет пенопластовую оболочку, которая служит изоляцией и звукоизоляцией.

Как вам такая трудная продажа в подверженной ураганам Флориде: стройте свои дома и офисы из материала, который на несколько градусов отличается от упаковочного арахиса.

«Я постоянно слышу: зачем мне строить дом из пенопласта или кофейных чашек?» — сказал Грей Райдаут из Carroll’s Building Materials, петербургской компании по поставкам бетона и каменной кладки с годовым оборотом 9 миллионов долларов.

Но стремление к энергоэффективному строительству, являющееся частью экологической кампании, которую отстаивает губернатор Чарли Крист, заставляет по-новому взглянуть на пену. Технология двухдесятилетней давности заключается в возведении стен из пустотелых, соединенных между собой пеноблоков, ребристости их стальными стержнями и заливке щелей бетоном.

Полученная сплошная стена имеет дополнительные дюймы изоляции, эффективно защищающие от жары и сырости Флориды. Хлипкость тоже не проблема. Сторонники настаивают на том, что конструкция из пенопласта выдерживает ярость всех, кроме самых сильных штормов.

«По сути, это делает здание похожим на хранилище», — сказал Дэйв Пиггот из First Florida Contracting Services в Клируотере.

Два года назад компания Пиггота доставила здание из пеноматериала для обувного магазина Happy Feet Plus из Биркенстока на 19-й улице США.. В сочетании с теплоотражающей крышей Happy Feet экономит около 40% расходов на кондиционирование воздуха.

Компания Райдаут является главным дистрибьютором во Флориде изолированных бетонных форм BuildBlock, или ICF. Блоки изготавливаются из пластиковых гранул в термообработанных формах компанией Speedling Inc. в Сан-Сити.

Когда дело доходит до В строительной отрасли в целом производство пенопласта почти не упоминается как нишевый игрок. Начнем с того, что использование пеноблоков стоит примерно на 5 процентов больше, чем использование стандартных бетонных блоков (но это может окупиться за несколько лет экономии энергии).Эта надбавка , в сочетании с заблуждениями о том, что пена ненадежна, достаточно, чтобы отпугнуть крупных строителей.0005

Компания Carroll’s поставила блоки для трех домов Habitat for Humanity в округе Пинеллас. Простота подъема блоков была преимуществом проектов, поскольку они зависели от волонтерского труда.

Ожидается рост коммерческих приложений. Подрядчик из Форт-Майерса уже испытал возможности материала, успешно возведя 11-этажные башни-близнецы из пеноблоков. Известный застройщик из Санкт-Петербурга Грэди Приджен поинтересовался возможностью использования таких методов зеленого строительства в своих проектах.

«Это не только для толпы хиппи-диппи, умирающих от галстуков», — сказал Райдаут. На самом деле, некоторые сторонники зеленого пуризма берут пену на вооружение. Причина? Он сделан из нефти. Недавний рост цен на нефть увеличил стоимость блоков примерно на 25 процентов.

Тем не менее, поскольку энергоэффективность становится проповедью в Таллахасси, ожидайте, что нетрадиционное станет все более традиционным.

Пиггот сказал: «Это никуда не денется. В будущем в Пинелласе будет больше зеленых зданий.»

Up next:ЛЮБОВНОЙ ТРЕУГОЛЬНИК ПРИВЕЛИ К СМЕРТИ, ГОВОРЯТ ДЕПУТАТЫ

• Новый ресторан Криса Понте приносит изысканные блюда в Мидтаун ТампаРанее сегодня• Жизнь и культура

• В заливе Тампа пропеллеры лодок убили водоросли. Новый картографический проект может помочь.Ранее сегодня• Новости

• Реклама

• Серия «Три маленьких слова» поднимает ireNov. 30 октября 2021 г.• Архив

• Ссылки на архив «Три маленьких слова» нояб. 30 января 2021 г. • Архив

• Паско Мотоциклист: «Я не мог жить с самим собой, зная, что я сделал» декабря. 7 декабря 2020 г. • Магазин деликатесов Pasco

• Палм-Харбор собирает сотни велосипедов для детей из малообеспеченных семей.
