Как найти обрыв провода в стене своими руками

Если в квартире потух свет или не работает розетка, это может возникнуть из-за обрыва электрического провода.

Для устранения неисправности нужно пригласить профессионального электрика или попробовать найти повреждение и устранить его самостоятельно.

Рассмотрим, как найти обрыв провода в стене, какие приборы понадобятся для диагностики и как устранить неисправность.

Содержание

• Причины повреждения проводки
• Инструменты для обнаружения неисправности
• Определяем неисправность тестером
• Ищем место обрыва
• Самый быстрый способ обнаружения неисправности
• Дедовские способы
• Устранение неисправности

Причины повреждения проводки

Провода могут повредиться при ремонте

Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.

На неисправность в работе электросети указывает:

• частое срабатывание автомата на щитке;
• искрение;
• короткое замыкание;
• отсутствие фазы, нуля по отдельности или обеих одновременно.

Рассмотрим в таблице классы неисправностей и их характеристики:

№	Класс неисправности	Характеристика
1	Первый	Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов.
2	Второй	Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию.
3	Третий	В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока.

Наиболее часто обрыв происходит в местах соединения проводов и подключения проводников к контактам. Эти неполадки сравнительно легко обнаруживаются и ремонтируются. Небольшие повреждения могут дать о себе знать через длительное время.

Инструменты для обнаружения неисправности

Существуют инструменты, с помощью которых можно найти неисправность в электрической системе:

№	Вид инструмента	Характеристика

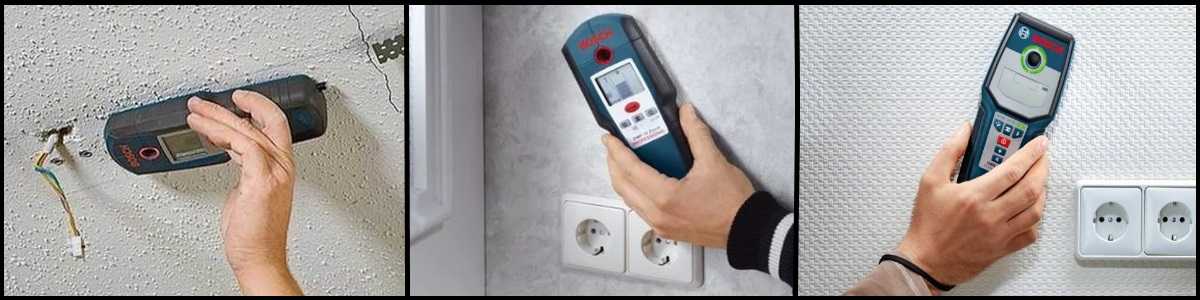

1	Отвертка с индикатором	Это самое простое и недорогое устройство. Индикатор способен указать на поврежденную зону, расположенную не более, чем в 30 см от места диагностики.
2	Трассоискатель	Разработан для нахождения скрытого или открытого кабеля, находящегося под напряжением, с целью устранения его обрыва без повреждения изоляции в токопроводящих коммуникациях.
3	Сигнализатор Е 121, называют его «дятлом»	С помощью этого простого прибора можно прозвонить наличие провода на глубине 7 см.
4	Сигнализатор MS	Одинаково реагирует на проводник тока и металлические элементы арматуры. Не показывает фольгированный кабель. За счет недорогой стоимости подходит для частного пользования.

Для устранения неполадок в электрической сети понадобится пассатижи, изоляционная лента и острый нож с изолированной ручкой.

Определяем неисправность тестером

Тестер покажет, подается ли напряжение на счетчик

Если в квартире пропало электричество, с помощью тестера определяем, подается ли напряжение на счетчик. Предварительно в щите выключаем автоматы. Если в щитке нет тока, значит обрыв произошел до счетчика. Если ток есть, значит обрыв в квартире.

Все токоведущие кабели располагаются в вертикальном и горизонтальном положении, их повороты выполняют под прямым углом. Такая схема монтажа проводов упрощает поиск проводников, ведущих от розетки к коробке.

Иногда для устранения поломки просто нужно заменить предохранители. Часто кабели перегорают в разводных коробках.

Ищем место обрыва

Первым делом отключите электропитание

Прежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.

Чтобы найти, какой участок электрического провода поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:

• коробками;
• коробкой и розеткой;
• коробкой и выключателем;
• коробкой и осветительным прибором.

Чтобы найти место обрыва или повреждения электропроводки между выключателем и коробкой, понадобится однополюсный индикатор напряжения.

Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.

Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.

Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.

Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.

Если фаза не доходит до выключателя, это говорит о том, что провода поменяны местами между выключателем и коробкой. Ищем неисправность, правильно соединяем провода. В этом случае выполнять замену лампочек даже при выключенном выключателе опасно.

Самый быстрый способ обнаружения неисправности

Над участком обрыва сигнал прервется

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.

Последовательность поиска поврежденного участка:

1. Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
2. Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:

При обрыве нулевого провода нужно быть осторожным, розетка может ударить током.

Дедовские способы

Раньше, когда не было под рукой приборов, умудрялись найти поврежденный участок с помощью приспособлений, рассмотренных в таблице:

№	Способ	Применение
1	Ищем место прохождения кабеля на глаз	Если поломка случилась во время проведения ремонта, когда со стены сняты старые обои, можно увидеть штробу для укладки кабеля, проходящую вдоль стены. Есть шанс найти место проводки под штукатуркой или шпаклевкой, если она идет полосой. Но если оштукатурена вся стена, визуально определить место расположения штробы не получится.
2	Приемник или радио	Настраиваем аппарат на среднюю волну. Водим им вблизи стены, прислушиваясь к искажению звука и потрескиваниям. Над поврежденным участком характер помех поменяется или они вообще исчезнут.
3	Микрофон, подключенный к проигрывателю	Водим им по стене по аналогии с приемником. В месте прохождения кабеля под напряжением, возникнут помехи. В месте обрыва они прекратятся или их характер изменится.

С помощью вышеописанных дедовских методов определить поврежденное место можно с погрешностью 150—200 мм.

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

1. Отключаем проводник с фазой.
2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
4. Разводим концы оборванного проводника.
5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.

Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Обрыв проводки, диагностика и инструменты, используемые для нее

Правильное функционирование электрических приборов напрямую зависит от исправности проводки. Обрыв проводки представляет собой серьезную неисправность, опасную для жилого помещения. Поиск места обрыва требует обладания определенными знаниями и навыками.

Содержание

• 1 Обрыв проводки разного типа
• 2 Находим фазу и ноль в проводке
  • 2.1 Отвертка с индикатором
  • 2.2 Использование тестера
• 3 Особенности диагностики проводов в стене из бетона и кирпича

Наша статья поможет понять, как может быть выявлен обрыв проводки самостоятельно и какие требуются инструменты для этого.

Обрыв проводки разного типа

Существует два вида электрической проводки:

• открытая проводка;
• скрытая проводка.

Как видно из названия, открытый вид проводки предполагает возможность быстрого ее ремонта и обслуживания. Расположенные в специальных коробах электрические провода доступны, их можно легко продиагностировать и заменить при поломке.

Скрытая проводка располагается в толще стены. Обнаружить ее бывает достаточно сложно, использовать для этого требуется специальный прибор. О том, как выявить скрытую проводку, можно прочитать в следующей статье нашего сайта. Применение мультиметр или индикаторной отвертки позволит выполнить поиск скрытой электрической проводки быстро и результативно.

Читайте также Как выбрать мультиметр

Находим фазу и ноль в проводке

При обнаружении обрыва проводки необходимо выявить, какой тип провода поврежден — фаза либо ноль. Для данного вида диагностики потребуется специальная отвертка, оснащенная индикатором. С ее помощью можно «прощупать» контакты и выявить недействующий.

При наличии тока в розетке в ней будет находиться один из двух контактов. При обрыве контакта в выключателе возникает следующая ситуация: один из кабелей будет находиться в нерабочем состоянии.

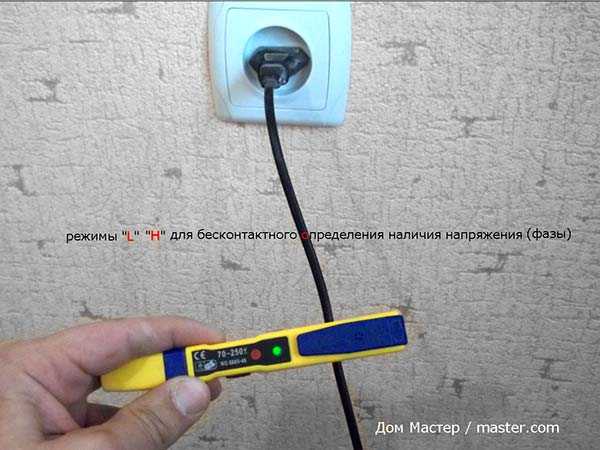

Чтобы выявить обрыв проводки, потребуется использовать такие приборы, как отвертка-индикатор и тестер. Знание особенностей их использования позволит самостоятельно выявить место произошедшего повреждения электроповодки.

Отвертка с индикатором

Отвертка-индикатор определяет наличие фазы, и это значит, что обрыв случился на нулевом кабеле. Простота обращения с данным инструментом и информативность подобного обследования сделали отвертку наиболее популярным инструментом среди любителей и непрофессионалов.

Скрытая проводка требует умения обращения с  диагностическим инструментом, и людям без специальных навыков провести диагностирование и последующий ремонт практические нереально. Обращение к специалистам позволит избежать ухудшения состояния электрической проводки и предупредит риск возникновения пожара.

Использование тестера

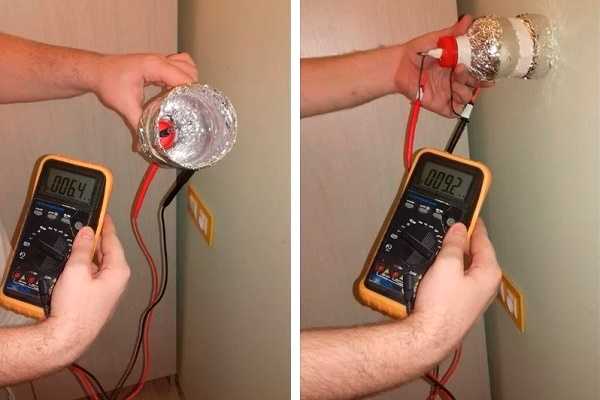

Открытая проводка предполагает получение быстрого и легкого доступа к проводам. Однако для обнаружения места разрыва будет необходимо использование специального тестера. Перед его использованием потребуется отключение подачи тока сначала на распределительный узел, затем — на сам провод. В точке вывода кабелей из самого узла потребуется выполнить первый надрез на изоляционном покрытии. Это необходимо для осуществления диагностики металлической жилы. Следующий надрез выполняется через 1 метр.

Далее осуществляется измерение сопротивления на обозначенном отрезке провода. При его наличии (даже небольшом показателе) можно сделать вывод, что обрыв проводки тут отсутствует. Подобным образом проводится диагностирование следующего отрезка провода. В той его части, где будет полностью отсутствовать сопротивление, и следует искать обрыв.

Для обнаружения места разрыва требуется продиагностировать весь провод. Следуя описанной схеме, можно с точностью до нескольких сантиметров обнаружить разрыв кабеля.

Особенности диагностики проводов в стене из бетона и кирпича

Существует специальный бесконтактный инструмент, который дает возможность самостоятельно выявить обрыв проводки. Для диагностирования ее состояния в бетонной или кирпичной стене такой прибор особенно эффективен. Необходимо помнить, что расположение электрических проводов таких стенах — только по вертикальным и горизонтальным линиям. Переходы осуществляются исключительно под углом 90°.

Простота конструкции такого устройства дает возможность проводить диагностику даже непрофессионалам. Звуковой сигнал оповестит о местоположении разрыва провода. Однако самостоятельный ремонт электрической проводки не рекомендуется, особенно при отсутствии необходимых знаний и навыков. Обращение к специалистам позволит быстро и надежно устранить разрыв проводов, предупредит ухудшение ситуации и предотвратит риск возникновения опасной ситуации.





Как найти электрический провод в стене

Перейти к содержимому Как найти электрический провод в стене

Как найти электрический провод в стене

Слепой поиск электрического провода может привести к некоторым кошмарным сценариям. Один без необходимости разрушает гипсокартон. Другой потенциально просверливает места, где находятся провода, что может привести к повреждению электричества, поражению электрическим током или другой чрезвычайной ситуации, даже к сантехнической катастрофе. К счастью, есть много способов найти провод внутри стены. Возможно, вам даже не придется искать сами провода; вам просто нужно знать, к чему они подключены, и иметь под рукой нужные инструменты.

Вот некоторые из ваших вариантов:

Искатели стоек

Провода часто проходят вдоль стоек, деревянных или металлических балок, являющихся частью каркаса стены. Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках, на которые часто опираются провода, в то время как электронный искатель гвоздей создает электрическое поле, которое позволяет ему идентифицировать более плотные области (некоторые могут обнаруживать электрические токи). Поскольку провода в стенах располагаются горизонтально, включите искатель шпилек и переместите его в этом направлении. Он загорится, покажет визуальную индикацию или издаст звуковой сигнал, если что-то найдет.

Как только вы узнаете, где находятся гвозди в гвозде, отметьте это место. Затем выключите главный выключатель и просверлите небольшое отверстие в стене. Если у вас есть камера с прицелом, отверстие может быть довольно маленьким. Вы сможете увидеть, где находятся провода. Позже дыру можно залатать обычной штукатуркой для гипсокартона.

Провод Детекторы

Для некоторых проводных детекторов провода должны быть под напряжением, а для других нет. Обычно они находятся в том же отделе хозяйственного магазина, что и искатели шипов. Устройства более высокого класса также могут обнаруживать водопровод в стене. Чтобы использовать проводной детектор, подключите передатчик к ближайшей розетке (обычно в пределах 6 футов от области поиска) и правильно держите приемник (как показано в руководстве). В зависимости от модели может потребоваться, чтобы он был прижат к стене или держался под углом. Активация передатчика/зонда отправляет сигнал, который достигает приемника после обнаружения проводов.

Трассоискатели проводов/цепей

Они часто используют радар для обнаружения электрических проводов за стенами или под землей.

Питание не обязательно должно проходить по проводу/цепи, так как детектор, в зависимости от модели, может найти даже оборванные провода. Чтобы использовать трассировщик:

1. Снимите приемник с передатчика.
2. Подключите передатчик к розетке или прижмите его к стене, если у него нет соединительного провода.
3. Подсоедините трассировщик к кабелю, торчащему из стены.
4. Включите передатчик и приемник.
5. Расположите приемник возле стены.
6. Медленно перемещайте устройство горизонтально.
7. Остановить, когда устройство начнет издавать звуковой сигнал.
8. Отметьте место карандашом.

Найдите обратный путь провода, вставив провод в розетку. Затем подключите дистанционный провод с более длинным проводом к передатчику и протяните его к розетке на другой стене. Продолжайте перемещать устройство по прямой линии и слушайте постоянные звуковые сигналы. По мере продвижения отмечайте стену вдоль пути провода.

Если устройство оснащено измерительными проводами, подключите красный провод к красному входу, а зеленый провод к черному порту. Закрепите красный провод на видимом проводе, а зеленый провод — на трубе или другом металлическом предмете для устойчивости (этот метод лучше всего подходит для строящихся или реконструируемых домов). Включите передатчик и приемник и отрегулируйте уровень чувствительности трассировщика. Он должен быть между 50% и 75%. При обнаружении провода полоса сигнала будет заполнена. Переместите устройство по прямой линии, чтобы проследить провод, отметив его местоположение перед началом ремонтных работ.

Детекторы напряжения

Найдя нужные провода, используйте детектор напряжения, чтобы проверить, находятся ли они под напряжением. Опции включают в себя тестер неоновых цепей или детектор напряжения звуковой сигнализации. Использование вольтметра обычно требует помещения металлического штифта в розетку или автоматический выключатель (в некоторых детекторах используются чувствительные к цепи зажимы, которые надеваются на изоляцию проводки). Независимо от типа, он покажет, отключена ли цепь или проверит, работает ли она правильно. Если есть путаница проводов, тональный генератор может помочь определить, какой провод куда идет при использовании на обоих концах цепи.
