Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

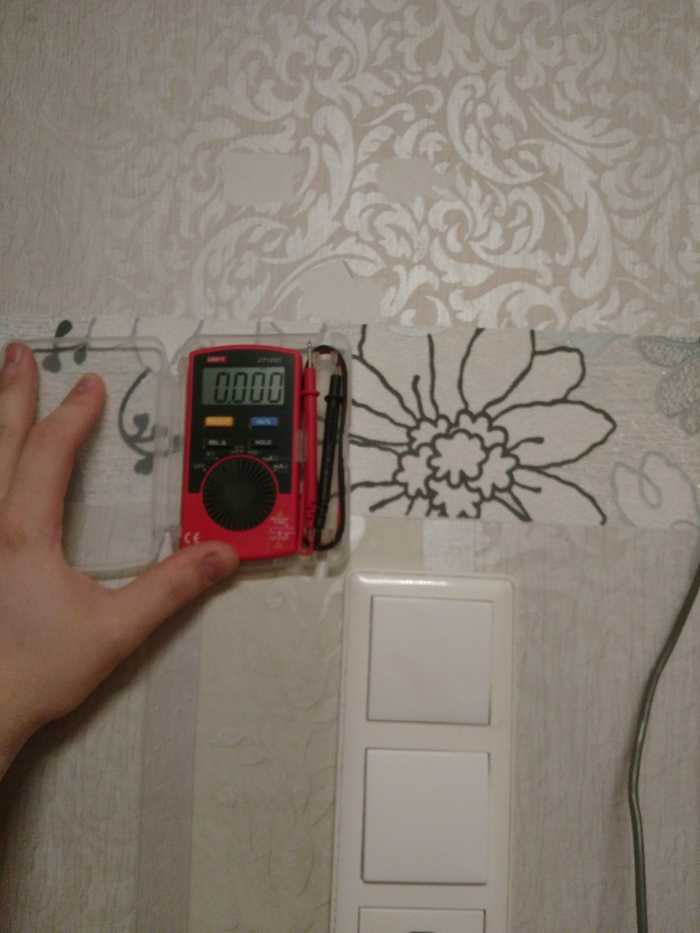

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

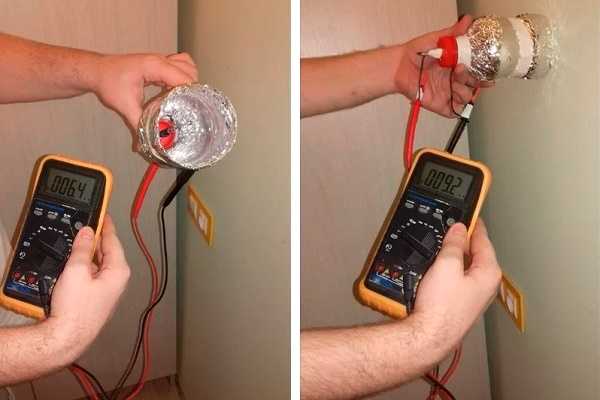

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл.

проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Определение мест повреждения скрытой проводки — Simple Cable Company

Лампочки гаснут, напряжение в розетках падает до нуля, а электроприборы превращаются в элемент интерьера… «Нет света», — констатируем в таком случае. Если электричество пропало по вине поставщика, то зачастую ничего лучшего, чем надеяться на оперативность ремонтной бригады, предпринять невозможно. Но очень часто причиной неполадок со светом становятся повреждения кабеля, который пролегает в стене «пострадавшего» помещения. И тогда либо самостоятельно, либо с помощью профессионального электрика необходимо искать место повреждения и «лечить» провод. Благо лечение – дело нескольких минут, но вот найти, где лечить – обычно проблемный и трудоемкий процесс. Постараемся выяснить, как отыскать место повреждения проводки точнее, быстрее и с наименьшим уроном для пострадавшего помещения.

В большинстве случаев внутри помещений выполняется скрытая проводка. Кабель находится в гофротрубе, которая уложена в штробы и покрыта штукатуркой. В зданиях старого фонда провод уложен прямо в штробы и также покрыт слоем штукатурки. Сверху — побелка или обои (краска, стеновые панели, гобелен и т. д.).

Хотя кабель и прячется в стене, существует вероятность его повреждения. К «травмам» могут приводить множество причин: прежде всего, никто не отменял естественное старение изоляции и жил. Особенно с годами эксплуатации портятся алюминиевые провода. А старый кабель подвержен чрезмерному нагреву, особенно в местах соединения и на сгибах. Из-за нагрева разрушается изоляция и окисляются плохие контакты. Систематические перегрузки электропроводки заметно ускоряют процессы старения.

Но и новый кабель может «болеть», в основном из-за некачественного монтажа: в местах чрезмерного излома жил, которые могут попросту перегреться или перегореть. Еще одна распространенная причина – случайный механический пробой электрических проводов при ремонтных работах.

Как результат перечисленного — короткое замыкание либо перегорания (обрывы).

Разведочные работы

Итак, если произошло ЧП, нужно прежде всего проверить напряжение на входе в помещение и исправность пробок (автоматов). Если обнаруживаем, что автоматические выключатели либо пробки во взведённом состоянии, то есть смысл искать проблему внутри дома. Если Вы обнаружили автомат в выключенном положении и при его включении он выключается, то налицо короткое замыкание. Нужно убедиться в его отсутствии в розетках, выключателях и электроприборах. А дальше ничего не остается, как приниматься за поиски повреждения внутри стен.

Чтобы хотя бы приблизительно определить местность для поисковых работ, пригодится логическое мышление, аналитические способности и минимальные теоретические знания.

Обычный правильный способ, по которому строится разводка по розеткам и выключателям – лучевой. То есть, от распределительной (дозовой) коробки к каждой розетке и выключателю подведен отдельный кабель. В любом случае поиск пойдет быстрее и эффективнее при наличии схемы электропроводки или в случае, когда точно известно, что проводку прокладывали по правилам.

Итак, нужно найти дозовую коробку и вскрыть ее. Там находятся несколько скруток. Полезно померить сопротивление между всеми линиями в распределительной коробке. Если какой-либо из них покажет близкое к нулю напряжение – это указание на подозреваемую линию, вдоль которой целесообразны дальнейшие поиски. Можно померить сопротивление между линиями выключателей и в розетках: может быть, удастся выйти на место повреждения и без участия дозовых коробок.

Если произошел обрыв, то, возможно, в какой-то части помещения свет есть. Это сокращает область поисков. Если напряжение отсутствует в одной розетке или не включается одна лампа — налицо линия, в которой произошел обрыв.

В ином случае желательно с первой распределительной коробки, проверяя наличие напряжения на ее скрутках. Если все в порядке – нужно найти следующую дозовую коробку и провести ту же процедуру, что и в первой дозе. Если какая-либо скрутка в этой дозе не подает признаков напряжения, значит, обрыв находится между дозами.

Итак, за отправную точку поисков берут последнюю распределительную коробку, подающую признаки напряжения.

Поисковые работы

И далее возможен, скажем так, очевидный, но экстенсивный путь решения проблемы: вскрывать штукатурку, начиная от этой распределительной коробки, следуя по маршруту кабеля вплоть до места повреждения. Шум и пыль, потраченные нервы и время – и все ради того, чтобы залатать кусок кабеля на участке не более чем в пару сантиметров. Вдвойне обидно, если и проводка, и ремонт относительно новый, а всего в одной точке необходимо исправить огрех.

Но даже трассу кабеля в стене далеко не всегда возможно определить. Хорошо, если его укладывали так, как предписывают правила: параллельно потолку и перпендикулярно к выключателям и розеткам. Если же в целях экономии кабель укладывался по кратчайшему пути, который точно не известен хозяину помещения, то, быть может, отслеживая его маршрут от коробки до какого-либо места назначения (другой коробки, люстры, выключателя или розетки) придется снять большинство имеющейся в комнате штукатурки. Но если даже трасса и будет вычислена успешно, то найти повреждение без вскрытия штукатурки вдоль трассы не удастся. Во избежание неоправданного разрушения ремонта, сделанного с любовью, как профессиональные электрики, так и «домашние» используют бесконтактные приборы для определения напряжения.

Парк доступных устройств достаточно велик: от пробников типа MS-58М для обнаружения проводки до профессиональных трассоискателей, позволяющих искать трассу кабеля и повреждения на трассе в различных местах прокладки – дерево, бетон, кирпич. В быту можно использовать комбинированный прибор по образцу MS-48NS. Работает контактным и бесконтактным способом, позволяя определять наличие переменного напряжения на проводнике, обнаруживать фазу, прозванивать цепь и бесконтактным способом находить кабель под напряжением, проходящий в стене.

В зависимости от типа и «профессионализма» прибора, он может помочь отыскать и обрыв, и замыкание «без шуму и пыли». Приборы показывают место повреждения достаточно точно – до 10-13 см. Таким образом можно минимизировать область «вскрытия».

Завершающий этап

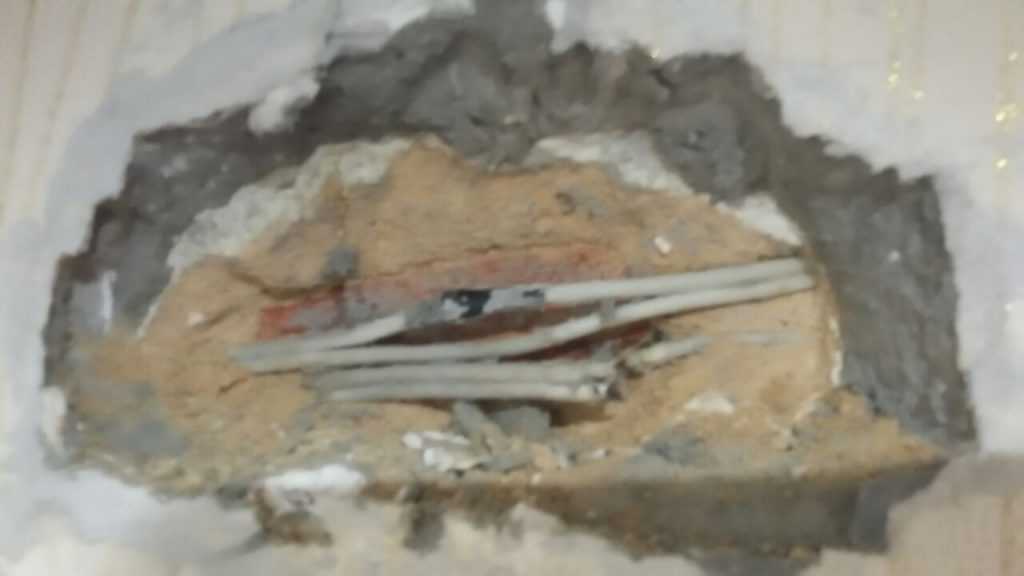

После того, как с помощью прибора место повреждения найдено, необходимо приступать к устранению «поломки». Если проводка находится в штробах, то придется делать небольшое вскрытие в области найденного участка (если оно еще не выполнено при «розыске»). Больное место излечивается с помощью простого набора инструментов и/или изоленты, после чего можно восстановить испорченный стеновой декор. Если кабель уложен в канале или трубе, то все даже проще: кабель вытягивается, ремонтируется (или даже полностью меняется участок — на выбор), снова протягивается в канал и восстанавливаются соединения в разветвительных коробках, розетках, выключателях.

После этого электроснабжение можно считать возобновленным в полном объёме.

Как найти оборванный провод в стене?

Домашние лайфхаки | Техническое обслуживание

Автор: Topfixnow Обновлено 6 декабря 2021 г.

У вас возникли проблемы с электропроводкой? Отследить оборванный провод в стене будет сложно без надлежащих инструментов и руководства. Что ж, это может быть опасным приключением, так что вам нужно быть очень осторожным. Довольно часто можно получить удар током даже при малейшей ошибке.

Если вы уверены, что проблема кроется в проводах внутри стены, вам нужна помощь умных инструментов. Инспекционная камера, тестер или мультиметр для неоновых цепей, наборы датчиков и искатель магнитных стержней могут найти точную точку внутри стены. В конце концов, вы можете решить проблему с проводкой.

Содержание

1 Знаки поврежденной проводки внутри стены
- - 1,0,1 Важные советы:
2 Трассирование Сломанного электрического стира Наборы
2.3 Инспекционная камера

3 Поиск оборванного провода в стене без инструментов

4 Связанные вопросы

4. 1 Что произойдет, если кто-то случайно поджарит/заденет провод?
4.2 Как мгновенно починить поврежденный провод?
4.3 Как предотвратить повреждение проводов внутри стен?

5 Заключение

Признаки повреждения электропроводки внутри стены

Частое срабатывание автоматических выключателей
Запах гари из определенного места или розетки
Выключатели чувствуют теплую воду 907 в прошлом Любые повреждения удар

Это явные признаки скрытого повреждения проводки.

Важные советы:

Во избежание поражения электрическим током всегда пользуйтесь электрическими перчатками.
Выключите выключатель или главный выключатель перед прямым касанием проводов.
Ознакомьтесь с законами в вашем регионе. Из соображений безопасности существуют определенные задачи, которые должны выполнять только лицензированные электрики.

Если есть сомнения относительно того, какие инструменты купить, разберитесь в функциях каждого из этих инструментов. Вот краткое руководство по каждому из полезных устройств:

1. Инспекционная камера
Это экономящий время инструмент с гибкой трубкой, на одном конце которой находится крошечная камера. Он проникает внутрь стен через маленькие отверстия и может дать вам большую информацию.

2. Магнитный искатель стержней/ Электронный искатель стержней
Если кажется, что виноват гвоздь в стене, магнитный искатель стержней поможет. Магниты притягивают металл, поэтому сильное притяжение будет признаком. Также доступны электронные искатели шипов
, которые могут обнаруживать электропроводку и металлы.

3. Наборы сигналов и датчиков
Существуют наборы сигналов и датчиков, которые помогают отслеживать провода внутри стен. Если необходимо проследить один провод и проверить, есть ли в нем электрический ток, эти наборы пригодятся.

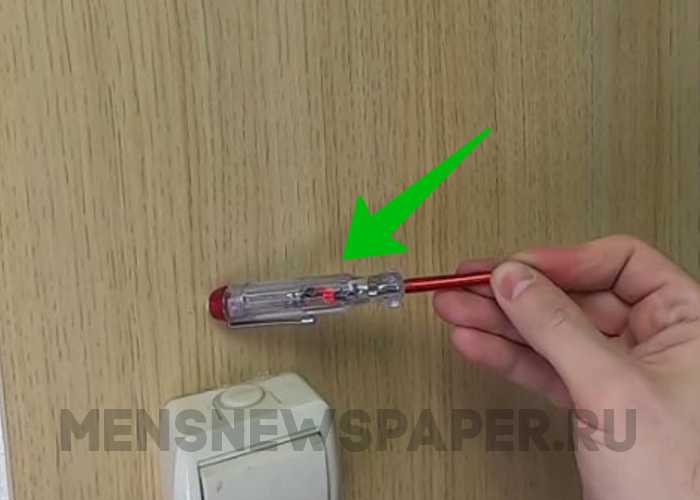

4. Мультиметр/вольтомметр или тестер неоновых цепей
Предназначен для измерения напряжения, сопротивления и силы тока. Как только проблемный провод обнаружен, это устройство может проверить, находится ли провод под напряжением. Тестер цепи
Neon также имеет аналогичную функцию обнаружения цепи под напряжением.

Поиск оборванной электропроводки с помощью инструментов

Поиск стержней

Магнитный искатель стержней может определить, не повредил ли какой-либо спрятанный в стене гвоздь в проводке. Если доступен электронный искатель шипов, он может сэкономить время, обнаружив оборванные провода.

Наборы звуковых сигналов или пробников

Если запутались несколько проводов, и один из них поврежден. Подсоедините компоненты комплекта тона или пробника к одному концу провода, чтобы проверить, находится ли он под напряжением.

Инспекционная камера

Еще один вариант — камера досмотра. Это помогает, когда вы знаете примерное местоположение, но точное положение внутри стены сомнительно. Просверлите небольшое отверстие и вставьте внутрь стены трубу камеры, чтобы увидеть, что происходит внутри.

Имеются трассировщики проводов, созданные специально для поиска проблем, связанных со скрытыми проводами. Хотя это дорогое решение, но экономит время.

Поиск оборванного провода в стене без инструментов

Если имеется чертеж электропроводки, вам не потребуется много инструментов; может работать только тестер цепи.

Заключение

Лучше обратиться за помощью к профессионалу, если вы не разбираетесь в электрических системах. Это может быть рискованно, и вы можете принести больше вреда, чем пользы. Не забудьте проверить последние доступные инструменты для разумного решения проблемы, если вы хотите сделать это самостоятельно.

Как найти электрические провода в ваших стенах — самые безопасные способы

Вы хотите установить свой новый телевизор на стене гостиной?

Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?

Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово. Верно?

Неправильно.

Зачем нужно знать об электропроводке

Бессистемное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.

Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.

Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.

Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.

Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!

Отслеживание электрических проводов в ваших стенах

Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.

Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.

Вот некоторые из них:

1. Магнитный искатель шпилек

Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.

Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.

Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.

Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.

Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.

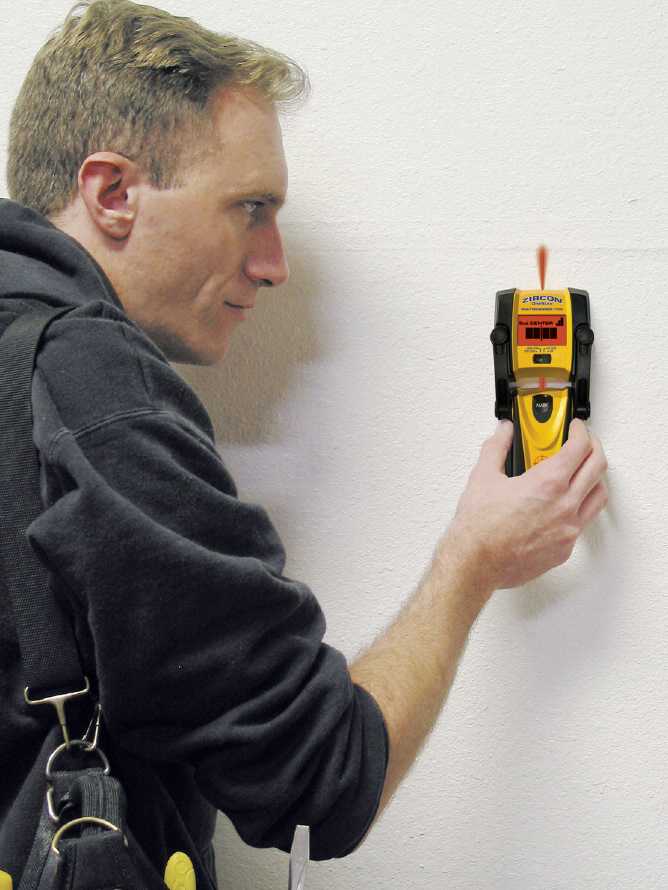

2. Электрический искатель стержней

Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.

Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.

Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.

Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.

Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.

3. Используйте видеокамеру

Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.

С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.

Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.

Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.

Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.

Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.

Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.

Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.

Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.

4. Детектор электрических проводов

Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.

Этот инструмент подает сигнал при обнаружении активного электрического тока.

Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.

Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Устройство состоит из двух частей: передатчика и приемника.

Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.

Приемник поймает этот сигнал и покажет вам, где проходят провода.

Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.

Держите приемник в оптимальном положении у стены для получения точных показаний.

При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.

5. Используйте чертежи

Один из самых простых и удобных способов найти провода в стенах — получить существующие электрические чертежи вашего дома.

Эти планы дадут вам точную карту расположения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.

Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.

Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.

Вы можете получить эти чертежи в местном правительстве или в своей строительной компании.

Безопасность при поиске электрических проводов

Работа с электрическими компонентами всегда связана с определенным риском.

При поиске проводов в стенах соблюдайте основные меры безопасности.

И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.

Отключите электроприборы от электросети, прежде чем отключать автоматический выключатель в зоне, где вы планируете исследовать электрическую проводку.

Держите под рукой фонарик на случай, если вам не хватит света во время работы.

Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.

Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.

Часто задаваемые вопросы

Как найти оборванный электрический провод в стене?

Оборванные электрические провода за стеной — обычная бытовая проблема.

Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.

Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.

Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.

Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.

Зона с нулевым сопротивлением — это место, где находится оборванный провод.

Как отследить провод без питания?

Вы можете использовать магнитные или электрические искатели стержней для поиска проводов в стенах.

А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.

Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.

Как найти электрические провода в гипсокартоне?

Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.

Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.

Снимите все украшения и держите смартфон подальше от детектора.

Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.
