В ВАННОЙ ПОНАДОБИЛОСЬ ДОПОЛНИТЕЛЬНО ПРОВЕСТИ ВОДУ ДЛЯ ОТДЕЛЬНОГО СМЕСИТЕЛЯ. ЧТОБЫ ВОДОПРОВОД НЕ ПОРТИЛ ВИД ПОМЕЩЕНИЯ, ВЫРЕЗАЛ ДЛЯ НЕГО КАНАЛЫ В БЕТОННОЙ СТЕНЕ.

На стене начертил контур площади, которую надо штробить. Болгаркой с алмазным диском выполнил по разметке пропил на глубину 3-3,5 см. Затем по всей площади штробления через каждые 2-2,5 см прорезал поперечные канавки. Приступая к резке бетона, обнаружил, что по ошибке купил алмазный диск для мокрого реза*. Использовать его «на сухую» нельзя — сломается.

Чтобы уберечь инструмент, в пластиковой пробке от ПЭТ-бутылки пробил небольшим гвоздиком отверстие. Накрутил ее на емкость с водой. Такой брызгалкой тонкой струйкой постоянно смачивал алмазный диск в процессе пиления.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

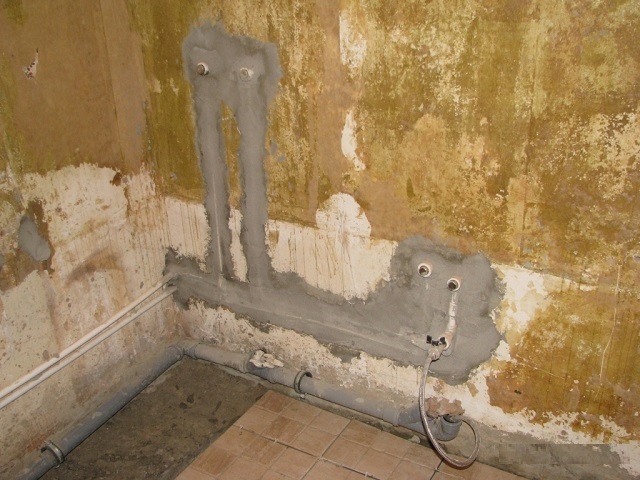

Используя перфоратор с насадкой лопатка в ударном режиме, прорубил каналы. Спаял полипропиленовые водопроводные трубы и закрепил их в выемках (фото 1). После установки заштукатурил и покрасил стену (фото 2).

* «Мокрый» и «сухой» рез

Разница между этими видами работ проста — мокрая алмазная резка подразумевает постоянное или периодическое использование воды для охлаждения режущего диска. Сухая алмазная резка не требует использования в рабочем процессе жидкости.

На заметку

При резке бетона, чтобы было меньше пыли, используют пылесос. Но в таком режиме бытовой прибор может легко выйти из строя. А при поливе вся пыль намокает и комками падает вниз. Остается после работы лишь собрать ее и выбросить.

Важно!

При резке в одиночку вы нарушаете технику безопасности. Необходимо работать вдвоем, один — режет, второй — поливает.

КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА

Штробим по правилам

При замене старых или прокладке новых инженерных систем во время ремонта часто применяют метод укладки материала в борозды — штр-бы.

Вот несколько правил, которые следует соблюдать при выполнении таких работ.

1. В штробы можно укладывать все, что не требует периодического обслуживания и не превышает 30% от ширины стены.

2. Согласно строительным нормам запрещается штробление в несущих стенах панельных домов и в плитах перекрытия, так как это понижает прочность и устойчивость конструкции.

3. В монолитных домах борозды разрешается выполнять глубиной не больше глубины залегания арматуры.

4. Пробитые каналы после укладки в них трубопровода необходимо очень тщательно заделывать песчаноцементным раствором.

Важно!

Во время выполнения работ не забывайте одевать защитные очки и перчатки.

---

Читайте также: Как спрятать трубы в ванной, кухне туалете – газовые, отопления и водопроводные

---

Штробление стен в ванной своими руками или как спрятать трубы – видео

Своими руками прячем трубы в стены,в ванной комнате ч.4

Watch this video on YouTube

© Автор: Фёдор Краснопольский, г. Могилев. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Утапливаем трубы в стену в ванной

Главная » Полезные статьи » Утапливаем трубы в стену в ванной

Современные технологии позволяют спрятать коммуникации в санузле так, чтобы выступающие трубы не портили внешний вид помещения. Если позволяет площадь, можно зашить инженерные сети за коробом. При ограниченном пространстве лучше отдать предпочтение варианту утопить трубы в ванной комнате в стену. Выбрав такой способ монтажа водопровода или канализации, помните, что работы следует проводить с учетом расширения пластика из-за потока горячей воды.

Какие трубы можно утапливать в поверхность?

Категорически нельзя бетонировать металлические коммуникации, поскольку на таких изделиях образуется конденсат, ведущий к коррозии металла и, соответственно, постепенному разрушению. Испарениям некуда деваться внутри бетонной стяжки, что приводит к ускорению деструктивного процесса.

ГОСТами разрешена укладка пластиковых труб, армированных стекловолокном или алюминием. Такие изделия более прочные и практически не подвержены изменению структуры вследствие резких перепадов температур.

Нежелательно маскировать в бетонной стене водопровод, соединенный резьбой. Со временем любые соединения ослабевают, нарушается герметичность и появляются протечки. Из-за невозможности своевременно обнаружить течь и заменить прокладки, существенно возрастает риск потопа.

Инженеры рекомендуют укладывать трубопроводы в гофрированные трубы. Такое решение позволяет компенсировать линейное расширение, повысив безопасность пользования.

Нюансы проведения работ

Перед началом монтажа начертите схему расположения трубопровода. Примечательно, что не каждую стену можно прорезать. Например, запрещено горизонтальное штробление в панельных домах с тонкими внутренними перегородками.

Нежелательно делать штробу в стенах, возведенных из пустотелого кирпича. Идеальный вариант – поверхность из бетона.

Дальнейшие работы выполняйте по инструкции:

• Продумайте траекторию водопроводных и канализационных труб;
• Изготовьте конструкцию вживую путем сварки металлических элементов или их соединения на резьбу;
• Подключите сети и проверьте узлы на герметичность и отсутствие протечек;
• Приложите конструкцию к стене и сделайте разметку на поверхности. Трубопровод под холодную и горячую воду необходимо разделять, укладывая его в отдельные канавки, расположенные друг от друга на расстоянии 30 см или больше;
• Прорежьте болгаркой штробы или удалите лишний материал при помощи зубила. Делайте пропилы чуть большего диаметра, чем сама труба (примерно на 5 см). Это нужно для того, чтобы снизить риск аварии вследствие расширения пластиковых изделий;
• Утопите трубы в стену в ванной комнате и нанесите шпаклевку;
• Выровняйте поверхности, после чего приступайте непосредственно к отделке поверхностей.

Для проведения работ вам понадобятся сварочный аппарат, ножницы для резки по металлу, заглушки, фиксаторы, крестовины и швеллеры.

Помните, что утапливая трубы из П-профиля внутри стены в ванной, необходимо защитить их теплоизоляционным материалом. Основное внимание уделяйте проведению расчетов водонапорной нагрузки на сети с учетом расширения и разработке схемы коммуникаций с минимумом изгибов. Если у вас вопросы или нужна профессиональная помощь, звоните по номеру телефона +7 (499) 390-41-44!

Читайте также:

Как выбрать унитаз?

27.08.2019

Как бы качественно вы не подошли к ремонту туалета или санузла, основное внимание следует уделять выбору сантехнического устройства. Прежде, чем выбрать унитаз, определитесь с моделью конструкции, типом подключения и формой чаши. Правильно выбранная и установленная сантехника прослужит в разы дольше….

Как рассчитать кафель в ванную?

13. 09.2019

Ремонту помещений всегда предшествует закупка необходимых для обновления интерьера отделочных материалов. Чтобы не потратить лишних денег на приобретение большего количества керамических плиток, чем реально нужно, но и не ехать в строительный магазин в самый разгар ремонтных работ за недостающими расходниками,…

Как построить стену в прачечной, чтобы скрыть трубы

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.10.20

слобо / E+/ Getty Images

Обзор проекта

Несмотря на то, что прачечная — это рабочее место, все же комфортнее содержать ее в чистоте и порядке. Во многих прачечных обычно нет недостатка в открытых дренажных трубах, проводах, кабелепроводах, емкостях и воздуховодах. Обычно это имеет место в старых домах, но даже в новых домах строители иногда оставляют прачечные или подвалы незавершенными. Строительство простой ненесущей стены — один из способов защитить и скрыть открытые трубы.

Стена за вашей стиральной машиной и сушилкой, вероятно, будет иметь большие пространства, которые могут быть покрыты целыми секциями каркаса высотой 8 футов. Даже при наличии ненесущей стены электрические коробки можно вставить в новую стену, поскольку в ней много шпилек. За исключением патрубков для подключения, сантехнические трубы также остаются скрытыми за стеной.

Обратитесь в местный разрешительный отдел, чтобы узнать, требуется ли разрешение для этого типа стены. Если вы планируете перемещать какие-либо водопроводные трубы вместе со стеной, скорее всего, потребуется разрешение.

Оборудование/инструменты

• Аккумуляторная дрель
• Пороховой гвоздезабиватель и расходные материалы (для бетонного основания)
• Молоток
• Рулетка
• Защита глаз и слуха
• Лестница
• Плотницкий карандаш
• Электрическая торцовочная пила
• Пузырьковый уровень
• Ножовка по гипсокартону

Материалы

• 6 кусков пиломатериала размером 2 на 4 дюйма
• 2 куска обработанного давлением пиломатериала размером 2 на 4 дюйма
• 2 листа гипсокартона
• Шурупы для гипсокартона
• Грунтовка
• Краска акрилово-латексная интерьерная
• 16d гвозди (также для использования на деревянном основании)

1. План стены

   Определите точное место, где вы можете установить полный каркас, простирающийся от пола до потолка. Определите и измерьте расстояние от любой трубы, которая больше всего выступает из стены. Добавьте к этому расстоянию еще 2 дюйма, чтобы фальшстена не касалась труб.

   Предупреждение

   Будьте точны в измерениях по двум причинам.

   • Трудно оторвать доску от бетонной плиты после того, как она была прибита гвоздями.
   • В некоторых случаях толщина куска пиломатериала размером 2 на 4 дюйма, установленного на конце (номинально 4 дюйма, но его истинный размер составляет 3 1/2 дюйма), может в конечном итоге касаться ваших труб, если размер выключенный.

2. Прибить основание

   Основой для прибивания кусков пиломатериала размером 2 на 4 дюйма будет один обработанный давлением кусок пиломатериала размером 2 на 4 дюйма, прибитый к полу. Пол в вашей прачечной, скорее всего, бетонный, поэтому для крепления основания требуется гвоздезабиватель с пороховым приводом. Если у вас деревянный черновой пол, не используйте пороховой гвоздезабивной молоток и вместо него используйте молоток и гвозди 16d.

   Поместите один кусок пиломатериала размером 2 на 4 дюйма на пол за стиральной машиной и сушилкой. С помощью рулетки убедитесь, что она находится на одинаковом расстоянии с обеих сторон от задней стены.

   Наденьте защиту для ушей и глаз. Установите гвоздезабивной пистолет (для бетона) или гвозди 16d (для дерева). Прибейте один конец доски. Убедитесь, что плата на месте; отрегулируйте его, если он сместился после первого гвоздя. Продолжайте вбивать три гвоздя в равноудаленных местах доски.

   Предупреждение

   Пороховые гвоздезабиватели используют боевые патроны калибра .22. Внимательно прочтите инструкцию к гвоздезабивателю перед его использованием. Всегда надевайте средства защиты глаз и органов слуха при использовании этого типа гвоздезабивателя.

3. Измерение и вырезание вертикальных стоек

   Поместите два куска пиломатериала размером 2 на 4 дюйма горизонтально поверх основания, которое вы только что прибили гвоздями. Поднимите еще один кусок пиломатериала размером 2 на 4 дюйма так, чтобы он был вертикальным.

   Карандашом плотника отметьте точку, где вершина стопки из трех кусков досок упирается в вертикальную стойку. Используйте отмеченную шпильку в качестве ориентира, чтобы отметить еще пять кусков пиломатериала размером 2 на 4 дюйма. С помощью торцовочной пилы отрежьте все шесть кусков пиломатериала по этой контрольной отметке.

4. Создание платформы

   Вы можете построить фреймворк вне сайта или в сторонке.

   Поместите шесть вырезанных кусков пиломатериала размером 2 на 4 дюйма рядом друг с другом на расстоянии 16 дюймов по центру друг от друга. Это вертикальные стойки.

   Убедитесь, что у каркаса есть шпилька с самой левой и самой правой стороны. Каркас не должен быть открытым по бокам. Эти вертикальные шпильки соединяются двумя горизонтальными шпильками, одна вверху и одна внизу. Прибейте каркас вместе с молотком и гвоздями 16d.

5. Установите каркас на место

   Принесите или поднимите каркас. Вам может понадобиться вторая рука с этим, так как он будет весить до 90 фунтов.

   Установите каркас поверх куска дерева размером 2 на 4 дюйма. Он должен плотно прилегать, и вам, возможно, придется постучать по каркасу молотком. Прибейте нижнюю часть каркаса к основанию. С помощью пузырькового уровня установите каркас вертикально. Прибейте верхнюю часть каркаса к потолочным балкам.

6. Добавить гипсокартон

   После того, как каркас построен, добавьте гипсокартон спереди.

   Нарежьте полноразмерные листы гипсокартона по размеру канцелярским ножом. Проведите их горизонтально по каркасу. Прикрутите листы гипсокартона на место.

7. Покрасить стену

   Загрунтуйте гипсокартон, затем покрасьте стену латексной краской желаемого цвета; лучше красить валиком, так как это большая площадь стены.

   Грунтовка для достижения наилучших результатов

   Весь необработанный гипсокартон с бумажным покрытием необходимо загрунтовать перед покраской.

8. Добавление розеток и подключений

   Когда краска высохнет, установите в новой стене электрические розетки. Возможно, вам придется сделать вырезы, чтобы ловить рыбу через дренажную трубу и вентиляционное отверстие сушилки. Также могут понадобиться вырезы для доступа к трубам горячего и холодного водоснабжения и запорной арматуре, проходящей через стену. Используйте ножовку для гипсокартона, чтобы сделать необходимые вырезы.

Как спрятать трубы в ванной?

Вы хотите отремонтировать ванную комнату и не знаете, что делать с неприглядными трубами? Как вы можете скрыть их? Если вы решились на ванную комнату в индустриальном стиле, выставленные напоказ трубы могут стать ее достоянием.

Выступающие трубы — проблема в старых домах

Трубы, торчащие из стен, очень заметны и являются огромным бедствием в квартирах старых домов. Раньше не обращали внимания на то, как проходят трубы. Это трактовалось как быстрый доступ к установке во время сбоя. К сожалению, это единственное преимущество данного решения.

6 способов спрятать трубы

1.

Гипсокартон

Обшивка труб гипсокартоном – один из самых популярных способов их скрытия. Для ванной комнаты следует выбирать водостойкие доски зеленого цвета. Покрывая ими трубы, можно создать гладкую и простую поверхность, которую можно расположить как угодно. Если ванная маленькая, то сделать ее меньше может гипсокартон, скрывающий трубы. Эта практика кажется на первый взгляд бессмысленной, но она облегчит обустройство маленькой ванной комнаты.

Монтаж гипсокартона очень прост. Они крепятся на специальные рамы с помощью винтов. Стыки досок маскируются скотчем. Гипсокартон имеет и другие формы, например арки. Благодаря этому в ванной можно создать неповторимую атмосферу.

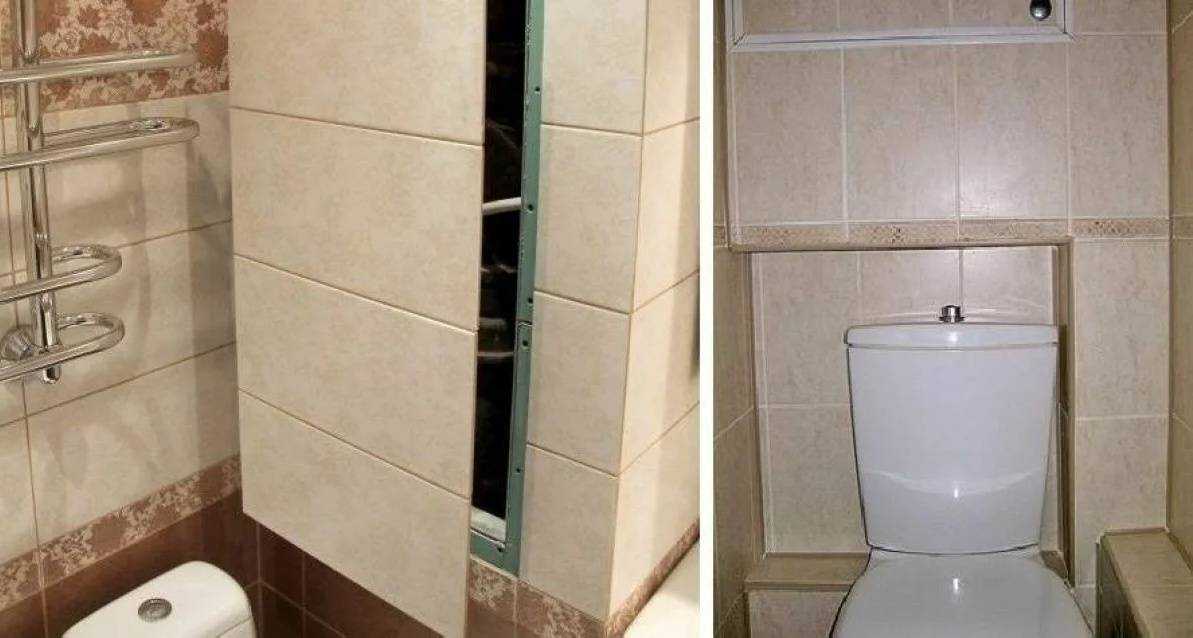

При скрытии труб за гипсокартоном помните, что заделка гипсокартоном не рекомендуется в местах, где должен быть легкий доступ. В их случае стоит выбирать экраны, закрепленные на магнитах. Стальные трубы, подлежащие обшивке гипсокартоном, необходимо предварительно защитить антикоррозионной краской.

2. Мебельная вставка

Мебельная обшивка лучше всего работает в углах или у пола. Если мебель для ванной должна закрывать неприглядные трубы, закажите ее у столяра, который сделает так, чтобы трубы не были видны.

3. С помощью рамки

Трубы также можно спрятать с помощью сантехнической стойки. № Это позволяет расположить умывальник в любом месте ванной комнаты.

4. Использование скрытых систем

Скрытые системы являются очень популярным решением в современном строительстве. Их устанавливают до укладки плитки на стену. Каркасы бывают двух видов: для легкого строительства (обшиты гипсокартоном) и для тяжелого строительства (предназначаются для заделки в стену). Выбор типа рамы зависит в основном от технических условий, времени выполнения и имеющегося бюджета. Это решение в основном используется для компактных унитазов.

5. Покраска краской

Покраска труб в цвет стены – старый и хорошо известный метод.
