Марка кирпича для стен несущих: Марки кирпича для строительных работ

Виды кирпича для кладки стен и его свойства

Когда строится дом, то практически любой застройщик задается вопросом, — «Какой вид кирпича лучше использовать?» Попробуем выяснить, какие кирпичи бывают, их достоинства и недостатки.

В большинстве случаев используется всего два вида кирпича – силикатный и керамический.

Силикатный

Он делается из извести и песка в смеси с другими добавками в автоклаве при температуре близкой к 200 град и при высоком давлении с воздействием пара. При этом известь и песок спекаются в прочный монолит.
В результате получается материал с рядом достоинств:
— большая прочность, морозостойкость и долговечность.
— экологически чистый;
— более низкая стоимость, чем у керамического кирпича.
— возможно окрашивание кирпича в его массе специальными красками, и соответственно применение для облицовки.
— отличное шумопоглощение и звукоизоляция.

Но, как известно, силикатный кирпич нельзя применять в конструкциях подверженных воздействию воды и высоких температур.

Это фундаменты, подвалы, печи, дымовые трубы и т.п.

Зато при строительстве стен, как несущих, так и внутренних перегородок в основном применяется именно силикатный кирпич, — наиболее дешевый, крепкий.

Керамический

В отличие от силикатного, он влагостойкий и выдерживает нагревание до 800 град С. Но значительно дороже по сравнению с силикатным (на 15 — 30 процентов). Делается из глины, путем ее термической обработки (нагревание до 1000 град) с присадками. Продолжительность его производства достигает 18 суток, хотя в среднем 5 – 6 суток. Для сравнения, — силикатный кирпич может быть произведен за 18 часов.

Применяется для строительства многих конструкций, включая и несущие стены многоэтажных зданий и фундаменты. Огнестойкие керамические кирпичи применяются для изготовления печей (шамотный кирпич), в т.ч. и в производственных целях.
Водопоглощение этого кирпича не более 8%.

Но по сравнению с силикатным кирпичем, имеет худшие показатели звукопроницаемости, а также меньшую теплоизоляцию.

О качестве

Как проверить качественный кирпич или нет? Качество керамического кирпича можно определить и по его цвету и по звуку, который он издает при ударе. Нормально отожженный кирпич издает звонкий звук и имеет равномерный красноватый цвет (зависит от применяемой глины). Если звук кирпича глухой, а цвет более светлый чем обычно, значит, он подвергался воздействию температуры меньше чем положено (а это самый дорогой процесс изготовления) и не соответствует по качеству ГОСТ 530-95 \»Кирпич и камни керамические». То же самое, — если кирпич пережжен и почернел в центре.
Также кирпичи не должны иметь одной трещины длиной более 4 см, или нескольких сквозных трещин. В противном случае материал считается бракованным.

Технические характеристики

Промышленность выпускает множество подвидов кирпичей и все они классифицируются по прочности, морозоустойчивости и пустотности.

Марка прочности. Можно встретить обозначения М100, М125…..М300, М350… Здесь цифра указывает допустимую сжимающую нагрузку, которую выдерживает кирпич в килограммах на один сантиметр квадратный.

Индекс морозоустойчивости. Обозначается как F-15, F-25…. F-50… и т.д. Здесь цифра обозначает количество циклов замораживания, которые может выдержать кирпич.

Пустотность определяется по виду. Кирпич бывает полнотелым, пустотелым – со сквозными отверстиями различной формы и размеров, и поризованным – с пористой структурой (облегченный и теплоизоляционный, но с меньшими прочностными показателями).

Рассмотрим как влияет пустотность кирпича на его качества.

Полнотелый

Сейчас для строительства стен применяется чаще пустотелый кирпич, вытеснив полнотелого. Это произошло потому, что в малоэтажном строительстве высокая прочность полнотелого кирпича оказывается излишней, а для строительства высотных домов кирпич уже практически не применяется. Его заменяют более быстровозводимым и дешевым железобетоном. Но полнотелый кирпич по прежнему востребован там где нужна прочность – фундаменты, цоколя, колонны, столбы, ступени. Специальные виды керамического полнотелого кирпича применяются и для кладки печей, дымоходов, каминов.

Пустотелый (его называют также щелевым или дырчатым) все более востребован, особенно в частном малоэтажном строительстве. Потому что он дешевле и теплее. Стены из него получаются легче, а достаточный уровень теплоизоляции достигается меньшей толщиной (до 50%). Объем прорезей в кирпиче может достигать 50%. Чем уже прорези, тем в принципе лучше – меньше вероятности закладкой раствором во время строительства. Но для кладки поднесущих конструкций прочности у пустотелого кирпича все же не достаточно.

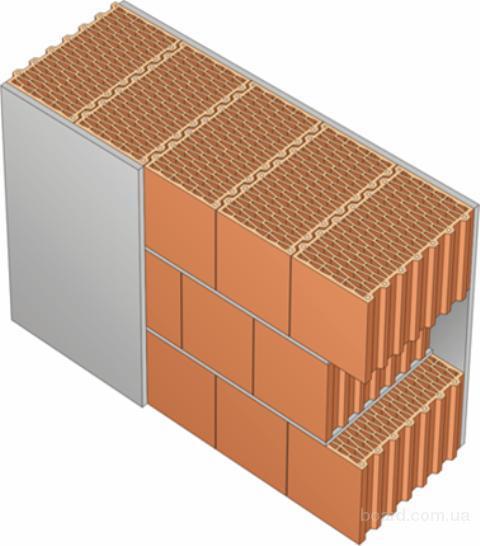

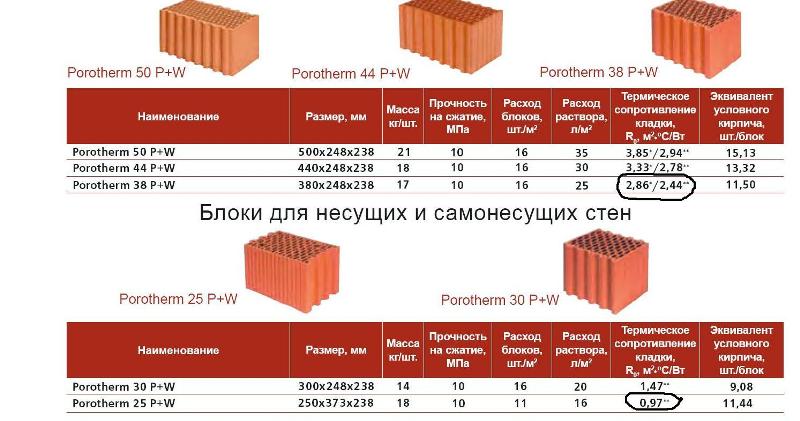

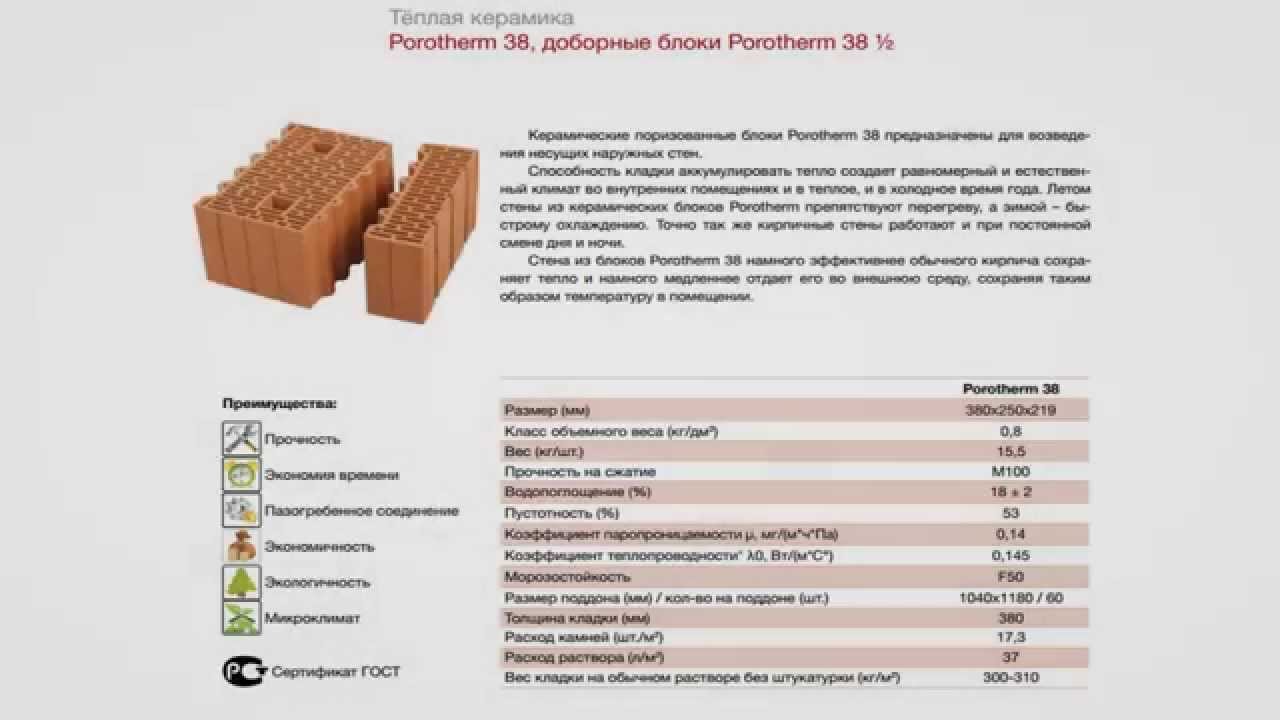

Поризованный еще называют теплым. У него действительно весьма низкая теплопроводность. Ведь кроме обычных пустот щелевого кирпича его тело имеет еще и пористую структуру.

Размеры

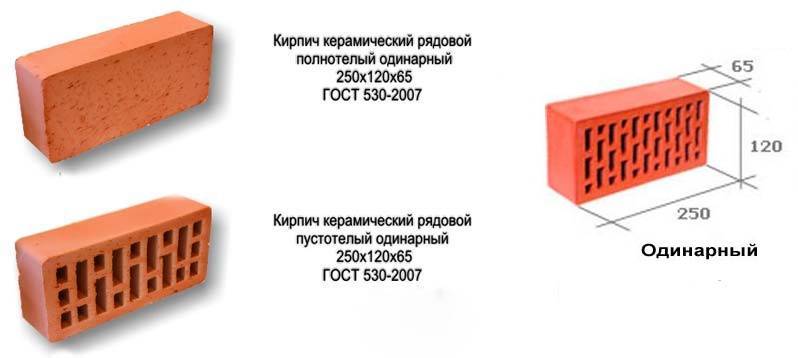

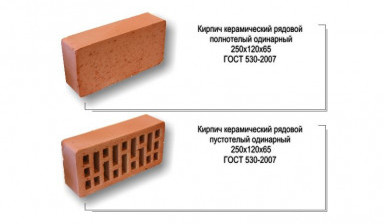

Стандартный размер составляет 250Х120Х65 мм. Именно из такого кирпича в основном строят несущие стены. Но спрос диктует и предложения. Поэтому выпускается также полуторный кирпич, у которого высота уже не 65 а 88 мм. А также и двойной кирпич с высотой 103 мм, но он, как правило, уже только пустотелый или поризованный.

Подразделение по назначению.
Строительный – обычный силикатный и керамический кирпич, с «обычной» же внешностью. Это так сказать рабочая лошадка строительства. Из этих видов и строят стены.

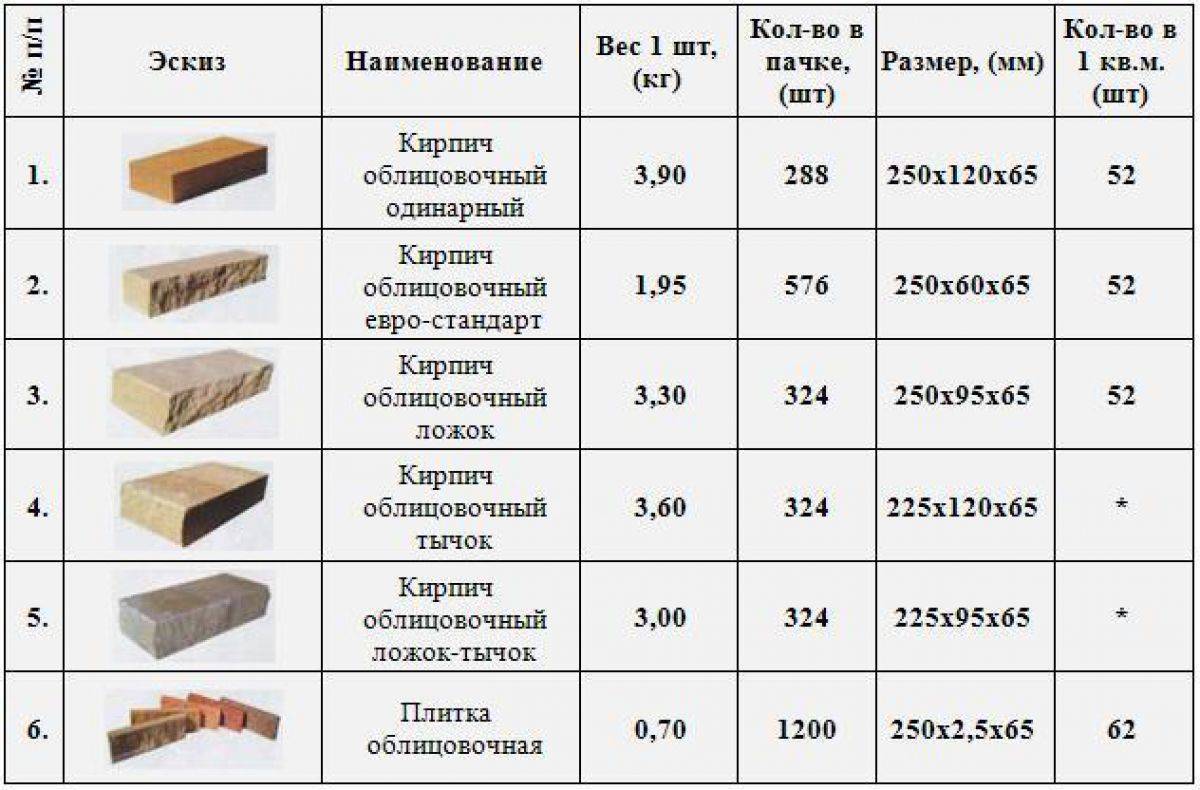

Облицовочный – намного дороже, практически применяется в соответствии с своим названием – для облицовки поверхностей сооружений. Но он может применяться и для строительства стен, например для кладки стенки забора в полкирпича или в один кирпич. В результате получится поверхность, которая не нуждается в дальнейшей обработке – она и так прекрасно выглядит. За фасадом дома выложенным облицовочным кирпичом практически не нужно ухаживать. Вот почему облицовочный … — так популярен в частном строительстве.
Причем поверхность такого кирпича может быть как ровная и гладкая, так и с особым украшающим рисунком. Первый еще называют лицевым кирпичом, а второй – фасадным, каминным и т.п. Этот строительный материал может быть фактически любой расцветки по желанию заказчика. Но чаще на рынке востребованы желтовато-коричневатые цвета.

Cпециальные виды кирпичей.

Время не стоит на месте. Технология производства кирпичей гонится за временем. Сейчас существует множество видов специальных кирпичей, как для применения в частном строительстве, так и для промышленности. Рассмотрим некоторые из них.

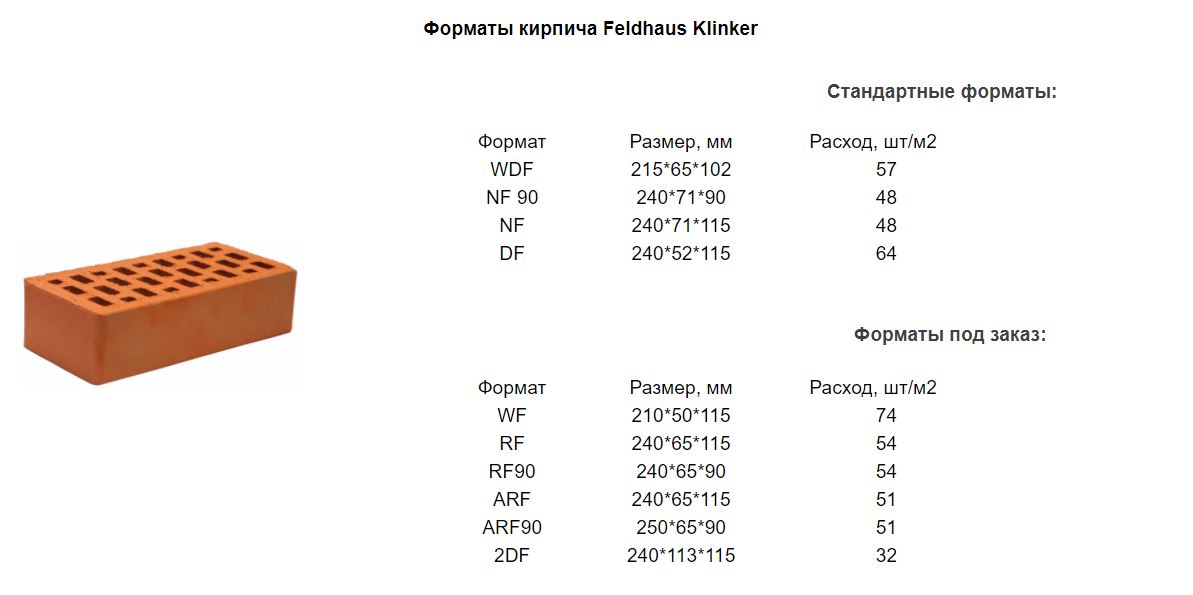

Клинкерный Название многими воспринимается как сравнительно новое, но на самом деле этой технологии уже более 200 лет. Клинкерный кирпич делается из особо тугоплавких глин путем обжига с еще большей температурой – свыше 1100 град. Структура материала при этом становится однородной. Этот кирпич отличается особой водостойкостью, долговечностью, морозоустойчивостью. В общем получается универсальный строительный материал. Обычно из него возводят элитные особняки. Глазурованный клинкерный кирпич используют для отделки зданий, в ландшафтном дизайне. Из разновидности – «тротуарный» выкладывают дорожки. Материал очень износостойкий, и как нельзя лучше подходит для таких целей.

К тому же благодаря разнообразию цветов из него выкладывают большие мозаики. Возможно производство любых цветов и форм этой дорогой керамики.

Гипперпрессованный Делается из смеси известняка, цемента и красителей путем сухого прессования под очень большим давлением. В результате получается материал по качествам схожий с клинкерным кирпичем. Прочность – М150 – М300, морозоустойчивость — F50 – F150. Практически не впитывает воду, имеет очень износостойкую поверхность. Методом гиперпрессования делают в основном облицовочный кирпич. Его поверхность очень ровная и гладкая, но тем не менее она обеспечивает гораздо большую прочность сцепления с раствором, чем например у обычного керамического кирпича (в 1,5 раза). Возможны самые разнообразные цвета и формы. Поэтому этот материал так популярен в отделке зданий. Чаще всего этим кирпичем имитируют натуральный камень.

Печные Известно, что обычный керамический кирпич плавится, если температура превышает 800 град. Для применения в промышленности в контакте с очень высокими температурами (до 2000 град) имеется так называемый печной кирпич, который в свою очередь подразделяется на несколько подвидов в зависимости от материала из которого он делается и своего промышленного предназначения, а именно:

— основной печной кирпич для металлургии, изготовленный из известково-магнезиальной смеси;
— кварцевый печной – сделан из песчаников скрепленных глиной;
— углеродистый – по сути изготовляется из кокса или графита, методом прессования, применяется в доменных печах.

Шамотный А для кладки печей в частных домах наибольшее применение получил вид кирпича называемый шамотным. Свое название он получил от основного компонента из которого изготовлен – на 70 процентов он состоит из огнеупорной глины, которую еще называют шамот. Он имеет как раз подходящие характеристики для использования в конструкциях печей, каминов дымоходов, — температура применения до 1300 град, устойчивость к агрессивным кислотно-щелочным средам. Сейчас производители выпускают такой огнеупорный материал, в облицовочном варианте, различных форм, специально подходящий в качестве украшения каминов и бань. Единственно, о чем стоит помнить частному застройщику, что класть огнеупорный кирпич на обычный раствор нельзя, потребуется специальная смесь огнеупорной глины и песка из шамотного кирпича.

Сейчас появляется все больше видов специальной керамики для строительства стен. Уклон делается в сторону максимального удешевления продукции и повышения теплоизоляционных свойств, путем придания кирпичам максимальной ячеистости. Находящимся в тонкостенных ячейках воздухом и борются с утечками тепла. Речь уже не идет о кирпичах в обычном понимании, а о кирпичных блоках, весьма легких и больших размеров….

Выбор материала для стен: силикатный кирпич

средний для пяти образцов

наименьший из пяти значений

средний для пяти образцов

наименьший из пяти значений

средний для пяти образцов

наименьший из пяти значений

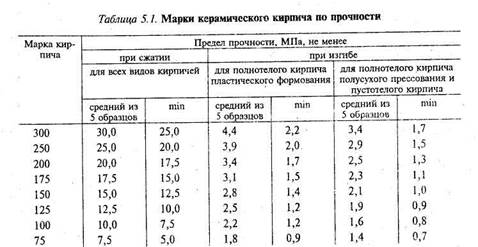

300 250 200 175 150 125 100 75

30,0 (300) 25,0 (250) 20,0 (200) 17,5 (175) 15,0 (150) 12,5 (125) 10,0 (100) 7,5 (75)

25,0 (250) 20,0 (200) 15,0 (150) 13,5 (135) 12,5 (125) 10,0 (100) 7,5 (75) 5,0 (50)

4,0 (40) 3,5 (35) 3,2 (32) 3,0 (30) 2,7 (27) 2,4 (24) 2,0 (20) 1,6 (16)

2,7 (27) 2,3 (23) 2,1 (21) 2,0 (20) 1,8 (18) 1,6 (16) 1,3 (13) 1,1 (11)

2,4 (24) 2,0 (20) 1,8 (18) 1,6 (16) 1,5 (15) 1,2 (12) 1,0 (10) 0,8 (8)

1,8 (18) 1,6 (16) 1,3 (13) 1,2 (12) 1,1 (11) 0,9 (9) 0,7 (7) 0,5 (5)

Стены из кирпича и камней

Стены из кирпича и камней

Наряду со строительством зданий в сборных индустриальных конструкциях до сих пор еще широко применяют для стен кирпич, а также различного вида камни — искусственные и естественные.

Среди искусственных обжиговых каменных материалов наиболее распространены глиняный обыкновенный и пустотелый кирпич и пустотелые керамические камни. Искусственными каменными безобжиговыми материалами являются также силикатный кирпич из известково-песчаной смеси, бетонные и легкобетонные сплошные и пустотелые стеновые камни.

Из естественных каменных материалов чаще применяют пиленые камни правильной формы из известняка, известняка-ракушечника и вулканического туфа. Естественные камни неправильной формы (бутовый камень) используют для кладки стен нежилых строений, вспомогательных и производственных зданий промышленных и сельскохозяйственных предприятий.

Кирпич глиняный обыкновенный (полнотелый) марок от 75 до 300 применяют для кладки сплошных несущих стен каменных зданий высотой до 16 этажей. Кирпич полусухого прессования нельзя использовать для кладки цоколей, стен ниже гидроизоляционного слоя и для наружных стен влажных и мокрых помещений.

Кирпич глиняный пустотелый, пористо-пустотелый пластического и полусухого прессования марок от 75 до 150, а также пустотелые керамические камни пластического прессования тех же марок применяют для кладки наружных и внутренних стен зданий с нормальной влажностью воздуха внутри помещений. Из этого кирпича нельзя выкладывать цоколи и стены ниже гидроизоляционного слоя и стены мокрых помещений, а из кирпича полусухого прессования-—стены влажных помещений.

Силикатный кирпич марки не ниже 75 идет для кладки как наружных, так и внутренних стен. Нельзя его применять для кладки стен помещений с повышенной влажностью воздуха, наружных стен влажных и мокрых помещений и для тех участков внутренних стен, где расположены дымовые каналы.

Бетонные и легкобетонные сплошные и пустотелые стеновые камни используют преимущественно для кладки стен малоэтаж- ;iых зданий, а также для наружных и внутренних самонесущих . ген многоэтажных зданий.

Каменную кладку из кирпича и камней выполняют на известковых, смешанных и цементных обыкновенных (тяжелых с объемным весом 1500 кг/м3 и более) и легких (с объемным веном менее 1500 кг/м3) растворах марок от 4 до 200.
Толщину наружных несущих стен назначают по расчету на прочность (на несущую способность) и дополнительно проверя- н г теплотехническим расчетом на теплозащиту помещений в зависимости от теплозащитных свойств материалов и климатических условий района строительства.

Если толщина стен из выбранного материала, определенная расчетом на прочность, оказывается недостаточной для теплозащиты помещений, приходится либо утолщать стены, либо использовать облегченные кладки, в которых часть каменной хладки заменяют менее теплопроводным материалом — легким бетоном, теплоизоляционными вкладышами или воздушной прослойкой.

Толщину внутренних несущих и самонесущих (связевых) ген назначают по расчету на прочность. Часто во внутренних тепах располагают вентиляционные и дымовые каналы, размены и размещение которых также может влиять на толщину степ.

Первым правилом предусматривается, чтобы силы, действующие в кладке на отдельные камни, передавались нижележащим слоям от одного камня другому через плоские поверхности их соприкосновения и чтобы направление действующей на камни силы не вызывало ;скольжения одного камня по другому. Отсюда вытекает первое правило разрезки кладки: кладку следует производить слоями, перпендикулярными к направлению действующей силы, или слоями, перпендикуляр к которым составляет угол с направлением действующей силы не более 15— 17°. Величина этого угла определяется тем, что он должен ‘быть в два раза меньше угла трения между камнями. Плоскости, по которым кладка разрезается па слои, называются первой системой разрезки.

Так как усилия, действующие на кладку стен зданий, почти всегда вертикальны, то кладку преимущественно выполняют горизонтальными рядами, между которыми образуются горизонтальные швы,заполняемые раствором. При значительном наклоне действующих на кладку сил она может выполняться наклонными рядами, перпендикулярными направлению действия сил.

Если при разрезке рядов кладки на отдельные камни боковые грани камней выполнить наклонными к плоскости ряда, то отдельные камни будут представлять собой клинья, которые под действием на них сил будут стремиться раздвинуть соседние камни. Поэтому ряды кладки разрезают на отдельные камни плоскостями, перпендикулярными рядам кладки, а следовательно, и параллельными действующим на кладку силам. Плоскости, разделяющие ряд кладки на камни, должны быть также перпендикулярными наружным поверхностям кладки, в противном случае образующиеся клинья будут иметь острые углы, которые могут легко откалываться, и выполнение кладки будет осложнено.

Отсюда вытекает второе правило разрезки кладки: разрезку каждого ряда кладки на отдельные камни надо производить двумя системами взаимно перпендикулярных плоскостей, одновременно перпендикулярных слоям кладки. При этом одни плоскости должны быть перпендикулярны наружным поверхностям кладки, а другие — параллельны им. Плоскости, перпендикулярные наружным поверхностям кладки, называются второй системой разрезки, а швы, образующиеся по этим плоскостям между камнями, называют поперечными вертикальными швами. Плоскости, параллельные наружным поверхностям кладки, называются третьей системой разрезки, а нивы, образующиеся по этим плоскостям, — продольными вертикальными швами. Образуемая такими тремя плоскостями разрезки форма камня будет прямоугольным параллелепипедом.

Если каменную кладку по всей высоте разрезать двумя взаимно перпендикулярными вертикальными плоскостями, то вместо массива кладки получится ряц примыкающих друг к другу столбов со сплошными швами между ними. Воздействие усилий на один из таких столбов не будет передаваться на фугнё столбы и может вывести этот столб из состояния устойчивого равновесия, в результате чего произойдет расслоение кладки. Чтобы этого избежать и обеспечить совместную работу камней в массиве кладки, поперечные и продольные вертикальные швы каждого ряда перекрывают (перевязывают) камнями последующих рядов.

Отсюда вытекает третье правило разрезки .кладки: вертикальные швы между камнями в слоях кладки должны перекрываться (перевязываться) камнями последующего ряда.

От этого правила возможны некоторые отступления. При выполнении кладки по многорядной системе перевязки, а также при облицовке стен кирпичом перевязку вертикальных швов в смежных рядах выполняют через 3, 4 или 5 рядов. Такое отступление от правила основано на том, что при 3, 4 или 5 неперевязанных рядах высота их небольшая и они не будут выведены из состояния устойчивого равновесия. Кроме того, раствор кладки, имея достаточное сцепление с камнями, связывает их для совместной работы.

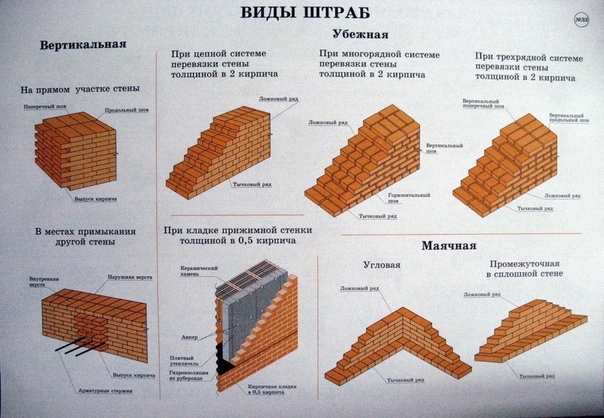

На основе приведенных выше правил разрезки каменной кладки применяют в основном две системыперевязки швов кладки — однорядную (цепную) и многорядную.

Рис. 1. Разрезка кладки: а — отсутствие перевязки вертикальных швов в рядах, б — распределение усилий в кладке при перевязке вертикальных швов

Рис. 2. Однорядная система перевязки швов кладки: a — фасад кладки стены, б — поперечный разрез стены толщиной в 1/2 кирпича, в — то же, в 2 кирпича, г — план тычкового ряда кладки толщиной в 1/2 кирпича, 3 — то же, ложкового, е — план тычкового ряда кладки толщиной в 2 кирпича, ж — то же. ложкового

Рис. 3. Многорядная (пятирядная) система перевязки швов кладки:

Пять пеперевязапных вертикальных продольных швов в тахт кладке перекрываются тычковыми кирпичами тычкового и южкового (второго) рядов. Поперечные вертикальные ряды в межных ложковых рядах перекрываются па 1/2 кирпича, а в межных ложковых с тычковыми рядами — на У4 кирпича.

Стены из пустотелых керамических камней выкладывают гакже по однорядной и многорядным системам перевязки швов. При многорядной системе перевязки швов перевязку продольных вертикальных швов выполняют не реже чем через три ряда по высоте.

Рис. 4. Однорядная перевязка швов кладки из семищелевых керамических камней: а — план по рядам кладки толщиной в два камня и разрез по стснс, б — общий вид угла кладки

Для придания архитектурной выразительности и декоративности кладке каменных стен, а также для защиты от атмосферных воздействий их облицовывают в процессе кладки морозостойким лицевым кирпичом, кирпичом и камнями из светложгущихся глин и обыкновенным красным и силикатным кирпичом, а также различными облицовочными плитками. Плитками иногда облицовывают и ранее выложенные стены.

Рис. 5. Системы перевязки облнцсжки с кладкой стен

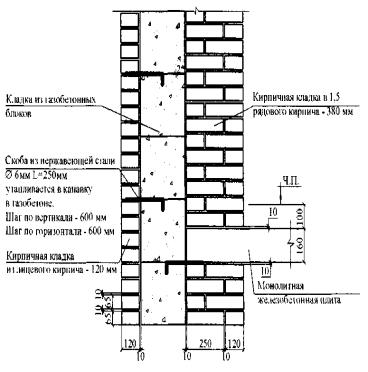

К облегченным кладкам стен относятся также кирпичная с воздушной прослойкой и с плитным утеплителем с внутренней стороны стены.

Рис. 6. Кирпично-бетопная облегченная кладка: а, б — с заполнением из легкого бетона, в — с заполнением термовкладышами; 1—легкий бетон, 2 — термовкладыши

Рис. 7. Облегченная колодцевая кладка: а — планы по ряду кладки и ссченпя, б — сечение по колодцу при шлаковой засыпке; 1 — ложковые ряды лицевых стенок, 2 — тычковые i кирпичи вертикальной диафра!мы, 3 — легкий бетон, 4 — засыпка шлаком, 5 — армированная растворная диафрагма

Рис. 8. Облегченные кладки с воздушной прослойкой и плитным утеплителем: а — с воздушной прослойкой, б — с плитным утеплителем на растворе, в — с плитным утеплителем на относе; 1 — воздушная прослойка между вертикальными манками, 2 — наружная штукатура, 3— внутренняя штукатурка, 4— цементный раствор, 0 — плиты утеплителя, 6 — затирка, 7 — расшивка швов

Чтобы воздушная прослойка не сообщалась с наружным воздухом через неплотности в швах кладки стенки в 1/2 кирпича, наружную поверхность стены штукатурят.

При кладке стен с плитами утепления с внутренней стороны атн плиты крепят на растворе непосредственно по внутренней поверхности кладки стены или на относе от этой поверхности к палкам из раствора. При этом образуется дополнительноеутепление стены за счет воздушной прослойки. В качестве плит утепления применяют гипсовые, гипсошлаковые, гипсоопилоч- ные, легкобетонные, фибролитовые плиты. Установку плит на относе выполняют на известково-гипсовом растворе по маякам.

Рис. 9. Опирание ненесущих каменных стен в одноэтажных каркасных зданиях: 1 — фундамент под колонну, 2—фундаментная балка, 3—колонна, 4 — консоль колонны, 5 — подкрановая балка, 6 — обвязочные балки, 7 — ненесущэя стена, 8 — пилястра

Рис. 10. Устройство фахверка при шаге между основными колоннами каркаса 12 м: 1 — колонна основного каркаса, 2 — ригель фахверка, 3 — вспомогательные стойки фахверка, 4 — каменная стена, 5 — основная стойка фахверка, 6 — фундаментная балка расположенным в местах швов между плитами.

Самонесущие наружные стены каркасных зданий располагают обычно с наружной стороны колонн каркаса здания. Перемычки, перекрывающие проемы в таких стенах, опирают непосредственно на стены.
Ненесущие наружные стены каркасных зданий располагают также перед колоннами и поэтажно или поярусно опирают на. фундаментные и обвязочные 6 балки, вынесенные за наружную грань колонн. Проемы в таких стенах чаще перекрывают не (перемычками, а обвязочными балками.

В каркасных одноэтажных промышленных зданиях при большой свободной высоте и длине стен между несущими колоннами каркаса, а также в торцах зданий для обеспечения устойчивости стен устраивают фахверк. Фахверк представляет собой вспомогательный легкий железобетонный или металлический каркас, состоящий из стоек и ригелей, разделяющих поле стены на отдельные участки, увязанные о большинстве случаев с размерами проемов в стенах. Посредством (элементов фахверка ветровая нагрузка, действующая на стены, передается на основной даркас здания.

Каменные стены каркасных зданий скрепляют с железобетонными колоннами каркаса при помощи выпусков стальных стержней из колонн, заделываемых в швы кладки, а при металлических колоннах — при помощи клямер или анкеров.
Проемы в каменных стенах выполняют с четвертями по вертикальным и верхней граням проемов, называемыми откосами или притолоками. В эти четверти устанавливают коробки окон или дверей, чем обеспечивается прикрытие снаружи зазора между кладкой и коробками и облегчается установка самих коробок.

Проемы в кладке сверху перекрывают перемычками различных конструкций. Раньше чаще применялись рядовые кирпичные, армокирпичные и арочные кирпичные, а также перемычки из стальных прокатных профилей, в последнее время почти исключительно стали применять перемычки из сборных железобетонных элементов.

По работе в кладке все перемычки подразделяются на несущие и ненесущие. Несущие перемычки, помимо веса расположенных над ними участков кладки, несут нагрузку от перекрытия, опирающегося на эти участки кладки. Ненесущие перемычки несут нагрузку только от собственного веса участков кладки, расположенных над ними.

Рядовые перемычки применяют для проемов шириной не более 2 м. Они представляют собой обычную рядовую кладку, сложенную из отборного целого кирпича, продолженную в простенки на расстояние не менее 25 см от бокового откоса проема. Высоту кладки таких перемычек принимают не менее 0,25 от ширины проема, но не менее чем четыре ряда кирпичей. Под нижний ряд кирпичей укладывают в слой раствора стальную арматуру 6 из расчета по одному стержню сечением 0,2 см2 на каждые 1/2 кирпича толщины стены. По концам стержней арматуры загибают крючки и концы стержней заводят в кладку простенков не менее чем на 25 см.

Рис. 11. Оконный проем, перекрытый рядовой перемычкой: а — фасад, б — разрез; 1 — четверть, 2 — верхний откос, 3 — боковой откос, 4 — подоконная кладка, 5 — подоконный поясок, 5 — стальная арматура в слое раствора, 7 — рядовая перемычка

При проемах шириной более 2 м, а также при значительных нагрузках на перемычки взамен рядовых перемычек применяют армокирпичные, которые от рядовых отличаются тем, что стальную арматуру в них укладывают в соответствии с расчетом по правилам выполнения армокаменных конструкций.

Рис. 12. Арочная и клинчатая перемычки: а — арочная полуциркульная (слева показана половина полной арки, справа — половина арки на выносных консольных пятах), б — прямая клинчатая; 1 — пяты перемычек, 2 — замок

Рис. 13. Перемычки из сборных железобетонных элементов

Арочная и клинчатая плоская перемычки показаны на рис. 12.

Наиболее прогрессивными типами перемычек, имеющими массовое применение в строительстве, являются сборные желе- юбетонные брусковые и плитные перемычки.

Брусковые и плитные перемычки, предназначенные для восприятия нагрузки только от веса кладки, расположенной над ними, маркируют буквами Б — брусковые и БП — плитные для кирпичных стен и буквой Ш — для стен из бетонных камней.

В маркировке брусков перемычек вслед за бук- венным обозначением типа имеются цифры, которые обозначают в дециметрах длину брусков и плит.

Бруски типа Б делают шириной 120 мм, а плиты типаБП — 380 мм. Высота тех и других составляет 65 и 140 мм, а длина — от 1,2 до 3,0 м. Бруски типа Ш делают шириной 90 мм, высотой 90 и 188 мм и длиной от 1,6 до 2,6 м.
В тех случаях, когда на перемычки воздействуют нагрузки не только от вышележащей кладки стены, но и от перекрытия, в перемычку со стороны опирающегося на стену перекрытия укладывают усиленные брусковые перемычки-балки типов БУ и ШУ. Балки типа БУ делают шириной 120, 180, 250 и 300 мм, высотой 140, 180 и 220 мм и длиной от 1,4 до 3,2 м, а типа ШУ — шириной 90 мм, высотой 188 и 290 мм и длиной от 1,4 до 3,0 м.

Длину брусков, плит и балок-перемычек принимают с таким расчетом, чтобы они опирались на кладку простенков для типов Г), БП и Ш не менее чем на 125 мм, а для типов БУ и ШУ — 50 мм.

На рис. 13 приведены различные случаи устройства перемычек из сборных железобетонных брусков, плит и балок.

Швы каменной кладки обрабатывают различными способами зависимости от того, какой последующей отделке подвергаются поверхности кладки и какие архитектурно-декоративные требования предъявляются к ним.

Рис. 14. Способы обработки швов кладки: а — вподрезку, б — впустошовку, в — расшивка желобком, г — расшивка валиком

При отсутствии специальных архитектурных требований к фасадам каменных зданий и при облицовке внутренних поверхностей каменных стен листами сухой штукатурки швы кладки обычно выполняют вподрезку (рис. 14, а), снимая снаружи излишек Раствора заподлицо к поверхности кладки. Выполняя подрезку раствора на кладке фасадов зданий, раствору в горизонтальных швах придают небольшой наклон, способствующий лучшему отеканию воды.

При выполнении кладки под штукатурку наружных или внутренних поверхностей, а также под последующую облицовку плитками на растворе кладку ведут впустошовку (рис. 14,б), оставляя не заполненными раствором с поверхности швы на глубину не ,более 15 мм, в столбах только вертикальные швы на глубину не более 10 мм.

Во всех других случаях, когда кладка в дальнейшем не будет подвергаться оштукатуриванию или облицовке, швы расшивают специальным инструментом—расшивкой, придавая им профиль желобка или чаще валика. Для расшивки швов иногда применяют цветные растворы.

Читать далее:
Полы в здании
Каркасы многоэтажных зданий
Естественные и искусственные основания
Классификация зданий
Конструкции лестниц
Общие сведения о лестницах и лифтах
Ворота производственных и складских зданий
Двери гражданских и промышленных зданий
Окна гражданских и промышленных зданий
Заполнение оконных, дверных и воротных проемов

Особенности марки кирпича М125 и М150

Особенности марки кирпича М125 и М150

Керамический кирпич как правило  имеет марку М 125-150 – и это высокие показатели прочности. Именно поэтому его применяют для строительства конструкций высокой сложности, тяжести и нагруженности. Он также применяется для возведения несущих стен до девяти этажей.



Что же означает марка М? Это предел прочности при сжатии кирпича. Цифра, следующая за ней, показывает предел нагрузки на 1 см2 кирпича. Соответственно, чем выше этот показатель – тем выше прочность кирпича, и тем больше выдержит кирпич без появления каких-либо повреждений или деформаций. Таким образом, М-125 означает, что при давлении 125 кг на 1 см2 кирпича, с ним ничего не произойдет. Поэтому такой кирпич используют, в основном, для построения высоких зданий. Что касается других показателей, то кирпичи с маркой М-75 и М-100 используются для постройки двух-трехэтажных зданий. М-150 (полнотелый) используется для фундамента таких зданий. Марка М-125, для более высоких построек, а для их фундамента используются марки от М-200 и выше. Наличие специальных пустот в керамическом кирпиче увеличивает теплоизоляционные характеристики конструкции. Эти пустоты существенно уменьшают отток теплого воздуха из помещения. При этом расход клеящих растворов и смесей для таких кирпичей минимален. Однако стоит учесть, что от марки раствора, толщины и плотности, с которой он укладывается, зависит и прочность здания.



Керамический кирпич с маркой М125 и М150 делится на обычный строительный и облицовочный. Строительный кирпич (он же рядовой) используется для возведения перегородок или несущих стен. А следом выкладывается облицовочный кирпич, который придает зданию изысканный, завершенный вид.



Маркинский кирпичный завод предлагает большой выбор цветов лицевого кирпича: Красный, Мираж, Светло-бежевый, Британия, Желтый, Солома. Они имеют три фактуры – гладкую, ретро и тростник. Их комбинирование создает особенную архитектуру здания.

Марка кирпича: расшифровка, дополнительные характеристики

Одним из востребованных строительных материалов является кирпич. В зависимости от цели применения выбирают разный вид камня. О характеристиках говорит марка кирпича, которая указывает уровень морозостойкости и предел на сжатие. Все обозначения определяются строго по ГОСТу и должны соответствовать необходимым стандартам.

Виды камня

Состав строительного материала содержит разные компоненты, что представлено в таблице:

Вид	Состав	Плюсы
Керамический	Глина	Долговечность
	Примеси	Универсальность
Силикатный	90% известь	Доступная цена
	10% песок	Высокая звукоизоляция
Гиперпрессованный	Известковые породы	Декоративность
	5% бетона

Вернуться к оглавлению

Расшифровка маркировки

Прочность и плотность красного и силикатного кирпича определяется по ГОСТу. Контроль качества и определение прочности проводят специальным методом на примере выбранного 1 камня из партии. Обозначается, как маркировка кирпича. Марки красного кирпича записываются по буквенно-цифровой системе:

Обозначение	Особенности
М75	Слабая прочность
	Низкая цена
М 100	Прочность позволяет выполнить строительство до 3 этажа и несложную постройку
	Невысокая стоимость

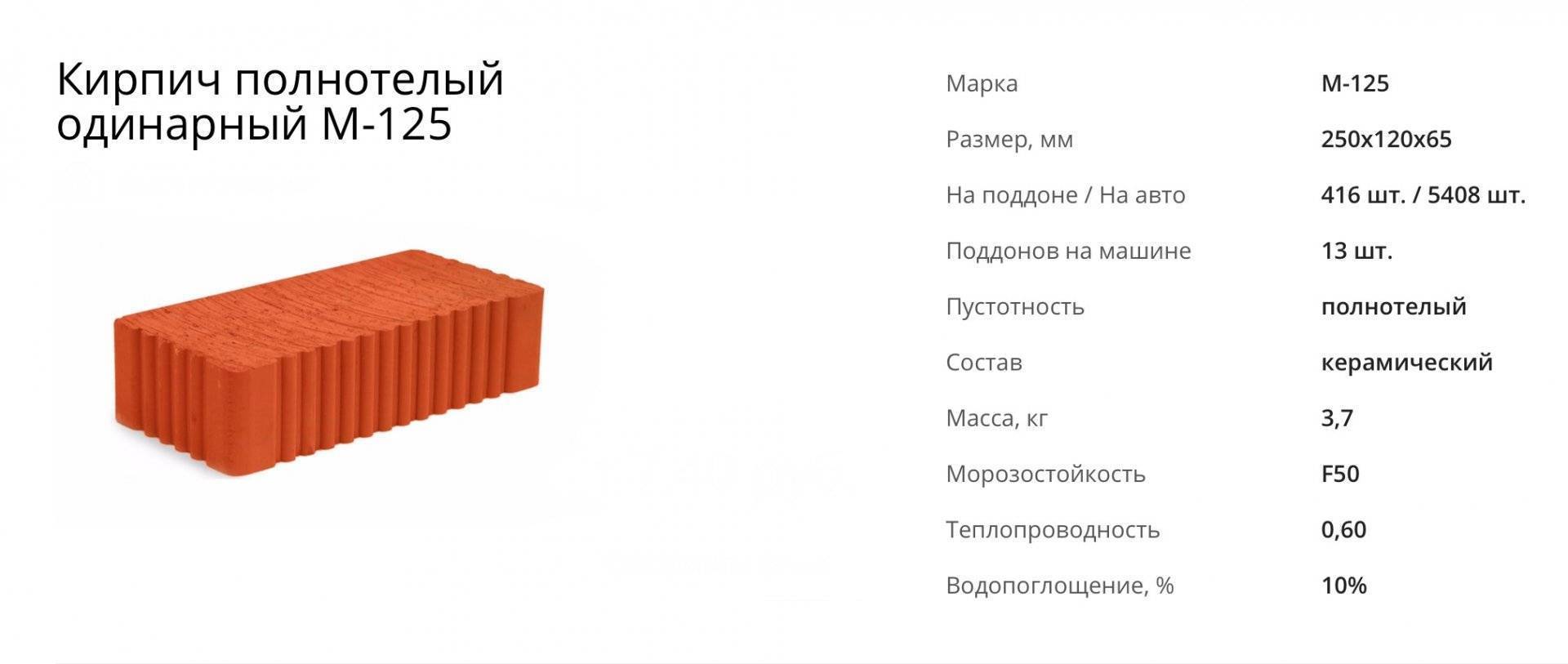

М125	Рядовой глиняный кирпич
	Высокая прочность кирпича, позволяется возведение зданий до 3 этажей
	Строительство колонн перегородок

Рядовой материал пользуется популярностью при возведении высотных зданий.

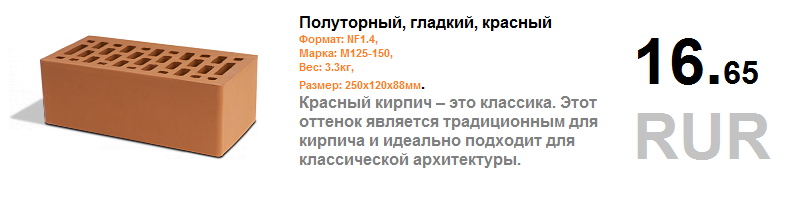

Более прочной является маркировка М150 и представлена следующими видами строительного камня:

• Рядовой 1нф 150. Применяется в создании фундаментов, цоколей, стен для высоток.
• Двойной. Используется для кладки несущих стен, так как его отличает высокая прочность.

М200 и М250 марки керамического кирпича похожие по характеристикам, разница небольшая в возможности выдерживаемой нагрузки. Первый выносит 200 кг, а второй 250. А также обладают высокой водостойкостью. В строительстве применяют следующие виды:

• Кирпич кр. Используется для несущих стен многоэтажных строений, прочностных фундаментов.
• Облицовочный. Применяется для декоративных дорожек.

М300 марка прочности кирпича считается самой дорогой. Отличается долговечностью и прочностью, его также называют неразрушающим. Часто используется только в виде полнотелого кирпича, реже пустотелого. Иногда строители его применяют вместо огнеупорного для кладки печей, бань, каминов. Также подходит для наружных стен и строительства подвалов.

Вернуться к оглавлению

Дополнительные характеристики по маркировке

Красный кирпич должен также соответствовать требованиям по ГОСТу и отличаются от обыкновенного бетона. Первая характеристика морозостойкость в маркировке обозначается латинской буквой F. Таблица позволяет ознакомиться с более подробной характеристикой:

Маркировка	Расшифровка
F25	Низкий показатель
	Подходит только для внутренних работ
F35	Означает средний показатель
	Используется для возведения зданий, которые не подвержены постоянному влиянию холода
F50	Значит, что уровень выше среднего
	Востребован для облицовочных работ
F75	Обозначает высокий критерий
	Часто используется для строительства многоэтажек
F100 — F300	Могут применяться для строительства любых зданий, подверженные воздействию низких температур
	Отличия между ними небольшие

Немаловажной частью в маркировке является и класс средней плотности изделия, о чем представлено в таблице:

Группы изделий по теплотехническим характеристикам	Показатель
Высокая эффективность	0,7—0,8
Повышенная теплоэффективность	1,0
Эффективный	1,2
Условно-эффективный	1,4
Обыкновенный тепловой эффект	2,0
Минимальная эффективность	2,4

Вернуться к оглавлению

Разновидности и применение

В зависимости от назначений и характеристик выделяют следующие виды, которые представлены здесь:

Вид камня	Характеристики кирпича	Применение
Полнотелый	Малый объем пустот, менее 13%	Фундамент
	Хорошо проводит тепло	Возведение колонн
	Вес изделия 3,5 кг	Цокольный этаж
Пустотелый (пу)	Вмещает пустоты до 50% от объема	Прочностные постройки
	Менее прочный, чем полнотелый, но более теплый и легкий	Кладки стен
	Имеет хорошую звукоизоляцию	Многоэтажные здания
Облицовочный	Не имеет расслоений	Для стен с идеальными поверхностями
	Исключены трещины	Отделочные работы внутри помещения
	Ровная форма
	Глянцевое покрытие	Постройки внутренних конструкций
	Высокая цена
Фигурный	Нестандартная форма	Строительство круглых колонн
	Разнообразные цвета	Арки
	Интересный рельеф	Декоративные элементы орнамента
Клинкерный	Высокая морозостойкость от F100 до F 300	Вымостка дорог
	Большой выбор расцветок	Постройка тротуаров
Шамотный	Выдерживает температуру до 1800 градусов	Для строений, которые будут взаимодействовать с огнем
		Прочностная постройка

Количество штук каждого камня в упаковке отличается и зависит от его плотности, а также учитывается размер. К примеру, полнотелого одинарного камня вмещается 480 шт. в 1 уп., а силикатного 325.

Вернуться к оглавлению

Форматы камня

Изделие с маркой 2,1 НФ по-другому еще называется двойным.

Для удобства использования были разработаны обозначения. Обыкновенный формат одинарного кирпича маркируют НФ. Его можно легко отличить по размеру. Остальные обозначения представлены в таблице:

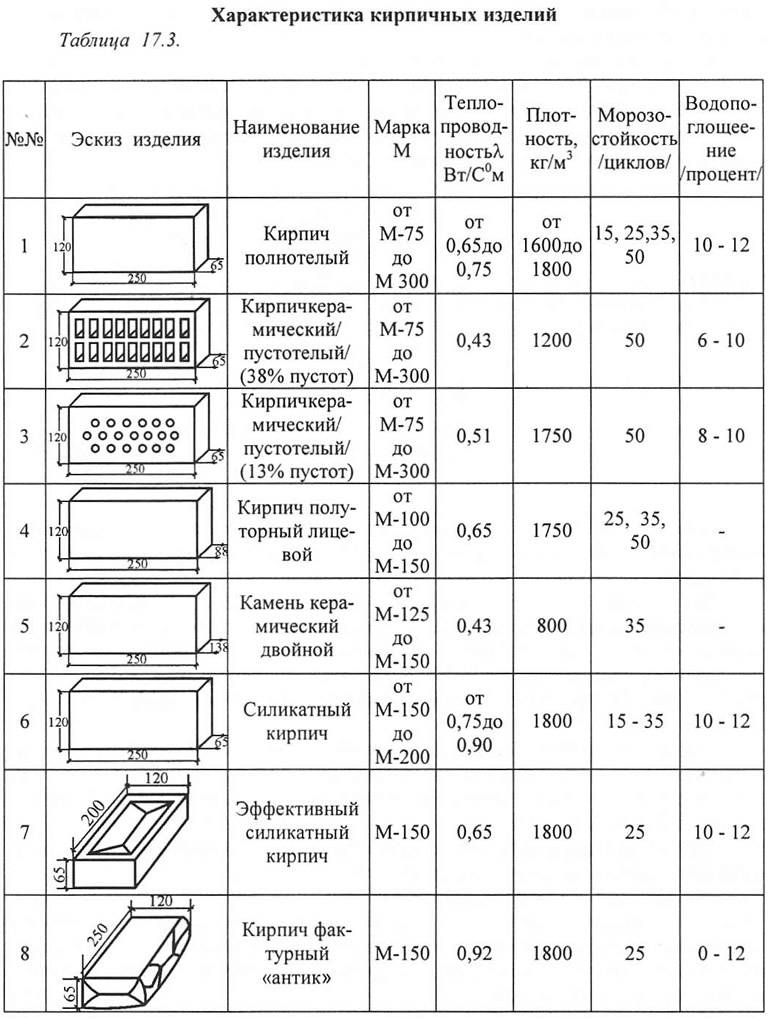

Вид	Формат кирпича по вн	Обозначение	Размеры по вн, мм
Одинарный	1 НФ	О	250×120×65
Модульный	1,3 НФ	М	288×138×65
Полуторный	1,4 НФ	У	250×120×88
Утолщенный с горизонтальными пустотами	1,4 НФ	УГ	250×120×88
Двойной	2,1 НФ	К	250×120×140
С горизонтальными пустотами	1,8 НФ	КГ	250×200×70

Вернуться к оглавлению

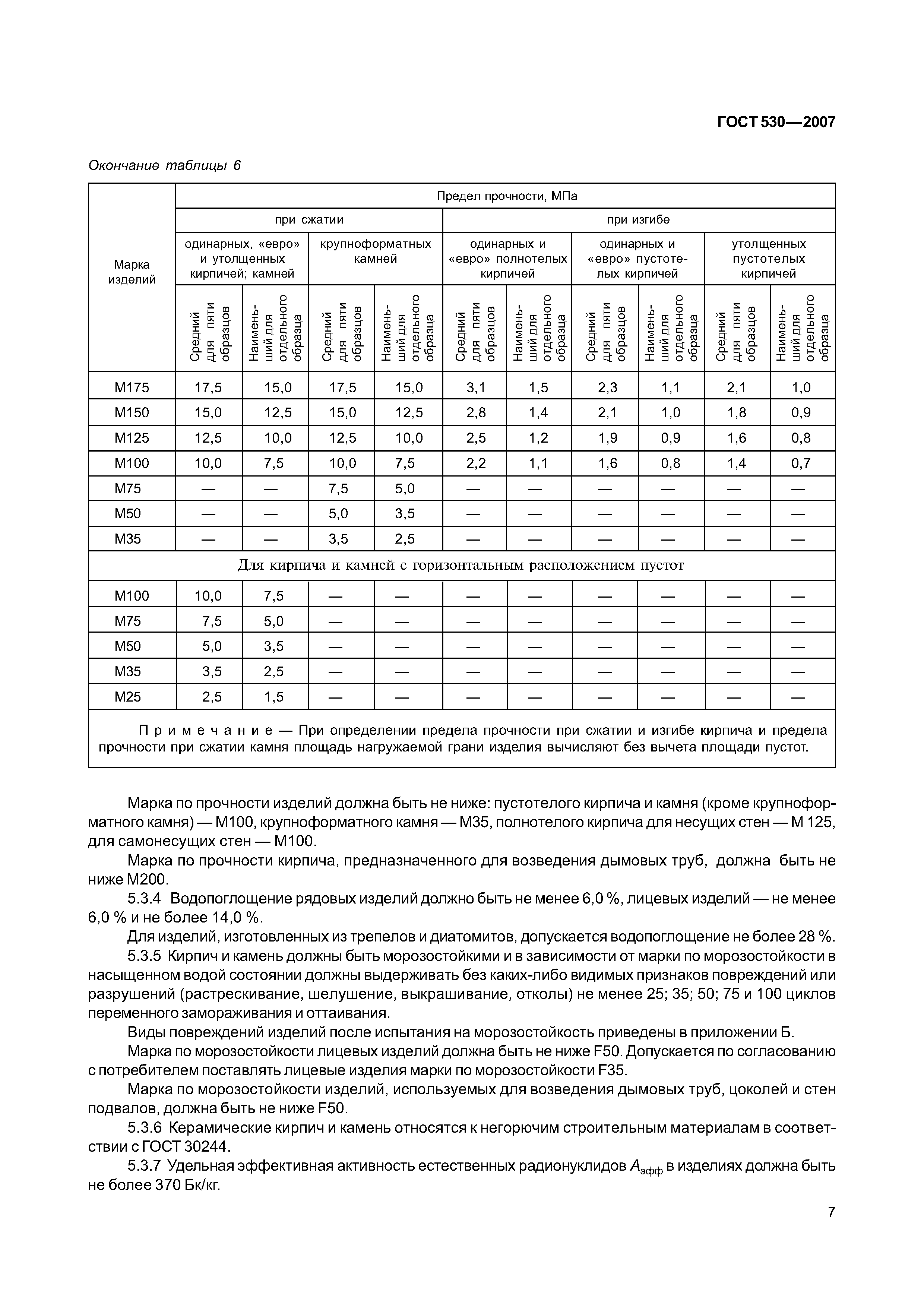

Стандарты

В отличие от старого кирпича, современные материалы проходят тщательный отбор, так как должны соответствовать требованиям ГОСТа. Для легкости оформления приняты мировые сокращения. Условное обозначение изделий из камня состоит из следующих символов, которые представлены в таблице:

Обозначение	Значение
r	Рядовой
Л	Лицевой
КЛ	Клинкерный
ПГ	Камень с пазогребневой системой
Ш	Шлифованный
ПО	Полнотелый кирпич
ПУ	Пустотелый

Решили построить дом Вашей мечты?

Самые крепкие здания, с честью выдерживающие удары судьбы и украшающие любую местность, создаются из кирпича. Кирпич является исконно родным материалом для строительства. Так какие характеристики нужно знать, чтобы оценить качество изделия под общим названием «кирпич»?

Вне зависимости от материала, основные характеристики кирпичей едины. Это:

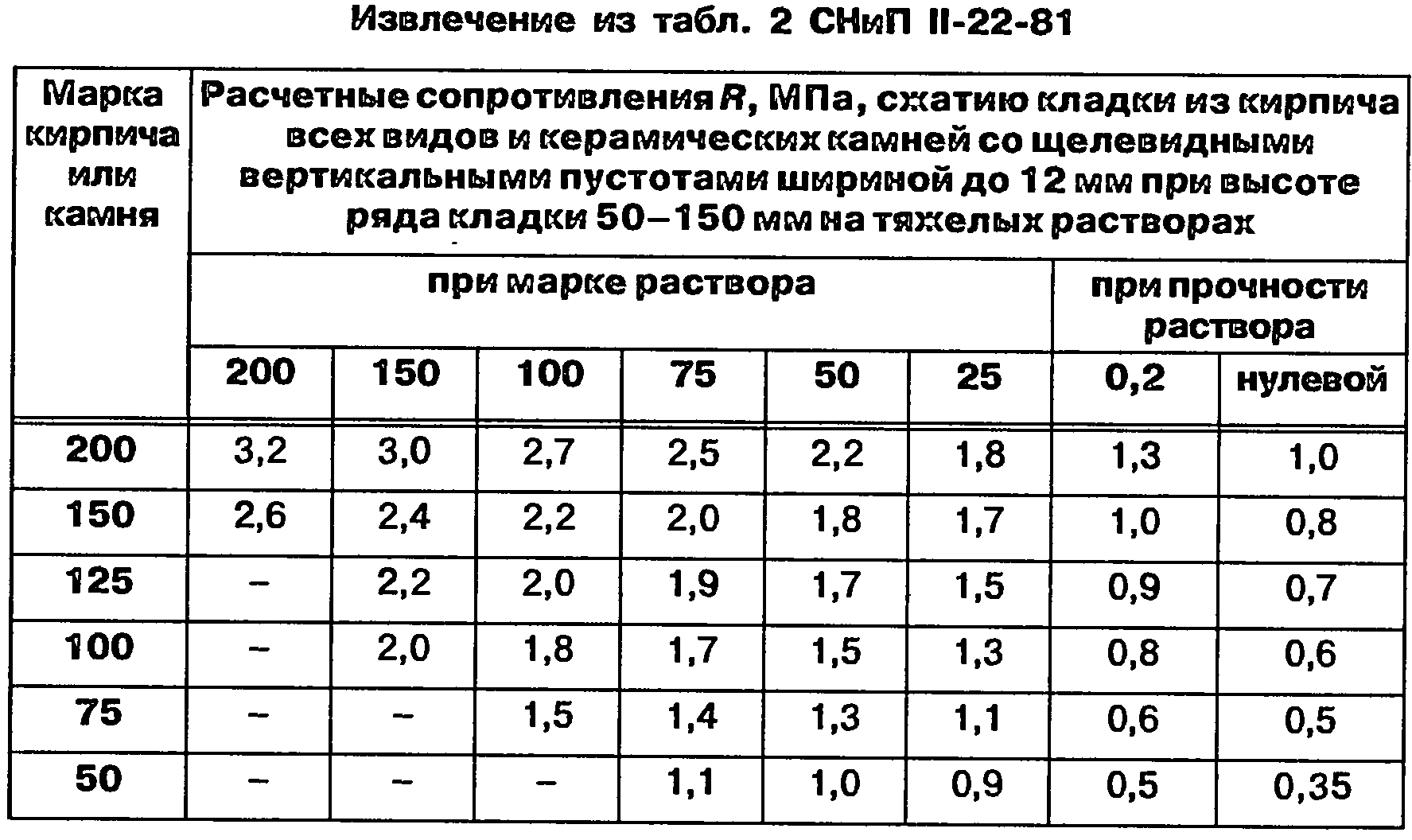

	Прочность – основная характеристика кирпича – способность материала сопротивляться внутренним напряжениям и деформациям, не разрушаясь. Она обозначается М (марка) с соответствующим цифровым значением. Цифры показывают, какую нагрузку на 1 кв.см. может выдержать кирпич. В продаже чаще всего встречается кирпич марок М100, 125, 150, 175. Например, для строительства многоэтажных домов используют кирпич не ниже М150, а для дома в 2–3 этажа достаточно и кирпичей М100. Однако, в зависимости от качества глины керамический кирпич может иметь марочность М200 или даже М300. Это позволяет говорит о повышенных прочностных характеристиках изделия. Обратите внимание, а значение марочности производимого нашим заводом кирпича — он Вас не разочарует.
	Морозостойкость – способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии, обозначаетсяFи измеряется в циклах. Во время стандартных испытаний кирпичи опускают в воду на 8 часов, потом помещают на 8 часов в морозильную камеру (это один цикл). И так до тех пор, пока кирпич не начнет менять свои характеристики (массу, прочность и т.п.). Тогда испытания останавливают и делают заключение о морозостойкости кирпича. Кирпич с более низким циклом обычно дешевле, но и эксплуатационные свойства его обычно ниже и годятся разве для южных широт. В нашем климате, рекомендуется использовать кирпич не менее F35. Морозостойкость нашего кирпича имеет хороший запас внешнего вида кирпича (F50-75) и гарантирует, что с течением времени его внешние характеристики в течение заявленного срока не изменятся.
	Водопоглощение – способность материала впитывать воду. Чем больше цифра — тем больше впитывает изделие воды. Водопоглощение измеряют в процентах. Изделие (кирпич или плитку) взвешивают, а потом замачивают в воде комнатной температуры. Вымокший кирпич обтирают тряпочкой и взвешивают ещё раз. Потом считают, сколько процентов составила разница в весе сухого и мокрого кирпича.  Лучше всего применять керамический кирпич с водопоглощением в пределах 14%.

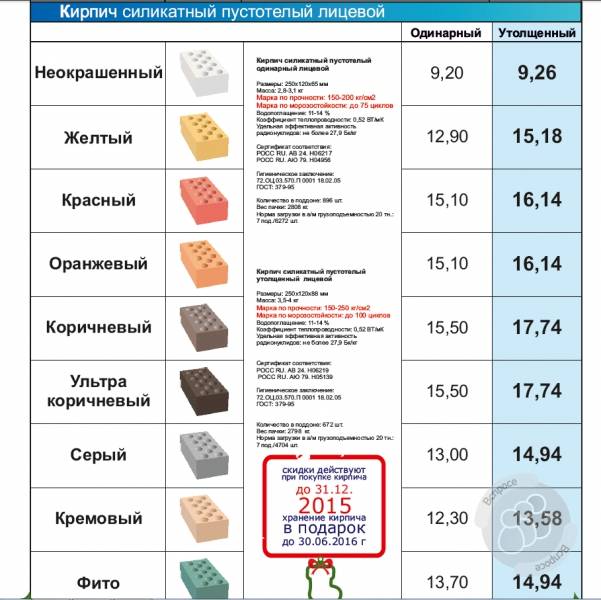

Рассмотрим все альтернативы кирпича, а именно кирпич силикатный. По сути, силикатный кирпич представляет собой бруски из силикатного автоклавного бетона, имеющие форму и размеры кирпича. Он состоит примерно из 90% извести, 10% песка и небольшой доли добавок. Недостатки силикатного кирпича существенны: тяжел, не очень прочен, не водостоек, легко проводит тепло. Поэтому он уступает керамическому кирпичу в универсальности применения и используется только в кладке стен и перегородок, но не может применяться в фундаментах, цоколях, печах, каминах, трубах и других ответственных конструкциях.

С предпочтениями по материалу изготовления кирпича мы определились, давайте теперь рассмотрим виды керамического кирпича и области его применения.

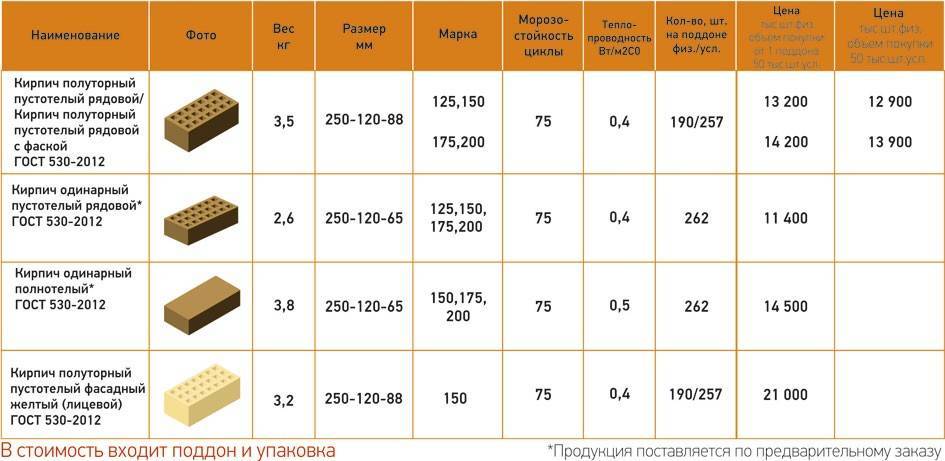

По плотности тела кирпич делят на пустотелый и полнотелый. Чем больше пустот в кирпиче, тем он теплее и легче. Тепловые свойства кирпичу может также придать пористость самого материала, а внутренние поры способствуют лучшей изоляции звука. Развитие современной технологии направлено на создание поризированного (насыщенного порами) кирпича.

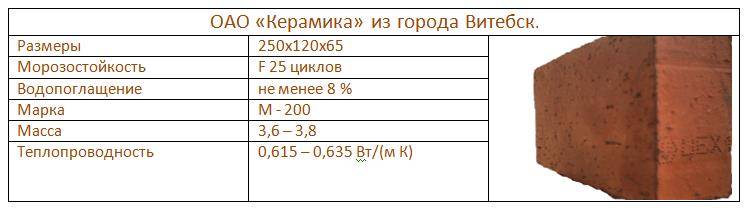

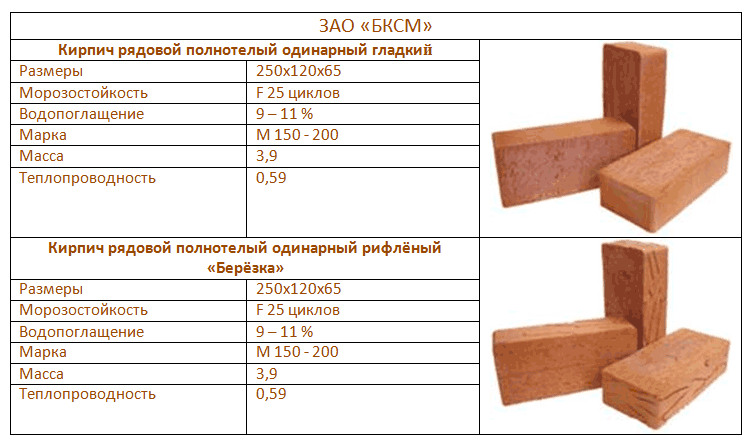

Полнотелый кирпич – материал с малым объемом пустот (менее 13%). Применяется полнотелый кирпич для кладки внутренних и внешних стен, возведения колонн, столбов и других конструкций, несущих помимо собственного веса дополнительную нагрузку. Поэтому он должен обладать высокой прочностью (при необходимости используют кирпич марки М250 и даже М300), быть морозостойким. По ГОСТУ максимальная марка по морозостойкости такого кирпича – F50, но наш завод производит кирпич отличающийся повышенными характеристиками, о чем говорит маркировка F50-75. Прочность достигается не даром – полнотелый кирпич имеет среднюю плотность 1600–1900 кг/м³, пористость до 13%, марку морозостойкости 15–75 циклов, коэффициент теплопроводности 0,6–0,7 Вт/м°С, марку прочности 75–300. Поэтому наружные стены, полностью выложенные полнотелого кирпича, требуют дополнительного утепления. Полнотелый красный кирпич классического размера весит от 3,5 до 3,8 кг. В одном кубометре содержится 480 кирпичей.

Размер: 250x120x65 мм Марка: М-200, М-300 Пустотность: 13% Водопоглощение: 10 Вес: 3,5 кг Морозостойкость: F50-75

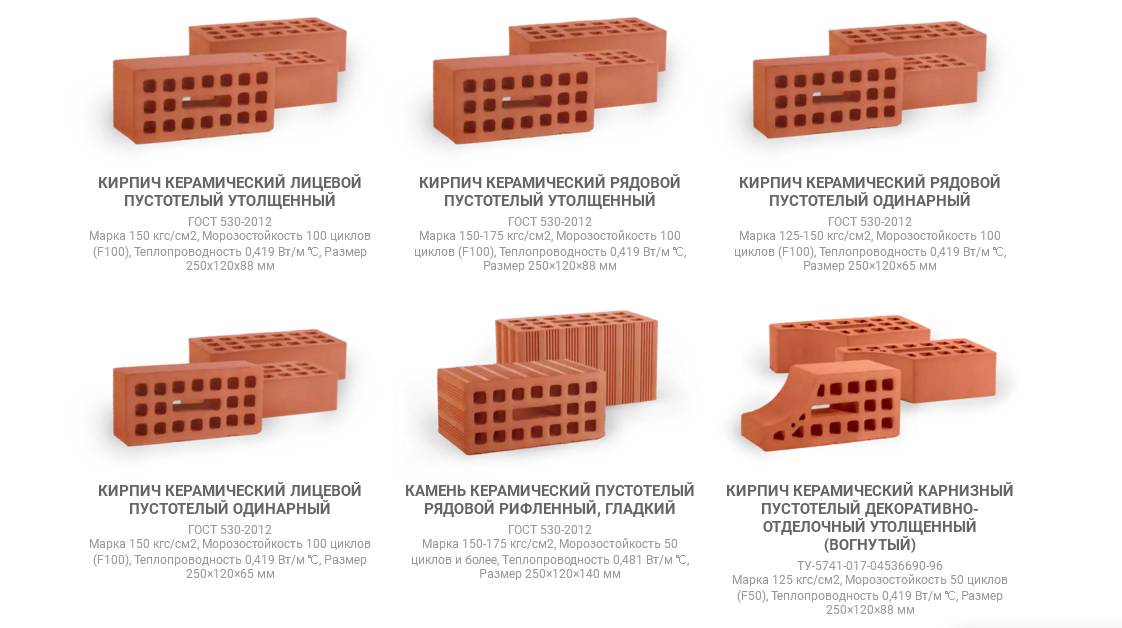

В соответствии со своим названием главным отличием пустотелого кирпича является наличие внутренних пустот – отверстий или щелей, которые могут иметь разную форму (круглые, квадратные, прямоугольные и овальные), объем (13–50% внутреннего объема) и ориентацию (вертикальные и горизонтальные). Наличие пустот делает этот кирпич менее прочным, более легким и теплым, на его изготовление идет меньше сырья. Пустотелый кирпич применяют для кладки облегченных наружных стен, перегородок, заполнения каркасов высотных и многоэтажных зданий и иных ненагруженных конструкций.

Технические характеристики обычного пустотелого кирпича: плотность 1000–1450 кг/м³, пористость 6–8%, морозостойкость 6–8%, морозостойкость 15–50 циклов, коэффициент теплопроводности 0,3–0,5 Вт/м°С, марка прочности 75–250, цвет от светло-коричневого до тёмно-красного.



Размер: 250x120x65 мм Марка: М-125, М-150, M-175 Пустотность: 36% Водопоглощение: 10 Вес: 2,3 кг Морозостойкость: F50-75

Технические характеристики пустотелого сверхэффективного «Теплого» кирпича Кинель-Черкасского кирпичного завода, имеющего свои характеристики благодаря особой конструкции внутренних пустот: плотность 1100–1150 кг/м³, пористость 47%, морозостойкость F50-75 циклов, коэффициент теплопроводности 0,22–0,25 Вт/м°С, марка прочности M150, цвет «Терракот».



Размер: 250x120x65 мм, 250х120х130 мм, 250х120х215 мм Марка: М-150, M-175 Пустотность: 47% Водопоглощение: 10 Вес: 1,9 кг; 3,5 кг; 5,5 кг Морозостойкость: F50-75



Достоинства: великолепные теплоизоляционные свойства, звуконепроницаемость, меньший вес. Используется в строительстве наружных и внутренних стен, значительно повышая теплозащитные свойства дома. Наружные стены из поризованного камня возводятся быстрее, чем стены из обычного пустотелого кирпича, сокращается количество растворных швов. Плотность его на 30% меньше, он легче, что ведёт к снижению нагрузок на конструкцию фундамента. При меньшей толщине стены в 640 мм из поризованной керамики даёт такой же эффект теплоизоляции, что и обычная кирпичная стена в 770 мм.

Облицовочный кирпич — он же лицевой и фасадный. Главное назначение облицовочного кирпича – кладка внешних и внутренних стен с высокими требованиями к поверхности стены. Соответственно, облицовочный кирпич имеет строго правильную форму и ровную, глянцевую поверхность внешних стенок. Не допускается наличие трещин и расслоения поверхности. Как правило, фасадный кирпич – пустотелый, а, следовательно, его теплотехнические характеристики достаточно высоки. Подбирая составы глиняных масс и регулируя сроки и температуру обжига, производители получают самые разнообразные цвета. Эти колебания цвета могут быть и не предумышленными, так что все необходимое количество лицевого кирпича целесообразнее покупать сразу же, одной партией, так чтобы вся облицовка была однородной по цвету.

Предназначен для кладки и одновременной облицовки наружных и внутренних стен зданий и сооружений любой этажности. Прочностные свойства лицевого кирпича позволяют применять его не только в качестве декоративного материала, но и как несущий материал наряду с рядовым кирпичом.

Технические характеристики облицовочного кирпича: плотность 1300–1450 кг/м³, пористость 6–14%, морозостойкость 25–75 циклов, коэффициент теплопроводности 0,3–0,5 Вт/м°С, марку прочности 75–250, цвет от белого до коричневого.

Затраты на кирпичную облицовку больше, чем на оштукатуривание, но такой фасад существенно долговечнее, чем штукатурка. К тому, стоит рассмотреть возможность экономии за счет выбора различных размеров кирпича.  Классический размер кирпича 250х120х65 мм, его называют одинарным или 1NF. Этот размер удобен для каменщика и кратен метру. Есть кирпич и большего размера – полуторный (его высота 88 мм, т.е. 250х120х88 мм) или 1,4NF, керамические камни двойного (2NF) и многократно большего размера. Наш завод производит камень максимального размера 3,6NF. Такие кирпичи в пересчете на куб кладки дают экономию в расходе кладочного раствора и непосредственной работе каменщика. Однако, и это еще не все. Существенную экономию может дать выбор облицовочного кирпича нашего завода евро формата.

0,5NF 250x60x65 мм Пустотность: 26% Водопогл-е.: 10,7 Вес: 1,3 кг Морозостойкость: F50-75

0,7NF 250x85x65 мм Пустотность: 26% Водопогл-е: 10,7 Вес: 1,6 кг Морозостойкость: F50-75

0,9NF 250x85x88 мм Пустотность: 33% Водопогл-е: 10 Вес: 2,2 кг Морозостойкость: F50-75



Такой кирпич позволит создать фасад как при использовании одинарного кирпича, но создаст значительную экономию ресурсов, а том числе на перевозке. Обычная упаковка (единицей упаковки и соответственно продажи кирпича является — 1 поддон) содержит 401 шт. при условии, что используется автомобильная перевозка. За счет облегченности на аналогичном автоподдоне размещается 801 шт. кирпича 0,5NF и 534 шт. — кирпича 0,7NF;

Цвет кирпича в основном зависит от состава глины. Большинство глин после обжига становятся «кирпичного» цвета (кирпич «Терракот»), но есть глины, после обжига приобретают желтый, абрикосовый или белый цвет. Если в такую глину добавить пигментные добавки, то получится цветной кирпич, например, так получают коричневый кирпич (см кирпич «Шоколад»).

Ну и конечно, современный способ окрашивания лицевого кирпича — ангобирование и нанесение фактурного состава с содержанием солей и кварца — торкретирование. Оксиды металлов,  наносятся на поверхность кирпича до спекания, частично проникая в поверхностный слой лицевой поверхности. Возможности такого окрашивания широки и позволяют удовлетворять самые необычные архитектурные запросы. Скажем, оригинальный вариант окрашивания кирпича нанесением на лицевую поверхность, частично распыляя все те же красители, может решить нелегкую задачу оформления необычного фасада дома.

Наш завод производит целую линейку ангобированного лицевого кирпича (читайте подробнее здесь). Кирпич необычных цветов и фактур можно выбрать из наличия на складе либо при достаточно крупном заказе изготовить специально. Присмотритесь, наш кирпич цвета «Ферро» и «Мета Ферро» с необычным серо-синим оттенком — какой необычный дом может получиться в его исполнении:

Применение различных видов кирпича

Главная / Статьи / Применение кирпича

Из всех строительных материалов кирпич является наиболее популярным и универсальным. Из него можно возводить стены мало- и многоэтажных конструкций, фундаменты, внутренние перегородки, использовать в качестве декоративного материала во внутренней отделке, строить печи, камины, заборы и многое другое. В зависимости от области применения кирпич принято подразделять на лицевой (облицовочный) и рядовой (строительный). Отдельным видом строительного кирпича является крупноформатный поризованный камень — теплая керамика.
В свою очередь способ производства и материал, из которого изготовлен кирпич, непосредственно влияют на конечные характеристики изделия.

1. Виды кирпича по применению
2. Рядовой кирпич
3. Облицовочной кирпич
4. Поризованный кирпич (тёплая керамика) — крупноформатный строительный блок

Виды кирпича по применению

Область применения	Применяемый кирпич
Стены	Кирпич для несущих стен – М125, для самонесущих — М100
Стены «под штукатурку»	Рифленый кирпич
Облицовка	Лицевой кирпич, клинкерный кирпич, водопоглощение не более 14%, морозостойкость не менее F50, допускается F35
Цоколь, стены подвалов, дымовые трубы, вентиляционные каналы	Полнотелый кирпич, морозостойкость не ниже F50
Топочные в печах и каминах	Огнеупорный (шамотный) кирпич

Рядовой кирпич

Рядовой, строительный, или рабочий, кирпич используется, в основном, при строительстве стен, фундаментов, перегородок. В зависимости от способа производства такой рядовой кирпич может отличаться определёнными особенностями, которые обязательно нужно учитывать при выборе материала для строительства.

• Керамический полнотелый кирпич, произведенным из глины методом пластического формования, обладает высокой прочностью на сжатие, низким водопоглощением и, как следствие, высокой морозостойкостью и долговечностью. Полнотелый рядовой кирпич используется при устройстве фундаментов, цоколей, подвальных помещений, а также при возведении наружных и внутренних стен зданий, колонн, столбов и других конструкций. Рядовой рифленый кирпич, в основном, применяется для стен и перегородок, требующих оштукатуривания, так как обеспечивает хорошее сцепление со штукатурными растворами. Так как рядовой полнотелый кирпич производится без пустот и с низкой пористостью, то ему свойственна высокая теплопроводность. Поэтому наружным стенам, выложенным из этого кирпича, в большинстве случаев, необходимо дополнительное утепление. Полнотелый кирпич иногда выпускают с технологическими пустотами для снятия внутренних напряжений (уменьшения количества трещин) при обжиге.
• Керамический пустотелый кирпич, как и полнотелый, производится из глины с последующим обжигом. Как следует из названия, такой кирпич имеет пустоты. По форме отверстия могут быть круглыми, квадратными, прямоугольными и овальными. Отверстия круглой и овальной формы снижают вероятность образования трещин при изготовлении кирпича. За счет того, что пустоты составляют значительную часть объема (более 13%), на изготовление пустотелого кирпича уходит меньше сырья, чем на изготовление полнотелого. Кроме того, замкнутые объемы сухого воздуха повышают теплоизолирующие свойства материала. При этом кладочный раствор должен быть достаточно густым, чтобы не заполнять отверстия. На степень проникновения раствора влияет и размер самих отверстий. Для улучшения теплотехнических характеристик , на этапе его производства стараются добиться повышенной пористости сплошной части кирпича. Для этого в глину добавляют торф, мелко нарезанную солому, опилки или уголь, которые при обжиге выгорают, образуя маленькие пустоты в глиняном массиве. Используется щелевой при возведении внутренних и внешних стен зданий и других, преимущественно, ненагруженных конструкций. Пустотелый кирпич нельзя использовать для кладки фундаментов, подвалов, цоколей, так как замерзание воды, попавшей в пустоты кирпича или камня, приводят к его разрушению.
• Шамотный кирпич.Такой кирпич изготавливают путем обжига спрессованного шамота – зернистого материала, получаемого измельчением предварительно обожженной до температуры спекания глины. К достоинствам шамотного кирпича относятся: высокая теплоемкость, высокая огнеупорность и прочность, устойчивость к деформации и резким перепадам температур, к действию кислот и щелочей, гладкая ровная поверхность, как следствие — большой срок эксплуатации и эстетичность. К недостаткам можно отнести недостаточную влагостойкость, сложность резки из-за высокой прочности, необходимость использовать специальный раствор для кладки и высокая цена, по сравнению с обычным полнотелым кирпичом. Огнеупорный шамотный кирпич применяется как в бытовом строительстве: при возведении печей, каминов, барбекю, котелен, при устройстве дымоходов, — так и в промышленном, например, при строительстве металлургических печей, печей для производства стекла, фарфора.
• Силикатный кирпич. При изготовлении силикатного кирпича используется мелкодисперсный кварцевый песок, известь и вода. В отличие от керамического, силикатный кирпич не подвергается обжигу после сушки, а прессуется под высоким давлением. Силикатный кирпич имеет гладкие грани и значительно меньше дефектов, отличается более низкой стоимостью, чем кирпич пластического формования. Но он менее морозостоек и, соответственно, менее долговечен. Такой кирпич нельзя применять в частях здания с влажным режимом: в санузлах, ванных комнатах, для кладки фундаментов, подвалов, цоколей. Целесообразно использовать силикатный кирпич для возведения межкомнатных стен и перегородок.

Облицовочной кирпич

Облицовочный кирпич, как следует из названия, применяется для облицовки наружных стен, фасадов. Как и строительный, облицовочный кирпич может быть произведен с использованием различных технологий. В зависимости от материала и способа производства, облицовочный кирпич может иметь разные характеристики. Но независимо от способа производства, он должен обладать всеми качествами облицовочного материала: эстетичностью, устойчивостью к воздействию факторов внешней среды, прочностью, долговечностью, разнообразием цветов, размеров и форм.

• Керамический кирпич, произведенный методом пластического формования, как и строительный, отличается низким водопоглощением, как следствие, высокой морозостойкостью и долговечностью. Современные технологии позволяют производить керамический кирпич в широкой цветовой гамме: от белого до черного. Такое разнообразие достигается использованием разных видов глин, например, беложгущихся, или добавлением пигментов. К преимуществам облицовочного керамического кирпича относятся: широкая цветовая палитра, устойчивость к выгоранию и вымыванию, устойчивость к температурным перепадам, низкое водопоглощение, большой срок эксплуатации без появления дефектов, дополнительная теплоизоляция и внешняя защита здания. К недостаткам можно отнести вес (по сравнению с другими отделочными материалами), необходимость использования цементных и клеевых растворов при возведении кладки, что может привести к появлению высолов. Так или иначе, керамический кирпич — классический вариант внешней отделки дома.
• Клинкер фасадный. Этот вид кирпича также производится из глины методом пластического формования, но в отличие от обычного керамического, обжигается при более высокой температуре. Технология и качество сырья обеспечивают более плотную структуру, высокую прочность. Повышенная прочность, морозостойкость, долговечность, высокая теплопроводность, правильная геометрия — вот, что характеризует такой кирпич. Также к преимуществам данного материала относится: высокая эстетичность, широкая сфера применения, универсальность, что делает клинкер фасадный прекрасным материалом для отделки зданий.
• Гиперпрессованный кирпич. Производится из смеси цемента, известняка (ракушечника), доломита и красителя методом полусухого прессования под очень высоким давлением без обжига. Гиперпрессованный кирпич имеет гладкие грани и значительно меньше дефектов, чем кирпич пластического формования. Основными недостатками гиперпрессованного кирпича являются большой вес, склонность к умеренной деформации при перепадах температур, что может привести к появлению трещин и расшатыванию кладки, склонность к выгоранию и более высокая цена. Гиперпрессованный кирпич может применяться для кладки фундаментов (полнотелый), несущих стен, облицовки фасада, при благоустройстве территории.
• Силикатный кирпич. Плюсы силикатного кирпича, как облицовочного материала — это отличная геометрия, большое разнообразие цветов, совместимость с любыми кладочными растворами, высокая прочность, хорошая звукоизоляция, низкая цена. Минусы облицовочного силикатного кирпича — большой вес, высокая теплопроводность, высокая впитываемость влаги и низкая морозостойкость по сравнению с керамическим кирпичом.

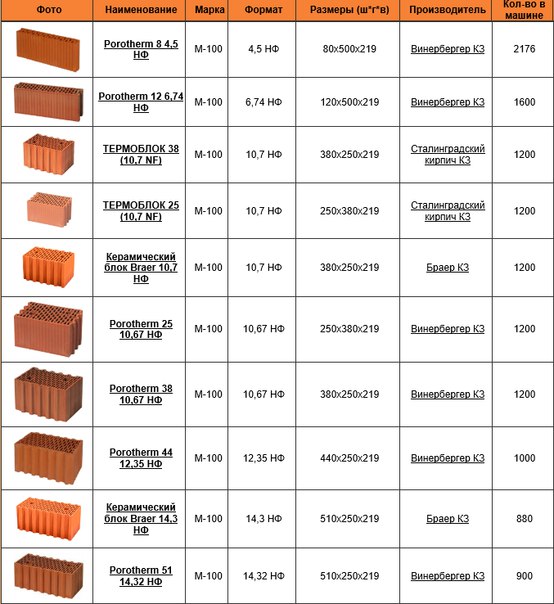

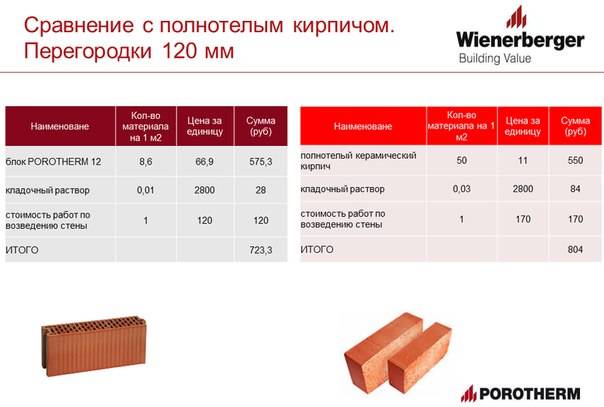

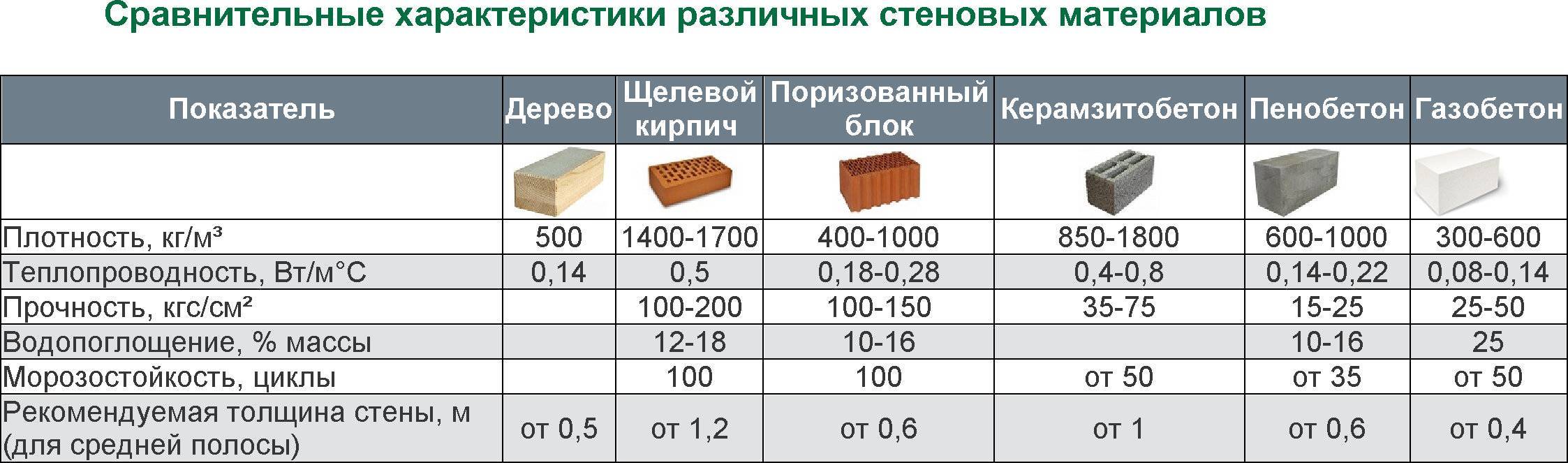

Поризованный кирпич (тёплая керамика) — крупноформатный строительный блок

Поризованный кирпич, или тёплая керамика — это теплый, прочный, экологически чистый строительный блок, изготовленный из глины методом пластического формования. Поризованные керамические блоки получают при добавлении в глину добавок, например, опилок, которые, выгорая в процессе обжига, образуют поры, понижающие его плотность приблизительно на 30% и повышающие теплоизоляционные свойства. Размеры керамических блоков варьируют от 2.1НФ до 14.5НФ, при этом за счет сложной ячеистой структуры вес изделия значительно снижен по сравнению с полнотелым камнем.

Преимущества поризованных керамических блоков:

• большие размеры позволяют ускорить кладку
• небольшой вес снижает нагрузку на нижележащие конструкции
• высокие теплоизоляционные свойства
• повышенная звукоизоляция
• высокая прочность
• высокая морозостойкость (небольшое водопоглощение)
• долговечность и экологичность
• наличие пазогребневого соединения у крупноформатных блоков позволяет выполнять кладку, не применяя раствор в вертикальных швах (отсутствие «мостиков холода»)

Недостатки поризованных керамических блоков:

• высокая стоимость (по сравнению с блоками из ячеистых бетонов)
• сложность обработки

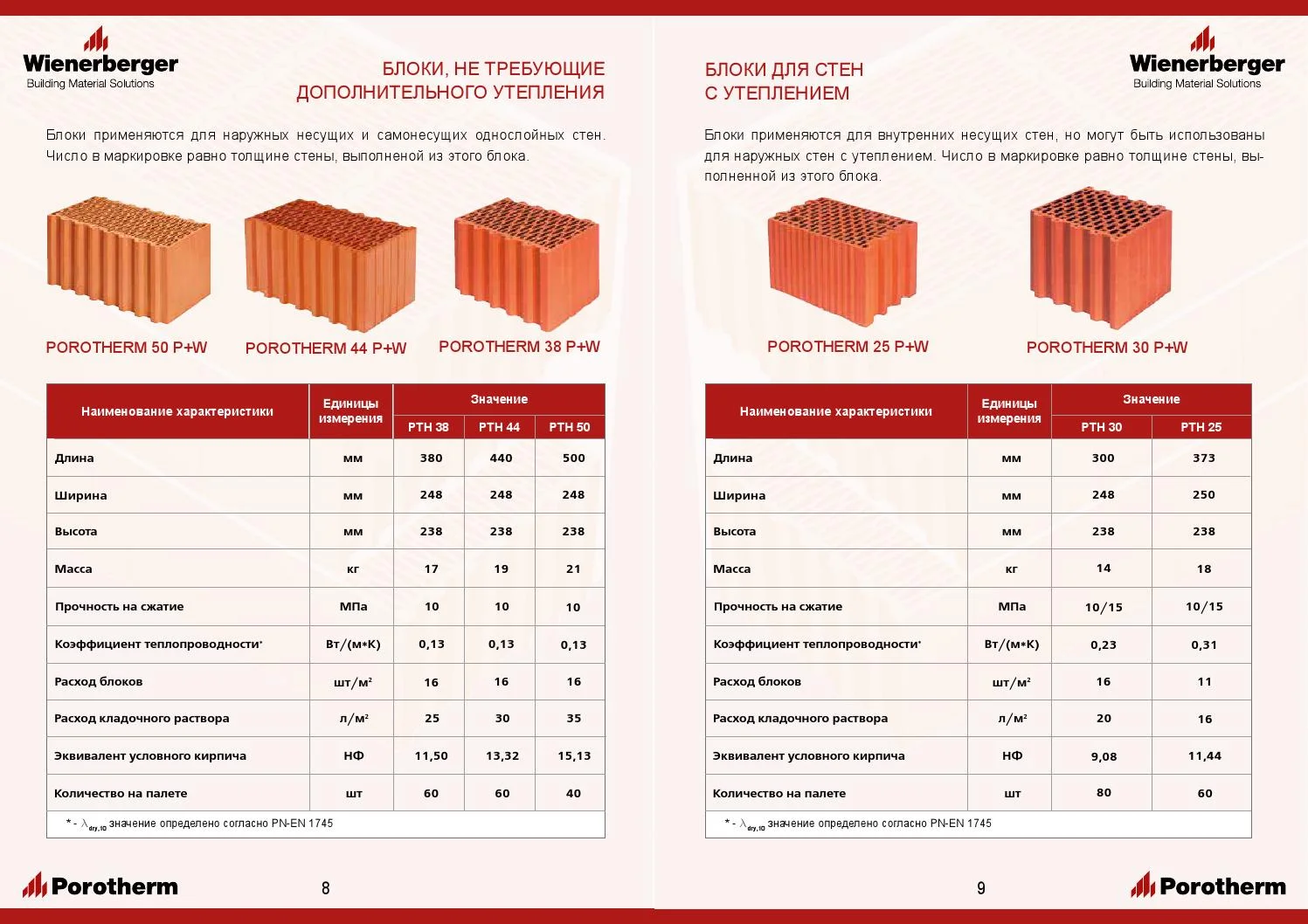

Поризованные блоки 14,5НФ, 12,35НФ обычно применяются для возведения наружных стен без дополнительного утепления, 10,7НФ –для наружных стен с дополнительным утеплением и внутренних несущих стен, 6,7НФ — для возведения ненесущих перегородок. Теплозащитные свойства стены из крупноформатного кирпича с использованием теплого раствора улучшаются на 10%.

Как возвести кирпичную несущую стену

Сооружение несущей стены из кирпича — отличный способ обеспечить лучшую изоляцию, но также и лучшую поддержку. Другими словами, кирпичные стены — это не просто постмодернистская эстетика, а рука помощи, когда речь идет о структуре дома.

Этап 1 — Фундамент

Сначала визуализируйте и найдите внешнюю и внутреннюю поверхности новой желаемой стены и нарисуйте ее мелом на полу.Отмерьте от 3 до 4 дюймов поперек линии, создав две параллельные линии в качестве окончательного варианта — это грубая область для нижней части стены и общего расстояния. Выкопайте неглубокую траншею между контурами мела. Убедитесь, что основание траншеи выровнено с помощью инструмента уровня. Теперь вам понадобятся две доски для раствора площадью около двух квадратных футов каждая.

Обратите внимание на расположение желаемой стены — несущая стена не должна быть частью помещения или конструкции, не имеющей дополнительного выхода. Другими словами, обязательно проверьте, чтобы возле этой несущей стены не было тупиков.Причина, по которой должно быть окно, еще одна дверь или что у вас есть, заключается в самой несущей стене — если произойдет пожар, землетрясение или какая-либо внезапная ситуация, когда несущей стене угрожает опасность не удерживания, то вся комната или конструкция рухнет в некоторой степени, а если нет второго выхода, такого как окно, то любые люди, находящиеся в комнате или конструкции у несущей стены, могут получить серьезные травмы или хуже.

Одна из причин, по которой желательны кирпичные стены, заключается в том, что они могут выдерживать «внезапные изменения», т.е.е. пожары, сотрясающие землю, лучше, чем деревянные стены. Тем не менее, кирпичные стены не являются неуязвимыми — не повторяйте ошибку Титаника, считая, что дополнительный выход не требуется, потому что кирпич может выдержать все, поддерживая крышу.

Шаг 2 — Начало работы

Затем перемешайте раствор в тачке — можно вручную. Рекомендуется смешивать раствор двумя отдельными порциями. Теперь поместите одну партию на одну доску и расположите их рядом с собой, чтобы к ним был легкий доступ во время работы, и сделайте то же самое со стопками кирпичей.Затем нанесите слой раствора вдоль основания траншеи. После этого, укладывая слой кирпичей на раствор, постарайтесь максимально выровнять кирпичи — крайне важно, чтобы первый слой кирпичей был как можно более ровным, иначе остальная часть стены сильно наклонится.

Шаг 3 — Промойте, повторите

Держите уровень вертикально по отношению к каждому кирпичу, чтобы убедиться, что они установлены ровно. Мастерком удалите излишки раствора. Повторяйте, обращая пристальное внимание на выравнивание, пока не будет достигнута желаемая высота. Обратите внимание, что, поскольку эта стена предназначена для несущей, она должна иметь сильный контакт с крышей или любой другой нагрузкой, которую она несет.

Несущая каменная конструкция — типы, особенности и преимущества

🕑 Время чтения: 1 минута

Строительство из несущей каменной кладки является одной из старейших и наиболее распространенных строительных технологий в мире. Каждый стеновой элемент несущей каменной конструкции несет нагрузку на фундамент, которая затем передается на грунт. Несущие кирпичные конструкции в основном используются для строительства небольших жилых домов.

Характеристики несущей каменной конструкции

Техника возведения несущей каменной кладки включает укладку каменной кладки послойно.Блоки кладки скрепляются с помощью раствора, который придает прочность и устойчивость всему блоку.

Ключевой особенностью несущей конструкции является то, что каждая стена выступает в качестве несущего элемента. Для достижения этой цели стены строятся прочными толщиной 9 дюймов и более.

Подробнее: Разная толщина кирпичной кладки

Несущая каменная кладка; Изображение предоставлено: www.homeey.com

Кирпичные стены передают нагрузку с крыши на фундамент.Путь нагрузки несущей каменной конструкции:

Растворы, используемые для строительства этих конструкций, могут быть:

1. Цементные растворы
2. Известковые растворы
3. Синтетические клеи

Типы несущих кирпичных конструкций

Классификация несущих каменных конструкций производится на основе типа используемого каменного блока. Они:

1. Каменная, кирпичная или блочная кладка

Это несущие конструкции, построенные из камней, кирпичей или бетонных блоков.Этот тип кладки можно использовать как для наружных, так и для внутренних стен.

2. Строительство пустотелой кладки

Структура из пустотелой кладки состоит из двух стен, построенных с полым пространством или полостью. Внутренние и внешние стены отражают красоту и текстуру кирпича. Полая кирпичная конструкция требует меньшего обслуживания.

3. Армированная или неармированная каменная конструкция

Конструкция стен из армированной кладки в качестве несущих элементов позволяет выдерживать большие нагрузки на растяжение и сжатие.Несущая каменная стена также может быть построена без стальной арматуры. Этот тип используется реже, так как приводит к заметным трещинам и проблемам с обслуживанием.

4. Кладочная конструкция из одного материала или композита

Несущая конструкция может быть выполнена из одного материала или в виде составной конструкции. Композитная несущая каменная конструкция включает в себя два или более блоков, таких как камни, пустотелые кирпичи или кирпичи. Эта структура улучшает внешний вид и обеспечивает экономию.

Преимущества несущей каменной конструкции

Несущая каменная конструкция имеет следующие преимущества:

1. Окончательная конструкция несущей каменной кладки отличается высокой прочностью и прочностью.
2. Этот тип конструкции обладает высокой огнестойкостью.
3. Кирпичные блоки доступны в различных цветах и ​​текстурах, что дает пользователю свободу творчества.
4. Для этого типа конструкции не требуется предварительная подготовка или изготовление.
5. Несущие каменные конструкции эстетически привлекательны.
6. Инструменты и оборудование, используемые для каменной кладки, просты и дешевы.

Недостатки несущей каменной конструкции

Ниже приведены основные недостатки несущей конструкции, ограничивающие ее применение:

1. Несущая каменная конструкция плохо работает во время действия землетрясений. Если просмотреть историю прошлых землетрясений, то большинство обрушившихся конструкций представляют собой здания из несущей каменной кладки.Поскольку вес несущей конструкции велик, она сильно притягивает землетрясения.
2. Строительство несущей каменной кладки требует больше труда. Поскольку это предполагает укладку блоков кладки друг на друга, это требует больше человеческого труда.
3. Несущая каменная кладка идет медленно. Как упоминалось выше, это человеческий процесс, который занимает слишком много времени по сравнению с другими методами строительства.
4. Несущие конструкции требуют большого количества каменных блоков. Следовательно, это строительство является трудоемким.Чем больше требуется материалов, тем больше расход зеленых ресурсов на их производство.
5. Затраты на общую кладку, использованную для строительства этих сооружений, делают его нежизнеспособным.
6. Большой вес несущей каменной конструкции.
7. Теплоизоляционные свойства этих конструкций очень плохие.

Подробнее: Трещины в кирпичных стенах

Здание из конструкционного кирпича

24 сентября 2003 г., 10:13 CDT

Получайте новости отрасли каменной кладки на свой почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать ресурсы и информацию о масонстве, необходимые для того, чтобы оставаться в курсе событий.

Нет, спасибо

Икс

По Джим Бриджа PE, SE

Зачем строить две стены, если нужна только одна?
Большинство традиционных облицовочных кирпичных конструкций состоит из несущей стены либо из деревянных стоек, стальных стоек холодной штамповки, либо из блоков бетонной кладки с кирпичными блоками в качестве готовой стены. В некотором смысле, кирпич служит немногим более чем на 4 дюйма краски.Однако в системе конструкционной кирпичной стены кирпич служит как конструкционной системой , так и внешней отделкой ( см. Деталь A ). Использование кирпича как для внешней отделки здания, так и для его конструкции позволяет извлечь выгоду из прочности кирпичной кладки, привлекательного внешнего вида и других неотъемлемых качеств.

Созданный как армированный несущий элемент, а не просто облицовочный материал, структурный кирпич обеспечивает другой вид, альтернативный метод строительства и ряд преимуществ по сравнению с традиционными методами строительства.Здания из конструкционного кирпича могут быть более энергоэффективными и более звуконепроницаемыми, чем здания традиционной постройки. Использование конструкционных стеновых систем из кирпича также обеспечивает более высокую устойчивость к ветровым и сейсмическим воздействиям.

Было обнаружено, что структурные кирпичные дома в Сиэтле, штат Вашингтон, очень хорошо показали себя во время недавнего землетрясения в Нисквалли. Устранение дорогостоящего деревянного каркаса и необходимость иметь дело с колебаниями цен на пиломатериалы — еще одно преимущество использования конструкционного кирпича.

Кирпич придает дому постоянство и красоту. Кирпичные дома имеют более низкие затраты на техническое обслуживание и часто более низкие ставки страхования из-за их характеристик огнестойкости. По этим причинам дома из конструкционного кирпича часто имеют более высокую стоимость при перепродаже и большую привлекательность, чем дома, построенные с использованием традиционных методов или других облицовочных материалов. Конструкционные кирпичные системы обладают всеми этими преимуществами и по-прежнему могут быть конкурентоспособными по стоимости с большинством сайдинговых материалов.

Как недавно сообщила Daily Herald в пригороде Чикаго, Шон Флаэрти, каменщик и владелец C.S. Flaherty Contractors завершила структурный кирпичный дом. Дом расположен в Западном Чикаго, штат Иллинойс, в районе под названием Kresswood Trails. Хотя Флаэрти по профессии каменщик, его роль в этом проекте была также ролью генерального подрядчика.

«Несмотря на то, что это был мой первый проект, у меня не было никаких проблем во время строительства. Мне очень нравится система, и я планирую продолжать строить еще много домов из конструкционного кирпича. вместе мой следующий проект, который станет моим собственным домом», — сказал Флаэрти.

Дом Флаэрти с 4 спальнями площадью 2500 кв. футов стоит 319 000 долларов. По оценкам Флаэрти, тот же дом с сайдингом будет стоить 306 000 долларов, с традиционной облицовкой из кирпича — 328 000 долларов, а тот же дом, построенный из блоков бетонной кладки (CMU) и облицовки кирпичом, будет стоить 337 000 долларов.

Энергосбережение
Благодаря своим конструктивным особенностям и свойствам тепловой массы кирпичные дома значительно более энергоэффективны, чем дома с сопоставимой изоляцией из винила или дерева.

Когда используется изоляция из жестких пенопластовых плит, конфигурация структурного кирпичного здания позволяет подрядчику установить непрерывный непрерывный слой изоляции у внешней стены здания. Это отличается от обычной каркасной конструкции, где изоляция прерывается элементами каркаса, электрическими кабелепроводами и трубопроводами. При использовании этой системы отсутствуют тепловые мосты.

При обычной конструкции из шпона с деревянным каркасом у вас есть два строительных материала, которые действуют совершенно по-разному. Древесина со временем дает усадку, а кирпич, как правило, расширяется из-за расширения влаги. Эти противоположные движения могут привести к образованию щелей и трещин в герметике вокруг дверей и окон, которые становятся точками проникновения воздуха и потери тепла. Со структурной кирпичной системой у вас есть только одна «единая оболочка», поэтому ваши стены, двери и окна движутся вместе, и у вас нет этой проблемы.

В свете текущих энергетических проблем и роста цен на природный газ в Соединенных Штатах эти преимущества, безусловно, станут еще более значительными.

Соображения по проектированию
Стандарт кладки, используемый для требований к проектированию и строительству структурных кирпичных систем, — это ACI530-99/ASCE 5-99/TMS 402-99, «Требования строительных норм и правил для каменных конструкций». Этот стандарт обычно называют «Кодексом MSJC» (Объединенный комитет по стандартам каменной кладки).

Здания из армированного несущего кирпича приемлемы для всех существующих типовых строительных норм и правил (UBC, BOCA, SBC и CABO), а также для нового Международного жилищного кодекса для жилых домов на одну и две семьи IRC 2000 , если они спроектированы в соответствии с инженерными нормами. Кодекса MSJC.

Несущие кирпичные здания со стенами, равными или превышающими номинальную толщину 6 дюймов, могут быть спроектированы в соответствии с эмпирическими положениями Кодекса MSJC. Однако эмпирические положения, как правило, нельзя использовать для зданий высотой более одного этажа или в районах с сильным ветром или сейсмической активностью. В этих случаях потребуется инженерный проект.

Учет планировки здания на этапе проектирования может помочь упростить строительство.Размеры здания (длина стен и дверных и оконных проемов) следует по возможности указывать с шагом в ширину кирпичных блоков. Это помогает сократить объем резки кирпичных блоков и облегчает работу каменщика.

Производители кирпича также могут помочь подрядчикам и специалистам по проектированию с их проектами по строительному кирпичу. «Наша приверженность конструкционному кирпичу выходит за рамки простого изготовления кирпича. Мы также предоставляем инженерную поддержку, руководство по структурному проектированию, проекты стен для уединения, идеи планов домов, подробную техническую литературу и программное обеспечение для компьютерного проектирования для квалифицированных специалистов», — сказал Боб Пропс, директор. рекламных акций и национальных счетов в General Shale Brick.

Выбор блоков кладки
В армированных конструкционных кирпичных конструкциях используются пустотелые глиняные блоки, которые изготавливаются в соответствии с требованиями ASTM C652, Спецификация для пустотелого кирпича. Эти блоки изготавливаются с ячейками, которые могут вмещать вертикальное армирование и цементный раствор. Также доступны блоки соединительных балок, которые используются для поддержки досок бухгалтерского учета в местах соединения полов и в верхней части стены для поддержки подошвы и системы ферм крыши.Связующие балки также используются для создания усиленных балок или перемычек над оконными и дверными проемами. Перемычки из армированной каменной кладки с номинальным количеством армирующей стали могут легко перекрывать 18-футовые проемы гаражных ворот без использования стального уголка.

На сегодняшний день изготавливаются строительные кирпичные блоки самых разных размеров. Полые блоки доступны с номинальной шириной 4 дюйма, 5 дюймов, 6 дюймов и 8 дюймов. Для жилого и легкого коммерческого строительства наиболее распространены номинальные размеры 5 и 6 дюймов.В то время как 8-дюймовые устройства обычно используются для крупномасштабных коммерческих проектов. При выборе блока вы должны учитывать как конструктивные требования, так и эстетические особенности блока при размещении в стене.

«Когда мы разрабатывали структурный блок SuprKing™, мы хотели, чтобы блок выдерживал высокие ветровые нагрузки и силы землетрясения для жилых и небольших коммерческих проектов, но мы также хотели, чтобы блок имел более приятный масштаб, чем некоторые из более крупных структурных блоков в использовать.Вот почему мы выбрали размер нашего устройства SuprKing™ 9 5/8 дюйма (длина) x 2 3/4 дюйма (высота) x 4 5/8 дюйма (ширина)», — сказал Марк Кинзер, вице-президент по корпоративному развитию и маркетингу. в General Shale Brick в Джонсон-Сити, штат Теннесси. «Мы также производим специальные формы, такие как связующие балки и специальные блоки quoin, которые, по моему мнению, необходимы для успешных строительных проектов из кирпича», — говорит Кинсер.

Конструкционные кирпичи
Эффективные конструкционные кирпичи могут иметь различные формы.Том Бишоп из Berry Enterprises в Чилхови, штат Вирджиния, использует конструкционный кирпич в своих кладочных работах с 1995 года. Бригады каменщиков Бишопа завершили ряд успешных строительных кирпичных проектов, включая дома, частные стены, автосервис, два магазина строительных материалов, здание технического обслуживания автомобилей, склад стройматериалов, многофункциональное помещение для церкви и хозяйственный сарай.

Инженеры любят строительство из кирпича
Тодд Дейли, профессиональный инженер и владелец фирмы Dailey Engineering, которая специализируется на консультациях по кирпичной кладке и проектировании школьных помещений в Онстеде, штат Мичиган, выбрал кирпич для строительства своего дома. «Основным фактором был профессиональный интерес. Поскольку мы занимались проектированием зданий, наш дом был автоматически построен из кирпичной кладки со всеми преимуществами, которые он дает (долговечность, внешний вид, низкие эксплуатационные расходы и т. д.). В конце концов я решился на SuprKing™, потому что мне понравилась идея использовать конструкционную прочность кирпича, а не просто использовать его в качестве облицовки», — говорит Дэйли. «Когда мы впервые переехали в дом, наша семья была поражена тем, как мало слышно посторонних звуков. Мы живем на озере, и над открытой водой часто дуют сильные ветры.Единственный раз, когда мы что-нибудь услышим, это когда скорость ветра станет достаточно высокой, чтобы сотрясать черепицу на крыше». Дейли, который живет в Мичигане с холодными зимними условиями, также был очень впечатлен энергоэффективностью своего дома. «Мой годовой отчет Счета за газ в среднем составляют менее 900 долларов для нашего дома, включая отопление, горячую воду и тепло для растапливания снега и льда с моей подъездной дорожки. Я считаю жесткую изоляцию с проклеенными стыками и отсутствием тепловых мостов более эффективной, чем обычная изоляция из шпилек и войлока.Жилая площадь дома Дейли составляет 3500 квадратных футов.

Хэл В. Баррино, владелец H.W. Barrineau and Associates, Inc. в Окале, штат Флорида, также выбрала конструкционный кирпич для своего нового офисного здания площадью 5600 квадратных футов в Окхерсте.

Профессиональный парк. Окала, штат Флорида, давно известна как «Кирпичный город» из-за многочисленных зданий и городских улиц, построенных из кирпича. Г-н Баррино сказал: «Я искал ту визуальную привлекательность, которая создавала бы профессиональную офисную атмосферу, сохраняя при этом давнее использование кирпича в Окале.Я также нанял Дэвида Пиллсбери, архитектурного дизайнера Lines of Ocala, Inc., чтобы он помог мне получить желаемый вид».

Кроме того, как инженер, ответственный за структурный проект здания, г-н Баррино был заинтересован в экономии, обеспечиваемой использованием конструкционного кирпича, что позволило отказаться от несущих стен с деревянным каркасом по периметру. «Как владелец я понял, что сэкономил около 8000 долларов».

«Конструкция имеет уклон крыши 6:12 и 3:12 и находится в зоне ветра со скоростью 100 миль в час, что создает несколько особых условий нагрузки от системы крыши.Здание, построенное компанией Fabian Construction, Inc. из Окалы, стало визитной карточкой Профессионального парка», — сказал Баррино.

Структурный кирпич не только для домов
Структурный кирпич также является отличным выбором для частных стен, входных стен и звукоизоляционных стен. Опять же, зачем класть две-три полосы кирпича, когда нужна только одна? Стены из конструкционного кирпича с одинарной сеткой могут заменить стены с двойной скрепкой или стены из бетонных блоков (CMU), облицованные с обеих сторон кирпичной облицовкой.

Многие кирпичные блоки в стандартном производстве сегодня, в том числе проволочные и сквозные блоки, обеспечивают очень приятный вид с обеих сторон стены. Некоторые производители также выпускают блоки с цветным покрытием с обеих сторон, что делает стену с одинарной нитью очень привлекательной и очень практичной.

Структурные кирпичные стены могут быть построены с использованием одного из двух различных методов строительства, которые используются в различных жилых и коммерческих помещениях: (1) Консольные стены ? эти простые опорные стены консольного типа являются более традиционными и обычно используются в жилом строительстве для входных стен, стен уединения и садовых стен; и (2) Стены с колоннами и панелями ? их часто предпочитают в коммерческих проектах и ​​государственные транспортные чиновники, потому что не требуется сплошной фундамент, что может привести к значительной экономии конкретных затрат ( , см. Деталь B ).Простенки и панельные стены также позволяют использовать системы панелей.

Коммунальные конструкции, такие как амбары, гаражи, складские помещения, склады и каменная кладка металлических зданий, также являются отличными приложениями для конструкционных кирпичных систем. Если у вас есть неотапливаемое здание или здание, не требующее кондиционирования воздуха, вам обязательно следует рассмотреть структурную кирпичную систему. В этих случаях как внутренние, так и внешние растворные швы обрабатываются таким образом, чтобы структурный кирпич служил несущей стеной, внешней отделкой и внутренней отделкой стены.

Руководство по строительству из конструкционного кирпича
При использовании конструкционной кирпичной системы кирпичная кладка является основным конструктивным элементом, и кладочные работы начинаются сразу после завершения фундамента. При обычном строительстве доставка кирпича на площадку не требуется до тех пор, пока не будет завершен значительный объем работ, включая все работы по возведению каркаса. Из-за этого подрядчик должен обеспечить раннюю поставку кирпича для строительных проектов кирпича.

I. Первоначальная укладка кирпича
Первым этапом кирпичной кладки является укладка первого ряда кирпича и определение расположения армированных ячеек. В этих местах в фундаменте просверливаются отверстия, которые позже будут использоваться для крепления вертикальной арматуры с помощью конструкционной эпоксидной смолы. Кусок клейкой ленты можно использовать для поддержания чистоты отверстий в процессе кладочных работ. Обычные дюбели также могут устанавливать фундамент при заливке бетона, но использование эпоксидной системы устраняет любые проблемы, вызванные неправильным расположением дюбелей.

II. Поддержание ячеек в чистоте
Затем кирпичные блоки укладываются как обычные кирпичи, за исключением того, что каменщик должен следить за тем, чтобы ячейки, которые будут армироваться, содержались в чистоте. Этого можно добиться с помощью губки, которую в процессе работы протягивают через ячейку, предотвращая засорение ячейки каплями раствора.

III. Дверные и оконные перемычки
Перемычки для дверных и оконных проемов можно временно укрепить с помощью деревянного каркаса и уложить на место ( см. Деталь C ).В качестве альтернативы перемычки также можно соорудить на земле в вертикальном положении. После затвердевания раствора и цементного раствора (обычно достаточно 3 дней) собранные элементы перемычки можно поднимать на место.

IV. Раствор и раствор
Для армированных конструкционных кирпичных систем рекомендуется использовать раствор типа S. Раствор должен соответствовать требованиям ASTM C270, Спецификация раствора для модульной кладки. Затирка, используемая в структурных кирпичных системах, должна соответствовать требованиям ASTM C476, Спецификации для затирки для модульной кладки.Для облегчения заливки небольших ячеек в жилых и легких коммерческих постройках обычно используется мелкая цементная смесь. В небольших проектах большинство каменщиков смешивают раствор в 5-галлонных пластиковых ведрах и заливают раствор в ячейки с помощью воронки из листового металла, которую можно легко изготовить в мастерской по металлу. В более крупных проектах часто используются насосные системы с повторным перемешиванием. Затирочная смесь должна быть достаточно жидкой, чтобы заполнить все пустоты, но не разделяться на составляющие. Обычно рекомендуется спад от 10 до 11 дюймов. Типичная растворная смесь для жилищного строительства будет состоять из 1 мешка (94 фунта) портландцемента типа 1, 300 фунтов. влажного бетонного песка и 2 ? — 3 ? галлонов воды, отрегулированных для получения желаемого спада.

V. Соединение перекрытий
В многоэтажных зданиях перед началом строительства дополнительного этажа необходимо установить опорную стойку и систему перекрытий ( ​​ см. Деталь D ). Это важно, потому что диафрагма пола действует как боковая распорка для стены.Если этого не сделать, подрядчик должен обеспечить надлежащее укрепление стены во время строительства.

VI. Соединение с крышей
Верхний слой кирпича состоит из соединительной балки, которая служит связующим звеном для несущей стеновой системы ( см. Деталь E ). Затем можно установить стропильные фермы и установить кровельный материал. Это позволяет завершить остальную часть конструкции «всухую», защищенную от непогоды.

VII.Внутренняя отделка стен
Поскольку каркас внутренней стены обычно не требуется конструктивно, компоновку внутренней стены можно изменить в соответствии с потребностями владельцев или арендаторов. Это преимущество «открытого пола» также позволяет застройщику завершить оболочку, а затем позволить покупателю выбрать вариант каркаса пола после того, как оболочка будет завершена.

VIII. Внутренняя отделка стен
Любой тип внутренней отделки стен можно использовать с конструкционной кирпичной системой, включая простые полосы обрешетки, прибитые непосредственно к кирпичу, шляповидные каналы или легкие ненесущие металлические шпильки.Для неотапливаемых хозяйственных построек, таких как гаражи и амбары, требуется только неотделанная стена с обработкой швов с обеих сторон. Предпочтения подрядчиков в отношении отделки систем внутренних стен, по-видимому, различаются в зависимости от региона по всей стране. Например, полоски для обшивки наиболее популярны на юге, включая Флориду, тогда как металлические заклепки становятся все более популярными на севере.

С точки зрения общих характеристик, включая стоимость, энергетические аспекты и внешний вид готовой стены, металлические стойки с изоляцией из жесткого пенопласта работают очень хорошо ( см. Деталь F ). Некоторые плотники-отделочники жалуются на использование металлических вызывает проблемы с установкой отделки основания, поскольку вы не можете прибить металлическое основание.Подрядчики решили эту проблему, сначала установив на пол двойную деревянную балку, чтобы обеспечить основу для крепления гвоздями для отделки.

В заключение
Из-за присущих ему качеств, помимо прочности, долговечности и красоты, использование конструкционного кирпича в качестве альтернативного метода строительства неуклонно набирает популярность среди каменщиков, инженеров и профессионалов отрасли. Преимущества, предлагаемые по сравнению с традиционными методами строительства, делают выбор в пользу строительства из конструкционного кирпича простым.Билл Кьорлиен, исполнительный директор Южного института кирпича и каменщик по профессии, говорит: «Глиняные блоки обладают значительными преимуществами по сравнению с бетонными блоками. Прочность на сжатие глиняных блоков может быть в 4–5 раз выше, чем у бетонных блоков. материал, который может быть реальной выгодой для подрядчика-каменщика». Таким образом, строительство из конструкционной кирпичной кладки, хотя оно очень похоже на строительство из несущих блоков из бетонной кладки, этот альтернативный метод не только убивает двух зайцев одним выстрелом, служа как внешним видом здания, так и его структурой, но оставляет вас с намного лучше выглядящая стена.Кроме того, его энергоэффективность, высокая устойчивость к звуку, ветру и сейсмическим воздействиям, низкие затраты на техническое обслуживание и высокая стоимость при перепродаже, а также общая экономия затрат делают конструкционный кирпич «перспективным» строительным материалом, который выбирают в каменной строительной отрасли. сегодня.

---

Об авторе

Jim Bryja P.E., S.E. является менеджером инженерных услуг в General Shale.

Связанные статьи

Глядя на конструкционный кирпич

МЕТОДЫ РЕАЛИЗАЦИИ ПРОЕКТА

Урок из плохой оценки сотрудника

Другие заголовки о масонстве

Можем ли мы использовать блоки AAC в несущих конструкциях?

Гарпедия.com помогает построить/владеть/арендовать/купить/продать/ремонтировать/обслуживать дом вашей мечты, предоставляя все советы и рекомендации на простых языках. Он предлагает решения всех проблем, связанных с домами, от концепции до завершения.

Получен запрос от – Mohan Raj

Можем ли мы использовать кирпичную кладку на 1-м этаже в качестве несущей стены при высоте крыши 10 футов с непрерывной перемычкой из ж/б балки диаметром 6 дюймов?

Solution by gharpedia

Газобетонные блоки — это недавнее изобретение, которое используется в качестве альтернативы традиционному красному кирпичу. Они сделаны из газобетона автоклавного твердения (AAC), который состоит из цемента, извести, песка, воды и добавок. Иногда вместо песка в качестве мелкого заполнителя для производства газобетонных блоков используется летучая зола. Это легкие блоки, которые просты в обращении и устойчивы. Блоки AAC используются для несущих и ненесущих стен, перегородок и панельных стен, внутреннего листа пустотелых стен или подкладки к кирпичной кладке. В основном блоки AAC используются в высотных конструкциях с каркасом из железобетона. Отсюда возникает путаница, можно ли использовать газобетонные блоки в несущей конструкции? Здесь мы дали краткую информацию об использовании газобетонных блоков в несущих конструкциях.

Также читайте: Блоки AAC против красного кирпича: как сделать правильный выбор

Блоки AAC широко используются в Юго-Восточной Азии в течение десятилетия. Они широко используются в элементах каменной кладки в высотном железобетонном каркасном сооружении. Основным преимуществом блоков AAC является то, что они легкие и, следовательно, меньше создают статической нагрузки. Это может помочь снизить потребность в конструкционной стали в каркасной конструкции из железобетона. Отсюда и экономичность строительства.

Блоки из газобетона, изготовленные в соответствии с IS – 2185 (часть 3), подразделяются на два сорта: класс 1 и класс 2.В зависимости от марки газобетонных блоков их прочность на сжатие варьируется от 1,5 до 7 Н/мм ² . Как правило, для несущей конструкции каменная кладка должна иметь прочность на сжатие от 3,5 до 4 Н/мм ² . Следовательно, блоки AAC подходящей плотности должны использоваться в несущей конструкции.

Сухая плотность блоков (кг / м 3 )	Минимальная прочность на компрессию (N / мм 2 )
	класс 1	2
451 до 550	2. 0	1,5
551 650	4,0	3,0
651 750	5,0	4,0
751 850	6,0	5,0
851 до 1000	7.0	6.0

Читайте также: Шокирующая правда о жизни газобетонных блоков и красного кирпича!

Блоки AAC доступны со следующими номинальными размерами:

• Длина: 400, 500 или 600 мм.
• Высота: 200, 250 или 300 мм.
• Ширина: 100, 150, 200 или 250 мм.

Блоки также доступны с соответствующей половинной длиной 200, 250 или 300 мм.

Основной недостаток газобетонных блоков – высокая стоимость. Для небольшой несущей конструкции они могут быть неэкономичными. Кроме того, для небольшой этажной конструкции, которая может быть несущей или каркасной, требуется меньшее количество газобетонных блоков по сравнению с красным кирпичом. Цена меньшего количества блоков AAC будет больше по сравнению с оптовой покупкой. Следовательно, с экономической точки зрения не рекомендуется использовать газобетонные блоки для несущих конструкций, так как нет преимущества в экономии конструкционной стали.

Несущая опора используется только для малоэтажных конструкций. Кроме того, для несущих стен важна толщина стены. Следовательно, решающее значение имеет наличие блоков разных размеров, чтобы можно было построить прочную стену разной толщины, например, 300, 450 или 600 мм.Такие стены должны быть по возможности в хорошем английском переплете для придания прочности. Следовательно, стены должны быть спроектированы инженером-строителем. Поскольку это новый материал для строительства, подрядчики, каменщики и рабочие не знают о способах его укладки, технологиях и т. д.

Теоретически, вы можете использовать газобетонные блоки в несущих конструкциях, если они доступны в необходимых размерах.

Читайте также:

Блок из монолитного бетона и блок из газобетона

О чем следует помнить при покупке кирпича

Кирпич различных форм, используемый в строительстве

Gharpedia. com помогает построить/владеть/арендовать/купить/продать/ремонтировать/обслуживать дом вашей мечты, предоставляя все советы и рекомендации на простых языках. Он предлагает решения всех проблем, связанных с домами, от концепции до завершения.

Продемонстрируйте свои лучшие разработки

Навигация по записям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Какие бывают типы кирпичных стен?

Каменная кладка — это слово, используемое для строительства с раствором в качестве связующего материала с отдельными блоками кирпича, камня, мрамора, гранита, бетонных блоков, плитки и т. д.Строительный раствор представляет собой смесь вяжущего материала с песком. Вяжущими материалами могут быть цемент, известь, грунт или любые другие.

Долговечность и прочность каменных стеновых конструкций зависят от типа и качества используемых материалов, а также качества изготовления.

Работа по строительству зданий — это один из видов искусства. Таким образом, существует линейная зависимость между конструкцией и строительными материалами. Сегодняшние современные жилищные ассоциации, архитекторы и инженеры обеспокоены «каменными стенами».Кирпичная кладка вместе с деревом считается одним из важнейших строительных материалов в истории человечества. Он использовался в качестве строительного материала на протяжении нескольких тысяч лет и до сих пор используется. В последние десятилетия стали часто использоваться другие материалы, такие как сталь и бетон, которые заменили кирпичную кладку в качестве конструкционного материала. Такая ситуация наблюдается и особенно примечательна во всех странах, где почти все новые здания строятся с использованием железобетона.Кирпичная кладка в основном использовалась как нестроительный материал, как заполнение железобетонных и стальных каркасов. Поэтому в уме должен возникнуть вопрос – что это такое? Как это работает или что с этим делать?

Самой прочной частью любого здания или сооружения в этом отношении являются каменные стены. Поскольку они обеспечивают прочность и долговечность любой конструкции, и в то же время помогают контролировать температуру внутри и снаружи. В общем, он держит в помещении и снаружи.

Когда вы слышите слово «каменная кладка», первое, что вам приходит в голову, — это конструкция, связующим материалом которой является раствор. Также используются одиночные или, вернее, отдельные камни, кирпичи, граниты, мраморы, плитки, бетонные блоки и многое другое. В растворе используется песок, в отличие от шпаклевки и других веществ. Материалы для вяжущей смеси изготавливаются из извести, цемента, грунта, а также из нескольких других материалов, из которых она может быть изготовлена.

Конечно, насколько прочной и долговечной будет каменная конструкция стены, будет зависеть от типа используемых материалов, мастерства и качества каменной конструкции стены.Это также зависит от типа отдельных блоков, которые используются для кладки стен, и от того, для чего они будут использоваться.

Ищете клей? Не ищите дальше, купите клей для плитки в CMP Stonemason Supplies.

Что такое каменные стены?

Кирпичные стены являются наиболее прочной частью любого здания или сооружения. Каменная кладка — это слово, используемое для разработки с раствором в качестве связующего материала с отдельными единицами блоков, камней, мрамора, камней, сплошных квадратов, плиток и так далее.Раствор представляет собой смесь ограничивающего материала с песком. Ограничивающими материалами могут быть бетон, известь, грунт или любые другие строительные материалы.

Профессионалы занимаются каменной кладкой, а агрегат работает для различных целей. Некоторые работы для строительных конструкций, некоторые делают барьеры для границ, чтобы отделить линию собственности, а некоторые делают стены дома для структурного использования.

Типы кладки стен в строительстве

В зависимости от типа отдельных блоков, используемых для каменных стен, и их функций, каменные стены бывают следующих типов:

Несущие кирпичные стены

Несущие каменные стены строятся из кирпича, камня или бетонных блоков. Эти стены напрямую передают нагрузки с крыши на фундамент. Эти стены могут быть как внешними, так и внутренними. Строительная система с несущими стенами экономичнее, чем система с каркасными конструкциями.

Толщина несущих стен зависит от величины нагрузки от кровли, которую она должна нести. Например, несущая стена только с цокольным этажом может иметь наружные стены толщиной 230 мм, а с одним или несколькими этажами над ней, в зависимости от типа помещения, ее толщина может быть увеличена.

Несущая стена — стена, несущая возложенную на нее нагрузку, которая зависит от веса конструкции и работы фундаментной конструкции. Обычно такой тип стен используется для больших зданий. например строительство жилья или высотных зданий. Он в основном сделан из кирпича, бетонных блоков или камня. Несущая стена помогает переносить вес с корня на фундамент. Этот тип стены зависит от типов зданий и их количества этажей, толщина которых оценивается как подходящая, чтобы выдерживать вес над ними. Без этой стены существует вероятность неустойчивости фундаментных работ стен. Другой, этот тип стены также может быть наружным и внутренним. Несущие стены являются гибкими, потому что на них легко потратить немного денег, чем на другие типы стен, поскольку это традиционная каркасная конструкция строительства зданий. Несущие стены могут быть армированными или неармированными каменными стенами.

Ненесущие стены, которые предназначены только для того, чтобы нести сами себя и вес прикрепленной облицовки или обшивки.Стены такого типа не обеспечивают структурной поддержки и могут быть внутренними или внешними стенами.

Стены из армированной кладки

Стены из железобетонной кладки могут быть несущими или ненесущими. Использование арматуры в стенах помогает им выдерживать силы растяжения и большие сжимающие нагрузки. Стены из неармированной кладки подвержены трещинам и разрушению при больших сжимающих нагрузках и во время землетрясений. У них мало возможностей противостоять боковым силам во время сильного дождя и ветра.Трещины также образуются в неармированных каменных стенах из-за давления грунта или неравномерной осадки фундамента.

Для преодоления таких проблем используются стены из армированной кладки. Используется арматура в стенах через необходимые промежутки как по горизонтали, так и по вертикали. Размеры арматуры, их количество и шаг определяют исходя из нагрузок на стены и конструктивных условий.

Стена из армированной кладки изготавливается из любого кирпича, бетона или другого типа кладочных материалов, которые усиливают использование других строительных материалов для повышения устойчивости к износу из-за нагрузки на вес или других форм нагрузки.Такой тип стены может быть ненесущим или несущим. Один из распространенных примеров каменной кладки включает наружные стены, созданные с использованием бетонных блоков или глиняных кирпичей. Наряду с этими материалами в конструкцию встраиваются стальные стержни, часто с использованием некоторого вертикального каркаса, который позволяет нести вес соединительных стен и перекрытий внутри здания. Использование этого типа стен помогает противостоять силам давления и большим нагрузкам на сжатие. При землетрясении или разрушении под действием больших сжимающих нагрузок неармированные стены могут треснуть по горизонтали.Назначение этого типа стен – защитить стены от трещин и сделать их прочными для борьбы с неожиданными землетрясениями или другими стихийными бедствиями. Чтобы победить эти проблемы, используются армированные стены; а их количество и расстояние зависят от стен и состояния конструкции. Армирование может применяться как в горизонтальном, так и в вертикальном порядке при необходимом отводе.

Стены из пустотелой кладки

Стены из пустотелой или пустотелой каменной кладки используются для предотвращения проникновения влаги внутрь здания за счет создания полого пространства между внешней и внутренней поверхностью стены.Эти стены также помогают контролировать температуру внутри здания с внешней стены, поскольку полое пространство ограничивает прохождение тепла через стену.

При длительном воздействии влаги на стену и проникновении через наружную поверхность вода достигает полости полого пространства и стекает вниз. Затем они сливаются через дренажные отверстия наружу здания. Эти полые пространства могут быть покрыты водоотталкивающим покрытием или гидроизоляцией, чтобы еще больше уменьшить проникновение влаги.

Кладка пустотелых стен из цементных блоков. Этот тип кладки стен используется для предотвращения проникновения сырости внутрь здания. Это создает полое пространство между внешней и внутренней стенами каменной кладки. Полая стена также поможет с климат-контролем. Современные каменные стены строятся из пустотелых каменных блоков или комбинированных пустотелых и полнотелых каменных блоков.

Сплошные стены систематически аттестуются металлическими связями, каменной кладкой или коллективным армированием.

Стены из композитной кладки

Эти стены построены из двух или более элементов, таких как камни или кирпичи и пустотелые кирпичи. Этот вид каменной кладки стен делается для лучшего внешнего вида с экономией.

В композитных каменных стенах две нити каменных блоков сооружаются скрепленными друг с другом. Напротив, одна стена может быть кирпичной или каменной кладкой, а другая может быть пустотелым кирпичом. Шов представляет собой непрерывный вертикальный участок кладки толщиной в одну единицу.

Эти тросы соединяются между собой либо горизонтальным армированием швов, либо стальными стяжками.

Стены из композитной кладки изготавливаются из комбинации двух или более строительных материалов; камни и кирпичи или пустотелые кирпичи и кирпичи. Цель этого типа возведения стен – снизить общую стоимость строительства и сделать конструкцию долговечной за счет предоставления материалов лучшего качества и хорошего качества изготовления фасадов. Стены из композитной каменной кладки улучшают внешний вид конструкции, скрывая некачественные работы за счет использования материала высшего качества в желаемых местах. Этот тип стен лучше, потому что он экономически эффективен и визуально привлекателен.

Кирпичные стены с натяжением

Стены из каменной кладки с последующим натяжением предназначены для усиления каменных стен против сил, которые могут вызвать напряжение в стене, таких как силы землетрясения или силы ветра.

Эти стены строятся на уровне фундамента, а стержни пост-натяжения крепятся к фундаменту. Эти стержни проходят вертикально между витками или в сердцевине бетонных блоков кладки.

После того, как строительство каменной стены завершено и выдержано, эти стержни натягиваются и закрепляются на стальном месте в верхней части стены.

Последующее натяжение обеспечивает дополнительную осевую нагрузку на каменные конструкции и, таким образом, увеличивает устойчивость к боковым силам. Этот тип стен имеет по сравнению с традиционными армированными эквивалентами повышенную прочность в плоскости и отсутствие остаточных смещений стен после землетрясения. Последующее натяжение в настоящее время широко используется в мостах, приподнятых плитах (парковки и жилые или коммерческие здания), жилых фундаментах, стенах и колоннах.Дизайнеры обычно используют этот метод для создания зданий и сооружений с чистыми открытыми пространствами, дающими больше архитектурной свободы.

Эти инструменты для резки гранита — лучший выбор для вашего следующего крупного проекта.

Различные типы растворов для кладки

Раствор распределяется между кладкой, затирками и заполняет полости блоков кладки. Если вы хотите узнать больше о деталях, прочитайте нашу статью «Раствор против раствора». Материал, который можно увидеть между кирпичами, — это раствор.Это то, что заставляет блоки каменной кладки оставаться вместе. Раствор играет важную роль в строительстве каменной кладки, и не менее важно использовать правильный раствор или раствор.

Определить правильную смесь для строительного раствора или цементного раствора, чтобы сделать его идеальной прочности, не так просто сделать, что мы можем сделать, это объяснить это в ясной и краткой форме и надеяться, что вы сможете понять.

Во-первых, давайте помнить, что строительный раствор или затирка должны иметь правильную прочность, чтобы не быть властной (в данном случае несущей), смесь для скрепления секций кладки не должна быть значительно прочнее, чем кирпичные блоки, так как это может привести к чрезмерной нагрузке на несущую конструкцию.

Если смесь раствора не идеальна, она может в конечном итоге весить больше, чем сами элементы кладки, и вызвать повреждение конструкции в виде растрескивания и/или искристости. Раствор получил классификацию ASTM C 270 (Стандартная спецификация раствора для модульной кладки). Миномет имеет четыре различных типа, и вы можете найти их в списке ниже.

Кроме того, раствор типа K больше не включен в стандарт ASTM C 270. Раствор предназначен для распределения между кладочными кирпичами, удерживая их вместе, и, поскольку раствор представляет собой тип пластика, он способен компенсировать любое движение внутри стены, не повреждая конструкцию.

Миномет (тип M) Раствор

(тип M) имеет минимальное давление 2500 фунтов на квадратный дюйм и используется только в областях, которые, как ожидается, выдержат значительную нагрузку, силы ветра, землетрясения и т. д. Этот конкретный тип раствора обычно используется с камнем. Раствор, изготовленный из чего-либо менее прочного, может преждевременно разрушить структуру и ее рабочее положение.

Каждый раз, когда на изображении присутствуют экстремальные боковые нагрузки и/или гравитация (например, предыдущая конструкция конструкции использовалась ниже уровня земли и использовала боковые нагрузки или гравитацию для удержания стен.Который все еще может присутствовать). Это, в сочетании с использованием камня и/или некоторых других каменных блоков, имеет высокую прочность на сжатие.

Миномет (тип S)

Это ступка с минимальным давлением 1800 фунтов на квадратный дюйм. Это средняя сила, и называется (Тип S). Это раствор, который можно использовать для наружных конструкций, таких как патио, поскольку он используется для наружных стен, которые считаются ниже класса, поскольку он прочнее, чем (тип N). Это делает его хорошим выбором при работе с умеренно сопротивляющимся давлением почвы ниже уровня земли.

Где обычно используется строительный раствор (тип S): он обычно используется в приложениях, которые считаются ниже уровня грунта и имеют нормальную или умеренную несущую способность. Кроме того, в местах, где каменная кладка соприкасается с землей, например, в неглубокой подпорной стене.

Раствор (тип N) общего назначения Миномет

(тип N) считается наиболее распространенным типом миномета. Этот тип раствора используется, когда нет других особых обстоятельств, требующих особой несущей способности конструкции.

Тип N представляет собой полумягкую кладку или камень, и он изгибается лучше, чем раствор, обладающий высокой прочностью: чем мягче и гибче раствор, тем меньше опасений растрескивания элементов кладки.

Раствор

(Тип N) может использоваться для общего применения при возведении каменных стен, находящихся над областью, где происходит нормальная несущая способность.

Миномет (тип O) Миномет

(тип O) представляет собой раствор с низкой прочностью (минимум 350 фунтов на квадратный дюйм).Этот тип может использоваться для внутренних помещений, которые не являются несущими. В областях, которые являются структурно прочными, но по какой-либо причине нуждаются в ремонте, он будет отремонтирован с помощью раствора (типа O).

Этот тип раствора используется для каменных блоков с низкой прочностью на сжатие, таких как коричневый камень и песчаник. Блоки каменной кладки такого типа обеспечивают большую гибкость и, таким образом, помогают предотвратить образование трещин в блоке.

Раствор

(тип O) используется для внутренних работ, которые, как ожидается, не будут нести большую нагрузку, и практически не используются снаружи. Использование этого типа каменной кладки повторно указывает на целостность конструкции и стены, которые все еще не повреждены.

Раствор (тип K)

Раствор (тип K) больше не может быть найден в списке ASTM C 270, хотя он по-прежнему будет использоваться в проектах, которые требуют сохранения доисторических времен. Этот тип раствора не повредит хрупкую конструкцию или хрупкие камни, поскольку он имеет самую низкую прочность на сжатие среди всех растворов.

Раствор

(тип K) используется для консервации доисторических построек, для чего требуется использование раствора с низкой прочностью, чтобы избежать каких-либо повреждений.Имейте в виду, конечно, что тип К не обеспечивает несущей способности.

CMP Stonemason Supplies предлагает лучшее оборудование для резки камня для вашего следующего проекта.

Указание типа раствора

Миномет имеет два разных способа выдачи строительных документов. У вас есть возможность выбрать или указать раствор, который затвердевает, или выбрать или указать ингредиенты раствора.

Раствор должен быть правильно указан в соответствии со структурными требованиями, для которых он предназначен, если он должен правильно прилипать, когда вы не уверены в типах раствора и смеси, будьте в безопасности и проконсультируйтесь с настоящим инженером-строителем.

Миномет, менее распространенный, чем другие, и используемый для критически важных приложений, должен быть создан в лаборатории. Этот тип также тестируется в лаборатории. Это раствор с техническими характеристиками.

После двадцативосьмидневного периода отверждения наименьшая допустимая прочность на сжатие может быть определена составителем спецификаций по проценту воды, удерживаемой раствором, и проценту воздуха, удерживаемому раствором, а также по соотношению заполнителей в смеси. .Его нельзя использовать в полевых условиях, пока он не будет протестирован.

Спецификации пропорций определяются спецификатором, поскольку определяется, каковы точные пропорции ингредиентов в смеси, что делается либо по весу, либо по объему. Таким образом можно будет замешивать раствор во время работы. Создание смеси занимает меньше времени.

В строительстве зданий используются различные типы каменных стен. Кирпичные стены являются наиболее прочной частью любого здания или сооружения.Они обеспечивают прочность и долговечность конструкции, а также помогают контролировать внутреннюю и наружную температуру. Она отделяет здание от внешнего мира.

Кирпичная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для формирования прочной облицовочной системы и для достижения различных эстетических эффектов. Элементы кладки могут располагаться в разных положениях для создания различных рисунков на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью несущего каркаса здания. Кирпичные стены также обычно повышают огнестойкость стеновой системы или конструктивных элементов.

Кладка стен может быть одинарной или многослойной. Ширина кладки относится к толщине стены, равной толщине отдельных блоков.

Несущие стены должны иметь хорошую толщину

Строительные работы моего дома продолжаются. Я хочу обеспечить кирпичные стены толщиной 4,5 дюйма вместо 9 дюймов. Это дало бы больше места в комнате.

я также видел в нескольких конструкциях, где предусмотрены стенки толщиной 4,5 дюйма. Но мой подрядчик говорит, что внешние стены должны быть 9-дюймовой толщины. Пожалуйста, посоветуйте мне, как действовать в этом отношении.

Есть еще один вопрос, по которому мне нужен ваш совет. Сооружаемые кирпичные стены имеют горизонтальный слой раствора толщиной от 0,5 до 1 дюйма.

Подрядчик говорит, что это связано с тем, что кирпичи имеют разный размер и, следовательно, слой раствора не имеет одинаковой толщины.Посоветуйте и по этому вопросу.

AD Khanna, Delhi

Кирпичная стена толщиной 4,5 дюйма предназначена только для перегородок и не должна быть более 7 футов в высоту. Поэтому я рекомендую, чтобы все стены были толщиной не менее 9 дюймов. Стены толщиной 4,5 дюйма не являются конструктивно безопасными, если они превышают 7 футов в высоту или несут некоторую нагрузку.

Причиной этого является склонность стен к короблению. Эта тенденция возрастает по мере увеличения высоты стены или увеличения нагрузки.Таким образом, полосы из железобетона (RCC) предусмотрены даже в стенах толщиной 9 дюймов, если они превышают 10 футов в высоту.

Эти полосы необходимы для компенсации склонности к короблению и/или для безопасности при землетрясениях. Также важно проверить прочность кирпичной стены по отношению к приложенным нагрузкам и различным положениям норм.

Толщина цементно-песчаного раствора между слоями кирпича не должна быть более 0,5 дюйма. Каменщик должен строить стены из одной партии кирпичей, которые в нормальных условиях должны быть одинакового размера.Каменщик должен отсортировать любой кирпич нечетного размера. Если толщина цементно-песчаного раствора неравномерна и/или толщина больше 0,5 дюйма, то склейка кирпичей будет некачественной.

Необходимо добавить заполнитель зира (размер 12,5 мм) для изготовления ПКР.

R P Jindal, Gurgaon

Рекомендуется добавлять заполнитель размером 12,5 мм вместе с заполнителем размером 20 мм при изготовлении железобетона. Эта пропорция должна составлять около 25% от количества заполнителя размером 20 мм. Это обеспечит хорошую сортировку крупных заполнителей, а также уменьшит расход крупного песка.

Я строю новый дом в Чандигархе и хочу сделать подвал. Я хотел бы покрыть площадь от 750 до 1000 квадратных футов. Мой опыт наблюдения за подвалом других людей не был таким хорошим.

Я заметил, что в подвале воняет, нет солнечного света, а кроме того просачивание воды и значительная сырость в стенах.

Мой архитектор говорит, что со всем этим можно справиться, а также можно воспользоваться услугами агентства по гидроизоляции. Я хотел бы попросить вас посоветовать и направить меня, как мне поступить со строительством нового подвала в нашем доме.

Цокольный этаж планируем использовать под следующие помещения: Офис. Жилая площадь / комната отдыха. Поскольку мы будем использовать подвал каждый день, мы не можем позволить себе ошибиться.

Vikram Swani, Chandigarh

Стены цокольного этажа подвергаются давлению грунта, давлению воды и структурным нагрузкам, а пол цокольного этажа помимо других нагрузок подвергается восходящему гидростатическому давлению.

Помимо нагрузок, конструкция подвала должна быть водонепроницаемой, так как конструкция находится ниже уровня грунтовых вод. Подвальное сооружение является настоящим испытанием мастерства, проектирования, надзора, качества сырья, принятых методов строительства и т.д. адекватная вентиляция и т. д.) и плохо построены без надлежащего надзора.

Из-за сложности проектирования и строительства цокольного этажа единственной надежной процедурой, которая может быть принята для строительства цокольного этажа, которая не вызовет никаких проблем, является привлечение квалифицированного архитектора для его проектирования и строительства.

Архитектор должен привлечь других специалистов, таких как инженер-строитель, консультант по гидроизоляции и подрядчик, специализированные агентства для выполнения специальных работ, таких как торкретирование и т. д. Рабочие чертежи, такие как архитектурные планы, чертежи фасадов и разрезов, план конструкций, чертежи фасадов и разрезов , детали влагозащитной обработки и т. д., должны быть подготовлены соответствующими специалистами.

Несущая стена – обзор

9.

6.8 Кирпичные стены, модернизированные напылением полимера

Ненесущие стены обычно используются в строительстве, но подвержены фрагментации.Для предотвращения фрагментации этих стен вместо жестких листов FRP использовались напыляемые полимеры. Целью этого метода является защита пассажиров от фрагментации, а не поддержка стены.

Пластичность стен, армированных жесткими листами или полосами FRP, ограничивается либо деформацией FRP при растяжении (разрушение FRP при разрыве), либо нарушением сцепления FRP, когда на середине высоты стены образуется крупная горизонтальная трещина раствора. Напыляемые полимеры имеют высокую деформацию при разрушении, превышающую 100%, но низкую жесткость.Это означает, что ненесущие стены, модернизированные напыляемым полимером, могут значительно деформироваться без нарушения целостности здания и образования фрагментов. Распылитель используется для нанесения полимерной смеси непосредственно на стену, что быстрее, чем листы FRP, но требует защитной одежды и оборудования для распыления. Примером таких систем покрытия является PAXCONR® (2009 г.).

Модернизированные стены из напыляемого полимера показали улучшенную устойчивость к взрывным нагрузкам (Davidson et al., 2004, 2005; Байлот и др. , 2005). Испытания также показали, что полимер обеспечивает такой же уровень эффективности для стен с оконными и дверными проемами, но с повышенной тенденцией к разрыву полимера в углах проемов. Хотя полимерное покрытие с обеих сторон стены обеспечивает некоторую дополнительную защиту от взрывов по сравнению с покрытием только со стороны растяжения, этого может быть недостаточно, чтобы оправдать дополнительные затраты (Davidson et al. , 2004, 2005).

Напыляемые полимеры также использовались с непрерывными волокнами для дальнейшего укрепления стены.Непрерывные волокна обеспечивают дополнительное рассеивание энергии при разрыве волокон. Однако увеличение стоимости для ограниченного увеличения производительности может быть неоправданным (Malvar et al. , 2007).

Когда происходит взрыв, кирпичная кладка в стенах, модифицированных напылением полимера, начинает разрушаться по мере распространения волны напряжения. Передняя поверхность некоторых каменных блоков может треснуть в первые несколько миллисекунд реакции из-за прямого давления взрывной волны. За этим следуют сильно локализованные напряжения на границе раздела блока с раствором, ближайшей к опорам, что приводит к разрыву полимера.Затем передняя поверхность некоторых каменных блоков будет разрушаться из-за сжатия стены при изгибе, и полимер будет рваться при растяжении, когда стена изгибается, а растворные швы растрескиваются. Наконец, полимер может порваться или потерять адгезию в месте соединения со структурой-хозяином (Davidson et al. , 2004).

Экспериментальные испытания также показали, что напыляемые полимеры используются для защиты легких стальных конструкций. Результаты показывают повышенную пластичность, прочность и снижение фрагментации (Knox et al.
