Как найти обрыв провода в стене

Уже больше 100 лет назад человечество провело электричество в свои дома. Освещение, обогрев, развлечения, помощь в домашнем хозяйстве основаны на поставке и потреблении электроэнергии. В жилых домах и городских квартирах по стенам, потолкам, под полом проложены провода, которые передают электроэнергию от источников к потребителям – лампочкам, телевизорам, электроплитам, вентиляторам и пр. И нередко случается, что в какой-то неожиданный момент без видимой причины потребитель электроэнергии перестаёт работать.

Причин этому на самом деле может быть множество. Например, поломка самого потребителя или срабатывание предохранителя при перегрузке линии, а может повреждение электропроводки при невнимательном обращении. При поиске причин отключения и проверки линии такие неприятности обнаруживаются и исправляются. Гораздо хуже ситуация, когда все видимые места проверены и в них ничего не обнаружено, а линия не работает. А проводка в доме скрытая, замурована в стене. Значит, произошёл обрыв скрытой линии электропередачи. Этот факт установить можно, а локализовать место обрыва сразу не удаётся, и логическими рассуждениями не всегда можно легко решить проблему. Как найти обрыв провода в стене, знают профессиональные электрики. Для этого нужно применить специальную технику.

Содержание статьи

• 1 Возможные причины неисправности проводки
• 2 Признаки обрыва провода в стене
• 3 Как локализовать место обрыва
  • 3.1 Повреждение фазного провода
  • 3.2 Повреждение нулевой жилы
  • 3.3 Неисправность в проводке освещения
• 4 Поиск точного места обрыва
  • 4.1 Очистка стен
  • 4.2 Использование профессионального оборудования и подручных приборов
    • 4.2.1 Мультиметр
    • 4.2.2 Металлоискатель
    • 4.2.3 Детектор скрытой проводки
    • 4.2.4 Индикаторная отвёртка
    • 4.2.5 Радиоприёмник
    • 4.2.6 Микрофон
• 5 Народные методы, которые не работают
• 6 Заключение

Возможные причины неисправности проводки

Электропроводка может быть повреждена на любом этапе своего жизненного цикла. Например, на этапе проектирования разработчик по ошибке мог заложить провода из двух разных металлов – меди и алюминия, а нерадивый монтажник соединил их скруткой. Да ещё провода были разные по диаметру и количеству жил. Причиной обрыва провода могут быть и крутые повороты трассы, на которых провод изгибается под прямым или острым углом.  К эксплуатационным причинам обрыва следует отнести и возможную перегрузку линии. На неё подключили потребителей больше, чем линия способна по току выдержать. Или перегрев где-то в слабом месте привёл к пережогу провода. Также перегрузка могла произойти из-за возникшей неисправности в приборе-потребителе, и он потребовал больший ток.

ФОТО: stroyday.ruОбрыв провода, замурованного в стене

Кроме того, плохо затянутые контакты в соединительных коробках сначала искрят, потом обгорают. А пластмассовая изоляция на проводах от времени стареет и потихоньку начинает рассыпаться и перестаёт выполнять свою функцию по разделению параллельно проложенных проводов.

Очень частый случай повреждения проводов в стене – забивание в стену гвоздей и сверление отверстий без ознакомления с планом трассы. Можно даже не порвать провод, а только повредить изоляцию, но через время в этом месте может произойти обрыв. Поэтому при обустройстве новой квартиры или при серьёзном ремонте нужно обязательно сохранить план укладки электропроводов.

ФОТО: stroyday.ruОбгорание плохого контакта

Признаки обрыва провода в стене

Подтверждение того, что обрыв провода произошёл в стене, можно получить безошибочно, а найти место обрыва – гораздо сложнее. Как проверить проводку, знает каждый электрик и умеет это делать. Проверка факта обрыва ведётся с помощью мультиметра. Начало и конец каждого сегмента проводки всегда выведены наружу – или в розетку, или в соединительную коробку. К проблемной паре проводов нужно на входе подключить мультиметр в режиме измерения напряжения. Если на входе в сегмент проводки напряжения нет, то это означает, что данный сегмент в неприятностях не виноват. Если на входе напряжение есть, а на выходе нет, нужно определить, какой провод в этом виноват. Для этого следует включить мультиметр в режим измерения сопротивления, а щупы подключить к началу и концу любого провода. Сначала проверяется один провод, затем другой. Операция «прозвонка» безошибочно указывает на оборванный провод. Не исключён и такой случай, что порвались оба провода. Вот теперь можно начинать поиск точного места обрыва.

Как локализовать место обрыва

Поиск места обрыва провода является довольно сложной многошаговой процедурой. Сначала определяются те комнаты, в которых пропало электричество. Затем уточняется, что обесточено – розетки или освещение.

Повреждение фазного провода

Наличие или отсутствие фазы в розетке или на контакте светильника проверяется индикаторной отвёрткой.

Повреждение нулевой жилы

Если выяснено, что повреждён нулевой провод, нужно выключить автоматический выключатель повреждённой группы, отсоединить повреждённый нулевой провод от шины и подать на него «фазу». А потом проверить его индикаторной отвёрткой.

Неисправность в проводке освещения

Эта неисправность чаще всего вызывается некачественным монтажом. Плохо зачищенные, разлохмаченные и надломленные концы проводов в какой-то момент обламываются или выскакивают из гнёзд. Нужно внимательно подбирать всю арматуру (патроны, вилки, выключатели) и тщательно монтировать осветительную аппаратуру.

Поиск точного места обрыва

Лучше всего вести этот поиск с помощью специальной аппаратуры. Если нет собственной, можно взять в аренду.

Очистка стен

Для ускорения поиска места обрыва и повышения точности по возможности следует очистить часть стены от штукатурки вдоль предполагаемой трассы прохождения провода.

Использование профессионального оборудования и подручных приборов

Затем начинается приборная часть поиска.

Мультиметр

С помощью мультиметра можно найти лишь тот участок проводки, в котором произошёл обрыв. Точная локализация возможна только с помощью специальных приборов. Но иногда и этой общей информации достаточно для того, чтобы принять решение о замене участка провода от одной доступной клеммы до другой.

Металлоискатель

Металлоискатель довольно точно указывает на расположение провода в стене. Дорогие металлоискатели отличают чёрные металлы от цветных, т. е. медь и алюминий – от гвоздей и арматуры.

ФОТО: avatars.mds.yandex.netИспользование металлоискателя при поиске кабеля в земле

Детектор скрытой проводки

С этим прибором удобнее и быстрее всего искать место обрыва провода в стене. Нужно генератор прибора подключить к кабелю так, чтобы его минусовая клемма была на целом кабеле, а плюсовая – на повреждённом. К распредщиту подключается заземление. Теперь над кабелем нужно пронести приёмник прибора. Он уловит сигнал, который прервётся над местом разрыва провода. Место следует отметить и провести подобную операцию с другого конца кабеля. По двум проверкам уточняется реальная локация обрыва.

ФОТО: sovet-ingenera.comПоиск места обрыва с помощью детектора

Индикаторная отвёртка

Индикаторная отвёртка является самым простым и самым дешёвым инструментом. Но не самым точным. Она может выдать нулевой провод за фазный, если в нём окажется наведённый потенциал.

Радиоприёмник

Тоже доступный и тоже не очень точный метод поиска. Но с его помощью можно определить зону прохождения проводки. Нужно радиоприёмник настроить на частоту 100 кГц и тихонько проносить его вдоль стены. При приближении к проводам приёмник начнёт шуметь и трещать. Точность индикации – до 10 см.

Микрофон

Акустический метод поиска предполагает наличие микрофона. Даже медицинский стетоскоп можно использовать. Если в монтаже имеется дефектный искрящий контакт, то его треск будет зафиксирован микрофоном. Над дефектным участком разряды звуковых частот будут максимально громкими.

Народные методы, которые не работают

«Умельцы» и доморощенные «знатоки физики» предлагают водить вдоль   стены компас и следить за положением стрелки. Но в домашних условиях создать электромагнитную индукцию такой мощности, чтобы на неё смог среагировать обычный компас, практически невозможно.

Существуют предложения превратить смартфон в металлодетектор, но пока этот способ не дал положительных результатов.

Заключение

Проблема поиска проводки в стене очень актуальна. Специалисты и просто заинтересованные люди серьёзно пытаются найти новые эффективные решения. Несомненно, в недалёком будущем появятся и новые способы, и новые приборы, позволяющие видеть сквозь бетон и штукатурку.

Обсудить0

Предыдущая

DIY HomiusИКЕА представила инструкции по сборке необычных вещей из обычной коробки

Следующая

DIY HomiusКак обновить окна с помощью самоклейки

Как найти и устранить обрыв провода в стене: обзор способов

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом.

Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

Поиск поврежденного участка

Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

• Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
• Определить работоспособность освещения во всех комнатах, коридоре, кухне.

Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.

Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

Дефекты в шнурах питания

Проблемные места

Чаще всего поломка металлической жилы возникает:

• около корпуса;
• у места крепления вилки или штекера;
• в месте соединения нескольких проводов.

Крепление у корпуса

Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.

При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.

Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.

Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.

Другие проблемные участки

Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.

При таких изгибах создается обрыв. Чаще всего он происходит около:

• наушников;
• штекера;
• соединителя.

Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.

Методика поиска обрыва провода в шнурах питания

Благодаря относительно короткой магистрали удобно использовать три метода:

1. Визуального наблюдения;
2. Прощупывания руками;
3. Электрических проверок.

Визуальный осмотр

Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.

Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.

Проверка пальцами

Прощупывание

Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.

Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.

Проверка под нагрузкой

Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.

Отдельные провода 220 вольт

Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.

Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.

Электрические проверки

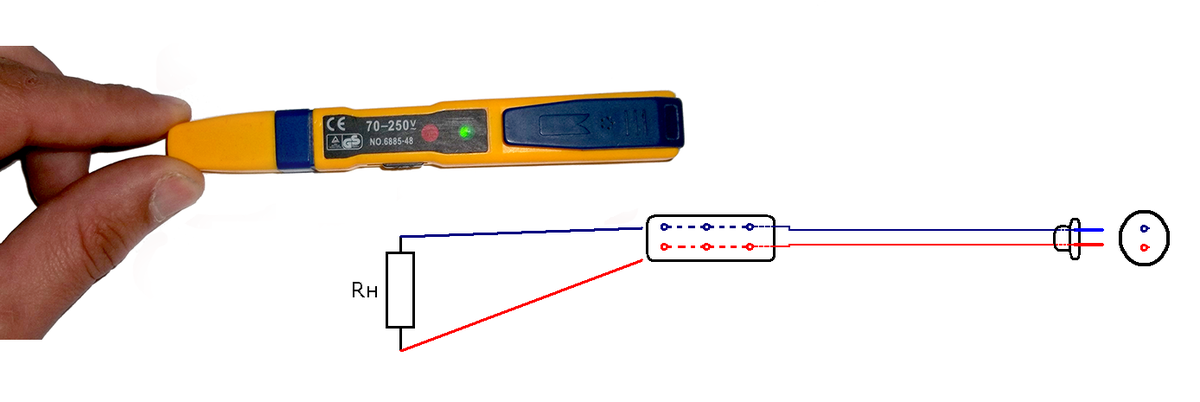

Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.

Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.

Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.

Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.

Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.

Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

• отсутствие нуля или фазы;
• одновременное отсутствие и фазы, и нуля;
• появление искр;
• короткие замыкания;
• регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения.

Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.

Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.. Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

• Развести в стороны концы оборванного кабеля.
• С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
• Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
• Соединить и заизолировать поврежденные провода.
• Устранив повреждение, закрыть коробку крышкой.
• Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии– условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом.

В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

1. Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
2. Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
3. Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
4. Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
5. Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
6. Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
7. Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

6 Распространенные проблемы с подключением проводов и их решения

Очень многие проблемы с электричеством в доме связаны с разными вариантами одной и той же существенной проблемы: неправильно выполненными или ослабевшими со временем проводными соединениями. Возможно, вы унаследовали проблему от предыдущего владельца или от электрика, который сделал некачественную работу, или, возможно, это результат работы, которую вы сделали сами. Многие проблемы с проводным соединением не являются чьей-либо виной, а являются просто результатом времени. Провода находятся в постоянном цикле нагрева и охлаждения, расширения и сжатия. Каждый раз, когда используется выключатель или подключаются устройства, и естественным результатом всего этого использования является то, что проводные соединения со временем могут ослабнуть.

Ваша электрическая система имеет множество средств защиты от опасности из-за плохих проводных соединений, таких как система заземления, автоматические выключатели и защита GFCI и AFCI. Тем не менее, существует опасность искрообразования и дугового разряда всякий раз, когда в вашей системе есть плохое соединение проводов. Многие из этих проблем довольно легко обнаружить и устранить домовладельцу, в то время как с другими лучше всего справится профессиональный электрик. Понимание того, где обычно возникают эти проблемы, поможет вам решить, как с ними справиться.

Инструменты и материалы

• Фонарик
• Инструмент для зачистки проводов
• Отвертки
• Универсальный нож
• Соединители проводов (проволочные гайки)
• Защита для глаз
• Электрический провод различного сечения

Вот шесть очень распространенных мест, где возникают проблемы с подключением проводов.

Ослабленные соединения проводов на выключателях и розетках

Безусловно, наиболее распространенная проблема заключается в том, что винтовые клеммы на настенных выключателях и розетках ослабевают. Поскольку эти приспособления чаще всего используются в электрической системе, это места, на которые следует обратить внимание в первую очередь, если вы подозреваете проблемы с проводным соединением.

Ослабление соединения проводов в выключателе, розетке или светильнике часто сигнализируется гудением или потрескиванием или мерцанием светильника.

Чтобы решить эту проблему, необходимо сначала отключить питание предполагаемого настенного выключателя, светильника или розетки. При отключенном питании вы можете снять крышку и с помощью фонарика внимательно осмотреть винтовые клеммы внутри, к которым подключены провода. Если вы обнаружите, что они ослаблены, осторожно затяните винтовые клеммы на проводах. По всей вероятности, это решит проблему.

Иногда вы можете обнаружить, что проводные соединения выполняются через вставные фитинги на задней стороне выключателя или розетки. Этот метод подключения печально известен своей склонностью к отказам — настолько, что большинство профессиональных электриков вообще не используют вставные фитинги, а вместо этого выполняют все соединения проводов с помощью винтовых клемм по бокам выключателя или розетки. . Если вы обнаружите, что ваше устройство оснащено вставными фитингами, вы можете удалить их и снова подключить провода к винтовым клеммам на устройстве.

Наконец, если внутри коробки есть сквозные соединения проводов, выполненные с помощью проволочных гаек или разъемов другого типа, проверьте их, чтобы убедиться, что провода плотно соединены друг с другом. Ослабленный разъем также является распространенным источником проблем.

Соединения проводов с помощью изоленты

Классическая ошибка соединения проводов возникает, когда провода соединяются вместе с помощью изоленты, а не с помощью гайки или другого санкционированного разъема.

Чтобы устранить проблему, сначала отключите питание схемы. Затем снимите изоленту с проводов и зачистите их. Убедитесь, что видно достаточное количество оголенных проводов (для большинства разъемов это означает около 3/4 дюйма), затем соедините провода вместе с помощью проволочной гайки или другого одобренного разъема (теперь есть вставные разъемы, которые нравятся некоторым профессионалам). использовать).

Если концы проводов повреждены, вы можете отрезать концы проводов и снять около 3/4 дюйма изоляции, чтобы обеспечить правильное соединение проводов с гайкой.

Два или более провода под одной винтовой клеммой

Другая распространенная проблема с подключением проводов возникает, когда вы обнаружите, что два или более провода проходят под одной винтовой клеммой на выключателе или розетке. Это явный признак любительской работы и явная пожароопасность. Допустимо иметь один провод под каждой из двух винтовых клемм на боковой стороне розетки или выключателя, но заклинивание двух проводов под одним винтом является нарушением правил. Чаще всего это наблюдается, когда два оголенных медных заземляющих провода находятся под заземляющим винтом на розетке или выключателе, но вы также можете иногда обнаружить горячие провода или нейтральные провода, подключенные к одной винтовой клемме.

Чтобы решить эту проблему, еще раз, этот ремонт включает в себя сначала отключение питания. Затем два поврежденных провода снимаются с их винтовых клемм. Отрежьте 6-дюймовую косичку того же цвета, что и два провода (используйте зеленую косичку, если вы соединяете два оголенных медных провода заземления). Зачистите 3/4 дюйма изоляции с каждого конца косички, затем соедините один конец с двумя только что отсоединенными проводами с помощью соединителя проводов (гайки). Теперь присоедините свободный конец провода косички к винтовой клемме, которая когда-то удерживала два провода.

По сути, вы создали мост или путь, который соединяет оба провода с нужным винтовым зажимом на розетке или выключателе.

Примечание: Убедитесь, что провод косички имеет такое же сечение, что и провода цепи. В 15-амперной цепи обычно используется провод 14-го калибра; в 20-амперной цепи используется провод 12-го калибра.

Открытые провода

Довольно часто, особенно при любительских электромонтажных работах, можно увидеть соединение с винтовыми клеммами или соединение с гайкой, где слишком много (или слишком мало) оголенного медного провода видно на проводах. При винтовых клеммных соединениях должно быть достаточно зачищенного оголенного медного провода, чтобы полностью обернуть его вокруг винтовой клеммы, но не настолько, чтобы лишний оголенный медный провод выходил из винта. Это прекрасный баланс: слишком мало оголенного медного провода позволяет винту при затяжке опираться на изоляцию, а не на сам провод, в то время как слишком много оголенного провода может закоротить, если он коснется металлической коробки или других проводов. Провода должны быть обмотаны по часовой стрелке вокруг винтовых клемм; если они перевернуты, они могут быть склонны к ослаблению.

В случае соединений с проволочными гайками весь оголенный медный провод должен быть скрыт под пластиковой крышкой, при этом оголенный провод не должен быть виден в нижней части проволочной гайки.

Чтобы решить эту проблему, выключите питание устройства, затем отсоедините провода и либо обрежьте лишний провод, либо снимите дополнительную изоляцию, чтобы обнажить необходимое количество провода. Затем снова подсоедините провода к их винтовым клеммам или гайкам. Слегка потяните за провода, чтобы убедиться, что они надежно подключены.

Ослабленные соединения на клеммах автоматического выключателя

Менее распространенная проблема, когда горячие провода на автоматических выключателях в главном сервисном щите не плотно подключены к выключателю. Когда это происходит, вы можете заметить мерцание индикаторов или проблемы с обслуживанием приборов по всей цепи. При подключении к автоматическим выключателям обязательно снимите с провода необходимое количество изоляции и перед затягиванием убедитесь, что только оголенный провод находится под клеммной щелью. Изоляция под гнездом подключения является нарушением правил.

Для устранения проблемы ремонтом на главном щите обслуживания должен заниматься профессиональный электрик. Любителям следует пытаться выполнять этот ремонт только в том случае, если они достаточно опытны и хорошо разбираются в электрических системах.

Электрик решит эту проблему, выключив выключатель, а затем отсоединив его от горячей шины на главной сервисной панели. Он или она проверит горячий провод, подключенный к выключателю, чтобы убедиться, что винт затянут, что под клеммой нет изоляции и нет лишнего оголенного медного провода. После завершения ремонта электрик установит выключатель на место на горячей шине и снова включит выключатель.

Неисправные соединения нейтрального провода на панелях автоматических выключателей

Другая менее распространенная проблема — и еще одна, с которой обычно справляются профессионалы, — это когда белый провод цепи неправильно подключен к нулевой шине на главной сервисной панели. Симптомы здесь будут аналогичны симптомам с неисправным горячим проводом.

Чтобы решить эту проблему, электрик проверит, чтобы нейтральный провод был достаточно зачищен и правильно прикреплен к нейтральной шине.

Как найти и определить плохое соединение в проводке дома

В Noyafa у нас есть два специализированных инструмента, которые помогут вам найти плохие соединения в проводке дома, не вызывая электрика.

Noyafa NF-820 и NF-826 оба устройства прошли испытания на соответствие RoHS, FCC и CE, а сама Noyafa является компанией, сертифицированной по стандарту ISO 9001.


НФ-820:

Устройство отслеживания проводов высокого и низкого напряжения, способное отслеживать подземные и скрытые поврежденные провода с помехами переменного тока (AC).

Особенности локатора проводов NF-820:
Возможность обнаружения скрытых проводов и подземных кабелей на расстоянии 0-2 метра и длине 1000 метров
Чувствительность сигнала и мощность для передатчика и приемника регулируются в зависимости от ситуации
Способность для обнаружения силовых проводов с высоким напряжением до 400 В переменного тока без сжигания оборудования
Многожильные кабельные трекеры, такие как одножильные, двухжильные или многожильные кабели
Доступный продукт с полной точностью и функциями безопасности
И приемник, и передатчик поставляются с литий-ионными батареями.
В комплект входят сумка, батареи, зарядное устройство и необходимые аксессуары. Он может легко обнаруживать силовые кабели, электрические провода, трубы отопления и кабели связи, скрытые или проложенные под землей или внутри стен.

Особенности локатора проводов NF-826:
Встроенный вольтметр переменного/постоянного тока для линейного измерения напряжения постоянного/переменного тока 12-400 В
Возможность обнаружения электрических и распределительных розеток, случайно закрытых штукатуркой
С помощью приемника тонального зонда бесконтактное тестирование напряжения (NCV) можно использовать для обнаружения наличия переменного напряжения
Для более профессиональной работы он имеет встроенный светящийся ЖК-дисплей для простоты эксплуатации и обнаружения кабеля -в фонарике для работы в темных местах
Может легко обнаруживать разрывы электрических цепей и короткое замыкание
Способен определять направление линии силового кабеля, точку обрыва или короткое замыкание, скрытое под стенами.
Автоматический и ручной режим для более индивидуального обнаружения
Возможность поиска предохранителя, цепей предохранителей, закрытых розеток и распределительной коробки
Поставляется с сумкой, аккумуляторами, зарядным устройством и необходимыми аксессуарами


Плохо установленные и поврежденные кабели, которые не обслуживаются, не являются чем-то легким. В отчете Национальной ассоциации противопожарной защиты (NFPA) говорится: «Домашние пожары, связанные с неисправностями и сбоями в электроснабжении, приводят к гибели и травмам многих гражданских лиц, а также к потере имущества и ценностей». Обеспечьте безопасность своего дома, отслеживая электропроводку и обнаруживая плохое соединение, прежде чем оно станет хаотичным.

Давайте рассмотрим некоторые предупреждающие знаки, которые помогут проверить плохие соединения проводки в доме с помощью домашних инструментов Noyafa, которые мы обсуждали ранее.

Трек срабатывания автоматических выключателей

Как следует из названия, автоматические выключатели предназначены для отключения электроэнергии в случае перегрузки, перенапряжения или срабатывания внутри проводов. Если одна из ваших домашних цепей отключается чаще, это признак того, что вы должны проверить соединения, связанные с этим выключателем. Возможно, вы перегружаете эту цепь слишком большим количеством энергоемких приборов или устройств. С помощью NF-820, предназначенного для домашнего использования, легко отслеживать высокое/низкое напряжение и находить кабели, скрытые за стенами, для быстрого выявления проблемы.

Мерцание, жужжание и приглушение света

Если у вас нет проблем с отключением, вы все равно не можете исключить плохие соединения проводки в доме. Другим признаком поврежденного или устаревшего проводного соединения является мерцание, затемнение и гудение индикаторов. Предположим, что свет в вашем доме, особенно на кухне, где подключено большинство энергоемких приборов, чаще гудит или мерцает. В этом случае вам необходимо отследить плохое соединение и обновить проводку. С помощью проводных детекторов вы можете легко определить точку доступа, которая может вызывать проблемы с мерцанием и затемнением, и решить проблему.


Изношенные или пожеванные письменные кабели

Грызуны — обычные животные, обитающие в домах, они часто грызут проводку и кабели, что может привести к пожару. Если вы подозреваете такую ​​​​проблему, вы должны немедленно просканировать провода в пределах области и отключить соединение, чтобы практиковать безопасность от огня. NF-826 — это инструмент для сканирования проводов, который не требует вмешательства, чтобы проникнуть сквозь стены. Вы можете просто сканировать стены, направив передатчик на подозрительную область, а приемник на основе ЖК-дисплея выдаст вам информацию о возможной проблеме.

Теплый или вибрирующий выход

Еще один способ обнаружить плохую проводку в вашем доме — это наблюдать за розетками, прикасаясь к розетке, не касаясь непосредственно какого-либо провода или проводящей части. Если вы чувствуете вибрацию или нагрев в какой-либо розетке, это верный признак того, что с проводкой что-то не так, и вам нужно просканировать проводку, пока не случилось ничего страшного. NF-820 может легко обнаружить напряжение до 400 В переменного тока, не сжигая оборудование.

Открытая проводка

Электрики-любители довольно часто используют соединение с винтовыми клеммами или соединение с гайкой, когда провод либо недоэкспонирован, либо слишком сильно обнажен. Если медный провод слишком мало оголен, он может опираться на изоляцию, а не на сам провод. При передержке может произойти короткое замыкание при прикосновении к металлической коробке или другим кабелям. Иногда электрики-любители могут поместить два или более провода под винтовую клемму, что может привести к перегрузке цепи и вызвать отключение или сбой в подаче электроэнергии. NF-826 можно использовать для легкого обнаружения подобных проблем.


Соединения проводов с помощью изоленты

Классическая ошибка соединения проводов — это когда два провода соединяются с помощью изоленты без использования гайки или санкционированного разъема.
