Поиск проводки в стене мультиметром: Как найти скрытую проводку в стене с помощью мультиметра

поиск скрытых проводов мультиметром и другими приборами

Проложенные скрытым способом провода не обезображивают интерьер, но если их нахождение неизвестно, сверление стены становится затруднительным.

Повредив линию, можно обеспечить себя работой на ближайшие неделю-две и ощутимо потерять в деньгах.

Далее рассказывается о том, как найти проводку в стене, в том числе при помощи не предназначенных для этого устройств.

Как найти?

Начать следует с того, что расположение проводов, если они укладывались по правилам, вполне предсказуемо.

Правила для того и придумывались, чтобы без всяких приборов можно было понять, где не стоит сверлить стену или вырезать в ней проем:

1. провода прокладывают только параллельно или перпендикулярно полу. Пускать линию наискосок по кратчайшему пути от распределительной коробки до розетки или выключателя запрещено — именно для того, чтобы избежать хаотичности;
2. линию тянут обычно поверху, вдоль потолка на расстоянии в 15 см от него. В нужном месте делают опуск к розетке или выключателю;
3. опуск вдоль дверного или оконного проема делают на расстоянии в 10 см от него;
4. по отношению к газопроводу и прочим заземленным металлическим элементам выдерживают расстояние в 40 см;
5. к люстрам провода прокладывают в пустотах плит перекрытия.

Итак, в теории все просто: скорее всего, нельзя сверлить над розетками и выключателями, а также в сторону от распредкоробки.

На практике дело осложняется двумя обстоятельствами:

• провода могли уложить с нарушениями, особенно если это делал сам прежний владелец жилища;
• помимо силовых и осветительных кабелей, дом или квартира зачастую напичканы слаботочными: интернет, домофон, видеонаблюдение, сенсоры системы «умный дом».

Слаботочные линии во избежание помех прокладывают на удалении от силовых и осветительных, потому предсказать их положение достаточно сложно. Если отделка стен обветшала и в ближайшее время планируется ее замена, можно прямо сейчас выполнить демонтаж. Штробы, возможно, будут видны как депрессии (вдавленные участки) либо, наоборот, выпуклости на штукатурке.

А если стена бетонная и не оштукатуренная, то пользователю крайне повезло: заполненные раствором штробы видны отчетливо. Если же обои или иная отделка еще не требует замены, а насчет соблюдения правил имеются сомнения, используют специальный прибор — детектор проводки. Разные модели имеют отличия. По принципу действия они делятся на следующие виды: металлоискатели, детекторы и комбинированные модели.

Дорогое, профессиональное оборудование приобретать для своих нужд нецелесообразно из-за не используемых в быту функций.

Металлоискатели

Излучают переменное магнитное поле, наводящее в металлических предметах вихревые токи. Те создают вторичное магнитное поле, регистрируемое устройством.

Приборы обнаруживают провода без напряжения, а также арматуру, трубы и прочие металлические предметы. Но с их помощью невозможно распознать, обнаружен провод или что-то еще. А при наличии металлической обшивки металлоискатели вообще недееспособны.

Правда, есть дорогостоящие модели, распознающие за счет анализа отраженных импульсов неметаллические инородные тела.

Детекторы проводки

Распознают провода с протекающим током. Делятся на два вида: электростатические и электромагнитные. Точность у вторых выше. Недостаток таких приборов состоит в том, что они обнаруживают провод при силе тока в нем от 5-7 А (для 1-фазной сети соответствует нагрузке в 1-1,5 кВт), потому линию, питающую лампочку, они не находят.

Комбинированный детектор – самый лучший, но и дорогой вариант: работают в любом из описанных режимов, потому отображают ситуацию наиболее объективно.

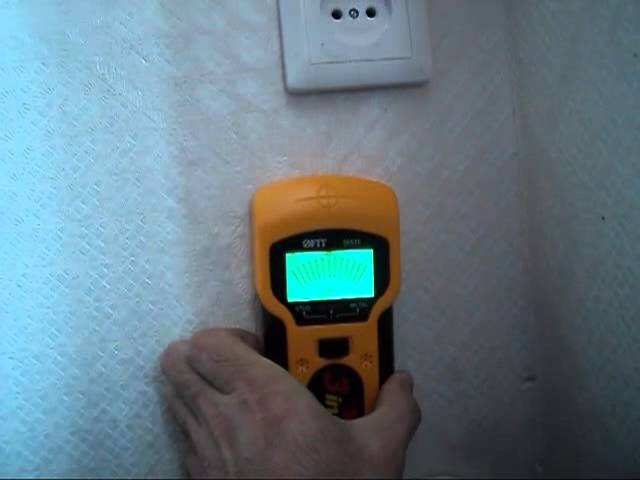

Детектор проводки

По глубине сканирования детекторы делятся на три вида, с дальнодействием:

1. 1-2 см. Самые недорогие, но зачастую оказываются бесполезными, так как провода обычно заделывают глубже;
2. 5-6 см. Средний класс, подходят для большинства задач в бытовых условиях;
3. свыше 6 см. Профессиональные модели.

По типу оповещения также можно выделить несколько разновидностей:

1. о близости провода свидетельствует мерцание светодиода или монотонный сигнал зуммера. Это наименее информативный способ оповещения, характерный для самых простых моделей;
2. прибор издает звук тем более высокий, чем ближе провод. С такими детекторами работать удобнее;
3. помимо звукового сигнала, данные выводятся на ЖК-дисплей. Так работают профессиональные модели.

Самые совершенные выводят целый ряд параметров:

• материал стены;
• тип обнаруженного элемента: провод под напряжением, провод либо металлический предмет без напряжения, неметаллический предмет;
• материал жил провода;
• глубина залегания найденного объекта.

В профессиональных детекторах предусмотрено несколько ступеней точности.

Сначала стену «обшаривают» с самой грубой точностью, затем, обнаружив проводник, локализуют его местоположение, постепенно повышая чувствительность. К примеру, у популярного детектора проводки «Дятел» имеется 4 ступени чувствительности: 10, 100, 300 и 700 мм.

Детекторы одного типа могут сильно отличаться в точности показаний, особенно если провод залегает на глубине, соответствующей пределу дальнодействия. Рекомендуется прямо в магазине прибегнуть к проверке: накрыть имеющийся там провод взятым с собой куском гипсокартона и «поискать» его разными приборами.

Как определить обрыв проводки?

Место обрыва отыскивают специальным прибором, состоящим из двух частей:

• генератор;
• детектор с наушниками.

Обесточив провод, к нему подключают генератор, посылающий импульсы определенной частоты. Далее надевают наушники и ведут детектором вдоль линии.

По принципу действия детекторы делятся на два вида:

1. акустические. По достижении щупом места обрыва в наушниках раздается громкий щелчок;
2. индукционные. При перемещении щупа до места обрыва в наушниках слышен ровный гул, над местом обрыва он усиливается, затем исчезает.

Также найти место обрыва можно при помощи профессионального детектора проводки, распознающего кабеля под напряжением и без такового. Они были описаны выше. Если в точке обрыва имеет место утечка тока, его обнаруживают тепловизором.

Поиск проводки

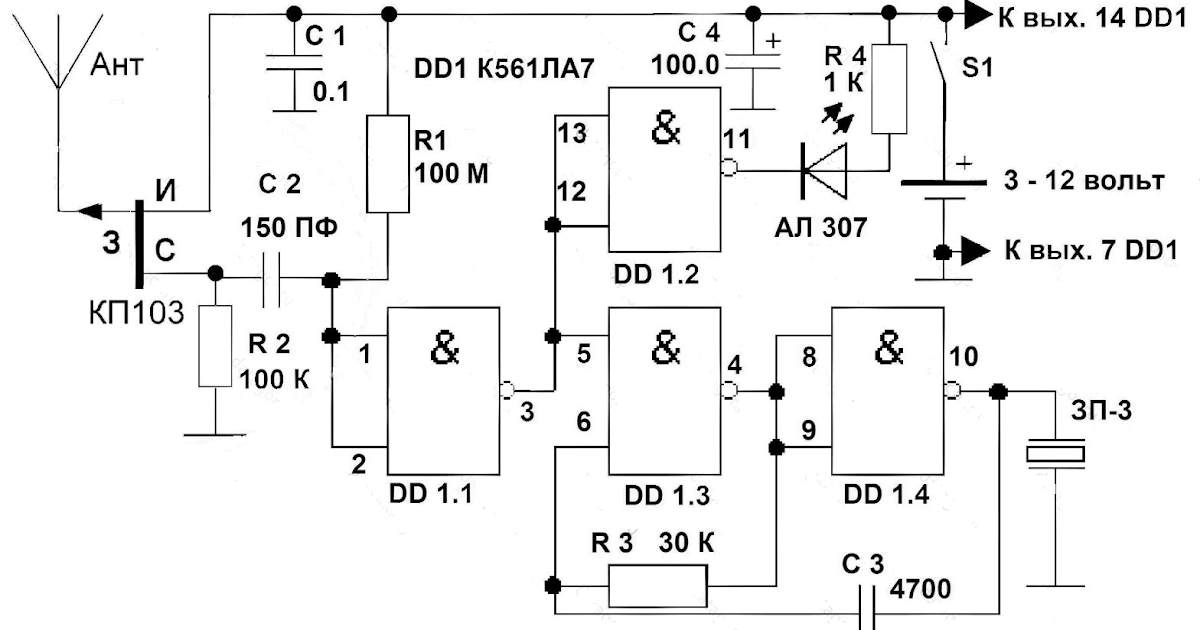

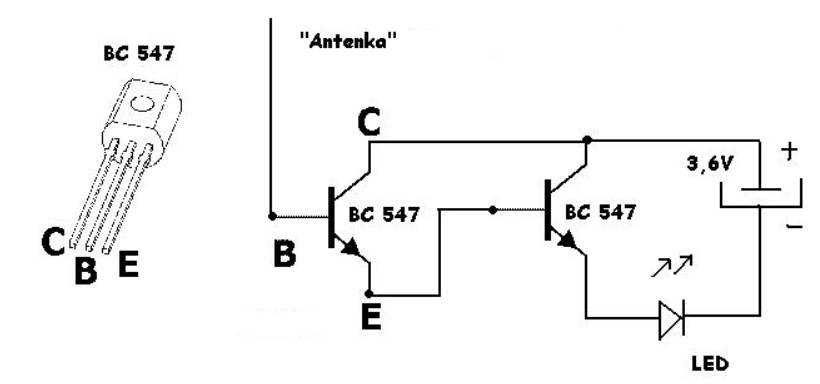

Детектор проводки — инструмент не самый распространенный, поскольку применяется крайне редко. И если его в домашнем арсенале нет, на выручку могут прийти другие приборы. Далее рассматривается несколько примеров поиска «подручными средствами».

Радиоприемником

Созданное электротоком магнитное поле искажает радиоволны, о чем приемник сообщит характерным треском.

Радиоприемник настраивают на частоту 100 кГц, подносят к стене в зоне, где ожидают найти провод, и ведут вдоль нее.

Провод проявляет себя тем явственнее, чем выше сила протекающего в нем тока, потому в розетку включают мощный прибор: обогреватель, пылесос, дрель и т.п. Нарастающая громкость треска в динамике свидетельствует о приближении к линии.

Аналогичный шум вблизи проводника с током производит катушечный микрофон, подключенный к магнитофону с колонками. Точность данного метода составляет +/- 15 см.

Мультиметром

Также действие магнитного поля проявляется в изменении сопротивления находящихся в нем полупроводников. Следовательно, в деле поиска проводки поможет полевой транзистор, например, 2SK241, КП103А либо КП303.

Порядок действий следующий:

• мультиметр переключают в режим измерения сопротивления (сектор со значком «омега» на лицевой панели) в диапазоне до 200 кОм;
• щупы прибора подсоединяют к истоку транзистора (средний вывод) и стоку;
• перемещают транзистор вдоль стены, отмечая изменение показаний на дисплее мультиметра.

Для повышения чувствительности прибора к третьему выводу (затвор), играющему роль антенны, присоединяют отрезок медного провода. По величине изменения сопротивления определяют близость линии.

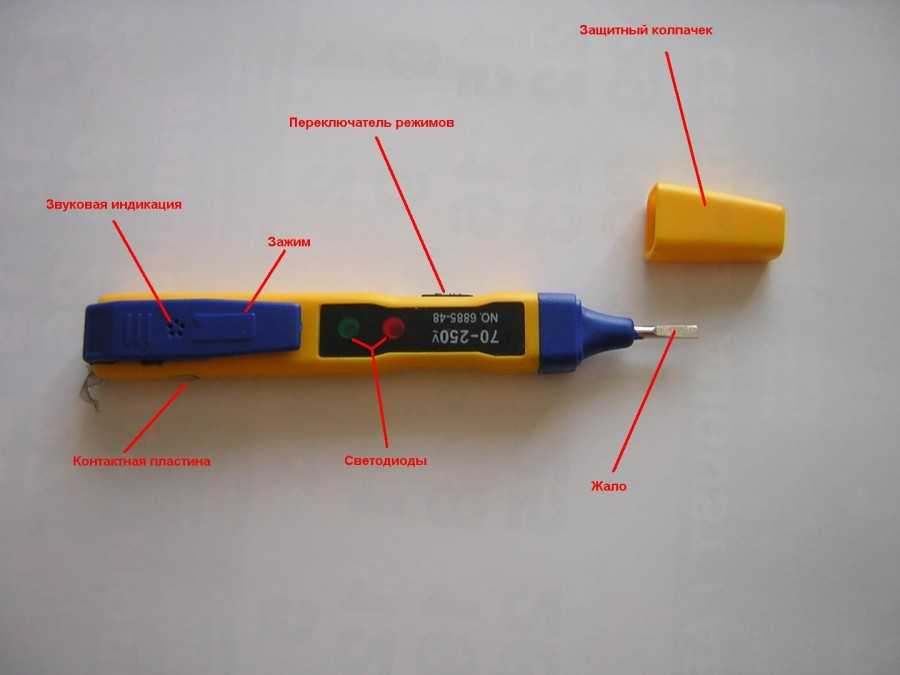

Индикаторной отверткой

Наряду с энергонезависимыми индикаторными отвертками существуют энергозависимые — с питанием от батарейки. Они отличаются способностью определять фазу дистанционно, тогда как энергонезависимому индикатору нужен непосредственный контакт. Таким прибором можно нащупать провод под напряжением, если он находится близко к поверхности (до 1 см).

Кассетным плеером

В детектор проводки плеер превращают следующим способом:

• отсоединяют питание от моторчика: этим устраняются посторонние шумы и экономится заряд батареек;
• припаивают к головке гибкий провод, например, кабель USB (антенна).

Если теперь нажать кнопку «Play» и поднести плеер к проводу с протекающим током, раздается гул. Интенсивность его тем сильнее, чем ближе провод. Это очень слабый индикатор. Обнаруживает только провода, скрытые тонким слоем штукатурки (до 1 см).

С помощью слухового аппарата

Также детектором может послужить слуховой аппарат советского образца — марки АК-1 и аналогичные. В таком приборе предусмотрен режим «Телефон»: устройство воспринимает только электромагнитные колебания, что позволяет его владельцу говорить по телефону в шумной обстановке.

Слуховой аппарат АК-1

Активировав данный режим, слуховым аппаратом сканируют стену и по усилившемуся шуму определяют местоположение скрытого провода.

Существует новая технология изготовления кабелей, предусматривающая заделку в токопроводящую жилу особых маячков. При обрыве по их сигналам место повреждения обнаруживается очень легко и быстро. Технология проходит обкатку в странах Запада, у нас пока не применяется.

Методы, которые не работают

Часто в посвященных данной тематике публикациях сообщают о возможности использовать в качестве детектора компас.

Это так, но только в теории: номинальный ток обычной проводки, и даже кратковременно допускаемый перегрузочный, не создают столь сильного магнитного поля, чтобы его мог почувствовать находящийся на некотором расстоянии компас. Еще один сомнительный детектор — смартфон.

У него есть встроенный навигационный компас, используемый специальным приложением «Металлоискатель», но рассматривать данный прибор как полноценный индикатор нельзя — слишком мала чувствительность и велика погрешность.

Иное дело — специальные сканеры, подключаемые к смартфонам. Например, марки Walabot DIY. Это полноценный детектор, транслирующий данные о местоположении провода и наличии напряжения на экран гаджета.

Видео по теме

Как найти скрытую проводку в стене:

Как видно, способов поиска скрытой проводки существует немало. Беда в том, что далеко не все они обладают приемлемой точностью. Потому наиболее правильным решением с точки зрения соотношения цены и качества, остается вызов специалиста-электрика с профессиональным оборудованием.

смартфоном, мультиметром, радиоприёмником, индикаторной отвёрткой

Разделы статьи:

Как найти проводку в стене: смартфоном, мультиметром, радиоприёмником, индикаторной отвёрткой

Не нужно, наверное, говорить о том, сколько проблем доставляет скрытая проводка в стене, если не знаешь, где именно она идёт, но нужно повесить шкафчик или полку. Чуть-чуть начинаешь сверлить перфоратором, и с дрожью в руках понимаешь, что вот она, родимая.

В этот момент перфоратор отбрасывает в сторону и в доме гаснет свет. Наконец-то нашёл, думаешь ты, теперь придётся соединять провода и прятать их в штробе, что совсем не правильно. Чтобы этого не случилось, сначала нужно попробовать отыскать проводку, используя обычные или специальные средства для этих целей.

Как найти провод в стене

Сразу же нужно оговориться и сказать о том, что для поиска скрытой проводки существуют специальные детекторы. Стоит они несколько тысяч, и позволяют более менее точно узнать, где именно проходит скрытая проводка.

Детектор проводки умеет определять фазный провод, если по нему проходит электричество. Также некоторые модели детекторов реагируют на металл внутри стены, под толщей штукатурки. Чем толще её слой, тем мощней должен быть детектор проводки.

Однако покупка такого чудо прибора не всегда целесообразно и оправдана, тем более для тех, кто не делает ремонты на постоянной основе. В таком случае можно попытаться отыскать проводку в стене другими способами, не прибегая к покупке дорогостоящих устройств.

Как найти проводку в стене: смартфоном, индикаторной отвёрткой, радиоприёмником

Рассмотрим самые удачные решения для поиска скрытых проводов в стене, на приобретение которых нет необходимости тратить кучу денег:

Визуальный осмотр — найти скрытую проводку в стене можно путем осмотра поверхности, если их отделкой занимались криворукие мастера. Нередко там, где в стене была штроба, виднеется бугорок шпаклёвки и штукатурки. Соответственно таким вот нехитрым способом можно определить, где именно в стене проходят провода.

Радиоприёмник — если под рукой ничего не оказалось кроме любимого радиоприёмника, то и при помощи него можно определить скрытую проводку в стене. Сначала нужно настроить приёмник на определённую частоту, а именно 100 кГц, после чего можно водить приёмником по стенам и улавливать сигнал. Само собой разумеется, что провода должны быть в этот момент под напряжением, а на участках, где они проходят, через приёмник можно будет услышать небольшой треск в динамике.

Поиск проводки в стене при помощи мультиметра

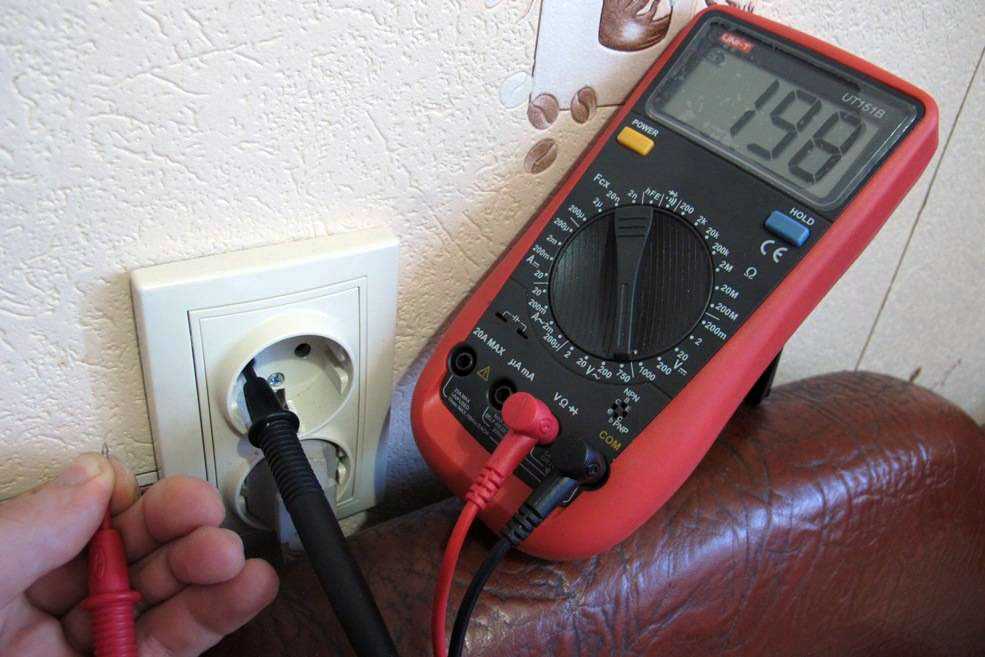

Можно также найти скрытые провода в стене и с помощью цифрового мультиметра. Также понадобится транзистор марки 2SK241, КП103А или же КП303. Чтобы мультиметр нашёл скрытую в стене проводку, необходимо подсоединить к его щупам транзистор — один щуп к левому выводу транзистора, а второй щуп к правому.

Затем нужно перевести мультиметр в режим замера сопротивления, после чего можно приступать к поиску электропроводки в стене. Принцип работы мультиметра в режиме поиска проводов прост: правый вывод транзистора используется в роли антенны и при попадании в магнитное поля от электричества, транзистор изменит свое сопротивления, о чем непременно даст знать мультиметр.

Также можно использовать для поиска проводов в стене и индикаторную отвертку. Однако отвертка должна быть «активной», обычная, к сожалению, не подходит. При проверке отвертка переворачивается рукояткой к стене, и ведётся вдоль поверхности, пока не загорится индикатор. Что же касается смартфона, то чтобы найти проводку в стене при помощи него, необходим специальный датчик и соответствующее программное обеспечение.

Поделиться статьей в социальных сетях

Как отследить провод с помощью мультиметра

У вас в машине или дома есть свободный провод, и вы задаетесь вопросом, куда он ведет?

У вас возникли проблемы с определением, исправен ли кусок провода?

Решение осталось отследить этот провод или проверить его на непрерывность.

Но как это сделать?

В этой статье вы узнаете все, что вам нужно знать о тестировании электрических проводов, в том числе о том, как проследить провод от одного места до другого и как проверить, не оборван ли провод или нет, с помощью мультиметра.

Давайте начнем.

Как отследить провод с помощью мультиметра

Чтобы отследить провод с помощью мультиметра, вы устанавливаете мультиметр на Ом или непрерывность, помещаете красный щуп на один конец провода, а затем помещаете черный зонд на предполагаемом окончании. Если мультиметр показывает «0» или издает звуковой сигнал, то провод идет именно туда. Если это не так, вы тестируете другие наконечники проводов, пока не получите тот, который даст требуемый результат.

Это общая процедура, но это не все. Есть и другие способы, с помощью которых вы можете отследить провода и выяснить, исправны они или нет. Сейчас мы углубимся в детали.

Как отследить автомобильный провод

Помимо мультиметра, вам потребуются следующие инструменты для отслеживания автомобильных проводов

• Небольшое зеркало
• Гаечный ключ
• Фонарик

После того, как все эти инструменты будут собраны, вы будете следовать инструкциям. следующие шаги.

Шаг 1: Отключите все источники питания

Сначала вы отключите провод от всех источников, подающих на него напряжение или ток.

Первый источник, на который следует обратить внимание, — это аккумулятор. Здесь вам пригодится гаечный ключ. Вы используете гаечный ключ, чтобы ослабить и отсоединить болты, крепящие кабели к аккумулятору.

Вы также проверяете другие возможные источники питания, отсоединяете их и убеждаетесь, что через провод, который вы хотите проследить, не проходит ток.

Шаг 2. Проведение физических осмотров

Перед тем, как приступить к более сложному процессу тестирования, вы проводите визуальный осмотр провода и ищете физические признаки повреждения.

Если провод поврежден, успешно отследить его с помощью мультиметра невозможно.

Проведение физического осмотра поможет вам избежать дальнейших шагов, если это возможно.

Физические признаки повреждения могут быть представлены черными пятнами вдоль изоляции проводов.

Если вы не можете добраться до определенных частей провода или не видите их, вы можете использовать фонарик и маленькое зеркальце.

Вы также можете осторожно потянуть за провод, чтобы убедиться, что он надежно закреплен. Провод может оторваться, когда вы это сделаете, и вы определите, что это может быть проблемой.

Если вы не видите никаких физических или визуальных проблем с проводом, переходите к следующему шагу.

Шаг 3: Установите мультиметр Наберите

Теперь вы устанавливаете мультиметр в режим непрерывности (или Ом, если мультиметр не имеет режима непрерывности).

Шаг 4. Размещение щупов мультиметра

Поместите красный щуп мультиметра на оголенный конец провода, который вы хотите отслеживать. Это может быть место, где он припаян к автомобильному устройству или прикреплен с помощью зажимов.

Поместите черный щуп на открытые или неизолированные части проводов. Следует признать, что перед тем, как вы доберетесь до конца провода, скорее всего, не будет никакого открытия, а это означает, что вы не сможете постепенно его отследить.

Что делать в этом случае?

Вы обращаетесь к схеме соединений вашего автомобиля и определяете, куда должны вести все провода. Вы делаете это, чтобы найти ожидаемое местоположение окончания провода.

Это предполагаемое расположение концов проводов обычно состоит из нескольких концов проводов. Чтобы отследить провод, держите красный щуп мультиметра на начальном конце и по отдельности поместите черный щуп на разные концы провода в ожидаемом месте.

Шаг 5. Оценка результатов

Здесь вы определяете, куда идет ваш провод. Если мультиметр показывает бесконечность (1 или O.L), то конец этого провода не совпадает с проводом, который вы хотите отследить.

Если мультиметр показывает «0», то это часть вашего провода.

Обратите внимание, если провод плохой, то его невозможно отследить.

Если вы хотите проверить провода автомобильных динамиков, обратитесь к этому руководству.

Использование мультиметра для отслеживания проводов — несложная процедура. Вам просто необходимо проверить непрерывность от одного конца провода, чтобы определить другой конец.

Если вам сложно, посмотрите наше видео на эту тему.

Однако, когда речь идет о проводах в домах и внутри стен, все по-другому.

Как отследить провод в стене

Отследить электрические провода в разных местах вашей комнаты или дома — не самая простая задача.

Это связано с тем, что провода проходят внутри стен, а обычные щупы мультиметра недостаточно длинны для измерения больших расстояний.

Чтобы проследить провод на большие расстояния, вам нужно обратить внимание на это.

Шаг 1: Установите шкалу мультиметра

Первый шаг — это установка мультиметра на Ом или непрерывность. Омы обычно обозначаются символом (Ω).

Шаг 2: Удлините конец провода

Подсоедините удлинитель к концу основного провода, который вы хотите проверить.

Под этим мы подразумеваем подключение длинного кабеля от первой точки провода, которую вы хотите проследить, и удлинение его до другой точки в вашей комнате или доме.

В этой другой точке вы хотите проверить несколько концов проводов.

Шаг 3: Размещение щупов мультиметра

Поместите черный щуп мультиметра на удлиняющий кабель, а затем по отдельности поместите красный щуп на каждый конец провода, торчащий из стены или розетки.

Шаг 4: Оценка результатов

Если мультиметр издает звуковой сигнал или показывает «0» при помещении на определенный конец провода, то это другой конец рассматриваемого исходного провода и его трассировка.

Этот процесс лучше объясняется при визуализации, и вы можете посмотреть это видео о том, как именно это сделать.

Другие устройства можно использовать для отслеживания путей проводов и даже одного провода в вашем доме и за гипсокартоном.

Эти устройства включают в себя электрический искатель шипов, детектор напряжения и генератор тона в сочетании с обследованием усилителя.

Как проверить поврежденные провода с помощью мультиметра

Помимо отслеживания электрических проводов, вы также можете узнать, как проверить, поврежден провод или нет.

Провода выходят из строя, когда они стареют, замыкаются или повреждаются животными или даже людьми.

При обрыве провода (цепи) в определенной точке ток не проходит по нему полностью. Это означает отсутствие преемственности.

Режим непрерывности мультиметра разработан специально для подобных ситуаций.

Чтобы проверить неисправные провода с помощью мультиметра, выполните следующие действия.

Шаг 1. Отсоедините провод

Первым шагом является отключение или отсоединение провода от любого источника питания.

Напряжение под напряжением не должно проходить по вашим проводам для проверки непрерывности, а отключение от всех источников питания также обеспечивает вашу безопасность.

Шаг 2. Установите шкалу мультиметра

Установите мультиметр в режим непрерывности. Если ваш мультиметр не имеет режима измерения непрерывности, переключите шкалу на Ом

Шаг 3. Разместите щупы мультиметра

Поместите красный щуп мультиметра на один конец провода, а затем поместите черный щуп мультиметра на другой конец провода. провод.

Шаг 4. Оценка результатов

Если провод исправен, мультиметр издает звуковой сигнал, если он установлен в режим непрерывности.

Если установлено значение «Ом», ожидается, что мультиметр будет отображать «0», если провод в порядке. Если установлено значение «Ом», ваш мультиметр показывает высокое или бесконечное значение (1 или O.L), если провод плохой.

Вы можете посмотреть это видео о тестировании неисправных электрических проводов, показывающее, что делать и чего ожидать.

Кроме того, вы также можете определить точное место, где провод испортился. Это импровизированный метод, и вам понадобится игла, чтобы сделать это. Выполните следующие шаги.

• Установите мультиметр в режим непрерывности или переключитесь на Ом, как обычно.
• Поместите красный щуп мультиметра в одну точку провода.
• Проткните провод иглой в точке рядом с красным щупом. Убедитесь, что эта игла касается металлической струны внутри.
• Поместите черный щуп мультиметра на иглу и посмотрите, подаст ли мультиметр звуковой сигнал или показания.
• Если вы не получили показания, это означает, что обрыв внутри провода произошел в точке между двумя вашими щупами. Сузьте диапазон между вашими датчиками, пока вы не получите точную точку на проводе.
• Если вы получили показания после первоначальной проверки, вам нужно просто расширить диапазон между двумя датчиками. Вы выбираете другую точку на проводе, протыкаете ее иглой и прикладываете к ней черный щуп, чтобы проверить непрерывность.

Как только вы обнаружите, что провод неисправен, вы можете отремонтировать его в месте обрыва. Обеспечьте изоляцию, обмотав ее резиновой лентой, так как без изоляции провода могут соприкасаться и вызвать другие проблемы.

Несмотря на это, казалось бы, быстрое решение, лучшим решением, как правило, является полная замена всего электрического провода.

P.S : Важно отметить, что вы можете поместить любой щуп на любой конец провода и получить те же результаты. Красный щуп не всегда нужно размещать на определенной стороне провода при его отслеживании или тестировании.

Заключение

При отслеживании или тестировании проводов все, что вам нужно сделать, это просто проверить непрерывность между двумя точками. Мультиметр — это удобный и очень доступный инструмент, который может помочь вам добиться того и другого в вашем автомобиле или стенах.

Он также помогает в тестировании других электрических компонентов и цепей, и вам определенно захочется всегда иметь его под рукой.

Часто задаваемые вопросы

Как отследить провод без питания?

Чтобы отследить обесточенный провод, установите мультитестер на непрерывность, поместите один щуп на провод, а другой щуп на другие концы проводов. Вы делаете это до тех пор, пока один конец не издаст звуковой сигнал или низкое значение сопротивления.

Как отследить один электрический провод?

Чтобы проследить один провод, поместите щуп мультиметра на один конец провода, а другой щуп на несколько концов проводов. Мультитестер издает звуковой сигнал или показывает низкое сопротивление на правом конце провода.

Как проверить, куда идет провод?

Чтобы проверить, куда идет провод, вы можете обратиться к схеме проводки вашего дома или самостоятельно выполнить проверку непрерывности между проводом и другими концами провода с помощью мультиметра.

Как отследить провод за гипсокартоном?

Чтобы отследить провод за гипсокартоном, вы используете электронный искатель шипов и детектор напряжения. Детектор напряжения особенно помогает точно определить, где находятся провода под напряжением.

Как проверить, какой провод какой?

Для идентификации проводов используйте цветовые коды или используйте мультитестер для проверки на заземленной поверхности. Если провод показывает высокое напряжение, он горячий, а если провод не дает показаний, он нейтрален.

Как отследить провод с помощью мультиметра (руководство из трех шагов)

Содержание

• Что такое проверка непрерывности?
• Как настроить мультиметр для проверки целостности цепи?
• Цель проверки целостности цепи
• Как использовать проверку целостности цепи для выявления неподходящих проводов в автомобиле
  • Необходимые инструменты для отслеживания проводов в цепи
  • Шаг 1. Отключите питание
  • Шаг 2. Проверьте все соединения
  • Шаг 3 – Отслеживание
• Как использовать тест непрерывности в вашем доме?
• Подведение итогов

Если вы не совсем понимаете, как трассировать провод с помощью мультиметра, этот пост обязательно даст вам несколько полезных советов. Это может быть проект домашней электропроводки или трассировка провода в вашем автомобиле; в любой ситуации, без надлежащей техники и исполнения вы можете заблудиться.

С помощью простого теста на непрерывность мы можем легко отследить провода в домашней электрической системе или цепи вашего автомобиля. Для этого процесса нам понадобится цифровой мультиметр. Используйте мультиметр, чтобы определить непрерывность конкретной цепи.

Что такое проверка непрерывности?

Вот простое объяснение для тех, кто не знаком с терминами непрерывности в электричестве.

Непрерывность представляет собой полный путь прохождения тока. Другими словами, с помощью теста непрерывности мы можем проверить, замкнута или разомкнута конкретная цепь. Цепь, которая остается во включенном состоянии, имеет непрерывность, что означает, что электричество проходит через эту цепь по полному пути.

Использование тестов непрерывности имеет много преимуществ. Вот некоторые из них.

• Можно проверить состояние предохранителя; хороший или взорванный.
• Может проверять, работают выключатели или нет
• Может проверять проводники; обрыв или короткое замыкание
• Может Проверить цепь; ясно или нет

В этом посте мы будем использовать тест непрерывности для проверки пути цепи. Тогда мы можем легко проследить провода.

Как настроить мультиметр для проверки целостности цепи?

Сначала установите мультиметр на настройку Ом (Ом). Включите звуковой сигнал. Если вы выполните шаги правильно, на экране отобразится OL. Теперь ваш мультиметр готов к проверке непрерывности.

Совет: OL означает открытый цикл. Если цепь проверки имеет целостность, мультиметр покажет показания выше нуля. В противном случае будет отображаться OL.

Цель проверки непрерывности

Обычно в вашем автомобиле имеется множество цепей. С помощью правильной электропроводки эти цепи передают сигналы и питание каждому компоненту автомобиля. Однако эти электрические провода со временем могут быть повреждены из-за несчастных случаев, неправильного использования или выхода из строя компонентов. Подобные неисправности могут привести к обрыву цепи и короткому замыканию.

Разомкнутая цепь: Это цепь с нарушенной непрерывностью, ток равен нулю. Обычно показывает высокое сопротивление между двумя точками.

Замкнутая цепь: В замкнутой цепи не должно быть никакого сопротивления. Поэтому ток будет течь легко.

Мы надеемся идентифицировать ситуации разомкнутой и замкнутой цепи с помощью проверки непрерывности с помощью следующего процесса.

Как использовать тест на целостность цепи для определения неподходящих проводов в автомобиле

Для этого процесса тестирования мы рассмотрим, как трассировать провода с помощью мультиметра в автомобиле. Это может быть очень удобно для выявления некоторых серьезных проблем в вашем автомобиле.

Необходимые инструменты для трассировки проводов в цепи

• Цифровой мультиметр
• Гаечный ключ
• Маленькое зеркало
• Фонарик

Перед началом процесса необходимо собрать все вышеперечисленные инструменты. Теперь выполните эти шаги правильно, чтобы проследить провода.

Шаг 1. Отключите питание

Сначала отключите питание тестовой части автомобиля. Вы не должны игнорировать этот шаг, и лучший способ сделать это — отсоединить кабель аккумулятора. Используйте гаечный ключ, чтобы снять кабель аккумулятора. Кроме того, отсоедините конкретное электрическое устройство, которое вы планируете тестировать, от источника питания.

Шаг 2. Проверка всех соединений

Сначала определите электрические провода, которые необходимо проверить в этом процессе. Убедитесь, что все эти провода доступны, чтобы вы могли без проблем проверить их с помощью мультиметра. Кроме того, потяните эти провода, чтобы проверить прочность точек соединения. После этого проверьте длину проводов, которые вы тестируете. Также проверьте наличие поврежденных проводов.

Однако иногда вы не сможете добраться до каждой точки. Поэтому используйте маленькое зеркало и фонарик, чтобы добраться до этих позиций. Кроме того, вы можете заметить несколько черных точек на изоляции; это может быть признаком перегрева. В этом случае провода, которые работают с изоляцией, могут быть повреждены. (1)

Шаг 3 – Отслеживание

После того, как вы все проверили, теперь вы можете отследить провода. Найдите разъем провода и снимите его для лучшего осмотра. Теперь вы можете четко осмотреть поврежденные провода. Затем установите мультиметр для проверки непрерывности.

Теперь поместите один из проводов мультиметра на металлическую клемму, которая прикрепляет провода к разъему.

Затем поместите другой провод на любую часть провода. Встряхните провод, если вам нужно определить неправильное соединение. Если вы правильно выполните процесс, то теперь у вас будет один вывод на металлической клемме, а другой на проводе.

Мультиметр должен показывать нулевое значение. Однако, если он показывает какое-то сопротивление, это обрыв цепи. Это означает, что конкретный провод не работает должным образом и его необходимо заменить как можно скорее. Также примените тот же метод к концу проволоки. Сделайте это для всех оставшихся проводов. Наконец, наблюдайте за результатом и определяйте оборванные провода.

Как использовать тест непрерывности в вашем доме?

Если вам нужно проследить провода во время домашнего проекта «сделай сам», это можно сделать легко. Следуй этим шагам.

Необходимые инструменты: Цифровой мультиметр, длинный провод, несколько гаек для рычажных проводов

Шаг 1: Представьте, что вы хотите проверить подключение от одной розетки к другой (рассмотрите точки A и B). Мы не можем сказать, какой именно провод, глядя на него. Итак, выдергиваем провода, которые нужно проверить. Например, вам придется вывести провода точек A и B.

Видео | Повседневный ремонт дома

Шаг 2: Подсоедините длинный провод к одному из проводов розетки (точка A). Используйте рычажную гайку для крепления проводов. Затем подключите другой конец длинного провода к черному проводу мультиметра.

Видео | Everyday Home Repairs

Шаг 3: Теперь идите в точку B. Там вы можете увидеть множество разных проводов. Настройте мультиметр на проверку непрерывности. Затем поместите красный провод на каждый из этих проводов. Провод, который показывает сопротивление на мультиметре во время проверки, имеет соединение с точкой А. Если другие провода не показывают никакого сопротивления, это означает, что эти провода не имеют соединений от точки А к В.

Видео | Повседневный ремонт дома

Подведение итогов

Сегодня мы обсудили, как проверить провод мультиметром в разных ситуациях. В обеих этих ситуациях мы используем тест непрерывности для отслеживания проводов. Мы надеемся, что теперь вы хорошо понимаете, как отслеживать провода с помощью мультиметра в любых условиях. (2)

Ниже приведены другие практические руководства по мультиметру, которые вы можете проверить и использовать для дальнейшего использования. До нашей следующей статьи!

• Как проверить конденсатор мультиметром
• Как проверить разрядку батареи с помощью мультиметра
• Как проверить предохранители с помощью мультиметра

Справочные материалы
(1) зеркало – https://www.
