Снип толщина стен жилого дома: Наружные стены дома

Содержание

Утепление по СНиП, или как снизить расходы на отопление

Rо = 0,64м/0,58 = 1,1 м²х°С/Вт.

Рекомендуемое значение Rreg для Нижнего Новгорода – 3,36 м²х°С/Вт., чему совсем не удовлетворяет наш расчет. В таком доме зимой будет холодно, потребуются более мощные отопительные приборы и счета за оплату будут значительно выше, чем у утепленного дома по СНиП.

Проверим тогда, какой должна быть толщина стены, чтобы она удовлетворяла нормам?

d = Rreg * λ

d = 3,36 * 0,58 = 1,95 м

Вот это стена! Но только такая толщина кирпичной кладки позволит Вам иметь теплый дом. Кирпич обладает очень большой теплопроводностью, и чтобы дом хранил тепло намного дольше, приходиться городить такую стены. Понятно, что мало кто решится возводить такое «бомбоубежище».

Значит будем утеплять стены другим материалом, у которых теплопроводность низкая, а соответственно толщина стены будет намного меньше. Материалов для утепления очень много, плюсы и минусы которых — это отдельная история, а сейчас решим утеплить стену каменной ватой.

Какой толщины выбрать слой ваты? Рекомендуемое значение сопротивления теплопередаче в Нижнем Новгороде 3,36, у нас уже есть стена со значением сопротивления – 1,1. Остается «добрать» 2,26.

Из таблицы теплопроводности материалов берем значение коэффициента для каменной ваты, плотностью 25 кг/м³ – 0,045, и вычисляем какой толщины должен быть утеплитель:

d = 2, 26 * 0,045 = 0,10 м

0,1 метра – 10 см – это минимальная толщина утеплителя, которая позволит сделать дом теплым.

Вывод: утепляем стены дома до требуемых норм СНиП, а также не забываем про пол и потолок, т.к. через них также идут большие теплопотери.
Чем больше толщина утеплителя, тем меньше теплопотери, тем меньше энергозатрат придется потратить на обогрев помещения.

Не будем Вас утомлять расчетами, а сразу скажем, что каменной ваты на пол и потолок в качестве утеплителя необходимо минимум по 20 см – для Центральной полосы России. Для Севера – 25-30 см. Тогда Ваш дом будет держать тепло очень долго, расходы на отопление будут радовать, а отопительные приборы будете выбирать не из расчета 1 кВт на 10 м², а, например, КОУЗИ 450Вт на 10м². Почему на такую площадь будет достаточно одного «КОУЗИ», читайте в следующих статьях.

Расчет толщины стен дома из газобетона

В Руководстве пользователя по строительству домов из газобетона компании Аэрок (СПб, 2009) на странице 5 опубликованы следующие тезисы, касающиеся выбора толщины стен из газобетона:
— Мы утверждаем, что идея о необходимости тотального «доутепления» ошибочна.

— Стена из легкого (до 500 кг/м3) бетона толщиной 30 – 40 см совершенно самодостаточна. Утеплять ее имеет смысл только в стремлении довести свой дом до состояния энергопассивности, которое потребует в первую очередь совершенствования инженерных систем, а не тупого наращивания «тепловой брони».

Попробуем разобрать цитируемые завления, взяв в руки два документа: СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2004 «Проектирование тепловой защиты зданий». Посмотрим как согласуются данные строительной науки о требуемой толщине стен с утверждениями производителей газобетона. Ранее мы уже рассмотрели возможности и последствия облицовки газобетона кирпичом по рекомендациям Руководства пользователя компании Аэрок.

Если специалисты компании Аэрок имели в виду дачный дом из газобетона, то они абсолютно правы: если вы строите дачный дом для сезонного проживания с режимом периодического протапливания, то наращивание толщины стен дома и их дополнительное утепление — действительно вышвыривание денег на ветер:

Требования СНиП 23-02-2003 «Тепловая защита зданий» не распространяется на жилые и общественные здания, которые отапливаются периодически (менее 5 дней в неделю) или сезонно (непрерывно менее трех месяцев в году). То есть, если вы строите не загородный дом для постоянного проживания, а сезонный дом для дачи – для проживания в выходные дни и в отпуске, то соблюдать требования по тепловой защите зданий не обязательно. Более того, увеличение толщины стен и применение дополнительной теплоизоляции в дачных домах с временным и сезонным проживанием может быть экономически неоправданным, так как дополнительные инвестиции в наружное утепление дачного дома или в увеличение толщины газобетонных стен могут не окупиться за счет экономии на отоплении за срок до первого капитального ремонта или даже за весь срок жизни домовладельца.

Таким образом, для дачных домов сезонного проживания толщина стен из газобетона может быть минимальной, определяемой лишь прочностными характеристиками газобетонных блоков выбранной марки по плотности (для конструкционно-теплоизоляционного газобетона: марка по плотности от D350-400 и марка по прочности от B2,0, для конструкционного газобетона — марка по плотности от D500 и по прочности от B3,5) и достаточной толщины стены, обеспечивающей ее способность свободно стоять на больших пролетах. На практике это означает применение газобетонных блоков минимальной толщиной от 20 см (для самонесущих стен одноэтажного дома). Минимальная толщина простенков и колонн из автоклавного газобетона составляет 60 см для несущих стен и 30 см для самонесущих стен [пункт 6.2.11 СТО 501-52-01-2007].

Таблица. Требования к автоклавным газобетонным блокам при строительстве домов различной этажности.

*

Этажность здания

Требования к маркам автоклавного газобетона для самонесущих стен

Класс автоклавного газобетона по прочности на сжатие

Минимальная марка кладочного раствора

Класс автоклавного газобетона по морозостойкости

до 2-х этажей

B2,0

M50

F25**

до 3-х этажей

B2,5

M75

F25

до 5-ти этажей (до 20 м для несущих стен, до 30 м для самонесущих стен)

B3,5

M100

F25

* Таблица составлена на основании пунктов 6.

2.7-10 СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации».

** Класс морозостойкости F25 по СНиП II-22-81* «Каменные и армокаменные конструкции» означает срок службы газобетона в зданиях с сухим и нормальным влажностным режимом помещений не менее 100 лет и не менее 50 лет в зданиях с влажным режимом помещений.

Толщина стен в кирпичном доме

Какой толщины должна быть стена из кирпича?

Кирпич для строительства зданий используется уже сотни лет. И даже несмотря на обилие прочих материалов, он не теряет своей актуальности среди потребителей и по сей день. А все благодаря той прочности, что присуща этому материалу – в процессе дальнейшей эксплуатации стена сможет выдерживать практически любую нагрузку в виде крыши, этажей и перекрытий. И как раз именно толщина стен дома из кирпича главным образом влияет на несущую способность всего сооружения в целом.

Кирпич, по сравнению с некоторыми другими материалами, обладает целым рядом неоспоримых достоинств. Сюда можно отнести: довольно низкую теплопроводящую способность, морозостойкость, прочность на изгиб и деформацию, долговечность, звукоизоляцию. Но все эти свойства могут быть потеряны, если кирпичная стена не имеет ту ширину, которая требуется для конкретных условий.

Рассмотрим, какой толщины должна быть стена из кирпича по установленным стандартам.

Стандартные толщины кирпичной кладки

Какой бы вид кирпича не использовался для возведения конструкции, определить толщину стены довольно просто. Согласно установленным стандартам, этот параметр должен быть кратен половине его длины, т.е. 12 см.

Но кирпичные блоки, выпускаемые сегодня на заводах, могут быть разного типоразмера. К тому же, строители, работая с материалом, применяют и различные схемы кладки. А значит, и стены в итоге будут разниться по своей ширине. Приведем таблицу, в которой указана толщина кирпичной стены по СНИП II-22-81, в зависимости от количества используемых кирпичей и типа кладки:

Количество кирпичей, шт. Толщина стены, см
0,5 12
1 25
1,5 38
2 51
2,5 64

По таблице можно легко определить, какую именно толщину имеет кладка по той или иной схеме. К примеру, стена, выложенная в 1.5 кирпича, имеет ширину 38 см, а в 2.5 кирпича – 64 см. А небольшие расхождения цифр от тех показателей, что должны быть кратны 12, связаны с тем, что между несколькими слоями строительных блоков предусмотрена бетонно-цементная прослойка.

Но есть и минимальная толщина стен в кирпичном доме, установленная современными стандартами на каменные и армокаменные конструкции – при высоте объекта до 3 этажей ширина кирпичной кладки должна быть не менее 120-150 мм.

Стандартная толщина кирпичной стены

Какая толщина стены наиболее экономически обоснована?

По мнению многих профессиональных строителей, ширина кирпичной стены более чем в 38 см экономически нецелесообразна. Кирпич сам по себе является очень прочным материалом, а потому для усиления конструкции и улучшения ее теплоизоляционных свойств выгодней порой применять некоторые другие дополнительные мероприятия, нежели чем увеличивать толщину стены. Тяжелое сооружение будет только увеличивать нагрузку на фундамент. В итоге получится, что бюджет строительства значительно увеличится, поскольку придется усиливать основу здания.

Толщина стены в 2 кирпича и более получается немаленькой, поэтому такую схему кладки используют, в основном, при возведении крупных промышленных объектов, где предельно важно придать сооружению максимальную прочность.

А чтобы повысить теплотехнику и изоляцию кирпичных строений, сегодня применяются следующие способы:

  • Монтаж вентилируемого фасада с использованием сайдинга, пиломатериалов или специальных панелей.
  • Утепление стен простыми облицовочными материалами или нанесением слоя штукатурки.
  • Чтобы снизить расходы на строительство индивидуального дома очень часто используется облегченная кладка блоков – по типу колодца. Это подразумевает возведение 2 стен на небольшом расстоянии друг от друга. При этом толщина стены в полкирпича равняется 12 см, а прослойка между 2 такими стенами будет выполнять функцию теплоизолятора. Диафрагмы между конструкциями при этом обеспечивают постройке необходимую по стандартам прочность. Образовавшуюся полость заполняют определенным теплоизолятором, например, керамзитом или пенобетоном.
  • Утепление внутренней стороны стены теплоизоляционным материалом. Утеплитель при этом обязательно закрывается пароизоляционной прослойкой.

Толщина внутренних кирпичных стен

Перегородки внутри конструкции призваны разделять всю площадь на отдельные помещения, звуко- и теплоизолировать комнаты. Оптимальная толщина внутренних стен из кирпича – 12 см, т.е. здесь, как правило, используется кладка в полкирпича. Стен таких размеров вполне хватит для комфортного здесь проживания.

Нередка практика, когда кирпичные блоки укладываются «на ребро». Так можно получить белее тонкую перегородку – 6,5 см. При этом можно немного сэкономить расходный материал. Правда, тепло- и звукоизоляция комнат будет оставлять намного лучшего.

Для снижения механических нагрузок на стену шириной в 12 см обычно применяют пористые или пустотелые силикатные блоки. В дальнейшем стены дополнительно утепляются для улучшения их технических характеристик.

Возможно, заинтересует:

Как самостоятельно сделать проем в кирпичной стене?

Выбираем гиперпресс для производства кирпича.

Толщина наружных кирпичных стен

Минимальная толщина наружных стен из кирпича, при которой они будут служить прочной опорой и теплоизолировать внутренние помещения – 25 см.

Если возвести кирпичный дом с недостаточной толщиной наружных стеновых конструкций, в зимний период при пониженных температурах стены начнут мокреть. В этом случае, придется либо дополнительно утеплять сооружение, либо утолщать его. И тот, и другой вариант подразумевает лишние финансовые затраты.

Толщина несущих кирпичных стен

Предназначение несущих стен – принимать на себя всю тяжесть крыши, перегородок и всех верхних этажей. Совершенно естественно, что они должны быть намного прочнее остальных стен. Минимальная толщина несущей стены из кирпича – 38 см.

Некоторые внутренние перегородки в жилом здании тоже являются несущими. В данном случае, достаточной будет кладка в 1 кирпич, когда толщина стены получается 25 см. Такая конструкция сможет выдержать любые нагрузки от кровли и перекрытий, не деформируясь и не давая трещин.

Единственное исключение, когда внутренняя несущая стена должна быть более 25 см – стыковка плит перекрытий. Здесь, под действие внешних условий, будут образовываться деформации, которые могут привести к обрушению здания.

Рекомендуем эти статьи:

Средняя стоимость 1 куба кирпича красного.

Как сделать облицовку фасада дома кирпичом?

Как рассчитать расход материала при возведении кирпичных стен различной толщины?

Первый вопрос, который решается проектировщиком строительного объекта, это – какая оптимальная толщина кирпичной стены нужна в конкретном случае. Подбирая подходящий вариант кладки, специалист учитывает:

  • Вид, марка и размеры кирпича.
  • Погодные условия региона.
  • Нагрузки, которые будут приходиться на стены.

Допустимая толщина стены в здании, возводящимся в холодном регионе – 25 см. Это толщина стены в 1 кирпич. Но без использования дополнительного слоя утеплителя ширину наружной стены придется увеличить до 38 или 51 см.

Чтобы рассчитать расход кирпича на возведение наружных стен, потребуются еще некоторые данные – геометрические параметры кирпичного блока и требуемые размеры стен.

Стандартные размеры обычного кирпича: длина – 250 мм, ширина – 120 мм, высота – 65 мм. Расчеты будем проводить на примере здания со стенами в 4 м и 3 м, высотой 3 м. Стандартная толщина стен в кирпичном доме у нас будет равняться 25 см.

Зная основные геометрические размеры стен, для начала вычислим общую площадь поверхностей, которые предстоит возвести:

4*3+3*3+4*3+3*3=42 м2

А теперь найдем площадь 1 кирпичного блока. Поскольку кладку мы осуществляем в 1 кирпич, то этот параметр вычисляется умножением ширины на высоту блока:

0,12*0,065 = 0,0078 м2.

Чтобы определить количество материала для возведения стен, общую их площадь нужно разделить на площадь 1 блока и умножить на количество кладок:

42/0,0078*1≈5385 шт.

Зная, что вес 1 м3 кирпича составляет около 1800 кг, можно легко рассчитать то количество кирпичей, которое потребуется для возведения конкретного строительного объекта:

5385/1800≈3 м3

Итак, толщина стены из кирпича по ГОСТу, в зависимости от климатических условий региона и вида здания, может быть разной. Но имея в наличии проработанный специалистами чертеж с основными размерами стен и кладочной схемой, рассчитать расход основного материала можно и самостоятельно. Это поможет значительно сэкономить расходы в процессе работы, поскольку можно сразу закупить кирпичные блоки в необходимом количестве, избежав излишек материала.

Какой должна быть толщина стен

Одним из важнейших этапов проектирования дома является расчет толщины стен. Очевидно, что это показатель напрямую зависит от используемого материала. В данной статье будут приведены примерные расчеты для распространенных строительных материалов и Московской области и описание параметров расчета. Для того чтобы эти расчеты были полезны с практической точки зрения, мы сделаем их для конкретного региона — посчитаем, какой должна быть толщина стен в Москве и Московской области (актуально для большинства областей средней полосы России).

Основной характеристикой, влияющей на выбор толщины стен, является термическое сопротивление (Rreq). Данный параметр зависит от толщины слоя материала, его коэффициента теплопроводности и коэффициентов теплообмена у внутренней и внешней поверхностей стены. Московский климат принято считать умеренно влажным и термическое сопротивление стен согласно задокументированным нормам СНиП должно составлять Rreq= 3,13. Стоит сразу отметить, что реальная толщина зачастую оказывается меньшей, чем требуется, что объясняется пренебрежением к расходованию топлива для отопления в советское время. С другой стороны, толщина стены может оказаться больше расчетной, так как расчеты выполнялись в лабораторных условиях при малой влажности. Повышенная влажность и паропроницаемость требует большей толщины несущих стен.

Как рассчитать толщину стены с учетом теплопроводности и паропроницаемости? Видео

Общая формула расчета термического сопротивления:

Rreq=++, где h – требуемая толщина стены,  — коэффициент теплопроводности материала. Выразив h из данной формулы и зная коэффициенты теплообмена, можно рассчитать необходимую толщину стен для разных материалов.

  1. Вата минеральная (=0,05 Вт/м*К). h≈16 см.
  2. Сосна или ель () h = 45 см. Таким образом, нормальная толщина стен из бруса или бревна в России должна составлять около полуметра.
  3. Дуб () h = 54 см.
  4. Пенобетон марки D400 () h = 45 см. Как показывает практика, этот материал используется в последнее время все чаще, поэтому подчеркиваем еще раз: оптимальная толщина стен из газобетона или пеноблоков хорошего качества — около полуметра (а не 30 или 40 см). Примерно такой же должна быть толщина газосиликатной стены.
  5. Кирпич сплошной (безщелевой) () h = 208 см. Да, тут нет никакой опечатки. Для соблюдения норм теплоизоляции толщина стен из кирпича безщелевого действительно должна составлять более 2 метров.

Нетрудно заметить, что 2-метровая толщина кирпичных стен в России – огромная редкость. Даже с учетом того, что в расчетах не учитывается дополнительное утепление, реальная толщина стен дома из кирпича всегда оказывается в несколько раз меньше. Это объясняется тем, что нехватку материала принято компенсировать отоплением дома. Для того чтобы не переплачивать за энергоносители, мы рекомендуем все же наверняка выяснить, какая толщина стен из кирпича будет оптимальной в Вашем конкретной случае и, возможно, выбрать другой вариант. Например, керамические поризованные блоки.

Если термическое сопротивление стен в Вашем доме отличается от 3,13  (для Москвы и области), то вы обязаны удовлетворить требования СНиП по тепловой защите зданий: вывести санитарно-гигиенический показатель на требуемый уровень и не превышать норм расходования теплоэнергии на отопление одного квадратного метра жилой площади здания. Проще говоря, легче с самого начала разобраться, какой должна быть толщина стен дома или коттеджа. Надеемся, наша статья Вам в этом помогла.

Планируете строительство дома? В нашем каталоге — готовые проекты домов и коттеджей, разработанных с учетом российского климата. Посмотрите все варианты и получите консультацию профессионалов!

Толщина стен из керамзитобетона по снип. Толщина несущей стены из керамзитобетонных блоков. Расчет толщины керамзитобетонных стен

Использование керамзитобетонных блоков при возведении домов, коттеджей, малоэтажных строений широко распространено на территории России, благодаря высоким эксплуатационным характеристикам материала.

Достоинства блоков: путь к качеству здания

Известными положительными качествами стройматериала являются его низкая теплопроводность, высокая влагостойкость, устойчивость к температурным изменениям, гниению, экологическая безопасность и низкая стоимость.

Толщина стены из керамзитобетонных блоков может определяться с учетом типа и предназначения сооружения, климатических условий региона. Конструкции стен отличаются толщиной кладки блоков, утеплителями и прочими особенностями.

Особенности кладки стен

Определяют основные варианты кладки стен:

  • Хозяйственные постройки (гаражи, склады, подсобки), не предполагающие отопление, можно возводить толщиной в полблока, то есть 190 мм;
  • Жилые дома должны обеспечивать сохранность тепла. Учитывая, что керамзитовые блоки обладают низкой теплопроводностью, толщина стен в районах с теплым климатом составляет полблока или 190 мм. Такой дом требует внешней теплоизоляции для создания оптимального режима внутри здания.
  • В районах с более суровым климатом стены возводятся толщиной в блок, то есть 400 мм, но требуется утеплять здание, используя изоляционные материалы. В тех случаях, если речь идет об однослойных керамзитобетонных стенах, специалисты рекомендуют ориентироваться на толщину стен в пределах 400-600 мм;
  • При строительстве двухэтажного дома стены нижнего этажа возводят из полуторного блока, то есть 600 мм, что позволяет придать зданию требуемую прочность. Второй этаж может иметь более тонкие стены;
  • Внутренние перегородки и несущие стены могут выдерживать нагрузки, если их толщина будет в полблока. Этого достаточно для хорошей звукоизоляции и создания комфортных условий проживания.

Начиная строительство дома из керамзитовых блоков, следует с максимальной точностью рассчитать все параметры и количество материалов. Такую задачу лучше доверить специалистам, чтобы быть уверенным в прочности сооружения и соответствии его нормативам и стандартам.

Керамзитобетонявляется одной из разновидностей бетона. В последнее время этот материал стал все чаще применяться для различных работ: строительство коттеджей, хозяйственные постройки, гаражи и т.

д. Также керамзитобетон применяется для заполнения каркаса многоэтажных домов, возведенных из железобетона. Керамзитобетон настолько популярен, что используется практически во всех странах мира, а точнее сказать, применяются уже изготовленные блоки из керамзитобетона.

Закажите керамзитобетонные блоки на выгодных условиях, позвонив нам по телефонам:

или отправляйте заявку через форму на сайте.

Те, кто еще не смог по достоинству оценить все плюсы керамзитобетона, уже начинают их отмечать. Те, кто принимает решение о начале строительства дома из данного материала, должны тщательно изучить вопрос, касающийся толщины стен блоков из керамзитобетона.

Разберемся, почему же так важен этот нюанс.

Толщина стены, возведенной блоками из керамзитобетона, в первую очередь, зависит от выбора типа кладки. В свою очередь, каждый тип зависит от погоды и климата.

Также необходимо учесть, как сильно будет эксплуатироваться здание. При капитальном строительстве могут применяться и другие строительные материалы: кирпич, шлакоблоки или пеноблоки. Толщина стен будущей постройки будет зависеть и от того, какая будет необходима теплоизоляция помещения.

Помимо этого нужно учитывать теплопроводимость и влагоотталкивающие показатели используемого материала. В зависимости от того, какой вариант кладки будет выбран, будет и рассчитываться толщина стен. При этом также считается, как внутренний, так и внешний слой штукатурки, которой отделаны стены.

Варианты кладки:

Первый вариант: опорная стена построена из блоков размером 390/190/200 мм.

В таком случае блоки укладываются толщиной 400 мм, не учитывая, при этом, внутренние слои штукатурки.Второй вариант: несущая стена уложена блоками размером 590 на 290 на 200 мм. В такой ситуации размер стены должны быть 600 мм, а образовавшиеся пустоты в блоках наполняются утеплителем.Третий вариант: при использовании блоков из керамзитобетона размером 235 на 500 и на 200мм, получившаяся стена будет равна 500мм. Помимо этого к расчетам прибавляются слои штукатурки с двух сторон стены.

Влияние теплопроводимости

Схема блока из керамзитобетона.

Прежде чем начинать какие-либо строительные работы, нужно вычислить коэффициент теплопроводимости, поскольку он имеет огромное значение для долговечности конструкции. Полученный коэффициент необходим для расчета толщины стен из блоков керамзитобетона. Теплопроводность – это характеристика материала, говорящая о способности передавать тепло от теплых к холодным предметам.

В расчетах эта характеристика материала показывается через определенный коэффициент, который учитывает параметры предметов, между которыми происходит теплообмен, а также время и количество тепла.

Из коэффициента можно узнать какое количество тепла может быть передано за один час от одного предмета к другому, при этом, размер предметов 1м2(площадь) на 1м2(толщина).Различные характеристики по-разному влияют на теплопроводность того или иного материала.К таким характеристикам относится: размер, состав, вид и наличие пустот в материале. Также на теплопроводность оказывают влияние температура воздуха и влажность. К примеру, низкая теплопроводимость бывает у пористых материалов.

Рекомендуемая толщина при строительстве жилого здания

При строительстве каждого конкретного дома мерится своя толщина будущих стен. Она может варьироваться в зависимости от предназначения здания.

Для постройки жилого дома толщина стен должна быть ровно 64 см, что прописывается в специальных нормах и правилах для строительных работ. Но, некоторые считают по-другому, и делаю несущую стену всего 39см в толщину. На самом же деле, подобные расчеты подойдут, только если для летнего домика, гаража или загородной дачи.

Пример расчета толщины стен

Расчет должен быть произведен очень точно. Необходимо учесть наилучшую толщину стен, возведенных из керамзитобетонного материала. Для того чтобы произвести точный расчет нужно использовать специальную формулу.

Для этого необходимо знать всего две величины: коэффициент теплопроводимости и коэффициент сопротивления передаче тепла. Первая величина обозначается значком «λ», а вторая «Rreg». На величину коэффициента сопротивления влияет такой фактор, как погодные условия местности, где будут производиться строительные работы.

Определить такой коэффициент можно по строительным правилам и нормам. Толщина будущей стены обозначается значком «δ». И формула для её расчета будет выглядеть следующим образом:

К примеру, можно вычислить необходимую толщину стены для постройки здания в Москве или Московской области. Коэффициент сопротивления теплопередачи для этой местности уже рассчитан и составляет примерно 3-3,1. Толщина самого блока может быть любой, к примеру, возьмем 0,19 Вт. После проведения подсчетов по вышеуказанной формуле, получим следующее:

δ = 3 х 0,19 = 0,57 м.

То есть толщина стен должна быть 57 см. Большинство опытных строителей советуют возводить стены толщиной от 40 до 60см, при условии нахождения постройки в центральных регионах России.

Таким образом, вычислив простую формулу, можно возвести такие стены, которые обеспечат не только безопасность конструкции, но и ёё прочность и долговечность. Выполнив такое несложное действие, Вы сможете возвести по-настоящему крепкий и надежный дом.

Стены частных домов, коттеджей и других малоэтажных зданий делают, как правило, двух- трехслойными с утепляющим слоем. Слой утеплителя располагается на несущей части стены из кирпича или малоформатных блоков. Застройщики часто задаются вопросами:«Можно ли экономить на толщине стены?»«А не сделать ли несущую часть стены дома потоньше, чем у соседа или, чем предусмотрено проектом?

На строительных площадках и в проектах увидеть несущую стену из кирпича толщиной 250 мм., а из блоков — даже 200 мм. стало обычным делом.

Стена оказалась слишком тонкой для этого дома.

Прочность стены дома определяется расчетом

Нормы проектирования (СНиП II-22-81 «Каменные и армокаменные конструкции») независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки в пределах от 1/20 до 1/25 высоты этажа.

Таким образом, при высоте этажа до 3 м. толщина стены в любом случае должна быть больше 120 — 150 мм.

На несущую стену действует вертикальная сжимающая нагрузкаот веса самой стены и вышележащих конструкций (стен, перекрытий, крыши, снега, эксплуатационной нагрузки). Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса блоков по прочности на сжатие и марки строительного раствора.

Для малоэтажных зданий, как показывают расчеты, прочность на сжатие стены толщиной 200-250 ммиз кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, проблем обычно также не бывает.

Кроме вертикальных нагрузок, на стену (участок стены) действуют горизонтальные нагрузки,вызванные, например, напором ветра или передачей распора от стропильной системы крыши.

Кроме этого, на стену действуют вращающие моменты, которые стремятся повернуть участок стены. Эти моменты связанны с тем, что нагрузка на стену, например, от плит перекрытий или вентилируемого фасада приложена не по центру стены, а смещена к боковым граням. Сами стены имеют отклонения от вертикали и прямолинейности кладки, что также приводит к возникновению дополнительных напряжений в материале стены.

Горизонтальные нагрузки и вращающие моменты создают изгибающую нагрузкув материале на каждом участке несущей стены.

Прочность, устойчивость стен толщиной 200-250 мми менее, к этим изгибающим нагрузкам не имеет большого запаса. Поэтому, устойчивость стен указанной толщины для конкретного здания обязательно должна быть подтверждена расчетом.

Для строительства дома со стенами такой толщины необходимо выбирать готовый проект с соответствующими толщиной и материалом стен. Корректировку проекта с иными параметрами под выбранные толщину и материал стен обязательно поручаем специалистам.

Практика проектирования и строительства жилых малоэтажных домов показала, что несущие стены из кирпича или блоков толщиной более 350 — 400 мм. имеют хороший запас прочности и устойчивости, как к сжимающим, так и к изгибающим нагрузкам, в подавляющем большинстве конструктивных исполнений здания.

Стены дома, наружные и внутренние, опирающиеся на фундамент, образуют совместно с фундаментом и перекрытием единую пространственную структуру (остов), которая совместно сопротивляется нагрузкам и воздействиям.

Создание прочного и экономичного остова здания — инженерная задача, требующая высокой квалификации, педантичности и культуры от участников строительства.

Дом с тонкими стенами более чувствителен к отклонениям от проекта, от норм и правил строительства.

Застройщику необходимо понимать, что прочность, устойчивость стен снижается, если:

    уменьшается толщина стены;увеличивается высота стены;увеличивается площадь проемов в стене;уменьшается ширина простенка между проемами;увеличивается длина свободного участка стены, не имеющего подпора, сопряжения с поперечной стеной;в стене устраиваются каналы или ниши;

Прочность, устойчивость стен меняется в ту или иную сторону если:

    изменить материал стен;изменить тип перекрытия;изменить тип, размеры фундамента;

Дефекты, снижающие прочность, устойчивость стен

Нарушения и отступления от требований проекта, норм и правил строительства,которые допускают строители (при отсутствии должного контроля со стороны застройщика), снижающие прочность, устойчивость стен:

используются стеновые материал (кирпич, блоки, раствор) с пониженной прочностью по сравнению с требованиями проекта.

не выполняется анкеровка металлическими связями перекрытия (балок) со стенами согласно проекта;отклонения кладки от вертикали, смещение оси стены превышают установленные технологические нормы;отклонения прямолинейности поверхности кладки превышают установленные технологические нормы;недостаточно полно заполняются раствором швы кладки. Толщина швов превышает установленные нормы. чрезмерно много в кладке используются половинки кирпича, блоки со сколами;недостаточная перевязка кладки внутренних стен с наружными;пропуски сетчатого армирования кладки;

Застройщику необходимо во всех перечисленных выше случаях изменения размеров или материалов стен и перекрытий обязательно обращаться к профессионалам-проектировщикам для внесения изменений в проектную документацию. Изменения в проекте должны быть заверены их подписью.

Предложения вашего прораба типа «давай сделаем проще» обязательно должны быть согласованы с профессиональным проектировщиком. Контролируйте качество строительных работ, которые делают подрядчики. При выполнении работ собственными силами не допускайте указанных выше дефектов строительства.

Нормами правил производства и приемки работ (СНиП 3.03.01-87) допускается: отклонения стен по смещению осей (10 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

Чем тоньше стены, тем более они нагружены, тем меньше у них запас прочности.Нагрузка на стену помноженная на «ошибки» проектировщиков и строителей может оказаться чрезмерной (на фото).

Процессы разрушения стены проявляются не всегда сразу, бывает — спустя годы после завершения строительства.

Толщину стен 200-250 ммиз кирпича или блоков безусловно целесообразно выбрать для одноэтажного дома или для верхнего этажа многоэтажного.

Дом в два или три этажа с толщиной стен 200-250 мм.стройте при наличии в вашем распоряжении готового проекта, привязанного к грунтовым условиям места строительства, квалифицированных строителей, и независимого технического надзора за строительством.

В иных условиях для нижних этажей двух- трехэтажных домов надежнее стены толщиной не менее 350 мм.

О том, как сделать несущие стены толщиной всего 190 мм., читайте здесь.

Следующая статья:

Предыдущая статья:

Керамзитобетоном называют один из видов бетона. Он в последнее время стал достаточно часто использоваться в строительных работах: постройка коттеджей, хозяйственных строений, гаражей.

Также его используют для того, чтоб заполнить каркас для многоэтажных домов, которые построены из железобетона. Этот материал стал настолько популярен, что уже трудно представить страну, в которой он бы не применялся строителями. Точнее, используются изготовленные заранее керамзитобетонные стеновые блоки.

Многие, кто еще не успел оценить преимущества этого материала, начинают замечать их. Те, кто решает использовать его для своего строительства, должны тщательно подойти к такой характеристике, как толщина стены из керамзитобетонных блоков. Это все неспроста, потому что изучив все нюансы, у вас получится выжать максимум из этого утеплителя.

Зависимость толщины от типа кладки

Толщина поверхности, отделанная керамзитобетонным блоком, в основном зависит от того, какой вы выберите вариант кладки.

Каждый вариант, в свою очередь, зависит от погодных, климатических условий. Также учитывается, насколько сильно эксплуатируется постройка. Когда строительство капитальное, то часто могут использоваться не только один блоки из керамзитобетона.

Кроме того применяют кирпичи, пено- шлакоблоки. Толщина будущей кладки будет зависеть от того, какая требуется теплоизоляция для конкретной постройки. Еще будет учитываться различные теплопроводные и влагоотталкивающие характеристики утеплителя.

В зависимости от выбора кладки, вы будете высчитывать толщину стен, которая делается керамическими блоками. Причем будет учитываться наружный и внутренний слой отделочной штукатурки, нанесенный на стену:

    Первый вариант: если опорная стена выложена блоками по 390:190:200 миллиметров, то кладку нужно укладывать толщиной 400 миллиметров, не считая слоев внутренней штукатурки и утепления, что находится снаружи.Второй вариант: если конструкция несущей стенысостоит из блоков размером 590:290:200 миллиметров, то стена должна быть ровно 600 миллиметров. Утеплителем в таком случае стоит заполнять специальные пустоты в блоках между стенами.Третий вариант: если вы решите использовать керамзитобетонный блок размером235:500:200 миллиметров, то толщина стены будет 500 миллиметров. Плюс добавьте к расчетам слои штукатурки с обеих сторон стены.

Вернуться к оглавлению

Влияние теплопроводности

Схема керамзитобетонного блока.

В строительных работах важно рассчитать коэффициент теплопроводности, так как она имеет влияние на долговечность всей конструкции. Коэффициент важен при расчетах толщины стен, которые состоят из керамзитобетонных блоков. Теплопроводность – это такое свойство материала, которое характеризует процесс передачи тепла от теплых предметов к прохладным.Это всем известно еще с уроков физики.

Теплопроводность в расчетах выражается через специальный коэффициент. Он учитывает параметры тел, между которыми передается тепло, количество тепла, и время. Этот коэффициент показывает, сколько тепла может быть передано на протяжении одного часа от одного тела к другому, которые имеют размеры один метр толщины и один квадратный метр площади.

Разные характеристики имеют свое влияние на теплопроводность каждого материала.

К ним относятся размер, вид, наличие пустот материала или вещества, его химический состав. Влажность, температура воздуха также влияют на этот процесс. Например, низкая теплопроводность наблюдается у пористых материалов и веществ.

Вернуться к оглавлению

Для каждого конкретного здания измеряется своя толщина стен. Она меняется в зависимости от назначения постройки. Для жилого дома норма толщины будет составлять ровно 64 сантиметра.Это все прописано в специальных строительных нормах и правилах.

Правда, некоторые считают иначе: что несущая стена жилого дома может быть толщиной 39 сантиметров. На самом деле, такие расчеты подойдут скорее для летнего домика, загородной дачи, гаража, построек для хозяйственных целей. Можно возводить внутренние отделки стеной такой толщины.

Вернуться к оглавлению

Пример расчета

Таблица приведенного сопротивления теплопередачи для различных конструкций стен.

Очень важным является момент проведения точного расчета. Нужно учесть оптимальная толщину стен, которые сделаны из керамзитобетонных блоков. Для достижения результата используйте очень простую формулу, состоящую из одного действия.

Строители, для решения этой формулы, должны знать две величины. Первым надо узнать коэффициент теплопроводности, про который было сказано раньше.

В формуле он пишется через знак «λ». Вторая величина, которую нужно учесть — коэффициент сопротивления теплопередаче. Эта величина зависит от многих факторов, например, от погодных условий района, где находится здание.

Местность, в которой потом будет использоваться здание, тоже немаловажный фактор. Эта величина в формуле будет выглядеть как «Rreg». Ее можно определить по нормам и правилам строительства.

Величина в формуле, которую нам надо найти, а именно толщина строящейся стены, мы обозначаем значком «δ». В итоге формула будет выглядеть таким образом:

Чтоб привести пример, можно рассчитать толщину строящейся стены в городе Москва и его области. Величина Rreg для этого региона страны уже рассчитан, установлен официально в специальных правилах и нормах строительства.Таким образом, он составляет 3-3,1.

А величину стен можно взять для примера любую, так как вы на месте уже будете рассчитывать свою. Толщина блока может быть абсолютно разной. Например, можно будет взять 0,19 Вт/(м*⁰С).

В итоге, после решения данной формулы:

δ = 3 х 0,19 = 0,57 м.

мы понимаем, что толщина стен должны составлять 57 сантиметров.

Вот так, рассчитав простую формулу, можно построить такие стены у дома, чтоб обеспечить безопасность здания, его устойчивость и долговечность. Всего лишь, выполнив простое действие, вы построите по-настоящему хороший и надежный дом.

Одним из самых важных назначений внешних стен любого дома является защита его от внешних природных воздействий,погодных явлений и создание прочности несущих конструкций.

Строительный материалкерамзитобетон является недорогим по ценеи достаточно незамысловатым в укладке.

Что это за материл?

Керамзитобетон содержит в основной массе керамзит — это вспененная и подверженная обжигу специальная глинас цементом и водой.

При достаточно высоком уровне прочности этот материал имеет относительно легкий вес. Стены, возведенные из керамзитобетона, в отличие от конструкций из бетона, обладают хорошими тепло- и звукоизоляционными свойствами и значительно легче, что позволяет выстроить дом на более легком фундаменте.

Период сохранения эксплуатационных свойств таких стен может быть приближен к 75 годам.

Какой должна быть толщина стены из керамзитобетонных блоков?

Толщина стен из керамзитобетона зависит от нескольких факторов:

Во-первых, необходимо понимать, какие функции будет нести здание: жилой дои или промышленный объект. Исходя из этого, важно определить степень эксплуатации постройки.Не менее важно учитывать климатические условия.

Большое значение имеет выбор кладкиблоков, которая зависит от функционального значения здания. Толщина также зависит от влагостойких и теплопроводных свойствутеплителя. Слой отделочной штукатурки с обеих сторон также будет увеличивать толщинувозводимой керамзитобетонной стены.

Если учитывать природные условия, то для центрального региона достаточно возводить однослойные блочные стены толщиной от 400 мм до 600 мм.Для регионов с более холодным климатом стены утепляют теплоизоляционными материалами.

Разновидности конструкций

По назначению разделяют стены на внутренние и внешние. По распределению нагрузки – несущие и не несущие. Несущей называют ту стену, которая испытывает большую нагрузкуи служит опорой для перекрытий и крыш.

Толщина стены из керамзитобетонных блоков напрямую зависит от варианта кладки, которых на сегодняшний день насчитывается порядка четырех. Каждый из них выбирается по климатическим условиям местности размещения объекта, интенсивности эксплуатации постройки. При капитальном строительстве используются не только керамзитобетонные блоки. Идеальными стройматериалами являются также кирпич, пеноблоки, шлакоблоки, формовой ячеистый бетон. Толщина кладки зависит от требований к тепловой изоляции, теплофизических характеристик утеплителя.

Разновидности кладки

Толщина стены из керамических блоков в первом варианте кладки формируется по совокупности размерных параметров несущей стены, внутреннего слоя штукатурки и наружного слоя утеплителя.

Блочные стены с утеплителем

Толщина стены из керамзитобетонных блоков ы разных вариантах кладки представляет собой сооружение с высокими теплофизическими характеристиками. Внутренние и наружные части трехслойной стены соединяются арматурными прутами, обеспечивающими устойчивость и прочность конструкции

В процессе строительства зданий жилого или производственного назначения должны решаться вопросы обмена воздушных масс в помещения, так как стеновой блочный материал с утеплителем не вполне справляется с поставленной задачей. Скопившийся конденсат снижает теплоизоляционные свойства утеплителя, способствует образованию патогенных микроорганизмов.

Для определения какая толщина стены из керамзитобетонных блоков подойдет для средней полосы России, следует обратить внимание на рекомендации специалистов: однослойная, 40-60 мм. Плотность пустотелых элементов (с герметичными или сквозными пустотами) не должна быть ниже 800-1000 кг/м 3 . Плотность монолитных блоков должна превышать показатели 1000 кг/м 3 .

При работе на объекте необходимо принимать во внимание взаимодействие материалов не только между собой, но и со всей конструкцией в целом.

Любая толщина стен из керамзитобетонных блоков нуждается в защите от передачи тепловой энергии из помещения наружу через стены. В процессе решения задачи учитывается ряд условий, позволяющих продлить срок эксплуатации постройки.

  1. Материалы плотной фактуры должны располагаться ближе к внутренней части поверхности стены. Пористые блоки должны размещаться с наружной стороны для предупреждения образования конденсата на утеплителе.
  1. В трехслойной кладке внутренняя стена должна превышать толщину наружной.
  1. Пароизоляционная мембрана устанавливается с изнаночной стороны утеплителя, расположенного на наружной стороне внутренней стены.

Для примера расчета толщины несущей стены из керамзитобенногого блока можно рассмотреть Московский регион. С помощью математической формулы δ = R reg х λ, где R reg – Москва и Московская область (3 – 3,1)с коэффициентом теплопроводности 0,19 Вт/(м* ⁰ С) получим результат: δ = 3 х 0,19 = 0,57 м.

Является одной из разновидностей бетона. В последнее время этот материал стал все чаще применяться для различных работ: строительство коттеджей, хозяйственные постройки, гаражи и т.д. Также керамзитобетон применяется для заполнения каркаса многоэтажных домов, возведенных из железобетона. Керамзитобетон настолько популярен, что используется практически во всех странах мира, а точнее сказать, применяются уже изготовленные блоки из керамзитобетона.

Закажите керамзитобетонные блоки на выгодных условиях, позвонив нам по телефонам:

или отправляйте заявку через .

Те, кто еще не смог по достоинству оценить все плюсы керамзитобетона, уже начинают их отмечать. Те, кто принимает решение о начале строительства дома из данного материала, должны тщательно изучить вопрос, касающийся толщины стен блоков из керамзитобетона.

Разберемся, почему же так важен этот нюанс.

Зависимость толщины от вида кладки

Толщина стены, возведенной блоками из керамзитобетона, в первую очередь, зависит от выбора типа кладки. В свою очередь, каждый тип зависит от погоды и климата. Также необходимо учесть, как сильно будет эксплуатироваться здание. При капитальном строительстве могут применяться и другие строительные материалы: кирпич, шлакоблоки или пеноблоки. Толщина стен будущей постройки будет зависеть и от того, какая будет необходима теплоизоляция помещения. Помимо этого нужно учитывать теплопроводимость и влагоотталкивающие показатели используемого материала.

В зависимости от того, какой вариант кладки будет выбран, будет и рассчитываться толщина стен. При этом также считается, как внутренний, так и внешний слой штукатурки, которой отделаны стены.

Варианты кладки:

  • Первый вариант: опорная стена построена из блоков размером 390/190/200 мм. В таком случае блоки укладываются толщиной 400 мм, не учитывая, при этом, внутренние слои штукатурки.
  • Второй вариант: несущая стена уложена блоками размером 590 на 290 на 200 мм. В такой ситуации размер стены должны быть 600 мм, а образовавшиеся пустоты в блоках наполняются утеплителем.
  • Третий вариант: при использовании блоков из керамзитобетона размером 235 на 500 и на 200мм, получившаяся стена будет равна 500мм. Помимо этого к расчетам прибавляются слои штукатурки с двух сторон стены.

Влияние теплопроводимости

Схема блока из керамзитобетона.

Прежде чем начинать какие-либо строительные работы, нужно вычислить коэффициент теплопроводимости, поскольку он имеет огромное значение для долговечности конструкции. Полученный коэффициент необходим для расчета толщины стен из блоков керамзитобетона. Теплопроводность – это характеристика материала, говорящая о способности передавать тепло от теплых к холодным предметам.

В расчетах эта характеристика материала показывается через определенный коэффициент, который учитывает параметры предметов, между которыми происходит теплообмен, а также время и количество тепла. Из коэффициента можно узнать какое количество тепла может быть передано за один час от одного предмета к другому, при этом, размер предметов 1м2(площадь) на 1м2(толщина).

Различные характеристики по-разному влияют на теплопроводность того или иного материала. К таким характеристикам относится: размер, состав, вид и наличие пустот в материале. Также на теплопроводность оказывают влияние температура воздуха и влажность. К примеру, низкая теплопроводимость бывает у пористых материалов.

При строительстве каждого конкретного дома мерится своя толщина будущих стен. Она может варьироваться в зависимости от предназначения здания. Для постройки жилого дома толщина стен должна быть ровно 64 см, что прописывается в специальных нормах и правилах для строительных работ. Но, некоторые считают по-другому, и делаю несущую стену всего 39см в толщину. На самом же деле, подобные расчеты подойдут, только если для летнего домика, гаража или загородной дачи.

Пример расчета толщины стен

Расчет должен быть произведен очень точно. Необходимо учесть наилучшую толщину стен, возведенных из керамзитобетонного материала. Для того чтобы произвести точный расчет нужно использовать специальную формулу.

Для этого необходимо знать всего две величины: коэффициент теплопроводимости и коэффициент сопротивления передаче тепла.

Первая величина обозначается значком «λ», а вторая «Rreg». На величину коэффициента сопротивления влияет такой фактор, как погодные условия местности, где будут производиться строительные работы. Определить такой коэффициент можно по строительным правилам и нормам.

Толщина будущей стены обозначается значком «δ». И формула для её расчета будет выглядеть следующим образом:

δ = Rreg х λ

К примеру, можно вычислить необходимую толщину стены для постройки здания в Москве или Московской области. Коэффициент сопротивления теплопередачи для этой местности уже рассчитан и составляет примерно 3-3,1. Толщина самого блока может быть любой, к примеру, возьмем 0,19 Вт. После проведения подсчетов по вышеуказанной формуле, получим следующее:

δ = 3 х 0,19 = 0,57 м.

То есть толщина стен должна быть 57 см.

Большинство опытных строителей советуют возводить стены толщиной от 40 до 60см, при условии нахождения постройки в центральных регионах России.

Таким образом, вычислив простую формулу, можно возвести такие стены, которые обеспечат не только безопасность конструкции, но и ёё прочность и долговечность. Выполнив такое несложное действие, Вы сможете возвести по-настоящему крепкий и надежный дом.

Керамзитобетоном называют один из видов бетона. Он в последнее время стал достаточно часто использоваться в строительных работах: постройка коттеджей, хозяйственных строений, гаражей. Также его используют для того, чтоб заполнить каркас для многоэтажных домов, которые построены из железобетона.
Этот материал стал настолько популярен, что уже трудно представить страну, в которой он бы не применялся строителями. Точнее, используются изготовленные заранее керамзитобетонные стеновые блоки.
Толщина поверхности, отделанная керамзитобетонным блоком, в основном зависит от того, какой вы выберите вариант кладки. Каждый вариант, в свою очередь, зависит от погодных, климатических условий. Также учитывается, насколько сильно эксплуатируется постройка. Когда строительство капитальное, то часто могут использоваться не только один блоки из керамзитобетона. Кроме того применяют кирпичи, пено- шлакоблоки. Толщина будущей кладки будет зависеть от того, какая требуется теплоизоляция для конкретной постройки. Еще будет учитываться различные теплопроводные и влагоотталкивающие характеристики утеплителя.
В зависимости от выбора кладки, вы будете высчитывать толщину стен, которая делается керамическими блоками. Причем будет учитываться наружный и внутренний слой отделочной штукатурки, нанесенный на стену:
Первый вариант: если опорная стена выложена блоками по 390:190:200 миллиметров, то кладку нужно укладывать толщиной 400 миллиметров, не считая слоев внутренней штукатурки и утепления, что находится снаружи.
Второй вариант: если конструкция несущей стены состоит из блоков размером 590:290:200 миллиметров, то стена должна быть ровно 600 миллиметров. Утеплителем в таком случае стоит заполнять специальные пустоты в блоках между стенами.
Третий вариант: если вы решите использовать керамзитобетонный блок размером 235:500:200 миллиметров, то толщина стены будет 500 миллиметров. Плюс добавьте к расчетам слои штукатурки с обеих сторон стены.
Теплопроводность – это такое свойство материала, которое характеризует процесс передачи тепла от теплых предметов к прохладным. Это всем известно еще с уроков физики.
Теплопроводность в расчетах выражается через специальный коэффициент. Он учитывает параметры тел, между которыми передается тепло, количество тепла, и время. Этот коэффициент показывает, сколько тепла может быть передано на протяжении одного часа от одного тела к другому, которые имеют размеры один метр толщины и один квадратный метр площади.
Разные характеристики имеют свое влияние на теплопроводность каждого материала. К ним относятся размер, вид, наличие пустот материала или вещества, его химический состав. Влажность, температура воздуха также влияют на этот процесс. Например, низкая теплопроводность наблюдается у пористых материалов и веществ.
Для каждого конкретного здания измеряется своя толщина стен. Она меняется в зависимости от назначения постройки. Для жилого дома норма толщины будет составлять ровно 64 сантиметра. Это все прописано в специальных строительных нормах и правилах. Правда, некоторые считают иначе: что несущая стена жилого дома может быть толщиной 39 сантиметров. На самом деле, такие расчеты подойдут скорее для летнего домика, загородной дачи, гаража, построек для хозяйственных целей. Можно возводить внутренние отделки стеной такой толщины.
Пример расчета
Очень важным является момент проведения точного расчета. Нужно учесть оптимальная толщину стен, которые сделаны из керамзитобетонных блоков. Для достижения результата используйте очень простую формулу, состоящую из одного действия.
Строители, для решения этой формулы, должны знать две величины. Первым надо узнать коэффициент теплопроводности, про который было сказано раньше. В формуле он пишется через знак «λ». Вторая величина, которую нужно учесть — коэффициент сопротивления теплопередаче. Эта величина зависит от многих факторов, например, от погодных условий района, где находится здание. Местность, в которой потом будет использоваться здание, тоже немаловажный фактор. Эта величина в формуле будет выглядеть как «Rreg». Ее можно определить по нормам и правилам строительства.
Величина в формуле, которую нам надо найти, а именно толщина строящейся стены, мы обозначаем значком «δ». В итоге формула будет выглядеть таким образом:
В итоге, после решения данной формулы:
δ = 3 х 0,19 = 0,57 м.
мы понимаем, что толщина стен должны составлять 57 сантиметров.
δ = Rreg х λ
Чтоб привести пример, можно рассчитать толщину строящейся стены в городе Москва и его области. Величина Rreg для этого региона страны уже рассчитан, установлен официально в специальных правилах и нормах строительства. Таким образом, он составляет 3-3,1. А величину стен можно взять для примера любую, так как вы на месте уже будете рассчитывать свою. Толщина блока может быть абсолютно разной. Например, можно будет взять 0,19 Вт/(м*⁰С).
Опытные строители, специалисты рекомендуют делать толщину стен от сорока до шестидесяти сантиметров, если здание будет находиться в таких центральных регионах России, как Московский, Санкт-Петербургский.


Толщина стен каркасного дома

Масса преимуществ, присущих каркасному домостроению, определили этому виду строительства большой спрос, как на европейской территории и в Северной Америке, так и в России. Тем не менее, остается много вопросов, касающихся, главным образом, толщины стен каркасного дома, а также прочности и надежности такой конструкции в целом.
Стопроцентного ответа и конкретных универсальных данных нет, все зависит от: этажности, типа грунта, местного климата, особенностей расположения здания, назначения постройки — проживание на временной или постоянной основе, и вида утеплителя.
Каждый производитель придерживается своих стандартов изготовления элементов каркаса, рекомендованных СНиП, поэтому толщина стен каркасного дома определяются регионом застройки.
Особое внимание в процессе выбора следует уделять утеплителю, чтобы сохранить: тепло, оптимальный уровень влажности, чистое дышащее пространство.
Хороший утеплитель должен обладать рядом принципиальных характеристик, поэтому наша фирма предпочитает надежный материал высокого качества —  минерально-каменную вату Роквулл:

  • Универсальный материал, подходящий для большинства изолирующих работ.
  • Производимая по технологии, напоминающей процесс извержения вулкана, она из простого камня превращается в долговечный теплый материал.
  • Натуральное происхождение – частичка природы в вашем доме.

Возведение каркасных домов в России ведется с учетом технических правил и строительных норм, регламентированных системой нормативных документов (СНиП). В документе прописаны четкие требования, при соблюдении которых, дом получится действительно прочным и прослужит долгое время без капитального ремонта.
Малейшее пренебрежение нормативами чревато непредсказуемыми последствиями. Выполнять работы должны только квалифицированные специалисты – строители, которые обязаны придерживаться всех, утвержденных СНиП, требований: от подготовки земельного участка до окончательного производства строительных и отделочных работ под ключ.

Расчет толщины стен: что принимать в учет:

  1. Необходимо четко разграничивать назначение возводимой конструкции, поскольку расчет идет без учета утепления, исходя из несущей нагрузки каркаса (облегченный вариант для сезонного проживания).
  2. Характеристики прочности и утепление учитываются, если к постройке запланирован дом с мансардой или полноценное здание в два этажа для круглогодичного проживания.
  3. Обязательный фактор в расчете – коэффициент сопротивляемости потерям тепла.

Заполняющий пустоты каркаса утеплитель, должен быть наилучшего качества, а расчет толщины стен и теплоизоляции производится специалистами компании индивидуально, исходя из потребностей заказчика и требований СНиП. Занимаясь строительством на профессиональном уровне, мы точно знаем, в каких районах с какими климатическими особенностями необходимо дополнительное наружное утепление. Ознакомьтесь с технологией панельно-каркасного домостроения по немецкой технологии, перейдя в специальный раздел.

Толщина стен жилого дома в Ленинградской области

Выделяют 2 основных фактора, определяющих толщину стен жилого дома: требования к несущим нагрузкам и требования к теплоизоляции. В силу особенностей современных материалов (высокая прочность), требования по нагрузкам выполняются гораздо раньше, чем будет достигнут необходимый уровень теплоизоляции.

Таким образом, основным фактором, влияющим на толщину стен, становится именно теплоизоляция.

Теплопроводность материалов

Каждый материал имеет свой коэффициент теплопроводности, то есть с различной интенсивностью выпускает тепло из дома. Как правило, чем плотнее материал, тем выше его теплопроводность, и тем хуже теплоизоляционные свойства. Поэтому в современном строительстве широко применяются материалы с пористой структурой (газобетон) или многослойные панели.

Коэффициент теплопроводности материалов можно посмотреть в профильных СНиПах. Для справки:

  • у дерева это примерно 0,12 (зависит от породы и влажности),
  • у газобетона – 0,14,
  • у пустотелого кирпича 0,44,
  • а у сплошного — 0,67

Таким образом, для обеспечения одинакового уровня теплоизоляции, стены из кирпича должны быть либо в 3,6 – 5,5 раз толще, чем деревянные, либо предусматривать дополнительное утепление.

Теплоизоляция — это одна из причин, по которой современные каркасные дома под ключ в СПб набирают популярность. Данная технология предусматривает использование многослойных стеновых панелей, которые обеспечивают отличный уровень изоляции при скромной толщине, что позволяет существенно удешевить строительство.

Расчет толщины стены

Расчет требуемой толщины стены осуществляется через нормативный показатель сопротивления теплопередачи. Данный показатель так же можно обнаружить в СНиПах, и для Ленинградской области он составляет (в зависимости от района) 3,0 – 3,2 (подробности в СНиП 23-02-2003). Так как данный показатель представляет собой результат деления толщины материала на его коэффициент теплопроводности, то если перемножить его на коэффициент теплопроводности материала, то мы получим требуемый размер стены в метрах.

Пример:

У нас имеется кирпич с коэффициентом 0,44. Перемножив 3,0 на 0,44, получим 1,32 м. Сами понимаете, что такая стена из кирпича не совсем удобна, дешева и рациональна. Поэтому кирпичные дома в наших климатических условиях редко подразумевают отсутствие специального утепления.

С другой стороны, толщина деревянной стены должна быть – 0,36 м (0,12 * 3,0). С учетом того, что самый ходовой брус имеет толщину 200 – 280 мм, без утепления так же не обойтись.

Как же нам добавить к этим расчетам данные по теплоизоляционному слою?

В сущности, точно так же. Коэффициент изолирующего материала мы можем узнать на упаковке или в тех же СНиПах. Допустим, у нас плиты на основе минеральной ваты. Ее коэффициент – 0,045. Предположим, что толщина панелей – 50 мм или 0,05 м. Показатель сопротивления теплопередаче составит 1,11 (0,05 / 0,045). Это значение можно вычесть из нормативного показателя сопротивления теплопередаче, в нашем случае – из 3,0. После чего повторяем расчет толщины стены, и если результат нам снова покажется чересчур большим, значит — нужны панели потолще или придется работать в два слоя утепления.

Руководство по строительству жилых домов для одной семьи

Руководство по строительству жилых домов для одной семьи — Каркас стен

WALL FRAMING


Быстрый указатель

Выдержки из Единого строительного кодекса 1994 г. TM, авторское право © 1994, включены в это руководство с разрешения издателя Международная конференция строителей.


сек. 2318. Обрамление стен. Обрамление экстерьера и внутренние стены должны соответствовать положениям, указанным в разделе . 2326 , если не указан конкретный дизайн.

Стены из деревянных каркасов и несущие перегородки не должны выдерживать более двух этажей. и крышу, если анализ, удовлетворительный для официального представителя здания, не показывает что усадка деревянного каркаса не окажет негативного воздействия на конструкцию или любые сантехнические, электрические или механические системы или другое установленное оборудование в нем из-за чрезмерной усадки или дифференциальных движений, вызванных усадкой. Анализ также должен показать, что водосточная система с крыши и вышеупомянутое системы или оборудование не будут подвергаться неблагоприятному воздействию или, в качестве альтернативы, такие системы должны быть спроектированы с учетом дифференциальной усадки или движения.


Накладки на пороги

сек. 2326,6. Фундаментные плиты или подоконники. Фонд плиты или подоконники, опирающиеся на бетонный или каменный фундамент, должны быть закреплены болтами. в соответствии с требованиями Раздела 1806.6.

сек. 1806,6. Фундаментные плиты или подоконники. Фундаментные плиты или пороги крепится к фундаменту или фундаментной стене болтами не менее чем на 1/2 стальные болты номинальным диаметром дюйма (13 мм), закрученные не менее 7 дюймов (178 мм) в бетон или каменную кладку и на расстоянии не более 6 футов (1829 мм) отдельно.На каждую деталь должно приходиться не менее двух болтов, при этом один болт должен находиться в пределах 12 дюймов (305 мм) от каждого конца каждой детали. Гайка подходящего размера и шайба должна быть затянута на каждом болте к пластине. Фундаментные плиты и подоконники должны быть из древесины, указанной в п. 2317.4.

сек. 2317,4. Плиты, пороги и шпалы. Весь фундамент плиты или подоконники и шпалы на бетонной или каменной плите, которая находится в прямом контакт с землей и подоконники, которые опираются на бетонный или каменный фундамент, должны быть обработаны из дерева или красного дерева фундамента, все с маркировкой или клеймом утвержденное агентство.

Дополнительные местные требования: плиты подоконника наружной стены, опирающиеся на бетон должны быть из красного дерева или пиломатериалов, обработанных под давлением, и должны быть номинальными 2 дюйма толщиной (2x материала) с их шириной, по крайней мере, равной ширине используемых шпилек. Стальные болты, используемые для крепления порога, должны быть не менее 10 дюймов в длину.


Стеновые шпильки

сек. 2326.11.1. Размер, высота и интервал. Размер, высота и интервал шпилек должно соответствовать , таблица 23-I-R-3 , за исключением шпильки не должны располагаться на расстоянии более 16 дюймов (406 мм) по центру, или поддерживать больше, чем крышу и потолок, или превышать 8 футов (2438 мм) в высоту для наружных стен и несущих стен или 10 футов (3048 мм) для внутренних ненесущие стены.

сек. 2326.11.2. Детали обрамления. Шпильки должны быть размещены с их широким размером, перпендикулярным стене. Не менее трех стойки должны быть установлены в каждом углу внешней стены.

ИСКЛЮЧЕНИЕ: В углах можно не устанавливать третью стойку за счет использования деревянных распорок или опорные планки из деревянной структурной панели толщиной 3/8 дюйма (9,5 мм), 3/8 дюйма (9,5 мм) ДСП типа 2-M, пиломатериалы толщиной 1 дюйм (25 мм) или другие одобренные устройства, которые будут служить адекватной основой для крепления облицовки материалы.Если речь идет о показателях огнестойкости или прочности на сдвиг, древесина проставки, опорные планки или другие устройства не должны использоваться, если специально одобрен для такого использования.
ТАБЛИЦА 23-I-R-3 — Размер, высота и расстояние между деревянными шпильками
Несущие стенки Стены ненесущие
Размер шпильки
(дюймы)
По бокам
Без опоры
Высота шпильки (1)
Поддержка
Крыша и потолок Только
Опора
на один этаж,
на крышу и потолок
Опора
Два этажа,
Крыша и потолок
По бокам
Без опоры
Высота шпильки (1)
Интервал
(Ноги) Интервал в дюймах (Ноги) (Дюймы)
1. 2 х 3 (2) 10 16
2. 2 х 4 10 24 16 14 24
3. 3 х 4 10 24 24 16 14 24
4.2 х 5 10 24 24 16 24
5. 2 х 6 10 24 24 16 20 24

(1) Указанная высота — это расстояние между размещенными точками боковой поддержки. перпендикулярно плоскости стены.Увеличение неподдерживаемой высоты разрешено, если это оправдано анализом.

(2) Не может использоваться в наружных стенах.


Верхние пластины

сек. 2326.11.2. Детали обрамления (продолжение). Несущая и наружная стена шпильки должны быть закрыты двойными верхними пластинами, установленными для обеспечения перекрытия на углах и на пересечении с другими перегородками. Торцевые соединения в двойном исполнении верхние пластины должны иметь смещение не менее 48 дюймов (2438 мм).

ИСКЛЮЧЕНИЕ: Может использоваться одна верхняя пластина при условии, что пластина надежно закреплена на стыки, углы и пересекающиеся стены не менее чем на 3 дюйма на 6 дюймов (76 мм на 152 мм) на толщину 0,036 дюйма (0,90 мм) (калибр 20) оцинкованные сталь, которая прибивается к каждой стене или сегменту стены шестью гвоздями 8d или эквивалент, при условии, что стропила, балки или фермы центрируются над шпильки с допуском не более 1 дюйма (25 мм).

Если шпильки подшипника расположены с интервалом 24 дюйма (610 мм), а верхние пластины меньше двух размером 2 на 6 дюймов (51 мм на 152 мм) или двух размером 3 на 4 дюйма (76 мм на 102 мм), а также когда перекрытие перекрытия, фермы перекрытия или крыша фермы, которые они поддерживают, расположены с интервалами более 16 дюймов (406 мм), такие балки или фермы должны нести в пределах 5 дюймов (127 мм) стойки под или должна быть установлена ​​третья пластина.

Внутренние ненесущие стены могут быть закрыты одинарной верхней пластиной. обеспечить перекрытие по углам и на пересечении с другими стенами и перегородки. Пластина должна быть непрерывно связана в местах стыков твердой блокировкой не менее 16 дюймов (406 мм) в длину и равный по размеру пластине или Металлические стяжки размером 1/8 на 1 1/2 дюйма (3,2 мм на 38 мм) со стыками крепится двумя гвоздями 16d с каждой стороны стыка.

Шпильки должны полностью опираться на пластину или порог не менее 2 дюймов (51 мм) толщиной не меньше ширины стоек.


Распорка стены

сек. 2326.11.3. Подтяжка. Стеновые линии со связями должны состоять из стеновые панели, соответствующие требованиям по расположению, типу и количеству распорки, указанные в , таблица 23-I-W , и находятся на одной линии или со смещением от каждого другое — не более чем на 4 фута (1219 мм). Стеновые скрепленные панели должны начинаться с не более 8 футов (2438 мм) от каждого конца укрепленной линии стены. Все в скобках стеновые панели должны быть четко обозначены на планах.Строительство подкосных стеновые панели должны быть выполнены одним из следующих способов:

  1. Номинальные сплошные диагональные распорки размером 1 дюйм на 4 дюйма (25 мм на 102 мм) позволяют в верхнюю и нижнюю пластины и промежуточные шпильки, расположенные под углом, не более 60 градусов или менее 45 градусов от горизонтали и прикреплены к обрамлению в соответствии с Таблица 23-I-Q.
  2. Деревянные доски с минимальной толщиной 5/8 дюйма (16 мм) по диагонали. на шпильках, расположенных не более 24 дюймов (610 мм) по центру.
  3. Обшивка деревянными конструкционными панелями толщиной не менее 5/16 дюйма (7,9 мм) для шага шпилек 16 дюймов (406 мм) и не менее 3/8 дюйма (9,5 дюйма). мм) для шага шпилек 24 дюйма (610 мм) в соответствии с , раздел 2315 и Таблица 23-I-P.
  4. Обшивка ДВП панели размером 4 на 8 футов (1219 мм на 2438 мм) не менее толщиной менее 1/2 дюйма (13 мм), нанесенная вертикально на шпильки, расстояние между которыми не превышает 16 дюймов (406 мм) по центру при установке в соответствии с , раздел 2315 и Таблица 23-I-P.
  5. Гипсокартон [обшивка, толщиной 1/2 дюйма (13 мм) и шириной 4 фута (1219 мм), стеновая плита или шпонированная основа] на стойках, расстояние между которыми не превышает 24 дюймов (610 мм) на по центру и прибит на 7 дюймов (178 мм) по центру гвоздями в соответствии с требованиями Таблица 25-I.
  6. Стеновые панели обшивки из ДСП, если они установлены в соответствии с таблицей . 23-И-Н-2.
  7. Штукатурка из портландцемента (штукатурка) на шпильках с шагом 16 дюймов (406 мм) по центру установлен в соответствии с таблицей 25-I .
  8. Сайдинг ДВП при установке в соответствии с п. 2320.6 и Таблица 23-I-O.

Для методов 2, 3, 4, 6, 7 и 8 каждая стеновая панель с подкосами должна быть не менее 48 дюймов (1219 мм) в длину, покрывая три области стойки, где стойки 16 дюймов (406 мм) друг от друга и покрывают два пространства для стоек, где стойки расположены на расстоянии друг от друга. 24 дюйма (610 мм) друг от друга.

Для метода 5 каждая стеновая панель с подкосами должна быть не менее 96 дюймов (2438 мм). в длину при нанесении на одну сторону стеновой панели со связями и 48 дюймов (1219 мм) при нанесении на обе стороны.

Все вертикальные стыки обшивки панели должны происходить через стойки. По горизонтали стыки должны происходить по блокировке, равной размеру шипа, за исключением случаев, когда Отказ от требований к установке для определенных материалов оболочки.

Подошвы подкосных стеновых панелей должны быть прибиты к каркасу пола и верху. пластины должны быть соединены с каркасом выше в соответствии с таблицей . 23-I-Q. Подоконники крепятся к фундаменту или плите в соответствии с с разделом 1806.6. Где балки перпендикулярны укрепленной стене линиями выше, блокировка должна быть предусмотрена под и на одной линии с фигурными скобками. стеновые панели.

сек. 2326.11.4. Альтернативные скрепленные стеновые панели. Панель стеновая любая армированная Требуется , раздел 2326.11.3. может быть заменен другим стеновая панель построена в соответствии со следующим:

1. В одноэтажных зданиях длина каждой панели должна быть не менее более 2 футов 8 дюймов (813 мм) и высотой не более 10 футов (3048 мм). мм).Каждая панель должна иметь оболочку с одной стороны минимальной толщиной 3/8 дюйма. Обшивка из фанеры (9,5 мм), прибиваемая обычными или оцинкованными гвоздями 8d в соответствии с таблицей 23-I-Q и заблокированы по всем краям фанеры. Два анкерных болта, установленные в соответствии с , раздел 1806.6. , должны быть предоставленным в каждой панели. Анкерные болты должны быть размещены в четверти панели. точки. Каждая торцевая стойка панели должна иметь крепежное приспособление, прикрепленное к фундамент, способный обеспечить утвержденную грузоподъемность не менее чем 1800 фунтов (816.5 кг). Устройство крепления должно быть установлено в в соответствии с рекомендациями производителя. Панели должны поддерживаться непосредственно на фундамент или на каркас пола, опирающийся непосредственно на фундамент который является непрерывным по всей длине укрепленной линии стены. Этот фундамент должен быть усилен не менее чем одним деформированным стержнем № 4 Верх и низ.

2. В первом этаже двухэтажного дома каждая подкрепленная стеновая панель должны соответствовать разделу 2326 .11.4, поз. 1, , за исключением того, что Обшивка из фанеры должна быть предусмотрена с обеих сторон, три анкерных болта должен быть размещен в одной пятой точке, а подъемная способность стяжного устройства не должно быть менее 3000 фунтов (1360,8 кг).


Калечащие стены

сек. 2326.11.5. Калечащие стены. Фундамент каркасно-поврежденный. шпилек размером не меньше, чем указанные выше, с минимальной длиной 14 дюймов (356 мм), или должен быть обрамлен сплошной блокировкой.При превышении Высотой 4 фута (1219 мм) такие стены должны быть обрамлены шпильками, имеющими размер необходим для дополнительной истории.

Такие стены, высота стоек которых превышает 14 дюймов (356 мм), считаются быть стенами первого этажа с целью определения необходимых связей Разделом 2326.11.3. Обшивка массивным блоком или деревянными конструкционными панелями может использоваться для фиксации поврежденных стен с высотой стоек 14 дюймов (356 мм) или меньше.

Расстояние между граничными гвоздями для требуемого крепления стен не должно превышать 6 дюймов (152 мм) по центру вдоль фундаментной плиты и верхней плиты калечащая стена.Размер гвоздя, расстояние между гвоздями для забивания гвоздей и другие ограничения требования к ограничению гвоздей должны соответствовать требованиям в других частях кодекса. для конкретных используемых крепежных материалов.


Заголовки стены

сек. 2326.11.6. Заголовки. Заглушки и перемычки должны соответствовать требования, изложенные в этом параграфе и вместе с их подтверждающими системы должны быть спроектированы так, чтобы выдерживать нагрузки, указанные в кодексе. Все в несущих стенах должны быть предусмотрены отверстия шириной 4 фута (1219 мм) или менее. с заголовками, состоящими либо из двух кусков пиломатериалов шириной 2 дюйма (51 мм) размещены на краю и надежно скреплены между собой или 4-дюймовые (102 мм) пиломатериалы из эквивалентное сечение.Все отверстия шириной более 4 футов (1219 мм) должны иметь заглушки или перемычки. Каждый конец перемычки или колпака должен иметь длину подшипника не менее 1 1/2 дюйма (38 мм) для полной ширина перемычки.


Фанерные диафрагмы

Гвозди для оболочки диафрагмы или другие одобренные соединители для оболочки должны быть ведомый заподлицо, но не должен разрушать поверхность оболочки.

Гвозди должны быть размещены на расстоянии не менее 3/8 дюйма от края панели. разнесены не более чем на 6 дюймов по центру вдоль краевых опор панели и должны быть прочно вбиты в элементы каркаса.

Фанерные диафрагмы и стенки, работающие на сдвиг, должны быть выполнены из листов фанеры. не менее 4 ‘x 8’, за исключением границ и изменений в обрамлении, где минимум размер листа должен составлять 24 дюйма, если все края листов меньшего размера не поддерживаются рамочными элементами или блокировкой.

По краям всех листов должны быть предусмотрены элементы каркаса или блокировки. в стенах сдвига.


Детали каркаса стены

сек. 2326.11.7. Трубы в стенах. Стержневые перегородки, содержащие водопроводные, отопительные или другие трубы должны быть обрамлены таким образом, а балки под ними с таким расстоянием, чтобы обеспечить надлежащий зазор для трубопровода. Где перегородка такие трубы проходят параллельно балкам пола, балки под такие перегородки должны быть удвоены и разнесены, чтобы обеспечить прохождение таких труб. и будет соединен мостом. В местах прокладки водопроводных, отопительных или других труб. или частично в перегородке, что требует разрезания подошв или пластин, металлическая стяжка не менее 0.058 дюймов (1,47 мм) (гальванизированный калибр 16) и Ширина 1 1/2 дюйма (38 мм) должна быть прикреплена к каждой пластине поперек и к каждой сторона проема не менее шести гвоздей 16d.

сек. 2326.11.8. Мостовое соединение. Если не покрыт внутренней отделкой или наружные настенные покрытия или обшивка, отвечающие минимальным требованиям этого кодекса, все каркасные перегородки или стены со стойками, имеющими отношение высоты к наименьшей толщине более 50 должно иметь перемычку не менее толщиной более 2 дюймов (51 мм) и такой же ширины, как и установленные шпильки плотно и прибита к нему, чтобы обеспечить адекватную боковую поддержку.

сек. 2326.11.9. Резка и надрез. В наружных стенах и несущих перегородок, любые деревянные стойки можно разрезать или надрезать на глубину, не превышающую превышает 25 процентов его ширины. Нарезание или надрезание шпилек на глубину не более 40 процентов ширины шпильки допускается в ненесущих перегородки не выдерживают никаких нагрузок, кроме веса перегородки.

сек. 2326.11.10. Скучно дыры. Отверстие не больше диаметр более 40 процентов ширины стойки можно просверлить в любой деревянной стойке.Просверленные отверстия не превышают 60 процентов ширины шпильки. в ненесущих перегородках или в любой стене, где каждая просверленная шпилька удваивается, при условии, что так просверлены не более двух последовательных сдвоенных шпилек.


Пожарные посты

Противопожарная защита требуется на всех каркасных стенах на уровне потолка и пола. Расстояние по вертикали между блокировками не должно превышать 10 футов. Блокировка требуется между стойками вдоль и в соответствии с пролетом косоура лестницы в боковинах лестничных клеток.Отверстия для труб, проходящие от уровня пола до другой или в чердаке отверстие должно быть заполнено негорючими материал, такой как стекловолокно, на линии стеновых панелей.

Противопожарные упоры должны иметь минимальную двойную номинальную толщину, две толщины Пиломатериалы номиналом 1 дюйм с нарушенными стыками внахлестку, фанера 23/32 с подкладками с фанерой 23/32, одна толщина 3/4 дюйма Тип 2-х часовой ДСП с стыки на 3/4 дюйма ДСП Тип 2-М, гипсокартон, минеральная вата, или другой негорючий материал, надежно закрепленный на месте.


Толщина стен из керамзита по сечению. Толщина несущей стены из керамзитобетонных блоков. Расчет толщины стен из керамзита

Использование керамзитобетонных блоков при строительстве домов, коттеджей, малоэтажных домов широко распространено в России, что связано с высокими эксплуатационными характеристиками материала.

Преимущества блоков: путь к качеству строительства

Известными положительными качествами строительного материала являются его низкая теплопроводность, высокая влагостойкость, устойчивость к перепадам температур, гниению, экологическая безопасность и невысокая стоимость.

Толщина стен из керамзитобетонных блоков может определяться с учетом типа и назначения сооружения, климатических условий региона. Конструкции стен различают по толщине кладочных блоков, утеплителю и другим особенностям.

Особенности кладки стен

Определены основные варианты кладки стен:

  • Хозяйственные постройки (гаражи, склады, подсобные помещения), не требующие отопления, можно возводить толщиной в полблока, то есть 190 мм;
  • Жилые дома должны обеспечивать сохранение тепла.Учитывая, что керамзитоблоки обладают низкой теплопроводностью, толщина стен в районах с теплым климатом составляет полблока или 190 мм. Такой дом требует внешней теплоизоляции для создания оптимального режима внутри постройки.
  • В районах с более суровым климатом стены возводят блочно, т.е. 400 мм, но требуется утеплить здание с помощью изоляционных материалов. В тех случаях, когда речь идет о стенах из однослойного керамзитобетона, специалисты рекомендуют ориентироваться на толщину стен в пределах 400-600 мм;
  • При строительстве двухэтажного дома стены нижнего этажа возводятся из полуторного блока, т.е.е. 600 мм, что дает возможность придать постройке необходимую прочность. Второй этаж может иметь более тонкие стены;
  • Внутренние перегородки и несущие стены выдерживают нагрузки, если их толщина составляет полблока. Этого достаточно для хорошей звукоизоляции и создания комфортных условий проживания.

Начиная строительство дома из керамзитовых блоков, все параметры и количество материалов следует рассчитать с максимальной точностью. Лучше доверить такую ​​задачу специалистам, чтобы быть уверенными в прочности конструкции и ее соответствии нормам и стандартам.

Керамзит — одна из разновидностей бетона. В последнее время этот материал все чаще используют для различных работ: при строительстве коттеджей, хозяйственных построек, гаражей и т. Д.

e. Также керамзитобетон используется для заливки каркаса многоэтажных домов из железобетона. Керамзит настолько популярен, что его используют практически во всех странах мира, а точнее, используются уже изготовленные блоки из керамзита.

Закажите керамзитобетонные блоки на выгодных условиях, позвонив нам по телефонам:

.

или отправьте заявку через форму на сайте.

Те, кто еще не смог оценить все достоинства керамзитобетона, уже начинают их праздновать. Тем, кто решил начать строительство дома из этого материала, стоит внимательно изучить вопрос, касающийся толщины стен из керамзитовых блоков.

Давайте разберемся, почему этот нюанс так важен.

Толщина возводимой стены из керамзитобетонных блоков в первую очередь зависит от выбора типа кладки. В свою очередь, каждый вид зависит от погоды и климата.

Также необходимо учитывать, сколько будет эксплуатироваться здание. В капитальном строительстве могут использоваться и другие строительные материалы: кирпич, шлакоблоки или пеноблоки. Толщина стен будущей постройки будет зависеть от того, какая теплоизоляция помещения потребуется.

Кроме того, необходимо учитывать показатели теплопроводности и влагоотталкивания используемого материала. В зависимости от того, какой вариант кладки выбран, будет рассчитана толщина стены.При этом также считается как внутренний, так и внешний слой штукатурки, которой декорируются стены.

Варианты кладки:

Вариант первый: несущая стена строится из блоков размером 390/190/200 мм.

В данном случае блоки укладываются толщиной 400 мм без учета внутренних слоев штукатурки. Второй вариант: несущая стена кладется блоками размером 590 на 290 на 200 мм. В этой ситуации размер стены должен составлять 600 мм, а образовавшиеся в блоках пустоты заполняются утеплителем.Третий вариант: при использовании блоков из керамзитобетона размером 235 на 500 и на 200 мм в результате стена будет 500 мм. Кроме того, в расчеты добавляются слои штукатурки с обеих сторон стены.

Влияние теплопроводности

Блок-схема из керамзитобетона.

Перед тем, как начать какие-либо строительные работы, нужно рассчитать коэффициент теплопроводности, так как он имеет большое значение для долговечности конструкции.Полученный коэффициент необходим для расчета толщины стенок керамзитовых блоков. Теплопроводность — характеристика материала, говорящая о способности передавать тепло от теплых предметов к холодным.

В расчетах эта характеристика материала отображается через определенный коэффициент, который учитывает параметры объектов, между которыми происходит теплопередача, а также время и количество тепла.

Из коэффициента можно узнать, сколько тепла может быть передано за один час от одного объекта к другому, при этом размер объектов составляет 1м2 (площадь) на 1м2 (толщина).Различные характеристики по-разному влияют на теплопроводность того или иного материала. применяется: размер, состав, тип и наличие пустот в материале. На теплопроводность также влияют температура и влажность воздуха. Например, низкая теплопроводность встречается в пористых материалах.

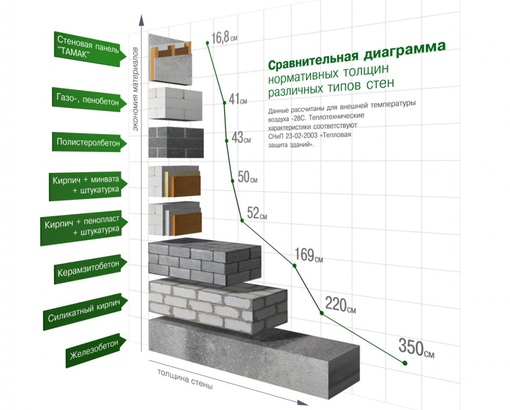

Рекомендуемая толщина для жилищного строительства

При строительстве каждого бетонного дома измеряется собственная толщина будущих стен. Он может варьироваться в зависимости от назначения здания.

Для строительства жилого дома толщина стен должна быть ровно 64 см, что прописано в специальных нормах и правилах проведения строительных работ. Но некоторые думают иначе, и я делаю несущую стену толщиной всего 39 см. На самом деле такие расчеты подходят только для дачи, гаража или загородного коттеджа.

Пример расчета толщины стенки

Расчет должен производиться очень точно. Необходимо учитывать лучшую толщину стен возводимых из керамзитобетонного материала.Чтобы произвести точный расчет, нужно воспользоваться специальной формулой.

Для этого нужно знать всего две величины: коэффициент теплопроводности и коэффициент сопротивления теплопередаче. Первое значение обозначается символом «λ», а второе «Rreg». На значение коэффициента сопротивления влияет такой фактор, как погодные условия местности, где будут проводиться строительные работы.

Такой коэффициент можно определить согласно строительным нормам и правилам.Толщина будущей стены обозначается символом «δ». А формула для его расчета будет выглядеть так:

Например, вы можете рассчитать необходимую толщину стены для строительства дома в Москве или Московской области. Коэффициент сопротивления теплопередаче для этого участка уже рассчитан и составляет примерно 3–3,1. Толщина самого блока может быть любой, например взять 0,19 Вт. Произведя расчеты по приведенной выше формуле, получаем:

δ = 3 х 0.19 = 0,57 м.

То есть толщина стены должна быть 57 см. Большинство опытных строителей советуют возводить стены толщиной от 40 до 60 см при условии, что здание находится в центральных регионах России.

Таким образом, рассчитав несложную формулу, можно возвести такие стены, которые обеспечат не только сохранность конструкции, но и ее прочность и долговечность. Совершив такое простое действие, вы сможете построить действительно крепкий и надежный дом.

Стены частных домов, коттеджей и других малоэтажных домов, как правило, двух- или трехслойные с изоляционным слоем.Слой утеплителя располагается на несущей части стены из кирпича или малоформатных блоков. Разработчики часто задаются вопросом: «Можно ли сэкономить на толщине стены?» «Но можно ли сделать несущую часть стены дома тоньше, чем у соседа, или что предусмотрено проектом?

На стройках и в проектах увидеть несущую стену из кирпича толщиной 250 мм и даже из блоков 200 мм. стало обычным явлением.

Стена была слишком тонкой для этого дома.

Прочность стены дома определяется расчетом Нормы проектирования

(СНиП II-22-81 «Каменные и каменно-каменные конструкции») независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки в пределах от 1/20 до 1/25 этажа. высота.

Таким образом, при высоте этажа до 3 м. Толщина стен в любом случае должна быть больше 120 — 150 мм.

Вертикальная сжимающая нагрузка действует на несущую стену от веса самой стены и вышележащих конструкций (стены, потолки, крыша, снег, эксплуатационная нагрузка).Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса блоков по прочности на сжатие и марки раствора.

Для малоэтажных домов, как показывают расчеты, прочность на сжатие стены толщиной 200-250 мм2 кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, обычно тоже не возникает проблем.

Помимо вертикальных нагрузок на стену (секцию стены) действуют горизонтальные нагрузки, вызванные, например, давлением ветра или передачей давления от стропильной системы крыши.

Кроме того, на стену действуют крутящие моменты, которые приводят к вращению секции стены. Эти моменты связаны с тем, что нагрузка на стену, например, от плит перекрытия или вентилируемого фасада, прикладывается не по центру стены, а смещается на боковые грани. Сами стены имеют отклонения от вертикали и прямолинейность кладки, что также приводит к дополнительным напряжениям в материале стены.

Горизонтальные нагрузки и крутящие моменты создают изгибающую нагрузку в материале на каждой секции несущей стены.

Прочность, стойкость стен толщиной 200-250 мм и менее к этим изгибающим нагрузкам не имеет большого запаса. Поэтому устойчивость стен указанной толщины для конкретного здания обязательно должна подтверждаться расчетом.

Чтобы построить дом со стенами такой толщины, необходимо выбрать готовый проект с соответствующей толщиной и материалом стен. Корректировку проекта с другими параметрами под выбранную толщину и материал стен необходимо доверить специалистам.

Практика проектирования и строительства жилых малоэтажных домов показала, что несущие стены из кирпича или блоков толщиной более 350 — 400 мм. Они имеют хороший запас прочности и устойчивость к сжимающим и изгибающим нагрузкам в подавляющем большинстве конструктивных решений здания.

Стены дома, внешние и внутренние, лежащие в основе фундамента, вместе с фундаментом и потолком образуют единую пространственную конструкцию (каркас), которая вместе противостоит нагрузкам и воздействиям.

Создание прочного и экономичного каркаса здания — инженерная задача, требующая от участников строительства высокой квалификации, педантизма и культуры.

Дом с тонкими стенами более чувствителен к отклонениям от проекта, от норм и правил строительства.

Застройщику необходимо понимать, что прочность, устойчивость стен снижается, если:

    толщина стенки уменьшается; увеличивается высота стены; увеличивается площадь проемов в стене; ширина стены между проемами уменьшается; длина свободного участка стены, не имеющего подкладки, увеличивается сопряжение с поперечной стеной; в стене устраиваются каналы или ниши;

Прочность, устойчивость стен меняются в ту или иную сторону, если:

    изменить материал стен; изменить тип перекрытия; изменить тип, размеры фундамента;

Дефекты, снижающие прочность, устойчивость стен

Нарушения и отклонения от требований проекта, строительных норм и правил, допускаемые строителями (при отсутствии надлежащего контроля со стороны застройщика), снижающие прочность и устойчивость стен

использован стеновой материал (кирпич, блоки, раствор) с пониженной прочностью по сравнению с требованиями проекта.

анкеровка металлическими связями перекрытия (балок) со стенами по проекту не производится; отклонения кладки от вертикали, смещения оси стены превышают установленные технологические нормы; отклонения от прямолинейности поверхности кладки превышают установленные технологические нормы; швы кладки недостаточно заполнены раствором. Толщина швов превышает установленные нормы. в кладке используется чрезмерно много половинок кирпича, блоков со сколами; недостаточная отделка кладки внутренних стен внешними; пропуски сетчатого армирования кладки;

Во всех вышеперечисленных случаях застройщику необходимо изменить размеры или материалы стен и потолка, обязательно обратитесь к профессиональным дизайнерам для внесения изменений в проектную документацию.Изменения в проекте должны быть заверены их подписью.

Предложения вашего суперинтенданта типа «давайте упростим» должны быть согласованы с профессиональным дизайнером. Следите за качеством строительных работ, которые выполняют подрядчики. Выполняя работы своими силами, не допускайте вышеперечисленных дефектов конструкции.

Нормы правил производства и приемки работ (СНиП 3.03.01-87) допускают: отклонения стен при смещении осей (10 мм), при отклонении одного этажа от вертикали (10 мм), для смещения опор плит перекрытия в плане (6… 8 мм) и др.

Чем тоньше стенки, чем больше они нагружены, тем меньше у них запас прочности. Нагрузка на стену, помноженная на «ошибки» проектировщиков и строителей, может быть чрезмерной (на фото).

Разрушение стены не всегда происходит сразу, это случается — спустя годы после завершения строительства.

Толщину стен 200-250 мм из кирпича или блоков, безусловно, целесообразно выбирать для одноэтажного дома или для верхнего этажа многоэтажного дома.

Дом в два или три этажа с толщиной стен 200-250 мм. Стройте, если в вашем распоряжении готовый проект, привязанный к грунтовым условиям строительной площадки, квалифицированные строители и независимый технический надзор за строительством.

В иных условиях для нижних этажей двух-трехэтажных домов надежнее стены толщиной не менее 350 мм.

Узнайте, как сделать несущие стены толщиной всего 190 мм.

Следующая статья:

Предыдущая статья:

Керамзит называют одним из видов бетона. В последнее время довольно часто стал применяться в строительных работах: возведении коттеджей, хозяйственных построек, гаражей.

Применяется также для заполнения каркаса многоэтажных домов из железобетона. Этот материал стал настолько популярным, что уже сложно представить страну, в которой бы его не использовали строители.Точнее, используются заранее изготовленные керамзитобетонные стеновые блоки.

Многие, кто еще не успел оценить пользу этого материала, начинают их замечать. Тем, кто решил использовать его для своего строительства, следует внимательно подходить к такой характеристике, как толщина стен из керамзитобетонных блоков. На все это неспроста, ведь изучив все нюансы, вы сможете выжать из этого утеплителя максимум возможного.

Зависимость толщины от типа кладки

Толщина поверхности, отделанной керамзитобетонным блоком, в основном зависит от того, какой вариант кладки вы выберете.

Каждый вариант, в свою очередь, зависит от погодных и климатических условий. Также учитывается, насколько сильно здание эксплуатируется. При капитальном строительстве зачастую можно использовать не одни только керамзитобетонные блоки.

Кроме того, применяют кирпич, пеношлакоблоки. Толщина будущей кладки будет зависеть от того, какой утеплитель требуется для конкретной постройки. Также будут учтены различные теплопроводные и влагоотталкивающие характеристики утеплителя.

В зависимости от выбора кладки вы рассчитаете толщину стены, которая сделана из керамических блоков. При этом учитывается внешний и внутренний слой нанесенной на стену отделочной штукатурки:

    Первый вариант: если несущая стена выкладывается блоками по 390: 190: 200 миллиметров, то кладку следует укладывать толщиной 400 миллиметров, не считая слоев внутренней штукатурки и утеплителя, который находится снаружи. Второй вариант: если конструкция несущей стены состоит из блоков размером 590: 290: 200 миллиметров, стена должна быть ровно 600 миллиметров.В этом случае утеплитель должен заполнить специальные пустоты в блоках между стенами. Третий вариант: если вы решили использовать керамзитобетонный блок размером 235: 500: 200 миллиметров, то толщина стены будет 500 миллиметров. Плюс к расчетам добавьте слои штукатурки с обеих сторон стены.

Вернуться к содержанию

Влияние теплопроводности

Схема керамзитового блока.

В строительных работах важен расчет коэффициента теплопроводности, так как он влияет на долговечность всей конструкции.Коэффициент важен при расчете толщины стены, состоящей из керамзитобетонных блоков. Теплопроводность — свойство материала, характеризующее процесс передачи тепла от теплых предметов к холодным. Это всем известно с уроков физики.

Теплопроводность в расчетах выражается через специальный коэффициент. Он учитывает параметры тел, между которыми передается тепло, количество тепла и время.Этот коэффициент показывает, сколько тепла может быть передано за один час от одного тела к другому, которые имеют толщину один метр и квадратный метр квадратный.

Различные характеристики влияют на теплопроводность каждого материала.

К ним относятся размер, тип, наличие пустот в материале или веществе, его химический состав. Влажность, температура воздуха тоже влияют на этот процесс. Например, низкая теплопроводность наблюдается в пористых материалах и веществах.

Вернуться к содержанию

Для каждого конкретного здания измеряется собственная толщина стен. Он варьируется в зависимости от назначения постройки. Для жилого дома норма толщины будет ровно 64 сантиметра. Все это прописано в специальных строительных нормах и правилах.

Правда, некоторые думают иначе: несущая стена жилого дома может быть толщиной 39 сантиметров. На самом деле такие расчеты больше подходят для дачи, загородного коттеджа, гаража, построек хозяйственного назначения.Возможна возведение внутренней отделки стен такой толщины.

Вернуться к содержанию

Пример расчета

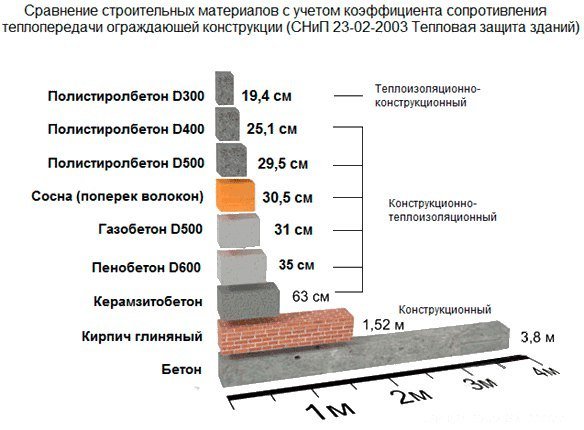

Таблица приведенных сопротивлений теплопередаче для различных конструкций стен.

Очень важен момент точного расчета. Необходимо учитывать оптимальную толщину стен, которые выполнены из керамзитобетонных блоков. Для достижения результата воспользуйтесь очень простой одношаговой формулой.

Строители, чтобы решить эту формулу, должны знать две величины.Первыми узнали коэффициент теплопроводности, о котором говорилось ранее.

В формуле пишется через знак «λ». Второе значение, которое следует учитывать, — это коэффициент сопротивления теплопередаче. Это значение зависит от многих факторов, например, от погодных условий местности, где находится здание.

Площадь, на которой будет использоваться здание, также является важным фактором. Это значение в формуле будет иметь вид «Rreg». Его можно определить по нормам и правилам строительства.

Значение в формуле, которое нам нужно найти, а именно толщину строящейся стены, мы обозначаем символом «δ». В результате формула будет выглядеть так:

Для примера, можно рассчитать толщину строящейся стены в городе Москва и Подмосковье. Величина Rreg для этого региона страны уже рассчитана, официально установлена ​​в специальных правилах и нормах строительства. Таким образом, это 3-3.1.

А размер стен можно брать для любого примера, так как свои вы уже будете считать на месте. Толщина блока может быть совершенно разной. Например, можно будет взять 0,19 Вт / (м * ⁰С).

В результате после решения этой формулы:

δ = 3 х 0,19 = 0,57 м.

мы понимаем, что толщина стенки должна быть 57 сантиметров.

Итак, вычислив простую формулу, можно построить такие стены возле дома, чтобы обеспечить безопасность постройки, ее устойчивость и долговечность.Просто выполнив простое действие, вы построите действительно хороший и надежный дом.

Одно из важнейших предназначений наружных стен любого дома — защитить его от внешних воздействий окружающей среды, погодных явлений и создать прочность несущих конструкций.

Строительный материал керамзитобетон недорогой и довольно простой в установке.

Что это за штука?

Керамзит содержит в основном керамзит — это вспененная и прокаленная специальная глина с цементом и водой.

При достаточно высоком уровне прочности этот материал имеет относительно легкий вес. Стены из керамзитобетона, в отличие от бетонных конструкций, обладают хорошими тепло- и звукоизоляционными свойствами и намного легче, что позволяет строить дом на более легком фундаменте.

Срок сохранения эксплуатационных свойств таких стен может приближаться к 75 годам.

Какой должна быть толщина стен из керамзитобетонных блоков?

Толщина стен из керамзита зависит от нескольких факторов:

Во-первых, необходимо понять, какие функции будет иметь здание: жилой дом или производственный объект.Исходя из этого, важно определить степень эксплуатации постройки. Не менее важно учитывать климатические условия.

Большое значение имеет выбор кладочных блоков, который зависит от функциональной ценности здания. Толщина также зависит от влагонепроницаемости и теплопроводности утеплителя. Слой отделочной штукатурки с двух сторон также увеличит толщину возведенной керамзитобетонной стены.

Учитывая природные условия, для центрального района достаточно возвести стены из однослойных блоков толщиной от 400 мм до 600 мм.Для регионов с более холодным климатом стены утепляют теплоизоляционными материалами.

Разновидности конструкций

По назначению разделяют стены на внутренние и внешние. По распределению нагрузки — несущие и не несущие. Несущей называется стена, находящаяся под большой нагрузкой и служащая опорой для перекрытий и крыш.

Толщина стен из керамзитобетонных блоков напрямую зависит от типа кладки, которых на сегодняшний день насчитывается около четырех.Каждый из них подбирается с учетом климатических условий местности расположения объекта, интенсивности эксплуатации здания. В капитальном строительстве используются не только керамзитобетонные блоки. Идеальными строительными материалами также являются кирпич, пеноблоки, шлакоблоки, формованный ячеистый бетон. Толщина кладки зависит от требований к теплоизоляции, тепловых характеристик утеплителя.

Разновидности кладки

Толщина стен из керамических блоков в первом варианте кладки формируется сочетанием размерных параметров несущей стены, внутреннего слоя штукатурки и внешнего слоя утеплителя.

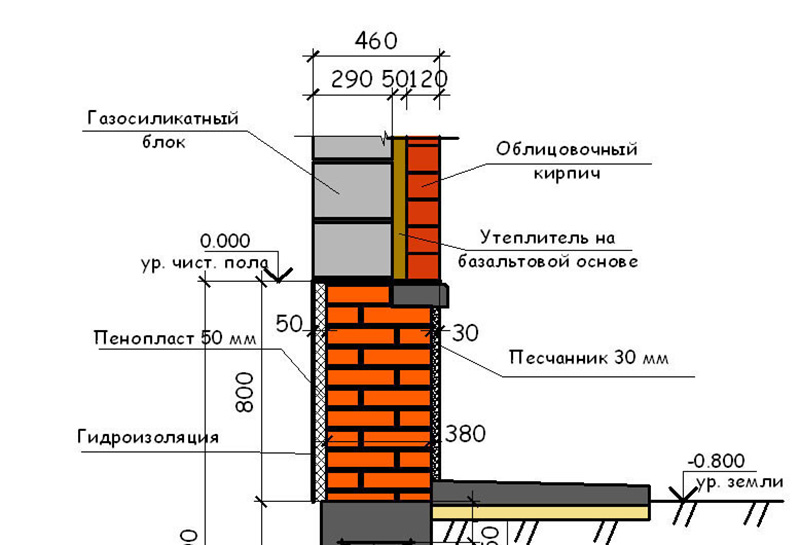

Блочные стены с утеплителем

Толщина стенок из керамзитобетонных блоков в различных типах кладки представляет собой конструкцию с высокими теплофизическими характеристиками. Внутренняя и внешняя части трехслойной стены соединяются арматурными стержнями, обеспечивающими устойчивость и прочность конструкции

При строительстве зданий жилого или промышленного назначения следует решать вопросы обмена воздушных масс в помещения, так как стеновые блочный материал с утеплителем не в полной мере справляется с поставленной задачей.Скопившийся конденсат снижает теплоизоляционные свойства утеплителя, способствует образованию болезнетворных микроорганизмов.

Чтобы определить, какая толщина стен из керамзитобетонных блоков подходит для средней полосы России, следует обратить внимание на рекомендации специалистов: однослойные, 40-60 мм. Плотность пустотелых элементов (с заделанными или сквозными пустотами) не должна быть ниже 800-1000 кг / м 3. Плотность монолитных блоков должна превышать показатели 1000 кг / м 3.

При работе на объекте необходимо учитывать взаимодействие материалов не только между собой, но и со всей конструкцией в целом.

Стены любой толщины из керамзитобетонных блоков нуждаются в защите от передачи тепловой энергии из помещения наружу через стены. В процессе решения проблемы учитывается ряд условий, позволяющих продлить срок эксплуатации постройки.

  1. Материалы с плотной текстурой должны располагаться ближе к внутренней стороне поверхности стены.Снаружи следует размещать пористые блоки, чтобы предотвратить образование конденсата на изоляции.
  1. При трехслойной кладке внутренняя стена должна превышать толщину внешней.
  1. Пароизоляционная мембрана устанавливается с изнанки утеплителя, расположенного снаружи внутренней стены.

В качестве примера расчета толщины несущей стены из керамзитового блока можно рассмотреть Московскую область. Используя математическую формулу δ = R рег x λ, где R рег — Москва и Московская область (3 — 3.1) при теплопроводности 0,19 Вт / (м * ⁰ С) получаем результат: δ = 3 х 0,19 = 0,57 м.

Одна из разновидностей бетона. В последнее время этот материал все чаще используют для различных работ: при строительстве коттеджей, хозяйственных построек, гаражей и т. Д. Керамзит также используется для заливки каркаса многоэтажных домов из железобетона. Керамзит настолько популярен, что его используют практически во всех странах мира, а точнее, используются уже изготовленные блоки из керамзита.

Закажите керамзитобетонные блоки на выгодных условиях, позвонив нам по телефонам:

.

или отправьте заявку через .

Те, кто еще не смог оценить все достоинства керамзитобетона, уже начинают их праздновать. Тем, кто решил начать строительство дома из этого материала, стоит внимательно изучить вопрос, касающийся толщины стен из керамзитовых блоков.

Давайте разберемся, почему этот нюанс так важен.

Зависимость толщины от типа кладки

Толщина возводимой стены из керамзитобетонных блоков в первую очередь зависит от выбора типа кладки. В свою очередь, каждый вид зависит от погоды и климата. Также необходимо учитывать, сколько будет эксплуатироваться здание. В капитальном строительстве могут использоваться другие строительные материалы: кирпич, шлакоблоки или пеноблоки. Толщина стен будущей постройки будет зависеть от того, какая теплоизоляция помещения потребуется.Кроме того, необходимо учитывать показатели теплопроводности и влагоотталкивания используемого материала.

В зависимости от того, какой вариант кладки выбран, будет рассчитана толщина стены. При этом также считается как внутренний, так и внешний слой штукатурки, которой декорируются стены.

Варианты кладки:

  • Вариант первый: несущая стена строится из блоков размером 390/190/200 мм. В этом случае блоки укладываются толщиной 400 мм без учета, однако, внутренних слоев штукатурки.
  • Второй вариант: несущая стена кладется блоками размером 590 на 290 на 200 мм. В такой ситуации размер стены должен составлять 600 мм, а образовавшиеся в блоках пустоты заполняются утеплителем.
  • Третий вариант: при использовании блоков из керамзитобетона размером 235 на 500 и на 200 мм в результате стена будет 500 мм. Кроме того, в расчеты добавляются слои штукатурки с обеих сторон стены.

Влияние теплопроводности

Блок-схема из керамзитобетона.

Перед тем, как приступить к любым строительным работам, нужно рассчитать коэффициент теплопроводности, так как он имеет большое значение для долговечности конструкции. Полученный коэффициент необходим для расчета толщины стенок керамзитовых блоков. Теплопроводность — характеристика материала, говорящая о способности передавать тепло от теплых предметов к холодным.

В расчетах эта характеристика материала отображается через определенный коэффициент, который учитывает параметры объектов, между которыми происходит теплопередача, а также время и количество тепла.По коэффициенту можно узнать, сколько тепла может быть передано за один час от одного объекта к другому, при этом размер объектов составляет 1м2 (площадь) на 1м2 (толщина).

Различные характеристики по-разному влияют на теплопроводность материала. К этим характеристикам относятся: размер, состав, тип и наличие пустот в материале. На теплопроводность также влияют температура и влажность воздуха. Например, низкая теплопроводность встречается в пористых материалах.

При строительстве каждого бетонного дома измеряется собственная толщина будущих стен. Он может варьироваться в зависимости от назначения здания. Для строительства жилого дома толщина стен должна быть ровно 64 см, что прописано в специальных нормах и правилах проведения строительных работ. Но некоторые думают иначе, и я делаю несущую стену толщиной всего 39 см. На самом деле такие расчеты подходят только для дачи, гаража или загородного коттеджа.

Пример расчета толщины стенки

Расчет должен производиться очень точно. Необходимо учитывать лучшую толщину стен возводимых из керамзитобетонного материала. Чтобы произвести точный расчет, нужно воспользоваться специальной формулой.

Для этого нужно знать всего две величины: коэффициент теплопроводности и коэффициент сопротивления теплопередаче.

Первое значение обозначается символом «λ», а второе «Rreg».На значение коэффициента сопротивления влияет такой фактор, как погодные условия местности, где будут проводиться строительные работы. Такой коэффициент можно определить согласно строительным нормам и правилам.

Толщина будущей стены обозначается символом «δ». А формула для его расчета будет выглядеть так:

δ = Rрег x λ

Например, вы можете рассчитать необходимую толщину стены для строительства дома в Москве или Подмосковье.Коэффициент сопротивления теплопередаче для этого участка уже рассчитан и составляет примерно 3–3,1. Толщина самого блока может быть любой, например взять 0,19 Вт. Произведя расчеты по приведенной выше формуле, получаем следующее:

δ = 3 х 0,19 = 0,57 м.

То есть толщина стены должна быть 57 см.

Опытные строители советуют возводить стены толщиной от 40 до 60 см при условии, что здание находится в центральных регионах России.

Таким образом, рассчитав несложную формулу, можно возвести такие стены, которые обеспечат не только безопасность конструкции, но и ее прочность и долговечность. Совершив такое простое действие, вы сможете построить действительно крепкий и надежный дом.

Керамзит называют одним из видов бетона. В последнее время довольно часто стал применяться в строительных работах: возведении коттеджей, хозяйственных построек, гаражей. Его также используют для заполнения каркаса многоэтажных домов из железобетона.
Этот материал стал настолько популярным, что уже трудно представить себе страну, в которой бы его не использовали строители. Точнее, используются заранее изготовленные керамзитобетонные стеновые блоки.
Толщина поверхности, отделанной керамзитобетонным блоком, в основном зависит от того, какой вариант кладки вы выберете. Каждый вариант, в свою очередь, зависит от погодных и климатических условий. Также учитывается, насколько сильно здание эксплуатируется. При капитальном строительстве зачастую можно использовать не один керамзитобетонный блок.Кроме того, используют кирпич, пеношлакоблоки. Толщина будущей кладки будет зависеть от того, какой утеплитель требуется для конкретной постройки. Также будут учтены различные теплопроводные и влагоотталкивающие характеристики утеплителя.
В зависимости от выбора кладки вы рассчитаете толщину стены, которая сделана из керамических блоков. При этом будет учитываться внешний и внутренний слой нанесенной на стену финишной штукатурки:
Первый вариант: если несущая стена выкладывается блоками по 390: 190: 200 миллиметров, то кладку следует укладывать толщиной 400 миллиметров, не считая слоев внутренней штукатурки и утеплителя, который находится снаружи.
Второй вариант: если конструкция несущей стены состоит из блоков размером 590: 290: 200 миллиметров, то стена должна быть ровно 600 миллиметров. В этом случае утеплитель должен заполнить специальные пустоты в блоках между стенами.
Третий вариант: если вы решили использовать керамзитобетонный блок размером 235: 500: 200 миллиметров, то толщина стены будет 500 миллиметров. Плюс к расчетам добавьте слои штукатурки с двух сторон стены.

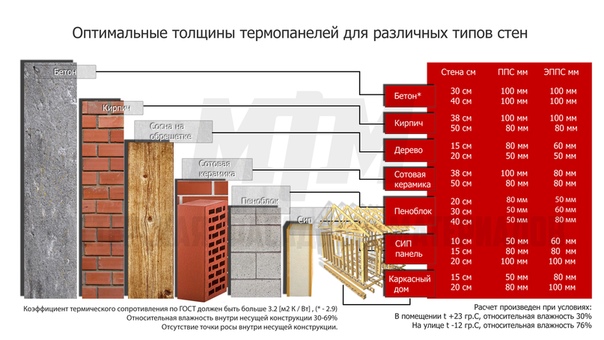

Теплопроводность — свойство материала, характеризующее процесс передачи тепла от теплых предметов к холодным.Об этом знают все еще с уроков физики.
Теплопроводность в расчетах выражается через специальный коэффициент. Он учитывает параметры тел, между которыми передается тепло, количество тепла и время. Этот коэффициент показывает, сколько тепла может быть передано за один час от одного тела к другому, которые имеют толщину один метр и квадратный метр квадратный.
Различные характеристики влияют на теплопроводность каждого материала.К ним относятся размер, тип, наличие пустот в материале или веществе, его химический состав. Влажность, температура воздуха тоже влияют на этот процесс. Например, низкая теплопроводность наблюдается в пористых материалах и веществах.
Для каждого конкретного здания измеряется собственная толщина стен. Он варьируется в зависимости от назначения постройки. Для жилого дома норма толщины будет ровно 64 сантиметра. Все это прописано в специальных строительных нормах и правилах. Правда, некоторые считают иначе: несущая стена жилого дома может быть толщиной 39 сантиметров.На самом деле такие расчеты больше подходят для дачи, загородного коттеджа, гаража, построек хозяйственного назначения. Возможна возведение внутренней отделки стен такой толщины.
Пример расчета
Очень важен момент точного расчета. Необходимо учитывать оптимальную толщину стен, которые выполнены из керамзитобетонных блоков. Для достижения результата воспользуйтесь очень простой одношаговой формулой.
Строители, чтобы решить эту формулу, должны знать две величины.Первыми узнали коэффициент теплопроводности, о котором говорилось ранее. В формуле это пишется через знак «λ». Вторая величина, которую следует учитывать, — это коэффициент сопротивления теплопередаче. Это значение зависит от многих факторов, например, от погодных условий местности, где находится здание. Площадь, в которой будет использоваться здание, также является важным фактором. Это значение в формуле будет иметь вид «Rreg». Его можно определить по нормам и правилам строительства.
Значение в формуле, которое нам нужно найти, а именно толщину строящейся стены, мы обозначаем символом «δ». В итоге формула будет выглядеть так:
В итоге после решения этой формулы:
δ = 3 х 0,19 = 0,57 м.
мы понимаем, что толщина стенки должна быть 57 сантиметров.
δ = Rрег x λ
Для примера можно рассчитать толщину строящейся стены в городе Москва и Подмосковье. Величина Rreg для этого региона страны уже рассчитана, официально установлена ​​в специальных правилах и нормах строительства.Таким образом, это 3-3,1. А размер стен можно брать для любого примера, ведь свою вы уже будете считать на месте. Толщина блока может быть совершенно разной. Например, можно будет взять 0,19 Вт / (м * ⁰С).
Опытные строители, специалисты рекомендуют делать толщину стен от сорока до шестидесяти сантиметров, если здание будет располагаться в таких центральных регионах России, как Москва, Санкт-Петербург.


Насколько толсты стены в типичном крошечном доме?

При строительстве крошечного дома размером не более 400 квадратных футов (37 квадратных метров) очевидно, что пространство будет в дефиците.Однако для простого (без разрешения) передвижения крошечного домика на колесах по дорогам многие люди придерживаются правила «8,5 на 40»: т.е. не более 8,5 футов в ширину и 40 футов в длину. Это дает площадь в 320 квадратных футов (30 квадратных метров) или меньше. Если подумать, 8,5 футов — это не так уж и много: всего на фут или около того больше, чем у некоторых игроков НБА! Так что толщина стен действительно важна. Если вы выберете толстую древесину (для обеспечения толстой изоляции), вы можете обнаружить, что ваши внешние стены имеют размер почти 7 дюймов (18 см): это означает 14 дюймов + в целом для обеих сторон, что составляет почти 14% от ваших 8.5 футов шириной! Так что вам действительно нужно подумать о толщине стен в крошечном доме.

В целом, при использовании стандартной древесины 2×4 дюйма, внешние стены будут иметь толщину чуть более 5 дюймов (или больше, если вы используете довольно громоздкий внешний сайдинг), а внутренние стены будут иметь толщину около 4½ дюймов (из-за гипсокартона на обе стороны).

В этой статье это более подробно рассматривается ниже, в том числе о том, как точно представить это на плане этажа, а также о том, можно ли уменьшить толщину стен, чтобы освободить все лишнее полезное пространство!

Содержание

Типичная толщина внешней стенки

Типичная внешняя стена, естественно, будет иметь деревянный каркас с гипсокартоном, прикрепленным к внутренней части.Снаружи к каркасу будет прикреплена обшивка из OSB или фанеры, а затем внешний сайдинг (облицовка), чтобы внешний вид вашего крошечного дома выглядел красиво. Другими словами, это будет выглядеть так:

Из вышеперечисленных материалов остаются очень тонкие материалы, такие как домашняя обертка, пароизоляция и гидроизоляционная лента на битумной основе, поскольку они оказывают незначительное влияние на ширину. Итого по толщине:

  • ½ ”: гипсокартон для внутренней отделки, который затем декорируется по мере необходимости.
  • 3½ дюйма: древесина 2×4 дюйма для деревянного каркаса, что составляет не 4 дюйма, а 3½ дюйма после фрезерования.
  • ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает улучшить устойчивость каркаса, а также дает сайдингу возможность прилипать).
  • ¾ ”: внешний сайдинг (также называемый облицовкой). Это может быть целый ряд материалов, в том числе тонкий металл, но обычная деревянная сайдинговая доска имеет толщину около дюйма.
  • 5⅛ ”: всего (13 см), с нашей« математической шляпой »!

Это может показаться не таким уж большим, но в сумме составит 10% от общей ширины крошечного домика на колесах шириной 8,5 футов. Кроме того, некоторые люди в более холодном климате могут использовать древесину каркаса толще и могут также добавить 1-дюймовую изоляционную плиту из вспененного материала снаружи (перед сайдингом): добавляя до 15% (или более) от общей ширины. Мы исследуем возможности для более тонких стен в следующем разделе, но прежде, чем мы это сделаем, мы хотели изучить некоторые из материалов различной толщины, которые вы можете использовать.

Толщина древесины, которую вы используете для деревянного каркаса, естественно, будет определять, сколько изоляции вы можете разместить между ними. Стандартная древесина 2×4 дюйма ограничит вас изоляционным материалом толщиной 3½ дюйма (или более тонким), который имеет тенденцию предлагать R-13 или R-15 из изоляционного материала . Однако при использовании древесины 2×6 дюймов (при толщине 5½ дюймов) более толстая изоляция, которую вы используете, обычно обеспечивает защиту R-20 или R-21 .

Это, естественно, добавит 2 дюйма к каждой стене и, таким образом, 4 дюйма в целом, увеличивая общее «использование» вашего 8.Крошечная домашняя ширина 5 футов (102 дюйма) от 10% до 14% . Естественно, это вопрос о том, нужна ли вам дополнительная ширина для изоляции.

Затем, естественно, вы можете получить гипсокартон толщиной ⅜ или ⅝ дюйма вместо более стандартного ½ дюйма. Обычно толщина гипсокартона не имеет большого значения (особенно для наружных стен, где гипсокартон находится только с одной стороны каркаса стены), но стоит отметить, что доступны разные толщины.

Мы упоминали об использовании ”сайдинга для стандартных деревянных досок, хотя это область, которую можно сократить.Поскольку сайдинг является декоративным, а не конструктивным / изоляционным, обратите внимание на другие варианты сайдинга. Вы можете использовать тонкие листы металла, которые могут быть толщиной до дюйма, в то время как гофрированный металл может фактически иметь большую толщину, чем ожидалось, из-за его «волнистого» рисунка.

Наконец, некоторые люди используют 1 дюйм изоляционной плиты из пенопласта за пределами внешней стены, между обшивкой и сайдингом:

Это опять же зависит от того, насколько холодно или тепло у вас климат, но дополнительные 2 дюйма в целом (с обеих сторон) также окажут заметное влияние на толщину вашей стены.

Теперь, когда мы покрыли материал разной толщины, возможно, самая толстая стена , которую вы найдете в крошечном домике (сделанная для более холодного климата), составит :

  • ⅝ ”: гипсокартон.
  • 5½ «: 2×6″ дерево для деревянного каркаса.
  • ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает улучшить устойчивость каркаса, а также дает сайдингу возможность прилипать).
  • 1 ”: изоляционная плита из вспененного пенопласта .
  • 1 ”: внешний сайдинг.
  • 8½ ”: всего (21½ см).

Стены толщиной 17 дюймов с обеих сторон будут составлять 16,7% от общей ширины (для 8,5-футового крошечного дома на колесах).

В качестве альтернативы, самая тонкая стена , которую вы, вероятно, можете получить (с использованием стандартных материалов и методов строительства), будет:

  • ⅜ ”: гипсокартон.
  • 3½ «: 2×4″ дерево для деревянного каркаса.
  • ⅜ ”: типичная толщина внешней обшивки, которая прикрепляется к внешней стороне деревянного каркаса (и помогает улучшить устойчивость каркаса, а также дает сайдингу возможность прилипать).
  • ⅛ ”: внешний сайдинг.
  • 4 дюйма: всего (11 см).

Это намного тоньше, с толщиной стенок менее 9 дюймов с обеих сторон, что составляет всего 8,8% от общей ширины нашего дома размером 8,5 футов.

Типичная толщина внутренней стенки

Стандартная внутренняя стена также будет иметь деревянный каркас с гипсокартоном с обеих сторон стены.Затем обе стороны будут декорированы по мере необходимости. Схема, показывающая примерную идею (без всяких украшений или защитных покрытий):

Таким образом, стандартная внутренняя стена будет иметь следующую толщину:

  • ½ ”: гипсокартон для помещения 1.
  • 3½ дюйма: древесина 2×4 дюйма для деревянного каркаса, что составляет не 4 дюйма, а 3½ дюйма после фрезерования.
  • ½ ”: гипсокартон для помещения 2.
  • 4½ дюйма: всего (11,4 см).

Это очень стандартно, хотя, как мы исследовали выше, гипсокартон также обычно можно купить толщиной или ⅝ дюйма — конечно, это будет иметь очень небольшое общее влияние на толщину стены (не более дюйма).

Основное изменение стандартной внутренней стены 4½ дюйма — это если вы хотите получить дополнительную звуко- или теплоизоляцию , используя специальный звукоизоляционный или термически спроектированный гипсокартон, или добавив воздушный барьер / зазор во внутреннюю конструкцию стены. . Некоторые специализированные гипсокартоны имеют толщину всего около ½ дюйма, хотя некоторые могут быть толще обычного (1–1½ дюйма). Плюс воздушный зазор, вероятно, тоже будет не менее 1 дюйма (3 см).

Таким образом, стремясь к дополнительной звуко / теплоизоляции, можно увидеть, что общая внутренняя стена будет иметь толщину 5½ дюймов (14 см) вместо .

Отображение толщины стен на планах этажей

При проектировании крошечного дома обязательно укажите толщину стен в подробных планах. Как мы видели выше, внешние стены могут занимать 9-17% ширины вашего крошечного дома, поэтому обязательно, чтобы в ваших подробных планах это было учтено .

Вы должны обнаружить, что большинство платных программ для планирования этажей включает эту опцию (потому что толщина стен будет иметь значение для строителей, даже если строится особняк!), Хотя некоторые бесплатные версии поэтажных планов не всегда включают эту опцию. — особенно если они предназначены для быстрого двухмерного изображения вашего дома.К счастью, и RoomSketcher, и HomeStyler (два основных варианта планировщика этажей) включают возможность изменять толщину стен. Вы можете найти наш обзор лучших бесплатных и премиальных программ для проектирования крошечных домов здесь.

Можно ли сделать стены тоньше?

Стены, о которых мы упоминали ранее, в основном являются несущими стенами, даже несмотря на то, что ненесущие стены обычно имеют толщину 4½ дюйма для единообразия. Однако некоторые внутренние стены могут иметь толщину всего 2½ дюйма (в зависимости от местных строительных норм), и они известны как «узкие стены» , не несущие нагрузки .

Узкие стены чаще всего используются для таких вещей, как шкафы, туалеты и разделение главной спальни с выделенной ванной / туалетом (иногда называемой ванной комнатой), и они сделаны из дерева 2х4 дюйма, но повернуты в другую сторону, чтобы кромка толщиной 2 дюйма (1½ дюйма после фрезерования) используется для обеспечения ширины. Затем на обе стороны накладывается ½-дюймовый гипсокартон, что приводит к узкой стене толщиной 2½ дюйма. Однако иногда дерево 2×2 дюйма используется вместо дерева 2×4 дюйма.

Стоит отметить, что эти нельзя использовать для внешних стен : в вашем крошечном доме не только будет холодно (из-за наличия всего 1½ дюйма изоляции), но и они не будут достаточно стабильными (в том смысле, что они не будут адекватно выдерживают нагрузку на балки потолка).

Также могут быть ограничения местного строительного кодекса, такие как невозможность использовать узкие стены между спальнями (по нескольким причинам, в том числе из-за того, что их звукоизоляция будет невысокой). Некоторые местные офисы планирования также могут не разрешить использование для узких стен при использовании , поэтому не забудьте дважды проверить точные правила перед их использованием и сэкономить ценные 2 ».

Как толщина стенки может повлиять на пригодность к эксплуатации

В начале статьи мы упоминали, что стандартный крошечный домик на колесах (т.е. на прицепе) обычно можно транспортировать по автомагистралям без специального разрешения, если он соответствует правилу «8,5 x 40» (т.е. не более 8,5 футов в ширину). Однако это может варьироваться от штата к штату, поэтому не принимайте правило «8,5 x 40» как евангелие!

Если вы решите, что ширина 8,5 футов будет недостаточна для того, что вы планируете построить, вы можете построить естественным образом сверх этого: это просто означает, что вам нужно будет получить специальное разрешение на «широкую загрузку» при транспортировке вашего THOW .

В среднем это может составлять около 65 долларов на состояние , так что это небольшая сумма, даже если вы пересечете несколько границ штатов (что потребует от вас оплаты в каждом штате: то есть 260 долларов, если вы пройдете всего четыре штата). Более подробную информацию о максимальном размере и весе крошечного домика на колесах без разрешения вы можете найти здесь. Однако есть и другие соображения по поводу строительства выше 8,5 футов, как TinyHouseBuild исследует в своем удобном руководстве.

Обрамление и строительство стен, грубые проемы и коллекторы

Нужна помощь с постройкой дверного или оконного колпака?

Звучит так запутанно — несущая, ненесущая, пролет и нагрузка.Все эти термины используются для описания и расчета размеров заголовков дверей и окон. Это не так уж и сложно, если разбить это на простые описательные термины.

Что такое заголовок?

Думайте о заголовке как о небольшом мосту. Недавно мы посетили мост Макино в Северном Мичигане. Назначение моста — «перекрыть» пропасть в земле и позволить «грузам» легковых и грузовых автомобилей пересекать дорогу, не погружаясь в воду внизу.

«Пролет» моста Макино составляет 5 миль с множеством промежуточных опорных столбов.Я уверен, что ни один из заголовков ваших дверей или окон не будет таким длинным, но принцип тот же самый. Заголовок двери позволяет создавать проемы, переносить эти веса на стойки рядом с проемом, а затем на фундамент, как это делают столбы в мосту. Теперь мы знаем, как они работают, но как узнать, какой размер использовать? Вот где это может быть сложно.

Не существует заголовка стандартного размера, универсального размера не существует. Все зависит от ширины проема, веса, лежащего на верхней части жатки, и различных внешних факторов, таких как дополнительный вес снега, ветра и дождя.Не говоря уже о тех внешних факторах, которые называются временными нагрузками, меняются в зависимости от географического положения.

Размерные заголовки

Когда я впервые начал строить более 20 лет назад. Мы обрамили дверные и оконные проемы 2-2 × 12 с фанерой 1/2 дюйма, зажатой посередине над почти всеми внешними проемами. Это хорошо работает, потому что:

  • Готовые коллекторы толщиной 3-1 / 2 дюйма (1-1 / 2 дюйма плюс 1-1 / 2 дюйма плюс 1/2 дюйма) имели ту же толщину, что и каркас стены 2 × 4.
  • Когда мы установили коллекторы даже с верхней частью стандартного 92-5 / 8 дюйма.высокие шпильки, он обеспечивает правильную высоту для окон и дверей.

Архитекторы и инженеры, проектировавшие дома, подсчитали, что коллекторы 2 × 12 дюймов обычно были достаточно глубокими и достаточно прочными, чтобы перекрывать большинство небольших проемов. Проблемы могут возникнуть на больших отверстиях. Часто 2-2 × 12 недостаточно прочны, чтобы выдержать эти широкие проемы без провисания. Здесь могут быть полезны инженерные пиломатериалы в виде LVL’Door, Window Headers и GluLam. У каждой из этих балок или коллекторов есть собственная инженерная формула, поэтому расчеты по ним должны выполняться профессионально.Другим ресурсом может быть книга Строительных норм. Многие коды имеют таблицы пролетов, в которых заранее определены пролетные значения, связанные с нагрузками, необходимыми для вашего района.

Они наиболее полезны для жаток простых размеров, обычно менее 6 футов. Вот несколько советов:

  1. Строительная древесина почти всегда может нести больший вес, чем пиломатериалы.
  2. Сэндвич-жатка размером 2-2 × 12 и фанера подходит для большинства проемов шириной менее 3 футов, если только у вас нет особых соображений относительно такой сосредоточенной нагрузки, называемой точечной нагрузкой.Эта ситуация требует квалифицированного инженера или архитектора.
  3. Чем шире отверстие, тем прочнее должна быть жатка.
  4. Чем шире проем, тем больше шпилек домкрата (стоек) необходимо для удержания жатки.
  5. ВСЕГДА проконсультируйтесь с квалифицированным специалистом, если у вас есть сомнения. Если размер заголовка меньше размера, возможны провисающие заголовки или даже сворачивание.

Перегородка: как создать рамку за 10 шагов

Описание проекта

Навык

3 из 5 Умеренный Зависит от длины стены и количества дверных проемов, в которые необходимо обрамить

Стоимость

От 3 до 4 долларов за 8-футовую шпильку (из ели или пихты), плюс от 6 до 10 долларов за гвозди

Расчетное время

От 4 до 6 часов (чтобы обрамить 8-футовую стену с одним дверным проемом)

На каждую реконструкцию, которая включает в себя снос стены, есть еще одна, которая требует ее возведения.«Если вы ремонтируете чердак, добавляете кладовку или домашний офис, вам понадобится дополнительная стена или две», — говорит генеральный подрядчик This Old House Том Сильва.

Построение простой перегородки — каркасной стены, которая разделяет внутреннее пространство без какой-либо нагрузки — является прекрасным введением в основы домашнего строительства. В этом проекте используются те же принципы и компоненты, которые используются при строительстве любого каркасного дома: 2x бруса правильно расставлены и прибиты гвоздями, затем установлен отвес.

Думайте об этом как о столярных изделиях каркаса 101. Несмотря на то, что вся эта работа в конечном итоге закопана в гипсокартон, ярлыки приводят к неприятностям. Обрамление с использованием хороших материалов и умных технологий закладывает основу для всего, что будет дальше: гладкие стены, идеально подогнанные столешницы и двери, которые распахиваются, но не заедают.

Как построить перегородку

1. Обзор сборки перегородки

2. Разметка деревянной перегородки

Фото Дэвида Кармака
  • Отметьте потолок на расстоянии 3 дюймов от одной стены в том месте, где к нему будет примыкать перегородка.От этой отметки опустите отвес и отметьте пол. Повторите то же самое на другом конце перегородки.
  • Измерьте расстояние от каждой отметки пола до примыкающей стены. Если это не 3 дюйма, то эта примыкающая стена не отвесная. Запишите разницу между верхним и нижним измерениями на каждом конце для шага 3.
  • Используя метки в качестве ориентира, проведите мелом линию на полу и потолке. Измерьте меловые линии, чтобы определить длину подошвы и верхней пластины. Разрезать тарелки.
  • Если планируется дверной проем, добавьте 2 дюйма к ширине и высоте двери, чтобы определить размеры ее грубого проема.
  • Отрежьте две шпильки домкрата на 1 1/2 дюйма короче приблизительной высоты проема. Отрежьте две части заголовка на 3 дюйма длиннее, чем ширина проема.

3. Отметьте пластины

Фото Дэвида Кармака
  • Положите пластины лицом к лицу. Если стены неровные, расставьте плиты в шахматном порядке по разнице в измерениях отвеса, указанных в Шаге 1. Отметьте места шпилек на расстоянии 15 1/4 дюйма от конца пластины, затем через каждые 16 дюймов.
  • Приложите жатку к подошве в дверном проеме; отметьте каждый конец на пластине. Нарисуйте еще одну линию на расстоянии 1,5 дюйма от первой. Нарисуйте «X» между каждой парой линий, показывая расположение шипов короля.
  • Снимите жатку. Проведите параллельные линии на расстоянии 1 1/2 дюйма от заголовка. Нарисуйте букву «О» между каждой парой шпилек для домкратов. Перенесите линии на верхнюю пластину.
  • На первой стойке проведите линию через обе пластины. Отойдите от конца, проведя линию на расстоянии 1,5 дюйма от первого. Повторите эти действия для каждой отметки, чтобы указать расположение шпилек.
  • Установите жатку на верхнюю пластину между положениями цапф. Перенесите линии с верхней пластины на жатку, показывающие, где идут поврежденные шпильки.

4. Измерьте шпильки

  • Чтобы определить длину стойки, сложите два блока 2×4 лицом к лицу на линии разметки пола и измерьте до линии разметки потолка. Эти блоки представляют собой совокупную толщину подошвы и верхней пластины.
  • Проведите измерения на любом конце перегородки и в трех точках между ними.

5. Обрежьте шпильки

Фото Дэвида Кармака
  • Подсчитайте количество штифтов, отмеченных на пластине, и отрежьте их все до минимального размера, используя портативную циркулярную пилу и Speed ​​Square.
  • Кроме того, обрежьте все калеки, в том числе те, которые лежат напротив шипов-цапф, до длины: длина цапфового шипа минус длина домкрата минус толщина перемычки.

6. Соберите детали

Фото Дэвида Кармака
  • Положите все детали на край и на пол. Совместите концы шпилек с отметками на подошве и верхней пластине. Совместите концы калек с верхней пластиной и заголовком.
  • Следуйте последовательности сборки, показанной на рисунке в разделе «Шаг 1. Начните с компонентов дверного проема; закончить с общими шпильками.
  • Сначала соедините детали под прямым углом друг к другу, забив два гвоздя 16d бок о бок через лицевую сторону одной детали и в конец соседней детали.
  • Для соединений лицом к лицу (шпильки домкрата к королям, части заголовка) используйте гвозди 10d, вбитые через каждые 12–16 дюймов по зигзагообразной схеме.

Совет: Для ненесущей стены шпильки домкратов можно собирать вместе из обрезков 2×4, пока они полностью не заполнят зазор между подошвой и нижней частью коллектора.

7. Наклоните перегородку вверх

Фото Дэвида Кармака
  • Когда все части будут скреплены вместе, наклоните стену так, чтобы лицевой край верхней пластины оказался рядом с линией на потолке. При необходимости попросите кого-нибудь помочь вам поднять перегородку на место.
  • Если посадка тугая, используйте кувалду и деревянный «брусок», чтобы постучать по краю подошвы так, чтобы он совместился с меловой линией на полу.Если перегородка проходит перпендикулярно балкам потолка, вбейте один гвоздь 16d через верхнюю пластину в каждую балку.
  • Если перегородка проходит непосредственно под балкой, забейте ее гвоздями через верхнюю пластину в каждом отсеке для стоек. Если верхняя пластина приземлится между балками, прибейте ее к блокировке.

8. Проверьте перегородку на наличие отвеса

Фото Дэвида Кармака
  • Перед тем, как забивать гвозди, используйте 4-футовый уровень, чтобы проверить, что края и поверхности гвоздей расположены отвесно (идеально вертикально).Если необходима регулировка, переместите уровень и молотком постучите по перегородке, чтобы она встала на место. Затем используйте уровень, чтобы еще раз проверить отвес.
  • Если вы обнаружите места, где верхняя пластина не плотно прилегает к потолку, вставьте тонкие деревянные прокладки под подошву в соответствующих местах стойки, чтобы закрыть зазор наверху.

9. Закрепите перегородку

Фото Дэвида Кармака
  • Закрепите подошву подошвы (кроме дверного проема), забив по одному гвоздю 16d в каждую балку пола.Если стена находится на одной линии с балкой, забейте один гвоздь 10d через пластину в каждом отсеке для стойки и в черный пол. (На бетонных плитах просверлите подошву подошвы в бетон, затем забейте пружинные шипы, шурупы или гвозди, вырезанные из каменной кладки.)
  • Забейте концевые шпильки гвоздями 16d через каждые 12–16 дюймов в шпильки или блокировку примыкающей стены.
  • После того, как стена будет закреплена, вырежьте подошву из дверного проема с помощью ручной пилы. Обрежьте его заподлицо с каждой шпилькой домкрата, не выпиливая черновой пол.
  • Чтобы противостоять силе хлопающих дверей, зажмите каждый конец только что обрезанной пластины под шпильки домкрата двумя гвоздями 10d.

10. Блокировка зигзага

Фото Дэвида Кармака

В большинстве случаев перегородка, построенная из 2×4 на 16-дюймовых центрах, обеспечивает достаточную прочность, но когда Том обрамляет любую стену более 8 футов высотой (или ту, которая несет нагрузку), он часто добавляет блокировку.Эти короткие бруски, прибитые между стойками примерно на полпути к стене, «помогают держать стойки прямо и, таким образом, добавляют целостности стене и делают ее более жесткой».

Для этой цели он предпочитает блокировку «елочкой», названную так из-за ее характерного зигзагообразного рисунка, который он обычно обнаруживает в старых домах с гвоздиками, которые занимают целые два этажа. (Блокировка установленного края вверх и заподлицо с краями стоек служит другой цели: обеспечить прочную основу для крепления панелей или раковин на опорах.)

Том устанавливает эту блокировку после того, как стена будет поднята на место. Сначала он делает параллельные надрезы под углом 15 градусов кусками 2х4 так, чтобы концы плотно прилегали к двум граням шпилек в каждом отсеке.

Затем двумя гвоздями 16d он ногтями на ногах через поверхность каждой шпильки и в блокировку; следующую часть он поворачивает на 180 градусов относительно первой и прибивает блок ногтями так, чтобы один конец совпадал с ближним концом первой части. Так продолжается до тех пор, пока не будут заполнены все отсеки. Тогда стена готова для гипсокартона.

«Это быстро, дешево и отлично работает», — говорит он об этом. «Что может быть лучше, чем это?»


Инструменты

Понимание каркаса дома — Extreme How To

При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым — устрашающим проектом. Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен.Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом. Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример — гараж или садовый сарай. В большинстве случаев вы будете строить по планам зданий, и это, безусловно, самый простой способ для неопытных. Убедитесь, что вы соблюдаете все спецификации и чертежи высот.

Здание в основном состоит из секций, соединенных вместе.

Самый распространенный материал для обрамления — дерево, но все большую популярность приобретает металлический каркас. Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства, обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.

Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы

Для стандартного деревянного дома или «палочного» каркаса используются два метода — воздушный шар или платформа — и оба имеют свои преимущества и недостатки. Обрамление из воздушных шаров иногда применяется при двухэтажных постройках. В обрамлении баллона стойки проходят как одно целое от порога до верхней плиты второго этажа. Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки. Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать инженерные коммуникации без надрезов и прорезей отверстий.Однако противопожарные заглушки должны быть установлены на уровне пола второго этажа между стойками.

Первый шаг — уложить опорную плиту для конструкции перекрытия или опорную плиту для фундамента / перекрытия против анкерных болтов, отметить их расположение и просверлить отверстия.

Каркас платформы

может использоваться как для одно-, так и для двухэтажного строительства, это самый простой и наиболее распространенный метод строительства. При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее.Обрамление платформ проще, чем обрамление шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Стеновая конструкция на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.

Можно строить как на бетонной плите, так и на фундаменте. Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте.В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черным полом.

С этажа вверх

При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Подоконники крепятся к фундаменту, затем балки перекрытия крепятся к подоконникам, и их концы закрываются коллектором балок. Коллекторы и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.

Во многих случаях в больших зданиях или в зданиях с шириной балок более 16 футов в этих местах устанавливается балка для поддержки пола. Сегодняшние фермы обычно изготавливаются из искусственной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. Когда пол обрамлен, добавляется настил или черновой пол. Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры толщиной 3/4 дюйма. Раньше по диагонали наносили однобортные доски из массива дерева.

Затем возводятся стены на плите или черновом полу.

Стеновая конструкция

После того, как настил или пол были построены, можно приступать к строительству и возведению стен. Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошвам прибивают шпильки, а к шпилькам прибивают верхние пластины.

Стены на самом деле строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с обрамлением дверного и оконного проема.

Распределите дверные и оконные проемы как на подошве, так и на верхней пластине, а также на местах расположения стоек, используя рулетку и плотницкий угольник.

На самом деле стены собираются как одно целое, а в случае длинных стен — из секций, соединенных вместе для получения необходимой длины. При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту бок о бок и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания.Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления. Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центрам на 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали макетную планку для расположения шпилек.

После того, как все размеры будут нанесены на подошву и верхнюю пластину, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии друг от друга по длине стоек. Если вы используете предварительно нарезанные шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.

Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются 3/8-дюймовые фанерные распорки.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шпильки ветровые или ураганные связи 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте коллекторы. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заполнение 2 на 6 над ними с помощью гвоздей.Традиционные коллекторы создаются путем прибивания 3/8-дюймовых прокладок из фанеры между досками коллекторов для создания такой же толщины коллекторов, как ширина стоек 3-1 / 2 дюйма. Заголовки поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.

Установите распорку и отметьте стойки на стене. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.

Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет электричества, вы можете использовать беспроводную модель, такую ​​как Paslode. Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.

Квадрат рамы

В некоторых случаях стены возводятся без дополнительных распорок, с использованием фанеры или обшивки OSB по углам для скрепления и квадратного сечения секции стены.А в некоторых случаях обшивка каркаса стены накладывается перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены для создания равного размера и прямоугольной стены. Также можно использовать большой деревянный треугольник под углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.

Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4.Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов. Используйте пилу, чтобы прорезать выемки, а затем удалите материал между метками пилы с помощью стамески. Закрепите распорку на месте двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы сверились с местными нормативами по распоряжению распорками в вашем районе.)

Когда стена построена, наклоните ее на место. Это займет два человека даже на небольшой стене.

Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально. Постройте противоположную стену, возведите и закрепите ее на месте.

Поднять стены

Возвести стену довольно просто, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите.Просто сдвиньте стену ближе к краю и наклоните ее вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете. Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам придется поднять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для короткой стены.

Если длинные стены должны быть построены секциями, сделайте стык на стойке.

Подняв стену, вбейте в землю стойки 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, поскольку их легче вытащить позже. Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам.Если стена должна быть построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на стойке.

Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите концевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Постройте, возьмите и закрепите на месте противоположную стену таким же образом.Затем постройте стену между двумя стоящими стенами. Эта стена измеряется таким образом, чтобы она умещалась между ранее возведенными стенами, измеряя по низу. Аналогичным образом постройте и возведите противоположную торцевую стену. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах. Как и в других стенах, проемы обрамляются таким же образом и крепятся. В любом случае эти стены возводятся между двумя соседними стенами, устанавливаются водопроводом и затем крепятся к внешним стойкам на двух смежных стенах.Закрепите центральную секцию, чтобы она не прогибалась или сгибалась.

Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их по углам, опять же в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины к верхней пластине, пересекая все стыки, чтобы надежно связать их вместе.Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.

Вырежьте и снимите подошву подошвы между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.

С помощью ручной пилы вырежьте и снимите часть подошвы в нижней части каждого дверного проема. Угловые блоки добавлены в углы, чтобы обеспечить квадратный угол для установки внутренних покрытий стен.Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляют, возводят и закрепляют на месте таким же образом, снова используя вторую верхнюю пластину, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен. При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.

Детали рамы

Детали каркаса, добавленные при возведении стен, облегчат завершение отделки здания. Например, вы можете добавить настенную основу к любым входным областям ванны и смесителя, а также к расположению настенных приборов. Это упростит установку всего этого, и это легче сделать во время строительства стены, чем после того, как стены будут возведены.Вы также можете добавить блокировку, чтобы поддержать ванны. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую опору для крепления плинтусов на месте. Это позволяет прибивать плинтусы дальше от их концов и предотвращать расщепление концов. Перемычка может быть установлена ​​в полу между швами во время строительства, чтобы сделать пол более качественным и «менее скрипучим».

Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки в каждом углу упрощают установку плинтусов.

Обрамление здания не должно быть утомительным, если вы будете делать это шаг за шагом, следовать планам и правилам и начинать с простого.


Рекомендуемые статьи

Рамы для внутренних стен здания — Do-it-yourself-help.com

Большинство стеновых каркасов выполняется из бруса 2х4 или 2х6, но можно использовать 2х3 для постройки новой ненесущей внутренней стены.По коду, для этой цели можно использовать 2×3, если высота стены не превышает 10 футов, а стойки расположены через каждые 16 дюймов.

Может быть хорошим выбором использовать такие пиломатериалы меньшего размера, если вы разделяете комнату только для того, чтобы добавить шкаф, и не планируете устанавливать какие-либо электрические приборы на стене. Работать с 2×3 проще и дешевле, чем с пиломатериалами большего размера, а меньший размер занимает меньше места, что может быть важно в небольших помещениях.

Недостатком использования этого меньшего размера является установка дверных коробок или розеток в стене.Дверной косяк обычно бывает слишком глубоким, чтобы поместиться заподлицо в доступное пространство, и будет выступать с одной или другой стороны. Возможно, это не проблема для туалета, где свес можно спрятать внутрь, но с перегородкой для комнаты такой эффект будет недопустим. Кроме того, электрические коробки не поместятся в стене 2×3. Принимая во внимание размер используемых шпилек, лучше всего избежать подобных проблем, используя более крупные шипы 2×4.

Базовая рама

Базовая стеновая рама включает в себя: подошву, верхнюю пластину, стойки, а в случае стен, длина которых превышает 10 футов, требуется противопожарная защита между стойками.Обычно один 2×4 используется для формирования подошвы, а в случае несущих стен два 2×4 укладываются друг на друга, чтобы сформировать верхнюю пластину. В существующей конструкции, внутренние стены, которые не являются частью системы поддержки часто имеют цельную верхнюю пластину с. Поскольку новая перегородка является просто разделителем, а не несущей нагрузкой, она также может быть построена с цельной верхней пластиной.

Расстояние между шпильками

В соответствии с таблицей международных кодов жилищного строительства R602.3 (5), расстояние между стойками в любой конкретной стене будет варьироваться в зависимости от того, является ли она несущей или нет, ее высоты и размера используемых пиломатериалов.Стойки в ненесущей стене могут находиться на расстоянии до 24 дюймов для 2×4 и 16 дюймов для 2×3.

Это означает, что шпильки расположены на расстоянии 16 дюймов друг от друга вдоль двух пластин, при этом центр каждой шпильки расположен на каждой отметке 16 дюймов. Необходимое расстояние в 24 и 16 дюймов обеспечивает необходимую опору для стены, и такое расположение позволяет удобно устанавливать четырехфутовые панели из строительных материалов, таких как гипсокартон, панели и фанера.

Добавление двери

Помимо основной конструкции, состоящей из стоек и пластин, дверь также может быть встроена во внутреннюю стену.Дверная рама будет включать в себя шпильки типа «король» и «домкрат» для поддержки по бокам, а также шпильки для перемычки и упоры для поддержки веса над проемом.

Должна быть изготовлена ​​рама для размещения двери с установленной подошвой для устойчивости, после чего пластина может быть вырезана после завершения строительства. См. Эту ссылку для получения дополнительной информации об обрамлении новой двери.

Планирование новой стены

Если новая перегородка будет построена перпендикулярно балкам перекрытия, вы можете выбрать любое размещение, соответствующее вашим целям.Если вы должны построить новую стену параллельно балкам, постарайтесь выровнять ее с существующей балкой, чтобы верхнюю пластину можно было прибить непосредственно к ней. В противном случае для параллельного размещения потребуется добавить блокировку 2×4 между существующими балками, чтобы обеспечить каркас для крепления верхней пластины. Для установки новой блокировки потребуется доступ к балкам перекрытия, что в некоторых случаях может быть затруднено.

Отметьте место для новой стены, измеряющее расстояние от существующей стены на другой стороне комнаты.Измерьте с обоих концов и отметьте потолок, где будет новая верхняя пластина. Протяните обведенную мелом веревку между двумя отметками и защелкните ее, чтобы обозначить место для верхней пластины на потолке.

Удерживайте отвес за оба конца троса, чтобы найти соответствующие точки на полу. Отметьте пол в этих точках и защелкните мелом шнурок, чтобы отметить место для новой подошвы на полу.

Требования к пиломатериалам

Измерьте длину новой стены.Также измерьте высоту потолка в нескольких местах по длине этого помещения. В большинстве случаев высота потолка может незначительно отличаться по длине комнаты. Найдите самое короткое расстояние от пола до потолка и соберите новый каркас на этой высоте.

Определите количество стоек, необходимых для строительства стены, разделив полученную длину на 16 дюймов. Для 10-футовой стены потребуется 7 внутренних стоек плюс 2 концевых стойки, всего девять. Если размер вашего потолка составляет 8 футов или меньше, вы можете использовать 8-футовую древесину для шпилек.Если высота превышает 8 футов, что более вероятно, используйте 10-футовую древесину для шпилек. Измерьте длину стены, чтобы выбрать доски для верха и подошвы. Доступны доски два на четыре от 8 футов до более 20 футов в длину, поэтому выбирайте доски, которые немного длиннее, чем длина, которая вам нужна, и обрежьте их до нужного размера.

Если вы добавляете дверь к стене, вам также нужно будет рассчитать стойки для цапфы и домкрата, а также построить перемычку при покупке пиломатериалов.

Построение каркаса

Отрежьте верхнюю часть и подошву до измеренной длины новой стены.Возьмите самый короткий размер потолка, вычтите 3 дюйма из толщины двух пластин и отрежьте все стойки до этой длины. Рассчитайте расположение любого дверного проема и отрежьте домкрат и подрезайте шпильки до нужной длины. Создайте заголовок и приготовьте его, когда будете разрабатывать остальную часть каркаса стены.

Постройте каркас из бруса, лежащего на краю, на полу рядом с тем местом, где он будет возведен. Положите верхнюю часть подошвы и подошву рядом и измерьте, начиная с одного конца. Отметьте обе пластины одновременно через каждые 16 дюймов по длине для шпилек и отметьте место для любого дверного проема, используя эти расчеты.Разделите пластины и уложите между ними предварительно нарезанные шпильки, чтобы центры совпадали с каждой меткой. Заколите пластины в шпильки, используя по два гвоздя 16d с каждого конца. Кроме того, уложите предварительно собранные шпильки жатки, калеки и домкрата на место и прибейте их к королевским шпилькам и пластинам.

Возведение стены

На отметке пола прибейте 2-х кубический блок к подошвам соседних стен, чтобы он действовал как скоба.

Добавить комментарий

Ваш адрес email не будет опубликован.
