Platte 15, пятиэтажный жилой комплекс, является первым зданием из клееного бруса в Денвере.

«Это здание будет хранить 1790 метрических тонн двуокиси углерода в древесине. Еще 3800 метрических тонн выбросов парниковых газов двуокиси углерода будут предотвращены, а общая потенциальная выгода от выбросов углерода составит 5580 метрических тонн», — говорит Конрад Сушински, со-генеральный директор Crescent Real Estate. «Мы доказали, что древесина является рентабельным, устойчивым структурным вариантом с регенеративными преимуществами для коммерческого строительства средней этажности. Это настоящая эволюция, и это большое дело».

Арбора

Фото Адриана Уильямса

В Квебеке беседка с платиновым сертификатом LEED является одним из крупнейших комплексов в мире, построенных из массивной древесины.

Проект площадью 597 560 квадратных футов включает более 130 кондоминиумов, 30 таунхаусов и 272 сдаваемых в аренду объекта.

Помимо деревянного каркаса, этот комплекс отличается тем, что 40% его площади отведено под зеленые насаждения.

Дом отдыха в Колорадо

Фото предоставлено Timbercraft

Компания Timbercraft из Мичигана, широко используя древесину, спроектировала этот загородный дом, чтобы отдать дань любви отца клиента к деревянным каркасным сараям. Проект строительства деревянного каркаса находится в лесу Пагоса-Спрингс, штат Колорадо, и построен из древесины пихты Дугласа из Орегона, выращенной в соответствии с принципами ответственности.

Деревянный каркас предлагает важные экологические преимущества, в том числе повышенную энергоэффективность и на 80 % меньше древесины по сравнению с обычными конструкциями из стержней. На самом деле, по словам владельца Timbercraft Боба Стернквиста, эта технология позволяет повысить энергоэффективность в шесть раз.

В то время как строительство деревянного каркаса может стоить до 20% больше, экономия в других областях часто компенсирует дополнительные расходы.

Кампус в горном кампусе Академии Берр и Бертон

На нескольких сотнях акров в лесах Вермонта расположен кампус в горном кампусе Академии Берр и Бертон. Дизайнерская фирма Bensonwood из Нью-Хэмптона, известная своей устойчивой конструкцией деревянного каркаса, построила объект для студентов, обучающихся по программе горного кампуса.

Дубы являются центральным элементом и якорем многоцелевой комнаты, а живые края на внешних пиломатериалах демонстрируют то, что когда-то было деревом. Древесина для строительства была закуплена на месте в радиусе 100 миль, а два дуба были срублены прямо за углом в соседнем лесу. Оба этих контрольно-пропускных пункта выходят за рамки традиционного стандарта LEED в 500 миль.

Отделка, солнечные батареи и высокоэффективное «монтажное здание», где детали производятся в другом месте и собираются на месте, завершают проект в его усилиях по обеспечению устойчивости.

Что такое каркасная конструкция? Полное руководство

Каркасная конструкция распространена во всем мире. В Соединенных Штатах, например, большинство деревянных домов построено с использованием этого типа зданий. Каркасное строительство обычно начинается с возведения подоконника, прикрепленного к фундаменту.

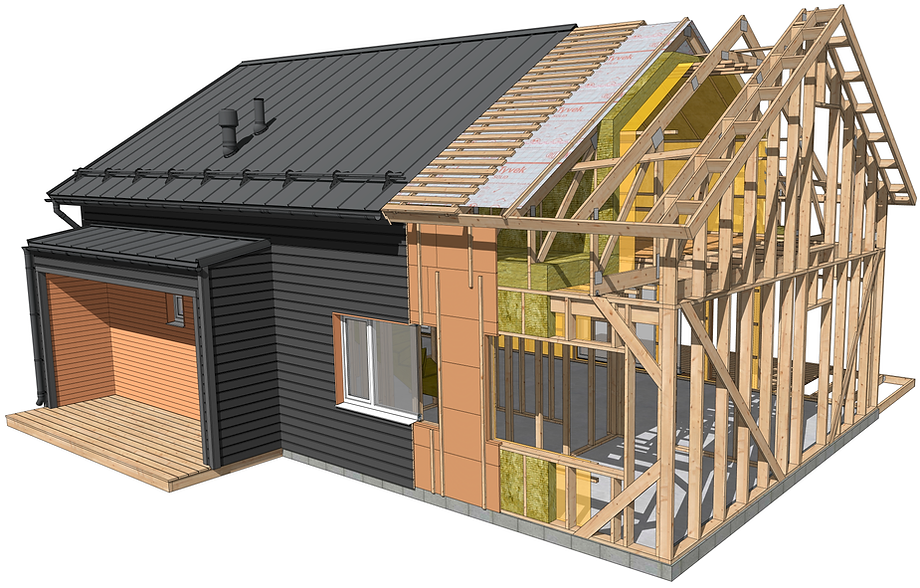

Каркасное строительство — это технология строительства, которая включает создание поддерживающего каркаса из балок, стоек и стропил и прикрепление к этому каркасу других строительных материалов. С квалифицированной командой вы можете быстро построить этот стиль здания.

В этой статье вы также узнаете следующее о каркасном строительстве:

• Что включает в себя каркасное строительство
• Каркасные системы
• Каркасная конструкция платформы
• Каркасная конструкция баллона
• Каркасная конструкция
900 Преимущества деревянных конструкций строительство
• Преимущества конструкции из конструкционной стальной рамы

Что влечет за собой строительство рамы

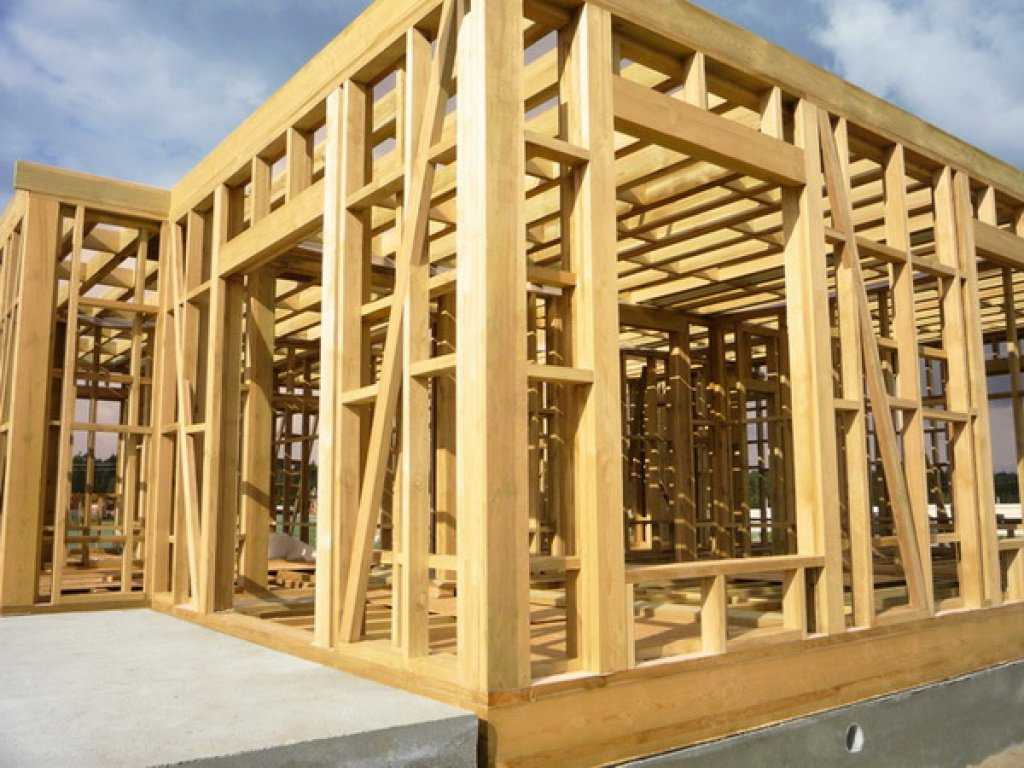

Приступая к строительству каркаса, вы должны построить подоконник, соединенный с фундаментом. Следующим шагом является прикрепление вертикальных шпилек к подоконнику. Стойки должны располагаться через равные промежутки, чтобы создать сеть, которая крепится к стропилам и балкам, образующим дополнительные этажи или крышу. Специалисты по строительству могут использовать поперечные распорки или другие методы для поддержки рамы.

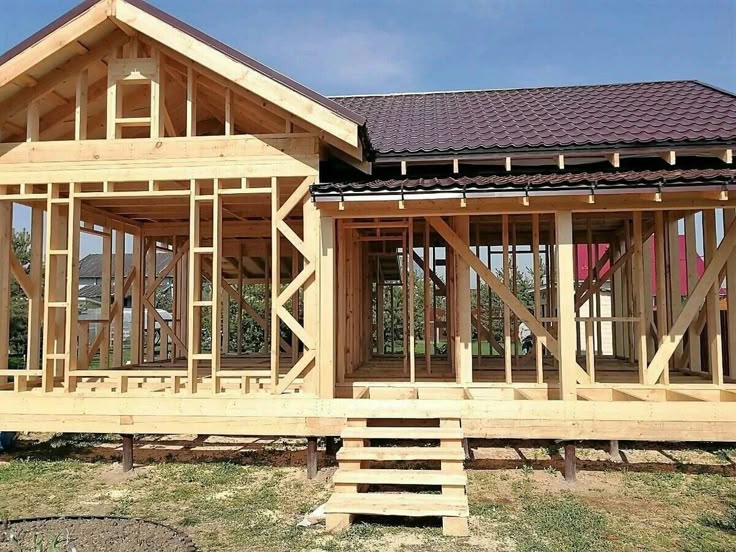

Каркасное строительство больше похоже на создание каркаса дома с последующим присоединением других строительных материалов. После завершения каркаса следуют стены и другие элементы. По мере того, как строители добавляют стены и пол, конструкция становится все более стабильной.

Большинство подрядчиков выполняют строительство рамы из дерева, которое требует тщательной резки, чтобы сохранить целостность рамы. Если древесина не вылечена должным образом, может произойти скручивание и деформация, вытягивая структуру из формы и выравнивания. В районах, где древесина дорогая, в каркасных конструкциях можно использовать металлические балки, что может помочь сократить расходы на древесину.

Строителям приходится решать некоторые проблемы с каркасным строительством. Пространства между стенами и балками могут быть каналами для огня, что позволяет огню быстро распространяться с этажа на этаж. Деревянная каркасная конструкция уязвима к определенным видам повреждений, включая гниение. Строители проектируют шпильки таким образом, чтобы конструкция устояла, даже если одна из них выйдет из строя. Однако если несколько соседних балок выходят из строя, последствия могут быть катастрофическими.

В каркасном строительстве каркас или каркас, а не стены, несут вес здания. Важным фактором в рамной конструкции является прочность рамы. В прошлом дома с деревянным каркасом были распространены в Европе. Строители использовали кирпич или плетень и мазок, чтобы заполнить каркас. В крупных современных постройках распространен стальной и железобетонный каркас.

Системы каркаса

Существуют три основные системы каркаса: баллонный каркас, стоечно-балочный каркас и каркас платформы. Вы когда-нибудь смотрели на фотографии последствий урагана и задавались вопросом, почему у некоторых домов была крыша, а у других не было? Ну, это может быть связано с каркасными системами, используемыми в домах.

Каркасная система играет решающую роль в конструкции, поддерживающей стены, полы и крышу. В каркасных системах используются габаритные пиломатериалы и конструктивные элементы для поддержки стены или материалов обшивки, которые их покрывают. Каркасная конструкция выгодна тем, что для завершения конструкции требуется меньше материалов. Каркасное строительство – идеальная альтернатива массовому возведению стен.

Каркасная конструкция платформы

Каркасная конструкция платформы, также известная как западный каркас, является наиболее распространенным методом каркаса в проектах жилищного строительства. Этот метод строительства предполагает отдельное обрамление каждого этажа или обычного здания или сарая. Большинство подрядчиков знакомы с каркасом платформы. Каркас платформы выгоден, потому что он использует меньше древесины, чем другие варианты каркаса, такие как каркас столба.

Каркас платформы является общим стандартом для методов деревянного каркаса. В этом методе каркаса каждый этаж обрамляется как отдельная единица путем прибивания горизонтального элемента каркаса к верхней части стоек стены. Фундамент надежно поддерживает одну конструкцию. Затем уровень земли служит платформой или сценой для строительства следующего этажа. Балки проходят перпендикулярно подоконнику и прикрепляют верхнюю часть балки к концу каждой балки.

Преимущества конструкции с платформенной рамой

• Одно из основных преимуществ использования конструкции с платформенной рамой заключается в экономии древесины. При этом методе строительства строители могут использовать более короткие куски дерева.
• Так как площадки перекрытий закрывают места для стоек, строителям не нужно использовать противопожарные перегородки.
• Каркас платформы делает строительство простым и безопасным, поскольку строители используют простые инструменты. Метод строительства требует низких затрат на строительство и меньше труда.

Недостатки конструкции каркаса платформы

• При каркасе платформы вертикальные стойки прерываются балками и перемычками, перпендикулярными направлению нагрузки на вертикальных линиях конструкции. В этих областях может возникнуть большая усадка, что приведет к проблемам с жесткими материалами для облицовки, такими как шпон.
• Структурные проблемы могут возникнуть после завершения строительства здания. Эти проблемы могут возникнуть, если перемычки и балки дают усадку при высыхании древесины. Если это произойдет, материал сайдинга также потребует большего ухода.

Конструкция каркаса из воздушных шаров

Популярный миф гласит, что Джордж Сноу, чикагский плотник, изобрел каркас из воздушных шаров в 1832 году, и это изобретение произвело революцию в строительной практике. Однако самые старые постройки чикагского метрополитена позволяют предположить, что ни Сноу, ни какой-либо другой чикагец не изобретал каркас воздушного шара.

Каркас из воздушных шаров — один из первых методов деревянного строительства. Это влечет за собой строительство легких деревянных каркасов вокруг стоек, которые непрерывно проходят сверху вниз по зданию. Обрамление воздушного шара начинается со шпилек, которые идут снизу вверх, а шпильки добавляются на желаемой высоте.

Обрамление из воздушных шаров в основном использовалось в США и Скандинавии, Канаде. В этом методе используются длинные элементы каркаса, также известные как шпильки, которые проходят от подоконника до линии кануна. К этим шпилькам прибиваются межэтажные конструкции. На шпильках отмечают высоту перемычек, подоконников и высоту следующего этажа. В настоящее время обрамление баллона заменено обрамлением платформы.

Преимущества каркасной конструкции из воздушных шаров

• Вы можете ожидать меньше проблем после завершения строительства, в отличие от каркасной платформы. Случаи растрескивания гипсокартона редки при использовании баллонного каркаса, и вы можете быть уверены в долговечности вашего здания. Обрамление из воздушных шаров может быть идеальным, если вам нужен высокий дымоход, сводчатый потолок или двухэтажное открытое фойе.
• Воздушное обрамление также обеспечивает большую гибкость, особенно в оформлении окон. С воздушным обрамлением легче получить арочные или угловые верхние части окон. Также легко получить большие или сводчатые окна с обрамлением из воздушных шаров.
• Воздушный каркас также обеспечивает более прямой путь нагрузки вниз к фундаменту здания. Благодаря каркасу из воздушных шаров торговые работники получают больше гибкости, в основном при прокладке трубопроводов, протягивании проволоки и воздуховодов, поскольку им не нужно работать вокруг или через элементы каркаса.
• Благодаря более длинным рамам, используемым в каркасе баллонов, легко получить конструкции с более высокой устойчивостью. Поэтому каркас из баллонов делает конструкцию более устойчивой и способной выдерживать порывистый и стремительный ветер.

Ниже представлено видео с идеями переделки стен из баллонов:

Недостатки каркаса из баллонов

• В случае пожара ваше здание, скорее всего, разрушится гораздо быстрее. Это связано с тем, что каркас из воздушных шаров обеспечивает легкий путь распространения огня с одного этажа на другой. Если вы хотите уменьшить масштабы ущерба в случае пожара, вам необходимо установить противопожарные перегородки на каждом уровне.
• При баллонном каркасе между помещением и наружными стенами отсутствует изоляция. Таким образом, вы, вероятно, понесете эскалацию счетов за электроэнергию в будущем.
• По сравнению с каркасом платформы баллонный каркас более дорогостоящий. Строителям приходится использовать более длинные строительные балки, что увеличивает стоимость строительства.
• Стены, построенные с использованием баллонного каркаса, обычно очень тяжелые. Поэтому для возведения этих стен требуется больше навыков, рабочей силы и специализированного оборудования. Тяжелые стены также делают строительство более сложным и рискованным.
• Каркас баллона не обеспечивает рабочую платформу для работы на верхних этажах, в отличие от каркаса платформы. Рабочим трудно добраться до вершины строящихся стен. В каркасе из воздушных шаров важны леса, чтобы добраться до верха стен, потому что стены обычно находятся на несколько этажей выше рабочей платформы.

Во многих регионах каркас из воздушных шаров запрещен строительными нормами из-за пожароопасности. Тем не менее, каркас из воздушных шаров набирает популярность, но строители используют стальные шпильки, поскольку они огнестойки.

Строительство стоек и балок

Строительство стоек и балок — это технология строительства, в которой используется тяжелая древесина, а не размерные пиломатериалы. Строительство стоек и балок уходит своими корнями в Азию. В настоящее время эта строительная техника распространилась во многих частях мира. Эта строительная техника приводит к прочным конструкциям, о чем свидетельствуют постройки, построенные в средневековье, которые все еще стоят.

После суровых условий, таких как землетрясения и ураганы, столбовые и балочные конструкции часто остаются стоять. Благодаря отсутствию в них несущих стен легко возводить стоечно-балочные конструкции. Этот метод строительства легко настраивается с точки зрения дверей, окон и конюшен, которые могут быть добавлены в любую часть, которую владелец сочтет необходимой.

Несмотря на многочисленные преимущества стоек и балок, этот метод строительства используется редко из-за непонимания подрядчиками и высокой стоимости материалов. В некотором смысле конструкция из стоек и балок похожа на деревянный каркас, потому что оба метода склоняются к заметному внешнему виду открытой древесины. Благодаря большой древесине в стойке и балке требуется меньше опорных балок для создания исключительных открытых внутренних пространств.

Важнейшее различие между конструкцией из стоек и балок и деревянным каркасом заключается в том, как соединяются отдельные бревна. Деревянные рамы полагаются на деревянные столярные изделия, а не на стальные столярные изделия. Стоечные и балочные конструкции соединяются металлическими соединителями и крепежными элементами. Конструкция стоек и балок выгодна, поскольку требует снижения затрат на квалифицированную рабочую силу.

Конструкция стоек и балок также имеет некоторые недостатки. Если влага конденсируется на стальных деталях, соединяющих балки, это может привести к ржавчине, а окружающая древесина может сгнить. Стойка и балка могут быть дороже, чем деревянный каркас, в зависимости от сложности используемых металлических пластин. Использование разнородных материалов, металла и дерева, со временем приводит к расшатыванию соединений.

Преимущества деревянного каркасного строительства

Деревянное каркасное строительство имеет несколько преимуществ. Устойчивая древесина является одним из идеальных строительных материалов. Вот некоторые из причин, по которым сегодня растет популярность современных деревянных домов за пределами участка:

Древесина — натуральный материал

Древесина — один из немногих натуральных строительных материалов, обладающих многочисленными преимуществами. Поскольку древесина не токсична, химические пары не будут проникать в здание. Древесина безопасна для прикосновения и обработки. Требуется минимум энергии, чтобы преобразовать древесину деревьев в древесину, используемую для строительства. Из всех стандартных строительных материалов воплощенная энергия в древесине низка.

Устойчивая древесина

На протяжении тысячелетий люди использовали древесину в каркасных конструкциях, поскольку она экологична и устойчива. Это возобновляемый строительный материал. До тех пор, пока взамен срубленных деревьев будут посажены новые, древесина будет по-прежнему доступна. Поскольку древесина доступна по всему миру и используется недалеко от ее источника, строительство деревянного каркаса способствует развитию местной экономики.

Обеспечивает отличную теплоизоляцию

Поскольку древесина является естественным изолятором, конструкция деревянного каркаса обеспечивает превосходную теплоизоляцию и помогает сократить счета за электроэнергию. Древесина обладает теплоизоляционными свойствами. Дом с хорошей теплоизоляцией потребует меньше энергии для обогрева, а значит, вы будете использовать меньше ископаемого топлива.

Простота сборки

Деревянные каркасы просты в изготовлении, поскольку древесина универсальна и может использоваться в самых разных целях. Древесина легкая, и это облегчает монтаж даже с помощью простых инструментов. В деревянном каркасном строительстве требуется меньше энергии по сравнению с другими формами строительства. Доступны разные породы деревьев, и строители могут получить доступ к древесине различной текстуры, цвета и различной функциональности.

Бесконечные возможности дизайна

Деревянные каркасные конструкции открывают безграничные возможности дизайна. Ограничений по размеру и дизайну нет. Вам также понравятся непревзойденные технические и физические свойства каркасного дома. Древесина — прочный материал, и большинство хорошо построенных деревянных конструкций служат сотни лет. По сравнению с другими строительными материалами, деревянные конструкции просты в уходе.

Сокращение времени сборки

Вам понравится более быстрое строительство с деревянным каркасом. Строители могут предварительно вырезать, модулировать и построить деревянный каркас с высокой точностью, чтобы значительно сократить время сборки. Деревянные дома возводятся легче, чем каменные и кирпичные. Более быстрое время сборки поможет сэкономить время и деньги. Строительство деревянного каркаса также требует менее специализированной и дорогой рабочей силы.

Преимущества конструкции каркаса из конструкционной стали

Для многих строителей конструкционная сталь всегда была универсальным строительным материалом. Сталь обеспечивает множество преимуществ, поэтому многие архитекторы и подрядчики переходят на строительство каркаса из конструкционной стали, а не на другие материалы, такие как дерево. Существует множество заблуждений относительно использования стальных каркасов в зданиях. Вот некоторые из ключевых преимуществ конструкции со стальным каркасом:

Более быстрое время сборки

Время равно деньгам и особенно важно в строительной отрасли. Многие клиенты хотят, чтобы проекты были завершены раньше времени и в рамках установленного бюджета. Если вы хотите завершить строительство вовремя, не выходя за рамки бюджета, каркас из конструкционной стали — это решение. Вы можете предварительно изготовить стальные детали в соответствии с проектом вашего здания.

Сталь легкая

Если сравнить плотность стали с плотностью дерева, сталь тяжелее. Однако тип стали будет определять вес. Например, стальная двутавровая балка легче деревянной балки. Легкая сталь снижает транспортные расходы, снижает потребность в рабочей силе и упрощает системы несущих конструкций. Благодаря всем этим преимуществам конструкция стального каркаса может снизить ваши затраты на строительство.

Сталь экологически безопасна

Обычно стальные рамы изготавливаются из переработанного материала. Кроме того, каждая стальная рама подлежит вторичной переработке, что делает сталь экологически чистым материалом. Сталь является наиболее перерабатываемым продуктом в мире, поскольку ежегодно перерабатывается более 80 миллионов тонн стали. Сталелитейная промышленность сократила выбросы CO2 на 35% с 1990.

Промышленность также снизила энергоемкость на тонну стали на 28%. Использование удобной и воздухонепроницаемой стальной рамы поможет вам обеспечить герметичность вашей конструкции.

Низкие затраты на техническое обслуживание

Стальные рамы требуют меньших затрат на строительство. Поскольку материал долговечен, он требует меньше затрат на техническое обслуживание в течение всего срока службы здания. Цены на сталь ниже, чем несколько лет назад, из-за высокого спроса на сталь в строительном бизнесе. Затраты на строительство ниже, поскольку сталь универсальна и ее легко формовать в различные конструкции.

Устойчивость к суровым условиям

Сталь устойчива к насекомым и вредителям. Этот материал невосприимчив к разлагающему воздействию насекомых и вредителей. В отличие от деревянного каркаса, который требует интенсивной обработки древесины для предотвращения повреждения вредителями, сталь устойчива к вредителям. Сталь также устойчива к суровым погодным условиям и влаге. Вы можете сделать сталь устойчивой к ржавчине, обработав ее горячим цинкованием или дополнительной порошковой обработкой.

Подведение итогов

В каркасном строительстве вес конструкции приходится на каркас каркаса. Поэтому наиболее важным фактором в конструкции рамы является прочность и устойчивость рамы. Плохая конструкция каркаса или использование некачественных материалов могут привести к разрушению всего здания. Однако при соблюдении правильных процедур и строительных материалов каркасные здания просты в строительстве и долговечны.
