Для настоящего мужчины постройка дома своими руками – это вызов самому себе! Так можно проявить свои истинные качества и заслужить уважение близких. Так ли это сложно? Реально ли построить жилье самостоятельно или лучше прибегнуть к помощи профессионалов? Большинство специалистов уверены, что сборка домов из клееного бруса вполне по силам хорошему хозяину. Как ее выполнить правильно и на что обратить особое внимание?

Сборка своими руками – это просто

Брус – это современный и удобный материал. Для тех, кто использовал его в строительстве, вполне очевидно, что:

1. Сборка производится быстро. Ее вполне можно произвести за 1 месяц, даже без специальных навыков.
2. Использование готового домокомплекта сильно облегчает выполнение работ.

Соединение клееного бруса в готовый дом — это просто, если вы будете выполнять точно все операции, но оно приведет к плачевным результатам, если вы отнесетесь к работе с прохладцей.

Какой профиль лучше выбрать – немецкий или финский

Перед тем, как приступить к строительству дома, стоит определиться с типом профиля.
Различают две основные модификации:

• финский;
• немецкий профиль.

Финский (скандинавский) профиль представляет собой плоскую поверхность с широким шипом в нижней части и пазом – в верхней. При его использовании обязательно применяют утеплительную прокладку. Финский профиль легче монтировать.
Немецкий профиль (гребенка) отличается наличием множества шипов. Его можно устанавливать без дополнительной теплоизоляции, но нарушение правил хранения на строительной площадке или плохая просушка может сильно усложнить процесс монтажа.
Главное, о чем вы должны помнить – если материал качественный, то особой разницы при выборе нет.

Домокомплект из клееного бруса – что это такое?

Домокомлект – это набор всех необходимых элементов для строительства дома. Он включает:

• венцы;
• стропила;
• балки перекрытий;
• лаги;
• дополнительные детали и составляющие.

Приобретая готовый комплект дома из клееного бруса, вы значительно облегчаете себе процесс сборки:

• Во-первых, все элементы точно рассчитаны и подогнаны друг под друга.

• Во-вторых, все необходимые отверстия будут просверлены заранее. Это значительно уменьшает время сборки.

• В-третьих, элементы домокомплекта маркируются на заводе. Вам остается только их поочередно установить.

Монтаж клееного бруса – основные этапы работ

Технология сборки клееного бруса обычно включает в себя такие основные этапы:

1. Подготовительный. Заканчивается закладкой фундамента. Для строений из дерева чаще используется мелкозаглубленный ленточный вариант. На готовое основание укладывается слой гидроизоляции.
2. Укладка первого венца. Производится на прокладку, сделанную из лафетной доски. Прокладка защищает нижний венец от гниения. После установки первого венца обязательно проводят его горизонтальное выравнивание.
3. Возведение стен. Производится по принципу конструктора. Шипы и пазы обеспечивают надежное крепление бруса. Для устойчивости конструкции делают стыковку венцов с помощью нагелей — деревянных или металлических штырей. Нагели, имеющие прямоугольную или круглую форму, загоняют в подготовленные отверстия.
4. Установка балок межэтажных перекрытий. Может выполняться двумя способами: врубкой в стену или с помощью металлических крепежей.

После окончания сборки производится установка крыши, а также наружная и внутренняя отделка стен.

Фото бань из клееного бруса

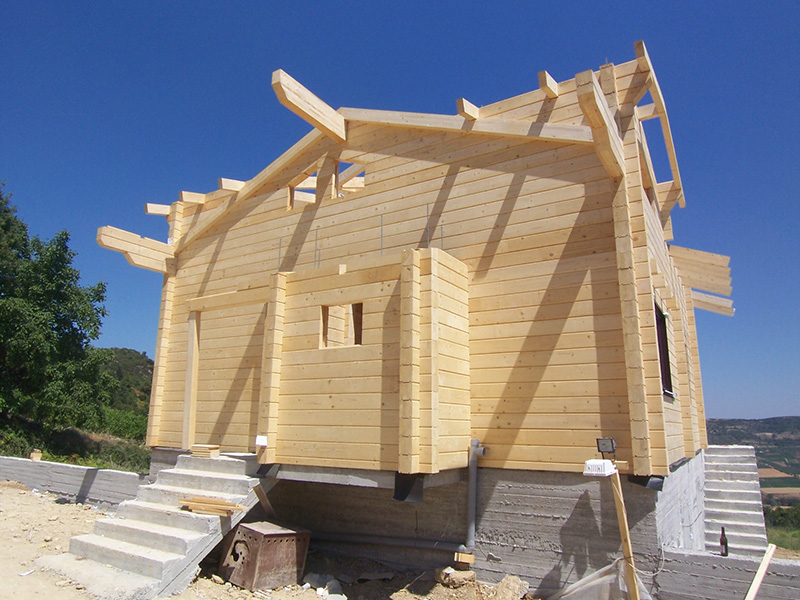

Фотографии домов

Возвести стены всегда по силам настоящему хозяину. Если вы считаете себя таковым – действуйте!

Вашему вниманию видео по особенностям монтажа дома:

Похожая запись

You missed

Adblock
detector

Технология строительства дома из клееного бруса

Внешне технология строительства домов из клееного бруса похожа на сборку сруба из бревна или бруса естественной влажности. Но свойства материалов отличаются, поэтому технология постройки дома из клееного бруса только напоминает работу с массивом дерева.

Строительство дома из клееного бруса по проекту «СП-4»

Преимущества домов из клееного бруса

1. Натуральный материал. Склеивание улучшает физические свойства, но не влияет на экологичность и безопасность. Клееный брус сохраняет естественные свойства древесины — от цвета и запаха до выделения фитонцидов.

2. Небольшой вес. По сравнению с каменными коттеджами требуется менее массивный фундамент.

3. Скорость сборки. Стеновой комплект производят в заводских условиях (включая нарезку чаш). На строительной площадке рабочие быстро собирают маркированные детали.

4. Усадка — 1,5-2 % (для сравнения: усадка бревна — 10-12 %). Инженеры закладывают в проект усадку с запасом до 3-4 %. Отделку можно начинать сразу после окончания строительства.

5. Сохранение постоянной теплоизоляции. Бревно и обычный брус теряют теплоизоляционные свойства при появлении глубоких трещин (до середины и более), щелей между венцами. Для клееного бруса максимальная глубина трещины — ширина одной ламели, а межвенцовые щели при соблюдении технологии исключены.

6. Привлекательная внешность независимо от возраста. Покрытие обновляют раз в 5-10 лет.

7. Повышенная пожарная безопасность. Склеивание улучшает огнестойкость — на испытаниях огнем в ЦНИИСК им. Кучеренко клееная балка выдержала 90 минут в печи и сохранила несущую способность.

8. Минимум дополнительных вложений. При правильном подборе толщины не требуется утепление. Основной способ отделки — покраска укрывными или лессирующими составами.

9. Прочность и долговечность. GOOD WOOD дает на дома гарантию 50 лет.

Этапы строительства дома из клееного бруса

1. Фундамент

Если нет проблем с грунтовыми водами, для строительства подойдет даже ленточный фундамент. В GOOD WOOD в стандартных проектах используется свайно-ростверковый — такое основание гарантированно выдержит вес деревянной конструкции при высоком уровне грунтовых вод. Перед началом работ проводим геодезическое и геологическое исследование. В результате появляются подробная схема, сведения для расчета фундамента, проекта КЖ (конструкции железобетонные).

2. Производство

Каждый комплект производим для конкретного проекта. Дерево не лежит на складе более 5 дней, поэтому не бывает проблем с грибком, плесенью, синевой и другими дефектами. В GOOD WOOD используется полный цикл производства — от ручной сортировки досок, камерной сушки до изготовления 100 % деталей для сборки. Подробнее изготовление бруса описано на странице «Производство».

3. Упаковка и доставка

Упаковка работает как мембрана — не пропускает влагу внутрь, но не препятствует ее выходу наружу. Брус не испортится во время хранения на строительной площадке, даже если придется ждать своей очереди под дождем. Каждая деталь маркируется и укладывается в последовательности сборки, чтобы на участке не лежали вскрытые пачки.

4. Сборка стен

Строители по порядку извлекают детали и укладывают в нужные места. В процессе обязательно соблюдают противоусадочные технологии: монтируют домкраты, шпильки, скользящие крепления, оставляют технологические зазоры в оконных и дверных проемах. Подробнее о монтаже стен рассказано в разделе «Сборка дома».

5. Перекрытия и кровля

Стандартные перекрытия монтируют по деревянным балкам. Внутри размещают скрытые коммуникации (трубы, проводку). Для повышения звукоизоляции используется несколько слоев минеральной ваты, стяжка.

Обязательный технадзор

Инженер технадзора присутствует на всех этапах строительства:

• принимает скрытые работы фундамента (арматура, сваи), прочность готового основания;
• проверяет стеновой комплект после сборки первого и второго этажа;
• контролирует прокладку инженерных коммуникаций;
• проверяет несколько этапов монтажа кровли (стропильная система, пароизоляция, утепление, гидроизоляция, вентиляционный зазор, мансардные окна, финишное покрытие).

В проектах GOOD WOOD инженер технадзора принимает все важные этапы, скрытые работы. Такая технология строительства деревянного дома из клееного бруса помогает вовремя обнаружить и устранить дефекты, проконтролировать этапы, которые невозможно проверить после окончания работ.

Обязательное техобслуживание

Оптимальная периодичность ТО (техническое обслуживание) — 6 месяцев. Подробности и список работ — в разделе «Рекомендации по ТО».

Современные дома из бруса: серийные и индивидуальные проекты

Серийные

Технология строительства серийных домов из клееного бруса в GOOD WOOD детально отработана: архитекторы уже внесли правки в чертежи, оптимизировали планировку. Многие серийные проекты можно посмотреть на демонстрационных площадках или в виртуальном режиме.

Основные стили:

• Специальные (СП). Современная классика деревянного домостроения.
• Витражи (СВ). Проекты с панорамным остеклением фасада.
• Финская классика (ФК). Традиционный скандинавский стиль.
• Минимализм (М). Лаконичная внешность, функциональность.
• Комбинированные дома (КД). Сочетание прочности кирпича и естественности дерева.

Любой серийный проект можно изменить, доработать, взять за основу при индивидуальном проектировании.

Индивидуальные

Проекты разрабатывает команда архитекторов GOOD WOOD. Портфолио специалистов, примеры работ и другую информацию смотрите на странице «Индивидуальное проектирование».

По стилям индивидуальных проектов нет ограничений: проектируем традиционные русские усадьбы, современные и классические особняки, финские коттеджи, дома в стилях хай-тек, минимализм.

Познакомьтесь с домом из клееного бруса поближе

• Посмотрите видеоотзывы, семинары, обзоры технологий в YouTube на канале «Живи в своем доме».
• Полистайте фотографии. В фотогалереях показаны фасады и интерьеры построенных проектов GOOD WOOD.
• Прогуляйтесь по домам виртуально. На странице «3D-туры» несколько индивидуальных и серийных проектов показано изнутри.
• Посетите демонстрационные дома в поселках Московской и Ленинградской областей.

Больше видеоотзывов смотрите на странице «Клиенты о GOOD WOOD».

Как заказать строительство дома из клееного бруса

Договоритесь о консультации с архитектором. Если встреча происходит на участке, то для детального обсуждения строительства можно пригласить и инженера технадзора. Специалисты осмотрят территорию, расскажут о проектах, дадут советы по строительству с привязкой к участку.

СБОРКА И СБОРКА ХОЗЯЙСТВЕННОГО ДОМА ИЗ КЛЕЕВ СВОИМИ РУКАМИ | Своими руками

Содержание ✓

• ✓ Своими руками
• ✓ Сборка дома из клееного бруса своими руками – пошаговая инструкция
• ✓ Быстрое строительство двухэтажного дома из клееного бруса брус из шпона (фото)

Дом меньшего размера потребует гораздо меньше древесины, чем сруб. Ведь для обеспечения равного сбережения тепла диаметр бревен должен быть больше толщины бруса, из-за мостиков холода на стыке бревен. Впрочем, на стоимость дома это вряд ли повлияет, так что все же выбор между бревном и брусом – дело вкуса.

Но это касается только простого непрофилированного бруса.

Стены из бруса имеют один недостаток: горизонтальный стык между брусьями не защищен от воздействия осадков, в отличие от овального паза в срубе. Поэтому, если стены бруса не предполагается закрывать снаружи, то для улучшения оттока воды из швов на верхней наружной кромке бруса долбят фаску 20 х 20 мм.

---

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

---

Обыкновенный брус естественной влажности характеризуется склонностью к винтовой деформации, что делает обязательным мероприятием конопатку, а со временем отделку стен вагонкой или сайдингом. По этой же причине лучше строить из него «на месте», используя молдинги, а не заказывать готовую конструкцию на заводе.

Нужно придать двум противоположным поверхностям бруса сложный геометрический профиль, и мы получим совершенно новый материал-профилированный брусок. Сложный профиль профилированных брусьев с плотно зажатым между ними переплетенным утеплителем препятствует проникновению дождевой воды между брусьями и предохраняет стыки от гниения.

Заготовки, которые идут на профилированный брус, предварительно просушиваются, поэтому усадка дома будет меньше, чем у простого бруса или бревна. Бревно собирается быстро и часто не нуждается в дополнительном конопатке.

Поднимаемся по «лестнице эволюции» и находим склеенные балки. Его применение решило две серьезнейшие проблемы деревянного домостроения – коробление и усушку. Клееный брус отличается повышенной прочностью и геометрической устойчивостью. При изменении влажности он не трескается, не набухает и не коробится. Усадка стен из клееного дерева составляет всего 1 см на 1 м высоты (для сравнения: усадка конструкции из дерева естественной влажности достигает 5 см на 1 м).

Для производства клееного бруса древесину хвойных пород (сосну, ель) распиливают на доски и подвергают сушке до влажности 8-18% в зависимости от равновесной влажности древесины в зоне укладки бруса предназначен для использования. При такой влажности в дереве исключается развитие гнили и плесени и обеспечивается стабильность размеров. Затем с досок вырезают дефекты, а их Сращивают по длине в минишип так, чтобы соседние срезы совпадали по цвету и рисунку древесины.

В результате этих операций получают заготовки — ламели, одинаковые по длине и однородные по структуре. Подготовленные ламели строгают и приклеивают под давлением специальным паропроницаемым клеем к заготовке, которая затем профилируется и строгается до первого класса чистоты. На специализированном оборудовании прецизионно сверлят корончатые чашки и сверлят отверстия для сверления.

Для предотвращения усадки каркаса из бруса при строительстве дома необходимо заранее предусмотреть компенсаторы (термоусадочные болты, скользящие детали для крепления стропил и др.). Кроме того, важно правильно подобрать узлы. Одним из лучших видов углового соединения является «русский уголок», или врубка «в обло».

Профилирование бруса не только обеспечивает плотное сцепление венцов, но и снимает остаточные внутренние напряжения, защищая брус от дальнейшей деформации в готовом бревне.

Установка балок в каркас осуществляется с помощью металлических нагелей, устанавливаемых в шахматном порядке через каждые 1,5 м в специально просверленные отверстия. Одна свая сшивает 2-3 балки, превращая стену в монолитную конструкцию

Своими руками

Комплект дачный домик из клееного бруса полностью изготавливается на заводе под проект, а на месте только собирается как конструктор, как правило, с помощью стяжек (гвозди для автоматизированного проектирования не требуются). Металлические шпильки, стержни, обработанные антикоррозийным составом и закрепленные гайками, пронизывают стену и прочно связывают балки между собой, финская технология предполагает использование деревянных нагелей, которые не стягивают, а лишь препятствуют горизонтальному смещению бруска .

Монтаж коттеджа (до конька крыши) даже очень большой площади занимает всего полтора месяца. При этом дом не нуждается во внутренней отделке. Другими словами, собранные за зиму домов можно заселить уже к концу лета.

Наружные и внутренние стены дома изготавливаются по проекту на заводе и доставляются на строительную площадку уже с венцами с прорезными чашками. На территории заказчика происходит только сборка деревянного ящика без дополнительной ручной запилы. Готовый комплект дома доставляется на объект в специальной упаковке. Его предварительно хранят на платформе, приподнятой над землей на 10-15 см и укрытой защитным навесом.

Сборка дома из клееного бруса своими руками — пошаговая инструкция

1. Строительство дома начинаем с возведения фундамента. Фундамент смешанный: цокольный этаж, не занимающий всей площади здания, лежит на полностью заглубленном фундаменте, а остальная часть дома стоит на восьми колоннах, под которые заведены трехметровые сваи. Оба фундамента объединены армированной монолитной плитой.
2. Перед началом сборки деревянного каркаса тщательно проверьте геометрические размеры промытого фундамента. Необходимо, чтобы каркас, изготовленный в заводских условиях с высокой точностью, встал качественно и ровно.
3. Первый венец дома из клееного бруса уложен на гидроизоляцию. После этого каркас собирается технологично и быстро, так как нет никаких слесарных работ.
4. Продольный стык между балками выполнен в «крест», что позволяет придать нестандартный вид всем соединениям.
5. Конструкция балок в каркасе осуществляется на деревянных нагелях с использованием тонких металлических шпилек. Между балками укладывается качественная интервенционная изоляция.
6. После возведения стен приступаем к установке балок перекрытия. Промежуточные несущие конструкции монтируются на клееных балках.
7. Далее выполняется монтаж стропильной системы. Он спроектирован и построен с учетом незначительной — до 2% — усадки клееного бруса. Для обеспечения усадки дома устраивают скользящее крепление стропил.
8. Поверх стропильной системы аккуратно уложите кровельное покрытие.
9. После того, как садовый домик снаружи почти готов, переходим к обустройству внутреннего пространства: устанавливаем каркасные перегородки, утепляем стены и пол. Производим вагонку панельным щитом. Прокладываем инженерные коммуникации.
10. Если дом по проекту оборудован открытыми террасами и верандами для семейного отдыха, после завершения основных работ в доме приступают к настилу деревянных полов террас. При устройстве полов используется качественная пропитанная доска, гарантирующая 25-летнюю жизнь на открытом воздухе.
11. Загородный дом и пол смонтирован. Осталось установить окна и двери – и коттедж практически готов к заселению хозяев.

А вот пример постройки еще одного интересного дома

Быстрое строительство двухэтажного дома из клееного бруса (фото)

1. В скважинах под сваи диаметром 300 мм, глубиной 1800 мм, арматура диаметром 12 мм

2. Опалубка изготовлена ​​из водостойкой фанеры; ростверк каркаса — из арматуры диаметром 12 мм

3. Бетонирование фундамента выполнено вибросмесью

4. В результате выполнен монолитный свайный ростверк высотой 600 мм и шириной 300 мм

5. Для возведения стен в доме использовался клееный профнастил

б. Из этого же материала балки перекрытия и стропильная система

7. Крыша покрыта гибкой битумной черепицей, система снегозадержания

8. Начат монтаж инженерных систем и теплоизоляция дома минеральной ватой

9. Установлены оконные блоки и облицованы фасады защитно-декоративными составами

10. Установлена ​​лестница между этажами и выполнена отделка помещений

11. Уютная кухня-столовая полностью подготовлена ​​к приему гостей хозяева и гости

12. Камин стал главным украшением просторной двухсветной гостиной

На заметку:

Как пропитать дерево своими руками — пропитка дерева погружением

Износ древесины путем погружения в пропиточный раствор является гораздо более эффективным способом, чем нанесение его на поверхность древесины.

Если деревянных элементов много и они большие, то лучше делать это в бане.

Это легко сделать перед домом: нужно вырыть яму и застелить ее пленкой так, чтобы ее концы выходили на 20-30 см за края ямы. Края пленки присыпают землей. В подготовленную таким образом лужу положить древесину, прижать ее и залить защитным составом так, чтобы балки были полностью погружены в нее.

Для опорожнения ванны от остатков пропитки в одном из углов ямы необходимо предварительно закопать емкость соответствующего размера (например, ведро), в которую остатки растворов можно слить после завершение работы.
