Русскую печь построить своими руками: схема и проект кладки мини русской печи, чертеж для строительства из кирпича, размер конструкции, КПД, фото и видео примеры

схема и проект кладки мини русской печи, чертеж для строительства из кирпича, размер конструкции, КПД, фото и видео примеры

Содержание:

1. Проект и схема устройства классической русской печи
2. Как построить русскую печь своими руками: основные этапы
3. Декорирование русской кирпичной печи после того, как завершена кладка
4. Ремонт русской печи своими руками

В сельской местности по-прежнему актуально строительство русской печи. Эту отопительную конструкцию сооружают для обогрева комнат и подсобных помещений, где готовят пищу. Горячее горнило продолжительное время сохраняет тепло, поэтому его используют для варки вкуснейших рассыпчатых каш, выпечки хлеба и пирожков. О том, как построить русскую печь своими руками, и будет эта статья.

В мастерстве, как построить русскую печь своими руками, имеется много тонкостей, но при желании и благодаря наличию определенных навыков такую работу можно выполнить самостоятельно.

Проект и схема устройства классической русской печи

Сначала начинающему мастеру следует разобраться с принципом функционирования традиционного русского отопительного сооружения.

Если посмотреть на чертеж русской печи, видно, что она имеет следующие основные элементы:

• подпечье – в этом месте хранят и подсушивают дрова;
• варочная камера – она служит для приготовления еды;
• шесток – имеет форму ниши, куда можно поставить горячие сковородки и горшки, которые извлечены из печи;
• холодная печурка – место для хранения посуды;
• душник – ведущее в дымоход отверстие;
• вьюшка – представляет собой дверцу, полностью перекрывающую дымоход;
• лежанка – ее размеры позволяют домочадцам на ней отдыхать, спать, греться (подробнее: «Печь лежанка своими руками — как сделать правильно»).

Конструкция русской печи за все время ее использования оказалась продуманной до мельчайших деталей и поэтому в ней были устранены все возможные недостатки – большое количество потребляемого топлива и неравномерная степень обогрева.

В среднем размер русской печи бывает следующий:

• ширина – 142 сантиметра;
• высота – 213 сантиметров;
• расстояние между напольным покрытием и лежанкой – около 180 сантиметров.

Русская печь с такими размерами способна обогреть комнату площадью 30 «квадратов».

Мини русская печь своими руками считается достойной альтернативой традиционной отопительной конструкции. Данное сооружение имеет модифицированное и рационализированное устройство по сравнению с классическим вариантом. Изменения коснулись обустройства основания — в новой вариации предусматривается кладка двух несимметрично расположенных топок, одна из которых – главная, а вторая – дополнительная. Варочную камеру в мини конструкции используют как традиционную печь. Если необходимо, ее закрывают заслонкой (прочитайте также: «Строительство печи своими руками учитывая все нюансы»).

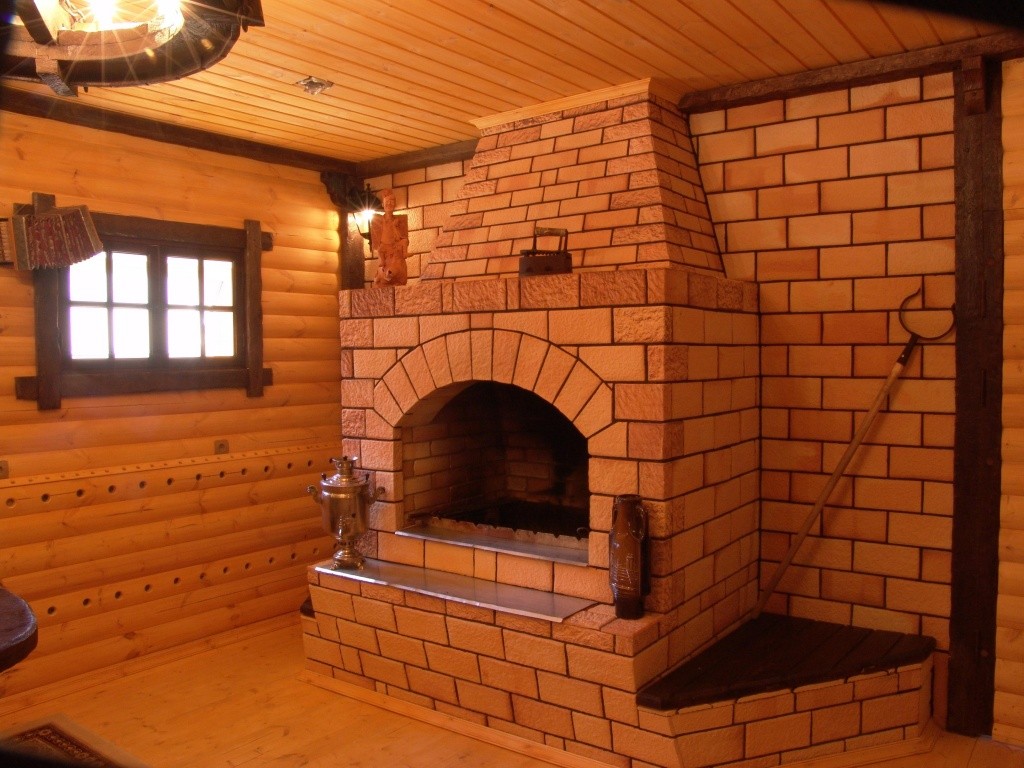

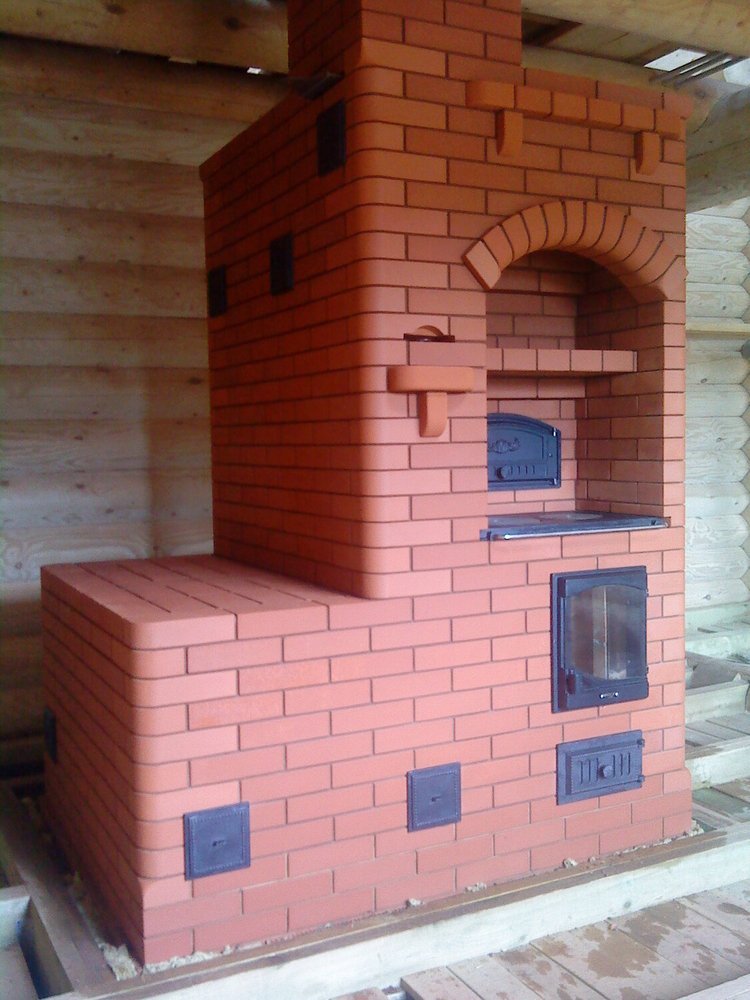

Мини русские печи из кирпича, изображенные на фото, считаются очень выгодными, поскольку экономно потребляют топливо и эффективно расходуют тепло. А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.

Как построить русскую печь своими руками: основные этапы

До того как построить русскую печь своими руками, необходимо ознакомиться с обзором основных этапов выполнения этой работы.

В первую очередь следует подготовить все требуемые материалы:

• кирпич шамотный и красный;
• песок, глину;
• рубероид;
• дверки и дымовые задвижки;
• асбестовый шнур;
• колосниковую решетку.

Из инструментов потребуются:

• уровень, рулетка, угольник;
• строительные карандаши;
• резиновая киянка;
• емкость для приготовления раствора;
• дрель с насадкой-миксером.

Кладка русской печи своими руками – достаточно непростая задача, но при желании реализовать ее вполне возможно.

Весь процесс возведения обогревательной конструкции состоит из таких основных этапов:

1. Выбирают проект русской печи с чертежами, на которых обозначены размеры (прочитайте: «Схемы и чертежи печей из кирпича — правильная кладка»). Потом определяют место, где будет установлена конструкция, оценивают состояние грунта.
2. Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками.
3. Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.
4. Когда сооружается классическая отопительная конструкция из кирпичей, схема русской печи будет для домашнего мастера незаменимым помощником. Начальный ряд кладут из целых кирпичей, последующие ряды образуют такой элемент как подпечье – оно используется для хранения дров. Потом выкладывают холодную печурку, формируют зольник, создают варочную камеру и загнеток, помещают на место решетку колосника и крепят дверцы. После завершения 20-го ряда начинают постройку трубы, выкладывают дымообороты, перекрывают металлической заслонкой перетрубье. В завершение кладку выполняют, учитывая высоту помещения. Дымоход начинает сужаться, а потом формируют трубу, проходящую через перекрытия и кровлю.

Декорирование русской кирпичной печи после того, как завершена кладка

Поскольку кладку русской печи выполняют из огнеупорного кирпича, а шероховатая поверхность усиленно собирает пыль и почти не поддается уборке, требуется отделка отопительной конструкции, которую можно осуществить несколькими способами.

Вариант первый — покраска или побелка. Снаружи стенки печи затирают и обрабатывают при помощи грунтовки. После ее высыхания приступают к покраске, для чего используют краску, имеющую высокие показатели термостойкости. Для побелки задействуют гашеную известь, куда добавляют синьку. Что касается обработки металлических элементов, таких как дверцы и заслонки, то используют черную кремнийорганическую краску.

Вариант второй — оштукатуривание печки. Для этого используется глина и производится последующая побелка. Но главный минус такого способа заключается в необходимости ежегодно выполнять ремонт.

Вариант третий – украшение русской печи изразцами. Одна их сторона украшена узором и покрыта глазурью, а с обратной стороны у них имеется открытая коробочка для крепления декоративной плитки к поверхности конструкции. Процесс этот несложный: изразцы нужно заранее замочить в воде, а затем выполнить облицовку.

Вариант четвертый — облицовка керамической плиткой. Поверхность печи очищают от пыли и грязи, а потом зачищают швы. Затем прикрепляют сетку с ячейками. При выполнении облицовки плитку подбивают резиновым молотком, сразу же удаляя при этом остатки раствора.

Вариант пятый – собственноручная роспись печи. Чтобы нанести орнамент, потребуется приобрести минимальный набор материалов и инструментов: наждачную бумагу, мел (чтобы подготовить поверхности), краски, художественные и флейцевые кисти.

Ремонт русской печи своими руками

Эффективное функционирование кирпичных отопительных конструкций во многом зависит от состояния, в котором они находятся.

При длительной эксплуатации чаще всего возникают следующие неполадки:

• появление трещин – причиной тому является постоянное воздействие высоких температур. Их нужно устранять, поскольку КПД русской печи начинает уменьшаться. Кроме этого через щели угарный газ начинает проникать в помещение, а это может привести к серьезным последствиям для здоровья людей. Для ликвидации трещин пользуются раствором, в состав которого входят: соль, глина, песок. В продаже имеется хорошая по качеству готовая сухая смесь «Мертель шамотный»;
• нарушение функционирования дымохода – если не ухаживать за печью должным образом, начинает ослабевать тяга. Чтобы проверить, насколько хорошо дым выводится наружу, нужно сжечь в печке осиновые дрова. В том случае, когда сначала дым идет темный, а потом становится светлым, тогда с тягой все в порядке. Иначе необходимо выдвинуть незакрепленные кирпичи и вычистить сажу;
• отваливается дверца топки – для устранения проблемы вокруг проема следует отбить штукатурку и прочистить швы. Потом аккуратно расшатать и вынуть кирпичи. К дверце прикрепляют металлическую полоску и восстанавливают кладку;
• сгорела колосниковая решетка – ее заменяют, соблюдая правила и порядок демонтажа.

Обычно мелкий ремонт русской печи хозяева выполняют своими руками, а вот реставрацией должны заниматься печники. Читайте также: «Каминопечь своими руками — установка по правилам».

Наглядное видео о том, как построить русскую печь своими руками:

кладка своими руками, лучшие порядовки и схемы

Строительство печи в частном доме – ответственное и требующее особых навыков мероприятие, которое рекомендуется выполнять под руководством опытного печника. Только он знает, как построить русскую печь: правильно подобрать схему кладки, выбрать кирпич, приготовить раствор.

Даже небольшие просчеты в порядовке могут обернуться плачевным результатом, поэтому необходимо следовать правилам работы и нормативным требованиям в строительстве.

Содержание статьи:

• Устройство русской печи
• Строительство: подготовка и кладка
  • Выбор места для кладки
  • Подготовка инструмента и материалов
  • Как приготовить раствор?
  • Базовые принципы порядковой кладки
• Печь с водогрейным котлом и лежанкой
• Рекомендации печников по эксплуатации
• Выводы и полезное видео по теме

Устройство русской печи

По размеру, форме и особенностям конструкции русские печи могут отличаться. По одному из определений, это отопительно-варочные сооружения с 2-мя топливниками, предназначенные кроме отопительных функций еще и готовить характерные блюда, и выпекать хлеба.

Процесс сжигания дров в главном топливнике происходит следующим образом: газы, образующиеся в процессе горения поленьев, поступают в 1 секцию подподовой камеры, затем через специальные отверстия – подвертки поступают во 2 секцию. После этого они перемещаются в верхнюю варочную камеру, откуда в сборный канал и в трубу.

Схема устройства русской печи. Основной топливник необходим для зимнего отопления, малый используют для приготовления пищи в любое время года

При сжигании дров в малом топливнике газы от горения сначала поступают в основной топливник, из него – в трубу. Здесь можно использовать не только сухие поленья, но и кору, щепу, ветки и прочие отходы.

Русская печь обладает массой достоинств, но имеет один заметный недостаток: тепло выделяется на уровне пода, то есть примерно на расстоянии 0,9 м от пола, что препятствует нагреванию нижней части помещения

Основанием для конструкции служит фундамент, обычно на 0,1 м превышающий размеры нижней части русской печи. Здесь же, внизу, находится подпечье – свободное пространство для хранения кочерги, ухвата, лопатки и другого инвентаря.

Главной частью считается горнило – варочная камера с отверстием (устьем) с передней стороны. Устье может иметь прямоугольную или арочную форму. Через него внутрь горнила закладывают топливо (поленья) и ставят посуду с пищей

Для кладки варочной камеры, а в частности для свода, подбирают самый огнестойкий, отборный кирпич. От толщины стенок зависит, как долго будет держаться тепло.

Тонкие стенки варочной камеры очень быстро нагреваются, но остужаются также быстро. Стандартная толщина – 1 или ¾ кирпича. Передняя стенка тоньше – ½ кирпича, как и перегородка перед горнилом.

В нижней части камеры для варки располагается под, для которого годится прочный гладкий кирпич. Зачастую его укладывают насухо, без применения раствора, на засыпку из крупнозернового песка, в который добавляют щебень, гравий или битое стекло. Настилка пода производится с уклоном 3-5 см в сторону устья.

Форма свода влияет на степень нагрева и сложность кладки.

Например, полуциркульные своды слабо нагревают под и неравномерно отражают газы, однако считаются более легкими в устройстве своими руками

Пологие своды класть сложнее, для распределения нагрузки приходится использовать стальные стяжки. Однако при такой конструкции под прогревается сильнее.

Технология кладки свода русской печи может отличаться, но часто соблюдают следующее правило: выкладывают его одновременно с 2-х сторон и заканчивают на середине. В центре закладывают замковый кирпич, для обмазки которого используют раствор глины.

Варочная камера устраивается с учетом того, чтобы топливо можно было укладывать недалеко от устья – горение при этом происходит более эффективно. Горшки и противни также устанавливают на под рядом с устьем

Если выпекают хлеб, то под расчищают – выгребают золу, а ее остатки выметают.

До сих пор существует способ выпекания хлеба без противней и форм, когда его кладут на специальную лопату, слегка посыпанную мукой, а затем «сажают в печь» – просто сбрасывают резким движением на под.

Строительство: подготовка и кладка

Чтобы защитить себя от всевозможных рисков, связанных с возгоранием, а также от претензий пожарной инспекции, рекомендуем при возведении конструкции опираться на нормы и положения, изложенные в правовой документации:

• СНиП 41-01-2003 – раздел об отоплении;
• СНиП 23-02-2003 – о тепловой защите;
• СНиП 3-01-01-85 – общие строительные нормы.

Материалы для сооружения печи должны также соответствовать нормам безопасности и противопожарным правилам.

Выбор места для кладки

Традиционно выбирают такое расположение печи, чтобы устье выходило в сторону окна и было хорошо освещено. Строение может находиться как в центре помещения, так и у стены, в углу.

Если стены деревянные, их необходимо защитить негорючим материалом – например, стальными листами или асбестовыми плитами. При этом кирпичная кладка должна размещаться не ближе, чем на 0,2 м.

Расстояние между печью и стенами помещения необходимо и для проведения ежегодной ревизии, которую обязательно совершают перед началом каждого отопительного сезона

Иногда постройку размещают в простенке между двумя помещениями. Для защиты стены или перегородки можно применить кирпичную кладку толщиной около 0,2 м или облицовку негорючим материалом.

Центральное расположение русской печи позволяет увеличить площадь обогрева: нагретая конструкция может отапливать сразу две смежные комнаты, например, кухню и спальню

Можно использовать и такой вариант, когда большой топливник выходит на кухню, малый – в соседнее помещение. Его раньше практиковали в домах-пятистенках с «летней» избой, в которой топка большой печи с лежанкой с теплый сезон не применялась.

Подготовка инструмента и материалов

Приспособления и инструменты для кладки заготавливают заранее, чтобы не отвлекаться и не бросаться на их поиски в самый неподходящий момент.

Основной инструмент печника:

Галерея изображений

Фото из

С помощью небольшой лопатки с ручкой набирают необходимое количество кладочного раствора и наносят его на кирпич, равномерно распределяя по поверхности. Ею же убирают излишки раствора, выступающие из швов

Чтобы придать кирпичам нужную форму, подогнать их под определенные размеры или просто расколоть пополам, используют инструмент, одна сторона которого – это обыкновенный молоток, а вторая, с плоской ударной частью, напоминает кирку

Для придания печной кладке аккуратного вида применяют небольшой, очень простой, но полезный инструмент – расшивку. С помощью ее оформляют горизонтальные и вертикальные швы, особенно, если не планируется последующая облицовка плиткой

Чтобы печь функционировала правильно, очень важно соблюдать ровность рядов или, напротив, наклон под определенным углом. Для этого и применяют уровень, причем желательно пользоваться им после кладки каждого ряда

Кельма или мастерок для распределения раствора

Молоток-кирка для раскалывания кирпичей

Металлическая расшивка для швов

Строительный уровень пузырьковый или лазерный

Также могут пригодится отвес и строительный шнур – для точной подгонки углов и стенок конструкции по вертикали, правило – для выравнивания фундамента, складной стальной метр – для разметки и выравнивания.  В целях безопасности рекомендуем перед работой надевать защитную одежду, удобную обувь и перчатки.

Материалы и их количество зависит от выбранной модели печи – с обогревательным щитом, лежанкой или варочной поверхностью.

Таблица необходимых материалов может выглядеть так:

Особое внимание нужно заострить на печных приборах, выполненных из металла (стали или чугуна): дверках, колосниках, вьюшках, задвижках, заслонках, чугунных плитах

Преимущество чугуна над сталью очевидно: он не ржавеет, не прогорает, практически не деформируется под действием высокой температуры, долго держит тепло.

Покупая дверки и задвижки, проследите, чтоб первые закрывались плавно и плотно, а вторые легко скользили в полотне. Ранее размеры приборов подчинялись стандартами, например, прочистные дверки имели размеры 112*150 мм. Сегодня можно встретить оборудование различной формы, длины и ширины.

Как приготовить раствор?

По основному материалу растворы делятся на глиняные, цементные, известковые.

Глиняные считаются традиционными и наиболее подходящими для устройства таких частей печи, как горнило. Современные составы обычно относятся к смешанному (сложному) типу и кроме вяжущего компонента включают заполнители

При обозначении вяжущий компонент стоит на первом месте, заполнитель на втором, например, 1:1 или 1:2. Сложные растворы обозначаются тремя частями, например, 1:2:6, причем на первом месте – два вяжущих компонента, последний – заполнитель. Марка цементных растворов зависит от марки используемого цемента.

Готовый раствор должен обладать следующими качествами:

• пластичностью, удобной для нанесения и распределения;
• достаточной густотой для предотвращения растекаемости;
• нормальной плотности, не тощим и не жирным.

Здесь действую общие правила: слишком тощие растворы считаются слабыми и недолговечными, а жирные после высыхания дают трещины.

Опытные мастера имеют свои секреты приготовления печных растворов, причем многие из них придерживаются традиций и используют привычный, веками зарекомендовавший себя состав из глины и песка

Самое сложное в подготовке глиняного раствора – найти подходящий сорт глины. Она должна быть жирной, чтобы состав получился эластичным, удобным для кладки и создания аккуратных, ровных швов. На подбор правильных пропорций иногда уходят года – это еще одна причина работать под руководством опытного мастера.

Новички же подбирают состав раствора опытным путем. Сначала глину перед замешиванием очищают от посторонних включений, затем на 24 часа замачивают в воде.

Одинаковые порции глины смешивают с различными порциями песка, формируют лепешки и дают им высохнуть в течении 2-3 суток. В дальнейшем для приготовления раствора применяют пропорции, давшие меньше всего трещин.

Для придания глиняной массе подходящей текстуры и однородности ее замачивают, а затем протирают через сетку с ячейкой 5 мм.

При устройстве топки вместо песка требуется добавлять в огнеупорную глину шамотный порошок 1:3 или 1:4. Можно использовать кладочный состав, приготовленный в заводских условиях.

Для кладки дымоходов и дымооборотов в пределах дома применяют известково-цементную или известково-песчаную смесь. В сооружении трубы выше кровли используют цементный раствор или известково-цементный состав.

Базовые принципы порядковой кладки

Для устройства русской печи рекомендуется использовать полнотелые огнеупорные кирпичи без трещин и сколов. Толщина зазоров между соседними рядами, заполненная раствором – от 0,5 до 0,8 см.

Различные отделы печи могут производиться кладкой в целый кирпич, поставленный на ребро или уложенный плашмя, а также в ½ (равно ширине) или ¼ (равно ребру) кирпича.

Перевязка углов выглядит чаще всего как поочередное переплетение двух сторон – «ложка» (длинного ребра) и «тычка» — короткого ребра

Предлагаем с помощью схем и описания познакомиться с порядковой кладкой русской печи. Размеры предлагаемого варианта – 1,45*1,28 м (то есть 6 кирпичей в дину и 5 – в ширину).

Схема русской печи в разрезе в двух основных позициях. Кладка производится в 32 ряда, первый – на уровне пола, последний – перед дымовой трубой

Фундамент закладывают в грунте, от которого зависит конструкция сооружения. На глубине 12 см от пола укладывают двухслойную гидроизоляцию (например, 2 куска толя).

Схемы кирпичной кладки в разрезе. До уровня пола выкладывают два ряда кирпичей в положении плашмя – это верхнее перекрытие фундамента

Первый слой кладки печи тоже состоит из кирпичей, уложенных плашмя.

1-4 ряды выкладывают согласно ниже приведенным схемам, при этом в 4-ом ряду потребуется закрепить стальные полосы и поддувальные дверцы (3 штуки).

5 ряд отличается установкой колосниковой решетки, которая необходима для удаления золы из варочной топки в поддувальный проем. Под следует выкладывать только из огнеупорного кирпича.

Схема 5 ряда и схема 6-11 рядов:

6-11 ряды выкладывают по одной схеме с некоторыми отличиями:

6 ряд – установка основной дверки топки,

10 ряд – установка поддувальной дверки для малой топки,

11 ряд – колосниковая решетка для удаления золы из малой топки.

12-17 ряды – дополнительные монтажные работы:

12 ряд – дверца малой топки,

13 ряд – варочная 2-конфорочная плита из чугуна (0,71*0,41 м), материал – огнеупорный кирпич и стальные полосы для усиления. После этого выкладывают арочные проемы внутренней, а затем и внешней варочных камер,

15 ряд – огнеупорные кирпичи ставят в положение на ребро, устанавливают дверцу для варочной камеры (0,45*0,45 с защелкой), остальные кирпичи кладут плашмя, перемежая со стальными полосами.

17 ряд – выкладывают из уложенных плашмя кирпичей, затем 5 рядов – патрубок, при этом между последним рядом и потолком прокладывают лист асбеста.

Схемы рядов с 12 по 17 (3-3), с 17 по 22 (4-4), с 22 по 27 (5-5):

Выше основной конструкции печи проходит труба, выложенная в 5 кирпичей (положение плашмя). Для прочности ее соединяют в перевязку. Таким образом, получается 32 ряда.

Печь с водогрейным котлом и лежанкой

Кроме простейшего варианта с двумя топками возводят своими руками сложные русские печи с лежанкой, котлом для нагрева воды, с подтопком или камином. Рассмотрим порядовку популярного решений, которое можно применить для самостоятельного строительства.

Порядовка значительно упрощает кладку, так как графическое изображение и описание каждого ряда показывает, чем именно отличается предыдущий ряд от последующего, какие элементы необходимы на всех этапах.

Рассмотрим схемы для строительства русской печи с котлом, созданные в компьютерной программе.

1 ряд задает расположение всей конструкции, его делают сплошным из огнеупорного кирпича, уложенного плашмя.

Перед кладкой необходимо сделать разметку, возвести фундамент, положить слой гидроизоляции. Лучше сначала разложить все элементы на сухую, чтобы уточнить размеры печи

2 ряд – начало строительства отсеков.

Сначала выкладывают кирпичи, составляющие стенки печи, затем – черед внутренних перегородок. Кирпичи следует класть строго по рисунку, вымеряя каждый ряд уровнем

3 ряд – оформление двух камер, прочистной и поддувальной.

Напротив камер устанавливают чугунные дверцы. Для фиксации применяют проволоку, которая одним концом заводится в ушки изделий, другим – закладывается в швы между кирпичами

4 ряд – закрытие пода.

Одна камера внутри конструкции – под – закрывается уложенными плашмя кирпичами. Таким же образом перекрываются внутренние каналы у стенок

5 ряд – колосник.

Большой топливник оснащают колосниковой решеткой, на этом же этапе устанавливают еще одну дверцу – для малого топливника. Внутреннюю кладку осуществляют шамотным кирпичом без применения раствора

6 ряд – водогрейный бак.

Бак прямоугольной формы, изготовленный из оцинкованной стали и предназначенный для нагрева воды, устанавливают сбоку, но так, чтобы подход к нему был открытым

7 ряд – усиление боковой стенки.

Стяжку стенки производят стальной полосой. Одновременно устанавливают дверку для основной топки и колосник – для малой. Зазоры на внутренней кладке увеличивают теплоотдачу

8 и 9 ряд – выведение каналов.

Выполняется кладка внутренних каналов строго по схеме и по уровню. Здесь же производят установку еще одной дверцы – уже для малой топки

10 ряд – объединение сводов основной и малой топок.

Здесь же сплошняком выкладывается дно горнила. Бак для нагрева воды полностью закрывается. Открытыми оставляют только отверстия для прохождения нагретого воздуха к варочной камере

11 ряд – установка варочной плиты.

Лучшее место для монтажа – на краю передней стенки, над дверцами в обе топочные камеры. Для фиксации плиты подходит стальной уголок 50*50 мм. В задней части – колосниковая решетка

12-13 ряд – оформление стенок варочной плиты.

На этом этапе начинается строительство дымоотвода. Между дымоходом и горнилом следует установить металлическую заслонку, при необходимости закрывающую отверстие

14 ряд – вход в трубу.

Начинается оформление канала для отвода дыма. Отверстие в него открывается с помощью заслонки, установленной вертикально. Продолжается подъем стенок горнила

15 ряд – свод варочной камеры

Направление кладки меняется – она идет на сужение, чтобы сформировать и перекрыть варочную камеру. Появляются очертания дымоходной трубы

16 ряд – усиление стенок.

Кладка производится по принципу 15 ряда, но для надежности конструкции в швы закладывают стальные пластины со стопорными элементами на концах

17 ряд – установка металлических деталей.

Производят стяжку задней стенки металлической полосой, еще больше сужают свод варочной камеры, над варочной плитой устанавливают стальные опоры для последующей кладки – уголок и полосу

18 ряд – свод горнила.

Для создания арочной конструкции свода применяют или шаблон, или металлическую раму. Кирпичи выкладывают на длинное ребро – ложок. Варочную плиту закрывают

19 ряд – усиление внутренней перегородки.

Для усиления, как и обычно, используют стальную планку. По периметру свода выкладывают стенки, которые будут служить бортиками для дальнейшей засыпки

20 ряд – засыпка песком.

Пространство над горнилом полностью засыпается чистым просеянным песком, который необходимо осторожно утеплить. Засыпка повышает теплоемкость камеры для выпекания хлеба

21 ряд – основание лежанки.

В задней части утрамбованный песок и прилегающие к своду стенки полностью закрывают кладкой – это основание будущей лежанки, спереди сужают перетрубье

22 ряд – установка в дымоход металлической детали.

Чтобы увеличить время нагрева, сдерживать тепло и иметь возможность перенаправлять газы, в дымоход устанавливают металлический элемент с отверстием

23 ряд – дверца дымохода.

Для чистки дымохода необходимо специальное отверстие, закрывающееся дверцей, которая фиксируется на проволоку. Продолжается выведение перетрубья

24 ряд – монтаж заслонки.

Заслонка необходима для регулировки тяги и в горниле, и в топках. Сначала устанавливают полотно, по которому она движется, а затем и саму задвижку

25-26 ряд – сужение кладки.

Два ряда выкладывают почти одинаково, главная цель – перекрыть пространство над установленной задвижкой и сформировать верхнюю часть печи

27-29 ряд – соединение перетрубья и дымохода.

Кладка основных частей закончена, продолжается строительство трубы – до уровня разделки. Часть дымохода, проходящую через перекрытие, укрепляют не глиняным, а цементным раствором

Дымоход выводят через чердак на кровлю, там обустраивают выдру и гидроизолируют прилегающую зону, чтобы между трубой и кровельным материалом не было зазоров.

Главное при строительстве – соблюдать порядовку русской печи и следить за качеством используемых материалов.

Рекомендации печников по эксплуатации

Эффективность сгорания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, которые со временем от перепада температур могут деформироваться. Поэтому придется не только производить чистку, но и замазывать трещины, чтобы не образовывался конденсат и теплоемкость конструкции не упала.

Это происходит очень просто, вот пример: вокруг задвижки со временем образовался зазор шириной всего 2 мм. Оказывается, за час он пропускает целых 15 м³ нагретого до температуры 90-100 °С воздуха, то есть примерно около 10 % всего тепла, исходящего от печи.

Потери тепла увеличиваются до 40 %, если просто открыть дверцу, и на 20-25 %, если подавать воздух через поддувало

Ремонт и чистка печей производится один раз в году, перед отопительным сезоном. Но дымоходы нуждаются в очистке гораздо чаще – примерно 2-3 раза за сезон. Перед началом топки удаляют золу с колосниковой решетки, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо заготавливают заранее, так как поленья должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Сырые дрова не рекомендуют использовать, так как испаряющаяся влага оседает на стенках и смешивается с сажей.

Лучше, если дрова будут одинаковой длины и толщины не более 10 см. Так они прогорят одинаково быстро и равномерно, что важно для нагревания кирпичей

Обычно процесс топки занимает от 1,5 до 2 часов.

Дрова укладывают в топочной камере рядами или клеткой, с небольшим расстоянием между поленьями. Важно, чтобы они сгорели одновременно, так как жара при этом будет больше.

Длительное время топить печь для повышенного прогревания не рекомендуют. Так можно спровоцировать появление трещин, вследствие чего потребуется сначала косметический, а потом и капитальный ремонт – кладка заново.

Для растопки обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открывают все заслонки, вьюшку, дверцу

Как только дрова воспламеняться, топку закрывают, а поддув открывают. Тягу регулируют положением задвижки или вьюшки.

Еще несколько полезных рекомендаций:

• Ярко-красное пламя и черный дым говорят о недостатке воздуха – приток необходимо увеличить.
• Белое пламя и гул в трубе – избыток воздуха, лучше немного прикрыть поддувало.
• Шевелить поленья можно только после того, как они основательно прогорят и образуют пустоши, пропускающие воздух.
• Головешки проталкивают в центр раскаленных углей, чтобы они скорее прогорели.
• Как только угли перестанут гореть синим пламенем, их распределяют по поду, придвинув ближе к устью.
• Для страховки от угарного дыма трубу не закрывают еще на протяжении 10 минут, чтобы исключить попадание угарного газа в помещение.

Если печь топят каменным углем, то растапливать ее рекомендуют все же дровами.

Производя отделку наружных стенок, помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Выводы и полезное видео по теме

Видеомакет русской печи с порядовкой:

Процесс разборки старой и строительства новой печи:

Один из вариантов русской печи с порядовкой:

Если правильно построить русскую печь, то можно получить сразу и почти «вечный» отопительный прибор, и прекрасное кухонное оборудование для приготовления пищи. Однако для этого устройство должно полностью соответствовать порядовке, а технология укладки кирпичей и замешивания раствора – общепринятым нормам.

А перед тем, как сделать проект русской печи, лучше проконсультироваться с квалифицированными печниками.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите, как строили русскую печку у вас на даче или в загородном доме. Задавайте вопросы, делитесь информацией, полезной для заинтересованных темой посетителей сайта, размещайте тематические фото.

устройство, схема, пошаговая инструкция и прочее

Если вами принято решение возводить русскую печь своими руками и нет возможности выполнять работы под руководством опытного печника, то важно очень тщательно изучить все нормативы и неуклонно им следовать. Несмотря на то что традиционная русская печь имеет сравнительно простую конструкцию, это очень ответственное сооружение. Печные работы и завершённая конструкция должны соответствовать установленным требованиям СП 7.13130.2013 и СНиП III-Г.11–62.

Содержание

• 1 Русская печь в доме: достоинства и недостатки

• 2 Устройство и принцип действия конструкции, схема

• 3 Подготовка к строительству

  • 3.1 Выбор кирпича

  • 3.2 Необходимые инструменты

  • 3. 3 Выбираем место для будущего проекта

• 4 Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

  • 4.1 Правильный дымоход

• 5 Отделка: варианты, фото

• 6 Вводим печь в эксплуатацию: просушка и пробная топка

  • 6.1 Чистка печи

• 7 Видео: технология строительства

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

Традиционная конструкция русской печи

К достоинствам печи относят следующие параметры:

• Долговечность.
• Пожарная безопасность.
• Теплоёмкость (медленное остывание).
• Приготовление пищи без контакта с огнём.
• Сравнительно небольшая стоимость.

К недостаткам относят:

• Относительно низкий коэффициент полезного действия (не более 30%).
• Неэкономичный расход топлива.
• Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
• Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
• Невозможность наблюдения за пищей в процессе приготовления.

Посуда с едой ставится на раскалённые угли около открытого огня

Устройство и принцип действия конструкции, схема

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

• По размерам — маленькие, средние и большие.
• По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
• По форме свода — купольные, бочкообразные, и трёхцентровые.

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

На схеме обозначены основные элементы русской печи

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Элемент печи	Материал
Кладка печи и дымохода	· кирпич глиняный
Под и свод (футеровка)	· тугоплавкий кирпич · огнеупорный кирпич
Облицовка	· штукатурка · изразцы · натуральный камень
Огнезащитная изоляция	· кирпич глиняный · асбестовый картон · асбестоцементные теплоизоляционные плиты · минераловатные плиты и др.

Состав кладочного раствора выбирают для каждого вида кирпича разный.

Вид кирпича	Раствор
Глиняный кирпич	глинопесчаный
Тугоплавкий кирпич	тугоплавкая глина и песок
Огнеупорный кирпич	огнеупорная глина и шамотный порошок

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.

Необходимые инструменты

Перед началом печных работ необходимо подготовить следующие инструменты:

1. Линейка.
2. Строительный карандаш.
3. Мастерок (кельма).
4. Кирка.
5. Резиновая киянка.
6. Строительный уровень.
7. Отвес.
8. Болгарка.
9. Ёмкости для раствора.
10. Строительный миксер, если раствор замешивается самостоятельно.
11. Расшивка, если не предполагается дальнейшая отделка печи.

Выбираем место для будущего проекта

Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:

• Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
• Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
• Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
• Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.

Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:

1. Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
2. Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
3. Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
4. Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
5. Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.

Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.

На рисунке представлены порядовые схемы для возведения классической русской печи с лежанкой (32 ряда)

Согласно порядовым схемам поэтапно начинаем возводить печь:

1. На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.

   Подготовка фундамента

2. Глиняный кирпич предварительно смачивают водой. Первый ряд начинается от уровня чистого пола. Его выкладывают цельными кирпичами, предусматривая по углам перевязку со вторым рядом при помощи трёхчетвертных кирпичей. По три штуки таких кирпича укладывают в каждый угол первого ряда. Толщина швов кладки в обоих направлениях не должна превышать 5 мм, раствор распределяют по всей поверхности кирпича. Очень важно соблюдать горизонтальность кладки, проверяя её строительным уровнем ряд за рядом.
3. Второй ряд выкладывают цельными кирпичами, оставляя промежуток для окна подпечья. Если последующая отделка печи не предполагается, то одновременно выполняют расшивку швов и очищают кирпич от раствора влажной тканью. Начиная со второго ряда вертикальность поверхностей и углов проверяют отвесом.

   При помощи расшивки кладка приобретает аккуратный вид

4. Между третьим и четвёртым рядом предусматривают перевязку по углам, четвёртый ряд выкладывают полностью цельными кирпичами. Крайние к проёму кирпичи стёсывают для опирания на них свода подпечья.
5. С пятого ряда начинают выкладывать по заранее подготовленной деревянной опалубке свод подпечья. Швы свода от одной пяты до другой должны быть перевязаны, кирпичи должны быть плотно прижаты друг к другу, почти впритирку. В восьмом ряду выкладывается последний (замыкающий) ряд свода из стёсанных кирпичей.
6. Стенки печи выкладывают в один кирпич с перевязкой до десятого ряда, в нём же предусматривают площадку для подшестка. Пространство над сводом подпечья засыпают на всю высоту стенок песком или битым стеклом для того, чтобы печь давала больший жар.

   Песок используют речной промытый

7. Одиннадцатый ряд выкладывают аналогично предыдущим, он служит покрытием для подшестка.
8. В двенадцатом ряду выкладывается под. Его выкладывают огнеупорными кирпичами без раствора, зазоры потом засыпаются песком. В левой части пода предусматривают отверстие для углей.

   Применение огнеупорного кирпича

9. Далее начинается кладка горнила, все части которого выкладываются из огнеупорного кирпича. Швы для огнеупорного кирпича делают не больше 3мм. Сначала кирпичи кладут на ребро по внутреннему контуру горнила. Стенки горнила рекомендуется делать в 3/4 кирпича с перевязкой. Для прочности кладки кирпичи, которые расположены в двух передних углах, стёсывают под углом 45°. Между этими углами вставляют деревянную опалубку.
10. С шестнадцатого ряда начинают выкладывать свод горнила, пространство между сводом и стенками засыпают песком. Кладку свода начинают с краёв, продвигаясь к середине. Для проверки рядов кладки используют шпагат, который закреплён на опалубке в центральной точке свода.

    Использование деревянной опалубки при кладке свода

11. Далее в виде арки выкладывают окно шестка.
12. При кладке двадцатого ряда возводят стенки печи, уменьшая пространство над шестком.
13. Двадцать пятый ряд укладывается аналогично десятому с перевязкой швов, при этом пространство над шестком ещё раз уменьшают, формируя перетрубье.
14. В двадцать втором ряду перетрубье уменьшают ещё больше и закладывают канал самоварника.
15. В двадцать третьем ряду предусматривают место для скопления сажи и проём для очистки.
16. С двадцать четвёртого ряда перетьрубье начинают перекрывать, предусматривая проём для вьюшки. Напротив проёма устанавливают дверку, через которую вьюшку можно открыть и закрыть.

    Установленная металлическая вьюшка

17. В двадцать девятом ряду канал самоварника соединяют с перетрубьем.
18. В тридцать втором ряду цельным кирпичом полностью перекрывают перетрубье, оставляя одно отверстие, которое закрывают задвижкой. После того как задвижка установлена, переходят к кладке дымохода. Деревянные опалубки снимают через 5–6 дней после того, как раствор наберёт необходимую прочность.

    Задвижка предназначена для регулирования степени горения топлива в печи

Правильный дымоход

Традиционная русская печь в большинстве случаев снабжена прямым дымоходом, через который продукты горения выходят на улицу напрямую. Оптимальным сечением дымохода для русской печи считается 260×260 мм.

Высота дымовой трубы определяется в зависимости от её расстояния до конька по горизонтали:

Расстояние дымовой трубы от конька	Высота дымовой трубы относительно конька
менее 1,5м	Не менее 0,5 м над коньком
от 1,5 м до 3 м	Не ниже уровня конька
более 3 м	Не ниже линии, проведённой от конька вниз под углом 10° к горизонту

Дымоходу необходимо обеспечить достаточную устойчивость, т. к. на него, помимо внутренних процессов (перегревы, конденсат, замораживание, оттаивание), влияют также внешние факторы (ветер, снег, осадка фундамента). Поэтому важно ещё на этапе проектирования учесть все нюансы и возможность усиления конструкции.

Требования, которые необходимо учесть при устройстве дымохода:

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

• Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
• Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
• Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
• Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Роспись печи красками

Использование натурального камня в отделке печи

Художественная отделка изразцами

Печь оштукатурена и побелена известью

Печь аккуратно сложена из кирпича с расшивкой швов

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.

Вводим печь в эксплуатацию: просушка и пробная топка

Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.

После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.

Первая растопка печи производится в следующей последовательности:

1. При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
2. Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
3. Степень горения в печи следует регулировать задвижкой.
4. После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
5. Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.

Чистка печи

Перед началом сезона внутренние поверхности печи нужно очищать кочергой от сажи и золы. Дымоход чистят чаще, по мере загрязнения. При правильном устройстве и правильной эксплуатации печи сажа почти не образуется, но для предотвращения её образования печь всё-таки рекомендуется периодически протапливать дровами из осины или ольхи.

Видео: технология строительства

Если учесть все нормы и правила при устройстве русской печи, правильно её эксплуатировать и проводить периодические осмотры, она прослужит вам долгие годы, будет качественным источником тепла, помощником в приготовлении пищи и создаст неповторимый русский колорит и уют в доме.

• Автор: Марина Cеменова
• Распечатать

Здравствуйте! Меня зовут Марина. Мне 25 лет. У меня два высших строительных образования.

Оцените статью:

(36 голосов, среднее: 3.9 из 5)

Поделитесь с друзьями!

выбор модели и отделки

Раздел с заказом русских печей и отопительных агрегатов.

Русские печи, самые известные печные конструкции. Они служат как для обогрева помещения, так и для приготовления пищи. Главной особенностью печи является арочный свод русской печной камеры. Сделать это непросто, требуется большая подготовка. Обычно арочный свод засыпают песком и кладут пару рядов кирпича. Таким образом, получается полноценная кровать. В настоящее время существуют различные вариации печей. Можно сделать русскую печь с потопом и печью. Можно добавить печь и теплозащитные экраны с обеих сторон. Как и в случае с отопительными печами, можно укладывать змеевик в топочную камеру. В этом разделе вы можете найти конструкции известных печников — Подгородникова, Кузнецова.
Заказ русской печи

считается одним из самых сложных. Необходимо правильно спроектировать все каналы и обязательно режимы работы печи. Традиционная
Русская печь
-большая камера сгорания, расположенная на уровне пояса. Механизм основан на типе колпачка.

Когда делали кладку русскую печь

, обычно пристраивали потоп с варочной поверхностью. Таким образом, пространство под русской печкой теперь можно было сделать пронизанным отопительными каналами, повысив тем самым КПД печи.
Купив проект русской печи
, вы увидите, что заказ идет в двух видах, изометрическом и параллельном проекциях, последний очень удобен для точного определения размера кирпича.

Многие печники

не умеют класть русские печи из-за сложности конструкции свода. Свод делают либо из арочного кирпича, либо распиливая его.

Особое место в Русская печь

занимает кровать, это характерный признак только
Русская печь
… Прежде чем ставить
Русская печь
, необходимо разработать правильный проект с расположением всех элементов русской печь и расположение камер. При
печной кладке
обязательно
услуги печника

Русская печь — Теплушка 2

Подгородников И.С. с небольшими изменениями

Russian stove 2

Stove with stove bench, for cooking food

Русская печь 3

Oven with 5 and 10 channels, hob and bed

Русская печь: фотогалерея строения

Начинается кладка печи, сбоку располагается печь с печкой. Печь планируется под штукатурку, но в свод, а также в некоторых других местах стоит вставить резные кирпичи. Лучше всего подойдет сочетание белой печи и резного кирпича. Воздуховоды устанавливались под отопительным щитком печки с печкой. Воздухопроницаемость тепла повысит температуру в доме. Здесь часто выключают свет, а газовый котел подключат к электричеству. Работы ведутся с местной глиной, ее замачивают и фильтруют, песок в обязательном порядке просеивают. Работы ведутся красным кирпичом, подбирается хороший — но работы эти очень утомительны.

Задняя стенка печи 280 мм, 125 мм засыпка песком и еще 125 мм. Дымоход был сложен в один метр кирпича, затем сначала была установлена ​​временная железная труба, чтобы печь просыхала — в это время были и топки печи. Русская печь работала отлично, ничего другого автор и не ожидал, а вот печка с печкой немного капризничала. Посушить стоит, тяга есть, но не такая хорошая, как ожидалось. Для работы будет необходим плиткорезный станок, а также хорошим помощником в работе будет камнерезный станок с мокрой резкой.

Проблемы с этой печкой начались с удлинения трубы: автор делал это трижды, а также трижды пробивал колпак. В этой ситуации печка то работает, то есть обратная тяга. В прошлый раз было удлинение трубы высотой выше конька — стало 960 мм на цоколе параллельно коньку, жестянки поставили, чтобы ветром не задуло. Проблемы топки с плитой решит установка дефлектора. Есть опасения, что в трубе сильное давление на топку. Как только сняли вытяжку, печка сразу заработала. От печи был сделан разрез 250 мм.

Стоит отметить и повторить слова в тысячный раз: лучшей русской печи для приготовления пищи и спального места еще не придумали. Несмотря на большие габариты печи, при правильном растопке топлива для нее нужно немного. В результате установки дефлектора духовка с плитой стали работать идеально. Щит после нагрева огненный, такой щит долго не остывает, а постель долго остается теплой. Дрова прогорают мало, при первой закладке топка не должна быть заполнена до отказа, топка не забита полностью, труба и поддувал во время топки должны быть прикрыты, поддувал при этом полностью закрыт. Рядом с плитой нет металлического основания. 9№ 0010

Деревянная опалубка свода устанавливается на полосы шириной 60 мм: приподнимая фанерные куски, опалубка выдвигается. Рейки набиты мелкими гвоздиками. Армирование сделано стекловолокном.

Оштукатуривание печи гипсовой штукатуркой. Раньше их всегда делали на известково-гипсовом растворе. Печь сушили 4 раза в день, дрова подкладывали в топку небольшими порциями, дрова мелко рубили. Сушка заняла 10 дней.

Похожие статьи:

• Кирпичная печь с хлебной камерой: интересная постройка для дома
• Русская печь с лежанкой из царского кирпича: пошаговое строительство
• Строим двухэтажную конструкцию камина печь
• Русская печь «Теплушка»: строим в деревянный дом

Русская печь 5

Русская печь с камином

Русская печь 6

Русская печь с варочной поверхностью

Фундамент

возведение фундамента и приобретение материалов. Хотя фундамент под конструкцию лучше закладывать еще на этапе формирования фундамента под дом. Однако они не должны быть связаны.

Отдельностоящий фундамент под русскую печь с зазором не менее 5 см — сюда насыпается влажный песок и утрамбовывается Источник chertegnik.ru

Если так случится, что печь нужно возводить в уже перестроенном дома, то следует вырезать пол до основания, сделать опалубку и залить бетоном, если нужно, то с армированием. В зависимости от места расположения печи, в устройстве ее фундамента есть следующие нюансы:

• Если русская печь будет стоять у внутренней стены с неглубоким цоколем, то обе подошвы должны быть на одном уровне, а верхняя площадка для печи остается на 14 см ниже чистового пола.
• Если печь планируется разместить у несущей стены на заглубленном ленточном фундаменте, то котлован под основание печи расширяют, устраивают песчано-гравийный слой с утрамбовкой и заливают в опалубку бетоном . При этом зазор между двумя фундаментами в 5 см засыпается песком, боковые стены, направленные внутрь дома, оформляются кирпичной кладкой. Заглубление подошвы должно быть не менее полуметра.

Фундамент под печь в углу — по обеим сторонам от него является основанием дома Источник remont-system.ru

• При расположении конструкции в проеме несущего проема стены, то прерывистый нижний обод соединить стальными полосами (толщиной 6 мм и шириной 60 мм), надев их на концы бревен с обеих сторон и стянув их болтами (диаметром 16 мм). Получившийся проем обрамляют деревянными рейками, получившийся зазор (вырез) должен быть 5 см.

Когда вы определились с местом и фундаментом, вы можете.

Drawing-plan of the Russian stove in different angles Source kaminproekt.ru

Russian stove 7

Russian stove with fireplace

Русская печь 8

Русская теплушка Игорь Кузнецов.

Камин и кровать.

Russian stove 10

With ducts and fireplace

Благодаря русской печке можно готовить еду, обогревать комнату, лечить Диван).

Двухколпаковые печи Подгородникова: Особенности конструкции

Такое устройство, также известное как русская теплушка, имеет преимущества перед другими отопительными приборами. Основной идеей его автора было сделать холодную нижнюю камеру частью дымохода. Дым попадает в него через отверстия в очаге.

Эта конструкция более компактна, чем традиционная русская печь. Благодаря своим техническим особенностям она способна равномерно прогреть все помещение, при этом воздух в нижней части помещения с обычной печкой остается холодным.

Размеры: 1660 мм * 1280 мм ПРИБОРЫ. Количество кирпичей: 1250pcs Режимы эксплуатации: -Summer -WINTER -RUSSIAN ГАЗА.0006 Отопительная печь Подгородникова отличается от обычной русской печи своими размерами, что позволяет возводить ее в помещении любой площади (она не занимает много места). Печка не только прогревает нижнюю часть помещения, но и нагревается быстро, в течение получаса, и готовить на ней можно сразу, не дожидаясь, пока дрова прогорят в горниле. Печь Подгородников рассчитана не только на дрова, но и на другой вид топлива. Существует несколько десятков различных конструкций этих печей, но наиболее удачной можно назвать печь «Теплушка-15». Russian stove Oven with 5 channels, firebox and hob
Dimensions: 1270mm * 2040mm Heated room: 45 кв.м. Количество кирпичей: 1650шт Режимы работы: Летний (только печь), Зимний (5 каналов, кровать или их комбинация) Схема газового потока: канал			4000 rubles
Dimensions: 1280mm * 1860mm Cooking chamber размеры: 1060мм * 820мм Отапливаемое помещение: до 35 кв. м. Количество кирпичей: 1350шт			4000 руб.
Dimensions: 1800mm * 2300mm Cooking chamber dimensions: 1070mm * 510mm Отапливаемое помещение: до 100 кв.м. Количество кирпичей: 2820шт Режимы работы: -Летний (только плита) -Щит левый (5 каналов), щит правый (5 каналов), их вместе -Русская печь -Кроватка — Щиты, лежанка, русская печь Схема газоходов: канал			8000 руб. необходимы, но и металлическая фурнитура: Дверца топки. Размеры 25х21 в количестве 1. Дверка для топки размерами 25х14 в количестве 3. Колосник для печи 25х25 — 1. Гребца на полу 30×25 — 2. Просмотр — 1. Летний клапан — 1. Вентиляционный клапан — 1. Расходочный Дэймпер 40×32 — 1. Два бернища Hob 71×41 — 1. 717171. коробка — 1. Строительный материал для печи Подгородников теплушка: Кирпич рядовой — 800 шт. Кирпич огнеупорный — 80 шт. Большие гвозди 20-150 шт. Уголки стальные разного размера — 3 шт. Лента металлическая — 7 шт. Квадратные шайбы — 10 шт. Печь-теплушка имеет размеры 1 м 29 см х 1 м 29 см. Присущая печам высота составляет 32 ряда кирпичей, то есть 2 м 24 см. Такая усовершенствованная русская печь способна обогреть помещение площадью 35 м². Стержень печи Подгородникова выполнен на готовом сухом растворе «Плитонит», отличающемся огнеупорностью. Печные ордера изготавливаются на глиноцементной смеси, которую замешивают из цемента, глины и песка в соотношении 1:2:7. русская плита 4 Духовка с дверной и стеклянной дверью
DIMENSION 60 кв. м. Количество кирпичей: 1540шт Режимы работы: -Летний (только печь) -Зимний -Русская печь Схема подачи газа: комбинированная			4500 руб.
Размеры: 1910мм * 1400мм Размеры варочной камеры: 770мм * 510мм Отапливаемое помещение: до 35 кв. м. Количество кирпичей: 1700ps Режимы эксплуатации: -FIREPLACE OPEN -FIREPLACE Закрыто -Russian GASPLACE			9.ELSE 9007.			Русская печь «Теплушка» — одна из самых функциональных отопительно-варочных печей. С помощью такой печи можно легко обогреть относительно большое жилое помещение, а также приготовить много вкусных и питательных блюд. Духовки «Теплушки» отличаются размерами и функциональностью. Некоторые содержат только варочную камеру, аналог обычной русской печи, и нижнюю топочную камеру. В других также установлена ​​плита. Некоторые печи имеют отдельные топливные камеры для работы печи в разных режимах. Однако есть печи, в которых функции топливных камер совмещены и за счет этого они более просты в эксплуатации. Основой данного проекта является печь И.В. Кузнецова РТИК 5, которая, в свою очередь, является усовершенствованным вариантом печи «Теплушка-15» И.С. Подгородников. Эта печь является одной из самых востребованных конструкций в серии «Русские Теплушек». Преимущество печи в том, что она имеет несколько режимов работы. Во-первых, это топка летнего типа. Горячие газы при открытом «летнем» клапане можно направлять прямо в трубу, не нагревая нагревательную камеру. Во-вторых топка зимняя. В этом случае газы прогревают камеру нагрева и только потом уходят в трубу. Следующий режим — печь для выпечки. Топливо, сгорающее в топливной камере, нагревает варочную камеру. При этом герметичная дверца варочной камеры должна быть обязательно закрыта. Чтобы в варочную камеру поступало больше тепла, необходимо убрать решетку между топливной и варочной камерами. После того, как духовка прогрета и варочная камера прогрета, в ней можно испечь хлеб и приготовить пищу. «Теплушка» можно топить по-русски, при открытой дверце варочной камеры. В этом случае топливо размещается на решетке в нижней части варочной камеры, а дверца топки открывается. Если основная дымовая заслонка закрыта, а вентиляционный клапан открыт, дым будет выходить через открытую дверцу варочной камеры в дымоход. Если открыть главный вентиль и закрыть вентиляционный вентиль, пока дым не пойдет в помещение, будет прогреваться и дно печи. Печь имеет размеры у основания 1270х1660 мм. Его высота 2 м 10 см по лицевой стороне печи и 1 м 47 см над лежанкой. Теплоотдача не менее 4500 Вт с двухтактной топкой. Площадь отапливаемого помещения до 35-40 м2. Если вы хотите узнать больше об этой печи, посмотрите обучающее видео, представленное здесь. Основная информация по этой печи с подробным описанием каждого ряда находится в проекте. Для того, чтобы отобразить проект в полноэкранном режиме, нажмите на иконку, расположенную в правом верхнем углу проекта. В открывшемся окне вы можете ознакомиться с проектом и скачать его в формате PDF . По ссылке ниже вы можете скачать проект в виде ZIP -архив, содержащий PDF и DOC версии проекта. Скачать проект — Русская печь «Теплушка» 1270х1660 мм. Download Ya.Disk zip (pdf, doc) DropBox zip (pdf, doc) If there неработающие ссылки, пожалуйста, сообщите нам об этом в комментариях.
90 Размеры:0072 Отапливаемое помещение: до 40 кв.м. Размеры варочной камеры: 700мм*380мм Количество кирпичей: 1200шт			3500 руб.
Dimensions: 2190mm * 2170mm Отапливаемое помещение: до 80 кв.м. Размеры варочной камеры: 890мм * 510мм Количество кирпичей: 2700шт			7000 рублей
Размеры: 1910мм * 1660мм Отапливаемое помещение: до 65 кв.м. Количество кирпичей: 1700 шт			5000 руб.
Размеры: 1280мм * 1280мм Отапливаемое помещение: до 30 кв.м. Number of bricks: 1150pcs Gas flow diagram: SDG			3500 rubles
Dimensions: 2420mm * 2040мм Отапливаемое помещение: 60 кв.м. Количество кирпичей: 3380шт Режимы работы: Камин, Русская печь, Отопительная печь режим по каналам Схема газоснабжения: канал			9000 рублей

устройство, схема, пошаговая инструкция с фото и видео и т.д.

При упоминании русской печи возникают ассоциации со сказками и волшебством. А еще – с невероятно вкусными и ароматными блюдами и теплой атмосферой. Поразительно, что огонь его простого очага не угас даже в нашу технологическую эпоху. Благодаря возрождению индивидуального строительства этот замечательный отопительный агрегат до сих пор в почете у владельцев загородных домов. Сделать его своими руками, имея под рукой подробную инструкцию, будет не так уж и сложно.

Содержание

• 1 Почему русские печи так популярны

  • 1.1 Преимущества и недостатки (таблица)

• 2 Особенности устройства и конструкции

• 3 Размеры, чертежи и заказы

  • 3.1 Фотогалерея: примеры рисунков и компоновок

  • 3.2 Чертеж и заказы на русскую печь (фотогалерея)

• 4 Инструменты и материалы

• 5 Подготовительные мероприятия

  • 5.1 Выбор сиденья

  • 5.2 Строительство фундамента

  • 5.3 Как приготовить раствор

• 6 Кладка русской печи: пошаговая инструкция

• 7 Установка дымохода

• 8 Способы украшения русских печей

  • 8.1 Как украсить русскую печь (фотогалерея)

• 9 Процедура запуска отопителя

• 10 Несколько советов по безопасной эксплуатации

• 11 Видео: создаем русскую печь из кирпича своими руками

Почему так популярны русские печи

Невероятная «жизнеспособность» русской печи заключается в ее функциональности – она используется и как агрегат для приготовления пищи, и как отопительный агрегат, причем последний, вопреки распространенному мнению, отнюдь не является основным функция. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду теплоемкости русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор также играет в пользу прибыльности. Конструкция может оставаться теплой в течение всего дня, поэтому для поддержания температуры в комфортных пределах не требуется много дров. Здесь нельзя не упомянуть о чрезвычайно удобной конструкции с лежанкой или банями.

Конструкция русской печи уникальна с точки зрения создания кулинарных шедевров. Широкий температурный градиент печи очень удобен в использовании во время приготовления пищи. При необходимости для получения быстрого нагрева чугунок с содержимым перемещают ближе к очагу. Если требуется уменьшить интенсивность кипения, то его отодвигают на периферию, ближе к бортам. Кстати, русская печь обладает уникальной способностью, которой нет ни у одного другого отопительно-варочного агрегата. Стены и свод печи, нагретые до высокой температуры, способны поддерживать очень высокую температуру даже после полного выгорания топлива. Испускаемые поверхностью инфракрасные лучи позволяют долго запекать или тушить изделия, получая ни с чем не сравнимый вкус и аппетитную румяную корочку. Преимущество этого способа приготовления заключается в том, что он не соприкасается ни с огонь или газообразная среда, поэтому ни о каких канцерогенах не может быть и речи.

На сегодняшний день русская печь представляет собой чрезвычайно функциональную каменку с печью, водонагревателем и местом для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

• Наличие плиты и затопления. Варочная панель встраивается прямо в корпус печи, получая так называемую шестерку, которая в канонической модели выполнялась глухой.
• Размещение на задней стороне печи-камина, выходящей в соседнее помещение. Практичность этого способа чрезвычайно высока, так как при наличии двух отопительных приборов нет необходимости строить отдельные дымоходы и фундаментные плиты.
• К печке прилагается черновик или топчан. Они по-прежнему, как и прежде, повышают комфортность и удобство отопительного устройства, хотя размеры современных лежанок не идут ни в какое сравнение с размерами традиционных печей, которые были рассчитаны на 3-4 человека.

Интеграция каменки в массив русской печи не только расширила ее кулинарные возможности, но и дала возможность нагревать боковую нагревательную плиту и нижнюю часть конструкции . По этому фактору различают агрегаты с боковым нагревом, которые используются для обогрева соседнего помещения, а также теплогенераторы с нижним нагревом. Наличие затопления в последнем позволяет утеплять стены, находящиеся ниже уровня очага. За счет увеличения теплоотдачи появляется возможность обогреть помещение с увеличенной площадью без необходимости расширения габаритов прибора.

Нижнее отопление значительно увеличивает тепловые характеристики

Преимущества и недостатки (таблица)

Кроме того, русская печь потребует от хозяйки умения обращаться с хваткой, сковородой, кастрюлями и чугуном, а это понравится далеко не каждой современной женщине. Если вы готовы мириться с мелкими неудобствами, то этот буквально сказочный агрегат сможет отблагодарить хозяина не только теплой и вкусной едой, но и здоровым сном, а также замечательными оздоровительными процедурами.

Смотрите также пошаговую инструкцию, как построить печь-голландку самостоятельно: https://aquatechn.com/en/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html .

Устройство и конструктивные особенности

Построенная по всем канонам, печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

1. Вар. Углубление в основании печи предназначено для хранения и сушки дров. Сегодня многие владельцы отказываются от подполья для упрощения и удешевления строительства и делают это напрасно. Более удобного и практичного места для топлива найти невозможно.
2. Печка-холодная ниша для хранения посуды.
3. Шесть — плоская горизонтальная поверхность перед тиглем. Здесь можно оставить вытащенную из очага еду, чтобы она долго была горячей. Существуют конструкции печей, в которых в этом месте оборудуется варочная панель.
4. Под или лещ — дно печи (варочной камеры), расположенное под небольшим уклоном в шест. Отклонение от горизонтали к выходу позволяет легко перемещать тяжелые чугуны.
5. Тигель — внутреннее пространство печи, выполняющее одновременно функции топки и варочной камеры. Как и в случае с Орешником, потолок печи имеет уклон в сторону выхода. Это позволяет задерживать горячие газы под сводом, чтобы они успели прогреть массив отопителя. Между подом и подом находится заглушка, или заглушка, — своеобразная переходная зона между горизонтальными участками печи с разной температурой.
6. Наружная труба такая же, как и град. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымоход.
7. Самоварник (по-другому сальник) представляет собой узкий канал, выходящий непосредственно в дымоход, который предназначен для соединения самоварной трубы. В современных печах загрузочная камера не оборудована.
8. Вертикальный дымоход над шахтой
9. Вид — люк, которым полностью перекрывается дымоход. Через смотровое окно имеется доступ к вентилю 10, регулирующему тягу в топке.
10. Клапан дымохода
11. Лежак.

На другой иллюстрации хорошо видна структура внутренних камер конструкции. Печь, которую можно увидеть на нижнем рисунке, предназначена для сушки фруктов, грибов и ягод. Как видите, толщина стенки между нишей и горнилом не больше кирпича, что фактически превращает печь в подобие современных печей шведских дровяных теплогенераторов.

Устройство внутреннего пространства русской печи

Огромное влияние на работу отопительного прибора оказывают заглушки, являющиеся своеобразным рекуператором: поступающий поток воздуха нагревается дымовыми газами. Перемешивания не происходит из-за разной плотности газа, и эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Во избежание турбулентности поверхности града и бровей сделаны максимально гладкими. В противном случае турбулентность унесет часть кислорода, что повысит газогенерирующую способность обогревателя.

Кислород, поступающий в топку, способствует интенсивному горению топлива. При этом нагретые газы устремляются к своду топки. За счет его наклона в сторону устья и небольшой гайки, препятствующей свободному выходу газов наверх, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует строго придерживаться основных размеров.

Кроме того, вращающиеся струи длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счет чего увеличивается полнота сгорания топлива. Обогреваемый свод и стенки варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в тигле. Что касается насадки, то она выполняет не только функцию экономайзера тепла, но и позволяет сохранять еду горячей весь день. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной ставней.

Благодаря особенностям дымохода печь долго остается теплой

Как видите, дым из русской печи имеет минимальный температурный градиент. Постоянство температуры нагретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что мельчайшие частицы топлива сгорают в тигле без остатка. И здесь проявляется еще одно важное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате безусловно присутствует, а вот что касаемо сажи и нагара, то они практически не оседают на стенках топки — только чистить придется несколько раз за всю жизнь.

На нашем сайте большое количество инструкций по самостоятельному монтажу печей различной конструкции и сложности, в том числе печи Кузнецова: https://aquatechn.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya- по изготовлению.html.

Размеры, чертежи и заказы

Есть много вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры рисунков и компоновок

Русская печь: чертежи и заказы

Чертеж русской печи с нижним нагревом

Чертеж русской печи с варочной поверхностью

Чертеж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель – построить практичный и функциональный агрегат с печкой и баком отопления, который удовлетворит любого владельца загородного жилья. Ниже вы можете ознакомиться с его чертежами и заказами, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядок ввода агрегата в эксплуатацию.

Чертеж и заказы на русскую печь (фотогалерея)

908:40

Улучшенный чертеж русской печи

Рисунок и заказ

Порядок русской печи: 1 — 24 ряд

Порядок: 25 — 31 ряд

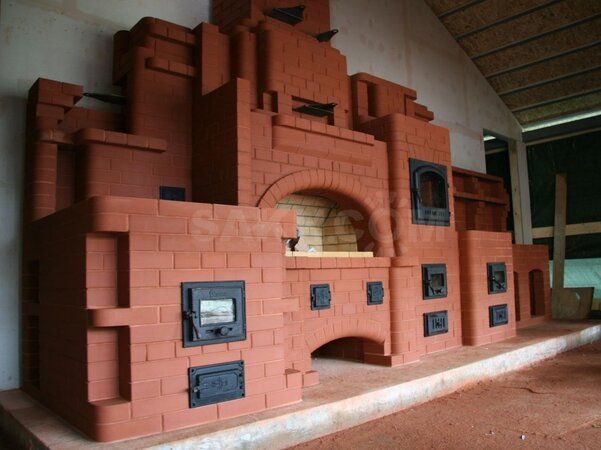

Готовая печь

Инструменты и материалы

Чтобы построить русскую своими руками, не нужно покупать никаких специальных инструментов. Тем не менее, подготовьте все необходимое заранее – это сэкономит время и поможет правильно организовать работу. Вот что вам нужно в первую очередь:

• Пара разноразмерных мастеров из нержавеющей стали.
• Расшивка швов, если планируется такой вид отделки.
• Молот-кирка Мейсона.
• Резиновый молоток.
• Угловая шлифовальная машина (болгарка) с отрезным кругом.
• Электродрель с набором сверл.
• Инструмент для контроля точности кладки (уровень, отвес, уголок и швартовный шнур).
• Ножницы для работы с металлом.
• Емкости для смешивания раствора.
• Сетка для просеивания глины и песка.
• Рулетка.
• Плоскогубцы.

Сегодня в продаже можно найти печное литье любого типа и назначения

Перечень материалов:

• Кирпич красный (марка не ниже М-150) — 1900 шт.
• Песок — 300 кг.
• Клей (максимально жирный) — 250 кг.
• Базальтовый картон или другой негорючий герметик.
• Рубероид для гидроизоляции фундамента.
• Варочная панель с двумя конфорками размером 400х700 мм.
• Дверцы печи размерами 250х210 мм и 250х180 мм.
• Решетка 200х280 мм — 2 шт.
• Решетка 250х380 мм.
• Дымовая заслонка 180×260 мм.
• Двери чистящие 130×130 мм — 2 шт. и 130х200 мм — 1 шт.
• Поддувальная дверь — 250х150 мм.
• Демпфер тигля — 380х450 мм.
• Бак водогрейный 120х280х500 мм.
• Уголок стальной с полкой 60 мм — 1,5м.
• Металлический лист толщиной 5 мм.

Кроме того, необходимо позаботиться о материалах для возведения фундамента – щебне, песке, цементе и досках для возведения опалубки.

Подготовительные работы

На этапе подготовки к строительству выбирают место для сооружения печи, монтируют надежный фундамент и готовят рабочий раствор.

Выбор посадочного места

Место установки русской печи в первую очередь зависит от особенностей помещения. В деревянном доме между обогревателем и стенами здания должен быть обеспечен воздушный зазор шириной не менее 40 см . Кроме того, участки с повышенной температурой нагрева должны быть дополнительно защищены негорючими материалами, например, базальтовыми плитами. Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям отопительного агрегата, что необходимо для их периодической ревизии. Если предполагается установка печи в стене между двумя помещениями, то проем защищают каменной кладкой, отделяя его от дерева прокладкой из негорючего материала.

Варианты возможного расположения печи в доме

Отопительный агрегат лучше всего разместить так, чтобы его можно было отапливать из кухни или крыльца, а лежанку или камин можно было вывести в гостиную или спальню.

Конструкция фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, ее фундамент должен обеспечивать устойчивость и надежность всей конструкции. Для обустройства фундамента нужно вырыть котлован глубиной от 0,5 до 0,7 м. Естественно, в рыхлых и неустойчивых грунтах этот параметр нужно будет увеличить.

На дне ямы делается подушка из дренажных материалов. Для этого яму засыпают слоем песка в 150-200 мм, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, небольшим сапогом или битым кирпичом, приподняв дно котлована еще на 100–150 мм. Поверхность дополнительно обрабатывается трамбовкой, а затем выравнивается тонким слоем песка, который также подвергается отсыпке.

Проект фундамента для русской печи

Подушка из песка и гравия укрывается влагозащитным материалом, поверх которого устанавливается опалубка из обрезных досок. Во избежание вытекания цемента через щели короба его стенки закрывают полиэтиленом.

Бетон для фундамента должен иметь следующий состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя . Раствор доводят до густоты сметаны, а затем заливают до половины высоты опалубки. После этого бетон штыковают и на его поверхность укладывают армирующую сетку. Далее каркас до края заливается бетоном и выравнивается поверхность с помощью длинного правила.

Бетонное основание оставляют на несколько дней до полного схватывания бетона, после чего накрывают рубероидом.

Как приготовить раствор

Чтобы работа была в удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнить швы и не прилагать чрезмерных усилий при укладке кирпича. Кроме того, смесь не должна трескаться при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом – сравняв параметры теплового расширения кладочного раствора и кирпича. Конечно, можно купить в строительном магазине специальную смесь для кладки печей, но настоящая русская печь должна быть сделана из экологически чистых материалов, не так ли? И на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

При подборе правильных пропорций возникает определенная трудность, связанная с различными жирами глины. Хотите узнать секрет решения без взлома? Это довольно просто — нужно взять самую жирную глину, добавив к ней до 3 частей песка .

Для приготовления раствора глину очищают от посторонних компонентов, сучки разминают и замачивают в холодной воде на 24 часа. После этого его тщательно перемешивают с песком, доводя до полужидкой консистенции.

Для приготовления оптимального раствора делают несколько миниатюрных замесов с разным содержанием песка, фиксируя пропорции на бумаге. После этого из каждого образца формируют лепешки, которые оставляют на несколько дней до полного высыхания. Лучшим считается тот состав, который меньше всего растрескается в процессе сушки.

Не готовьте слишком много раствора. Дело в том, что при отстаивании он разделится на составляющие: песок осядет на дно. Повторного перемешивания глиняного состава не избежать, а это все лишняя трата времени и сил.

В нашей следующей статье вы найдете пошаговую инструкцию по строительству шведской печи с расчетами и заказом: https://aquatechn.com/en/otoplenie/pech-shvedka-svoimi-rukami.html

Кладка русской печи: пошаговая инструкция

Внешний вид будущей печи

Прежде всего, позвольте дать вам несколько советов, которые сделают работу проще, а возводимую конструкцию безопасной.

1. Используйте только качественный кирпич, в теле которого нет трещин.
2. При заполнении швов внутри не должно быть пустот и зазоров, а их толщина должна умещаться в пределах 5–8 см. Помните, что обмазывать стены глиной для их герметичности – не лучший вариант, так как снижается теплопроводность.
3. Кирпич перед кладкой рекомендуется замочить — в этом случае он не будет вытягивать жидкость из раствора.

Кирпич перед кладкой намокает по другой причине. При высыхании он будет обезвожен одновременно с раствором, что будет способствовать лучшему сцеплению и затвердеванию стен.

Чтобы конструкция была аккуратной, излишки глины, выдавленные из швов, нужно сразу отбирать, не допуская их высыхания. Стенки печи могут быть выложены кирпичом или в полкирпича, а внутренние камеры — в половину, а то и в четверть ее размера. Опытные мастера чаще всего возят печь средних размеров толщиной до 15 см, аргументируя это тем, что она быстрее прогревается и не требует дополнительного топлива для предварительного разогрева.

Укладку удобно вести, ориентируясь на заказ. Для этого схема распечатывается на отдельных листах бумаги, чтобы в процессе следовать выбранным инструкциям.

1. Первый ряд выложен с особой тщательностью, поскольку задает геометрическое соответствие и ровность конструкции. Начинающим печникам лучше обвести контуры топки мелом на основании, либо сначала сделать сухую кладку. При работе придерживаются следующего порядка: сначала выкладывают внешний периметр конструкции, а затем заливают по схеме порядовки.

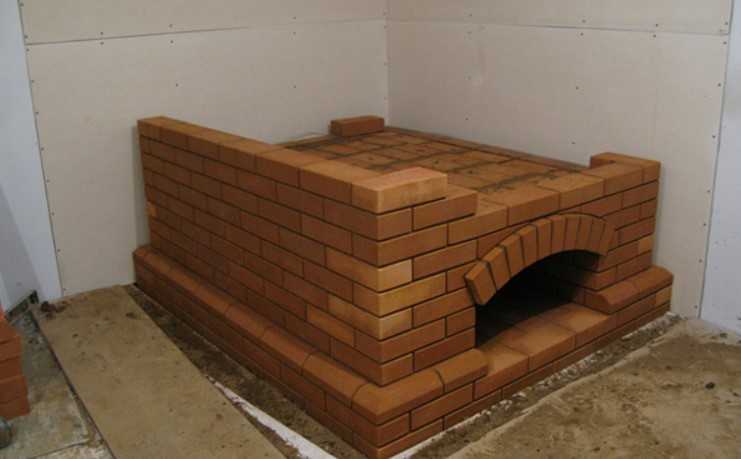

   Кладка 1-го ряда сплошная

2. Второй ряд начинает формировать стенки, очистку каналов и дна зольника.

   К кладке 2-го ряда начинают формировать внутренние камеры

3. Перед запуском третьего ряда установите дверку поддувала и люк камеры очистки. Кусочки стальной проволоки, одним концом прикрученные к дверным коробкам, а другим вставленные в межкирпичный шов, надежно зафиксируют их в кладке.

   Переход на 3-й ряд, установка чугунных дверей

   Чтобы места примыкания печного чугуна не треснули в процессе эксплуатации, металлические элементы можно обмотать асбестовым шнуром или щели заделать базальтовым герметиком.

4. Четвертый ряд закрывает полости, расположенные у стен, и образует перекрытие подового канала.

   4-й ряд кладки

5. Начиная пятый ряд, устанавливаем колосник и начинаем формировать топку. Часто для этой цели используется шамотный кирпич, растворенный на две части. На этом же уровне монтируется дверца малой топливной камеры, которая находится ниже подового канала.

   5-й ряд: установка колосника и топочной дверки

6. На шестом ряду уложить топку и смонтировать водонагреватель.

   Установка бака для воды в 6 ряду

7. Седьмой ряд. Установка решеток малой топливной камеры и большой топочной дверки. Правая стена стягивается металлической полосой, которая укладывается в шов и крепится к наружным краям кирпичей вертикальными крюками. Как и боковые поверхности печи, ее задняя стенка выкладывается насухо. При этом части топки, примыкающие к наружным стенам, делают с зазорами для улучшения теплоотдачи.

   Особенности кладки 7 ряда

8. Восьмой и девятый ряд продолжают наращивание внутренних каналов, а так же закрепление небольшой топочной дверки.

   Кладка 8 и 9 ряд

9. В десятом ряду соединяют своды обеих печей, при этом выкладывая дно печи. При этом отверстия каналов, расположенных у задней стенки, должны быть открыты. Здесь несколько кирпичей блокируют резервуар для воды.

   10-й у дна печи

10. На 11 ряду подготавливается основание под варочную поверхность, для чего над топочными дверцами монтируется стальной уголок. Кроме того, в задней части большой топки устанавливается колосник.

    11 ряд: монтаж варочной панели

11. 12-й и 13-й ряд — образуют основание дымохода и стенки варочной камеры (топки). Здесь устанавливается задвижка, которая будет перекрывать канал между основной камерой и дымоходом.

    12-й и 13-й ряд

12. На 14 ряду начинают обустраивать боковой проход от топки к дымовому каналу, наращивают стенки варочной камеры и делают отверстие под задвижку.

    14 ряд: формируем канал для отвода продуктов сгорания

13. С 15-го ряда начинают сужение кладки для перекрытия горнила и ведут к дальнейшей выгонке дымового канала.

    В 15 ряду начинают формировать основание свода печи

14. На 16-м ряду боковые стенки печи скрепляются металлическими полосами так же, как это было сделано с правым бортом агрегата в седьмом ряду.

    Особенности кладки 16 ряда

15. 17 ряд. Второй металлический уголок уложите над нишей варочной панели и оборудуйте боковые основания свода варочной камеры.

    Работы, выполняемые при кладке 17 ряда

16. На 18 ряду устанавливается куполообразный шаблон и выкладывается арочный свод топки.

    Арочный свод 18 ряда

17. В 19-м ряду металлическая полоса укрепляет стену в устье топки. Продолжайте наращивать боковые стены, необходимые для удержания обратной засыпки.

    Крепление металлической планки в 19 ряду

18. 20 ряд. Высоту стен увеличивают еще на один кирпич, после чего свод засыпают песком для лучшей теплоизоляции.

    После кладки 20-го ряда наружная сторона свода топки засыпается песком

19. 21-й ряд образует перекрытие печи. Здесь начинают сужать верхнюю трубу.

    21-й ряд: потолок, закрывающий засыпку печи

20. Для уменьшения расхода газа в 22 ряду установлен металлический лист с прорезанным круглым отверстием. Продолжайте уменьшать поперечное сечение кольца.

    Особенности устройства топки 22 ряда

21. В 23 ряду монтируется чистовая дверца в дымовом канале и увеличивается выходной канал.

    23 ряд: начало дымохода и обустройство прочистки дымохода

22. Начиная с 24-го ряда установить клапан для регулировки тяги.

    24-й ряд: клапан в сборе

23. 25-й и 26-й ряды нужны для перекрытия пространства над регулировочной заслонкой.

    Особенности порядка 25 и 26 ряда

24. С 27-го по 29-й ряд совмещены надтрубник и дымоход.

    Последние ряды топки объединяют дымоходом с дымоходом

После этого строительство печи считается завершенным. Осталось соорудить дымоход, после чего можно будет провести пробную топку.

Установка дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымохода любого стационарного твердотопливного агрегата, будь то голландка, шведка или какая-нибудь новомодная колпаковая печь рассчитываются с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с чертежа ниже.

Устройство дымохода для русской печи с заказами

В процессе работы рекомендуем соблюдать несколько простых правил:

• Устройство и место установки трубы для отвода продуктов горения должны соответствовать нормам действующие СНиП.
• При переходе с потолка на чердак труба должна утолщаться.
• Нижняя часть дымохода уложена на тот же раствор, что и печь.
• Внутреннее сечение дымохода должно соответствовать мощности каменки.
• Над крышей сделан дымоход на растворе с добавлением цемента.
• Места прохода трубы через перекрытия изолируются негорючими и гидроизоляционными материалами.

В процессе работы с помощью уровня или отвеса постоянно контролируют геометрию конструкции и отклонение от вертикали.

Способы отделки русской печи

Отделка русской печи производится несколькими способами:

• кирпичная кладка;
• штукатурка;
• керамическая плитка или плитка.

Кладка самый простой способ, что неплохо для современных интерьеров. Главное, такой способ отделки нужно планировать с самого начала, так как эстетика оформления напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если стоит цель построить русскую печь по старинным канонам, то ее следует обмазать специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Такая побелка экологична, безопасна для окружающих. Кроме того, благодаря ей готовится основа для окончательного оформления – росписи. Узоры, которыми покрываются стенки печи, могут повторять национальный орнамент или сюжеты из сказок, представлять собой цветочные завитки, стилизацию под гжель, хохлому и т. д. – все зависит от настроения и предпочтений хозяина. Широкий выбор штукатурных смесей позволяет заменить старый состав на более современный «короед» или «барашек».

Для керамической плитки используются только термостойкие виды плитки – терракота, майолика, термостойкий клинкер или керамогранит. Кроме того, русские печи часто выкладывают изразцами. Учтите, что хоть отделка керамической плиткой и является одним из самых красивых и практичных способов отделки, после нее в дизайне начинает проявляться надменность и роскошь «голландок», что не всем понравится.

Чем украсить русскую печь (фотогалерея)

Украшен расписной керамической плиткой

Укладку плитки можно делать не широкой, а с широкими декоративными полосами

Плиточная отделка

Печь, облицованная изразцами, часто начинает напоминать стильную «голландку».

Традиционный способ отделки – побелка

Роспись — традиционный способ украшения русской печи

Если вы планируете не расшивать кладку, а облицовывать ее керамической плиткой или штукатуркой, то обязательно закрепите металлическую сетку на поверхности стен. В противном случае декоративная отделка при нагреве конструкции отвалится.

Порядок запуска каменки

Построив печь, ни в коем случае нельзя спешить пробовать ее отопительные способности в полную силу. С ним нужно обращаться бережно и бережно, так как при интенсивном нагреве стенки, расположенные ближе к очагу, будут высыхать гораздо быстрее, чем удаляемые поверхности. Разница в тепловом расширении влажных и сухих материалов довольно значительна, поэтому есть риск появления трещин в местах стыков. Во избежание неприятностей все отверстия печи открываются и просушиваются в естественных условиях в течение двух недель.

В связи с необходимостью постоянной просушки печи ее строительство рекомендуется начинать в теплое время года.

Для ускорения процесса удаления влаги или при просушке конструкции при неблагоприятных погодных условиях в топку и топку можно поместить тепловентилятор или мощную электрическую лампу. При этом дверцы печи закрыты, а каналы оставлены открытыми.

Очаг зажигается только после полного высыхания стен

Печь запускается только после окончания периода предварительной сушки. . Для этого в течение первых двух суток в агрегат закладывают не более 3-4 кг дров, ежедневно в течение декады добавляя по 1 кг топлива. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Нагреватель несколько раз тестируют на половинной мощности, а затем проверяют работу агрегата на максимальных оборотах. Во время «обкатки» поверхность стен необходимо осмотреть на наличие трещин и их возможное увеличение. Заделать появившиеся изъяны можно только после того, как печь несколько раз расплавится на полную мощность.

Несколько советов по безопасной эксплуатации

1. После длительного простоя обязательно проверьте все видимые поверхности на наличие плотных соединений. Появившиеся трещины необходимо заделать глиняным раствором.
2. Перед каждой топкой проверяйте наличие тяги. Если дым из топки идет в помещение, печь ни в коем случае нельзя эксплуатировать. Возможно, один из клапанов закрыт или требуется прочистка дымохода.
3. Закрыть вид можно только после полного прогорания дров.
4. Рекомендуется удалять сажу изнутри печи в начале каждого сезона. На самом деле печь очень слабо загрязняется и после постройки не потребует чистки в течение нескольких лет. Однако все зависит от дымности и качества используемого топлива.

Видео: создаем русскую печь из кирпича своими руками

Правильно и аккуратно построенная русская печь не только обеспечит помещение комфортным теплом, но и создаст неповторимый оригинальный стиль, такой родной и близкий, что любой гость будет навсегда очарован и покорен интерьером вашего дома. Если использовать грелку еще и для приготовления пищи, то можно в полной мере ощутить вкус и аромат настоящих русских пирогов, ежедневных щей или ароматной тушеной каши.

Кладка своими руками лучшие заказы и схемы

Строительство печи в частном доме ответственное и требующее мастерства мероприятие, которое рекомендуется проводить под руководством опытного печника . Только он знает, как построить русскую печь: выбрать правильную схему кладки, подобрать кирпич, приготовить раствор.

Даже небольшие просчеты в заказе могут обернуться плачевным результатом, поэтому необходимо соблюдать правила проведения работ и нормативные требования в строительстве.

Содержание статьи:

• Устройство русской печи
• Строительство: подготовка и кладка
  • Выбор места для кладки
  • Подготовка инструментов и материалов
  • Как приготовить раствор?
  • Основные принципы рядовой кладки
• Печь с котлом и лежанкой
• Рекомендации по эксплуатации
• Выводы и полезное видео по теме

Устройство русской печи

Размеры, форма и конструктивные особенности русской печи могут различаться. По одному из определений, это отопительно-варочная установка с 2-мя топками, которая помимо функций обогрева предназначена также для приготовления типовых блюд и выпечки хлеба.

Процесс сжигания дров в основной топке происходит следующим образом: газы, образующиеся при горении поленьев, поступают в 1 секцию подкамеры, затем через специальные отверстия — подтопки поступают во 2 секцию. После этого они перемещаются в верхнюю варочную камеру, откуда в сборный канал и в трубу.

Схема устройства русской печи. Основная топка нужна для зимнего отопления, малая используется для приготовления пищи в любое время года

При сжигании дров в малой топке дымовые газы сначала попадают в основную топку, из нее в трубу. Здесь можно использовать не только сухие бревна, но и кору, щепу, ветки и другие отходы.

Русская печь имеет массу достоинств, но имеет один заметный недостаток: тепло вырабатывается на уровне очага, то есть на расстоянии примерно 0,9м от пола, что препятствует прогреву нижней части помещения

Фундаментом для сооружения служит фундамент, обычно на 0,1 м больше дна русской печи. Здесь, внизу, подвал — свободное место для хранения кочерги, хвата, лопаток и прочего снаряжения.

Основной частью считается тигель — варочная камера с отверстием (горловиной) на лицевой стороне. Горловина может иметь прямоугольную или арочную форму. Через него внутрь тигля закладывается топливо (поленья) и ставится посуда с едой

Для кладки варочной камеры, и в частности свода, выбирают наиболее огнеупорный, отборный кирпич. Толщина стен определяет, как долго будет держаться тепло.

Тонкие стенки варочной камеры очень быстро нагреваются, но так же быстро и остывают. Стандартная толщина составляет 1 или ¾ кирпича. Передняя стена тоньше – ½ кирпича, как и перегородка перед топкой.

На дне варочной камеры находится под, для которого подойдет прочный гладкий кирпич. Часто ее укладывают всухую, без использования раствора, на подушку из крупнозернистого песка, в которую добавляют щебень, гравий или битое стекло. Настил очага делается с уклоном 3-5 см в сторону устья.

Форма свода влияет на степень прогрева и сложность кладки.

Например, полукруглые арки слабо нагреваются под и неравномерно отражают газы, но считаются более легкими в устройстве своими руками.

Плоские арки укладывать сложнее, для распределения нагрузки необходимо использовать стальные стяжки. Однако при такой конструкции днище сильнее прогревается.

Технология кладки свода русской печи может варьироваться, но чаще всего соблюдают следующее правило: выкладывать одновременно с 2-х сторон и заканчивать посередине. По центру укладывается замковый кирпич, для покрытия которого используется глиняный раствор.

Варочная камера устроена с учетом того, что топливо можно заложить близко к горловине — сгорание более эффективное. Горшки и подносы также ставят под устье

Если пекут хлеб, то подчищают — золу выкапывают, а остатки сметают.

Еще есть способ испечь хлеб без противней и форм, когда его кладут на специальную лопатку, слегка присыпают мукой, а потом «ставят в печь» — просто резким движением вываливают на под.

Строительство: подготовка и кладка

Чтобы обезопасить себя от разного рода рисков, связанных с пожаром, а также от претензий пожарной инспекции, рекомендуем при возведении объекта использовать нормы и правила, изложенные в нормативно-правовой документации состав:

• СНиП 41-01-2003 — раздел по отоплению;
• СНиП 23-02-2003 — по тепловой защите;
• СНиП 3-01-01-85 — общестроительные нормы.

Материалы для строительства печи также должны соответствовать нормам безопасности и противопожарным правилам.

Выбор места для кладки

Традиционно расположение печи выбирают таким образом, чтобы устье было обращено к окну и хорошо освещалось. Постройку можно расположить как в центре комнаты, так и у стены, в углу.

Если стены деревянные, то они должны быть защищены негорючим материалом — например, стальными листами или асбестовыми плитами. При этом кирпичную кладку следует располагать не ближе 0,2 м.

Расстояние между топкой и стенами помещения также необходимо для ежегодной ревизии, которую необходимо проводить перед началом каждого отопительного сезона

Иногда здание размещают в стене между двумя комнатами. Для защиты стены или перегородки можно использовать кирпичную кладку толщиной около 0,2 м или облицовку негорючим материалом.

Центральное расположение русской печи позволяет увеличить площадь обогрева: отапливаемая конструкция может отапливать сразу два смежных помещения, например, кухню и спальню

Этот вариант можно использовать, когда большая топка уходит в на кухню, маленькую — в соседнюю комнату. Раньше практиковалось в пятистенных домах с «летней» избойкой, в которой топка большой печи с лежанкой не использовалась в теплое время года.

Подготовка инструментов и материалов

Кладочные приспособления и инструменты готовятся заранее, чтобы не отвлекаться и не спешить с их поиском в самый неподходящий момент.

Основной инструмент печника:

Фотогалерея

Фото

Небольшим шпателем с ручкой набирается необходимое количество кладочного раствора и наносится на кирпич, равномерно распределяясь по поверхности. Удаляет излишки раствора, выступающие из швов.

Чтобы придать кирпичам нужную форму, подогнать их под определенные размеры или просто разделить пополам, используйте инструмент, одна сторона которого представляет собой обычный молоток, а вторая, с плоской ударной частью, напоминает кирку

Для придания кладке печи аккуратного вида используется небольшой, очень простой, но полезный инструмент — оклад. С его помощью оформляют горизонтальные и вертикальные швы, особенно если последующая облицовка плиткой не планируется.

Для правильной работы печи очень важно соблюдать ровность рядов или, наоборот, наклон под определенным углом. Для этого используется уровень, и его желательно использовать после укладки каждого ряда

Мастерок или кельма для распределения раствора

Молоток для отбивания кирпича

Металлическая строчка

Уровень строительный пузырьковый или лазерный

Также могут пригодиться отвес и строительный шнур — для точной подгонки углов и стен конструкции по вертикали правило для выравнивания фундамента, складной стальной метр для разметки и выравнивания. В целях безопасности рекомендуем перед работой надевать защитную одежду, удобную обувь и перчатки.

Материалы и их количество зависит от выбранной модели печи — с нагревательным щитком, лежанкой или варочной панелью.

Таблица необходимых материалов может выглядеть так:

Особое внимание следует уделить печным приборам из металла (сталь или чугун): дверцы, колосники, люки, вентили, заслонки, чугунные плиты

Преимущество превосходства чугуна над сталью очевидно: он не ржавеет, не выгорает, практически не деформируется под воздействием высокой температуры, долго сохраняет тепло.

При покупке дверей и задвижек убедитесь, что первые закрываются плавно и плотно, а вторые легко скользят в полотне. Раньше размеры устройств подчинялись стандартам, например, чистые двери имели размеры 112*150 мм. Сегодня можно найти оборудование различной формы, длины и ширины.

Как приготовить раствор?

По основному материалу растворы делятся на глиняные, цементные, известковые.

Клей считается традиционным и наиболее подходящим для монтажа такой части печи, как топка. Современные рецептуры, как правило, смешанного (комплексного) типа и помимо вяжущего компонента включают заполнители

При обозначении на первом месте стоит вяжущий компонент, на втором — заполнитель, например, 1:1 или 1:2. Комплексные растворы указываются в трех частях, например, 1:2:6, с двумя связующие в первую очередь, последний заполнитель. Марка цементных растворов зависит от марки используемого цемента.

Готовый раствор должен обладать следующими качествами:

• пластичность, удобная для нанесения и распределения;
• достаточно толстый, чтобы предотвратить растекание;
• нормальной плотности, не худая и не толстая.

Здесь действуют общие правила: слишком жидкие растворы считаются слабыми и недолговечными, а жирные растрескиваются после высыхания.

У опытных мастеров есть свои секреты приготовления печных растворов, многие из которых придерживаются традиций и используют проверенный веками знакомый состав глины и песка

Самое сложное в приготовлении глиняного раствора — найти подходящий сорт глины. Она должна быть жирной, чтобы состав получился эластичным, удобным для укладки и создания аккуратных ровных швов. Иногда на подбор правильных пропорций уходят годы — это еще одна причина работать под руководством опытного мастера.

Новички выбирают состав раствора опытным путем. Сначала глину перед замесом очищают от примесей, затем замачивают в воде на 24 часа.

Одни и те же порции глины смешивают с разными порциями песка, формируют лепешки и дают им высохнуть в течение 2-3 дней. В дальнейшем для приготовления раствора используют пропорции, дающие меньше всего трещин.

Для придания глиняной массе подходящей текстуры и однородности ее замачивают, а затем протирают через сетку с ячейкой 5 мм.

При устройстве печи вместо песка в огнеупорную глину требуется добавить шамотный порошок 1:3 или 1:4. Можно использовать кладочную смесь, приготовленную в заводских условиях.

Для кладки дымоходов и дымоходов внутри дома применяют известково-цементную или известково-песчаную смесь. При сооружении трубы над крышей используется цементный раствор или известково-цементный состав.

Основные принципы рядовой кладки

Для устройства русской печи рекомендуется применять полнотелый огнеупорный кирпич без трещин и сколов. Толщина зазоров между соседними рядами, заполненных раствором, составляет от 0,5 до 0,8 см.

Различные секции печи могут быть выполнены кладкой в ​​целый кирпич, уложенный на ребро или плашмя, а также в ½ (равный ширине) или ¼ (равный ребру) кирпича.

Перевязка углов чаще всего выглядит как последовательное переплетение двух сторон — «ложка» (длинное ребро) и «тычок» — короткое ребро

Предлагаем по схемам и описаниям ознакомиться с порядковой кладкой Русская печь. Размеры предлагаемого варианта 1,45*1,28 м (т.е. 6 кирпичей в дин и 5 — в ширину).

Схема русской печи в разрезе в двух основных положениях. Кладка производится в 32 ряда, первый на уровне пола, последний перед дымоходом

Фундамент закладывается в грунт, от которого зависит конструкция конструкции. На глубине 12 см от пола уложить двухслойную гидроизоляцию (например, 2 куска толя).

Схемы кладки секционные. Два ряда кирпичей уложены до уровня пола в плоском положении – это верхнее перекрытие фундамента

Первый ярус кладки печи также состоит из кирпичей, уложенных плашмя.

1-4 ряды выложить по схемам ниже, при этом в 4 ряду необходимо будет закрепить стальные планки и дверцы поддувала (3 шт.).

5 ряд отличается установкой решетки, которая необходима для удаления золы из варочной печи в отверстие поддувала. Под следует выкладывать только из огнеупорного кирпича.

Схема 5 рядов и схема 6-11 ряды:

6-11 ряды выкладываем по одной схеме с некоторыми отличиями:

6 ряд — установка основной дверки топки,

10 ряд — установка поддувальной дверки для малой топки,

11 ряд — решетка для удаления золы из мелкой топки.

12-17 ряды — допмонтажные работы:

12 ряд — дверца малой топки,

13 ряд — 2-конфорочная варочная панель из чугуна (0,71*0,41 м), материал — огнеупорный кирпич и сталь полосы для армирования. После этого выложите арочные проемы внутренней, а затем и внешней варочных камер,

15 ряд — огнеупорный кирпич кладут на ребро, устанавливают дверцу варочной камеры (0,45*0,45 с защелкой), остальные кирпичи кладут плашмя, чередуя со стальными полосами.

17 ряд — выложить из уложенных плоских кирпичей, затем 5 ряд — труба, при этом между последним рядом и потолком проложен лист асбеста.

Диаграммы рядов с 12 по 17 (3-3), с 17 по 22 (4-4), с 22 по 27 (5-5):

Над основной конструкцией печи проходит труба, облицованная 5 кирпичами (плоское положение). Для прочности его связывают с повязкой. Таким образом, получается 32 ряда.

Печь с котлом и лежанкой

Кроме самого простого варианта с двумя топками строятся сложные русские печи своими руками с лежанкой, котлом для нагрева воды, с затопкой или камином. Рассмотрим порядок популярных растворов, которые можно использовать для самостоятельного строительства.

Упорядочивание значительно упрощает кладку, так как графическое изображение и описание каждого ряда показывает, чем именно предыдущий ряд отличается от последующего, какие элементы необходимы на всех этапах.

Рассмотрим схемы постройки русской печи с котлом , созданные в компьютерной программе.

1 ряд задает расположение всей конструкции, выполнен полнотелым из огнеупорного кирпича, уложенного плашмя.

Перед укладкой необходимо сделать разметку, соорудить фундамент, положить слой гидроизоляции. Все элементы лучше сначала выложить на сухую, чтобы уточнить размеры топки

2 ряд — начало построения отсеков.

Сначала кладут кирпичи, из которых состоят стены печи, затем — ряд внутренних перегородок. Кирпичи следует укладывать строго по чертежу, измеряя каждый ряд уровнем

3 ряд — конструкция двух камер, очистки и поддува.

Напротив камер установлены чугунные двери. Для фиксации используется проволока, которая одним концом вставляется в ушки изделий, другим укладывается в швы между кирпичами

4 ряд ​​ — закрытие пода.

Одна камера внутри конструкции — нижняя — закрыта плоскими кирпичами. Таким же образом перекрывают внутренние каналы у стен

5 ряд — решетка.

Большая топка оборудуется колосниковой решеткой, на этом же этапе устанавливается еще одна дверца — для малой топки. Внутренняя кладка выполняется шамотным кирпичом без применения раствора

6 ряд — бак ГВС.

Бак прямоугольной формы из оцинкованной стали и предназначенный для нагрева воды устанавливается сбоку, но так, чтобы подход к нему был открыт

7 ряд — усиление боковой стенки.

Настенный соединитель изготовлен из стальной полосы. При этом устанавливается дверца для основной топки и колосник для малой. Зазоры в салоне увеличивают отвод тепла

8 и 9 ряд — выходные каналы.

Кладка внутренних каналов выполняется строго по схеме и уровню. Здесь же устанавливают еще одну дверцу — уже для небольшой топки

10 ряд — соединение сводов основной и малой топки.

Здесь дно топки выложено сплошным. Резервуар для воды полностью закрывается. Открытыми остаются только отверстия для прохода нагретого воздуха в варочную камеру.

11 ряд — установка варочной поверхности.

Лучшее место для установки на краю передней стены над дверцами обеих камер сгорания. Для крепления плиты подойдет стальной уголок 50*50 мм. Сзади — решетка

12-13 ряд — оформление стенок варочной поверхности.

На этом этапе начинается строительство дымохода. Между дымоходом и топкой установить металлическую заслонку, закрыв при необходимости отверстие

14 ряд ​​ — вход в трубу.

Начинается проектирование канала дымоудаления. Отверстие в нем открывается при помощи заслонки, установленной вертикально. Подъем стен топки продолжается

15 ряд — свод варочной камеры

Направление кладки меняется — она ​​сужается, образуя и перекрывая варочную камеру. Контуры дымохода Внешний вид

16 ряд — усиление стен.

Кладка выполняется по принципу 15-го ряда, но для надежности конструкции в швы уложены стальные пластины с замковыми элементами на концах

17 ряд — установка металлических деталей.

Задняя стенка стянута металлической полосой, дополнительно сужен свод варочной камеры, над варочной панелью установлены стальные опоры для последующей кладки — уголок и полоса

18 ряд — свод топки.

Для создания арочной конструкции используется либо шаблон, либо металлический каркас. Кирпичи укладываются на длинное ребро – ложку. Варочная панель закрытая

19 ряд — усиление внутренней перегородки.

Для усиления, как обычно, используйте стальной стержень. По периметру арки выложить стены, которые будут служить бортами для дальнейшей засыпки

20 ряд — засыпка песком.

Пространство над топкой полностью засыпается чистым просеянным песком, который необходимо тщательно утеплить. Наполнение увеличивает теплоемкость пекарной камеры

21 ряд — основание кушетки.

Сзади уплотненный песок и стены, примыкающие к своду, полностью покрыты кладкой — это основание будущей скамейки, спереди заужено

22 ряд — установка металлической детали в дымоход .

Для увеличения времени нагрева, сохранения тепла и возможности перенаправления газов в дымоход устанавливается металлический элемент с отверстием

23 ряд — дверца дымохода.

Для чистки дымохода необходимо специальное отверстие, которое закрывается дверцей, закрепленной на проволоке. Снятие затрубного пространства продолжается

24 ряд ​​ — установка затвора.

Заслонка необходима для регулировки тяги в тигле и в печах. Сначала устанавливают полотно, по которому он движется, а затем сам клапан

25-26 ряд — сужение кладки.

Два ряда выложены практически одинаково, основная цель — перекрыть пространство над установленной задвижкой и сформировать верх топки

27-29 ряд — соединение межтрубного пространства и дымовой трубы.

Кладка основных частей завершена, продолжается строительство трубы — до уровня разделки. Часть дымохода, проходящего через перекрытие, укрепляют не глиной, а цементным раствором

Дымоход выводят через чердак на крышу, там устраивают выдру и гидроизолируют прилегающую зону, чтобы не было щелей между трубы и кровельный материал.

Главное при строительстве соблюдать порядок русской печи и следить за качеством используемых материалов.

Рекомендации по эксплуатации

Эффективность сжигания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, способным со временем деформироваться от перепадов температур. Поэтому придется не только чистить, но и замазывать щели, чтобы не образовывался конденсат и не падала теплоемкость конструкции.

Это очень просто, вот пример: со временем вокруг клапана образовалась щель шириной всего 2 мм. Получается, что за час она пропускает целых 15 м³ воздуха, нагретого до температуры 90-100°С, то есть около 10% всего тепла, поступающего от топки.

Теплопотери увеличиваются до 40% при простом открытии дверцы и на 20-25% при подаче воздуха через поддувал

Ремонт и чистка печей производится один раз в год, перед отопительным сезоном. А вот чистить дымоходы нужно чаще — примерно 2-3 раза за сезон. Перед пуском топки с колосника удаляют золу, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо готовится заранее, так как бревна должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Не рекомендуется использовать сырые дрова, так как испаряющаяся влага оседает на стенах и смешивается с копотью.

Лучше, если дрова будут одинаковой длины и толщиной не более 10 см. Так они прогорают одинаково быстро и равномерно, что немаловажно для прогрева кирпича

Обычно печной процесс занимает от 1,5 до 2 часов.

Дрова укладывают в топочную камеру рядами или в клеть, с небольшим расстоянием между поленьями. Важно, чтобы они прогорали одновременно, так как жара будет больше.

Длительное время не рекомендуется топить печь на повышенный нагрев. Так вы можете спровоцировать появление трещин, в результате чего вам понадобится сначала косметический, а затем капитальный ремонт – снова кладка.

Для розжига обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открыть все заслонки, вид, дверца

Как только дрова загорятся, топка закрывается, а поддувал открывается. Тяга регулируется положением вентиля или вьюшки.

Еще несколько полезных рекомендаций:

• Ярко-красное пламя и черный дым указывают на нехватку воздуха — необходимо увеличить подачу.
• Белое пламя и гул в трубе — лишний воздух, лучше немного прикрыть продуванием.
• Перемешивать бревна можно только после того, как они полностью прогорят и образуют пустоши, пропускающие воздух.
• Головки втыкаются в центр горячих углей, так что они быстро сгорают.
• Как только угли перестают гореть синим пламенем, они распределяются по очагу, приближаясь к устью.
• Для страховки от угарного дыма трубу не закрывают еще 10 минут, чтобы предотвратить попадание угарного газа в помещение.

Если печь топится углем, то топить ее рекомендуется дровами.

При отделке наружных стен помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Выводы и полезное видео по теме

Видео макет русской печи с заказом:
