Строительные гвозди размеры: Размеры строительных гвоздей
гвозди строительные и проволочные, статус, таблица размеров, технические характеристики, длина, из какой стали делают
Строительные гвозди – это разновидность крепежного элемента. Конструкция этого изделия представляет собой стержень и шляпку. Некоторые производители могут нанести на стержень рельеф, благодаря чему удается улучшить соединение. Большим спросом пользуются строительные гвозди при ремонтных работах, которые используют, как профессиональные рабочие, так и обычный человек в быту. Такие крепежные элементы сегодня регламентированы ГОСТом, следовательно, для каждого вида имеются свои свойства и особенности применения.
Содержание
- 1 Описание гвоздь ГОСТ 4028—63
- 1.1 Технические характеристики
- 2 ГОСТ 4028-80
- 2.1 Размеры и диаметр строительных гвоздей
- 3 ГОСТ 283 75
- 4 Разновидности
Описание гвоздь ГОСТ 4028—63
Для таких изделий характерны одни и те же размеры диаметра строительных гвоздей, но при этом у них может быть различная длина.
Для получения изделия используют углеродистую сталь. После сверху их обработают при помощи тонкого слоя цинка.
Сфера применения таких гвоздей, как и шурупов TN 25, понятна из названия. Такие крепежные элементы активно задействуют при осуществлении внутренних строительных и отделочных мероприятий, где имеются нормальные показатели влажности, чтобы можно было устанавливать без покрытия. Если необходимо провести наружную отделку, то здесь е обойтись без оцинкованных изделий, так как для таких элементов свойственно негативное влияние осадков.
Как использовать гвозди для пневматического пистолета можно узнать из данной статьи.
На видео – описание производства тарных гвоздей по ГОСТу:
ГОСТ 4028—63 нашли свое применение при соединении элементов из дерева.
Если использовать гладкие изделия, то добиться качественного крепления в этом случае не получится. В тех местах, где уровень влажности превышает норму, не стоит использовать обычные крепежи маленьких размеров без защитного слоя. Причина в том, что на их поверхности быстро образуется ржавчина, а место, где они был установлены, становится ненадежным.
Дюбель бабочка для гипсокартона фото и другие данные можно посмотреть из данной статьи.
Технические характеристики
Таблица 1 – Технические характеристики
| Маркировка гвоздя | Диаметр стержня (d), мм | Диаметр шляпки (D), мм | Длина (L), мм | Высота шляпки (H) min, мм | |
| дюймы | мм | ||||
| 0,059×0,980 | 1,50×25,00 | 1,50-0,05 | 3,00 | 25,00-3,00 | 0,90 |
| 0,071×1,260 | 1,80×32,00 | 1,80-0,06 | 3,60 | 32,00-3,00 | 1,08 |
| 0,079×1,570 | 2,00×40,00 | 2,00-0,06 | 4,00 | 40,00-3,00 | 1,20 |
| 0,098×1,181 | 2,50×30,00 | 2,50-0,06 | 5,00 | 30,00-3,00 | 1,50 |
| 0,098×1,968 | 2,50×50,00 | 2,50-0,06 | 5,00 | 50,00-3,00 | 1,50 |
| 0,098×2,362 | 2,50-0,06 | 5,00 | 60,00-4,00 | 1,50 | |
| 0,118×2,756 | 3,00×70,00 | 3,00-0,10 | 6,00 | 70,00-4,00 | 1,80 |
| 0,118×3,150 | 3,00×80,00 | 3,00-0,10 | 6,00 | 80,00-4,00 | 1,80 |
| 0,118×3,543 | 3,00×90,00 | 3,00-0,10 | 6,00 | 90,00-6,00 | 1,80 |
| 0,138×3,543 | 3,50×90,00 | 3,50-0,10 | 7,00 | 90,00-6,00 | 2,10 |
| 0,157×3,543 | 4,00×90,00 | 4,00-0,10 | 8,00 | 90,00-6,00 | 2,40 |
| 0,157×3,937 | 4,00×100,00 | 4,00-0,10 | 8,00 | 100,00-6,00 | 2,40 |
| 0,157×4,724 | 4,00×120,00 | 4,00-0,10 | 8,00 | 120,00-6,00 | 2,40 |
| 0,197×5,905 | 5,00×150,00 | 5,00-0,10 | 10,00 | 150,00-6,00 | 3,00 |
| 0,236×7,874 | 6,00×200,00 | 6,00-0,10 | 12,00 | 200,00-6,00 | 3,60 |
ГОСТ 4028-80
Эти изделия относятся к оцинкованным.
Их можно применять при работу внутри или снаружи дома при сборке деревянных конструкций. Такие крепежные элементы гарантируют прочность и надежность соединения. Около шляпки гвоздя имеются неровности, которые улучшают качество сцепки. Для производства таких изделий используют углеродистую сталь, которая может противостоять ржавчине.
Размеры и диаметр строительных гвоздей
Таблица 2 – Размеры строительных гвоздей
| Размер | Диаметр гвоздя, в мм | Длина гвоздя, в мм |
| 1,2х16 | 1.2 | 16 |
| 1,2х20 | 1.2 | 20 |
| 1,2х25 | 1.2 | 25 |
| 1,4х25 | 1.4 | 25 |
| 1,6х25 | 1.6 | 25 |
| 1,6х32 | 1.6 | 32 |
| 1,6х40 | 1.6 | 40 |
| 1,6х50 | 1. 6 | 50 |
| 1,8х32 | 1.8 | 32 |
| 1,8х40 | 1.8 | 40 |
| 1,8х50 | 1.8 | 50 |
| 1,8х60 | 1.8 | 60 |
| 2х40 | 2 | 40 |
| 2х50 | 2 | 50 |
| 2х60 | 2 | 60 |
| 2,5х50 | 2.5 | 50 |
| 2,5х60 | 2.5 | 60 |
| 3х70 | 3 | 70 |
| 3х80 | 3 | 80 |
| 3,5х70 | 3.5 | 70 |
| 3,5х80 | 3.5 | 80 |
| 3,5х90 | 3.5 | 90 |
| 4х100 | 4 | 100 |
| 4х120 | 4 | 120 |
| 5х100 | 5 | 100 |
| 5х120 | 5 | 120 |
| 5х150 | 5 | 150 |
| 6х150 | 6 | 150 |
| 6х200 | 6 | 200 |
| 7,6х250 | 7. 6 | 250 |
| 8х250 | 8 | 250 |
| 8х300 | 8 | 300 |
| 8,8х250 | 8.8 | 250 |
| 8,8х300 | 8.8 | 300 |
ГОСТ 283 75
В этом случае осуществляется производство проволочных гвоздей. Для их получения задействуют специальное оборудование, которое может отличаться по показателям мощности, производительности и осуществляемым функциям.
Такие данные могут принимать следующие значения:
- диаметр проволоки – 1,2 — 9,0 мм.
- Длина гвоздя – от 12 до 320 мм.
- Мощность аппарата – 3 — 20 кВт.
Как использовать дюбель для крепления теплоизоляции можно из статьи.
Таблица 3 – Размеры гвоздей
| Диаметр стержня, d, мм | Длина гвоздя, L, мм | Диаметр головки, D, мм, не менее | Теоретическая масса 1000 гвоздей, кг |
| 1,8 | 35 | 3,6 | 0,704 |
| 2 | 40 | 4 | 0,989 |
| 2,2 | 45 | 4,4 | 1,311 |
| 2,2 | 50 | 4,4 | 1,49 |
| 2,5 | 50 | 5 | 1,916 |
| 2,5 | 60 | 5 | 2,302 |
| 2,8 | 65 | 5,6 | 3,162 |
| 3,1 | 65 | 6,2 | 3,933 |
| 3,1 | 70 | 6,2 | 4,195 |
| 3,1 | 80 | 6,2 | 4,787 |
| 3,4 | 80 | 6,8 | 5,744 |
| 3,4 | 90 | 6,8 | 6,456 |
| 3,8 | 100 | 7,6 | 8,93 |
| 4,2 | 100 | 7,9 | 10,801 |
| 4,2 | 110 | 7,9 | 11,888 |
| 4,2 | 120 | 7,9 | 12,975 |
| 4,6 | 130 | 8,8 | 16,853 |
| 5,5 | 140 | 10,5 | 26,075 |
| 5,5 | 160 | 10,5 | 29,803 |
| 6 | 180 | 11,5 | 39,837 |
| 7 | 210 | 13,6 | 63,131 |
| 7,6 | 230 | 14,9 | 81,908 |
| 7,6 | 260 | 14,9 | 92,626 |
| 8,8 | 260 | 17,4 | 123,874 |

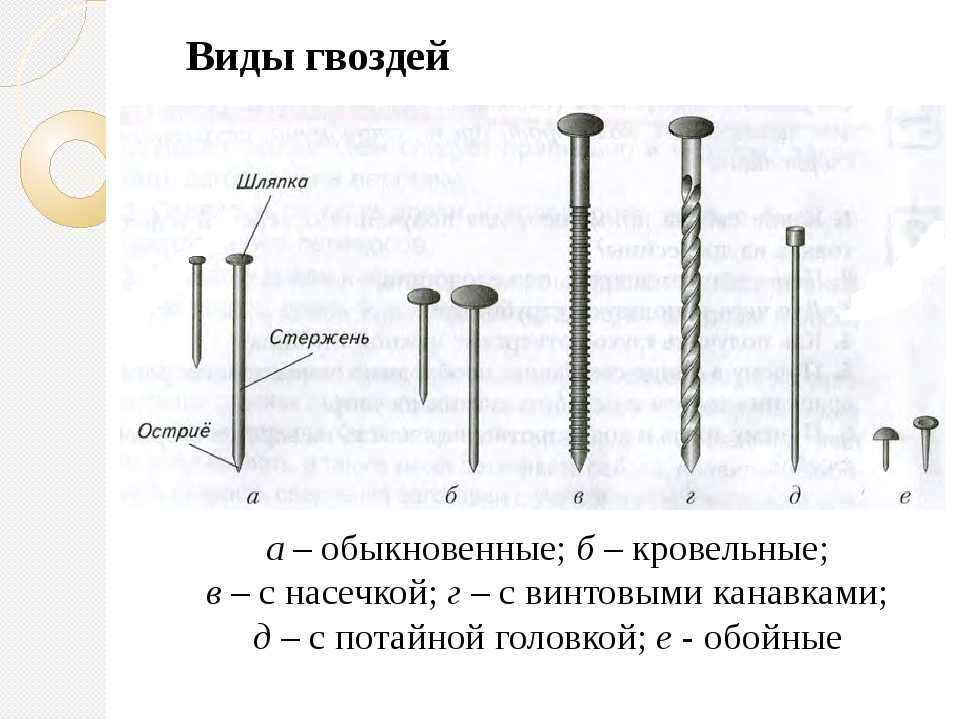

Разновидности
Строительные гвозди имеют очень обширную классификацию.
Благодаря этому удается понять, куда можно вбивать гвоздь, а где его поразить коррозия. Крепеж на строительных гвоздях очень часто относят к самым простым методам монтажа изделий. Но порой такой крепеж не всегда является прочным и долговечным. Возникнуть это может из-за неправильного обращения с крепежом. Профессиональные строители при работе задействуют только качественные гвозди, которые могут различаться по размеру и виду шляпки.
Как использовать кровельные саморезы по металлу со сверлом и какие у него размеры можно узнать из статьи.
Если посмотреть на строительный гвоздь, то у некоторых имеют место такие шляпки:
- с бороздками;
- гладкие;
- с винтом.
Еще такой элемент делится на следующие виды:
- Нержавеющие – они задействуются при крепеже деревянных досок.
- Оцинкованные – применяются при крепе бревен.
- Латунные – для бетонной поверхности.
- Пластиковые – для монтажа гипсокартонных листов.
Как происходит крепление профнастила саморезами на крыше можно узнать из данной статьи.
В зависимости от шляпки гвоздя изделие может быть:
- с широкой шляпкой;
- с узкой шляпкой;
- с плоской шляпкой;
- совсем без шляпки.
Саморезы желтые по дереву размеры и другие данные можно подчеркнуть из статьи.
Выделяют еще трефовые гвозди, которые имеют ложбинку по всей ножке.
И завершает классификацию строительных гвоздей следующие элементы:
- электрооценкованные;
- кислотоупорные;
- медные;
- с горячей оцинковкой.
Профилированный брус преимущества и недостатки, а так же другие характеристики можно узнать из статьи.
Какое количество бруса размером 150 на 150 на 6000 помещается в одном кубе можно узнать из данной статьи.
Как построить дом из профилированного бруса камерной сушки можно увидеть здесь: https://resforbuild.ru/leso-i-pilomaterialy/brus/profilirovannyj/suxoj-kamernoj-sushki-proizvoditel.
Читайте и о том, как и для чего применять строительные шурупы с потайной головкой гост 1145 80.
htmlЧаще всего специалисты рекомендуют свои людям гвозди последнего варианта. Они чаще всего применяются, когда выполняется крепеж основных конструкций, так как для этого материал не подвергается воздействию ржавчины. Однако использовать без оцинковки не стоит даже там, где имеется малейший контакт с водой. Для отделки внутри дома стоит использовать электрооцинкованные элементы. Такие изделия позволят крепко и надежно закрепить требуемые отделочные материалы.
Полезно знать и о том, как выбрать крепеж для гипсокартона.
Строительные гвозди – это очень надежные крепежные элементы, благодаря которым удается выполнить качественное соединение с различными поверхностями. Применяют их при выполнении различных работ: крепеж кровельных листов, отделочных материалов, при изготовлении мебели. Только правильно выбранное изделие гарантирует получения максимальных результатов, благодаря которым выполнять все работы по крепежу вам не нужно будет в течение длительного времени.
Размер строительных гвоздей — таблица.
📝 Главная » 🏡 Загород / Стройка » 🔨 Стройматериалы
Автор: Pavel Markovich
Гвозди проволочные круглого сечения изготавливаются с конической или плоской головкой в большом ассортименте (наиболее ходовые гвозди 40, 50, 60, 70, 80, 90, 100, 120, 150, 200 мм). Строительные гвозди изготавливаются согласно ГОСТ 4028-63, и ГОСТ 283-75.
ГОСТ – государственный стандарт, который определяет форму, конструкцию, размеры и иные нормы изготовления, технического контроля и упаковки изделий. Для метизов были созданы десятки ГОСТов.
В маркировке по ГОСТ 4028-63* «Гвозди строительные» тип головки обозначается буквами П (плоская) или К (коническая), а далее указываются размеры (диаметр и длина).
Стандартные размеры гвоздей выпускаемых на просторах СНГ:
| Диаметр, мм. | Длина, мм. |
| с плоской головкой | |
| 0,8 | 8; 12 |
| 1,0 | 16 |
| 1,2 | 16; 20; 25 |
| 1,4 | 25; 32; 40 |
| 1,6 | 25; 40; 50 |
| с конической головкой | |
| 1,8 | 32; 40; 50; 60 |
| 2,0 | 40; 50 |
| 2,5 | 50; 60 |
| 3,0 | 70; 80 |
| 3,5 | 90 |
| 4 | 100; 120 |
| 5 | 120; 150 |
| 6 | 150; 200 |
| 8 | 250 |
Теоретическая масса гвоздей:
| Размер гвоздей d x l, мм.  | Масса 1000 круглых гвоздей, кг. | Размер гвоздей d x l, мм. | Масса 1000 круглых гвоздей, кг. |
| 0,8 x 8 | 0,032 | 1,8 x 60 | 1,16 |
| 0,8 x 12 | 0,051 | 2,0 x 40 | 0,949 |
| 1,0 x 16 | 0,100 | 2,0 x 50 | 1,19 |
| 1,2 x 16 | 0,147 | 2,5 x 50 | 1,87 |
| 1,2 x 20 | 0,183 | 2,5 x 60 | 2,23 |
| 1,2 x 25 | 0,219 | 3,0 x 70 | 3,77 |
| 1,4 x 25 | 0,302 | 3,0 x 80 | 4,33 |
| 1,4 x 32 | 0,385 | 3,5 x 90 | 6,6 |
| 1,4 x 40 | 0,482 | 4,0 x 100 | 9,5 |
| 1,6 x 25 | 0,397 | 4,0 x 120 | 11,5 |
| 1,6 x 40 | 0,633 | 5,0 x 120 | 17,8 |
| 1,6 x 50 | 0,791 | 5,0 x 150 | 21,9 |
| 1,8 x 32 | 0,640 | 6,0 x 150 | 32,4 |
| 1,8 x 40 | 0,787 | 6,0 x 200 | 43,1 |
| 1,8 x 50 | 0,967 | 8,0 x 250 | 96,2 |
Гвозди имеют очень обширную классификацию. Благодаря этому удается понять, куда можно его вбивать, а где его поразить коррозия. Крепеж на строительных гвоздях очень часто относят к самым простым методам монтажа изделий.
Но порой такой крепеж не всегда является прочным и долговечным. Возникнуть это может из-за неправильного обращения с крепежом. Профессиональные строители при работе задействуют только качественные Г, которые могут различаться по размеру и виду шляпки.
Еще такой элемент делится на следующие виды:
- Нержавеющие – они задействуются при крепеже деревянных досок.
- Оцинкованные – применяются при крепе бревен.
- Латунные – для бетонной поверхности.
- Пластиковые – для монтажа гипсокартонных листов.
В зависимости от шляпки гвоздя изделие может быть:
- с широкой шляпкой;
- с узкой шляпкой;
- с плоской шляпкой;
- совсем без шляпки.
Чаще всего специалисты рекомендуют свои людям гвозди последнего варианта.
Они чаще всего применяются, когда выполняется крепеж основных конструкций, так как для этого материал не подвергается воздействию ржавчины.
Понравилась статья? Поделиться с друзьями:
Таблица размеров ногтей
Следующее руководство и таблица размеров ногтей помогут вам выбрать правильный размер ногтей. для вашего каркасного проекта. Первое, что следует отметить, это буква «д» на размере ногтя обозначает «копейку». например 16д означает гвоздь за 16 копеек.
Руководство по измерению гвоздей: от 2d до 16d
Гвоздь 2d имеет длину 1 дюйм, а гвоздь 3d — 1,25 дюйма. 4д гвозди измеряют 1,5 дюйма, а гвозди 5d измеряют 1,75. 6d гвоздь имеет длину 2 дюйма, а гвоздь 8d имеет длину 2,5 дюйма. 12d гвозди 3,25 дюйма в длину и 16d гвозди (16 пенни) имеют длину 3,5 дюйма. Таблица размеров ногтей ниже показывает, как они сочетаются друг с другом.
Гвозди для обрамления
Грузила с покрытием 8 и 16d обеспечивают 95% ваших потребностей в обрамлении.
Большинство производителей предпочитают использовать 16d гвозди для обрамления 2х пиломатериалов, в том числе
стены. Если вы зайдете в Home Depot, вы можете увидеть коробки с
гвозди с маркировкой «16d обычный», «16d грузило» или «16d короткий».
Вот разница:
16d обычный = 3-1/2″ x 0,162″ диаметр
16d грузило = 3-1/4″ x 0,148″ диаметр
16d короткий = 3=1/4″ x 0,131″ диаметр
Шорты не рекомендуются для большинства работ по обрамлению. они имеют менее 70% емкости двух других гвоздей 16d. Вы должны обратиться к своим планам дома, которые обычно указывают тип гвоздей для использования.
Грузила и Commons близки по физическим размерам, однако грузила имеют вафельный рисунок на верхней части головки, который помогает забивать гвозди, обеспечивая нескользящую поверхность для поверхности молотка, и имеют несколько стилей покрытия. Грузила
доступны с виниловым, эпоксидным и цементным покрытием. Они также
доступны с гальваническим покрытием для мест, которые могут быть
подвергается воздействию воды.
Эти покрытия улучшают удерживающую способность
ногти значительно. Они также заставляют вас много ругаться, когда тянут
доски друг от друга при использовании этих гвоздей.
Коммоны обычно не имеют вафли или покрытия. Их нельзя использовать в местах с повышенной влажностью или на открытых участках, так как они ржавеют. Коробчатые гвозди имеют ту же длину, что и их грузила и обычные сестры, но имеют более тонкие стержни.
Коробчатые гвозди — пережиток того времени, когда ящики изготавливались из дерева, а материалы были тоньше (например, ящики для фруктов), а более тонкий стержень сводил к минимуму расщепление планок при забивании гвоздей.
Еще один тип гвоздя, о котором стоит упомянуть, — это гвоздь с двойной головкой. Дуплексный гвоздь имеет две головки, чтобы облегчить его удаление, поскольку он используется для временных применений. Прежде всего бетонные формы и временные леса. Также известные как гвозди для строительных лесов, со времен, когда строительные леса делались из дерева, до изобретения стальных трубчатых строительных лесов.
Теперь, когда вы, вероятно, слишком много знаете о ногтях…
Общие графики забивания гвоздей для полов, наружных стен и крыш
В первую очередь производители фанеры рекомендуют расстояние 4×8 листов фанеры на 1/8″ для учета расширения и предотвратить «сморщивание» фанеры. Это обычное дело на крышах где эффект «сморщивания» создает заметные горбы и неровности на крыша. Простой способ создать зазоры 1/8 дюйма — использовать пара гвоздей 16d для проставок. Еще один совет, никогда не зенковать гвозди в OSB или фанерном листе, когда вы его устанавливаете.
Пол: Полы обычно покрыты OSB T&G толщиной 3/4 дюйма. защитное покрытие. Рекомендуемый график забивания гвоздей с кольцевым стержнем 8d, 6 дюймов по периметру здания и по краям, где листы соприкасаются. 12 дюймов посреди листов.
Стена: Наружные стены обычно обшиты 1/2-дюймовым внешним покрытием.
марки ОСБ. График прибивания обшитых стен часто требует 8d
гвозди на 4-6-12. Это означает, что гвозди располагаются на расстоянии 4 дюймов вокруг
по периметру стен, 6 дюймов в стыках между листами и 12
в.
в поле. Уточните в своем строительном отделе
необходимые графики гвоздей в вашем районе.
Крыша. Крыши обычно имеют наружную обшивку толщиной 5/8 дюйма. ОСБ. Прибейте листы гвоздями 8d на расстоянии 6 дюймов по центру. по краям и 12 дюймов o.c. в поле. Прежде чем начать второй ряд обшивки поместите Н-образные зажимы по центру между поясами стропил на Первый ряд. Они делают поверхность крыши более прочной.
Спецификации сшивания полов, наружных стен и крыш
