Строительный уровень

Большинство ремонтных и строительных работ не может обойтись без строительного уровня.

Его функциональное назначение заключается в определении отклонений поверхности от горизонтали или вертикали. Возможно использование строительного уровня и для того, чтобы перенести угол наклона с одного элемента конструкции на другой или определить величину небольших углов.

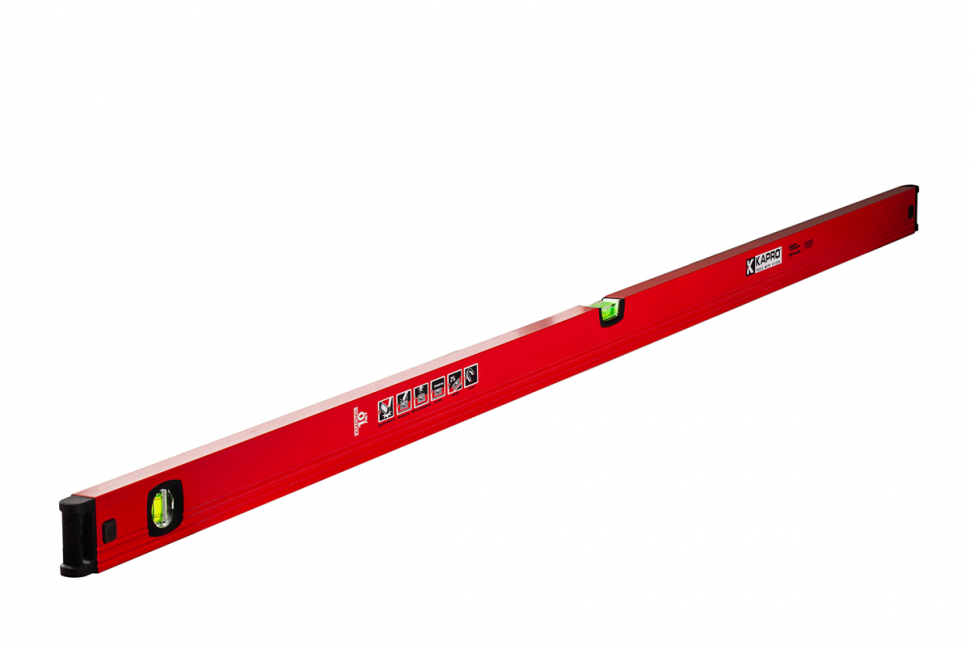

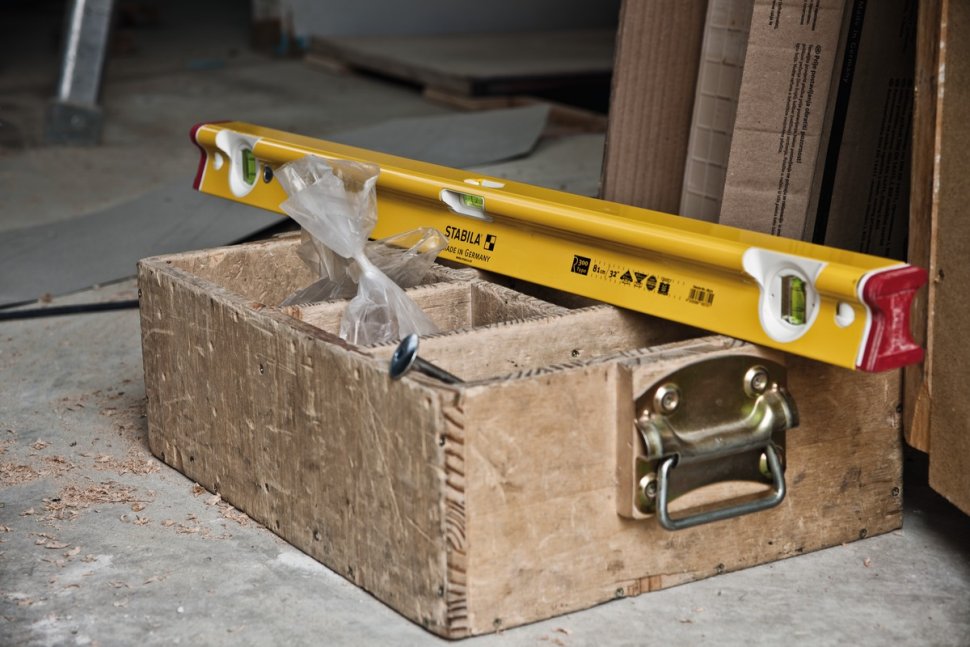

Пузырьковый строительный уровень

Самый распространенный уровень, знакомый многим – пузырьковый. По конструкции он представляет собой продолговатый узкий прямоугольник с одной-тремя колбами(в большинстве случаев).

Корпус может быть цельным или пустотелым – имеются только тонкие стенки. Материал корпуса строительного уровня – металл, ударопрочный пластик и их комбинации в различных соотношениях.

Колбы наполнены спиртом и имеют в себе шарик воздуха, показывающий отклонения. Одна из колб демонстрирует вертикальные погрешности, другая – горизонтальные. Третья же представляет собой наклонную шкалу, иногда с возможностью регулировки. Она расширяет функционал лишь условно, ведь в рано, ведь в работе используются лишь первые две ампулы.

Одна из важных характеристик уровня – его длина. На рынке представлены модели длиной от 20 см до 3-4 м. Уровня на все случаи жизни нет. Каждый рассчитан на определенный вид работ:



• короткий подойдет для установки небольших элементов, например розеток или выключателей, точечных светильников;
• средний, порядка 40 см, предназначен для более масштабных работ, таких как укладка плитки;
• длинный, например двухметровый, используют в качестве контрольной рейки для проверки «неплоскостности».



Помимо длины важна эргономика. Удобнее работать с уровнями, имеющими ручки (лучше прорезиненные). Ампула с шариком воздуха должна хорошо просматриваться, а сам шарик должен быть большим. Дополнительный бонус от некоторых производителей – магнитные вставки, позволяющие крепить уровень к металлическим поверхностям. Что касается материала корпуса, то его долговечность легко определить визуально и на ощупь. Не помешает и линейка, расположенная на длинной узкой грани.

Используя строительный уровень не следует забывать о том, что чем меньше длина строительного уровня, тем большую погрешность при замере он допускает. При замере больших по длине поверхностей рекомендуется использование строительного водяного уровня или лазерного уровня.

Существуют так же уровни для труб, такие уровни используют при работе с трубами, профилем и т.п. Трубные строительные уровни имеют специальную V-образную канавку, для того чтобы их можно было точно приложить к трубе.

Это интересно… Многие пользуясь пузырьковым уровнем и не догадываются о том, что внутренняя стенка цилиндра по которому передвигается пузырек сделана с небольшим изгибом в центре цилиндра(см. рисунок(a) ниже). Толщина стенки H больше толщины стенки h, хотя визуально различить толщину стенок практически невозможно.

Сделано это для того чтобы в идеально ровном положении пузырек находился точно по центру колбы, а если бы такого изгиба не было, то пузырек остался бы в том месте где находился в момент когда уровень выставили в идеально ровное положение.

Иногда встречаются уровни с конструкцией колбы как на рисунке(b), см. выше. Неудобство таких уровней заключается в том что рабочая поверхность только одна, и если такой уровень перевернуть «верхногами», то пузырек будет все время уезжать в левую или правую часть колбы.

Способ проверки пузырькового уровня

Берете уровень и кладете на почти ровную поверхность. Уголки корпуса обводите карандашом, чтобы потом точно на это место можно было положить другой. На стекляшке уровня есть два деления. Скорее всего, пузырек сместится к одному из делений, запомните его положение. Поверните уровень на 180 градусов, и положите на старое место ориентируясь на отметки углов сделанные карандашом.  Если пузырек отклонился туда-же и на такую-же величину – уровень идеальный. Если есть сомнения, можно еще раз перевернуть, но лучше взять с полки другой.

Как сделать самодельный уровень

Если у вас нет под рукой уровня, то вы можете сделать его сами из школьного равнобедренного треугольника. Для этого вам нужно взять нитку с остроконечным грузом, прикрепить ее к вершине треугольника и посредине основания треугольника нанести метку. Если плоскость горизонтальная, то острие груза будет находиться против метки.

Строительный гидроуровень

Водяной уровень – менее, но от этого не мене полезный инструмент. Он используется для оценки взаимного расположения удаленных предметов относительно выбранной горизонтальной плоскости. Простейший гидроуровень – гибкая прозрачная трубка (шланг) с открытыми концами, частично заполненная водой. Чтобы он работал правильно, вода должна быть чистой и без пузырьков воздуха. Действие гидроуровня основано на законе сообщающихся сосудов Паскаля. Согласно этому закону давление, оказываемое на жидкость в каком-либо месте на ее границе, передается без изменения во все точки жидкости.

Длина предлагаемых шлангов варьируется в пределах 3-25 м. На концы шланга надевают колбы со шкалой, верхушка которых закрыта крышкой.

Гидроуровни довольно удобны в работе, особенно если нужно проверить уровень на удаленных точках. Неоспоримое преимущество таких систем – просто та использования и относительная дешевизна, вызванная их простотой. Однако у них есть и недостатки. Основной заключается в том, что сфера применения гидроуровня ограничена горизонтальными поверхностями. Кроме того, нужно строго соблюдать требования к воде, изложенные выше.

Также среди недостатков можно отметить чувствительность к температуре, особенно, если рядом с уровнем находятся нагретые предметы или источники тепла.

Еще одним недостатком гидроуровня является, то что при перемещении колб выше или ниже, уровень воды устанавливается не сразу, а через 1-2 минуты. Поэтому при проведении замеров после того как колбы будут приложены к измеряемым поверхностям надо некоторое время подождать пока уровень воды не установится. Следует отметить, что этот недостаток проявляется в большей степени в конструкции тех уровней у которых длинна трубки больше, а диаметр – меньше.

Как пользоваться гидроуровнем

Заполняем уровень водой, чтобы избежать пузырьков, опускаем один его конец в ведро с водой и заливаем через другую колбу пока не вытесним весь воздух. Уровень заполняется до «0» отметки. Для проверки совмещаете две колбы рядом, уровень должен установиться на одной отметке.

Для большей точности, при работе в помещении, рекомендуется заполнять водяной уровень водой комнатной температуры. Это обеспечит поддержание одинаковой температуры жидкости на всех участках прибора.

Пользоваться водяным уровнем просто. Разметку помещения лучше производить вдвоем. наносим метку на необходимой высоте, допустим 90-100см. Помощник прикладывает колбу и совмещает метку на стене с «0» на линейке уровня. Вы отходите с другой колбой к месту на этой же стене, на противоположной или в другой комнате и т.д. И перемещаете колбу, добиваясь положения уровня жидкости на отметке «0». Получив отметки по всему периметру комнаты, соединяете их и горизонт «отбит».

Строительный отвес

Отвес – это приспособление, состоящее из тонкой нити и груза на конце позволяющее определить вертикаль. Под действием силы тяжести груз натягивает нить, и она принимает постоянное положение. Это положение называют отвесной линией, она позволяет определить вертикаль. Отвес ещё называют шнуровым или строительным отвесом.

Центр тяжести груза должен проходить точно по линии нити, поэтому крепление нити на грузе осуществляется строго по центу, а сам груз выполняют в виде цилиндра с заострённым концом или в форме конуса. Так же бывают отвесы со съёмной иглой, для удобной транспортировки и более точного закрепления на нити.

Как пользоваться строительным отвесом

Для проверки вертикальности поверхности (или линии) к ней почти вплотную подносят отвес, так, чтобы груз свободно висел на шнуре, не касаясь чего-либо. Если поверхность или линия расположены вертикально, то они будут строго параллельны шнуру отвеса, а расстояния от проверяемой поверхности до верха шнура и острия груза одинаковы.

Чтобы минимизировать колебания при сильном ветре, необходимо увеличить вес груза и использовать более тонкую нить. Чтобы ускорить стабилизацию положения груза, под отвесом ставят ёмкость наполненную водой и помещают в неё груз.

Лазерный строительный уровень

Как следует из названия, механическую работу доверили современным технологиям. Компактные системы, работающие от пары пальчиковых батареек, позволяют проецировать лазерный луч на расстояние до 100м. Правда, максимально точные измерения доступны на десятках.

Такие строительные уровни разделяют по возможностям. Одни из инструментов способны строить направления (отбивать точки), другие – плоскости (разворачивать луч в плоскость).

Перекрестные лазерные строительные уровни могут давать 2-10 лазерных линий, тем самым увеличивая точность работы.

В эксплуатации уровни довольно просты, достаточно ознакомиться с прилагающейся инструкцией и немного потренироваться. Крепятся конструкции на штативы, ремни и магниты.

Основной недостаток лазерных уровней – высокая цена – результат симбиоза высокой точности и широкого спектра применения. Независимо от вида строительного уровня эксплуатировать его надо аккуратно, без механических повреждений. Необходимый уход ограничивается простой чисткой.

Строительный уровень как приложение для КПК или смартфона

Появление телефонов с функцией акселерометра привело к появлению «программного» строительного уровня. Это программа устанавливаемая на КПК или смартфон, которая с помощью специального датчика, акселерометра может получать данные о положении устройства в пространстве. Точность такого уровня зависит от точности акселерометра в телефоне и от точности его калибровки, в связи с этим использование такого уровня допустимо только в любительских целях. Хотя зачастую точность и обычного дешевого строительного уровня бывает далека от идеальной и порой в магазине приходится перебрать не один десяток уровней, чтобы найти хорошо откалиброванный инструмент.
