Построить каркасный дом своими руками с нуля: пошаговая инструкция с фото

Содержание:

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы.

Для начала вам нужно проделать следующие работы на участке:

Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.

Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

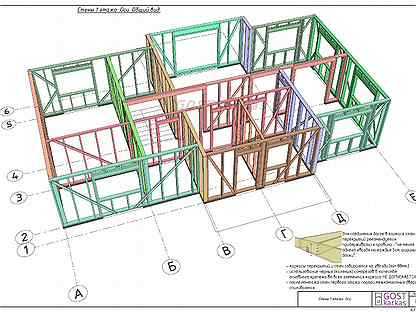

Каркас

Поэтапная инструкция возведения каркаса:

Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

Сначала укладывают нижнюю обвязку.
Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

Песчаный слой, который должен быть примерно 10 мм.
Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

5.

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в нашей статье «Энергоэффективный дом: технология или модная приманка?»

6. Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

вагонка
гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

Смонтируйте материал внутренних стен из ОСП или гипсокартона.
Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания. Подробнее читайте в нашей статье «Внутренняя отделка каркасного дома».

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов. Подробнее о вариантах внешней отделки читайте в нашей статье «Отделка каркасного дома».

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:

Материалы по теме:
Дом из бруса или каркасный?
Энергоэффективный дом: технология или модная приманка?
Внутренняя отделка каркасного дома
Отделка каркасного дома

Материалы по теме

проекты и цены на строительство под ключ в СПб

Загородное строительство в СПб и Ленинградской области

+7 (812) 408-08-43

Виртуальный дизайн
Проекты
Построенные дома
Услуги
Блог
О нас
Контакты

356076

Главная
Проекты
Каркасные дома до 50 кв. м.

Дешёвые дома из бруса
Уютные дома из бруса 6х7
Проекты брусовых домов до 150 м

Показать все

Выберите дом по параметрам

Бани ^{Дома для двух семей ^{Дома из бруса ^{Дома со вторым светом ^{Каркасные дома ^{Клееный брус ^{Современные дома ^{Фахверковый дом}}}}}}}

1 этаж ^{1 этаж с мансардой ^{2 этажа}}

Ширина

Площадь

Выбрать дополнительные особенности

Тип крыши

вальмовая крыша ^{двускатная крыша ^{ломаная крыша ^{мансардная крыша ^{односкатная (плоская) крыша ^{четырёхскатная крыша}}}}}

mse2_filter_tv_hidden__type_house

Быстровозводимые дома ^{Гостевые дома ^{Дачные дома ^{Загородные дома ^{Зимние дома ^{Канадские дома ^{Коттеджи ^{Сборные ^{Финские дома ^{Элитные дома}}}}}}}}}

Особенности

2 входа ^{балкон ^{бассейн ^{второй свет ^{гараж ^{камин ^{коммуникации ^{котельная ^{на 2 семьи ^{печка ^{подвал ^{санузел ^{сауна ^{терраса ^{цокольный этаж ^эркер}}}}}}}}}}}}}}

mse2_filter_tv_hidden__material

брусовый ^{деревянный ^{каркасно-панельный ^{каркасно-щитовой ^{каркасный ^{щитовой}}}}}

mse2_filter_tv_hidden__material_dop

из бревна ^{из двойного бруса ^{из калиброванного бревна ^{из оцилиндрованного бревна ^{из оцилиндрованного бруса ^{из профилированного бруса ^{из сруба}}}}}}

mse2_filter_tv_hidden__roof_type

вальмовая крыша ^{двухскатная крыша ^{ломаная крыша ^{многощипцовая крыша ^{односкатная крыша ^{плоская крыша ^{четырёхскатная крыша}}}}}}

mse2_filter_tv_hidden__other

без отделки ^{беседка ^{большая терраса ^{для постоянного проживания ^{жилой ^{зона барбекю ^{из пестово ^{комната отдыха ^{недорого ^{рубленый дом ^{с разными входами ^{три спальни ^узкие}}}}}}}}}}}

mse2_filter_tv_hidden__dop2

1 этаж 6х8 ^{1 этаж 6х9 ^{1 этаж 9х9 ^{1 этаж 10х12 ^{1 этаж 12х12 ^{2 этажа 6х6 ^{2 этажа 9х9 ^{4х5 с мансардой ^{10х10 с мансардой ^{Двухэтажные до 100 м2 ^{Двухэтажные до 120 м2 ^{Двухэтажные односкатные ^{Двухэтажные плоская крыша ^{Двухэтаэжные с террасой и гаражом ^{Дом_баня с мансардой и террасой ^{Дома 6х27 ^{Дома 6х28 ^{Дома 7х7 ^{Дома 7х11 ^{Дома 7х14 ^{Дома 7х27 ^{Дома 8х7 ^{Дома 8х8 ^{Дома 8х9 ^{Дома 8х10 Двухэтажные ^{Дома 8х10 Одноэтажные ^{Дома 8х10 с гаражом ^{Дома 8х10 с мансардой ^{Дома 8х11 двухэтажные ^{Дома 8х11 одноэтажные ^{Дома 8х12 Двухэтажные ^{Дома 8х12 Одноэтажные ^{Дома 8х13 ^{Дома 8х14 ^{Дома 8х14 двухэтажные ^{Дома 8х14 с мансардой ^{Дома 8х15 ^{Дома 8х16 ^{Дома 8х17 ^{Дома 9х7 ^{Дома 9х9 с террасой ^{Дома 9х10 ^{Дома 9х10 двухэтажные ^{Дома 9х10 каркасные ^{Дома 9х10 одноэтажные ^{Дома 9х10 с гаражом ^{Дома 9х10 с мансардой ^{Дома 9х10 с террасой ^{Дома 9х11 ^{Дома 9х12 ^{Дома 9х12 одноэтажные ^{Дома 9х13 ^{Дома 9х14 ^{Дома 9х15 ^{Дома 9х16 ^{Дома 9х17 ^{Дома 9х18 ^{Дома 9х24 ^{Дома 9х25 ^{Дома 10х6 ^{Дома 10х7 ^{Дома 10х10 ^{Дома 10х11 ^{Дома 10х12 ^{Дома 10х14 ^{Дома 10х15 ^{Дома 10х16 ^{Дома 10х17 ^{Дома 10х18 ^{Дома 10х19 ^{Дома 10х20 ^{Дома 10х21 ^{Дома 10х23 ^{Дома 10х24 ^{Дома 10х25 ^{Дома 11х11 ^{Дома 11х16 ^{Дома 11х17 ^{Дома 11х18 ^{Дома 11х19 ^{Дома 11х20 ^{Дома 11х21 ^{Дома 11х24 ^{Дома 11х25 ^{Дома 12х6 ^{Дома 12х7 ^{Дома 12х11 ^{Дома 12х12 ^{Дома 12х12 Двухэтажные ^{Дома 12х12 с Мансардой ^{Дома 12х13 ^{Дома 12х14 ^{Дома 12х16 ^{Дома 12х17 ^{Дома 12х18 ^{Дома 12х19 ^{Дома 12х20 ^{Дома 12х21 ^{Дома 12х22 ^{Дома 12х23 ^{Дома 13х7 ^{Дома 13х10 ^{Дома 13х11 ^{Дома 13х13 ^{Дома 13х15 ^{Дома 13х16 ^{Дома 13х17 ^{Дома 13х18 ^{Дома 13х19 ^{Дома 13х20 ^{Дома 13х22 ^{Дома 13х23 ^{Дома 14х11 ^{Дома 14х13 ^{Дома 14х14 ^{Дома 14х15 ^{Дома 14х16 ^{Дома 14х19 ^{Дома 14х20 ^{Дома 14х21 ^{Дома 15х11 ^{Дома 15х12 ^{Дома 15х15 ^{Дома 15х16 ^{Дома 15х17 ^{Дома 15х20 ^{Дома 15х21 ^{Дома 16х16 ^{Дома 16х17 ^{Дома 16х20 ^{Дома 16х21 ^{Дома 17х14 ^{Дома 17х17 ^{Дома 17х18 ^{Дома 18х7 ^{Дома 18х8 ^{Дома 18х14 ^{Дома 18х15 ^{Дома 18х16 ^{Дома 18х18 ^{Дома 18х19 ^{Дома 18х20 ^{Дома 19х15 ^{Дома 19х16 ^{Дома 22х14 ^{Дома 22х15 ^{Дома 22х16 ^{Дома 23х15 ^{Дома 23х16 ^{Дома 28х7 ^{Дома 28х8 ^{Дома Каркасные 1 этаж и Мансарда ^{Дома Каркасные 1 этаж и Терраса ^{Дома Каркасные 7х7 ^{Дома Каркасные 7х11 ^{Дома Каркасные 8х8 Одноэтажные ^{Дома Каркасные 8х9 ^{Дома Каркасные 8х14 ^{Дома Каркасные 8х17 ^{Дома Каркасные 9х7 ^{Дома Каркасные 9х11 ^{Дома Каркасные 9х14 ^{Дома Каркасные 9х15 ^{Дома Каркасные 9х18 ^{Дома Каркасные 10х6 ^{Дома Каркасные 10х7 ^{Дома Каркасные 10х18 ^{Дома Каркасные 11х11 ^{Дома Каркасные 12х16 ^{Дома Каркасные 12х21 ^{Дома Каркасные 12х22 ^{Дома Каркасные 12х23 ^{Дома Каркасные 13х10 ^{Дома Каркасные 13х11 ^{Дома Каркасные 13х13 ^{Дома Каркасные 13х15 ^{Дома Каркасные 13х22 ^{Дома Каркасные 14х10 ^{Дома Каркасные 14х11 ^{Дома Каркасные 14х16 ^{Дома Каркасные 14х20 ^{Дома Каркасные 15х11 ^{Дома Каркасные 15х12 ^{Дома Каркасные 16х16 ^{Дома Каркасные 16х17 ^{Дома Каркасные 28х7 ^{Дома Каркасные Гараж и Мансарда ^{Дома Каркасные Эркер и Мансарда ^{Дома Одноэтаж для постоянного проживания ^{Дома для постоянного проживания ^{Дома до 120 м2 Общая ^{Дома из бруса 8х11 ^{Дома из бруса 11х11 ^{Одноэтажные с террасой и гаражом ^{бани 3х5 ^{бани 3х6 ^{бани 3х7 ^{бани 4х4 ^{бани 4х5 ^{бани 5х5 ^{бани 6х6 из бруса ^{бани 6х8 ^{бани 6х9 ^{бани 7х7 ^{бани 8х8 ^{бани из бревна ^{бани из бревна с мансардой ^{бани из бруса с мансардой ^{бани с беседкой ^{бани с комнатой отдыха ^{бани с печкой ^{бани с террасой и зоной отдыха ^{большая терраса ^{брусовые загородные ^{гараж под одной крышей ^{гостевые дома с баней ^{гостевые из бруса ^{дачные дома 4х4 ^{дачные дома 5х5 ^{дачные дома эконом ^{два гаража ^{две спальни ^{двухэтажные дачи ^{двухэтажные деревянные дома ^{деревянные дома с баней ^{деревянные рубленные дома ^{деревянные узкие ^{дома 4х4 ^{дома 5 на 7 ^{дома 5х7 ^{дома 6х7 ^{дома из бруса 1 этаж 7х7 ^{дома из бруса 2 этажа 6х6 ^{дома из бруса 2 этажа 8х8 ^{дома из бруса 4х6 ^{дома из бруса 6х7 ^{дома из бруса 6х7 с мансардой ^{дома из бруса 8х10 ^{дома из бруса 10х10 ^{дома из бруса 12х12 ^{дома из бруса под усадку ^{дома с гаражом на две машины ^{дуплекс ^{жилые бани ^{зимние дома из бруса ^{зимние каркасные дома ^{из бруса по финской ^{из сухого бруса ^{из цельного бруса ^{каркасно-панельные дома ^{каркасно-щитовые дачные ^{каркасно-щитовые для пост ^{каркас норвежские ^{каркасные 1 этаж 9х9 ^{каркасные 1 этаж 10х10 ^{каркасные 1 этаж 12х12 ^{каркасные 2 этажа 6х8 ^{каркасные 2 этажа 8х8 ^{каркасные 4х4 ^{каркасные 6х7 ^{каркасные 9х12 ^{каркасные 10х10 ^{каркасные 500тр ^{каркасные бани ^{каркасные дома из бруса ^{каркасные канадские дома ^{каркасные скандинавские ^{каркас щведские ^{коттеджи на 2 семьи ^{круглогодичная дача ^{летние домики ^{маленькие бани для дачи ^{на 2 семьи с разными входами ^{одна спальня ^{одноэтажные 3 спальни ^{одноэтажные дачи ^{одноэтажные деревянные дома ^{панельно-щитовые дома ^{пять спален ^{с баней из бруса ^{сборные бани ^{с гаражом до 100 квм ^{с мансардой и цокольным ^{сруб бани 6х6 из бревна ^{сруб бани 6х8 ^{сруб бани из бруса ^{сруб дома из бруса ^{сруб дома из бруса 6х6 ^{сруб дома из бруса 6х9 ^{сруб дома из бруса 9х9 ^{три спальни ^{утепленные каркасные ^{финские одноэтажные ^{финские щитовые ^{финские щитовыеутепленные каркасные ^{цокольный гараж ^{четыре спальни ^{шесть спален ^{щитовые бани}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

mse2_filter_tv_hidden__help

helper

Сортировать по:

ЦенеДлинеШиринеПлощадиПопулярности

Подробнее

Типы строительных каркасных и каркасных перчаток

09 янв 09.

01.2021

Строительство

В процессе строительства любой конструкции каркас наступает после заливки и высыхания фундамента. Затем строительная бригада создаст каркас здания, который состоит, в том числе, из балок, ферм, стен и перегородок, перекрытий, перекрытий, дверных и оконных проемов.

Каркасный каркас нового жилого дома

Глядя на каркасный дом, проект может показаться несколько сложным и пугающим. Однако весь процесс работает в логическом порядке, что делает его управляемым. Однако есть одна пугающая часть, и это безопасность создателей.

Из 25 различных подотраслей строительства Бюро трудовой статистики (BLS) сообщает, что у подрядчиков по каркасным работам, определенных в соответствии с NAICS 238130, самый высокий процент травм: 7,2 на каждые 100 рабочих. Эта статистика должна шокировать любого производителя и напомнить ему о необходимости носить средства индивидуальной защиты (СИЗ).

В этой статье описываются различные типы строительных каркасов, профессии, которые делают каркасные здания возможными, и проблемы безопасности рабочих в этой отрасли. Мы даже предоставляем краткое изложение основных терминов по каркасу, а также обзор средств индивидуальной защиты, которые должны носить каркасники.

Давайте улучшим ваши знания в области изготовления рам и ознакомимся с правилами техники безопасности!

Типы каркаса

Что такое каркас в мире строительства? Что ж, создание каркаса — захватывающий этап любого строительного проекта, так как именно здесь здание начинает приобретать форму, которую задумал строитель. Надлежащим образом построенная конструкция является каркасом, поддерживающим все другие участвующие элементы, такие как гипсокартон, двери и окна.

Как объясняет Constructionknowledge.net, каркас делится на легкий, тяжелый и целесообразный каркас. Вот необходимые компоненты каждого из них:

Легкая конструкция рамы — система каркаса, в которой используются многочисленные мелкие и близко расположенные компоненты, собранные с помощью гвоздей. Казармы и бани являются примерами сооружений, требующих только легкого каркасного строительства. Мы не будем описывать их здесь, но есть три основных типа легких каркасных конструкций, которые выделяет Constructionknowledge: западный, баллонный каркас и раскосы.

Тяжелое строительство – , также называемое столбово-балочным строительством. В этом методе используются большие и тяжелые бревна для возведения постоянных конструкций.

Целесообразное кадрирование — для некоторых видов кадрирования требуются более удобные формы методов кадрирования. Примеры включают использование утилизированного каркаса и заменителей древесины для возведения легкого сайдинга на конструкциях.

Независимо от того, какой тип используется, почти все рамы возвращаются к использованию одного из трех основных материалов: дерева, стали или бетона. Мы выделяем все три ниже.

Деревянная каркасная конструкция

Сегодня дерево является наиболее часто используемым материалом в строительстве. Деревянный каркас – это метод, определяемый как сборка габаритных пиломатериалов, которые регулярно располагаются и скрепляются гвоздями для создания конструкций пола, стен и крыши.

Пол, стена, крыша и лестница состоят из определенных деревянных компонентов, таких как каркас, которые затем скрепляются вместе, образуя конструкцию. Вот краткая разбивка размеров древесины, используемых в различных частях:

Стены – обычно возводятся из стоек 2×4 или 2×6 на расстоянии 16 или 24 дюймов друг от друга.

Крыши – обычно изготавливаются из стропил 2×6 или 2×8.

Полы – обычно состоят из 2х10 балок.

После того, как пол и крыша будут на месте, перед нанесением дополнительного материала к обоим прибивается обшивка.

Обшивка крыши

Несмотря на то, что «кости» конструкции построены из дерева, деревянная каркасная конструкция может выглядеть очень по-разному снаружи, в зависимости от ее внешней отделки. Металлический сайдинг, кирпичная облицовка и лепнина используются для обеспечения различной внешней отделки. Наиболее распространенным наружным строительным материалом, наносимым на деревянные рамы, является штукатурка, внешняя отделка, которая наносится на построенный деревянный каркас. Если вы хотите определить, есть ли под внешней отделкой деревянный каркас, постучите по стене. Деревянная рама создаст глухой звук.

Столярное дело
Плотницкое дело лучше всего определить как искусство и ремесло резки, обработки и соединения древесины. Это делает плотников идеально подходящими для деревянного каркаса. Не все плотники находят работу в строительстве; однако огромное количество из них это делает. В отрасли работает около 201 000 плотников, что составляет 21% всех плотников в США. И из этого числа большинство найдет работу подрядчиками по каркасным работам.
Профессиональные каркасники, известные как карпентеры, отвечают за строительство и ремонт конструкций из дерева. Хотя их работа над зданием может начаться с фактического каркаса этого здания, они также могут создавать другие деревянные компоненты в процессе строительства.

Опасности и безопасность древесины
Как упоминалось выше, каркасное строительство считается одной из самых опасных отраслей строительной отрасли. Когда вы углубляетесь в настоящие травмы, BLS сообщает о подрядчиках по каркасу, и некоторые области выделяются:
Один из наиболее распространенных типов травм — это травмы рук: в 2019 году было зарегистрировано 290 травм. После травм спины , травмы рук занимают второе место по количеству зарегистрированных случаев травм.
Травмы стопы являются третьей наиболее травмируемой частью тела подрядчика по каркасным работам.
Приблизительно 530 травм связаны с контактом с другими предметами. Для рук это означает, что защита от ударов имеет решающее значение при кадрировании.

Перчатки для каркаса

Перчатки без пальцев  – отличный выбор для багетчиков, поскольку они позволяют рабочим брать крепеж и удерживать инструменты, а также защищают большую часть рук.
Когда вы изучаете травмы, связанные с плотниками, 14% всех зарегистрированных случаев включают порезы и рваные раны, а еще 7% связаны с колотыми травмами. Однако, как и в случае с большинством травм на строительных площадках, надлежащие меры предосторожности могут значительно предотвратить эти травмы. Перчатки, устойчивые к порезам, становятся необходимой защитой для тех, кто понимает, что острые материалы и другие опасности порезов подстерегают повсюду на строительной площадке. Кроме того, защитные очки помогают предотвратить повреждение глаз летящими обломками.

Устойчивые к порезам перчатки без пальцев MCR Safety 9373

Для тех, кто ищет прочные кожаные перчатки для каркаса, обязательно посетите нашу специальную страницу Leather Work Gloves. целый раздел посвящен вариантам из сверхпрочной кожи.
Наконец, прежде чем перейти к конструкции стального каркаса, мы рекомендуем всем плотникам посетить нашу специальную страницу столярных работ, где представлены все средства индивидуальной защиты, которые MCR Safety предлагает для этой опасной профессии. В дополнение к нашей странице ресурсов, вот некоторые другие образовательные ресурсы для производителей деревянных рам:
Руководство по безопасности деревянных каркасов Информация Национального совета производителей каркасов

Стальная рама

Высокая прочность стали делает ее отличным материалом для возведения зданий. Здание, построенное с использованием стального каркаса, построено очень похоже на здание, в котором используется дерево, поскольку они оба построены путем сборки различных компонентов. Самое существенное отличие состоит в том, что детали сделаны из стали, а не из дерева.
Стальной каркас чаще всего изготавливается в виде прямоугольной сетки для поддержки полов, крыши и стен, прикрепленных к каркасу. Именно по этой методике строятся небоскребы. Промышленные здания и склады — это два других типа конструкций, которые обычно имеют стальной каркас. Вот некоторые другие, в которых используется стальная рама:
Автомагазины
Подвески для самолетов
Пивоваренные заводы
Автомойки
Шпильки со стальным каркасом

Конструкции со стальным каркасом могут быть дороже деревянных, но они имеют много преимуществ, связанных с ценой. Во-первых, сталь долговечна и обеспечивает огромную прочность любой конструкции. Он также пластичный, водонепроницаемый и огнестойкий. Вместо того, чтобы трескаться, как стекло, сталь изгибает свою форму, что делает ее чрезвычайно пластичным материалом. Хотя это не всегда можно сказать о прикрепленных к нему материалах, стальной каркас конструкции останется прочным. Сталь также весит меньше, чем дерево, и на ее изготовление уходит меньше времени.

The Ironworker

Стальные рамы можно либо отрезать до нужной длины, а затем сварить вместе, либо собрать из предварительно изготовленной стали, скрепив болтами на стройплощадке. Независимо от того, какой подход используется, рабочих, которые делают все это, называют металлургами. Они отвечают за соединение стальных колонн, сварку металлических компонентов, скрепление болтами стальных рам и установку балок на место.
Есть примерно 95000 рабочих-металлургов в США. Их работа требует больших усилий, и вопросы безопасности всегда присутствуют. Любой, кто работает на большой высоте, сваривая металл с помощью тепловых горелок, всегда должен быть начеку, чтобы избежать потенциальных опасностей.

Безопасность металлистов
Как и у подрядчиков по сборке каркаса, у металлургов высокий процент травм рук, примерно 20% всех травм. Кроме того, веб-сайт O*NET OnLine, спонсируемый Министерством труда США, провел опрос рабочих-металлургов по всей стране, чтобы лучше понять их рабочую среду. На вопрос 100% работников ответили, что ношение средств индивидуальной защиты является жизненно важной частью их работы.
От защитных очков до средств защиты при сварке, металлурги используют средства индивидуальной защиты. Вот несколько рекомендуемых веб-сайтов MCR Safety, на которых представлены средства индивидуальной защиты, которые часто носят рабочие-металлурги:
Устойчивые к порезам перчатки и рукава
Защита сварщика
Очки для резки
Защитные очки
Огнестойкие огнестойкие балаклавы
Огнестойкая огнестойкая одежда
Дышащая одежда [JB6]
Кроме того, вот некоторые образовательные ресурсы, которые помогут металлургам лучше понять требования безопасности, которым они должны следовать при возведении каркаса любого здания:
Безопасность металлурга PDF
Руководство по технике безопасности IHSA
Анализ опасностей ремесленной работы
Бетонная конструкция рамы

Наш третий тип материала рамы – бетон. Бетонный каркас поднимается за счет использования балок и колонн для соединения конструкции. Фактически, бетонный каркас признан одним из самых популярных типов каркасов, используемых при строительстве зданий во всем мире. Главное преимущество бетонных каркасов в том, что они экономичнее стальных и прочнее при армировании арматурой.

Бетонщик носит наши дышащие перчатки Ninja BNF.
В дополнение к бетонному каркасу в некоторых зданиях используются несущие каменные стены. Мы разбиваем каждую отрасль на отдельные образовательные страницы, поэтому просто нажмите на одну из ссылок ниже, чтобы узнать больше:
Бетон
Кирпичная кладка
Общие вопросы

Что такое каркасная конструкция?
Деревянный каркас – это особый стиль строительства, в котором используются тяжелые бревна вместо тонких пиломатериалов.
Сколько стоит построить дом?
Стоимость обычно варьируется от 10 до 20 долларов США за квадратный фут. Есть дополнительные расходы на рабочую силу, которые варьируются от 5 до 10 долларов за квадратный фут.
Сколько времени нужно, чтобы построить дом?
На каркасную стадию строительства традиционно уходит два месяца. Однако плохая погода может замедлить работу, что приведет к увеличению сроков выполнения заказов.
Как построить дом?
Выше мы подробно рассмотрели тему каркаса дома. Если вам интересно, вот еще одна подробная статья о каркасных домах.
Что такое стоечно-каркасное строительство?
Каркасно-стоечные здания строятся быстрее из-за потребности в меньшем количестве конструкционного материала. Каркас оснащен прочными фермами, которые могут быть выполнены с различными внешними элементами. Столбчатая конструкция в основном используется в промышленных зданиях.
Устанавливают ли строители окна для нового строительства?
Установка окон – это отдельная работа от работ по обрамлению или строительству. Установщики устанавливают окна в новых домах и существующих постройках.
Дополнительная терминология
Многие элементы составляют структуру здания. Следовательно, подрядчики по каркасу, плотники и даже мастера должны быть знакомы со строительной терминологией. Ниже приведены ключевые термины, которые нужно знать в мире фрейминга, и объяснение того, что каждый из них означает.

Анкерный болт: крепеж, который фиксирует раму на фундаменте
Анкерный болт
Распорка: обеспечивает дополнительную прочность стен
Кронштейны и соединители: Кронштейны и соединители используются во всех каркасных конструкциях, от кронштейнов балочных ферм до зажимов кровельных ферм и прочных угловых кронштейнов; все они служат для удержания элементов каркаса на месте
By-Walls : известный как сквозная стена, by-wall проходит вниз по всему внешнему краю здания
Перемычка: небольших деревянных деталей, которые крепятся между стыками и обеспечивают дополнительную устойчивость
Стыковые стены : стены, пересекающиеся со сквозными стенами; они упираются в наружные стены
Стыковые стенки
Калеки : более короткие шпильки, расположенные между перемычкой и верхней плитой или расположенные под порогом и нижней плитой; калеки выполняют несущую функцию внутри рамы.
Калеки — короткие шпильки.
Опорная балка: горизонтальный соединитель, расположенный в верхней части стропила
Ошейник расположен горизонтально вверху.
Угловая стойка : стойка, установленная на углу для внутреннего и наружного прибивания
Карнизы: защищают стены, отводя дождевую воду от конструкции
Удвоение: используется для обозначения удвоения количества несущих конструкций, часто шпилек
Коллектор: балка, проходящая горизонтально и перпендикулярно балкам, обычно над окном, дверью или потолочным проемом
Коллектор находится над короткими шпильками.
Лицевая панель: прямая доска, спускающаяся по нижнему краю крыши
Балки : параллельные горизонтальные элементы каркаса, которые несут нагрузку пола или потолка и укрепляют фундамент в целом
Балки
Пересекающиеся стены: стены, образующие внутреннее пространство
Плиты: балки, которые проходят горизонтально сверху или снизу любой детали каркаса
Стропила: , как и балки пола, стропила составляют центральную часть каркасной крыши
Стропила
Обшивка: материал, используемый для покрытия полов, стен и крыш
Подоконник или седло: горизонтальный элемент каркаса, расположенный в нижней части проема, образующий основание (как в случае подоконника)
Шпильки: вертикальные элементы каркаса, состоящие из дерева или стали, вставленные в стену; шпильки являются наиболее узнаваемым компонентом любой каркасной конструкции и обычно располагаются на расстоянии 16 или 24 дюймов друг от друга
Распорки: установлены в каркасе крыши, действуют как раскосы и передают нагрузки на несущие стены
Анкерная балка: соединяет два конструктивных элемента в раме, предотвращая их расхождение (например, стропила, используемые для каркаса крыши)
Триммеры : производители каркасов часто называют домкратами, это более короткие стойки, которые обеспечивают поддержку на концах жатки и помогают распределять вес в проемах
Стеновая панель : конструкция, создающая каркас для одной стены здания
Настенные панели: 9 шт. 0019 несущие конструктивные элементы, которые используются горизонтально в самом верху и внизу рамы

Безопасность MCR — Обеспечение безопасности рамщиков

Мы понимаем, что каждый материал, используемый в производстве рам, отличается своей спецификой. Мы выделяем каждую отрасль в целом, а также некоторые из наиболее распространенных опасностей, с которыми сталкиваются работники в этой отрасли. Нажмите на следующее изображение строительства, чтобы увидеть наш список строительных профессий и подотраслей.
Страница ресурсов MCR Safety, посвященная строительной отрасли.

Средства индивидуальной защиты MCR Safety
От защитных очков, защищающих от летящего мусора, до перчаток, предохраняющих руки от травм.
СДЕЛАТЬ ЗАПРОС
Мы приветствуем любые комментарии, отзывы или предложения о том, как мы можем наилучшим образом защитить людей на работе.
За более чем 45 лет компания MCR Safety зарекомендовала себя как мировой лидер в производстве перчаток, очков и одежды. Будь то цех, нефтяная вышка или строительная площадка, мы предлагаем решения для устранения опасностей на рабочем месте. Все это является частью нашего обязательства защищать людей.
Независимо от вашей отрасли, у нас есть средства индивидуальной защиты, которые вам нужны.

Узнайте больше о безопасности MCR, посмотрев наш последний видео. Для получения дополнительной информации просмотрите наш веб-сайт, запросите каталог, найдите дистрибьютора или позвоните нам по телефону 800-9.55-6887.
Строительство
Об авторе
Энтони Уэбб
«Маркетинговый аналитик»
Энтони работает в MCR Safety уже более десяти лет, занимая различные должности: продажи, закупки, разработка новых продуктов, обучение и маркетинг.
Сертификат QSSP / 30 часов Сертификат OSHA.
Как мы должны называть вас?
На кого вы работаете?
Какой у тебя номер телефона?
Какой у тебя адрес электронной почты?
Вопросы/комментарии
Отправляя эту форму, я разрешаю MCR Safety связываться со мной в деловых и маркетинговых целях по телефону и/или электронной почте, которые я предоставил физическим и/или автоматическим способом. Я понимаю, что у меня есть возможность отказаться в любое время. Посетите www.mcrsafety.com/privacy, чтобы ознакомиться с политикой конфиденциальности MCR Safety
Как деревянный каркасный дом стал самым известным зданием Америки
Павильон США на Венецианской биеннале 2021 года. Image Courtesy of reSITE
Written by Philip Langdon
June 17, 2022
This article was originally published on Common Edge
Four years ago, the Pritzker Prize–winner Tadao Ando spectacularly converted a Многоквартирный дом 1920-х годов в районе Линкольн-Парк в Чикаго в выставочные площади для галереи, названной в честь ее уличного адреса Райтвуд 659. . В настоящее время в галерее проходит интересная выставка, посвященная деревянному каркасному строительству — методу, с помощью которого строится более 90% домов в США.
Деревянный каркас редко становился предметом архитектурного шоу. Это слишком обыденная тема — по крайней мере, так казалось до тех пор, пока два доцента Чикагского университета Иллинойса Пол Андерсен и Пол Прейснер не задумали выставку American Framing для павильона США на Венецианской архитектурной биеннале 2021 года. Через год после Венеции широко обсуждаемая выставка дебютирует в Америке в Wrightwood 659..
Статья по теме
«Деревянный каркас — это и эгалитарная, и открытая система»: беседа с куратором павильона США Полом Андерсеном на Венецианской архитектурной биеннале 2021 года
Доминантой выставки является парящая трехэтажная сборка деревянного каркаса, которая заполняет атриум галереи. Посетители, проходя через него, получают представление о ярких эффектах, которые достигаются с помощью обычных деревянных гвоздиков. Завершают выставку масштабные модели, изображающие историю деревянного каркаса: стулья, кресла-качалки и скамейки из обычных пиломатериалов; фотографии; и другие предметы.
Виды инсталляции American Framing в Wrightwood 659. Предоставлено Alphawood Exhibitions, LLC, Чикаго. Изображение © Michael Tropea
В интервью для reSITE Прейснер и Андерсен объяснили, что деревянный каркас появился в начале 19 века как альтернатива традиционному деревянному строительству и как ответ на обильные хвойные леса в некоторых частях Среднего Запада. . По словам Прейсснера, стержни из хвойных пород были не очень прочными, но если их скрепить массовыми гвоздями, из них быстро возводились дома для поселенцев, устремлявшихся в Среднюю Америку.
По мнению Прейсснера и Андерсена, деревянное обрамление — один из самых недооцененных вкладов Америки в архитектуру. Его компоненты эгалитарны. «Ни за какие деньги нельзя купить лучший 2×4», — отмечают они. «Неважно, насколько вы богаты или бедны, ваш дом — по крайней мере, структура вашего дома — сделан из одного и того же материала», — сказал Андерсон Metropolis в прошлом году. «Я думаю, что это действительно демократично».
Не все относятся к истории деревянного каркасного дома с такой благосклонностью. В Architectural Record Зак Мортис утверждал, что быстрое распространение деревянных домов и других зданий с деревянным каркасом (наряду с другой инфраструктурой 19-го века) облегчило «насильственное перемещение коренных народов по всей Северной Америке».
Когда я спросил об этом Прейсснера, он сказал: «Выставка не делает никаких утверждений о том, что деревянное обрамление изгнало коренных жителей из деревни, но это, конечно, то, что облегчило это. Шоу прямо противостоит жестокости этого через включение военного форта блокгауза, который был деревянным каркасом, легко строился и использовался для резни коренных американцев. Но деревянный каркас не делал ни принуждения, ни убийства. Оружие и люди сделали это, и сомнительно, что любое воображаемое отсутствие деревянного каркаса замедлило бы зверство».
Деревянный каркас «облегчил экспансию на запад, — сказал Прейснер, — но европейский колониализм без труда оккупировал и убивал североамериканских индейцев до своего изобретения. Кажется, что возлагать вину на [деревянный каркас], когда есть такие более очевидные удобства, которые способствовали зверствам, кажется несколько преувеличенным».
Цель American Framing – открыть «мир деревянного каркаса, позволив людям лично познакомиться с его пространством, формами и методами». Здания любого размера и стиля строятся из деревянного каркаса. Одна из моделей на выставке изображает привлекательный круглый амбар из Иллинойса 19 века.05.
Компоненты деревянного каркаса можно манипулировать, создавая бесчисленное количество архитектурных вариаций, отклонений и особенностей. Кураторы отмечают, что, как это ни парадоксально, деревянное обрамление при всей его однообразности и повторяемости является системой, поддерживающей американское стремление к индивидуальности. Способность удивлять — создавать новые результаты из стандартизированных деталей — для Прейснера и Андерсена заслуживает похвалы. Деревянный каркас способствует импровизации и позволяет изменять или расширять дома по желанию.
Виды инсталляции American Framing в Wrightwood 659. Предоставлено Alphawood Exhibitions, LLC, Чикаго. Image © Michael Tropea
Выставка Wrightwood – это приглашение исследовать жилищное строительство по многим направлениям. Мне это напомнило два изобретательных произведения: эссе Дж. Б. Джексона «Дом, движущийся на запад: три американских дома и люди, которые в них жили» 1953 года и роман Уоррена Эшворта и Сьюзан Кандер « Мы, дом ». которая была опубликована в октябре прошлого года издательством Blue Cedar Press.
«Дом, движущийся на запад» впервые появился в журнале « Пейзаж », основанном Джексоном в 1951 году. В нем рассказывается о трех американских домах, представляющих различные периоды и районы страны. Эссе начинается с истории жилища, построенного в Джеруше, штат Массачусетс, в 1650-х годах для Неемии Тинкхэма и его жены Субмит Тинкхем. (Фамилия и топонимы были придуманы Джексоном, но эссе в целом передает детальное знание автором жилищного строительства и социальных изменений на протяжении трех столетий. )
В маленьком поселении Джеруша, в дне пути от Бостона, прибывает Неемия Тинкхэм, чтобы вступить во владение 60 акрами нетронутой древесины и создать ферму. Соседи помогают ему свалить дубы и сосны и построить деревянный дом с крутой крышей. Используя простые инструменты, они собирают раму из дуба, тщательно закрепляя ее пазом и шипом. Жилище Неемии было, как сардонически выразился Джексон, «построено на века, построено, чтобы быть негибким, построено, чтобы нести груз, а не построено для легкого изменения или расширения. Как и его богословие, возможно.
Чтобы читатель не подумал, что дом 17-го века в Массачусетсе должен был быть красивым, Джексон говорит, что снаружи его оставили неокрашенным, как это было принято в ранней Новой Англии, и «внешний вид дома долгое время был унылым и некрасивым; его окна были маленькими, пропорции комнат неуклюжими, а обстановка скудной и по необходимости грубой». Однако для Неемии и Сабмита это было вполне приемлемо: «надежный, практичный и защищенный от нападений индейцев». Неемия «никогда не осознавал, что огромный дымоход неэффективен или что освещение в доме ужасно плохое», — говорит Джексон. «Он никогда не осознавал, что старомодная рама, с которой он так старался, была излишне медленной и сложной в изготовлении».
Дом не предназначен для широкого общения. Общинные и групповые мероприятия обычно проводились в деревенском молитвенном доме, расположенном в нескольких минутах ходьбы. Дом собраний был центром коллективной и духовной жизни Джеруши; как следствие, семейный дом мог оставаться примитивным.
Виды инсталляции American Framing в Wrightwood 659. Предоставлено Alphawood Exhibitions, LLC, Чикаго. Изображение © Michael Tropea
Такие дома, как дом Тинкхэмов, плохо подходили для республики, которая расширилась вглубь континента после революции. Поэтому, когда Плиний Тинкхем — потомок Неемии и Субмита — около 1860 г. строительство воздушного шара», — рассказывает Джексон.
В конструкции воздушных шаров использовались деревянные шпильки и тонкие пластины, а не массивная рама с пазами и шипами. Шпильки проходили по всей высоте здания и закреплялись гвоздями. Это было недорогое жилище, быстро строившееся, больше, лучше освещенное и более удобное, чем старое место в Иеруше. Это дало Плинию, его жене Матильде и их детям больше комнат: кухню, молочную, кладовую, гостиную и спальни, не говоря уже о длинном открытом крыльце, называемом площадью.
Поскольку фермеры Иллинойса не жили в компактных центрах, близких к молитвенному дому, церкви, таверне и общественным местам, 19Дом XX века становился чем-то вроде частного оазиса — относительно самодостаточным местом для семейных свадеб, похорон, захоронений, деловых сделок, праздников и других мероприятий. С каркасом из воздушных шаров можно было легко пристроить дом. Если возникнет необходимость, дом в том виде, в каком он был спроектирован, можно будет легко продать; это отражало растущую географическую и экономическую мобильность. Как только Плиний умер в 1892 году, его внуки быстро разбежались.
Заключительный этап «Дом, движущийся на запад» происходит в 1953 году в сельском техасском городке под названием Боннивью. Послевоенная версия американского дома — дом Рэя Тинхэма, его жены Ширли и их детей Дона и Билли-Джин — строится из «самых лучших цементных блоков, привезенных грузовиком за двести миль, и это быть абсолютно последним словом в удобстве и современном строительстве. Он должен быть с плоской крышей и высотой в один этаж, без художественных претензий, но с разумным дизайном».
Из панорамного окна в гостиной семье открывается вид на холмистую прерию, в том числе на угол ранчо, которым управляет Рэй, в 12 милях от дома. «Двенадцать миль — идеальное расстояние, — думает Рэй. Он может добраться до ранчо на своем пикапе менее чем за 20 минут, и он может «оставить свою работу далеко позади в конце дня».
Откуда берутся идеи о дизайне дома и мебели? Решения о доме 1953 года в значительной степени являются сферой интересов Ширли, которая корпит над каждым доступным журналом по декорированию дома и имеет собственные практические идеи. «Она хочет, чтобы дом был неформальным и не слишком большим: за ним легко ухаживать, в нем легко жить, весело и комфортно». Джексон отмечает, что Ширли «так же, как и все, стремится сократить функции дома и превратить его в удобство, а не в обязанность».
Техасскому поколению Тинкхэмов и в голову не приходит, что они могут захотеть провести свою старость в этом доме, не говоря уже о том, что их дети будут жить в нем после ухода Рэя и Ширли. Роль дома изменилась; дух неизменности Неемии и Сабмита угас по мере того, как преобразовывалась домашняя жизнь.
Джексон, казалось, предполагал большее будущее для строительства из бетонных блоков, чем то, что произошло на самом деле. Деревянный каркас, метод, прославленный в Райтвуде 659., оставался национальной нормой. Но в целом Джексон был предусмотрителен. Он понимал, что по мере того, как менялись технологии, способы заработка, социальные обычаи, системы верований и другие факторы, жилища, построенные в одну эпоху, могли остаться позади в следующую.
История движения и перемен на запад также лежит в основе гениального романа Уоррена Эшворта и Сьюзан Кандер « Мы, Дом ». Их роман представляет собой отчасти реальную, отчасти вымышленную историю Эмблсайда, итальянского дома, построенного в приграничном городе Ньютон, штат Канзас, в 1878 году.
Что, если бы старый дом мог говорить? Это главная идея Мы, Дома . Что бы мы узнали из любопытного многолетнего разговора о доме и его обитателях? Одна вещь, которую мы узнаем, заключается в том, что изменения в методах строительства и инновации в таких вещах, как коммунальные системы, часто вызывают ужас. Действие романа начинается в 2010 году, когда портрет Гермионы Саттер Пил, написанный в 1828 году — в год, когда она окончила Хартфордскую женскую семинарию Кэтрин Бичер в Коннектикуте, — вот-вот уберут из столовой, где он висел с самого начала канзасского жилища. дней. Начинается разговор между картиной миссис Пил и Эмблсайдом, домом, который осознает свою собственную конструкцию, но не знает обо всем остальном.
Эмблсайд пристает к миссис Пил вопросами, и миссис Пил рассказывает Эмблсайду об истории дома и его первоначальных владельцах, ледяном человеке по имени Генри Люк Харт и его волевой жене Эммалин Харт. Острые, часто комичные разговоры между Эмблсайдом и женщиной на портрете рассказывают читателям о переходах, которые претерпели дома.
Миссис Пил ошеломлена, узнав из Эмблсайда, что дом, который она украшает, был собран из воздушных шаров, изобретения 1830-х годов, которое к концу 19-го века стало преобладать в жилищном строительстве.век. Ее муж, Саймон, был домохозяином в Коннектикуте, строил дома из столбов и балок. «Чтобы построить настоящий дом, потребовалось не менее десяти месяцев», — с гордостью объясняет миссис Пил. «Каждый паз и шиповое соединение были вырезаны и выточены. Каждая изогнутая, подпоясанная и летняя балка была подогнана так тщательно, как можно было бы сделать прекрасный комод. … Его дома простоят сотни лет».
Дом в Канзасе, с ужасом услышав она, сделан из «тонких деревянных брусков». Она говорит Эмблсайду: «Ваши угловые стойки не имеют формы, элементы с пазами и шипами, десять дюймов на десять — это просто пара таких два на четыре! Даже не скреплены колышками, а просто сколочены! Зубочистки!»
Виды инсталляции American Framing в Wrightwood 659. Предоставлено Alphawood Exhibitions, LLC, Чикаго. Image © Michael Tropea
Тем не менее, каркас из воздушных шаров — этот термин первоначально предназначался для того, чтобы подвергнуть сомнению столь предположительно хлипкую конструкцию — позволил миллионам американцев быстро заселить обширные континенты. Это позволило бригаде из пяти человек построить двухэтажный дом в Канзасе всего за три месяца. Каркас баллона, как оказалось, имел серьезный дефект. Между этажами обычно не было противопожарных прослоек; огонь из кухонной плиты Эмблсайда послал пламя вверх по стенной полости, вплоть до крыши. Риск таких пожаров был настолько тревожным, что строители в конечном итоге перешли на «каркас платформы», устранив ужасный недостаток каркаса из воздушных шаров.
Мы, Дом напоминает нам, что особенности здания, считающиеся сегодня само собой разумеющимися, когда-то вызывали трепет. Когда прибыла внутренняя сантехника, некоторые опасались, что сырость из труб вызовет гниение деревянного каркаса дома. Появление электричества в Эмблсайде в 1909 году встревожило Эммалин. Генри попытался ее успокоить, поддержав мнение электрика: по медным проводам можно безопасно провести электричество по всему дому. На это Эммалин возразила: «Конечно, он говорит, что это безопасно. Он человек, который получает прибыль от его установки в нашем доме. Он не теряет ни гроша мой Эмблсайд превратится в пепел!»
К концу 1940-х ни один из потомков Хартов не проявлял «ни малейшего интереса к этой великой даме дома. Они хотят современности, современности, современности». Спустя годы викторианские дома открываются заново, и Эмблсайд покупает пара, обожающая уцелевшие дома 19 века. Поразительное развитие событий в последней главе заставляет читателей задуматься о том, как экономика может разрушить даже самый тщательно отреставрированный дом.
Пилз и некоторые другие персонажи книги вымышлены, но сам дом настоящий. Жилище, которое на самом деле называлось Эмблсайд, было построено для прадедушки и прабабушки Эшворта и стоит по сей день на небольшой возвышенности в Ньютоне, к северу от Уичито.
