Технология строительства из СИП панелей — I-SIP

29.12.2018

982

Время чтения: 5 минут

Построить тёплый, уютный, красивый дом — это не такая уж простая задача. Трудности возникают уже на этапе проектирования: многие не могут определиться с материалом, из которого будет возведено жилище. Отличный вариант — СИП панели. Благодаря своим замечательным эксплуатационным характеристикам они становятся всё более популярными в нашей стране.

Сами СИП панели разделяются на множество подвидов, но конструктивно это всегда один и тот же «бутерброд». Утеплительный материал (чаще всего — пенополистирол) зажимается между двумя плитами, сделанными из сочетания бетона и древесной стружки в разных пропорциях или иных материалов. Внешне это выглядит как сэндвич, отсюда второй название — «сэндвич панели».

Финальная стадия изготовления — плита утеплителя, зажатая между двумя другими плитами отправляется под пресс, чтобы стать единым целым.

Такой метод изготовления наделяет СИП панели свойствами, очень полезными в домостроительстве — они показывают отличную теплоизоляцию и звукоизоляцию. Помимо этого, панели легки и прочны, что позволяет легко монтировать их практически на любых участках строящегося дома. Так как в составе СИП панели есть теплоизоляционный материал, не нужно тратить деньги на минеральную вату или иные утеплители. Тем не менее, если использовать этот стройматериал неправильным образом, его плюсы «обнулятся».

Современные строительные решения: технология I-SIP

Компания «ИнтерСити» изобрела уникальную методику строительства жилых домов, которая называется I-SIP. В её основе лежит два принципа — энергоэффективность и экономия. Суть заключается в том, что при строительстве комбинируется два отличных строительных материала, которые раньше почему-то всегда использовались по отдельности.

Речь идёт о двутавровых балках и СИП панелях. Их сочетание творит чудеса. Дома, построенные по технологии I-SIP, получаются необычайно тёплыми и удобными, причём всё это — за весьма скромные деньги!

Заменив обычный деревянный брус двутавровой балкой, мы достигли очень интересных результатов. Заключаются они в том, что:

  • Так называемый «мостик холода» был значительно уменьшен;
  • Брус часто подвергается гниению и прению при монтаже СИП панелей. С двутавровыми балками эта проблема исключена, так как их полки находятся вне самих панелей;
  • Используемые нами двутавровые балки идеально выточены и хорошо просушены, а потому их легко монтировать с СИП панелями;
  • Полки двутавровых балок могут выполнять функцию обрешётки при внутренней и внешней отделке;
  • Прокладывать коммуникации при использовании двутавров легко.

Помимо этого и у двутавров, и у СИП панелей есть ещё несколько преимуществ, связанных с транспортировкой и монтажом. Для строительства описываемой методикой СИП панели делаются без пазов, а потому они не повреждаются при транспортировке, что весьма удобно.

Ещё несколько преимуществ I-SIP

Конструирование зданий по технологии I-SIP позволяет снизить нагрузку на сам стройматериал — двутавровые балки, являясь опорами, берут всю нагрузку на себя. Также конструкция получается гораздо более жёсткой благодаря уменьшенному шагу стоек. Мы используем тонкие СИП панели (9 мм OSB вместо 12). Это возможно благодаря энергоэффективности всей конструкции и позволяет сэкономить на строительстве.

Очень важной особенностью данного метода постройки является то, что строить можно в любое время года, в том числе — осенью и зимой. При возведении домов по технологии I-SIP не используются жидкие и полужидкие строительные смеси, что также весьма упрощает монтаж.


Упростить Вам задачу?

Мы хотим не просто рассказать подробнее о технологии строительства домов из СИП панелей, но и наглядно продемонстрировать практичность и надежность данной конструкции. Пришлите нам чертежи вашего будущего дома и мы подготовим проект дома, сделаем спецификацию и посчитаем коммерческое предложение. И, конечно, пригласим обсудить Ваш проект в мельчайших деталях.

Денис Красуленков, Инженер-проектировщик

Позвоните нам

*бесплатная раскладка за 24 часа


Технология строительства домов из СИП панелей

Технология строительства домов из СИП панелей

Рассмотрим наиболее характерные особенности строительства домов из панелей СИП, благодаря которым сип-строительство наиболее выгодно отличается от других более классических методик возведения жилищ человека. И если в двух словах, то возведение дома из панелей СИП под ключ можно сравнить с неким строительным конструктором. И действительно: окна дома, сами сип-панели и каркас в основе — это самые настоящие элементы конструктора. А технология строительства — некая инструкция или, можно сказать, схема конструктора.

Характерные черты стройки на базе СИП

  • Стройка происходит на базе тщательно проработанного проекта. Если для дома из традиционных материалов — кирпичный, из пеноблоков, бруса — подойдёт даже простенький эскиз, скачанный из Интернета, то с сип-технологией всё гораздо основательнее. Всё дело в том, что проект, который подготавливается при подготовке к строительству дома по технологии СИП, содержит полные данные о всех элементах панелей, устанавливаемых на каркасную основу. Конечно, можно также строить, как говорится, на глаз. Но в этом случае, как показывает практика, существенно возрастает расход панелей. Порой — даже на десять-двадцать процентов. Именно поэтому такое внимание уделяется подготовительному этапе. А именно — основательной проработке проекта.
  • Дома из панелей СИП славятся своей высокой энергетической эффективностью. И всё из-за того, что в панелях СИП нет всевозможных микроскопических трещин, как в некоторых других материалах. Однако необходимо всё же внимательно обрабатывать все щели, возникающие в процессе стыковки панелей с каркасом. К сожалению, небольшие бригады строителей часто просто закрывают на это глаза.
  • Далее — фактор всепогодности. Дом легко возводится круглогодично. К примеру, часто летом возводят фундамент и продолжают стройку зимой. В среднем на полное возведение требуется около трёх недель. Причём в этот срок входит и подготовка свай, и обустройство крыши. Таких сроков удаётся добиться из-за применения современных технологий. Интересно, что по подсчётам специалистов, на возведение дома из СИП требуется гораздо меньше труда — экономия порой достигает пятидесяти процентов, если сравнивать с обычными каркасными домами. Важно, что подведением коммуникаций допустимо заниматься не только после окончания стройработ, но и даже до установки стен (однако нужно дать затвердеть фундаменту). А если используется фундамент свайно-винтового типа или свайно-ростверкового, то можно заниматься коммуникациями уже после установки стенового комплекта.
  • Обычно из СИП возводят строения в два этажа. Дом при этом оборудуется тёплым чердачным перекрытием. А также стропильной крышей с покрытием из металлочерепицы (либо применяется мягкая черепица). А вот в строении мансардного типа чердачное перекрытие не делают, крышу делают из тех же панелей СИП (то есть крыша тёплая). Однако есть ещё один вариант, когда крыша из панелей СИП заменяется на крышу стропильного типа, но при этом применяется утеплитель каменная вата (обычно — слой в двести миллиметров). Каменная вата — это один из самых эффективных теплоизоляторов.

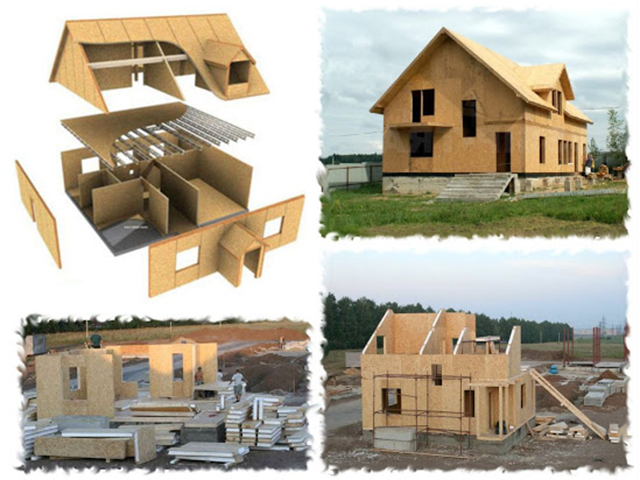

Основные этапы строительства домов из панелей СИП

Подготовительный этап

Всё начинается с выбора места под строительство дома. Важно также уточнить, где север, а где юг. Обращают внимание и на уклон местности. После этого можно переходить к выбору эскиза дома. На этом этапе продумывают то, как будут проведены коммуникации.

В случае, если планируется возвести дом на базе старого фундамента, то необходимо основательно промерить фундамент.

Уделить внимание всем диагоналям и перемычкам, чтобы избежать внесения правок на более позднем этапе. Рекомендуется, чтобы замеры проводили именно будущие строители дома.

Теперь можно переходить к заказу проекта. После того, как будут внесены все коррективы, нужно окончательно утвердить проект. Рекомендуется основательно подходить к проработке проекта, поскольку в этом доме Вам жить годами. Не лишним будет вовлечь в процесс утверждения проекта всех родных и близких, которые будут далее жить в будущем доме. Также на этапе тщательной проработки проекта быстро отфильтровываются строительные бригады, которые привыкли возводить дома «на глаз».

Обращаем Ваше внимание, что до финального утверждения проекта нельзя возводить фундамент. И стоит также вбить в землю пару колышков, которые укажут строителям, где будет располагаться фасад.

Заключаем договор

С бригадой строителей обязательно нужно заключить договор на основе проекта. В договоре нужно прописать такие пункты, как точное время старта работ, указать место, где будет жить бригада.

А также нужно отразить в договоре моменты по подъезду и другие важные вещи, которые влияют на процесс строительства. Теперь несколько слов о стройматериалах — обычно стройматериалы полностью поставляются строительной фирмой. Потому что снимаются многие вопросы — к примеру, о качестве и номенклатуре товаров. К тому же, часто это просто выгодно финансово. Также комплектующие должны поставляться с определённым процентом в плане отходов. Этот момент влияет на качество конструкции.

Важное примечание — как только Вы заключили договор со строителями, ни Вы, ни строители теперь не имеете права что-то менять в проекте. Поскольку именно такие изменения по ходу работ часто приводят к неудовлетворительным результатам, юридической неопределённости и плохим отношениям между сторонами. Особенно внимательно нужно относиться к ситуациям, когда сами строители предлагают внести какие-то изменения в проект по ходу основных работ. Конечно, в проекте действительно может быть ошибка. Но как показывает практика, чаще всего таким образом строители пытаются избежать части работ по причине непонимания некоторых нюансов строительства или в целях экономии времени.

Устраиваем фундамент

Чаще всего применяется фундамент из винтовых свай. Что можно сказать про такой фундамент? Он современный и действительно хорош для не сильно тяжёлых строений. При этом такой фундамент: легко установить хоть летом, хоть зимой; он подходит для практически любого грунта; отличается долговечностью, экологичностью, лёгкой установкой на требуемую высоту и не загрязняет участок. Как правило, сваи ввинчивают несколько ниже, чем глубина промерзания. Далее их обрезают на фиксированном уровне. После этого происходит заливка бетоном. И в финале — закрытие оголовками. Также сваи иногда связывают друг с другом уголками (или другим профилем), приваривая перемычки горизонтально и вертикально — в случае, если сваи возвышаются над землей более, чем на семьдесят сантиметров. В общем, винтовые сваи — это экономически выгодно, популярно, всепогодно, легко и просто в установке.

Хотя иногда применяется и фундамент ленточного типа. А также ростверк + буронабивные сваи. В целом, для строительства дома из  СИП панелей можно использовать практически любой фундамент. Конечно, при этом разные виды фундаментов могут существенно отличаться по цене, оперативности постройки и некоторым другим характеристикам.

Объединяем сваи с помощью цокольной обвязки

С помощью цокольной обвязки строители объединяют сваи в цельную систему или, можно сказать, конструкцию. Часто для этого применяется брус двести на двести. Поскольку состыковать брус можно непосредственно над сваей, на этом этапе работ получается повышенное количество отходов. Брус обычно соединяют «в половину дерева» и фиксируют между собой и к фундаменту специальными скобами, а также, так называемыми, «глухарями» (особыми болтами). Часто получается, что над сваей соединяют три-четыре оконечника бруса. Все деревянные элементы этой части дома также обязательно нужно пропитать специальными составами, повышающими стойкость конструкции к огню и гниению. При этом применяется гидроизоляция — если фундамент из бетона, то двойная и рулонная. Всё это во многом влияет на то, сколько простоит возводимый дом в принципе.

Итак, чаще всего применяется фундамент из винтовых свай и используется цокольная обвязка. Причём обвязка — точно горизонтальная. Все углы должны быть прямыми, а размеры — соответствовать документации.

Цокольное перекрытие

Реализуется с помощью сип-панелей, а между ними — брус для соединения. Периметр также делается из бруса (типа торцевого). Соединительный брус должен быть в толщину сто миллиметров. А торцевой — полсотни миллиметров. При этом цокольное перекрытие должно быть толще стен на 50 миллиметров. Перекрытие должно быть надёжно закреплено на обвязочном поясе с помощью длинных саморезов. Обычно также балки обвязки и низ сип-панелей из перекрытия покрывают антисептическим составом и/или мастикой на основе битума.

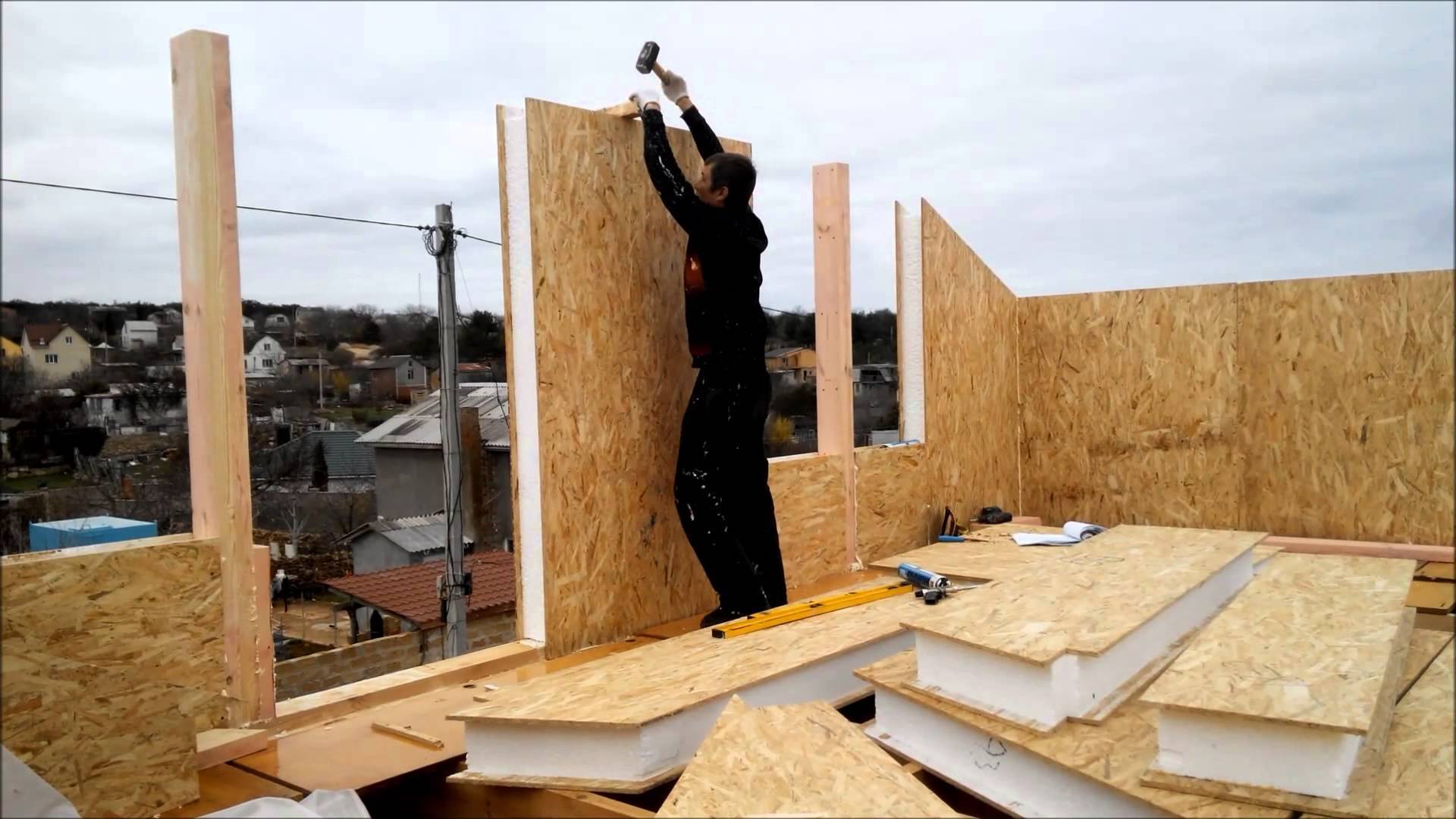

Возводим внешние стены, а также перегородки

На этом этапе нужно правильно определить отступ стен на перекрытие, установить направляющий брус, поместить в него панели. Обычно монтаж сип-стен начинают в углу. При этом начальная панель должна быть установлена вертикально от угла. Далее к ней не менее строго вертикально нужно подсоединить очередную панель. После этого устанавливаются остальные стены — ни на миллиметр не отходя от проекта. На местах дверей и окон устанавливаются вертикальные стойки по всей высоте стены — получаются пустые проёмы. При этом обычно допуски по дверям и окнам минимальные — поскольку отсутствует усадка и высока точность в плане установки сип-панелей.

Соединения внешних стен должны быть посажены на пену, которая при этом немного высовывается между OSB. А если осуществляется подрезка панели, то необходимо снова подготовить пазы под брус с помощью специального инструмента (на базе нагретой проволоки). Общее правило — стоит избегать узких элементов из панелей, а также лишних стыков. Пусть в этом случае можно сэкономить на материалах, но из-за этого уменьшается теплосопротивление.

Также обычно последнюю панель подрезают, тем самым компенсируя неточности, технологически особенности OSB в плане зазоров и другие расхождения в размерах. А если финальная панель устанавливается целой, то нужно подрезать предыдущую.

Как только установлены стены, можно переходить к сбору перегородок на базе менее толстых панелей СИП. Это наиболее распространённый вид перегородок, поскольку таким образом получается сэкономить. В результате всё должно быть запенено с верхней стороны и зашито брусом.

Перекрытие между этажами

Перекрытие играет роль звукоизоляции между первым и вторым этажом, а также перекрытие выступает несущей конструкцией относительно перегородок на втором этаже. Чаще всего применяется перекрытие трёх типов:

  • сип-панели 224 на 625 миллиметров;
  • деревянные балки 100 на 200 миллиметров в сечении;
  • двутавровые балки (240 миллиметров).

Про первый вариант можно сказать, что он максимально технологичен. Второй вариант — максимально экономный. Третий вариант — подходит для перекрытия наиболее длинных пролётов и в тех случаях, когда требуется повышенная жёсткость. Однако если пролёты превышают 4,5 метров, то под перекрытием нужно дополнительно установить жёсткие балки типа LVL, так называемые, ригели.

В любом случае, вариант перекрытия должен быть определён ещё на этапе создания проекта. Поскольку на конкретный выбор существенное влияние оказывает планировка.

Перекрытие для чердака + стропильная крыша

В случае, если подразумевается верхний этаж, то он должен быть завершён специальным теплым перекрытием на основе СИП-панелей. А над ними — стропильная крыша (холодная). Это наиболее выгодный вариант, поскольку дом получается тёплым, а условия эксплуатации крыши — оптимальные.

При этом обычно применяются сип-панели 625 мм в ширину и стандартный брус (соединительный и закладной). Также если того требует проект, можно сделать люк из панелей.

Для установки стропильной системы применяются обычные правила, боковые прогоны и подкосы. Заподлицо внешнего края перекрытия крепится мауэрлат. Который также пришивается к брусу.

Крыша для мансардного этажа

В случае, если проект Вашего дома подразумеваем возведение мансардного этажа, то для сборки крыши применяются панели СИП с шириной, равной 625 миллиметрам. Что позволяет создать правильный тепловой контур у Вашего дома. Также в этом случае нельзя устанавливать стропильную систему и утеплитель из минваты. Потому что вата не защищает от прохождения воздуха. В результате чего нарушается тепловой контур и нивелируется вся польза от панелей СИП в плане сохранения тепла.

Следующие работы

Как только строительство завершено, можно переходить к этапу отделки. При этом для сип-домов характерна низкая цена и невысокая трудоёмкость отделки из-за ровности стен. Также для облицовки фасада обычно не используется специальный утеплитель либо панели из нескольких слоёв. Однако не нужно забывать, что в большинстве случаев отделка не стоит дешевле самого строительства. Пусть сип-дома в этом плане и выгодно отличаются от классических кирпичных или пенобетонных строений. Советуем Вам делегировать отделку и реализацию инженерных систем той фирме, которая непосредственно работает с сип-домами. Избегая «горе-мастеров», берущихся за дело, абсолютно не владея нужными знаниями.

Строительство дома из сип панелей своими руками

Технология каркасного строительства прочно ассоциируется с высокой скоростью возведения домов, их экономичностью, вариативностью в подборе материалов. Одним из наиболее практичных вариантов являются SIP панели (СИП панели). Опираясь на перевод с английского языка, их нередко называют теплоизолированными, конструктивными. Что отличает их от сэндвич-панелей и как правильно строить каркасные дома из СИП панелей?

SIP панели – что это такое

SIP панели – это один из современных многослойных материалов, который используют при строительстве жилых домов. Их эксплуатационные свойства обусловлены особой структурой, способом изготовления.

Трехслойная структура СИП

SIP – это строительные трехслойные панели, которые изготавливают методом прессования. В результате материал получается практически цельным. Первый слой – ориентированно-стружечная плита (ОСП), второй – пенополистирол, третий – еще одна ОСП.

Ориентированно-стружечные плиты делают из нескольких слоев древесной стружки, которые связаны между собой синтетическими смолами. Их прессуют при высокой температуре и давлении. В каждом слое направление стружки различно, что придает готовому листу высокую прочность.

Обратите внимание: чем больше количество стружечных слоев и лучше клеевой состав, тем выше показатели влагостойкости, прочности ОСП.

Ориентированно-стружечные плиты имеют стабильные размеры, обеспечивают прекрасную шумо- и теплоизоляцию, устойчивы к перепадам температур, просты в монтаже.

Пенополистирол состоит из отдельных микропористых гранул, внутри которых пустоты. Они обусловливают легкость этого утеплителя, его хорошие звукоизоляционные свойства. Пенополистирол не выделяет в воздух токсические вещества, морозостоек, устойчив к образованию плесени.

Достоинства этих двух материалов во многом определяют преимущества строительства из СИП панелей.

Сэндвич-панели и SIP панели – в чем отличия

Сразу стоит оговориться, что по своей сути SIP – это разновидность сэндвич-панелей. Для нее характерны: связка ОСП и пенополистирола, определенный набор эксплуатационных качеств.

Сэндвич-панели бывают и другими:

Общая приставка “сэндвич” означает лишь многослойность материала.

От других сэндвич-панелей СИП также отличает технология изготовления. Плотно спрессованные в монолитные листы они превосходят аналоги из других материалов. А вот большинство сэндвич-панелей без особого труда можно разобрать на слои.

Что касается несущей способности, то SIP могут быть конструктивными элементами дома, нести вертикальную нагрузку от перекрытий, крыши и др. Сэндвич-панели больше подходят для внутренних перегородок, дополнительного утепления наружных стен.

Достоинства и недостатки материала

Обустроенные дома из СИП панелей отличаются высоким уровнем теплосбережения. Они могут быть почти в 1,5 раза теплее, чем аналогичные строения, выполненные по стандартной каркасной технологии. Это позволяет снизить расходы на электроэнергию, отопление.

Внутри строения формируется благоприятный микроклимат. В период холодов воздух в комнатах быстро нагревается, но долго остывает.

Для возведения теплой “коробки” дома понадобится буквально 10-14 дней независимо от времени года. А по окончании работ можно сразу приступить к отделке, так как стены практически не дают усадку.

Также теплоизолированным панелям в большинстве случаев не нужна дополнительная паро- и ветрозащита.

К их недостаткам относят: высокую стоимость при использовании качественного OSB, горючесть древесины и эффект “термоса”. Последний подразумевает необходимость установки принудительной вентиляции в условиях практически замкнутого теплового контура.

Как построить дом из “теплых” панелей

Строительство каркасного дома из SIP панелей своими руками не представляет труда. Не последнюю роль в этом играет относительная легкость материала, его прочность.

Последовательность работ будет следующей:

  1. Проведение земляных работ для определения качества грунта.
  2. Выполнение разметки для фундамента и его закладка. Благодаря легкости СИП, это может быть бюджетный ленточный, свайный или винтовой вариант.
  3. Возведение нижнего яруса строения (черновой пол). Плиты укладывают от угла, не забывая делать технологические отверстия для коммуникаций.
  4. Возведение наружных стен и перегородок внутри дома. Соединение панелей должно быть максимально герметичным, без пустот.
  5. Укладка панелей перекрытия из СИП панелей, возведение второго этажа по уже отработанной технологии.
  6. Монтаж стропильной системы и ее обшивка SIP.

Строительство жилого дома из СИП панелей – это экономия времени и труда. Вместо обшивки наружных стен и их утепления (с установкой обрешетки) вам следует лишь смонтировать готовый трехслойный материал с нужным набором свойств.

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

  • Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
  • Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной.

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

  1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
  2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
  3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
  4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

  1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
  2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
  3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке.

Строительство из SIP: заключение

Если вы все еще не уверены, стоит ли строить дом из СИП панелей, обратите внимание на более чем 20-летний опыт Канады и Финляндии в этой области. Для стран, где бывают сильные ураганы и не менее сильные морозы, он более чем успешный.

Секрет кроется в неприглядных деревянных шпонках, используемых для стыкования панелей. Они связываются в жесткий, каркас, который в паре с прочными SIP, способен противостоять стихиям.

Однако для получения такого запаса прочности важно до мельчайших деталей соблюсти технологию строительства дома. Одна ошибка может поставить под удар труд многих людей и жизнь будущих жильцов. Именно поэтому часть строительных работ рекомендуется поручить опытным специалистам.

Видео: полный цикл сборки дома

Закладка Постоянная ссылка.

Этапы строительства домов из СИП панелей с ЦСП

Накопив многолетний опыт в проектировании, производстве и строительстве по сип панельной технологии, компания ВИРМАК разработала значительные конструктивные изменения в узлы и материалы при возведении зданий по энергоэффективной быстровозводимой технологии. Остановимся на некоторых новинках. Основой СИП панели в качестве листового материала компания ВИРМАК применяет ЦСП листы. Плюсы ЦСП (цементно стружечная плита): Одним из бесспорных плюсов ЦСП это фундаментальность зрительного восприятия строящихся зданий. Возможность монтажа стен высотой без наращивания СИП панелей до 3.2м. Огнеупорность ЦСП- класс горючести НГ- Г1. СИП панели с ЦСП влагостойкие! Колоссальная финансовая и временная экономия на внутренних и наружных отделочных работах. Внутри помещений не требуется монтаж дополнительного ГКЛ листа (только частичная шпатлевка стыков панелей). Внешние стены достаточно покрасить фасадным лакокрасочным материалом, а стыки между панелями заделать декоративной рейкой, вот Вам и немецкий стиль «фахверк». Утеплитель в сип панелях. В качестве утеплителя в СИП панелях компания ВИРМАК по Вашему пожеланию может применять следующие материалы: полистирол, каменную мин. плиту, пенополиуретан. Устройство межэтажного перекрытия. Для межэтажного эксплуатируемого перекрытия применяются следующие материалы: — двутавровая балка 80*200мм из 16- 18слойной влагостойкой фанеры- это конструкционный материал! — балка крепится к стенам посредством опоры бруса (штатовская технология). Оригинальная опора полностью исключает устройство меж этажного «нащельника» между панелями первого, второго и третьего этажей- этаж «надевается» на этаж, а значит исключаются мостики холода, упрощаются отделочные работы. — на обрешетку балок монтируется сухая строганная калиброванная доска. — в качестве «звукового» акустического изолятора между балок задувается «ЭКО ВАТА» — финишным конструктивным покрытием является листовой ЦСП 12- 16мм. Применяя данные материалы в межэтажном перекрытии компания ВИРМАК вплотную приблизилась к ж/б перекрытию по таким характеристикам, как: звукоизоляция, изгиб- прогибание (эффект «батута» свойственный всем деревянным перекрытиям был полностью решен), горючесть. Межкомнатные перегородки Межкомнатные перегородки изготавливаются из калиброванного бруса различного сечения (в зависимости от нагрузок). В качестве звукоизолятора используются акустические маты листовых ограждающих материалов: ЦСП, ГСПв, ГКЛ. При изготовлении именно внутренних каркасных перегородок компания ВИРМАК решает следующие задачи: это бесспорная экономия финансовая целесообразность (экономия бюджета заказчика), более высокая звукоизоляция, возможность монтажа скрытых сетей: электричество, водопровод, отопление, вентиляция. Наружные стены и перекрытие первого этажа выполняются исключительно из СИП панелей, что позволяет добиться наиболее эффективного теплового контура здания. Ведь СИП панели по теплотехническим показателям превосходят действующий СНиП на 40%, что дает возможность применять данную технологию на крайнем севере.

Этапы строительства дома из СИП-панелей по канадской технологии

Знаменитая канадская SIP-технология насчитывает более 50 лет, и на сегодняшний день, является наиболее прогрессивной. В сфере малоэтажного строительства она считается одной из лучших! Основана она на применении SIP-панелей , обладающих высокими теплоизоляционными качествами.

В настоящее время SIP-технологии имеют широкое распространение, а дома из SIP- панелей  превосходно прошли все испытания в самых разных странах Европы и Америки, после которых купить дом из сип панелей стало престижно и модно. Они выдерживают различные климатические условия и ни в чем не уступают домам из традиционных материалов, а по энерго- и теплоизоляции заметно их превосходят. Купить дом из сип панелей теперь стало еще доступней, и благодаря современным технологиям — еще и экономней по сравнению со стандартными домами. Стандартный кирпичный или деревянный дом в морозы требует энергозатрат 3-6 раз больше, нежели коттедж, построенный по SIP-технологии. Если купить дом из сип панелей, вложения в теплозащиту окупаются в течение первых лет эксплуатации. Мы строим сип дома под ключ только по проверенным технологиям.

Давайте рассмотрим все этапы строительства:

Монтаж фундамента

Предлагаем несколько видов фундамента:

  • фундамент на винтовых сваях, сваях ЖБИ
  • УШП плита
  • ленточный фундамент.

Возведение сип дома  начинается с обустройства фундамента , который может быть возведен на любых видах почв — фундамент на винтовых сваях, сваях ЖБИ.

Это относительно недорогое основание для конструкции дома, дешевле бетонного на 30-70%. На установку фундамента сип дома у наших строителей уходит всего 1-2 дня.

Монтаж обвязки фундамента брусом  и гидроизоляция низа сип-панелей для нулевого перекрытия.

Следующий этап строительства сип дом —  установка нижнего обвязочного бруса и гидроизоляция панелей, требующая особого внимания, поскольку дальнейшая сборка и качество дома во многом зависит от точности этой работы.

Обвязка брусом Гидроизоляция SIP-панелей

Сборка стен 1-го этажа

Затем с установки 2-х угловых панелей начинается сборка стен первого этажа, после чего в нижней обвязке делают вырезы под дверные проемы. Стены имеют маркировки и монтируются в соответствии со схемой их расположения. Положение стен проверяется с помощью отвеса. Последовательная установка стоек и панелей продолжается в обе стороны от 1-го угла по периметру здания и в его внутренних помещениях. Выборки в пенополистироле обрабатываются монтажной пеной еще до установки SIP-панели.

Сборка стен других этажей

По завершении сборки 1-го этажа, аналогично проводится сборка стен 2-го и последующих этажей, сборка межэтажного и чердачного перекрытий.

Сборка крыши

С установки силовых элементов несущих конструкций начинается сборка крыши и монтаж стропильной системы. Завершается сборка дома установкой крыльца. После этого этапа строительства уже можно купить дом из сип панелей.

Этапы строительства дома из СИП панелей

Строительство любого дома можно разделить на этапы. Каждый этап имеет свое значение и особенности.

1. Разметка

Первым и самым важным этапом при строительстве дома идет этап разметки. Почему? Во первых, на данном этапе вы определяете положение дома, от правильности расположение дома на участке зависит дальнейший эксплуатационный комфорт и очень не маловажный аспект это законность постройки дома. При строительстве дома наши специалисты учитывают предпочтения заказчика, а также соблюдаются нормы Российского законодательства. Важными нормами являются расстояние между постройками и от забора соседей. Нарушая их вас могут обязать через суд снести дом, поэтому для деревянных домов это расстояние должно быть 8-10 метров и 4 метра от границы соседнего участка.

2. Сваи и нулевое перекрытие

После разметки с соблюдением всех строительных норм, мы приступаем к закручиванию винтовых свай. Данный тип фундамента наиболее подходит для построек из СИП панелей, т.к. построенные конструкции имеют незначительный вес. Также одним из плюсов данного фундамента является неприхотливость к почве на которой будет располагаться фундамент, его стоимость и возможность его монтажа зимой и в плохих погодных условиях.

Сваи обрабатываются анти-коррозийным составом и закручиваются в землю на глубину промерзания 1,5 м в почву, что обеспечивает его устойчивость и надежность. После этого каждая свая обрезается в уровень и цементируется. В зависимости от площади дома, закручивается определенное количество винтовых свай, благодаря чему на каждую опору приходится небольшая нагрузка.

Далее идет изготовление каркаса из пропитанного и защищенного от влаги гниения деревянного бруса. Данный каркас соединяет все сваи между собой .

После того как все сваи вкручены в землю и изготовлен каркас, начинается изготовление “нулевого перекрытия” – если проще говоря основание(пол) дома. Нулевое перекрытие изготавливается из СИП панелей, которые пропитаны специальными составами, которые увеличивают стойкость панелей к неблагоприятным погодным условиям (влага, устойчивость к пожару и др.)

3. Монтаж первого этажа

После того как готов фундамент и нулевое перекрытие, строители приступают к возведению стен первого этажа здания. Стены возводятся из СИП панелей по проекту согласованного с заказчиком. На данном этапе закладываются все основные элементы дома.

После возведения стен идет изготовления перекрытия между первым и вторым этажом. Которое состоит из деревянного каркаса или сип панелей.

4. Монтаж второго этажа

После того как перекрытие между этажами готово, возводится второй этаж дома. На данном этапе изготавливаются из СИП панелей состав помещений второго этажа, начинается подготовка к возведению мансарды или крыши, согласно проекту согласованному с заказчиком.

5. Мансарда, Крыша

<p”>После возведения второго этажа начинается монтаж перекрытий между вторым этажом и крышей и строительство каркаса Крыши. При строительстве дома заказчик может выбрать строительство дома с мансардой, это снизит стоимость квадратного метра всего сооружения в целом.

<p “>После возведения деревянного каркаса крыши следует изготовление самой крыши. Материал для покрытия может быть любой, но мы советуем остановиться на двух самых популярных, это металлочерепица, мягкая кровля или андулин.

6. Окна и двери

После того как крыша готова происходит монтаж дверей и окон. Дверь устанавливается металлическая, а окна с двухкамерным стеклопакетом из профиля Рехау или КБЕ и форнитурой РОТО.

Дома из СИП панелей под ключ в Москве — проекты и цены на строительство домов из SIP панелей

Компания «Дачный Сезон» строит дома из СИП-панелей под ключ по готовым и индивидуальным проектам. Более 15 лет мы работаем в сфере малоэтажного домостроения и оказываем весь комплекс услуг — от геологических исследований участка и проектирования до сдачи объектов в эксплуатацию и вывоза мусора.

Особенности строительства

В качестве внешних стеновых конструкций используются SIP-панели (Structural Insulated Panel). Это экологически чистый материал с основой из пенополистирола толщиной 150 мм. Под высоким давлением с двух сторон он оклеивается листами влагостойкого OSB-3 (класса Е1).

Панели стандартного размера изготавливаются в заводских условиях, а затем раскраиваются в соответствии с особенностями конкретного проекта. Силовой каркас выполняется из строганной доски камерной сушки (влажность 14-18%), все пиломатериалы дополнительно покрываются антисептическим составом.

СИП-дома собираются «под ключ» на свайно-винтовом или ленточном фундаменте за 1.5-2 месяца. Они обладают высокими звуко- и теплоизоляционными свойствами, не подвержены воздействию насекомых, устойчивы к продольным и поперечным механическим нагрузкам. Технология строительства домов позволяет скрыть внутренние коммуникации в стены и не накладывает ограничений на выбор материалов для облицовки фасада и отделки помещений.

В каталоге компании «Дачный Сезон» представлены проекты домов различной жилой площади, этажности и архитектуры. Любой из них может быть адаптирован под конкретные пожелания заказчика. Мы публикуем подробные чертежи, общее описание материалов, комплектацию, фото готовых объектов.

Наши преимущества:

  • Большой выбор готовых проектов
  • Внутренняя перепланировка — бесплатно
  • Поэтапная оплата — 1% — 14% — 20% — 20% — 20% — 20% — 5%
  • Более 2500 реализованных проектов
  • Собственное производство пиломатериалов
  • Технический надзор в период строительства
  • Гарантия на СИП-дом — 7 лет

Специалисты компании «Дачный Сезон» за дополнительную оплату готовы выполнить прокладку внутридомовых коммуникаций, провести внутренние и внешние отделочные работы, установить межкомнатные двери, смонтировать водосток, подшить крышу софитами. У нас можно отдельно купить готовый проект дома из SIP-панелей или заказать разработку индивидуального архитектурно-планировочного решения.

Доставка материалов в Москве и Московской области (в пределах 100 км) выполняется бесплатно.

Дома из новой технологии сип-панелей. Особенности строительства домов из сип панелей своими руками

Легкость и большие размеры СИП-панелей делают этот материал одним из лучших для строительства загородных домов. Все основные детали для строительства изготавливаются на заводе, необходимое количество привозится на площадку и собирается как конструктор. Для этого не нужна большая команда, с задачей справится бригада из 2-3 человек. Помимо монтажной готовности материала привлекает и простота его стыковки.Рассмотрим ключевые этапы технологии сборки дома из СИП-панелей.

Какой фундамент подходит?

В случае с SIP-панелями нет необходимости в дорогом, мощном основании. Готовый дом по канадской технологии весит не более 15 тонн, поэтому достаточно выбрать экономичный ленточный фундамент. В соответствии со строительными нормами фундамент закладывается на глубину промерзания грунта, в нашем случае достаточно, если на эту глубину по всему периметру будут заложены угловые ростверки.

Второй этап: плиты перекрытий

Сборка дома из СИП панелей возможна в любое время года, строительство не имеет мокрых этапов. Монтаж начинается с установки плит перекрытия. Если пролет не более шести метров, для плит перекрытия используют стандартные панели. Панели утепляют антисептиком и битумной мастикой.

Стыки между панелями фиксируются саморезами и заделываются монтажной пеной.Для придания конструкции жесткости по горизонтальной оси в технологические пазы торцов укладывают обвязочные брусья. Укладка плит перекрытия может быть завершена в течение нескольких часов.

Монтируем стены

Перед началом монтажа первых стеновых панелей готовится контур обвязки стен. Для этого к перекрытию пола саморезами крепится продольный брус толщиной 10 см. Шаблон поможет вам проверить, правильно ли он размещен.Конструкция крепится к фундаменту с помощью анкерных болтов путем просверливания отверстий в панелях и брусе. Все детали необходимо обработать противомикробными и водоотталкивающими составами.

Сначала монтируются панели, образующие угол. Вторая ставится к первой под прямым углом. Благодаря прочной фиксации угловых элементов конструкция приобретает необходимую жесткость. Далее панели монтируются последовательно с использованием соединения «паз-гребень». Соединение панелей между собой фиксируют саморезами или крупными корабельными гвоздями.

Когда все панели, образующие стены первого этажа, заняли свои места, их технологические пазы сверху заполняются пенополиуретаном и закрываются обвязочными балками. Одновременно с возведением периметра пространство первого этажа разделено на зоны перегородками из панелей. Дополнительную жесткость конструкции придает перекрытие, соединяющее стены.

Тот же технологический цикл повторяется на втором этаже.Перекрытие собирается аналогично монтажу пола, опорой для него служит каркас предыдущего этажа, к нему саморезами крепятся плиты перекрытия.

Чердак и крыша: без стропил

Монтаж на крышу — одна из стандартных технологий работы с SIP-панелями. Стропила не нужны при возведении крыши, присущая панелям жесткость позволяет им выдерживать все метеорологические нагрузки.

Нижнее основание для кровельных панелей – мауэрлат, закрепляемый по периметру, верхнее – коньковый брус, закрепляемый между фронтонами.Уложенные панели крепятся саморезами вверху и внизу бруса. Крепление кровельных панелей друг к другу аналогично стеновым элементам – саморезами или корабельными гвоздями.

Мансарда, расположенная под крышей из СИП-панелей, всегда будет теплой. Конструкция панелей такова, что кровля не нуждается в пароизоляции. Крышу можно сделать из любого известного сегодня материала: битумной, керамической или металлочерепицы, других.

Герметизация готового дома

После завершения сборки конструкцию герметизируют, промазывая все стыки полиуретановым клеем.Это очень важный этап, тщательность его выполнения гарантирует долгую эксплуатацию дома.

Установка дверей и окон

Проемы для дверей и окон предусмотрены проектом и подготовлены на заводе, что значительно упрощает монтаж.

Наружная и внутренняя отделка дома

Снаружи дом может быть облицован кирпичом или сайдингом, вагонкой, брусом, натуральным камнем или его искусственной имитацией. Идеально ровная внутренняя поверхность стен также подходит для любых отделочных материалов: обоев, покраски, плитки и других.Использование гипсокартона придаст стенам дополнительную огнестойкость.

Инженерная связь

Коммуникации прокладываются по завершении сборки каркаса. Все они будут легко доступны благодаря внешнему расположению. При необходимости их перекрывают гипсокартонными перегородками или натяжными потолками. Водопровод и канализация в одноэтажном доме сделаны под полом; специальные шахты устроены для двухэтажного здания. Отличительной особенностью строительства с использованием SIP является гибкость в плане коммуникаций.Все деревянные элементы, которые будут соприкасаться с водопроводом и канализацией, дополнительно пропитываются водостойкими составами.

Заводское производство всех элементов, легкость панелей делает возможным монтаж в кратчайшие сроки.

Преимущества домов из СИП-панелей по сравнению с домами по традиционным технологиям строительства очевидны:

  • Прочность. Сип-панель выдерживает до 200кг нагрузки на 1м 2 при прогибе не более 12мм.
  • Отсутствие усадки и гладкие стенки. Доступ к внешней и внутренней отделке можно получить сразу после установки.
  • Повышенная огнестойкость. Диапазон температур от -50ºC до +50ºC
  • Простота конструкции. Средний вес дома по канадской технологии
    не более 15 тонн.
  • Повышенная теплоемкость. Отопление дома по технологии SIP требует в 4-6 раз меньше ресурсов, чем отопление кирпичного.

Смотрите процесс сборки дома на видео:

Технология строительства из SIP панелей относится к каркасному строительству.Дома, построенные по этой технологии, возводятся быстро, после отделки выглядят очень презентабельно и внушают доверие. Также, если вы давно отложили строительство своего дома из-за материальной составляющей, то этот дом будет для вас по карману. Но так ли это просто? Есть ли здесь какой-нибудь подвох? Давайте разберемся.


Давайте сначала разберемся, что такое Сип-панель и как из нее построить дом. Технологии строительства с применением так называемых SIP (СИП) панелей существуют уже более полувека.Она приехала к нам из США.

SIP (Структурно-изолированная панель). Мы остановились на названии SIP-панель. Правда, при этом почему-то эту технологию называют канадской. Видимо это связано с тем, что мы называем канадским строительством все существующее сегодня каркасное строительство, хотя большинство из них не имеет к Канаде никакого отношения. С момента своего появления в США (1950 год) технология строительства с использованием SIP-панелей используется в Северной Америке и Европе уже более полувека и постоянно совершенствуется.В результате наиболее оптимальным и наиболее распространенным, в том числе и в России, стал сэндвич-вариант панели, состоящий из двух OSB-3 или OSB-3 (OSB — ориентированно-стружечная плита), между которыми вклеен ПСБ-С25. — плита без прессования из самозатухающего пенополистирола (иностранное название — Пенополистирол, EPS).

Как правило, на строительную площадку доставляется готовый к монтажу домокомплект: дом собирается по принципу конструктора из готовых элементов стен, пола, стропил и кровельной системы.

Сборка такого дома очень быстрая. Также за счет того, что материал для строительства не имеет большого веса, вы получаете большую экономию на фундаменте. Также, несмотря на малый вес самих панелей, они обладают весьма значительным запасом прочности. По результатам испытаний СИП-панели промышленного производства способны выдерживать продольную нагрузку более 10 тонн на 1 погонный метр. м, а при поперечном изгибе – более 2 т.

Пожалуй, на этом все преимущества таких домов заканчиваются. Применительно к SIP-панелям наиболее часто обсуждаются три вопроса – пожароопасность, экология и вредители.

Самое главное — экологичность этих домов. Что касается экологичности СИП-панелей, то она представляется довольно сомнительной: помимо токсичного полистирольного утеплителя для изготовления панелей используется полиуретановый клей, выделяющий высокотоксичные фенол и формальдегид. Оба вещества могут вызывать рак; кроме того, они разрушительно действуют на иммунную систему, из-за чего дети чаще болеют в домах из СИП-панелей. Конечно, в состав СИП-панелей входят и натуральные материалы древесного происхождения – плиты ОСП, каркас из сухого или клееного бруса, – но их свойства не могут нивелировать разрушительное воздействие на организм человека, которое оказывают пенопласт и клей. Также ограждающие конструкции «не дышат», добавляя эффект накопления вредных веществ от вредного клея и пенополиуретана – дом на глазах превращается в газовую камеру.Эта технология существовала и разрабатывалась еще в советское время, но не применялась в жилищном строительстве в связи с тем, что не могла пройти экспертизу сантехнических служб. Такие строения разрешались только в качестве складских и временных построек.

Пожароопасность является главной темой споров между сторонниками каменных и деревянных домов. Естественно, пожар может произойти в любом помещении; его источник может быть как внутри, так и снаружи. Вне зависимости от материала стен последствия пожара могут быть катастрофическими: опасность представляет не только сам огонь, но и выделяющиеся при пожаре продукты горения.Дома из СИП-панелей относятся к третьему классу огнестойкости, как и дома из натурального дерева; однако отличие заключается в том, что при горении деревянного дома выделяется только угарный газ, тогда как пенополистирол, входящий в состав СИП-панели в качестве утеплителя, при нагревании выше 80С начинает выделять высокотоксичные пары. Сторонники использования пенополистирола подчеркивают, что благодаря обработке противопожарными пропитками материал самозатухающий – время его горения не превышает четырех секунд, но при горении дома наибольшая опасность кроется не в высокой температуре. скоростью распространения пламени, но в возможности отравления продуктами горения.Ведь все мы помним страшный пожар в ночном клубе «Хромая лошадь» в Перми. Там сгорел именно пенополистирол — погибло 156 человек. Как показывает опыт, для отравления достаточно одной секунды.

Ну и грызуны — они почему-то очень любят пенопласт в разных формах, что значительно снижает тепловую эффективность этого дома. Также утеплители пенополистирольного типа являются влагоизоляторами, из-за чего в них может завестись гниль, плесень и грибок.

Мой совет: если вы все-таки решили добровольно соорудить себе газовую камеру, то не забудьте сделать очень хорошую вентиляцию, чтобы удалить продукты разложения пенополистирола и токсичные клеевые составы и лишнюю влагу, чтобы свести к минимуму возможность плесень и грибок.Правда, в случае установки такой вентиляции экономическая разница между таким домом и обычным практически теряется.

Надеюсь, мы развенчали миф о дешевом, надежном и экологичном строительстве дома из сип-панелей. А если у вас остались вопросы, мы ответим на них в комментариях.

Продолжение домов из сип-панелей и пенополистирола.

СИП-панели

представляют собой разновидность так называемых сэндвич-панелей. Их функция – несущая опора, по этой причине их используют для возведения каркасно-панельных конструкций.

Канадская технология

позволила соединить панели с помощью шипа-паза. Панели состоят из трех слоев: утеплителя и двух жестких листов. Деревянный каркас выполняет несущую функцию и выдерживает большие нагрузки.

Разновидности сип-панелей:

  • Кровля;
  • Стена;
  • Для полов.

В состав таких панелей входят OSB и пенопластовые плиты, их сочетание дает высокую прочность и теплоизоляцию.Материалы соединены специальным полимерным клеем. В качестве утеплителя также можно использовать пенополиуретан, стекловолокно, минеральную вату, пенополиизоцианурат.

Как строят дома из таких панелей?

Каркас, пол, каркас крыши, междуэтажные перекрытия возводятся из бруса различного сечения. Благодаря утеплению мансарды можно возводить с меньшими затратами.

Плиты OSB

производятся из стружки, волокна которой уложены в разных направлениях, и пропитаны специальным влагостойким составом.Снаружи отделку можно выполнить сайдингом, кирпичом или керамическими панелями.

Стены можно утеплять гидроизоляционной пленкой и гипсокартоном.

Плюсы и минусы строительства домов из сип панелей

Дом из сип панелей отличается гигиеничностью, экологичностью и огнестойкостью, при этом не представляет опасности ни для людей, ни для животных.

Толстый слой пенополистирола сохранит тепло в доме даже при высоких минусовых температурах на улице и сэкономит семейный бюджет на отоплении.Таких характеристик нет даже у панельных и кирпичных домов. Для сравнения, чтобы кирпичный дом имел такую ​​же теплопроводность, стены должны быть шириной 1,5 метра.

Наряду с этим панели обладают высокой звукоизоляцией.

Использование сип-панелей позволяет значительно увеличить скорость строительства зданий (1-2 месяца) , а работать с ними можно в любое время года. Их легко и удобно транспортировать.

Ценовой вопрос

Уточним, сколько стоит построить такой дом.На сегодняшний день конструкция из сип-панелей является самым дешевым вариантом . .. Цена квадратного метра «под ключ», включая фундамент, отделку, крышу, электричество, отопление 300-450 грн. Например, за эту стоимость можно построить коробку кирпичного дома.

Благодаря своей легкости воздействие на фундамент сведено к минимуму.

Главный недостаток «канадских домов» — консервативность населения. Многие боятся использовать новые технологии строительства дома в упрек привычным (кирпичным, панельным домам).Конечно, все строительные материалы имеют свои недостатки и достоинства, но в случае с сип-панелями серьезных недостатков нет.

Конкуренты часто создают негативное мнение об этих зданиях. Это касается как торговцев стройматериалами, так и строителей, придерживающихся привычных методов строительства.

Мифы о сип панелях

Необходимо тщательно продумать вентиляцию

В этом нет необходимости, просто вентиляция должна быть лучше, чем в традиционных домах.Кстати, зачастую они в них просто отсутствуют.

Пожарная опасность здания

Любое здание может сгореть. В настоящее время в продаже имеются различные продукты для предотвращения пожаров, в том числе средства для защиты древесины (огнезащитные краски и составы). И конечно, соблюдать элементарные меры безопасности.

Проблемы с грызунами

Этот минус можно применить и ко всем домам, даже в кирпичных домах могут завестись грызуны. Следует отметить, что они не питаются базальтовой ватой и пенопластом.

Необходимость утепления

Дом из любого строительного материала нуждается в утеплении больше положенных норм и правил.

Этапы строительства сип дома

Теперь поговорим подробнее о строительстве канадского дома.

1. Выбор проекта

Любое строительство должно начинаться с проекта. Если не уделить пристальное внимание этому этапу, то результаты построек могут оказаться печальными.

В зданиях без проекта часто можно увидеть единый несущий каркас, отвечающий за прочность конструкции. Резка панелей сведена к минимуму в целях экономии времени. Однако не учитывается опасность конструкций.

В основу может быть положен любой проект, так как особенности сип панелей учитываются не на эскизе, а уже на этапе рабочего проекта. Здесь вам понадобится помощь квалифицированного специалиста.

Архитектурная часть проекта описывает внешний вид и планировку.Самостоятельная планировка этажей может привести к таким недостаткам, как узкий коридор, крутая лестница и др.

Стоимость готового проекта варьируется от 200 до 600 рублей за квадратный метр. Как составить проект дома самостоятельно? Вы можете подобрать проект в любом каталоге или взять за основу опубликованные проекты в интернете и переделать их под себя. Многие люди делают именно это.

Строительство двухэтажных домов обойдется намного дешевле, чем одноэтажных домов той же площади.Однако следует учесть, что полезное пространство в двухэтажном доме уходит под лестничный холл, дополнительный санузел.

Главное найти понравившийся вариант, определить потребности, соотнести с возможностями. При необходимости измените площадь, уберите лишнее.

При изучении готовых проектов нужно обратить внимание на то, что общая площадь считается по-разному. Существуют разные правила расчета, которые могут исказить конечный результат даже наполовину.

Наверняка многие задавались вопросом, как построить канадский дом своими руками. Услугами строительных организаций придется воспользоваться в любом случае.

Панели необходимых параметров могут быть изготовлены по проекту. Можно, конечно, купить готовые панели стандартного размера, а потом вырезать их по проекту. Но это долгая и кропотливая работа. После выполнения заказа панели транспортируются на строительную площадку и начинается сборка дома.

Покупка домашнего комплекта

Также сейчас существует множество компаний, продающих комплекты для дома, созданные по принципу «строим сами».Этот конструктор для взрослых включает в себя готовый каркас, который нужно просто собрать на стройке, инструкция по сборке прилагается.

Все деревянные комплектующие вырезаются по проекту на заводе, при этом покупатель получает готовую маркированную продукцию.

3. Фундамент

Сип-дом считается легким, а потому не нуждается в тяжелом заглубленном фундаменте. Часто возводят ленточные, свайно-ростверковые, ленточно-столбчатые.

Для устройства мелкозаглубленного фундамента необходимо сделать разметку на участке и выемку (глубина 50-60 см, ширина 40 см). Следующий этап – его уплотнение.

Для этого насыпают песок слоем 10 см, утрамбовывают. Далее по такому же принципу засыпается щебень. Теперь можно приступать к установке опалубки, высота над землей 50 см. Перед этим обязательно нужно сделать отверстия.

После этого привязывается и устанавливается в траншею.Фундамент заливается бетоном и сохнет в течение месяца. Снятие деревянной опалубки.

На фундамент укладывается двух-трехслойный рубероид, на который наносится битумная мастика. После этого его укладывают посередине фундамента, соединяя по углам. Фиксируем его дюбелем.

4. Пол

Канадские технологии

предусматривают полное строительство дома сип-панелями (стены, крыша, пол). Но российские компании придерживаются мнения, что полы лучше делать на лагах.Пространство между лагами необходимо заполнить утеплителем.

Этот способ более надежный и долговечный, можно легко установить пол, если случится непредвиденная ситуация.

Поговорим об этапах укладки сип пола.

  • Для начала подготовьте бруски.

Ими же будут лаги, брусья, которые вставляются между панелями. Их длина должна позволять легко лежать на фундаменте.

  • Панели отрезаются пилой по необходимому размеру.

При необходимости можно снять изоляцию терморезом. Обратите внимание, что зазор между утеплителем и краем плиты ОСП не должен превышать 2-2,5 см.

  • Угловая панель используется первой при сборке.
  • Далее крепится вторая панель.

Сначала вспенивается, балка крепится и прессуется. Далее все по тому же принципу.

  • Пазы по периметру заполнены досками 2.5 см в ширину.

Алгоритм действий прост: заполняем паз пенополиуретаном, вставляем доску, прижимаем, фиксируем. Тяжелая техника позволит уложить получившуюся конструкцию. Часть балки, которая выступает, крепится к фундаменту стальным уголком.

5. Стены

Основная задача – свести к минимуму стыки панелей, а уже потом думать, как сократить отходы.

Нижний паз в двух панелях заполняется пеной и кладется на станину, эти панели устанавливаются в угол, фиксируются саморезами.

Далее схема монтажа та же: заполняем паз и низ панели поролоном, который кладем на станину, вставляем квадратный брусок между панелями, прижимаем, закрепляем.

После окончательного монтажа стен обрабатываем пенопластом верхний паз, вставляем туда планку обвязки, фиксируем саморезами.

6. Крыша

Затем к верхним обвязочным балкам крепим балки перекрытия. Крышу можно соорудить из традиционных стропил, которые будут опираться на пазы в балках.Далее набивают обрешетку и укладывают крышу.

Для любителей мансарды может быть предложено утепление крыши. Пространство между стропилами заполняют утеплителем и закрывают пароизоляционной пленкой. Снаружи на утеплитель можно набить гидроизоляционную супердиффузионную мембрану.

Утеплить пространство между горизонтальными балками намного проще, чем в стенах. В перехлесте утеплитель не сильно дает усадку.

Хотелось бы обратить внимание на балки (деревянные рамы).Дерево — живой материал, оно может деформироваться и трескаться. Чтобы избежать этих неприятностей, следует предварительно просушить в камере. Но это бюджетный и не самый надежный способ.

Наиболее рационально использовать клееный пиломатериал (двутавр деревянный, брус ЛВЛ). Эти материалы в разы дороже, но качество и безопасность превыше всего.

Перед укладкой мягкой черепицы, а также других кровель следует тщательно продумать вентиляционный зазор. В противном случае пар не найдет выхода и повлечет за собой негативные моменты.Уделите должное внимание пароизоляции стыков, это можно сделать при помощи клейкой ленты.

Предлагаем посмотреть следующее видео, чтобы сделать вышеизложенную информацию более понятной.

Если крышу планируется делать полностью из сип-панелей, то монтаж начинают с одного края и наращивают по коньку. Сначала устанавливаются и фиксируются саморезами первые стропила, затем по уже знакомому алгоритму крепятся панели.

Электропроводка

Отдельно следует сказать о монтаже электропроводки.В первую очередь разрабатывается схема, затем выполняется разметка электротрассы и электрических точек. Основания креплений выключателей, розеток и осветительных приборов должны быть металлическими.

В случае использования металлических труб или гильз (скрытая проводка) между ними и сэндвич-панелями прокладывается негорючий материал — короб и гофра ПВХ. Отводы труб должны быть приварены или посажены на резьбовое соединение. По краям труб устанавливается пластиковая вставка.

На видео ниже пример качественной разводки.Недостатком материала является его излишняя длина, однако авторы признают этот минус и рекомендуют смотреть до 10:27 и после 30:46.

Крупные ошибки

При самостоятельном строительстве sip домов часто стараются максимально сэкономить, при этом допуская типичные ошибки:

  • Упрощение несущей конструкции .

Ни в коем случае этого делать нельзя. Устройство пола между этажами длинными панелями, а также устройство пола сплошными плитами приведет в будущем к печальному результату.Плиты расшатываются и начинают скрипеть.

Экономия времени и денег – это, конечно, хорошо, но всего должно быть в меру. Нет необходимости строить дом из больших секций панелей. Экономя на брусе и раскрое деталей, вы подвергаете опасности свою жизнь в доме.

Это может стать самой большой неприятностью при покупке панелей. Часто в строительных магазинах можно найти недорогие сип-панели кустарного производства. У них очень плохая склейка и такая постройка может быть просто опасной.

  • Неверный расчет монтажного зазора .

Его еще называют деформационным зазором, на стыках он должен быть 3 мм. Однако выполнить эту рекомендацию очень сложно. Можно просто подрезать краевую панель, если есть небольшое несовпадение с обвязкой.

В самом общем виде – строительство дома и технология монтажа не сложны, хотя и требуют известного подхода «семь раз отмерь – один отрежь». В целом, если сравнивать с другими материалами и способами, построить дом из сип-панелей можно легко и быстро; С этой задачей справятся 2-4 человека.

Строительство домов из сип панелей получило широкое распространение в Канаде и Европе. Сегодня этот метод пользуется заслуженной популярностью в нашей стране. Эти услуги предоставляют многие фирмы, но, благодаря простоте использования, построить дом из сип-панелей возможно самостоятельно, без привлечения квалифицированных исполнителей. При соблюдении простой технологии можно получить достойный результат в короткие сроки.

СИП (Структурная теплоизоляционная панель): характеристики, преимущества и недостатки

Сип-панели

представляют собой трехслойные сэндвич-панели.Между двумя слоями сплошного листового материала находится теплоизоляционный и звукоизоляционный слой. В качестве наружных слоев чаще всего используются плиты OSB, наполнителем выступает пенополистирол. Реже для наполнения используется минеральная вата, так как это значительно увеличивает вес и стоимость элементов. Снаружи их обрабатывают противопожарными и антисептическими пропитками. Sip бутерброды бывают разной толщины — 124; 174 и 224 мм в зависимости от назначения. Основные линейные размеры 2500*1250 мм и 2800*1250 мм, хотя можно заказать изделия и других размеров.

Популярность данного товара обусловлена ​​большим количеством преимуществ:

  • Заводская готовность. При заказе сборных элементов на заводе сборка осуществляется таким образом, чтобы учесть все особенности проекта и свести ошибки сборки к минимуму. Также многие производители комплектуют изделия шипованной доской, что обеспечивает надежное пазогребневое соединение. В остальных случаях сборка брусом производится на месте сборки.
  • Простота использования. Технология настолько проста, что постройку можно собрать своими руками. При этом набор инструментов для работы минимальный.
  • Широкое применение. SIP можно использовать для строительства загородных коттеджей, офисных и складских помещений, гаражей и монтажа других зданий и сооружений.
  • Высокая тепло- и звукоизоляция. Наличие пенопласта или минеральной ваты обеспечивает отличные теплофизические свойства.
  • Сила. Производители дают гарантию не менее 50 лет.
  • Простота конструкции. Небольшой вес позволяет использовать облегченные типы фундаментов.
  • Скорость строительства.
  • Всесезонность. Отсутствие «мокрых» процессов позволяет проводить монтаж самостоятельно, вне зависимости от погодных условий.
  • Сохранение. Использование данной технологии на всех этапах строительства от пола до крыши, позволяет снизить материальные затраты.
  • Снижение затрат на отопление.


К недостаткам относятся:

  • Синтетические материалы.
  • Полная герметичность зданий. Для нормальной работы такого объекта необходима хорошая система принудительной вентиляции.
  • Воспламеняемость. По этому поводу ведутся жаркие споры, хотя производители обещают высокий класс пожарной безопасности.

Необходимо ответственно подойти к выбору СИП, чтобы они соответствовали всем указанным требованиям. Наличие пропитки для биологической защиты, огнестойких и влагостойких покрытий, толщина покрытия каркаса и плотность изоляционного слоя.

Подготовительные этапы работы

  • Выбор проекта. Если внешний вид здания, его размеры, этажность и дизайн зависят только от пожеланий заказчика, то подготовку проектной документации и расчет количества сэндвичей следует доверить профессионалам. Это позволит избежать ошибок и сэкономить деньги.
  • Выбор производителя. Во-первых, стоит изучить рынок поставок и выбрать компанию, которой доверяют и которая следит за процессом производства и упаковки.
  • Покупка и доставка заказа.

Основные работы по строительству здания

Фонд

Важнейший этап – выбор и правильное устройство фундамента. Небольшой вес конструкции позволит использовать любой тип основания: ленточный небольшой глубины, монолитный или столбчатый. Чаще всего используются винтовые сваи, что позволяет сократить сроки строительства до 2-3 дней. Этот процесс выполняется максимально аккуратно, избегая ошибок и неточностей.Устройство свайного фундамента вполне возможно выполнить своими руками. Участок размечается согласно проекту, начиная с углов. Между угловыми колышками натягивают осевые нити и отмечают места для ворса. Расстояние до соседних опор 2-2,5 м. После этого сваи закручивают на необходимую глубину, ниже точки промерзания грунта для данной климатической зоны.

С помощью нивелира находится единый уровень для всего кадра.Выравнивание по горизонтали можно выполнить дополнительным подкручиванием или обрезанием лишнего. Метод закручивания не рекомендуется, так как он разрыхляет почву. После этого соединяем «пятки» свай с помощью металлического швеллера, укладываем гидроизоляционный слой, который используем в качестве кровельного материала, а сверху монтируем обвязочный брус с помощью болтовых соединений.

Устройство пола

Собрать полноценный пол из сип панелей можно своими руками. Для этого по участку укладывают каркасные плиты, предварительно обработав их гидроизоляционной мастикой.В качестве лаг используется соединительный брус. На все стыки наносится пенополиуретановый герметик для лучшей герметизации. После этого для повышения прочности все стыки скрепляются саморезами с шагом 10-15 см. Часто поверх «пирога» дополнительно монтируется дощатый настил с помощью саморезов. В завершение выполняется устройство обвязки, по которой будут непосредственно собираться стены будущего жилища.

Подъем стен

Несмотря на кажущуюся сложность, построить стены своими руками тоже вполне выполнимо.Сборку конструкции начинаем с угла, для чего выставляем угловые панели по горизонтали и вертикали, используя для контроля качества строительный уровень. Далее из выставленных угловых многослойных плит самостоятельно монтируем следующие, направляясь в двух направлениях к следующим углам. Каждый соединительный паз проклеиваем монтажным герметиком. По окончании возведения стен первого этажа сверху кладем обвязочную доску, которая будет служить основанием для межэтажного перекрытия.

Устройство полов выполняем по аналогии с полом, выполняя пошагово технологию укладки плит.При необходимости усиливаем конструкцию дополнительным бруском. В потолках необходимо не забыть о технологических отверстиях для вентиляционных каналов и других коммуникаций. С помощью соединительных щитовых розеток можно формировать основание балконов, лоджий, различных декоративных конструкций.

Крепление конструктивных элементов второго этажа по конструкции аналогично сип-сэндвичам на первом уровне.

При обустройстве кровли, для небольших объемов можно обойтись без установки стропильной системы, так как панели обладают необходимым запасом прочности.При таком способе экономится значительная сумма денег. При больших площадях крыши необходимо монтировать стропила. Но даже в этом случае экономия заметна, ведь исключается использование дополнительных гидроизоляционных пленок и других покрытий. Сверху для вентиляции устраивают решетчатую обшивку и отделывают крышу любым выбранным материалом: металлочерепицей, ондулином и т.п.

Отделка

При правильном выполнении работы получаем гладкие и ровные поверхности, легко поддающиеся отделке любым материалом.Для внутреннего пространства чаще всего используют гипсокартон, в санузлах и кухнях – керамическую плитку. Для улицы подходят сайдинг, декоративные штукатурки.

Таким образом, широкое применение сип-сэндвичей для строительства зданий обусловлено несомненными достоинствами материала, возможностью выполнения всего комплекса работ своими руками, а также значительной экономией в процессе строительства и последующего операция.

Время считывания ≈ 4 минуты

Технология строительства домов из СИП (SIP) панелей уже несколько десятков лет используется в Северной Америке.Такое строительство также широко распространено в Европе. Популярность данной технологии обусловлена ​​надежностью конструкции, высокой скоростью возведения вне зависимости от погодных условий, хорошими показателями теплозащиты. Простота сборки дает возможность построить дом из СИП-панелей своими руками без привлечения большой бригады и тяжелой техники.

Особенности данной технологии

В том, что данный вид строительства реализуем, можно убедиться, посмотрев фотоотчет о проведенных строительных работах ниже.Информация ниже показывает, как построить дом из СИП-панелей самостоятельно.

Для полной ясности следует отметить, что понятие SIP-панели пришло из английского языка — SIP (Structural Insulated Panel) переводится как структурно-изолированная панель (см. фото).

Дома из таких сэндвич-панелей справляются как с боковыми нагрузками (ураганными ветрами), так и с весом снега на крыше.

Основные этапы строительства дома из СИП панелей

Если строительство планируется на земельном участке, где ранее ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями собственников, и с нормами размещения относительно границ земельных участков.Если же рядом проходит трубопровод, обустраиваются канализационные стоки, нужно позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Маркировка сделана для фундамента.

Строительство фундамента

Небольшой вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие постройки из СИП-панелей можно устанавливать на следующие типы фундаментов:

Конечно, можно обустроить подвал.

Здесь было решено построить дом без подвала. Сначала с помощью тяжелой техники обустроили площадку, сделали небольшое углубление под фундамент. Когда углубления выполнены в соответствии с проектной документацией, опалубку комплектуют и заливают бетонным раствором.

На ленточный фундамент устанавливаются шлакоблоки

, которые армируются и заливаются бетоном.

В этой ситуации было использовано 988 блоков.Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно просто использовать бетон для заливки цоколя.

Устройство нижнего уровня

Считается, что SIP-панели очень долговечны. Легко можно найти видео, где по такой панели едет грузовик, и она совершенно не деформируется. Поэтому пол в доме сделан из этого материала. Только сначала на фундамент укладывается гидроизоляция.На него кладут первую панель, совмещая ее с углом фундамента. Стыки панелей заполняются монтажной пеной. Там же установлен соединительный ключ. Вторая панель крепится вплотную к первой. Соединительные дюбели, к которым прикручиваются сами панели, придадут жесткости всем конструкциям.

При укладке панелей необходимо проверять уровень. Если есть отклонения, их необходимо устранить. Торцевая часть уложенных панелей закрывается обвязочными досками; при их фиксации используется пена.В результате внешне пол первого этажа будет напоминать монолитную панель.

Прокладка коммуникаций

Предварительно подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и система канализации.

Эту работу необходимо проводить перед укладкой чистового пола.

Устройство внутренних перегородок

Обычно внутренние перегородки монтируются одновременно с возведением несущих стен.

Но при задержке поставки панелей можно предварительно установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Монтаж SIP панелей

Основным этапом строительства дома из СИП панелей своими руками является монтаж самих панелей.

Этот материал необходимо крепить без зазоров и пустот.Чем герметичнее соединение, тем комфортнее будет жить в доме. Швы необходимо заполнить пенополиуретаном. Крепление осуществляется саморезами. Крепить панель к направляющей планке на фундаменте лучше анкерными болтами, чтобы исключить возможные смещения при усадке фундамента. Количество стыковых соединений должно быть сведено к минимуму. Поэтому лучший вариант – построить дом из СИП-панелей, изготовленный специально по конкретному проекту.

При сборке стен первого этажа выполняется укладка бруса и панелей перекрытия.

Конструкция крыши

Изготавливается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, и к ней уже крепится крыша. Чтобы подробно посмотреть, как устроена крыша, можно посмотреть

Как собираются сип-панели.Технология строительства домов из сип-панелей. Что построить из СИП панелей

Легкость и большие размеры СИП-панелей делают этот материал одним из лучших для строительства загородных домов. Все основные детали для строительства изготавливаются на заводе, необходимое количество привозится на площадку и собирается как конструктор. Для этого не нужна большая команда, с задачей справится бригада из 2-3 человек. Помимо монтажной готовности материала привлекает и простота его стыковки.Рассмотрим ключевые этапы технологии сборки дома из СИП-панелей.

Какой фундамент подходит?

В случае с SIP-панелями нет необходимости в дорогом, мощном основании. Готовый дом по канадской технологии весит не более 15 тонн, поэтому достаточно выбрать экономичный ленточный фундамент. В соответствии со строительными нормами фундамент закладывается на глубину промерзания грунта, в нашем случае достаточно, если на эту глубину по всему периметру будут заложены угловые ростверки.

Второй этап: плиты перекрытий

Сборка дома из СИП панелей возможна в любое время года, строительство не имеет мокрых этапов. Монтаж начинается с установки плит перекрытия. Если пролет не более шести метров, для плит перекрытия используют стандартные панели. Утепление нижней стороны панелей производится антисептиком и битумной мастикой.

Стыки между панелями фиксируются саморезами и заделываются монтажной пеной.Для придания конструкции жесткости по горизонтальной оси в технологические пазы торцов укладывают обвязочные брусья. Укладка плит перекрытия может быть завершена в течение нескольких часов.

Монтируем стены

Перед началом монтажа первых стеновых панелей готовится контур обвязки стен. Для этого к перекрытию пола саморезами крепится продольный брус толщиной 10 см. Шаблон поможет вам проверить, правильно ли он размещен.Конструкция крепится к фундаменту с помощью анкерных болтов путем просверливания отверстий в панелях и брусе. Все детали необходимо обработать противомикробными и водоотталкивающими составами.

Сначала монтируются панели, образующие угол. Вторая ставится к первой под прямым углом. Благодаря прочной фиксации угловых элементов конструкция приобретает необходимую жесткость. Далее панели монтируются последовательно с использованием соединения «паз-гребень». Соединение панелей между собой фиксируют саморезами или крупными корабельными гвоздями.

Когда все панели, образующие стены первого этажа, заняли свои места, их технологические пазы сверху заполняются пенополиуретаном и закрываются обвязочными балками. Одновременно с возведением периметра пространство первого этажа разделено на зоны перегородками из панелей. Дополнительную жесткость конструкции придает перекрытие, соединяющее стены.

Тот же технологический цикл повторяется на втором этаже.Перекрытие собирается так же, как и монтаж пола, опорой для него служит каркас предыдущего этажа, к нему саморезами крепятся плиты перекрытия.

Чердак и крыша: без стропил

Монтаж на крышу — одна из стандартных технологий работы с SIP-панелями. Стропила не нужны при возведении крыши, присущая панелям жесткость позволяет им выдерживать все метеорологические нагрузки.

Нижнее основание для кровельных панелей – мауэрлат, закрепляемый по периметру, верхнее – коньковый брус, закрепляемый между фронтонами.Уложенные панели крепятся саморезами вверху и внизу бруса. Кровельные панели крепятся друг к другу так же, как и стеновые элементы – саморезами или корабельными гвоздями.

Мансарда, расположенная под крышей из СИП-панелей, всегда будет теплой. Конструкция панелей такова, что кровля не нуждается в пароизоляции. Крышу можно сделать из любого известного сегодня материала: битумной, керамической или металлочерепицы, других.

Герметизация готового дома

После завершения сборки конструкцию герметизируют, промазывая все стыки полиуретановым клеем.Это очень важный этап, тщательность его выполнения гарантирует долгую эксплуатацию дома.

Установка дверей и окон

Проемы для дверей и окон предусмотрены проектом и подготовлены на заводе, что значительно упрощает монтаж.

Наружная и внутренняя отделка дома

Снаружи дом может быть облицован кирпичом или сайдингом, вагонкой, брусом, натуральным камнем или его искусственной имитацией. Идеально ровная внутренняя поверхность стен также подходит для любых отделочных материалов: обоев, покраски, плитки и других.Использование гипсокартона придаст стенам дополнительную огнестойкость.

Инженерная связь

Коммуникации прокладываются по завершении сборки каркаса. Все они будут легко доступны благодаря внешнему расположению. При необходимости их перекрывают гипсокартонными перегородками или натяжными потолками. Водопровод и канализация в одноэтажном доме сделаны под полом; специальные шахты устроены для двухэтажного здания. Отличительной особенностью строительства с использованием SIP является гибкость в плане коммуникаций. Все деревянные элементы, которые будут соприкасаться с водопроводом и канализацией, дополнительно пропитываются водостойкими составами.

Заводское производство всех элементов, легкость панелей делает возможным монтаж в кратчайшие сроки.

Преимущества домов из СИП-панелей по сравнению с домами по традиционным технологиям строительства очевидны:

  • Прочность. Сип-панель выдерживает до 200кг нагрузки на 1м 2 при прогибе не более 12мм.
  • Отсутствие усадки и гладкие стенки. Доступ к внешней и внутренней отделке можно получить сразу после установки.
  • Повышенная огнестойкость. Диапазон температур от -50ºC до +50ºC
  • Простота конструкции. Средний вес дома по канадской технологии
    не более 15 тонн.
  • Повышенная теплоемкость. Отопление дома по технологии SIP требует в 4-6 раз меньше ресурсов, чем отопление кирпичного.

Смотрите процесс сборки дома на видео:

Каркасная технология строительства прочно связана с высокой скоростью возведения домов, их экономичностью, вариативностью в подборе материалов. Одним из самых практичных вариантов являются SIP-панели (SIP-панели). Исходя из перевода с английского, их часто называют теплоизоляционными, конструктивными. Чем они отличаются от сэндвич-панелей и как правильно строить каркасные дома из СИП-панелей?

SIP панели — что это такое

СИП-панели

— один из современных многослойных материалов, применяемых при строительстве жилых домов. Их эксплуатационные свойства обусловлены особой структурой и способом изготовления.

Трехслойная конструкция из СИП

СИП – это трехслойные строительные панели, которые изготавливаются методом прессования. В результате материал становится почти твердым. Первый слой — ориентированно-стружечная плита (ОСП), второй — пенополистирол, третий — еще одна ОСП.

Ориентированно-стружечные плиты изготавливаются из нескольких слоев древесной стружки, соединенных синтетическими смолами. Их прессуют при высокой температуре и давлении. В каждом слое направление стружки разное, что придает готовому листу высокую прочность.

Обратите внимание: чем больше количество слоев стружки и чем качественнее клеевой состав, тем выше влагостойкость и прочность OSB.

Ориентированно-стружечные плиты

имеют стабильные размеры, обеспечивают отличную звуко- и теплоизоляцию, устойчивы к перепадам температур, просты в монтаже.

Пенополистирол

состоит из отдельных микропористых гранул с пустотами внутри. Они определяют легкость этого утеплителя, его хорошие звукоизоляционные свойства.Пенополистирол не выделяет в воздух токсичных веществ, морозостоек, устойчив к плесени.

Преимущества этих двух материалов во многом определяют преимущества строительства из СИП-панелей.

Сэндвич-панели и СИП-панели — в чем отличия

Сразу стоит отметить, что по своей сути СИП – это разновидность сэндвич-панелей. Для него характерны: связка ОСП и пенополистирола, определенный набор эксплуатационных характеристик.

Сэндвич-панели тоже разные:

  • Обшивка: сталь оцинкованная с полимерным покрытием, листы жесткого ПВХ, гипсокартон, ДСП,;
  • теплоизоляция: минеральная вата,.

Общая приставка «сэндвич» означает только многослойный материал.

СИП

также отличается от других сэндвич-панелей технологией изготовления. Плотно спрессованные в монолитные листы, они превосходят аналоги из других материалов. Но большинство сэндвич-панелей можно легко разобрать на слои.

Что касается несущей способности, то СИП могут быть конструктивными элементами дома, нести вертикальную нагрузку от перекрытий, крыш и т. д. Сэндвич-панели больше подходят для внутренних перегородок, дополнительного утепления наружных стен.

Преимущества и недостатки материала

Оборудованные дома из SIP панелей отличаются высоким уровнем теплосбережения. Они могут быть почти в 1,5 раза теплее аналогичных построек, выполненных по стандартной каркасной технологии. Это позволяет снизить затраты на электроэнергию, отопление.

Внутри здания формируется благоприятный микроклимат. В холодное время года воздух в помещениях быстро нагревается, но долго остывает.

На сооружение теплой «коробки» дома уйдет буквально 10-14 дней вне зависимости от времени года.А по окончании работ можно сразу приступать к отделке, так как стены практически не дают усадки.

Также теплоизоляционные панели в большинстве случаев не нуждаются в дополнительной паро- и ветрозащите.

К их недостаткам можно отнести: высокую стоимость при использовании качественных ОСП, горючесть древесины и эффект «термоса». Последнее подразумевает необходимость установки принудительной вентиляции в практически замкнутом контуре отопления.

Как построить дом из «теплых» панелей

Построить каркасный дом из СИП панелей своими руками не сложно.Немаловажную роль в этом играет относительная легкость материала и его прочность.

Последовательность работы будет следующая:

  1. Земляные работы для определения качества почвы.
  2. Выполнение разметки под фундамент и его закладку. За счет легкости СИП может быть бюджетным ленточным, свайным или винтовым вариантом.
  3. Возведение нижнего яруса конструкции (черновой пол). Плиты укладывают из угла, не забыв проделать технологические отверстия для коммуникаций.
  4. Возведение наружных стен и перегородок внутри дома. Соединение панелей должно быть максимально плотным, без пустот.
  5. Кладка потолочных панелей из СИП панелей, возведение второго этажа по уже отработанной технологии.
  6. Монтаж стропильной системы и ее обшивки СИП.

Строительство жилого дома из SIP панелей экономит время и труд. Вместо обшивки наружных стен и их утепления (с установкой обрешетки) нужно лишь смонтировать готовый трехслойный материал с нужным набором свойств.

Соединение панелей друг с другом и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных частей, прочность их соединения. Каждая из основных структурных единиц имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых СИПов к фундаменту на него предварительно укладывают гидроизоляцию (рубероид), закрепляют обвязочные плиты (ДО).

После этого укладываются панели пола. Они крепятся к основанию с помощью анкеров. Расстояние между креплениями не должно превышать 2 м.

Монтаж данного типа СИП-панелей осуществляется следующим образом:

  • Саморезы диаметром 4,8 мм и длиной 95 мм используются для соединения нахлеста с обвязочными досками.
  • Саморезы 3,1х50 мм крепят стеновую панель к ДО. Расстояние между креплениями не должно превышать 150 мм.

В процессе монтажа проверяйте ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

Во внешнем и внутреннем углах (90°) панели соединяются между собой деревянными дюбелями. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернативой для строительства дома является двутавр.

Обратите внимание: стыки отдельных элементов предварительно запениваются монтажной пеной.

Дюбель крепится к одной из стен саморезами диаметром 4,8 мм. Расстояние между ними не должно превышать 200 мм.

Панель другой стены крепится на дюбель саморезами 3,5 мм, выдерживая шаг не более 150 мм. Таким же образом крепится выступающая часть плиты ОСБ к торцу стеновой панели.

Стыковка стеновых и напольных панелей

Это сложный SIP коннектор в домашних условиях, предполагающий использование большого количества крепежных элементов.

  1. Плита перекрытия крепится к нижней стене с помощью саморезов, диаметр и длина которых соответственно 6,3 и 240 мм. Расстояние между ними не должно превышать 300 мм.
  2. Поверх потолка крепится обвязочная доска. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом 100-200 мм.
  3. Саморезы 3,5х51 мм фиксируют верхние стеновые панели на обвязочной доске. Расстояние между ними не должно превышать 150 мм.
  4. ОСП
  5. также крепится к обвязочной доске пола саморезами 3,5 мм. Однако в этом случае допустим шаг в 300 мм.

Все монтажные швы при сборке дома предварительная пена соответствующего состава.

Уголок для соединения крыши и стены

Для устройства стыка кровли и стены выполнить следующие действия:

  1. На стеновую панель крепится мауэрлат — опора для нижнего уровня стропильной системы.Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
  2. С торцевой стороны кровельного СИП крепится обвязочная доска. Саморезы диаметром 3,5 мм устанавливаются на расстоянии не менее 150 мм друг от друга.
  3. Элементы кровли соединяются с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

примечание : крепеж диаметром 6,3 мм также используется для крепления кровельных панелей к коньковому прогону.

Здание из СИП: вывод

Если вы все еще не уверены, стоит ли строить дом из SIP-панелей, взгляните на более чем 20-летний опыт Канады и Финляндии в этой области. Для стран, где бывают сильные ураганы и не менее лютые морозы, более чем удачно.

Секрет кроется в неприглядных деревянных дюбелях, используемых для соединения панелей. Они соединяются в жесткую раму, которая в сочетании с прочными SIP-панелями защищает от непогоды.

Однако для получения такого запаса прочности важно соблюдать технологию строительства дома до мелочей.Одна ошибка может поставить под угрозу работу многих людей и жизнь будущих жильцов. Именно поэтому часть строительных работ рекомендуется доверить опытным специалистам.

Видео: полный цикл сборки дома

Жители Европы и Северной Америки уже более пятидесяти лет используют конструкционно-изоляционные сип-панели для строительства прочных, теплых, долговечных и экологически чистых зданий. В последнее время дома, построенные по канадской технологии, стали популярны и в нашей стране.Сегодня большое количество строительных компаний предлагают свои услуги по возведению подобных конструкций. Конечно, можно нанять для строительства представителей одной из этих многочисленных компаний, однако можно сделать дом из сип-панелей и своими руками. Самостоятельный монтаж значительно удешевит 1м 2 постройки, при этом его качество не пострадает.

Дома из сип панелей имеют множество преимуществ, однако выделим наиболее значимые:

  • Здания характеризуются высокой степенью теплоизоляции, поэтому стоимость отопления зданий из конструкционно-изоляционных сип-панелей значительно ниже стоимости отопления деревянных, бетонных или каменных домов.
  • Хорошая звукоизоляция гарантирует надежную защиту от внешнего шума.
  • Конструкции данного типа имеют повышенный запас прочности и длительный срок службы, который может превышать 100 лет.
  • Благодаря простому принципу соединения дома очень быстро собираются, а идеально ровные стены и углы очень хорошо поддаются отделке.
  • Вероятность того, что эта структура сожмется, очень мала.
  • Материал, из которого изготовлены сип-панели, не подвержен гниению и не поражается насекомыми.Кроме того, в составе материала не содержатся вредные вещества, способные нанести вред здоровью живых людей или нанести ущерб окружающей среде.

Канадская технология

одинаково успешно применяется при строительстве объектов недвижимости любого типа. На сегодняшний день из сип-панелей возводятся:

  • Загородные дома, загородные коттеджи.
  • Офисные здания.
  • Гостиничные комплексы, туристические базы.
  • Рестораны, бары, кафе.
  • Склады, мастерские и многое другое.

Подготовительные работы

Первое, что нужно сделать перед началом строительства, это составить проект будущего дома. Если у вас не получается создать проект самостоятельно, то можно прибегнуть к помощи специалистов. Кроме того, допустимо использовать типовые проекты, которые представлены на различных интернет-ресурсах, либо адаптировать эти проекты под свои требования, внеся необходимые коррективы.

  • Не менее важным является приобретение необходимого инструмента.При этом от покупки некачественного инструмента настоятельно рекомендуется отказаться, ведь это может привести к различным непредсказуемым негативным последствиям.
  • Строгое соблюдение правил техники безопасности сохранит ваше здоровье и поможет выполнить строительные работы в полном объеме, качественно и в срок.

Этапы строительства

  1. Устройство фундамента является обязательным начальным этапом в процессе строительства любого здания или сооружения.Дом из сип-панелей имеет относительно небольшой вес, поэтому в большинстве случаев целесообразно возводить фундамент под такое здание на винтовых сваях. Преимущество такого типа фундамента в том, что его возведение занимает не более двух дней, при этом монтажные работы возможны даже при отрицательных температурах воздуха. Еще одним положительным моментом использования фундамента на винтовых сваях является то, что его стоимость достаточно низкая по сравнению со стоимостью строительства других типов фундаментов.
  2. После завершения работ, связанных с фундаментом, следует приступить к его гидроизоляции.Для этого используется рубероид, который необходимо укладывать в два слоя.
  3. Далее необходимо уложить обвязочный брус, который будет служить основанием для пола. Кладку производят на оголовки винтовых свай в соответствии с ранее созданной чертежной документацией.
  4. На следующем этапе монтируются панели, выполняющие роль напольного покрытия. Гидроизоляцию обеспечивает слой битумной мастики, нанесенный на их внешнюю сторону. Их необходимо разложить по всему периметру будущего строения и срастить по ширине и длине, соединив их с обвязочным брусом при помощи прочного и незаметного соединения «шип-паз».Перед процессом сращивания каждый паз герметизируется однокомпонентным пенополиуретановым герметиком. Кроме того, закрепить конструкцию помогают саморезы, которые необходимо прикрутить с каждой стороны соединения. Когда полы окончательно собраны, на их торцы также следует нанести однокомпонентный пенополиуретановый герметик, после чего наружные части обшиваются деревянными планками.
  5. После выполнения вышеуказанных действий можно приступать к сборке стен первого этажа дома. В первую очередь необходимо выполнить монтаж горизонтального каркаса стен вдоль фундамента, т.е. нижней обвязки стен. При этом работу нужно выполнять с особой тщательностью, строго придерживаясь схемы подключения, от которой нельзя отступать. Любые неточности на данном этапе строительства могут привести к серьезным проблемам в будущем. Возможна установка сип-панелей, которые будут выполнять роль стен здания, когда будет готова нижняя обвязка. Сначала устанавливаются угловые элементы, после чего крепятся остальные стойки и пластины (монтаж ведется от первой угловой панели и осуществляется в двух направлениях, ко второму угловому элементу).В процессе сборки каждую вновь устанавливаемую плиту необходимо контролировать специальным измерительным инструментом – строительным уровнем, позволяющим определить величину отклонения от вертикальной или горизонтальной линии и при необходимости исправить ее положение.
  6. После этого верхние образцы обрабатываются однокомпонентным пенополиуретановым герметиком, затем укладывается верхняя обвязка.
  7. Далее наступает очередь монтажа межэтажного перекрытия. Для этого по всему периметру строения на панели первых этажей монтируются плиты с предварительно нанесенным слоем однокомпонентного пенополиуретанового герметика, выполняющие роль межэтажного перекрытия (как и на первом этаже ).
  8. Стеновые панели второго этажа монтируются и крепятся между собой по аналогии со стеновыми панелями первого этажа здания. Иногда пролеты комнат могут быть большими. В этом случае межэтажные перекрытия лучше всего армировать клееным фанерным брусом (балками ЛВЛ), которые впоследствии можно будет скрыть декоративной отделкой потолка, под гипсокартонными листами или под подвесным потолком.
  9. Монтаж кровли является завершающим этапом строительства дома. Следует отметить, что возведение крыши ведется без стропильной системы, ведь сип-панели обладают значительным запасом прочности, благодаря чему способны выдерживать высокие внешние нагрузки.Принцип соединения плит крыши остается таким же, как и принцип соединения панелей перекрытия. В этом случае нет необходимости использовать пароизоляционные и гидроизоляционные материалы, поскольку материал обладает хорошими паро- и теплоизоляционными свойствами.
  10. После возведения крыши можно приступать к монтажу кровельного покрытия, которое может состоять из любых кровельных материалов, ограничений в этом случае нет.
  11. Оконные проемы также могут быть любой формы и размера.
  12. Проведение инженерных коммуникаций в дом можно проводить параллельно с внутренними отделочными работами.

Ниже мы перечислим плюсы и минусы использования технологии строительства домов из SIP панелей.

Преимущества:

  • за счет высоких теплосберегающих характеристик ограждающих конструкций.
  • Больше полезной площади — за счет малой толщины стен можно получить на 15-20% больше полезной площади.
  • Ускоренная установка бокса дома (1-2 недели).
  • Нет необходимости в дорогом фундаменте (достаточно, например, установить за 1 день).
  • Экономия на тяжелом подъемном оборудовании может значительно снизить затраты на строительство.
  • Строить дома можно круглый год — они не дают усадки, поэтому отделочные работы можно начинать сразу после сборки.
  • Технология сборки проста, построить дом из СИП-панели можно даже своими руками — это под силу каждому, кто следует инструкции и умеет держать в руках отвертку и пилу.

недостатки

  • Малая тепловая инерция ограждающих конструкций характерна для любых каркасных домов.
  • Высокая цена материала – впрочем, это с лихвой компенсируется экономией затрат на фундамент и сокращением сроков строительства.
  • Ограждающие конструкции не дышат, а значит, необходимо эффективное устройство – этот недостаток также присущ всем каркасным домам.
  • Горючесть ограждающих конструкций — но не выше, чем у любых деревянных конструкций.
  • Выделение вредных веществ при горении — действительно, при плавлении пенополистирола выделяется стирол со специфическим сладковатым запахом. При концентрации в воздухе более 600 ppm (1 ppm = 4,26 мг/м3) опасен для человека. Но запах стирола становится невыносим даже при концентрации выше 200 промилле, а это однозначный сигнал к срочной эвакуации.
  • Поддается грызунам — хотя эти животные разводятся где угодно, известны случаи, когда крысы грызли даже бетон в поисках пищи.

На рынке есть и более дешевые изделия с облицовкой толщиной 9 мм, но они подходят только для стен и перегородок небольших одноэтажных домов.

Отличия заводской СИП-панели

  1. Неточная геометрия. Смещение пластин друг относительно друга, ромбовидную или трапециевидную форму панели легко определить с помощью угольника и рулетки.
  2. Использование некачественной OSB с низкой влагостойкостью. Обильно смачивайте поверхность панели в течение часа или двух. Если стружка начала отслаиваться, перед вами бракованный товар.
  3. Низкая прочность сцепления.Это, пожалуй, главная особенность полукустарных товаров. Проверить изделие можно только оторвав одну из крышек от изоляции. Качественная панель ломается не по шву, а по листу пенопласта.
  4. Выполнение средней части панели из фрагментов плит пенополистирола. Для уменьшения количества отходов кустарные предприятия пускаются на обрезки утеплителя, что негативно сказывается как на прочностных, так и на теплоизоляционных свойствах. Стыки плит пенополистирола хорошо видны на торцах панелей.

Поэтапное строительство дома из SIP панелей

Фундамент

Фирмы, которые занимаются строительством домов из SIP панелей, рекомендуют делать, что полностью соответствует концепции быстровозводимого здания. Сваи для дома площадью до 150 м² можно собрать за два-три дня, а с помощью специальной установки – за один день; сборка ростверка из швеллера или брусовой обвязки также не занимает много времени.

Сила морозного пучения во много раз превышает нагрузку от легких стен из СИП-панелей.В таких условиях лучше всего работают свайные и утепленные мелкозаглубленные фундаменты.

(наиболее распространенный их диаметр 108 мм, длина 2,5 и 3 м) укладывают под наружную и внутреннюю капитальные стены, а также ригели (нужны для уменьшения пролетов балок) с шагом 1,5- 2 м. Такое основание хорошо ведет себя на пучинистых грунтах и ​​практически не оседает под легкими стенами — при условии, что глубина определяется не случайным образом, а в результате пробного завинчивания с измерением силы: лопасти свай должны опираться на плотные слои почва.

Для службы более 50 лет необходимо приобрести сваи из стали толщиной не менее 4 мм с литыми наконечниками, которые гораздо лучше сварных противостоят коррозии; после установки их следует залить бетоном. Одна опора с учетом монтажа обойдется в 2400-2700 рублей, то есть стоимость фундамента под дом размерами 8×10 м не превысит 100 тысяч рублей. Правда, отделка цокольной части потребует дополнительных затрат: придется заливать на каркас цементно-стружечные или стекломагнезитовые листы (для облицовки плиткой или камнем) или декоративные панели.

Основной альтернативой свайно-винтовому фундаменту является традиционный для загородного строительства мелкозаглубленный ленточный шириной 0,3–0,4 м и высотой 0,6–0,8 м. свая, но сроки строительства увеличатся как минимум на 3 недели. Залогом надежности ленточного фундамента является правильно выполненный арматурный каркас, он должен быть спроектирован в соответствии с СП 63.13330.2012 (основные требования — наличие не менее двух армирующих поясов и коэффициент армирования не менее 0.1%). Основание этого фундамента не следует возводить на неоднородных грунтах с зыбучими песками. Легкий лучше всего подходит для заболоченных участков с сильно пучинистыми и слабонесущими грунтами. На плиту насыпают песчано-гравийную дренажную подушку, слой экструдированного пенополистирола толщиной не менее 100 мм и гидроизоляционную подложку. Минимальная толщина плиты 200 мм, и ее необходимо армировать двухуровневым каркасом из бруса диаметром 12 мм и более. Для защиты стен от воды (преимущественно талой) уложен железобетонный цоколь высотой 0. По контуру плиты следует возвести 3–0,5 м. Отмостку и цоколь желательно утеплить листами пенополистирола толщиной 50 мм.

Фундамент из стальных свай целесообразно укреплять ростверком из швеллера или двутавра. Беспорядочные балки ростверка должны быть сварены между собой и, кроме того, приварены к сваям. Металлические детали должны быть защищены от коррозии и изолированы от деревянной обшивки рулонной гидроизоляцией.


При устройстве плавающего ленточного фундамента нет смысла углубляться в глинистый грунт – лучше надстроить надземную часть, которая будет служить подвалом.Армокаркас следует вязать оцинкованной проволокой. Стыки должны быть прочными и долговечными, ведь каркас должен работать как единое целое на протяжении всего срока службы фундамента.

Стены

Несмотря на то, что технология считается унифицированной, у каждого предприятия и даже бригады свои методы сборки ограждающих конструкций — удачные и не очень.

Для строительства требуются изделия как стандартных, так и нестандартных размеров — перемычки над проемами, простенки, элементы кровли и т. п.Крупные компании, имеющие собственную производственную линию, осуществляют резку только в заводских условиях. Небольшие фирмы и «автономные» бригады часто вырезают нужные фрагменты на месте с помощью циркулярной пилы и поролоновой кельмы (с помощью этого инструмента выбираются пазы по периметру панелей). При этом способе высок риск нарушения геометрических размеров помещений и проемов, появления зазоров в местах стыков деталей.

Технология строительства предусматривает установку скрытого каркаса, детали которого вставляются в пазы панелей.Для каркаса следует выбирать пиломатериалы камерной сушки, пропитанные антисептическим составом, а для балок перекрытий целесообразно использовать либо деревянный двутавр. Увы, иногда используются недосушенные изделия, которые могут коробиться, что приведет к появлению трещин и деформации стен и потолков. Стык между панелями и элементами каркаса всегда герметизируется пенополиуретаном. Однако некоторые бригады привыкли собирать стойки из двух досок, просто стягивая их саморезами без какой-либо заделки шва. При этом по углам можно установить брус 150×100 мм. Казалось бы, это должно повысить прочность коробки дома, но на практике такое решение лишь гарантирует промерзание угла в суровую зиму.


СИП-панели позволяют возводить здания сложной конфигурации – со скошенными углами и эркерами. Правда, это увеличивает трудозатраты и количество отходов, а значит и стоимость 1 м2 площади дома.

Кровля

Мансардный или полумансардный этаж можно возводить с использованием СИП-панелей, а также по традиционной технологии с утеплением минеральной ватой или другими материалами.

Иногда можно услышать, что кровельный пирог на основе СИП-панелей более устойчив к влаге (ведь пенополистирол имеет крайне низкое водопоглощение). Однако постоянное присутствие влаги (которая может просачиваться сквозь кровельное покрытие или поступать снизу в виде пара) приводит к разрушению щитовых покрытий (ОСП). Кроме того, при температуре выше 80°С начинается процесс термической деструкции пенополистирола.

Поэтому необходимо предусмотреть вентиляционный зазор между СИП-панелями и кровельным материалом.Без слоя пароизоляции со стороны помещения не обойтись, а также вентилируемого конька.

Несущая часть кровли из СИП-панелей включает коньковую балку, прогоны (несущие балки, параллельные коньку) и наслонные стропила, функцию которых выполняют балки между панелями. Установленные панели укрывают сплошным ковром из рулонной паропроницаемой гидроизоляции, затем монтируют реечную обрешетку, к которой крепится кровельное покрытие (например, стальные профилированные листы), либо еще один слой ОСП, служащий основой для гибкой битумной черепицы.

Только принудительная приточно-вытяжная система с рекуперацией тепла, которая обеспечит зональный воздухообмен, может кардинально изменить ситуацию в лучшую сторону. Основным элементом такой системы является блок рекуперации. Для коттеджа площадью около 120 м 2 , где проживает семья из трех-четырех человек, достаточно установки производительностью 180-250 м 3 /ч, цена которой составит 60-250 тыс. рублей. в зависимости от дизайна и производителя. Стоимость системы с установкой варьируется в пределах 350-700 тысяч рублей.без учета затрат на создание скрытых полостей для прокладки вентиляционных каналов.

Отделка СИП-панелями

Изнутри стены из СИП-панелей в подавляющем большинстве случаев обшиваются гипсокартоном, листы которого могут крепиться непосредственно к внутренней ОСП. Облицовку выполняют двухслойной, предусматривая в первом слое каналы для электропроводки (кабели необходимо размещать в защитных гофрированных трубах или коробках из ПВХ). При традиционном способе монтажа гипсокартона (с использованием обрешетки из реек или стали) трубы и кабели укладываются в полости под обшивкой.

Снаружи чаще всего монтируется навесной фасад. Кроме того, возможно оштукатуривание, но во избежание появления щелей целесообразно использовать технологию мокрого фасада, деревянными планками, композитными панелями.

– не только материал с очень высокими показателями теплоудержания, прочный, долговечный, но и качественная, удобная строительная конструкция, позволяющая буквально в течение нескольких дней завершить возведение конструкции на подготовленном основании. При этом сборка домов может осуществляться без применения специальной техники, вручную, силами всего нескольких человек.

Для строительства домов из СИП панелей необходимо обустраивать фундамент. Так как конструкция достаточно легкая, чаще всего используются:

  • столбчатый фундамент;
  • железобетонная ленточная конструкция;
  • свайно-винтовой фундамент.

Последний вариант самый выгодный, так как идеально подходит для строительства домов на любом грунте, гарантирует отсутствие проблем с вспучиванием грунта при промерзании. Свайный фундамент создается очень быстро с помощью специальной техники, но его можно установить и вручную.

Домостроительная техника

Будем считать, что сборка домов из СИП панелей осуществляется по заранее разработанному строительному проекту, снабженному инструкцией. При этом конструкции поставляются в готовом виде, необходимых размеров, с дверными и оконными проемами. Это самый распространенный вариант, который выбирают рачительные хозяева. При этом временных задержек нет, SIP-элементы стен гарантированно сопрягаются друг с другом.

Если владелец будущего дома из СИП панелей предпочитает действовать полностью самостоятельно, согласно проектной документации подготавливаются необходимые элементы. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего – ее практически не происходит.

Начало строительства

Начало строительства домов из СИП-конструкций — сборка основания, расположенного на фундаменте. Обычно это барная конструкция.Сборка осуществляется в несколько этапов:

  • формируется обвязка периметра будущего дома;
  • Устанавливаются и закрепляются
  • промежуточных поперечины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП-панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода лесоматериалов. У этого подхода есть свои недостатки, но он используется очень часто.

Пол первого этажа

Инструкция по сборке пола первого этажа из СИП панелей следующая:

  • первая СИП-панель укладывается в поперечном направлении, по короткому размеру фундамента. Размер элемента подбирается таким образом, чтобы при размещении на торце обвязочной доски общий размер соответствовал фундаменту;
  • возможно соединение панелей между собой по системе «шип-паз».На сегодняшний день допускается сборка пола до 6 метров по длине панели, однако есть решения с повышенной прочностью, допускающие размер до 15 метров;
  • если сборка должна гарантировать максимальную прочность, то между панелями СИП стоит проложить промежуточный соединительный стержень или доску;
  • после укладки поверхности по периметру чистового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения вспениваются при сборке.Панели соединяются между собой саморезами, нижняя поверхность пола домов из СИП-конструкций гидроизолируется битумной мастикой. Если использовались промежуточные доски или брусья, их также крепят саморезами к обвязочной доске. очень просто, на практике вся работа делается за несколько часов.

Монтаж стен первого этажа

Главное, с чего начинается инструкция по установке СИП панелей на первом этаже домов, это установка направляющей, бруса 100 мм.Он крепится к фундаменту анкерными болтами прямо через конструкции перекрытий, где будут располагаться стены.

Эту работу необходимо выполнять с максимальной осторожностью, чтобы даже при неточностях в раскрое стеновых элементов было соблюдено общее направление СИП-панелей. Правильность установки бруса проверяют по инструкции к проекту и с помощью шаблонов.

Сборка осуществляется в следующем порядке:

  • иду на угол первого этажа.Сначала устанавливается одна SIP-панель. Надежно крепится к направляющей. Точность установки постоянно проверяется;
  • вторая СИП-панель монтируется под прямым углом. Соединение с первым тщательно вспенивается. Точность угла должна быть идеальной – он будет задавать направление и отвечать за точность размещения остальных СИП-конструкций;
  • сборка стен домов — установка последующих СИП-панелей — осуществляется по системе «шип-паз».Элементы крепятся к направляющей планке и соединяются между собой саморезами.

Технология сборки первого этажа из СИП панелей тоже проста. Потребуется больше контроля и внимания, но работа не сложная. При соединении СИП элементов стены дома под косыми углами направление и реальные размеры каждой конструкции помогут определить либо инструкции к проекту, либо уложенная направляющая планка.

Сборка первого этажа завершается запениванием периметра по верху и установкой панелей обвязочной доски в технологический паз. Он придает дополнительную прочность всей конструкции из элементов СИП и будет служить местом крепления верхних конструкций.

Второй и последующие этажи

Технология сборки второго этажа ничем не отличается от первого. Укладывается пол, при этом СИП-конструкции крепятся длинными саморезами к обвязочной доске, расположенной в торце стен первого этажа.Если следовать таким инструкциям, пол будет работать как средство обеспечения прочности всей конструкции, связывая все стены воедино.

Крыша

Если крыша собрана из СИП-панелей, ей не понадобятся стропила и другие конструктивные элементы, которые призваны обеспечить прочность. На практике укладывается опорный брус – мауэрлат, расположенный по периметру будущей крыши. Он прикручивается к обвязочной доске верхнего этажа.

Технология укладки также не предусматривает особых сложностей:

  • фронтоны собираются.Процесс аналогичен монтажу первой СИП-панели на первом этаже – все нужно делать аккуратно, элемент крепится к мауэрлату;
  • между двумя фронтонами вверху устанавливается опорный коньковый брус;
  • СИП-панели
  • укладываются на мауэрлат и коньковый брус и крепятся к ним болтами.

Технология сборки кровельного покрытия аналогична первому этажу. Несмотря на то, что SIP-панели обладают достаточной прочностью, при устройстве кровли рекомендуется использовать стыковочную доску, чтобы гарантировать хорошую жесткость и высокую устойчивость к порывам ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП-конструкций найти не удалось. Техника проста, требует только аккуратности и внимательности. Все стыки должны быть запенены, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные характеристики конструкции.

Сборка внутренних перегородок из СИП-панелей меньшей толщины также не представляет сложности и осуществляется по инструкции для стен – с помощью планки-направляющей, контролируя установку под точным углом, а также тщательно запенивая все стыки. Инструкцией не предусмотрено использование соединительной платы между отдельными элементами СИП. Прочности системы шип-паз более чем достаточно для внутренних межкомнатных перегородок.

Недостатки технологии SIP. Технология строительства домов из сип панелей Технология строительства из сип панелей своими руками

Древесноволокнистые плиты (древесно-волокнистые) и ДСП (ДСП), изготавливаемые из отходов деревообрабатывающей промышленности с начала ХХ века, применяются для отделки полов, перегородок и заборов, звукоизоляции и изготовления мебели.Эти материалы, изготовленные из стружки и стружки, скрепленные полимерными смолами и сформованные в плиты и листы, никогда не использовались в качестве конструкционных элементов.

Статья о строительстве домов из сип панелей, о понятии сип панелей, технологиях их изготовления, характеристиках, технологии строительства из таких панелей, плюсах и минусах.

Строительство домов из сип-панелей можно отнести к малоэтажному домостроению с деревянным каркасом, однако сип-строительство имеет свои особенности, отличающие этот способ строительства от традиционного каркасного строительства. Однако ситуация изменилась в середине ХХ века, когда в США инженеры-конструкторы и технологи разработали и запатентовали сначала плиты OSB (ориентированно-стружечные плиты), а затем и СИП-панели на их основе. Производство SIP (Structural Insulated Panel), что в переводе означает «структурная теплоизоляционная панель», произвело революцию в малоэтажном домостроении, так как позволило совместить в одном изделии конструктивную, несущую и теплоизоляционную функции.

Строительство домов из сип-панелей относится к категории строительства малоэтажного жилья с традиционным деревянным каркасом, но необходимо знать, что сип-строительство имеет некоторые особенности, отличающие этот способ строительства домов от традиционного каркасного.

Что такое сип панель

Продукция из отходов деревообрабатывающей промышленности — древесно-стружечные и древесноволокнистые плиты использовались и используются в отделке помещений, при устройстве полов, заборов и перегородок, тепло- и звукоизоляции, мебельном производстве с начала ХХ века. Однако такие материалы на основе древесной стружки и стружки, сформованные в плитные или листовые изделия с использованием полимерных смол, никогда не применялись в качестве несущих конструкций.

сип-панель

Ситуация изменилась в середине прошлого века, когда в США инженерами-технологами были разработаны сип-панели.SIP расшифровывается как Structural Insulated Panel или Structural Insulated Panel. Это изделие, состоящее из двух OSB или в русскоязычном варианте OSB — ориентированно-стружечной плиты со слоем утеплителя между ними наподобие сэндвича.

Технология изготовления и характеристики панелей OSB


Основным «ноу-хау», используемым американскими технологами при изготовлении OSB-панелей, является укладка щепы в три слоя при формовании изделия.В слоях, близких к поверхности плиты, стружка направлена ​​вдоль плиты, а во внутреннем слое поперек. При этом строительные плиты OSB получили уникальные прочностные свойства – устойчивость как к сжатию, так и к изгибу, что позволило использовать их в качестве несущих конструкций и строить дома из сип-панелей.

Технология изготовления

следующая. Сначала очищенные от коры бревна деревьев, обычно хвойных пород, обрабатывают на прецизионных станках, получая щепу определенного размера — длиной не более 100 мм и толщиной около 1 мм.То есть для производства этих изделий используются не отходы деревообработки, а специально изготовленная щепа. Его сортируют и сушат в сушильных камерах, затем укладывают в определенном порядке в ленточные формы, заливают водоотталкивающим составом полимерной смолы, и вся эта масса склеивается под давлением при высокой температуре. После набора изделием необходимой прочности и твердости лента разрезается на пластины необходимой длины.

Изоляция ППС — характеристики и технология производства


В качестве утеплителя при изготовлении сип панелей используется ППС — пенополистирол, запатентованный в 1950 году.PPS состоит из множества герметичных ячеек, обеспечивающих влагонепроницаемую структуру. Пенополистирол производится из гранул полимера в результате химической реакции мономера стирола со специальным вспенивающим агентом.

Процесс изготовления PPP выглядит следующим образом. Сначала полимерные гранулы нагревают до температуры плавления, затем в полученную массу добавляют пенообразующую добавку, которая образует мелкоячеистую структуру по всему объему. На следующем этапе формирования ПСП ячеистая масса продолжает расширяться, и в таком виде ее помещают в специальные формы — формы, где под действием давления и пара формируются пенополистирольные блоки.

После того, как крупные пенополистирольные блоки стабилизируются и выделяют лишнюю влагу, их разрезают на плиты необходимой толщины для изготовления сип-панели с помощью кусачек с подогревом.

Технология изготовления сип-панелей

Конечный продукт состоит из пары плит OSB снаружи и сердцевины из пенополистирола EPS. Сип-панели изготавливаются на автоматизированных линиях, в состав которых входят: тележки для подачи компонентов изделия на пресс, устройства для нанесения клея на верхнюю и нижнюю поверхности, подъемники для ламинирования панелей и основной узел всей технологической линии – пневматический пресс для склейки. продукты.

Сначала на монтажную площадку укладывается нижняя наружная плита OSB. Затем сердечник соответствующего размера из пенополистирола пропускают через клеераспределительную машину, где на его поверхность наносится клей, после чего сердечник укладывается на нижнюю плиту ОСП и накрывается верхней плитой. Процесс повторяется до тех пор, пока не будет заполнено все рабочее пространство внутри пресса, то есть прессование готовой продукции осуществляется в пакеты. Пневматическая конструкция пресса позволяет равномерно выравнивать давление под нижней и верхней поверхностями пакета плит до требуемой величины.

Экологически чистые уретановые клеи используются для приклеивания пенополистирольной сердцевины к наружным плитам OSB.

Характеристики сип панели

Видео — Как производят СИП панели на заводе

Плита One OSB хорошо выдерживает растягивающие нагрузки, но не очень устойчива к продольному сжатию и легко гнётся. Однако при соединении двух ОСП с пенополистирольным наполнителем такое изделие приобретает удивительную прочность, поскольку вставка ПСП позволяет им работать вместе. По результатам испытаний сип панели, изготовленные в промышленных условиях с соблюдением всех технологических норм, способны выдерживать продольную нагрузку на сжатие 10 т/п.м, а при поперечном изгибе 2 т. Это дает возможность использовать их в качестве несущих стен в малоэтажном строительстве, а также для перекрытий и кровельных конструкций. При этом вес 1 м2 изделия не превышает 10 кг, что позволяет построить сип в домашних условиях практически вручную, без грузоподъемной техники.

Основной целью объединения OSB-плит и ППС-наполнителя в единое изделие было сочетание несущих и теплоизоляционных качеств, что было успешно выполнено. Коэффициент теплопроводности сип панели толщиной до 200 мм составляет 0,03-0,05 Вт/мГрадС. Для сравнения, массивная древесина имеет коэффициент теплопроводности 0,09-0,18 Вт/мградС, керамический кирпич — 0,3-0,45 Вт/мградС. Чем ниже коэффициент теплопроводности, тем лучше материал сохраняет тепло.Если сравнивать сип с кирпичной стеной, то для того же теплосберегающего эффекта, который дает сип, необходима кирпичная стена толщиной около 2 метров.

Помимо отличных теплоизоляционных качеств, наполнитель из ППС также обеспечивает хорошую шумоизоляцию как снаружи, так и между помещениями.

размеры


Стандартные отраслевые размеры глотка могут варьироваться в следующих пределах:

  1. по ширине — от 625 до 1250 мм;
  2. по длине — 2500, 2800, 3000 и более мм;
  3. по толщине — от 124 (12+100+12) мм, 174 (12+150+12) мм, 224 (12+200+12) мм.
  4. Сип-панели

толщиной 174 мм и более применяют для несущих наружных и внутренних стен одно-двухэтажных домов, изделия меньшей толщины применяют для устройства перегородок. Для плит и крыш – толщиной 224 мм.

Стандартный сип в любом случае придется обрабатывать на строительной площадке, резать и подгонять под необходимые размеры, поэтому компании, избравшие сип строительство своим основным направлением деятельности, выпускают так называемые домокомплекты.

Домокомплект

Сип дома строятся с использованием домокомплектов — наборов изделий, раскроенных и обработанных под конкретный проект, выбранный заказчиком. Все сипы вырезаются точно по размерам стен, высоте дома, особенностям его планировки, конструкции крыши и общему архитектурному облику. В комплект дома входит комплект наружных и внутренних несущих стен, перекрытий, перегородок и конструкций для кровли.

Для создания домокомплекта после склейки и прессовки изделия укладываются на специальный стол, где производится их резка в соответствии с чертежами проекта, по периметру каждой панели делается паз, предназначенный для вставки соединительной планки при установка.Также в готовом сип домокомплекта вырезаются проемы для окон и дверей.

Кроме самих пазов в комплект могут входить многие другие сопутствующие материалы: брус для обвязки панелей на уровне фундаментов и перекрытий, крепежный брус и доска, используемые при соединении панелей друг с другом, окон и дверей, гидроизоляционные, отделочные и кровельные материалы, материалы для разводки инженерных систем и др. Обычно для заказчика предлагаются различные варианты: можно купить домокомплект для самостоятельной сборки без дополнительных материалов, домокомплект только со сборкой короба, дом под ключ комплект и другие варианты.

Средняя цена дома из сип-панелей при условии покупки и самостоятельной сборки заказчиком может варьироваться в пределах 3000-6000 руб/м2. Средняя стоимость строительства под ключ из готового домокомплекта составляет 15 000-18 000 руб/м2. Монтаж короба дома специалистами осуществляется в течение 2-3 недель, а строительство сип «под ключ» может занять 2-3 месяца, в зависимости от местных условий.
Видео — Строительство дома из комплекта СИП за 5 часов, ускоренная съемка

Строительная техника

Строительство дома стервятника начинается со строительства.В идеале тип фундамента определяется в процессе проектирования в зависимости от типов и особенностей грунтовых слоев, лежащих в основе фундамента дома.

Фундаментное устройство

Если грунты в районе строительства не имеют каких-либо особых, отрицательных свойств, например, могут быть просадочные грунты с морозопучинистыми свойствами, торфяники, плывуны и т.п., то один из рекомендуемых, простых в исполнении видов фундаментов можно принять:

  • монолитный мелкозаглубленный ленточный армированный фундамент на песчаной или гравийной подушке;
  • , из буронабивных свай с железобетонным ростверком;
  • свайный фундамент, выполненный из металлических винтовых свай, соединенных армированным деревянным или металлическим настилом, расположенный выше уровня земли и играющий роль ростверка и основания для стен дома.

После возведения фундамента следующим важным этапом является монтаж нижнего обвязочного бруса, который будет основанием для сип стен.

Устройство нижней обвязочной балки
Важно! Перед монтажом нижней обвязочной балки необходимо обязательно провести тщательную гидроизоляцию всех подземных конструкций. В этом случае необходимо не только защитить сам фундамент от грунтовой влаги, но и затем изолировать деревянные конструкции дома от бетонных и металлических частей других конструкций.

Гидроизоляция фундамента осуществляется путем покрытия всех поверхностей, соприкасающихся с землей, специальной битумной мастикой, а в случае близкого к поверхности уровня грунтовых вод может потребоваться ее оклеивание различными рулонными материалами. Для изоляции нижней обвязочной балки от бетона фундамента используют ту же битумную мастику, битумную бумагу или рубероид, что и укладывают на верхнюю поверхность цоколя.

Далее, после устройства гидроизоляции, на верхнюю поверхность фундамента, ростверка или цоколя укладывается обвязочный брус из деревянного бруса сечением не менее 40х150 мм. Для крепления обвязочной балки к бетону фундамента применяют стальные анкерные болты диаметром до 12 мм, вбуриваемые в тело фундамента на 100 мм через каждые 500 мм по длине балки. Затем головки анкеров обрезаются заподлицо с верхней поверхностью обвязочной балки.

Монтаж на полу и стене


На следующем этапе строительства дома из сиппанелей монтируются стеновые панели первого этажа. Но перед этим необходимо установить перекрытие цоколя/цоколя на обвязочный брус.Цокольный этаж собирается из комплекса сип-панелей, предназначенных для перекрытий и деревянных балок. Лаги устанавливаются в пазы панелей, которые были выполнены в процессе их изготовления по контуру. Сечение лаг должно быть не менее 40х200 мм. Весь комплекс деревянных балок и панелей сшивается посредством саморезов через каждые 150 мм. Образовавшиеся стыки заделываются монтажной пеной. По периметру цоколя устанавливаются сдвоенные лаги, и вся образовавшаяся единая плоскость перекрытия пришивается через эти лаги к обвязочному брусу по контуру саморезами длиной 280 мм.

Далее, прежде чем приступить к монтажу стеновых панелей по верху цоколя, укладывают и пришивают к нему обвязочные доски, расположение которых необходимо выверить с большой точностью в соответствии с планировкой.

Обвязочные доски под каждую стену крепятся саморезами длиной 75 мм через каждые 400 мм.

Монтаж сип стеновых панелей начинается с одного из углов. В первую очередь на нижний обвязочный брус устанавливается брус-стойка и пришивается к нему саморезами, которые будут закрывать торцы стен.

На панели, которая будет монтироваться первой, боковое углубление обрабатывается монтажной пеной и устанавливается таким образом, чтобы стойка плотно вошла в этот паз. Панель пришивается к стойке и нижней обвязочной доске саморезами 40 мм через каждые 15 см с каждой стороны. Затем операция повторяется для панели, приближающейся к углу с другой стороны. Вертикальность смонтированных панелей тщательно выверяется отвесом, затем обе сип панели сшиваются саморезами-глухарями длиной 200 мм через каждые полметра.

Дальнейший монтаж стен производится последовательно в обе стороны от исходного угла. Все панели крепятся к нижней обвязке и промежуточным стойкам, которые вставляются в пазы панелей, по углам и в тех местах, где внутренние стенки примыкают к наружным, делается дополнительная подшивка. Пазы в панелях перед монтажом необходимо запенить.

После полного монтажа всех сип первого этажа запениваются горизонтальные пазы в верхней части панелей, после чего в них укладывается верхний обвязочный брус сечением не менее 40х140 мм.Верхняя обвязка пришивается ко всем стойкам к панелям саморезами с шагом 15 см с обеих сторон.

Если в доме больше одного этажа, то все описанные операции повторяются на следующих уровнях.

Видео — Строительство дома из СИП панелей 5 серии
Кровельное устройство


Возведение крыши гриф дома начинается после завершения всех работ по возведению стен и перекрытий.В первую очередь устанавливаются элементы несущего каркаса – мауэрлат и прогоны, в том числе и коньковый прогон. Все несущие элементы каркаса крыши поддерживаются нижележащими несущими стенами и колоннами. К ним крепятся прогоны двумя шурупами 8х280 мм в каждой точке опоры, затем устанавливаются другие элементы каркаса — ребра и ендовы и крепятся так же, как и прогоны.

На следующем этапе монтажа крыши устанавливаются стропила, в качестве которых используется брус сечением 40х200.Стропила крепятся к прогонам, ендовам и ребрам шурупами 8х280 мм, по одному на каждую точку крепления. После монтажа несущего каркаса кровли скаты, фронтоны и другие места зашивают сип-панелями, а холодные части – плитами ОСП.

После полной сборки сип-будки в доме начинаются работы по монтажу инженерных сетей и внутренней и внешней отделке.

Строительство инженерных систем

Поскольку дома из сип-панелей имеют несомненные проблемы, связанные с воздухообменом через стены, то в таких домах требуется устройство качественной вентиляции, желательно приточно-вытяжной с механическим притоком. В этом случае можно устроить систему, совмещающую несколько функций – вентиляцию, кондиционирование и обогрев воздуха. Решение об устройстве такой системы следует принимать на этапе проектирования, так как необходимо предусмотреть место или помещение для центрального блока, а также достаточную высоту помещения для установки подвесного или подвесного потолка, за которыми можно разместить воздуховоды.

Устройство вентиляционной системы, совмещенной с системой воздушного отопления, значительно повышает энергоэффективность сип дома, так как центральный блок оснащен устройством рекуперации, когда часть нагретого воздуха, выбрасываемого при вентиляции, снова используется для обогрев.

При этом все элементы систем вентиляции и воздушного отопления — клапаны, воздухозаборные решетки, фильтры, воздуховоды должны быть выполнены только из негорючих материалов.

Видео — Коммуникации в СИП доме, как проложено

Водопровод и канализацию необходимо прокладывать преимущественно в пространстве между балками перекрытия, стараясь не нарушать конструкцию несущих сип-панелей.

Электропроводку для электроосвещения и связи следует прокладывать в закрытых коробках, специальных электрических плинтусах и защитных гофрированных трубках.

Плюсы и минусы сип панельных домов

Дома из сип-панелей имеют как несомненные достоинства, так и недостатки.


К преимуществам относятся:

  1. высокая скорость возведения, из которой вытекает снижение затрат, присущее строительному процессу на длительные сроки, и, как следствие, относительно более низкая стоимость всего строительства;
  2. отсутствие необходимости в массивном фундаменте за счет малого веса сип дома, что также упрощает и удешевляет строительство;
  3. простота монтажа, что позволяет, купив готовый домокомплект, построить дом самостоятельно;
  4. строительство возможно круглый год, дома не дают усадки, типа деревянных срубов, что исключает просрочки или технологические перебои;
  5. небольшая толщина несущих стен позволяет при тех же габаритах получить дополнительно 10-15% дополнительной полезной площади;
  6. энергоэффективность — конструкция панелей с утеплителем позволяет сохранять тепло зимой с большим запасом, что дает существенную экономию расхода топлива. Оборотной стороной этого эффекта является сохранение прохлады в помещении летом, что также позволяет экономить энергию на кондиционирование воздуха.

К недостаткам относятся:

  1. повышенная горючесть деревянных элементов, опасность выделения токсичных элементов при пожаре, особенно при плавлении пенополистирола;
  2. возможно выделение вредных элементов – фенола и формальдегида – из конструкций самих СИП-панелей, так как плиты OSB изготавливаются на основе полимерных смол;
  3. возможно повреждение изоляции;
  4. затруднен воздухообмен через наружные стены.

Все эти недостатки не являются критическими, то есть для преодоления возможных негативных последствий разработаны и применены определенные решения. Повышенную горючесть деревянных элементов снижают с помощью огнезащитных пропиток, в пенопласт добавляют вещества, делающие его самозатухающим, то есть не поддерживающим горение. Проблема повышенной концентрации фенолов внутри помещений и сниженного воздухообмена через наружные стены решается за счет эффективной работы вентиляционной системы, а для защиты от грызунов применяются специальные отпугивающие средства.

В любом случае заказчик выбирает тип своего дома исходя из многих соображений. Например, если сравнивать кирпичные дома и дома из сип-панелей, то у последних будет немало преимуществ – гораздо меньшая стоимость, скорость строительства, энергоэффективность и т. д. Кроме того, долговечность сип-дома может быть сравнима с кирпичному дому — 50 -100 лет, что доказывается на примере многих домов, построенных в середине прошлого века и стоящих до сих пор. Для людей, выбирающих кирпичные дома для строительства и не доверяющих другим технологиям, решающую роль, скорее всего, играет инерция мышления – «мой дом – моя крепость», а крепость должна быть каменной.

Мифы о домах из сип-панелей

Существует несколько мифов о каркасных домах и в частности о сип домах.

Торнадо в США, как сестры из Алабамы чудом выжили после того, как на них свалили панельный дом.


Мы видим, что ураганы или торнадо, присущие климату Северной Америки, практически полностью сносят жилые кварталы, построенные из каркасных домов. Основная причина этого – экономическая.Американцы очень мобильны, часто меняют работу, легко переезжают из одного города в другой, склонны вкладывать свои сбережения не в недвижимость, а в бизнес. Это связано с массовым строительством дешевых каркасных домов, доля которых в общем жилом фонде США составляет 90 %, причем большинство из них находится не в собственности, а в аренде. Эти дома строятся практически без фундамента по облегченным технологиям, без соблюдения строгих требований к прочности, надежности и долговечности.Неудивительно, что такие дома легко разрушаются в случае серьезных стихийных бедствий, но и легко восстанавливаются.

Но, если дом построен из сип-панелей по всем нормам и правилам, на надежном фундаменте, то разрушить его будет не так просто. Это показала строительная практика в Японии, где часты землетрясения, и большинство домов из сип-панелей успешно выдержали многоточечные землетрясения благодаря своей гибкости, а также прочности и надежности соединений и отдельных элементов.

У каждой медали 2 стороны. Быстрый монтаж является одновременно и одним из несомненных достоинств, и в то же время, что весьма неожиданно, одним из основных недостатков SIP-технологии.

Приступая к строительству своего дома, у большинства людей (не в упрек скажем) нет полной суммы на единовременное последовательное выполнение строительно-отделочных работ полного цикла – как говорится, «под ключ».

Ввязываясь в стройку из кирпича, камня, бетона, многие застройщики понимают, что сначала нужно залить хороший фундамент – монолитную армированную ленту или даже плиту.Земляные и бетонные работы — дело «грязное» и медленное, на это уйдет несколько недель. Укладка кирпича или блоков также займет пару месяцев. Затем наступает самый интересный период в строительстве – усадка, т.е. длительный процесс выделения лишней влаги из вяжущего раствора, в течение которого конструкция приобретает окончательную геометрию. Усадка может занять несколько месяцев или год – отделочные работы бессмысленны, пока они не будут выполнены. Ну а дальше отделка — фасад, внутри — еще несколько месяцев…

Примерно такая же ситуация и при строительстве дома из бревна и бруса, только до начала работ на стройке — ленточный фундамент, коробка, крыша — еще долгий заготовительный период. Для вас вырезается сруб, сруб подшивается и предварительно собирается на заводе производителя. Но потом до отделки все тоже самое — усадка-усадка, изоляция венцов, швов, шлифовка, пропитка и так далее. Недорогой дом из дерева строится быстрее, чем особняк из кирпича, но так или иначе – от года.

Думая категориями «традиционного» строительства, человек, принявший ответственное решение построить собственный дом, понимает, что его ждут значительные расходы. Но предполагает их на длительный срок — несколько лет. Приступая к строительству сип-панелей, много раз услышав о «быстром возведении», почти все в шоке, получив «коробку» за 1-2 недели. Ведь, собственно, пора приступать к самой затратной части – отделке. И не все готовы к этому этапу так скоро. ..

Недостаток: энергоэффективность

Дом из сип-панелей спроектирован по принципу термоса — замкнутого контура с максимальной теплостойкостью и минимальной теплоемкостью. Именно по этой причине можно приехать на дачу из сип с отключенным отоплением 31 декабря одновременно с Лукашиным в Ленинграде, включить тепловентилятор, а когда Ипполит купается еще и насладиться «теплым» один — в доме будет уютно.

Такой эффект достигается за счет того, что если в кирпичном доме сначала греешь воздух, он греет стены, а потом сами стены греют воздух, то в «термосе» — без посредников — воздух греется сразу .

Конечно, малая теплоемкость является плюсом — меньшие затраты на отопление. Но в то же время и своеобразный минус — выключите отопление и откройте окна — дом моментально остынет, ведь нагревался только воздух. Энергия а не Эффективный каменно-кирпичный дом с нуля будет, конечно, прогревать долго, день-два, но в отличие от стервятника, без отопления, он сам, своими стенами, некоторое время будет согревать своих хозяев время.

Чтобы минимизировать этот недостаток, в отделке целесообразно использовать элементы с высокой теплоемкостью – например, стяжку пола 5-7 см.И еще, не оставляйте окна нараспашку, если в доме вдруг отключится отопление. Только в этом случае вы сможете продержаться без него холодной зимой 3-4 дня.

Недостаток: Панельный дом гриф — деревянный дом

Панельный дом в основном состоит из ОСП, пенополистирола и стыковочного бруса. Доля пенополистирола в стене или потолке составляет около 75%, остальные 25% приходится на дерево. В то же время пенополистирол — материал инертный, пластичный, он находится внутри конструкции.Древесина, даже переработанная древесина, — это натуральный активный материал, который меняется под воздействием окружающей среды. Поэтому, как минимум, ограждающий слой сэндвич-панелей – шероховатые древесностружечные плиты – должен быть защищен от этих воздействий.

Еще нужно понимать, что при всей хваленой влагостойкости и малогорючести ОСБ, если каждый день заливать первый этаж дома водой по колено, а на втором разводить костры, рано или поздно ваш коттедж либо сгореть, либо сгнить; если оставить его на несколько лет без отделки, плиты потемнеют на солнце. Относитесь к сип-дому с таким же уважением, как и к деревянному:

  • сделать наружную отделку (в идеале — по принципу вентфасада) или, по крайней мере, если вы не планируете эти затраты на ближайшие годы, накрыть ветровлагозащитной пленкой или покрасить;
  • гидроизолирует пол;
  • зашить внутренние стенки гипсокартоном, вагонкой или опять же — покрыть лаком или краской;
  • при установке каминов или печей не игнорировать требования пожарной безопасности;
  • и, конечно же, не заливать и не сжигать его специально

В этом случае ваш дом прослужит вам и вашей семье не меньше, а то и дольше, чем любой другой деревянный дом.

Недостаток: Стоимость строительства

В свое время, когда технология строительства из сип-панелей только начинала продвигаться в нашей стране, одним из ее преимуществ была объявлена ​​дешевизна. Подразумевалась дешевизна по отношению к строительству из кирпича, но об этом редко говорилось вслух. В результате очень большое количество потенциальных застройщиков, выбирая из чего построить дом и ориентируясь на цену, рассматривают для себя возможность строительства из сип.

Однако, если подрядчик строит не «по соображениям», а именно по СИП-технологии — с использованием исключительно качественных комплектующих (оспа из хвойных пород, плотный пенополистирол, сушильный пиломатериал, специализированный крепеж), с заводским производством домокомплекта, с выполнением технологически правильных узловых соединений и так далее — тогда стоимость строительства такой коробки будет не самой дешевой из возможных, но приблизится к стоимости психологически более комфортных материалов — газобетона или ламинированного шпона пиломатериалы (точное сравнение цен оставим за кадром).Осознание этого факта приводит разработчика либо к разочарованию, либо к поиску более дешевой альтернативы.

С другой стороны, мало кто вообще понимает, что так или иначе стоимость строительных конструкций (полов, потолков, стен, перегородок, крыш) составляет 15, ну может 20 процентов от стоимости строительства современного дома. кроме коробки в доме нужен еще фундамент, крыша, окна, двери, отделка фасада и цоколя, свесы, снегозадержание и водостоки, прокладка внутренних и наружных сетей, установка системы отопления, внутренняя отделка — с учетом учет отделочных материалов и отделочной сантехники … В большинстве современных строительных технологий эти этапы идентичны по возможным затратам.

Недостаток: Тонкие стенки

Большую часть жизни мы сталкиваемся со зданиями с ощутимой толщиной наружных стен 60-80 см, а то и метр и более. Мы воспринимаем такие стены как надежные и прочные. На подсознательном уровне мы как-то готовы мириться с 30-сантиметровой стеной из бревна или бруса – ведь «это все-таки дерево, это серьезно!»

Толщина рядовой стены из сип-панели с учетом отделки не более 20 см.И очень часто, нет, почти всегда первое соприкосновение с такой «хлипкой» стеной вызывает некоторый психологический дискомфорт или, по крайней мере, сомнения – «а что там будет два листа фанеры и кусок пенопласта». преодолеть это надуманное сомнение.

Недостаток: Строительство домов из сип-панелей — «нетрадиционное»

Во-первых, слова, производные от «традиция», в последнее время употребляются больше для характеристики одной из сфер человеческих взаимоотношений, а не в первоначальном, традиционном смысле.И, как следствие, они часто имеют негативную коннотацию.

Во-вторых, некоторые строительные технологии, которые сегодня называют «традиционными», сами появились на российском строительном рынке всего 20 лет назад.

В-третьих, деревянно-каркасное строительство — одно из старейших на планете.

И в-четвертых, о каких «традициях» можно говорить сегодня, если устройство, на котором вы читаете эти строки, с вероятностью 50 процентов 10 лет назад даже не существовало как класс, а еще 50 процентов 30 лет назад его вычислительная мощность была только в суперкомпьютерах размером с дом.

Строительство домов из сип панелей получило широкое распространение в Канаде и Европе. Сегодня этот метод пользуется заслуженной популярностью в нашей стране. Данные услуги предоставляют многие компании, но, благодаря простоте использования, построить дом из сип-панелей возможно самостоятельно, без привлечения квалифицированных исполнителей. При соблюдении простой технологии можно получить достойный результат в короткие сроки.

СИП (Структурная теплоизоляционная панель): характеристики, преимущества и недостатки

Сип-панели

представляют собой трехслойные сэндвич-панели.Между двумя слоями сплошного листового материала находится теплоизоляционный и звукоизоляционный слой. В качестве наружных слоев чаще всего используются плиты OSB, наполнителем выступает пенополистирол. Реже для наполнения используется минеральная вата, так как это значительно увеличивает вес и стоимость элементов. Снаружи их обрабатывают противопожарными и антисептическими пропитками. Sip бутерброды бывают разной толщины — 124; 174 и 224 мм в зависимости от назначения. Основные линейные размеры 2500*1250 мм и 2800*1250 мм, хотя можно заказать изделия и других размеров.

Популярность данного товара обусловлена ​​большим количеством преимуществ:

  • Заводская готовность. При заказе сборных элементов на заводе сборка осуществляется таким образом, чтобы учесть все особенности проекта и свести ошибки сборки к минимуму. Также многие производители комплектуют изделия шипованной доской, что обеспечивает надежное пазогребневое соединение. В остальных случаях сборка брусом производится на месте сборки.
  • Простота использования. Технология настолько проста, что постройку можно собрать своими руками. При этом набор инструментов для работы минимальный.
  • Широкое применение. SIP можно использовать для строительства загородных коттеджей, офисных и складских помещений, гаражей и монтажа других зданий и сооружений.
  • Высокая тепло- и звукоизоляция. Наличие пенопласта или минеральной ваты обеспечивает отличные теплофизические свойства.
  • Сила. Производители дают гарантию не менее 50 лет.
  • Простота конструкции. Небольшой вес позволяет использовать облегченные типы фундаментов.
  • Скорость строительства.
  • Всесезонность. Отсутствие «мокрых» процессов позволяет проводить монтаж самостоятельно, вне зависимости от погодных условий.
  • Сохранение. Использование данной технологии на всех этапах строительства от пола до крыши, позволяет снизить материальные затраты.
  • Снижение расходов на отопление.


К недостаткам относятся:

  • Синтетические материалы.
  • Полная герметичность зданий. Для нормальной работы такого объекта необходима хорошая система принудительной вентиляции.
  • Воспламеняемость. По этому поводу ведутся жаркие споры, хотя производители обещают высокий класс пожарной безопасности.

Необходимо ответственно подойти к выбору СИП, чтобы они соответствовали всем указанным требованиям. Наличие пропитки для биологической защиты, огнестойких и влагостойких покрытий, толщина покрытия каркаса и плотность изоляционного слоя.

Подготовительные этапы работы

  • Выбор проекта. Если внешний вид здания, его размеры, этажность и дизайн зависят только от пожеланий заказчика, то подготовку проектной документации и расчет количества сэндвичей следует доверить профессионалам. Это позволит избежать ошибок и сэкономить деньги.
  • Выбор производителя. Во-первых, стоит изучить рынок поставок и выбрать компанию, которой доверяют и которая следит за процессом производства и упаковки.
  • Покупка и доставка заказа.

Основные работы по строительству здания

Фонд

Важнейший этап – выбор и правильное устройство фундамента. Небольшой вес конструкции позволит использовать любой тип основания: ленточный малой глубины, монолитный или столбчатый. Чаще всего используются винтовые сваи, что позволяет сократить сроки строительства до 2-3 дней. Этот процесс выполняется максимально аккуратно, избегая ошибок и неточностей.Устройство свайного фундамента вполне возможно выполнить своими руками. Участок размечается согласно проекту, начиная с углов. Между угловыми колышками натягивают осевые нити и отмечают места для ворса. Расстояние до соседних опор 2-2,5 м. После этого сваи закручивают на необходимую глубину, ниже точки промерзания грунта для данной климатической зоны.

С помощью нивелира находится единый уровень для всего кадра.Выравнивание по горизонтали можно выполнить дополнительным подкручиванием или обрезанием лишнего. Метод закручивания не рекомендуется, так как он разрыхляет почву. После этого соединяем «пятки» свай с помощью металлического швеллера, укладываем гидроизоляционный слой, который используем в качестве кровельного материала, а сверху монтируем обвязочный брус с помощью болтовых соединений.

Устройство пола

Собрать полноценный пол из сип панелей можно своими руками. Для этого по участку укладывают каркасные плиты, предварительно обработав их гидроизоляционной мастикой.В качестве лаг используется соединительный брус. На все стыки наносится пенополиуретановый герметик для лучшей герметизации. После этого для повышения прочности все стыки скрепляются саморезами с шагом 10-15 см. Часто поверх «пирога» дополнительно монтируется дощатый настил с помощью саморезов. В завершение выполняется устройство обвязки, по которой будут непосредственно собираться стены будущего жилища.

Подъем стен

Несмотря на кажущуюся сложность, построить стены своими руками тоже вполне выполнимо.Сборку конструкции начинаем с угла, для чего выставляем угловые панели по горизонтали и вертикали, используя для контроля качества строительный уровень. Далее из выставленных угловых многослойных плит самостоятельно монтируем следующие, направляясь в двух направлениях к следующим углам. Каждый соединительный паз проклеиваем монтажным герметиком. По окончании возведения стен первого этажа сверху кладем обвязочную доску, которая будет служить основанием для межэтажного перекрытия.

Устройство полов выполняем по аналогии с полом, выполняя пошагово технологию укладки плит. При необходимости усиливаем конструкцию дополнительным бруском. В потолках необходимо не забыть о технологических отверстиях для вентиляционных каналов и других коммуникаций. С помощью соединительных щитовых розеток можно формировать основание балконов, лоджий, различных декоративных конструкций.

Крепление конструктивных элементов второго этажа по конструкции аналогично сип-сэндвичам на первом уровне.

При обустройстве кровли, для небольших объемов можно обойтись без установки стропильной системы, так как панели обладают необходимым запасом прочности. При таком способе экономится значительная сумма денег. При больших площадях крыши необходимо монтировать стропила. Но даже в этом случае экономия заметна, ведь исключается использование дополнительных гидроизоляционных пленок и других покрытий. Сверху для вентиляции устраивают решетчатую обрешетку и отделывают крышу любым выбранным материалом: металлом, ондулином и т.п.

Отделка

При правильном выполнении работы получаем гладкие и ровные поверхности, легко поддающиеся отделке любым материалом. Для внутреннего пространства чаще всего используют гипсокартон, в санузлах и кухнях – керамическую плитку. Для улицы подходят сайдинг, декоративные штукатурки.

Таким образом, широкое применение сип-сэндвичей для строительства зданий обусловлено несомненными преимуществами материала, возможностью выполнения всего комплекса работ своими руками, а также значительной экономией в процессе строительства и последующего операция.

– не только материал с очень высокими показателями теплоудержания, прочный, долговечный, но и качественная, удобная строительная конструкция, позволяющая буквально в течение нескольких дней завершить возведение конструкции на подготовленном основании. При этом сборка домов может осуществляться без применения специальной техники, вручную, силами всего нескольких человек.

Для строительства домов из СИП панелей необходимо обустраивать фундамент.Так как конструкция достаточно легкая, чаще всего используются:

  • столбчатый фундамент;
  • железобетонная ленточная конструкция;
  • свайно-винтовой фундамент.

Последний вариант самый выгодный, так как идеально подходит для строительства домов на любом грунте, гарантирует отсутствие проблем с вспучиванием грунта при промерзании. Свайный фундамент создается очень быстро с помощью специальной техники, но его можно установить и вручную.

Домостроительная техника

Будем считать, что сборка домов из СИП панелей осуществляется по заранее разработанному строительному проекту, снабженному инструкцией.При этом конструкции поставляются в готовом виде, необходимых размеров, с дверными и оконными проемами. Это самый распространенный вариант, который выбирают рачительные хозяева. При этом временных задержек нет, SIP-элементы стен гарантированно сопрягаются друг с другом.

Если владелец будущего дома из СИП панелей предпочитает действовать полностью самостоятельно, согласно проектной документации подготавливаются необходимые элементы. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего – ее практически не происходит.

Начало строительства

Начало строительства домов из СИП-конструкций — сборка основания, расположенного на фундаменте. Обычно это барная конструкция. Сборка осуществляется в несколько этапов:

  • формируется обвязка периметра будущего дома;
  • Устанавливаются и закрепляются
  • промежуточных поперечины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП-панелей.Это не только ускоряет производство работ, но и позволяет избежать перерасхода лесоматериалов. У этого подхода есть свои недостатки, но он используется очень часто.

Пол первого этажа

Инструкция по сборке пола первого этажа из СИП панелей следующая:

  • первая СИП-панель укладывается в поперечном направлении, по короткому размеру фундамента. Размер элемента подбирается таким образом, чтобы при размещении на торце обвязочной доски общий размер соответствовал фундаменту;
  • возможно соединение панелей между собой по системе «шип-паз».На сегодняшний день допускается сборка пола до 6 метров по длине панели, однако есть решения с повышенной прочностью, допускающие размер до 15 метров;
  • если сборка должна гарантировать максимальную прочность, то между панелями СИП стоит проложить промежуточный соединительный стержень или доску;
  • после укладки поверхности по периметру чистового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения вспениваются при сборке.Панели соединяются между собой саморезами, нижняя поверхность пола домов из СИП-конструкций гидроизолируется битумной мастикой. Если использовались промежуточные доски или брусья, их также крепят саморезами к обвязочной доске. очень просто, на практике вся работа делается за несколько часов.

Монтаж стен первого этажа

Главное, с чего начинается инструкция по установке СИП панелей на первом этаже домов, это установка направляющей, бруса 100 мм.Он крепится к фундаменту анкерными болтами прямо через конструкции перекрытий, где будут располагаться стены.

Эту работу необходимо выполнять с максимальной осторожностью, чтобы даже при неточностях в раскрое стеновых элементов было соблюдено общее направление СИП-панелей. Правильность установки бруса проверяют по инструкции к проекту и с помощью шаблонов.

Сборка осуществляется в следующем порядке:

  • иду на угол первого этажа.Сначала устанавливается одна SIP-панель. Надежно крепится к направляющей. Точность установки постоянно проверяется;
  • вторая СИП-панель монтируется под прямым углом. Соединение с первым тщательно вспенивается. Точность угла должна быть идеальной – он будет задавать направление и отвечать за точность размещения остальных СИП-конструкций;
  • сборка стен домов — установка последующих СИП-панелей — осуществляется по системе «шип-паз».Элементы крепятся к направляющей планке и соединяются между собой саморезами.

Технология сборки первого этажа из СИП панелей тоже проста. Потребуется больше контроля и внимания, но работа не сложная. При соединении СИП элементов стены дома под косыми углами направление и реальные размеры каждой конструкции помогут определить либо инструкции к проекту, либо уложенная направляющая планка.

Сборка первого этажа завершается запениванием периметра по верху и установкой панелей обвязочной доски в технологический паз. Он придает дополнительную прочность всей конструкции из элементов СИП и будет служить местом крепления верхних конструкций.

Второй и последующие этажи

Технология сборки второго этажа ничем не отличается от первого. Укладывается пол, при этом СИП-конструкции крепятся длинными саморезами к обвязочной доске, расположенной в торце стен первого этажа.Если следовать таким инструкциям, пол будет работать как средство обеспечения прочности всей конструкции, связывая все стены воедино.

Крыша

Если крыша собрана из СИП-панелей, ей не понадобятся стропила и другие конструктивные элементы, которые призваны обеспечить прочность. На практике укладывается опорный брус – мауэрлат, расположенный по периметру будущей крыши. Он прикручивается к обвязочной доске верхнего этажа.

Технология укладки также не предусматривает особых сложностей:

  • фронтоны собираются.Процесс аналогичен монтажу первой СИП-панели на первом этаже – все нужно делать аккуратно, элемент крепится к мауэрлату;
  • между двумя фронтонами вверху устанавливается опорный коньковый брус;
  • СИП-панели
  • укладываются на мауэрлат и коньковый брус и крепятся к ним болтами.

Технология сборки кровельного покрытия аналогична первому этажу. Несмотря на то, что SIP-панели обладают достаточной прочностью, при устройстве кровли рекомендуется использовать стыковочную доску, чтобы гарантировать хорошую жесткость и высокую устойчивость к порывам ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП-конструкций найти не удалось. Техника проста, требует только аккуратности и внимательности. Все стыки должны быть запенены, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные характеристики конструкции.

Сборка внутренних перегородок из СИП-панелей меньшей толщины также не представляет сложности и осуществляется по инструкции для стен – с помощью планки-направляющей, контролируя установку под точным углом, а также тщательно запенивая все стыки. Инструкцией не предусмотрено использование соединительной платы между отдельными элементами СИП. Прочности системы шип-паз более чем достаточно для внутренних межкомнатных перегородок.

СИП-панели

— удобный материал с отличными эксплуатационными характеристиками и высокой прочностью, позволяющий строить действительно быстро. Однако у канадской технологии домостроения есть и недостатки.

Технология современного строительства из сэндвич-панелей не так нова, как некоторые привыкли считать.У дома в Северной Америке его основы остаются неизменными уже более полувека, а нюансы такой постройки отработаны до мелочей. Климатические условия этого региона весьма схожи с нашими, особенно если речь идет о европейской части России. Технология активно внедряется в бытовую практику, многие владельцы таких домов уже оценили все преимущества, склоняясь в их пользу.

СИП-панели не совсем стандартный материал, чтобы убедиться в его прочности и подобрать подходящие конструкционные свойства, в свое время экспертными группами были проведены различные исследования.Технология строительства содержит множество патентов и уникальных алгоритмов, позволяющих работать с таким материалом удобно и быстро. Для людей в теме такой вариант не просто дань моде, а вполне рациональное решение.

Российские специалисты еще не так сильны в технологии SIP, поэтому ее особенности обросли мифами, среди которых есть и совсем абсурдные. По сути, по классификации это панельная конструкция, имеющая вполне типичные для данного вида черты.

  • Как в сочетании с деревянным каркасом, так и сами по себе эти элементы очень прочны, при невероятной легкости устойчивы к ветру, снегу и другим негативным погодным явлениям
  • В США такие дома выдерживают ураганы и землетрясения. Они быстро собираются, экономичны и очень теплые.

Тем не менее, у таких зданий есть существенные недостатки, о которых стоит упомянуть.

Минусы домов по канадской технологии

Технология никогда не бывает идеальной, но любые проблемы можно обойти с помощью ценной и подробной информации.Чтобы дом был прочным, необходимо заранее проработать все реальные риски, комплексная оценка ситуации и система продуманных профилактических мер позволяет забыть о возможных проблемах.

Многие изъяны канадских домов ярко проявляются при нарушении технологии: ведь не каждая бригада умеет обращаться с таким материалом.

Каждый стык требует точной подгонки: здание возводится как конструктор, требующий точности и уместности расположения каждой детали.

Воспламеняемость

Как правило, одним из главных недостатков дома из сэндвич-панелей является то, что они плохо защищены от огня. Конечно, по сравнению с деревянным это проявляется гораздо меньше, но кирпичные или бетонные дома здесь имеют определенные преимущества. Однако практика показывает, что соблюдение норм пожарной безопасности на порядок важнее материала стен. Качественная проводка, правильная установка розеток, отсутствие перегрузок в сети, обработка антипиренами – все это играет решающую роль.

Без отделки SIP-панель представляет собой огнезащитный материал K3, как и обычное дерево. Соответственно, он может применяться для строительства одноквартирных жилых домов, но не подходит для больших строений, где распространение пламени может быть действительно смертельным для огромного количества людей сразу.

Пенополистирол горит, но совсем не так, как дерево. Дело в том, что класс опасности не в полной мере отражает реальную картину. Во-первых, плотность материала сэндвич-панелей во много раз уступает и брусу, и плите, во-вторых, данный вид синтетического материала более чем на 95% состоит из воздуха, третий веский аргумент: типовой пенополистирол ПСБ-25 воспламеняется при температуре вдвое выше.

При горении панель не выделяет серьезных концентраций высокотоксичных веществ.

  • Стирол является основным ядовитым веществом и выделяется в очень малых концентрациях. Кроме того, он имеет резкий запах, его очень легко узнать по внешнему виду.
  • Чуть хуже обстоит дело с угарным газом, он не имеет запаха, однако при неполном сгорании дерева его выброс также неизбежен

Рассказы о хорошо горящих сэндвич-панелях обычно относятся к подделкам, которых, кстати, на отечественном рынке довольно много.Обычный сертифицированный материал нельзя поджечь спичками или окурком, даже направленная горелка с этим не очень хорошо справляется. Поэтому здесь стоит важная задача: найти проверенных поставщиков, не принимающих контрафактную продукцию.

Об этом недостатке канадских домов иногда упоминают скептики. Никакой осмысленной основы это не несет, так как грызуны могут повредить утеплитель, но сэндвич-панели их абсолютно не интересуют.

СИП совсем не тот материал, который подошел бы мышам или крысам: он неудобен и несъедобен, та же история с муравьями и термитами.Гнезда для грызунов также нельзя создавать на основе пенополистирола: для них гораздо актуальнее мягкие теплые материалы, в том числе даже стекловата.

Экологичность

Очевидно, что для многих строителей в России SIP остается не очень тривиальной технологией. Понимание того, что в нем использован далеко не природный материал, вызывает спорные суждения. Многие стараются перестраховаться и относятся к предлагаемым материалам настороженно, вплоть до какой-то ксенофобии.

В США стандарт SIP разработан настолько основательно, что безопасность не вызывает сомнений, из него строят не только частный сектор, но и здания соцзащиты и административные здания.

Надуманная проблема низкой экологичности опять-таки следствие несоблюдения технологии: правильный материал для канадского дома имеет меньше выбросов формальдегида, чем ДСП.

Около 80% европейских домов сегодня утеплены полистиролом; все современные исследования указывают на его химическую нейтральность и минимальное химическое воздействие на органы дыхания и кожу человека.

СИП-панели

хорошего качества не дешевле клееного бруса. Каждый элемент будущего дома требует изготовления под определенный размер и склейки.

Экономичнее изготовить панели самостоятельно, однако для этого потребуется серьезный опыт и готовность потратить значительное время. Также необходим достаточно мощный пресс, при любых отклонениях от технологии конструкции из пенополистирола теряют прочность. Кустарное панно получается неровным и неравномерно приклеенным.Стоимость такого производства невелика, но теплоизоляционные качества здания уже не те.

  • Подтверждение соответствия стандартам ГОСТ и ТУ — гарантия долговечности здания
  • По мнению американцев, потребительские качества домов из SIP-панелей значительно выше, чем у аналогичных домов из бруса, поэтому инвестиции здесь вполне уместны и окупаются.
  • Применение каждой марки пенопласта в каждом конкретном месте конструкции лучше продумать и согласовать уже на этапе проектирования.

Это один из минусов каркасного дома, а может и плюс, т.к. Вы сможете подобрать утеплитель на вкус и цвет. Подробнее о недостатках каркасных домов можно прочитать .

Капитальность и долговечность

Некоторые сегодня рассматривают недвижимость как способ инвестирования. Такой подход вполне рационален, полезен и все более актуален для российских соотечественников.

При прочих равных условиях при выборе типа постройки эффективнее отдать предпочтение кирпичному зданию, а не дому из сэндвич-панелей.И тут дело даже не в стереотипах, а в классическом представлении о жилье в сознании жителей. Кирпичный или каменный дом, построенный с приличными вложениями, — универсальное решение, даже с появлением еще более интересных технологий, несомненно, на него будет спрос.

Высокая цена перепродажи – важная черта такого дома для потомков. А технология SIP, к сожалению, очень скоро может быть заменена более актуальными экономичными вариантами, этот риск здесь сохраняется.

  • По сроку службы зданиям на основе сэндвич-панелей приписывают срок службы от 50 до 150 лет.
  • На самом деле такие сметы достаточно приблизительны, многое будет зависеть от места строительства, агрессивных внешних факторов, учета нюансов при строительстве, соблюдения тонкостей технологии и подбора разнообразного материала
  • Известны постройки подобного плана, которые при должном уходе простояли несколько столетий.

На устойчивость этих домов влияет их хорошая теплоизоляция и способность выдерживать высокую влажность. Все это помогает регулярно снижать расходы на отопление в зимний период, от чего часто страдают владельцы домов аналогичного размера из бруса или кирпича.

Видео о недостатках канадских домов из СИП панелей

Монтаж дома из сип панелей своими руками. Дома из сип панелей своими руками. Вам может быть интересно

Древесноволокнистые плиты (древесно-волокнистые) и ДСП (ДСП), изготавливаемые из отходов деревообрабатывающей промышленности с начала ХХ века, используются для отделки, настила полов, перегородок и заборов, звукоизоляции и производства мебели.Эти материалы, произведенные из стружки и древесной стружки, связанные полимерными смолами и сформованные в плиты и листы, никогда не использовались в качестве конструкционных элементов.

Статья о строительстве домов из сип панелей, о понятии сип панелей, технологиях их изготовления, характеристиках, технологии строительства из таких панелей, плюсах и минусах.

Строительство домов из сип-панелей можно отнести к малоэтажному домостроению с деревянным каркасом, однако сип-строительство имеет свои особенности, отличающие этот способ строительства от традиционного каркасного.Однако ситуация изменилась в середине ХХ века, когда в США инженеры-конструкторы и технологи разработали и запатентовали сначала ОСП (ориентированно-стружечные плиты), а затем и СИП-панели на их основе. Производство SIP (Structural Insulated Panel), что в переводе означает «структурная теплоизоляционная панель», произвело революцию в малоэтажном домостроении, так как позволило совместить в одном изделии конструктивную, несущую и теплоизоляционную функции.

Строительство домов из сип-панелей относится к категории строительства малоэтажного жилья с традиционным деревянным каркасом, но необходимо знать, что сип-строительство имеет некоторые особенности, отличающие этот способ строительства домов от традиционного каркасного.

Что такое сип панель

Продукция из отходов деревообрабатывающей промышленности — древесно-стружечные и древесноволокнистые плиты использовались и используются в отделке помещений, при устройстве полов, заборов и перегородок, тепло- и звукоизоляции, мебельном производстве с начала ХХ века. Однако такие материалы на основе древесной стружки и стружки, сформованные в плитные или листовые изделия с использованием полимерных смол, никогда не применялись в качестве несущих конструкций.

сип-панель

Ситуация изменилась в середине прошлого века, когда в США инженерами-технологами были разработаны сип-панели.SIP расшифровывается как Structural Insulated Panel или Structural Insulated Panel. Это изделие, состоящее из двух OSB или в русскоязычном варианте OSB — ориентированно-стружечной плиты со слоем утеплителя между ними наподобие сэндвича.

Технология изготовления и характеристики панелей OSB


Основным «ноу-хау», используемым американскими технологами при изготовлении OSB-панелей, является укладка щепы в три слоя при формовании изделия.В слоях, близких к поверхности плиты, стружка направлена ​​вдоль плиты, а во внутреннем слое поперек. При этом строительные плиты OSB получили уникальные прочностные свойства – устойчивость как к сжатию, так и к изгибу, что позволило использовать их в качестве несущих конструкций и строить дома из сип-панелей.

Технология изготовления

следующая. Сначала очищенные от коры бревна, обычно хвойных пород, обрабатывают на прецизионных станках, получая щепу определенного размера — длиной не более 100 мм и толщиной около 1 мм.То есть для производства этих изделий используются не отходы деревообработки, а специально изготовленная щепа. Его сортируют и сушат в сушильных камерах, затем укладывают в определенном порядке в ленточные формы, заливают водоотталкивающим составом полимерной смолы, и вся эта масса склеивается под давлением при высокой температуре. После набора изделием необходимой прочности и твердости лента разрезается на пластины необходимой длины.

Изоляция ППС — характеристики и технология производства


В качестве утеплителя при изготовлении сип панелей используется ППС — пенополистирол, запатентованный в 1950 году.PPS состоит из множества герметичных ячеек, обеспечивающих влагонепроницаемую структуру. Пенополистирол производится из гранул полимера в результате химической реакции мономера стирола со специальным вспенивающим агентом.

Процесс изготовления PPP выглядит следующим образом. Сначала полимерные гранулы нагревают до температуры плавления, затем в полученную массу добавляют пенообразующую добавку, которая образует мелкоячеистую структуру по всему объему. На следующем этапе формирования ПСП ячеистая масса продолжает расширяться, и в таком виде ее помещают в специальные формы — формы, где под действием давления и пара формируются пенополистирольные блоки.

После того, как крупные пенополистирольные блоки стабилизируются и выделяют лишнюю влагу, их разрезают на плиты необходимой толщины для изготовления сип-панели с помощью кусачек с подогревом.

Технология изготовления сип-панелей

Конечный продукт состоит из пары плит OSB снаружи и сердцевины из пенополистирола EPS. Сип-панели изготавливаются на автоматизированных линиях, в состав которых входят: тележки для подачи компонентов изделия на пресс, устройства для нанесения клея на верхнюю и нижнюю поверхности, подъемники для ламинирования панелей и основной узел всей технологической линии – пневматический пресс для склейки. продукты.

Сначала на монтажную площадку укладывается нижняя наружная плита OSB. Затем сердечник соответствующего размера из пенополистирола пропускают через клеераспределительную машину, где на его поверхность наносится клей, после чего сердечник укладывается на нижнюю плиту ОСП и накрывается верхней плитой. Процесс повторяется до тех пор, пока не будет заполнено все рабочее пространство внутри пресса, то есть прессование готовой продукции осуществляется в пакеты. Пневматическая конструкция пресса позволяет равномерно выравнивать давление под нижней и верхней поверхностями пакета плит до требуемой величины.

Экологически чистые уретановые клеи используются для приклеивания пенополистирольной сердцевины к наружным плитам OSB.

Характеристики сип панели

Видео — Как производят СИП панели на заводе

Плита One OSB хорошо выдерживает растягивающие нагрузки, но не очень устойчива к продольному сжатию и легко гнётся. Однако при соединении двух ОСП с пенополистирольным наполнителем такое изделие приобретает удивительную прочность, поскольку вставка из пенополистирола позволяет им работать вместе.По результатам испытаний сип панели, изготовленные в промышленных условиях с соблюдением всех технологических норм, способны выдерживать продольную нагрузку на сжатие 10 т/п.м, а при поперечном изгибе 2 т. Это дает возможность использовать их в качестве несущих стен в малоэтажном строительстве, а также для перекрытий и кровельных конструкций. При этом вес 1 м2 изделия не превышает 10 кг, что позволяет построить сип в домашних условиях практически вручную, без грузоподъемной техники.

Основной целью объединения OSB-плит и ППС-наполнителя в единое изделие было сочетание несущих и теплоизоляционных качеств, что было успешно выполнено. Коэффициент теплопроводности сип панели толщиной до 200 мм составляет 0,03-0,05 Вт/мГрадС. Для сравнения, массивная древесина имеет коэффициент теплопроводности 0,09-0,18 Вт/мградС, керамический кирпич — 0,3-0,45 Вт/мградС. Чем ниже коэффициент теплопроводности, тем лучше материал сохраняет тепло.Если сравнивать сип с кирпичной стеной, то для того же теплосберегающего эффекта, который дает сип, необходима кирпичная стена толщиной около 2 метров.

Помимо отличных теплоизоляционных свойств, наполнитель из ППС также обеспечивает хорошую шумоизоляцию как снаружи, так и между помещениями.

размеры


Стандартные отраслевые размеры глотка могут варьироваться в следующих пределах:

  1. по ширине — от 625 до 1250 мм;
  2. по длине — 2500, 2800, 3000 и более мм;
  3. по толщине — от 124 (12+100+12) мм, 174 (12+150+12) мм, 224 (12+200+12) мм.
  4. Сип-панели

толщиной 174 мм и более применяют для несущих наружных и внутренних стен одно-двухэтажных домов, изделия меньшей толщины применяют для устройства перегородок. Для плит и крыш – толщиной 224 мм.

Стандартный сип в любом случае придется обрабатывать на строительной площадке, резать и подгонять под необходимые размеры, поэтому компании, избравшие сип строительство своим основным направлением деятельности, выпускают так называемые домокомплекты.

Домокомплект

Сип дома строятся с использованием домокомплектов — наборов изделий, раскроенных и обработанных под конкретный проект, выбранный заказчиком. Все сипы вырезаются точно по размерам стен, высоте дома, особенностям его планировки, конструкции крыши и общему архитектурному облику. В комплект дома входит комплект наружных и внутренних несущих стен, перекрытий, перегородок и конструкций для кровли.

Для создания домокомплекта после склейки и прессовки изделия укладываются на специальный стол, где производится их резка в соответствии с чертежами проекта, по периметру каждой панели делается паз, предназначенный для вставки соединительной планки при установка.Также в готовом сип дом-комплекте вырезаются проемы для окон и дверей.

Кроме самих пазов в комплект могут входить многие другие сопутствующие материалы: брус для обвязки панелей на уровне фундаментов и перекрытий, крепежный брус и доска, используемые при соединении панелей друг с другом, окон и дверей, гидроизоляционные, отделочные и кровельные материалы, материалы для разводки инженерных систем и др. Обычно для заказчика предлагаются различные варианты: можно купить домокомплект для самостоятельной сборки без дополнительных материалов, домокомплект только со сборкой короба, дом под ключ комплект и другие варианты.

Средняя цена дома из сип-панелей при условии покупки и самостоятельной сборки заказчиком может варьироваться в пределах 3000-6000 руб/м2. Средняя стоимость строительства под ключ из готового домокомплекта составляет 15 000-18 000 руб/м2. Монтаж короба дома специалистами осуществляется в течение 2-3 недель, а строительство сип «под ключ» может занять 2-3 месяца, в зависимости от местных условий.
Видео — Строительство дома из комплекта СИП за 5 часов, ускоренная съемка

Строительная техника

Строительство дома стервятника начинается со строительства.В идеале тип фундамента определяется в процессе проектирования в зависимости от типов и особенностей грунтовых слоев, лежащих в основе фундамента дома.

Фундаментное устройство

Если грунты в районе строительства не имеют каких-либо особых, отрицательных свойств, например, могут быть просадочные грунты с морозопучинистыми свойствами, торфяники, плывуны и т.п., то один из рекомендуемых, простых в исполнении видов фундаментов можно принять:

  • монолитный мелкозаглубленный ленточный армированный фундамент на песчаной или гравийной подушке;
  • , из буронабивных свай с железобетонным ростверком;
  • свайный фундамент, выполненный из металлических винтовых свай, соединенных с армированным деревянным или металлическим каркасом, расположенный выше уровня земли и играющий роль ростверка и основания для стен дома.

После возведения фундамента следующим важным этапом является монтаж нижнего обвязочного бруса, который будет основанием для сип стен.

Устройство нижней обвязочной балки
Важно! Перед монтажом нижней обвязочной балки необходимо обязательно провести тщательную гидроизоляцию всех подземных конструкций. В этом случае необходимо не только защитить сам фундамент от грунтовой влаги, но и затем изолировать деревянные конструкции дома от бетонных и металлических частей других конструкций.

Гидроизоляция фундамента осуществляется путем покрытия всех поверхностей, соприкасающихся с землей, специальной битумной мастикой, а в случае близкого к поверхности уровня грунтовых вод может потребоваться ее оклеивание различными рулонными материалами. Для изоляции нижней обвязочной балки от бетона фундамента используют ту же битумную мастику, битумную бумагу или рубероид, что и укладывают на верхнюю поверхность цоколя.

Далее, после устройства гидроизоляции, на верхнюю поверхность фундамента, ростверка или цоколя укладывается обвязочный брус из деревянного бруса сечением не менее 40х150 мм.Для крепления обвязочной балки к бетону фундамента применяют стальные анкерные болты диаметром до 12 мм, вбуриваемые в тело фундамента на 100 мм через каждые 500 мм по длине балки. Затем головки анкеров обрезаются заподлицо с верхней поверхностью обвязочной балки.

Монтаж на полу и стене


На следующем этапе строительства дома из сип панелей монтируются стеновые панели первого этажа. Но перед этим необходимо установить цокольное перекрытие на обвязочный брус.Цокольный этаж собирается из набора сип-панелей, предназначенных для перекрытий и деревянных балок. Лаги устанавливаются в пазы панелей, которые были выполнены в процессе их изготовления по контуру. Сечение лаг должно быть не менее 40х200 мм. Весь комплекс деревянных балок и панелей сшивается посредством саморезов через каждые 150 мм. Образовавшиеся стыки заделываются монтажной пеной. По периметру цоколя устанавливаются сдвоенные лаги, и вся образовавшаяся единая плоскость перекрытия пришивается через эти лаги к обвязочному брусу по контуру саморезами длиной 280 мм.

Далее, прежде чем приступить к монтажу стеновых панелей по верху цокольного этажа, к нему укладывают и пришивают обвязочные доски, расположение которых необходимо выверить с большой точностью в соответствии с планировкой.

Обвязочные доски под каждой стеной крепятся саморезами длиной 75 мм через каждые 400 мм.

Монтаж сип стеновых панелей начинается с одного из углов. В первую очередь на нижний обвязочный брус устанавливается брус-стойка и пришивается к нему саморезами, которые будут закрывать торцы стен.

На панели, которая будет монтироваться первой, боковое углубление обрабатывается монтажной пеной и устанавливается таким образом, чтобы стойка плотно вошла в этот паз. Панель пришивается к стойке и нижней обвязочной доске саморезами 40 мм через каждые 15 см с каждой стороны. Затем операция повторяется для панели, приближающейся к углу с другой стороны. Вертикальность смонтированных панелей тщательно выверяется отвесом, затем обе сип панели сшиваются саморезами-глухарями длиной 200 мм через каждые полметра.

Дальнейший монтаж стен производится последовательно в обе стороны от исходного угла. Все панели крепятся к нижней обвязке и промежуточным стойкам, которые вставляются в пазы панелей; по углам и в тех местах, где внутренние стенки соприкасаются с наружными, делается дополнительная отстрочка. Пазы в панелях перед монтажом необходимо запенить.

После полного монтажа всех строп первого этажа запениваются горизонтальные пазы в верхней части панелей, после чего в них укладывается верхний обвязочный брус сечением не менее 40х140 мм.Верхняя обвязка пришивается ко всем стойкам к панелям саморезами с шагом 15 см с обеих сторон.

Если в доме больше одного этажа, то все описанные операции повторяются на следующих уровнях.

Видео — Строительство дома из СИП панелей 5 серии
Кровельное устройство


Возведение крыши дома из сип начинается после завершения всех работ по устройству стен и перекрытий. В первую очередь устанавливаются элементы несущего каркаса – мауэрлат и прогоны, в том числе и коньковый прогон.Все несущие элементы каркаса крыши поддерживаются нижележащими несущими стенами и колоннами. К ним крепятся прогоны двумя шурупами 8×280 мм в каждой точке опоры, затем устанавливаются и крепятся другие элементы каркаса — нервюры и ендовы так же, как и прогоны.

На следующем этапе монтажа крыши устанавливаются стропила, в качестве которых используется брус сечением 40х200. Стропила крепятся к прогонам, ендовам и ребрам шурупами 8х280 мм, по одному на каждую точку крепления.После монтажа несущего каркаса кровли скаты, фронтоны и другие места зашивают сип-панелями, а холодные части – плитами ОСП.

После полной сборки сип-бокса дома начинаются работы по монтажу инженерных сетей и внутренней и внешней отделке.

Строительство инженерных систем

Поскольку дома из сип-панелей имеют несомненные проблемы, связанные с воздухообменом через стены, в таких домах требуется устройство качественной вентиляции, желательно приточно-вытяжной с механическим притоком.В этом случае можно устроить систему, совмещающую несколько функций – вентиляцию, кондиционирование и обогрев воздуха. Решение об обустройстве такой системы должно приниматься на этапе проектирования, так как необходимо предусмотреть место или помещение для центрального блока, а также достаточную высоту помещения для установки подвесного или подвесного потолка. , за которыми можно разместить воздуховоды.

Устройство вентиляционной системы, совмещенной с системой воздушного отопления, значительно повышает энергоэффективность сип дома, так как центральный блок оснащен устройством рекуперации, когда часть нагретого воздуха, выбрасываемого при вентиляции, снова используется для обогрев.

При этом все элементы систем вентиляции и воздушного отопления — клапаны, воздухозаборные решетки, фильтры, воздуховоды должны быть выполнены только из негорючих материалов.

Видео — Коммуникации в СИП доме, как проложено

Водопровод и канализацию необходимо прокладывать преимущественно в пространстве между балками перекрытия, стараясь не нарушать конструкцию несущих сип-панелей.

Электропроводку для электроосвещения и связи следует прокладывать в закрытых коробках, специальных электрических плинтусах и защитных гофрированных трубках.

Плюсы и минусы сип панельных домов

Дома из сип-панелей имеют как несомненные достоинства, так и недостатки.


К преимуществам относятся:

  1. высокая скорость возведения, из которой вытекает снижение затрат, присущее строительному процессу на длительные сроки, и, как следствие, относительно более низкая стоимость всего строительства;
  2. отсутствие необходимости в массивном фундаменте за счет малого веса сип дома, что также упрощает и удешевляет строительство;
  3. простота монтажа, что позволяет, купив готовый домокомплект, построить дом самостоятельно;
  4. строительство возможно круглый год, дома не дают усадки, типа деревянных срубов, что исключает просрочки или технологические перебои;
  5. небольшая толщина несущих стен позволяет при тех же габаритах получить дополнительно 10-15% дополнительной полезной площади;
  6. энергоэффективность — конструкция панелей с утеплителем позволяет сохранять тепло зимой с большим запасом, что дает существенную экономию расхода топлива.Оборотной стороной этого эффекта является сохранение прохлады в помещении летом, что также позволяет экономить энергию на кондиционирование воздуха.

К недостаткам относятся:

  1. повышенная горючесть деревянных элементов, опасность выделения токсичных элементов при пожаре, особенно при плавлении пенополистирола;
  2. возможно выделение вредных элементов – фенола и формальдегида – из конструкций самих СИП-панелей, так как плиты OSB изготавливаются на основе полимерных смол;
  3. возможно повреждение изоляции;
  4. затруднен воздухообмен через наружные стены.

Все эти недостатки не являются критическими, то есть для преодоления возможных негативных последствий разработаны и применены определенные решения. Повышенную горючесть деревянных элементов снижают с помощью огнезащитных пропиток, в пенопласт добавляют вещества, делающие его самозатухающим, то есть не поддерживающим горение. Проблема повышенной концентрации фенолов внутри помещений и сниженного воздухообмена через наружные стены решается за счет эффективной работы вентиляционной системы, а для защиты от грызунов применяются специальные отпугивающие средства.

В любом случае заказчик выбирает тип своего дома исходя из многих соображений. Например, если сравнивать кирпичные дома и дома из сип-панелей, то у последних будет немало преимуществ — гораздо меньшая стоимость, скорость строительства, энергоэффективность и т. д. Кроме того, долговечность сип-дома может быть сравнима кирпичному дому — 50 -100 лет, что доказывается на примере многих домов, построенных в середине прошлого века и стоящих до сих пор. Для людей, выбирающих кирпичные дома для строительства и не доверяющих другим технологиям, решающую роль, скорее всего, играет инерция мышления — «мой дом — моя крепость», а крепость обязательно должна быть каменной.

Мифы о домах из сип-панелей

Существует несколько мифов о каркасных домах и в частности о сип домах.

Торнадо в США, как сестры из Алабамы чудом выжили после того, как на них свалили панельный дом.


Мы видим, что ураганы или торнадо, присущие климату Северной Америки, практически полностью сносят жилые кварталы, построенные из каркасных домов. Основная причина этого – экономическая.Американцы очень мобильны, часто меняют работу, легко переезжают из одного города в другой, склонны вкладывать свои сбережения не в недвижимость, а в бизнес. Это связано с массовым строительством дешевых каркасных домов, доля которых в общем объеме жилищного фонда США составляет 90 %, причем большинство из них находится не в собственности, а в аренде. Эти дома строятся практически без фундамента по облегченным технологиям, без соблюдения строгих требований к прочности, надежности и долговечности.Неудивительно, что такие дома легко разрушаются в случае серьезных стихийных бедствий, но и легко восстанавливаются.

Но, если дом построен из сип-панелей по всем нормам и правилам, на надежном фундаменте, то разрушить его будет не так просто. Это показала строительная практика в Японии, где часты землетрясения, и большинство домов из сип-панелей успешно выдержали многоточечные землетрясения благодаря своей гибкости, а также прочности и надежности соединений и отдельных элементов.

Технология строительства из SIP панелей относится к каркасному строительству. Дома, построенные по этой технологии, возводятся быстро, после отделки выглядят очень презентабельно и внушают доверие. Также, если вы давно отложили строительство своего дома из-за материальной составляющей, то этот дом будет для вас по карману. Но так ли это просто? Есть ли здесь какой-нибудь подвох? Давайте разберемся.


Давайте сначала разберемся, что такое Сип-панель и как из нее построить дом.Технологии строительства с применением так называемых SIP (СИП) панелей существуют уже более полувека. Она приехала к нам из США.

SIP (Структурно-изолированная панель). Мы остановились на названии SIP-панель. Правда, в данном случае эта технология почему-то называется канадской. Видимо это связано с тем, что в нашей стране все существующее каркасное строительство называется канадским строительством, хотя большинство из них не имеет никакого отношения к Канаде.С момента своего появления в США (1950 год) технология строительства с использованием SIP-панелей используется в Северной Америке и Европе уже более полувека и постоянно совершенствуется. В результате наиболее оптимальным и наиболее распространенным, в том числе и в России, стал вариант сэндвич-панелей из двух OSB-3 или OSB-3 (OSB — ориентированно-стружечная плита), между которыми вклеивается ПСБ-С25 — плита подвесного беспрессового самозатухающего пенополистирола (иностранное название — Expanded Polystyrene, EPS).

Как правило, на строительную площадку доставляется готовый к монтажу домокомплект: дом собирается по принципу конструктора из готовых элементов стен, пола, стропил и кровельной системы.

Сборка такого дома очень быстрая. Также за счет того, что материал для строительства не имеет большого веса, вы получаете большую экономию на фундаменте. Также, несмотря на малый вес самих панелей, они обладают весьма значительным запасом прочности.По результатам испытаний СИП-панели промышленного производства способны выдерживать продольную нагрузку более 10 тонн на 1 погонный метр. м, а при поперечном изгибе – более 2 т.

Пожалуй, на этом все преимущества таких домов заканчиваются. Применительно к SIP-панелям наиболее часто обсуждаются три вопроса – пожароопасность, экология и вредители.

Самое главное — экологичность этих домов.Что касается экологичности СИП-панелей, то она представляется довольно сомнительной: помимо токсичного полистирольного утеплителя для изготовления панелей используется полиуретановый клей, выделяющий высокотоксичные фенол и формальдегид. Оба вещества могут вызывать рак; кроме того, они разрушительно действуют на иммунную систему, из-за чего дети чаще болеют в домах из СИП-панелей. Конечно, в состав СИП-панелей входят и натуральные материалы древесного происхождения – плиты ОСП, каркас из сухого или клееного бруса, – но их свойства не могут нивелировать разрушительное воздействие пенопласта и клея на организм человека.Также ограждающие конструкции «не дышат», добавляя эффект накопления вредных веществ от вредного клея и пенополиуретана – дом на глазах превращается в газовую камеру. Эта технология существовала и разрабатывалась еще в советское время, но не применялась в жилищном строительстве в связи с тем, что не могла пройти экспертизу сантехнических служб. Такие строения разрешались только в качестве складских и временных построек.

Пожароопасность является главной темой споров между сторонниками каменных и деревянных домов.Естественно, пожар может произойти в любом помещении; его источник может быть как внутри, так и снаружи. Вне зависимости от материала стен последствия пожара могут быть катастрофическими: опасность представляет не только сам огонь, но и выделяющиеся при пожаре продукты горения. Дома из СИП-панелей относятся к третьему классу огнестойкости, как и дома из натурального дерева; однако отличие заключается в том, что при горении деревянного дома выделяется только угарный газ, тогда как пенополистирол, входящий в состав СИП-панели в качестве утеплителя, при нагревании выше 80С начинает выделять высокотоксичные пары.Сторонники использования пенополистирола подчеркивают, что благодаря обработке противопожарными пропитками материал самозатухающий – время его горения не превышает четырех секунд, но при горении дома наибольшая опасность кроется не в высокой температуре. скоростью распространения пламени, но в возможности отравления продуктами горения. Ведь все мы помним страшный пожар в ночном клубе «Хромая лошадь» в Перми. Там сгорел именно пенополистирол — погибло 156 человек.Как показывает опыт, для отравления достаточно одной секунды.

Ну и грызуны — они почему-то очень любят пенопласт в разных формах, что значительно снижает тепловую эффективность этого дома. Также утеплители пенополистирольного типа являются влагоизоляторами, из-за чего в них может завестись гниль, плесень и грибок.

Мой совет: если вы все-таки остановились на добровольном строительстве газовой камеры для себя, то не забудьте сделать очень хорошую вентиляцию, чтобы удалить продукты разложения пенополистирола и токсичные клеевые составы и лишнюю влагу, чтобы минимизировать возможность появления плесени и грибка.Правда, в случае установки такой вентиляции экономическая разница между таким домом и обычным практически теряется.

Надеюсь, мы развенчали миф о дешевом, надежном и экологичном строительстве дома из сип-панелей. А если у вас остались вопросы, мы ответим на них в комментариях.

Продолжение домов из сип-панелей и пенополистирола.

Сегодня мы затронем тему, насколько сложно построить Дом, или, например, бытовку, своими руками из СИП-панелей.

В принципе, это может сделать любой человек, практически не имеющий опыта в строительстве, но умеющий держать паркет и шуруповерт. Другие инструменты для сборки дома из СИП-панелей или гаража, бытовки, пристройки к дому практически не нужны, разве что уровень или отвес.

Этапы самостоятельной сборки дома из СИП панелей

    Изготовление фундамента

    Монтаж обвязки

    Укладываем пол

    Сборка стен дома

    Сборка потолка

А теперь об этом подробнее.


Фонд

Первый шаг в нашей стройке – это закладка фундамента. Самый простой и бюджетный вариант – сваи.

Монтаж обвязки

Шаг второй – установка обвязки. Этот этап является одним из самых важных при строительстве дома.

Упряжь — это основа вашей конструкции. Все углы обвязки должны быть строго 90 градусов, если постройка имеет в основании квадрат или прямоугольник.Как получить точные углы?

Используем принцип измерения двух диагоналей. Если обе диагонали равны, то все углы будут равны 90 градусов. Сами диагонали можно вычислить по теореме Пифагора. «Квадрат гипотенузы равен сумме квадратов катетов».
Если правильно сделать обвязку, то все стены автоматически соединятся под углом 90 градусов.

Укладываем пол

И так шаг третий — укладываем пол.Пол выполнен из самонесущих панелей из изолированного провода шириной 625 мм. Если вы «правша» начинаем сборку слева направо, если «левша», то справа налево. Укладываем первую угловую панель пола так, чтобы одна ее сторона была вровень с одним бруском, а другая со вторым бруском, образующим угол нашей конструкции.

Нижний лист OSB нашей панели крепим саморезами к балкам с шагом 150 – 200 мм. Далее запениваем незакрепленный паз панели (в случае сборки слева направо правый паз по длинной стороне панели) и вставляем в паз доску, являющуюся одновременно шпонкой и лагой.К лагу крепим сначала верхний, а затем нижний листы OSB. Вспениваем следующую панель и кладем ее на выступающую из первой панели лагу – дюбель.

Крепим панель к лаге — ключ аналогичен первому и не забываем крепить панель с торцов к обвязочным брусам. Аналогичным образом собираем весь пол. Когда пол собран, торцы собранного пола закрываем доской, либо брусом, не забыв прикрепить к ним верхний лист ОСП.

Нижний край доски или бруса крепим к обвязке длинными саморезами «на косую». Затем длинными шурупами скрепляем между собой торцевую доску пола и лаги – шканты. Измеряем диагонали готового пола, они должны быть равны диагоналям обвязки.

Итак, наш пол готов. Для монтажа стен на пол крепим стартовые доски, отступив от края пола количество миллиметров, соответствующее толщине ОСП в СИП-панели.Запениваем место, где будет установлена ​​стартовая доска, и крепим ее к торцевым доскам пола и лагам пола.

Далее устанавливаем следующую стартовую доску, оставляя зазор между установленной ранее равной толщине ОСП в СИП-панели и между краем пола и стартовой доской на это расстояние. Аналогично устанавливаем остальные стартовые доски стен и перегородок, если они есть.



Сборка стен дома

Приступаем к сборке стен.На первую угловую панель с внешнего вертикального торца через пенопласт армируем брус с шагом 150-200 мм саморезами. С внутренней стороны стеновой панели к этому брусу крепим стартовую доску второй стены, предварительно нанеся монтажную пену и используя длинные саморезы. Поместите угловую панель на стартовую доску, прикрепленную к полу.

Предварительно запенив, устанавливаем вторую панель, образуя угол, укладывая ее на стартовую доску пола и предварительно прикрученную стартовую доску первой угловой панели.Проверяем уровнем или отвесом вертикали и крепим обе панели друг к другу и к стартовым доскам на полу. Угол собран.

Далее после запенивания паза устанавливаем вертикальную стойку — шпонку. Крепим его саморезами с двух сторон к панели, а снизу крупными саморезами к стартовой доске «На косой» пол, либо с помощью усиленного крепежного уголка. Предварительно запенив, устанавливаем следующую стеновую панель и так далее.Особо следует обратить внимание на то, что отделку стены лучше проводить с проемом окна, либо двери, в данном случае

Вам будет очень удобно собирать Финишные панели.

Не забывайте постоянно проверять вертикальность стен уровнем, либо отвесом в двух проекциях, в плоскости и с торца. Если у вас межкомнатные перегородки, то их необходимо собирать так, чтобы сборка заканчивалась дверным проемом, то есть с обеих сторон перегородки внутрь к двери.После того, как стены и перегородки собраны, в верхний торец панелей устанавливаем доски, или брусья, предварительно запенив паз.

Эти доски крепим к ОСП саморезами с двух сторон и обязательно к стойкам — дюбелями с длинными саморезами. Напомню еще раз, что все стыки досок и панелей выполняются с использованием пенополиуретана. Итак, стены и перегородки собраны.

Сборка потолка

Приступаем к сборке потолка.Потолок собирается так же, как и пол, и в той же последовательности. В результате теплый эскиз одноэтажного здания готов. Устанавливаем стропильную систему и крышу по вашему выбору. Устанавливаем окна и двери и спокойно занимаемся сначала внешней, а потом и внутренней отделкой. Что скажете, друзья? На мой взгляд, это конструктор Лего для взрослых.

Видео: монтаж СИП панелей

Видео: На что обратить внимание при монтаже СИП дома

Время считывания ≈ 4 минуты

Технология строительства домов из СИП (SIP) панелей уже несколько десятков лет используется в Северной Америке.Такое строительство также широко распространено в Европе. Популярность данной технологии обусловлена ​​надежностью конструкции, высокой скоростью возведения вне зависимости от погодных условий, хорошими показателями теплозащиты. Простота сборки дает возможность построить дом из СИП-панелей своими руками без привлечения большой бригады и тяжелой техники.

Особенности данной технологии

В том, что данный вид строительства реализуем, можно убедиться, посмотрев фотоотчет о проведенных строительных работах ниже.Информация ниже показывает, как построить дом из СИП-панелей самостоятельно.

Для полной ясности следует отметить, что понятие SIP-панели пришло из английского языка — SIP (Structural Insulated Panel) переводится как структурно-изолированная панель (см. фото).

Дома из таких сэндвич-панелей справляются как с боковыми нагрузками (ураганными ветрами), так и с весом снега на крыше.

Основные этапы строительства дома из СИП панелей

Если строительство планируется на земельном участке, где ранее ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями собственников, и с нормами размещения относительно границ земельных участков.Если рядом проходит трубопровод, обустраиваются канализационные стоки, нужно позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Маркировка сделана для фундамента.

Строительство фундамента

Небольшой вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие постройки из СИП-панелей можно устанавливать на следующие типы фундаментов:

Конечно, можно обустроить подвал.

Здесь было решено построить дом без подвала. Сначала с помощью тяжелой техники обустроили площадку, сделали небольшое углубление под фундамент. Когда углубления выполнены в соответствии с проектной документацией, обустраивают опалубку и заливают ее бетоном.

На ленточный фундамент устанавливаются шлакоблоки

, которые армируются и заливаются бетоном.

В этой ситуации было использовано 988 блоков.Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно просто использовать бетон для заливки цоколя.

Устройство нижнего уровня

Считается, что SIP-панели очень долговечны. Легко можно найти видео, где по такой панели едет грузовик, и она совершенно не деформируется. Поэтому пол в доме сделан из этого материала. Только сначала на фундамент укладывается гидроизоляция.На него кладут первую панель, совмещая ее с углом фундамента. Стыки панелей заполняются монтажной пеной. Там же установлен соединительный ключ. Вторая панель крепится вплотную к первой. Соединительные дюбели, к которым прикручиваются сами панели, придадут жесткости всем конструкциям.

При укладке панелей необходимо проверять уровень. Если есть отклонения, их необходимо устранить. Торцевая часть уложенных панелей закрывается обвязочными досками, при их креплении используется пенопласт.В результате внешне пол первого этажа будет напоминать монолитную панель.

Прокладка коммуникаций

Предварительно подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и система канализации.

Эту работу необходимо проводить перед укладкой чистового пола.

Устройство внутренних перегородок

Обычно внутренние перегородки монтируются одновременно с возведением несущих стен.

Но при задержке поставки панелей можно предварительно установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Монтаж SIP панелей

Основным этапом строительства дома из СИП панелей своими руками является монтаж самих панелей.

Этот материал необходимо крепить без зазоров и пустот.Чем герметичнее будет соединение, тем комфортнее будет жить в доме. Швы необходимо заполнить пенополиуретаном. Крепление осуществляется саморезами. Крепить панель к направляющей планке на фундаменте лучше анкерными болтами, чтобы исключить возможные смещения при усадке фундамента. Количество стыковых соединений должно быть сведено к минимуму. Поэтому лучший вариант – построить дом из СИП-панелей, изготовленный специально по конкретному проекту.

При сборке стен первого этажа выполняется укладка бруса и панелей перекрытия.

Конструкция крыши

Изготавливается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, и к ней уже крепится крыша. Чтобы подробно посмотреть, как устроена крыша, можно посмотреть

Каркасная технология строительства прочно связана с высокой скоростью возведения домов, их экономичностью, вариативностью в подборе материалов.Одним из самых практичных вариантов являются SIP-панели (SIP-панели). Исходя из перевода с английского, их часто называют теплоизоляционными, конструктивными. Чем они отличаются от сэндвич-панелей и как правильно строить каркасные дома из СИП-панелей?

SIP панели — что это такое

СИП-панели

— один из современных многослойных материалов, применяемых при строительстве жилых домов. Их эксплуатационные свойства обусловлены особой структурой и способом изготовления.

Трехслойная конструкция из СИП

SIP – это трехслойные строительные панели, которые производятся методом прессования. В результате материал становится почти твердым. Первый слой — ориентированно-стружечная плита (ОСП), второй — пенополистирол, третий — еще одна ОСП.

Ориентированно-стружечные плиты изготавливаются из нескольких слоев древесной стружки, скрепленных между собой синтетическими смолами. Их прессуют при высокой температуре и давлении. В каждом слое направление стружки разное, что придает готовому листу высокую прочность.

Обратите внимание: чем больше количество слоев стружки и чем качественнее клеевой состав, тем выше влагостойкость и прочность OSB.

Ориентированно-стружечные плиты

имеют стабильные размеры, обеспечивают отличную шумо- и теплоизоляцию, устойчивы к перепадам температур, просты в монтаже.

Пенополистирол

состоит из отдельных микропористых гранул с пустотами внутри. Они определяют легкость этого утеплителя, его хорошие звукоизоляционные свойства.Пенополистирол не выделяет в воздух токсичных веществ, морозостоек, устойчив к плесени.

Преимущества этих двух материалов во многом определяют преимущества строительства из СИП-панелей.

Сэндвич-панели и СИП-панели — в чем отличия

Сразу стоит отметить, что по своей сути СИП – это разновидность сэндвич-панелей. Для него характерны: связка ОСП и пенополистирола, определенный набор эксплуатационных характеристик.

Сэндвич-панели тоже разные:

  • Обшивка: сталь оцинкованная с полимерным покрытием, листы жесткого ПВХ, гипсокартон, ДСП,;
  • теплоизоляция: минеральная вата,.

Общая приставка «сэндвич» означает только многослойный материал.

СИП

также отличается от других сэндвич-панелей технологией изготовления. Плотно спрессованные в монолитные листы, они превосходят аналоги из других материалов. Но большинство сэндвич-панелей можно легко разобрать на слои.

Что касается несущей способности, то СИП могут быть конструктивными элементами дома, нести вертикальную нагрузку от перекрытий, крыш и т. д. Сэндвич-панели больше подходят для внутренних перегородок, дополнительного утепления наружных стен.

Преимущества и недостатки материала

Оборудованные дома из SIP панелей отличаются высоким уровнем теплосбережения. Они могут быть почти в 1,5 раза теплее аналогичных построек, выполненных по стандартной каркасной технологии. Это позволяет снизить затраты на электроэнергию, отопление.

Внутри здания формируется благоприятный микроклимат. В холодное время года воздух в помещениях быстро нагревается, но долго остывает.

На сооружение теплой «коробки» дома уйдет буквально 10-14 дней вне зависимости от времени года.А по окончании работ можно сразу приступать к отделке, так как стены практически не дают усадки.

Также теплоизоляционные панели в большинстве случаев не нуждаются в дополнительной паро- и ветрозащите.

К их недостаткам можно отнести: высокую стоимость при использовании качественных ОСП, горючесть древесины и эффект «термоса». Последнее подразумевает необходимость установки принудительной вентиляции в практически замкнутом контуре отопления.

Как построить дом из «теплых» панелей

Построить каркасный дом из СИП панелей своими руками не сложно.Немаловажную роль в этом играет относительная легкость материала и его прочность.

Последовательность работы будет следующая:

  1. Земляные работы для определения качества почвы.
  2. Выполнение разметки под фундамент и его закладку. За счет легкости СИП может быть бюджетным ленточным, свайным или винтовым вариантом.
  3. Возведение нижнего яруса конструкции (черновой пол). Плиты укладывают из угла, не забыв проделать технологические отверстия для коммуникаций.
  4. Возведение наружных стен и перегородок внутри дома. Соединение панелей должно быть максимально плотным, без пустот.
  5. Укладка панелей перекрытия из СИП панелей, возведение второго этажа по уже отработанной технологии.
  6. Монтаж стропильной системы и ее обшивки СИП.

Строительство жилого дома из SIP панелей экономит время и труд. Вместо обшивки наружных стен и их утепления (с установкой обрешетки) нужно лишь смонтировать готовый трехслойный материал с нужным набором свойств.

Соединение панелей друг с другом и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных частей, прочность их соединения. Каждая из основных структурных единиц имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых СИПов к фундаменту на него предварительно укладывают гидроизоляцию (рубероид), закрепляют обвязочные плиты (ДО).

После этого укладываются панели пола. Они крепятся к основанию с помощью анкеров. Расстояние между креплениями не должно превышать 2 м.

Монтаж данного типа СИП-панелей осуществляется следующим образом:

  • Саморезы диаметром 4,8 мм и длиной 95 мм используются для соединения пола с обвязочными досками.
  • Саморезы 3,1х50 мм крепят стеновую панель к ДО. Расстояние между креплениями не должно превышать 150 мм.

В процессе монтажа проверяйте ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

Во внешнем и внутреннем углах (90°) панели соединяются между собой деревянными дюбелями. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернативой для строительства дома является двутавр.

Обратите внимание: стыки отдельных элементов предварительно запениваются монтажной пеной.

Дюбель крепится к одной из стен саморезами диаметром 4,8 мм. Расстояние между ними не должно превышать 200 мм.

Панель другой стены крепится на дюбель саморезами 3,5 мм, выдерживая шаг не более 150 мм. Таким же образом крепится выступающая часть плиты ОСБ к торцу стеновой панели.

Стыковка стеновых и напольных панелей

Это сложный SIP коннектор в домашних условиях, предполагающий использование большого количества крепежных элементов.

  1. Плита перекрытия крепится к нижней стене с помощью саморезов, диаметр и длина которых соответственно 6,3 и 240 мм. Расстояние между ними не должно превышать 300 мм.
  2. Поверх потолка крепится обвязочная доска. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом 100-200 мм.
  3. Саморезы 3,5х51 мм фиксируют верхние стеновые панели на обвязочной доске. Расстояние между ними не должно превышать 150 мм.
  4. ОСП
  5. также крепится к обвязочной доске пола саморезами 3,5 мм. Однако в этом случае допустим шаг в 300 мм.

Все монтажные швы при сборке дома предварительная пена соответствующего состава.

Уголок для соединения крыши и стены

Для устройства стыка кровли и стены выполнить следующие действия:

  1. На стеновую панель крепится мауэрлат — опора для нижнего уровня стропильной системы.Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
  2. С торцевой стороны кровельного СИП крепится обвязочная доска. Саморезы диаметром 3,5 мм устанавливаются на расстоянии не менее 150 мм друг от друга.
  3. Элементы кровли соединяются с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

примечание : крепеж диаметром 6,3 мм также используется для крепления кровельных панелей к коньковому прогону.

Здание из СИП: вывод

Если вы все еще не уверены, стоит ли строить дом из SIP-панелей, взгляните на более чем 20-летний опыт Канады и Финляндии в этой области. Для стран, где бывают сильные ураганы и не менее лютые морозы, более чем удачно.

Секрет кроется в неприглядных деревянных дюбелях, используемых для соединения панелей. Они соединяются в жесткую раму, которая в сочетании с прочными SIP-панелями защищает от непогоды.

Однако для получения такого запаса прочности важно соблюдать технологию строительства дома до мелочей.Одна ошибка может поставить под угрозу работу многих людей и жизнь будущих жильцов. Именно поэтому часть строительных работ рекомендуется доверить опытным специалистам.

Видео: полный цикл сборки дома



Технология строительства своими руками из сип-панелей. Как построить дом из SIP панелей? Мы принимаем канадскую технологию

Жители Европы и Северной Америки уже более пятидесяти лет используют конструкционно-изоляционные сип-панели для строительства прочных, теплых, долговечных и экологически чистых зданий.V В последнее время дома, построенные по канадской технологии, стали популярны и в нашей стране. Сегодня большое количество строительных компаний предлагают свои услуги по возведению подобных конструкций. Конечно, для строительства можно нанять представителей одной из этих многочисленных компаний, однако сделать дом из сип-панелей можно и своими руками. Самостоятельная сборка значительно снизит стоимость 1м 2 здания, при этом его качество не пострадает.

Дома из сип панелей имеют множество преимуществ, однако выделим самые значимые из них:

  • Здания отличаются высокой степенью теплоизоляции, поэтому стоимость отопления зданий из конструкционно-изоляционных сип панелей намного ниже, чем стоимость отопления деревянных, бетонных или каменных домов.
  • Хорошая звукоизоляция гарантирует надежную защиту от внешнего шума.
  • Конструкции данного типа имеют повышенный запас прочности и длительный срок службы, который может превышать 100 лет.
  • Благодаря простому принципу стыковки дома очень быстро собираются, а идеально ровные стены и углы очень хорошо поддаются отделке.
  • Вероятность того, что эта структура сожмется, очень мала.
  • Материал, из которого изготовлены сип-панели, не подвержен гниению и не поражается насекомыми.Кроме того, материал не содержит вредных веществ, способных нанести вред здоровью жильцов или нанести ущерб окружающей среде.

Канадская технология

одинаково успешно применяется при строительстве объектов недвижимости любого типа. На сегодняшний день из сип-панелей возводятся:

  • Загородные дома, загородные коттеджи.
  • Офисные здания.
  • Гостиничные комплексы, туристические базы.
  • Рестораны, бары, кафе.
  • Склады, мастерские и многое другое.

Подготовительные работы

Первое, что нужно сделать перед началом строительства, это составить проект будущего дома. Если у вас не получается создать проект самостоятельно, то можно прибегнуть к помощи специалистов. Кроме того, допустимо использовать типовые проекты, которые представлены на различных интернет-ресурсах, либо адаптировать эти проекты под свои требования, внеся необходимые коррективы.

  • Не менее важным является приобретение необходимого инструмента… При этом настоятельно рекомендуется отказаться от приобретения качественного инструмента, так как это может привести к различным непредсказуемым негативным последствиям.
  • Строгое соблюдение правил техники безопасности сохранит ваше здоровье и поможет выполнить строительные работы в полном объеме, качественно и в срок.

Этапы строительства

  1. Устройство фундамента является обязательным начальным этапом в процессе строительства любого здания или сооружения.Дом из сип-панелей имеет относительно небольшой вес, поэтому в большинстве случаев целесообразно возводить фундамент под такое здание на винтовых сваях. Преимущество такого типа фундамента в том, что его возведение занимает не более двух дней, при этом проведение монтажных работ возможно даже при отрицательной температуре воздуха. Еще одним положительным моментом использования фундамента на винтовых сваях является то, что его стоимость достаточно низкая по сравнению со стоимостью строительства других типов фундаментов.
  2. После завершения работ, связанных с фундаментом, следует приступить к его гидроизоляции.Для этого используется рубероид, который необходимо укладывать в два слоя.
  3. Далее необходимо уложить обвязочный брус, который будет служить основанием для пола. Кладка осуществляется на вершины винтовых свай по заранее созданной чертежной документации.
  4. На следующем этапе монтируются панели, выполняющие роль напольного покрытия. Гидроизоляция обеспечивается нанесенным снаружи слоем битумной мастики. Их необходимо разложить по всему периметру будущей конструкции и срастить по ширине и длине, соединив их с обвязочным брусом при помощи прочного и незаметного соединения «шип-паз».Перед процессом сращивания каждый паз герметизируется однокомпонентным пенополиуретановым герметиком. Кроме того, закрепить конструкцию помогают саморезы, которые необходимо прикрутить с каждой стороны соединения. Когда потолки окончательно собраны, на их торцы также следует нанести однокомпонентный пенополиуретановый герметик, после чего наружные части обшиваются деревянными планками.
  5. После выполнения вышеуказанных действий можно приступать к сборке стен первого этажа дома.В первую очередь необходимо выполнить монтаж горизонтального каркаса стен вдоль фундамента, т.е. нижней обвязки стен. При этом работу необходимо выполнять с особой тщательностью, строго придерживаясь схемы подключения, от которой нельзя отступать. Любые неточности на этом этапе строительства могут привести к серьезным проблемам в дальнейшем. Возможна установка сип-панелей, которые будут выполнять роль стен здания при готовности нижней обвязки. Сначала устанавливаются угловые элементы, после чего крепятся остальные стойки и плиты (монтаж ведется с первой угловой панели и осуществляется в двух направлениях, ко второму угловому элементу).В процессе сборки каждую вновь устанавливаемую плиту необходимо контролировать специальным измерительным инструментом – строительным уровнем, позволяющим определить величину отклонения от вертикальной или горизонтальной линии и при необходимости исправить ее положение.
  6. После этого верхние образцы обрабатываются однокомпонентным пенополиуретановым герметиком, затем укладывается верхняя обвязка.
  7. Далее наступает очередь монтажа межэтажного перекрытия. Для этого по всему периметру строения монтируются плиты с предварительно нанесенным слоем однокомпонентного пенополиуретанового герметика на панели первых этажей, выполняющие роль межэтажного перекрытия (как и на первом этаже ).
  8. Стеновые панели второго этажа монтируются и крепятся между собой по аналогии со стеновыми панелями первого этажа здания. Иногда пролеты комнат могут быть большими. В этом случае между плитами перекрытия лучше всего армировать его шпонированным брусом (LVL брусом), который впоследствии можно будет скрыть декоративной отделкой потолка, под листами гипсокартона или под подвесным потолком.
  9. Монтаж кровли является завершающим этапом строительства дома. Следует отметить, что возведение крыши ведется без стропильной системы, ведь сип-панели обладают значительным запасом прочности, благодаря чему способны выдерживать высокие внешние нагрузки.Принцип соединения плит крыши остается таким же, как и принцип соединения панелей перекрытия. В этом случае нет необходимости использовать пароизоляционные и гидроизоляционные материалы, так как материал обладает хорошими пароизоляционными и теплоизоляционными свойствами.
  10. После возведения крыши можно приступать к монтажу кровельного покрытия, которое может состоять из любых кровельных материалов, в этом случае ограничений нет.
  11. Оконные проемы также могут быть любой формы и размера.
  12. Проведение инженерных коммуникаций в дом можно проводить параллельно с внутренними отделочными работами.

Решая построить частный дом, чаще всего ставка делается не столько на качество материалов, сколько на их дешевизну. В настоящее время самый выгодный и быстрый способ строительства — возведение домов из сип-панелей.

Панельное строительство завоевало популярность более 50 лет назад. Первоначально эта методика зарекомендовала себя в Канаде, Европе и Японии. Сегодня технология обрела массу сторонников среди россиян.

Виды материалов: из чего они сделаны?

СИП – конструкционная теплоизоляционная панель, состоящая из двух специальных листов, между которыми размещен утеплитель.

Слои склеиваются под воздействием пресса При высоком давлении. Стандартная толщина плит 9 мм или 12 мм.

Посмотрим, из чего сделаны панели грифов?

Наружные слои могут быть изготовлены из следующих материалов:

  • ориентированно-стружечная плита;
  • гипсоволокно или гипсокартонный лист;
  • фанера
  • ;
  • ДВП
  • .

Используется в качестве изоляции:

  • пенополистирол – пористый материал, который на 90% состоит из воздуха, абсолютно безопасен;
  • пена
  • — водостойкая, но легко воспламеняющаяся, подверженная быстрому возгоранию;
  • пенополиуретан
  • – имеет высокий изолирующий порог, не проводит тепло, горюч;
  • Минвата
  • – плохо горит, безопасна для здоровья.

В этой статье вы можете узнать о том, что такое фронтон и для чего он нужен.

Преимущества и недостатки

Сип панели имеют существенные преимущества:

Недостатками конструкций из сип-панелей являются следующие:

  1. Небезопасно — в первую очередь зависит от качества используемых в производстве материалов. Многие фабрики изготавливают панели с использованием пенопласта. Их лучше не покупать, пена выделяет формальдегид.
  2. На стыке рамы и плиты образуется конденсат, что приводит к появлению дефектов соединения.
  3. Панели герметичны, поэтому в зданиях требуется принудительная система вентиляции , что увеличивает стоимость.
  4. Срок службы ограничен. Через несколько лет конструкция теряет свои изоляционные свойства. Эта проблема решается заменой изношенного утеплителя на более прочный пенополистирол.

Как построить дом из сип панелей своими руками?

Сегодня на строительном рынке огромное количество компаний строят дома из сип-панелей.Конечно, можно собрать дом своими руками.

Рассмотрим поэтапные работы по выполнению … Итак, строим дом из сип-панелей своими руками.

Подготовительные работы

На данном этапе составляется проект будущего жилища. Обычно подходящий вариант выбирают из набора типовых проектов и дорабатывают его самостоятельно.

Или обращаются за помощью в проектные организации. Продуманная планировка обеспечит качество и долговечность будущего дома .

Затем производится оплата необходимой суммы материалом , покупка качественного инструмента (обязательно понадобится отвертка, ножовка). Скорее всего, вам придется прибегнуть к помощи специализированной организации.

Покупка стандартных панелей и последующая их настройка под ваш проект занимает довольно много времени. Значит, проще обратиться в фирму, которая изготовит и поставит панели нужных параметров.

Возведение фундамента

Самые популярные типы фундаментов :

  • ворс или ворс-лента;
  • плиты монолитные малой глубины;
  • столбчатая или столбчато-ленточная;
  • ленточное углубление с плинтусом;
  • Лента
  • углубление.

Установка свай отличается относительно небольшой скоростью монтажа , простотой, эффективностью и экономичностью. Наиболее приемлемым основанием для панельного дома большинство специалистов считают сваи.

Винтовая свая представляет собой металлическую трубку с лопастью. Свая ввинчивается в землю достаточно глубоко, чтобы исключить деформацию здания.

Водоснабжение, отопление и электричество для будущего дома , выведенного до возведения фундамента .

Гидроизоляция, трубопроводы, конструкции стен

На этом этапе поверх фундамента укладываются два слоя рубероида или битума, а затем обвязочный брус, предварительно обработанный антисептиком. Затем к обвязочной планке с помощью шурупов крепятся стартовые доски.

Далее укладываются панели, которые в дальнейшем будут служить полом. При соединении пазы обрабатываются герметиком, фиксируются саморезами. Торцы также обработаны герметиком , обшиты досками.

Вип-панель крепится к стартовой доске … Крепится с углов конструкции. Соединение простое, паз вставлен в конек, крепления усилены шурупами.

Обязательно используйте уровень, чтобы защитить конструкцию от перекосов … Для стыков используется пенополиуретан. Также стоит поступить с торцами сип-панелей перед их стыковкой друг с другом.

Строительство из сип-панелей (СИП) можно отнести к самым быстрым, которые в настоящее время существуют на этом рынке.Одноэтажный коттедж вполне реально построить за неделю-полторы. Технология пришла к нам из Канады. Он также чрезвычайно популярен сейчас в европейских странах.

Постройки гриф очень теплые и достаточно надежные. В наших условиях материал идеально подходит для строительства загородных коттеджей и загородных домов. В связи с этим многих желающих стать обладателями такого временного или постоянного жилья интересует, как построить дом из сип-панелей своими руками. руки в рекордно короткие сроки благодаря технологиям.

Что такое сип панели Сип-панель

представляет собой трехслойный строительный материал. Внутренняя часть представляет собой толстый слой пенополистирола, выполняющего роль теплоизоляционного и утепляющего материала. С двух сторон к нему крепятся 2 слоя ДСП OSB. Изготовлен из разнонаправленных чипсов, склеенных под давлением.

Пенополистирол

обеспечивает отличную звуко- и теплоизоляцию. Плиты OSB и качественный клей, произведенный по специальной технологии, надежно фиксируют теплоизоляционный материал.При строительстве сип-панели соединяются между собой пенополиуретаном, а жесткость всем узлам конструкции придают деревянные балки.

Преимущества этого строительного материала:

1. Долговечность — 100 лет и более.
2. Быстрое строительство методом соединения СИП-панелей.
3. Возможна стройка в любой сезон, так как нет растворов, требующих особых условий для застывания.
4. Очень простая конструкция крыши.
5. За счет небольшой толщины панелей увеличивается полезная площадь внутри дома.
6. Здание, построенное по данной технологии, очень легкое и не дает усадки.
7. Отличная теплоизоляция, позволяющая экономить энергоресурсы даже в отопительный сезон.
8. Простота установки дверных проемов.
9. Идеально гладкая и ровная поверхность панелей позволяет использовать любую отделку без предварительного выравнивания стен.
10. Пенополистирол и ОСП не гниют; в них не селятся грызуны.
11. Материал абсолютно чистый и экологически чистый.
12. Строительство из него достаточно простое и не требует привлечения в процессе тяжелой строительной техники (кранов и т.п.).
13. Низкие цены на панели СИП делают строительство из них наиболее рентабельным вариантом.

Недостатки:

1. Панели не пропускают водяной пар, поэтому постройки из них нуждаются в качественной вентиляции.
2.Материал не может похвастаться высокой огнестойкостью. В связи с этим вопросу изоляции электропроводки следует уделить особое внимание. Рекомендуется установить пожарную сигнализацию.
3. Материал не влагостойкий, поэтому фундамент нужно делать достаточно широким, чтобы защитить конструкцию от влаги.
4. Технология возведения домов из сип-панелей не позволяет сильно разнообразить типовые проекты.

Конструкция из сип-панелей (видео)

Всегда нужно начинать с дизайна.И хотя большого разнообразия в этом вопросе ждать не стоит, важно правильно рассчитать размеры комнат, размещение коммуникаций и т.д. Полная сборка здания показана на видео.

Панельный дом Vulture очень легкий и не требует прочного фундамента. Под одно- или двухэтажный дом можно построить ленточный или свайно-винтовой. При строительстве фундамента очень важно правильно обустроить его гидроизоляцию.Для этого потребуется битумная мастика и 2 слоя рубероида, листы которого необходимо уложить внахлест.

Затем можно приступать к укладке чернового пола, который мы также строим из тех же СИП-панелей (видео). На фото видно, как пол крепится к фундаменту. Панели соединяются между собой и сразу фиксируются с помощью полиуретанового герметика и саморезов.

Стены здания (видео)

Как выглядит сборка стен здания из СИП панелей можно посмотреть на видео.

Собирается буквально как большой конструктор. Сначала монтируется нижняя обвязка. Как и в случае со многими современными строительными материалами, строительство сип-панелей начинается с углов дома. Следующие крепятся к угловым панелям стык в стык в обе стороны, до следующих углов. Между панелями укладывается деревянный брусок, фиксируемый герметиком и саморезами.

Чтобы построить любое здание, обязательно нужно использовать строительный уровень… В данном случае это тоже актуально, несмотря на то, что сип панели идеально ровные. Использование уровня поможет предотвратить отклонение стен от идеальной вертикали. Торцы стенок и верхние образцы покрываем герметиком, после чего начинаем делать верхнюю обвязку.

Для создания перекрытий между этажами используются все те же сип панели. Они имеют для этого достаточную прочность и выдерживают очень солидный вес (мебель, сами жильцы и т.). После установки потолков продолжаем строить стены — теперь уже на втором этаже. Потолки укреплены деревянными балками.

Дверные/оконные проемы сделать очень просто: их можно просто выпилить обычной ножовкой. Материал хорошо поддается обработке и практически не требует усилий при этом процессе. Все это можно сделать своими руками.

Как построить крышу

Технология возведения крыши на таком здании предельно проста.Для его постройки снова используем те же SIP-панели. Плиты монтируются по тому же принципу, что стены и перекрытия. Нет необходимости использовать стропила. Как осуществляется соединение кровельных и стеновых панелей, показано на схемах 1 и 2.

Обратите внимание, что в центре установлена ​​опорная стойка. Для этого можно использовать брус 50х70 мм. Все крепление кровельных элементов производится саморезами, герметиком и стыковочными брусьями. Когда крыша собрана, можно приступать сразу к финишному покрытию… Покрыть крышу можно практически любым материалом (металлочерепица, профнастил, мягкая черепица и т.д.). Выбор материала зависит от предпочтений и материальных возможностей владельца дома.

Отделка

Снаружи конструкция может быть облицована пластиковой вагонкой, сайдингом и любым подобным материалом, который защитит стены от влаги. Внутренняя отделка еще проще. Поскольку стены из сип-панелей абсолютно ровные, нет необходимости устанавливать какой-либо выравнивающий каркас.

Стены внутри здания можно оклеить обоями, штукатуркой, даже выложить плиткой или мозаикой (ванная, кухня и т.д.). Напольное покрытие подойдет абсолютно все. На пол можно постелить ламинат, линолеум, паркетную доску и даже паркет, если есть такое желание. Даже с учетом всех доделок строительство 3-4-комнатного особняка из сип-панелей в самую непогоду может занять максимум полтора месяца.

Технология проста и недорога; стоимость всех материалов также минимальна.Все делается очень просто и очень быстро. Если вам нужен максимально недорогой загородный дом с отличными показателями тепло- и звукоизоляции, строительство из сип-панелей – правильный выбор. В следующем видео мы разместили отзыв владельца такого дома. Это поможет вам лучше понять, что такое структура.

Время считывания ≈ 4 минуты

Технология строительства домов из СИП (SIP) панелей уже несколько десятков лет используется в Северной Америке.Такое строительство также широко распространено в Европе. Популярность данной технологии обусловлена ​​надежностью конструкции, высокой скоростью возведения вне зависимости от погодных условий, хорошими показателями теплозащиты. Простота сборки дает возможность построить дом из СИП-панелей своими руками без привлечения большой бригады и тяжелой техники.

Особенности данной технологии

В том, что данный вид строительства реализуем, можно убедиться, посмотрев представленный ниже фотоотчет о строительных работах… Информация ниже показывает, как построить дом из СИП-панелей самостоятельно.

Для полной ясности следует отметить, что само понятие SIP-панели произошло от английского языка- SIP (Structural Insulated Panel) переводится как структурно-изолированная панель (см. фото).

Дома из таких сэндвич-панелей справляются как с боковыми нагрузками (ураганными ветрами), так и с весом снега на крыше.

Основные этапы строительства дома из СИП панелей

Если строительство планируется на земельном участке, где ранее ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями собственников, и с нормами размещения относительно границ земельных участков.Если рядом проходит трубопровод, оборудована канализация, нужно позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Маркировка сделана для фундамента.

Строительство фундамента

Небольшой вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие постройки из СИП-панелей можно устанавливать на следующие типы фундаментов:

Конечно, можно обустроить подвал.

Здесь было решено построить дом без подвала. Сначала с помощью тяжелой техники обустроили площадку, сделали небольшое углубление под фундамент. Когда в соответствии с проектной документацией выполнены пазы, оборудуют опалубку и заливают ее бетоном.

На ленточный фундамент устанавливаются шлакоблоки

, которые армируются и заливаются бетоном.

В этой ситуации было использовано 988 блоков.Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно просто использовать бетон для заливки цоколя.

Устройство нижнего уровня

Считается, что SIP-панели очень долговечны. Легко можно найти видео, где по такой панели едет грузовик, и она совершенно не деформируется. Поэтому пол в доме сделан из этого материала. Только сначала на фундамент укладывается гидроизоляция.На него кладут первую панель, совмещая ее с углом фундамента. Стыки панелей заполняются монтажной пеной. Там же установлен соединительный ключ. Вторая панель крепится вплотную к первой. Соединительные дюбели, к которым прикручиваются сами панели, придадут жесткости всем конструкциям.

При укладке панелей необходимо проверять уровень. Если есть отклонения, их необходимо устранить. Торцевая часть уложенных панелей закрывается обвязочными досками, при их креплении используется пенопласт.В результате внешне пол первого этажа будет напоминать монолитную панель.

Прокладка коммуникаций

Предварительно подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и система канализации.

Эту работу необходимо проводить перед укладкой чистового пола.

Устройство внутренних перегородок

Обычно внутренние перегородки монтируются одновременно с возведением несущих стен.

Но при задержке поставки панелей можно предварительно установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Монтаж SIP панелей

Основным этапом строительства дома из СИП панелей своими руками является монтаж самих панелей.

Этот материал необходимо крепить без зазоров и пустот.Чем герметичнее будет соединение, тем комфортнее будет жить в доме. Швы необходимо заполнить пенополиуретаном. Крепление осуществляется саморезами. Крепить панель к направляющей планке лучше на анкерных болтах фундамента, чтобы исключить возможные сдвиги при усадке фундамента. Количество стыковых соединений должно быть сведено к минимуму. Поэтому лучший вариант – строительство дома из СИП-панелей, изготовленного специально по конкретному проекту.

При сборке стен первого этажа выполняется укладка бруса и панелей перекрытия.

Конструкция крыши

Изготавливается мауэрлат

, монтируется стропильная система, на которую устанавливаются СИП-панели, и к ней уже крепится крыша. Чтобы подробно посмотреть, как устроена крыша, можно посмотреть

Сборщик домов из сип-панелей. Строим себе дом на даче

Легкость и большие размеры СИП-панелей делают этот материал одним из лучших для строительства загородных домов.Все основные детали для строительства изготавливаются на заводе, необходимое количество привозится на площадку и собирается как конструктор. Для этого не нужна большая команда, с задачей справится бригада из 2-3 человек. Помимо монтажной готовности материала привлекает и простота его стыковки. Рассмотрим ключевые этапы технологии сборки дома из СИП-панелей.

Какой фундамент подходит?

В случае с SIP-панелями нет необходимости в дорогом, мощном основании.Готовый дом по канадской технологии весит не более 15 тонн, поэтому достаточно выбрать экономичный ленточный фундамент. В соответствии со строительными нормами фундамент закладывается на глубину промерзания грунта, в нашем случае достаточно, если на эту глубину по всему периметру будут заложены угловые ростверки.

Второй этап: плиты перекрытий

Сборка дома из СИП панелей возможна в любое время года; конструкция не имеет мокрых стадий. Монтаж начинается с установки плит перекрытия.Если пролет не более шести метров, для плит перекрытия используют стандартные панели. Панели утепляют антисептиком и битумной мастикой.

Стыки между панелями фиксируются саморезами и заделываются монтажной пеной. Для придания конструкции жесткости по горизонтальной оси в технологические пазы торцов укладывают обвязочные брусья. Укладка плит перекрытия может быть завершена в течение нескольких часов.

Монтируем стены

Перед началом монтажа первых стеновых панелей готовится контур обвязки стен.Для этого к перекрытию пола саморезами крепится продольный брус толщиной 10 см. Шаблон поможет вам проверить, правильно ли он размещен. Конструкция крепится к фундаменту с помощью анкерных болтов путем просверливания отверстий в панелях и брусе. Все детали необходимо обработать противомикробными и водоотталкивающими составами.

Сначала монтируются панели, образующие угол. Вторая ставится к первой под прямым углом. Благодаря прочной фиксации угловых элементов конструкция приобретает необходимую жесткость.Далее панели монтируются последовательно с использованием соединения «паз-гребень». Соединение панелей между собой фиксируют саморезами или крупными корабельными гвоздями.

Когда все панели, образующие стены первого этажа, заняли свои места, их технологические пазы сверху заполняются пенополиуретаном и закрываются обвязочными балками. Одновременно с возведением периметра пространство первого этажа разделено на зоны перегородками из панелей.Дополнительную жесткость конструкции придает перекрытие, соединяющее стены.

Тот же технологический цикл повторяется на втором этаже. Перекрытие собирается так же, как и монтаж пола, опорой для него служит каркас предыдущего этажа, к нему саморезами крепятся плиты перекрытия.

Чердак и крыша: без стропил

Монтаж на крышу — одна из стандартных технологий работы с SIP-панелями. Стропила не нужны при возведении крыши, присущая панелям жесткость позволяет им выдерживать все метеорологические нагрузки.

Нижнее основание для кровельных панелей – мауэрлат, закрепляемый по периметру, верхнее – коньковый брус, закрепляемый между фронтонами. Уложенные панели крепятся саморезами вверху и внизу бруса. Кровельные панели крепятся друг к другу так же, как и стеновые элементы – шурупами или корабельными гвоздями.

Мансарда, расположенная под крышей из СИП-панелей, всегда будет теплой. Конструкция панелей такова, что кровля не нуждается в пароизоляции. Крышу можно сделать из любого известного сегодня материала: битумной, керамической или металлочерепицы, других.

Герметизация готового дома

После завершения сборки конструкцию герметизируют, промазывая все стыки полиуретановым клеем. Это очень важный этап, тщательность его выполнения гарантирует долгую эксплуатацию дома.

Установка дверей и окон

Проемы для дверей и окон предусмотрены проектом и подготовлены на заводе, что значительно упрощает монтаж.

Наружная и внутренняя отделка дома

Снаружи дом может быть облицован кирпичом или сайдингом, вагонкой, брусом, натуральным камнем или его искусственной имитацией.Идеально ровная внутренняя поверхность стен также подходит для любых отделочных материалов: обоев, покраски, плитки и других. Использование гипсокартона добавит стенам дополнительную огнестойкость.

Инженерная связь

Коммуникации прокладываются по завершении сборки каркаса. Все они будут легко доступны благодаря внешнему расположению. При необходимости их закрывают перегородками из гипсокартона или натяжными потолками. Водопровод и канализация в одноэтажном доме сделаны под полом; специальные шахты устроены для двухэтажного здания.Отличительной особенностью строительства с использованием SIP является гибкость в плане коммуникаций. Все деревянные элементы, которые будут соприкасаться с водопроводом и канализацией, дополнительно пропитываются водостойкими составами.

Заводское производство всех элементов, легкость панелей делает возможным монтаж в кратчайшие сроки.

Преимущества домов из СИП-панелей по сравнению с домами по традиционным технологиям строительства очевидны:

  • Прочность.Сип-панель выдерживает до 200кг нагрузки на 1м 2 при прогибе не более 12мм.
  • Отсутствие усадки и гладкие стенки. Доступ к внешней и внутренней отделке можно получить сразу после установки.
  • Повышенная огнестойкость. Диапазон температур от -50ºC до +50ºC
  • Простота конструкции. Средний вес дома по канадской технологии
    не более 15 тонн
  • Повышенная теплоемкость. Отопление дома по технологии SIP требует в 4-6 раз меньше ресурсов, чем отопление кирпичного.

Смотрите процесс сборки дома на видео:

Время считывания ≈ 4 минуты

Технология строительства домов из СИП (SIP) панелей уже несколько десятков лет используется в Северной Америке. Такое строительство также широко распространено в Европе. Популярность данной технологии обусловлена ​​надежностью конструкции, высокой скоростью возведения вне зависимости от погодных условий, хорошими показателями теплозащиты.Простота сборки дает возможность построить дом из СИП-панелей своими руками без привлечения большой бригады и тяжелой техники.

Особенности данной технологии

В том, что данный вид строительства реализуем, можно убедиться, посмотрев фотоотчет о проведенных строительных работах ниже. Информация ниже показывает, как построить дом из СИП-панелей самостоятельно.

Для полной ясности следует отметить, что понятие SIP-панели пришло из английского языка — SIP (Structural Insulated Panel) переводится как структурно-изолированная панель (см. фото).

Дома из таких сэндвич-панелей справляются как с боковыми нагрузками (ураганными ветрами), так и с весом снега на крыше.

Основные этапы строительства дома из СИП панелей

Если строительство планируется на земельном участке, где ранее ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями собственников, и с нормами размещения относительно границ земельных участков. Если рядом проходит трубопровод, обустраиваются канализационные стоки, нужно позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

Маркировка сделана для фундамента.

Строительство фундамента

Небольшой вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие постройки из СИП-панелей можно устанавливать на следующие типы фундаментов:

Конечно, можно обустроить подвал.

Здесь было решено построить дом без подвала.Сначала с помощью тяжелой техники обустроили площадку, сделали небольшое углубление под фундамент. Когда углубления выполнены в соответствии с проектной документацией, обустраивают опалубку и заливают ее бетоном.

На ленточный фундамент устанавливаются шлакоблоки

, которые армируются и заливаются бетоном.

В этой ситуации было использовано 988 блоков. Получается довольно высокий цоколь дома.Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно просто использовать бетон для заливки цоколя.

Устройство нижнего уровня

Считается, что SIP-панели очень долговечны. Легко можно найти видео, где по такой панели едет грузовик, и она совершенно не деформируется. Поэтому пол в доме сделан из этого материала. Только сначала на фундамент укладывается гидроизоляция. На него кладут первую панель, совмещая ее с углом фундамента.Стыки панелей заполняются монтажной пеной. Там же установлен соединительный ключ. Вторая панель крепится вплотную к первой. Соединительные дюбели, к которым прикручиваются сами панели, придадут жесткости всем конструкциям.

При укладке панелей необходимо проверять уровень. Если есть отклонения, их необходимо устранить. Торцевая часть уложенных панелей закрывается обвязочными досками, при их креплении используется пенопласт.В результате внешне пол первого этажа будет напоминать монолитную панель.

Прокладка коммуникаций

Предварительно подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и система канализации.

Эту работу необходимо проводить перед укладкой чистового пола.

Устройство внутренних перегородок

Обычно внутренние перегородки монтируются одновременно с возведением несущих стен.

Но при задержке поставки панелей можно предварительно установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

Монтаж SIP панелей

Основным этапом строительства дома из СИП панелей своими руками является монтаж самих панелей.

Этот материал необходимо крепить без зазоров и пустот.Чем герметичнее будет соединение, тем комфортнее будет жить в доме. Швы необходимо заполнить пенополиуретаном. Крепление осуществляется саморезами. Крепить панель к направляющей планке на фундаменте лучше анкерными болтами, чтобы исключить возможные смещения при усадке фундамента. Количество стыковых соединений должно быть сведено к минимуму. Поэтому лучший вариант – построить дом из СИП-панелей, изготовленный специально по конкретному проекту.

При сборке стен первого этажа выполняется укладка бруса и панелей перекрытия.

Конструкция крыши

Изготавливается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, и к ней уже крепится крыша. Чтобы подробно посмотреть, как устроена крыша, можно посмотреть

СИП-панель

— это строительный материал, внутри которого находится слой утеплителя, а внешняя часть — это слой ОСП.

Нагреватели

Внутри панели могут располагаться различные виды изоляции, каждая из которых имеет свои преимущества и недостатки:

  1. Пенополистирол (прочный и экологически чистый, водонепроницаемый, устойчивый к ультрафиолетовому излучению, но не огнестойкий).
  2. Минеральная вата (практически не горит, но при этом не оказывает вредного воздействия на здоровье, устойчива к внешним факторам, кроме воды и влаги).
  3. Пенополиуретан (практически не проводит тепло, но быстро горит).

Панель может быть разной толщины, что напрямую зависит от толщины используемого утеплителя. Стандартные размеры панели СИП (В*Ш*Г): 174*1250*2500.

Для возведения стен домов часто используется материал с покрытием OSB. При этом существует 4 вида плит OSB, которые отличаются по прочности и влагостойкости:

  • 1 — Плиты первого класса самые дешевые, но не подходят для крепления деталей, которые будут испытывать серьезные нагрузки.Влагостойкость этих плит также низкая.
  • 2 — Влагостойкость этих плит также низкая, но прочность значительно выше по сравнению с первым классом. При строительстве домов такие панели можно использовать только для монтажа внутренних конструкций.
  • 3 — Оптимальный класс плит для строительства домов. Они идеально подходят для фасадов зданий и внутренних перегородок. При строительстве небольших малоэтажных домов их можно использовать даже для устройства полов и крыш.
  • 4 — Прочный и влагостойкий материал, который подходит для строительства домов в сложных условиях по нагрузке и влажности.

Преимущества домов из СИП панелей

Строительство домов из СИП-панелей набирает популярность благодаря следующим преимуществам:

  1. Экономия на фундаменте за счет малого веса панелей.
  2. Оптимизация затрат за счет низкой стоимости материала по отношению к другим видам строительных материалов.
  3. Простота монтажа благодаря замковому узлу, плоскостности и большой площади панелей.
  4. Внешняя и внутренняя отделка также облегчены.

Дефекты

  1. Сип-панели на основе пенопласта и минеральной ваты не так долговечны, как панели на основе полистирола. Со временем полезные свойства сип панелей уменьшаются.
  2. В домах должна быть предусмотрена качественная вентиляция.

Строительный проект

Здания из СИП-панелей возводятся по готовому проекту, снабженному расчетами и чертежами.Готовый проект можно заказать в специализированной компании, где также можно заказать строительство самого дома или положиться на собственные силы.

Тогда Вам следует заказать необходимое количество СИП-панелей, желательно с небольшим запасом. Не забывайте о различных элементах конструкции и вспомогательных материалах. После доставки на объект все элементы проверяются на соответствие характеристикам, в частности целостности, габаритам, ровности.

Порядок сборки

Сип панели

легкие, поэтому для монтажа панелей не требуется помощь тяжелой строительной техники.

Листы ОСБ

Первым делом приступают к установке фундамента. Для домов из СИП-панелей оптимален винтовой фундамент. Но окончательное решение о типе фундамента принимается в зависимости от особенностей грунта, местности, а разводку коммуникаций (водоснабжение, электричество, отопление) нужно делать еще до заливки фундамента, заложив элементы конструкции. Закончив возведение фундамента, необходимо сделать обвязку из деревянного опорного бруса.После проверки всех параметров уровнем, выставления уголков в бетонной поверхности фундамента перфоратором проделываются отверстия и брус крепится анкерами 12 мм на расстоянии 1-2 м от соседнего крепежа. Каждая планка должна иметь не менее 3 креплений. Если ростверк делается из деревянного бруса, необходимо стянуть его конструктивные элементы шпильками М10 на расстоянии 30 см от каждой сваи.

При этом могут образовываться неровности, которые устраняются рубанком.

На сваи под ростверк необходимо положить куски рубероида. Затем ростверк крепится к сваям с помощью шпилек М10.

Выемки сделаны под гайки и шайбы.

После монтажа брус обрабатывается горной или битумной мастикой. Затем, чтобы уберечь деревянные элементы от повреждений, этим же веществом обрабатывается нижняя часть панелей пола.

Сборка дома начинается с кладки первого этажа – первая панель укладывается на обвязочный брус и крепится саморезами к обвязочному брусу.

Торец панели смачивается водой и запенивается.

Установить соединительную планку (лаг).

Закрепите его саморезами.

После сборки первого этажа наружные торцы панелей смачиваются водой, запениваются и устанавливается доска – фиксируется саморезами.

Перед монтажом стеновых панелей необходимо закрепить закладную доску. Его обрабатывают монтажной пеной и устанавливают по периметру потолка.

Закрепите саморезами 280 мм.

Затем монтируется первая стеновая панель. С обеих сторон панель крепится саморезами к закладной доске.

Вертикальность установки должна быть выровнена.Перед установкой второй стеновой панели необходимо закрепить соединительную планку. Стыки необходимо запенить. Сама панель крепится к брусу саморезами.

Угловые панели стягиваются саморезами Spax 240 мм или глухарями с шагом 15 см. Таким же образом устанавливаются межкомнатные перегородки.

После сборки межкомнатных перегородок переходят к устройству пола – устанавливают балки, создавая временное крепление саморезами.В лестничной клетке установлена ​​балочная опора.

укладываются на балки и закрепляются согласно инструкции.

Дальнейшая сборка дома осуществляется так же, как и на первом этаже.

Торцы стен, примыкающие к фронтонам, необходимо обрезать под углом. Затем балки устанавливаются на фронтоны. Балки также следует обрезать в соответствии с уклоном крыши.

Установите планку конька.

Выпилите его под нужным углом.

Перед укладкой панелей торцы фронтонов покрываются герметизирующим материалом.

После возведения стен и установки балок переходят к монтажу кровли. Делается это по чертежам с учетом разметки на панелях.Если свес крыши небольшой, то сначала на фронтон укладывается первая панель длиной чуть больше ширины одного ската крыши, вторая располагается так, чтобы длинной стороной она опиралась на фронтон, а короткой сторону на первой панели. Если предусмотрен значительный вылет крыши, то крайний ряд составляют из небольших панелей, между которыми вставляются дополнительные балки, а угловая панель должна состоять из двух треугольников, чтобы вставлять балку по диагонали.

Панели скрепляются между собой с помощью соединительной планки, а торцы закрываются доской.По коньку панели крепятся друг к другу.

Итак, дома собираются из СИП-панелей. Все работы (в зависимости от размера дома) выполняются в считанные дни.

Строительство домов из сип панелей получило широкое распространение в Канаде и Европе. Сегодня этот метод пользуется заслуженной популярностью в нашей стране. Эти услуги предоставляют многие фирмы, но, благодаря простоте использования, построить дом из сип-панелей возможно самостоятельно, без привлечения квалифицированных исполнителей.При соблюдении простой технологии можно получить достойный результат в короткие сроки.

СИП (Структурная теплоизоляционная панель): характеристики, преимущества и недостатки

Сип-панели

представляют собой трехслойные сэндвич-панели. Между двумя слоями сплошного листового материала находится теплоизоляционный и звукоизоляционный слой. В качестве наружных слоев чаще всего используются плиты OSB, наполнителем выступает пенополистирол. Реже для наполнения используется минеральная вата, так как это значительно увеличивает вес и стоимость элементов.Снаружи их обрабатывают противопожарными и антисептическими пропитками. Сип-сэндвичи выпускаются различной толщины — 124; 174 и 224 мм в зависимости от назначения. Основные линейные размеры 2500*1250 мм и 2800*1250 мм, хотя можно заказать изделия и других размеров.

Популярность этих товаров обусловлена ​​большим количеством преимуществ:

  • Заводская готовность. При заказе сборных элементов на заводе сборка осуществляется таким образом, чтобы учесть все особенности проекта и свести ошибки сборки к минимуму.Также многие производители комплектуют изделия шипованной доской, что обеспечивает надежное пазогребневое соединение. В остальных случаях сборка брусом производится на месте сборки.
  • Простота использования. Технология настолько проста, что постройку можно собрать своими руками. При этом набор инструментов для работы минимальный.
  • Широкое применение. SIP можно использовать для строительства загородных коттеджей, офисных и складских помещений, гаражей и монтажа других зданий и сооружений.
  • Высокая тепло- и звукоизоляция. Наличие пенопласта или минеральной ваты обеспечивает отличные теплофизические свойства.
  • Сила. Производители дают гарантию не менее 50 лет.
  • Простота конструкции. Небольшой вес позволяет использовать облегченные типы фундаментов.
  • Скорость строительства.
  • Всесезонность. Отсутствие «мокрых» процессов позволяет проводить монтаж самостоятельно, вне зависимости от погодных условий.
  • Сохранение.Использование данной технологии на всех этапах строительства от пола до крыши, позволяет снизить материальные затраты.
  • Снижение расходов на отопление.


К недостаткам относятся:

  • Синтетические материалы.
  • Полная герметичность зданий. Для нормальной работы такого объекта необходима хорошая система принудительной вентиляции.
  • Воспламеняемость. По этому поводу ведутся жаркие споры, хотя производители обещают высокий класс пожарной безопасности.

Нужно ответственно подойти к выбору SIP, чтобы они соответствовали всем указанным требованиям. Наличие пропитки для биологической защиты, огнестойких и влагостойких покрытий, толщина покрытия каркаса и плотность изоляционного слоя.

Подготовительные этапы работы

  • Выбор проекта. Если внешний вид здания, его размеры, этажность и дизайн зависят только от пожеланий заказчика, то подготовку проектной документации и расчет количества сэндвичей следует доверить профессионалам.Это позволит избежать ошибок и сэкономить деньги.
  • Выбор производителя. Во-первых, стоит изучить рынок поставок и выбрать компанию, которой доверяют и которая следит за технологическим процессом изготовления и упаковки.
  • Покупка и доставка заказа.

Основные работы по строительству здания

Фонд

Важнейший этап – выбор и правильное устройство фундамента. Небольшой вес конструкции позволит использовать любой тип основания: ленточный мелкозаглубленный, монолитный или столбчатый. Чаще всего используются винтовые сваи, что позволяет сократить сроки строительства до 2-3 дней. Этот процесс выполняется максимально аккуратно, избегая ошибок и неточностей. Устройство свайного фундамента вполне возможно выполнить своими руками. Участок размечается согласно проекту, начиная с углов. Между угловыми колышками натягивают осевые нити и отмечают места для ворса. Расстояние до соседних опор 2-2,5 м. После этого сваи закручивают на необходимую глубину, ниже точки промерзания грунта для данной климатической зоны.

С помощью нивелира находится единый уровень для всего кадра. Выравнивание по горизонтали можно выполнить дополнительным подкручиванием или обрезанием лишнего. Метод закручивания не рекомендуется, так как он разрыхляет почву. После этого соединяем «пятки» свай с помощью металлического швеллера, укладываем гидроизоляционный слой, который используем в качестве кровельного материала, а сверху монтируем обвязочный брус с помощью болтовых соединений.

Устройство пола

Собрать полноценный пол из сип панелей можно своими руками.Для этого по участку укладывают каркасные плиты, предварительно обработав их гидроизоляционной мастикой. В качестве лаг используется соединительный брус. На все стыки наносится пенополиуретановый герметик для лучшей герметизации. После этого для повышения прочности все стыки скрепляются саморезами с шагом 10-15 см. Часто поверх «пирога» дополнительно монтируется дощатый настил с помощью саморезов. В завершение выполняется устройство обвязки, по которой будут непосредственно собираться стены будущего жилища.

Подъем стен

Несмотря на кажущуюся сложность, построить стены своими руками тоже вполне выполнимо. Сборку конструкции начинаем с угла, для чего выставляем угловые панели по горизонтали и вертикали, используя для контроля качества строительный уровень. Далее из выставленных угловых многослойных плит самостоятельно монтируем следующие, направляясь в двух направлениях к следующим углам. Каждый соединительный паз проклеиваем монтажным герметиком. По окончании возведения стен первого этажа сверху кладем обвязочную доску, которая будет служить основанием для межэтажного перекрытия.

Устройство полов выполняем по аналогии с полом, выполняя пошагово технологию укладки плит. При необходимости усиливаем конструкцию дополнительным бруском. В потолках необходимо не забыть о технологических отверстиях для вентиляционных каналов и других коммуникаций. С помощью соединительных щитовых розеток можно формировать основание балконов, лоджий, различных декоративных конструкций.

Крепление конструктивных элементов второго этажа по конструкции аналогично сип-сэндвичам на первом уровне.

При обустройстве кровли, для небольших объемов можно обойтись без установки стропильной системы, так как панели обладают необходимым запасом прочности. При таком способе экономится значительная сумма денег. При больших площадях крыши необходимо монтировать стропила. Но даже в этом случае экономия заметна, ведь исключается использование дополнительных гидроизоляционных пленок и других покрытий. Сверху для вентиляции устраивают решетчатую обрешетку и отделывают крышу любым выбранным материалом: металлом, ондулином и т.п.

Отделка

При правильном выполнении работы получаем гладкие и ровные поверхности, легко поддающиеся отделке любым материалом. Для внутреннего пространства чаще всего используют гипсокартон, в санузлах и кухнях – керамическую плитку. Для улицы подходят сайдинг, декоративные штукатурки.

Таким образом, широкое применение сип-сэндвичей для строительства зданий обусловлено несомненными преимуществами материала, возможностью выполнения всего комплекса работ своими руками, а также значительной экономией в процессе строительства и последующего операция.

Журналы открытого доступа | ОМИКС Интернэшнл

  • Дом
  • О нас
  • Открытый доступ
  • Журналы
    • Поиск по теме
        • Acta Rheumatologica Журнал открытого доступа
        • Достижения в области профилактики рака Журнал открытого доступа
        • Американский журнал этномедицины
        • Американский журнал фитомедицины и клинической терапии
        • Анальгезия и реанимация: текущие исследования Гибридный журнал открытого доступа
        • Анатомия и физиология: текущие исследования Журнал открытого доступа
        • Андрология и гинекология: текущие исследования Гибридный журнал открытого доступа
        • Андрология-открытый доступ Журнал открытого доступа
        • Анестезиологические коммуникации
        • Ангиология: открытый доступ Журнал открытого доступа
        • Анналы инфекций и антибиотиков Журнал открытого доступа
        • Архивы исследований рака Журнал открытого доступа
        • Архив медицины Журнал открытого доступа
        • Архив Медицины Журнал открытого доступа
        • Рак молочной железы: текущие исследования Журнал открытого доступа
        • Британский биомедицинский бюллетень Журнал открытого доступа
        • Канадский отчет о слушаниях Журнал открытого доступа
        • Химиотерапия: открытый доступ Официальный журнал Итало-латиноамериканского общества этномедицины
        • Хроническая обструктивная болезнь легких: открытый доступ Журнал открытого доступа
        • Клинические и медицинские отчеты о случаях
        • Клинический гастроэнтерологический журнал Журнал открытого доступа
        • Клиническая детская дерматология Журнал открытого доступа
        • Колоректальный рак: открытый доступ Журнал открытого доступа
        • Косметология и оральная хирургия лица Журнал открытого доступа
        • Акушерство и гинекология интенсивной терапии Журнал открытого доступа
        • Текущие исследования: интегративная медицина Журнал открытого доступа
        • Здоровье зубов: текущие исследования Гибридный журнал открытого доступа
        • Стоматология Журнал открытого доступа, Официальный журнал Александрийской ассоциации оральной имплантологии, Лондонская школа лицевой ортотропии
        • Дерматология и дерматологические заболевания Журнал открытого доступа
        • Отчеты о дерматологических случаях Журнал открытого доступа
        • Диагностическая патология: открытый доступ Журнал открытого доступа
        • Экстренная медицина: открытый доступ Официальный журнал Всемирной федерации обществ педиатрической интенсивной и интенсивной терапии
        • Эндокринология и исследования диабета Гибридный журнал открытого доступа
        • Эндокринология и метаболический синдром Официальный журнал Ассоциации осведомленности о СПКЯ
        • Эндокринологические исследования и метаболизм
        • Эпидемиология: открытый доступ Журнал открытого доступа
        • Доказательная медицина и практика Журнал открытого доступа
        • Семейная медицина и медицинские исследования Журнал открытого доступа
        • Общая медицина: открытый доступ Журнал открытого доступа
        • Гинекология и акушерство Журнал открытого доступа, Официальный журнал Ассоциации осведомленности о СПКЯ
        • История болезни гинекологии и акушерства Журнал открытого доступа
        • Терапия волос и трансплантация Журнал открытого доступа
        • Исследования рака головы и шеи Журнал открытого доступа
        • Гепатология и наука о поджелудочной железе
        • Травяная медицина: открытый доступ Журнал открытого доступа
        • Взгляд на кровяное давление Журнал открытого доступа
        • Взгляд на болезни грудной клетки Журнал открытого доступа
        • Взгляд в гинекологическую онкологию Журнал открытого доступа
        • Внутренняя медицина: открытый доступ Журнал открытого доступа
        • Международный журнал болезней пищеварения Журнал открытого доступа
        • Международный журнал микроскопии
        • Международный журнал физической медицины и реабилитации Журнал открытого доступа
        • JOP.Журнал поджелудочной железы Журнал открытого доступа
        • Журнал аденокарциномы Журнал открытого доступа
        • Журнал эстетической и реконструктивной хирургии Журнал открытого доступа
        • Журнал артрита Журнал открытого доступа
        • Журнал спортивного совершенствования Гибридный журнал открытого доступа
        • Журнал аутакоидов и гормонов
        • Журнал крови и лимфы Журнал открытого доступа
        • Журнал болезней крови и переливания крови Журнал открытого доступа, Официальный журнал Международной федерации талассемии
        • Журнал исследований крови и гематологических заболеваний Журнал открытого доступа
        • Журнал отчетов и рекомендаций по костям Журнал открытого доступа
        • Журнал исследований костей Журнал открытого доступа
        • Журнал исследований мозга
        • Журнал клинических испытаний рака Журнал открытого доступа
        • Журнал диагностики рака Журнал открытого доступа
        • Журнал исследований рака и иммуноонкологии Журнал открытого доступа
        • Журнал науки и исследований рака Журнал открытого доступа
        • Журнал канцерогенеза и мутагенеза Журнал открытого доступа
        • Журнал сердечно-легочной реабилитации
        • Журнал клеточных наук и апоптоза
        • Журнал детства и нарушений развития Журнал открытого доступа
        • Журнал детского ожирения Журнал открытого доступа
        • Журнал клинических и медицинских исследований
        • Журнал клинической и молекулярной эндокринологии Журнал открытого доступа
        • Журнал клинической анестезиологии: открытый доступ
        • Журнал клинической иммунологии и аллергии Журнал открытого доступа
        • Журнал клинической микробиологии и противомикробных препаратов
        • Журнал клинических респираторных заболеваний и ухода Журнал открытого доступа
        • Журнал коммуникативных расстройств, исследований глухих и слуховых аппаратов Журнал открытого доступа
        • Журнал врожденных нарушений
        • Журнал противозачаточных исследований Журнал открытого доступа
        • Журнал стоматологической патологии и медицины
        • Журнал диабета и метаболизма Официальный журнал Европейской ассоциации тематических сетей по биотехнологии
        • Журнал диабетических осложнений и медицины Журнал открытого доступа
        • Журнал экологии и токсикологии Журнал открытого доступа
        • Журнал судебной медицины Журнал открытого доступа
        • Журнал желудочно-кишечной и пищеварительной системы Журнал открытого доступа
        • Журнал рака желудочно-кишечного тракта и стромальных опухолей Журнал открытого доступа
        • Журнал половой системы и расстройств Гибридный журнал открытого доступа
        • Журнал геронтологии и гериатрических исследований Журнал открытого доступа
        • Журнал токсичности и болезней тяжелых металлов Журнал открытого доступа
        • Журнал гематологии и тромбоэмболических заболеваний Журнал открытого доступа
        • Журнал гепатита Журнал открытого доступа
        • Журнал гепатологии и желудочно-кишечных расстройств Журнал открытого доступа
        • Журнал ВПЧ и рака шейки матки Журнал открытого доступа
        • Журнал гипертонии: открытый доступ Журнал открытого доступа, Официальный журнал Словацкой лиги против гипертонии
        • Журнал визуализации и интервенционной радиологии Журнал открытого доступа
        • Журнал интегративной онкологии Журнал открытого доступа
        • Журнал почек Журнал открытого доступа
        • Журнал лейкемии Журнал открытого доступа
        • Журнал печени Журнал открытого доступа
        • Журнал печени: болезни и трансплантация Гибридный журнал открытого доступа
        • Журнал медицинской и хирургической патологии Журнал открытого доступа
        • Журнал медицинских методов диагностики Журнал открытого доступа
        • Журнал медицинских имплантатов и хирургии Журнал открытого доступа
        • Журнал медицинской физики и прикладных наук Журнал открытого доступа
        • Журнал медицинской физиологии и терапии
        • Журнал медицинских исследований и санитарного просвещения
        • Журнал медицинской токсикологии и клинической судебной медицины Журнал открытого доступа
        • Журнал метаболического синдрома Журнал открытого доступа
        • Журнал микробиологии и патологии
        • Журнал молекулярной гистологии и медицинской физиологии Журнал открытого доступа
        • Журнал молекулярной патологии и биохимии
        • Журнал морфологии и анатомии
        • Журнал молекулярной патологической эпидемиологии MPE Журнал открытого доступа
        • Журнал неонатальной биологии Журнал открытого доступа
        • Журнал новообразований Журнал открытого доступа
        • Журнал нефрологии и почечных заболеваний Журнал открытого доступа
        • Журнал нефрологии и терапии Журнал открытого доступа
        • Журнал нейроэндокринологических исследований
        • Журнал новых физиотерапевтических методов Журнал открытого доступа
        • Журнал расстройств питания и терапии Журнал открытого доступа
        • Журнал ожирения и расстройств пищевого поведения Журнал открытого доступа
        • Журнал ожирения и терапии Журнал открытого доступа
        • Журнал лечения ожирения и потери веса Журнал открытого доступа
        • Журнал ожирения и метаболизма
        • Журнал одонтологии
        • Журнал онкологической медицины и практики Журнал открытого доступа
        • Журнал онкологических исследований и лечения Журнал открытого доступа
        • Журнал онкологических трансляционных исследований Журнал открытого доступа
        • Журнал гигиены полости рта и здоровья Журнал открытого доступа, Официальный журнал Александрийской ассоциации оральной имплантологии, Лондонская школа лицевой ортотропии
        • Журнал ортодонтии и эндодонтии Журнал открытого доступа
        • Журнал ортопедической онкологии Журнал открытого доступа
        • Журнал остеоартрита Журнал открытого доступа
        • Журнал остеопороза и физической активности Журнал открытого доступа
        • Журнал отологии и ринологии Гибридный журнал открытого доступа
        • Журнал детской медицины и хирургии
        • Журнал обезболивания и медицины Журнал открытого доступа
        • Журнал паллиативной помощи и медицины Журнал открытого доступа
        • Журнал периоперационной медицины
        • Журнал физиотерапии и физической реабилитации Журнал открытого доступа
        • Журнал исследований и лечения гипофиза
        • Журнал беременности и здоровья ребенка Журнал открытого доступа
        • Журнал профилактической медицины Журнал открытого доступа
        • Журнал рака простаты Журнал открытого доступа
        • Журнал легочной медицины Журнал открытого доступа
        • Журнал пульмонологии и респираторных заболеваний
        • Журнал редких расстройств: диагностика и терапия
        • Журнал регенеративной медицины Гибридный журнал открытого доступа
        • Журнал репродуктивной биомедицины
        • Журнал сексуальной и репродуктивной медицины подписка
        • Журнал спортивной медицины и допинговых исследований Журнал открытого доступа
        • Журнал стероидов и гормональной науки Журнал открытого доступа
        • Журнал хирургии и неотложной медицины Журнал открытого доступа
        • Журнал хирургии Jurnalul de Chirurgie Журнал открытого доступа
        • Журнал тромбоза и кровообращения: открытый доступ Журнал открытого доступа
        • Журнал заболеваний щитовидной железы и терапии Журнал открытого доступа
        • Журнал традиционной медицины и клинической натуропатии Журнал открытого доступа
        • Журнал травм и лечения Журнал открытого доступа
        • Журнал исследований опухолей Журнал открытого доступа
        • Журнал исследований опухолей и отчетов Журнал открытого доступа
        • Журнал сосудистой и эндоваскулярной терапии Журнал открытого доступа
        • Журнал сосудистой медицины и хирургии Журнал открытого доступа
        • Журнал женского здоровья, проблем и ухода Гибридный журнал открытого доступа
        • Журнал йоги и физиотерапии Журнал открытого доступа, Официальный журнал Федерации йоги России и Гонконгской ассоциации йоги
        • Ла Пренса Медика
        • Борьба с малярией и ее ликвидация Журнал открытого доступа
        • Материнское и детское питание Журнал открытого доступа
        • Медицинские и клинические обзоры Журнал открытого доступа
        • Медицинская и хирургическая урология Журнал открытого доступа
        • Отчеты о медицинских случаях Журнал открытого доступа
        • Медицинские отчеты и тематические исследования открытый доступ
        • Нейроонкология: открытый доступ Журнал открытого доступа
        • Медицина труда и здоровье Журнал открытого доступа
        • Журнал радиологии OMICS Журнал открытого доступа
        • Отчеты об онкологии и раке Журнал открытого доступа
        • Здоровье полости рта и лечение зубов Журнал открытого доступа Официальный журнал Лондонской школы ортотропии лица
        • Отчеты о состоянии полости рта Журнал открытого доступа
        • Ортопедическая и мышечная система: текущие исследования Журнал открытого доступа
        • Отоларингология: открытый доступ Журнал открытого доступа
        • Заболевания поджелудочной железы и терапия Журнал открытого доступа
        • Педиатрическая помощь Журнал открытого доступа
        • Педиатрическая неотложная помощь и медицина: открытый доступ Журнал открытого доступа
        • Педиатрия и медицинские исследования
        • Педиатрия и терапия Журнал открытого доступа
        • Пародонтология и протезирование Журнал открытого доступа
        • Психология и психиатрия: открытый доступ
        • Реконструктивная хирургия и анапластология Журнал открытого доступа
        • Отчеты по раку и лечению
        • Отчеты в маркерах заболеваний
        • Отчеты в исследованиях щитовидной железы
        • Репродуктивная система и сексуальные расстройства: текущие исследования Журнал открытого доступа
        • Исследования и обзоры: журнал стоматологических наук Журнал открытого доступа
        • Исследования и обзоры: медицинская и клиническая онкология
        • Исследования и отчеты в области гастроэнтерологии Журнал открытого доступа
        • SEO соргула Журнал открытого доступа
        • Кожные заболевания и уход за кожей Журнал открытого доступа
        • Хирургия: текущие исследования Официальный журнал Европейского общества эстетической хирургии
        • Трансляционная медицина Журнал открытого доступа
        • Травма и неотложная помощь Журнал открытого доступа
        • Тропическая медицина и хирургия Журнал открытого доступа
        • Универсальная хирургия Журнал открытого доступа
        • Всемирный журнал фармакологии и токсикологии
.

Добавить комментарий

Ваш адрес email не будет опубликован.
