Строительный уровень. Виды и работа. Применение и как выбрать

Строительный уровень незаменимый рабочий инструмент, предназначенный для проверки вертикали и горизонтали различных поверхностей. Он применяется на всех этапах строительства, начиная от подготовки фундамента, и заканчивая штукатуркой стен и укладкой напольного покрытия.

Виды строительных уровней

Существует 5 разновидностей уровней, которые используются в строительстве и монтажных работах. Они бывают:

1. Пузырьковые.
2. Электронные.
3. Трубные.
4. Водяные.
5. Лазерные.

Каждая разновидность имеет свои достоинства и недостатки. Выбор в пользу отдельного инструмента в большей мере зависит от условий эксплуатации и масштабов строительства или отделки.

Преимущества и недостатки пузырькового уровня

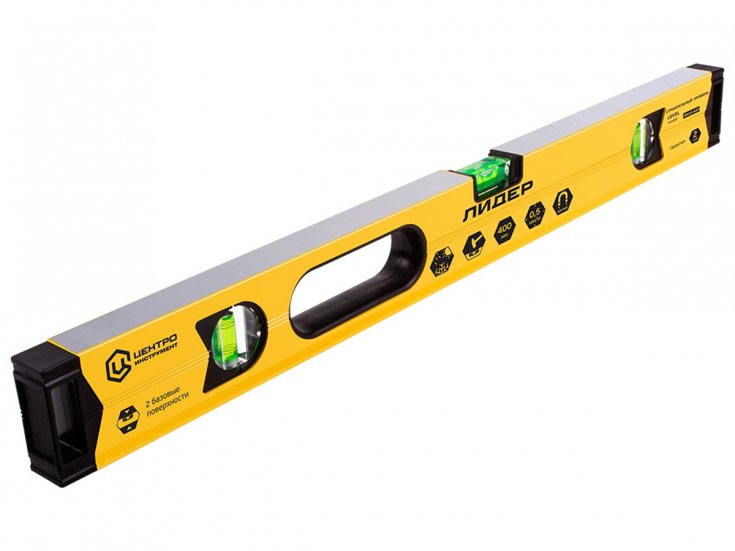

Пузырьковый уровень является самым распространенным. Зачастую он помимо функции уровня выполняет задачу линейки. Обычно прибор представляет собой ровную рейку, на которой закрепляются стеклянные колбы со спиртовой жидкостью. В них имеются маленькие пузырьки воздуха. Центральная колба служит для отображения горизонтали, а две крайние расположенные поперек сечения линейки показывают вертикаль и 45 градусов. Это самый простой и универсальный инструмент. Его применяют для проверки вертикали и горизонтали, для черчения отметок, им пользуются как линейкой и даже как правилом. Чтобы проверить горизонтали и вертикали с помощью такого инструмента необходимо проконтролировать, чтобы пузырек воздуха в соответствующей колбе находился ровно по центру.

Пузырьковые устройства являются бюджетными и очень распространенными. Такой уровень делается из металлического профиля. В продаже можно встретить уровни, корпус которых сделан из алюминия или стали. Алюминиевые приборы лучше избегать, поскольку при падении их поверхность изгибается или деформируются ребра жесткости. Пузырьковый инструмент будет незаменимым при осуществлении кладки стен или штукатурных работах. Подобные уровни применяют как профессиональные строители, которые могут себе позволить приобрести более дорогостоящий инструмент, так и любители. Данное устройство имеет погрешность приблизительно в 1 мм на каждый метр длины, но это не столь существенно.

Длина такого уровня бывает самой разнообразной. Самыми дешевыми являются короткие инструменты длиной в 30-40 см. Они являются мало востребованными, поскольку позволяют определить отклонения в уровне только на идеально плоской поверхности. В том же случае если нужно работать с неидеальной плоскостью, на поверхности которой имеются незначительные перепады по всему периметру, нужно применять уровень большой длины. Самыми востребованными являются пузырьковые инструменты длиной в 1 м. В продаже можно встретить уровни до 4 м.

Зачастую на рабочей поверхности уровня, которая прикладывается к измеряемой плоскости, имеется постоянный магнит. Это позволяет его фиксировать на стальных элементах, таких как балки и кровельные листы.

Пузырьковый строительный уровень имеет ряд преимуществ:

• Низкая стоимость.
• Устойчивость к механическим повреждениям.
• Универсальность.
• Простота в применении.
• Возможность калибровки колб.

К недостаткам инструмента можно отнести его массивность. Таким уровнем сложно пользоваться в маленьких помещениях, таких как санузел или кладовка. В этом случае приходится выбирать короткие приборы, которые отличаются меньшей точностью.

При покупке пузырькового уровня его необходимо проверить. Для этого инструмент прикладывается к любой горизонтальной поверхности и фиксируется показатель, который он показывает. Далее уровень нужно развернуть на 180 градусов и сравнить новое положение пузырька с тем, что было ранее. Если все осталось по-прежнему, значит инструмент работает как надо, а если пузырек находится в другом положении, то уровень нужно калибровать, что сопровождается рядом неудобств, поэтому лучше поискать другой. Таким же способом проверяется и колба для вертикальных измерений.

Электронный строительный уровень

Является практически тем же пузырьковым, за тем исключением, что он оснащается электронным дисплеем, на который выводятся показатели угла отклонения от нормы. В отдельных инструментах имеется внутренняя память, которая сохраняет данные.

Такой инструмент стоит дороже, но в отдельных случаях является более предпочтительным. Благодаря его применению можно измерить объем материала, который нужно использовать, чтобы выровнять горизонталь или вертикаль поверхности. Для этого применяются общеизвестные геометрические формулы. Данный прибор имеет звуковую индикацию, которая сообщает о том, что достигнута идеальная вертикаль или горизонталь.

Стоит отметить, что электронный строительный уровень позволяет получать измерительные данные с погрешностью всего 0,1 градуса. Датчик прибора не является совершенным, поэтому инструмент нужно проверить перед покупкой. Если погрешность в угле горизонтального или вертикального наклона в одном положении в двух направлениях с разницей в 180 градусов составляет всего 0,2 единицы, то это вполне пригодный инструмент, который можно покупать.

Особенности трубного уровня

Трубный уровень тоже является пузырьковой конструкцией, но в необычной форме. Вместо рейки он закрепляется в небольшом пластиковом уголке на 90 градусов. Такой инструмент предназначен для проверки наклона труб и балок. Благодаря угловой форме такой инструмент надежно фиксируется на поверхности, и позволяет одновременно контролировать горизонталь и вертикаль.

Трубный уровень, хотя имеет короткое основание, но поскольку используется на практически идеальных плоскостях, таких как трубы и балки, поэтому отличается хорошей точностью. Зачастую в его конструкции имеется магнит, поэтому он может работать с металлическими поверхностями без поддержки. При его покупке также нужно провести предварительную проверку на соответствие показаний пузырька в колбе в зависимости от направления инструмента. Зачастую устройство привязывается к измеряемой поверхности с помощью перфорированной ленты, которая идет в комплекте. К безусловным достоинствам подобного инструмента можно отнести его компактность и максимальную адаптацию конструкции для удобной работы с трубами и балками. Единственный недостаток, которым обладает трубный строительный уровень, заключается в том, что он не пригоден для другой работы.

Особенности гидроуровней

Водяной строительный уровень применяется для проверки наклона длинных горизонтальных поверхностей. В устройстве имеется 2 сосуда, выполненных в виде колб, которые соединяются между собой длинным гибким шлангом. Перед применением инструмента колбы фиксируются в одном положении на одинаковом уровне, и заполняются водой. Жидкость заполняет их вместе со шлангом, который их соединяет. Вода заливается до тех пор, пока не будет наполнен шланг и сами колбы на 2/3 своего объема. Далее колбы нужно закрыть специальными плотными крышками. Сосуды устанавливаются на концах поверхности, которую необходимо измерить, после чего открываются крышки. Данное устройство работает по физическому принципу соединенных сосудов. Атмосферное давление выравнивает столб жидкости в сосудах на одинаковый уровень. Если в первой и второй колбе столб воды находится на одной высоте, значит достигнута горизонталь.

Гидравлический строительный уровень является самым дешевым. Длина его шланга обычно составляет от 5 до 25 м. Стоимость инструмента зависит от качества колб. При покупке стоит обратить особое внимание на материал, из которого они сделаны и плотность крышек. Если они ненадежные, то при заполнении инструмента водой и растягивании шланга для установки колб по краям измеряемой поверхности жидкость может вытекать. К недостаткам данного оборудования можно отнести его ограниченные возможности. При быстром заполнении колб водой в шланге могут появляться пузырьки воздуха, которые завоздушивают систему и влияют на точность измерений. Зачастую при хранении инструмента под прямыми солнечными лучами прозрачность пластика теряется, и он становится желтым.

Достоинства и недостатки лазерного уровня

Лазерный строительный уровень еще называют нивелир. Это профессиональное оборудование, которое не просто позволяет определить вертикаль и горизонталь, но и просвечивает поверхность лазерным лучом, что позволяет провести по ней черчение или сразу ориентироваться по светящейся полосе. Такое оборудование может закрепляться в центре помещения, после чего его корпус выставляется ровно с помощью пузырьковой колбы, которая находится на его поверхности. Далее устройство включается, после чего лазерные лучи очерчивают горизонтальные и вертикальные линии на стенах. В зависимости от мощности уровня длина светящихся линий может составлять несколько десятков метров.

Лазерный строительный уровень является самым совершенным. Он дает максимально точные показатели и отличается маленькими габаритами, при этом позволяет работать в помещениях с большой площадью и даже в очень тесных кладовках. С его помощью можно выявлять малейшие отклонения на измеряемой поверхности. Лазерные уровни применяют профессиональные строители, поскольку они существенно ускоряют рабочий процесс. Инструмент высвечивает идеально вертикальные и горизонтальные линии, что позволяет проводить отделку без предварительного черчения. С помощью такого уровня легче укладывать настенную или напольную плитку, клеить обои, фиксировать каркас для гипсокартона или натяжных потолков.

Явным недостатком данного оборудования является его высокая стоимость. Те инструменты, которые имеют более-менее доступную цену, обладают низкой эффективностью. Конечно, они точные, но встроенный в них лазер не позволяет осветить большое помещение по всему контуру. В дневном свете светящиеся линии практически незаметны, а процесс выставления самого уровня перед включением занимает больше времени.

Похожие темы:

90 фото строительных уровней и рейтинг производителей

Одним из наиболее широко и часто используемых в стройке и ремонтных работах инструментов является обычный пузырьковый уровень. С его помощью можно установить наличие неровностей и отклонений на любой поверхности, отмерить ровную прямую или проверить градус угла.

Кроме того, такие уровни используются для обустройства сточных труб либо других инженерных коммуникаций. О том, как выбрать хороший уровень самостоятельно, пойдёт речь в этой статье.

Содержимое обзора:

Особенности конструкции пузырьковых уровней

Основа любого пузырькового уровня – планка, выполненная из пластика или металла, с монтированными в неё несколькими ампулами с жидкостью и воздухом в них.

Каждая ампула снабжена специальными метками, помогающими определить положение пузырька в ней. В уровне, находящемся на идеально ровной поверхности, пузырёк воздуха в ампуле будет находиться посредине, строго между меток.

Естественно, в случае повреждения этой ампулы устройство теряет свой функционал.

Так как работают инструментом обычно в трудных условиях, ряд разновидностей пузырьковых уровней через несколько лет после выпуска первых моделей пополнился противоударными устройствами.

Цена на них несколько выше, однако в условиях интенсивной работы с частыми случайными падениями полностью себя оправдывает.

Строительные уровни: виды, особенности применения

Для большинства строительных и ремонтных работ используется специальный инструмент – уровень. Что же это за прибор, для чего он нужен? Правильный выбор строительного уровня способен облегчить множество задач во время ремонта или стройки. В статье я расскажу об особенностях применения уровня в монтажных работах.

Область применения

Уровень – это строительный инструмент, разработанный для оценки соотношения поверхностей горизонтальным и вертикальным плоскостям, и измерения угла отклонения от горизонтальной плоскости. Область применения строительного уровня очень широка. В строительстве дома он поможет в кладке кирпичей, монтаже канализационной системы, возведении стен и крыши. В ремонте уровень пригодится для выравнивания стен и пола, монтажа натяжных потолков, установки перегородок, облицовки поверхностей плиткой. И даже когда ремонт закончен, уровень всегда пригодится для мелких бытовых задач. Повесить шкаф, расположить на стене картины и фотографии, установить навесное оборудование, монтаж бытовых приборов – все эти работы невозможно выполнить качественно без использования строительного уровня. Уровень – основа любой ремонтно-монтажной задачи.

Виды уровней

По конструкции выделяют пять видов строительных уровней.

• Пузырьковый уровень. Популярный вид уровней, из-за простоты работы с ним и доступности по цене. Основной элемент пузырькового уровня – ампула с жидкостью и пузырьком воздуха. Погрешность уровня до 1 мм на 1 м, длина от 20 см до нескольких метров.
• Электронный уровень. Тот же пузырьковый уровень, только дополнительно оснащенный жк-дисплеем. На дисплее высвечивается количество градусов отклонения от горизонтальной и вертикальной плоскости с шагом 0,1 градуса.

.

• Трубный уровень. Сделан по принципу пузырькового уровня, работает на основании ампул с жидкостью и пузырьком воздуха. Главное отличие в форме корпуса. V-образная форма позволяет работать с изгибами на поверхности, а наличие магнитов на корпусе облегчает фиксацию уровня на металлическом основании.
• Водяной уровень. Представлен в виде двух колб, соединенных шлангом по принципу сообщающихся сосудов. Погрешность измерений 2-3 мм. Используется для переноса горизонтальных отметок на большие расстояния, включая соседние помещения.
• Лазерный уровень. Относится к числу профессиональных инструментов. Высокая точность измерений, скорость работы, низкая погрешность (0,1-1 мм на 1 м). Лазерный уровень дает возможность отображения в двух плоскостях одновременно на дальние расстояния.

Особенности выбора уровня

Правильный выбор инструмента зависит от особенностей применения уровня, его технических характеристик. Подумайте, что вы ждете от уровня, какие работы будете выполнять, и как часто пользоваться инструментом. Если вам нужен универсальный уровень за приемлемые деньги, остановитесь на пузырьковой модели. Он прост в использовании и неприхотлив в уходе. При правильном и аккуратном использовании долговечен. Поможет установить окна и двери, уложить плитку, поклеить обои, повесить шкаф или картину. Для проведения ремонта достаточно длины 70 см. Электронные уровни подойдут для работ посерьезнее, в которых требуется частое повторение замеров. Функция записи последних показаний окажется полезной в таком случае. Для измерения уровня канализационных и водопроводных труб, круглых профилей и опорных балок воспользуйтесь трубным уровнем. Он незаменим при работе с металлическими поверхностями из-за встроенных в корпус магнитов.

.

Водяной уровень используйте для проведения стяжки пола, монтажа натяжного потолка, выравнивания элементов дизайна. Но главная отличительная особенность гидроуровня в возможности выполнения точной горизонтальной разметки в разных помещениях. Лазерный уровень понадобится вам, если предстоит капитальный объем работ. Выравнивание пола под покрытие, стен под обои, потолка под покраску, монтаж коммуникаций, мебели, установка бытовой техники – вот далеко не полный список возможностей лазерного уровня.

Выбирая строительный уровень, помните о целях и его назначении. Не стоит переплачивать за профессиональный инструмент для проведения косметического ремонта в квартире. Как и надеяться на простенький пузырьковый уровень при возведении дома.

Уровень (инструмент) — что это, типы, назначение и применение, проверка и ГОСТы.

Уровень – это измерительный инструмент для определения соответствия плоских поверхностей требованиям вертикального или горизонтального расположения относительно поверхности земли. Наличие и размер отклонения определяется расположением пузырька воздуха в герметичной колбе, заполненной незамерзающей жидкостью.

Применение и конструкция уровней

Различные типы уровней применяются во всех сферах деятельности, где необходимо обеспечить максимально точное расположение относительно горизонтали или вертикали того или иного объекта. В первую очередь это строительство, где уровни часто используются плотниками, каменщиками, отделочниками и другими специалистами для выверки поверхности. Не менее востребован данный инструмент при сборке, ремонте и монтаже оборудования – установке станков, ремонте автомобилей на СТО и т. д. Используется уровень как перед началом монтажа оборудования или укладки материала, так и по завершении – для оценки качества работ.

Конструкция уровня достаточно проста. Рабочим элементом является герметично запаянная колба с измерительными рисками. Колба заполнена жидкостью с содержанием технического спирта и пузырьком воздуха. Наличие спирта обеспечивает возможность работы при отрицательных температурах и уменьшает вязкость жидкости для более быстрого движения пузырька. Во многих моделях в жидкость добавляют люминесцентные красители для удобства работы в темноте.

Перечислим наиболее распространенные виды уровней:

• С одним вертикальным глазком – наиболее недорогой вариант, не используется для профессиональных работ.
• С вертикальным и горизонтальным глазком – позволяет определить положение сразу двух поверхностей.
• С тремя колбами. В вертикальной и горизонтальной колбе добавляются глазок расположенный под углом 45°. Позволяет определять соответствие поверхности 45° от горизонтали.

Профессиональные модели оснащены большим количеством колб дублирующих основные шкалы для максимально точного измерения.

Особенности строительных уровней

Все типы уровней могут быть использованы для решения различных задач. Но есть ряд требований, которые предъявляются к профессиональным строительным инструментам:

• Противоударные характеристики. Работа в строительстве предполагает высокую вероятность механических ударов, и высокая стойкость является желательным качеством профессионального инструмента. Есть и специальные ударные модели допускающие несильные удары молотком, например при укладке плитки.
• Вес прибора – чем он тяжелее, тем более точные показания он позволяет получить. Чаще всего используется алюминиевая основа.
• Не менее 2 колб для горизонтального и вертикального замера.
• Общая длина уровня. Для укладки плитки оптимальная длина – от 40 см до 1 м. Более длинные уровни используются для монтажа строительных конструкций и других работ. В целом же, чем длиннее уровень, тем более точные показатели он демонстрирует.

Порядок применения уровня

При использовании уровня необходимо помнить о том, что измерение проводится с помощью рабочей поверхности. Есть модели, где все поверхности одинаково обработаны, в других имеется поверхность с необработанным краем или магнитными вставками (удобно для установки на металлические элементы). Уровень нельзя размещать боком, таким образом производится замер несуществующей поверхности.

Основные правила измерения:

• Для определения соответствия горизонтальной плоскости плотно устанавливаем уровень на измеряемую поверхность.
• Отклонение определяем по пузырьку воздуха в колбе на длинной стороне уровня. При отклонении влево необходимо приподнять правый край и/или опустить левый. В случае отклонения вправо – наоборот.
• Вертикальное отклонение определяется по колбе в узкой части уровня. Для этого инструмент прикладывается емкостью вверх и движение пузырька от стены означает наличие выпуклой неровности. Движение к стене означает необходимость увеличения объёма ниже уровня.

Проверка и настройка уровня

Настройка уровня возможна только при наличии нефиксированных колб в конструкции инструмента. Для проверки уровня необходимо:

• Установить инструмент на ровную горизонтальную поверхность.
• Определить положение пузырька относительно рисок на колбе.
• Перевернуть инструмент горизонтально на 180°.
• Произвести повторный замер пузырька.

В исправном уровне оба показателя будут идентичны. При необходимости (и при наличии возможности) производится регулировка положения колбы с помощью специальных винтов. В процессе регулировки необходимо попеременно проверять расположение пузырьков относительно рисок описанным выше способом до тех пор, пока показатели не совпадут.

ГОСТы пузырьковых уровней

Основной стандарт — ГОСТ 9416-83, который распространяется на строительные вертикальные и горизонтальные уровни, а также на устройства определяющие перенос угла конструкции.
