Летний душ – одна из значимых построек на загородном участке. Как обустроить душ на даче своими руками, соорудив надежную и долговечную конструкцию при минимуме финансовых вложений? Руководствуясь советами мастера, вы с легкостью справитесь с поставленной задачей.

В жаркие месяцы наличие летнего душа является одним из условий комфортного пребывания на загородном участке. Душ дает возможность освежиться после трудового дня, сняв накопившуюся усталость и зарядившись бодростью для новых дел.

Летний душ простой планировки на дачном участке

В том, чтобы построить душ на даче своими руками, нет ничего сложного. Нужно лишь набросать чертеж и определиться с размерами будущего сооружения, подготовить необходимые материалы и выделить немного свободного времени.

Проектирование уличного душа

Вариантов обустройства летнего душа множество. Это может получиться простая конструкция из деревянного каркаса с небольшим баком на крыше и с занавеской, защищающей от ветра и любопытных взглядов. Либо же полноценная кабинка с прочными стенами и крышей, способной выдержать тяжелую бочку, наполненную водой.

Варианты конструкции летнего душа

Но в любом случае летний душ должен быть комфортным и просторным. Продумывая габариты будущей душевой кабинки, учитывайте, что необходимо предусмотреть защищенное от брызг воды место для хранения банных принадлежностей и развешивания одежды. Для этого потребуется от 40 до 60 см площади помещения.
По опыту мастеров, которые уже возвели душ на даче своими руками, для комфортного принятия водных процедур достаточного помещения размером в 160х100 см либо 190х140 см и высотой в 2,5-5 метра.

Совет: Небольшой чертеж или простой рисунок поможет грамотно рассчитать необходимый объем строительных материалов, предупредив ненужные расходы.

Выбор места на участке

Конструкция летнего душа предполагает, что нагрев воды будет осуществляться от солнечного тепла. Поэтому под установку душевой кабины лучше выделить хорошо освещаемый участок, где солнечные лучи будут активно прогревать бак с водой в течение всего светового дня.

Оптимальным местом для строительства душа будет солнечное место

При выборе места стоит продумать и удобство подачи воды, обеспечив, по возможности, автоматическое наполнение бака.

Разумно будет и побеспокоиться заранее о стоке воды, разместив сооружение на естественном возвышении, либо сделав для этого небольшую насыпь так, чтобы она после омывания поступала в септик или отстойник.

Подготовка основания

При возведении легковесной каркасной конструкции закладывать основание вовсе не обязательно, но при строительстве стационарного летнего душа этот этап работ не оминуть.
Для проведения работ потребуются:

• Рулетка и уровень;
• Колышки и шнурок;
• Штыковая лопата;
• Садовый бур;
• Отрезки рубероида;
• Металлическая сетка;
• Щебень и песок;
• Цементный раствор.

Подготовка основания для летнего душа

Размеры фундамента зависят от строительных материалов, из которых будет возводиться постройка. Для строительства душа из шлакоблока или кирпича под обустройство плитного фундамента потребуется рытье котлована глубиной около 15 см.

Работы проводят в несколько этапов. Определившись с местом обустройства летнего душа, подготавливают площадку:

1. С помощью рулетки, колышков и шнурка размечают площадку необходимого размера.
2. На обозначенной территории снимают слой дерна глубиной в 15 см.
3. Выравнивают основание котлована.
4. Дно котлована выстилают «подушкой» из песка и заливают раствором, создавая ровную поверхность.

Совет: Если в качестве пола душевой планируется использовать деревянный или металлический каркас, перед заливкой основания необходимо подготовить место для стоек, установив для этого вертикально обмотанные рубероидом палки нужного диаметра.

Закладка фундамента

Выполняя стяжку пола, лучше использовать уровень и направляющие, ведь только горизонтальная поверхность способна стать надежной основой для всей конструкции. На этом этапе возведения стоит также позаботиться об обустройстве слива, параллельно с бетонной стяжной выполнив желоб, армированный металлической сеткой.

Фундамент для возведения капитального летнего душа

Применяя столбчатый либо свайный фундамент под каркасный летний душ, котлован рыть не придется. Достаточно лишь на месте установки опорных столбов с помощью садового бура сделать отверстия глубиной около 1 метра.
В них необходимо вставить металлические стойки, высота которых составляет 1,2 м, а D=90 мм, так чтобы стойки возвышались над поверхностью грунта на 20 см. Столбики из пустотелых труб наполняют цементным раствором, разведенным с щебнем и песком в пропорции 1:5:3 и ждут, пока он приобретет необходимую прочность.

Важно: Чтобы продлить срок службы металлических столбов, заглубляемые в землю концы необходимо предварительно обработать отработанным машинным маслом.

Обустройство слива

Септик для летнего душа лучше размещать не под душевой кабиной, а на небольшом расстоянии от нее. Это позволит предупредить его заливание большими объемами воды, предупредив тем самым разрушение фундамента и грунта.

Для его обустройства выкапывают яму глубиной около 2 метров, оформив стенки кладкой из кирпича или шлакоблока. Некоторые умельцы для этой цели используют автомобильные покрышки, выкладывая их друг на друга в виде колодца. К готовому септику подводят желоб для слива воды и прикрывают щитом, сбитым из деревянных досок.

Вариант обустройства слива для летнего душа

Стенки желоба для стока воды лучше оформить водоупорным материалом: рубероидом, гидростеклоизолом или обычной ПВХ пленкой. Его располагают под уклоном так, чтобы сток направлялся в сторону дренажной емкости.

В самой душевой кабинке устанавливают металлический или эмалированный поддон, который без особых хлопот можно приобрести в любом специализированном магазине. С него вода будет стекать прямо в сточный желоб.

Совет: Частично решить вопрос дренирования почвы можно, высадив возле душевой кабинки влаголюбивые многолетники, такие как купальница, бузульник, рябчик, ирис, вербейник.

Возведение каркаса

Летний душ из брусьев или досок – один из самых популярных вариантов нужного в хозяйстве сооружения. Для возведения конструкции лучше использовать хвойные породы, главным достоинством которых является:

• Высокая плотность;
• Влагоустойчивость;
• Высокий уровень смолистости;
• Способность выдерживать большие нагрузки.

Каркас для душа из брусьев

Для сооружения каркаса используют брусья 100х100 мм. Сначала собирают нижнюю раму, фиксируя ее посредством болтового соединения к опорным столбам или винтовым сваям. При монтаже лучше использовать длинные болты с полным совпадением осей.

Установив вертикально деревянные опоры, выполняют верхнюю обвязку. Для придания конструкции дополнительной устойчивости боковые рамы закрепляют распорками.
В качестве обшивки отлично подходит строганная древесина хвойных пород. Она имеет презентабельный внешний вид и гармонично вписывается в окружающий ландшафт.

Важно: Чтобы продлить срок службы древесины, ее желательно обработать антисептическим и влагоотталкивающим составом, либо просто покрыть в 1-2 слоя лаком для наружных работ.

Возведение стен деревянного летнего душа

Обеспечить плотное прилегание двери помогут специальные уплотнители. Дверь в кабинку также необходимо покрасить или проолифить.
Для внутренней отделки кабинки можно использовать пластиковые панели, клеенку или линолеум. Фото с интересными вариантами оформления можно подсмотреть в интернете.

Установка бочки

При выборе бочки необходимого объема обычно руководствуются формулой, что на одного человека хватает до 40 литров воды. Для обустройства летнего душа на семью из трех-четырех человек достаточно установить бочку объемом в 200 литров. Если же выбирать между пластиковой и металлической емкостью, то стоит отметить, что пластик легче по весу, но металл (выкрашенный в темный цвет) быстрее нагревается.

Разные схемы подачи воды с естественным подогревом

Маленькая хитрость: Чтобы обеспечить более быстрый нагрев воды, наружную поверхность крыши под бочкой можно выстелить светоотражающим материалом типа оциновки или фольги.

Емкость укладывают на крышу и фиксируют с помощью ремней. Остается только выбрать нужную схему подачи воды в кабину:

• вырезать два отверстия для наполнения водой и подключения краника с рассеивателем, наполнить емкость и наслаждаться водными процедурами.
• педальная схема, схожа с первой но подача воды осуществляется с помощью педали а не вентиля как в первом случае.

Второй вариант более сложный, но при этом очень экономичен т.к. вода поступает в душ дозировано и в нужный момент, что очень удобно. Оба варианта с естественным обогревом воды. Также возможен вариант с подключением электрообогрева воды. Наличие электротэна в бочке, влечет за собой отказ от  бочки из простого пластика (лучше использовать металл) и включение в схему еще одной емкости для подачи холодной воды.

Схема обустройства бака для летнего душа

Холодная вода сэкономит немало электроэнергии т.к мыться только подогреваемой водой весьма не практично и не удобно, потому что нет возможности регулировки температуры подачи воды. Также понадобится смеситель или некая схема с двумя кранами и необходимость подвода  электричества. Хотя электричество так и так желательно провести оно необходимо для освещения душа.

Строительство душа на даче: видео

Душ с естественным подогревом: видео

Летний душ на даче: фото

Дачный душ с подогревом и раздевалкой: устройство летнего варианта, фото

Дачный душ с подогревом и раздевалкой не намного сложнее построить, чем самую простую модель, а степень комфорта при его использовании значительно выше. Поэтому в большинстве случаев стоит потратить немного больше времени и сил для собственного удобства.

Материалы

Совершенно не обязательно тратить значительное количество средств на строительство и оснащение конструкции. Для летнего душа можно выбрать практичные, но не самые дорогие материалы.

В любом случае для фундаментных работ потребуется цементный раствор. Более массивные конструкции лучше устанавливать на заливной фундамент, для легких моделей можно выбрать свайный вариант.

При выборе стоит руководствоваться и особенностями работы.

• Для небольшого котлована под заливку фундамента достаточно имеющейся в каждом доме лопаты.
• Для свайных конструкций потребуются узкие, но достаточно глубокие ямы, которые выполняются с помощью специальных электро- или пневмоинструментов.

Чтобы выбрать подходящий материал, важно принимать во внимание не только его стоимость, но и характеристики и требования относительно подготовки и ухода (пропитки защитными средствами, необходимость своевременного проветривания и пр.).

• Кирпичная кладка – один из наиболее прочных, но не самый дешевый вариант. Тем не менее, из него можно построить душ для дачи с подогревом и раздевалкой, если кирпич остался от строительства дома.
• Деревянные конструкции встречаются очень часто. Натуральная древесина экологична, она красиво выглядит, имеет относительно небольшой вес в сочетании со вполне приемлемой прочностью. В то же время для обеспечения долговечности постройки необходимо обеспечить качественную вентиляцию душевой кабины. Если не предусматривается обогрев и теплоизоляция помещения, иногда небольшие щели в полу и стенах специально оставляют при строительстве. Недостаток такого варианта – даже в теплую, но ветреную погоду или при похолодании из этих щелей будет дуть. Обработка антипиреном (огнезащитным составом) необходима в любом случае, однако особенно большое значение защита от огня имеет для построек с нагревательными приборами (электрическими или топливными).
• Душ садовый с раздевалкой и подогревом из поликарбонатаПопулярность душевых кабин из поликарбоната – скорее признание неоспоримых достоинств этого материала, чем дань моде. Несмотря на небольшой вес листов, их ячеистая структура обеспечивает высокую прочность. При этом поликарбонат не изменяет своих свойств под воздействием. Легкость раскроя и монтажа – достаточно убедительные доводы при самостоятельном строительстве.
• Листовой пластик – еще один удобный и влагостойкий материал, позволяющий возвести летний дачный душ с подогревом и раздевалкой своими руками в самые короткие сроки. В продаже есть сорта с разными характеристиками. При выборе следует обратить внимание на прочность, возможный температурный диапазон, отсутствие токсичности (в том числе выделения вредных веществ при нагреве).
• Фанера распространена не меньше, чем доски из массива. Она уступает им в прочности, но стоит значительно дешевле. Фанере требуется аналогичная обработка для защиты от огня, влаги и гнили.
• Шифер с прямой поверхностью несколько сложнее полимерных материалов при раскрое, но он обладает прочностью и долговечностью и не боится влажности, поэтому вполне может считаться подходящим материалом для строительства душевой кабины.
• Также возможно использование профнастила или сайдинга.

Следует учитывать, что все листовые материалы используются как обшивка каркаса. Он, в свою очередь, может изготавливаться из деревянных брусьев, металлических труб или профиля.

Особого внимания заслуживает верхний настил, на котором будет размещаться емкость для воды. Он должен надежно опираться на вертикальные части каркаса и обладать достаточной прочностью для того, чтобы выдержать вес до краев наполненного бака.

Особенности построек с раздевалкой

Конструктивно садовый душ с раздевалкой не слишком сильно отличается от более простой конструкции, однако основные моменты следует учитывать при строительстве.

• Разделение двух секций выполняется при помощи перегородки. Она может выполняться как из основного, так и из более легкого материала. Например, в душевой кабине из досок можно разделить помещение с помощью листовой фанеры.
• В зависимости от габаритов конструкции и собственных предпочтений выбирают, как оборудовать соединение раздевалки с душевым помещением. Дверь станет надежной защитой от попадания влаги в помещение, где находится сухая одежда и полотенца, однако раздвижную конструкцию придется покупать, а это может существенно увеличить общую сумму, необходимую для строительства. Распашная модель не всегда удобна в условиях ограниченного пространства. Компромиссным вариантом может стать водонепроницаемая занавеска для ванной.На фото представлен чертеж дачного душа с раздевалкой и подогревом с рекомендуемыми размерами конструкции
• Чтобы вода не попадала в раздевалку по полу, последний следует сделать с небольшим уклоном и оснастить сливным отверстием с решеткой в самой нижней части, тем более, что такая конструкция способствует эффективному сбору стоков и не дает скапливаться влаге. Еще одним из вариантов будет организация небольшого порожка между двумя секциями душа или использование специального поддона.Варианты организации пола в душевой кабине с раздевалкой
• Отвод стоков можно обеспечить различными способами, используя трубы, собирающие поддоны под полом, септики или дренажные канавы.

Способы подогрева воды

Дачный душ с раздевалкой и подогревом может оснащаться различными устройствами для повышения температуры воды.

Самый дешевый способ нагреть жидкость – это использовать солнечное тепло. Вода в баке нагревается в солнечный день сама по себе, но некоторые приспособления могут повысить эффективность.

• Темный бак нагревается быстрее светлого.
• Установив с северной стороны отражатель, вы направите на бак не только прямые, но и отраженные лучи. В качестве отражателя может использоваться любой фольгированный материал, остатки зеркальных панелей после ремонта в квартире или доме, старое зеркало и пр.
• Натянутая на каркас в виде короба темная пленка закроет бак от остужающего ветра, одновременно обеспечивая боле интенсивный нагрев.

При использовании этого способа нагрева можно в душевой устанавливать пластиковый бак (например, еврокуб или специальный бак для душа), причем для оснащения душа достаточно одной емкости и не требуется смеситель.

При постройке душа можно заранее предусмотреть крышу над бочкой с водой в виде парника

Для того чтобы подогреть воду, можно использовать титан, однако присутствие открытого огня как изнутри душевой кабины, так и снаружи, не всегда удобно и безопасно. Для повышения температуры часто используют электрические ТЭНы и даже мощные кипятильники (например, киловаттные. Такой способ удобен, однако для безопасности требуется строго соблюдать все предъявляемые требования, существующие для электропроводки и приборов в помещениях с повышенной влажностью.

Существуют также оборудование, позволяющее трансформировать ультрафиолетовые лучи в тепловую энергию. Оно требует определенных затрат на покупку не только самого устройства, но и приспособлений для монтажа. В то же время в дальнейшем такой подогрев не потребует ни топлива, ни электроэнергии, поэтому экономичность и целесообразность определяется индивидуально, в том числе, с учетом частоты использования душа, количества людей и других факторов.

Для сохранения тепла бак горячей воды лучше снабдить теплоизоляцией.

Читайте в нашей отдельной статье, как сделать обычный летний душ для дачи своими руками (без раздевалки).

Особенности выбора баков для летнего душа описаны здесь.

О самостоятельном устроительстве дачного умывальника есть информация на этой странице http://okanalizacii.ru/postrojki/umyvalnik/kak-sdelat-umyvalnik-dlya-dachi-svoimi-rukami.html

Последовательность работ

Перед тем, как приступить к строительству, важно выбрать место. Если это не большое открытое пространство – лучше произвести предварительные замеры. Летний душ с раздевалкой и подогревом своими руками лучше устанавливать на солнечном месте. При обогреве солнечным теплом здесь быстрее станет теплой вода. Модели с принудительным подогревом баков будут быстрее просыхать, не образуя застоя влаги. Для строительства летнего душа не требуется сложное проектирование, однако эскиз с указанием размеров и указанием точек установки вертикальных опор позволит избежать ошибок.

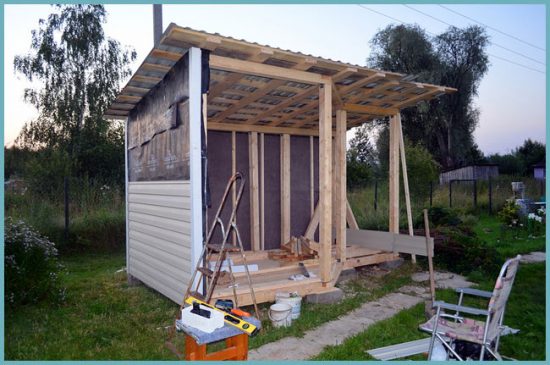

Деревянный дачный душ с раздевалкой

После этого работы выполняются в следующем порядке:

1. Выполняется разметка на местности.
2. Подготавливаются ямы для заливного или свайного фундамента, заливается раствор.
3. Через некоторое время после заливки, но до полного набора прочности устанавливаются вертикальные опоры, положение которых проверяется по уровню в момент монтажа и несколько раз позже, чтобы избежать смещения в процессе затвердевания цемента.
4. Монтируется система водоотвода.
5. К вертикальным опорам крепятся поперечные элементы каркаса и настил для установки бака, устанавливаются лаги для пола. Настил пола также можно выполнить на данном этапе.
6. Входная дверь навешивается на одну из вертикальных опор.
7. Каркас обшивается листовым материалом, устанавливается бак с лейкой и оборудование для подогрева воды.

Душ с раздевалкой и баком

На этом этапе строительство душевой с раздевалкой и подогревом можно считать законченным, однако можно по желанию усовершенствовать конструкцию:

• герметизировать стыки,
• выполнить теплоизоляцию стен и внутреннюю обшивку,
• повесить крючки для одежды, полочки, зеркало и пр.

Летний душ своими руками: идеи и чертежи

Строительство летнего душа для дачи не обходится без возникновения вопросов, связанных с выбором материала и определением размера конструкции. Кроме того, хочется, чтобы постройка была с подогревом. Это даст возможность купаться в холодные дни, когда вода в баке не успеет прогреться от солнца. Важным вопросом является организация дренажа и слива грязной воды. Сегодня мы рассмотрим, как выстроить летний душ своими руками, и постараемся затронуть все интересующие вопросы.

Составляем схему строения

Дачный душ настолько прост, что не требует составления подробной схемы. Обычно выдерживают стандартные размеры кабинки 1000х1000х2200 мм. Ниже кабинку строить нельзя, так как часть высоты заберет деревянный поддон, плюс лейка над головой. А вот ширину и глубину строения желательно индивидуально подбирать под телосложение хозяев. Например, тучному человеку в маленькой кабинке будет тесно, поэтому размеры придется увеличить.

Чертеж простого летнего душа для дачи

Если вы решили окультурить постройку, выстроить предбанник с раздевалкой, установить в нем лавочки и столик, здесь уже понадобятся чертежи. Начертите то, что вы хотите построить, укажите все размеры. Составляя подробную схему, продумайте следующие моменты:

1. Душем на даче будете пользоваться днем и поздним вечером. Предусмотрите круглосуточное освещение. Для естественного света сделайте окошко в верхней части двери или боковой стенке. Можете его застеклить прозрачным рифленым стеклом. Если душ только летний, оставьте его без крыши. Над головой будет расположен только бак на перемычках. Отсутствие крыши улучшит естественное освещение кабинки и создаст приток свежего воздуха. Для вечернего времени установите электрический фонарь. Но помните, что надо использовать прибор освещения со степенью защиты от повышенной влажности.
2. Если решили строить душ с крышей и застекленным окошком, позаботьтесь о вентиляционных люках. Через них будет выходить испарение, а внутрь поступать свежий воздух. На маленькую кабинку достаточно будет одного люка в боковой стенке.
3. Оборудовать раздевалку можно двумя способами. Один из них – выстроить предбанник. Для этого достаточно вкопать напротив дверей кабинки несколько стоек и обшить их любым материалом. У вас получится ограждение без крыши в виде пляжной раздевалки. Второй способ – увеличить размеры самой кабинки. Тогда вы сможете отделить в ней место для одежды полиэтиленовой пленкой.
4. Составляя чертежи, продумайте размещение полок для банных принадлежностей. Они должны быть досягаемы, и в то же время не мешать купаться.
5. Если проживает много человек, значит, в душе будет использоваться большое количество воды. Внесите в чертежи расположение слива и дренажного колодца.
6. Чтобы можно было использовать душ в прохладную погоду, оборудуйте его подогревом. Для этого предусмотрите установку бака с электрическим водонагревателем. Как вариант, кабинку можно пристроить к дому и провести к ней горячую воду из электрического бойлера. На крайний случай, если у вас достаточно места, оборудуйте душ с подогревом в доме. Здесь вы сможете купаться в любую погоду.

Деревянная кабинка для душа

Постройка кабинки из дерева является наиболее распространенным вариантом из-за простоты ее возведения. Дерево – экологически чистый материал, легко поддается обработке. Единственный его недостаток – подверженность влаге и жучкам, поэтому оно требует дополнительной обработки. Чтобы построить деревянный душ для дачи, понадобятся доски и брус, желательно, из деревьев хвойных пород. Можно, конечно, воспользоваться дубом или лиственницей. Материал из этих пород дерева более долговечный, но его труднее обрабатывать. Определившись с материалом, приступаете к работе:

1. Поскольку строим душ деревянный, то каркас будем изготовлять из дерева. Основную нагрузку на стойки создаст бак с водой. Если его объем будет около 200 л, то основные стойки надо установить из бруса сечением 100х100 мм. Для крепления двери установите дополнительные стойки из бруса сечением 50х50 мм. Расстояние между ними равно ширине самих дверей с дверной коробкой.
2. Под все вертикальные стойки выкопайте ямы глубиной 80 мм. Дно ям засыпьте 100 мм слоем щебня с песком.
3. Чтобы дерево меньше гнило в земле, смажьте края бруса битумом или машинным маслом. Сверху оберните двумя слоями рубероида. Вставьте стойки в ямы, выровняйте их отвесом и забетонируйте.
4. Другой метод продления срока службы стоек заключается в бетонировании металлических втулок. Их можно сделать из отрезков металлической трубы диаметром 100 мм. Когда бетон застынет, края квадратного бруса обрубайте топором по размеру внутреннего диаметра труб и установите их в забетонированные втулки. Под дверные стойки аналогично забетонируйте втулки из трубы меньшего диаметра.
5. Устанавливая вертикальные стойки, передние со стороны дверей сделайте на 100 мм выше задних. Разница высоты поможет соорудить односкатную крышу.
6. Выставленные стойки соедините по периметру снизу и сверху горизонтальными перемычками, закрепив их болтами. Если планируете сделать пол в виде деревянной решетки, нижние перемычки усильте металлическими крепежными уголками. Перемычки будут опорами под лаги и должны выдержать вес человека.
7. Теперь потребуется сделать раму под бак из деревянных перемычек, зафиксированных сверху каркаса. Наполненный водой бак из любого материала имеет внушительный вес, поэтому раму под него надо делать прочную.

   Плоский водяной бак для воды устанавливается на крышу душа

8. Бока каркаса кабинки обшейте отшлифованной доской. Дверь изготовьте из доски толщиной 20-25 мм. Нарежьте ее необходимой длины, уложите в ряд и сшейте поперечными перекладинами. Из доски толщиной 40-50 мм сбейте дверную коробку и зафиксируйте к ней петлями дверь. Теперь все это сооружение можно крепить болтами к дверным стойкам.
9. Готовую кабинку обработайте антисептиком и покройте олифой или лаком. Дверь изнутри завесьте пленкой, чтобы на нее не попадала вода.

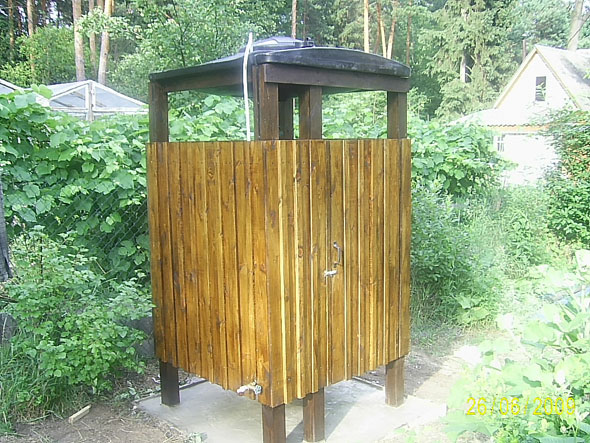

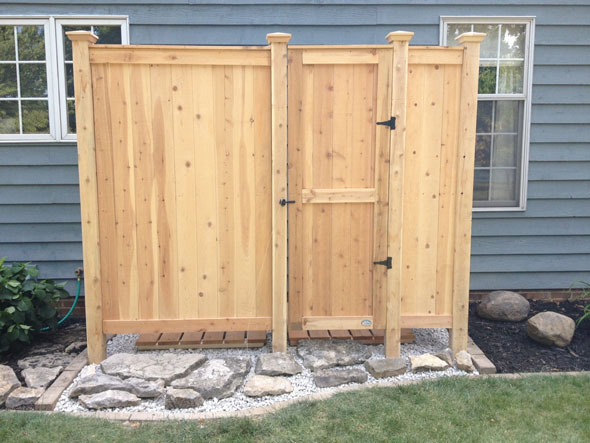

Варианты деревянных кабинок для летнего душа

Кабинка из поликарбоната

Кабинку из поликарбоната построить проще, чем деревянную, но понадобится сварочный опыт. Дело в том, что для поликарбоната надо сварить каркас из металлического профиля. Для стоек пойдет профиль сечением 40х60 мм, а для обвязки можно использовать меньшее сечение. Использование каркаса из дерева для поликарбоната не желательно, так как оба материала имеют свойство «играть» от изменения погодных условий. От этого листы поликарбоната могут деформироваться.

Процесс изготовления металлического каркаса для поликарбоната аналогичен деревянной конструкции. Основные стойки бетонируете, а затем привариваете верхние и нижние перемычки. Посередине каркаса надо сделать три перемычки, чтобы листы поликарбоната не прогибались. Четвертая не нужна. Она будет мешать дверям. Сверху сварите рамку под бак. Рамку под дверь сделайте из профиля сечением 20х20 мм и зафиксируете ее петлями к стойке. Всю конструкцию окрасьте водостойкой краской.

Для обшивки используйте непрозрачные сотовые листы поликарбоната, толщиной 6-10 мм. Большой лист раскроите на фрагменты по размеру кабинки дисковой пилой. Получившиеся пластины поликарбоната зафиксируйте к каркасу саморезами с термошайбой. Дверь тоже обшейте листом поликарбоната. К раме прикрутите болтами ручку и шпингалет.

Вариант душа из поликарбоната с предбанником

Бак для душевой кабинки

Кабинка из профнастила

Хорошим вариантом для дачи будет постройка кабинки из профнастила. Легкий, прочный и долговечный материал прослужит долгие годы. Для металлопрофиля подойдет как металлический, так и деревянный каркас, но обязательно с дополнительными поперечными перекладинами. Листы профнастила мягкие, и дополнительный упор им не помешает. Любой из каркасов для металлопрофиля строим аналогично вышерассмотренным вариантам. Рамку двери в любом случае сварите из металлического профиля.

Крепление профнастила выполняете оцинкованными саморезами с уплотнительной шайбой через одну волну. Вначале закрепите листы профнастила на боковых стенках, затем обшейте дверь. Если понадобится резать материал, используйте ножницы или специальный диск с зубьями на болгарку, чтобы не сжечь при резке полимерное покрытие профнастила.

Кабинка из кирпича

Строительство на даче кабинки из кирпича требует сооружения фундамента. Для этого достаточно выкопать по периметру будущего строения траншею шириной 200 мм и глубиной 400 мм. Траншею засыпьте боем кирпича и залейте жидким бетоном, чтобы он просочился между ним. Через неделю после застывания бетона, начинайте кладку кирпича на цементный раствор. Не забудьте установить для двери коробку. Саму дверь можно сделать из дерева или сварить рамку из профиля и зашить ее листом профнастила. На последней кладке вмуруйте поперек строения деревянные бруски, желательно по толщине кирпича. На них будете укладывать кровлю и крепить бак.

Устанавливаем крышу и бак

Материал для крыши потребуется жесткий. Хорошо подойдет шифер или профнастил. Закрепив кровельный материал, просверлите в центре крыши отверстие. Установите сверху бак так, чтобы подающая воду трубка прошла в отверстие. Накрутите на трубку кран и лейку.

Оптимальная емкость бака для дачного душа – 200 л. В магазине можно приобрести пластиковый или оцинкованный бак или изготовить самому, сварив из нержавейки. Баком послужит любая емкость с горловиной для заливки воды. Чтобы сделать душ для дачи с подогревом воды, вмонтируйте в металлический бак ТЭН, мощностью 2 кВт. Сверху покрасьте емкость черной краской. Темный цвет притягивает солнечные лучи, и вода будет нагреваться быстрее.

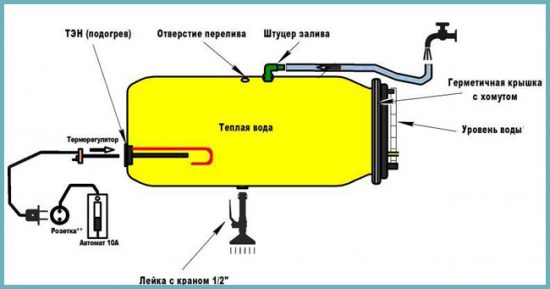

Схема устройства бака для летнего душа с подогревом

Если установить на даче в кабинке дровяной титан, то кроме горячей воды получится помещение с подогревом. Тогда понадобится установка рядом второго бака с холодной водой.

Обустройство пола и дренажа

Пол и дренаж душа для дачи можно сделать двумя способами:

• по площади кабинки выкопайте яму глубиной 300 мм, засыпьте ее щебнем и установите сверху решетчатый поддон из дерева. Такого дренажа достаточно для слива малого количества воды;
• если на даче проживает много людей и планируется постройка душа с подогревом, придется сделать слив. Для этого проложите от выкопанной ямы до дренажного колодца канализационную трубу диаметром 50 мм. Яму засыпьте щебнем и залейте бетоном так, чтобы сливное отверстие оказалось заподлицо с полом. На бетон уложите деревянный поддон.

Летний душ в дачном доме

При наличии свободного места, дачный душ можно построить в доме. Для этого лучше приобрести в магазине душевую кабинку. В бетонном полу сделайте углубление и установите акриловый поддон согласно инструкции изделия. Сифон на поддоне подсоедините гофрированным шлангом к канализации. Стыки прилегания поддона к полу заделайте герметиком. Далее, по инструкции соберите из профиля каркас, установите дверки, подведите холодную и горячую воду от бойлера.

Как видите, построить летний душ своими руками на даче можно практически из любого материала. Главное – подготовить чертежи, материал, инструменты и проявить стремление.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Душ на даче своими руками: чертежи, размеры, фото

На даче летом всегда должна быть возможность помыться. На первое время можно использовать переносной мобильный душ. О том, как  сделать летний душ на даче своими руками расскажем в этой статье, в ней также будут предложены чертежи душа разных вариантов и размеров с фото и пошаговая инструкция.

Мобильный душ

Первый вариант делается как мобильный душ с ножным насосом, в котором даже не надо строить кабинку и устанавливать большой бак с водой. В качестве источника, с которого будет поступать вода, можно использовать ведро или бак. В емкость опускают один конец шланга, а второй подсоединяете к ножному насосу, который чаще всего напоминает коврик.

К выходу такого насоса подключается шланг и лейка. Для того, чтоб вода полилась через лейку следует топтаться по коврику, нажимая поочередно ногами на подушечки насоса.

Преимущества это вида мобильного душа заключаются в том, что его можно взять с собой в любое место. При теплой погоде можно искупаться на улице, если холодно — в помещении. Еще одним плюсом является то, что его просто транспортировать. Он легкий и компактный, поэтому может поместиться в обычный пакет. К тому же, можно самому выбирать температуру воды. Чтобы освежиться в летний зной можно налить воду прохладнее, а чтобы хорошо помыться – налить в емкость теплой воды. Это вполне приличный вариант для летнего душа.

Летний стационарный душ на даче

Первый вопрос в проектировке душа — куда будет сливаться вода. Если есть недалеко уличный туалет со сливной ямой, туда можно будет проложить трубопровод из душа. Но если для переработки отходов в сливной яме используются бактерии или специальные препараты, то такой вариант не подойдет. Для переработки отходов таким образом необходима определенная среда, а слив из душа в яму нарушит химический состав и уровень влажности.

Лучше, если для душа будет подготовлена отдельная сливная яма. Если почва впитывает нормально, то вполне достаточно выкопать рядом яму размером 60*60*60 см. Этого хватит на средний расход воды. При условиях, что жильцов много или они любители водных процедур, то можно выкопать яму больше. Дно обязательно засыпают керамзитом или битым кирпичом.

Если грунт песчаный, то есть опасность осыпания песка. В таком случае стенки надо укрепить сеткой, вбив по бокам колышки. Иногда стенки обшивают остатками досок.

Основание

Летний душ чаще всего весит не много. Поэтому не стоит утруждаются с серьезным основанием.

Можно установить по уровню небольшие фундаментные блоки на 20 см в высоту. Этого расстояния хватит, чтоб не гнила древесина, если ее будут использовать для изготовления каркаса.

Если каркас будет сварен из металла, то его устанавливают прямо на плиту или тротуарную плитку.

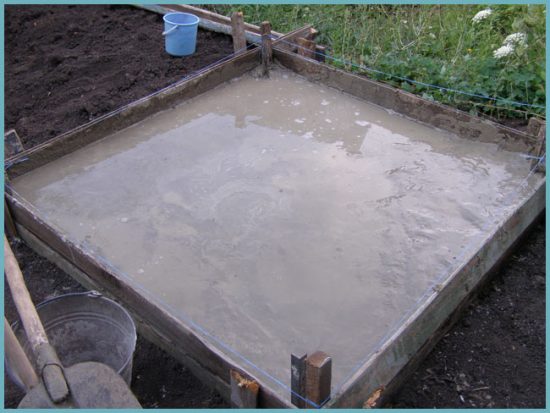

Можно отлить основание самостоятельно. Для этого делают опалубку, закладывают арматуру и заливают бетоном.

Изготовление каркаса

Размер душа может быть какой угодно. К тому же часто одну часть постройки делают душевой, а во второй размещают раздевалку, кладовку или помещение для нагревателя воды.

Если изготавливать планируется обычный душ, в котором будут только мыться, то можно использовать квадрат со сторонами 90 см. В такой конструкции вместо двери будет штора. В высоту стойки делают 2,2 м, выше только при необходимости.

Но стоит понимать, что такой размер будет удобен для людей средней комплекции. Более комфортной считается ширина 100 см, а лучше всего — 120 см. Собирают каркас из металла или деревянных брусков.

Из металла

Для того, чтоб сварить каркас из металла:

• Используют уголок толщиной 4-5 мм.
• Полки по ширине выбирают в зависимости от того, какая будет нагрузка.
• Если обшивка будет легкая (пленка, водонепроницаемая ткань), а емкость с водой пластиковая квадратная до 100л, то можно брать металл с минимальным сечением.
• Если нагрузка будет большая — обшивка тяжелая (вагонка), а емкость для воды объемная (более 200л), то сечение должно быть больше (уголок на 70).

Совет! Для металлического каркаса хорошим вариантом будет использование профилированной трубы.

• Для стоек подойдет толщина стенки в 3 мм, а для обвязки — 2 мм.
• Такая труба может иметь прямоугольное или квадратное сечение. Благодаря этому, процесс крепления обрешетки и обшивки становится проще.
• Чтоб что-то прикрепить к уголку необходимо сначала прикручивать бруски, а уже обвязку крепить на брус. К профилированной трубе удобно крепить обвязку сразу с помощью болтов или шурупов, предварительно просверлив в ней отверстия.

Удобнее всего будет сварить каркас. Если нет такой возможности, то можно сделать металлический каркас на болтах. Для этого необходимо нарезать трубы нужной длины, взять толстые монтажные уголки и собрать каркас на болтах.

Из дерева

Деревянный каркас можно собрать из бруса:

• Для нижней обвязки рекомендуется взять брус из сосны, 100*100 мм или 150*100 мм.
• Для стоек можно выбирать сечения меньше.
• Сечение стоек подобрать под нагрузку. Если тяжелый бак будет наверху, можно использовать 100мм, если стойки будут держать только крышу, то можно взять 50мм.

Способы крепления могут быть различные:

1. Правильный вариант — это выпилить шип и паз.
2. Можно сделать проще и состыковать один к другому, усилив соединение уголками.

После того, как стойки выставлены, следует сделать верхнюю обвязку:

• Для нее берется сечение 50*50 мм или 50*40 мм. Можно сделать промежуточные перекладины 2 или 3, в зависимости от того, что будет использоваться для обшивки. Их нужно делать больше, если использоваться будет брус или вагонка. Древесина не всегда ровная, поэтому нужно будет выровнять геометрию за счет силы.

Выбор обшивки

Для того, чтоб обтянуть каркас, можно использовать различные материалы:

• Пленка или клеенка. Не прослужит долго, чаще всего хватит ее на сезон. Но такой вариант достаточно дешевый, в этом ее преимущество.
• Пропитанная ткань. Также простой и недорогой вариант. Можно взять ткань, которую используют для тентов или палаток.
• Пиломатериалы. Это может быть что угодно: вагонка, имитация бруса или блок-хаус.

Совет! Не стоит покупать сырой материал, если сразу планируется его монтаж. Такие материалы за год могут усохнуть, причем до такой степени, что доски будут выскакивать из пазов. Если обшивку планируется делать как забор-плетенку, можно брать самые простые доски.

• Шифер. Лучше брать полимерный. Часто используют и асбестовый, хотя знают, что этот материал вреден.
• Профлист. Если он остался от использования в других целях, то им тоже можно обшить каркас душа.
• Поликарбонат. У него есть недостаток – от почти прозрачный. Необходимо заделать срезы, потому что в них может попасть влага и пыль, могут поселиться водоросли. Тогда оттенок поликарбоната со временем изменится на серо-зеленый, что выглядит не очень красиво.

Обшивка может быть сделана из любого подручного материала, главное, чтоб она выполняла свое основное предназначение.

Посмотрите видео! Летний душ из поликарбоната своими руками

Бак

Для бака можно использовать любую подходящую емкость. Зачастую для этого используют металлическую или пластиковую бочку. Емкость можно купить. Они широко представлены в разных размерах и из различных материалов:

• пластика;
• черного метала;
• нержавейки.

Баки из пластика имеют свой недостаток. Вода в них медленнее и хуже нагревается. Жителям южного края за это переживать не стоит, так как там достаточно тепла, а вот жители Средней полосы должны серьезно отнестись к выбору бака. Хотя в этом регионе воду даже в бочках из черного металла приходится подогревать, так как солнце с этим не справляется.

Но есть и преимущества у пластиковых баков. Они легкие, недорогие, если имеют прямоугольную форму, то будут удобно расположены на каркасе душа, нет необходимости думать, чем их удобнее закрепить.

Использование металлической емкости позволит воде нагреваться быстрее, в особенности если она будет покрашена в черный цвет. Но обычный металл ржавеет, и к концу сезона ржавчины будет очень много. Она будет забивать лейку и оставаться на теле. Это основной недостаток использования металлических бочек.

Лучше купить бак из нержавейки. Он также будет быстро греть воду, но по стоимости будет дороже, чем вышеперечисленные варианты.

Поддон

Есть два варианта конструкции душа:

1. сливная яма находится под ним;
2. слив уводят в сторону от постройки.

В первом случае можно просто сконструировать проливной пол: настелить доски с зазором в 3-5 мм. Особенно этот вариант подходить для супесчаного и песчаного грунта. Вода будет быстро уходить, не застаиваясь, не доставляя никаких проблем или неудобств.

Если конструкция предусматривает отведение стоков в сторону, то в душе следует делать поддон. Можно купить готовый поддон. Тогда нужно будет учитывать его размер при строительстве каркаса. Брусья, на которые он будет крепиться, тоже необходимо подобрать соответствующего сечения. Подключить его не сложно, сифон с гибким шлангом устанавливают, как в обычной ванной.

Если поддон из пластика, то кроме брусьев необходима дополнительная опора, чтобы он не «гулял». Можно выложить ее из кирпичей на цементном растворе.

Важно! При выкладке опоры нужно будет оставить место для сливного шланга.

Можно сделать самим поддон, у которого будет больший слив, чем в пластиковом. Для этого надо залить бетонную плиту:

• Нужно вырыть котлован по размеру, глубиной 30-40 см.
• На дно насыпают гравий, слой 20 см.

• После этого надо установить сливную трубу и решетку для стока.
• Сверху ставят опалубку, можно сделать ее несъемную, из кирпича.
• Щебень необходимо утрамбовать, залить бетоном (М 250).
• Чтоб основание стало прочным необходимо оставить его на 7 дней, если температура окружающей среды выше +17 градусов.
• Спустя неделю можно продолжать постройку и устанавливать каркас.

Наполнение бака водой и подогрев

Обычно с наполнение бака водой не возникает проблем:

1. Самый простой способ — доливать ведрами. Это не совсем удобно, но, когда нет выбора, вариант неплохой.
2. Можно монтировать от водопровода подающую трубу с вентилем. Когда необходимо будет долить воды, кран открывается и бак заполняется.

Как сделать автонаполнение

Автоматическое наполнение бака – вариант самый продвинутый. Регулирует открытие/закрытие подачи воды поплавковая система, типа той, что стоит в бачке унитаза. Но в такой конструкции следует предусмотреть слив излишков на случай поломки. И хорошо бы перекрывать кран, если дачу покидают надолго, чтоб не превратить участок в болото.

Забор воды в душ происходит близко к поверхности, так как здесь самая теплая вода. Но главное патрубок установить на другой стороне от входа холодной воды, иначе вода будет холодной.

К канализации ведут две трубы. Одна является переливной. Благодаря ей бак не будет переполняться, если поплавковый механизм сломается. Вторая труба предназначена для слива. На ней также устанавливают кран, чтоб на зиму можно было систему закрыть.

Подогрев

Вариант «дешево и сердито» — подогрев солнечной энергией. Вода нагревается через стенки бака. Но толща воды большая, поэтому нагрев не всегда происходит так быстро, как хотелось бы. Есть разные ухищрения, которые используются, для подогрева воды солнечными лучами.

В баке самая теплая вода находиться сверху. А подача в традиционном виде происходит снизу, то бишь забирается холодная вода. Есть одна хитрость, как сделать, чтоб в лейку поступала самая теплая вода. Для этого к ней необходимо приделать шланг, а его прикрепить к куску пенопласта, который плавает в баке. Таким образом вода забирается сверху.

Есть вариант ускорения подогрева. Для этой цели делают «змеевик». В баке приваривают два патрубка, один — в дне, а второй выше. К ним подключают шланг из резины черного цвета, который необходимо разложить кольцами на солнце. Получается довольно активное движение воды, при условии отсутствия воздуха в шланге.

Если одного солнечного света мало для подогрева воды, можно подвести к душу электричество. Можно использовать мокрые ТЭНы с терморегуляторами, чтоб выставлять необходимую температуру. Они применяются в накопительных водонагревателях, поэтому купить их не составит труда.

Стоит принять меры безопасности при подведении электропитания в душе. Для этого следует поставить автомат с УЗО.

Посмотрите видео! Теплая вода в бочке постоянно

Пошаговая инструкция

Инструкция по созданию конструкции летнего душа на даче, представлена ниже.

Размер конструкции будет 1х2м.

Необходимы материалы: доски на  50 мм и на 25 мм, высотой 3 м,

Изготовление столбчатого фундамента

• По углам постройки делаются ямы, произвольной глубины, например 1м (чем глубже, тем лучше). Чтоб фундамент после морозов не перекашивался, теоретически следует копать яму глубже, чем промерзает грунт.

В Центральной России эта глубина составляет 1-1,3м. Но можно сделать яму глубиной 80 см, на дно насыпать 20 см щебня, а потом 20 см песка, тогда вода не будет застаиваться и столбики не перекосит.

• Сверху на цементном растворе выкладываем столбики из полнотелого кирпича размером 25*25 см на 10-20 см выше уровня земли. В каждый столбик вмуровывают анкерную стальную полосу толщиной 3-4 мм. К ней будет прикреплена нижняя обвязка и вертикальные стойки из доски 50*150 мм.

Каркас постройки

Нижняя обвязка, а также вертикальные стойки из доски 50 х150 см, диагональные  укосины (из досок 25*150 мм) для жесткости конструкции – все это  крепим к анкерной полосе болтами М8-М10. Это делать обязательно, потому как при данной высоте, даже небольшой ветер может повалить незакрепленную конструкцию, ведь у нее небольшая площадь основания и приличная высота.

Крыша

Изготавливается двускатная круша из доски 25 мм. Достаточно будет 50 см возвышения центра крыши над краями , чтоб стекала дождевая вода. Такой же уклон можно сделать и для односкатной крыши.

• Вдоль крыши ставятся два бруска 50х50 мм.
• На них устанавливаются 2 черные металлические бочки по 200л.
• В солнечную погоду вода может нагреваться до температуры 30-35 градусов, а если на них делают колпак из прозрачной пленки, то и до +45. Пустую бочку ветром может снести, но когда в ней 100л воды и больше, то она хорошо стоит и без дополнительного укрепления.
• Для подвода воды используется полипропиленовая труба 25мм. Насос устанавливается в скважину, на выходе из которой стоит обратный клапан, чтоб вода не уходила обратно, когда насос не работает.
• Конец трубы должен возвышаться над краем бочки на 5-10 см, к нему герметично подсоединяют гофрированный шланг длиной 1-1,3 м.
• Его второй конец должен всегда находиться под водой на глубине 5-10 см, где находится самая теплая вода (достигается это с помощью пенопластового поплавка и груза)
• Через края бочек перекидывают пластиковую трубу, которая достает до дна и полна воды. Таким образом, получаются сообщающиеся сосуды, уровень воды в сосудах одинаковый. От этой же трубы идет забор воды. Это и экономит трубы, и позволяет мыться чистой, отстоянной водой.
• Сооружение снаружи обшивается панелями из пластика, а внутри пленкой. Благодаря полупрозрачному пластику в душе светло и комфортно.
• Одну из внутренних стен можно усилить ДСП-панелями, чтобы надежно монтировать всю сантехнику.
• Слив идет в поддон, оттуда по канализационной трубе 50 мм в сливную яму глубиной 2 м, выложенную из автопокрышек.
• Для подогрева воды в прохладное время рекомендуется установить электрический водонагреватель.

Посмотрите видео! Дачный душ своими руками
