Диммер для светодиодной ленты, и не только…

РадиоКот >Схемы >Аналоговые схемы >Бытовая техника >

Диммер для светодиодной ленты, и не только…

Рецепт приготовления красивого диммера, с простой, но очень полезной, начинкой.

Для приготовления диммера нам потребуется:

Не глубокая розетка (советская). Накладная или под-штукатурная, выбираете по вкусу или месту применения.

Пластиковая крышечка от пищевого продукта, продукт выбираете по своему вкусу, а вот с крышечкой следуйте рецепту.

Ручка регулировки, от какого либо старого приемника, в мое «блюдо» очень хорошо вписалась ручка настройки на волну от приемника «ВЭФ».

Материнская плата от компьютера.

     Так… подробности о крышечке. Она должна очень точно подойти под диаметр углубления в декоративной накладке на электроарматуру или вовсе его перекрывать на небольшую величину. Далее… разбираем розетку на составляющие и из получившейся кучи берем только металлическую арматуру с креплениями, декоративные накладку и рамку. В декоративной накладке по центру есть отверстие для крепежного винта. Нам необходимо рассверлить это отверстие до диаметра оси потенциометра, который мы будем применять. В моем случае был потенциометр со стандартной осью, выдернутый из какой-то китайской автомагнитолы, прихвеченой по случаю на каком-то стихийном мусорном отвале.

      Ручку настройки от приемника необходимо вклеить внутрь крышечки от пищевого продукта, соблюдая правила симметрии.

      Из материнской платы, аккуратно выпаиваем пару транзисторов, которые прячутся, как правило, в области с большими конденсаторами и дросселями. Мне попались IPB09N03LA. Производители материнских плат прям как в воду глядели.

      Далее это все надо скомпоновать, и определить геометрию монтажной платы. Я использую для этого плотный картон, шило и ножницы. Это процесс весьма занимательный, творческий и художественный. У меня получилось вот так.      Теперь переходим к начинке.

   Схема (Рис.1) представляет собой самый обычный мультивибратор (VT1, VT3), только дополненный переменным резистором R3 и транзистором VT2. Переменным резистором изменяется скважность импульсов генерируемых мультивибратором. Период следования импульсов можно считать постоянным, во всем диапазоне регулирования, и длительность его составляет

70µС. Это значение выбрано для того чтобы нагрузка не «звенела». Если звон не смущает, то период можно значительно увеличить, тем самым облегчить жизнь транзистору VT4.

   В качестве силового элемента применен полевой транзистор с изолированным затвором (VT4). Очень часто можно встретить эти транзисторы под названиями MOSFET, МОП или МДП. Еще их могут обзывать P-FET и N-FET, а иногда HEXFET. Как и биполярные транзисторы бывают разной структуры (n-p-n, p-n-p), так и МОП-транзисторы бывают N-типа и P-типа. В данной схеме применен транзистор с индуцированным каналом N-типа (N-chenl). Да… а есть еще и с встроенным каналом. Как их распознать на схеме, показано на рисунке (смотрим Рис.2). Так чем нам так приглянулся именно с индуцированным каналом? А тем, что управляющее напряжение, при котором транзистор надежно закрыт и хорошо открыт, не покидает области положительных напряжений. То есть, им проще управлять, как раз то, что нам и нужно. И не требуется двухполярного источника питания, как раз того, чего у нас нет.



   Затвор транзистора представляет собой почти обычный конденсатор и управление транзистором происходит величиной заряда этого конденсатора. Транзистор, в нашей схеме, работает в ключевом режиме. Поэтому для уменьшения потерь на транзисторе во время открытия и закрытия, емкость затвора надо «тягать» очень быстро. Чем мы ее быстрей зарядим, тем быстрей транзистор полностью откроется, и наоборот. Для этих целей как нельзя лучше подходит двухтактный каскад на комплементарных транзисторах. Именно он и «запихнут» во все интегральные драйверы управления. Ну а мы обошлись своим, на «рассыпухе», и в данной ситуации ничуть не потеряли от этого. Для этого мы дополнили мультивибратор еще одним транзистором

VT2. Транзисторы мультивибратора VT1, VT3, работают в паре, поочередно открываясь и закрываясь. Но транзистор VT1 имеет еще и «прицеп». Открываясь, транзистор VT1 «тащит» за собой VT2. Когда закрыт транзистор VT3, открыт транзистор VT2, и на оборот. Таким образом, транзисторы VT2 и VT3 образуют двухтактный драйверный каскад для управления транзистором VT4. Достоинство такого каскада очевидно – отсутствует пассивная фаза в управлении силовым МОП-транзистором, мы всегда на него «давим» (…открывайся! закрывайся…) не позволяя ему, расслабится. Создавая низкоомные, разрядную и зарядную цепи, для емкости затвора
VT4
, транзисторами VT2 и VT3.  От этого и ему лучше, и для дела пользы больше.

   Диапазон изменения коэффициента заполнения D, составляет от 1% до 90%. На завершающих 10% угла поворота оси потенциометра происходит заклинивание мультивибратора в устойчивом состоянии. Происходит это из-за асимметрии нагрузок в плечах мультивибратора (сопротивление R1 против сопротивления открытого VT3). При этом транзистор VT2 закрыт, а транзисторы VT1 и VT3 открыты. Напряжение на затворе силового транзистора VT4 «намертво» подтягивается к +11,4 Вольта, и он остается открытым постоянно. При этом на вашу нагрузку поступает постоянное напряжение источника питания.

    В схеме можно применить и Р-канальные «мосфеты», при этом местами меняются только транзистор и нагрузка (смотрим рис. 3). Крайние выводы переменного резистора тоже необходимо поменять местами, в противном случае увеличение яркости будет происходить при вращении оси потенциометра против часовой стрелки, что не совсем удобно. На последних
10%
поворота оси потенциометра, нагрузка будет - надежно отключатся, это тоже весьма удобно в некоторых случаях.



    Диод VD1 необходим в случае подключения к регулятору индуктивной нагрузки. Например, коллекторного двигателя печки в авто. В особо ответственных случаях диодами необходимо зашунтировать и переходы исток-затвор силовых транзисторов. Внешний диод включается параллельно «штатному» диоду, который интегрирован в сам транзистор. Такой прием позволяет снизить нагрев транзистора при большом уровне отрицательного импульсного напряжения и увеличивает надежность устройства в целом, потому как встроенные диоды не совсем диоды, а некий неизбежный элемент эквивалентной схемы МОП-транзистора, подогнанный под - «типа нужный диод». На примере транзистора VT5, показано как легко масштабируется схема по току нагрузки. Количество силовых транзисторов, при сохранении типа транзисторов VT2 и VT3, можно увеличить до трех. Если требуется больше, то VT2 и

VT3 необходимо заменить на КТ814 и КТ815 соответственно. Элементы схемы С1, R8, С2, VD1, при димировании активной нагрузки (лампы накаливания, светодиодной ленты) существенно важной роли не играют, и могут быть исключены из схемы.

     Параллельное включение силовых транзисторов имеет смысл и не только для увеличения предела коммутируемого диммером тока, но и для уменьшения габаритных размеров устройства и снижения тепловыделения на силовых транзисторах. При параллельном включении внутренние сопротивления открытых транзисторов складываются по параллельному правилу. Давайте придумаем, что мы применили транзисторы с сопротивлением канала равным 17,5 милиом (оказались заурядными умниками и просто купили в магазине IRFZ44N). Таким образом при токе нагрузки равным трем амперам (что вполне в рамках бытовых нужд) на транзисторе будет рассеиваться мощность в 175 миливатт и этого будет достаточно для того чтоб применить небольшой радиатор охлаждения. При включении параллельно двух транзисторов суммарное сопротивление транзисторов в цепи коммутируемого тока составить 8,75 милиом. А суммарная рассеиваемая мощность на транзисторах составит
78,75
мливатт, по 40 миливат на каждый. И транзисторы могут вполне себе обойтись и без радиаторов. Особенно выгодным это оказывается при монтировании устройства в под-штукатурной электро-коробке, Таким вот образом, наше расточительство сыграло нам на руку.



ЗЫ. Чертеж печатной платы я решил не приводить, потому как вам наверняка потребуется разработать свой дизайн, под свои ингредиенты и целевую нагрузку…  Удачи!


Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Как самостоятельно сделать диммер для регулировки лед подсветки


Лед освещение становится более популярным с каждым днем. Связано это с тем, что такое освещение позволяет сэкономить немало средств, давая ничем не уступающий обычным лампам свет. В данном материале мы сделаем обзор видеоролика по изготовлению диммера для регулировки лед подсветки.

Первым делом ознакомимся с авторским видеороликом

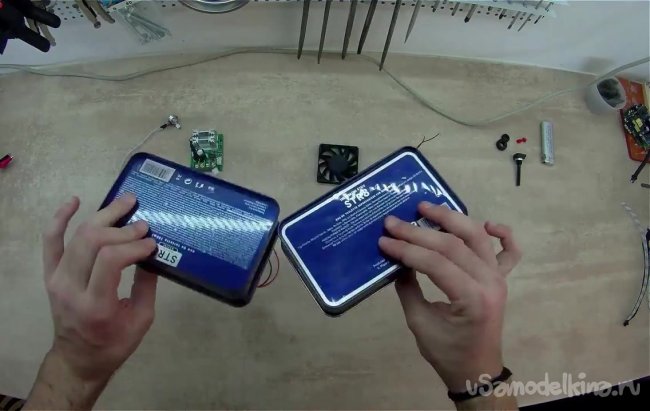

Нам понадобится:

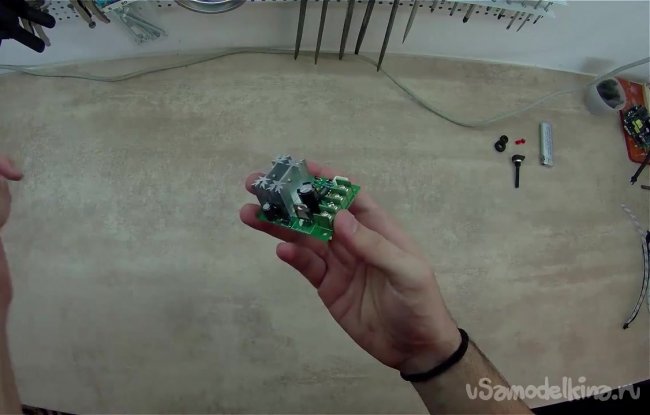

- регулятор напряжения;
- цифровой вольтметр;
- коробка небольшого размера;
- куллер от старого компьютера;
- дрель или шуруповерт.



Отметим сразу, что при использовании сравнительно дешевых лед-контроллеров создается неприятное мерцание света, а данная самоделка предотвратит появление любого типа мерцания и не будет вредить зрению. Регулятор напряжения, по словам автора идеи, можно приобрести на известной китайской онлайн площадке Aliexpress за 5 долларов. Регулятор представляет собой широте импульсную модуляцию, однако он не дает скачков напряжения на выходе. Помимо этого, он имеет маленький размер и работает на напряжении до 24 вольт и выдерживает нагрузки до 10 А. Что касается коробки, то можно использовать любую металлическую коробку от духов или чего-то другого. Приступим.

Первым делом необходимо позаботиться о том, чтобы плата не соприкасалась с металлической поверхностью коробки. Для этого можно использовать обычные болты и гайки, которые вкручиваем в заводские отверстия на плате регулятора, таким образом приподнимая ее на несколько миллиметров, что вполне достаточно.



Далее определяем местонахождение регулятора, вольтметра и куллера, который будет отвечать за охлаждение.

После этого можно приступить к сверлению отверстий под крепления регулятора и вентилятора.

Также сверлим отверстие для потенциометра, который по словам автора, идет в комплекте вместе с регулятором. У отверстия, которое просверлено по диаметру потенциометра, нужно просверлить еще одно маленькое.

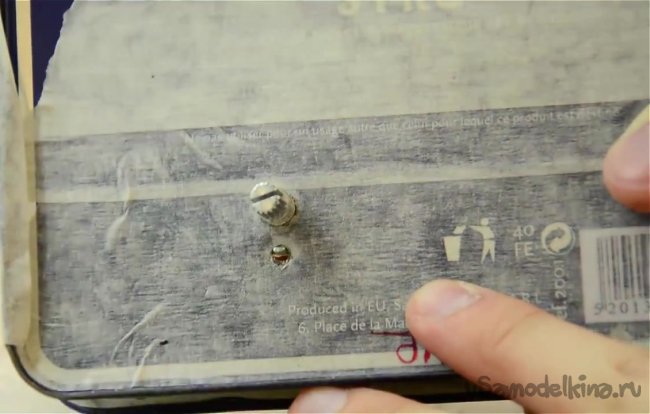

Туда будет вставлен держатель потенциометра, который не будет позволять ему поворачиваться.

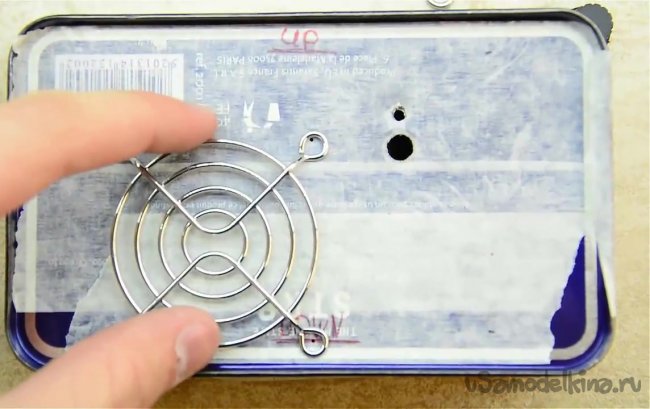

Далее берем гриль из-под вентилятора и отмеряем 4 точки под крепления куллера.

Просверливаем отверстия и закручиваем гриль, чтобы проверить все ли сделано правильно.

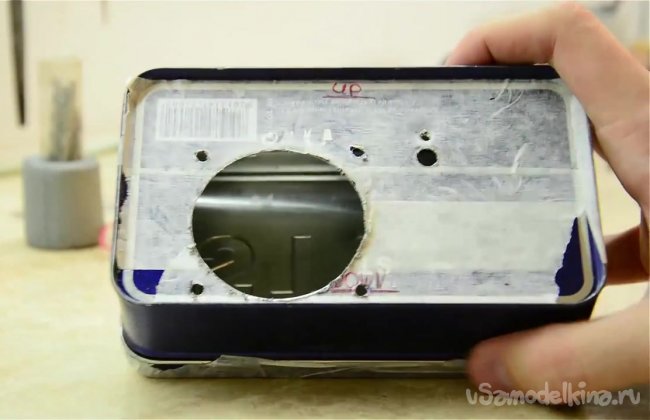

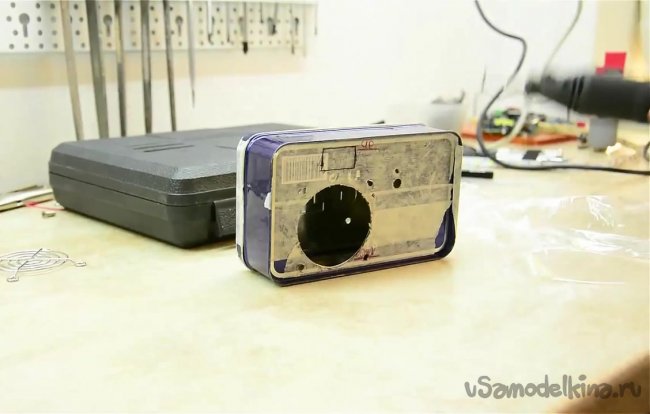

Затем проделываем большое отверстие под диаметр вентилятора, чтобы воздух мог входить в конструкцию.

Обводим маркером вольтметр, отметив таким образом место выреза.

Вырезаем.

Обрабатываем напильником, чтобы не осталось острых краев.

Теперь можно покрасить коробочку в любой удобный цвет.

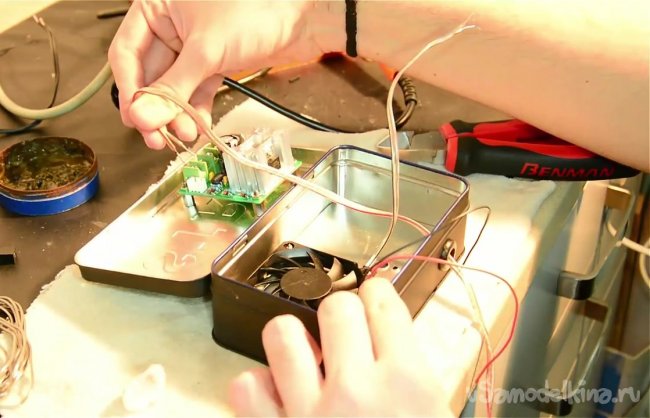

Наконец, можно приступить к сборке. Вставляем плату на ее место. Сзади видны ножки болта, на которые вкручиваем гайки. При желании можно сделать еще одно отверстие под платой, чтобы на нее также дул воздух.

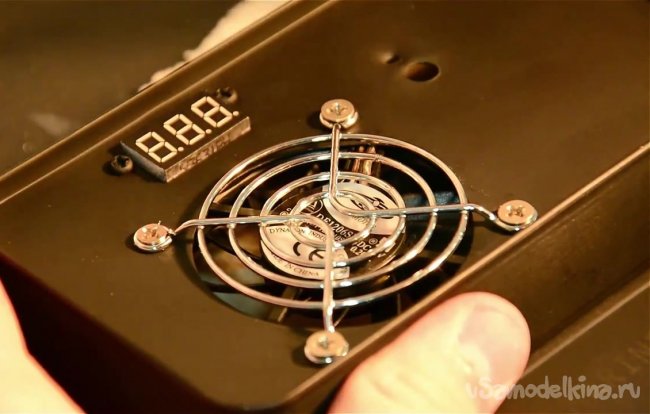

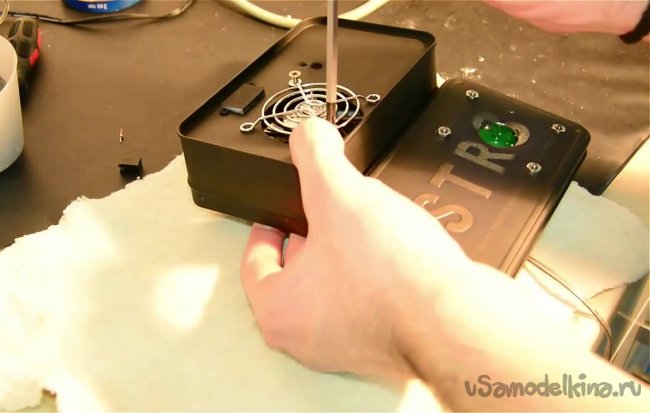

Прикручиваем вольтметр и вентилятор с грилем.

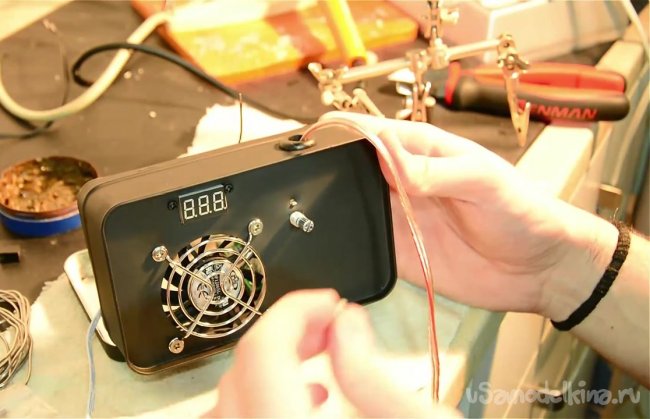

Подключение проводов простое. Нужно всего лишь завести главную линию питания в коробочку, после чего подключить на плату.


Выход уже регулируется.

Устанавливаем потенциометр.


На выход платы подключаем то, что желаем контролировать и закрываем коробочку. Вентилятор можно подключить на постоянную линию, а вольтметр – на выход с платы.

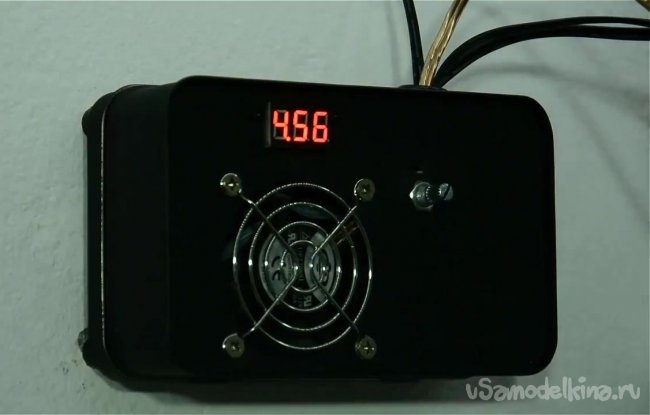

Таким образом можно получить регулятор освещения на рабочем столе, а также регулятор оборотов на любом моторчике. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Диммер для светодиодных ламп своими руками схемы и устройство | Своими руками

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Светодиодные лампы, гирлянды, ленты сегодня очень популярны. Однако из соображений дополнительного энергосбережения у многих возникают вопросы по их подключению с возможностью регулировки яркости — например, с помощью диммера.

Светодиодные лампы, гирлянды, ленты сегодня очень популярны. Однако из соображений дополнительного энергосбережения у многих возникают вопросы по их подключению с возможностью регулировки яркости — например, с помощью диммера.

Благодаря своей экономичности, интенсивному свечению и малому потреблению электроэнергии светодиодные лампы нашли широкое применение как в промышленности, так и в быту. В отличие от ламп дневного света и так называемых энергосберегающих светодиодные лампы не содержат токсичной ртути, которая попадает в окружающую среду при малейших механических повреждениях корпуса лампы. Поэтому светодиодные лампы являются оптимальными источниками освещения для квартир, детских садов, школ, крытых спортивных площадок.

Способы регулировки яркости светодиодных ламп

Иногда яркость светодиодных ламп оказывается избыточной, и ею приходится каким-то образом управлять. Для регулировки яркости используются диммеры, которые представлены двумя разновидностями: одни изменяют напряжение и, соответственно, ток через нагрузку, а другие модели за счёт широтно- импульсной модуляции (ШИМ) регулируют интервалы включения и отключения нагрузки, то есть светодиода. Длительность периода следования импульсов остаётся при этом постоянной (рис. 1).

Диммеры, функционирующие по принципу изменения напряжения на нагрузке, — устройства довольно громоздкие и дорогие. Кроме того, они малопригодны для низковольтных светодиодных ламп или лент, рассчитанных на напряжение 12-24 В, поскольку в зависимости от конструкции такие лампы (ленты) включаются при напряжении 9 и 18 В соответственно.

Диммеры на основе ШИМ очень компактны и эффективны. Их легко реализовать на микроконтроллерах, снабдив устройство дополнительными функциями. К сожалению, при отказе микроконтроллерного устройства отремонтировать его практически невозможно: простая замена ; микроконтроллера ничего не исправит, поскольку он содержит управляющую программу, разработанную производителем устройства и представляющую коммерческую тайну.

Вместе с тем при отказе микроконтроллерного диммера его довольно легко заменить самодельным, поскольку широтно-импульсное управление несложно реализовать на цифровых микросхемах малой степени интеграции. Эти микросхемы совсем недорогие, а собранные на них конструкции доступны для повторения даже новичкам, только начавшим освоение электроники.


Ссылка по теме:  Светодиодная лампа (led) своими руками вместо энергосберегающей


Аналого-цифровой диммер

Самый простой по конструкции — диммер, выполненный на интегральном таймере NE555. Этот таймер был создан почти 45 лет тому назад инженером компании Signetics Гансом Камензиндом. В таймере объединены аналоговая и цифровая части. Аналоговая представлена двумя компараторами, цифровая — RS-триггером, который можно считать элементарной ячейкой памяти и инвертором. Благодаря столь замечательному союзу аналоговой и цифровой электроники возникло совершенно уникальное устройство, на основе которого можно построить импульсные преобразователи, широтно-импульсные модуляторы, таймеры, генераторы. Добавим, что таймер не критичен к напряжению питания и стабильно работает в диапазоне от 3 до 18 В, обеспечивая выходной ток до 0,2 А. То есть к выходу таймера напрямую можно подключить реле, тем самым ещё больше упростив конструкцию,

Принципиальная схема устройства

Рассмотрим схему, предназначенную для управления светодиодными лампами (рис. 2).

Длительность периода колебаний задается генератором, выполненным на резисторе R1 и конденсаторе С1. Разряд и заряд конденсатора С1 происходит по разным цепям, разделенным диодами VD1 и VD2. Если перемещать ползунок резистора R1 вверх, уменьшится длительность разряда и увеличится время заряда конденсатора С1. А это значит, что при изменении положения движка резистора R1 будет меняться только скважность импульсов на выходе 3 таймера DA1 и, соответственно, интервал между включением и отключением нагрузки.

Поскольку максимальный ток на выходе микросхемы NE555 не превышает 0,2 А, управлять мощной нагрузкой, которой являются светодиодные лампы (ленты) следует через усилитель мощности, выполненный на полевом транзисторе.

В данной конструкции использован полевой транзистор с индуцированным каналом п-типа, например 2SK1505, 2SK1946, или любой другой с допустимым прямым током нагрузки, в 1,5-2 раза превышающим максимальный суммарный ток нагрузки, подключенной к диммеру.

Транзистор следует установить на теплоотвод, если мощность нагрузки превышает 1 А. Площадь теплоотвода должна соответствовать мощности, рассеиваемой на транзисторе.

При обращении с полевым транзистором следует иметь в виду, что он весьма чувствителен к статическому электричеству. Даже слабого статического разряда бывает достаточно, чтобы необратимо испортить транзистор. Поэтому перед монтажом все электроды полевого транзистора следует закоротить, например, алюминиевой фольгой (фото 1) или оголённым медным проводом.

Монтаж и сборка диммера своими руками

Монтаж диммера удобно выполнять на печатной плате из одностороннего фольгированного стеклотекстолита размерами 35 х 50 мм. Разводка печатных проводников и схема монтажа компонентов представлены на рис. 4 и 5 соответственно.

Сборку устройства целесообразно производить в такой последовательности. Сначала установите разъём

для подключения внешних цепей и резисторы, затем — конденсаторы, диоды, микросхему и последним припаяйте полевой транзистор. После пайки обязательно удалите перемычку с выводов транзистора, иначе собранное устройство сгорит при первом же подключении! Внешний вид смонтированного диммера показан на фото 2 и 3.

Диммер можно разместить в подходящем пластмассовом корпусе, например в мыльнице, просверлив отверстия для подвода кабеля и под переменный резистор R1.

При перемещении движка переменного резистора скважность импульсов меняется от 5 до 100 %, а освещённость — почти в 20 раз (фото 4).

Применение диммеров

Собранный диммер можно использовать для регулировки освещенности рабочего места, например, в домашней мастерской. Известно, что яркий свет при длительной работе утомляет зрение.

Еще один вариант применения диммера — это система аварийного освещения. При работе от автономного источника питания — аккумулятора — ресурс работы системы аварийного освещения существенно увеличится за счет снижения яркости светодиодных ламп.

И, наконец, диммер можно подключить к полноцветным RGB-лампам или RGB-лентам для синтеза цвета. Правда, диммеры потребуется изготовить в трех экземплярах — по одному на красный, зелёный и синий каналы. Таким образом, регулируя яркость в каждом канале, вы без труда установите любой желаемый цвет или оттенок. Подобная замена может пригодиться в случае отказа штатного контроллера, входящего в комплект светодиодных ламп или лент, поскольку приобрести отдельно от комплекта этот контроллер бывает весьма затруднительно.

Диммер для светодиодных лам: схемы – фото


Ссылка по теме:  Освещение искусственное и естественное – расчет и требования. Лампы.


Рис. 1.При широтно-импульсной модуляции остаются неизменными амплитуда и период следования (повторения) импульсов, меняется лишь длительность импульса.

Рис. 2. Принципиальная схема диммера на микросхеме NE555 с усилителем мощности на полевом транзисторе.

Рис. 3. Схема разводки печатных проводников на монтажной плате.

Рис. 4. Схема расположения элементов на печатной плате.

1. Перед монтажом выводы полевого транзистора следует закоротить — во избежание пробоя статическим электричеством.

2-3. Внешний вид собранного диммера с регулировкой переменным резистором.

4. Собранный диммер обеспечивает регулировку яркости светодиода до 20 раз!

©Автор Игорь Цаплин, Краснодар

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Светильник из перегоревшей светодиодной лампы своими руками Экономичный светильник из энергосберегающей лампы...
  • Радиаторы из конденсаторов для светодиодных ламп своими руками Самодельные радиаторы для светодиодных ламп В...
  • Регулятор мощности своими руками (+ схема) Самодельный регулятор мощности Устройство для регулирования...
  • Почему перегорают светодиодные лампочки – ПРИЧИНЫ И РЕШЕНИЯ ЧАСТО ПЕРЕГОРАЮТ СВЕТОДИОДНЫЕ ЛАМПОЧКИ? НАЗОВЕМ...
  • Как сэкономить деньги на электричестве – расчет и выбор. Экономим на электричестве – приборы,...
  • Светодиоды – подключение, виды и экономия Виды и сравнение светодиодов Современный дизайн...
  • Светильник для дачи своими руками из люминесцентной лампы Как сделать светильник для дачи...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Как выбрать диммер для светодиодной ленты или сделать своими руками

    Диммер для светодиодной ленты представляет собой устройство, посредством которого выполняется регулировка светового потока. Светоизлучающие диоды характеризуются довольно ярким, направленным светом, поэтому рекомендуется обеспечить возможность снижения интенсивности свечения таких приборов. Данный вид подсветки легко установить своими руками, вне зависимости от того, какой способ управления будет выбран (пультом, настенным регулятором и прочее).

    Особенности управления источником

    Светодиодная лента не будет нормально работать без дополнительной аппаратуры, функция которой заключается в ограничении величины тока, что протекает через ленту. В качестве таких приборов используется блок питания 12/24 вольт. Принимая во внимание особенности системы освещения и требования владельца жилья, в схему добавляется светорегулятор.

    С его помощью меняется интенсивность свечения и мощность прибора в большую или меньшую сторону.

    Диммируемая светодиодная лампа уже содержит в своей конструкции низковольтный источник, посредством которого прибор включается в сеть, тогда как в случае с ленточным прибором на базе диодов блок питания 12 вольт и светорегулятор представляет собой вынесенный модуль, который подключается отдельно.

    Как выбрать диммер для светодиодной ленты или сделать своими руками

    Устройство прибора

    Диммер и питающий элемент должны соответствовать по мощности светодиодной ленте. В зависимости от того, какой тип осветительного прибора используется, управление работой может выполняться специальным пультом.

    Как выбрать диммер для светодиодной ленты или сделать своими руками

    Устройство диммера, предназначение клемных колодок

    Для этого в схему вводится еще один аппарат – контроллер, его используют исключительно лишь с целью регулирования RGB-лент.

    Виды светорегуляторов

    В качестве альтернативы диммеру 12 вольт можно представить вариант включения в схему переменного резистора. Но в данном случае отмечаются большие потери мощности, что напрямую влияет на эффективность функционирования осветительного прибора. Поэтому сегодня используется диммирование ленточных приборов.

    Основные виды:

    1. Управляемые (аналоговые) исполнения. Создают нормальные условия для эксплуатации осветительного прибора: небольшие потери мощности и стабильный выходной ток. Однако есть и минусы, в частности, диммируемая лента будет быстро греться, а это напрямую влияет на срок службы источника света. Кроме того, повышение температуры сказывается и на качестве освещения, так как изменяется цветовая температура.
    2. Импульсные аналоги. Они лишены явных недостатков, которыми характеризуются управляемые диммеры. К тому же модели данного вида выделяются рядом плюсов: спектр свечения не изменяется, а значит, цветовая температура останется на прежнем уровне; минимальные потери мощности; стабильный выходной ток.

    Неудивительно, что диммирование сегодня чаще реализуется посредством импульсных приборов 12В. Именно такой вариант позволяет организовать подсветку с возможностью дистанционного управления пультом.

    Как выбрать диммер для светодиодной ленты или сделать своими руками

    Существуют разные варианты подобных устройств, отличные по способу регулировки интенсивности освещения:

    • встраиваемые в настенный выключатель;
    • дистанционное управление пультом;
    • проводное или беспроводное подключение к компьютеру.

    Светорегулятор подбирается аналогичным образом, что и блок питания 12В: значение мощности каждого из аппаратов соответствует характеристикам светодиодной ленты.

    Кроме того, диммер 12В должен выдерживать нагрузку примерно на 20-30% больше, чем способен оказать на него источник света. Блок питания 12В подбирается аналогичным образом.

    Схема подключения

    Диммируемая лента разных видов (монохромная, полицветная) монтируется на основании схемы, которая для каждого случая будет разной. Однако общим для всех вариантов является необходимость соединения контактов диммера и блока питания.

    В случае подключения одноцветной светодиодной полосы в схеме присутствуют следующие аппараты: питающий элемент, светорегулятор, непосредственно, сама лента. Если планируется монтаж полицветного источника света, добавляется еще и контроллер.

    В каждом из случаев необходимо тщательно подбирать блок питания и диммер 12В. В случае, когда мощность подключенных осветительных приборов превосходит значение данного параметра питающего элемента, в схему добавляется усилитель. Ленточные приборы обычно предлагаются в бобинах, которые вмещают полосу длиной 5 м.

    Чтобы получить отрезок более короткий, можно разрезать ленту, для чего на корпусе предусмотрены специальные насечки. А с целью подключения намного более длинной полосы (например, несколько лент длиной до 5 м каждая), используют параллельное подключение ленточных приборов.

    Причем рекомендуется использовать отдельный блок питания 12В для каждой из таких полос. Пример схемы с диммером:

    Как выбрать диммер для светодиодной ленты или сделать своими руками

    На рисунке показан блок питания 12В, соединенный последовательно со светорегулятором, к которому уже подключена диммируемая светодиодная лента. Такой вариант подсветки не требует сложных знаний и большого опыта в подобных работах, поэтому его можно легко собрать расположить в нужном месте своими руками.

    Разбираем все за и против

    Основные плюсы установки диммера вместе со светодиодными лентами:

    • удобство эксплуатации подсветки, в особенности, когда управление осуществляется пультом;
    • более широкие возможности, так как вместо монтажа нескольких осветительных приборов с разным уровнем интенсивности освещения можно установить полоску на базе диодов, которая при необходимости будет служить ярким или приглушенным светом;
    • несложный монтаж, благодаря чему лента сравнительно быстро устанавливается своими руками.

    Об особенностях использования различных видов светорегуляторов уже шла речь выше.

    Но у импульсных исполнений имеется одна особенность, которая негативно влияет не только на восприятие освещения, но еще и на самочувствие (повышенная утомляемость, головная боль, снижение работоспособности и прочее).

    Это объясняется тем, что некоторые модели (чаще всего это более дешевые исполнения) импульсных регуляторов характеризуются мерцанием, интенсивность которого в большей мере ощущается на минимальных уровнях яркости свечения.

    Но сегодня предлагаются микроконтроллеры, способные работать в аналоговом и в импульсном режиме, что решает данную проблему.

    Таким образом, при выборе диммера необходимо руководствоваться уровнем его мощности. Важно, чтобы значение данного параметра соответствовало подаваемой на прибор нагрузке. В точности также подбирается и блок питания.

    Необходимо учесть способ управления (пультом, настенным регулятором и прочее), а также возможность выполнить монтаж своими руками. Светодиодная лента монохромная и цветная подключается к светорегулятору сходным образом. Но в случае с полицветным исполнением будет возможность не только менять интенсивность светового потока, но еще и включать разные режимы свечения. Эти действия выполняются специальным пультом.

    ДИММЕР ДЛЯ СВЕТОДИОДОВ 12В

       Эта статья была найдена на сайте soloelectronica.net, и кому-то из владельцев домов со светодиодным освещением, окажется полезной. Недавно установил для местной подсветки светодиодные ленты-самоклейки на 12V, но проблема возникла в том, что яркость слишком велика, как для простой подсветки - лишний расход энергии. Свет действительно был очень яркий и резкий, если взглянуть на него прямо, поэтому решил, что лучшим решением будет поставить диммер (dimmer). Купить диммер для светодиодов на 12V конечно можно, в продаже есть по 20 долларов, но так как его схема на самом деле довольно проста, решил сделать свою собственную разработку, которую здесь и представляю. При создании электросхемы диммера хотел сделать его попроще, по возможности без экзотических компонентов, а таких деталей, которые были бы дешевле.

    Принципиальная схема универсального LED диммера

    Рисунок печатных плат LED диммера

       Рисунок платы можно скачать в архиве. Схема питается от напряжения БП 12V с разъема CN2, этот разъем стандартный, с которым не будет никаких проблем подключить к специальному блоку питания, которые существуют на рынке. Светодиод D1 - это индикатор поступления питания и работы устройства.

    ДИММЕР ДЛЯ СВЕТОДИОДОВ - принцип работы

       Принципиальная схема имеет несколько частей - это генератор с регулируемой шириной импульсов ШИМ, драйвер, и усилитель мощности с MOS-FET транзистором. Максимальная мощность нагрузки может составлять более 200 ватт, так как транзистор RFP50N06 держит ток до 50 ампер.

    ДИММЕР ДЛЯ СВЕТОДИОДОВ - схема

       Детали для сборки схемы диммера не дефицитные, они есть в продаже, это касается и таких радиоэлементов, как микросхемы CD40106BE и TL081, полевые транзисторы RFP50N06 и BS170. При необходимости замены смотрите даташиты и подбирайте аналоги.

    ДИММЕР ДЛЯ СВЕТОДИОДОВ своими руками

    Видео наглядной работы регулятора яркости светодиода

    Варианты использования диммера

    Варианты использования диммера 12в

    Варианты использования диммера для лед лент

       Данной схемой можно управлять яркостью как мощных, до 100 ватт, светодиодов, ламп накаливания на 12 вольт, так и LED лентами с максимальной длинной до 20 метров, при потреблении тока 1 ампер на метр. Транзистор не забудьте поставить на радиатор средних размеров.

       Форум по питанию различных светодиодов

       Светодиоды

    схема для подключения устройства своими руками

    Светодиодная лента сегодня широко используется в качестве основного или дополнительного освещения, элемента интерьера и в прочих целях.

    Ну а диммер для светодиодной ленты позволяет легко управлять ею. Поэтому узнать о нем более подробно будет не лишним.

    ...

    Вконтакте

    Facebook

    Twitter

    Google+

    Мой мир

    Что такое диммер для светодиодной ленты и какую функцию он выполняет

    Диммер – это специальный регулятор для светодиодной ленты, с помощью которого ее можно включать, выключать, а также изменять интенсивность освещения. Встречаются модели нескольких типов управления, что позволяет выбрать каждому потенциальному покупателю наиболее подходящий ему вариант.

    Главная функция диммера – регулирование яркости. Однако это приводит к появлению дополнительной, но весьма приятной функции – экономии. Работая в полную силу, светодиодная лента тратит значительно больше энергии, чем при работе вполсилы. Так что используя диммер для светодиодной ленты с пультом, можно заметно сократить расходы.

    Принцип работы диммера для светодиодной ленты

    Основной элемент, используемый при создании светодиодной ленты, – светодиод. Это специальное устройство, имеющее нелинейную ВАХ (вольт-амперную характеристику).

    Запитывать его непосредственно от источника питания нельзя – электродвижущая сила значительно ниже, чем порог открывания диода. Так что подключение ленты к розетке приведет к ее моментальному перегоранию.

    Чтобы этого не произошло, приходится использовать специальные ограничители тока – привычные многим людям блоки питания. Их мощность может составлять 12 или 24 вольта.

    Но у такого решения есть серьезный минус – впустую тратится большое количество мощности. Именно для того, чтобы компенсировать их, приходится использовать специальный низковольтный источник. Благодаря ему может подаваться ток нужной мощности без перерасхода энергии. Это устройство и называется диммером.

    Обратите внимание! Выбирая диммер, убедитесь, что его мощность соответствует мощности светодиодной ленты. Иначе светодиодная лента может перегореть или не работать из-за низкой мощности в сети.

    При его использовании можно добиться лучшего результата. Светодиоды получают требуемое питание и точно не выйдут из строя. А благодаря сравнительно простому устройству блока управления светодиодной лентой его стоимость достаточно низка, чтобы такая покупка не слишком увеличила бюджет, выделенный на освещение.

    Типы диммеров для светодиодных лент

    Благодаря обилию специального оборудования, которое сегодня можно увидеть в продаже, каждый пользователь без труда сможет выбрать именно такое управление яркостью светодиодной ленты, которое станет для него оптимальным решением. Поэтому будет не лишним узнать про основные виды управления.

    Наиболее распространены следующие способы управления:

    • сенсорный пульт;
    • кнопочный пульт;
    • встроенная сенсорная панель;
    • управление через Wi-Fi при помощи телефона.

    Расскажем об этих способах более подробно.

    С сенсорным пультом

    Изящное и современное решение. Пульт имеет совсем небольшие размеры и приятный внешний вид. Работать с ним очень просто и легко – нажимая на определенные точки корпуса, можно выполнять регулировку яркости светодиодной ленты, а также включать и выключать ее.

    Чтобы включить или выключить освещение, нужно просто коротко нажимать на пульт. Желаете изменить яркость? Тогда нужно просто прижать палец к корпусу и убрать его, когда мощность освещения станет такой, какая вам нужна.

    Принцип использования прост – если вы приложили палец к корпусу сразу после включения, то яркость будет уменьшаться. При повторном прикладывании в помещении станет более темно.

    С кнопочным пультом

    Это решение является самым бюджетным и простым в освоении. При этом он является более функциональным, чем рассмотренный выше вариант. Кнопочный пульт имеет несколько кнопок, используя которые можно выполнить любые действия – от включения/выключения и регулировки мощности до выбора подходящего режима из имеющихся.

    Встраиваемые сенсорные панели

    Более дорогое решение, зато в большинстве случаев куда более функциональное. Сенсорная панель встраивается в самом удобном месте. Функциональность во многом зависит от модели. Самые дешевые варианты позволяют только выполнять регулировку яркости светодиодной ленты, а также включать и выключать ее.

    Но также в продаже встречаются и куда более интересные решения. К примеру, если устройство имеет таймер, можно легко запрограммировать время включения, изменения интенсивности освещения и выключения светодиодной ленты. Кроме того, можно создать любой алгоритм из серии вспышек и отключения.

    Работать с встраиваемой сенсорной панелью несложно – достаточно прочитать инструкцию, а в некоторых случаях просто внимательно изучить интерфейс устройства. Так что она станет лучшим приобретением, если вам нужно оригинально оформить помещение или же какой-то участок на улице.

    С управлением по Wi-Fi с телефона

    Самый дорогой вариант из рассматриваемых. Зато его функциональность поразит даже самого придирчивого покупателя. Это не простой диммер с пультом, при помощи которого можно только включить и выключить светодиодную ленту.

    Установив на телефон специальное приложение, пользователь может создавать любые по сложности алгоритмы. Например, включать и выключать освещение, изменять яркость, выбирать нужные цвета, составлять серии вспышек, а также многое другое.

    При необходимости можно вводить настройку как для определенного цвета (синего, красного, белого и зеленого), так и для всех вместе. Немаловажно, что для использования подойдет любой смартфон или же планшет, работающий с операционной системой Android. Простой и тщательно проработанный дизайн позволит в полной мере использовать весь функционал диммера даже людям, которые не слишком хорошо разбираются в современной технике.

    Типы диммеров по управлению напряжением

    Говоря про подобное оборудование, стоит отметить, что диммирование светодиодной ленты может выполняться разными способами.

    Здесь может быть два варианта:

    1. Управление силой тока путем изменения нагрузки. Они появились значительно раньше, поэтому такой вариант можно считать проверенным и надежным. Но в последнее время он используется все реже – в первую очередь из-за невозможности использования при низком напряжении.
    2. Управление с использованием широтно-импульсной модуляции. Более сложный, но в то же время востребованный вариант. Такие диммеры отличаются компактностью и функциональностью. Поэтому чаще всего клиенты отдают предпочтение именно им. Они станут удачным выбором как для использования в общественных местах, так и в жилых помещениях.

    Это самые распространенные на сегодняшний день варианты. Конечно, находятся мастера, способные изготовить диммер для светодиодной ленты своими руками, используя при этом весьма интересные и неожиданные решения. Однако такое оборудование встречается крайне редко, так что его обычно не принимают во внимание.

    Соответствие диммера по типу ленты

    Чтобы ответить, как выбрать диммер для светодиодной ленты, надо точно знать, какая именно лента используется. В продаже имеются одноканальные диммеры и многоканальные. Те и другие были созданы специально для соответствующих лент.

    Одноканальная имеет всего один цвет, чаще всего белый. Стоит она дешевле, поэтому часто находит применение в самых разных областях, начиная с оформления площадей и общественных зданий, заканчивая использованием в качестве дополнительного освещения в квартирах и подсветки аквариумов. Конечно, для нее нужен одноканальный контроллер – диммер для светодиодной ленты.

    Многоканальные ленты имеют более высокую стоимость, зато они гораздо интереснее. Ведь у них имеется целых четыре цвета: красный, зеленый, синий и белый. Благодаря этому они применяются значительно чаще, в первую очередь при украшении в помещениях и на улице. Но и здесь присутствует определенное деление.

    Например, двухканальный диммер используется с люминофорными лентами, в которых мощный светодиод синего цвета сочетается со специальным желтым слоем. Трехканальный диммер подходит для лент с классическими цветами RGB – при их одновременном включении получается белый цвет.

    Преимущества и недостатки ШИМ-регуляторов

    Любое техническое решение имеет свои плюсы и минусы. Причем о вторых знать даже важнее, чем о первых, чтобы впоследствии не пришлось сожалеть о неудачно потраченных деньгах. Поэтому расскажем максимально подробно об обеих сторонах медали.

    Начнем с основных достоинств:

    • Простота. Безусловно, это является главным преимуществом такого решения. Схема устройства максимально проста, что обуславливает не только высокую надежность, но и доступную стоимость.
    • Возможность регулировки яркости в широком диапазоне. Это дает возможность создавать сложнейшие алгоритмы работы, поражая всех зрителей роскошным зрелищем.
    • Удержание тока на постоянном уровне. Это крайне важно. Ведь светодиоды долговечны и надежны, способны выдерживать тряску, удары и серьезные механические нагрузки. Но скачки напряжения быстро выводят их из строя. При использовании ШИМ-регулятора риск поломки снижается до минимума.

    К сожалению, имеется и недостаток. При интенсивном использовании ресурс светодиодной ленты заканчивается довольно быстро – со временем появляется мерцание, которое легко воспринять невооруженным глазом. Особенно заметно оно при работе с малой яркостью.

    Схема подключения диммера

    Прежде чем приступить к работе, крайне важно выбрать оптимальную схему подключения диммера для светодиодной ленты. Здесь может быть много различных вариантов:
    • стандартное;
    • с выключателем;
    • с двойным контролем.

    Конечно, первый вариант является самым простым. Нужно поставить диммер на место выключателя, который использовался раньше. Достаточно отвести фазу к разрыву, а ноль с заземлением подключить к ленте. В случаях, когда используется стандартная проводка без заземления, работа выполняется еще проще.

    Важно! Выполняя любые действия с электропроводкой в квартире или любом другом помещении, не забудьте отключить питание. Пренебрежение этим правилом может иметь самые печальные последствия.

    Диммер вместе с выключателем для светодиодной ленты используется в быту чаще всего в спальнях. Сам выключатель располагается возле двери – можно включить или выключить свет, входя или выходя из помещения.

    Диммер же располагается обычно возле кровати – протянув руку, можно увеличить или снизить яркость, а при желании полностью отключить освещение. Справиться с такой работой значительно сложнее – придется штробить стену, чтобы подключить в сеть два элемента, расположенные на приличном расстоянии друг от друга. Выполняется работа так же, как в случае, рассмотренном выше, но теперь между фазой и выключателем будет два элемента, а не один.

    Двойной контроль удобен в проходных комнатах. Тогда, входя и выходя из любого помещения, можно включать и выключать свет.

    Как подключить диммер своими руками

    На самом деле подключение диммера к светодиодной ленте – довольно простая работа. Имея обычные инструменты, даже любитель без труда справится с нею. Распишем все действия поэтапно:

    1. Обесточить проводку.
    2. Установить в специально подготовленное углубление монтажную коробку.
    3. Закрепить на соответствующих клеммах корпуса жилы.
    4. Вставить в штробу корпус.
    5. Расслабить боковые винты – прижимные лапки упрутся в стенки коробки.
    6. Установить декоративную рамку, затянуть гайку, вставить колесо на место.

    Работа завершена. Осталось только включить электричество и проверить, вся ли работа сделана достаточно качественно.

    Полезное видео: подключаем диммер к светодиодной ленте

    Теперь вы знаете все о назначении диммеров, их характеристиках, видах и способах установки. Надеемся, что советы, данные в ней, окажутся для вас полезными.

    виды, способы управления и схемы подключения

    Диммер для светодиодной ленты представляет собой электротехническое устройство, сочетающее в едином корпусе выключатель и светорегулятор, устанавливаемое в цепь управления светодиодной лентой. Его работа основывается на плавной регулировке, принцип реостата, уровня напряжения подаваемого в цепь освещения. За счет этого производится регулировка яркости освещения от 0 до 100 %. Устанавливается и подключается к сети диммер одинаково с выключателем.

    Некоторые производители монтируют в микросхему диммера дроссель, при помощи которого можно отсечь помехи и шумы, создаваемые во время работы.

    Схема диммера для светодиодной лентыСхема диммера для светодиодной ленты

    Виды и особенности управления светорегуляторов

    По конструкционным особенностям их можно разделить на такие варианты:

    • модульные — приборы такого типа монтируются в распределительных шкафах;
    • моноблочные — устанавливаются в монтажную коробку вместо выключателя.

    По способу управления системой освещения диммеры делятся на:

    1. Прибор с отдельной кнопкой включения света и колесом для регулировки освещенности.
    2. Сенсорные. Регулировка яркости светодиодной ленты производится прикосновением к сенсорам на панели либо с помощью пульта ДУ.
    3. С ручкой на поворотно-нажимном механизме. Включение осуществляется нажатием на орган управления, а установка необходимого уровня освещенности — поворотом в ту или иную сторону.
    4. Поворотный. Практически такой же, но имеет отличие в том, что включение и регулирование производится поворотом ручки.
    5. Устройства с клавишами. Изменение уровня освещенности достигается путем нажатия на клавишу.
    6. Дистанционные. Управляются при помощи пультов дистанционного управления.
    7. Акустические. Приводятся в действие при помощи хлопков или команд, подаваемых голосом.
    8. Многоканальные приборы. Помогают управлять освещением сразу в нескольких точках помещения. Например, при необходимости выделить какие-либо участки комнаты путем добавления уровня освещения и одновременно понизить яркость на других. Как правило, оснащаются беспроводным или дистанционным управлением через ДУ или при помощи телефона.

    Дистанционный диммер с сенсорным пультом управленияДистанционный диммер с сенсорным пультом управления

    к содержанию ↑

    Принцип действия широтно-импульсных модуляторов

    ШИМ — метод воздействия на управляемую сеть путем изменения количества мощности, подаваемой к последней. Принцип действия заключается в регулировании длительности импульсов при их постоянной частоте. Широтно-импульсная модуляция может быть двоичной, троичной, цифровой, аналоговой.

    Использование ШИМ дает возможность значительного повышения КПД электропреобразователей. С применением широтно-импульсной модуляции управляются однотактные, двухтактные, полумостовые, мостовые, обратно и прямоходные импульсные преобразователи.

    Например, ШИМ активно используется в производстве электроники, такой как ЖК-экраны, дисплеи телефонов и ноутбуков для регулирования яркости свечения.

    Регулировка яркости на основе широтно-импульсной модуляцииРегулировка яркости на основе широтно-импульсной модуляции

    к содержанию ↑

    Схема подключения

    Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

    Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

    1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
    2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
    3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
    4. По окончании монтажа проверяют работоспособность собранной схемы.

    Подключение одноцветной ленты через ШИМ диммерПодключение одноцветной ленты через ШИМ диммер

    к содержанию ↑

    Одноцветная

    Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

    Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать.

    Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

    1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
    2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

    Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент.

    к содержанию ↑

    RGB

    Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты. Важно учитывать мощность контроллера при подборе количества RGB-лент.

    Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

    • R (red) — красный провод;
    • G (green) — зеленый проводник;
    • B (blue) — синий провод;
    • V+ — желтый общий провод.

    Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

    Схема подключения RGB-лентыСхема подключения RGB-ленты

    к содержанию ↑

    Преимущества и недостатки

    Преимущества диммеров:

    1. Установка необходимого уровня освещенности в помещении в зависимости от требований ситуации.
    2. Возможность регулирования количества электроэнергии, потребляемой системой освещения.

    Недостатки диммеров:

    1. Диммеры крайне «нежны» в плане перегрева. Обладают таким свойством, так как основаны на микросхеме. Перед покупкой необходимо знать, какой мощностью должен управлять светорегулятор.
    2. Диммер требователен и значению минимальной нагрузки. Если значения, указанные на корпусе, будут ниже, устройство очень скоро выйдет из строя.
    3. Многие все еще используют и вряд ли скоро расстанутся с люминесцентными и энергосберегающими лампами. А они, как предупреждают производители оных, либо не поддаются регулировке вовсе, либо регулируются, но это значительно снижает их срок эксплуатации.
    к содержанию ↑

    Диммер на микросхеме своими руками

    Самостоятельно сборку диммера можно сделать на простой односторонней печатной плате из фольгированного текстолита. Схему печатных проводников и монтажа можно найти ниже.

    Схема диммера на микросхемеСхема диммера на микросхеме

    Последовательность сборки:

    1. Для начала необходимо установить разъем для монтажа внешних цепей.
    2. Следующим компонентом будут резисторы и конденсаторы.
    3. Диоды и микросхему необходимо припаивать перед тем как устанавливать полевой транзистор.

    После окончания пайки нужно в обязательном порядке убрать перемычку на выходном контакте транзистора, обезопасив собранное устройство от сгорания.

    Готовое устройство можно разместить в любом удобном корпусе с отверстием для кабеля и переменным резистором R1. При изменении положения ручки последнего будет меняться частота импульсов, которая колеблется от 5 до 100 %, а степень освещенности помещения — около 20 раз соответственно.

    Абсолютно не важно, диммер какой фирмы и по какой стоимости решите приобрести или собрать его самостоятельно. Самое главное — необходимо соблюдать элементарные правила безопасности при монтаже. Удар электрическим током, даже кратковременный и незначительный, может стоить жизни.

    Что касается долговечности службы системы освещения с диммером, тут многое будет зависеть от точности и правильности расчетов нагрузок и подбора подходящего по параметрам оборудования. Удобство использования того или иного варианта управления можно определить в магазине электротоваров и подобрать наиболее подходящий диммер. Например, с голосовым управлением, чтобы даже не пришлось прикасаться к органам управления.

    Диммер для светодиодной ленты: виды, способы управления и схемы подключения

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
