Что это за регулятор такой волшебный?

Диммер для светодиодной ленты (он же светорегулятор) используется для регулировки яркости светодиодного освещения за счет изменения подаваемого напряжения или тока (в зависимости от способа). С его помощью можно в любой момент «приглушить» свет в помещении или сделать его очень ярким буквально одним нажатием кнопки.

Регулятор позволяет продлить срок службы светодиодной ленты, поскольку снижение интенсивности светового потока не дает светодиодам перегреваться, а ведь именно перегрев негативно влияет на продолжительность работы любых led-светильников.

Диммеры, используемые для ламп накаливания (статья про диммеры для led-ламп), не подходят для светодиодных лент из-за разного принципа работы.

Любой диммер подключается между самим светильником (лентой) и блоком питания. При этом нужно обязательно учитывать номинальное напряжение прибора – если блок питания рассчитан на 24в (или любое другое напряжение), с ним нельзя использовать диммер на 12в.

Кстати, самыми «популярными» в быту и наиболее широко используемыми считаются диммеры на 12 вольт, именно они используются для регулировки яркости светодиодных лент.

По способу управления диммеры подразделяются на:

  • Поворотные – самая простая модель, ничего лишнего. Регулировка яркости освещения производится путем поворота ручки.
  • Поворотно-нажимные – включаются нажатием на ручку, яркость регулируется ее вращением.
  • Клавишные – внешне напоминают обычный выключатель. Простое нажатие включает свет, удержание кнопки регулирует яркость.
  • Сенсорные диммеры не имеют в своей конструкции движущихся деталей, вместо них установлена сенсорная панель. В остальном принцип действия такого прибора особо ничем не отличается от более простых моделей.

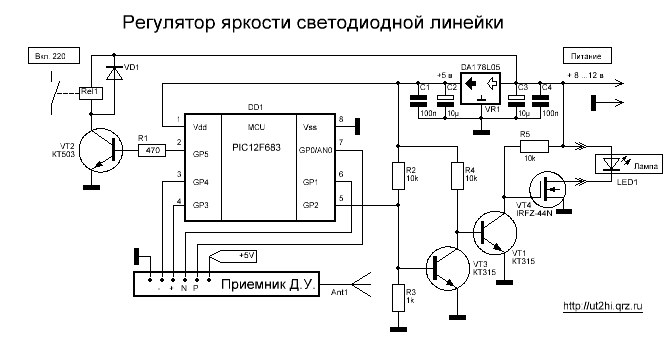

  • С дистанционным управлением – регулировка осуществляется при помощи пульта.

Практически все регуляторы просты и удобны в эксплуатации, не имеют серьезных недостатков, но как  и многие электроприборы, не выносят перегрева и скачков напряжения в сети. Некоторые старые модели могут создавать электромагнитные помехи, в том числе мешать работе радио (у современных светорегуляторов этого недостатка нет).

Виды

Разновидностей диммеров выпускается великое множество. При желании такое устройство можно подобрать под любые задачи и потребности. В этой статье мы коротко расскажем лишь о некоторых популярных видах.

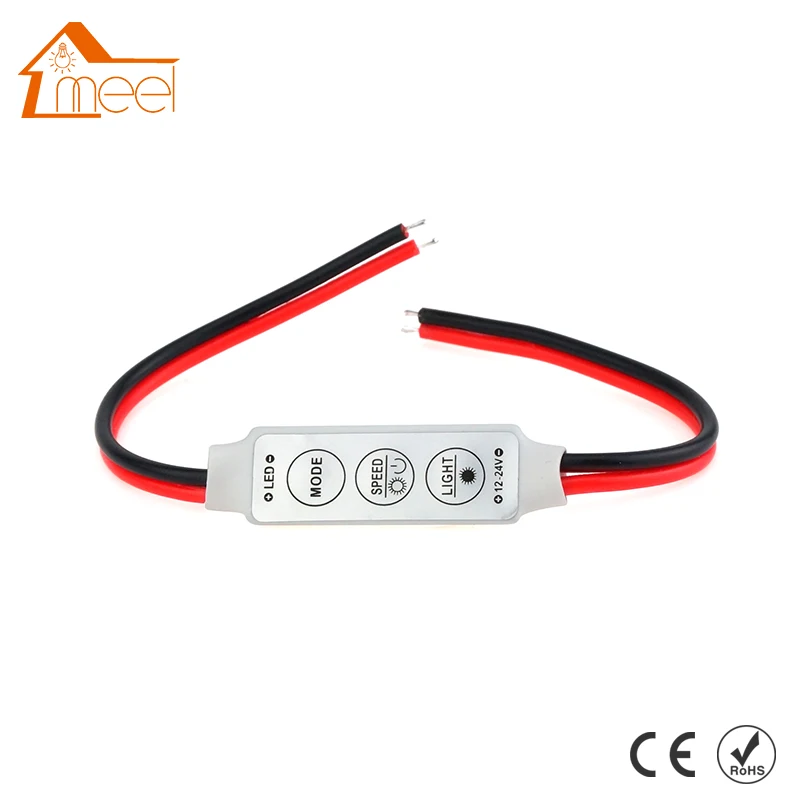

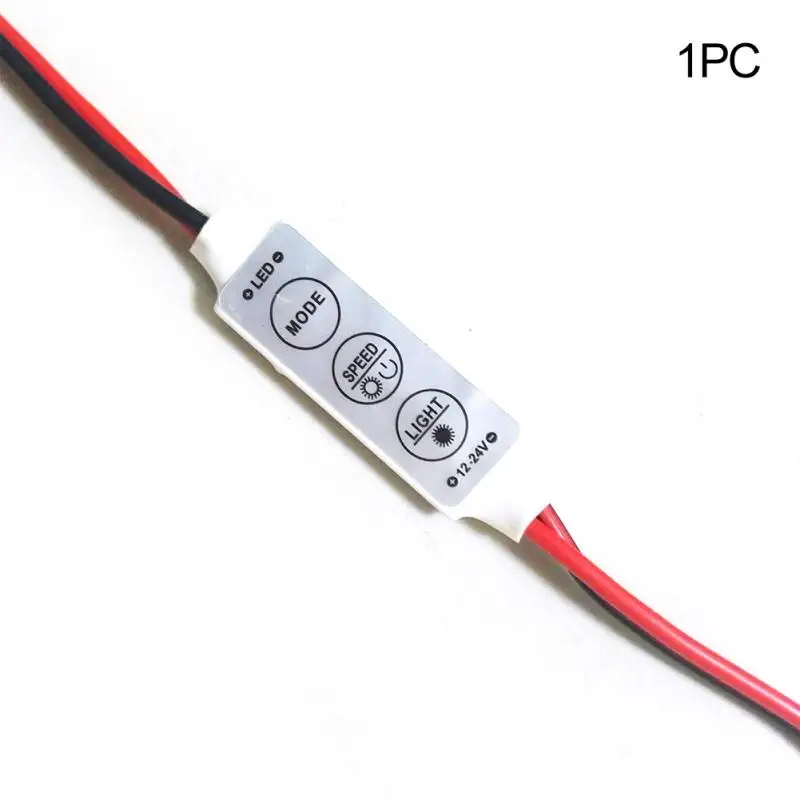

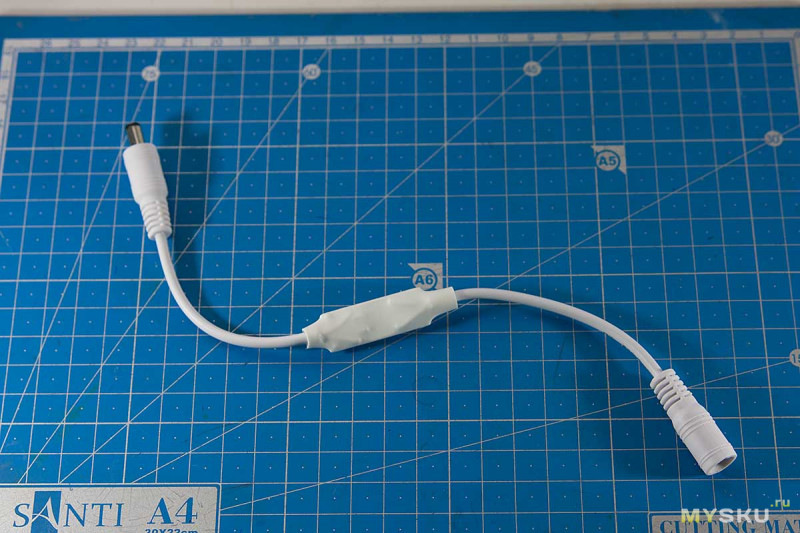

  1. Мини-диммеры отличаются компактными размерами и небольшим весом. При этом могут быть с кнопочным, сенсорным или дистанционным управлением.
  2. Диммеры с аудио-входом позволяют не просто регулировать яркость света, но даже создавать эффект цветомузыки в автоматическом режиме.
  3. Диммеры для rgb-ленты. Rgb-лента отличается от обычной (монохромной) светодиодной «многоцветностью», то есть, такая лента содержит красные (red), зеленые (green) и синие (blue) диоды, что позволяет создавать различные цветовые эффекты. Ниже приводится простейшая схема подключения rgb-ленты к сети 220 вольт.
Внешний видСхема подключения

Видео

На видео интересный пример работы свето регулятора с аудио-входом. Реализована цветомузыка из светодиодной ленты RGB. Лента меняет цвета и уровень свечения в такт музыке.

Кстати: в обоих вышеописанных случаях применяются диммеры с контроллерами ( микроконтроллерами). Сам по себе диммер не способен работать по определенной программе – он служит только для изменения яркости диодов. Чтобы «заставить» светорегулятор менять яркость в соответствии с заданной схемой, применяются rgb и аудио — контроллеры.

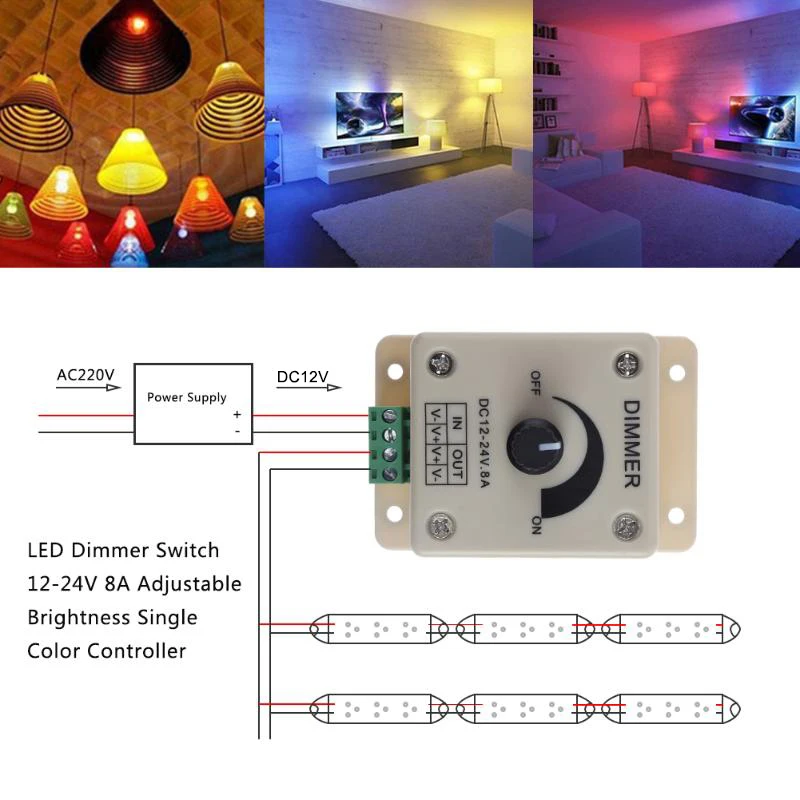

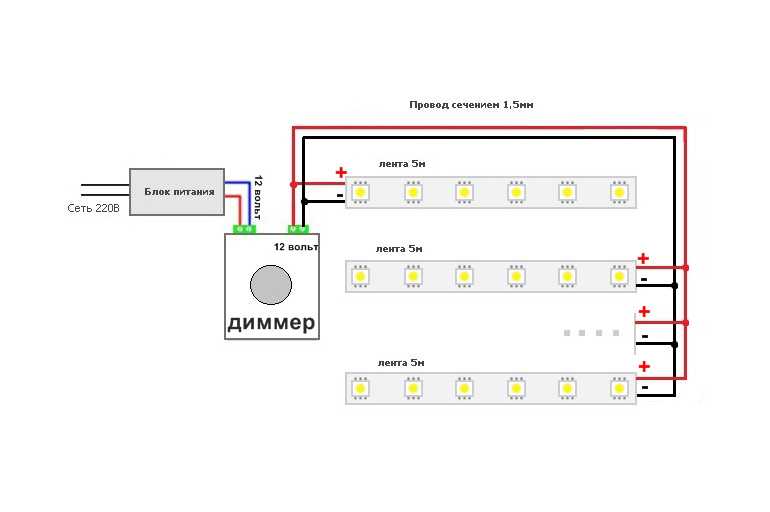

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Диммер на микросхеме своими руками

Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.

Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.

Как сделать диммер на 220 и 12 В: схемы, видео, инструкция

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, это как правило, от 20% до 100%. Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 В и 220 В своими руками.

  • На симисторе
  • На тиристорах
  • Конденсаторный светорегулятор
  • На микросхеме

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка. Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается конденсатор, тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике. Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

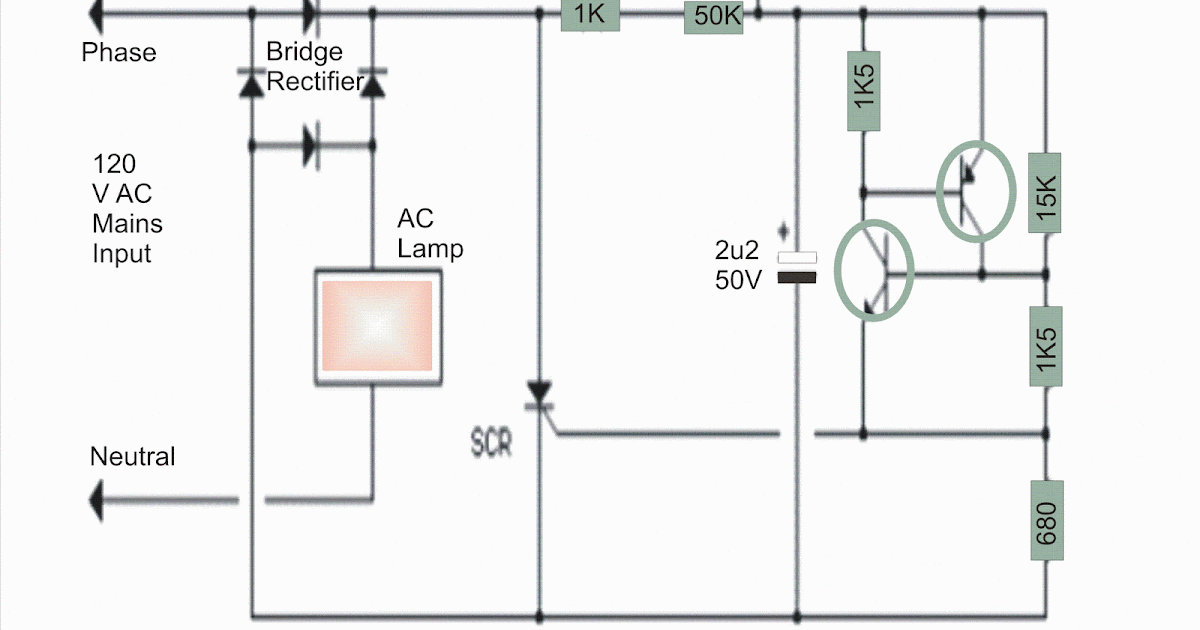

Вы можете не покупать симистор, а сделать простой светорегулятор на тиристорах, которые можно легко достать из старой неработающей аппаратуры и плат, по типу телевизоров, магнитофонов и т. д. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод тиристора V1. Ключ открывается, пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2 и конденсатора С2, который заряжается через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркости ламп накаливания, а также для регулирования скорости вращения вентилятора вытяжки, можно сделать приставку для паяльника и регулировать таким образом температуру его жала для улучшения качества пайки.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами из-за особенностей их работы.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Будет интересно прочитать:

  • Светодиодный прожектор своими руками
  • Ремонт диммера в домашних условиях
  • Как меньше платить за свет

Простой диммер для светодиодной ленты | Hackaday.io

Аналоговый ШИМ-диммер старой школы

Детали

Когда-то в рекламе я получил несколько светодиодных индикаторов USB-порта примерно за доллар. Они удивительно яркие, демонстрируя, насколько эффективность светодиодов улучшилась с течением времени. Я видел, что на eBay светодиодные ленты стоят около доллара за метр, так что они тоже сильно подешевели. Лента содержит светодиоды SMD, сгруппированные по 3 с токоограничивающим резистором в каждой группе. Напряжение на шине 12В. В спецификациях указано, что они потребляют 4,8 Вт/м, что означает 400 мА. Поскольку имеется 20 групп/м, это означает, что светодиоды работают при токе 20 мА. Регулировка яркости осуществляется широтно-импульсной модуляцией. Полосу можно разрезать по длине между группами.

Их не следует путать со светодиодными рождественскими украшениями. Они намного ярче и предназначены для светодиодного освещения. Они бывают разных цветов, плюс теплый и холодный белый. Цветные предназначены для эффектов или для смешивания RGB для получения желаемых цветов. Я выбрал 5 метров холодного белого цвета, чтобы осветить кухонный стол.

Для управления яркостью светодиодной ленты я выбрал олдскульный ШИМ-генератор на основе почтенного таймера 555. Почему? Основная причина — память. Положение потенциометра запоминает уровень, на котором вы его оставили перед выключением. Если я использую MCU, мне нужно будет сохранить уровень в энергонезависимой памяти при выключении питания.

Конечно, если бы я управлял несколькими полосами, хотел эффекты рампы или более сложные функции, то MCU был бы уместен. Я бы использовал поворотный энкодер для генерации цифровых импульсов для увеличения или уменьшения уровня и использовал нажимной переключатель для выбора полосы, таким образом, не нужно было бы преобразовывать аналоговый сигнал в цифровой. Я бы наверное еще приделал дисплей для индикации выбранной полосы и настройки яркости. Это будет простой проект MCU, и почти любой MCU справится с этой задачей.

Я хотел, чтобы частота была примерно постоянной для всех уровней. Я нашел умную схему здесь. Он использует таймер 555 в нестабильном режиме. Я немного изменил и перерисовал схему в Kicad, чтобы избежать каких-либо проблем с авторскими правами при размещении исходного изображения.

Пути заряда и разряда проходят через управляющие диоды к обеим сторонам движка потенциометра. Поскольку период пропорционален сумме сопротивлений на каждой стороне дворника, которые в сумме составляют общее сопротивление дорожки, период и, следовательно, частота примерно постоянны во всех положениях дворника.

Выбранные значения заставляют нестабильно работать на частоте около 1,3 кГц, достаточно высокой, чтобы не генерировать видимого мерцания. Силовой диод и конденсатор, а также шунтирующий конденсатор необходимы для предотвращения влияния помех источника питания, возникающих при переключении больших токов, на точку запуска 555. В более раннем прототипе их отсутствие приводило к преждевременному включению 555 на низких уровнях, из-за чего было невозможно полностью затемнить полосу, хотя это работало только на пилотном светодиоде. Пилотный светодиод и токоограничивающий резистор не являются обязательными; они для отладки.

Генератор ШИМ питает модуль переключателя питания CMOS, предназначенный для таких приложений, и стоит около доллара на eBay. Этот крошечный коммутационный модуль выдерживает колоссальные 15 А, что намного превышает потребности 5 м светодиодов, которым требуется всего 2 А. Мощный КМОП-транзистор имеет низкое сопротивление, поэтому практически не выделяется тепло. Это почти идеальные переключатели.

Если вы предпочитаете самостоятельно сворачивать силовые выключатели, возможно, потому что у вас под рукой есть силовые транзисторы, попробуйте эту страницу. В нем говорится о полосах RGB, но принципы те же.

12 В можно получить из различных источников. У меня есть блоки питания для внешних жестких дисков, которые подходят. Подойдет и старый блок питания от ПК.

Детали монтажа светодиодов зависят от моей ситуации, поэтому я объявляю этот проект завершенным.

ШИМ-генератор.pdf

Схема генератора ШИМ с использованием 555

Adobe Portable Document Format — 20,46 КБ — 02.01.2019 в 13:55

Предварительный просмотр Скачать
  • 1 × 555 ИК 555 таймер
  • 1 × Линейный потенциометр 10 кОм Потенциометр
  • 1 × диод 1N4001 Диод
  • 1 × конденсатор 0,1 мкФ Конденсатор
  • 2 × диод 1N4148 Кремниевый сигнальный диод

Посмотреть все 11 компонентов

Нравится этот проект?

Делиться

Как приглушить светодиодную ленту? (Ultra Dimmable Guide)-Lightstec

Во многих проектах освещения требуется функция затемнения.

Поэтому, когда мы используем светодиодную ленту, нам нужно подумать о светодиодной ленте с регулируемой яркостью , источнике питания с регулируемой яркостью, контроллере с регулируемой яркостью и диммере .

Этот пост покажет вам, сколько способов мы можем уменьшить яркость светодиодной ленты. И как использовать диммер с диммируемым контроллером/драйвером, чтобы затемнить светодиодную ленту.

1, какая светодиодная лента может затемняться?

Некоторые клиенты спросят: «Это ваша лента с регулируемой яркостью?» Это свет в вашем шкафу с регулируемой яркостью? В этом посте мы просто поговорим о диммировании светодиодов постоянным напряжением. DC12V и DC24V. Но диммирование светодиодов постоянного тока происходит точно так же. Отличается только диммируемый драйвер.

Когда вы затемняете светодиодную ленту, вы должны знать, что светодиодная лента находится в постоянном напряжении. Теперь большинство диммируемых драйверов и контроллеров управляют выходным напряжением. Когда выходное напряжение падает, светодиодное освещение тускнеет.

1.1 Все ли светодиодные ленты диммируются?

Некоторые светодиодные ленты с постоянным током загораются при падении входного напряжения, ток остается прежним. Тогда значит это не может померкнуть.

2, сколько способов я могу затемнить светодиодную ленту? какой диммер я могу использовать, чтобы затемнить мою светодиодную ленту?

Есть несколько способов уменьшить яркость светодиодной ленты.

Мы можем использовать диммируемый контроллер. Это включает в себя контроллер с регулируемой яркостью RF, встроенный контроллер с регулируемой яркостью, контроллер с регулируемой яркостью RF.

Регулируемый источник питания. Это включает в себя источник питания для светодиодов Triac с регулируемой яркостью, источник питания с регулируемой яркостью 0/1-10 В, источник питания для светодиодов с регулируемой яркостью Dali.

Система светодиодного контроллера DMX512.

Контроллер приложения для мобильного телефона

3.

Как использовать диммируемый контроллер для затемнения диммируемой светодиодной ленты?

3.1 Радиочастотный регулятор яркости

Радиочастотный регулятор яркости Другое название — беспроводной регулятор яркости.

Во-первых, нам нужно посчитать, сколько светодиодных лент нам нужно подключить. Затем посчитайте общую мощность. Если мощность меньше мощности контроллера. Затем мы можем использовать один контроллер для подключения светодиодной ленты. Проводка как на следующем фото.

3.1.1 Как использовать диммируемый радиочастотный контроллер для регулировки яркости светодиодной ленты с регулируемой яркостью?

Видео: Как уменьшить яркость светодиодной ленты с помощью светодиодных контроллеров?

3.1.2 Как использовать радиочастотный диммируемый контроллер в больших проектах освещения?

Если вы используете его в большом проекте, вам нужно подключить много светодиодных лент. Затем вы можете использовать контроллер с регулируемой яркостью RF, работающий с повторителем мощности. Затем вы можете приглушить всю полосу света с помощью одного контроллера.

3.2 Контроллер с диммированием 0/1-10 В

Этот контроллер может принимать сигнал диммирования 0/1-10 В. Проводка следующая. Источник питания — 1-10 В контроллер-полоса света (и диммер подключаются к контроллеру).

3.2.1 Как использовать диммируемый контроллер 0/1-10 В для регулировки яркости светодиодной ленты с регулируемой яркостью?

3.3 Диммируемый контроллер WIFI

Теперь многие люди хотели бы использовать мобильные телефоны для управления освещением дома. Мы можем использовать контроллер WIFI.

3.3.1 Как использовать диммируемый контроллер WIFI, чтобы затемнить диммируемую светодиодную ленту?

3.4 Диммируемый контроллер DMX512

Система контроллера DMX512, используемая во многих проектах освещения. Это профессиональная система управления освещением. Он может контролировать независимо от изменения цвета RGB, изменения цвета RGBW. И его можно использовать для затемнения светодиодного света.

3.4.1 Как использовать диммируемый контроллер DMX512 для затемнения диммируемой светодиодной ленты?

Мы можем видеть на фото проводки ниже. Контроллер DMX подключает источник питания и светодиодную ленту. Мастер DMX подключает контроллер DMX и подает сигнал на контроллер DMX, после чего светодиодная лента может тускнеть.

3.5 Диммируемый контроллер DALI

Диммируемая система DALI — очень профессиональная система диммирования. Его можно использовать как систему DMX512. Он может программировать и затемнять различные разделы. У Philips есть много передовых контроллеров диммера сигнала.

3.5.1 Как использовать диммируемый контроллер DALI для диммирования светодиодной ленты?

4. Сколько блоков питания с регулируемой яркостью можно использовать для затемнения светодиодной ленты?

4.1 Симисторный источник питания для светодиодов с регулируемой яркостью

На рынке есть светодиодный источник питания с регулируемой яркостью Triac. Этот вход контроллера — AC110V ИЛИ AC220V. Выход — DC12V ИЛИ DC24V.

4.1.1Как подключить световую ленту к источнику питания с регулируемой яркостью Triac и диммеру Triac?

Проводка проста, входной провод необходим для подключения диммера симистора, а выход драйвера симистора — для подключения светодиодной ленты с регулируемой яркостью. Самое главное — мощность диммера должна быть такой же или больше, чем мощность драйвера симистора. И мощность светодиодной ленты не может превышать мощность драйвера.

Система диммирования Triac проста и удобна. Она используется только в небольшом проекте освещения. Вы видите по проводке. Мощность диммера является основным фактором. Теперь мощность диммера составляет около 200–500 Вт. мощность.

Видео: Как диммировать светодиодную ленту с диммируемым блоком питания Triac?

Блок питания для светодиодов с регулируемой яркостью 0/1–10 В представляет собой блок питания для светодиодов, который может принимать сигнал затемнения 0/1–10 В. Это то же самое, что и контроллер 0/1-10 В. Мы видим, что этот драйвер не зажигает контроллер. Вход контроллера 0-10В — DC12/24V. Но вход источника питания с регулируемой яркостью 0-10 В — AC9.0-220В. Удобнее, чем контроллер, и стоимость ниже, чем драйвер + контроллер.

4.2.1 Как подключить ленту с регулируемым источником питания 0-10 В и диммером 0-10 В?

Видео: Как уменьшить яркость светодиодной ленты с помощью регулируемого источника питания 0–10 В?

Блок питания для светодиодов Dali с регулируемой яркостью представляет собой блок питания для светодиодов, который может принимать сигнал затемнения DALI. И нужен диммер DALI. Некоторые из высококлассных проектов могут использовать компьютеры с системой управления DALI внутри. DALI может управлять каждым светодиодным светильником.

4.3.1 Как подключить ленту с регулируемым блоком питания Dali и диммером Dali?

Это наиболее распространенные способы диммирования светодиодов.
