С приходом летнего сезона все стремятся на дачу. Кто-то заниматься садово-огородными делами, кто-то отдыхать. Все любят водные процедуры именно на улице.

Материал посвящается тем, у кого еще нет душевой в саду или кто собирается переделать, перестроить действующий душ. Существует множество вариантов устройства летнего душа. Рассмотрим поэтапно, как сделать душ из поликарбоната своими руками.

Конструкция получилась основательная и даже монументальная, в некотором смысле. Это не просто душ, а душевая кабина, вернее, домик из поликарбоната. Несмотря на дороговизну такой постройки, сам подход к возведению достоин внимания.

Выбираем подходящее место и размечаем.

С помощью ручного бура делаем углубления (лунки) глубиной 50-80 см.

Рытье углублений под стойки

На дне каждой ямы делается песчано-гравийная подушка, высотой 10-15 см.

Устанавливаем пластиковые трубы и засыпаем бетонным раствором с щебнем.

Установка труб

Вокруг труб устраивается опалубка и обрезаются верхушки трубы.

Монтаж опалубки и обрезка труб

Снова готовим цементный раствор и заливаем пространство внутри опалубки и в самой трубе (раствор вперемешку со щебнем).

Заливка опалубки и труб бетоном

Устройство дренажной ямы для отвода воды из душа. Принцип прост – яма засыпается щебнем (гравием).

Рытье дренажной ямыЗасыпка дренажной ямы щебнем

Начинаем устройство каркаса для душа из поликарбоната.

Первый этап – каркас основания пола. Используется брус сечением 150х100

Устройство деревянного каркаса для душаУстройство деревянного каркаса под душ из поликарбонатаСоединение деревянного каркаса под душ из поликарбоната

Под брус подкладывается слой гидроизоляции.

Гидроизоляция под деревянные балки каркаса

Крепление каркаса к стойкам осуществляется с помощью дюбелей и длинных саморезов с шайбами.

Крепление каркасаКрепление каркаса — саморезы

Углы каркаса дополнительно скрепляем уголками.

Соединение углов каркаса уголками

Устанавливаем поперечную лагу и также закрепляем уголками.

Установка поперечной лаги каркаса

Сборка каркаса для поддона.

Сборка каркаса для душа из поликарбонатаСборка каркаса для душа и примерка поддона

По краю каркаса прикручиваем на саморезы брус 50х50

Сборка каркаса для пола

Зашиваем пол обрезной доской, толщиной 40 мм.

Сборка каркаса для пола душаОбшивка каркаса пола доской пола

Монтаж каркаса стен душа. Высота 2,5 метра.

Дополнительная рамка под двери.

Для жесткости конструкции устанавливаются диагональные перемычки из бруса.

Изготовление заготовок для двухскатной крыши.

Заготовки для крышиЗаготовки для крыши — стропила

Установка стропил.

Установка стропилУстройство крыши

Монтаж обрешетки под кровлю.

Обрешетка крыши

Крыша застилается гибкой черепицей.

Кровля крыши душа

Весь каркас пропитываем морилкой.

Обработка каркаса морилкой

Бухта (рулон) поликарбоната для душа. Длина 12 метров, толщина 4 мм.

Материал подготовлен для сайта www.moydomik.net

Крепление поликарбоната к каркасу.

Крепление поликарбонатаКрепление поликарбонатаКрепление поликарбоната к каркасуКрепление поликарбоната к каркасу (вид изнутри)

Специальные термошайбы для поликарбоната.

Термошайбы для поликарбоната

Обшиваем каркас поликарбонатом.

Обшивка каркаса душа поликарбонатомОбшивка каркаса душа поликарбонатомОбшивка каркаса душа поликарбонатом

Было решено все углы собрать с использованием прижимных планок.

Прижимные планки для поликарбонатаПрижимные планки по углам

Изготовление каркаса двери.

Каркас двери

Устройство сливной системы для воды.

Устройство слива для душаУстройство слива для душаУстройство слива для душа

Строительство ступеней.

Готовый душ — строительство ступеней

Готовый летний душ из поликарбоната.

Готовый душ из поликарбоната

Получился капитальный душ для дачи из популярного материала – поликарбоната. Точная смета неизвестна, исходя из стоимости материалов, такая самодельная душевая обошлась примерно 1000-1500 долларов. Если учесть, что это без затрат на привлечение рабочей силы, то довольно высокобюджетная моечная. Зато, красиво, аккуратно и добротно получилось.

Рекомендуем статьи на похожие темы

Дачный душ из поликарбоната – как сделать летнюю душевую своими руками. Технология устройства, виды, выбор места, проект и чертежи, монтаж каркаса,…

Как построить летний душ своими руками на даче, в саду, на участке и во дворе частного дома (простой, каркасный, деревянный, из пленки, из…

Как построить деревянный душ для дачи своими руками – пошаговая инструкция. Схемы, чертежи, организация подогрева, слив воды, устройство каркаса и…

Беседка для дачи из поликарбоната – строительство летней беседки для сада. Инструкция по самостоятельному изготовлению (разметка, монтаж конструкции,. ..

Строительство зимнего сада на крыше частного дома или гаража. Пошаговое руководство по устройству зимней оранжереи вместо крыши дома, поэтапно –…

иструктаж по сборке своими руками

Соотношение цена-качество – основополагающий критерий выбора душевой кабины для дачи. Смело можно утверждать, что летний душ из поликарбоната – лидер среди конкурентов. Обладая необходимой прочностью, материал привлекает приемлемой ценой и прост в обработке.

Мы расскажем, как грамотно соорудить и обустроить дачный душевой бокс. В статье по шагам изложена технология: от планирования конструкции до ввода в эксплуатацию готовой постройки. С учетом наших рекомендаций вы сможете обзавестись удобным, прочным и безотказно действующим пунктом приема гигиенических процедур.

Содержание статьи:

• Поликарбонат: аргументы за и против
• План работ: что необходимо учесть
  • Оптимальное место под душ
  • Нюансы разработки и создания эскиза
  • Какой материал для каркаса лучше?
  • Критерии выбора водяного бака
  • Варианты обустройства фундамента и слива
• Поэтапное возведение летнего душа
  • Краткое фото-руководство
  • Фундамент и дренажная яма
  • Сборка нижней обвязки душа
  • Изготовление и монтаж каркаса
  • Устройство двухскатной крыши
  • Обшивка конструкции поликарбонатом
  • Финишные работы: ввод в эксплуатацию
• Выводы и полезное видео по теме

Поликарбонат: аргументы за и против

Поликарбонат – синтетический слабогорючий материал, изготовленный из экструдированных полимерных гранул.

Строительная продукция выпускается монолитными или пустотелыми листами различных расцветок.

Благодаря высокой механической прочности в сочетании с минимальным поглощением влаги, пластиковые плиты уверенно вытесняют акрил и стекло, используемые при сооружении теплиц, садовых беседок и других дачных построек

Поликарбонат соответствует большинству требований, предъявляемых к материалу возведения летнего душа:

1. Ударопрочность. Пластиковое полотно выдерживает капризы природы и механические воздействия.
2. Технологичность. Поликарбонат в два раза легче стекла, что упрощает его установку и позволяет использовать для обшивки облегченного каркаса. Дополнительный плюс – гибкость листа и возможность формовки без специального оборудования.
3. Температурная стойкость. Материал сохраняет свои свойства на холоде (до -40°С) и на жаре.
4. Низкая теплопроводность. Воздушные зазоры сотового поликарбоната удерживают тепло в сооружении.

Листы пластика покрыты защитным слоем, блокирующим УФ-лучи – структура полимера остается неизменной и долго сохраняет гибкость. Срок службы постройки при должном уходе – 7-10 лет.

Немаловажное достоинство душа из поликарбоната – невысокая стоимость по сравнению с альтернативными постройками из кирпича, профнастила или дерева

Поликарбонатной обшивке свойственны некоторые недостатки:

• низкая абразивная стойкость – пластиковое покрытие легко поцарапать;
• высокий уровень теплового расширения – при минусовой температуре лист немного уменьшается, и наоборот, увеличивается в жару.

Дефекты от температурной деформации получится снизить, если стыковку полотен выполнять с помощью соединительных профилей и термошайб.

Листы без ультрафиолетовой защиты непригодны для уличных работ – под действием солнечных лучей они быстро портятся, утрачивают гибкость и растрескиваются

План работ: что необходимо учесть

Прежде чем браться за дело, стоит ознакомиться с теоретическими аспектами и вопросами летней постройки. Чем больше строительных вопросов будет решено на стадии проектирования, тем меньше недочетов возникнет в процессе сборки и эксплуатации душа.

Галерея изображений

Фото из

В сооружении дешевых кабинок используются и монолитные поликарбонатные листы, и сотовые панели. Оба вида устойчивы к воздействию воды

Оба вида материалов подходят для обустройства арочных конструкций, но нужно учитывать радиус изгиба, который производитель указывает в технической документации к продукции

При нагревании поликарбонатные листы и панели увеличиваются в размерах. Поэтому в соединениях используются профили, обеспечивающие расширение и крепеж с термошайбами, закрывающий удлиненные в плане отверстия

В устройстве душевых кабинок с металлическим каркасом рекомендовано использовать поликарбонат с противотуманным покрытием, обеспечивающим ускоренное испарение воды с поверхности

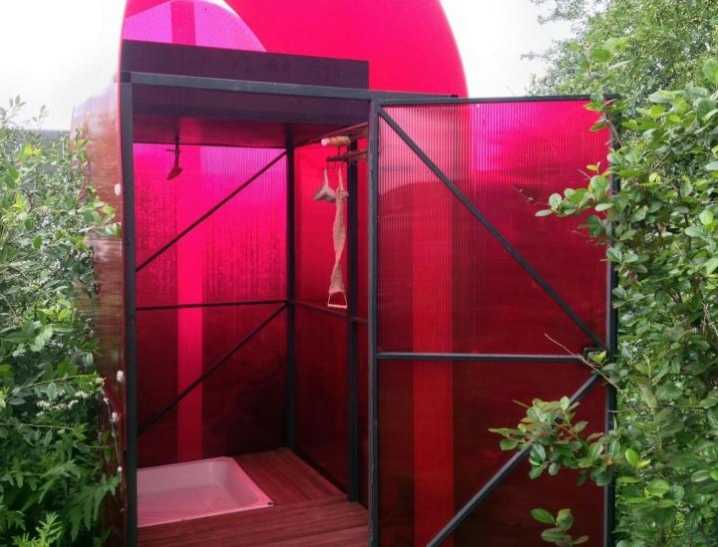

Душевые кабинки из поликарбоната

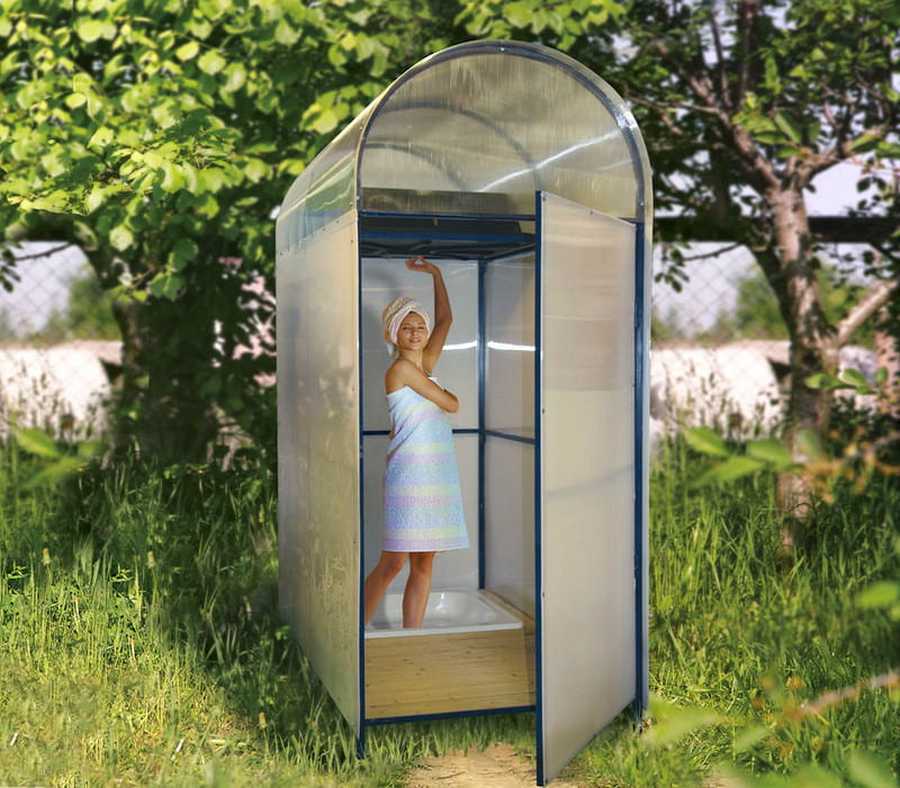

Обустройство арочных форм

Учет расширения при креплении и соединении

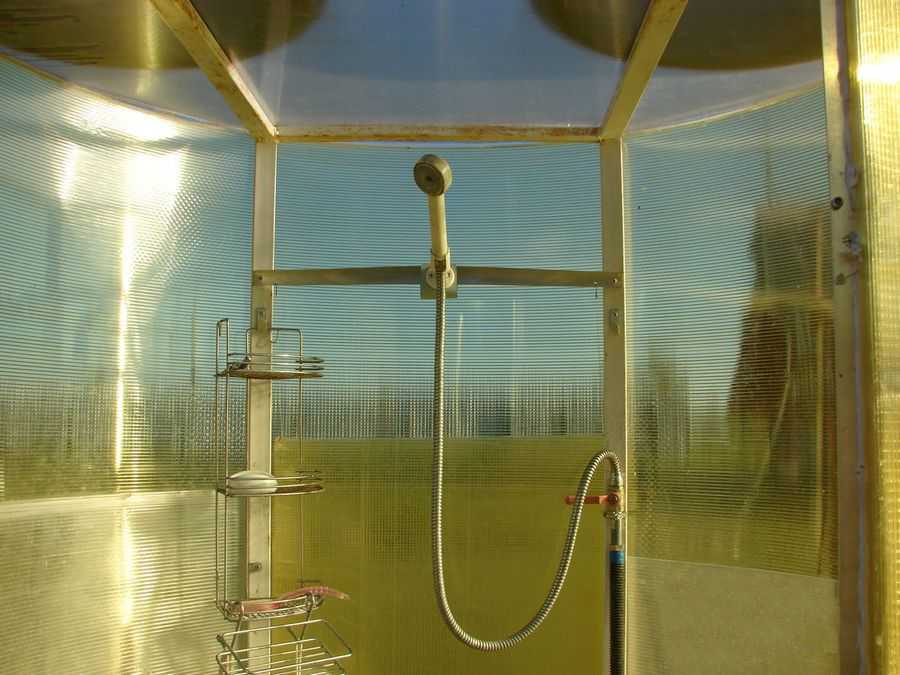

Применение поликарбоната с противотуманным покрытием

Оптимальное место под душ

Месторасположение летней душевой кабинки подбирается с учетом ряда факторов:

1. Освещенность. При естественном подогреве воды, достаточное количество солнца – основное правило. Бак не должен затемняться деревьями. Для тех, кто предпочитает вечерние водные процедуры, душ лучше размещать с запада приусадебного участка.
2. Близость коммуникаций. Оптимально, если рядом есть отстойник или сточная яма – это решит проблему утилизации канализационных отходов. Кроме того, заранее надо спланировать подачу воды и обустраивать душ поближе к водопроводу.
3. Рельеф. Небольшая возвышенность ускоряет отток использованной в гигиенических процедурах воды.

Если в душевой кабинке нет раздевалки, то конструкцию надо устанавливать недалеко от входа в дом.

Важное условие комфортного принятия душа – отсутствие сквозняков, особенно, если купаться буду маленькие дети. Продувание кабинки может стать причиной заболевания

Нюансы разработки и создания эскиза

Предварительно составляется эскиз летнего душа с обшивкой из поликарбонатных листов. На нем нужно указать габариты конструкции, отобразить тип фундамента, строение каркаса и способ крепления бака.

Размер каркаса выбирается с учетом индивидуальных особенностей хозяев дачи. Средние значения:

• высота – 2,2 м;
• длина и ширина – по 1 м.

Если в семье есть маленькие дети, то пространство внутри кабинки надо немного увеличить, чтоб взрослый свободно смог зайти и покупать малыша.

Наличие раздевалки надо спланировать заранее – под нее рекомендуется отвести 0,7-1 кв.м. Разделение между секциями лучше выполнить клеенчатой шторой, так как пользоваться дверью в ограниченном пространстве неудобно

Некоторые нюансы планирования душевой:

1. Между раздевалкой и моечной надо установить порог – это предупредит попадание воды в «сухую» зону.
2. Необходимо продумать систему хранения банных принадлежностей – оптимально подходят угловые полки. Они компактны и вместительны.
3. Внутри кабинки должно быть освещение. Важно подобрать осветительные приборы с высокой степенью влагозащиты.
4. Вместо раздевалки возле душа можно установить стойки и обшить их поликарбонатом, придавая конструкции Г-образную форму. Готовое сооружение напоминает пляжный вариант места для переодевания.

Учитывая параметры, «набрасывается» эскиз и рассчитывается расход материалов.

Отображение разных вариантов установки бака: 1 – под куполом из поликарбоната, 2 – без дополнительного укрытия. В первом случае вода прогревается дольше и медленно остывает за счет «тепличного эффекта»

С проектированием блока из душа с туалетом ознакомит , полностью посвященная этому интересному вопросу и выбору оптимальной схемы.

Какой материал для каркаса лучше?

Рама уличной душевой кабинки сооружается из дерева или металла. С точки зрения надежности и долговечности металлическая конструкция лидирует, но зачастую, дачники ориентируются на доступность материалов и собственные навыки работы.

Наиболее оптимальный вариант по прочности – профильная труба. Минусы материала: относительно высокая стоимость и необходимость использования сварочного аппарата.

Альтернативный метод сборки рамы – болтовое соединение через уголки. Плюсы способа: простота реализации и возможность разборки каркаса как конструктора

Дерево проще в обработке, но капризнее в эксплуатации. Технология строительства душа из пиломатериалов приведена в статье, с содержанием которой мы советуем ознакомиться. Для открытых работ желательно выбирать лиственницу, кедр или дуб. Независимо от породы древесины рама нуждается в обработке антисептическими составами, препятствующими гниению.

Критерии выбора водяного бака

Качество нагрева воды во многом зависит от параметров : материала, формы, литража и способа подогрева.

Материал. На рынке представлены пластиковые и металлические резервуары. Современные полипропиленовые емкости по некоторым параметрам выигрывают у аналогов из металла.

Особенности пластиковых баков:

• химическая нейтральность – стенки сосуда не ржавеют;
• легкость транспортировки и установки;
• невысокая стоимость;
• сохранность чистоты воды длительное время;
• безопасность применения в паре с нагревательным оборудованием;
• восприимчивость к ударам и низким температурам – на зиму пластиковый резервуар надо убирать с улицы.

Металлические баки выпускаются из нержавейки, оцинкованной и углеродистой стали. Первые два материала отличаются долговечностью и устойчивостью к коррозийным процессам. В емкости из черной стали со временем появляется ржавчина.

Металлические баки под воду оснащены шаровым краном, технической крышкой и штуцерами под шланг. С целью минимизации риска появления коррозии цинковую тару лучше покрасить

Форма. Плоский резервуар удобно крепится на каркас и быстрее прогревает воду. Большой бак в виде параллелепипеда способен полностью заменить крышу. Вода в бочках нагревается дольше и хуже.

К «бочковому» варианту следует прибегать в случаях, когда предусмотрен монтаж накопительной емкости на стену или вертикальную стойку

Литраж. Опытные дачники советуют подбирать габариты бака из расчета 40 л на одного человека. Однако даже для большой семьи не стоит покупать емкость свыше 200 л, иначе придется дополнительно укреплять каркас кабинки.

Способ нагрева. Обычные баки рассчитаны на естественный подогрев солнцем. Используя разные хитрости, удастся улучшить интенсивность повышения температуры:

• окрашивание резервуара черной краской;
• покрытие бака темным полиэтиленом;
• обустройство над резервуаром закрытой крыши из поликарбоната;
• установка с северной части бака фольги или зеркала, перенаправляющего солнечные лучи в сторону емкости.

Более эффективный способ – использование бочки с подогревом.

Бак оснащен нагревательным элементом, терморегулятором, датчиком контроля температуры и термостатом. Дачный водонагреватель обеспечивает подачу воды, разогретой до 50-70°С – показатель зависит от материала стенок бака

Но не все так просто. Ввод в эксплуатацию емкости с подогревом требует подвода электричества, подключения душевой к водопроводу или использования насоса, а также организацию системы контроля заполнения бака водой.

Все об устройстве летнего душа с подогревом вы узнаете, прочитав рекомендованную нами статью.

Варианты обустройства фундамента и слива

С целью укрепления конструкции, недопущения заболачивания участка и размножения популяции вредных насекомых, душевую кабинку рекомендуется возводить на фундамент. Под сооружение из поликарбоната подходит свайное основание.

В качестве свай используются ацеидные трубы, металлические или пропиленовые трубы диаметром 10 см. Полость сваи заливается бетоном, установив и выведя наружу анкерные шпили для крепления каркаса

Организация системы слива осуществляется одним из методов:

• отвод в отстойник или сточную яму;
• обустройство дренажной подушки.

Способ 1. Под душевую кабинку подводится канализационная труба и соединяется со сливом поддона. За пределами душа трубопровод прокладывается в траншее и подходит к отстойнику.

Роль септика могут выполнять еврокубы для сыпучих продуктов, объем тары – 1000 л. Альтернативный вариант – создание примитивной выгребной ямы из покрышек, бочки или бетонных колец.

Отстойник должен размещаться удаленно от источника питьевой воды – минимум на 20 м. Расположение рядом со скважиной или колодцем чревато загрязнением водозаборного слоя вредными микроорганизмами

Способ 2. Если дача используется для «выходных выездов» на природу и предполагается небольшой расход воды, то для утилизации сливов подойдет простая дренажная система.

Под моечной секцией выкапывается яма и заполняется камнем, крупным и мелким щебнем. Вода естественным путем будет впитываться в грунт. В этом случае можно обойтись без поддона и сделать решетчатый пол из деревянных брусков.

Поэтапное возведение летнего душа

От теории пора переходит к практике. Разберем пошагово возведение душа на свайном фундаменте. Материал обшивки – поликарбонат, каркас – дерево, слив – дренажная система с фильтрационной трубой.

Краткое фото-руководство

Рассмотрим пример сооружения душевой кабинки из панелей сотового поликарбоната, закрепленных вкруговую. Вода стекать будет в устроенный под кабинкой После переноса душевой кабинки на новое место его можно просто засыпать песком, а сверху закрыть пластом плодородной почвы.

Галерея изображений

Фото из

В выбранном для устройства котлована месте роем котлован, глубиной 1,2 -1,5 м в зависимости от геологической обстановки. Важно вскрыть песок, в который свободно будет «впитываться» стекающая из душа вода

Заполняем котлован несвязным материалом с высокими фильтрационными свойствами. Засыпаем треть гравием мелкой фракции, еще треть средней и треть крупной. Устраиваем поверх опалубку из доски и заливаем плиту, оставив отверстие для слива посередине

Заливку фундаментной плиты производим в два этапа. В время второго формируем уклон в сторону сливного отверстия. В точках установки стоек будущего каркаса ставим закладные для их крепления. Устанавливаем стойки каркаса и крепим к ним сотовый поликарбонат с помощью винтов с термошайбами

Обрабатываем сливное отверстие битумной мастикой для гидроизоляции. Если есть опасения в появлении грибка на бетонной плите, покрываем всю поверхность гидроизоляционной защитой

По габаритам пола душевой сооружаем поддон из доски, которая с нижней стороны скреплена бруском. Конструкцию поддона нужно продумать так, чтобы она свободно устанавливалась и извлекалась из бокса для просушки

Ставим и фиксируем бак для воды. Выбор его вариативен, зависит от предпочтений и финансовых возможностей хозяев

Обустраиваем внутреннее пространство душевой. Выбираем место для крепления душевой лейки, если она имеется, и полочек для гигиенических принадлежностей

Проверяем работоспособность системы подачи воды, при необходимости устраняем недостатки и приступаем к эксплуатации душевой кабинки

Этап 1: Разработка котлована для грунтового фильтра

Этап 2: Устройство нижнего перекрытия душа

Этап 3: Сборка каркаса душевой и устройство стенок

Этап 4: Гидроизоляция бетонной плиты

Этап 5: Установка поддона на пол душевой

Этап 6: Монтаж и крепление бака под воду

Этап 7: Внутреннее обустройство душевого бокса

Этап 8: Опробование работы перед эксплуатацией

Фундамент и дренажная яма

Последовательность монтажа свайного фундамента:

1. Отметить место под душевую, снять с площадки слой земли, выровнять, засыпать песком, увлажнить и утрамбовать.
2. Обозначить углы будущей постройки и проверить ровность диагоналей. Допустимая погрешность – 2 см.
3. Пробурить отверстия диаметром 20 см, глубиной 50 см
4. В ямы насыпать щебень – толщина слоя около 20 см.
5. Установить в каждый ствол металлопластиковые канализационные трубы (диаметр – 10 см). Над землею должно оставаться 15 см ПВХ-трубы.
6. Подготовить раствор из цемента, песка и гравия в соотношении 1:1:2 соответственно. Смесью наполнить зазоры между трубой и стенками ям.

Отрезать трубы можно спустя сутки – бетон должен «схватиться». Линию срезу надо отметить с помощью лазерного или водяного уровня.

Полости труб заполняются бетоном, вовнутрь вертикально устанавливаются анкерные болты. Вокруг каждой сваи делается отмостка. Строительные работы продолжаются через 2 недели, когда раствор наберет прочность

В этот период можно заняться дренажной системой. Ход работ:

1. Между столбами вырыть котлован глубиной около 1 м.
2. Заполнить дно ямы битым кирпичом или крупными камнями. Сверху насыпать гравий, не доходя 10 см до поверхности земли.
3. Верхний слой засыпки – снятый ранее дерн.

Спустя время над септиком вырастет новая травяная лужайка, скрыв местоположение дренажа.

В месте размещения душевого поддона на глубину до 50 см устанавливается кусок пластиковой перфорированной трубы и выводится наружу к сливному отверстию кабинки. Через него стоки будут фильтроваться, и поступать в дренажную систему

Сборка нижней обвязки душа

Для обвязки используются брусья сечением 50*100 мм, стыковка деталей выполняется металлическими уголками. Чтобы повысить прочность сборки фиксация осуществляется с обеих сторон обвязки.

Порядок действий:

1. Собрать деревянную раму – основание душа.
2. Закрепить обвязку к фундаменту анкерами.
3. По центру зафиксировать перемычку – опору для поддона и половых лаг.
4. Из брусков 5*5 см сбить раму для поддона и монтировать ее в обвязку. Уровень пола должен быть вровень с бортами поддона.
5. По периметру обвязки установить брусья 20*20 мм, соответствующие высоте половых досок.

После примерки душевой «паллеты» можно приступать к облицовке пола строганой доской.

Древесина «подгоняется» по форме поддона и укладывается без зазоров. Плотное прилегание половиц исключает продувания душевой кабинки снизу

Изготовление и монтаж каркаса

Рама возводится из брусьев 5*5 см, крепление металлическими уголками и саморезами.

Последовательность сборки каркаса:

1. Подготовить и установить на обвязку вертикальные стойки. Дополнительно зафиксировать столбы пиломатериалами.
2. Раскроить детали верхней обвязки и прикрутить их к стойкам.
3. Проконтролировать вертикальность столбов и горизонтальность основания кровли.
4. Со стороны входа обозначить дверной проем, установив соответствующие брусья.
5. Укрепить сооружения с помощью укосин.

Готовый каркас надо проверить на жесткость экспериментальным путем, раскачивая конструкцию в разные стороны. Рама дополняется вертикальными распорками и проводится контроль ровности стенок.

На верхней обвязке монтируются поперечены – опоры для водяного бака. Их количество и расположение зависит от формы и габаритов резервуара

Устройство двухскатной крыши

В предложенном варианте предусмотрена двускатная кровля. Для упрощения задачи можно сделать плоскую крышу или вообще использовать открытый душ.

Технология сборки двускатной конструкции:

1. Из брусьев собрать одни стропила, используя металлические планки и уголки.
2. По шаблону сделать еще пару стропилин.
3. Поднять и установить стропильную систему на каркас.
4. Из реек сделать обрешетку под поликарбонат – шаг крепления около 50 см.

Если используется мягкая кровля (битумная черепица или рулонный материал), то укладывается сплошная обрешетка.

Под кровельное покрытие размещается гидроизоляция, боковые стороны обшиваются доской. Необходимо предусмотреть вентиляционные отверстия для проветривания душевой кабинки

Обшивка конструкции поликарбонатом

Предварительно все деревянные элементы обрабатываются высокопрочным алкидно-уретановым лаком. Покрытие повысит устойчивость древесины к влаге и улучшит внешний вид постройки.

Дождавшись просушки каркаса, можно начинать обшивку. Для работы используются термошайбы. Крепежи продаются в комплекте с уплотняющими кольцами и заглушками, саморезы в наборе не предусмотрены.

Термошайбы надежно и мягко прижимают поликарбонатное плотно к раме. Крепеж невосприимчив к УФ-лучам и компенсирует сезонное расширение материала

Последовательность крепления сотового поликарбоната:

1. Уложить листы на горизонтальную поверхность и раскроить их, проводя острым ножом под углом 30°. Продольный рез производится по соте, поперечный в два этапа – сначала надрезается верхнее покрытие, а затем полотно надламывается.
2. Приложить лист к раме и подготовить отверстие под крепеж.
3. Установить шайбу и закрыть шляпку самореза заглушкой. Внутри конструкции крепежи не видны.

Открытые соты поликарбоната загерметизировать силиконом.

Торцы обшивки закрыть доборными планками. Если пренебречь этой процедурой, то отверстия поликарбоната начнет засоряться и зарастать мхом

Финишные работы: ввод в эксплуатацию

По аналогии с каркасом душевой кабинки производится сборка двери – рама сбивается из планок 5*5 см.

Конструкция полотна укрепляется укосинами, покрывается лаком и обшивается поликарбонатом. После – навешивается на петли и проверяется плавность хода дверцы

Далее выполняется внутренне обустройство и оформление кабинки: устанавливается поддон, размещается бак, укладывается резиновый коврик и вешается штора.

Поддон «сажается» на силиконовый герметик и выравнивается относительно пола. Сливной шланг подводится к перфорированной трубе, углубленной в систему дренажа

Не лишним позаботиться об удобном подъеме к раздевалке и возвести небольшие ступени из кирпича и дерева.

Кирпичные стойки монтируются на бетонный фундамент и декорируются натуральным камнем. Половицы ступеней обрабатываются яхтным лаком

Выводы и полезное видео по теме

Видео #1. Вариант обустройства душевой кабины с предбанником:

Видео #2. Сборка покупной конструкции и обшивка поликарбонатом:

Душ из поликарбоната – практичный и доступный вариант для дачного участка. Технология постройки не вызывает сложностей, а стоимость используемых материалов вполне приемлема. Потратив немного времени и заручившись поддержкой помощника, получится возвести долговечную конструкцию и улучшить условия дачной жизни.

Расскажите о том, как сооружали душевую кабинку с поликарбонатными стенками на собственном дачном участке. Возможно, в вашем арсенале есть технологические нюансы, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии, публикуйте тематические фотоснимки, задавайте вопросы в расположенном ниже блоке.

Летний душ из поликарбоната: сборка своими руками

Соотношение цены и качества – основополагающий критерий выбора душевой кабины для дачи. Можно с уверенностью сказать, что летний душ из поликарбоната лидирует среди конкурентов. Обладая необходимой прочностью, материал привлекает доступной ценой и прост в обработке.

Мы расскажем, как правильно построить и оборудовать дачный душевой бокс. В статье описаны этапы технологии: от проектирования до сдачи готового здания в эксплуатацию. Основываясь на наших рекомендациях, вы сможете получить удобную, долговечную и надежную операционную точку для приема гигиенических процедур.

Содержание статьи:

• Поликарбонат: плюсы и минусы
• План работ: на что обратить внимание
  • Оптимальное душевое пространство
  • Нюансы проектирования и эскиза
  • Какой материал каркаса лучше?
  • Критерии выбора резервуара для воды
  • Варианты фундамента и водостока
• Поэтапное строительство летнего душа
  • Краткий фотогид
  • Фундамент и дренажная яма
  • Сборка нижнего жгута душа
  • Изготовление и монтаж каркаса
  • Устройство двускатной крыши
  • Обшивка поликарбонатом
  • Отделочные работы: пусконаладочные работы
• Выводы и полезное видео по теме

Поли карбонат: плюсы и минусы

Поликарбонат — синтетический горючий материал из экструдированных полимерных гранул.

Строительные изделия доступны в монолитных или пустотелых листах различных цветов.

Благодаря высокой механической прочности в сочетании с минимальным влагопоглощением пластиковые плиты уверенно вытесняют акрил и стекло, используемые при строительстве теплиц, садовых беседок и других дачных участков

Поликарбонат отвечает большинству требований, предъявляемых к конструкции летнего душа:

1. Ударопрочность. Пластиковый лист выдерживает капризы природы и механические воздействия.
2. Технологичность. Поликарбонат в два раза легче стекла, что упрощает его монтаж и позволяет использовать облегченный каркас для облицовки. Дополнительным плюсом является гибкость листа и возможность формовки без специального оборудования.
3. Термостойкость. Материал сохраняет свои свойства на морозе (до -40°С) и в жару.
4. Низкая теплопроводность . Воздушные зазоры из сотового поликарбоната сохраняют тепло в здании.

Пластиковые листы покрыты защитным слоем, блокирующим УФ-лучи — структура полимера остается неизменной и остается эластичной в течение длительного времени. Срок службы здания при правильном уходе составляет 7-10 лет.

Важным преимуществом душевой из поликарбоната является ее низкая стоимость по сравнению с альтернативными конструкциями из кирпича, профнастила или дерева

Облицовка из поликарбоната имеет ряд недостатков:

• низкая стойкость к истиранию — пластиковое покрытие легко царапается;
• высокий уровень теплового расширения — при минусовых температурах лист немного уменьшается, а в жару, наоборот, увеличивается.

Дефекты от температурной деформации можно уменьшить, если стыковку полотен производить с помощью соединительных профилей и термошайб.

Листы без УФ-защиты не подходят для наружных работ — под воздействием солнечных лучей они быстро портятся, теряют гибкость и трескаются.

План работ: что учесть

Прежде чем приступить к делу, стоит ознакомиться с теоретическими аспектами и вопросами дачного строительства. Чем больше строительных вопросов будет решено на этапе проектирования, тем меньше дефектов возникнет в процессе сборки и эксплуатации душа.

Фотогалерея

Фото

Монолитные поликарбонатные листы и сотовые панели используются при строительстве дешевых домиков. Оба вида водостойкие.

Оба вида материалов подходят для обустройства арочных конструкций, но нужно учитывать радиус изгиба, который производитель указывает в технической документации на изделие

При нагреве поликарбонатные листы и панели увеличиваются в размерах. Поэтому в стыках применяют профили, обеспечивающие расширение и крепления с термошайбами, закрывающие вытянутые в плане проемы

В конструкции душевых кабин с металлическим каркасом рекомендуется использовать поликарбонат с антизапотевающим покрытием, обеспечивающим ускоренное испарение воды с поверхности

Поликарбонатные души

Расположение арочных форм

Рассмотрение расширения во время застежки и соединения

Использование поликарбоната с анти-тупиковым покрытием

Оптимальное пространство для душа

Местоположение летнее душ. С учетом числа. факторов:

1. Освещенность. При естественном нагреве воды главное правило — достаточное количество солнца. Резервуар не должен быть затенен деревьями. Тем, кто предпочитает вечерние водные процедуры, душ лучше расположить с западной стороны приусадебного участка.
2. Близость коммуникаций. Оптимально, если рядом будет отстойник или канализационная яма, это решит проблему утилизации нечистот. Кроме того, нужно заранее спланировать подвод воды и оборудовать душ ближе к водопроводу.
3. Рельеф. Небольшая горка ускоряет отток воды, используемой в гигиенических процедурах.

Если в душе нет раздевалки, то конструкцию необходимо установить возле входа в дом.

Важным условием комфортного принятия душа является отсутствие сквозняков, особенно если я буду купать маленьких детей. Задувание кабинки может вызвать болезнь

Нюансы проектирования и зарисовки

Предварительно составляется эскиз летнего душа с обшивкой из листов поликарбоната. На нем нужно указать размеры конструкции, отобразить тип фундамента, конструкцию каркаса и способ крепления бака.

Размер каркаса подбирается с учетом индивидуальных особенностей владельцев коттеджа. Средние значения:

• высота — 2,2 м;
• длина и ширина — по 1 м.

Если в семье есть маленькие дети, то пространство внутри будки нужно немного увеличить, чтобы взрослый мог свободно зайти и купить малыша.

Наличие раздевалки следует планировать заранее – рекомендуется выделить 0,7-1 кв.м. Разделение между секциями лучше сделать клеенчатой ​​занавеской, так как пользоваться дверью в ограниченном пространстве неудобно

Некоторые нюансы планировки душа:

1. Между раздевалкой и помывочной необходимо установить порог – это предотвратит попадание воды в «сухую» зону.
2. Необходимо продумать систему хранения банных принадлежностей – оптимальны угловые полки. Они компактны и вместительны.
3. Внутри кабины должно быть освещение. Важно подобрать освещение с высокой степенью влагозащиты.
4. Вместо раздевалок можно установить стойки возле душа и обшить их поликарбонатом, придав конструкции Г-образную форму. Готовая конструкция напоминает пляжный вариант гардеробной.

По заданным параметрам делается «эскиз» и рассчитывается расход материала.

Отображение различных вариантов установки резервуара: 1 — под поликарбонатным куполом, 2 — без дополнительного укрытия. В первом случае вода дольше прогревается и медленнее остывает за счет «парникового эффекта»

Представленная конструкция блока из душа с туалетом полностью посвящена этому интересному вопросу и выбору оптимальной схемы.

Какой материал рамы лучше?

Каркас летнего душа изготавливается из дерева или металла. С точки зрения надежности и долговечности лидирует металлическая конструкция, но зачастую дачники ориентируются на наличие материалов и собственные навыки работы.

Самый оптимальный вариант по прочности – профильная труба. Минусы материала: относительно высокая стоимость и необходимость использования сварочного аппарата.

Альтернативный метод сборки рамы – закрепить болтами углы. Достоинства метода: простота реализации и возможность разобрать каркас как конструктор

Древесина легче поддается обработке, но более капризна в эксплуатации. Технология строительства душа из бруса дана в статье, с содержанием которой советуем ознакомиться. Для ажурной работы желательно выбирать лиственницу, кедр или дуб. Независимо от породы дерева каркас нужно обрабатывать антисептическими составами, препятствующими гниению.

Критерии выбора резервуара для воды

Качество нагрева воды во многом зависит от параметров: материала, формы, объема и способа нагрева.

Материал . На рынке представлены пластиковые и металлические емкости. Современные контейнеры из полипропилена по некоторым параметрам превосходят аналоги из металла.

Особенности пластиковых баков:

• химическая нейтральность — стенки сосуда не ржавеют;
• простота транспортировки и монтажа;
• низкая стоимость;
• обеспечение чистоты воды в течение длительного времени;
• безопасность использования в паре с отопительным оборудованием;
• подверженность ударам и низким температурам — на зиму пластиковый бак необходимо убрать с улицы.

Металлические резервуары доступны из нержавеющей стали, оцинкованной и углеродистой стали. Первые два материала долговечны и устойчивы к коррозионным процессам. В баке из черной стали со временем появляется ржавчина.

Баки металлические для воды комплектуются шаровым краном, технической крышкой и штуцерами для шланга. Для минимизации риска коррозии цинковые емкости должны быть окрашены

Форма. Плоский бак удобно крепится на раме и быстрее нагревает воду. Большой бак в виде параллелепипеда способен полностью заменить крышу. Вода в бочках нагревается дольше и хуже.

К варианту «бочка» следует прибегать в тех случаях, когда предусмотрена установка накопительной емкости на стену или вертикальную стойку

Объем. Опытные дачники советуют подбирать габариты емкости из расчета 40 литров на человека.Однако даже для большой семьи не стоит покупать емкость более 200 литров, иначе придется дополнительно усиливать каркас кабины

Способ обогрева Обычные баки рассчитаны на естественные нагрев солнцем. Используя разные хитрости, можно будет улучшить интенсивность повышения температуры:

• покраска бака черной краской;
• покрытие бака из темного полиэтилена;
• устройство закрытой крыши из поликарбоната над резервуаром;
• установка фольгированного бака или зеркала с северной части бака, перенаправляющего солнечные лучи в сторону бака.

Более эффективным способом является использование нагретой бочки.

Бак оборудован нагревательным элементом, регулятором температуры, датчиком контроля температуры и термостатом. Дачный водонагреватель обеспечивает подачу воды, нагретой до 50-70°С – показатель зависит от материала стенок бака

Но не все так просто. Ввод в эксплуатацию бака с подогревом требует подвода электроэнергии, подключения душа к водопроводу или использования насоса, а также организации системы контроля наполнения бака водой.

Все об устройстве летнего душа с подогревом Вы узнаете, прочитав нашу рекомендуемую статью.

Варианты фундамента и водостока

В целях усиления конструкции, предотвращения переувлажнения участка и размножения популяции вредных насекомых рекомендуется возводить на фундаменте душевую кабину. Для конструкции из поликарбоната подходит свайное основание.

В качестве свай используются ацеидные трубы, металлические или пропиленовые трубы диаметром 10 см. Полость сваи заливают бетоном, устанавливая и выводя анкерные шпили для крепления каркаса

Организацию дренажной системы осуществляют одним из способов:

• отведение в отстойник или канализационную яму;
• обустройство дренажной подушки.

Способ 1 Канализационная труба под душем и соединяется с поддоном. Вне душа трубопровод укладывается в траншею и подходит к отстойнику.

Роль септика могут выполнять еврокубы для сыпучих продуктов, объем контейнера — 1000 л. Альтернативой является создание примитивной выгребной ямы из покрышек, бочек или бетонных колец.

Отстойник должен располагаться удаленно от источника питьевой воды — не менее 20 м. Расположение вблизи колодца или колодца чревато загрязнением водозабора вредными микроорганизмами

Способ 2 . Если дача используется для «поездок выходного дня» на природу и предполагается небольшой расход воды, то для отвода стоков подойдет простая дренажная система.

Выкапывается яма под мойку и засыпается камнем, крупным и мелким гравием. Вода естественным образом впитается в землю. В этом случае можно обойтись без поддона и сделать решетчатый пол из деревянных брусков.

Поэтапное строительство летнего душа

От теории пора переходить к практике. Разберем пошагово возведение душа на свайном фундаменте. Материал обшивки — поликарбонат, каркас — дерево, слив — дренажная система с фильтрующей трубой.

Краткий фотогид

Рассмотрим пример конструкции душевой кабины из сотовых поликарбонатных панелей, закрепленных по кругу. Вода будет стекать в ту, что устроена под кабинкой. Перенеся душ на новое место, можно просто засыпать его песком, а сверху засыпать слоем плодородного грунта.

Фотогалерея

Фото

В месте, выбранном для строительства котлована, копаем котлован глубиной 1,2–1,5 м в зависимости от геологической ситуации. Важно открыть песок, в который вода, стекающая из душа, будет свободно «впитываться»

Засыпаем яму несвязным материалом с высокими фильтрующими свойствами. Засыпаем треть щебня мелкой фракцией, еще треть средней и одну треть крупной. Устраиваем сверху опалубку из доски и заливаем плиту, оставляя сливное отверстие посередине

Фундаментную плиту заливаем в два этапа. Во время второго формируем уклон в сторону сливного отверстия. В местах установки стоек будущего каркаса ставим закладные для их крепления. Устанавливаем стойки каркаса и крепим к ним сотовый поликарбонат при помощи саморезов с термошайбами ​​

Сливное отверстие обрабатываем битумной мастикой для гидроизоляции. Если есть опасения по поводу появления грибка на бетонной плите, покрываем всю поверхность гидроизоляционной защитой

По габаритам пола душевой сооружаем из доски поддон, который крепится с нижней стороны брусом . Конструкция поддона должна быть продумана так, чтобы он свободно устанавливался и вынимался из ящика для сушки

Ставим и закрепляем емкость для воды. Его выбор вариативен, в зависимости от предпочтений и финансовых возможностей владельцев

Обустраиваем интерьер душевой. Выбираем место для крепления душевой лейки при наличии и полочки для предметов гигиены

Проверяем работоспособность системы водоснабжения, при необходимости устраняем недостатки и начинаем эксплуатацию душа

Этап 1: Разработка приямка для грунтовой фильтр

Этап 2: Устройство нижнего душа

Этап 3: Сборка каркаса душа и установка стен

Этап 4: Гидроизоляция бетонной плиты

Этап 5: Установка душевого поддона на пол душевой

Этап 6: Монтаж и крепление бака под водой

Этап 7: Внутреннее обустройство душевого бокса

Этап 8: Предэксплуатационные испытания

Фундамент и дренаж котлован

Последовательность монтажа свайного фундамента:

1. Разметить место под душевую, снять с участка слой земли, выровнять, засыпать песком, увлажнить и уплотнить.
2. Отметьте углы будущего здания и проверьте ровность диагоналей. Допустимая ошибка — 2 см.
3. Бурение скважин диаметром 20 см, глубиной 50 см
4. В ямы засыпать щебень — толщина слоя около 20 см.
5. В каждую бочку установить металлопластиковые канализационные трубы (диаметром 10 см). Над землей должно оставаться 15 см трубы ПВХ.
6. Приготовить раствор из цемента, песка и щебня в соотношении 1:1:2 соответственно. Смесью заполнить зазоры между трубой и стенками ямы.

Трубы можно обрезать через сутки — бетон должен «схватиться». Линию среза следует отметить с помощью лазерного или водяного уровня.

Полости труб залиты бетоном, внутри вертикально установлены анкерные болты. Вокруг каждой сваи отмостка. Строительные работы продолжаются через 2 недели, когда раствор наберет прочность

В этот период можно заняться дренажной системой. Прогресс:

1. Выкопать котлован между столбами глубиной около 1 м.
2. Засыпьте дно ямы битым кирпичом или крупными камнями. Сверху насыпать гравий, не доходя 10 см до поверхности земли.
3. Верхний слой обратной засыпки – снятый ранее дерн.

Через некоторое время над септиком вырастет новая травяная лужайка, скрывающая расположение дренажа.

В месте расположения душевого поддона отрезок пластиковой перфорированной трубы устанавливается на глубину 50 см и выводится наружу к сливному отверстию кабинки. Через него нечистоты будут фильтроваться, и поступать в дренажную систему

Сборка нижнего жгута душа

Для обвязки используются бруски сечением 50*100 мм, детали стыкуются металлическими уголками. Для повышения прочности сборки фиксация осуществляется с обеих сторон обвязки.

Процедура:

1. Соберите деревянную раму — основание душа.
2. Закрепите жгут на фундаменте с помощью анкеров.
3. В центре закрепите перемычку — опору для поддона и половые лаги.
4. Из брусков 5*5 см сбить каркас для поддона и смонтировать его в обвязку. Уровень пола должен быть на одном уровне с боковыми сторонами поддона.
5. По периметру обвязки установить бруски 20*20 мм, соответствующие высоте половиц.

После примерки душевых «поддонов» можно переходить к облицовке пола строганной доской.

Древесина «заказная» в виде поддона и уложенная без зазоров. Плотное прилегание половиц предотвращает выдувание душевой кабины снизу

Изготовление и монтаж каркаса

Каркас возводится из брусков 5*5 см, скрепленных металлическими уголками и саморезами.

Последовательность сборки рамы:

1. Подготовьте и установите на обвязку вертикальные стойки. Дополнительно закрепите столбы брусом.
2. Вырежьте детали верхней обшивки и прикрутите их к стойкам.
3. Проверить вертикальность стоек и горизонтальность основания крыши.
4. Со стороны входа обозначьте дверной проем, установив соответствующие планки.
5. Усиление конструкций с помощью укосин.

Готовый каркас необходимо проверить на жесткость экспериментально, раскачивая конструкцию в разные стороны. Каркас дополняют вертикальными стойками и следят за ровностью стен.

На верхней обвязке, установленной поперечно — опоры для бака с водой. Их количество и расположение зависит от формы и габаритов резервуара

Устройство двускатной крыши

В предлагаемом варианте предусмотрена двускатная крыша. Для упрощения задачи можно сделать плоскую крышу или даже использовать открытый душ.

Технология сборки фронтона:

1. Из брусков собрать несколько стропил, используя металлические планки и уголки.
2. По шаблону сделайте еще пару стропил.
3. Поднимите и установите стропильную систему на раму.
4. Из реек сделать обрешетку из поликарбоната — шаг крепления около 50 см.

Если используется мягкая кровля (битумная черепица или рулонный материал), то укладывается сплошная обрешетка.

Под кровлей уложена гидроизоляция, борта обшиты доской. Предусмотреть вентиляционные отверстия для вентиляции душевой

Обшивка поликарбонатом

Все деревянные элементы предварительно обработаны высокопрочным алкидно-уретановым лаком. Покрытие повысит устойчивость древесины к влаге и улучшит внешний вид здания.

Подождав, пока рама высохнет, можно приступать к обрезке. Для работы используются защитные гильзы. Крепеж продается в комплекте с уплотнительными кольцами и заглушками; саморезы в комплекте не предусмотрены.

Защитные гильзы надежно и аккуратно плотно прижимают поликарбонат к раме. Крепежи устойчивы к ультрафиолетовому излучению и компенсируют сезонное расширение материала.

Сотовый поликарбонат Последовательность монтажа:

1. Уложите листы на горизонтальную поверхность и разрежьте их, держа острый нож под углом 30°. Продольный рез производится по сотам, поперечный в два этапа – сначала режется верхнее покрытие, а затем ломается полотно.
2. Прикрепите лист к раме и подготовьте отверстие для крепежа.
3. Установите шайбу и закройте резьбовую крышку заглушкой. Крепеж не виден внутри конструкции.

Открытые соты из поликарбоната уплотнить силиконом.

Закрыть концы кожуха дополнительными планками. Если пренебречь этой процедурой, то отверстия поликарбоната будут забиваться и зарастать мхом

Отделочные работы: пуско-наладка

По аналогии с каркасом душевой кабины собирается дверь — каркас сбивается из планок 5*5 см.

Конструкция полотна усилена укосинами, покрыта лаком и обшита поликарбонатом. После — навешивается на петли и проверяется ровность двери

Внутреннее обустройство и конструкция будки: устанавливается поддон, ставится бак, укладывается резиновый коврик и навешивается штора.

Поддон «сидит» на силиконовом герметике и выравнивается по полу. Сливной шланг ведет к перфорированной трубе, утопленной в дренажную систему.

Не лишним будет позаботиться об удобном подъеме в раздевалку и возвести небольшие ступеньки из кирпича и дерева.

Стеллажи кирпичные монтируются на бетонный фундамент и декорируются натуральным камнем. Половые доски для ступеней, обработанные яхтным лаком

Выводы и полезное видео по теме

Видео №1. Вариант оснащения душевой с гардеробной:

Видео №2. Сборка купленной конструкции и обшивки поликарбонатом:

Душ из поликарбоната – практичный и доступный вариант для дачи. Технология строительства не вызывает затруднений, а стоимость используемых материалов вполне приемлема. Потратив немного времени и заручившись поддержкой помощника, получится возвести прочную конструкцию и улучшить условия загородного дома.

Расскажите о том, как вы построили душевую кабину со стенками из поликарбоната на собственном дачном участке. Возможно, в вашем арсенале есть технологические нюансы, которые будут полезны посетителям сайта. Пожалуйста, пишите комментарии, размещайте тематические фотографии, задавайте вопросы в блоке ниже.

Центр DIY | Душевые кабины своими руками

Наши душевые двери InstallationEASY® DIY сэкономят вам время, деньги и головную боль!

Украсьте с помощью индивидуального
Бескаркасная стеклянная душевая дверь

Теперь это

Веселье Сделай сам! Вы получите превосходную поддержку на протяжении всего процесса:

• Вы получите простые в использовании видеоролики и пошаговые инструкции для печати для всего процесса.
• Вы также получите своего собственного высококвалифицированного консультанта по дизайну и техническим вопросам, который всегда на расстоянии одного клика, звонка или личного общения.
• Просто измерьте и закажите. Через несколько дней ваш индивидуальный корпус или дверь будут на пути к вашему дому. Легкий!
• Как будто один из наших специалистов по установке всегда с вами. Создан брендом, с которого все началось…

От измерения до установки

Мы рядом с вами

Начать работу

Откройте для себя наш простой процесс покупки…

Испытайте настоящие инновации от людей, которые произвели революцию в способах реконструкции ванных комнат! От щелчка до отправки ваша индивидуальная душевая дверь или корпус могут быть изготовлены всего за 48 часов. Предоставлено вам компанией, с которой все началось…

Спроектируйте и изготовьте индивидуальную душевую дверь онлайн с помощью нашего современного веб-сайта. Никогда еще проектирование душевой кабины вашей мечты не было таким простым!

Мгновенно ваша информация отправляется назначенному вам бескаркасному эксперту . Этот назначенный эксперт будет в контакте с вами на каждом этапе пути.

Ваш назначенный технический специалист свяжется с вами, рассмотрит цены и варианты дизайна, чтобы убедиться, что ваш индивидуальный корпус не только идеально подходит для вашего проема, но и соответствует вашему бюджету.

После завершения покупки ваша единственная в своем роде бескаркасная душевая дверь полностью будет изготовлена ​​по индивидуальному заказу и готова к отправке всего за несколько дней.*

* Мы можем научить вас или вашего мастера, как установить новый безрамный стеклянный корпус или дверь, используя наш процесс установки Easy ®.

Вопросы? Связаться с нами!

Мы меняем подход Покупка душевой двери завершена™

Экономьте время и деньги, избавляясь от посредников.
