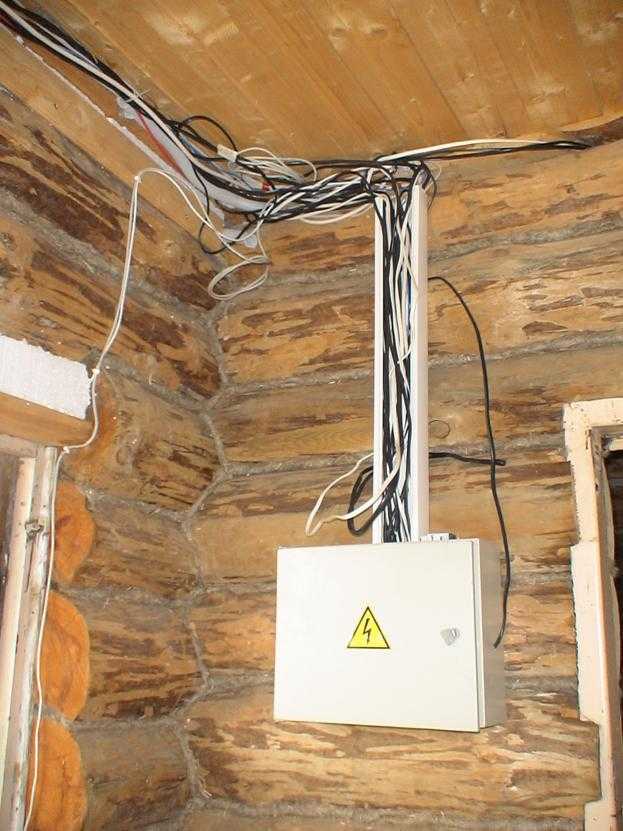

Делаем электропроводку в деревянном доме своими руками

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Содержание

  • Какая электропроводка подходит для деревянного дома?
  • Необходимые комплектующие
  • Подготовительные работы
  • Монтажные работы: пошаговая инструкция
  • Особенности закрытой проводки

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

  1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

    Канал прокладывается ровно, в горизонтальной или вертикальной плоскости

  2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
  3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

  1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
  2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

    Примерная схема электропроводки

  3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
  4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
  5. Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
  2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
  3. Электрокабель.
  4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
  5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
  6. Счётчик.
  7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

  1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
  2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.Провод из медиПровод из алюминия
Ток, АМощность, кВтТок, АМощность, кВт
0,758,01,8——
1,09,02,0——
1,2——8,01,8
1,512,02,6——
2,0——12,02,6
2,520,04,416,03,5
4,025,05,520,04,4
6,032,07,025,05,5
10,050,011,040,08,8
16,065,014,350,011,0
25,095,021,070,015,4

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

  1. Укладка главного кабеля.
  2. Установка распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж осветительных приборов.
  5. Установка электрощитка.
  6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

  1. Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
  2. Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
  3. В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.

    Деревянный цвет позволяет сохранить дизайн комнаты

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

  1. Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.

    Указана примерная разводка кабелей

  2. Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.

    Проводки вставляются до щелчка

  3. Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.

    К коробке подходит проводка в гофротрубе

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

  1. Встроенные
  2. Накладные
  3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

  1. Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
  2. Опломбированный счётчик расхода электричества
  3. Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.

    Простейший вариант для деревянного дома

  4. Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
  5. Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

  • Автор: Максим Овсянников
