Детские футбольные ворота из ПВХ труб


Дети - это наше счастье, это радость, это благодать. Ни для кого не секрет, что наше хобби и увлечения начинаются из нашего детства. Будь это рисование, или футбол, или баскетбол, или совсем новое увлечение многих современных деток оригами. Но летом, когда так тянет на улицу маленьких непосед, редко их можно увлечь сидячей работой. Футбол - это то, что нужно, даже для девочек. А если такие футбольные ворота появятся у вас на площадке, то будьте уверены, ваш малыш надолго будет увлечен этой игрой.

Не пугайтесь списком требуемых приборов, если вы будете следовать строго по инструкции, то все выйдет как на фото автора.

Требуется:
Трубы ПВХ и их соединяющие, т.е. уголки и тройники
Ножницы по металлу
Паяльник, можно воспользоваться клеем для ПВХ труб, но надежней паяльник
Сетка
Пластиковый хомут

Трубы вы можете купить в строительном магазине маркете или рынке. Уж здесь вы можете и просто должны экономить, т.к. температурного давления в будущем им не предстоит. Ну а с ножницами или паяльником тоже дело не станет, если вы знакомы хоть с одним мужчиной зрелого возраста. Если у него есть гараж, или еще лучше - он живет в частном доме, то 99 %, что у него найдется и то и другое.

Все трубы, тройники и уголки на фото обозначены, и вам их продаст любой опытный продавец. Нарежьте трубы одинакового размера. Размер берите произвольный или стандартный как в магазинах.


Соединяем трубы в две штанги

Затем в два уголка

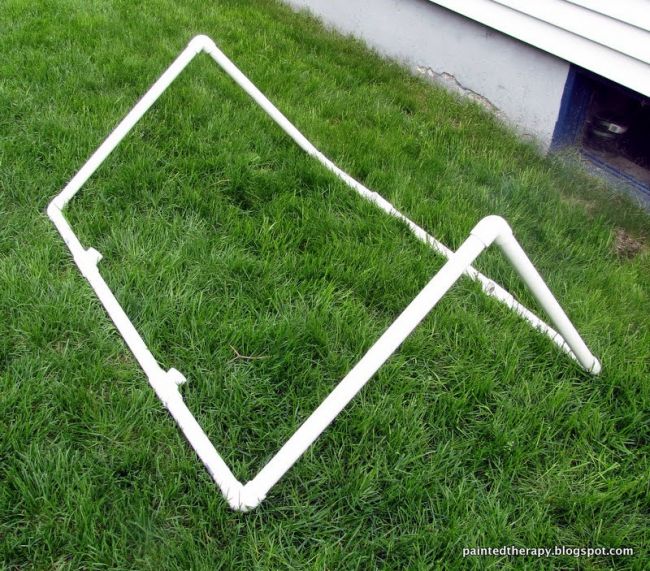

Собираем конструкцию так, чтобы в дальнейшем в тройник, находящийся на прямых штангах, вошла длиная труба. Нужно правильно подобрать угол наклона и только после этого варить паяльником.

Соединяем тройники двух прямых штанг двумя трубами

Натягиваем сетку, закрепив хомутом.
Детские футбольные ворота из ПВХ труб
Ворота готовы. Ставьте их на детскую площадку и ребята будут в восторге. А вы в свою очередь можете быть в роли комментатора: " Второй номер догоняет первого. Вратарь готов к атаке. Первый дает пас третьему номеру. Удар по воротам! ГОЛ!!"

Источник Детские футбольные ворота из ПВХ труб Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Футбольные ворота из пластиковых труб

Футбол – любимая игра миллионов людей. Один из главных ее атрибутов – ворота, которые можно установить на своем участке и наслаждаться игрой весь летний период, принимая участие в качестве игрока, или наблюдать за тем, как играют дети. В продаже имеются мобильные и стационарные футбольные ворота, но можно сделать их из пластиковых труб, например, своими руками. Это совсем не сложно.

Преимущества футбольных ворот из пластиковых труб

Футбольное полеФутбольное поле

При выборе материала для изготовления ворот следует исходить из практичности, поэтому лучшим решением будет приобрести пластиковые трубы. Ворота из пластиковых труб имеют ряд преимуществ, в отличие от металлических и деревянных конструкций:

  • легко собираются;
  • мобильные;
  • не требуют покраски;
  • не травмоопасные.

Ворота из труб достаточно прочные, а процесс изготовления наименее трудоемкий в сравнении с другими материалами. Пластик не подвержен гниению и коррозии, поэтому изделия из этого материала можно оставлять на улице круглый год.

Площадка для футболаПлощадка для футбола

Конструкция и размеры  ворот

Футбольные ворота состоят из каркаса и сетки. Для изготовления каркаса предварительно необходимо сделать замеры и нарисовать чертеж, согласно которому осуществлять сборку. Оптимальные размеры конструкции для домашней игры в футбол:

  • ширина 130-150 мм;
  • высота 120 мм;
  • глубина 100-110 мм.

Для детских футбольных ворот своими руками можно уменьшить размеры, но главное – соблюсти пропорции, тогда они будут удобны для проведения игр.

СхемаСхема

Размеры больших ворот.

ДетализацияДетализация

Чертеж и детали.

Инструменты и материалы

Для быстрого изготовления футбольных ворот лучше заранее купить все необходимые материалы и подготовить инструменты, чтобы процесс сборки не тормозился из-за отсутствия чего-либо.

Закупить необходимо следующие комплектующие для возведения конструкции:

  • полипропиленовые трубы диаметром 50 мм – 3 штуки;
  • тройник для труб – 2 штуки;
  • пластиковое колено – 4 штуки;
  • бельевая веревка;
  • саморезы;
  • толстая проволока.

При покупке труб следует исходить из размеров каркаса и на каждую величину закупить по 2 штуки, а также 2 штуки длинной 150-200 мм для закрепления конструкции на грунте.

Из инструментов необходимо следующее:

  • рулетка и карандаш;
  • лопата;
  • молоток;
  • шуруповерт.

Для изготовления двух футбольных ворот указанные материалы следует приобрести в двойном количестве.

ПВХ трубыПВХ трубы

Трубы полипропиленовые.

ПластиковыеПластиковые

Тройники.

Для соединения трубДля соединения труб

Колено.

Шнур белыйШнур белый

Веревка бельевая.

Процесс сборки и установки ворот

Перед началом процесса сборки следует выбрать подходящее место для установки ворот. Не стоит их монтировать напротив окон или бьющихся предметов, например, напольных ваз у входа в дом, или напротив места, где ставится автомобиль. Также не желательно, чтобы мяч постоянно попадал при игре в огород, это может поломать насаждения. Оптимальным вариантом будет разместить атрибут футбола напротив забора, если он выполнен из металлической сетки.

Процесс сборки конструкции состоит из следующих этапов:

  1. Соединить две трубы, которые будут выполнять роль штанг, с третьей верхней трубой при помощи пластикового колена.
  2. К нижней части штанг присоединить тройники.
  3. Для создания глубины конструкции вставить по одной трубе в каждый тройник и при помощи еще двух колен присоединить трубу к задней нижней части конструкции.
  4. Все места соединения закрепить при помощи саморезов.

Чтобы ворота не улетали вместе с мячом, когда он в них попадает, необходимо придать им устойчивость. Для этого следует выкопать две лунки глубиной 150-200 мм. Далее к тройникам, которые находятся в нижней части штанг, прикрепить небольшие трубы, длина которых соответствует глубине выкопанных лунок, вставить в них и хорошо утрамбовать землей. Заднюю нижнюю часть ворот также необходимо закрепить. Для этого следует согнуть три прутка толстой проволоки, чтобы получились скобы, и вбить их в грунт молотком, прихватив в трех местах заднюю трубу, прилегающую к земле.

СборкаСборка

Совет! Для придания прочности каркасу, места соединения труб можно обварить диффузной сваркой.

После того как каркас смонтирован и установлен, на него необходимо повесить сетку. Можно использовать рыболовную, но можно сплести ее самостоятельно:

  1. На всех шести сторонах конструкции отметить через каждые 10 сантиметров точки и вкрутить в них саморезы.
  2. Наматывать бельевую веревку, начиная с низа к верхней части, фиксируя ее на саморезах.
  3. После того как веревка натянута вертикально, следует выполнить горизонтальное плетение, при этом в местах пересечения с вертикальной нитью закреплять веревку при помощи узелка.

В результате должны получиться квадраты со сторонами в 10 сантиметров. При плетении веревок необходимо следить, чтобы они не были натянутыми как струна, а немного провисали.

На этом процесс изготовления и установки завершен, можно приступать к игре.

Детские футбольные ворота из пластиковых труб своими руками

Главная » Разное » Детские футбольные ворота из пластиковых труб своими руками

Футбольные ворота из пластиковых труб

Футбол – любимая игра миллионов людей. Один из главных ее атрибутов – ворота, которые можно установить на своем участке и наслаждаться игрой весь летний период, принимая участие в качестве игрока, или наблюдать за тем, как играют дети. В продаже имеются мобильные и стационарные футбольные ворота, но можно сделать их из пластиковых труб, например, своими руками. Это совсем не сложно.

Преимущества футбольных ворот из пластиковых труб

При выборе материала для изготовления ворот следует исходить из практичности, поэтому лучшим решением будет приобрести пластиковые трубы. Ворота из пластиковых труб имеют ряд преимуществ, в отличие от металлических и деревянных конструкций:

  • легко собираются;
  • мобильные;
  • не требуют покраски;
  • не травмоопасные.

Ворота из труб достаточно прочные, а процесс изготовления наименее трудоемкий в сравнении с другими материалами. Пластик не подвержен гниению и коррозии, поэтому изделия из этого материала можно оставлять на улице круглый год.

Конструкция и размеры  ворот

Футбольные ворота состоят из каркаса и сетки. Для изготовления каркаса предварительно необходимо сделать замеры и нарисовать чертеж, согласно которому осуществлять сборку. Оптимальные размеры конструкции для домашней игры в футбол:

  • ширина 130-150 мм;
  • высота 120 мм;
  • глубина 100-110 мм.

Для детских футбольных ворот своими руками можно уменьшить размеры, но главное – соблюсти пропорции, тогда они будут удобны для проведения игр.

Размеры больших ворот.

Чертеж и детали.

Инструменты и материалы

Для быстрого изготовления футбольных ворот лучше заранее купить все необходимые материалы и подготовить инструменты, чтобы процесс сборки не тормозился из-за отсутствия чего-либо.

Закупить необходимо следующие комплектующие для возведения конструкции:

  • полипропиленовые трубы диаметром 50 мм – 3 штуки;
  • тройник для труб – 2 штуки;
  • пластиковое колено – 4 штуки;
  • бельевая веревка;
  • саморезы;
  • толстая проволока.

При покупке труб следует исходить из размеров каркаса и на каждую величину закупить по 2 штуки, а также 2 штуки длинной 150-200 мм для закрепления конструкции на грунте.

Из инструментов необходимо следующее:

  • рулетка и карандаш;
  • лопата;
  • молоток;
  • шуруповерт.

Для изготовления двух футбольных ворот указанные материалы следует приобрести в двойном количестве.

Трубы полипропиленовые.

Тройники.

Колено.

Веревка бельевая.

Процесс сборки и установки ворот

Перед началом процесса сборки следует выбрать подходящее место для установки ворот. Не стоит их монтировать напротив окон или бьющихся предметов, например, напольных ваз у входа в дом, или напротив места, где ставится автомобиль. Также не желательно, чтобы мяч постоянно попадал при игре в огород, это может поломать насаждения. Оптимальным вариантом будет разместить атрибут футбола напротив забора, если он выполнен из металлической сетки.

Процесс сборки конструкции состоит из следующих этапов:

  1. Соединить две трубы, которые будут выполнять роль штанг, с третьей верхней трубой при помощи пластикового колена.
  2. К нижней части штанг присоединить тройники.
  3. Для создания глубины конструкции вставить по одной трубе в каждый тройник и при помощи еще двух колен присоединить трубу к задней нижней части конструкции.
  4. Все места соединения закрепить при помощи саморезов.

Чтобы ворота не улетали вместе с мячом, когда он в них попадает, необходимо придать им устойчивость. Для этого следует выкопать две лунки глубиной 150-200 мм. Далее к тройникам, которые находятся в нижней части штанг, прикрепить небольшие трубы, длина которых соответствует глубине выкопанных лунок, вставить в них и хорошо утрамбовать землей. Заднюю нижнюю часть ворот также необходимо закрепить. Для этого следует согнуть три прутка толстой проволоки, чтобы получились скобы, и вбить их в грунт молотком, прихватив в трех местах заднюю трубу, прилегающую к земле.

Совет! Для придания прочности каркасу, места соединения труб можно обварить диффузной сваркой.

После того как каркас смонтирован и установлен, на него необходимо повесить сетку. Можно использовать рыболовную, но можно сплести ее самостоятельно:

  1. На всех шести сторонах конструкции отметить через каждые 10 сантиметров точки и вкрутить в них саморезы.
  2. Наматывать бельевую веревку, начиная с низа к верхней части, фиксируя ее на саморезах.
  3. После того как веревка натянута вертикально, следует выполнить горизонтальное плетение, при этом в местах пересечения с вертикальной нитью закреплять веревку при помощи узелка.

В результате должны получиться квадраты со сторонами в 10 сантиметров. При плетении веревок необходимо следить, чтобы они не были натянутыми как струна, а немного провисали.

На этом процесс изготовления и установки завершен, можно приступать к игре.

rusolymp.ru

Детские футбольные ворота своими руками

Небольшие футбольные ворота своими руками можно изготовить из пластиковых труб и фурнитуры к ним (понадобятся тройники и уголки). И то и другое широко используются при монтаже отопительных и водораспределительных систем, поэтому продается на всех строительных рынках и в магазинах.

Для ворот можно приобрести самые дешевые трубы, так как требований к температуре и максимальному давлению нет. То есть, себестоимость получится минимальная.

Из инструментов понадобятся:

  • Ножницы для резки полипропиленовых труб или ножовка по металлу.
  • Паяльник для труб или какой-нибудь клей для ПВХ (лучше паяльник, конечно).

Данный инструмент есть у многих дома, поэтому если у вас нет – поспрашивайте у знакомых, думаю, на часок попользоваться отдадут без проблем.

Теперь перейдем к изготовлению. Сначала нарезаем трубы для детских футбольных ворот.

Размеры можно использовать свои, главное чтобы одинаковые заготовки не различались по длине, иначе получится нечто очень кривое.

Из заготовок делаем две штанги и два уголка, после чего соединяем их между собой.

После тройники на штангах соединяем длинными трубами и натягиваем на ворота сетку, закрепляя ее пластиковыми хомутами.

Обратите внимание, что автор самоделки использует для крепления труб с фурнитурой долго засыхающих клей, а не сварку паяльником. Поэтому на штангах он может себе позволить поставить тройники под произвольным углом, при установке длинных труб он их просто чуть проворачивает.

Если вы планируете ис

Детские футбольные ворота своими руками

Небольшие футбольные ворота своими руками можно изготовить из пластиковых труб и фурнитуры к ним (понадобятся тройники и уголки).
И то и другое широко используются при монтаже отопительных и водораспределительных систем, поэтому продается на всех строительных рынках и в магазинах.

Детские футбольные ворота своими руками

Для ворот можно приобрести самые дешевые трубы, так как требований к температуре и максимальному давлению нет.
То есть, себестоимость получится минимальная.

Из инструментов понадобятся:

  • Ножницы для резки полипропиленовых труб или ножовка по металлу.
  • Паяльник для труб или какой-нибудь клей для ПВХ (лучше паяльник, конечно).

Данный инструмент есть у многих дома, поэтому если у вас нет – поспрашивайте у знакомых, думаю, на часок попользоваться отдадут без проблем.

Детские футбольные ворота своими руками

Теперь перейдем к изготовлению.
Сначала нарезаем трубы для детских футбольных ворот.
Размеры можно использовать свои, главное чтобы одинаковые заготовки не различались по длине, иначе получится нечто очень кривое.

Детские футбольные ворота своими руками

Из заготовок делаем две штанги и два уголка, после чего соединяем их между собой.

Детские футбольные ворота своими руками

Детские футбольные ворота своими руками

Детские футбольные ворота своими руками

После тройники на штангах соединяем длинными трубами и натягиваем на ворота сетку, закрепляя ее пластиковыми хомутами.

Детские футбольные ворота своими руками

Детские футбольные ворота своими руками

Обратите внимание, что автор самоделки использует для крепления труб с фурнитурой долго засыхающих клей, а не сварку паяльником.
Поэтому на штангах он может себе позволить поставить тройники под произвольным углом, при установке длинных труб он их просто чуть проворачивает.

Если вы планируете использовать не клей, а паяльник, то нужно сначала полностью собрать конструкцию, точно вычислив углы наклона фурнитуры и только после этого сплавлять трубы между собой.

Ворота для мини-футбола своим руками

Ворота для мини-футбола своим руками

Для популярной у мальчишек игры – футбола требуется наличие ворот. В детстве ими могут служить камни и ветки, которыми они обозначаются весьма условно, но любому мальчику будет намного приятнее и интереснее играть в игру с настоящим воротами. В данном мастер-классе мы предлагаем их сделать своими руками из труб ПВХ и веревки. Фото и описание пошагового процесса далее.

Материалы

Чтобы сделать ворота для мини-футбола своими руками, вам понадобятся:

  • трубы ПВХ, 20 мм;
  • локти для труб соответствующего диаметра, 12 шт.;
  • краска в баллончике;
  • веревка;
  • гравий или песок;
  • наждачная бумага;
  • рулетка;
  • ножовка.


Шаг 1. Для начала подготовленные трубы нарежьте на части. Для ворот понадобятся четыре трубы длиной 80 см и восемь труб длиной 40 см.

Ворота для мини-футбола своим руками

Шаг 2. Срезы на трубах обработайте наждачной бумагой, чтобы на них не было заусенцев, и вы не поранились в ходе сборки.

Ворота для мини-футбола своим руками

Шаг 3. Для сборки одних ворот подготовьте одну длинную и две короткие трубы. Заполните их песком, гравием или щебенкой мелкой фракции. Это нужно, чтобы придать воротам вес и устойчивость.

Ворота для мини-футбола своим руками

Шаг 4. Соедините элементы между собой локтями. На концы коротких труб также их присоедините, но поверните в направлении кверху. Состоящую из аналогичных элементов вертикальную часть ворот также присоедините к конструкции.

Ворота для мини-футбола своим руками

Шаг 5. Уже известным вам способом соберите каркас второго экземпляра ворот.

Шаг 6. Окрасьте ворота краской белого цвета. Оставьте их до полного высыхания поверхности. Обычно этот процесс занимает сутки.

Ворота для мини-футбола своим руками

Шаг 7. Теперь вам нужно сделать сетку. Для этого возьмите заготовленную тонкую веревку и на равном расстоянии друг от друга разместите вертикальные строки. Обратите внимание на то, как они выглядят и соединяются в боковых секциях.

Ворота для мини-футбола своим руками

Шаг 8. После этого, пустите горизонтальные строки. На пресечении фиксируйте веревки плетением.

Ворота для мини-футбола своим руками

Готово!

Ворота для мини-футбола своим руками
