Как провести электричество на даче своими руками: Электропроводка на даче своими руками: пошаговое описание монтажа

Электропроводка на даче своими руками: пошаговое описание монтажа

Выбор сечения и типа кабеля, номиналов автоматических выключателей, УЗО и другой защитной аппаратуры, и, наконец, выбор способа монтажа. Это еще неполный список этапов электромонтажных работ, которые введут в ступор любого начинающего мастера. Поэтому давайте разберемся как может быть проведена электропроводка на даче своими руками. Пошаговое описание всех этапов электромонтажа предоставлено ниже.

• Определение способа прокладки кабеля
• Составление схемы до монтажа
• Выбор электроустановочных изделий
• Подключение к опоре ВЛЭП по воздуху и под землёй
• Электромонтаж внутренней проводки
• Разметка стен
• Штробление и углубления для подрозетников
• Крепление распределительных коробок и подрозетников
• Прокладка линий
• Подключение розеток и выключателей
• Прокладка наружной проводки

Определение способа прокладки кабеля

Для начала нужно определится с тем, как вы будете прокладывать проводку:

1. Внутренняя или скрытая электропроводка. Прокладывается внутри стен, перегородок и перекрытий. Проводка по поверхности чернового потолка закрытая подвесным или натяжным потолком также считается внутренней.
2. Наружная или открытая проводка. Прокладывается по поверхности стен, потолков, конструкциям. В общем во всех случаях, когда видны кабельные линии.

Выбрать тип электропроводки достаточно просто:

• Если у вас стены из кирпича, бетона, газобетона и других твёрдых негорючих материалов – прокладывайте внутреннюю электропроводку.

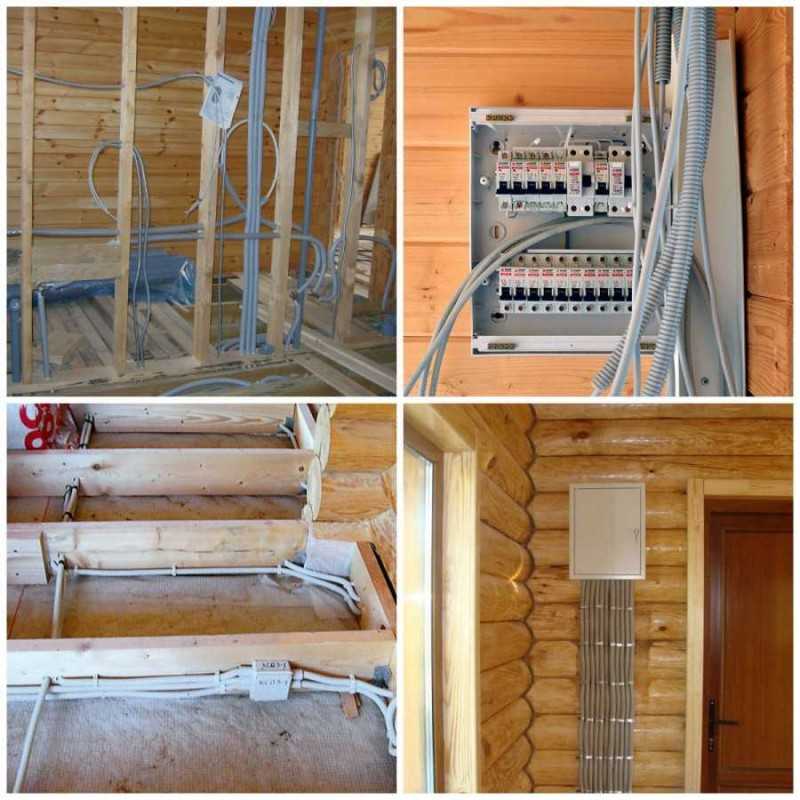

• В деревянном доме нужна наружная проводка. В ПУЭ 7.1.38, сказано о том, что по сгораемым стенам, перегородкам, потолкам (и за ними) прокладка осуществляется в несгораемых трубах и кабелями, не распространяющими горение. Подобные рекомендации содержат и другие пункты Правил.
• В каркасном доме согласно СП 31-105-2002 п. 13.5.1, 13.5.2 допускается делать электропроводки через пустоты или заполненные утеплителем пространства стен и перекрытий, а пропускать кабель через стены допускается без негорючих гильз, но изоляция должна быть не распространяющей горение (приставки -нг или -нг-ls в маркировке изделия) или в защитных оболочках.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

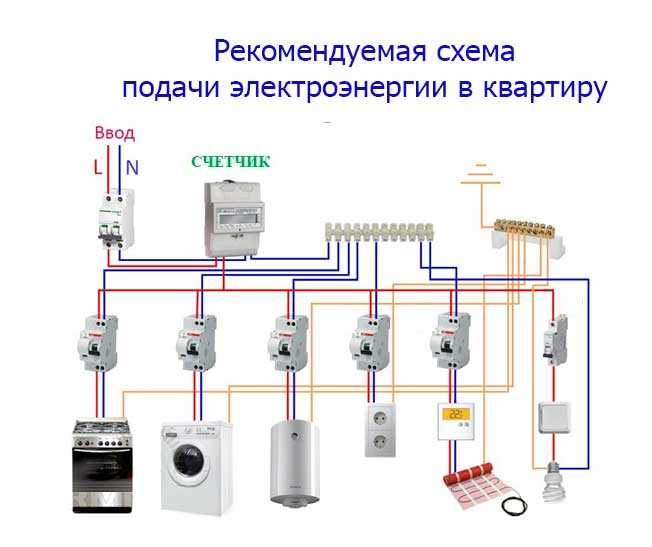

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

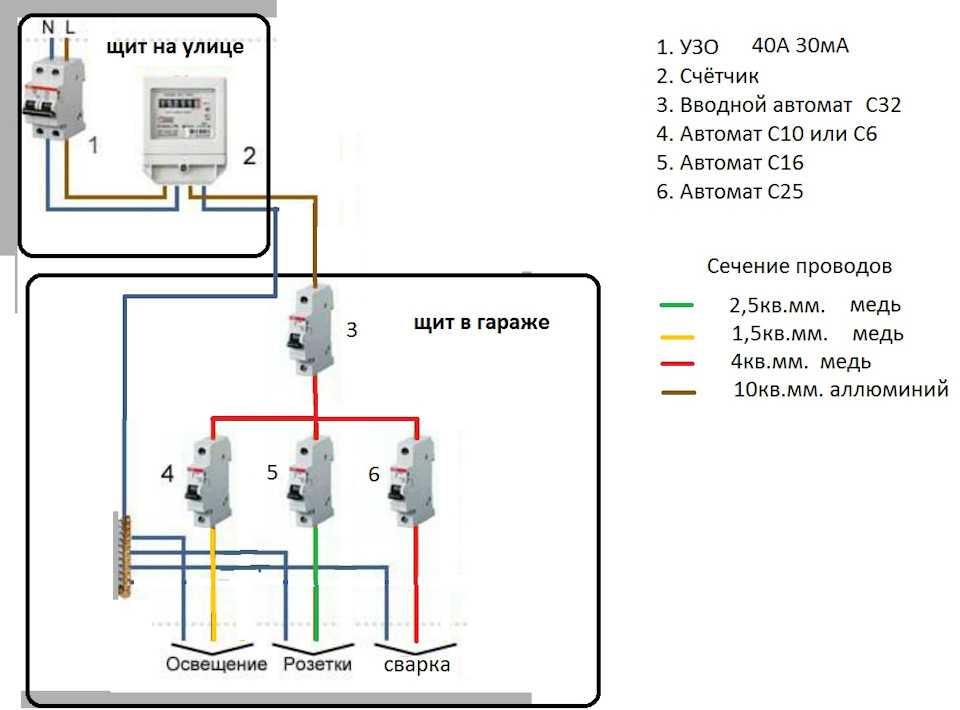

Схема простого щитка без заземления с однофазным вводом 220В:

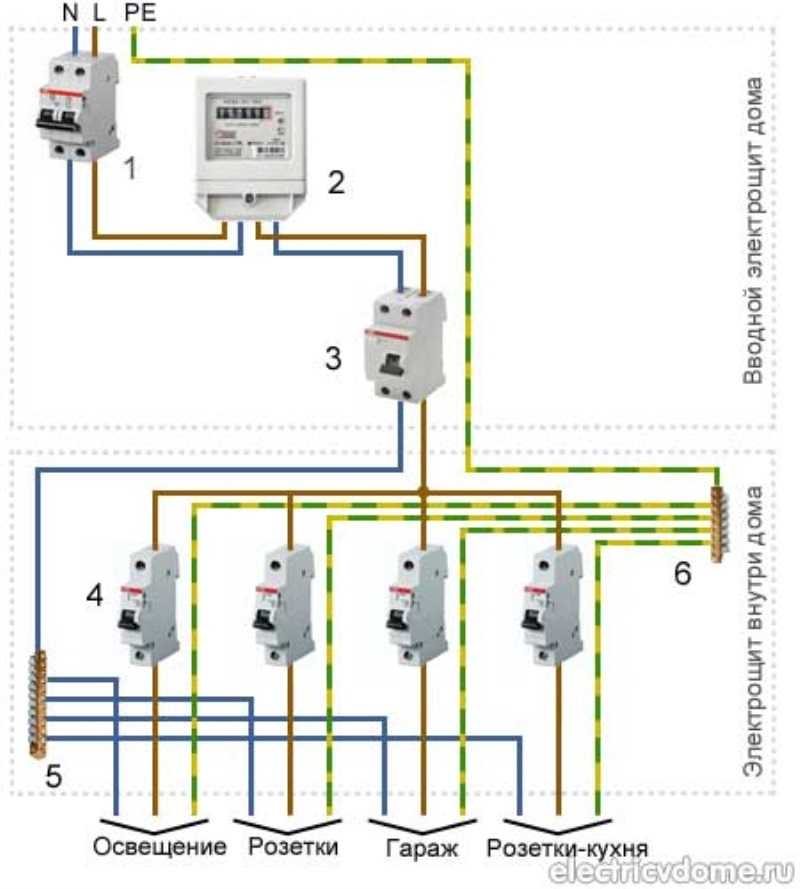

Схема ввода 1 фазы с заземлением:



Схема с трёхфазным вводом 380/220В и заземлением:

Выбор электроустановочных изделий

Простыми словами электроустановочные изделия — это розетки, выключатели, распредкоробки, щиты и т.д. На них, как и на других материалах для электропроводки, нельзя экономить хоть при ремонте в квартире, хоть в дачном домике.

В России по качеству и распространённости занимают лидирующие места занимают два бренда Legrand и Schneider Electric. В модельном ряде этих производителей есть розетки, выключатели для внутренней и наружной проводки, для монтажа внутри, и снаружи – на дачном участке.

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

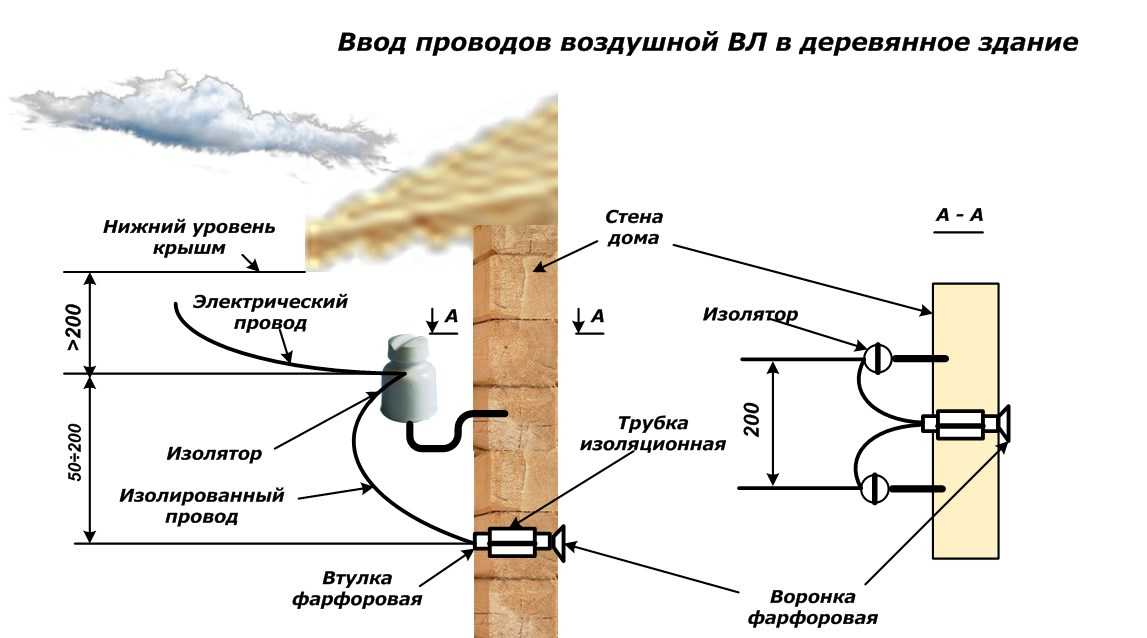

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

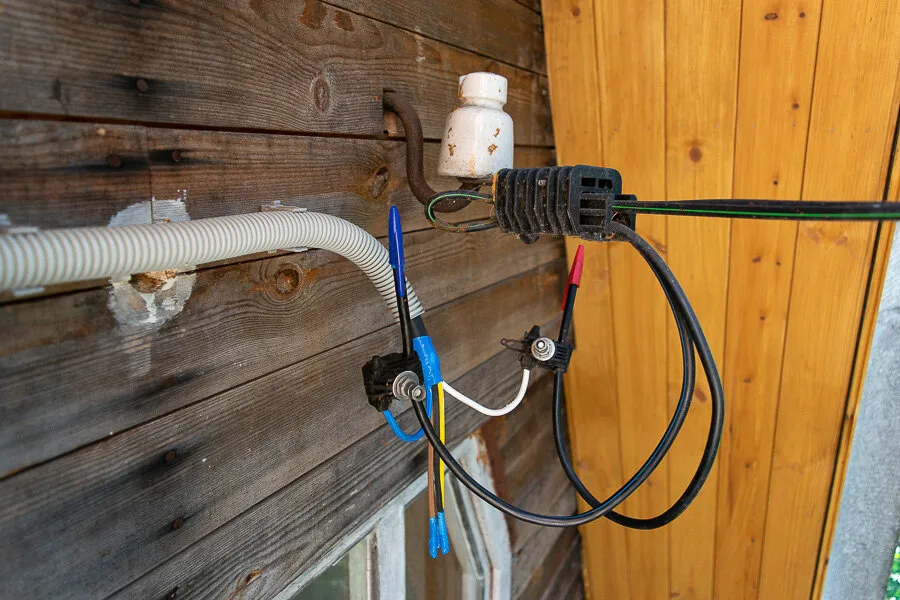

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

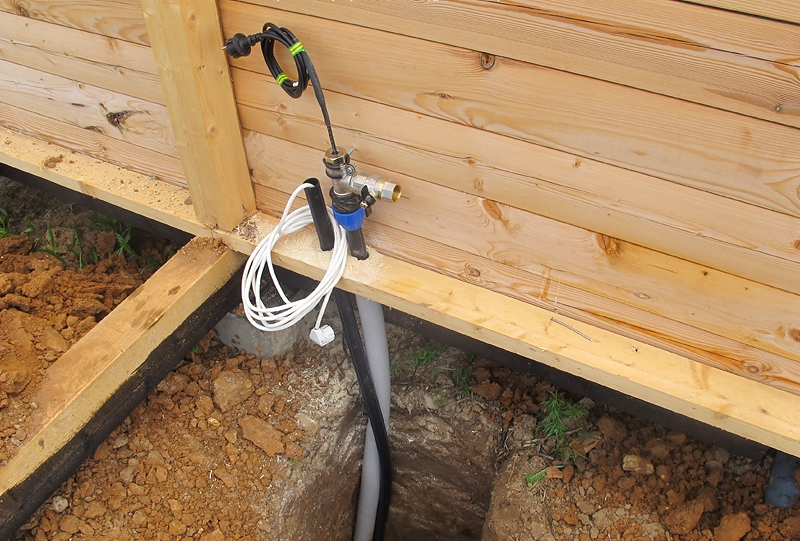

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

1. Разметка.
2. Штробление.
3. Установка подрозетников и распредкоробок.
4. Прокладка кабеля.
5. Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

Три основных способа сделать штробу в стене своими руками:

1. С помощью перфоратора с насадкой «долото» или «шило».
2. Штроборезом.
3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов. С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором.

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями.

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами. На этом этапе важно проложить правильное количество проводов, для всех электроприёмников.

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

• https://samelectrik.ru/kak-pravilno-ustanovit-rozetku-svoimi-rukami.html
• https://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html

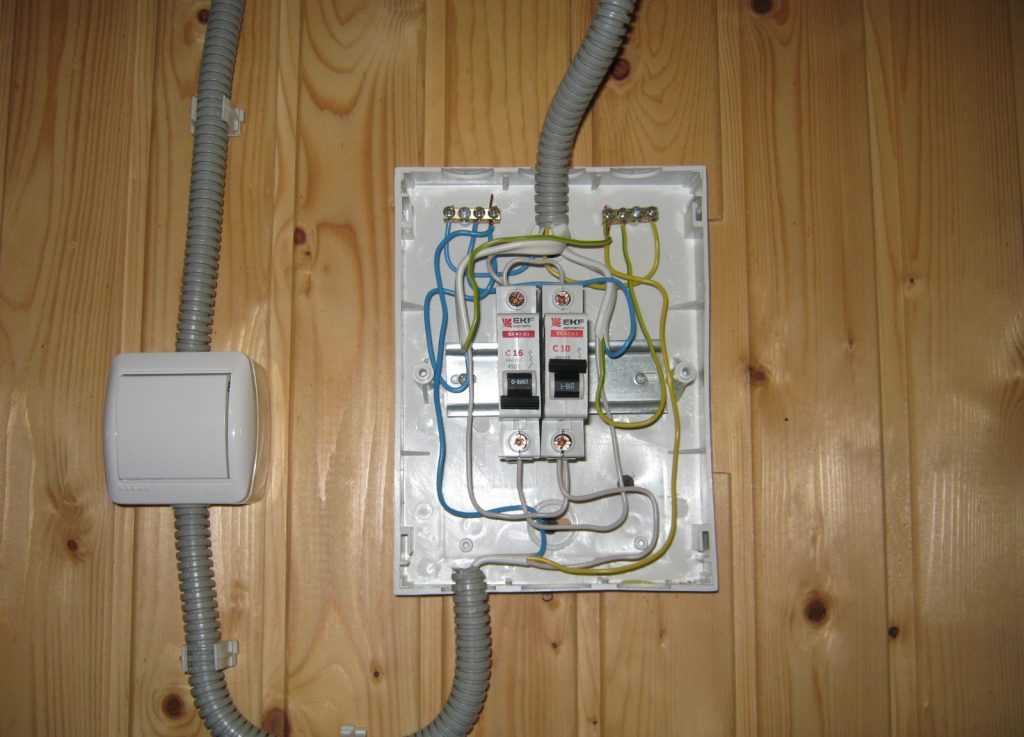

Прокладка наружной проводки

Мы рассмотрели, как выполняется прокладка внутренней электропроводки на даче поэтапно, теперь рассмотрим другой вид – наружную проводку. Прокладка наружной электропроводки в дачном домике проще, и занимает меньше времени. Согласно ПУЭ наружная электропроводка должна выполняться кабелями с изоляцией, не поддерживающей горение. Какой кабель использовать в этом случае? Подходит тот же ВВГнг-LS, или другие кабели с такой изоляцией.

Современные требования предписывают использование локализирующих негорючих труб – то есть металлических. Можно использовать медные или стальные тонкостенные трубы. Но этот вариант не самый дешевый и удобный для монтажа.

Также провод можно прокладывать в ПВХ-гофре. Если вас не устраивает этот вариант – прокладывайте в кабель-канале или плинтусе с нишей для проводов.

Монтаж розеток и выключатели для наружной установки отличается тем, что вам не нужно бурить отверстия и устанавливать подрозетники – они просто прикручиваются к стене. Это можно назвать «эконом вариант» потому что такую проводку легко заменить, добавить или убрать розетки и перенести выключатели без особых затрат и видимости переделок.

Альтернативой такому решению является электрическая проводка в стиле ретро. Для этого используют специальный витой провод и керамические ролики, такой способ вполне соответствует требованиям ПУЭ. Его главным недостатком является высокая стоимость как самого кабеля, так и электроустановочных изделий под старину.

Вот собственно и все моменты, которые нужно знать, если решили самостоятельно провести электропроводку на даче. Надеемся, наша пошаговая инструкция с картинками и схемами помогла вам понять, с чего начать и что вообще нужно делать!

Материалы по теме:

• Как собрать электрический щит
• Как выбрать автоматический выключатель
• Как выбрать УЗО для дома
• Освещение на даче своими руками

Электрика на даче своими руками

Начало очередного дачного сезона начинается по-разному, у кого-то с просмотра цен на рассаду, у кого-то с планов отдыха на выходные, а у кого-то традиционно с составления сметы ремонта ведь недостроенные дачные постройки в первый года новым строительством не назовешь.

И если наклейка отсыревших обоев или замена перегоревшей лампочки в коридоре  дело нескольких минут, то вот правильно смонтировать электричество на даче – целая проблема. Хотя с другой стороны, кому как не хозяину дачи заняться и сделать все по уму, так чтобы было удобно пользоваться электроприборами, чтобы точек установки розеток хватало на всех потребителей, чтобы при работе на участке подключение было на улице и не нужно было отключать холодильник и протягивать электрический удлинитель.

Электропроводка дачи – принципы и особенности проектирования

Рассматривая задачу сделать монтаж электрической сети отдельно взятой дачи с условием подключения к местной линии или же модернизировать уже существующую систему в дачном доме  реальнее и проще составить план поэтапного решения данной проблемы.

Начальным этапом в таких ситуациях всегда выступает этап планирования. Для правильного решения технической стороны задачи понадобится минимальные знания и немного воображения.

Далее, следует этап подготовки, ведь сделать электричество на даче своими руками без достаточного количества  электрического кабеля, электротехнической фурнитуры, приборов защиты и контроля, и конечно устройства безопасности попросту не получится. Проводка на даче, в особенности если это небольшой домик на 2-3 комнаты с совмещенным санузлом и перспективой периодического проживания только летом должна оборудоваться сразу и в полном объеме. Ведь каждый последующий этап модернизации схемы только ухудшает положение и усложняет схему прокладки проводов.

Практический этап, когда электропроводка на даче своими руками монтируется от начала и до финального подключения представителями энергокомпании к линии электроснабжения. И хотя это самый длительный и трудоемкий этап работы, но он при правильно составленным проекте, и наличии всех материалов может занять относительно немного времени, тем более что современные материалы и технологии позволяют действительно все делать своими руками, без посторонней помощи.



Приступая к работе, нелишне вспомнить и принципы, на которых разрабатываются  схемы прокладки электропроводки здания. Для дачи, как отдельного строения, оснащенного отдельным электросчетчиком и имеющим потребителей электроэнергии различной мощности такими принципами могут быть:

• Безопасность – проводка на даче должна быть безопасной, спроектированной и смонтированной по всем правилам;
• Простота – схема, собранная своими руками должна быть проста и понятна не только электрику-профессионалу, но и обыкновенному человеку, ведь когда потребуется отключить всю схему электроснабжения здания это должен сделать любой;
• Надежность – даже если электропроводка на даче собрана по индивидуальной схеме и своими руками, она должна быть надежной и обеспечивать работу даже при кратковременных перегрузках.

Рабочий проект схемы электропроводки дачи

Разработка проекта схемы электроснабжения дачи может иметь разные методы и подходы, но самым простым и надежным методом просчитать и получить исходные данные выступает составления рабочей схемы, в котором будет указана не только электропроводка на даче, но и размещение основных потребителей электричества.

 Основными исходными данными для составления рабочей схемы проекта выступает план дома с точностью до сантиметра и данные об электроприборах, планируемых для подключения.

План здания можно скопировать как с проекта строительства, так и сняв своими руками все размеры с помещений дачи. Точность измерения должна быть соблюдена максимально точно, ведь при расчете потребности, например, в электрическом кабеле ошибка в 2-3 см в конечном итоге может обернуться нехваткой 2-3 метров кабеля.

Учет потребителей электричества, в особенности таких крупных, как микроволновая печь, варочная поверхность, бойлер или электрический конвектор позволят обеспечить приобретение необходимого номинала электрических кабелей, приборов защиты, розеток и выключателей.

Учитывая то, что электропроводка на даче как и в любом частном доме монтируется с соблюдением правил устройств электроустановок, то в графической части необходимо учесть и высоту комнат, уровень пола в комнатах, размеры окон и дверных проемов, толщину простенков и  материал стен.

При расчете данных чтобы электропроводка на даче отвечала всем потребностям нормального отдыха, берутся во внимание:

• Для стандартного освещения берется 1-2 точки подключения приборов освещения на комнату;
• Для кухни может быть предусмотрено 2-3 точечных светильника;
• Электричество на даче для крупных потребителей, установленных стационарно таких как бойлер, плита, стиральная машина  должно подаваться по выделенным индивидуальным линиям;
• Электропроводка для каждодневных нужд прокладывается из расчета по 1 розетке на каждую стену помещения.

Дополнительно электричество на даче рекомендуется предусмотреть и для наружного освещения и для подключения инструмента для работы на приусадебном участке.

Ну и, конечно, самое главное, распределительный щит. Электропроводка на даче, а если учесть все точки подключения, как системы освещения, так и электропроводки для электроприборов имен те слишком большое количество направлений и потребителей. Однако, даже такие скромные параметры схемы электроснабжения требуют чтобы проводка на даче обеспечивалась надежной системой безопасности. Именно поэтому оптимальным способом обеспечить безопасность электропроводки выступает установка распределительного щита с монтажом на нем необходимого количества автоматических выключателей, понижающего трансформатора, устройства защиты электроприборов и конечно электрического счетчика.

Сам рабочий проект оформляется графически на листе бумаги, при этом рекомендуется сделать еще и рабочую копию, которую можно использовать непосредственно при проведении работ по прокладке электропроводки.

Расчет потребления электричества

Проводка на даче, особенно если она прокладывается с перспективой подключения к ней таких мощных потребителей, как электроконвектор, плита или бойлер должна обеспечивать надежную и бесперебойную работу этих приборов, не допуская перегрузки электросети. Правильно подобранный для монтажа провод, розетка, рассчитанная на большую силу тока и автоматический выключатель должны обеспечивать работу приборов и к тому же дополнительный запас мощности.

Электропроводка на даче во избежание аварийных ситуаций должна быть выполнена из одного типа проводов. Материал проводников должен быть идентичен и не вызывать в местах скруток окисления, образования излишней теплоты, создания угрозы возникновения короткого замыкания и возгорания. Основной ошибкой при монтаже выступает соединение алюминиевого и медного проводов, что в конечном итоге при постоянной подаче электричества приводит к аварийным ситуациям.

Для подключения магистральных направлений рекомендуется применять медный или алюминиевый провод с двойной изоляцией проводников. Для линии освещения рекомендуется применение проводов сечением 1,5-2 мм, а для подключения розеток сечение проводов электропроводки должно быть не менее 2 мм.

Для индивидуальных потребителей рекомендуется все-таки устанавливать электропроводку с определенным запасом. Арифметика здесь довольно проста, на каждый 1 кВт потребляемой мощности электроприбора подбирать проводник сечением в 1,75-2 мм, и хотя электрики советуют ограничиться формулой 1 кВт=1 мм2, но лучше перестраховаться и сделать дополнительный запас.

Расчет силы тока, а такой расчет необходим для установки приборов защиты в обязательном порядке проводится как для всех потребителей, так и для наиболее важных направлений. Сила тока определяется по формуле «сумма потребляемой мощности всех приборов / напряжение в сети» в результате получается цифра, на которую необходимо ориентироваться при покупке необходимых аксессуаров. Для суммарной силы тока всех потребителей необходим самый мощный автоматический выключатель, а вот для индивидуальных достаточно и номинала в 5-10 ампер.

Прокладка электропроводки

 Проводка на даче рекомендуется к монтажу в двух основных вариантах в открытом виде и внутренней проводки в стену. Для открытой проводки используются специальные монтажные короба, в которые устанавливаются электрические кабели.

Порядок монтажа такого вида проводки своими руками довольно прост:

• От распределительного щита по разметке устанавливаются защитные короба к распределительным узлам;
• От распределительных узлов монтируются к местам установки потребителей короба соответствующего размера;
• По установленным коробам прокладывается электропроводка к распределительным узлам;
• Устанавливаются фурнитура – розетки, выключатели, проверяется правильность подключения и проводится соединение сростков и изоляция соединений;
• Проверяется работоспособность схемы;
• Провода окончательно крепятся и закрываются заглушками наружные короба.

Внутренняя проводка на даче при монтаже ее своими руками рекомендуется к установке в специальных гофрированных рукавах. Особенность установки таких рукавов зависит от материала стен – для деревянной постройки применяются металлические гофрированные рукава, а вот для прокладки в стенах из кирпича или другого негорючего материала рекомендуется установка пластикового рукава.

Также как и для рукавов, для других элементов, таких как монтажные коробки под розетки и выключатели, распределительные коробки рекомендуется подбирать в соответствии с материалом стен здания.

Проводка на даче в варианте скрытого монтажа оборудуется по несколько иной технологии. При проведении работ своими руками рекомендуется использовать электроинструмент, так будет существенно ускорен темп работ. Сначала в стенах вырезаются каналы для прокладки гофры. Также как и с открытой проводкой рекомендуется начинать работы от распределительного щита – прочертить линии и определить места переходов через простенки.

При помощи штробореза, болгарки или перфоратора необходимо проштробить стены. Если работы проводятся своими руками, то лучше начать с устройства отверстий в простенках, так будет легче ориентироваться по трассам прокладки кабелей. Для подключения электроинструмента к электричеству через временный распределительный щит, рекомендуется использовать удлинитель с несколькими гнездами для подключения инструмента.

Перед установкой гофры в нее протягивается кабель. На этом этапе в обязательном порядке рекомендуется, чтобы каждый рукав был подписан, так можно избежать путаницы при подключении электричества.

Вводы в соединительные коробки и закрепление в монтажных планках своими руками делается, согласно схеме соединения проводов. Установка соединительных коробок рекомендуется сначала на винты, а после подключения всех линий и на раствор или шпаклевку. При этом подключение к электричеству собранной схемы проводится только после окончательного высыхания раствора.

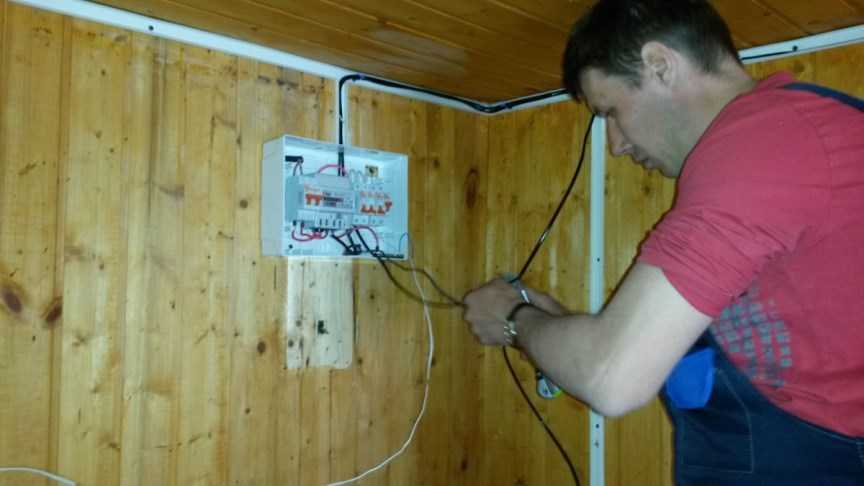

Сборка всей схемы на распределительном щите проводится в следующем порядке:

• Устанавливаются монтажные планки;
• Устанавливаются автоматические выключатели;
• Устанавливается электрический счетчик;
• Монтируется трансформатор для питания освещения в ванной и подвале;
• Подключаются проводники к монтажным планкам и выключателям;
• Собранная схема соединяется с защитным заземлением;
• Выводится провода на общий рубильник и подключаются к счетчику.

Все эти работы могут выполняться своими руками, а вот подключение счетчика к электричеству  воздушной линии лучше делегировать электрику компании.

Полностью собранная проводка на даче своими руками при подключении к стационарной сети в обязательном порядке должна быть проверена профессиональными электриками, лишь в таком случае можно рассчитывать, что электричество на даче не принесет вреда.
