Как сделать электропроводку в деревянном доме своими руками: Электропроводка в деревянном доме своими руками

Формула для расчета   I = P / V

Пример.

Допустим, в дачном деревянном доме, состоящем из прихожей, кухни, гостиной, ванной и туалета, а так же холла, двух спален, кабинета, планируется тринадцать светодиодных ламп ≈ по 30 Вт, двадцать розеток. Кроме того, предполагается пользование электро чайником мощностью 1600 Вт, микроволновкой мощностью 1000 Вт, холодильником мощностью 400 Вт. Компьютер 250 и три телевизора по 300 Вт. При таком энергопотреблении к дачному деревянному дому достаточно подвести напряжение 220 В. Считаем потребляемый ток из сети 20,64 А. При подсчете стандартное потребление не превышает 25 Ампер.

• Р = (30*13) + 1600 + 1000 + 400 + 250 + (300*3) = 4540 Вт.
• I = 4540 / 220 ≈ 20,64 + 10% ≈ 22,7 Ампер.

Как правило, в большинстве домов максимальное потребление не доходит до 25 А. Но, если вы предполагаете в дальнейшем пользование дополнительными приборами значительной мощности, можно ориентироваться на 25 А и более.

От этого параметра отталкиваются, когда выбирают необходимые материалы. Но нужно считать с некоторым запасом. То есть при токе потребления 16 А нельзя использовать предохранитель с таким же пороговым значением. Оно должно быть больше, чем расчетное.

Определяем сечение кабеля.

Зная значение силы тока, определяем сечение кабелей. Выбирают провода для деревянного дома, руководствуясь теми же требования, что и для конструкций из других – менее горючих материалов – кирпича, бетона. Если сечение провода не соответствует нагрузкам, возможны короткое замыкание и даже пожар. Так, при расчетном токе 16,5 А и планируемой закрытой разводке необходим кабель сечением минимум 2 кв. мм. Для 25 Ампер – 4 кв. мм. Кабель подбирается в зависимости от групп распределения и в соответствии с планируемой нагрузкой:

• при подключении розеток используется медный – сечением 2,5 кв. мм. Мощность общая не может превышать 4,6 кВт;
• для осветительных приборов берется – сечением 1,5 кв. мм. Мощность группы не может быть больше 3,3 кВт;
• для приборов большой мощности – с сечением 4 кв. мм. Учтите, что приборы с большим уровнем потребления мощности подключаются только в отдельную розетку. Категорически запрещено соединять эту розетку еще с какой-то группой.

Медь или алюминий?

Для деревянного дома настоятельно рекомендуется только медный кабель. И вот почему. У медного кабеля, если сравнивать его с алюминиевым, лучшая проводимость. Медная начинка выдерживает большую нагрузку по сравнению с алюминиевой того же сечения. У медного кабеля большая химическая стойкость, большая механическая прочность. Да и служит он дольше алюминиевого, хотя и стоит подороже.

Кабель для ввода электричества в дом.

Для электропроводки внутри дома подойдет кабель марки ВВГнг(А) или ВВГ– Пнг(А). Буквы ВВГ означают винил, винил, голый. Это говорит о том, что присутствует изоляция на каждом проводнике и есть общий слой изоляции. Голый означает, что он без дополнительной брони. Цифровой код после марки означает количество жил, площадь сечения.

Для ввода электричества по воздуху применяют кабель марки СИП-4 или СИП-2а. Во втором случае в кабеле есть необходимая для заземления несущая нулевая жила. СИП – это кабель с многопроволочными алюминиевыми жилами, которые изолированы светостабилизированным полиэтиленом. Благодаря этому кабель стоек к солнечным лучам. Не страшна ему непогода.

Для ввода кабеля под землей подходят марки ВБбШв или в полиэтиленовой изоляции ПвБШв. Это бронированный медный кабель.

На пальцах. В нашей ситуации внутри дома на освещение пойдет кабель с медной начинкой сечением от 0,75 до 1,5 кв. мм, на розетки, в которые не предусмотрено включение приборов большой мощности, – 2,5 кв. мм, на розетки, рассчитанные для подключения приборов большой мощности, – 4 кв. мм. К дому электричество подводим кабелем СИП-2 с сечением 16 кв. мм.

По этажам или виду?

Всех энергопотребителей условно можно распределить по нескольким группам. Деление произвольное, как удобно вам, например, по этажам дома или по виду энергопотребителей. Так, по виду потребителей это:

• освещение;
• розеточная группа;
• силовая группа, куда относятся стиральная машина, бойлер, котел.

Каждую из них, будь то линия электропроводки осветительных и отдельных групп, групп розеток, необходимо подвести к внутреннему распределительному щитку. Именно с него начинается электроснабжение дома, если вводной распределительный щит расположен на улице.

Без автоматов, УЗО не обойтись

Для группы или розетки нужно предусмотреть отдельный автоматический выключатель. Его мощность должна соответствовать сечению проводящего провода. Делается это, чтобы автоматический выключатель разомкнул цепь раньше, чем начнет тлеть провод и плавиться изоляция. То есть автовыключатель защищает провода, кабели, электроприборы от последствий нештатных ситуаций. Для групп освещения мощность автомата – 10‒16 А, для отдельной группы, а также индивидуальной розетки ‒ 16, 25, 32 А. Количество автоматических выключателей может быть различным.

Можно поделить всю электросеть дома на определенные зоны. Допустим, отдельно выделить зону кухни, ванной или нескольких комнат. Можно поставить автоматы на группы. Например, на все розетки, к которым не предусмотрено подключение бытовых электроприборов большой мощности. Номинальную мощность автоматов рассчитывают по каждой зоне или группе отдельно. Чем меньше номинальная мощность, тем выше безопасность при пользовании бытовой техникой.

На пальцах. В нашей ситуации достаточно поставить два автомата по 16 А отдельно на все розетки, отдельно – на все лампочки и отдельно на розетку, куда будут подключаться приборы большой мощности.

Использование в электропроводке деревянного дома УЗО – устройства защитного отключения – обязательно. УЗО защищают от тока утечки человека и животных. Этот выключатель дифференциального тока мгновенно сработает, когда произошла утечка электрического тока. Чаще всего в домах применяются УЗО с порогом срабатывания не более 30 мА. Во влажных помещениях – 15 или даже меньше – 10 мА. Для групп выключателей и сети освещения – УЗО на 16 мА, на розетки – на 20 мА. Применяются и так называемые противопожарные УЗО. Они срабатывают при токе утечки в 300–500 мА. Такой ток утечки может привести к возгоранию.

Выбираем светильники.

Определившись с кабелем, УЗО, автоматическими выключателями, самое время подумать о светильниках. Они должны быть безопасными, работать без скачков напряжения. Наиболее популярны и гармоничны в деревянных домах светильники с элементами, выполненными из натуральных материалов. Это:

• светильники с деревянными элементами;
• керамическими абажурами;
• из ткани;
• люстры с ковкой.

Неплохо будут смотреться в интерьере из дерева рефлекторные или галогеновые лампы, вертикальные и горизонтальные шинные системы.

Выбирая приборы освещения, следует заранее подумать, как будет проложена внутренняя электропроводка в деревянном доме. Тем более электропроводка по деревянному потолку, где в основном и располагаются осветительные приборы. Хотя кардинально этот вопрос можно было решить и раньше.

Наружная или скрытая?

Возможно три варианта, как провести электропроводку в деревянном доме:

Но есть свои нюансы при этом. Наружная электропроводка – самый легкий способ подвести электричество. Для соблюдения правил монтажа проводки провода закрепляют в кабель-каналах либо в фарфоровых изоляторах. Такой вид проводки не всегда вписывается в интерьер, а чаще всего даже портит его, так как обыграть наружную электропроводку, сделав ее частью интерьера, достаточно сложно, хотя и возможно. Кабель-каналы подбираются в таких случаях под цвет стен помещения.

При скрытой электропроводке кабель закладывают в металлические трубы, обязательно заземляют. Именно в металлические. Полиэтиленовые подчас очень нравится грызунам. Особенность такого вида проводки – ее не видно. Она не нарушает гармонии деревянного дома. А если соблюдены все необходимые правила монтажа электропроводки в деревянном доме, то и безопасна на все сто.

А вот беспроводная технология в деревянном доме применяется редко.

Подводим кабель.

Как сделать электропроводку в деревянном доме самому так, чтобы результат радовал долгие годы? После теоретического этапа по составлению плана, принципиальной схемы, подсчетов, чего сколько необходимо, и приобретения материалов пора приступить к части чисто практической – непосредственно монтажу.

Ввод кабеля по воздуху.

Первый вопрос, который необходимо решить при этом, – ввод кабеля в строение. Для этого есть два способа:

• воздушный;
• подземный.

Наиболее надежным считается подземный. Кабель полностью скрыт, так как располагают его на глубине не менее 80 см. Проход через фундамент, ввод в строение осуществляется в металлических толстостенных гильзах. Подземный ввод кабеля больше применяется при новом строительстве. В уже построенный дом легче провести кабель воздушным путем.

Причем не только легче, но и дешевле. Для этого используется провод сечением не менее 16 мм. У него высокопрочная оболочка, сделанная из сшитого полиэтилена. Такой провод устойчив к инфракрасному излучению, не страшны ему температурные перепады. Внутрь дома такой кабель не заходит. Проводящую линию с внутренней линией скрепляют специальными соединительными герметичными жимами. Они дают надежный контакт, исключают окисление и возгорание. Для отрезка от подключения линии к домовой стене до вводного распредустройства используется уже другой – ВВГнг. Там, где он проходит сквозь стены, перекрытия, его упаковывают опять же в металлические гильзы.

Ввод кабеля под землёй.

Защитный автомат устанавливается при этом одним из двух способов:

• установить защитный автомат перед входом кабеля в здание. Порог срабатывания при этом выбирается выше, чем у установленного на вводном распредустройстве;
• приборы учета расходуемой электроэнергии, автомат устанавливаются вообще вне дома – на внешнюю стену строения или на столб внешней электролинии, от которой дом будет запитываться.

Какой из способов подойдет – решать вам исходя из трудозатрат, материальных затрат.

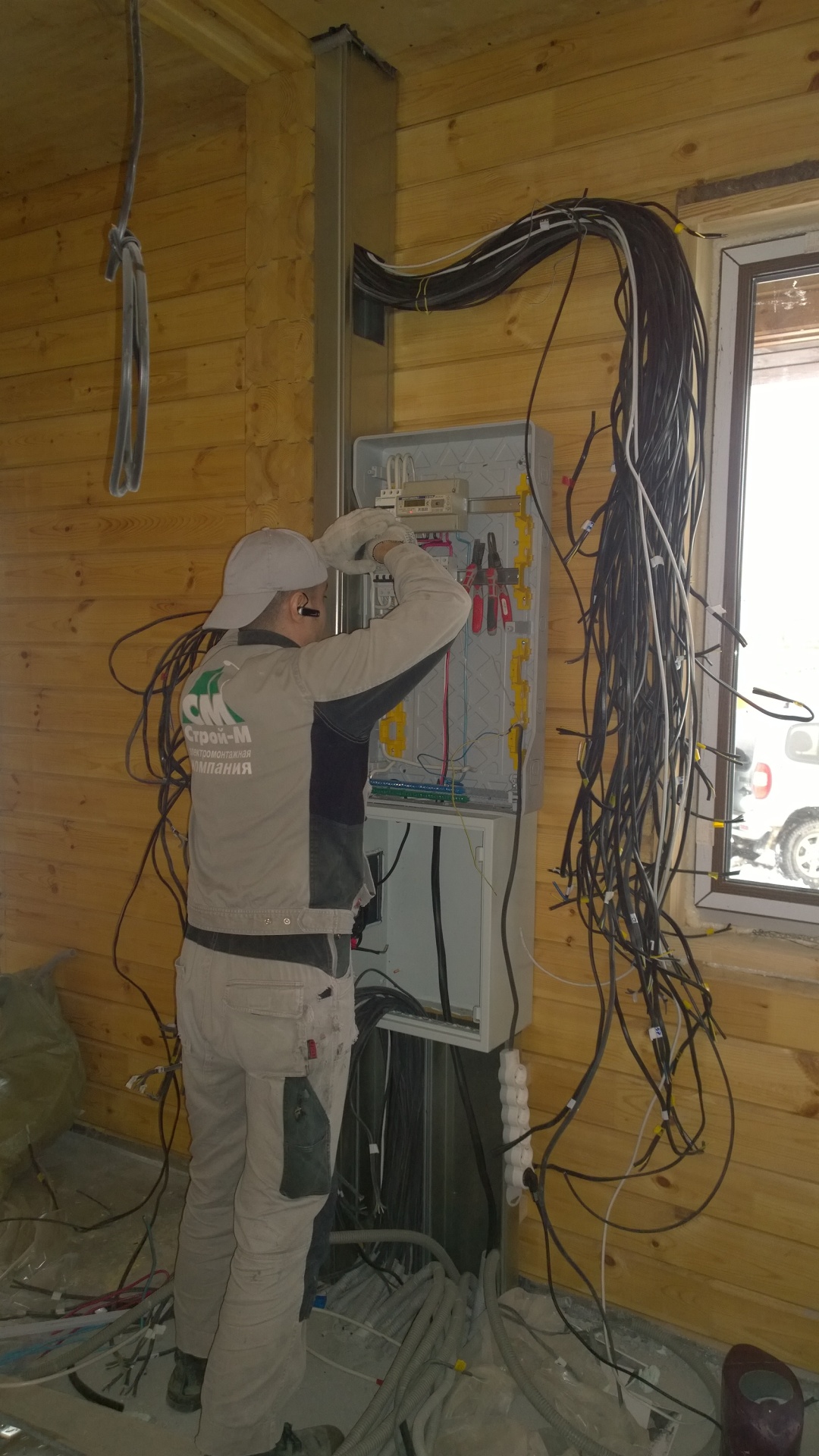

Устанавливаем распределительный щит.

Электрощит.

Линия ввода в дом приводит к распределительному щиту. Он представляет собой щит из металла или пластика и оснащен специальными местами для крепления счетчика потребляемой электроэнергии, если он не вынесен наружу, Din-рейкой для автоматических выключателей, УЗО, шинами и контуром заземления. Его размер зависит от количества устанавливаемых на него модулей. Сколько ставить автоматов и УЗО, вы уже просчитали, когда составляли план и принципиальную схему.

Распределительный щит монтируют только в вертикальном положении. Делается это на расстоянии 1,2–1,5 м от пола. Хорошо, если под щитком будет негорючая поверхность. В деревянном доме такую можно обустроить в подсобном помещении. Задняя часть щитка крепится к стенке саморезами. На Din-рейку устанавливают УЗО, счетчик, автоматы. Все модули располагают по убыванию силы тока. Это более удобно, впоследствии позволяет выполнять подключение быстрее.

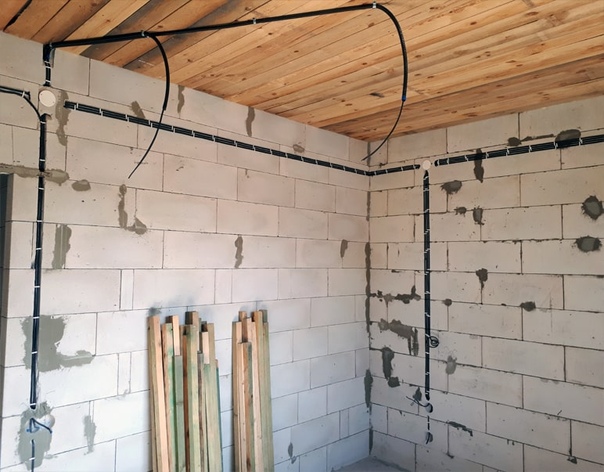

Делаем разметку.

Разметка электропроводки.

Прежде чем непосредственно приступить к монтажу проводки, необходимо сделать разметку – разметить на стенах основные линии проводов от распредщитка до потребителей энергии, разметить все повороты, ответвления, проходы через стены. При разметке необходимо соблюдать ряд правил:

• провода на стене нужно монтировать только параллельно или перпендикулярно полу;
• горизонтальные участки должны проходить на 20 см ниже потолка. Это снизит вероятность повредить проводку;
• на поворотах проводки необходимо соблюдать угол в 90 градусов;
• если провод должен пройти через перекрытия, путь от соединительной коробки до потребителя энергии должен быть кратчайшим.

Размечать трассу можно с помощью специального шнура, а можно пойти и по пути наименьшего сопротивления – использовать для этого мел, уголь, краску, даже цветные карандаши.

Делая разметку, размечайте места разветвления проводки, спуски проводов к выключателям осветительных приборов, розеткам. В таких местах вы расположите соединительные коробки. При планируемом монтаже скрытой электропроводки отмечайте на стене места для установочных коробок, в которых будут размещены выключатели и розетки.

Стандартные требования к размещению выключателей – на высоте 1,5 или 0,5–0,8 м от пола. Расстояние от выключателя до дверного косяка независимо от его материала должно быть более 0,1 м. Высота расположения розеток может быть любой. Главное здесь – удобство. В районе столов розетки должны находиться выше крышки. Для кухонного стола расстояние – не менее 0,9 м, что вызвано как удобством, так и безопасностью.

Для разметки места расположения потолочного светильника, который планируется повесить в центре комнаты, проведите линии, соединяющие противоположные углы комнаты. Точку их пересечения с помощью отвесов перенесите на потолок. Затем разметьте линию, которая соединит светильник с местом подключения.

От щитка – к точкам подключения.

Следующий шаг – непосредственно прокладывание кабеля от щитка распределения до точек подключения энергопотребителей, то есть разводка электропроводки. В деревянном доме при выполнении такой работы необходимо неукоснительно соблюдать некоторые правила.

Главное – не допускать использование скруток. Часть кабеля от диавтомата до точки потребления должна быть из цельного куска, для чего сначала нужно нанести разметку на стену. Затем рулеткой замерить расстояние, а только потом отрезать необходимое количество провода с запасом 15–20 см. Когда же без соединения кабеля не обойтись, обычные скрутки использовать категорически запрещено. Тогда применяют клеммные колодки или пружинные клеммы.

Как уже говорилось, для прокладки внутренней электропроводки есть два способа. Менее затратный по силам и деньгам – устройство наружной электропроводки. Главное правило здесь – провода никогда не прикасаются к деревянным поверхностям. Самый простой вариант, когда проводник с сечением до 6 кв. мм крепится на стену специальными клипсами-скобами из негорючего пластика. Желательно, чтобы кабель был с медной жилой, у которой двойная и даже тройная оплетка. Если у кабеля обычная изоляция, такая проводка кладется на негорючую прокладку.

Более эстетично выглядит кабель, проложенный в подходящих по размеру полимерных кабель-каналах. Такие каналы могут быть для одного провода, могут – для нескольких. Можно подобрать подходящие к интерьеру помещения кабель-каналы.

Возможно размещение проводов в металлической гофротрубе. Ее диаметр до 2 см. Для прокладки применяются клипсы. Они позволяют оставить расстояние между стеной и кабелем. Гофра чаще применяется там, где необходим поворот провода. Для прямых участков идет металлическая либо полимерная труба. Кстати, все металлические элементы необходимо для безопасности заземлять.

Монтаж скрытой электропроводки в деревянном доме – задача трудоемкая. И опять же необходимо соблюдать ряд правил, которые диктуются нормами безопасности. Это:

• размещение электропроводки в трубе преимущественно стальной, металлической гофре. Причем внутренняя поверхность их должна быть оцинкована. Если кабель голый, без дополнительной защиты, прокладывать его категорически запрещается;
• при горизонтальном прокладывании трубы ее размещают с уклоном. Делается это, чтобы конденсат стекал в нижнюю часть уложенной трубы. Иногда в местах, где часто скапливается влага, просверливают несколько отверстий, небольших по диаметру;
• участки трубы на поворотах изготавливают из элементов на резьбе, которые соединяются сваркой или пайкой;
• в местах соединения кабелей устанавливаются только металлические распределительные коробки.

Монтируем розетки, выключатели.

Подрозетники

Исключительно из металла в деревянном доме – это одно из основных требований – изготавливаются подрозетники, которые должны быть заземлены. Розетки, выключатели устанавливают в коробки, выполненные из металла, под которые необходимо высверлить в дереве гнезда по нужному размеру. Место входа трубы в коробку герметизируют. На выходе трубы из коробки устанавливают заглушку, которая выполнена из пластика. То есть труба и коробка должна представлять единое целое.

И не забыть о заземлении.

Только тогда обеспечивается непрерывность цепи металлической конструкции по всему дому, и тогда будет достаточно заземления лишь на распределительном щите. А заземление сети в деревянном строении необходимо как ни в каком другом, так как предохраняет элементы цепи от перегрева и возможного искрения, то есть обеспечивает пожарную и электрическую безопасность. Если же есть разрывы, необходим дополнительный заземляющий провод. Его соединяют с помощью пайки с каждой коробкой и трубой. Этот вариант требует гораздо больше сил, потому лучше все-таки добиться непрерывности цепи металлической конструкции по всему строению.

Заземление дома.

Правильная электропроводка в деревянном доме – гарантия безопасности, долгих лет ее службы, отсутствия необходимости все переделывать.

Пошаговая инструкция проведения электропроводки в деревянном доме своими руками

Электрическая прокладка проводки в деревянном доме своими руками трудоемкая и достаточно сложная работа, которая требует мастерства и солидных теоретических знаний. Идеальным решением будет зарезервировать место под электрические кабели еще на этапе закладки фундамента, тогда действительно есть возможность соблюсти все правила, сделать эффективную и безопасную сеть. А вот если дом уже построен и нет возможности продумать все заранее, то лучше обратится к специалистам и у них узнать, как сделать разводку электропроводки в доме своими руками. Компания «Электромонтаж ПРО» имеет богатый опыт в работах связанных с электричеством. Следовательно, мы можем помочь вам в составлении схемы проводки в деревянном доме своими руками. Звоните: +7 499 955-56-52.

Схемы проведения проводки в доме своими руками

Своими руками в частном деревянном доме можно осуществить монтаж электропроводки несколькими способами:

1. скрытый монтаж;
2. открытый в гофрированных трубах;
3. открытый в кабель-каналах;
4. проводка открытым кабелем;

Остановимся подробнее на каждом из них, дабы разобраться в деталях того, как сделать проводку в каркасном доме своими руками.

Скрытая проводка стальными трубами в деревянном доме своими руками

Данный способ при монтаже проводки своими руками в частном доме является самым надежным. Главным его отличием является помещение проводов в металлические трубы (в основном они выполнены из стали). Последние убираются под обшивку, тем самым их становится не видно. Далее начинается работа по установке щитка, коробок для розеток или выключателей и т. п. После чего следует позаботиться о заземлении, и лишь затем затянуть кабель в трубы и запаять концы. И уже в последнюю очередь осуществляется разделка проводов и проверка системы.

Основные требования к скрытой проводке стальными трубами:

• изнутри все трубы должны быть покрашены или оцинкованы;
• проводке не должно быть тесно — оптимально, чтобы свободное от кабеля место составляло больше 50%;
• труба монтируется под небольшим углом к плоскости пола;
• соединение стыков проводится с уплотнением — на практике используются специальные пластиковые заглушки.

Если какие-то моменты остались непонятны, то всегда можно посмотреть видео о проводке электричества в дом своими руками или позвонить по телефону +7 495 240-91-98.

Открытая проводка гофрированными трубами в частном деревянном доме своими руками

Если эстетический вид помещения не играет решающей роли или стены настолько неровные, что другие способы монтажа исключены, можно сделать своими руками открытую проводку в деревянном доме гофрированными трубами. Производятся они из негорючего пластика и специальными стяжками (клипсами) крепятся вдоль стены.

Во-первых, обязательно сделайте точный расчет перед началом работ с электропроводкой в частном доме своими руками. Во-вторых, наметьте места крепления труб к стенам (потолку) и проделайте необходимые отверстия. В-третьих, нарезку труб и кабеля осуществляйте с запасом в 10 см. В-четвертых, проложите трубы и кабель, а затем закрепите их скобами. В-пятых, завершите все работы коммутацией проводов, установкой выключателей и розеток, проверкой смонтированной системы и подключением электроприборов.

Открытый монтаж электропроводки в деревянном доме своими руками: проводка в кабель-каналах

Пожалуй, этот способ провести электропроводку в каркасном загородном доме своими руками можно назвать самым популярным и, к тому же, недорогим — по наблюдению специалистов «Электромонтаж ПРО». В нем провода помещаются в специальные узкие коробки. У них достаточно эстетичный вид, они легко монтируются вдоль любой стены, например оштукатуренной или деревянной. К плюсам данного способа относят аккуратный внешний вид помещения и относительную дешевизну материалов. Кроме того, заменить поврежденный участок не составит труда, ведь все на виду.

Основные этапы прокладки проводов в кабель-каналах:

1. составление подробной схемы электропроводки в частном загородном доме своими руками, закупка материалов;
2. монтаж нижней части коробки, которая служит негорючей прокладкой между проводом и стеной;
3. закладка проводов;
4. монтаж верхней части канала, закрывающей провод;
5. проверка системы, подключение электроприборов.

Как провести своими руками проводку в доме открытым кабелем?

При соблюдении определенных норм возможна электрификация дома открытым кабелем. Принцип прокладки такой же, как у остальных видов открытого монтажа, однако требования к материалам более жесткие. Именно поэтому перед тем как приступить к составлению схемы проводки в квартире своими руками, обратите особое внимание на эти требования. Сам электрокабель должен быть достаточно толстый, прочный, с хорошей изоляцией, под него делается специальная негорючая прокладка, которая исключит непосредственное соприкосновение кабеля с потолком и стенами. По правилам он должен находиться не менее чем в 1 см от стены, поэтому электрокабель обычно крепят на изолирующих фарфоровых роликах. Этот вид монтажа также используется при проводке в гараже своими руками, о чем свидетельствуют схемы.

Инструкция о том, как провести проводку в доме своими руками на видео

Для вашего удобства компания «Электромонтаж ПРО» предлагает посмотреть пошаговую инструкцию, как провести проводку электричества в доме своими руками на видео.

Сравнение типов проводки в частном доме при монтаже своими руками

Давайте сравним два основных способа прокладки электрики (наглядно это можно будет увидеть в видео о том, как провести проводку в доме своими руками).

1. Скрытый тип с соблюдением всех необходимых мер предосторожности обходится дороже, но считается более надежным.
2. Открытый способ менее трудоемкий, однако приходится прилагать усилия, чтобы придать эстетический вид помещению.
3. При необходимости заменить часть проводки скрытый способ монтажа вызовет значительные затруднения.

Хозяин, бюджет которого не ограничен, возможно, выберет скрытый монтаж, тщательно распланировав прокладку электросети еще на этапе постройки дома. Но чаще всего домовладелец сталкивается с ситуацией, когда времени на благоустройство не очень много, а дом уже построен. Тогда выход один — открытая проводка. Но помните, что независимо от способа, делать электропроводку в деревянном доме своими руками лучше пошагово. Это поможет вам не столкнуться с еще более серьезными проблемами в будущем.

Почему не стоит проводить электрическую проводку в деревянном доме своими руками?

Из-за неправильного монтажа, превышения нагрузки в сети, некачественных материалов, повреждения изоляции, происходят короткие замыкания. Дерево легко воспламеняется, деревянная пыль иногда забивается в каналы, дом может дать усадку, и провода будут деформированы. Отсюда следует, что заниматься прокладкой проводки в деревянном доме своими руками — это огромный риск и лучше вызвать специалистов. Электрики компании «Электромонтаж ПРО» имеют необходимую квалификацию и отвечают за качество выполненных работ. Для их вызова на дом звоните: +7 499 955-56-52.

Вы все еще хотите самостоятельно заняться проводкой, после того как узнали все нюансы работы? Тогда не будем вас задерживать и напоминаем об изучении заранее схем и видео об электропроводке в частном дачном доме своими руками. Будьте аккуратны и внимательны!

Электропроводка в деревянном доме своими руками пошаговая

Деревянные дома имеют ряд безусловных преимуществ: минимальные материальные затраты, высокая скорость строительства. С течением времени, «мода» на деревянные дома только увеличивается, в них устанавливается вся необходимая электронная и бытовая техника, а освещение соответствует современным тенденциям. Требования к безопасности высокие, так как такой дом боится огня, поэтому, нужно знать все необходимые правила, чтобы сохранить свое имущество и жизнь.

Монтаж проводки в деревянном доме производится согласно ПУЭ (правила устройства электрических установок). Поскольку электрический кабель является потенциальным источником возгорания, а в деревянных домах пожары могут привести к огромной потере материальных средств владельца, необходимо обезопасить свое жилище от чрезвычайных ситуаций по полной программе. Благо, наличие качественных изоляционных материалов для электрических проводников на полках магазинов имеется в большом количестве. Электропроводка в деревянном доме своими руками — вполне допустима.

В деревянном доме можно произвести монтаж электрической проводки двумя способами: открытым и скрытым. Первый потребует меньше времени и затрат на установку, также при дальнейшей замене участков проводки не создаст дополнительных трудностей у электрика. Второй способ подразумевает прокладывание электропроводов в изоляционных трубах через внутренние пустоты стен, в выпиленных пазах, под плинтусом, или под штукатуркой.

Поскольку стены деревянных домов чаще не штукатурятся, а декорируются листами гипсокартона, или вовсе остаются естественными (стена из сруба — вполне может удовлетворять потребности владельца в вопросе создания атмосферы уюта), электрические кабели в металлических трубах размещаются под деревянной или гипсокартонной обшивкой, или в специальных пазах, пропиленных циркуляркой, фрезером, или фрезерной насадкой на обычный шуруповерт.

Второй способ более энергозатратен для мастера, выполняющего прокладку проводки. Также стоит отметить, что в пожелания многих хозяев домов входит пункт: монтаж электрического щита должен быть выполнен скрытым способом, вмонтирован в деревянную стену. Безусловно, все это экономит пространство помещения и выглядит более современно. Обладая необходимыми навыками для работы с электрическими линиями и имея подходящий материал с инструментом, не сложно произвести монтаж проводки своими руками.

Основные требования к проводке в деревянном доме:

1. Электрические проводники должны быть изолированы, наибольшее распространение имеют кабели ВВГнг и NYM.
2. Допускаются только медные электрические провода.
3. Наличие автоматического выключателя и УЗО на щитке.
4. Электрические провода скрытой проводки обязательно должны находиться в металлической трубе. В деревянных домах запрещается использование металлического рукава в ПВХ изоляции.
5. Должен осуществляться правильный расчет нагрузки на электропроводку и соответственно использоваться электрический кабель с подходящим сечением. Запас токовой нагрузки должен составлять 30%.
6. Не стоит скупиться при выборе электрического кабеля и дополнительных материалов — китайские подделки дешевле, но гораздо ниже качеством, особенно опасно использовать их, если планируется производиться скрытая электропроводка в деревянном доме.

После того, как совершены расчеты сечения электрического кабеля, выбран способ прокладывания проводки, необходимо перейти к составлению схемы. Для этого удобно использовать план-схему дома. На схеме отмечается точное расположение всех элементов энергосети во всех помещениях: электрический щиток, электросчетчик, розетки и т.д.

Пример правильно составленной схемы:

Общие рекомендации по составлению схемы:

1. Распределительный щит лучше монтировать в коридоре на высоте, недоступной для детей.
2. Розетки можно устанавливать на любой высоте от пола, ограничений в их расположении нет. Учитывайте расположение в помещениях мебели и электротехники, чтобы выбрать оптимальное место для монтажа розеток.
3. Выключатели для удобства располагаются у дверного проема комнаты на доступной высоте.
4. Электрический кабель прокладывается горизонтально поверху, или понизу. Все переходы выполняются строго под углом 90 градусов.

Монтаж электропроводки

После прохождения первого шага, когда все расчеты произведены, схема составлена, необходимые материалы закуплены, – можно начинать монтаж электропроводки в деревянном доме. Для начала нужно определиться с месторасположением щитка и вариантом подвода к нему кабеля от ЛЭП. Существует два способа: подземный и воздушный. Первый вариант — наиболее надежный, а второй — менее ресурсозатратный. Затем производится монтаж электрической проводки в доме и монтаж установочных изделий: розеток, выключателей, светильников.

Наружная линия кабеля

Воздушный вариант может подвергаться авариям из-за воздействия природной стихии: сильный порыв ветра может оборвать электрическую линию, падение близстоящих деревьев или опорного деревянного столба так же приведет к разрыву кабеля.

Наружный вариант электрической проводки требует, чтобы расстояние от линии электропередач до объекта составляло не больше 25 метров. В случае, если расстояние превышает допустимое — нужно устанавливать дополнительный опорный столб.

Для подземного варианта копается траншея глубиной 60-80 см, кабель должен уходить под землю в трубе высотой от грунта не менее двух метров, и по такой же трубе входить в помещение. Не обязательно, чтобы электрический кабель под землей по всей длине проходил через трубу, это требуется только на входе и выходе. Принцип наглядно продемонстрирован на картинке.

Монтаж электрощита

Внутренний электрический щиток должен быть в несгораемом корпусе и находиться на удалении 0.5 метра от легковоспламеняющихся материалов. Снабжается входным автоматом и устройством защитного отключения. Рекомендуется располагать электрический щиток на высоте, недоступной детям. Электрический щиток, скрытый под деревянной обшивкой или встроенный в структуру деревянной стены, имеет высокий эстетический уровень, но сложность установки так же высока.

Открытая электропроводка

Такой способ значительно упрощает в дальнейшем ремонт и обслуживание электрической сети. Открытая электропроводка в деревянном доме распространена из-за легкости в установке и бюджетной стоимости материалов. Монтаж кабеля производится по периметру деревянных стен в кабельных каналах, в гофре, на изоляционных роликах, или в плинтусе. Проводка электрического кабеля должна располагаться строго в горизонтальном или вертикальном направлении.

Скрытая электропроводка

Электрический кабель размещается в металлической трубе или металлическом рукаве над подвесными потолками, проходит через внутренние пустоты деревянных перегородок, под половыми досками. Важно использовать провода с показателем индекса НГ (не распространяющие горение). Рекомендуется защищать металлические рукава и трубы от коррозии. Распределительные коробки используются металлические, с трубами они соединяются сваркой. Скрытая проводка в деревянном доме — это не работа для новичка. Нужно обладать навыками владения дополнительными инструментами и уметь хорошо все распланировать, чтобы избежать трудностей при ремонте электрической проводки, который может потребоваться через какое-то время.

Подключение розеток и выключателей

Когда трасса электрической проводки проложена, можно приступать к установке выключателей и розеток. Обязательно, для обеспечения пожарной безопасности, размещать их не на деревянном основании, а в металлических подрозетниках и специальных «стаканах» для выключателей, — то есть изолировать негорючими материалами. В помещениях повышенной влажности, нужно использовать выключатели и розетки со степенью защиты — IP-44 — это обезопасит от попадания воды на проводник. С монтажом светильников проблем быть не должно.

После завершения монтажа электрической проводки, подключив в щитке УЗО и автомат выключения, можно становиться в очередь на приемо-сдаточные испытания в Госэнергосети.

Электропроводка в деревянном доме своими руками — ВикиСтрой

Специфика прокладки по сгораемым поверхностям

Опасность электропроводки обусловлена возможным повреждением изоляции и возникновением короткого замыкания. Температура дуги достигает нескольких тысяч градусов, чего с лихвой хватает для инициации тления дерева. К счастью, подобные явления, происходящие на поверхности, не слишком опасны: тепло рассеивается во внешнюю среду и древесина не успевает загореться.

Однако совсем иную картину мы увидим, если замыкание произойдет в замкнутом пространстве. Практически все тепло будет поглощено легкогорючим материалом, и даже малейший приток кислорода приведет к развитию достаточно сильного очага тления. Ситуация усугубляется почти гарантированным присутствием в месте возгорания древесной пыли и стружки.

По этой и другим причинам электрическая проводка, прокладываемая по горючим (дерево, пластик) и легко воспламеняемым (пенополистирол) основаниям, должна проводиться либо поверхностно, либо внутри специальной сети каналов, изолированных от внешней среды.

Электрический ввод и группировка

Знакомство с электросетью деревянного дома стоит начать от точки подключения на учетном устройстве. Поскольку счетчики имеют вероятность возгорания при перенапряжениях, их монтаж на фасад допускается только в металлических ящиках с монтажной панелью.

Ввод электрического кабеля в дом выполняется внутри обычной стальной трубы, проложенной от фронтона по чердаку до вводно-распределительного устройства дома. Естественно, маршрут прокладки непрямой, к тому же трубу придется наращивать. Соединение в таком случае выполняется резьбовыми сгонами и уголками.

Поскольку именно прокладка кабельных линий представляет в деревянных постройках основную трудность, было бы разумно сократить протяженность каналов до минимума. Это достигается грамотно структурированной кабельной системой, которая имеет древовидный тип.

От ВРУ разводятся кабели крупного сечения, питающие групповые щитки сразу нескольких потребителей. В главном щите не устанавливается полный комплекс средств защиты, только общедомовая и по дифференциальному автомату для каждой линии. В групповых же щитках, напротив, присутствует селективная схема защиты: автоматические выключатели осветительных и розеточных линий, УЗО и прочая техника.

Открытая или скрытая прокладка

Если вас не смущает декоративная составляющая — электромонтаж выполняется со стандартной открытой проводкой, реализуемой двумя путями: на керамических изоляторах и в металлическом гофрированном рукаве. Оба способы призваны дистанцировать проводник от легкогорючей поверхности.

А вот скрытая проводка в деревянном доме — это именно тот самый предмет постоянных споров, на котором заостряют свое внимание электрики. Реализация таких проектов требует не только высоких финансовых затрат, но и представляет собой монтаж высокой степени сложности.

Во-первых, необходимая степень локализации достигается только внутри толстой оболочки из материала с высокой теплоемкостью, к примеру — стальной трубы. Более того, оболочка должна обладать герметичностью, чтобы развитие горения не приводило к выбросу горячих газов в окружающую среду. Из-за этого система каналов образует причудливую сеть из труб и соединительных коробок с герметичными вводами. Наиболее подходящее место для такой системы — внутри междуэтажного или чердачного перекрытия, либо в полу.

Во-вторых, ПУЭ диктует требования к сменяемости электропроводки, поэтому кроме соединительных коробок устанавливаются также и переходные, задача которых — обеспечить доступ к кабелю на поворотах трассы и длинных участках. По нормативу допускается не более двух изгибов трубы между коробками с общей суммой углов не более 180°. Кроме того, в одном канале не допускается прокладывать более одного кабеля, что накладывает свои ограничения.

Меры пожарной безопасности

Даже прокладка в металлических трубах не может гарантировать безопасность эксплуатации проводки. При определенных условиях, таких как неисправность защитных устройств, горение дуги может быть очень продолжительным и никакая оболочка такое количество теплоты не локализует.

Задача решается двумя путями. Прежде всего, при монтаже исключаются любые повреждения кабеля, как видимые, так и неявные. Например, допустимый радиус изгиба медной жилы составляет не менее 6-ти ее собственных диаметров, и это предельное значение. Внутри сантехнического колена недостаточно места для разворота, поэтому часто трубы приходится гнуть.

Второй этап — устройство специальной системы защиты. Правильный подбор характеристик отключения для автоматов, использование противопожарных УЗО и плавких предохранителей — вот лишь краткий перечень тех мер, которые могут применяться. В принципе, при правильной прокладке и хорошо поставленной защите исключается любой ненормальный режим работы сети, длящийся более 0,02 с, а это гарантированное отсутствие возгораний. Вам решать, на что потратить собственные средства: на локализацию кабеля или на дорогостоящую начинку модульных щитков.

Методы локализации кабеля

Температура, выделяемая при коротком замыкании, это энергия. Она может расходоваться на воспламенение, либо на нагрев теплоемкого материала, такого как стенка стальной трубы. В России и на западе этот подход практикуется еще с первой половины прошлого века: традиционные водопроводные трубы и железные коробки с толстыми стенками — неизменный атрибут старых построек. Вся система каналов подключалась к основным заземлителям, чтобы при нарушении изоляции и горении дуги срабатывала более чувствительная дифференциальная защита.

На этот счет есть что сказать современным производителям электротехники и средств монтажа. У крупных производителей имеются целые системы скрытых кабельных каналов с высокой степенью локализации. Их отличие в том, что они не металлические, а значит, обладают малым весом. Монтаж их, несомненно, проще: такие трубки легко гнутся голыми руками, а широкий ассортимент фитингов и штучных изделий облегчает соединение, ввод в распределительные коробки и закрепление.

Проводка внутри сруба и установка арматуры

Остался нерешенным вопрос: как вести вертикальную проводку в условиях, где штробление невозможно? Прежде всего, предполагается разнос точек подключения по наружным и несущим стенам, выполненным двойным срубом. Прокладка также ведется в защитной оболочке.

Если стена не имеет никаких полостей, изготовление канала выполняется по ходу сборки сруба. Здесь наиболее выгодно выполнять разводку по полу, поднимая вертикальные участки кабельных линий на небольшую высоту. В каждом укладываемом бревне толстой коронкой сверлится отверстие, в которое после пропускается труба с кабелем.

Розетки и выключатели могут устанавливаться поверхностным монтажом. Утопить их в стену также достаточно просто, для этого достаточно использовать специальные установочные коробки для деревянных стен, имеющие металлический корпус. Наиболее сложные места вертикальной разводки — соединения кабельных каналов между собой. Если в перекрытии еще можно устроить герметичный ввод трубы в коробку, то на подрозетниках, скорее всего, придется уплотнять переход стекловолоконной лентой.

рмнт.ру

10.03.16

Электропроводка в деревянном доме — Ремонт220

Автор Светозар Тюменский На чтение 4 мин. Просмотров 2k. Опубликовано 10 марта Обновлено 19 ноября

Главным определяющим документом, регламентирующим правила проведения всех видов электромонтажных работ, а в частности, монтаж электропроводки в деревянных домах являются ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК – ПУЭ.

Материал стен таких домов – дерево, относящийся к сгораемым, является источником повышенной пожароопасности. Именно поэтому ПУЭ, установлены особые требования к электропроводке деревянных домов, ведь причина большинства пожаров в деревянных домах – электропроводка, не соответствующая вышеупомянутым Правилам.

Электрический ввод в деревянный дом. Электропроводка деревянного дома, как электропроводка квартиры, да и любой другой электроустановки имеет электрический ввод. По настоящим Правилам, электрический ввод в частный дом должен выполняться проводом, имеющим сечение не менее 16 мм2.

В настоящее время всё большее применение в качестве провода для ввода в дом получил СИП – самонесущий изолированный провод, во всех отношениях подходящий для этой цели. Однако, согласно тем же ПУЭ,  электрический ввод, выполненный алюминиевым проводом, в деревянный дом строго запрещён! Следовательно, необходимо сделать переход с алюминия на медь.

Электрический ввод  в дом, стены которого выполнены из сгораемого материала (в нашем случае – дерева) допускается только медным проводом, проходящим через металлическую трубу («гильзу»), вмонтированную в стену. Более подробно см. ВВОД В ДОМ СИП.

Внутренняя электропроводка  в деревянном доме. Не менее требовательны правила и к прокладке внутренней электропроводки в деревянном доме. Для открытой прокладки электропроводки по стенам разрешается использовать кабеля с негорючей изоляцией – напр. марки NYM или-же его более дешёвый аналог – ВВГнг.

Провода или кабеля, не имеющие несгораемую изоляцию должны быть помещены кабельные каналы, электротехнические плинтуса или гофротрубу как на видео. Допускается укладка провода, не имеющего негорючей изоляции непосредственно на стену, однако зазор между стеной и проводом в этом случае должен быть не менее 1 см (старая ретро проводка на «роликах» – изоляторах).

Вряд ли кто-то сегодня всерьёз станет рассматривать подобный способ укладки провода. Такая наружная проводка на «роликах», как впрочем и в гофротрубе по эстетическим соображениям годиться, скорее для надворных построек – сарая, летней кухни, гаража и т. д. Для жилых помещений фактически остаётся использование кабельных каналов.

Провода освещения, проходящие в пустотах (между основным и подвесным, натяжным потолком) допускается прокладывать в гофротрубе. То же самое можно сказать и о пустотах в стенах, если если они обе выполнены из негорючего материала (напр. перегородка из гипсокартона).

Стоит сказать и о переходах проводов электропроводки через стены – подобно вводу в дом, они допускаются только в металлических трубах. Эта мера призвана защитить электропроводку от грызунов и сдавливания проводов в случае осадки дома.

Провода скрытой электропроводки – когда деревянные стены дома обшиваются декоративными панелями, вагонкой и т. д. везде должны проходить в металлических трубах (применение металлорукава или гофротрубы в этом случае не допускается).

Все трубы должны быть соединены между собой и заземлены. Заземление – защитная мера электробезопасности от поражения человека током в случае пробоя электроприборов на корпус. Работа, конечно, связана с определёнными трудозатратами, однако, достаточно простая для любого домашнего мастера, см. ЗАЗЕМЛЕНИЕ.

Соответственно, и вводной щит помимо защиты от сверхтоков, должен быть укомплектован УЗО – устройством защитного отключения, которое обесточит ваше жилище при утечке токов на «землю» и защитит человека от поражения электрическим током.

Т. к. УЗО само по себе не является защитой от коротких замыканий и перегрузок, на его выходе обязательно должны стоять автоматические выключатели нужного номинала, превышать который не следует. Для групп освещения вполне достаточно автоматов на  16 А, для силовых (розеточных) групп – 25А. См. УСТРОЙСТВА ЗАЩИТЫ.

Мы искренне надеемся, что наша статья с фото и видео поможет вам сделать разводку электропроводки в деревянном доме своими руками. Если же вы не понимаете как сделать замену электропроводки, то мы рекомендуем нанять опытных специалистов, которые дадут гарантию на работы и выполнят все строго по нормам ПУЭ.

Электропроводка в деревянном доме своими руками

Антипроводка в деревянном доме. Как не надо и как надо с проводкой-то…

Электромонтаж в деревянном доме. Полный фильм.

Электропроводка в деревянном доме своими руками. Технические рекомендации.

Электропроводка в деревянном доме своими руками. Технические рекомендации.

Про безопасность.

Можно ли самостоятельно сделать проводку в деревянном доме, или нанять профессионалов? Если есть возможность нанять, действительно, профессионалов, то, однозначно — нанять. Но, если вы не уверены в «профессионализме» тех, кого можете нанять – лучше делать самостоятельно. Главное помнить, что когда речь идет о деревянном доме — важно соблюдать правила и рекомендации!

В ветреную сухую погоду деревянный дом сгорает за 20 минут!

Вам же будет спокойнее от осознания, что все сделано на совесть (это к вопросу о нанятых «профессионалах»).

1. В электрике не бывает мелочей.

2. Надежность контактов – залог безопасности.

А теперь, поехали!

Про документы.

Для начала, вам придется совершить несколько нудных, но необходимых действий:

1. Выяснить в электроснабжающей организации (либо в администрации вашего населенного пункта) максимальную мощность, какую вам смогут предоставить.

2. Рассчитать, необходимую мощность. Это не сложно. Составляете список всех нагрузок с указанием мощности. Примерно такой:

Главное, делать это внимательно, чтобы ничего не забыть. После составления все сложить, и сравнить полученную сумму с выделяемой мощность. После этого, убедиться, что необходимая мощность гораздо ниже выделяемой и перейти к пункту 3.

3. Уточнить в электроснабжающей организации (или в администрации) возможность увеличения выделяемой мощности. Если цена вопроса — неподъемная, список придется сократить. Других вариантов нет.

4. Написать заявление с просьбой о подключении вашего дома к электросети. И отнести его в электроснабжающую организацию (в администрацию). Вам расскажут, что еще нужно сделать…  Мы уже писали об этом в другой статье. Повторяться не будем.

Подробнее о «бумажной» стороне вопроса читайте здесь:  Электрика в загородном доме. С чего начать?

Монтаж электропроводки в деревянном доме — дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого содержится требование к использованию в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешево, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. Открытая сеть при необходимости легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо пробовать увеличенную глубину и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики, работающие от батареек (замена батареек требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

от поста, под землей, трубостойку

Подключение частных зданий к электросети требует соблюдения некоторых правил безопасности, а коммунальные службы должны согласовывать с регулирующими органами.Особые меры предосторожности нужно реализовать при вводе электричества в деревянный дом: во избежание неприятных ситуаций транзакция изолирована. Обычные материалы и методы для этого не подойдут, потому что провода не должны соприкасаться с деревянными конструкциями. Также сложности могут возникнуть на этапе, когда нужно протянуть провод, чтобы ввести электричество в дом и подключить его к распределительному щиту.

Административный регламент ↑

Перед началом работы необходимо разобраться с административными и юридическими вопросами.Требуется подготовить проект сделки по организации и согласовать его с местной распределительной или управляющей компанией. Проект предоставляется вместе с предпроектной разработкой.

Важно! За неправильный ввод электричества в дом на собственника недвижимости налагается штраф. К тому же проводку придется отремонтировать за ваш счет.

Проектом называется поставочная техническая документация, где, помимо схемы подключения, содержится информация о планах прокладки кабелей, размещении освещения и оборудования, характеристиках используемых материалов.В техническом плане есть требование соблюдать правила ввода электроэнергии в деревянный дом, а также согласовывать проект во всех перечисленных в документе экземплярах.

Выбор кабеля ↑

Заранее подготовить проект для определения сечения открывания провода, которое зависит от нагрузки. Для начала необходимо рассчитать общую мощность всех установленных в бытовых электроприборов с учетом особых нагрузок, возникающих при запуске моторов.Полученное число умножается на коэффициент, чтобы ввод электроэнергии в частный дом соответствовал потребностям домохозяйства.

Для определения силы тока нужно общую мощность устройств разделить на220 — напряжение сети. Зная ток, несложно выбрать провод подходящего сечения, воспользоваться справочными материалами о длительно допустимом токе кабеля.

Способы подключения объекта к сети ↑

Перед вводом электричества в деревянный дом необходимо определиться с типом проводки.Есть три варианта:

• соединяется проводом по воздуху;

• соединение кабелем по воздуху;

• подключение через подземный кабель.

Первые два способа технически друг от друга не отличаются, разве что кабель имеет лучшее экранирование. Чтобы реализовать ввод электричества в дом от столба, лучше купить самонесущий изолированный провод. При прокладке подземных кабелей ВБСВ имеют более высокую степень защиты от механических повреждений.

Подключение домов к сети с помощью воздушных линий связи — самый простой способ с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид окружающей местности, а если болтаются — не выдерживают капризов погоды. Подземная проводка лучше защищена от поломки и имеет отличную огнестойкость, но стоит дороже из-за того, что нужный кабель изготовлен в бронированной оболочке.

Прокладка ВЛ ↑

Как правило, ввод электроэнергии в утепленные дома провода предполагает использование кабеля сечением 16 квадратных миллиметров, т.к. меньшее не допускается, а разводка с большим значением сечения, разработанная для промышленных объектов и домохозяйств, не допускается. полезный.Количество жил в проводе зависит от количества предусмотренных фаз: два провода для однофазных и четыре для трехфазных.

Расположение ответвлений от магистральной магистрали выполняется пробивными зажимами. Количество зажимов определяется количеством жил проволоки. На внешней стене крепление подвода электричества к дому осуществляется с помощью анкерного зажима с кронштейном. Кабель не контактирует с деревом, он лежит в гофротрубе или пластиковом ящике.

Важно! В соответствии с техническими стандартами длина пролета присоединительных проводов не должна превышать 25 метров. Если расстояние между зданием и воздушными линиями электропередач больше этого значения, то устанавливают дополнительную опору.

Прокладка подземного кабеля ↑

Если вы планируете ввести электричество в дом под землю, позаботиться о прокладке кабеля вам нужно еще на этапе строительства, а именно определить фундамент места его проникновения внутрь здания.При желании сделку можно вывести на стену или на столб, от которого она будет прикреплена к стене с помощью анкерного зажима.

Важно! Трос висит между столбом и домом, нам нужно натянуть трос. В отличие от CIP, он не выдержит вашего веса. Трос крепится к рым-болту. Кроме того, выходящая из земли часть проводки должна быть защищена от механических повреждений металлической трубой.

Глубина прокладки кабеля под землей 0.7 метров. На всем протяжении проводки не должно быть заметных провисаний. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос, как сделать ввод электричества в дом по кабелю, выходящему из земли и прикрепленному к стене, решается легко: коммутационная операция выполняется на автоматическом выключателе в щите или на автомате размыкания.

Электропроводка внутри здания ↑

В деревянных конструкциях монтаж проводки всегда открыт.Это сделано для обеспечения пожарной безопасности. Необходимо изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Лучше всего использовать проводку из металлической трубы. Желательно для ввода электричества в дом сразу предусмотрена разводка внутри труб, а не пластиковых коробов.

Связанные с контентом

Требования к электромонтажу в деревянном доме. Требования к электромонтажу в частном доме и основные правила монтажа

Тот, кто живет в частном доме или квартире, рано или поздно сделает ремонт.Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.

Составляется так называемый график строительства. Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.

На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам. Более подробно рассмотрим электрическую часть работы, так как от того, насколько качественно он сделан, зависит окончательный результат всего ремонта.

Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Электромонтажные требования в доме, квартире. В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.

Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы рассмотрим только требований к домашней электропроводке , то есть в наших квартирах и домах.

Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение. Внутренняя поверхность трубы должна быть окрашена.

Примерно требования к прокладке проводов в служебных бумагах. Но в процессе работы есть много нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полоску асбестовой ткани.Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.

В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозирующие коробки, выключатели, розетки, крепеж. Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.

При прокладке проводов на стенах из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие.Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.

Насчет проводов. Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.

Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читали описание этих проводов, там четко указано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого в домашних условиях и в административных зданиях.

Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВС в качестве удлинителей для различного оборудования и устройств — газонокосилок, сеялок и т. Д.

Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте на эти провода даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода. Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.

Для линейных групп освещения рекомендуется использовать 3 * 1.5мм / кв. Цифра 3 показывает количество проживающих. Почему трех, в конце концов, двух достаточно. Для предотвращения поражения электрическим током, то есть из соображений безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.

Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.

В случае использования все концы необходимо прижать специальными наконечниками или припаять.В любом случае выбор и монтаж электропроводки должен производиться квалифицированным специалистом.

Сергей Церомашенко

Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт. Особенно это касается старого жилого фонда. Каждый вменяемый человек начинает планировать будущие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.

На начальном этапе капитального ремонта в квартире и частном доме, как правило, выполняются все монтажные работы по сантехнике и электромонтажу.Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью более подробно. От того, насколько качественно будет сделана электрика в вашей квартире или доме, во многом будет зависеть конечный результат всего ремонта.

Требования к электропроводке в квартире и доме

Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.

Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.

Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е.не подвержена ржавчине.

Чаще всего оштукатуривают деревянные поверхности частного дома.В этом случае под проем закрывается полоска асбестовой ткани. Края должны выступать минимум на один сантиметр с каждой стороны проволоки. Если проводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.

В настоящее время специально для прокладки электропроводки на деревянных поверхностях начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности.К тому же у них довольно привлекательный внешний вид.

При разводке проводов для конструкций из бетона, кирпича и т. Д., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.

При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.

Электропровод

Некоторые электрики в последнее время из-за дешевизны применяют разные марки проводов, для которых не предназначены.

Многие устанавливают провода марки ШВВП и ПВА (они удобны, потому что гибкие). Но если прочитать техническое описание к ним, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в быту и офисных зданиях.
Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям.ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и др.

Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие используют для монтажа электропроводки ПУНП и ПУГНП.В техническом паспорте к ним рекомендуется использовать их как стационарную проводку, но мы бы рекомендовали воздержаться от использования этого провода. Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Теплоизоляция плавится — в конце концов и возгорание.

Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро ​​- предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.

Для розеточных групп применяют электрические провода и кабель сечением 2,5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.

В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы необходимо прижать специальными наконечниками или припаять.

В любом случае желательно, чтобы выбор проводов и электропроводки производил квалифицированный электрик.

Монтаж электропроводки в частном доме во многом отличается от разводки в квартире.Ведь для частного дома правила ввода электричества различаются; мощных потребителей электроэнергии может быть довольно много, а еще есть хозяйственные помещения и наружное освещение. Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электросеть частного дома можно разделить на несколько составляющих.Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — разводка электричества в доме, а также на улице.

Ввод электричества в частный дом

Один из самых «болезненных» вопросов — подключение дома к электросети. Эту акцию проводит ваше предприятие Энергосбыт.

Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.

• Мы остановимся на чисто технических аспектах ввода электроэнергии в здание. Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
• Подача воздуха в линию обычно осуществляется проводной CIP. Количество жил и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно проводов с сечением фазной жилы 16 мм 2.

• Расстояние от дома до главного сетевого поста должно быть не более 25 метров. Если это расстояние больше, то потребуется дополнительная стойка.
• Высота анкеровки проволоки в доме должна быть не менее 2,75 метра. При этом провод следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.

• Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика. В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
• Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до экрана. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.

Примечание! На разных сайтах можно встретить предложение установить перед домом вводной автомат, к входу которого подключается провод СИП, а к выходу — более удобный кабель. Но правила ПУЭ запрещают установку таких машин.

• Прохождение провода через стену дома необходимо производить по адресу. При этом труба должна быть сделана таким образом, чтобы исключить попадание и скопление в ней влаги.

Монтаж распределительного щита

Кабель ввода питания идет в распределительную коробку. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.

По сути, это «сердце» нашей домашней электросети, поэтому вам следует уделять пристальное внимание ее правильной установке.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.

Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ.Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.

• Щиты ПУЭ согласно п. 7.1.28 следует устанавливать в сухих помещениях, в местах, удобных для обслуживания. Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водяных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров.Единственное исключение — это ответвления на регистры отопления помещения.
• Пункт 7.1.29 Кодекса по электромонтажу запрещает установку распределительных щитов под ванными комнатами, кухнями, ваннами и т.п. Такой монтаж допускается только при соответствующей гидроизоляции.
• Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа установки зависит от типа проводки, которую вы будете применять в будущем.

• Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
• Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
• Согласно п. 7.1.22 ПУЭ, распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые разделены экономически, то для них лучше организовать отдельный щит.Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.

Выбор способа подключения

В распределительном щите установлены групповые автоматы, от которых электроэнергия идет напрямую потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.

Электропроводку в частном доме можно монтировать как открытым, так и скрытым способом (см.). В принципе, в любом доме можно провести проводку любым из этих способов. Только сейчас цена такой установки может существенно отличаться.

Итак:

• Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
• А вот для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что согласно п. 2.1.49 ОЭС, в этом случае провод должен быть защищен со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.

Итак:

• Скрытая проводка чаще всего применяется в зданиях из несгораемых материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующим оштукатуриванием.
• Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
• Данные правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этого здесь следует использовать только кабель.

Примечание! Для квартирных кухонь допускается использование того же типа проводки, что и для жилых помещений.

• Пункт 7.1.40 требует использования в банях, саунах, душевых и аналогичных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того, чтобы знать, как правильно делать проводку в частном доме, стоит обратить внимание на внешний источник питания. Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.

• Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво.Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Параграф 2.1.78 Кодекса по устройству электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
• Но для прокладки не на земле, а на фасаде зданий использование металлических труб или гофры не запрещено.Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.

• При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги как на видео. Это касается даже вероятной потери росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть дренажная система. Это должно исключить возможность скопления влаги над самой лампой.
• А вообще, для всех электротехнических изделий и арматуры наличие соответствующей защиты обязательно. При наружной установке такая степень защиты не должна быть ниже IP44.

Заключение

Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме.Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.

Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения провода, а также множеству мелких нюансов, характерных для разных помещений. Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.

Системы электропроводки и методы электропроводки

Электропроводка должна быть проложена правильно и безопасно в соответствии с электротехническими нормами и стандартами.Если электрическая проводка проведена неправильно или без соответствия каким-либо стандартам, устройства могут повредить или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Перед выполнением фактических монтажных работ для жилой, коммерческой или промышленной электропроводки необходимо учесть несколько факторов. Эти факторы включают тип конструкции здания, тип потолка, конструкцию стен и пола, методы электропроводки, требования к установке и т. Д.

Давайте кратко обсудим основы электропроводки, то есть концепцию электропроводки, необходимые шаги, используемые методы и распространенные типы электропроводки.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

1. Всегда используйте защитные приспособления, такие как очки, перчатки, обувь и т. Д., И избегайте прямого контакта с цепями под напряжением или под напряжением.
2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
3. Отключите источник питания при установке или подключении проводов.
4. Электропитание, подаваемое на установку, должно контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
6. Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушается и вызывает поражение электрическим током.

Узнайте больше об электробезопасности, прочтите эту статью: Электробезопасность

Типы систем электропроводки

Государственное управление электроснабжения обеспечивает подачу электроэнергии до внешних помещений потребителя. Потребитель должен подключить эту точку к главному распределительному щиту дома.

От главного распределительного щита через провода подключаются различные типы электрических нагрузок, таких как вентиляторы, освещение, комнатные охладители и холодильники. Существуют различные типы проводки, используемые для подключения нагрузок к сети, которые могут использоваться для домашней электросети. электропроводка, а также промышленная электропроводка. Некоторые из них обсуждаются ниже.

Проводка с планками

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, т.е., 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки и, следовательно, опоры планки и удерживают провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.

Проводка с зажимом

Электропроводка кожуха и заглушки

В этом кабеле проложен деревянный кожух с канавками. Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели.Деревянный кожух крепится к стене или потолку саморезами.

После размещения кабелей в пазах корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка кожуха и ограждения

Электропроводка планки

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов.Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для внутренней установки.

Электропроводка из планок

Электропроводка

В этой электропроводке кабели из ПВХ проходят либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проложены по поверхности стен и потолка, это называется поверхностной кабельной разводкой. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Кабельная проводка

Поверхностная кабельная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Типы чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах обеспечивает полный дизайн или план электрического монтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже. Прежде чем узнать об этих схемах, сначала нужно знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений.Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется перед тем, как реализовать принципиальную схему. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах.И, следовательно, большинство технических специалистов имеют ограниченный интерес к этой диаграмме.

Схема (схема)

Здесь электрическая схема представлена ​​графически в упрощенном виде. Он включает информацию о положении (в см, или м, или мм) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная диаграмма

Это упрощенное обозначение электрической системы, а также называется однолинейной схемой или однолинейной схемой.Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако можно выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений

Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

Предоставляет подробную информацию о проводке, чтобы можно было понять, как установить соединение между устройствами.Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (такого как двигатели и нагреватели) с начальными и конечными контрольными точками. Он также включает в себя идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

Предоставляет информацию о типах компонентов схемы с указанием их справочных номеров. Этот список полезен для идентификации, поиска и перекрестной ссылки на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

Подготовка проводки включает следующие соображения.

1. Типом проводника может быть одинарный сплошной провод или многопроволочный провод (который состоит из нескольких тонких опор). Одинарные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны в основном многопроволочные проводники.
2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, красный для фазового провода, черный для нейтрали, зеленый для заземления и т. Д. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в нашей предыдущей статье, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
   Начните соединение компонентов вместе, следуя схемам подключения после выбора компонентов, инструментов и кабелей, после чего следует учитывать безопасность персонала и оборудования.

Типы электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном, проводка делится на два типа, а именно параллельная проводка и последовательная проводка, в зависимости от того, как устройства запитаны или подключены к источнику питания.

При параллельном подключении несколько устройств в установке питаются от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Проводка серии — это редко используемая проводка, в которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, с которыми мы ежедневно сталкиваемся в наших домах.

Одиночная лампа, управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, затем отрицательная клемма лампы подключается к нейтральному проводу как показано на рисунке.

Две лампы управляются односторонним переключателем

В этом случае две лампы подключаются параллельно проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

Одиночная плашка (или любая другая нагрузка), управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой, при которой световая лампа управляется от двух источников с помощью двух двусторонних переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Godown Wiring

Этот тип проводки используется в больших проходах, длинных переходах, складах и туннельных сооружениях с большим количеством комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света заставляет лампу выключаться раньше, в то время как текущая комната включается. Он выключает лампу при переключении другой.Принципиальная электрическая схема для подключения Godown показана ниже.

Люминесцентная лампа, управляемая односторонним переключателем

Переключение люминесцентной лампы с помощью одностороннего переключателя через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Электропроводка розетки

Розетка удерживает вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка платы переключателя управления

Принципиальная схема панели управления переключателем показана на рисунке ниже, на котором потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Как зачистить провод — 3 способа

Фото: istockphoto.com

Если вы ремонтируете старую лампу, устанавливаете новый дверной звонок или добавляете еще одну розетку в стену, первый шаг к такого рода самостоятельному ремонту часто включает снятие оболочки с провода. Хотя это введение в электромонтажные работы может показаться пугающим, это навык, которым нетрудно овладеть. Специальные инструменты могут помочь вам с этой задачей, но не являются необходимостью; вы все еще можете обойтись без них, немного потренировавшись. Узнайте, как зачищать провода — любого типа и с помощью любых инструментов, которые у вас есть под рукой — и вскоре вы с уверенностью сможете решать будущие задачи по домашней электропроводке.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ, доступные на Amazon
— Инструмент для зачистки проводов
— Универсальный нож
— Ножницы

Как зачистить провод с помощью устройства для зачистки проводов

Фото: istockphoto.com

Инструмент для зачистки проводов может облегчить самостоятельные электромонтажные работы для новичка, снабжена несколькими насечками, соответствующими разным калибрам проводов. Чтобы зачистить провод с помощью этого специального инструмента:

1. Определите калибр провода, который вы планируете зачищать, сравнив его с направляющей на боковой стороне устройства для зачистки.
2. Поместите конец провода (примерно на 1–1 ½ дюйма от конца) в зажимы устройства для зачистки проводов, сделав надрез в месте, соответствующем его толщине.
3. Закройте провод для зачистки проводов так, чтобы он прорезал внешнюю оболочку провода.
4. При закрытых губках приспособлений для зачистки проводов снимите оболочку с конца провода.

Фото: istockphoto.com

Как зачистить провод без инструментов для зачистки проводов

Если у вас нет специального инструмента для работы, не отчаивайтесь.Находчивый домашний мастер все еще может придумать, как зачистить провод, если у него или нее есть инструмент, достаточно острый, чтобы разрезать оболочку, например, универсальный нож, ножницы или даже острый карманный нож. Процесс аналогичен, но требует немного больше практики, чтобы получить нужное прикосновение — давление, достаточное для того, чтобы отрезать оболочку , не повреждая при этом металлическую проволоку .

Проложите провод по верстаку или куску дерева.В одной руке возьмите универсальный нож так, чтобы его лезвие аккуратно прилегало к оболочке провода именно в том месте, которое вы собираетесь разрезать, чтобы снять его. Другой рукой катите проволоку по рабочей поверхности так, чтобы лезвие надрезало оболочку по всей длине проволоки. Снимите оболочку пальцами и осмотрите провод под ней, чтобы убедиться, что на ней нет повреждений.

Фото: istockphoto.com

Разложите ножницы наполовину и протяните проволоку как можно ближе к месту встречи лезвий.Слегка надавив, начните смыкать ножницы — вы хотите вгрызться в оболочку, но не прорезать проволоку. Пальцами оберните проволоку открытыми ножницами так, чтобы ножны были полностью порезаны парой лезвий. Как только торцевая оболочка будет отделена, снимите ее.

Это действительно , что просто. Как уже упоминалось, будьте осторожны, не переусердствуйте с задачей, чтобы случайно не порезать изоляцию или проводку под оболочкой.В худшем случае вы можете отрезать конец провода и начать все сначала. Приложив немного практики, некоторой концентрации и твердой руки, вы будете готовы к тому, как быстро и чисто зачистить провод для любого электрического проекта своими руками.

Электрические проблемы: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть. Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», — говорит электрик Аллен Галлант, который подключил шесть домов для телепроекта This Old House .

Признаки напряжения могут быть очевидны — путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, — или незаметно прячущихся за стенами, потолками и накладками.

Защита блока предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально — если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать.Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока. Чтобы исправить это, старую схему нужно перепроводить.

Нанимайте профессионалов и избегайте опасностей пожара

Некоторые проблемы с проводкой — это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», — говорит Галлант. . После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитан на светильник.

Нарушение кодекса? Да.

Уровень опасности: Высокий. Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги — искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех светильников, произведенных с 1985 года.Для более старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кодекса? Да.

Уровень опасности: Минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Что это означает: Изношенная проводка в флюгере (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание при перемещении кабелей.

Нарушение кодекса? №

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в коммунальное предприятие по электроснабжению, которое может бесплатно заменить плунжер.

4. Слишком мало торговых точек

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кодекса? Нет; дедушка в.(Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого.)

Уровень опасности: Минимальный при использовании удлинительных шнуров для тяжелых условий эксплуатации, калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кодекса? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с шлейфом

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кодекса? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кодекса? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара стоит менее 1 доллара) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

8. Провода с заделкой в ​​спину

Что это означает: На более новых выключателях и розетках провода, проталкиваемые сзади, имеют больше шансов отсоединиться, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кодекса? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной вставкой, вынув выключатель или розетку из его выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Что это означает: В проводке вашего дома нет возможности безопасно проводить блуждающий ток, выходящий за пределы проводов.

Нарушение кодекса? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

10. Заглушка выпадает из розетки

Что это означает: Изношенные контакты в гнезде больше не сжимают штыри.

Нарушение кодекса? №

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходили параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Первый провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.idealindustries.com

Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses Reviews по адресу:

Ваше руководство по удалению мышей

Если вы слышали суету под мебелью и царапины в стенах, или вы видели следы от жевания на коробке с хлопьями или помет в углах, возможно, ваши руки заражены мышами. Это может быть серьезно, поскольку мыши могут занести блох и вшей, загрязнить пищу, повредить мебель и книги и создать опасность возгорания, пережевывая электрическую проводку.Вы можете попытаться избавиться от этих вредителей самостоятельно, используя механические ловушки и наживки, но это может оказаться довольно непросто. Именно здесь на помощь приходят профессиональные компании по борьбе с вредителями.

Команда This Old House Reviews рекомендует Orkin, Terminix и Aptive уничтожить мышей в вашем доме. Эти профессионалы используют комбинации механических ловушек и химических приманок, которые эффективны, но могут быть опасны в использовании — приманки, которые вы не должны пытаться использовать самостоятельно.

Идентификация мышей

Если вы хотите уничтожить мышей, вам понадобится ловушка подходящего размера — ловушка для крыс может не принести вам много пользы.Глядя на их форму и размер тела, вы сможете отличить их друг от друга. Головы молодых крыс больше, чем их тела, в то время как у взрослых мышей головы пропорционально меньше. Оба типа грызунов грызут древесину, но крысы оставляют более крупные следы от укусов.

Есть три разных типа мышей, которые обычно гнездятся в домах: домовая мышь, олень и белоногая мышь. У них немного разные модели поведения, поэтому вам может потребоваться альтернативное лечение.

Все три типа имеют длину от 5 ½ до 7 ½ дюймов, включая хвост, с домашними мышами на меньшем конце этого спектра. Домовые мыши серо-коричневые, с хвостом длиннее тела. Мыши-олени серо-коричневые или красно-коричневые с белым животом и лапами. Их хвосты меньше половины длины их тела. Белоногие мыши почти идентичны им, но крупнее. Домашние мыши любят жить рядом с людьми и держаться рядом со своими гнездами, редко отваживаясь выходить на расстояние более 100 футов.Мыши-олени и белоногие мыши пойдут дальше.

Признаки наличия мышей

Вы можете подумать, что заметить только одну мышь — не проблема. Может быть, вы правы, а может быть, в ваших стенах гнездится много мышей. Мыши очень общительны с другими мышами и живут группами. Проверка на следующие признаки может помочь подтвердить, что у вас дома есть большие проблемы с мышами.

• Помёт размером от ⅛ до ½ дюйма
• Скрип в стенах
• Шум в помещении
• Гнезда из измельченной бумаги и другой изоляции позади или под мебелью
• Следы жевания на пакетах с едой, деревом и электропроводке
• Следы в пыли
• Затхлый запах (от мочи мыши)

Как избавиться от мышей

Есть несколько шагов, которые вы можете предпринять для удаления мышей и их предотвращения.Можно ставить механические ловушки и приманки. Если у вас есть кошка, она может сделать за вас большую часть работы.

Убрать источники пищи

• Вымойте посуду сразу после ее использования.
• Протрите столешницы.
• Поместите все продукты в герметичные контейнеры.
• Подметите пол или плитку на кухне.
• Убедитесь, что мусор надежно закреплен и вывозится регулярно.

Заделать все точки входа

Мыши превосходно втискиваются в небольшие пространства — даже в отверстия размером всего дюйма.Защита вашего дома от грызунов предотвратит проникновение новых мышей. Устраните такие точки доступа, как трещины в фундаменте и проемы в стенах, особенно там, где стена встречается с инженерными трубами.

Обязательно используйте герметики, такие как герметик и стальная вата. Мыши могут жевать такие материалы, как дерево, пластик и резина. Вы можете убедиться, что дверь плотно закрыта уплотнением.

Используйте деревянные ловушки с защелкой

Отлов в ловушку — ваш лучший выбор для поимки и уничтожения мышей: приманка работает намного медленнее и может быть опасна в обращении, если вы не профессионал.Деревянные ловушки-защелки могут справиться с заражением мышей от легкой до умеренной, убивая их по одной.

Как установить мышеловки

Сначала очистите область. Если вокруг есть пищевые крошки, они могут быть привлечены мышами, а не вашей приманкой.

Затем поместите немного арахисового масла, кусочка сыра или шоколада в пластину пускового механизма. Вы можете привязать кусочек зубной нити к спусковому крючку, чтобы мыши не уносили приманку и не попадали в ловушку.

Затем установите ловушку.Поместите его в область, где, как вы подозреваете, много движения мыши, так, чтобы триггер находился под углом 90 градусов от стены — прямо на пути мыши. Установите ловушку через каждые 2–3 фута в местах, где, по вашему мнению, наблюдается наибольшая активность, например, в темных углах, вдоль стен и за приборами.

Вам также следует подумать об использовании некоторых гуманных ловушек и клеевых ловушек. Мыши могут научиться избегать ловушек одного типа, поэтому у вас больше шансов поймать их в ловушку с большим разнообразием. Обновляйте приманку каждые пару дней.

Не избавляйтесь от деревянной ловушки, поймав мышь. Мышей привлекает запах других мышей, и они с большей вероятностью будут исследовать ловушку, если там была другая мышь. Удалите мертвую мышь, соберите ее в мешок и поместите в уличный мусорный бак, добавьте новую приманку в ловушку и сбросьте ее.

Используйте ловушки для клея

Клеевые ловушки удобны, потому что они могут убить несколько мышей за один раз. Поместите продукты в центр ловушки, а ловушки — за мебелью, в углах и у стен.После того, как одна мышь окажется в ловушке, другие увидят, что происходит, и тоже попадут в ловушку.

Используйте гуманные ловушки

Гуманные ловушки для мышей ловят мышей, не причиняя им вреда. Пластиковые ловушки хорошо вентилируются и имеют подпружиненные дверцы, которые защелкиваются на месте. Мыши войдут в ловушку, чтобы получить приманку, и когда они наступят на спусковой крючок, дверь захлопнется. Вам нужно будет чаще проверять эти ловушки, чтобы мышь не оставалась там умирать.

Установка приманок

Приманки содержат родентицид в запечатанных упаковках, обычно в пластиковых или целлофановых упаковках.Мыши пережевывают упаковку, съедают приманку и умирают. Эти химические вещества могут быть опасны для людей и домашних животных. Хотя приманочные станции можно использовать своими руками, лучше оставить их в руках профессионалов.

Как предотвратить появление мышей

Сделав дом менее доступным для мышей, можно предотвратить их проникновение. Следите за тем, чтобы газон и кусты были подстрижены, чтобы мыши не могли в них спрятаться. Кроме того, держите деревянные сваи не ближе 20 футов от вашего дома и никогда не ставьте их на фундамент.Мыши любят использовать эти деревянные груды в качестве укрытия в холодные месяцы, а оттуда они перебираются в ваш дом.

Лучшие компании, рекомендуемые для удаления мышей

Эта группа проверки старого дома рекомендует нанять профессиональную компанию по борьбе с вредителями, чтобы избавиться от мышей в вашем доме. Специалисты Orkin, Terminix и Aptive обладают оборудованием, продуктами и опытом для выполнения работы на профессиональном уровне. Они знают, как обращаться с потенциально опасными химическими веществами и как избавиться от мышей наиболее эффективным и действенным способом.

Специалисты по борьбе с вредителями закрывают точки входа, идентифицируют виды мышей и используют механические ловушки и приспособления, приманки для грызунов или и то, и другое, чтобы полностью искоренить проблему.

Часто задаваемые вопросы об удалении мышей

Что больше всего ненавидят мыши?

Говорят, что мыши ненавидят запах кайенского перца, гвоздики и масла перечной мяты.

Как истребитель избавляется от мышей?

Истребители используют различные методы, чтобы избавиться от мышей. Специалисты по борьбе с вредителями часто начинают с закрытия всех возможных точек входа, таких как зазоры в окнах и трещины в фундаменте.Затем они определят тип мыши, с которой вы имеете дело, потому что разные типы могут вести себя по-разному и требовать разного лечения. После этого они решат использовать ловушки и механические устройства, приманки для грызунов или и то, и другое.

Сколько стоит удаление мышей?

Стоимость удаления мышей будет зависеть, помимо других факторов, от того, где вы живете, и от степени заражения.

Сколько времени нужно дезинсектору, чтобы избавиться от мышей?

Это будет зависеть от степени заражения, но обычно истребителям требуется 1-3 месяца, чтобы избавиться от мышей.

Чтобы поделиться отзывами или задать вопрос об этой статье, отправьте сообщение нашей команде обзоров по адресу [email protected] .
