Как сделать проводку в деревянном доме своими руками: Проводка в деревянном доме своими руками – пошаговая инструкция монтажа электропроводки

alexxlab 0 Комментариев

Содержание

Электропроводка в деревянном частном доме своими руками. Подготовка проекта электроснабжения

Содержание

  1. Электропроводка в деревянном частном доме своими руками. Подготовка проекта электроснабжения
    • Выбор кабеля
    • Выбор устройств и автоматики для распределительного щитка
  2. Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.
  3. Негорючий кабель для деревянного дома. Открытая или закрытая
  4. Проводка в деревянном доме под гипсокартон. Монтаж проводки под конструкцией из гипсокартона
  5. Скрытая проводка в деревянном доме своими руками. Электропроводка в деревянном доме своими руками: правила монтажа
  6. Видео электрика в деревянном доме. Как делать правильно?

Электропроводка в деревянном частном доме своими руками. Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме составление схемы электропроводки можно сделать своими силами. Для этого нужен план дома с размещением мебели, оборудования, электроприборов, обозначением розеток и выключателей. Отмечается место установки распределительного щитка и прохождения кабельных линий.

Указывается расположение распределительных коробок, просчитывается максимальная мощность потребления энергии всеми приборами, общее количество автоматов и номинальная нагрузка на вводной автомат.

Выбор кабеля

После составления электрической схемы нужно определиться, каким проводом делать проводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежней. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем медного, и он ломкий при перегибах. Более подходящим материалом является медь, провода из которой выдерживают температуры от -50 до +50 °С.

Определившись, какой кабель лучше для проводки в доме, можно перейти к выбору его марки. Для деревянных конструкций больше подойдет медный негорючий провод ВВГ с цельными жилами и пониженным дымовыделением. Он обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

Планируя, как провести проводку в доме, нужно помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Выбор устройств и автоматики для распределительного щитка

Цель подбора устройств автоматической защиты — безопасность сети и оборудования при аварийных ситуациях. Каждое устройство имеет свое назначение. Все устройства располагают в распределительном щитке.

Автоматические выключатели защищают от перегрузки напряжения и короткого замыкания.

Устройства защитного отключения ( УЗО ) — от возникновения пожара и поражения током.

Реле напряжения — от перепадов нагрузки, влияющих на работу приборов.

Дифференциальные автоматы сочетают функции автоматического выключателя и УЗО и экономят место при установке в щитке.

Комплексное использование этих устройств гарантирует надежную работу приборов и безопасность находящихся в помещении людей.

Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):
Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Негорючий кабель для деревянного дома. Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

  1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
  2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

  1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.
  2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Проводка в деревянном доме под гипсокартон. Монтаж проводки под конструкцией из гипсокартона

Электропроводка в гипсокартоне должна монтироваться перед обшивкой стены. Это значит, что вам необходимо предварительно подготовить схему дальнейшей прокладки проводки. Монтаж проводки под гипсокартоном должен начинаться одновременно с монтажом гипсокартона.

Гипсокартон может крепиться с помощью нескольких способов. Первый способ считается креплением с помощью клея. Второй способ предпочитает монтирование каркаса с помощью металлического каркаса. На клей гипсокартон применяется довольно редко. Эта технология может использоваться в том случае, если неровность стен не превышает 4 мм.

При монтаже гипсокартона на каркас вам необходимо пользоваться следующими критериями:

  1. Сначала вам необходимо закрепить в стене специальными кронштейнами.
  2. Затем на кронштейн можно прикрепить металлический профиль.
  3. Поверх каркаса вы можете необходимо нашивать гипсокартонные листы.

Эта конструкция гипсокартонной является более сложной. Естественно проводка по гипсокартону должна укладываться по отдельной технологии. Здесь вам не потребуется кабель канал для прокладки электропроводки.

Первый этап электротехнических работ – выполнение детального схематического плана электропроводки. На нем определяют точное положение точек и узлов: розеток, выключателей, светильников, блоков и распределительных коробов. Готовую схему переносят на стены.

Рассчитывают количество необходимых материалов:

  • Клемм-колодки для соединения проводов;
  • Трубка-гофра с параметрами сечения, необходимого для провода;
  • Клипсы для фиксации гофры;
  • Розетки;
  • Выключатели;
  • Дюбель-гвозди;
  • Распределительные негорючие короба;
  • Подрозетники для работ с гипсокартоном;
  • Провод.

Выбор провода определяют расчетом сечения кабеля. Неверный расчет чреват:

  • Большими затратами при использовании более толстого материала;
  • Замыканием в проводке при сечении недостаточной величины.

Технология монтажа

Расчет выполняют по таким параметрам:

  • По мощности – кабели выпускают с разной расчетной номинальной мощностью, которую они выдерживают при работе электрических приборов. Суммарная мощность бытовых приборов не превышает номинальную мощность кабеля. Полученную путем сложения общую суммарную мощность умножают на поправочный коэффициент 0,8. Далее с учетом материала, из которого выполнены жилы провода (алюминий или медь), по специальной таблице определяют сечение.
  • По силе тока – для расчета токовой нагрузки на электропроводку определят среднюю мощность всех электроприборов с учетом фазности сети (однофазная или трехфазная). Полученную величину умножают на коэффициент 1,5.
  • По длине линии – чем длиннее линия, тем больше сопротивление проводника и потеря тока. Если это значение более 5%, выбирают большее сечение.

Скрытая проводка в деревянном доме своими руками. Электропроводка в деревянном доме своими руками: правила монтажа

Оптимально, если распределительный щит будет установлен в специальном помещении с бетонной перегородки или стеной

Технология монтажа электропроводки в деревянном доме будет состоять из нескольких этапов: подвод силового кабеля к дому, монтаж распределительного щита, прокладка кабельной трассы, установка выключателей и розеток, соединение контактов и проверка работоспособности.

Для проведения работ потребуется подготовить электродрель с корончатой насадкой, шуруповёрт, крестовую и шлицевую отвёртку, индикаторную отвёртку и защитные прорезиненные перчатки.

Распределительный щит для частного дома на 12–24 модуля

Распределительный щит — это устройства для ввода силового кабеля и распределения поступающей электрической энергии. Внутри щита размещается электротехническое оборудование, отвечающие за соединение, учёт, безопасность и корректную работу системы электроснабжения.

Установка щита состоит из нескольких этапов:

  1. Распределительный щит монтируется в вертикальном положении на 120–150 см от уровня пола. Оптимально, если контактируемая поверхность будет выполнена из бетона, кирпича или газосиликатного блока. В деревянном доме лучше выделить специальное подсобное помещение, где есть возможность оборудовать подходящую поверхность.
  2. Для монтажа щита понадобится снять лицевую часть с дверцей, которая закреплена на пластиковые защёлки или небольшие шурупы. На поверхность стены наносится разметка, и просверливаются отверстия под пластиковые пробки.

    Пример компановок распределительного щита в жилых домах

  3. Для крепления задняя часть щитка прислоняется к стене и «наживляется» на саморезы. После выравнивания по уровню саморезы закручиваются до упора. Затем на входе каждой линии на дин-рейку устанавливается УЗО, счётчик, двухполюсные автоматы. Модули монтируются по убыванию силы тока.
  4. Для соединения автоматов используются перемычки, вырезанные из кабеля или гребенчатая шина. При использовании перемычек кабель зачищается на 1 см. Гребёнка подрезается согласно количеству установленных автоматов.

Видео электрика в деревянном доме. Как делать правильно?

Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Содержание

  1. Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме
  2. Открытая электропроводка в деревянном доме. №3. Открытая проводка в деревянном доме
  3. Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном
  4. Замена проводки в деревянном доме. Схема электропроводки в доме
  5. Видео электрика в деревянном доме. Как делать правильно?

Схема проводки в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов.

Существуют рекомендации специалистов, которые нужно обязательно соблюдать.

Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей.

Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами.

Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования.

Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт.

Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов.

Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки.

Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Открытая электропроводка в деревянном доме. №3.

Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

  • кабель-каналы , или электротехнические короба . Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;
  • электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;
  • ролики для изоляции . Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро . Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;
  • специальные скобы . Это самый дешевый и простой вариант, но внешне выглядит не очень;
  • металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном

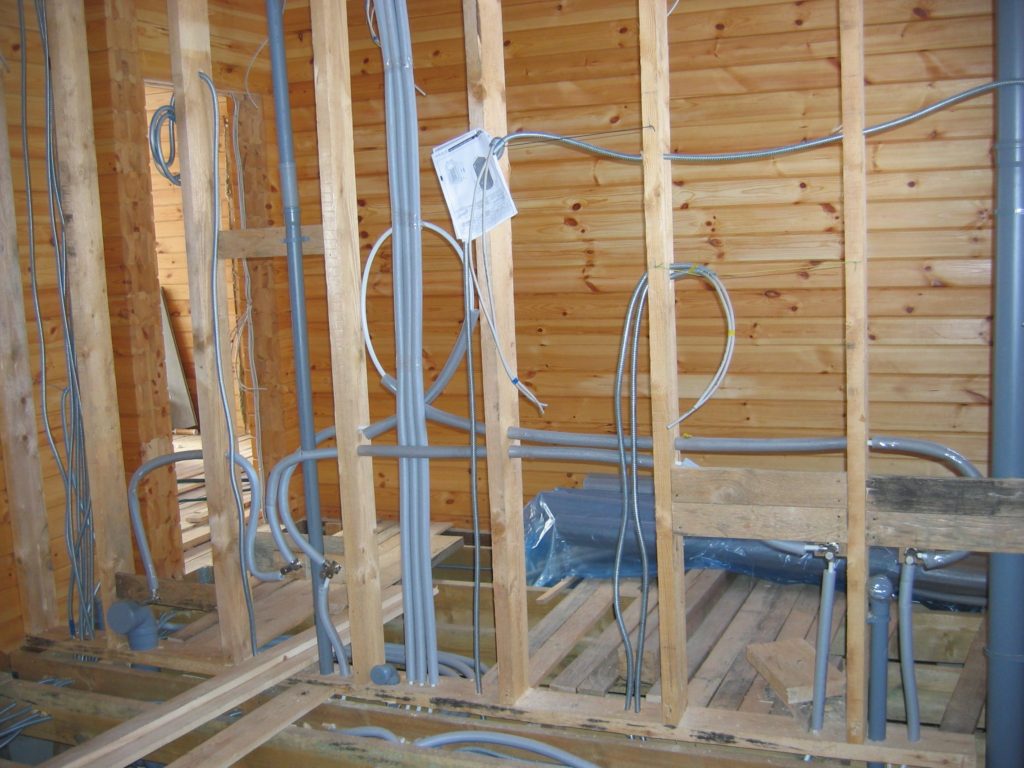

Монтировать электропроводку под гипсокартоном в деревянном доме проще с помощью медной трубы — ее легче гнуть и присоединять к распределительным, распаечным и монтажным коробкам. Но выбор такого материала значительно увеличивает стоимость электрической внутридомовой сети. Поэтому обычно выбирают стальные трубы, хотя их применение увеличивает продолжительность работ.

Диаметр каждой трубы подбирают так, чтобы суммарное сечение проходящих в ней кабелей и проводов (с учетом всех оболочек) было не более 40% от ее просвета.

Еще до монтажа обрешетки для гипсокартона надо провести трассировку кабельных линий.

Оптимальной считается та, которая имеет минимальное количество углов и поворотов. Трубы и короба по нормам ПУЭ нужны и для того, чтобы хозяин дома (или электрик) мог проводить замену проводки без разборки перегородок, облицовки стен и перекрытий.

Для уменьшения количества поворотов в одной линии используют протяжные распаечные коробки из металла. Они должны быть установлены в местах, обеспечивающих свободный доступ к ним, чтобы не только иметь возможность заменить проводку, но и периодически измерять величину сопротивления оболочек проводов.

Все трубы и металлические коробки (в том числе монтажные для розеток и выключателей) должны иметь надежное механическое соединение между собой. Для медных труб разрешены вальцовые соединения, для стальных — резьбовые. Хотя более надежными считаются пайка или сварка соответственно.

После этого необходимо всю металлическую конструкцию из труб и коробок с помощью проводников подсоединить к зажимам на шине заземления. И провести измерения, чтобы убедиться в непрерывности этой части электрической цепи.

Перед тем как протягивать кабели и провода в трубах, замеряют сопротивление изоляции. Затем в отверстия каждой трубы вставляют пластиковые вкладыши, чтобы не повредить оболочку кабелей и проводов. И с помощью троса осуществляют их протяжку.

После прокладки каждой цепи измерения величины сопротивления изоляции повторяют, чтобы убедиться в ее целостности.

И только после этого приступают к монтажу каркаса и гипсокартона.

Так выглядит прокладка современной электропроводки в деревянном доме под гипсокартон, если ее выполнять в соответствии с требованиями ПУЭ.

Замена проводки в деревянном доме. Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома.  Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т. п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Источник: https://doma-na-veka.ru/stati/shema-elektroprovodki-v-derevyannom-dome-svoimi-rukami-shema-shema-razvodki-elektroprovodki-v

Видео электрика в деревянном доме. Как делать правильно?

Современная электропроводка в деревянном доме и как ее сделать

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Болт Гвозди Молоток Отвертка Проводка и электричество Розетки Саморезы Шуруповерт

Развернуть

Неправильно установленная электропроводка в деревянном доме является серьезной опасностью, так как помимо риска поражения током существует еще вероятность воспламенения материалов при коротком замыкании. Как этого не допустить и смонтировать все разумно, вы узнаете в этой статье.

Составление схемы электропроводки в срубе и «заповеди» электрика

Все начинается с чистого листа, на который наносится условный проект-схема размещения всех выходов сети. Чаще всего работу над проектом доверяют профессионалам, но, по большому счету, это можно сделать самому, если сруб небольшой. Вам необходимо будет расчитать материалы, которые  понадобятся, количество и размещение розеток, выключателей, распределительных коробок. Размещать их можно как угодно, главное, чтобы этот проект не нарушал основные СНиП и ГОСТ. Рассмотрим подробнее, что нужно, а чего нельзя делать, составляя схему.

  1. Нужно располагать все устройства в доступном месте для последующего обслуживания, чтобы к ним можно было добраться без использования специализированного инструмента. Счетчики, розетки, выключатели и даже распределители должны быть на видном месте.
  2. По  СНиП выключатели и розетки должны находиться в месте, которое не заслоняется тяжелыми предметами (шкаф, кровать, например), а также находится вдали от легко воспламеняемых предметов (штора, одеяло и другое). Высота от пола также имеет значение – нельзя размещать ниже, чем 100 см от напольного покрытия. Все выходы электросети должны быть хорошо видимыми для безопасности.
  3. Необходимо так составить схему, чтобы каждый электроприбор мог подключиться без использования удлинителя – это уменьшит количество соединений, а также существенно упростит последующую эксплуатацию всех устройств. Чтобы было точно так, проводка в деревянном доме должна быть сразу сделана с учетом места расположения всех приборов. Что касается норматива СНиП, то на каждые 6 квадратных метров  площади должна быть 1 розетка. Допускается 3 и более розеток на кухне, но каждая из них должна размещаться вдали от металлических предметов (65 см), а также от кухонного оборудования, в частности плиты, умывальника (55 см).
  4. Линии штробов должны быть только вертикальные или только горизонтальные, чтобы можно было легко их найти при последующем ремонте, а также не повредить их в ходе эксплуатации помещения. Если они будут идти наискось, тогда трудно будет расчитать в каком месте на стене можно повесить картину, сделать выход на антенну или провести интернет. По ТУ нельзя размещать штробы менее чем за 5 см от крепления гардин, за 15 см до потолка, а также не ниже 20 см от пола.
  5. Скрытая проводка в деревянном доме (если такая имеется) должна выходить в распределительную коробку, где будет подсоединяться к вводному кабелю. Нельзя соединять несколько проводов – вообще не должно быть ни 1 соединения на 1 линии провода. Их можно делать только в распределителе или непосредственно на выходе электросети. Если вы не будете придерживаться этого правила, все контакты будут окисляться, подгорать, плавится. Линия из кусков долго не служит, особенно, если одна ее часть – алюминий, а другая из меди.

Перед тем как провести проводку в доме, у вас должен быть проект с учетом всех вышеперечисленных требований и рекомендаций, иначе   могут возникнуть проблемы с поставщиком электроэнергии. Помните, что даже если вы не заказываете дорогостоящий монтаж у поставщика ресурса, то ваша работа будет проверяться на соответствие всем ГОСТ и СНиП. Чтобы не переделывать потом, учтите сразу все требования и пожелания.

Подбор правильного инструмента и материалов

Первым делом надо запасти не только удобный, но и безопасный рабочий инструмент для выполнения этой работы. Отвертка, молоток, дрель и все то, чем будет создаваться электропроводка в доме своими руками, должно быть с качественными изолированными ручками.

Обратите внимание на распределители – они могут быть двух видов, пластиковые и металлические. Для сруба актуальнее будет взять вторые, так как они долговечные, не плавятся, прочные, а также их удобно будет прикрепить саморезами к дереву. Не бойтесь испортить вид вашего подсобного помещения, покупайте большой распределитель – с ним намного удобнее работать.

Что касается кабеля, к его выбору надо подойти ответственно, поскольку это – основная часть вашей электропроводки. Его сечение должно быть равно суммарной мощности всех электроприборов в доме +25% на всякий случай. Так как вы никогда не будете включать все приборы одновременно (или очень редко), запас получится очень даже большой.

Если устанавливать тонкий кабель – он будет нагреваться, плавиться, а оплетка сгорит через 1 месяц или ранее. Что касается материала, то выбирать нужно только медь. Алюминий становится ломким со временем, окисляется, имеет намного меньше пропускную способность при одинаковом сечении с медным кабелем.

Кабельные каналы и плинтуса. Они предназначаются для того, чтобы скрыть внешнюю проводку (внутренняя запрещена СНиП в срубах). Их лучше подбирать по цвету древесины, чтобы не слишком выделялись, размер выбираем согласно количеству проводов, которые будут идти по стенке. Розетки и выключатели можно приобрести  на свой вкус – здесь особых требований нет, их количество тоже дело индивидуальное, сколько надо, столько и ставьте.

Еще необходимо   купить СИЗы, изоляционную ленту,  клипсы, гофры, крепежи для плинтуса (преимущественно саморезы). Возможно, нужно еще понадобится немного лака, возможно морилка, если придется докрасить древесину после проведения работ.

Как сделать проводку в доме за несколько часов – подробно о монтажных работах

Для начала нужно проложить основной кабель. Подводим его по каналам или плинтусам до места, где его пора поднимать по стене (или опускать, в зависимости как вы расположили его), направляем вертикально к розетке и условно прикрепляем скобами. Важно, чтобы его длина была точно измерена.

Далее нужно установить распределительные коробки. Их ставят в месте, где основной кабель разделяется на все выключатели и розетки. Нужно подумать о способе крепления провода в РК, как правило, мастера выбирают СИЗ – это наиболее простой и надежный способ, где контакты не окисляются, не расшатываются, удобно крепятся. Кабель закручивается под креплением, разводится таким образом, чтобы края не смогли контактировать между собой. Можно еще использовать обычную скрутку с изоляционной лентой, но так делать не рекомендуется, поскольку срок ее эксплуатации невелик, особенно при большом нагревании кабеля, контакт может со временем пропасть.

Подсоединяем розетки и выключатели.  Одна из основных причин, почему проводка в доме своими руками (в срубе) считается достаточно легким процессом, является отсутствие необходимости делать штробы и места под розетки и выключатели. Они крепятся непосредственно на стену саморезами, таким образом, их крепление занимает всего несколько минут.

Сооружение электрощита

Это важный этап укладки электропроводки, так как часто возникает необходимость обесточить помещение частично или полностью на некоторое время. Сделать это без труда поможет электрощиток с автоматами. Также он уберегает от поражения током, ведь при коротком замыкании срабатывает автомат и отключает ток от линии. В нем вы установите электросчетчик, чтобы не выносить его отдельно на дом и не портить экстерьер, автоматы, подводку заземления, шины.

Особое внимание нужно уделить вводному автомату, так как его установить надо согласно максимальному лимиту электроэнергии. Правильный подбор могут сделать специалисты компании, с которой вы заключаете договор на поставку электроэнергии. К примеру, на обычный вводной кабель в 2.5 квадрата нужно будет поставить автомат на 5. 8 кВт – это стандартный расчет. Автоматы желательно устанавливать так, чтобы пользоваться можно было интуитивно. То есть, по порядку или с условными обозначениями каждого помещения. Лучше всего, установить их разного цвета, чтобы потом не путаться. Щит сооружают при входе в помещение или в специальной подсобной комнате, если такая имеется в доме. Согласно СНиП, помещение для электрощита не следует загромождать большими предметами, подход к нему должен быть всегда открыт.

Если вы сделаете все согласно инструкции, ваша проводка будет не только эффективной и долговечной, но и безопасной для вашей жизни, имущества.

  • Автор: Янис
