Как сделать самому козырек над крыльцом своими руками: Козырек (навес) над крыльцом своими руками
Навес над крыльцом своими руками — чертеж и фото | Своими руками
Даже относительно большой свес крыши не защитит стоящих на крыльце от снега или дождя – все таки для этого он не достаточно велик.
Другое дело — навес над крыльцом над входной дверью в дом.
Навес к дому нужен хотя бы для тех минут, когда Вы ищите ключ в кармане, или ждете когда кто то из домашних открывает дверь – все таки стоять под ним, нежели чем под дождем гораздо комфортнее.
Ко всему прочему, если постараться и сделать навес красиво своими руками он будет выполнять еще и декоративную функцию, так как способен намного украсить крыльцо, и весь дом.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
При изготовлении навеса необходимо учесть тот факт, что нагрузка на него будет достаточно большой (помимо ветра он должен выдерживать еще и снег. Причем нагружать конструкцию будет не только тот, что лежит непосредственно на навесе, а еще и тот, что давит на него с крыши, (об этом при устройстве козырька над крыльцом часто забывают).
Сейчас конечно в продаже есть навесы (козырьки) из поликарбоната – они недороги и легки в монтаже (такой навес установит своими руками даже не очень опытный домашний мастер). Но дизайн их прост как и их монтаж, и декоративности ому он не придаст (по меткому выражению одного из владельцев загородного дома, такое ощущение что к дому пристроили телефонную будку), поэтому будем делать козырек на крыльцом своими руками и так как надо нам.
Материалы для изготовления навеса над крыльцом:
Для этого навеса над крыльцом использовали следующие материалы:
| 1. | Стойки | Для стоек брали клееные брусья (размеры 120 на 120 на 2300) с выбранными пазами в верхних торцах. |
| 2. | Балки | В эти стойки в процессе строительства навеса будут уложены балки. Сами балки выпилены из досок (45 на 180 миллиметров) |
| 3. | Карнизы | Карнизы сделаны из доски 30 на 190 миллиметров. |
| 4. | Прогоны | Прогоны из досок 50 на 135. |
| 5. | Кронштейны | Также нам будут нужны треугольные деревянные кронштейны размерами 180×220 мм. |
1. Бетонная плита, облицованная терракотовой плиткой, служит основанием для анкерных опор под стойки. Опоры крепят к основанию мощными шурупами с дюбелями.
2. Такими же шурупами-глухарями закрепляют стойки в анкерных опорах, из которых удобнее те, что могут регулироваться по высоте и ширине.
З. В стене сверлят отверстия глубиной 120 мм под дюбели и шурупы, которыми будут закреплены опоры для балок.
4. Боковые несущие балки одним концом вставляют в паз стойки, другим кладут на прикреплённую к стене опору.
5. На концах прогонов делают вырезы разной глубины (чтобы обеспечить уклон в направлении от стены дома). К балкам прогоны крепят с помощью металлических перфорированных пластин. Для этого пластины привинчивают к прогонам…
Читайте также: Как сделать на даче навес для машины
6 …которые потом кладут на балки и окончательно закрепляют шурупами, вворачивая их через отверстия пластин.
7. Вертикальные скаты монтируют с боков к торцам прогонов и спереди — по всей длине крайнего прогона.
8. К прогонам прибивают шпунтованные доски в качестве сплошного настила под кровлю, при этом используются гвозди с антикоррозионным покрытием.
9. При желании обойтись только вертикальными скатами работу можно считать почти завершённой. Теперь остаётся только настелить кровлю и покрасить все поверхности деревянных конструкций.
10. Карнизы навеса над крыльцом можно сделать и наклонными. Для этого из нестроганых досок толщиной 50 мм выкраивают треугольные кронштейны, которые привинчивают к вертикальным скатам ещё до установки последних.
11. Вертикальные скаты навеса, дополненные треугольными кронштейнами, также крепят с боков к прогонам. Наклонные набирают из шпунтованных досок, которые ещё предстоит покрыть шиферными плитками.
12.Кровельные плитки из шифера прибивают гвоздями, забиваемыми через имеющиеся в плитках отверстия. Кровельные элементы кладут внахлёст, укрывая при этом шляпки гвоздей.
В качестве кровли для плоской части навеса используют плотный рулонный гидроизоляционный материал.
13. Снизу навес обшивают шпунтованными досками. Дополнительный шарм навесу придадут встроенные галогенные светильники.
14. После окраски деревянные элементы навеса будут надолго защищены от атмосферных воздействий (осадков).
Совет: Скаты навеса над крыльцом можно облицевать черепицей, чтобы они сочетались с крышей дома.
Читайте также: Крыльцо из кирпича своими руками
Навес над крыльцом своими руками – чертеж для основы
Рис.
1. Размеры навеса зависят от конкретных условий. Здесь приведены размеры
конструкции, которые можно взять за основу.
Несколько других примеров навесов ,козырьков на входом в дом
Двускатный навес, покрытый черепицей, опирается на четыре стойки, между которыми закреплены деревянные решётки. Их можно использовать и как шпалеры для вьющихся растений. Такой навес можно построить за несколько часов, если работать вдвоём. В данном случае поверхности деревянных деталей окрашены в цвет дерева.
На фото опирающийся на стойки с подкосами навес покрыт черепицей. Деревянные элементы окрашены в тёмно-синий цвет, как и входная дверь.
Над широкой, например, двустворчатой входной дверью нужно соорудить и более широкий навес. В данном случае навес, несмотря на большую ширину, устроен без стоек. Всю нагрузку берут на себя прикреплённые к стене мощные подкосы. Этот навес над крыльцом сделан без стоек. Несущая конструкция имеет скрытое крепление к стене дома.
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.
БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Как сделать навес над крыльцом частного дома из поликарбоната
На сегодняшний день вряд ли можно найти более подходящий для изготовления козырька материал, чем сотовый поликарбонат. Изящные разноцветные конструкции с этим прозрачным покрытием наполнены светом и кажутся по-настоящему легкими и воздушными. Такие козырьки отлично вписываются в любую архитектурную стилистику, что подтверждают многочисленные фотографии, представленные в Сети. Там же можно найти множество предложений по изготовлению козырьков из поликарбоната. Но если вы не гоняетесь за эксклюзивными решениями и готовы довольствоваться простой конструкцией, сделать такой козырек можно и самому.
Материалы для изготовления каркаса

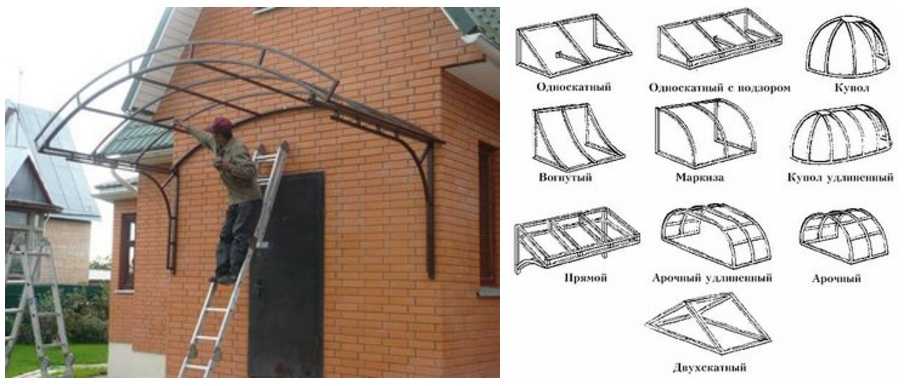

виды козырьков
На первый взгляд козырек над крыльцом может показаться малоприметным и чисто функциональным элементом.
На самом же деле, от того, насколько удачно его конструкция сочетается с архитектурным замыслом здания, зависит очень многое. Поэтому, при выборе материала для изготовления каркаса козырька последний должен рассматриваться не как отдельная деталь, а в совокупности с общим видом проектируемой или существующей постройки. Перечислим основные разновидности каркасов:
1. Стальной каркас.
Для его изготовления применяется стальной профиль, в основном уголок. Конструкция получается надежной и прочной, а ее сборка и монтаж обходятся сравнительно недорого. Сделав несколько надрезов, стальному уголку легко можно придать форму дуги, что позволяет создавать козырьки с криволинейной поверхностью.
Характерным свойством конструкций из стального профиля является значительный вес. Поэтому крепить стальной козырек к стене следует довольно основательно. Лучше всего для этого использовать анкерные болты, глубоко заделанные в кирпичную кладку.
Конструкцию каркаса можно сделать разъемной, скрепив отдельные детали при помощи резьбового соединения.
Однако, смотрится такой козырек не самым лучшим образом. Более стильно выглядит сварная конструкция с обработанными шлифовальным кругом швами.
Стальной профиль требует тщательного ухода, без которого он будет покрываться ржавчиной. После сборки поверхность уголков грунтуют и окрашивают в два слоя.
Поликарбонат крепится к стальному профилю кровельными саморезами, которые комплектуются герметичной прокладкой. Она предназначена для защиты металла от влаги.
2. Алюминиевый каркас.
Козырек из алюминиевых трубок или уголков будет отлично смотреться над входом в остекленную оранжерею или веранду, а также на фасаде, набранном из сэндвич-панелей.
Алюминий – материал не из дешевых, но затраты себя оправдывают: детали из этого материала легко можно согнуть или подрезать, каркас получается очень легким, а кроме того, его не нужно защищать от коррозии, ведь алюминию она не страшна.
3. Деревянный каркас.
Такой козырек не только укроет от дождя и снега, но и придаст оригинальность фасаду деревянного дома. Древесина имеет множество преимуществ: это легкий, прочный и доступный материал, он легко обрабатывается, что позволяет быстро и легко собирать конструкции любой сложности. Правда, есть у этого материала весьма существенный недостаток – недолгий срок службы. Чтобы козырек простоял как можно дольше, его нужно изготовить из твердой древесины (лиственница, граб, дуб), а на детали каркаса перед сборкой необходимо нанести три-четыре слоя олифы или другой пропитки, предотвращающей гниение.
Для крепления поликарбоната к деревянному каркасу применяют обычные саморезы и влагонепроницаемые термошайбы того же, что и лист, цвета.
4. Каркас по технологии металл крафт.
Эта весьма популярная разновидность каркаса очень похожа на ручную ковку, но стоит гораздо дешевле и собирается из готовых элементов. Они представляют собой гнутые стальные стержни квадратного сечения самых разнообразных очертаний, которые можно комбинировать любым способом, получая оригинальные выразительные конструкции. Приобрести детали «металл крафт» можно в специализированных магазинах.
Проектирование козырька
Планируя размеры и форму козырька, необходимо учитывать стандартные размеры листа поликарбоната, которые составляют 6х2,1 м. Длину и ширину навеса выбирают такими, чтобы весь лист можно было без отходов раскроить на несколько равных заготовок. Одна из них пойдет на изготовление козырька, а оставшиеся будут храниться в качестве запасных.
Не пытайтесь подобрать профиль для козырька «на глазок». Каркас должен быть рассчитан по всем правилам СНиП с учетом характерных для вашего региона нормативных нагрузок. Такой расчет заказывают специалистам проектной компании. Можно воспользоваться и бесплатным вариантом: существуют альбомы с чертежами типовых конструкций, где указаны размеры профилей, толщина материалов, показаны узлы креплений и прочая необходимая информация.
Типичный двухскатный козырек, кровельный материал любой подойдет
Монтаж поликарбоната
При создании криволинейных поверхностей поликарбонат надо гнуть так, чтобы образующая этой поверхности была перпендикулярной каналам внутри листа. Поликарбонат следует гнуть вместе с профилем, к которому он предварительно прикрепляется. Минимальный радиус сгиба составляет 70 см.
Диаметр крепежных отверстий в поликарбонате должен превосходить диаметр саморезов. Таким образом листу дают возможность двигаться вследствие температурных расширений. Чтобы защитить поликарбонат от попадания влаги в пустоты, между его поверхностью и шляпкой самореза устанавливают эластичную прокладку.
Грязь и вода могут попасть в пустоты поликарбоната не только через отверстия для крепежа, но и с торцов. Поэтому края листа необходимо герметично закрыть клейкой лентой или торцевыми накладками.
Шаг саморезов обычно принимают равным 30 см.
Для соединения отдельных листов поликарбоната применяют специальный строительный профиль.
Как сделать своими руками козырек над… Life Design
http://life-design-intro.tumblr.com
Если речь идет о крыльце, то такой дизайн нельзя назвать фонарь (поскольку он по определению характеризуется большими размерами и массивностью) и козырек. Поэтому все параметры намного меньше — размер и вес. А учитывая, что поликарбонат во всех отношениях хороший и удобный материал — простота в обращении и прочность на изгиб, низкая стоимость и тому подобное — то он лучше всего подходит для обустройства легкой защитной конструкции (навеса или навеса) над крыльцом с их руки. Прежде чем выбрать материалы (для каркаса) и сделать чертеж навеса, следует определиться с некоторыми вещами.
Назначение
Этот козырек должен органично вписываться в общий дизайн здания, что говорит само за себя. И важно, где он будет расположен. Если над парадным входом — одно инженерное решение, во дворе — другое возможно и проще.
Климат
В первую очередь много снега зимой? От этого зависит не только прочность козырька, но и его оптимальная форма. И она разнообразна.
— односкатная
— двухскатная
— шатровая (наверное лучший вариант, т.к. с односторонним крытым крыльцом.
— арка
По прочности есть 2 основных решения:
— крепление только на стену
то же + опора (например такие варианты).
Их возможности
Например, есть ли у сварщика и навыки их использования? То же самое относится к гибке, УШМ и так далее. Зависит от того, с какими материалами, кроме поликарбоната, работать будет проще. Теперь понятно, что конкретные советы, например, диаметр и длину саморезов, толщину листов пластика для каркаса давать нет смысла. Но общие рекомендации думающему и умеющему работать руками читателю пригодятся. Так как с покрытием изначально мы определились — поликарбонат — речь идет собственно о несущей раме (каркасе).
Общие требования
Оптимальный размер козырька. Слишком большой – дополнительная нагрузка на каркас и повышенный расход материалов. Неоправданно малым является то, что на крыльце будет постоянно вода или снег. Козырек должен лишь немного превышать размеры периметра площадки и ступенек, от проливного дождя он все равно не защитит. Обычно ориентируясь на дверной проем, навес должен быть шире примерно на полметра. Крутизна склонов. Рекомендуется не менее 150º. Это достаточный уклон и в плане «парусности», и для обеспечения самопроизвольного схода снега с покрытия.
Каркас из дерева
Из недостатков известный малый ресурс, необходимость постоянной обработки и ухода (пропитки, краски, лаки), значительный вес. И не для всех домов такая конструкция подойдет, разве что для деревянных или кирпичных построек. Если принято такое решение, целесообразно приобрести брус 50х50, доски на «15» и они должны быть из хвойных пород. Лучше всего — лиственница. Дерево уникально в своем роде, словно впитывая влагу, становится только крепче. Недаром опытные строители используют лиственницу при кладке нижнего венца бруса или сруба. Если у вас есть возможность и желание, вы можете собрать такую рамку:
Металлический каркас
Вариантов столько, что все не перечислить. Вот наиболее распространенные инженерные решения:
Что использовать
Для скатных крыш лучше всего подойдет площадь (достаточно «двадцатки»).
— Конструкция арочного или шатрового типа, учитывая, что листы имеют радиус изгиба, целесообразно монтировать из труб. Остается добавить, что толщина листов поликарбоната для малого козырька порядка 6 мм, для более габаритного от 8 до 12 мм.
ручные козырьки над крыльцом из поликарбоната
Делаем козырек над входом своими руками
Помните, что какими бы гидроизоляционными свойствами не обладала ваша входная дверь, погодные условия со временем будут способствовать ее разрушению и порче эстетического вида. Поэтому очень важно защитить входную дверь, а также ступени и само крыльцо от слякоти и мороза, а также от прямых солнечных лучей, повреждающих краску. Козырек над входом также защитит ваше крыльцо от обледенения и снизит риск получения травм зимой.
Такая защита будет незаменимым атрибутом при установке входных групп. Понятно, что выбирая козырек над входом, не стоит экономить на качестве материала. Сегодня на рынке можно найти огромный ассортимент навесов. По форме они бывают прямыми и наклонными. Особенно актуальны в последние годы козырьки в форме полукруга или квадрата.
Козырек над входом своими руками изготавливается по разным схемам. Выбирая модель будущего навеса и материал, который пойдет в производство, учитывайте общий дизайн вашего дома. Для обустройства этого элемента лучше всего использовать тот же материал, которым вы клали крышу дома. Если крыльцо украшено деревянными элементами, то и козырек должен быть выполнен с использованием того же природного элемента. При этом стоит помнить, что дереву необходимо специальное покрытие, которое защитит его от погодных условий. На сегодняшний день ассортимент защитных пропиток для дерева достаточно велик. Принцип выбора кровельного покрытия в соответствии с используемыми для кровли материалами применим ко всем материалам.
Если у вас большой дом, отделанный кирпичом, сделайте козырек над входом максимально массивным. Для этого можно построить два небольших столбика из такого же кирпича. Тогда общий ансамбль дома будет смотреться очень гармонично. В общем, не очень важно, чем будет покрыт ваш навес. Самая важная деталь – рама. Он должен быть изготовлен из хорошего сплава металлов и покрыт специальными защитными средствами, которые защитят его от ржавчины и разрушения.
Козырек над входом должен быть прочным, выдерживать перепады температур и суровые погодные условия. Очень внимательно подойдите к выбору материала, если вы решили построить козырек своими руками, ведь этот элемент фасада должен быть достаточно прочным.
