Уличное освещение своими руками частного дома и дачи: инструкция

Достаточная видимость в темное время суток уже давно стало нормой не только в городской черте, но и для загородного хозяйства. Благодаря внедрению современных технологий и большому ассортименту осветительного и электромонтажного оборудовании наружное освещение приобретает самые невероятные черты, как в плане функциональности, так и в части декоративных качеств.

В связи с довольно большой стоимостью проектирования и дальнейшего монтажа системы многие владельцы интересуются, как сделать уличное освещение своими руками.

Базовые моменты

Прежде чем браться за проектирование осветительных конструкций необходимо обязательно учитывать основные требования, связанные с местом расположения. Так, из-за обильных осадков и температурных колебаний, неблагоприятно сказывающихся на техническом состоянии приборов освещения, ряда сопутствующих факторов необходимо придерживаться базовых принципов в выборе уличных фонарей:

• Устойчивость к воздействию влаги и пыли – в отличии от помещения, уличное освещение обязательно столкнется с пылью в сухом климате и влагой в самых различных проявлениях, от аэрозоля до ручьев и даже частичного погружения. Этот параметр обозначается маркировкой IP и двумя цифрами, наиболее герметичными считаются модели уличных светильников со степенью IP68.
• Механическая устойчивость к порывам ветра – прибор уличного освещения должен обладать прочным корпусом и качественным креплением, чтобы их не сорвало от первого же маломальского урагана.
• Световой поток от осветительного прибора должен обеспечивать достаточную видимость, поэтому важно, чтобы для каждого вида освещения подбирался нужный тип светильника.

Виды наружного освещения

За счет применения ламп и светильников различной мощности и конструкции уличное освещение позволяет решать разнообразные задачи. Все наружное освещение условно можно разделить на:

• функциональное – обеспечивает достаточный уровень видимости на дачных участках;

Функциональное уличное освещение

• фасадное – одновременно применяется как для обозначения постройки, так и для улучшения видимости в близлежащей области, клумб, дорожек вместе с фасадом зданий;

Фасадное освещение

• маркировочное – используется для выделения контура какого-либо элемента интерьера: садовых дорожек, ограждения, периметра и т. д.;

Маркировочное освещение

• декоративное – предназначено для  украшения приусадебных участков и отдельных деталей: подсветка фонтанов, деревьев.

Декоративное освещение

Типы используемых светильников

Конструкция приборов для уличного освещения могут устанавливаться как отдельно, так и на уже имеющихся деталях. Здесь следует выделить настенные фонари, подвесные модели, садовые светильники на ножках, устанавливаемые на кронштейн или на столбе, прожекторы, напольные садовые фонари и другие варианты.

Разнообразие светильников

В части конструкции и дизайна выбор вообще ничем не ограничен, а при желании можно украсить любой элемент уличного освещения по собственному усмотрению.

Способы прокладки кабеля

На практике наиболее популярными способами размещения кабеля являются:

• под землей – позволяет скрыть все коммуникации и линии электроснабжения, кабель в этом варианте более защищенный от атмосферных воздействий, но объем работ и затраты на него получаются довольно большими;
• по воздуху – в этом случае вся линия останется на виду и станет еще одним элементом дизайна, который не всегда хорошо вписывается в общую картину;
• по фасаду здания или другим конструктивным элементам постройки – наиболее простой способ, так как не нужно устанавливать опоры или копать траншею, но сфера применения ограничена расположением построек и областью действия светильников.

Источники питания

В качестве источника питания можно использовать:

• электрическую сеть 220 В;
• пониженное напряжение 12, 24, 42 В и т.д.;
• автономные источники питания (аккумуляторы и солнечные батареи).

Первый вариант наиболее простой с точки зрения реализации, вам достаточно протянуть линию от распределительного щитка к нужному месту. Второй способ является наиболее безопасным, так как даже при повреждении изоляции поражение электротоком не нанесет вреда человеку. Третий способ наиболее экономный, так как в сочетании со светодиодными лампами солнечные батареи дадут бесплатное освещение.

Виды опор

Опорные конструкции для освещения загородного участка применяются не только при открытой прокладке линии, они удерживают фонари и прожекторы. Конструктивно это могут быть столбы, кронштейны, тросы, штыри и т.д.

В некоторых случаях в качестве опор можно использовать декоративные элементы ландшафта – парапеты, деревья, ограждение. Параметры опоры, их количество выбираются в зависимости от веса светильника, кабеля и стрелы провеса по отношению к земле. По материалу опора может выполняться из дерева, металла или пластика.

Пример опор для светильников

Ручное или автоматическое управление освещением

Всего выделяют два способа включения – вручную и при помощи автоматических систем. Ручное управление можно осуществлять с помощью выключателей, рубильников или даже пульта. Автоматическое подразумевает использование фотореле или датчиков движения. И тот, и другой вариант подходит как для основного освещения, так и для декоративной подсветки.

Электромонтажные работы пошагово

После того, как вы определитесь с типом светильников, источником электроэнергии, способом размещения можно переходить к электромонтажным работам. К этому моменту вся проводка в доме уже смонтирована, приборы учета установлены и вам остается осветить садовый участок. Для этого вам нужно выполнить следующую последовательность действий.

Подготовка

На этапе подготовки важно учесть места установки опор, прокладки кабеля по отношению к ландшафтному дизайну. По предполагаемой трассе кабеля расчищается пространство от мусора и сторонних предметов. Подготовьте необходимые инструменты и материалы – для земляных работ лопату, коловорот, отбойный молоток, ведра или другую емкость для удаления лишнего грунта.

Для наружной прокладки декоративного и функционального освещения вам понадобится лестница или другая опора для подъема на высоту. Инструменты для прокладки кабеля по воздуху, опорные элементы, изоляторы или иные фиксаторы.

Расчеты

На этапе расчетов вы должны иметь четкое представление о количестве светильников и их суммарной мощности. Это понадобится для определения сечения жил,  следует отметить, что на каждом участке уличного освещения осуществляется своя проводка кабеля, к примеру, ее можно разделить на такие виды:

• подсветка дорожек;

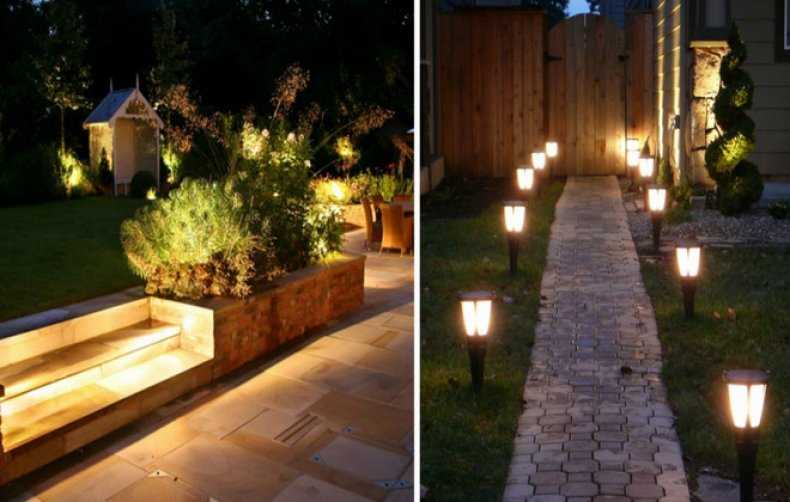

Подсветка дорожек

• освещение фонтана, бассейна или других водоемов;

Подсветка фонтана

• функциональная подсветка, как общей территории, так и отдельных локаций;
• архитектурная подсветка фасада здания;

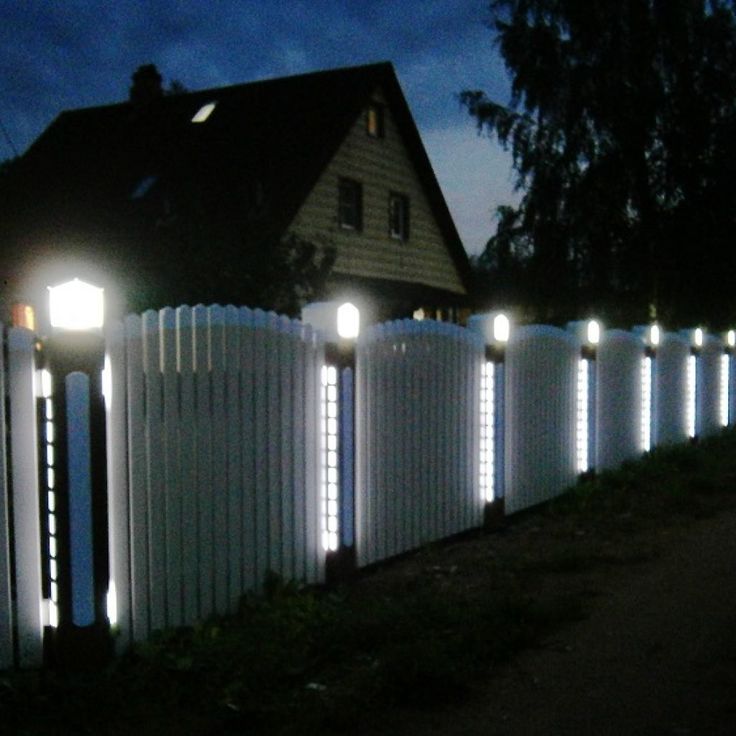

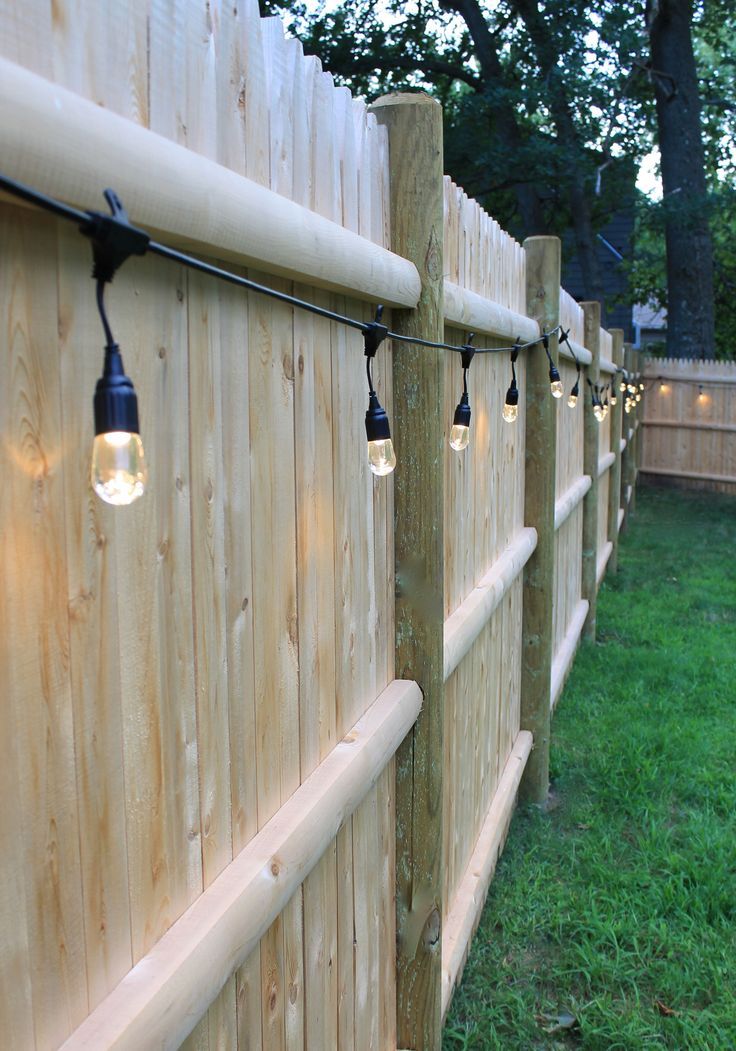

• декоративное освещение ограждения, забора;
• светодиодная подсветка отдельных элементов украшений (деревьев, садовых статуэток и т. д.).

Подсветка деревьев

Вы можете выбрать далеко не весь приведенный перечень, а только необходимые вам. Далее производится расчет сечения, к примеру, для освещения дорожек вам понадобится 15 светильников, мощность каждого возьмем по 10Вт, соответственно, линия для светодиодных прожекторов должна нормально выдерживать 150Вт. Для освещения придомовой территории используются 4 настенных светильника по 200Вт, соответственно, линия рассчитывается на 800Вт.

После этого подберите наиболее подходящий вариант, лучше чтобы обеспечивался запас сечения по мощности, соотношение подбирается из таблицы:

Таблица: сечение провода, в зависимости от величины нагрузки

К примеру, для мощности 150 Вт (0,15 кВт) более чем достаточно сечения 1,5 мм² по меди, такого же сечения хватит и для мощности 800 Вт (0,8) или же 2,5 мм² по алюминию. В продаже можно найти марки кабельно-проводниковой продукции и меньшего сечения, но для уличного освещения это нецелесообразно из-за худшей механической прочности.

Создание схемы проекта

Схема освещения

Для проектирования схемы подключения уличного освещения довольно удобно пользоваться планом территории с указанием всех построек, расположением пешеходных дорожек, декоративных элементов в дизайне дачи. При проектировании следует руководствоваться такими принципами:

• Если линия будет прокладываться под землей, глубину залегания следует планировать не меньше 0,7 – 0,8 м. В то же время от фундаментов зданий следует отступить не менее 0,6 м, от трубопроводов и других коммуникаций не менее 0,5 м.
• Для воздушной линии уличного освещения следует обустраивать такую  стрелу провеса, чтобы от нижней точки провода до проезжей части было не менее 6 м, а в пешеходной зоне не менее 3 м.
• Расположение подсветки фасадов и уличных светильников нужно выбирать таким образом, чтобы поток не попадал в окна, так как он будет мешать спать, и не освещал соседский двор и другое не нужное вам пространство.
• Приборы освещения устанавливаются таким образом, чтобы освещаемые пространства пересекались как можно меньше, это позволит сэкономить на установке светильников.

Установка опор

Опоры могут применяться как для подвешивания проводов уличного освещения, так и для расположения светильников на них. Установка опор осуществляется на заранее заготовленный фундамент. Для фундамента вырабатывается отверстие с размерами более площади прилегания опоры, в нем обустраивается опалубка из плоских досок, фанеры или подобных деталей. В опалубку заливается бетон, для повышения прочности можете добавить в него щебень, граншлак или другие армирующие составляющие.

Закладная арматура и фундамент для опоры

В еще сыром растворе размещается закладная арматура, на которую после можно будет закрепить опору. По центру фундамента обустраивается полое пространство для монтажа проводки при подземной прокладке кабеля.

Установка опор на фундамент выполняется по уровню, допустимый наклон не должен превышать 3°. В противном случае вы получите значительно меньшую эффективность уличного освещения.

Подключение

После завершения монтажных работ, когда вы установили опоры, повесили светильники и проложили линии электроснабжения для уличного освещения можно выполнять подключение всех элементов цепи.

При электрическом соединении важно соблюдать такие требования:

• все точки скрепляются клеммами, болтовыми соединениями или пайкой, ни в коем разе нельзя использовать скрутки;
• каждую готовую цепь желательно проверить мультиметром на целостность (отсутствие обрывов и коротких замыканий) дополнительно можете проверить величину сопротивления и, как следствие, потребляемой мощности;
• сначала соедините всю цепь, проверьте ее, а только потом подключайте линию к автомату на распределительном щитке.

После завершения подключения обязательно убедитесь в работоспособности всего уличного освещения. Если какие-то светильники не загорелись, сначала отключите всю линию, а только потом разбирайте и проверяйте состояние контактов и соединений.

Советы от эксперта

Несколько советов от профессионального электрика помогут вам существенно улучшить систему уличного освещения и избежать элементарных ошибок:

• при проектировании и установке светильников нужно обеспечивать свободный доступ, чтобы можно было легко заменить перегоревшие лампы;
• из существующего разнообразия приборов освещения лучше отдавать предпочтение светодиодным светильникам, они куда экономнее и выгоднее в эксплуатации;
• в качестве проводки желательно использовать кабельно-проводниковую продукцию с медными жилами, она куда лучше выдерживает механическую нагрузку и перепады температур;
• для подводного освещения используются специальные герметичные устройства, обычные светильники моментально выйдут со строя;
• с целью безопасности уличное освещение должно оснащаться защитным заземлением и УЗО;
• выбранные приборы освещения должны соответствовать возложенной на них задаче – для декоративных функций вполне хватит маломощных ламп, а прожектор у входной двери, наоборот, должен обеспечивать максимальную видимость.

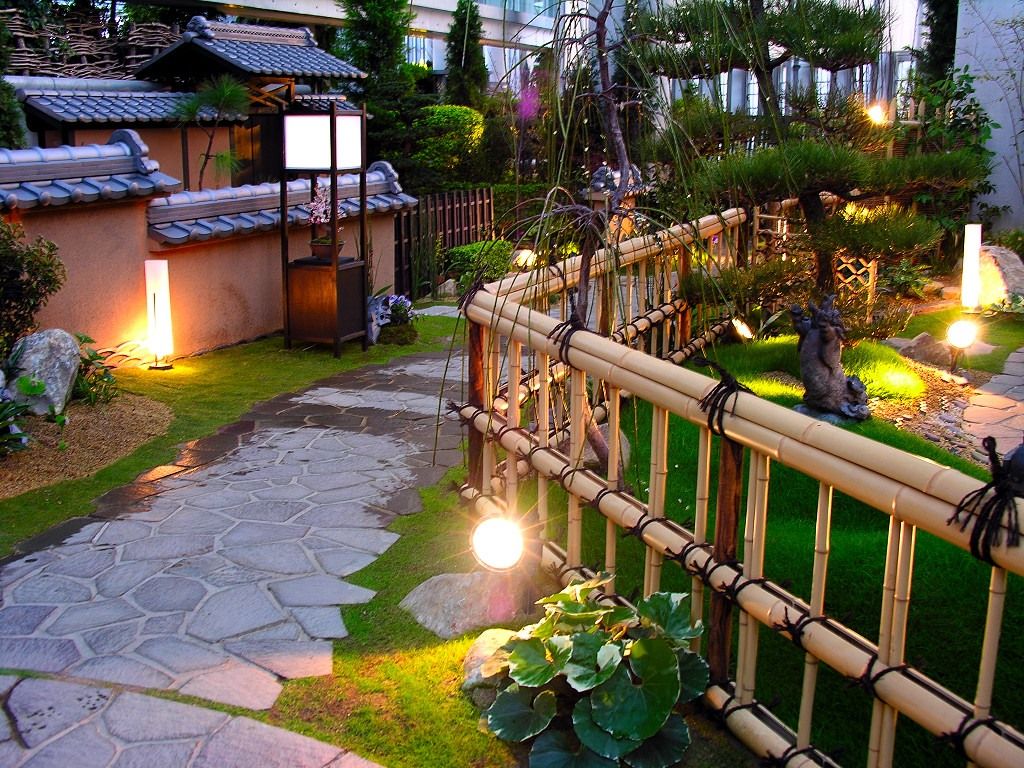

Фото идеи

Здесь представлены несколько фото идей для уличного освещения своими руками:

Видео по теме

Уличное дачное освещение своими руками: 10 элементарных идей для садовых светильников (48 фото)

Освещение дачного участка или загородного дома особенно важно в ночной период суток. Именно поэтому стоит продумать все детали и сделать освещение своими руками. Для этого понадобятся минимальные знание об электрике и проводке, а также обязательно нужно придерживаться всех основных правил техники безопасности.

Уличное освещение своими руками

Содержание

1. Варианты светильников для освещения дома снаружи
2. Настенные фонари
3. Торшеры
4. Грунтовые светильники
5. Подвесные фонари
6. Идеи для садовых светильников
7. Гирлянды
8. Свечи
9. Фонари
10. Лампа из бутылки
11. Светильники на деревьях
12. Светодиодная подсветка
13. Креативное освещение фонтана
14. Установка подсветки фонтанов своими руками
15. Простой фонарь своими руками

Варианты светильников для освещения дома снаружи

В первую очередь нужно понимать функции светильников. Главной их задачей будет освещение придомовой территории и гармоничное сочетание с общей отделкой и дизайном домика.
Светильники для дачных участков делятся на несколько типов, из которых нужно выбрать самый подходящий.

Настенные фонари

Лучше всего этот вариант подойдёт для освещения у входа в дом, а также площадки перед ним. Как вариант, их ещё можно повесить у калитки или ворот. По своему виду и форме бывают абсолютно разными. Чаще всего пользуются популярностью варианты «под старину».

Красивые фонари сделанные вручную

Торшеры

Этот вид светильников устанавливается непосредственно в земле, либо же на веранде. Классическим вариантом торшера считается ровная стойка с круглым шаром сверху. Но есть разные модифицированные модели, которые сделаны в современном стиле. В основном торшеры отличаются друг от друга по высоте и форме плафона.

Торшер на даче своими руками

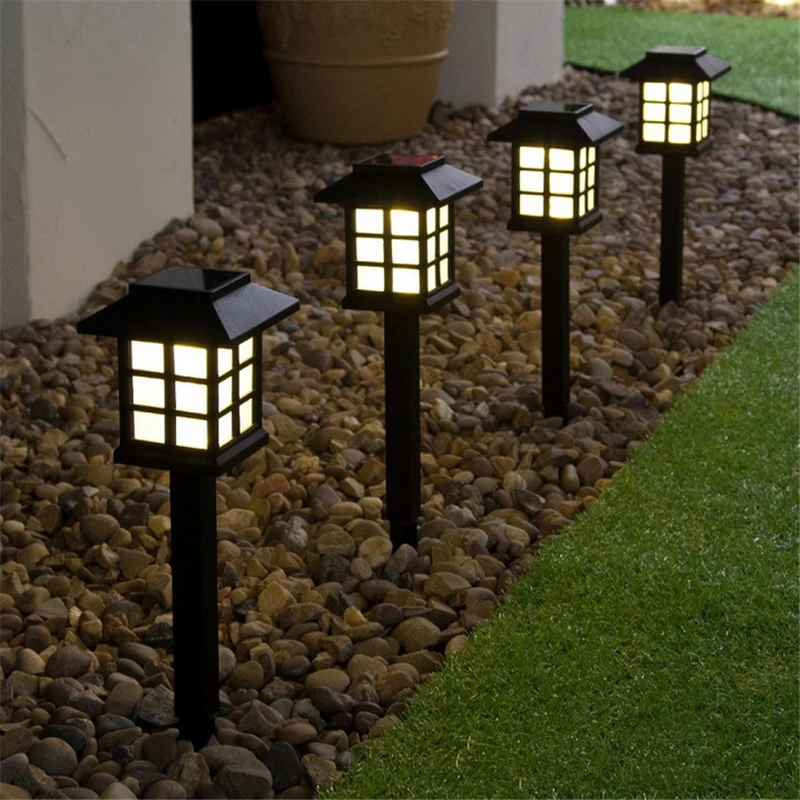

Грунтовые светильники

Их монтируют непосредственно в саму землю, служат для подсветки зелёных насаждений и освещения дачных алей на участке. Очень красиво дополняют зону качели, беседок, летних павильонов и других построек. Обычно светильники такого типа имеют круглую или прямоугольную форму.

Грунтовые светильники в интерьере территории

Подвесные фонари

В основном крепятся к потолочным балкам на верандах. С их помощью можно оформить деревья или кусты. Подвесные фонари представляют собой длинную прочную цепь, которая заканчивается плафоном.

Идеи для садовых светильников

Если хочется украсить и осветить территорию своего дачного участка красиво и необычно – вот несколько идей, которые можно воплотить в реальность своими руками.

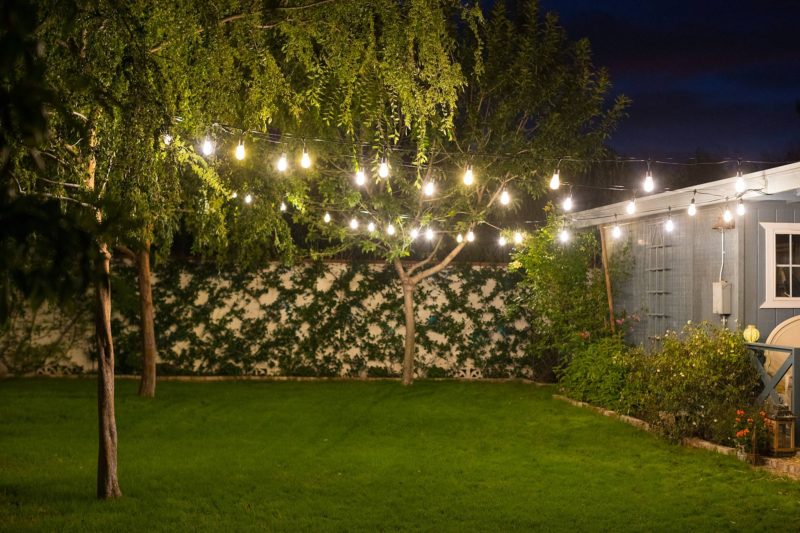

Гирлянды

Этот предмет можно купить абсолютно во всех гипермаркетах для дома. Ценовая политика доступна, а красота оформления просто неописуема.
Можно немного усовершенствовать и сделать гирлянды своими руками. Создайте свой необычный вариант из красивых шариков-плафонов, сделанных из ниток, белой верёвки и бечёвки.

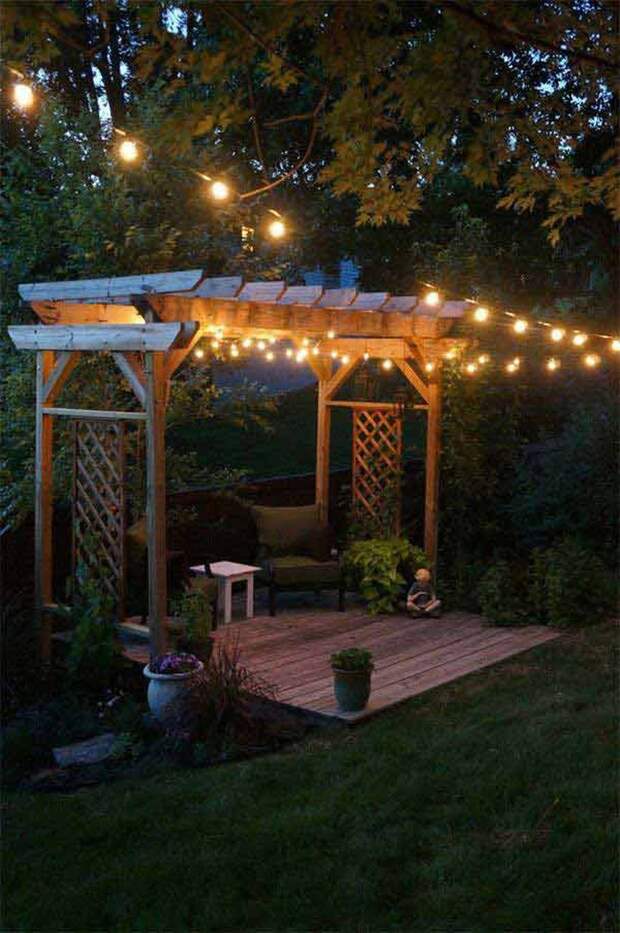

Гирлянды в оформлении беседкиРазнообразие форм гирлянд в интерьере

Ход работы довольно прост:

• Сначала надуваем шарики нужных размеров и обматываем их верёвкой, которую предварительно смазываем клеем ПВА.
• После того, как клей полностью просохнет – нужно лопнуть шарик и аккуратно его вынуть.
• Финальный штрих – это продеть провод с лампочкой и развесить фонарики на своём участке.

Альтернативой такого варианта будут стеклянные плафоны из банок. Они особо хороши для гирлянд, которые имеют большие лампочки.

Процесс работы с гирляндой своими руками

Свечи

Этот вариант не способен дать много света, но при этом его изюминкой будет создание романтической атмосферы.

Оформление территории с помощью свеч для создания романтической атмосферы

Сделать такие фонари своими руками не составит никаких проблем. Просто возьмите верёвку или проволоку и стеклянные банки. На дно банки по желанию можно насыпать гальку или песок, при этом процесс смены свечей станет намного легче, а воск не будет пачкать само дно.

Фонари

Такого плана фонари уже потребуют некоторых финансовых вложений, но при этом будут смотреться на участке колоритно и непревзойдённо.

Создание фонарей своими рукамиКрасивые фонари с кованной основой

Лампа из бутылки

Ещё одной креативной идеей станет керосиновая лампа из бутылки. На её создание потребуется немного больше времени и усилий, но стоить она будет дёшево, а смотреться невероятно эффектно.

Необычная лампа из бутылок в интерьере участка

Светильники на деревьях

Это комбинация из простых предметов, а именно плафона от старой люстры и обычной уличной лампочки.

Лампа для деревьев своими рукамиКрасивый плафон в интерьере участка с деревомКрасивое сочетание деревьев и подсветки

Светодиодная подсветка

Достаточно простой и практичный вариант для акцентного освещения той или иной зоны дачного участка.

Светодиодная подсветка в оформлении участка

Большим плюсом будет то, что такая лента является водонепроницаемой, ею можно подсветить ступеньки, фасад, скамейки и другие элементы.

Подсветка лестницы дома

Бывает подсветка с разными цветами и режимами работы.

Креативное освещение фонтана

Для достижения наиболее красивого и колоритного освещения фонтана профессиональные дизайнеры рекомендуют использовать как надводное так и подводное освещение.

Креативная подсветка дачного фонтана

В качестве общего освещения для того, чтобы подчеркнуть контуры фонтана, используйте светильники на солнечных батареях. Они не только способны осветить сооружение приятным мягким светом, но и сэкономят вам значительные расходы электроэнергии.

Для того чтобы осветить струи в фонтане можете использовать светильники, сделаные из оптоволокна.
Для смены зоны освещения подсветки фонтана нужно будет вмонтировать мобильные подводные светильники, которые смогут хаотично двигаться по всей площади воды.

Подсветка струи фонтана

Если вы планируете использовать надводные прожекторы – лучше всего устанавливать их на вращающуюся платформу. Тогда зону освещения фонтана можно будет без проблем менять.

Самый креативный способ добиться необычного освещения – это установить подводный светильник. Лучше всего его ставить около водоподающей форсунки, тогда струйки фонтана, которые разбрызгиваются, будут смотреться очень необычно и завораживающе.

Подводная подсветка фонтана

Установка подсветки фонтанов своими руками

Если у вас есть элементарные знания в электрике – вы свободно можете установить освещение самостоятельно.

Вот короткий план действий, которых надо придерживаться:

1. Для начала составьте схему светильников и продумайте варианты расстановки самих осветителей. В этом же пункте следует продумать, какой мощности они будут, их количество и желаемый эффект.
   Также стоит определиться, будут ли они разноцветными либо однотонными, подводными или надводными, а возможно и комбинированными. В конечном результате у вас должен получиться проект фонтана со всеми его деталями.
2. После этого закупите необходимые материалы для работы. Купить всё можно в гипермаркете или специализированном магазине. Помните, что кабель должен иметь защитную гофру. Обратите внимание на герметичность провода и остальных предметов.
3. Дополнительно потребуется трансформатор, шурупы для крепления, скобы фиксации кабеля, отвёртка, плоскогубцы и изолента.

Ход работы:

• • Рекомендуется сначала устанавливать подводное освещение, и только после этого переходить к надводному.
  • Если вы считаете, что имеете недостаточно знаний в сфере электрики – в период подводного оснащения подсветки лучше всего обратиться к специалисту в данной сфере.
  • Создайте цепь светильников, которые будут окружать зону фонтана и освещать его со стороны.
  • Делаем разметку в тех местах, где должны быть наши светильники.
  • Закрепляем подводное освещение, если оно требует монтажа. В варианте плавающих светильников мы просто опускаем их на воду и крепим небольшой грузик.

• Для надводного освещения нам потребуется выкопать неглубокую траншею, в которую аккуратно укладывается кабель и в конце всё присыпается землёй (кроме мест крепежа).
• Когда работы сделаны, мы должны соединить все с трансформатором, который в конечном результате присоединяется к электросети. Для этого мы с помощью кусачек оголяем концы кабеля и надёжно крепим их к болтам ввода на трансформаторе.
• Трансформатор нужно будет монтировать на деревянный шест, который будет втыкаться в землю. Как вариант, его ещё можно закрепить на рейках к стене дома. Недалеко обязательно сделайте розетку с заземлением, которая подключиться к трансформатору.

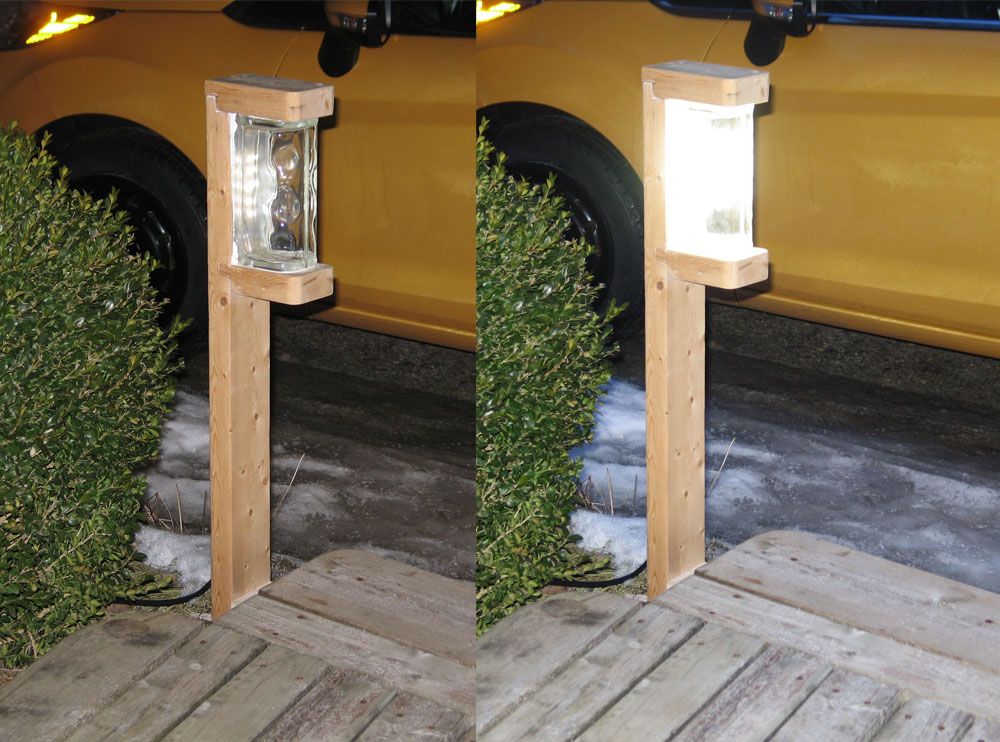

Простой фонарь своими руками

Совсем необязательно владеть какими-то специальными знаниями, чтобы сделать фонарь своими руками.

Фонарь для дома своими руками

Для работы используют обычные подручные материалы:

• Дрель.
• Сверло.
• Шуруп.
• Деревянный щепок.
• Стеклянную или жестяную банку.
• Глину.
• Пластиковые стаканчики или бутылку, которую можно использовать вместо плафонов.
• Старую кухонную утварь.

Такие поделки, несомненно, будут отличаться оригинальной идеей и колоритным видом, но обычно их срок службы не очень долговечен. В любом случае процесс работы достаточно интересен, а изделия выходят весьма оригинальные.





Как вам статья?

Как сделать уличное освещение своими руками

Монтаж уличного освещения своими руками – это комплекс трудоемких мероприятий, которые под силу даже начинающему электрику.

Основные этапы монтажа:

1. Подготовка рабочего места
2. Определения методов подключения
3. Выбор уличных фонарей
4. Расчет кабеля и других элементов электропроводки
5. Создание схемы
6. Установка фонарных столбов
7. Подключение источников света
8. Установка автоматики

Для начала рассмотрим основные виды светильников, опорные конструкции и способы прокладки проводов, после чего предоставим вам подробную инструкцию, как сделать уличное освещение в частном доме или на даче своими руками .

• Важно знать
• Какое там освещение?
• Какие светильники?
• Методы управления кабелями
• Типы опор
• Электромонтажные работы
• Шаг 1 — Подготовка
• Шаг 2 — Расчет элементов электропроводки
• Шаг 3. Создание схемы
• Шаг 4. Установка ножек
• Шаг 5 — Подключение светильников
• Нужна ли мне автоматизация?

Важно знать

Какое там освещение?

Сегодня уличное освещение может выполнять декоративную и техническую функции.

Декоративное освещение территории

В первом случае источники света устанавливаются по всему саду, украшая различные малые архитектурные формы, водоемы и клумбы на даче. Такие уличные фонари могут излучать заливающий свет различных цветов радуги.

Техническое освещение на объекте отвечает за безопасность. Фонари этой группы устанавливаются вдоль садовых дорожек, при входе в дом, во двор. Также светильники могут подсвечивать фасады зданий и забор, как показано на фото.

Техническая (функциональная) подсветка территории

Светильники какие?

Лампы в современном мире не счесть. Для уличного освещения на даче и в частном доме чаще всего применяют следующие изделия:

• фонари на столбах;
• настенные светильники;
• подвесные светильники;
• прожекторов;
• Светодиодная лента
• лампы на коротких ножках.

Настенный светильник

Низкие столбы

Огни на солнечных батареях

Какой вариант выбрать решать вам. Главное, чтобы он был эффективным и при этом экономил электроэнергию. Сразу рекомендую просмотреть инструкцию по сборке. самодельный светодиодный прожектор для дачи:

Светодиодный прожектор

Способы укладки кабелей

От главного распределительного щита во дворе должно идти несколько групп проводов. Один – к дому, второй – для уличного освещения приусадебного участка, остальные – для электроснабжения садовых построек (гаража, хозблока, бани). От щита до осветительных приборов кабель можно проложить двумя способами: подземным и воздушным.

Первый вариант более предпочтителен, так как в этом случае ландшафтный дизайн дачи не будет портиться кабелями, проложенными по газону и вдоль садовых дорожек. Кроме того, такой способ прокладки более безопасен, ведь проводка будет защищена от механических повреждений.

Воздушный способ применяют там, где он будет более уместным: под крышей дома, между высокими столбами и т. д. Его недостатком является склонность к повреждениям, а также меньший срок службы. При этом прокладка воздушного кабеля на даче менее трудоемка и намного дешевле.

Виды опор

Поскольку большинство уличных фонарей монтируются на столбах, следует рассказать и об этих конструкциях. Сегодня есть железобетонные, деревянные, металлические и даже пластиковые фонарные столбы. Материал их изготовления зависит от условий использования и типа лампы.

Кроме того, следует отметить, что опоры уличного освещения могут быть представлены вертикальными стойками, настенными кронштейнами и даже натяжным тросом. Здесь опять же все зависит от того, где и как будет установлен светильник на даче. Единственное, что хотелось бы порекомендовать: выбирать опоры с качественным креплением и плотным местом для укладки провода. Такие изделия значительно увеличат срок службы освещения в саду.

Электромонтажные работы

Итак, с основной информацией мы разобрались, теперь рассмотрим технологию монтажа уличного освещения своими руками. Инструкция будет представлена ​​с места, где будет осуществляться монтаж электропроводки в доме, а значит счетчик и автоматы уже будут стоять.

Шаг 1 — Подготовка

В первую очередь необходимо подготовить место для установки опор. Для этого места укладки проводов убираются от садового мусора, подготавливаются все необходимые инструменты, закупаются материалы.

Все что нам нужно из инструментов и материалов это:

• Коловорот;
• штыковая лопата;
• Мастер в норме;
• емкость для размешивания раствора;
• песок;
цемент
• ;
• чистая вода;
• фанера и деревянные бруски для опалубки.

Все эти материалы необходимы для того, чтобы вырыть траншею и залить фундамент.

Шаг 2 — Расчет элементов электропроводки

Теперь необходимо произвести расчет уличного освещения — определить точное количество и мощность всех светильников, длину/сечение кабеля, а также мощность автоматических выключателей и УЗО .

О том, как рассчитать сечение кабеля Мы говорили. О расчете мощности мы также подробно говорили в статье: установка освещения в квартире.

Что касается типов уличных светильников, то рекомендуем отдать предпочтение следующей продукции:

• освещение садовых дорожек — фонари на солнечных батареях;
• крыльцо дома — светильники на кронштейнах, устанавливаемые с фасадной стороны здания;
• ограждение — свет от фонарей на столбах;
• в саду — декоративные фонарики на ножках и в виде садовых фигурок.

Шаг 3. Создание схемы

После определения количества и типа светильников необходимо составить схему уличного освещения на дачном участке. Для этого лучше всего использовать план дачи, на котором указаны площадь двора, все садовые постройки и коммуникации. Все, что вам нужно сделать, это скопировать план и поставить свою схему на копию.

Требования и рекомендации по проектированию схемы наружного освещения своими руками:

• Подземная прокладка кабеля должна выполняться на глубине 0,7 метра. При этом расстояние от построек должно быть 0,6 м; от трубопровода — 0,5 м; от параллельных кабелей — не менее 0,3 м (лучше 0,5 м).
• Воздушную прокладку кабеля следует выполнять на высоте 6 м от проезжей части и 3 м от садовых дорожек.
• Свет от уличных фонарей не должен «бить» в окна и попадать на территорию соседей (вдруг они будут против).
• Радиусы освещения не должны пересекаться у нескольких светильников, их лучше немного раздвинуть, чтобы не переплачивать за электроэнергию.
• Лучше всего использовать светодиодные фонари, они более долговечны и не слишком сильно повреждаются окружающей средой. Кроме того, они обладают высокой эффективностью и светоотдачей.
• Все выключатели света должны быть подключены в защищенных от дождя местах. Если это не сработает, защитите продукт на улице пластиковым контейнером.
• Старайтесь использовать медные провода, они не так подвержены механическим повреждениям.
• Требуется произвести заземление всех осветительных приборов.

Шаг 4. Установка ножек

Сначала необходимо установить столбы уличного освещения. Если они представлены стеновыми конструкциями – просверлите в стене отверстия под анкер и закрепите опору.

Обращаем ваше внимание на то, что установку опор необходимо производить с использованием строительного уровня. Любой перекос может негативно сказаться на эффективности и долговечности освещения территории.

Для установки вертикальных стоек для светильников необходимо залить фундамент. Для этого вырывается колодец (при помощи черпака), на дно насыпается песок и тщательно утрамбовывается. Далее устанавливается деревянная опалубка, внутрь которой помещается пластиковая труба (в ней останется отверстие для того, чтобы через фундамент провести подземный кабель к светильнику). Концы трубы запаивают, чтобы раствор не попал внутрь. Опалубку заливают бетонным раствором, и пока он не застыл, вертикально по центру устанавливают анкер для фиксации колонны. Когда цемент полностью схватится, можно приступать к установке опоры и монтажу светильников уличного освещения.

Шаг 5 — Подключение светильников

Подходя к завершающей части, необходимо установить светильники на столбы, подключить их к проводке, а также подключить выключатели света, где это необходимо. Лучше всего соединять провода с помощью клемм, которые необходимо изолировать термоусадочной трубкой или другим гидроизоляционным изделием. Когда все светильники установлены на свои места, проводится контрольная проверка всех соединений, нулевого сопротивления с фазой и включения электричества. По идее все должно получиться и к вечеру можно будет наслаждаться своей работой. Как видите, сделать уличное освещение своими руками вполне реально и не очень сложно.

Нужна ли мне автоматизация?

Автоматическое управление уличным освещением все чаще используется в частных домах и на дачных участках. Это не только удобно, но и позволяет значительно экономить электроэнергию. При ручном управлении, как правило, вечером вы включаете свет на улице, а проснувшись, выключаете. При этом фонари всю ночь используют только для отпугивания недоброжелателей от дач.

Сегодня популярны датчики движения и автоматические фотореле — датчики освещенности. Эти устройства позволяют включать свет при движении в зоне действия датчика, а также в темное время суток. Простыми словами, если во двор никто не заходит, датчик не сработает. При обнаружении движения включается свет по всей секции. Так вы сможете контролировать безопасность на участке и при этом экономить электроэнергию. Датчик освещенности включается, когда темно. Опять же, очень удобно, ведь если выйти из частного дома, то свет будет автоматически включаться и выключаться.

Вот и все, что я хотел вам рассказать о том, как сделать уличное освещение своими руками. Надеемся, что предоставленная пошаговая инструкция была для вас полезной и новой.

Аналогичные материалы:

• Как сделать освещение в гараже своими руками
• Как выбрать уличный прожектор для дачи
• Экономичная система отопления дома

Инвестиции в светлое будущее: проекты уличного освещения ГЧП

• Сюзанна Ферстер
• Лусиана Гимарайнш Драммонд и Сильва

| 29 августа 2017 г.

Эта страница в:

• Английский

Фото: Адам Джонс | Викисклад

Инвестирование в энергосберегающую систему уличного освещения может изменить правила игры для муниципалитетов.

С одной стороны, переход на современные схемы уличного освещения, основанные на технологии светодиодов (LED), дает городским властям возможность снизить энергопотребление, затраты на эксплуатацию и техническое обслуживание, а также уменьшить общий углеродный след.

В то же время надежное яркое уличное освещение может иметь ряд социально-экономических преимуществ: хорошо освещенные улицы позволяют людям чувствовать себя в безопасности и снижают количество несчастных случаев, а также повышают экономическую и социальную активность после захода солнца.

Учитывая эти преимущества, переход от устаревших систем к современным технологиям является беспроигрышным решением для многих муниципалитетов по всему миру, но высокие первоначальные затраты могут быть сдерживающим фактором. Привлечение частного капитала через государственно-частное партнерство (ГЧП) может помочь муниципалитетам собрать средства, необходимые для внедрения интеллектуальных систем уличного освещения  , которые обеспечивают эффективность и высокие технические стандарты в долгосрочной перспективе.

Ресурсный центр государственно-частного партнерства в инфраструктуре (PPPIRC), веб-сайт, который предоставляет образцы юридических материалов, которые могут помочь в планировании, разработке и юридическом структурировании инфраструктурных проектов, недавно открыл субнациональный раздел. Одна часть этого раздела посвящена проектам энергоэффективного уличного освещения. Основываясь на примерах передовой практики, новый ресурс предоставляет доступ к множеству стандартных и типовых контрактов и документов для торгов, а также к законам и политикам, которые используются во всем мире для реализации успешных механизмов ГЧП для поставки маломасштабного и крупномасштабного энергоэффективного освещения. проекты.

Какие ключевые тенденции, связанные с проектами уличного освещения, отражены на сайте PPPIRC?

1. Сильная и благоприятная нормативно-правовая база : Четкая нормативно-правовая база, облегчающая и продвигающая частные инвестиции, является важным фактором для привлечения частного финансирования. Примерами могут служить политика и институциональные инициативы по продвижению энергоэффективности в Индии (например, Республика Индия – Энергоэффективное городское уличное освещение) или Национальная программа общественного освещения в Мексике, целью которой является стимулирование инвестиций в системы уличного освещения. В Бразилии очень важным элементом успеха проектов уличного освещения являются муниципальные постановления (например, постановление для Белу-Оризонти), которые вводят налог под названием «COSIP» (Contribuição para o Custeio do Serviço de Iluminação Publica), который взимается исключительно с финансирование услуг общественного уличного освещения и обеспечивает надежный источник дохода.
2. Разработка индивидуальной модели: Учитывая различия между муниципалитетами, единого подхода для всех не существует. Правительства разработали и внедрили различные бизнес- и финансовые модели, которые подходят для их конкретных потребностей и рынков (см. серию из шести тематических исследований ESMAP, в которых анализируются различные программы светодиодного уличного освещения или Освещение бразильских городов: бизнес-модели для энергоэффективного уличного освещения). Появившиеся концепции включают в себя различные модели энергосервисных компаний (ЭСКО) (например, модель общих сбережений или модель супер-ЭСКО, разработанные для Индии) или модели лизинга (например, тематическое исследование ESMAP для модели поставки в собственность, разработанной для Гвадалахары). , Мексика). Крупные и средние города с хорошим кредитным рейтингом могут иметь возможность привлекать частное финансирование через более традиционные схемы ГЧП, когда частный партнер берет на себя больше рисков и ответственности в течение срока действия контракта ГЧП. Примерами могут служить проект PFI по техническому обслуживанию и ремонту автомобильных дорог в Бирмингеме, Соединенное Королевство, концессия на уличное освещение в Белу-Оризонти, Бразилия, или проект DBFOM по освещению автострад в Мичигане, США.
3. Объединение проектов и совместные закупки: Для улучшения эффекта масштаба и повышения привлекательности небольших проектов уличного освещения для инвесторов страны также рассматривают возможность объединения проектов для создания более крупных проектов. Аналогичным образом, как показывает тематическое исследование ESMAP по модели поставки, выбранной для модернизации системы уличного освещения в Онтарио, Канада, совместные закупки также могут позволить муниципалитетам проводить конкурентные и прозрачные закупки экономически эффективным способом, оставляя это на усмотрение отдельных муниципалитетов. выбирать между различными моделями финансирования (например, модель ЭСКО или ГЧП).
4. Стандартизация : Чтобы сократить время и расходы на небольшие проекты освещения, некоторые страны разработали стандартные контракты, стандартные положения контрактов или даже полные стандартные пакеты закупок для ГЧП в уличном освещении. Они включают технические документы, выходные спецификации, юридические документы и типовые контракты (например, модель супер-ЭСКО, разработанная для Индии, стандартные положения, разработанные для Франции, и стандартные пакеты закупок в Великобритании или Германии).

PPPIRC — это бесплатный онлайн-ресурс, который полагается на вашу поддержку и участие.
