Как своими руками сделать приточную вентиляцию в квартире: Вентиляция в квартире своими руками. Простые способы реализации

как сделать вытяжку с клапаном для фильтрации воздуха в квартире, частном доме, курятнике и других хозпостройках?

Вентиляция — одна из систем обеспечения комфорта при проживании в частном доме или квартире. Соблюдение регулярного воздухообмена должно осуществляться не только в жилых помещениях, но и в местах содержания животных, например, в курятнике. От качества проведённой приточной вентиляции зависят влажность воздуха, нормальное дыхание и самочувствие жителей. В данной статье подробно описан процесс установки и обслуживания приточной вентиляции, даны полезные рекомендации специалистов.

Содержание

• 1 Что это такое?
• 2 Преимущества и недостатки
• 3 Принцип работы
• 4 Различия
• 5 Конструктивные особенности
  • 5.1 В частном доме
  • 5.2 С фильтрацией
  • 5.3 В курятнике
• 6 Как сделать самостоятельно?
  • 6.1 Нормы расчёта
  • 6.2 Клапан для подачи воздуха
  • 6.3 Оборудование и материалы
• 7 Проверка
• 8 Полезное видео

Что это такое?

Вентиляция — это воздухообмен, который регулируется комплексом специальных приспособлений. Установлено, что взрослым человеком потребляется около 20 тысяч литров воздуха в сутки. Чтобы поступающий в лёгкие воздух насыщал их кислородом и поступал в должном объёме, нужно соблюдать его концентрацию. Его химический состав должен включать ионы, фитонциды и озон в нормативном составе. Приточная вентиляция пропускает кислород и состоит из следующих конструктивных элементов:

• воздухоприёмное оборудование;
• устройство для нагрева и охлаждения воздуха;
• фильтры для задержки поступающей пыли, частиц грязи;
• качающие воздух фильтры и насосы;
• приспособления, подавляющие шумы.

Воздуховоды имеют приточные комплексы. По специально оборудованным трубам или через вентотверстия воздух попадает в комнату. Устройство может состоять из одного компактного моноблока или включать набор агрегатов.

Преимущества и недостатки

Преимущество установки приточной вентиляции в квартире, частном доме, даже в курятнике — возможность регулирования температурного режима (о вентиляции в квартире читайте тут, в частном доме — здесь, а об установке вентиляции в сараях, в том числе курятнике, можно узнать отдельно). По установленным параметрам система задаёт нужные режимы и выполняет отлаженную работу по переключению нужных систем. Приточная вентиляция регулирует объемы поступающего воздуха: впускает нужное количество и выпускает в случае перенасыщения комнаты кислородом. Компактные размеры, функциональность — все детали собраны так, что излишних усилий прилагать при монтаже и непосредственном использовании не нужно. Устройство может в одновременном режиме подогревать и охлаждать поступающий воздух

, очищая атмосферу (как сделать подогрев вентиляции?).

Внимание

Существенный, но единичный недостаток приточной вентиляции — это необходимость применения шумоизолирующих конструкций. Комплексная система требует периодического техосмотра, обслуживания и ремонта.

Принцип работы

Принципы работы приточной вентиляции:

1. Воздух в помещении и на улице расположен послойно и параллельно поверхности земли. Холодные потоки из-за большего объёма проходят внизу, тёплые поднимаются выше.
2. Разница температуры и давления снаружи и внутри помещения создаёт атмосферное давление, которое легко проникает через специально установленные отверстия в приточном устройстве и без препятствий покидает пределы комнаты.
3. При расположении отточной части приточной естественной системы вентиляции внизу стен, а приточного окна или канала наверху внутрь комнаты будет поступать прохладный воздух, а наружу — выводиться тёплый.

Качественная система приточной вентиляции, базирующаяся на данных принципах, пропускает необходимую норму воздуха и выводит лишний углекислый газ. Естественный воздухообмен ещё хорош тем, что он передаётся качественной энергосберегающей системой. Правильно оборудованная вентиляция работает в любую погоду, при любых атмосферных показателях воздуха.

Различия

Приточная вентиляция бывает:

1. С естественным побуждением. Вытяжки и приток осуществляются за счёт конвекции. Воздух нагревается и по законам природы поднимается вверх, так как имеет большую массу.
2. С искусственным (механическим) побуждением.
   Воздух перемещается с помощью вентиляторов.

Естественная вентиляция приточного типа работает за счёт вертикальных каналов, входы в которые располагают в санузлах и кухнях (как установить вентиляцию на кухне и в санузле?). Под потолком устанавливаются решётки, выходы — на кровле зданий (об особенностей монтажа выходов вентиляции читайте здесь). Тяга в канале происходит из-за разницы температур внутреннего и наружного воздуха. Естественная вентиляция приемлема в деревянных оконных проёмах. Плотные входные двери, пластиковые окна герметизируют пространство. В данном случае принудительная приточная вентиляция необходима. Если её не сделать, то посторонние запахи будут проникать в смежные комнаты. Правильная установка и в дальнейшем работа приточной вентиляции зависят от выбора её вида.

Конструктивные особенности

В частном доме

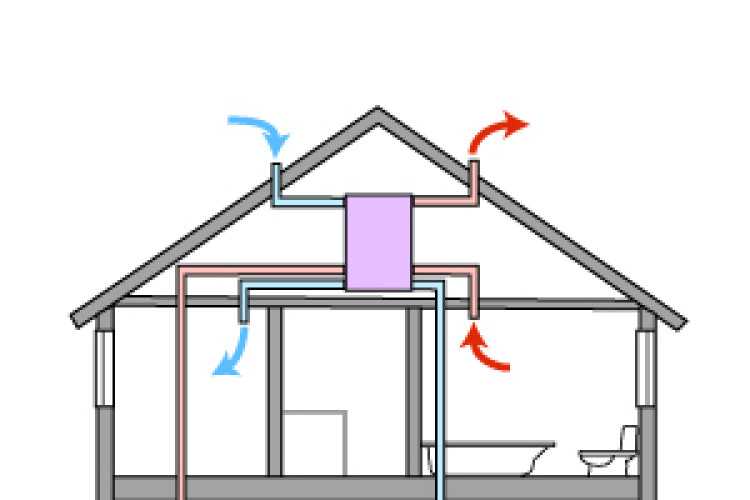

В частных домах могут устанавливаться канальные и бесканальные приточные системы:

• В первом случае воздух поступает за счёт имеющихся труб и металлических конструкций.
• Во втором сооружается компактное оборудование, состоящее из клапана, монтируемого в отверстие в стене (об особенностях установки вентиляции в стене и схемах прокладки рассказано тут).

Канальная приточная вентиляция состоит из оборудования, которое монтируется по пути прилегания канала. Моноблочные детали размещаются в закрытом корпусе с шумоизоляционными свойствами.

Внимание

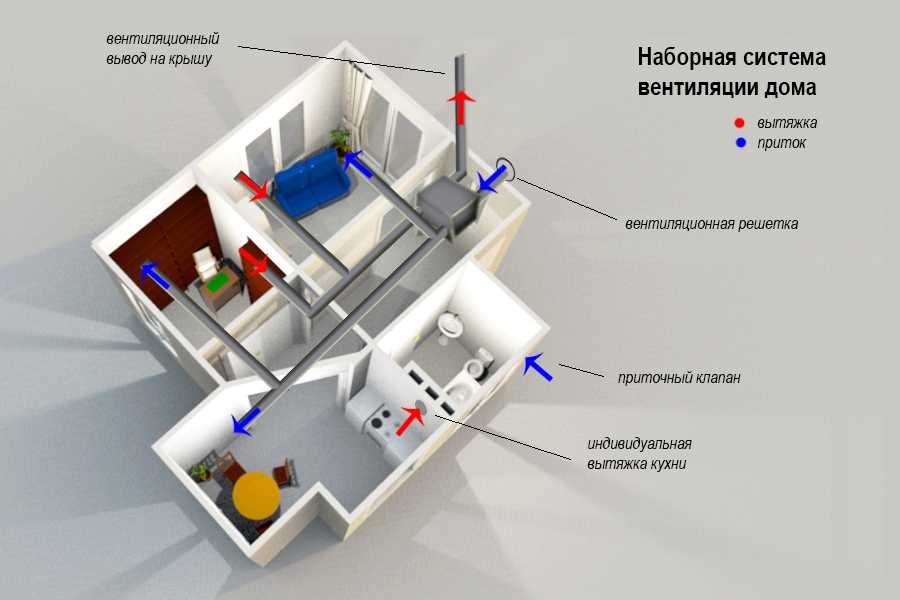

Наборная установка монтируется под навесным потолком или на чердаке. Можно соорудить специально оборудованное место, которое будет удобно использовать для этих целей.

Подробнее об обустройстве вентиляции в частном доме читайте тут.

С фильтрацией

Для работы такой системы используют три вида фильтров:

1. Фильтры типа G (всего четыре вариации). Используют для крупных загрязнений. Средняя пыль пройдёт мимо них, это нужно учитывать. Данные фильтры предназначены для экологически чистых районов.
2. Фильтры класса F (F5, F6, F7, F8 и F9). Улавливают мелкую пыль, кроме мелкодисперсных частиц. Цветочная пыльца, сажа, микроволокна тоже не попадут в помещение.
3. Фильтры класса Н (Е). Базируются на ловле самых мелких частиц.

Существуют фильтрации для более тщательных очисток в стерильно необходимых помещениях (больницах, детских садах, лагерях). Приточная вентиляция с фильтрами включает:

• центральную вентиляцию;
• приточные клапаны;
• проветриватели;
• бризеры.

В курятнике

Чтобы правильно и эффективно установить приточную вентиляцию в курятнике, нужно соблюсти следующие условия:

1. В помещении должно соблюдаться правило скорости воздушного потока. Летом скорость не должна превышать 0,9 м/с, а зимой — 0,6 м/с.
2. Влажность воздуха должна держаться в пределах 65–85%.
3. Зимой должна поддерживаться оптимальная температура для птицы: не менее 15 градусов для взрослых кур и не менее 29 градусов — для цыплят.

Совет

Схема вентиляции разрабатывается с учётом площади курятника и единиц находящихся в нём голов. На 1 кв. м должно приходится 5 куриц при расчёте.

Для курятника приемлема и естественная, и принудительная система вентилирования. При выборе её типа осуществляют составление проекта и закупку необходимых конструктивных элементов. Удачный результат будет достигнут при соблюдении технологии установки. Подробно обо всех нюансах обустройства вентиляции в сарае, в том числе в курятнике, рассказано в другом материале.

Как сделать самостоятельно?

Нормы расчёта

Все нормы рассчитываются на основе количества находящихся в помещении человек. Санитарные нормы дают нам такой показатель: в жилых помещениях за час времени происходит полный обмен воздушной массы в количестве 30 куб. м, рассчитанных на 1 человека. При этом каждый квадрат жилья должен рассчитываться, исходя из 3 кв. м:

• кухни с электроплитами – более 60 кв. м;
• кухни с газовым оборудованием – более 80 кв. м;
• санузел – не менее 25 кв. м.

Клапан для подачи воздуха

Клапан приточной вентиляции представляет собой трубу, которая обладает теплоизоляционными и звуконепроницаемыми свойствами. С внешней стороны крепится решётка с противомоскитной сеткой, внутри — клапан, регулирующий подачу воздуха. Более современные модели позволяют ручным или автоматическим способом регулировать свою работу. Максимальный уровень мощности любого клапана приточной вентиляции составляет 60–72 куб. м в час. В клапан монтируются фильтр для глубокой очистки и сложная установка, крепящаяся в стену.

Оборудование и материалы

Для оборудования приточной вентиляции понадобятся:

• кувалда;
• несколько гаечных ключей;
• слесарный молоток;
• перфоратор;
• шуруповёрт;
• трещеточный ключ;
• струбцины.

1. Клапан прикладывается к окну с внутренней стороны стены. Фломастером отмечается место подачи воздуха на встраиваемом клапане. Проделывается отверстие размером 60 мм. Канал делается под уклоном 5–7 градусов по направлению к улице. Нужны утеплитель и воздуховодная труба. Пустоты вокруг трубы заделываются теплоизоляционным материалом.
   Важно

   Если под рукой нет утеплителя, то подойдёт монтажная пена. Для правильной работы клапана устанавливается шумопоглотитель (он может также присутствовать уже в комплекте). Внимательно изучайте составные элементы приобретённых материалов.

2. Вентиляционную установку нужно укомплектовать фильтрами. Можно дополнительно установить обеззараживатели, увлажнители, другие подобные элементы.
3. Для герметичности система вентиляции укомплектовывается фланцами и уплотнителями.

Проверка

После монтажа приточной вентиляции необходима проверка правильности её работы:

• Для этого все двери и окна в квартире плотно закрываются, а к оборудованному приточному вентиляционному отверстию прикладывают простой лист бумаги. При отклонении листа бумаги в сторону вытяжки систему считают исправной. Если бумага неподвижна, то нужно открыть все двери, окна и ещё раз посмотреть на листок. Если он изменил своё положение, значит, вытяжка установлена неправильно, так как реакция должна быть при полной воздушной тишине (как установить вытяжку?). Если даже при открытом сквозняке бумага не втягивается в сторону вытяжки, значит, нужно разбирать конструкцию и заново её монтировать. Со временем клапан может засориться, поэтому такую проверку проводят несколько раз в год при исправной работе.
• Другой способ проверки установленной системы: нужно в закрытой комнате зажечь спичку и поднести её к вентиляционному отверстию. Реакция должна быть аналогичной.

Своими руками приточную вентиляцию выполнить достаточно просто. Для этого нужно знать особенности работы и установки элементов монтируемой системы. При правильном расположении и выборе деталей можно сделать естественную или принудительную вентиляцию. Перед началом работ необходимо рассчитать квадратные метры помещения и распределить их на количество человек, проживающих в квартире.

Полезное видео

Предлагаем посмотреть видео об установке приточной вентиляции в доме:

Как сделать приточную вентиляцию в квартире различными способами

Содержание

• 1 Устройство вентиляции в квартире
  • 1.1 Нормы воздухообмена
• 2 Виды приточной вентиляции
• 3 Монтируем естественную вентиляцию
  • 3.1 Устанавливаем стеновой проветриватель
• 4 Монтируем механическую приточную вентиляцию
  • 4.1 Индивидуальные установки
  • 4.2 Канальные установки
• 5 Монтаж приточного клапана

Общеизвестно, что нормальная жизнедеятельность человека во многом зависит от качества воздуха в жилище. Нормально функционирующий воздухообмен может не напоминать о своем существовании годами. Но только в работе вентиляции начнутся сбои, в жилище запотеют окна, появится плесень и запах сырости. Чтобы предотвратить появление этих неприятностей, нужно знать, как сделать приточную вентиляцию в квартире.

Устройство вентиляции в квартире

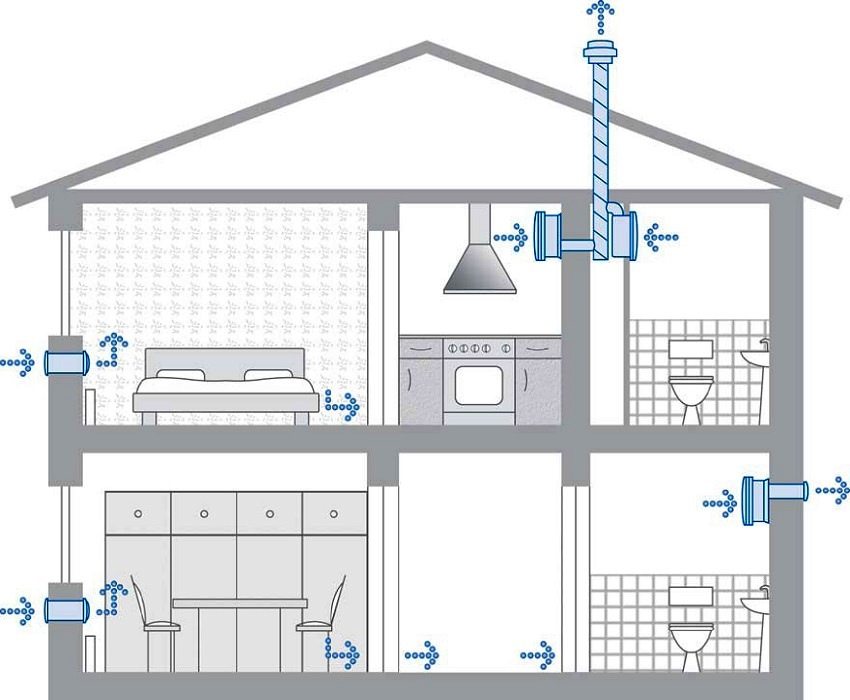

Организация вентиляции в системе воздухообмена

При возведении многоквартирных зданий в обязательном порядке закладываются системы вентиляции с естественным побуждением. Они устроены по простой схеме: свежий воздух поступает через отверстия в оконных рамах и балконных дверях и выводится через вытяжные шахты в санузлах и кухнях.

Для свободного перетекания воздуха из жилых комнат в помещения с вытяжными отверстиями необходимо обеспечить циркуляцию воздушных потоков внутри квартиры. Для этого в межкомнатные двери врезают переточные решетки. Также можно подрезать нижнюю часть о полотна (величина щели – 2 см) или просто держать двери постоянно открытыми. Основное преимущество естественной системы – простое устройство, минимальная стоимость, нетребовательность к обслуживанию. Главный недостаток – нестабильная работа, зависимость от погодных условий.

Нормы воздухообмена

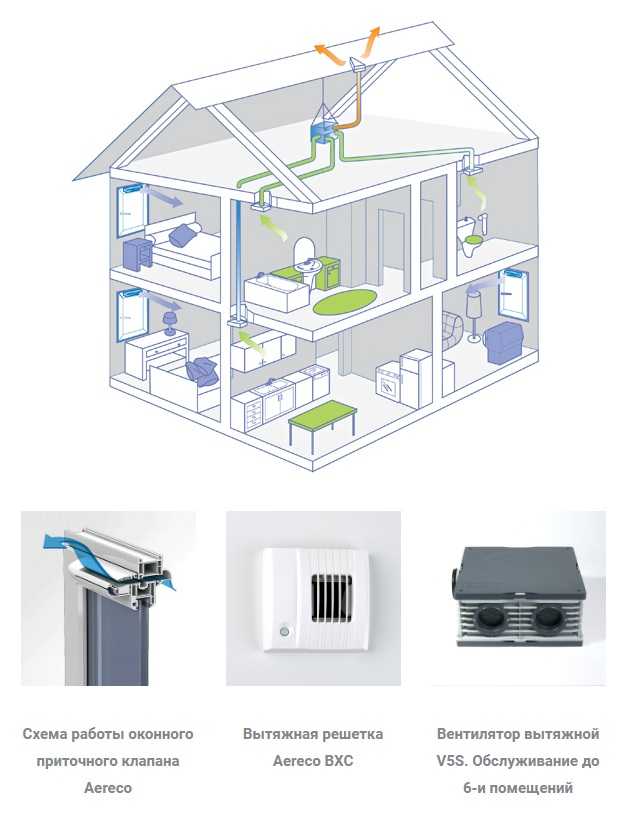

Схема движения воздуха в квартире

Согласно СНиП норма притока составляет от 3-х м³/ч на м² жилых помещений, а вытяжки – 110-140 м³/ч (зависит от типа кухонной плиты). Для квартир с большой площадью перечисленные нормы притока считаются неоправданно высокими, на обогрев таких объемов воздуха уходит много тепловой энергии. Поэтому в московских региональных нормах указана еще одна рекомендация расчета притока – 30 м³ на одного жильца.

Если на одного человека проживающего в квартире, приходится менее 20 м² площади, то количество поступающего воздуха можно рассчитывать по формуле 3-х м³/ч на м². Если же на одного жильца приходится более 20 м² площади, то для определения нормы притока пользуются второй формулой (30 м³/ч на человека). При этом кратность воздухообмена в час (отношение объема притока или вытяжки к объему квартиры) должна быть свыше 0,35.

Виды приточной вентиляции

Естественная приточная вентиляция

В силу определенных причин эффективность естественной вентиляции со временем заметно уменьшается. Это может быть вызвано отсутствием регулярного техобслуживания или самовольной перепланировкой квартир (некоторые жильцы увеличивают кухонное пространство за счет сноса воздушных коробов). Не самым лучшим образом влияет на воздухообмен замена старых окон на стеклопакеты. С одной стороны, они препятствуют проникновению холодного воздуха в помещение, с другой — герметично закрывают квартиру, оставляя ее без притока. Поэтому для обеспечения жилища свежим воздухом нужна приточная вентиляция.

Приточную вентиляцию в квартире можно устроить несколькими способами:

• Усилить естественный воздухообмен;
• Смонтировать систему с механическим побуждением.

Монтируем естественную вентиляцию

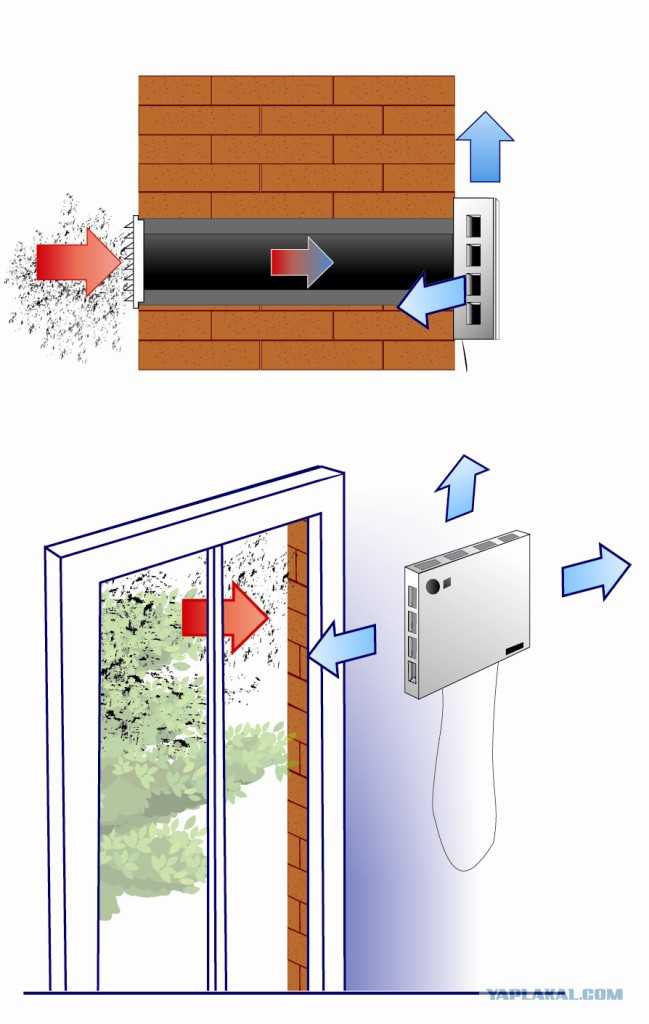

Стеновой приточный клапан

Проблемы с притоком свежего воздуха можно решить путем монтажа приточных клапанов. Устройства устанавливаются в наружную стену или оконную створку. Основное преимущество приточных клапанов – простая установка и несложное техническое обслуживание, которое заключается в периодической чистке фильтров.

Оконный клапан монтируется легче, но стеновой проветриватель имеет ряд преимуществ: лучшую шумо- и теплоизоляцию, его можно установить в комнатах без окон. Клапан рекомендуют монтировать в стену между стеклопакетом и батареей. Благодаря такому расположению воздух, поступающий в зимнее время в помещение, будет прогреваться до приемлемого уровня.

Устанавливаем стеновой проветриватель

Устройство представляет собой пластиковую трубу, которая с внешней стороны закрывается решеткой с противомоскитной сеткой. Внутри клапана есть тепло- и шумоизоляционная прокладка. Со стороны помещения труба закрывается фильтром и специальной заслонкой, позволяющей регулировать количество поступающего воздуха.

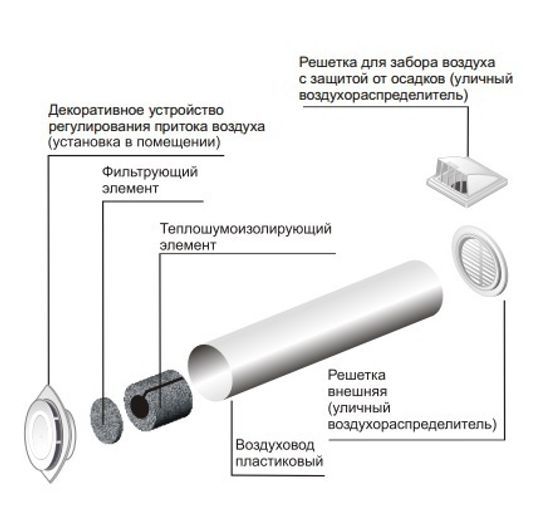

Устройство стенового клапана

Порядок монтажа:

• Намечаем место;
• Высверливаем отверстие необходимого диаметра с небольшим уклоном вниз;
• Трубу заворачиваем в изоляционный материал и вставляем в готовое отверстие, снаружи конец муфты должен находиться вровень со стеной и внутри – немного выступать;
• Высверливаем отверстия для крепежей;
• Устанавливаем фильтр и шумопоглотитель;
• Ставим на место корпус и наружную решетку с москитной сеткой.

Установка стенового клапана

Важно! Как минимум два раза в год необходимо очищать фильтр. Для этого его вынимают из устройства и промывают в теплой воде.

Монтируем механическую приточную вентиляцию

Воздухообмен в принудительных системах не зависит от внешних факторов и осуществляется посредством вентиляторов. Кроме этого, принудительная система может не только подавать в квартиру чистый воздух, но еще согревать, очищать и увлажнять его. В условиях квартиры вентиляцию с принудительным принуждением устраивают с помощью монтажа наборной системы или моноблочной установки.

Наборные системы занимают много места и требуют профессионального проектирования, поэтому большое повсеместное распространение они не получили. В квартирах и небольших коттеджах чаще устанавливают компактные моноблоки.

Виды приточных установок:

• Канальные;
• Индивидуальные.

Индивидуальные установки

Индивидуальная приточная установка

Индивидуальным моноблокам не требуется сеть воздуховодов, так как они предназначены для вентиляции одного помещения. Производительность большинства устройств рассчитана на 100 м³/ч. Основное преимущество индивидуальных установок: простая установка, которая не нарушает отделку комнаты. Недостаток – недостаточная изоляция корпуса и как следствие, высокий уровень шума.

На всех моноблочных приточных установках установлен стандартный фильтр класса G4 (грубой очистки). Он задерживает крупные частицы пыли, тополиный пух. Для предотвращения попадания в помещение мелкой атмосферной пыли и пыльцы растений можно добавить фильтр класса F7 (тонкой очистки).

Важно! Имейте в виду, установка добавочного фильтра немного снижает эффективность вентиляции.

Канальные установки

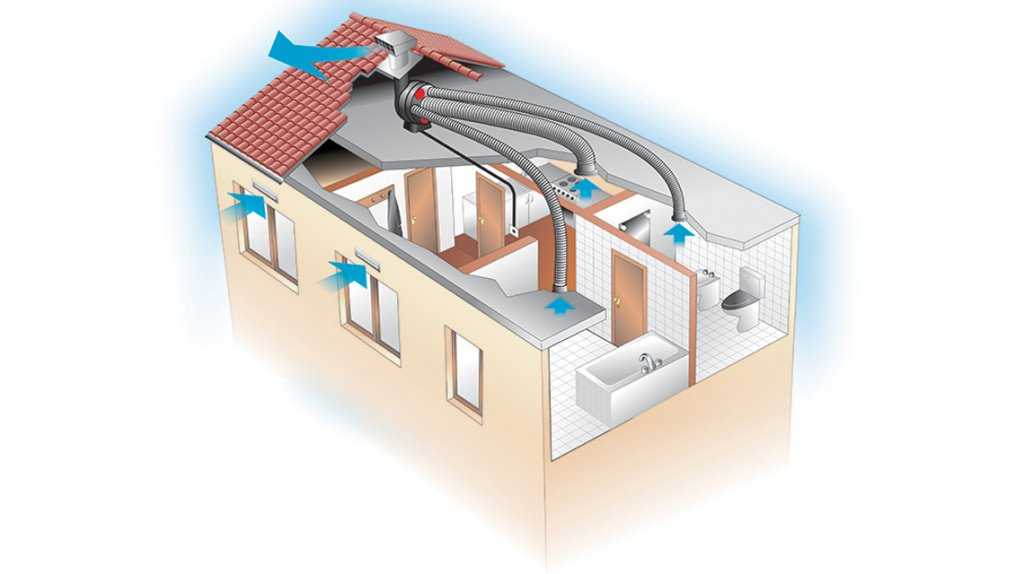

Канальный моноблок с разводкой воздуховодов

Канальные моноблоки рассчитаны на подачу воздуха сразу в несколько помещений. Для этого от установки по комнатам разводится сеть каналов. Чтобы не портить внешний вид квартиры воздуховоды скрывают подвесными потолками. Для установки в квартирах подходят приборы с низким уровнем шума и производительностью до 500 м³/ч.

Канальные моноблоки лучше устанавливать на балконе или лоджии. Если такой возможности нет, устройство можно расположить в коридоре. При выборе места нужно позаботиться о свободном доступе для технического обслуживания: очистки и смены фильтра, ремонта и замены комплектующих.

Важно! Если вы выбираете моноблок для установки на открытом балконе или лоджии, убедитесь что устройство рассчитано на работу в климатических условиях вашего региона.

Монтаж приточного клапана

Монтаж системы принудительной вентиляции своими руками

Вентиляция нужна в каждом помещении, так как именно благодаря правильно налаженному воздухообмену в доме создается комфортный микроклимат. Однако, к сожалению, не всем домовладельцам под силу установить дорогостоящую приточно-вытяжную систему. Поэтому чаще всего оборудуется принудительная вентиляция. Но не следует думать, что его установка сводится только к установке и подключению вентилятора, ведь эта система воздухообмена основана в первую очередь на правильных расчетах и ​​на грамотном размещении всех элементов. О том, как сделать вентиляцию в доме своими руками, расскажем далее в статье.

Характеристики и типы систем принудительной вентиляции

Принудительная вентиляция, эта система названа потому, что воздушный поток проходит через вентиляционную конструкцию не естественным образом, а с помощью дополнительных механизмов и устройств. В этом случае используется вентилятор. Его помещают в воздуховод, тем самым создавая повышенное давление воздуха, вытесняя поток через центральные каналы. Это оптимальный способ улучшить качество воздухообмена, ведь отработанный воздух не задерживается в системе надолго, а выходит принудительно. Вентиляторы обычно размещают в кухонных воздуховодах или в ванных комнатах. Таким образом, в помещении, где оборудована приточная вентиляция своими руками, всегда присутствует свежий воздух.

Система приточной вентиляции актуальна как для частных домов, так и для квартир, расположенных в многоэтажках. Существует несколько видов принудительного воздухообмена:

• Зелье
• Выхлоп.
• Комбинированный (спальный).

В зависимости от того, как воздух находится под системой, принудительная вентиляция может быть:

• с воздуховодом;
• без воздуховодов.

Если вы решили своими руками обустроить приточно-вытяжную вентиляцию дома, то наиболее эффективным вариантом будет комбинированный (приточно-вытяжной) воздухообмен. Здесь будет налажен одновременно и приток свежего воздуха, и отток отработанного. Сделать такую ​​вентиляцию в частном доме своими руками не так уж и сложно.

Конструктивные элементы системы вентиляции

При обустройстве приточно-вытяжной вентиляции в квартире или доме следует знать, из каких конструктивных элементов она состоит:

• Решетки, через которые собирается воздух. Они защищают конструкцию от попадания в систему мелких грызунов, пыли, мусора. Обычно их закрепляют поверх вентиляционных труб.
• Фильтрующие устройства. Они предназначены для очистки воздуха от мусора, а также от крупных частиц пыли. Фильтрующие устройства классифицируют по степени фильтрации. В зависимости от функциональности устройств различается и их цена.
• Клапаны регулирующие. Направить поток воздуха в воздуховод. Регулируйте траекторию и силу подачи воздуха.
• Вентиляторы. С помощью них отработанный воздух своевременно выходит из системы.
• Звуковые фильтры. Благодаря этим устройствам работа вентиляционной трубы, сделанной своими руками, бесшумна.
• Калориферы. Отрегулировать температуру подаваемого воздуха.
• Трубопроводы. По ним проходит отработанный воздух и поступает свежий в систему.
• Автоматическая система регулировки. Блок, способный регулировать работу приточной вентиляции, сделанный своими руками. Очень часто такую ​​автоматическую систему регулировки в частных домах не устанавливают из-за ее высокой цены. Однако этот блок значительно повышает эффективность всей системы, автоматически включая и выключая вентиляторы, калориферы.

Вентиляция своими руками: схема

Схем вентиляционного устройства существует несколько, и в зависимости от того, где оно будет установлено, выбирается его тип. Итак, есть:

• Комбинированные системы. В такой системе принудительная вентиляция оборудуется вместе с естественной. Например, подача воздуха при обустройстве вентиляции в гараже может осуществляться естественным путем, а вывод вытяжного воздуха проходит под действием вентилятора.
• Охлаждающая вентиляция. Он устанавливается не во всех типах помещений и стоит достаточно дорого. При такой схеме устройства кондиционер размещается в воздуховоде, способном охлаждать поступающий воздух. Охлаждающее устройство монтируется непосредственно на вентиляционном стояке.
• Вентиляция с подогревом. Устройство этой вентиляционной системы аналогично предыдущей. Только в этом случае устанавливается не кондиционер, а рекуператор. С его помощью можно сэкономить затраты на электроэнергию. Однако стоит такое оборудование достаточно дорого.
• Приточно-вытяжная система с функцией рециркуляции. Эту систему воздухообмена сложно смонтировать самостоятельно, без привлечения квалифицированных специалистов. Однако если вы уже взялись за такие работы, со временем они себя оправдают, так как данная система вентиляции считается достаточно эффективной. При использовании такой конструкции отработанный воздух проходит через фильтрующее устройство и разбавляется чистым уличным воздухом. В таком виде он попадает по системе труб прямо в помещение. Очень часто по такой схеме делают вентиляцию в бане своими руками.

При обустройстве приточной вентиляции важно правильно рассчитать и определить значение следующих параметров:

• Общая производительность системы вентиляции.
• Количество вентиляторов, необходимое для нормальной работы вентиляции.
• Уровень шума, который будет производить система при прохождении через нее воздушного потока.
• Размеры воздуховодов.
• Выполнение дополнительного оборудования: отопители, теплообменники, кондиционеры.
• Объем воздуха, который проходит через систему вентиляции за определенный период времени. Эта цифра называется «кратностью». Например, если значение равно 3, это означает, что поток воздуха в течение одного часа проходит трехступенчатую систему.
• Правильное распределение воздушных потоков. Важно, чтобы система вентиляции была неразвитой, чтобы свежий воздух равномерно распределялся по помещению. В этих расчетах необходимо ориентироваться на общую площадь дома, где установлены вытяжки. В помещении большой площади следует производить запись воздуха как можно выше.
• Места расположения впускных и выпускных клапанов потока воздуха. От этих расчетов зависит общая эффективность всей вентиляционной системы. При расчетах важно учитывать, сколько человек в дальнейшем будет проживать в доме, а также общую специфику помещения. Например, для кухонных помещений, в которых часто будут готовить пищу и будут курить люди, вытяжные каналы следует располагать выше и больше выдувания.

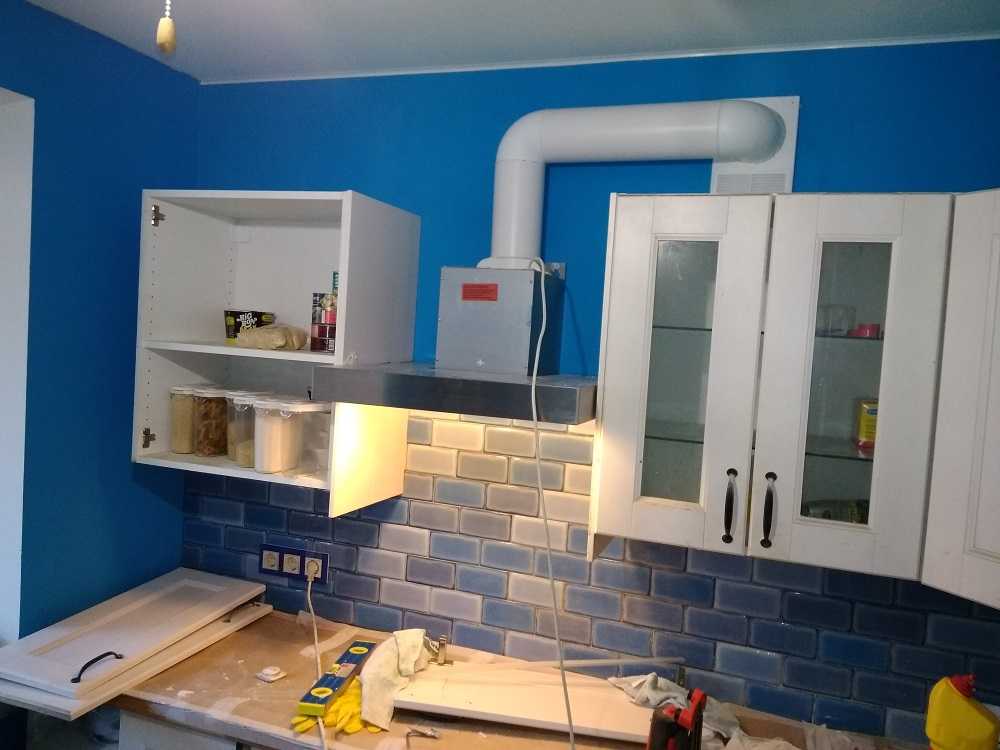

Установка механической вентиляции

Так как система принудительной вентиляции работает достаточно шумно, ее следует располагать в помещениях, удаленных от спальни, зала, детской комнаты. Вентиляцию можно смонтировать, например, на кухне, в прихожей, на балконе или на чердаке.

Порядок работы:

1. Предварительно подготовьте место для установки вентиляционных каналов. Для этого переустановите остекление на несколько сантиметров ниже окна, выходящего на балкон. Проем, который образовался между старым и новым оконным проемом, закрытие пенопластовой вставкой.
2. Встраивается в соединительную трубу из пенополиуретана. Если место соединения с отверстием осталось, его следует загерметизировать каким-либо соединительным материалом.
3. На расстоянии от полиуретановой вставки установить воздушный фильтр (трубчатый всасывающий типа EF или CCF).
4. Крепление отопителя. Он может располагаться на любом расстоянии от фильтрующего устройства и подключаться к нему с помощью гибкого шланга. Говорят, что корпус электронагревателя во время работы нагревается до высоких температур, поэтому его следует утеплить. Кроме того, периодически необходимо снимать крышку во время работы.
5. Установите вентилятор, который будет регулировать и направлять поток воздуха в системе. Он должен располагаться на некотором расстоянии от обогревателя. Чаще всего это расстояние равно 30 см. Лучше всего взять полуавтоматический вентилятор. Он способен отключаться через определенный промежуток времени (по заданному таймеру) и выключаться при повышении уровня влажности в помещении.
6. Для того, чтобы вентилятор работал не так шумно, можно установить устройство в коробку и утеплить монтажной пеной. Предварительно в коробе делаются воздуховоды и для дальнейшей прокладки электрических кабелей.
7. Далее монтируется воздуховод, по которому будет проходить отработанный воздух. Обычно достаточно трубы длиной 70-80 см, но в некоторых случаях может потребоваться установка более длинного воздуховода. Общая длина вентиляционной системы составит около одного и двух метров. Если длина воздуховода больше, для его монтажа потребуются оцинкованные трубы.
8. В трубах, по которым будет поступать свежий воздух, установлены решетки. Их размеры в среднем составляют 10 на 15 см.
9. Чтобы сделать работу системы вентиляции более эффективной, вы можете ее автоматизировать. Для этого устанавливается термодатчик и терморегулятор. Такие устройства питаются от электросети. Электропроводку можно «спрятать» в специально проделанных каналах в стенах помещения.

Как видите, персональный монтаж системы принудительной вентиляции не такая сложная задача, которая предстоит каждому домовладельцу.

Как сделать обратный клапан для вентиляции своими руками: подробная инструкция

Основное назначение вентиляционной системы — обеспечить приток свежего воздуха в помещение, одновременно удаляя отработанные воздушные массы. Однако часто бывает так, что система вентиляции не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха в дом проникают запахи из соседних квартир и подъезда.

Единственным решением является установка обратного клапана для обеспечения надлежащей вентиляции. Согласитесь, несколько нецелесообразно тратить деньги на покупку конструкции, которую можно построить своими руками. Опираясь на пошаговую инструкцию, вы сможете сделать обратный клапан для вентиляции своими руками, используя подручные средства.

Далее в статье будут представлены самые распространенные виды обратных клапанов, особенности их установки и выбор подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно собрать конструкцию и установить ее.

Принцип работы обратного клапана

Конструкция клапана представляет собой защитное устройство, предотвращающее появление обратной тяги вентиляции в квартире. Позволяя потоку свежего воздуха течь в желаемом направлении, клапан препятствует обратному потоку.

Основным преимуществом конструкции является автоматическое срабатывание.

Отсутствие обратного клапана приведет не только к загрязнению помещения вытяжным воздухом, попаданию внутрь пыли и насекомых, но и к сквознякам.

В вентиляционных системах клапан предотвращает попадание воздуха из общего вентиляционного канала в отдельные помещения. Такие конструкции работают в системах как с естественной, так и с механической тягой.

Такие ситуации могут возникать из-за появления следующих проблем:

• неправильная установка дымохода;
• недостаточная подача свежего воздуха в систему;
• установка приточной вентиляции в одной из квартир;
• Неисправность обратного клапана.

Основным конструктивным элементом обратного клапана является затвор. Если клапан установлен правильно, он должен открываться под давлением воздушного потока только в одном направлении.

При движении воздуха не из помещения, а в него, заслонка автоматически закрывается.

Профессиональный совет

Вот несколько советов профессиональных сантехников, которые следует учитывать при установке:

• При установке обратного клапана на пластиковые трубы в срез трубы все места срезов необходимо тщательно зачистить, чтобы не осталось заусенцев. В дальнейшем оставленные заусенцы непременно станут местом скопления отходов, уносимых стоками, и приведут к засорению клапана.
• Для облегчения монтажа развальцовочных соединений вставляемый конец должен быть скошен.
• Внимательно прочтите инструкцию к купленному устройству, чтобы убедиться в отсутствии особых моментов в порядке его установки.
• По стоимости российские приборы могут быть в разы дешевле зарубежных аналогов, при этом качество существенно не отличается. Но выбор за потребителем.

Кроме того, рекомендуем посмотреть видеоурок, показывающий этапы установки клапана:

Правильно установленный воздушный клапан в канализационной системе улучшит ее работу, позволит избежать скачков давления и прорыва канализационных газов в квартиру. В квартире с установленным клапаном отсутствует риск появления неприятных канализационных запахов даже при через центральный стояк снижается. Только не забывайте, что аэратор, как и любое другое канализационное устройство, требует периодического осмотра и обслуживания.

Особенности конструкции клапана обратного

Клапаны обратные чаще всего изготавливаются в виде диска, и они могут быть разных размеров и конфигурации поперечного сечения.

При необходимости устройство может быть оснащено обогревом, но оно подходит только для системы вентиляции с электроприводом. Основным преимуществом вентиля с подогревом является предотвращение образования конденсата в системе, а значит, и наледи в холодное время года.

Пластиковый клапан считается идеальным вариантом для жилого помещения, так как, в отличие от металла, не ржавеет под воздействием влаги и не издает резких звуков при работе

Существует всего четыре основных типа обратного клапана конструкции на рынке сегодня. Каждый из них имеет свои плюсы и минусы, которые следует учитывать при выборе той или иной конструкции вашей вентиляционной системы.

Вариант №1 — одностворчатая конструкция

Конструкция представляет собой заслонку, закрепленную на горизонтальной оси, которая под действием воздушного потока открывает и закрывает проход. Таким образом, отработанный воздух удаляется в вытяжную часть системы.

При отсутствии движения воздуха внутри помещения или при обратной тяге заслонка клапана не открывается.

Одностворчатый клапан лучше всего подходит для естественной вентиляции помещения, так как даже минимального потока воздуха достаточно, чтобы открыть клапан.

Эта конструкция, в свою очередь, может быть двух видов. В первом случае ось, на которой закреплена заслонка, установлена ​​со смещением относительно центра воздушного канала, а в другом внутри и снаружи размещен противовес.

Поскольку обратный клапан закрывается под действием силы тяжести, его эффективная работа напрямую зависит от идеально ровной установки в системе.

При вертикальной или горизонтальной установке рекомендуется использовать уровень. При неправильной установке клапан не будет плотно закрываться, из-за чего не сможет защитить помещение от обратной тяги.

Если установить одностворчатый клапан возле батареи отопления, то воздух, поступающий с улицы, сразу будет нагреваться. Это значительно повысит температуру в помещении, а значит, сократит расходы на отопление.

Вариант №2 — двухстворчатый клапан

По принципу действия такой клапан получил название «бабочка». В центре круглого отверстия находится ось с двумя створками, которые возвращаются в исходное положение с помощью небольших пружин.

Монтаж «бабочки» не требует специальной подготовки, так как такую ​​конструкцию можно установить под любым углом.

Часто такие устройства используются в системе принудительной вентиляции с вытяжкой. При выключении механической вытяжки створка, снабженная пружинами, возвращается в исходное положение, плотно перекрывая все сечение канала.

Многие современные модели двустворчатых конструкций оснащены пружинами, которые можно самостоятельно регулировать в зависимости от силы тяги в системе.

Единственное, что необходимо сделать перед установкой дроссельной заслонки, это проверить чувствительность заслонок. Если давления воздуха в вентиляционном канале недостаточно для такой конструкции, то лучше выбрать другой тип клапана.

Этот тип обратного клапана часто устанавливается в зданиях с большой системой вентиляции.

Вариант №3 — инерционный клапан

Этот тип клапана представляет собой специальную жалюзийную заслонку, которая размещается на вентиляционной решетке. Как и одностворчатый клапан, инерционная конструкция работает под действием силы тяжести. Разница между этими двумя конструкциями только в количестве и размере створок.

Они свободно поднимаются и меняют свой угол в зависимости от силы давления воздуха. Жалюзи опускаются только под собственным весом, что возможно только при остановке работы вентилятора.

Такая самотечная решетка устанавливается с горизонтальным движением воздуха. Как и дроссельная заслонка, инерционный клапан монтируется только в системе вентиляции принудительного типа.

Благодаря большому количеству створок инерционные клапаны можно использовать как внутри жилища, так и снаружи здания.

В основном на рынке представлены жалюзи стандартных размеров, которые полностью соответствуют размеру вытяжки и проемов для естественной вентиляции.

При необходимости такой выпускной клапан можно соорудить своими руками, улучшив функциональность устройства с помощью пружины или мембраны.

Вариант №4 — Клапан мембранный типа

Устройство представляет собой гибкую пластину, изгибающуюся под действием воздушного потока. Даже небольшого притока достаточно для открытия и закрытия клапана, но и в этом случае многое зависит от правильности монтажа конструкции.

По принципу действия мембранный клапан напоминает «бабочку», но с более скромными характеристиками.

Перед установкой гибкой мембраны необходимо учитывать величину обратной тяги в вентиляционном канале, так как велика вероятность деформации клапана.

При наличии сильной тяги лучше выбрать любой другой тип конструкции, чтобы избавить себя от дополнительных затрат сил и денег. В данном случае все зависит от размеров помещения и силы воздушного потока.

Перед покупкой мембранного клапана важно измерить величину тяги внутри вентиляционного канала, что можно сделать, наблюдая за направлением пламени спички.

Обратный клапан мембранного типа идеально подходит для небольших домов и веранд. В отличие от трех предыдущих клапанов, клапан диафрагменного типа можно построить самостоятельно, без помощи мастера.

В следующем разделе будет подробная инструкция, которая поможет вам сделать обратный клапан своими руками.

Виды задвижек, их устройство и назначение

Итак, задвижка – это вид запорного оборудования, которое необходимо для регулирования различных параметров рабочей среды: регулирует расход, поддерживает необходимый уровень давления, смешивает требуемую пропорцию и следит за заданным уровнем жидкости или газа.

Конструкция

Размеры клапанов варьируются от нескольких миллиметров до метра, и они могут быть присоединены к рабочему оборудованию, устройству, оборудованию или изделию с помощью резьбы, фланца или сварки. Их изготавливают из материалов различных свойств: чугуна, бронзы, стальных или никелевых сплавов, резины, тефлона, графита, хлопка и т. д.

Конструкция любого клапана примерно одинакова:

• корпус;
• крышка или головка;
• седло;
• заслонка или заслонка;
• шпиндель или шток;
• Маховик или автомат для перемещения шпинделя.

Принцип работы общего семейства клапанов следующий. При поступлении жидкости или газа в корпус с одной стороны головка на штоке с сальниковым уплотнением перемещает клапан, с помощью которого либо открывается, либо закрывается отверстие седла, прекращая поступление рабочей среды или изменяя угол его проникновения в устройство.

Типы и классификация

В зависимости от конструкции заслонки (затвора) принято различать два глобальных класса арматуры:

• заслонка линейная — заслонка поднимается или опускается для открытия или закрытия седла;
• Поворотный затвор — работает по принципу вентиля, поворачиваясь по часовой или против часовой стрелки, тем самым открывая или закрывая вентиль.

Инструкция по самостоятельному изготовлению клапана

Как вы уже поняли, для создания системы вентиляции с защитой от обратной тяги вовсе не обязательно покупать готовую конструкцию. Конечно, совсем без затрат не обойтись, так как придется покупать вытяжной вентилятор. Именно он станет основой для обратного клапана.

Перед началом работы следует подготовить все необходимые инструменты и материалы. Итак, чтобы построить мембранный клапан, вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей.

Чтобы понять, как правильно сделать обратный клапан для вентиляции своими руками, важно прочитать следующую инструкцию.

Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционных каналов в частных и многоквартирных домах

Из плотного пластика вырезаем пластину строго по форме отверстия вентиляционного канала. Собственно, это будет основа будущего клапана.

Далее по краям сверлим несколько отверстий для крепления панели к стене и крепления вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре плиты также просверливаем несколько отверстий, через которые будет выходить отработанный воздух. Их количество вам также придется определять самостоятельно, исходя из ваших личных потребностей. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.

Далее крепим вытяжку к готовой основе. Для начала потребуется установить резиновую прокладку в месте соединения, и только после этого можно будет закрепить вентилятор. Это обеспечит необходимую герметичность, а значит, улучшит качество клапана.

Во избежание раздражающего шума от вентилятора во время работы рекомендуется подкладывать под крепления устройства небольшие кусочки резины.

Толщина пластика конструкции мембранного клапана должна быть не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны легко гнулись

Заслонки для клапана делаем из плотной полиэтиленовой пленки. В первую очередь нужно вырезать пленку по размеру основы, и только потом приклеивать ее к основе клапана. Обратите внимание, что створки должны полностью закрывать вентиляционные отверстия.

Следующим этапом необходимо разрезать лоскут на две одинаковые части, при этом важно, чтобы разрез был максимально ровным. В этом случае рекомендуется использовать канцелярский нож с острым лезвием.

Готовый клапан устанавливаем в вентиляционный канал, закрепив его на стене несколькими саморезами. Так как между стеной и клапаном есть щели, желательно избавиться от них сразу с помощью герметика.

На этом процесс создания и установки мембранного клапана завершен. Последовательно выполняя все вышеперечисленные действия, у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Необходимые материалы и инструменты

Установка в пластиковые водостоки обычно не требует специальных инструментов. Устройство имеет стандартный патрубок с уплотнительной резинкой на конце и просто надевается на канализационную трубу. Для дополнительной надежности соединения можно промазать шов сантехническим герметиком.

При установке клапана в зазор ранее собранной секции пластиковой канализации потребуется дополнительная деталь — компенсирующая труба. Для надежной фиксации понадобится хомут, который не позволит компенсатору самопроизвольно двигаться вверх при подпирании его водой.

Если в предполагаемом месте установки раструба нет, потребуется купить другую канализационную муфту.

Выводы и полезное видео по теме

В этом видео представлена ​​пошаговая инструкция самостоятельного изготовления мембранного клапана для вентиляции в квартире:

Сейчас вполне реально самостоятельно соорудить обратный клапан для вентиляции и сэкономить на покупке готового изделия. В этом случае важно заранее определиться с выбором типа клапана, приобрести вытяжной вентилятор и приступить к изготовлению самодельной конструкции.

Обязательным условием является сохранение последовательности шагов, представленной в инструкции выше.
