Как выложить камин своими руками

Обустройство дома предполагает выполнение множества разнообразных работ, связанных с отделкой, укладкой коммуникаций, обустройством различных систем и т.д. Существует ряд универсальных решений, позволяющих одновременно выполнять несколько важных задач. И одним из них является выкладка камина своими руками. Грамотно построенный агрегат станет не только источником тепла, но и отличным дополнением интерьера.

Как выложить камин своими руками

Содержание пошаговой инструкции:

Выбор и подготовка материалов для кладки камина

Для самостоятельной выкладки камина нужно использовать как можно более качественные материалы. Они обязательно должны быть огнеупорными, поэтому к процессу выбора необходимых материалов следует подойти с максимальной ответственностью.

Камин из кирпича своими руками

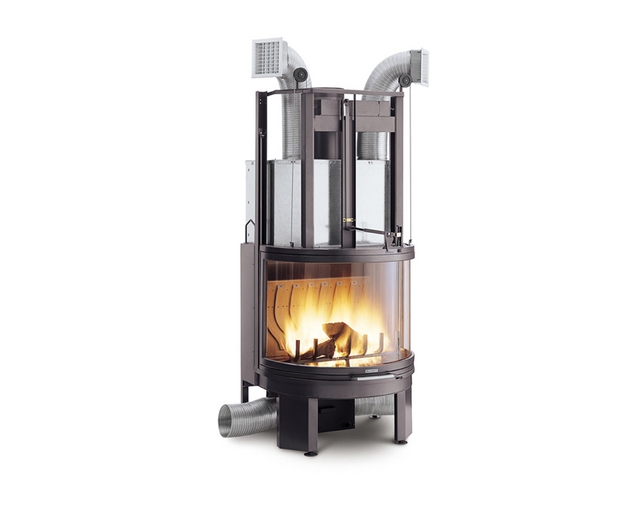

Камины делаются из металла и кирпича. Металлические конструкции наиболее просты в обустройстве – достаточно лишь купить понравившуюся модель и установить ее на подготовленное основание.

Однако при всей своей простоте установки металлические камины доставляют множество неудобств в процессе дальнейшей эксплуатации, связанных, прежде всего, с безопасностью жильцов дома. Металл очень сильно нагревается и может стать причиной появления серьезных ожогов и прочих повреждений. Поэтому от установки подобного оборудования там, где проживают маленькие дети, настоятельно рекомендуется воздерживаться.

При интенсивной эксплуатации металлические изделия довольно быстро прогорают. В среднем уже через несколько лет такой камин становится непригодным к использованию. Поэтому лучше подойти к решению вопроса основательно и выложить полноценный кирпичный камин.

Такая конструкция потребует обустройства индивидуального фундамента. Кладка выполняется с применением специального раствора, о котором будет рассказано далее.

Отдельное внимание нужно уделить выбору основного строительного материала. Для кладки камина подходит исключительно шамотный кирпич. Технология изготовления данного материала такова, что в результате многочисленных обработок его свойства становятся схожими с характеристиками натурального камня. Кирпич становится максимально устойчивым к высокой температуре и ее перепадам.

Шамотный кирпич, оттенки

Перед использованием изделия необходимо оставить в воде примерно на трое суток. Это позволит удалить из кирпичей лишний воздух и получить кладку максимально высокого качества.

Из чего готовить раствор для кладки камина?

Глина для кладки камина

Первый этап – выбор глины. Для приготовления раствора используется небольшое количество элементарных и широко доступных компонентов. Традиционный вариант – водный раствор глины. Отдельное внимание необходимо уделить выбору основного компонента раствора. В природе этот материал может иметь разные характеристики, в соответствии с которыми его подразделяют на нормальный, тощий и жирный.

Для приготовления кладочного раствора подходит только нормальная глина. В остальных случаях понадобится включать в состав дополнительные элементы, что не лучшим образом отразится на итоговых финансовых расходах.

Как готовить глину

Второй этап – подготовка глины к работе.

Возьмите нормальную глину и замочите ее на 2-3 дня в большой емкости с водой.

Раствор для кладки камина

Третий этап – приготовление раствора для кладки. Обычно раствор замешивается при помощи лопаты. При желании это можно делать ногами, предварительно обувшись в высокую резиновую обувь. Внимательно следите за состоянием раствора и своевременно удаляйте различный мусор при его появлении. Если найти нормальную глину не получилось, можете взять тощую и добавить к ней жирную. Использовать жирную и тощую глину по отдельности нельзя.

Четвертый этап – проверка готовности глины. Перед применением полученную массу нужно проверить на прочность. Для этого сделайте пару маленьких шариков. Один из них положите в какое-нибудь сухое темное место для сушки. Второй сплюсните в лепешку и положите рядом с первым изделием. Через пару дней оцените состояние лепешки и шарика. Если материал покрылся трещинами, раствор чересчур жирный и в него нужно добавить какой-нибудь вяжущий компонент, к примеру, цемент. При отсутствии трещин раствор является нормальным или тощим.

Жирная глина

Тощая глина «в чистом виде» не пригодна к использованию. Чтобы разобраться с этим моментом, попытайтесь разбить глиняный шарик об стол, пол или другую подобную поверхность. Если шарик разбился, раствор является тощим и к нему нужно добавить еще некоторое количество жирной глины. В случае же если шарик не разбился, можно приступать к кладке.

Поэтапное руководство по самостоятельной кладке камина

Схема камина из кирпича

Первый этап – выбор места для возведения камина. Прежде всего, запомните, что камин нельзя располагать в непосредственной близости с легковоспламеняю

щимися изделиями. Изучите потолок и крышу своего дома. Для установки камина нужно подобрать такое место, чтобы дымовая труба не проходила через балки и перерубы.

Второй этап – подготовка к устройству фундамента. Камин строится на индивидуальном фундаменте. Сначала подготавливается углубление для заливки бетона. Прибавьте к габаритам будущего камина по 100-150 мм на каждую сторону, и вы получите оптимальные размеры фундамента.

Глубина ямы подбирается индивидуально. Традиционно она составляет 300-500 мм. Конкретное значение определяется в соответствии с особенностями состава почвы. К примеру, если в грунте много песка, будет достаточно и 30-сантиметрового углубления. В противном случае придется покопать немного глубже. Сначала дно котлована засыпается небольшим слоем песка, который нужно обязательно утрамбовать. После засыпается слой щебня.

Угловой кирпичный камин

Третий этап – приготовление и заливка раствора. Для такого фундамента подойдет простой цементный раствор. Приготовьте его из части цемента, такого же объема воды и в 3 раза большего количества песка. Тщательно перемешайте компоненты до получения однородной массы и вылейте ее в подготовленную яму. Выровняйте раствор при помощи мастерка. Подождите, пока цемент застынет, уложите поверх заливки гидроизоляционный материал (обычно используется рубероид, укладывается в 2 слоя) и приступайте к кладке.

Четвертый этап – устройство опалубки. На этом этапе вам необходимо установить опалубку. Подготовьте деревянные доски, брусья, пластины и клинья. Клинья размещаются под деревянными брусками.

Пятый этап – выкладка опорных частей. Разметьте ряды по опалубке с учетом толщины будущих швов. Камин будет состоять из нечетного количества рядов кладки. Центральный кирпич принято называть замковым. Он устанавливается вертикально, в центральной точке.

Схема устройства камина

Шестой этап – создание клинчатой перемычки. Этот элемент должен по обеим сторонам укладываться в направлении замкового кирпича. Укладка делается так, чтобы в центральной части перемычку можно было без затруднений расклинить с центровым кирпичом. Для проверки правильности швов используйте шнур. Закрепите его в местах стыка перемычки с боковыми перегородками.

Клинчатая перемычка. 1 — направление опорной плоскости: 2 — замковый кирпич

Боковые стенки должны иметь достаточную толщину и ширину, иначе они попросту не справятся с поступающими нагрузками. Там, где клинчатая перемычка сопрягается с боковыми перегородками, нужно сделать стяжки. Для их создания используются стальные полосы. Концы таких полос должны быть загнуты кверху.

Седьмой этап – устройство перемычек арочного и лучкового типа. Структура этих элементов имеет отличия от конструкции клинчатой перемычки. Поверхности рассматриваемых перемычек должны формировать дуги с определенным радиусом. В случае с перемычками лучкового типа их радиус должен превышать половину расстояния между боковыми стойками. Рассматриваемые перемычки равномерно выкладываются с обеих сторон. Уделите внимание швам — они должны быть клиновидными.

Устройство перемычек и арок

Важно выдержать правильную ширину швов: в верхней части она должна составлять порядка 2,4 см, внизу – 0,3 см.

Для проверки точности кирпичной кладки и устройства швов используйте шнур. Перемычку расклиньте замковым кирпичом.

Перемычкам необходимо дать настояться в опалубке. На выдержку будет требоваться разное время. Конкретный срок зависит от температуры окружающей среды и качества раствора. К примеру, летом на это может потребоваться 1-3 недели. Чем холоднее, тем больше понадобится времени.

Восьмой этап – выкладка топливника. На этом этапе особое внимание необходимо уделять задней стенке топливника. Если в стенке планируется устройство экранов, кладка выполняется по лекалу. Для изготовления лекала подойдет обрезная доска.

Угловой камин. Кладка топливника

Подходящую форму и габариты шаблона подбирайте в соответствии с имеющимся чертежом возводимого агрегата.

Будьте предельно внимательны при кладке камина. Ориентируйтесь на имеющиеся чертежи. Ошибки при укладке даже единственного кирпича неизбежно приведут к нарушению кладки дальнейших рядов, и исправить дефекты получится далеко не во всех ситуациях. Поэтому лучше сразу делать все так, как того требует технология.

Финишная отделка агрегата

Заранее продумайте вопросы финишной отделки. При желании камин можно вовсе не отделывать, но лучше украсить конструкцию изразцами либо же хотя бы обработать штукатуркой.

Красиво выглядит оформление, выполненное с применением декоративного кирпича. Однако для устройства такой облицовки нужны определенные навыки и опыт, поэтому новичкам браться за ее выполнение не рекомендуется. Даже малейшие ошибки могут привести к порче декора и попросту пустой трате денег.

Изразцы

Очень красивой и простой в своем выполнении является отделка изразцами. Использовать для облицовки камина кафель не рекомендуется. Температурные перепады постепенно будут разрушать даже самый качественный клей. Обращать внимание на такой вариант рекомендуется лишь в том случае, если вы готовы периодически выполнять ремонт и восстановление отделки.

Каминная труба традиционно имеет размер 1,5х1 кирпич. Для улучшения и стабилизации тяги рекомендуется использовать дополнительные приспособления. К примеру, с помощью флюгарок и дефлекторов дымоход можно защитить от атмосферных осадков и разного рода мусора.

Кованый дымник на трубе камина

Таким образом, самостоятельная выкладка камина возможна. Потратьте время на изучение теоретической части, запаситесь терпением и следуйте полученным рекомендациям на каждом этапе. Наградой за ваши усилия станет надежный, красивый, эффективный и долговечный камин, перед которым можно будет собираться семьей, с друзьями или отдыхать в одиночестве.

Удачной работы!

Видео – Как выложить камин своими руками

Как сложить камин своими руками: схема, рекомендации

Краткое содержание

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

1. Отсутствие дыма.
2. Обогрев помещения.
3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

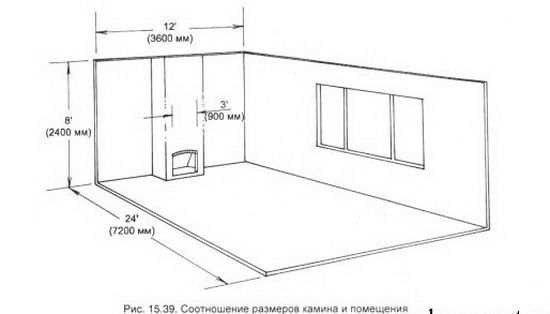

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

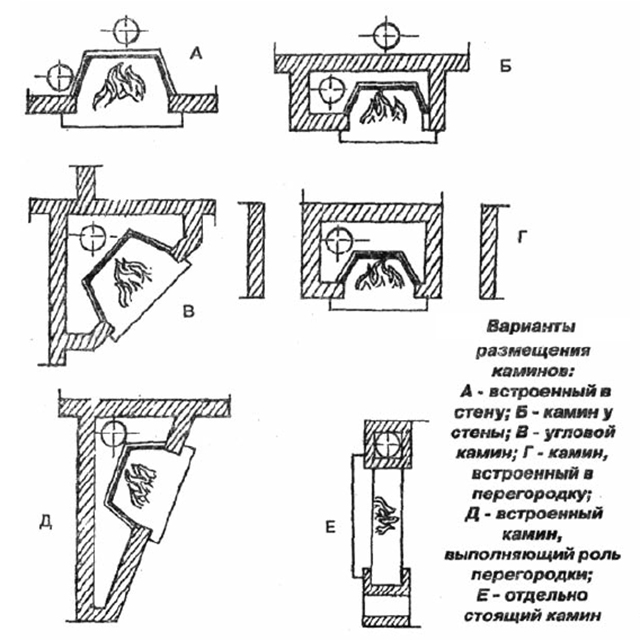

Камин — печь может иметь такие варианты исполнения:

• Пристенный.
• Угловой.
• Встроенный.
• Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

• Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
• Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
• Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
• Синяя кембрийская глина или обычная красная.
• Цемент (М 200 или М 300).
• Дымовая заслонка.
• Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

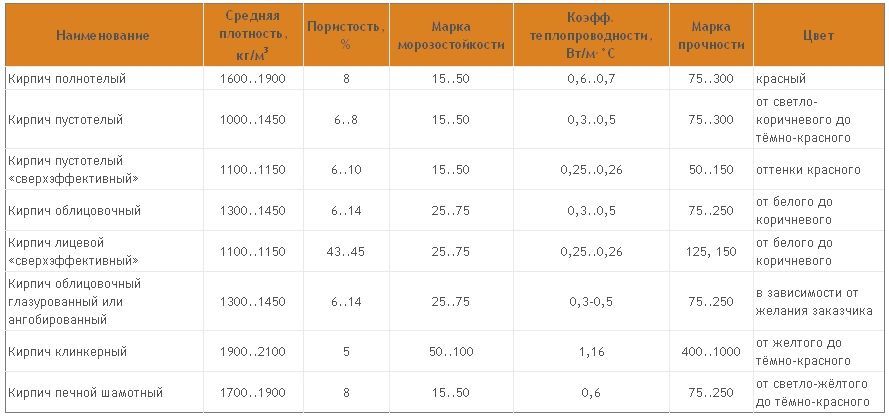

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

• Иметь правильную форму;
• Не содержать трещин или выбоин.
• Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

1. Материал должен соответствовать марке не ниже М200.
2. Нужное количество кирпича, должно быть, приобретено из одной партии.
3. Внешний вид кирпича – он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Пропорции ингредиентов для приготовления раствора для кладки кирпича

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

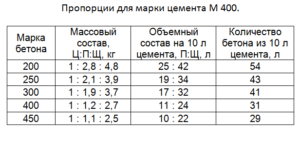

Пропорции для марки цемента м400

• рулетка;
• болгарка;
• сварочный аппарат;
• молоток + гвозди;
• доска;
• арматура;
• цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина

Камин своими руками

Кладка выполняется по такой схеме:

1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
4. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

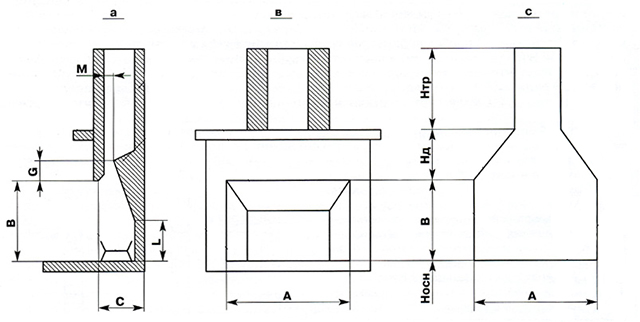

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

• арочные,
• клинчатые,
• сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

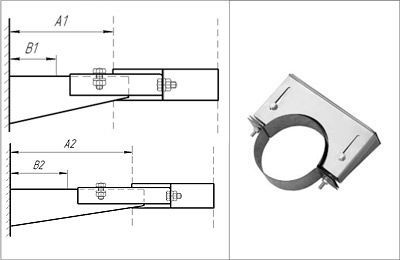

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Рекомендации

• Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.

• Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.

• Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.

• Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

как класть камин, инструкция на фото и видео

Содержание:

1. Чертежи каминов и схемы порядовок
2. Выбор кирпичей для кладки камина
3. Раствор для кладки очага из кирпичей
4. Инструменты для кладки камина своими руками
5. Технология кладки кирпичного камина
6. Устройство дымохода

В продаже можно встретить огромное количество предложений относительно небольших, легко устанавливаемых чугунных и стальных каминных конструкций, но многие владельцы загородных домовладений предпочитают обустраивать традиционные очаги из кирпича и иногда из камня. Их возведение занимает немало времени и труда. Несмотря на это жильцы частных домов вместо массовых заводских изделий отдают предпочтение давно известным массивным очагам ручного изготовления, например, таким, как на фото. Зачастую выполняется кладка камина своими руками, без привлечения опытных специалистов.

Одних хозяев привлекает их оригинальный дизайн, других — основательность и надежность отопительной конструкции, а третьих то, что обожженные кирпичи в отличие от остывающего быстро металла способны сохранять тепло еще длительное время после того, как огонь в печи погаснет.

Кладка камина является серьезным рабочим процессом, поскольку ошибки при создании таких очагов обходятся весьма дорого, вплоть до их разрушения.

Чертежи каминов и схемы порядовок

Камин, как и любое другое сооружение, необходимо строить в полном соответствии с предварительно продуманным и тщательно начерченным проектным решением (детальнее: «Популярные проекты каминов из кирпича — выбираем под себя»). Этого правила придерживаются даже высококвалифицированные печники, которые сложили не один десяток каминных конструкций.

Необходимо прежде, как класть камин, иметь в своем распоряжении его вид сбоку и спереди и подробную порядовку кладки кирпичей, которая является последовательным комплектом планов всех рядов, начиная от самого нижнего и заканчивая верхним. Схема должна включать изображение каждого из кирпичей, как целых, так и половинок, а также чугунных изделий и других элементов и тогда работа будет завершена быстро и без ошибок.

Подробный чертеж не обязательно заказывать у специалистов или разрабатывать самостоятельно, можно воспользоваться уже готовыми аналогичными схемами разных моделей каминов. Порядовки нет необходимости тщательно изображать на ватмане, их будет проще нарисовать на листочке бумаги в клеточку, приняв две клетки за один кирпич.

В качестве примера в статье приведен порядок обустройства углового камина для дачного дома. Схема такой конструкции не отличается сложностью: топка без поддувала, ширина которой составляет два кирпича, причем дрова в ней нужно класть на решетку. Проем со стороны фасада перекрывают арочной перемычкой, а полку зуба располагают на ряд выше. Читайте также: «Устройство камина своими руками в доме».

Схема порядовки углового камина имеет 18 планов, причем три верхних ряда – это нижний участок дымоотвода. Благодаря чертежам можно подсчитать количество кирпичей и других строительных материалов.

Выбор кирпичей для кладки камина

Традиционно для печей используют полнотелый керамический кирпич. Если изделия хорошо обожжены, тогда камин из них можно выложить полностью (прочитайте: «Как выложить камин своими руками — секреты и советы»). Когда один из ложков кирпича подвергся процессу обжига сильнее, то сторону с более гладкой поверхностью и темным цветом обращают к огню. Если качество керамических изделий вызывает сомнения, для надежности стенки, под и верхнюю часть топки выкладывают из шамотного огнеупорного кирпича, который способен выдержать высокие температуры.

При создании камина не следует забывать, что керамические и шамотные изделия имеют разные коэффициенты термического расширения. Чтобы избежать появления трещин в кладке камина, их не следует перевязывать между собой. Кирпичи можно распиливать при помощи отрезного диска, установленного на угловую шлифмашину или на машинку для резки тротуарных плиток. Рез получается идеальным, а отходов практически нет. Читайте также: «Камины: размеры и чертежи».

Раствор для кладки очага из кирпичей

Когда производится кладка камина своими руками, используют глиняно-песчаную смесь. Проще приобрести раствор готовый к использованию. Смеси для разведения водой, имеющиеся в продаже, упаковывают в крафт-мешки весом от 20 до 25 килограммов. При покупке следует обращать внимание на термостойкость печных смесей. Нередко камины топят интенсивнее, чем отопительные печи, поэтому желательно использовать жаростойкие составы.

Приготовить глиняно-песчаный раствор для кладки можно самостоятельно, используя:

• жирную глину;
• просеянный и вымытый песок, имеющий фракцию 0,2-1,5 миллиметра.

Оптимальный раствор еще нужно подобрать, поскольку при избыточном количестве глины он будет слишком жидким и в дальнейшем начнет растрескиваться. В том случае, когда ее не хватает – смесь для кладки обладает недостаточной пластичностью и малой прочностью.

По возможности выбор следует остановить на чистой глине, в которой содержится минимальное количество песка. Ее выдерживают под открытым небом продолжительное время. Идеальным выбором считается синяя глина, но и красная прекрасно подойдет для кладочного раствора. Прежде, чем приготовить смесь, ее следует замочить на несколько дней и процедить через сито, одновременно удаляя попавшие камешки.  Читайте также: «Какой раствор для кладки печи из кирпича лучше – варианты, преимущества и недостатки».

Глину, в зависимости от ее жирности, смешивают с песком в определенной пропорции, которая может составлять от 1:1 до 1:3. Более точное соотношение компонентов определяют в процессе приготовления смеси, руководствуясь часто используемыми методами контроля. Один из них заключается в том, что на кирпич кладут слой раствора, толщина которого не превышает 5 сантиметров, а сверху кладут и прижимают еще один.

Через две минуты верхний кирпич приподнимают и, если нижний продолжает держаться, то это означает, что раствор качественный и его можно использовать для кладки камина.
Если выполняется кладка камина своими руками, необходимо помнить, что менее опасен избыток глины, а не ее недостаток.

Существует еще один вариант, как можно иметь в своем распоряжении качественную глинопесчаную смесь – это приобрести ее на том же заводе, где покупался обожженный кирпич. Сырец нетрудно размочить, а сходство в составе между ним и кирпичами обеспечит прочность кладки.

Инструменты для кладки камина своими руками

Для создания камина требуются:

• измерительные инструменты – угольник, складной метр, рулетка, отвес, строительный уровень, шнур;
• карандаш;
• мастерок (кельма) и молоток каменщика;
• расшивка — форма ее зависит от шва, который нужно получить;
• болгарка с алмазным отрезным кругом для работы с керамикой;
• абразивный круг или брусок;
• инструменты для приготовления кладочного раствора – дрель с насадкой-миксером, емкость. Если смесь готовится самостоятельно, тогда еще нужны будут ведра, сито, корыто, лопаты;
• емкость для замачивания кирпичей в воде.

Некоторые печники пользуются порядовкой, представляющей собой ровный брус, в котором сделаны пропилы для шнура, расположенные кратно кирпичным рядам. Чтобы установить ее, немного придется повозиться, но затраченное время можно скомпенсировать потом, в процессе укладки. Порядовок нужно минимум две, а лучше, чтобы их количество равнялось числу наружных углов.

Технология кладки кирпичного камина

1. Когда бетонный фундамент под камин готов, начинается кладка камина своими руками. Поверхность основания гидроизолируют при помощи недорогой цементно-полимерной смеси, промазав ею несколько раз, используя для этого шпатель или кисть.
2. Когда камин прилегает к стене, сделанной из сгораемого материала, требуется установка противопожарной защиты. Одним из вариантов ее обустройства является противопожарная разделка деревянной стены и камина плитой из базальтовой ваты, толщина которой составляет не менее 5 сантиметров. Со стороны очага ее покрывают отражающей фольгой.
3. При самостоятельном приготовлении глиняно-песчаного раствора глину нужно предварительно замочить. Воду в уже готовую смесь добавляют согласно прилагаемой к стройматериалу инструкции перед тем, как приступают к кладке. Читайте также: «Пошаговая кладка каминов из кирпича — инструкция».
4. Кирпичи нужно замочить, опуская их в корыто, наполненное водой, на несколько минут. Если этого не делать, тогда раствор для кладки будет быстро высыхать, не успевая набрать необходимую прочность. Кроме этого, влажный кирпич, если нужно, можно легко сместить, что является немаловажным обстоятельством для тех домашних умельцев, которые выкладывают камин впервые.
5. Когда кладут первый ряд, его следует сделать максимально ровным, контролируя уровнем горизонтальность. Если при создании фундамента допущены огрехи, первый ряд можно выкладывать с использованием цементно-песчаного раствора.
6. На следующих этапах кладки кирпичей работу производят согласно схемам порядовок камина. Специалисты советуют каждый ряд сначала выкладывать насухо, и только затем класть кирпичи на раствор. Когда конструкция имеет большие параметры, нужно натянуть шнурок, а при небольших размерах очага достаточно контролировать его строительство при помощи уровня и угольника.
7. Вертикальные швы между кирпичами не должны располагаться один над другим. Кладку следует начинать с угловых элементов, при этом контролируя горизонтальность уровня между ними.
8. Лишний раствор удаляют, используя мастерок, также расшивают швы, а испачканные кирпичи протирают при помощи мокрой тряпочки. Профиль шва зависит от формы расшивки и может быть прямоугольным, выпуклым или вогнутым. Также создать аккуратный шов можно путем кладки кирпичей по направляющим. За одну смену не следует класть больше 10 рядов по высоте.
9. При самостоятельном строительстве камина арочную перемычку над топкой собирают согласно ранее смонтированному деревянному шаблону. Читайте также: «Как сделать камин своими руками из кирпича – руководство, инструкция».

Устройство дымохода

Для строительства дымохода используется тот же глиняно-песчаный раствор, что и для кладки кирпичей за исключением участка над кровлей, для него берут цементную смесь. Для улучшения тяги внутреннюю поверхность затирают и выравнивают. Необходимо помнить об установке шибер — заслонки. В месте прокладки дымохода сквозь деревянное перекрытие создают утолщение, получившее название «распушка».

На крыше для защиты кровли от проникновения осадков выполняют еще одно утолщение, называемое «выдра». Под ней из оцинкованной стали или кровельной гидроизоляционной ленты монтируют воротник (фартук), который закрывает щель между покрытием кровли и кирпичной кладкой.

Выбор материала для изготовления фартука под утолщением-выдрой зависит от вида кровельного материала. Используют либо оцинкованную сталь с полимерным или обычным покрытием, либо металлизированные гибкие ленты.

Когда выполняется обустройство дымохода, следует уделять особое внимание противопожарным мероприятиям в части его прохода через кровлю и деревянное перекрытие.

Из информации, приведенной в статье ясно, что строительство камина относится к довольно сложным мероприятиям. Данный вид работ требует предварительной подготовки, определенных технических знаний и аккуратного исполнения. Если нет уверенности в собственных силах, строительство кирпичного камина желательно поручить опытному печнику.

устройство, как выложить своими руками, камин в разрезе, строительство, конструкция кирпичного камина, размеры портала, схема

Содержание:

Обычный камин на дровах может кардинально изменить атмосферу дома. И совсем не обязательно для этого нанимать мастеров или покупать готовые дорогие агрегаты.

Выложить камин из кирпича своими руками под силу каждому хозяину дома, у которого есть желание обустроить своё жилище. Для этого нужно иметь терпение и хорошую схему камина с топкой.

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление. Важно правильно определить габариты топочной камеры.

Расчёт выполняется следующим образом:

• Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
• Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
• Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
• Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Какими бывают схемы-порядовки

Вариантов схем очень много, можно выбрать подходящий к данному помещению, закупить нужные материалы и приступать к самостоятельному строительству каминов из кирпича.

Экономит площадь и выглядит стильно угловой камин. К его достоинствам можно отнести хорошие тепловые характеристики и экономию средств на строительных материалах. Их требуется для такой конструкции гораздо меньше, чем при возведении пристенных или островных вариантов. По габаритам он не велик — 100х100см. Материал наружных стенок — 200 штук керамического красного кирпича, топка — 100 штук огнеупорного.

Простой кирпичный камин для не опытных мастеров потребует совсем немного строительных материалов. Однако такое сооружение не только для красоты, им можно обогреть площадь в 35 кв. метров. По габаритам он 65х115 см., керамического кирпича нужно приобрести 245-255 штук. Так же следует подготовить 90-100 штук шамота, 2 мешка печной глины, 3-4 мешка песка, небольшое количество цемента. Нужно приобрести шиберную заслонку и металлический уголок.

Внушительный английский кирпичный камин своими руками хорошо установить в просторной гостиной. Чтобы справиться со строительством такого варианта, необходимы навыки каменщика, а так же тщательное следование схеме-порядовке.

Материалы, которые надо приобрести для английского камина:

• 300-320 штук красного керамического кирпича;
• 130-150 штук шамота;
• 2 мешка печной или огнеупорной кладочной смеси;
• 4 мешка обычного песка;
• 1 мешок цемента;
• 3 метровые узкие пластины из металла и уголок;
• шибер и прочистная дверка.

Если внимательно изучить изображение камина в разрезе, то можно понять принцип его устройства.

Начинаем с фундамента

Главное правило при строительстве камина: фундамент надо сделать надёжным. А это значит, что возводят его раздельно от здания, иначе неравномерная усадка приведёт к трещинам каминных стенок. Появится угроза безопасности, ведь могут повредиться топочная часть и дымоходный канал.

Когда сооружение ставят рядом с несущей стеной, между фундаментами дома и камином просыпают песочную прослойку. Верхний уровень фундамента сравнивают с полом.

Углубление в грунт делают не слишком глубоким. Если грунт подвижный, следует сделать песчано-гравийную прослойку не менее 50 см толщиной. Она будет играть роль компенсатора при капиллярном подъёме грунтовых вод. Это своеобразная гидроизоляция основания и каминных стен.

Для заливки берут бетон М150. Выполняют в обязательном порядке армирование. Опалубка получится крепкой, если её сделать из досок либо фанеры, скрепив саморезами. По параметрам фундамент должен быть габаритнее, чем само строение, минимум на 0,1 м с каждой стороны. На чертеже камина обычно указывают требуемые параметры фундамента.

На заметку. Когда фундамент будет целиком залит, необходимо подождать, пока бетон «схватится». Это происходит в течение 6-7 дней.

Поверх бетона необходимо уложить рубероид, который не даст «тянуть» влагу из грунта. После этого можно делать разметку и начинать кладку, строго придерживаясь схемы.

Подготовка к кладке камина

Кладка каминов из кирпича — дело интересное и несложное, если есть начальные навыки кирпичного мастера.

В целях пожаробезопасности и удержания тепла стену сзади камина необходимо закрыть металлическим листом либо толстым фольгированным пластом. Если конструкции деревянные, их необходимо обработать антипиреновой смесью для внутренних работ.

Также нужно защитить пол перед очагом от возможного возгорания от золы. С этой целью настилают огнеупорное покрытие.

На заметку. Для быстроты и удобства желательно отсортировать бракованные кирпичи. Они пойдут в основание.

Перед каждым этапом работ кирпичи выкладываются на сухую, обрезают их и отшлифовывают.

Красный керамический кирпич предварительно кладут в воду на короткий срок. Огнеупорные кирпичи не смачивают, этого делать нельзя. С их поверхности вытирают грязь слегка мокрой ветошью. Это требуется для равномерного высыхания раствора.

Как выполнять порядовку из кирпича

Устройство камина из кирпича хорошо видно на схеме-порядовке. Отступать от неё нельзя, так как это может привести к ухудшению эксплуатационных свойств очага.

Все швы во время работы следует тщательно заполнять раствором, иначе камин начнёт дымить, так как тяга нарушится.

Этапы работ:

1. Первые два ряда английского камина кладут красным полнотелым кирпичом. Площадь поверхности — 1м 140 см на 1 м 270 см. Эти два ряда делают с перевязкой, предварительно проконтролировав уровнем фундамент. Если неровности небольшие, то толщиной шва это легко отрегулировать. Очень важно начальную ступень сделать идеально ровной, малейший скос будет выдавать ошибку, увеличивая наклон с каждым новым рядом.

   На заметку. Кладка основания производится с помощью цементно-песчаной смеси в пропорции 1:2, можно и 1:3.

2. Следующие по схеме 3 и 4 ряды. Топочное дно в 4 ряду нужно сделать из огнеупорного кирпича с помощью огнестойкой смеси. Глину и песок смешивают в такой пропорции, чтобы смесь не слетала с кельмы при кладке, и не очень прилипала.
3. Далее идёт кладка стенок. Внутренние выполняют огнеупорным кирпичом на глиняной смеси, внешние — керамическим, с помощью цементно-песчаного раствора. При необходимости, к глине и песку и добавляют от 10 до 20 процентов цемента.
4. Для хорошей теплоотдачи кирпичи заднего угла топочной камеры срезают по диагонали.
5. Завершающая стадия кладки топки — 12 ряд. Поверх кладки необходимо установить стальные уголок и полосу. Задняя стенка топочной части в 12 ряду выполняется тычковой кладкой. Кирпич обрезают под углом таким образом, чтобы в итоге вышел купол.
6. С 13 по 16 ряд идёт формирование каминного свода и специального уступа, который препятствует возврату продуктов сгорания в помещение. 15 ряд сужает дымоходный канал, тем самым усиливая тягу. Затем канал вновь расширяют, и в него встраивают прочистную дверку для удаления сажи. Внутри дымоходный канал выкладывают шамотным кирпичом, снаружи — красным керамическим. Портал для камина из кирпича не должен превышать в высоту размер глубины очага более чем в два раза.

   Важно. Выполняя кладку дымохода, нужно тщательно затирать внутренние швы рукой и вытирать от раствора влажной ветошью. Если этого не делать, на шероховатости в дальнейшем будет притягиваться сажа.

7. 17-20 ряды — завершающий этап кладки камина. Затем идёт труба, высотой примерно до 26 ряда. Просвет нужно сузить до одного кирпича и перекрыть заслонкой на уровне 25 ряда.

После окончания строительных работ нужно выждать 3-5 суток, не растапливая камин.

Первая топка должна быть щадящей. Следует добиться равномерного прогрева всей поверхности камина и плавного склеивания глиняного раствора. В будущем этот шаг предотвратит хрупкость швов, длительность службы сооружения продлится.

После того, как будет сделана первая топка, можно приступить к отделке. Желательно соблюдать умеренность, так как главное украшение такого очага — это огонь. Поэтому достаточно будет красивой вазы, либо дополнить камин коваными принадлежностями и красивой корзиной для дров.

Камин из кирпича своими руками (91 фото): как сложить камин

Размеры и форма

Создать красивый и функциональный камин из кирпича своими руками в загородном доме – задача, не представляющая огромной сложности для хозяина со смекалкой. Затраты на кирпичный портал и дымоход благодаря материалу не будут высокими, особенно по сравнению с гранитом, мрамором и другими эксклюзивными минералами. Цементный раствор для кладки, необходимые инструменты тоже не очень дорогие.

Перед тем, как сделать самому камин для дачи, надо выбрать его конструкцию и форму, а также определиться с расчетом размеров топки, дымохода и портала.

Простой камин в зависимости от расположения бывает пристенный и угловой. Его параметры определяются исходя из площади отапливаемого помещения: она делится на 100 – в результате получается оптимальная площадь топки. Ширина топочного отверстия должна быть в 1,5-2 раза больше глубины и примерно в 1,5 раза меньше высоты. Чтобы добиться достаточной тяги, площадь дымового отверстия должна быть в 10-15 раз меньше площади топки, а прямой участок дымохода иметь длину от 3 до 5 м. При таких пропорциях можно добиться эффективного отопления комнаты и безопасной работы камина.

Мини-камин из кирпича для дачи удачно подойдет для небольших помещений и потребует минимальное количество стройматериалов. При размерах топки не более 40 х 60 см он вполне справится с отоплением комнаты площадью до 20 кв. м., а его высота без дымохода будет примерно 1,1 – 1,2 м, ширина 0,5 – 0,6 м. Учитывая всю облицовку с декоративными выступами и покрытие тубы для дыма, на конструкцию потребуется 220 – 230 стандартных красных кирпичей.

Английский камин отличается от других моделей прямым дымоходом, односторонним током тепла и топкой в форме трапеции. Такое устройство позволяет поступать большей части вырабатываемого тепла именно в комнату.

Боковые и задние стенки топливника имеют небольшой наклон порядка 20° и служат своеобразным отражателем нагретого воздуха. Дымосборник имеет форму пирамиды, а труба дымохода тоже скрыта под слоем кирпича, который слегка сужается к потолку. Еще одна особенность английских каминов – это основание под порталом в форме площадки, которое выкладывается из огнеупорного кирпича.

Глубина топки у английских каминов составляет 0,4 – 0,5 м, слой кирпича должен выступать от краев топочного отверстия на 0,3 м, а выступ горизонтального основания может достигать 0,5 м. Для эффективной тяги и достаточного прогревания комнаты необходимо, чтобы площадь поперечного сечения дымохода и площадь топки имели отношение 1 к 8. Выводящая труба у английского варианта должна быть высотой 3 – 5 м. При соблюдении всех этих условий можно добиться простого и равномерного прогревания помещения, красивого пламени в очаге и отсутствия в комнате вредного дыма. Классические английские камины имеют многовековую историю и добавят в любой загородный дом уютную атмосферу.

Мангал-камин является вариантом для использования на улице. Это прекрасный способ обустройства приусадебного участка, где можно уютно проводить досуг при хорошей погоде. Камин с барбекю кроме поленницы и топки имеет сверху выступ, на который помещаются шампуры с шашлыком или решетка для жарки мяса. Кроме того, на таком приспособлении можно готовить другие блюда на сковородке, в кастрюле, утятнице, а еда, приготовленная на улице при помощи натурального огня, не только полезная, но и подарит семье массу положительных впечатлений.

Простейший камин-барбекю без крыши монтировать намного легче, чем вариант для дома, ведь он не требует возведения дымосборника и дымохода – все газообразные продукты горения выветриваются прямо на улицу.

Для фундамента обычно выбирают бетонное основание, толщина которого будет зависеть от массы кирпичной конструкции будущего мангала, обычно она составляет 20 – 30 см. Портал чаще всего выкладывают П-образной формы с выемкой, внутри которой находится отсек для дров, сверху над перекрытием топка с поддоном для углей и место для расположения решетки или шампуров. Можно проявить фантазию и установить более сложные конструкции: с двумя топками для одновременного приготовления нескольких блюд, с декором поверх кирпича из натурального или искусственного камня, со столом для разделки продуктов или мойкой с краном и раковиной.

Дачная беседка может быть построена с кирпичным каркасом и камином, а стены и крыша выполнены из других материалов: профилированного железа, дерева или пластика. Это упростит работы по монтажу и позволит сэкономить на стройматериалах.

Существует огромное количество проектов дачных беседок для улицы, самые распространенные из них:

• Открытая беседка под крышей на 4 колоннах с кирпичным мангалом, такой вариант подходит для спокойной безведренной погоды, но при ненастье можно соорудить легкие стены из стеклопластика, ПВХ панелей или других доступных материалов. Крыша может быть облицована черепицей из металла или ондулина, а внутрь можно даже провести электрическое освещение.

• Легкая конструкция беседки из дерева, в которой кирпич используется только для самого камина с топкой в форме арки. Прохладным вечером вокруг очага можно собраться небольшой компанией, тепла от него будет достаточно. При необходимости можно оборудовать крышу навесом из легких полимерных материалов.

• Финские беседки в последнее время получили широкое распространение у нас, так как они предназначены для холодного климата. Они имеют в профиль форму правильного 6 или 8-угольника с закрытыми стенами и наклонной крышей, из центра которой выходит труба дымохода. В них используется островной камин из кирпича, предназначенный и для барбекю, и для обогрева помещения.

Так как обыкновенный глиняный кирпич универсален по своим физическим свойствам, то его можно применять и для домашних, и для уличных каминов. Та часть топки, которая непосредственно соприкасается с открытым огнем, выбирается из огнеупорного сорта.

Предназначение

Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.

Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.

Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.

Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.

Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.

Устройство камина

Домашний камин состоит из 4 частей:

• топка, где сжигаются дрова;
• дымосборник для плавного перехода дыма в трубу;
• дымоход, выводящий продукты горения наружу;
• портал вокруг топки с декоративной облицовкой.

Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.

Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.

Материалы

Для обустройства каминов преимущественно выбирают красный кирпич из глины или керамики, пластической формовки или прессовочный. Последний вариант мене прочный, особенно при больших термических нагрузках, так как содержит много пор. А вот керамические кирпичи, получаемые путем пластической формовки, имеют гладкую и прочную поверхность и не менее крепки внутри.

Существуют 3 разновидности кирпичей для домашних и уличных каминов. Обычный строительный не облицовочный кирпич предназначен для внутренних слоев кладки, которые не видны. Он не нуждается в защите от открытого пламени и ровной красивой поверхности, поэтому и стоит дешевле всего. При изготовлении огнеупорного кирпича применяют прессование и обжиг высокими температурами заготовок из шамотной массы или кварца. Такие стройматериалы устанавливают в местах соприкосновения с открытым огнем, т.е. в топке и дымосборнике. Облицовочные и фасонные кирпичи для декора имеют ровную однородную поверхность с разными расцветками, текстурами или блеском.

Для кладки используют строительные растворы, в состав которых входят цемент, песок, вода, иногда химические наполнители для термостойкости. Чтобы не рассчитывать самому правильное сочетание компонентов для постройки печи, можно приобрести специальные сухие строительные смеси, которые нужно только разбавить водой и перемешать перед использованием.

Кроме кирпича и связующего раствора, при постройке каминов используют металлические детали для каминной решетки, теплообменника, дымохода, барбекю и поддонов для углей.

С фундаментом или без

Обустройство фундамента под камин лучше всего делать при возведении самого здания. Но если дом уже построен, то вырезается пол и под каминный фасад делается основание из бетона или кирпича. В зависимости от размеров камина фундамент углубляется на 30 – 50 см ниже уровня пола. Сложить кирпичное основание следует на раствор из цемента марки 400 или 500 с песком в пропорции 1 к 3. В случае с заливочным фундаментом из бетона сооружается деревянная опалубка.

Фундамент под домашний камин не нужен, если у него имеется высокое основание из кирпича, такое, что расстояние от низа топки до пола не менее 0,3 м. В этом случае надо учитывать, чтобы конструкция пола выдерживала существующую массу печи с дымоходом. Также не нуждаются в фундаменте фальш-камины.

Уличный камин в любом варианте необходимо возводить на бетонное основание не меньше 20 – 30 см, чтобы конструкция была устойчива в приусадебном грунте.

Схемы-порядовки

Порядовая схема камина содержит чертежи расположения кирпичей от самого нижнего до верхнего ряда. Изображений может быть несколько, они содержат порядовки с разных сторон. С помощью готовых проектов таких чертежей можно собственными руками правильно собрать печь, от строителя требуется только укладывать кирпичи по горизонтальному уровню и добавлять раствор. Готовые схемы по рядам позволяют сразу подсчитать требуемое количество стройматериалов.

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.

Основные ошибки

Опытные печники выделяют самые распространенные ошибки при возведении кирпичных каминов:

• неправильные пропорции размеров и форм топки, дымосборника, сечения и высоты дымохода и площади отапливаемого помещения;
• слишком толстая или тонкая ширина шва между рядами, неправильное сочетание компонентов бетонного раствора;
• не использование термостойких и огнеупорных кирпичей;

• слишком маленькая высота фундамента или основания под камин;
• неправильно рассчитаны размеры фасада, декоративных частей, не ровно по уровню монтированы ряды и декоративные детали, класть кирпичи нужно с предельной аккуратностью и профессионализмом.

Кроме того, есть ошибки эксплуатации сразу после постройки. Многие не знают, через сколько дней можно топить камин после кладки. Полную топку можно производить только спустя 2 — 4 недели.

Перед этим проводится принудительная сушка: каждый день протапливается небольшое количество сухих дров. Начинают с 2 кг, каждые 2 дня увеличивая массу на 1 кг.

Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими руками

Общие сведения о каминах

Содержание статьи

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Ищете, как сделать декоративный камин своими руками?
Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

Вертикальный разрез камина открытого типа

• Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
• Портал (5) – обрамляет топливник и выполняет декоративную функцию.
• Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
• Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
• Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
• Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
• Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
• Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
• Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

Топливо в камине лучше размещать не на поде, а на специальной решетке

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

• Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м2, в которую необходимо установить камин. Площадь его топочной части должна быть 20 м2/50=0,4 м2.
• После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м2, что примерно равно 0,4 м2.
• Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
• Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
• По бокам портала выступы должны быть не менее 20—30 см.
• Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
• Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
• Площадь поперечного сечения дымохода должна быть меньше площади топливника примерно в 8—15 раз.
• Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

Правила расположения дымохода камина на крыше

• Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой, он станет «жрать» дрова и перегреваться. В этом случае предусматривают различные угловые элементы, снижающие тягу.

При самостоятельном возведении камина лучше всего выбрать готовый типовой проект камина для нужной площади помещения. Наиболее типичные размеры элементов хорошо работающих каминов показаны в следующей таблице.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

Варианты размещения каминов

• Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
• Пристенный камин (Б) уже потребует площади для своего размещения.
• угловой камин (В) очень удобен в помещениях квадратной формы.
• Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка м
