Конструкции из гипсокартона (ГКЛ) своими руками

Гипсокартон представляет собой современный универсальный строительный материал для конструирования различного рода арок, переходов, ниш, дизайнерских ансамблей, построения стен, отделки потолков и многого другого. Как строительный материал он обладает отличными показателями прочности, устойчив к влажным средам, экологичен и не…

Как сделать конструкцию из гипсокартона?

Гипсокартон представляет собой современный универсальный строительный материал для конструирования различного рода арок, переходов, ниш, дизайнерских ансамблей, построения стен, отделки потолков и многого другого. Как строительный материал он обладает отличными показателями прочности, устойчив к влажным средам, экологичен и не горюч. Все эти качества делают его, обширно применяемым при строительстве любого типа.



Отделка потолка гипсокартоном

Преимущества гипсокартонных конструкций

Полочки и ниши из гипсокартона

Гипсокартонные конструкции обладают следующими преимуществами:

• Имеют малый вес. Небольшой вес как самого листа, так и каркаса делает возможным строить перегородки между комнатами на местах, под которыми нет несущих опор;
• Простота монтирования. Для создания любой конструкции из гипсокартона не требуется профессиональных навыков. Достаточно иметь представление о геометрии и обладать способностью решать простые примеры. Этого будет достаточно даже для создания сложных арок с нишами и переходами;
• Конструкция из гипсокартона позволяет скрыть лементы сантехники, электропроводки, ненужные ниши. При этом всегда получаются идеально ровные и гладкие поверхности.

Как сделать гипсокартонную конструкцию своими руками?

Перед тем как начинать строительство задуманного интерьерного элемента, необходимо основательно подумать над проектом. Следует учесть все мелочи, которые могут помешать, а какие станут дополнением будущего интерьера.

• Первым делом необходимо взять листок б

Гипсокартонные конструкции своими руками. Расчет и монтаж гипсокартонных конструкций :: SYL.ru

Трудно назвать строительный материал, сравнимый по популярности с гипсокартоном. Он применяется для выравнивания и монтажа стен и потолков любой сложности, для создания перегородок, арок, ниш, дверных и оконных проемов. Гипсокартонные конструкции, своими руками сделанные, дают возможность реализовать любые дизайнерские замыслы.

Материал доступен всем, так как он дешевый и легко обрабатывается без применения специальных инструментов.

Расчет гипсокартонных конструкций

Основным материалом при возведении стеновых строительных конструкций внутри помещений является гипсокартон стандартных размеров — 12.5 х 1200 х 2500 мм. На потолок крепятся листы толщиной 9.5 мм.

Монтаж гипсокартонных конструкций основан на создании металлического каркаса, для которого нужны профили и подвесы.

Также необходимы саморезы, дюбели, анкеры, тепло- и звукоизоляция, шпатлевка и грунтовка. Количество ГКЛ определяется проще. Для этого нужно найти площади базовых поверхностей с запасом 10%. Точный расчет гипсокартонных конструкций основан на измерениях габаритов помещения, зарисовке эскиза, определении количества ГКЛ и профиля. Так как любая стена или потолок комнаты являются прямоугольниками, их площадь определяется умножением двух сторон с вычитанием из нее размеров проемов. Метраж профилей определяется с округлением в сторону увеличения. Отрезки легко сращиваются саморезами.Калькуляторы расчета всех комплектующих для облицовки потолка или стен помогут определиться с количеством материала.

Конструкции стен из гипсокартона

Не имея опыта, надо начинать изготавливать гипсокартонные конструкции своими руками с обычного выравнивания стен или установки простой перегородки. Опыт приходит быстро, так как многие операции повторяются в разных технологиях. После простых конструкций можно приступать к более сложным вариантам.

Листы ГКЛ крепятся на каркасах из оцинкованных гофрированных профилей, сделанных прокаткой из тонких стальных лент. Рассмотрим, как изготавливаются простые гипсокартонные конструкции своими руками. Стены перед выравниванием надо сначала огородить направляющими профилями, прикрепленными к полу и потолку. Они должны располагаться в одной вертикальной плоскости, что достигается с помощью отвеса и разметки отбивочным шнуром. Затем в них вертикально вставляются подогнанные по высоте стоечные несущие профили. Они крепятся саморезами на расстоянии 60 см друг от друга, а для прочности каркаса дополнительно фиксируются подвесами, прибитыми к стене с шагом в 30-50 см.

После изготовления каркаса любой конструкции необходимо проложить внутри коммуникации (электропроводку, связь, вентиляцию, отопление, водоснабжение).

Далее на каркас саморезами крепятся листы гипсокартона. Все стыки между ними должны приходиться на профиль.

Как сделать нишу?

Сначала изготавливается каркас по указанной выше технологии. После этого в нем вырезают проем и монтируют раму по размеру ниши. Затем устанавливают направляющие профили на полу, потолке и стене. Между стойками внутри ниши должен быть шаг в 60 см. На них делают разметку проема и крепят к ним горизонтальные перемычки. Когда каркас готов, его очень просто обшить внутри гипсокартоном.

Конструкции арок

Арку следует сделать чуть повыше обычной двери, так как она визуально уменьшает проем. Для образца можно взять пластиковый порожек, выбрав подходящий радиус изгиба. Его устанавливают в проем и сгибают до нужной кривизны, после чего размечают и делают вырез в ГКЛ. К откосам крепят дюбелями потолочный профиль, а к нему — два элемента из гипсокартона с формой арки. Внутри монтируется каркас, на котором она будет держаться. На криволинейных кромках арки крепится саморезами гибкий профиль. Ее торец закрывают полоской гипсокартона, которую следует предварительно намочить и прокатать лицевую сторону игольчатым валиком. Тогда она легко будет сгибаться. Арку обрамляют перфорированным уголком, проклеивают серпянкой и производят шпатлевку.

Потолочные гипсокартонные конструкции своими руками

Многоуровневые конструкции потолков требуют тщательной предварительной проработки с составлением эскизов. Подготовка включает следующие этапы:

• Горизонтальная разметка на стенах для крепления стартового профиля. Межпотолочный зазор должен вмещать встроенные светильники, если предусмотрена их установка.

• На потолке отмечаются места креплений подвесов и границы между уровнями.

• Устанавливаются анкеры и закладные детали для монтажа светильников. Делается разводка для их подключения.

Монтаж

Похожим каркасным способом возводят многие гипсокартонные конструкции своими руками. Потолок с несколькими уровнями монтируется поэтапно, один за другим, независимо от их количества. За базовую поверхность можно принимать плоскость плит перекрытия, если она ровная. Первым рекомендуется монтировать верхний или нижний ярус. Для него на стенах и потолке фиксируются направляющие профили. К ним крепятся несущие конструкции. Продольные профили также удерживаются на подвесах, прикрепленных к потолку с шагом в 60 см. Внутри каркаса размещается проводка освещения.

Конструкция обшивается гипсокартоном, отмечается место следующего яруса и по нему прокладывается с одной стороны закладной, а с другой — направляющий профиль. Затем крепится каркас второго уровня, который также дополнительно фиксируется на подвесах. Сначала обшивается гипсокартоном боковая поверхность, а затем — нижняя часть конструкции. В нужных местах вырезаются отверстия под светильники или заранее оставляются ниши для светодиодных лент.

Криволинейные поверхности уровней формируются путем надрезания и загиба направляющих профилей. Следующие ярусы монтируются аналогичным образом. В нишах из гипсокартона часто встраиваются натяжные потолки, придающие помещению уют и изысканность. Перед тем как сделать гипсокартонную конструкцию, следует предусмотреть в ней установку закладных деталей, которые должны выдерживать усилие растянутой пленки (до 60 кг на погонный метр).

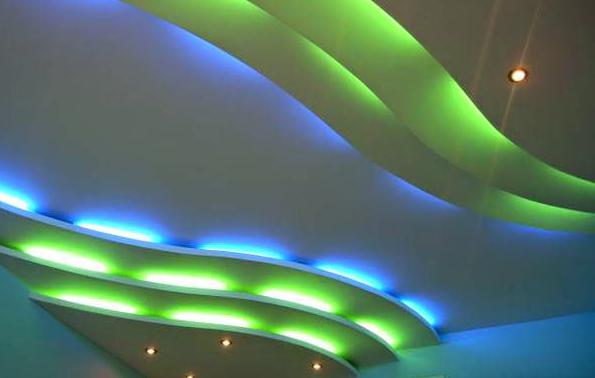

Монтаж подсветки

В гипсокартонных конструкциях предусматривается подсветка, для которой используют светодиодные ленты, шнуры, точечные светильники, люстры.

В листах ГКЛ делаются прорези для светильников. При выборе межпотолочного расстояния следует учитывать их размеры. Если в облицовке применяются зеркальные поверхности или глянцевые натяжные потолки, то осветительные приборы не должны в них отражаться. Для этого делаются скрытые ниши.

Заключение

Гипсокартонные конструкции, своими руками создаваемые, позволяют сделать квартиру уютной и более функциональной. Различные варианты объемных конструкций со сложными формами могут быть реализованы без больших затрат. Для этого следует правильно рассчитать количество материалов и делать все своими руками, начиная с простых решений.

Монтаж своими руками конструкций из гипсокартона

Своими руками из гипсокартона можно сделать все, что нужно для благоустройства своего жилья, причем быстро и качественно. Чтобы как можно точнее понять, каким образом происходит монтаж конструкций из этого материала, нужно знать, какие изделия используют для устройства каркаса, на который нашивается гипсокартон.

Виды креплений для гипсокартона.

Что требуется для монтажа гипсокартонных конструкций

1. Металлический профиль. Самые востребованные изделия этого плана — ПП 60/27 (профиль потолочный с размерами ребер 6 см и 2,7 см), ППН 28/27 (профиль направляющий с размерами ребер 2,7 и 2.8 см), ПС (профиль стоечный) с размерами ребер 50/50 и 50/75. Стандартная длина изделий — 3 м, но есть и 4-метровые.
2. Подвес прямой или укороченный. Он представляет собой тонкую, но прочную металлическую пластину, которая имеет несколько рядов отверстий. Это изделие предназначено для фиксации металлопрофиля в определенном «подвешенном» положении, то есть на некотором расстоянии от стены или потолка. Монтаж подвеса прост: прежде всего его нужно изогнуть по имеющимся желобкам и придать ему П-образную форму. Затем подвес прикладывается на бетонное или деревянное основание и в отверстия, которые находятся в верхней части металлопрофиля, вкручиваются саморезы. Перфорация, которая находится на обоих концах подвеса, служит для крепления к нему металлопрофиля.
3. Пружинный подвес. В том случае если высоты «ножек» прямого подвеса не хватает и конструкцию нужно опустить значительно ниже, используют изделия, которые имеют проволоку с крючком на ее конце. Ее стандартная длина — 12,5 -15 см.
4. Соединительные элементы. Это довольно большая группа изделий, которые используются в том случае, когда нужно нарастить длину профилей (соединитель стыковочный), укрепить места их крестообразного пересечения (соединитель одноуровневый краб), скрепить профиль в углах (соединитель угловой), соединить профили (соединитель двухуровневый). Существуют и другие варианты крепежей, но перечисленные используются наиболее часто.
5. Саморезы. Для скрепления металлопрофиля друг с другом и соединительными элементами берут саморез 3,5/11, который обозначается в торговой сети как шуруп самонарезающий с острым концом или со сверлом на нем. Строители их называют «острыми семечками» или «семечками со сверлом». Можно использовать и саморез с пресс-шайбой. Чтобы крепить на каркас гипсокартон, используют самозенкующие саморезы или саморезы по ГВЛ.
6. Дюбели и анкеры. Эти крепежные элементы нужны для фиксации направляющего профиля и подвесов к бетонному основанию.

Выравниваем стены с помощью гипсокартона

Схема выравнивания стены гипсокартоном.

Чтобы своими руками сделать в квартире ровные и прочные стены, понадобится ППН 28/27, ПП 60/27, подвес прямой (если выравнивающую стену планируется устраивать совсем близко к основной, можно взять подвес укороченный), гипсокартон и саморезы. Если есть необходимость, можно использовать дюбели или анкеры. Понадобится в работе шуруповерт, рулетка, карандаш, строительный уровень и, возможно, перфоратор. Для резки профилей понадобятся ножницы по металлу.

Перед началом строительства каркаса нужно определиться, будет ли утепляться стена или просто выравниваться. От этого зависит, на каком расстоянии от основной стены будет нашиваться гипсокартон. Благодаря тому что есть подвесы, ширину проема можно варьировать, насколько позволяет длина их боковых сторон. Далее, следует учесть, что на каждый вертикально установленный профиль понадобится минимум 3 подвеса (при стандартной высоте комнаты 2,5 метра). То есть металлическая стойка должна быть зафиксирована внизу (не более чем на 30 см от пола или потолка), вверху и посередине. Расстояние между вертикальным профилем должно составлять 40-50 см.

В соответствии с этими рекомендациями, на стене карандашом отмечаются в нужных местах точки, к которым крепятся на саморезы или дюбели изогнутые по форме буквы П подвесы. Далее следует установить направляющий профиль. Для этого выбирается расстояние, на которое должен отстоять гипсокартон от стены, и строго напротив друг друга, на полу и потолке, надежно фиксируется ППН 28/27. Именно в него будут вставляться стойки из потолочного профиля 60/27. Следует учесть, что они не должны устанавливаться впритык к направляющим. Обязателен зазор не менее 1 см, который предотвратит деформацию каркаса, если помещение каким-либо образом «поведет».

Схема выравнивания стен из гипсокартона на кракас.

Еще один немаловажный нюанс заключается в установке пластиковых подкладок под вертикальные стойки из металла. Дело в том, что при ходьбе возможно покачивание половиц и, таким образом, профиль будет «поскрипывать», смещаясь относительно друг друга. Избежать этого неприятного момента помогают подкладные пластиковые или резиновые элементы. Их достаточно уложить только под тот конец стойки, который упирается в пол. Итак, подвесы закреплены, направляющие зафиксированы, стойки из ПП 60/27 нарезаны по высоте. Теперь остается каждую из них поочередно вставить вверху и внизу в направляющую и скрепить с помощью саморезов с подвесами. Вертикальность стоек отслеживается с помощью уровня.

Далее, если предусмотрено утепление стены, в углубления между стойками каркаса закладывается утеплитель. Чаще всего используют минеральную вату в виде матов или в рулонном исполнении. Можно взять листовой пенопласт или пенополистирол, то есть тот же пенопласт, только более высокой плотности. Толщину утепляющего слоя хозяин выбирает на свое усмотрение. После выполнения этого этапа работ следует перейти непосредственно к обшивке каркаса гипсокартоном.

Секреты и нюансы работ с гипсокартоном

Чтобы своими руками сделать качественный ремонт, нужно знать основы работ с таким материалом, как гипсокартон. Ни у кого не возникнет сложностей в том, чтобы приложить лист ГКЛ к каркасу и закрепить его там саморезами. Но для того чтобы впоследствии не появлялось трещин, перекосов или иных изъянов поверхности, нужно соблюдать некоторые особенности работ с гипсокартоном, которые известны только специалистам.

Схема правильной резки гипсокартона.

1. Рекомендуется избегать резких и длительных перепадов температуры в помещении, где происходят работы с ГКЛ.
2. Должен быть закончен цикл «мокрых работ», чтобы отсутствовала излишняя влажность.
3. Прежде чем начинать обшивку каркаса, следует учесть, что гипсокартон должен не менее двух суток адаптироваться к температурной среде помещения.
4. Режется ГКЛ довольно просто, с помощью обычного острого канцелярского ножа. Для этого достаточно прорезать картон и сделать небольшое углубление в гипсе. Давить на лист с большим усилием не следует: он треснет в нужном месте и от небольшого нажатия.
5. Не следует стыковать гипсокартон впритык, плотно подгоняя лист к листу. Необходимо оставить небольшой зазор, который впоследствии предотвратит вспучивание поверхности и ее деформацию.
6. Если соединяются края листов, которые не имеют заводской кромки, а представляют собой собственноручно отрезанные куски, значит, в местах стыков обязательно следует срезать фаску под углом 45*.
7. Крепить гипсокартон к каркасу следует таким образом, чтобы избежать напряжения в нем. Для этого пользуются двумя методами: саморезы располагают от середины к краям или сразу от двух сторон одного прямого угла листа ГКЛ.
8. В магазинах, торгующих стройматериалами, предложат для заделки стыков три вида армирующей ленты: сетчатую (серпянка), стекловолоконную и бумажную. Выбрать следует последнюю.
9. Перед началом работ по шпаклеванию поверхности производят ее грунтование с обязательным заходом в зазоры между листами ГКЛ.

Монтируем арку из гипсокартона

Схема арочного проема из гипсокартона.

Украсить своими руками жилое помещение таким красивым элементом, как арка, совсем несложно. Рассмотрим тот вариант, когда она монтируется в дверном проеме. Для выполнения работ понадобятся: два листа ГКЛ толщиной 12 мм, один лист толщиной 6,5 мм, четыре ППН 28/27 и один ПП 60/27, пара армированных арочных уголков. Также необходимо определиться с радиусом арки. Самым приемлемым вариантом считается тот, в котором высота ее равна 1/2 ширины проема.

Для того чтобы своими руками сделать красивый арочный проем, вначале его следует нарисовать на листе ГКЛ толщиной 12 мм. Для этого, расположившись на полу и вооружившись карандашом, приступаем к вычерчиванию радиуса. В этом деле существует небольшая хитрость, которая позволяет получить безупречный полукруг нужного диаметра. Для чего вначале следует найти середину листа и провести через нее вертикальную линию. Затем, отступив от нижнего края ГКЛ пару сантиметров, вкручивается саморез, к которому нужно прикрепить крепкую нитку или тонкий шнур, на свободном конце которого следует сделать петлю и просунуть в нее карандаш. Выбираем нужный радиус и, придерживая шнур внатяг, вычерчиваем своими руками изгиб арки.

После этого нужно приложить оба листа гипсокартона толщиной 12 мм тыльной стороной друг к другу и вырезать получившуюся фигуру. Это можно сделать с помощью электролобзика или канцелярского ножа. После того как два арочных элемента будут готовы, можно приступить к монтажу каркаса. Для этого нужно закрепить с обеих сторон дверного проема ППН 28/27 таким образом, чтобы получилось две одинаковых буквы П. Высота «ножек» фигуры должна соответствовать радиусу арки. После чего на полученную конструкцию нашивается гипсокартон.

Пришел черед оформить своими руками изгиб арочного проема. Для этого нарезаем с помощью ножниц по металлу направляющую через каждые 5 см и изгибаем ее так, как нужно. После чего это «изделие» крепится саморезами по всей длине на обоих листах ГКЛ. Далее устраиваются перемычки из ПП 60/27, длина которых должна соответствовать толщине арки. Осталось смонтировать своими руками изгиб из гипсокартона. Для этого отрезок тонкого ГКЛ следует смочить водой и облокотить на стол или стул. После того как он станет достаточно пластичен, можно оформить арочный проем.

Как сделать перегородку из гипсокартона своими руками

1. Определитесь с типом стены

Существует несколько видов перегородок из гипсокартона. Наиболее распространёнными являются стены на каркасе из металлических профилей с однослойной или двухслойной обшивкой с каждой стороны. Первый вариант более экономный, второй обеспечивает лучшую звукоизоляцию и прочность.

Для коридора, спальни и других сухих помещений используются обычные гипсовые плиты, для ванной или кухни — влагостойкие. Толщина гипсокартона во всех случаях — 12,5 мм.

Если на стену будет укладываться керамическая плитка, рекомендуется двухслойная обшивка хотя бы со стороны облицовки кафелем. Допускается монтаж плитки на ГКЛ в один слой при установке стоечных профилей с уменьшенным шагом.

В зависимости от ширины используемых профилей можно получить различную толщину перегородки. Чем она больше, тем лучше звукоизоляция. Как правило, для коридоров и гардеробных применяют профили 50 × 50 мм, для спален, гостиных, санузлов — 75 × 50 мм.

2. Приготовьте материалы

• Гипсокартон толщиной 12,5 мм;
• профили ПС 50 × 50 или 75 × 50 мм;
• профили ПН 50 × 40 или 75 × 40 мм;
• минеральная вата;
• шурупы 3,5 × 9 мм;
• шурупы 3,5 × 25 мм;
• дюбель‑гвозди 6 × 40 мм;
• армирующая лента;
• уплотнительная лента или герметик;
• грунтовка;
• шпаклёвка;
• отвес или лазерный уровень;
• пузырьковый уровень;
• отбивочный шнур;
• ножницы по металлу;
• шуруповёрт;
• перфоратор;
• коронки для сверления;
• нож для гипсокартона;
• рубанок;
• кисть;
• шпатель.

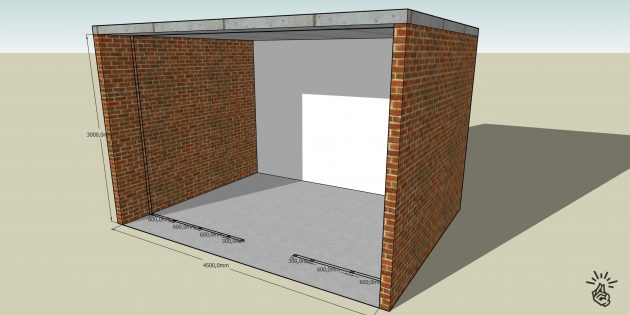

3. Сделайте разметку каркаса

Иллюстрация: Артём Козориз / Лайфхакер

С помощью отбивочного шнура отметьте на полу линию перегородки. Отвесом перенесите черту на потолок: приложите нить приспособления к перекрытию, совместив кончик груза с началом, а затем — с концом линии на полу. Соедините метки на потолке отбивочным шнуром.

Сразу же нанесите расположение дверного проёма и стоечных профилей. Шаг стоек — 600 мм. Для однослойной конструкции с последующей облицовкой плиткой — 400 мм. Удобно начать разметку стоечных профилей от основных стен с выбранным шагом, а оставшееся место у дверного проёма равномерно распределить и добавить по одной дополнительной стойке с каждой стороны.

Если перегородка или её часть должна стать продолжением несущей стены, обязательно учитывайте толщину гипсокартона при разметке. Иначе после обшивки плоскости стен не совпадут.

4. Смонтируйте направляющие профили

Иллюстрация: Артём Козориз / Лайфхакер

Далее по намеченным линиям нужно закрепить направляющие на полу. Чтобы повысить звукоизоляцию, наклейте на обратную сторону профиля уплотнительную ленту или нанесите силиконовый герметик.

Затем в зависимости от типа основания зафиксируйте направляющие с помощью дюбелей для бетона или шурупов по дереву с шагом не более 1 м, но так, чтобы на один профиль приходилось не менее трёх точек крепления.

По такому же принципу смонтируйте направляющие на потолке.

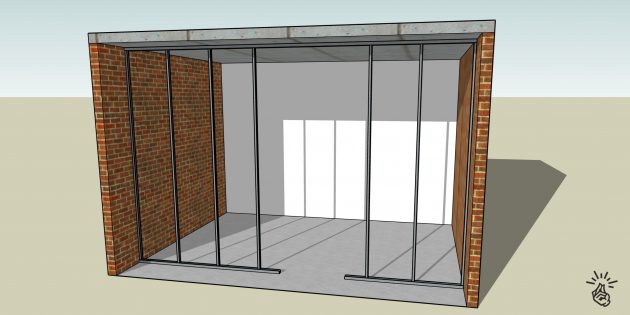

5. Закрепите стоечные профили каркаса

Иллюстрация: Артём Козориз / Лайфхакер

Измерьте высоту помещения и ножницами по металлу вырежьте из профиля стойки на 10 мм короче. Начиная от стен, устанавливайте стоечные профили в направляющие с нужным шагом и, расположив строго вертикально с помощью уровня, закрепляйте шурупами 3,5 × 9 мм.

По обе стороны от стоек дверного проёма установите на расстоянии около 300 мм дополнительные вертикальные профили для усиления каркаса.

На стойки, примыкающие к стенам или колоннам, наклейте уплотнительную ленту или нанесите герметик для улучшения звукоизоляции. Закрепите крайние профили с шагом не более 1 м, но на одну деталь должно приходиться не менее трёх точек. Все стойки на участке от несущей стены до дверного проёма разверните «спинками» в одну сторону.

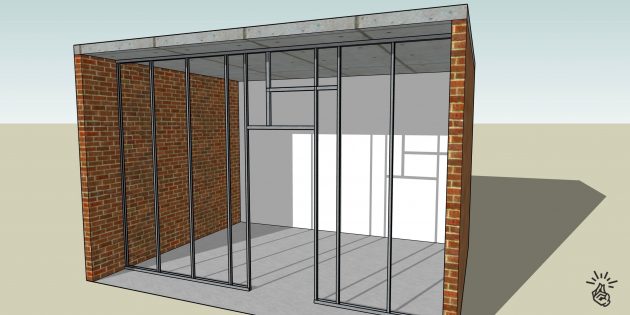

6. Установите опоры дверного проёма

Иллюстрация: Артём Козориз / Лайфхакер

Для надёжного крепления дверной коробки каркас в области проёма обрамляется опорами, которые изготавливают из вставленных друг в друга стоечных профилей. Как вариант, можно использовать закладные из деревянного бруса.

Сделайте надрезы на стенках профиля и загните короткие части, чтобы получилась буква «П». Установите её как горизонтальную перемычку и закрепите по верхней границе проёма. Добавьте промежуточные стойки над перемычкой.

Заранее рассчитайте положение гипсовых плит, чтобы вертикальные стыки двух соседних листов не приходились на стойки по краям проёма, к которым крепится дверная коробка. Иначе на стене в этом месте будут образовываться трещины. В идеале проём должен закрываться одним листом. Если не получается, то двумя — со стыком над дверью.

7. Раскроите листы

Иллюстрация: Артём Козориз / Лайфхакер

Гипсовые плиты должны быть короче высоты помещения на 10 мм. Для их раскроя делайте разметку карандашом и рулеткой, а затем, прикладывая профиль или правило, прорезайте картон острым ножом. После надламывайте отделённую часть и просекайте бумагу с обратной стороны. Неровный край подравнивайте рубанком.

На горизонтальных стыках листов, где соприкасаются открытые гипсовые сердечники, снимайте фаски под углом 22,5° ножом или рубанком. Это необходимо, чтобы как следует заполнить швы шпаклёвкой и избежать трещин.

8. Облицуйте каркас с одной стороны

Иллюстрация: Артём Козориз / Лайфхакер

Установите и закрепите ГКЛ на каркас с помощью шурупов. Заворачивайте их ровно и без перекосов, утапливая шляпки вровень с плоскостью и на 1 мм ниже листа. Чтобы приподнять плиты от пола на 10 мм, подложите под них полоски из обрезков гипсокартона.

Крепите саморезы от центра к краям листа или от угла в стороны с шагом 250 мм. Отступайте от оклеенных бумагой краёв на 10 мм, а от открытых — на 15 мм. Шурупы на соседних листах смещайте по вертикали относительно друг друга на 10 мм.

В местах горизонтальных стыков устанавливайте перемычки из профиля и смещайте их относительно друг друга в соседних рядах не менее чем на 400 мм. Если первый ряд состоит из целого листа внизу и куска сверху, то в следующем должно быть наоборот.

При двухслойной обшивке стыки первого и второго слоя плит не должны совпадать. Вертикальные швы смещайте на шаг стоек, а горизонтальные — не менее чем на 400 мм.

9. Обрежьте гипсокартон по дверному проёму

Иллюстрация: Артём Козориз / Лайфхакер

Для удобства дверной проём полностью зашивается листами и по окончании монтажа вырезается пилой или острым ножом по контуру каркаса. Сначала горизонтальная и одна из вертикальных частей, а затем, после «открывания» на манер двери — оставшаяся.

Вырежьте гипсокартон в проёме и закрепите листы по контуру профилей с помощью шурупов.

10. Смонтируйте проводку

Иллюстрация: Артём Козориз / Лайфхакер

Перед облицовкой с другой стороны выполните разводку электрических кабелей, пропустив их через готовые отверстия в профилях. Или просверлите новые при необходимости. Размещайте провода перпендикулярно стойкам и на одинаковом уровне.

После прокладки кабелей с помощью коронок для сверления сделайте отверстия под монтажные коробки для розеток и выключателей и установите их. Нежелательно располагать розетки друг напротив друга с обеих сторон перегородки — это ухудшает звукоизоляцию.

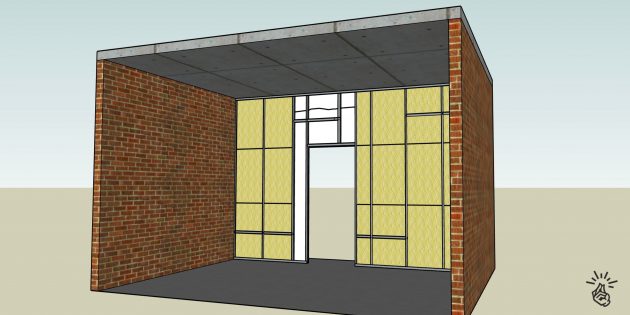

11. Уложите шумоизоляцию

Иллюстрация: Артём Козориз / Лайфхакер

Гипсовые плиты очень тонкие и не обеспечивают достаточной звукоизоляции, поэтому пространство между профилями каркаса заполняют минеральной ватой или другими звукопоглощающими материалами.

Вставьте шумоизоляцию между стоек. При необходимости подрежьте материал до нужного размера.

12. Завершите облицовку каркаса

Иллюстрация: Артём Козориз / Лайфхакер

После прокладки коммуникаций и звукоизоляции можно зашивать перегородку с обратной стороны. Для большей прочности располагайте гипсокартон таким образом, чтобы стыки листов не совпадали с первым слоем облицовки с противоположной стороны. Горизонтальные стыки смещают не менее чем на 400 мм, а вертикальные — на ширину шага стоек.

Другими словами, если спереди обшивали перегородку слева направо, сзади нужно сделать наоборот. И точно так же, если с одной стороны целый лист находится внизу, то на другой он должен быть вверху.

Проколите отверстие у края дверного проёма и вырежьте ГКЛ по контуру каркаса. Сначала сверху, а затем по бокам.

13. Заделайте стыки

После обшивки покройте все стыки листов шпаклёвкой с использованием армирующей ленты. Убедитесь в надёжности крепления шурупов и при необходимости доверните выступающие головки отвёрткой.

Затем кисточкой смахните пыль в стыках листов и обработайте грунтовкой все обрезанные края. С помощью шпателя заполните швы шпаклёвкой. Приклейте по центру стыка армирующую ленту и вдавите её шпателем. Поверх нанесите второй слой шпаклёвки. Тем же составом заделайте места крепления всех саморезов.

После этого поверхность перегородки готова для любого вида финишной отделки: стену можно окрасить, оклеить обоями, облицевать плиткой или нанести декоративную шпаклёвку.

Читайте также 🛠🚰🏡

Конструкции из гипсокартона (ГКЛ) своими руками

Гипсокартонные листы (ГКЛ) – популярный стройматериал, позволяющий домашним мастерам самостоятельно создавать оригинальные интерьеры в своих жилищах. Его используют для декорирования потолков, построения стен, сооружения ниш, разнообразных арок и целых дизайнерских ансамблей.

1

ГКЛ – универсальные и простые в монтаже изделия

Разнообразные конструкции из гипсокартона характеризуются массой достоинств, которые и обуславливают их востребованность. Выделим основные преимущества ГКЛ и сооружений из них:

1. 1. Небольшой вес изделий, а также комплектующих для построения каркаса под их монтаж.
2. 2. Гарантия создания безупречно гладких и ровных поверхностей.
3. 3. Легкость установки конструкций. Любой мастер-самоучка без проблем разберется, как работать с гипсокартоном. Для этого ему не нужно обладать спецзнаниями и профессиональными умениями. Все сооружения из ГКЛ (даже со сложной и необычной геометрией) монтируются в кратчайшие сроки.
4. 4. Экологичность гипсокартонных листов, достаточно высокий показатель их прочности.

Каркасы для монтажа интересующих нас конструкций своими руками обустраиваются при помощи обычных профилей – направляющих планок UW/CW и UD/CD. Первые обычно используются для сборки полок и различных настенных сооружений, вторые применяются при создании консольных элементов и декорировании потолков.

Принцип установки сооружений из ГКЛ прост. Сначала мы делаем набросок запланированной конструкции на бумаге. Указываем на нем все необходимые размеры. Переносим нашу схему на стену или иную поверхность. Затем строим каркас, раскраиваем гипсокартонные листы по требуемым параметрам и прикрепляем их к готовому скелету.

На финальном этапе производим отделку готового сооружения. Давайте посмотрим, как можно изменить интерьер своего жилища при помощи ГКЛ.

2

Короб под кухонную вытяжку – сделаем элементарную конструкцию

Как было сказано, гипсокартонные листы дают возможность создавать по-настоящему сложные сооружения без помощи профессиональных строителей. Но начинающим умельцам имеет смысл попробовать свои силы на простых конструкциях. Давайте сделаем гипсокартонный короб под кухонный вытяжной канал. Если у нас получится такое простое сооружение, мы сможем смело браться за решение более серьезных задач.

Порядок действий будет следующим:

1. 1. Определяемся с размерами короба (с его шириной и высотой).
2. 2. Делаем простейший эскиз будущей конструкции.
3. 3. На стене отмеряем высоту короба, на потолке – его ширину.
4. 4. Переносим намеченные точки на противоположную стеновую поверхность. Удобнее всего выполнить эту операцию с помощью лазерного уровня, но вполне можно обойтись и обычным строительным.
5. 5. Соединяем сделанные нами отметки ровными линиями.

Все готово для монтажа каркаса под короб. Устанавливаем стартовый профиль по готовым линиям. Нарезаем куски направляющих планок, чтобы сделать опоры для всех элементов создаваемой конструкции. Вставляем их в стартовый профиль.

После этого обшиваем каркас гипсокартоном, используя саморезы. Описанные работы выполняются за пару часов. В результате таких простых действий мы получаем аккуратный короб под вытяжку.

3

Ниши из гипсокартона – красивые и функциональные

Ниши, построенные из КГЛ, являются оригинальной деталью интерьеров современных жилых помещений. Кроме того, они выполняют дополнительные – сугубо практичные, функции. На них можно установить легкую бытовую технику, книги и другие компактные изделия. Ниши строятся по такому алгоритму:

1. 1. Делаем чертеж будущей конструкции.
2. 2. Рассчитываем нужное количество листов, профилей, крепежных элементов, шпаклевки. Закупаем все эти материалы. Подготавливаем шуруповерт, болгарку с диском (отрезным), перфоратор.
3. 3. При помощи уровня, линейки и карандаша переносим габариты ниши с чертежа на стену.
4. 4. Нарезаем направляющие. Создаем из них наше сооружение, соединяя саморезами (также можно использовать заклепки, кронштейны) отдельные профили.
5. 5. Сделанный каркас прикрепляем дюбелями к стене, проделывая в ней перфоратором отверстия.
6. 6. Обшиваем конструкцию листами гипсокартона.

Готовую нишу шпаклюем, убирая все неровности на ее поверхности. Затем декорируем нашу конструкцию (окрашиваем, облицовываем, украшаем декоративной штукатуркой и так далее).

Еще проще сделать нишу под шторы. Для проектирования такой конструкции нужно определиться лишь с ее шириной.

Важный момент! Ниша под шторы проектируется строго до сборки потолка.

Некоторые затруднения могут возникнуть с выбором ширины рассматриваемой конструкции. Ее нежелательно брать чересчур большой, так как в этом случае карниз может бросаться в глаза (а именно его мы и хотим замаскировать, делая нишу). Но и слишком малую ширину выбирать нельзя. Ведь тогда шторы будут сильно пачкаться и изнашиваться, цепляясь за крепления. Рекомендованная ширина ниши – 15–20 см. Монтаж конструкции для штор выполняем по уже известному нам принципу (эскиз, разметка, нарезка профилей, их установка и крепление).

4

Возводим гипсокартонную перегородку – перепланировка жилища

Если вы запланировали перепланировку своего дома, квартиры, какого-либо большого помещения в них, проще всего делать это посредством установки перегородки из ГКЛ. Монтаж такой конструкции осуществляется по далее приведенной схеме. Сначала выполняем разметку потолка, стен, пола. Операцию производим с помощью отвеса. Разметка делается для отбивки идеально правильных вертикальных линий, служащих ориентиром для монтажа на стены стартового профиля.

Работать с отвесом несложно. Один из его концов прикладываем к стене (к верхней ее точке), где мы планируем соорудить перегородку. Отвес станет совершать маятниковые движения. Когда они полностью прекратятся, второй его конец покажет нам нижнюю точку разметки. Соединяем полученные отметки малярным шнуром. Предварительно наносим на него окрашивающий состав (пыль). Натягиваем шнур и делаем им шлепок по стеновой поверхности. Получаем требуемую вертикальную линию. Аналогичные действия производим на второй стенке. Также отбиваем линии на полу и потолке.

Описанные операции выполняются при создании прямых перегородок. В случаях, когда мы хотим придать сооружаемой конструкции кривую форму, действуем немного иначе. Здесь нужно сделать следующее. Сначала рисуем кривую на потолочной поверхности. А потом переносим ее на пол. Если в перегородке планируется сделать дверь, отмечаем границы ее проема на полу и потолке. Используем для этих целей все тот же отвес.

Следующий шаг – установка стартовых направляющих. На участках, где профили будут примыкать к полу, стене и потолку, оклеиваем их демпферной лентой. Тем самым мы повысим звукоизоляционные характеристики конструкции. Делаем в направляющих отверстия для шурупов (шаг – 0,25–0,3 м). В намеченные точки на стенах, потолке вбиваем дюбеля. Вставляем в них шурупы. Надежно закрепляем всю стартовую рамку.

После этого устанавливаем стоечные направляющие. Вертикально монтируем их через каждые 0,4–0,6 м в стартовые профили потолка и пола. Точность монтажа проверяем отвесом. Соединение стоечных и стартовых изделий выполняем саморезами. Важно! Участки соединения профилей дополнительно изолируем демпферной лентой.

Можем приступать к обшивке перегородки гипсокартонными листами. Сначала устанавливаем их вертикально на одну сторону конструкции. Длина ГКЛ должна быть аналогична высоте помещения. Нежелательно использовать для обшивки куски материала. Фиксацию листов осуществляем саморезами, которые имеют специальные шляпки (потайные). Последние утапливаем в ГКЛ примерно на 1,5 мм. По такому же принципу обшиваем вторую сторону перегородки. Затем шпаклюем поверхность сделанной конструкции. Ждем высыхания шпатлевочного состава. Выполняем отделку перегородки под существующий в помещении интерьер.

Перегородка из гипсокартона | Пошаговая инструкция с фото

Привет-привет, наши отважные гипсокартонщики. Сегодня вас ждет классная обучалка на тему перегородки из гипсокартона. Если говорить конкретно, мы будем разбирать однослойную перегородку на одинарном каркасе – С 111 по классификации Кнауф, т.к. такие перегородки распространены наиболее широко. Разберемся с общими принципами их монтажа, как формировать дверной проем, внешний угол и сопряжения нескольких перегородок между собой. В качестве примера мы возьмем угловую перегородку с дверным проемом, такими обычно огораживают кладовки и гардеробные (по сути питомники для моли), чтобы хранить соленья/варенья и всякое барахло, которое давно пора утилизировать.

Учтите, что работы с гипсокартоном можно проводить только после полного высыхания штукатурки и стяжки в квартире.

Для начала познакомимся с особыми профилями, служащими для формирования каркаса перегородок. Эти профили называются стоечными. Если говорить точнее, есть именно стоечные ПС (CW), а есть еще специальные широкие направляющие ПН (UW) для них. Размеры направляющих профилей: 40×50, 75, 100 мм. В нашем примере будут использоваться профили шириной 100 мм. Буквы C и U в их буржуйском названии указывают на форму их сечения. Как видно на картинке, у направляющего полки прямые, как рога у буквы U, а у стоечного – со скруглениями, как у C. Кстати, полками называются боковые грани профилей, а стенками – задние. Вторая буква заморского называния означает, что профили стоечные, т.е. стеновые от немецкого «Wand».

Стоечный и направляющий профили Кнауф

Они же в сопряженном варианте

В очередной раз повторяем, что использовать можно только профиль с толщиной металла 0,55-0,6 мм, например, Кнауф. Они хороши не только из-за жесткости, но и потому, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и усиления по бокам дверного проема. Профили других производителей могут быть такой возможности лишены. В стенках ПН уже имеются готовые отверстия диаметром 8 мм для дюбелей.

Размеры стоечных профилей: 50×50, 75, 100 мм. Для однослойных перегородок 50-е стойки слабоваты, поэтому мы всем вам советуем брать 75-е или 100-е. В стенках стоечных профилей Кнауф имеется по 3 пары близкорасположенных отверстия диаметром 33 мм для прокладки проводов.

Материалы и инструменты для монтажа перегородки.

1. Профили направляющие KNAUF ПН 100×40 мм
2. Профили стоечные KNAUF ПС 100×50 мм
3. Лента уплотнительная Дихтунгсбанд
4. Разделительная лента
5. «Дюбель-гвозди» (другое название «Быстрый монтаж») 6×40 мм
6. Шнуроотбойное устройство
7. Лазерный уровень, или пузырьковый
8. Правило алюминиевое 2.5 м
9. Листы гипсокартона Gyproc 3000x1200x12,5
10. Шпаклевка для швов (мы работаем с Danogips Superfinish)
11. Армирующая лента для швов KNAUF Kurt
12. Рулетка
13. Молоток
14. Нож канцелярский (или спец. нож для резки ГК)
15. Перфоратор + бур
16. Шуруповерт и просекатель
17. Саморезы по металлу 3,5×25-35 мм (черные, частый шаг)
18. Саморезы с пресс-шайбой 4,2×13мм или короче
19. Ножницы по металлу или болгарка
20. Минвата ISOVER, KNAUF Insulation, URSA, Rockwool, Шуманет и т.п.
21. Узкий и широкий шпатели

На следующем слайде слева – саморез с прессшайбой, он служит для скрепления профилей между собой. Есть вариант со сверлом и без. Их обозначаются, соответственно, LB и LN. На слайде – вариант LN. В нашем случае они нужны, только если нет просекателя. Справа – саморез по гипсокартону. Точнее, он все равно по металлу, но служит уже для крепления к профилям листов ГК. Поэтому чаще всего его так и называют – саморез по гипсокартону. Имеет потайную, т.н. рожковую, головку. Обозначается – TN. Существует еще и TB, со сверлом на конце, но и без него можно прекрасно обойтись, 0.6 мм стали TN-ки легко возьмут.

Саморезы для монтажа конструкций из ГКЛ

Инструкция по монтажу перегородки из гипсокартона своими руками.

Шаг 1. Разметка

Для примера пусть наша перегородка будет являться продолжением уже имеющейся стены. Ее крайне желательно предварительно выровнять по маякам. Чертим линию-продолжение стены на потолке, прямой угол угол делаем с помощью простого угольника. Линия эта – внутренняя граница нашей будущей перегородки, с учетом ее конечных габаритов. Но нам сначала нужно смонтировать каркас, а для него размеры другие. Необязательно чертить для каркаса свои линии, можно все сделать проще. Как? Узнаете совсем скоро…

Линии разметки на потолке

Пока переносим линии с потолка на пол при помощи отвеса и шнуроотбойного устройства, либо лазерного нивелира.

Перенос разметки на пол

А вот теперь перед вами тот самый упрощенный способ разметки ПН.

Размечаем отверстия для крепежа

Суть в том, что на направляющие профили, вырезанные в размер, нашиваются кусочки гипсокартона, которые уже и выставляются по линиям. При таком подходе риск ошибки будет минимален. Мы имеем в виду, что потом, когда будут нашиваться листы ГК, правИло не будет «прыгать» на границе стена/перегородка. Кусочки ГКЛ должны быть нашиты заподлицо со стенками ПН. Выставляем профиль этими кусочками по линии и ставим метки карандашом или маркером там, где у нас будут отверстия для крепления ПН к основанию.

С другого ракурса

Шаг 2. Крепление ПН

Затем по нашим отметкам высверливаются отверстия в основании, а на профили в обязательном порядке наклеивается уплотнительная лента. Ее отсутствие способно на корню загубить всю звукоизоляцию будущей перегородки. С ней же примыкание к основанию будет очень плотным, что также сказывается и на трещиностойкости конструкции. Само крепление осуществляется дюбель-гвоздями при помощи обыкновенного молотка. Быстро и крепко.

Крепление профиля на дюбель-гвозди

Направляющие на полу

Возле проема

На потолке

Не откручиваем кусочки ГКЛ от профилей до тех пор, пока не закрепим ПН во всех нужных точках. Часто бывают ситуации, когда имеющихся в ПН отверстий не хватает. В этих случаях  их следует пробурить самостоятельно, причем  можно сделать это в один прием – сквозь профиль в основание. Главное – тщательно следить, что бы границы кусочков ГКЛ четко совпадали с линиями разметки. После закрепления направляющих по бокам от дверного проема советую проверить их правИлом и убедиться, что они лежат строго на одной линии.

Нужно делать не менее трех точек крепления на профиль. Даже если он 30 см в длину. Обычно шаг креплений делают в районе 50 см. Если пол неровный, шаг уменьшают. Иногда даже приходится делить ПН на несколько отрезков. Все то же самое проделываем и на потолке. После чего откручиваем кусочки ГКЛ, но не выкидываем, они нам еще пригодятся…

Шаг 3. Крепление пристенных ПС

Крепление стоек к стенам

Вырезаем по высоте стоечные профили, вставляем их в направляющие вплотную к стенам и бурим отверстия в стенах прямо через них. Старайтесь выдерживать шаг около 50 см, не больше. В эти отверстия снова забиваем дюбель-гвозди. Не  забудьте проклеить стенки профилей  уплотнительной лентой! И контролируйте их правИлом, они не должны искривляться. Кстати, высота ПС должны быть меньше высоты потолков в помещении, как минимум, на 1 сантиметр. Они не должны  подпирать потолок.

Длина стоек на 1 см меньше высоты потолка

Как видите, между стоечным профилем и полом есть некоторое расстояние.

Шаг 4. Установка стоек каркаса

Стоечные профили каркаса устанавливаются с шагом в 60 см. Если на перегородку будет укладываться плитка, то с шагом 40 см. Профили дверного проема — внеочередные, и они не влияют на шаг остальных ПС. На слайде показаны профили, выставленные на 60 и 80 см от стены. Ближний ПС как раз формирует дверной проем.

Стойки каркаса перегородки

Чтобы надежно сформировать проем, боковые ПС делаются двойными, то есть один ПС вставляется в другой. Разумеется, это делается таким образом, что бы  отверстия в стенках этих профилей совпадали по высоте. Вставить ПС друг в друга – задача не из легких, иногда приходится ходить по ним ногами, чтобы они защелкнулись по всей длине. Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.

Стойки

ПС выставляются в одном направлении —  стенкой к углу, с которого начнется обшивка гипсокартоном. Максимальный вес дверного полотна, который может  выдержать пара ПС-100 — 40 кг. Стоечные профили устанавливаются строго вертикально. Их длина должны быть на 1 см меньше высоты потолков. А отверстия во всех профилях должны быть на одной высоте. Профили можно закрепить к направляющим с помощью просекателя или саморезов с прессшайбой (на время). Перед нашивкой ГКЛ все саморезы должны быть выкручены.

Стойки на местах

Да, ПС устанавливаются в одном направлении, ведь крепление листов должно начинаться с той части полки профиля, которая ближе к его стенке. Если сделать наоборот, саморезы будут заминать полку профиля, и тот может  искривиться. На слайде вы видите почти  готовый каркас перегородки. Давайте взглянем на то, как правильно формируется внешний угол…

Формирование внешнего угла

Каркас с другого ракурса

Один из стоечных профилей повернут стенкой наружу, а второй стоит к нам полкой. Между ними оставлено расстояние, равное толщине ГКЛ, его мы заложили на этапе крепления ПН. Таким образом, лист ГК с внутренней стороны перегородки будет заводиться, как бы, в ее глубь. В завершении статьи внешний угол полностью готовой перегородки будет показан в разрезе.

Шаг 5. Перемычка

Перемычка из ПН

Осталось нам сделать перемычку для дверного проема. Она выполняется из направляющего профиля путем косого надреза его полок и отгибу части его длины на 5-7 см. На слайде хорошо видно, как она будет выглядеть. То есть вам нужно будет вырезать кусок ПН на 10-14 см длиннее ширины проема. Надрезать и симметрично его загнуть. С каждой стороны перемычка крепится к боковым стойкам на 2-3 самореза LN.

Установка перемычки в каркас

Вот теперь наш каркас полностью закончен. Можно пропускать через каркас электро-кабели. Но не следует заводить их внутрь профилей, так они могут быть проткнуты TN-саморезами при обшивке ГКЛ.

Шаг 6. Обшивка ГКЛ

Обшивка каркаса гипсокартоном

ДО перемычек

Тут есть несколько правил.

• Первое мы уже называли – нельзя стыковать листы на боковых профилях проема.
• Второе — недопустимы крестообразные стыки вида «+», только вида «т».
• Третье — стыки листов с внутренней и с внешней стороны должны быть смещены по горизонтали на шаг профилей, а по вертикали не менее чем на 40 см. На слайде вы можете видеть те самые кусочки гипсокартона, которые мы использовали для разметки. Теперь они нам служат в качестве подпорок. Ведь листы ГК нельзя ставить прямо на пол, они должны быть приподняты над ним примерно на 1 см.
• И до потолка они тоже доходить не должны, примерно на полсантиметра. Это четвертое правило.

Чтобы закрепить гипсокартон к двойным стойкам проема, можно воспользоваться маленькими сверлышками по металлу. Иначе очень часто саморезы просто заминают внутреннюю часть профиля. Сначала насверливаете сквозь ГКЛ отверстия, затем в них уже вкручиваете саморезы. Разумеется, листы могут стыковаться по горизонтали только  на профилях, а это значит, что мы должны сделать на стыках перемычки из ПС. Как они выглядят, смотрите на следующем слайде.

Перемычки из ПС

Это отрезки обычных стоечных профилей. Крепить их, опять же, нужно начинать с той стороны полки, которая ближе к стенке. В деле монтажа перемычек желательно иметь помощника, который будет держать отрезки профилей, пока вы крутите в них саморезы. Как только все перемычки будут расставлены, можно укладывать между профилей плиты звукоизоляции (минваты). Нам больше всего нравится ISOVER. При укладке стараемся не оставлять незаполненных участков. Ее следует отрезать с запасом примерно в 5 см, чтобы она упиралась в профили и за счет этого держалась в каркасе. При работе с минватой обязательно пользуйтесь очками, респиратором и перчатками!

Процесс обшивки

Процесс обшивки 2

Готовая обшивка

Шаг саморезов — около 20-25 см. На перемычках желательно крутить их почаще, через 10-15 см. Следите за тем, что бы шляпки саморезов были углублены в лист, но не протыкали картон. Если картон оказался проткнут, саморез следует перекрутить. Что еще важно — саморезы должны входить строго под прямым углом. Они должны отстоять от края торцевой кромки листа на расстоянии не менее15 мм и продольной кромки — не менее10 мм. Кстати, ГКЛ можно монтировать только в вертикальном положении! Если в помещении планируется натяжной потолок, под него в перегородке желательно смонтировать закладные из ПС, в которые рекомендуем дополнительно вставить брус соответствующего размера.

Также рекомендую вкручивать саморезы в перемычки с обеих сторон перегородки, а не только со стороны стыка. Желательно подгадать расположение листов на внешнем углу так, что бы они лежали на нем заводским краем. Потом, когда мы будем устанавливать на него защитный уголок, он углубится, и плоскость не испортится. Конечно, все прогрессивное человечество уже давно использует специальную углозащитную бумажную ленту, Sheetrock, например. Но мы знаем, что в нашей стране такую найти тяжеловато, поэтому у нас каменный век затянулся, и мы по-прежнему используем устаревшие металлические уголки. Итак, перегородка собрана.

А вот и обещанные сопряжения:

Прямой внешний угол

Крестообразное сопряжение

Т-образное сопряжение

А вот и видео от Кнауф:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Технология монтажа стен из гипсокартона — Город мастеров

Технология монтажа гипсокартона наиболее актуальна тогда, когда возникает необходимость в облицовке слишком неровных стен, а также в помещениях, высота которых более 3-х метров. Именно в этих условиях выбор потребителя падает на монтаж каркаса под гипсокартон и последующую облицовку стен гипсокартонными листами ГКЛ и ГВЛ.

Особенности работы с гипсокартонным листом

Еще совсем недавно монтаж гипсокартона производился на ненадежном деревянном каркасе либо на весьма сложном по конструкции каркасе, изготовленном из металлического уголка. Сегодня все еще продолжается кое-где использование деревянных каркасных конструкций под монтаж гипсокартона своими руками.

Данный способ предусматривает крепление деревянных реек (сечением не меньше 50Х30 мм) к полу и потолку посредством шурупов и дюбелей. Рейки обязательно выравниваются в вертикальном направлении с помощью добавления там, где это необходимо, брусков определенной толщины. В качестве распора между потолочными и половыми рейками используются вертикальные стойки, сечение которых равно 75Х25 мм и более.

Шаг установки вертикальных стоек, как правило, равен ширине гипсокартонного листа. Между вертикальными несущими стойками монтируется 2 или 3 поддерживающие стойки, сечение которых должно быть не меньше 50Х25 мм. Все стойки должны быть ориентированы в единой плоскости с потолочными и половыми рейками.
В целях повышения звукоизоляционных и теплосберегающих характеристик, между деревянными рейками укладывается стекловата.

Готовый деревянный каркас обшивается листами гипсокартона с помощью саморезов, предназначенных для работы с деревом. Длина саморезов должна быть не меньше 30 мм, а шаг установки не меньше 250 мм. Технология работы с гипсокартоном предусматривает установку плит в направлении от середины к краям либо во взаимно перпендикулярном направлении. Следует оставлять небольшой зазор (5-7 мм) между двумя соседними гипсокартонными листами. Он предназначен для отделки швов.
Металлический каркас из профиля является более прочным и надежным, поскольку качество монтажа профиля под гипсокартон контролируется в несколько этапов. Это происходит после монтажа каркаса под гипсокартон, после монтажа короба из гипсокартона, а также после устройства межлистовых стыков.
Технология установки гипсокартона позволяет легко обшить конструкцию еще несколькими слоями панелей (если существует такая необходимость), а также значительно облегчает прокладку инженерных коммуникаций и установку соответствующих монтажных коробок. Зазор, который возникает в процессе монтажа гипсокартона своими руками, заполняется при желании плитами минеральной ваты, что увеличивает звукоизоляционные и теплосберегающие свойства конструкции.
Все разновидности металлического профиля, предназначенного для монтажа каркаса для гипсокартона, устройства потолка и облицовки стен, производятся на предприятиях, входящих в промышленную группу Knauf, а также на заводах некоторых отечественных компаний.

Стальной профиль для гипсокартона — технология сборки и монтажа

Металлические профили для монтажа гипсокартона изготавливают холоднопрокатным способом из стальной ленты, имеющей цинковое покрытие. Толщина ленты варьируется от 0,56 до 0,6 мм. К группе основных изделий относятся: направляющий профиль (ПН), направляющий профиль для потолка (ПНП), стоечный профиль (ПС), потолочный профиль (ПП), а также угловой профиль (ПУ).
Сборка каркаса осуществляется путем монтажа оцинкованного профиля под гипсокартон. Собираются конструкции, состоящие из стоек и направляющих, прикрепленных к стене посредством кронштейнов. Роль вертикальных стоек выполняет потолочный профиль, монтирующийся в паре направляющим потолочным профилем. Кронштейны, выполняющиеся из прямых подвесов, фиксируются к стойке саморезами. Направляющие и стоечные профили стыкуются между собой с помощью просекателя (т.е. методом просечки с последующим отгибом). Полки стоечного профиля оснащены тремя канавками, идущими по всей длине.

Средняя канавка является местом стыковки двух гипсокартонных панелей, а две боковые центруют шурупы, которые вворачиваются в профиль. Спинки профилей оснащены также особыми отверстиями, сквозь которые осуществляется монтаж внутристенных инженерных коммуникационных систем. Располагаются данные отверстия (диаметр 33 мм) у торца профиля.

правильная глубина вкручивания самореза в ГКЛ

Технология монтажа гипсокартона осуществляется следующим образом. По полу и потолку производится соответствующая разметка. Отмечается место монтажа направляющих, стоек и сами точки фиксации анкеров для монтажа стоечных профилей. Чтобы дистанция между стеной и гипсокартонной конструкцией была минимальной, в качестве стоечного профиля применяется узкий потолочный ПП (60Х27мм). Технология работы с гипсокартоном предусматривает подготовку направляющего профиля к монтажу. На него приклеивают уплотнительную ленту, предназначенную для увеличения шумопоглощающих характеристик металлического каркаса. Это может быть лента-самоклейка «Дихтунгсбант” либо другая мелкопористая пленка из полимеров.
Профиль крепится к потолку и полу посредством дюбелей, дистанция между которыми должна быть 0,6 м. В потолочном направляющем профиле имеются отверстия, диаметр которых равен 8 мм, а шаг между ними — 250 мм. Если применяется технология крепления гипсокартона с последующей облицовкой кафелем, то расстояние между стоек необходимо уменьшить до 0,4 м. В остальных же случаях шаг монтажа стоек остается равен 0,6 м.

Звукоизоляция стен из ГКЛВ

Чтобы улучшить звуковую изоляцию между стеной и кронштейнами, или же между другими несущими конструкциями, применяют небольшие отрезки уплотнителя. Далее потолочный профиль вставляется в направляющие и фиксируется в подвесах. Все выступающие части подвесов подгибаются. Инструкция по монтажу гипсокартона предусматривает проверку точности установки потолочного профиля с помощью уровня. Длина стоек, которые выполняются из потолочного профиля, должна быть меньше на 3-5 мм, чем дистанция между нижними и верхними направляющими. Произведя установку каркаса под гипсокартон своими руками, к самой конструкции начинают крепить самонарезными прокалывающими шурупами листы гипсокартона. Длина шурупов составляет от 25 мм и больше.

Стыковка листов ГКЛ и ГКЛВ

Технология укладки гипсокартона на стены предусматривает монтаж листов в вертикальном направлении. Если же высота помещения больше длины гипсокартонного листа, то в месте горизонтальных стыков монтируют небольшие отрезки направляющего профиля. Не забывайте смещать торцевые стыки гипсокартонных листов на 0,4 м и более. Торцы листов в обязательном порядке обрабатывают рубанком для обдирки. Угол наклона режущего лезвия рубанка должен составлять 30* и заходить на 2/3 толщины гипсокартонной панели. Стыковка листов гипсокартона должна производиться в разбежку. Осуществляя ремонт квартиры своими руками и при этом, работая с гипсокартоном, следует избегать стыковки листов в районе стоек оконных и дверных проемов. Если же подобное будет допущено, то неизбежно возникновение трещин в местах стыка. Там, где листы гипсокартона стыкуются над оконными и дверными проемами, между ними устанавливают промежуточный профиль.

В соответствии с технологией сборки гипсокартона, между листом и полом оставляют при монтаже зазор в 10-15 мм. Технология монтажа гипсокартона предусматривает также наклеивание разделительной ленты и обустройство зазора (не меньше 5 мм) между нижней поверхностью потолочного перекрытия и верхней кромкой гипсокартонных листов. Данный зазор закрывается шпаклевочным раствором, а выступающие края разделительной ленты аккуратно срезаются перед чистовой отделкой. Чтобы защитить от повреждений внешние углы стыков гипсокартонных плит, их укрепляют специальным защитным уголком с перфорацией ПУ (31Х31мм). Уголок ПУ при финишной отделке полностью зашпаклевывается. Там, где листы гипсокартона сопрягаются с дверными коробками, они должны не только плотно прилегать к ним, но и полностью декорироваться наличниками при чистовой отделке.

Бескаркасный способ монтажа гипсокартона позволяет легко заделывать стыковочные швы и сами поверхности гипсокартонных листов. Для торцевых горизонтальных швов не применяется армирующая лента, поскольку их заделка производится сверхпрочной шпаклевкой «Фугенфюллер ГВ” или «Унифлот”. Не исключается также замена данных шпаклевок на аналогичные, но с предварительной подготовкой швов.
Осуществляя ремонт своими руками помните что кромки гипсокартона должны быть зачищены обдирочным рубанком, а с помощью кромочного рубанка осуществляется снятие фасок. Все кромки на стыках обрабатываются наждачной бумагой. Шляпки шурупов должны быть утоплены в поверхность гипсокартона на глубину в 1 мм и более. Все стыковочные швы грунтуются, после чего шпаклюются.

Выполняя ремонт и отделочные работы своими руками гипсокартон часто звукоизолируют и утепляют. Для этого в межкаркасное пространство укладывают соответствующий изоляционный материал, а после этого производится обшивка металлического каркаса гипсокартонными панелями. Точно так же можно осуществлять и монтаж откосов из гипсокартона, заполняя полости между листами и оконными и дверными проемами разнообразными изоляционными материалами.
Если вдоль стен размещают многочисленные инженерные коммуникации (трубы отопления, электропроводку, водопроводные трубы) , тогда чаще всего используется другой набор, состоящий из направляющих профилей ПН 50(65; 75; 100)Х40 мм и стоечных ПС 50(65; 75; 100)Х50 мм. Данная облицовка больше похожа на фальш-панель внушительных размеров. Технология установки гипсокартона в подобную конструкцию аналогична вышеприведенным технологиям. Единственным отличием является отсутствие крепления ПС к стене, если высота облицовываемой поверхности не превышает 4,2 м. Если же высота больше, то стойки должны крепиться на стене с шагом до 1,5 м (не больше).
Влагостойкие гипсокартонные листы монтируются с применением специально предназначенных для этой работы шурупов. Данные шурупы обладают более острой конусной головкой и зенкующими полосками. Желательно выдерживать шаг до 300 мм (не больше).
Технология укладки гипсокартона предусматривает момент, когда в период эксплуатации гипсокартонных облицовок появляется необходимость в прикреплении к их поверхности навесного оборудования и различных интерьерных объектов. С учетом веса подвешиваемого груза, способы монтажа гипсокартона включают установку специальных перемычек, выполненных из стоечного профиля, которые надежно крепятся к каркасу. Именно к ним и будут подвешены впоследствии все запланированные ранее навесные элементы.

Иногда, для крепления саморезы можно заменить на клей, «жидкие гвозди».

Если вес предмета не превышает 30 кг на 1 метр погонный стены, то такой предмет может быть закреплен в любой точке гипсокартонной панели посредством дюбелей. Объекты с незначительным весом могут быть навешены также непосредственно на гипсокартон посредством анкерных элементов, крючков, а также дюбелей из пластика или металла, имеющих диаметр от 6 до 8 мм. К легким грузам относятся полки, нагрузка которых не превысит впоследствии 15 кг, и карнизы.
