1. Действительно ли нагревательные котлы «кипятят» воду?

Нет, действующие сегодня котлы не кипятят воду (миф номер один сдулся!). Термин «котел» является пережитком прошлого, когда были распространены паровые котлы, которые кипятили воду для производства пара. Сегодняшние котлы представляют собой водонагреватели и обычно используют природный газ. Большинство из них могут нагревать воду в диапазоне от 145 до 190 градусов, в зависимости от системы излучения.

Бойлеры излучают тепло, которое нагревает предметы в помещении. Напротив, печь с принудительной подачей воздуха нагревает воздух в помещении, а значит, предметы медленнее поглощают тепло. Некоторые люди предпочитают бойлеры, потому что они могут установить свой термостат на более низкую температуру, а излучаемое тепло заставляет комнату чувствовать себя теплее, чем фактическая температура воздуха. Другие говорят, что котлы обеспечивают более сбалансированное тепло по всему дому в зимние месяцы.

Вот краткий список:

• Ваш котел стандартной или высокоэффективной модели? Стандартная эффективность вентилируется в металлической трубе. Высокоэффективная модель должна иметь вентиляцию в трубе из ПВХ либо сверху, либо сбоку от котла.
• Какое у вас излучение? Fintube или плинтус, или чугунные радиаторы?
• Кто будет обслуживать котел? Готовы ли вы и способны научиться делать это самостоятельно, или вы собираетесь поручить обслуживание за вас компании? Компания U.S. Boiler Company рекомендует проводить ежегодное техническое обслуживание, чтобы убедиться, что котел работает безопасно и эффективно. Ежегодное техническое обслуживание также может выявить потенциальные проблемы и предотвратить ситуацию с отсутствием тепла в вашем котле.

Насосы выходят из строя, и электрические компоненты могут перестать работать (элементы управления, термостат и т. д.). Кроме того, в систему может попасть лишний воздух или может возникнуть низкое давление воды, что может привести к тому, что система не будет перемещать воду, поэтому котел не сможет правильно или вообще не излучать тепло. В редких случаях вода может замерзнуть в очень холодных условиях. Миннесотские снежные птицы должны принять меры предосторожности, например, иметь няню (или контактное лицо на случай чрезвычайной ситуации) и всегда выполнять техническое обслуживание перед отъездом в более теплый климат. Наконец, если вы используете термостат с пониженным температурным режимом, обязательно оставьте настройку на 55 градусов или выше.

Да или нет, в зависимости от эффективности вашего котла. Технически котельные системы не удаляют и не добавляют влагу, за исключением чугунных котлов. Однако низкоэффективный котел будет использовать воздух из помещения для создания необходимого пламени горения, которое может высушить ваш дом. Напротив, высокоэффективный котел забирает воздух снаружи для сжигания и не влияет на воздух в помещении.

Теперь еще один совет о чугунных котлах, которые предназначены для сжигания комнатного воздуха. Вы можете улучшить качество воздуха при использовании этого типа котла, убедившись, что для чугунного котла достаточно воздуха. Установка воздухозаборника для горения (CAI) — небольшой гибкой трубы, открытой наружу, — обеспечивает приток свежего воздуха в ваш дом.

Риск относительно низок (из-за более распространенных обогревателей плинтуса), если вы поддерживаете правильную температуру воды. Это особенно важно, если в вашем доме используются старые чугунные радиаторы, которые могут стать горячими на ощупь, если установить слишком высокую температуру воды.

Нет, они не сбрасывают воду, потому что бойлеры представляют собой герметичную систему. Современные котельные системы так же эффективны, как и любая газовая печь с принудительной подачей воздуха.

Стандартное отопление может помочь, выполнив настройку котла для оценки вашей системы. Котлы требуют ежегодного обслуживания для обеспечения эффективной работы.

Нет. Стандартное отопление не изменит первоначальную конструкцию котла, поскольку они внесены в список/маркированы UL и не должны изменяться. Однако в большинстве случаев «Стандартное отопление» может заменить котел более эффективным агрегатом. Если вашему оборудованию 20-30 лет, будьте готовы задуматься о замене котла.

10.

Бойлеры могут быть простыми или сложными в установке системами, требующими полного понимания системы водоснабжения дома . Опытный специалист должен провести полный анализ вашего дома и системы распределения, который предоставит вам информацию, необходимую для того, чтобы сделать лучший выбор для вашего дома. Стандартное отопление побуждает клиентов задуматься над такими вопросами, как «как долго вы планируете жить в доме?» и «Вы можете позволить себе дорогой ремонт?» Наши консультанты по котлам будут работать с вами, чтобы найти наилучший баланс экономичности и функций, соответствующих вашим потребностям.

Вам нужно запланировать наладку котла? Или вы готовы к бесплатной оценке на дому?

РАСПИСАНИЕ ЗАЯВОК

Закрытая система | | Теплый пол своими руками

Введение

Содержание

• Введение
• Закрытые системы «Radiant Ready»
• Циркуляционный насос ALPHA
• Системы большого объема
•
•  Использование наружного дровяного котла с закрытой системой
• Подключение EPK к зональному коллектору
• Триумф простоты (или Как спасти неисправную закрытую систему)

Этот подход использует специальный источник тепла для лучистого пола. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Двухзонная закрытая система с блоком по требованию

Пример 3-х зонного компактного индивидуального дизайна

3 зоны закрытые с электроблоком

Одна зона закрытая (Radiant Ready A) Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Минус два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезные указания:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, … так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Объем системы:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.

Красивая закрытая шестизонная система Polaris

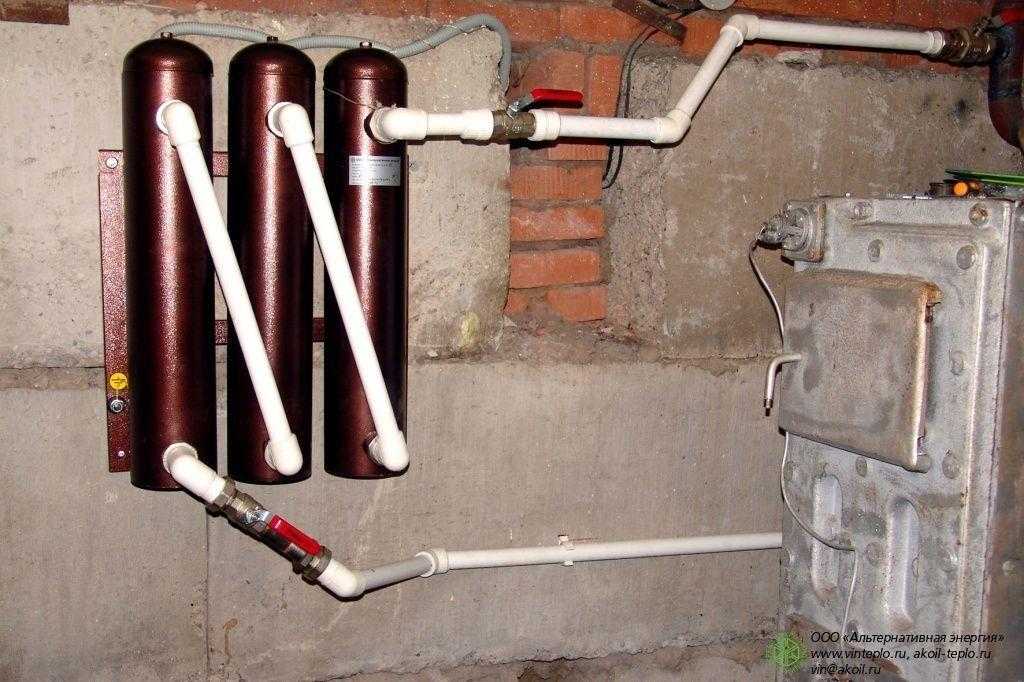

Четырехзонная закрытая система с использованием котла «Электро».

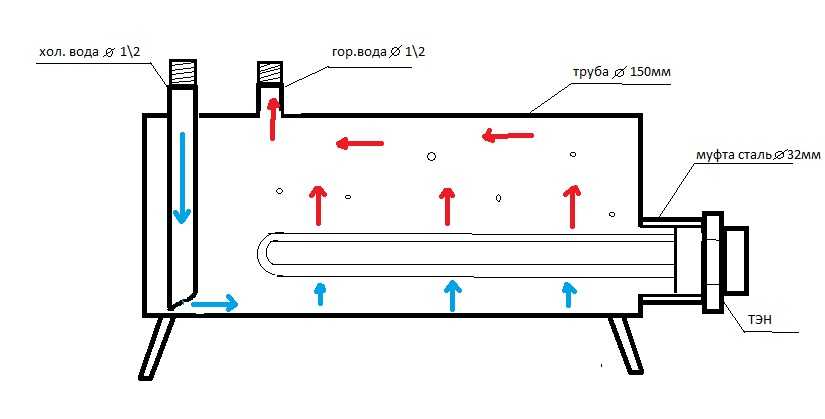

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

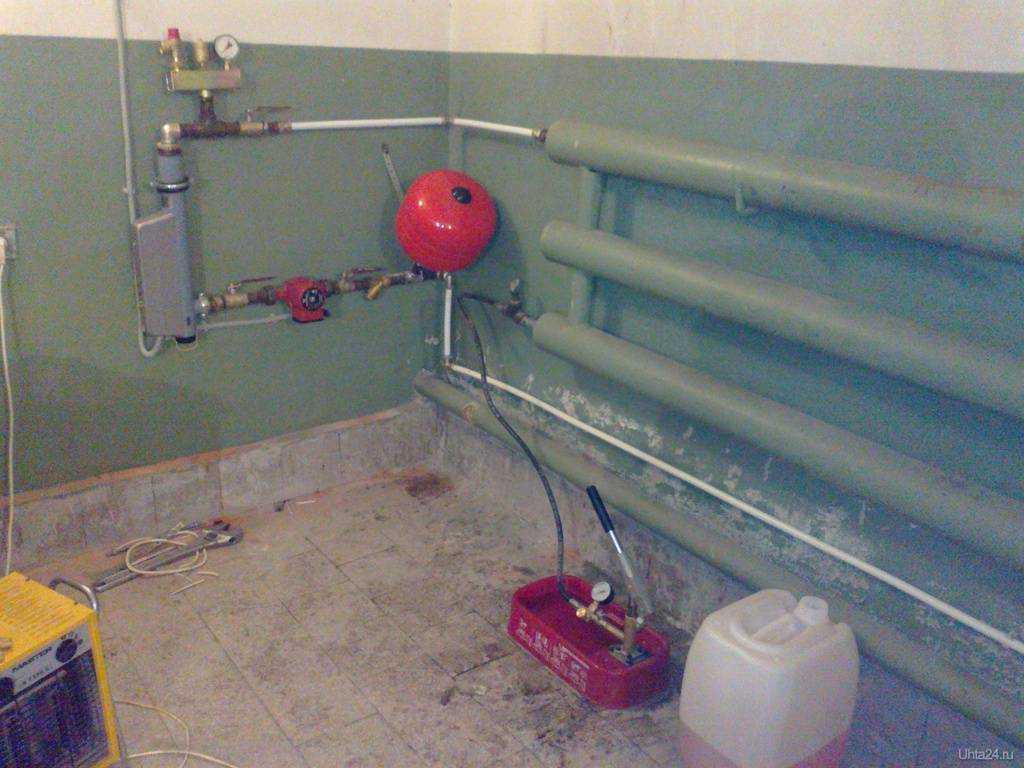

Заполнение однозонной закрытой системы электрокотлом

Пример индивидуального вертикального дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по требованию. Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Takagi

Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по требованию, конфигурируется в соответствии со схемой, приведенной ниже.

Поскольку большинство обычных бойлеров предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит то, что мы называем «разделенными» коллекторами для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартным плинтусом. радиаторы, фанкойлы, чугунные радиаторы или любые другие водяные нагревательные устройства, требующие сверхвысоких температур.

Смесительный клапан предварительно установлен в этом типе коллектора. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.

Раздельный коллектор на четыре зоны

Разделение на три зоны

Еще один пример нестандартного раздельного коллектора

Более горячий плинтусный радиатор возвращается в коллектор ПОСЛЕ «холодной» подводящей трубы к смесительному клапану. Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают лучистую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для снижения температуры котловой воды на 180 градусов до гораздо более низкого диапазона 120-135 градусов, идеально подходит для напольных систем.

Несколько лет назад, когда компания Grundfos представила на рынке США революционную серию водяных циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA, 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, если уж на то пошло, оценки Grundfos по экономии затрат являются консервативными. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших систем радиации, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.

Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте. Фото ниже иллюстрирует красивое практическое применение этого метода.

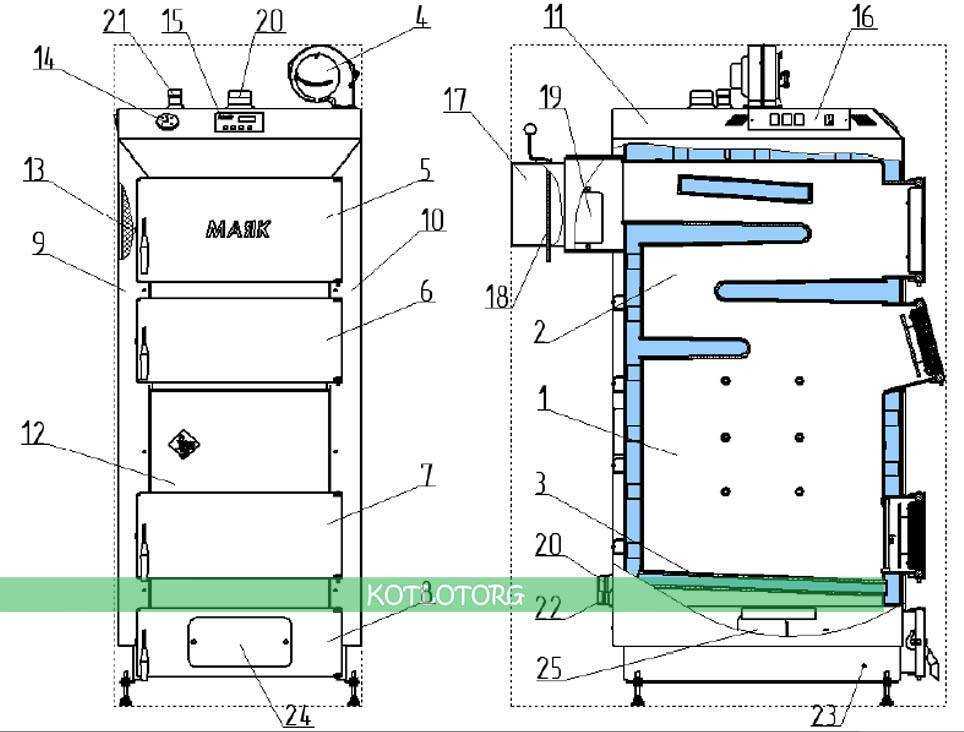

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел и по какой-либо причине вам нужно использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Наружный дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема относится к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать линии подачи и обратки от вашего котла ниже линии промерзания. Вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:

1) Трубу от дровяного котла к дому можно проложить в неглубокой траншеи (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянно циркулирующей горячей воде в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение. Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X количества БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может находиться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

Многозональная закрытая (герметичная) система с использованием котла.

Подсоединение EPK к зональному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и 9Система 0315.

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы перекачивать жидкость в вашу систему.

Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль). Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПРЕЖДЕ ЧЕМ ЗАЛИВАТЬ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости, когда она проходит через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя. Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,…. . вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.
