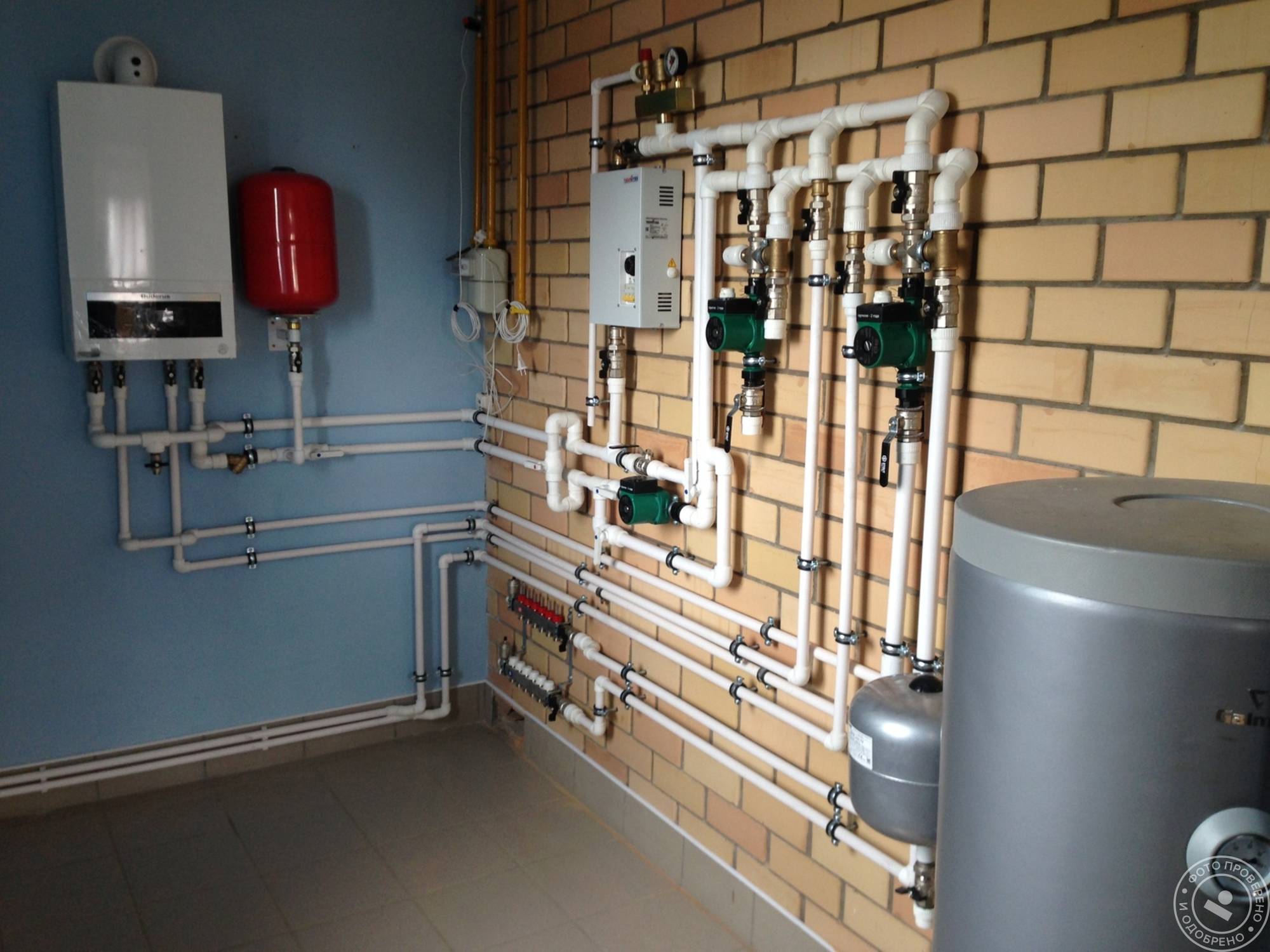

Монтаж котельной в частном доме

Содержание

• Общие нормативы
• Нормативы для различных видов котельных
  • Требования к газовой котельной
  • Требования к твердотопливному котлу
  • Требования к электрокотельной
• Монтажные работы
  • Настенная модель
  • Напольная модель
• Заключение

Разрабатывая планировку частного дома, особое внимание стоит уделить котельной. Именно в этом помещении располагается основное отопительное оборудование, обеспечивающее комфортную температуру в доме, а также своевременную подачу холодной и горячей воды.

Монтаж котельной в частном доме довольно сложно назвать простым мероприятием. Ведь к данному помещению предъявляются особенные требования, которые очень важно соблюдать.

Условия к монтажу котельной частного дома на прямую зависят от типа котла и места его расположения. Первое что должен сделать владелец частного дома – это начертить проект будущей котельной, на котором будут обозначены все основные детали и элементы, а также нормативы, предъявляемые к котельной.

Общие нормативы

Монтаж котельной в частном доме выполняется в следующих местах:

• на чердачном помещении;
• в отдельно построенном домике;
• в автономно располагающемся контейнере;
• в доме;
• в пристройке к дому.

Разрабатывая план будущего частного дома, самым лучшим вариантом станет установка котла на чердачном уровне или в подвальном помещении. Но в случае если здание уже возведено и эксплуатируется, то оптимальным вариантом месторасположения котла станет пристройка к дому или отдельно стоящее строение. Довольно популярным вариантом обустройства котельной является мини котельная, где все отопительное оборудование располагается в специальном контейнере. Компактные размеры такого варианта размещения позволяют оборудовать пространство для приборов отопления и водоснабжения практически в любом месте.

Также стоит отметить еще один вариант обустройства котельной в частном доме, который представляет собой уже готовую компактную постройку.

Легкий каркас из металлопрофиля обшитый сэндвич панелями делает такую постройку мобильной и очень легкой в транспортировке и монтаже. Все материалы изготовления имеют повышенный уровень пожарной безопасности, что очень важно при оборудовании помещения под отопительные приборы.

Внутреннее обустройство котельной в частном доме напрямую зависит от модели отопительного котла. Он может быть газовым, на твердом топливе и электрический. Соответственно от этого будет зависеть и выбор варианта помещения под котельную.

Важно понимать, что определить тип котла и помещения недостаточно для того, чтобы оборудовать котельную по всем правилам. Нужен проект, который соединит в себе полную схему монтажа котельной в частном доме и нормативы ее использования.

Внимание! Перед монтажом котельного оборудования в частном доме не обойтись без согласования проекта с соответствующими государственными структурами. Как правило, это касается проектов, предусматривающих установку газового котла.

Нормативы для различных видов котельных

В зависимости от вариантов монтируемых котлов, выделяют целый ряд требований. Весь список прописан в нормативных документах, и он требует от владельцев частных домов самого тщательного их изучения и неукоснительного выполнения.

Рассмотрим основные требования более детально.

Требования к газовой котельной

По существующим нормам эксплуатация газового котла возможна с мощностью не более 30кВт в жилом доме.

В помещении обязательно должно быть окно.

Оборудование газовой котельной невозможно без вытяжки. Поэтому обязательно предусматриваются специальные отверстия внизу двери, чтобы обеспечить нормальный воздушный поток.

Если газовое оборудование имеет мощность более 30кВт, то для его правильного размещения потребуется отдельное помещение.

В случае, когда отопительное оборудование монтируется внутри жилого помещения, то обязательному выполнению подлежат следующие требования:

• наличие отдельной входной двери на улицу;
• достаточное освещение;
• мощная вытяжка;
• стены смежных с котельной комнат, должны быть выполнены из огнеупорного материала.

Как показывает практика, наиболее оптимальным вариантом для мощного отопительного котла станет отдельно стоящая мини котельная.

Внимание! Обустройство такого помещения обеспечит безопасность эксплуатации оборудования, сохранит тишину в доме и значительно экономит жилое пространство.

К отдельно стоящему помещению под отопительное оборудование предъявляются следующие требования:

• фундамент жилого дома и основание котельной не могут соприкасаться;
• для того чтобы установить газовый котел нужно возводить отдельный фундамент;
• все перекрытия должны быть выполнены только из огнеупорных материалов;
• труба дымохода устанавливается на отдельном основании.

Требования к твердотопливному котлу

Данный вид отопительного оборудования не относят к взрывоопасным, поэтому предъявляемые требования не очень строгие.

Смонтировать котел можно в подвальном помещении.

На полу, перед отверстием топки обязательно должен лежать стальной лист. Вся остальная поверхность пола заливается бетонной стяжкой.

Обязательно проводится монтаж окна, габариты которого определяются исходя из мощности оборудования. На 1кВт мощности должно приходиться 0,8 м² оконного остекления.

Диаметр дымохода и патрубка на котле должны совпадать.

Совет! Для большей безопасности и долговечности дымоход лучше покрыть штукатуркой.

Минимальное пространство для размещения котла на твердом топливе должно составлять 8 м².

Мощность вытяжек напрямую зависит от мощности котла.

Обязательное условие для размещения котла на твердом топливе, это наличие средств для тушенич пожара: огнетушитель, песок, маленькая лопатка.



Требования к электрокотельной

Данный вид отопительного оборудования считается наиболее безопасным и простым в эксплуатации. Для размещения электрических отопительных приборов не обязательно обустройство отдельного помещения.

Также не стоит озадачиваться монтажом вентиляции, так как электрические котлы не выделяют продуктов сгорания.

Электрокотел может стоять где угодно, главное, чтобы напряжение в сети было способно выдержать большие нагрузки котла.

Монтажные работы

Процесс установки отопительного оборудования в целом одинаковый для любого типа котла. Рассмотрим, в качестве примера, наиболее распространенный вариант – монтаж газового котла.

Котел, работающий на газе, бывает двух видов: монтируемый на стену и на пол.

Настенная модель

Главное условие установки такого вида оборудования – температура воздуха в помещении. Она должна варьироваться в пределах от +5 °С до +36°С, влажность должна быть в пределах 80%.

Первоначально проводятся работы по отделке стен. Их нужно покрыть специальными огнеупорными материалами, толщиной не менее 3мм.

Также необходимо соблюсти особые требования к вентиляции котельной в частном доме. Этот этап желательно провести как можно раньше. С этой целью в нижней части стены пробивается отверстие диаметром около 15 см, с выходом на внешнюю сторону дома. В него вставляется гофрированная труба. С внутренней стороны на трубу монтируется обратный клапан. Аналогичным способом оборудуется вытяжное отверстие.

Внимание! Особенно важно провести монтаж вентиляции, если в помещении установлены герметичная дверь и окно.

Приступаем к монтажу газового оборудования. К стене монтируется специальный кронштейн для котла. Он, как правило, входит в комплектацию.

Высота расположения оборудования от пола должна составлять не менее 80 см. Крепление монтируют строго параллельно основанию. Это можно проверить с помощью строительного уровня.

После того как котел закреплен на стене, в самой высокой точке системы отопления нужно смонтировать расширительный бак и воздушный кран.

Чтобы предотвратить попадание мусора в теплообменник, на трубу подвода монтируют фильтр. Затем соединяют трубы с отводами котла.

Следующим этапом является подключение котла к трем основным системам дома: газ, вода и электричество.

Важно! Подключение отопительного котла к газоводной системе лучше доверить специалисту.

Электро и гидрообвязка может быть выполнена своими руками. Важно при обвязке котельной в частном доме соблюдать следующие требования:

• поток горячей воды и газа должен быть в противоположные направления. Иначе наступает большая вероятность взрыва. После того как завершен процесс подключения котла к водоснабжению дома, все соединения нужно тщательно проверить, желательно повторить процедуру еще раз через некоторое время;
• если в системе отопления раньше антифриз, то его обязательно следует слить и промыть всю систему, иначе взрыв будет неизбежен.

Важно! Перед тем как приступить к установке котла, следует установить газовый кран, вентиль, счетчик и датчик загазованности.

Монтируемая электросистема должна быть обязательно оснащена автоматическими датчиками работы, которые способны предотвратить перегрев и замыкания оборудования. Перед тем как впервые запустить оборудование, его наполняют водой для проверки герметичности.

Напольная модель

Напольный вариант отличается более высокой мощностью и производительностью. Как правило, такие котлы располагают в отдельных помещениях.

Для того чтобы котел был смонтирован грамотно и качественно, пол должен быть ровным и прочным. Оптимальным вариантом станет бетонная стяжка.

После того как смонтирован бойлер и котел, их подводят к дымоходу и системе отопления с фильтром от засоров.

Подключая систему к водоснабжению врезку в водопроводные трубы нужно проводить как можно ближе к входу трубы в дом.

Заключение

Стоит отметить, что создание проекта и монтаж котельной в частном доме – мероприятие трудоемкое требующее не только знаний и опыта, но и наличие специальных инструментов и материалов. Не стоит рисковать, если вы не уверены в своих силах и возможностях, ведь от правильно установленной системы, зависит не только комфортное проживание в доме, но и безопасность все семьи.

Как правильно установить котел в деревянном доме, узнаем в следующем видео

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

Подготовка к монтажу котельной в частном доме

Как подготовиться к монтажу котельной, чтобы специалистам осталось только приехать, установить и подключить отопление.

Обустройство котельной в частном доме не ограничивается заботой о ее техническом наполнении и качестве монтажа. К установке оборудования можно и нужно подготовиться.

Если дом еще не построен

Расчет энергопотребления при проектировании дома позволит заранее определиться с системой отопления и конкретным оборудованием. Выбрав тип топлива и мощность котла, узнайте минимальные требования для котельной — они описаны в строительных нормах и документации к агрегату. Также подумайте об удобстве: расположить котельную в доме (и где конкретно) или за его пределами; добавить дополнительного пространства для комфортного обслуживания.

Конечно, котел и сопутствующее оборудование можно разместить уже в построенном доме — в готовой котельной или отдельном строении. Если они соответствуют всем требованиям.

Как обустроить котельную

Где можно установить котел:

• В одном из общих помещений дома — например, в кухне или прихожей. Настенный котел до 35 кВт.
• В пристройке или отдельном помещении. Котел до 150 кВт.
• В отдельном от дома строении. Можно реализовывать наиболее производительные котельные.

Бескомпромиссным вариантом кажется обустройство котельной в отдельном строении. Но есть нюансы.

Главные плюсы: отсутствие шума, экономия площади дома, более высокая разрешенная мощность.
Главный минус: дополнительные расходы — на материалы, строительные работы, удлинение трубопровода.

Это выход, если в доме нет подходящих помещений, а пристройка невозможна или нежелательна.

Требования к обустройству котельной с газовым котлом в частном доме:

СНиП II-35-76 и СП-41-104-2000.

Ссылки: СНиП II-35-76, СП-41-104-2000.

Общие требования к котельной:

• Высота потолка — не менее 2,5 метров;
• Стены котельной — из кирпича или бетона. Деревянные стены оборудуются огнезащитой.
• Минимальная площадь не менее 7 м². В зависимости от мощности и дополнительного оборудования может быть больше.
• К котлу и другому оборудованию должен осуществляться беспрепятственный доступ. К примеру, для возможности обслуживания напольный котел устанавливается на некотором расстоянии от стены.
• Минимальный объем помещения — 7,5 м³ для котлов мощностью до 30 кВт. Если больше 60 кВт, то — 15 м³.
• В котельной должно быть естественное освещение — окна с возможностью проветривания. Размер пропорционален объему помещения: 300 см² на 1 м³.
• Входная дверь должна открываться наружу. Ширина — не менее 80 см.
• Вентиляция — вытяжная и приточная. Она может быть естественной и/или принудительной (автоматической). В первом случае в противоположной от котла стене устраивается канал с заслонкой и сеткой. Диаметр — 13-17 см (в зависимости от мощности котла). Вытяжное отверстие при этом объединяется с вентиляцией дома.
• Для отвода газов используется дымовая труба, площадь сечения которой не должна быть меньше, чем у выходного патрубка.

Документы и разрешения

Если дом и помещение для котельной соответствуют строительным нормам, можно получать документы и подбирать конкретное оборудование.

Необходимо:

1. Подать в ресурсоснабжающую организацию заявление на получение ТУ (технические условия) — для подключения к газовой магистрали.

2. Составить проект газификации. Для этого у инженера или организации должны быть необходимые лицензии.

3. Получить разрешение на монтаж котла.

Если вам требуется помощь — обратитесь в «Энергобыт Сервис». Мы рассчитаем систему отопления, поможем подобрать оборудование и подать документы.

Хочу установить новый котел в доме — какой выбрать?

Подъезд и пути заноса

Когда с котлом и документами определились, нужно подготовить дом/помещения к доставке и заносу котла в дом. Это упростит задачу специалистам по монтажу. К примеру, некоторые владельцы устраивают котельную не на первом этаже дома, но забывают спроектировать удобную лестницу. В результате — сталкиваются с трудностями при заносе котла.

Нужно предусмотреть и расчистить:

• Подъезд автомобиля;
• Весь путь заноса котла в котельную.

Если осталось старое оборудование

Если новая котельная оборудуется на месте прежней, нужно позаботиться об утилизации старого оборудования. Специалисты «Энергобыт Сервиса» позаботятся об этом за вас: демонтируем и вывезем старый котел и дополнительное оборудование.

О процессе монтажа котельной мы расскажем в следующем материале.

Еще раз самое главное:

1. Лучше всего продумать котельную еще на этапе проектирования дома — рассчитав наиболее эффективную систему отопления.
2. Котельную можно устроить как в доме, так и в отдельном строении. Главное, чтобы она соответствовала правилам безопасности.
3. Котел нельзя просто купить и установить — нужны разрешения.
4. Перед монтажом нужно очистить котельную от старого оборудования (если оно было) и предусмотреть пути заноса для котла.

Установка настенного газового котла: Установка своими руками

Дома по определению должно быть тепло. Она может быть обеспечена различными способами. Однако предусмотрительный хозяин стремится сделать это максимально эффективно и экономично. Среди таких вариантов – установка настенного газового котла. И это вполне оправдано, так как газовое отопление очень выгодно, а оборудование довольно просто в эксплуатации и монтаже.

Если вы тоже стали задумываться о приобретении настенного котла, то обязательно прочитайте наш материал. В нем мы постараемся максимально подробно рассказать вам о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

Содержание статьи:

• Принцип работы настенного газового котла
• Разновидности настенных устройств
  • Группа №1 — устройства с открытой камерой сгорания
  • Группа №2 — устройства с закрытой камера сгорания
• Возможна ли самостоятельная установка?
• С чего начать установку?
• Требования котельной
• Поэтапный монтаж оборудования
  • Этап №1 — Подготовка настенного крепления
  • Этап №2 — подключение труб отопления
  • Этап №3 — подключение к водяному контуру
  • Этап №4 — подключение к газовой магистрали
  • Этап №5 — подключение к электрической сети
  • Этап №6 — обустройство выхода дымохода
  • Этап №7 — подготовка к первому пуску
• Выводы и полезное видео по теме

Принцип работы настенного газового котла

Монтаж и подключение нагревателя зависит на его тип. Поэтому нужно точно понимать, как работает устройство и с какими его разновидностями иметь дело.

Any — компактное устройство с максимальной мощностью 42 кВт.

Настенные газовые котлы — мощные малогабаритные устройства, обеспечивающие помещения теплом и горячей водой

К основным элементам системы относятся:

1. Горелка газовая . Он подает газ в камеру, где происходит процесс горения. С помощью форсунок топливо распределяется максимально равномерно. Современные модулируемые горелки могут поддерживать заданную температуру и регулировать мощность пламени.
2. Теплообменник , по которому движется теплоноситель. Лучший КПД медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бачок . Предназначен для компенсации избытка воды в результате нагрева.
4. Циркуляционный насос . Мощные модели могут иметь два таких элемента.
5. Автоматика котла или система устройств, задачей которых является поддержание заданной температуры в отапливаемом помещении. Может включать приборы, работающие от электричества или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла .
7. Вентилятор . Используется только в турбированных моделях.
8. Система безопасности . Останавливает котел в опасных ситуациях.

Современные модели дополнительно оснащены системами самодиагностики, способными определить около 90% неисправностей котла. Отображается номер диагностированного сбоя, который оперативно исправляет мастер из сервиса.

На рисунке представлена ​​схема двухконтурного настенного газового котла с закрытой камерой сгорания

Разновидности настенных приборов

По своему функциональному назначению газовые отопительные агрегаты делятся на две группы:

• Одноконтурные. Предназначен только для обогрева. Они подключаются к контуру отопления и нагревают теплоноситель. Организация подачи горячей воды в этом случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Байпас. Отапливают помещение и дают горячую воду. В котел встроен дополнительный контур для нагрева воды. Технологическая особенность устройства – невозможность одновременного нагрева воды и обогрева помещения.

Приоритетное действие — нагрев воды, нагрев в это время прекращается. Учитывая, что воду можно нагреть быстро, котел довольно эффективно отапливает здание.

Если в задачи газового агрегата планируется включить и нагрев теплоносителя, и подачу горячей воды, то лучше приобрести двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживаться два контура

По способу сжигания топлива все устройства делятся на следующие две группы.

Группа №1 — аппараты с открытой камерой сгорания

Такие аппараты еще называют обогревателями с естественной тягой. Кислород, необходимый для горения, берут из помещения, в котором находится прибор.

Для отвода продуктов сгорания им необходим традиционный дымоход. Таким образом, обязательным требованием при установке такого котла является обустройство хорошей вентиляции.

Если обогреватель монтируется в жилом доме, здесь должна быть оборудована высокопроизводительная приточная вентиляция.

Лучшим вариантом установки каменки с открытой топкой считается наличие отдельного помещения, так называемой топки, где она размещается.

Системы с естественной вентиляцией достаточно популярны благодаря своей дешевизне и энергонезависимости.

На рисунке схематически изображены котлы с открытой и закрытой горелками

Группа № 2 — аппараты с закрытой камерой сгорания

Турбированные аппараты оснащены закрытой камерой сгорания. Воздух, без которого процесс горения невозможен, берут с улицы. Для этого устройства оснащаются дымоходами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. Через внутреннюю трубу продукты сгорания выводятся наружу.

При этом уличный воздух поступает в обратном направлении через зазор между двумя трубами. Понятно, что котлы с закрытой топкой не влияют на состав воздуха в помещении, что позволяет оборудовать их даже в жилых комнатах.

В этом случае необходимо оборудовать коаксиальную дымоходную систему, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с отдельным традиционным дымоходом.

Возможна ли самостоятельная установка?

Своими руками можно осуществить монтаж настенного газового котла самых простых модификаций. Такие как одноконтурные устройства с открытой камерой сгорания.

Для их установки потребуется подключить систему отопления, провести газ и организовать дымоход. Однако некоторые производители котлов в технической документации на свою продукцию указывают, что монтаж должен производиться только специалистами.

Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют для этого профессионалов.

В этом случае запрещается самостоятельная сборка даже самых простых моделей. Таким образом, если планируется, что оборудование будет установлено самостоятельно, перед его приобретением необходимо убедиться, что производитель разрешает это.

Проверку правильности установки и подключение устройства к газопроводу должен проводить только специалист со специальным допуском.

Кроме того, представитель газовой службы должен также оформить разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленной и работающей техники ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно только подключить устройство к системе отопления и к водопроводу. Причем делать это желательно только при наличии определенного опыта.

Настенные газовые котлы устанавливаются в автономных схемах отопления принудительного типа с естественной циркуляцией теплоносителя

С чего начать установку?

В первую очередь необходимо подготовить документацию, которая необходима для установки . Начните с инициализации. Его можно запустить только в том случае, если к нему подведен газопровод.

Затем собственник подает заявление в соответствующие службы, в котором указывает необходимый ему объем потребления газа в месяц или год. В случае удовлетворительного ответа на заявление подходящий к помещению газопровод обязательно оборудуется счетчиком.

Прежде чем приступить к монтажу оборудования, необходимо разработать и утвердить проект монтажа. Все пункты, которые должны соблюдаться в точности

Собственник получает разрешительную документацию и технические условия, на основании которых должен быть разработан проект на подключение оборудования.

Последняя включает в себя схему прокладки газовых труб от нагревателя до места ввода в магистраль и все условия монтажа оборудования. Разработанный проект должен быть одобрен газовой службой.

Вместе с проектом собственник помещения, в котором будет установлен котел, предоставляет сертификат соответствия и техпаспорт приобретаемого оборудования, экспертное заключение о его соответствии всем требованиям безопасности и инструкцию по эксплуатации.

Только после утверждения проекта можно приступать к установке обогревателя. При этом должны быть четко соблюдены все пункты проектной документации.

Фотогалерея

Фото

На трубе подачи газа к оборудованию должен быть установлен запорный вентиль, перекрывающий подачу голубого топлива после остановки установки

Перед каждой трубой, входящей в настенный газовый котел, должна быть установлена ​​запорная арматура для перекрытия подачи воды

Настенный газовый агрегат может быть установлен в котельной, температура в которой не должна ниже 5º

Стены, прилегающие к блоку, должны быть выполнены из огнеупорных материалов. Котел подвешивается на кронштейны так, чтобы между кожухом и стеной оставалось не менее 2 см, включая боковые стороны

Непосредственный контакт настенного котла с горючими стенами запрещается. Если другого выхода нет, то стену за котлом необходимо оборудовать негорючей панелью

Между газовой плитой и установленным проточным настенным оборудованием должно быть не менее 10 см

Расстояние между мойкой и проточным настенным газовым котлом не может быть менее 30 см. Расстояние до смесителя от выхода котла через трубу не менее 1 м

В помещении с установленным газовым котлом должна эффективно работать система естественной или искусственной вентиляции

Запорный кран подачи газа котел

Расположение газового котла в котельной

Стена, прилегающая к котлу

Настенный котел в деревянном доме

Регулируемое расположение относительно печи

Особенности установки мойки

Решетка вентиляционная внутренняя

Бо илер требования к помещению

Газовое оборудование классифицируется как взрывопожароопасное. Поэтому к помещению, в котором он будет установлен, предъявляются особые требования.

В первую очередь должно быть естественное освещение. При этом на каждый кубический метр помещения должно приходиться не менее 0,03 кв. м оконных проемов без рамы, то есть только остекление. Окно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Другим обязательным условием является наличие , который может обеспечить изменение объема воздуха помещения в пределах 3-х раз за один час. Таким образом, загазованность помещения можно свести к минимуму.

Также от объема помещения, в котором он будет установлен, зависит. Оборудование мощностью 30 кВт и ниже можно разместить в 7,5 куб. м котельная.

Фотогалерея

Фото

Газовые котлы для настенного монтажа оснащены собственной группой безопасности, циркуляционным насосом и малым расширительным баком

За счет наличия группы безопасности, прерывающей подачу газа в случае нарушения нормального режима работы, для этого типа оборудования нет необходимости выделять отдельное помещение

Настенные разновидности газовых котлов обычно устанавливаются в санузлах, совмещенных санузлах, кухнях, холлах загородных домов и т.д.

Однако следует учесть, что помещение должно свободно проветриваться. В квартирах дымоход должен быть подключен к общему дымоходу, а в частном доме должен быть выведен за пределы здания

Настенный газовый агрегат на кухне

Отдельное помещение для агрегата

Настенный газовый котел в ванной комнате

Правильно установленный агрегат

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочный объем 13,5 м. куб. м и выше. Если обогреватель будет размещаться в квартире, то обычно его устанавливают на кухне.

Это возможно при соблюдении всех требований СНиП. Важный нюанс: в этом случае суммарная теплоотдача от всех отопительных приборов на кухне не должна превышать 150 кВт.

Согласно нормам установки настенных газовых котлов, для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не менее 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оборудованной . В кухнях 7,5 куб. м и меньше запрещается устанавливать более одного отопительного прибора.

Требования к установке газового отопительного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм монтажа обеспечивает безопасную эксплуатацию

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых помещений несгораемыми сплошными перегородками.

Оптимально, чтобы материалы, используемые для отделки помещений, имели огнестойкость не менее 45 минут. Желательно, чтобы планировка помещений исключала быстрое распространение пламени на жилые помещения.

Газовый котел можно крепить только на прочном основании. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет располагаться обогреватель, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от устройства до несущих конструкций 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Пошаговая установка оборудования

Перед установкой необходимо распаковать новенький котел и сделать проверку комплектности поставки. Наличие деталей проверяется по инструкции по эксплуатации, которая должна быть приложена к устройству.

Если какой-либо элемент отсутствует, немедленно свяжитесь с поставщиком. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и следов ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, в точности совпадают с данными на самом приборе. Кроме того, они должны соответствовать номерам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом монтажа необходимо промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Монтаж газового котла предусматривает подключение труб отопления, водопровода и газопровода, а также обустройство дымохода

Также рекомендуется промыть и . После завершения подготовки можно приступать к установке.

Особенности и порядок его проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах ставят двухконтурные устройства с закрытой топкой. Мы подробно рассмотрим установку именно такой модификации.

Этап № 1 — Подготовка настенного крепления

Для крепления газовых котлов используется специальный кронштейн, который должен быть в комплекте с устройством. Для крепления к стене используются надежные крепления. Их следует подбирать под материал, из которого сделана стена.

Возможно, те, что поставляются производителем вместе с обогревателем, не подойдут. Тогда вам нужно будет выбрать и приобрести другие.

Задача кронштейна – выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное, точно выверенное положение без перекосов.

Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С ее помощью можно легко наметить отверстия для крепежа.

После этого крепится кронштейн и на него подвешивается котел.

Трубы отопления присоединяются к соответствующим трубам газового оборудования. Определить их расположение можно по фото

Этап №2 — подключение труб отопления

В зависимости от типа системы отопления, а она может быть или , количество труб, подключаемых к котлу, может варьироваться. В любом случае начнем со снятия заглушек с патрубков устройства.

Для защиты котла от попадания частиц грязи из теплотрассы рекомендуется установить сетчатый фильтр на входе обратки.

Если вода в системе жесткая или по другим параметрам не соответствует требованиям, заявленным производителем отопительных приборов, стоит позаботиться об установке дополнительного очистного оборудования.

Это могут быть, например, дозаторы полифосфатов. Если этого не сделать, устройство быстро сломается. Все соединения должны быть выполнены с соблюдением всех норм и правил.

Требуется герметизация. Для этого используются специальные герметики: традиционная краска или пакля или современные резьбовые уплотнители. Кроме того, специалисты рекомендуют обязательную установку запорной арматуры на подаче и обратке.

Это необходимо для облегчения ремонта котла в случае его выхода из строя. Кроме того, фитинги помогут предотвратить возможное завоздушивание радиаторов.

Фильтр водяной — элемент, который необходимо установить при подключении газового котла к водяному контуру

Этап №3 — подключение к водяному контуру

Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб.

Подача холодной воды должна быть оборудована фильтром, что исключит возможность попадания загрязнений в водонагреватель. В противном случае оборудование придет в негодность.

Краны для отключения котла от подачи воды должны быть с разъемными соединениями.

Такие модели еще называют «американками». Они значительно упрощают монтаж, а в случае непредвиденных ситуаций дают возможность быстро заменить изношенный кран.

Необходимо помнить, что трубы подачи холодной воды расположены на отопительном приборе с левой стороны относительно центра, трубы подачи горячей воды — справа.

Этап №4 — подключение к газовой магистрали

Эту часть работ должен выполнять только специалист с допуском, так как цена ошибки может быть очень высокой. В любом случае по окончании подключения представитель газовой службы должен проверить его правильность. Он же проведет первый пуск оборудования.

Все операции при самостоятельной работе следует выполнять крайне осторожно. Начинают с соединения ответвлений газовой магистрали с соответствующей трубой на котле.

При присоединении котла к газопроводу для герметизации резьбового соединения можно использовать только паклю, иначе не будет достигнута требуемая герметичность

На кран необходимо установить специальный фильтр, отсекающий подачу газа от линия. Специалисты настоятельно рекомендуют не экономить на этой детали.

Дешевый некачественный фильтр прослужит недолго, что может привести к выходу из строя газового котла. При обустройстве соединения особое внимание следует уделить его герметизации.

Следует понимать, что вес газа намного меньше воздуха, и при недостаточно герметичном соединении он будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому требуется тщательная герметизация.

Основными материалами для герметизации резьбовых соединений являются краска и пакля, применение уплотнителей типа фум-ленты недопустимо.

После фильтроэлемента устанавливается специальное гибкое соединение. Нужно знать, что использовать для его обустройства резиновые шланги категорически запрещается.

Это связано с тем, что со временем материал, из которого изготовлена ​​деталь, рассыхается и покрывается трещинами, через которые начинает просачиваться газ. Поэтому лучшим выбором для обустройства такого соединения является гофрошланг.

Гофрированный шланг – хороший выбор для подключения устройства к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под действием газа

Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, который особенно устойчив к повышенной влажности и неблагоприятному воздействию газа.

Шланг крепится к трубе отопителя с помощью накидной гайки. При этом обязательно используется паранитовая прокладка, обеспечивающая необходимую герметизацию соединения.

Этап №5 — подключение к электрической сети

Такая операция необходима только для приборов с закрытой топкой, нуждающихся в электричестве. Она питает вентилятор, отводящий продукты горения, и автоматику, управляющую системой.

Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что позволит избежать скачков напряжения и тем самым продлить срок службы котла.

Если вы живете в районе, где часто случаются перебои с электричеством, то дополнительно
желательно приобрести источник бесперебойного питания — это защитит оборудование от резких скачков напряжения

Этап №6 — обустройство выхода дымохода

Проще всего подключить каменку с закрытой топкой к дымоходу. Для них используются специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу.

В индивидуальных зданиях дымоход коаксиального типа выводится наружу через стену. Высота подвеса трубы в данном случае большого значения не имеет, так как встроенный вентилятор создает необходимую тягу.

Устройства с открытой топкой необходимо подключать к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения.

Материал для ее изготовления выбирается таким образом, чтобы деталь была устойчива к воздействию продуктов горения, высокой температуры и механического износа.

Проверить герметичность соединения газовой трубы можно с помощью мыльного раствора. Утечка газа будет проявляться появлением пузырей

Перед началом работ необходимо убедиться в отсутствии в дымоходе копоти, монтажного мусора и т.п. При установке дымохода его следует располагать с небольшим уклоном в сторону газового котла.

На выходе из устройства устанавливается вертикальный отрезок трубы, длина его до поворота должна быть равна не менее чем двум диаметрам трубы. Общая длина соединения с дымоходом должна быть минимальной.

Этап №7 — подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость нагнетается до давления 2 атмосферы. Вода перекачивается как можно медленнее, чтобы удалить максимальное количество воздуха, скопившегося внутри.

Кроме того, система проверяется на герметичность. Все негерметичные соединения должны быть немедленно герметизированы.

Для выявления недостаточно герметичных соединений на газопроводе разведите мыльный раствор и смажьте им все соединения. Тогда смотри.

На некачественных участках появятся пузырьки воздуха. Все обнаруженные неисправности следует устранить и провести повторную проверку. Первый пуск оборудования должен производиться только в присутствии представителя газовой службы.

Выводы и полезное видео по теме

В видео подробно описаны нормативные требования по установке газовых настенных котлов:

В видео рассказывается о схеме подключения настенного котла:

В видео демонстрируется процесс установки настенного котла :

Установка газового отопительного агрегата – ответственная и достаточно сложная операция, от качества ее выполнения зависит безопасность всех проживающих в доме. Поэтому представители газовых служб настоятельно не рекомендуют делать это самостоятельно. .

Да и производители отопительных приборов настаивают на этом. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует долгую, а главное безопасную работу устройства.

Пожалуйста, оставляйте свои комментарии, если у вас есть вопросы по теме статьи. А может, вам самим приходилось сталкиваться с установкой газостенового оборудования и вам есть, что посоветовать нашим читателям?

Законна ли установка собственной печи

Многие люди задаются вопросом, законно ли устанавливать собственную печь. В конце концов, это то, что многие домовладельцы решают взять на себя. Есть ряд причин, по которым люди решают заняться этим проектом. Вот несколько основных причин почему.

Установить печь не так просто, как установить настенный обогреватель. Как электрические, так и газовые печи нуждаются в безопасной установке только квалифицированным специалистом.

Даже неправильная установка может привести к травме, заболеванию или смерти, если вы не подумаете об этом. Если вы все еще думаете, что установка собственной печи — это большая проблема, просто посмотрите на взрывы газовых линий в Интернете.

Еще один часто задаваемый вопрос: законна ли установка собственной печи при наличии разрешения. Короткий ответ: в зависимости от того, где вы живете, да. В каждом штате действуют свои правила и положения, касающиеся благоустройства дома, а усовершенствование дома включает в себя установку таких вещей, как обогреватели, печи, водонагреватели и т. д. Однако в некоторых местах требуются разрешения для определенных проектов, и если вы хотите знать, законно ли это Чтобы установить собственную печь в доме, где вы живете, обратитесь в местное управление по теплоснабжению и электроснабжению.

Но что, если вы задаетесь вопросом, законно ли устанавливать собственную печь в частном доме? Ответ зависит от того, какой тип печи вы хотите установить. Например, если вы устанавливаете дровяную печь, вам потребуется разрешение. Обычно их можно найти в местном органе власти или в местной библиотеке. Если вы устанавливаете газовую печь, вам также потребуется разрешение на это. Это всего лишь несколько примеров, а есть и много других.

Итак, если вы задаетесь вопросом, законно ли устанавливать собственную печь, ответ зависит от того, что вы делаете и с кем вы это делаете. Если вы устанавливаете дровяную печь в доме, вам не потребуется разрешение. Однако, если вы устанавливаете газовую печь, вам потребуется разрешение, если вы хотите подключить ее к газовой линии в вашем доме. Если вы устанавливаете дровяную печь, вам потребуется разрешение, если вы хотите подключить ее к дровяной печи в вашем доме. Если вы устанавливаете газовую печь, вам потребуется разрешение, если вы хотите подключить ее к линии природного газа в вашем доме или если вы устанавливаете кондиционер или конденсаторный блок непосредственно перед существующей газовой линией в доме.

твой дом.

Если у вас есть какие-либо вопросы о законности самостоятельной установки печи, проконсультируйтесь с местными властями. Есть много случаев, когда домовладельцы устанавливали свои собственные обогреватели только для того, чтобы обнаружить, что они создали угрозу безопасности. Установка собственного источника тепла может увеличить риск утечки угарного газа в ваш дом или вызвать другие проблемы с качеством воздуха, поэтому всегда полезно проконсультироваться с профессионалом, прежде чем предпринимать какие-либо действия.

Прежде чем приступить к установке любого типа, особенно если это связано с капитальным ремонтом существующей системы отопления, важно сначала отключить системы отопления и охлаждения. Если оставить их включенными, это может привести к ряду рисков для безопасности, включая возможность утечки угарного газа в ваш дом. Также возможно, что ваша новая установка печи непреднамеренно создаст условия, вызывающие повышенный риск отравления угарным газом.
