Как правильно сделать теплый пол в бане своими руками

Правильный выбор и грамотный монтаж системы отопления для такого специфического помещения, позволит создать в нем исключительно комфортные условия. Электрический или водяной теплый пол в бане, какой лучше? Проанализируем особенности устройства упомянутых систем и сравним их основные преимущества и недостатки.

Выбранная Вами схема теплого пола для бани помимо оптимального микроклимата должна обеспечивать высокий уровень безопасности, удобство использования и экономичность. Немаловажным критерием при оценке каждой из систем является возможность ее монтажа своими руками без привлечения квалифицированных специалистов. При рассмотрении вариантов следует также учитывать и характеристики материала, используемого в качестве напольного покрытия.

Обзор видов теплых полов

Классификация описываемых систем обогрева помещений бани осуществляется по типу теплоносителя. Различают три основных вида теплых полов:

• водяной;
• электрический;
• инфракрасный.

Последние два, строго говоря, различаются только по принципу действия – для нагрева поверхности пола в бане в них используется электроэнергия. Они также различаются по варианту исполнения и могут быть кабельными, стержневыми или пленочными.

Для ответа на вопрос, какой теплый пол для бани лучше необходимо учитывать возможности системы энергоснабжения, которая должна иметь достаточный запас мощности. Электрические системы отопления отличаются значительным потреблением энергии для обогрева и поддержания необходимого температурно-влажностного режима.

Водяной теплый пол

Данный тип теплого пола функционирует по тому же принципу, что и обычные радиаторы. Под напольным покрытием в бане прокладываются трубопроводы, по которым циркулирует жидкий теплоноситель: вода или раствор антифриза. Для устройства такой системы отопления применяют стальные, медные, металлопластиковые или полиэтиленовые трубы. Для снижения теплопотерь основание утепляется.

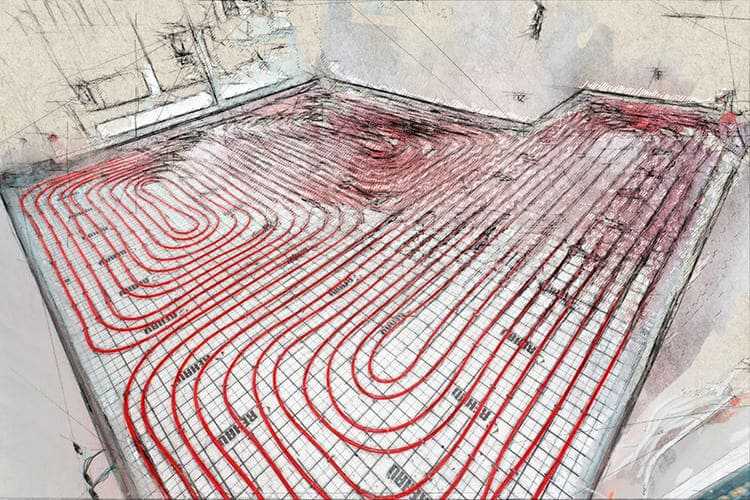

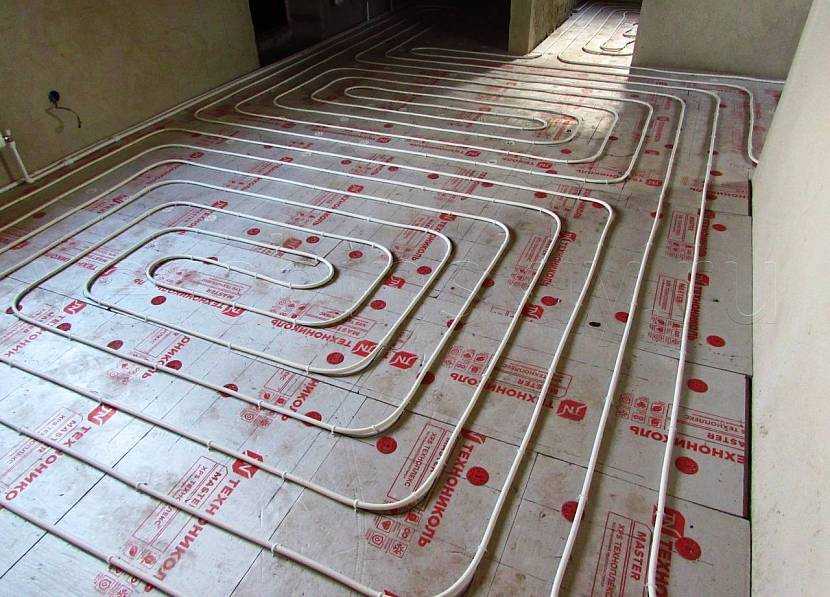

Укладка трубопроводов в бане осуществляется двумя способами: улиткой и змейкой. Первый при этом делает распределение тепловой энергии более равномерным, второй – проще в монтаже. Установка системы возможна по деревянным лагам и дощатому основанию или с заливкой бетонной стяжки. Главные плюсы водяного теплого пола следующие:

• Небольшие затраты на обогрев помещений большой площади.
• Система полностью скрыта от наблюдения.
• Возможность использования разных видов энергоносителей: газ, твердое или жидкое топливо.

Одним из основных недостатков теплого пола водяного типа для бани является сложность монтажа, необходимость использования насоса для поддержания постоянной циркуляции жидкости. Регулирование температуры воздуха в помещении сопряжено с определенными трудностями, а в случае протекания трубопроводов выявить место и устранить неисправность без вскрытия полов невозможно.

Электрический теплый пол

Устройство конвекционного кабельного пола также возможно как по деревянному, так и по бетонному основанию. Современный электрический теплый пол в бане делается из специального изолированного провода, который располагается под покрытием. Такого рода системы подогрева поверхностей имеют ряд преимуществ:

• Простота управления температурой в помещении.
• Возможно использование финишного покрытия любого вида.
• Относительно невысокие затраты на монтаж и подключение.

В числе недостатков теплого пола электрического, монтируемого в бане, можно выделить полную зависимость от внешнего энергоснабжения. Также при использовании такой системы значительно возрастают расходы на электрическую энергию.

Инфракрасный теплый пол

В качестве нагревательных элементов используются тонкие карбоновые полосы, запаянные полимерное основание. Толщина инфракрасного теплого пола пленочного типа для бани составляет всего 0,3 мм, он укладывается между слоем теплоотражающего материала снизу и гидроизоляции из полиэтиленовой пленки сверху. Другой вид электрической излучающей системы – стержневая. Инфракрасные нагревающие элементы исполнены в виде матов, на которых закреплены нагревательные элементы параллельно друг другу.

Обе разновидности электрических теплых полов и пленочные, и стержневые обладают одинаковыми достоинствами:

• Параллельное соединение нагревательных элементов существенно повышает надежность всей системы, при выходе из строя одной части остальные продолжают работать.
• Полное отсутствие вредных для человека электромагнитных излучений.
• Возможно использование в качестве финишного напольного покрытия керамической плитки.

Программируемый терморегулятор для теплого пола в бане, установленный в управляющем контуре, позволит с легкостью задать требуемый температурный режим и поддерживать его. Главным недостатком инфракрасных систем является низкая устойчивость к воздействию влаги, они нуждаются в исключительно качественной гидроизоляции. Малейшие ошибки в монтаже могут привести к выходу из строя дорогостоящих комплектующих.

Особенности установки теплого пола в бане

Преимущественно в помещениях парной и в предбаннике напольное покрытие делается из натуральной древесины. Этот природный материал отличается низкой теплопроводностью, кроме того по нему просто приятно ходить босиком. В качестве альтернативы возможно использование основания в виде бетонной стяжки с облицовкой из керамической плитки.

Перед тем как начать монтаж теплого пола в бане следует озаботиться теплоизоляцией строительной конструкции. Для утепления ее применяются керамзит, минеральная или базальтовая вата, а также пенополистирол и другие материалы. Теплоотражающий слой располагается на бетонном основании и сверху закрывается стяжкой.

При устройстве деревянного пола утеплитель находится между черновым нижним настилом и верхним чистовым. Кроме того обязательно предусматривается надежная гидроизоляция от протечек воды, образования конденсата из-за колебаний температур и проникновения пара из помещения.

Подготовительная работа

После того как схема теплого пола в бане выбрана необходимо произвести расчет необходимо количества материалов исходя из размеров помещения. В ходе подготовительных работ производится устройство надежного основания: бетонного или деревянного для укладки нагревательных элементов. По завершении процесса стяжка должны отвердеть и хорошо просохнуть, после чего можно переходить собственно к укладке и подключению системы.

Монтаж пола

Несмотря на существенные различия в устройстве порядок установки нагревательных элементов и финишной отделки совпадает. Практически одинаковые операции выполняются при монтаже водяного и кабельного электрического теплого пола в помещениях бани. Особое внимание при этом уделяется правильности укладки трубопроводов и кабеля, неточности и ошибки при проведении работ могут привести к выходу из строя всей системы.

Правильное подключение теплого пола в бане к котлу или системе электроснабжения гарантирует его безотказную работу. Для управления режимом работы нагревательных элементов устанавливается температурный датчик, данные с которого подаются на терморегулятор. Последний отключает подачу энергии на электрический кабель или снижает температуру теплоносителя разными способами.



Водяной теплый пол для бани

Система такого типа может быть устроена как на деревянных лагах, так и в бетонной стяжке. Трубопроводы укладываются в балках высверливаются направляющие отверстия, через которые проходят трубки. При их установке необходимо тщательно следить, чтобы радиусы закругления должны пятикратно превышать внешний радиус трубки. В противном случае возможно образование трещин, что приведет к утечкам теплоносителя.

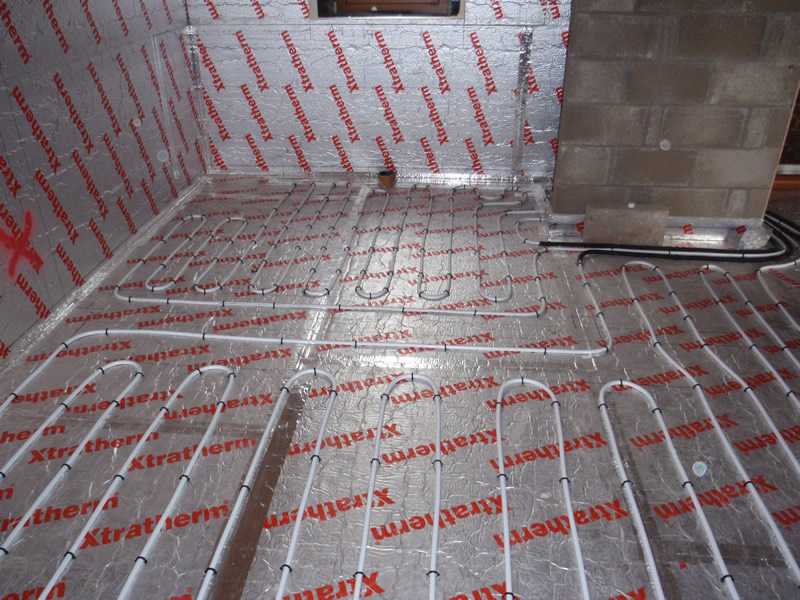

Процесс монтажа теплого пола в бане на бетонном основании выглядит следующим образом:

1. На основание укладывается теплоотражающий материал – алюминиевая фольга на полимерной основе.
2. Производится разметка поверхности с равномерным распределением трубопроводов по всей площади.
3. По основанию раскладываются трубки с минимальным расстоянием между ними в 300 мм и крепятся к нему с помощью пластиковых кронштейнов.

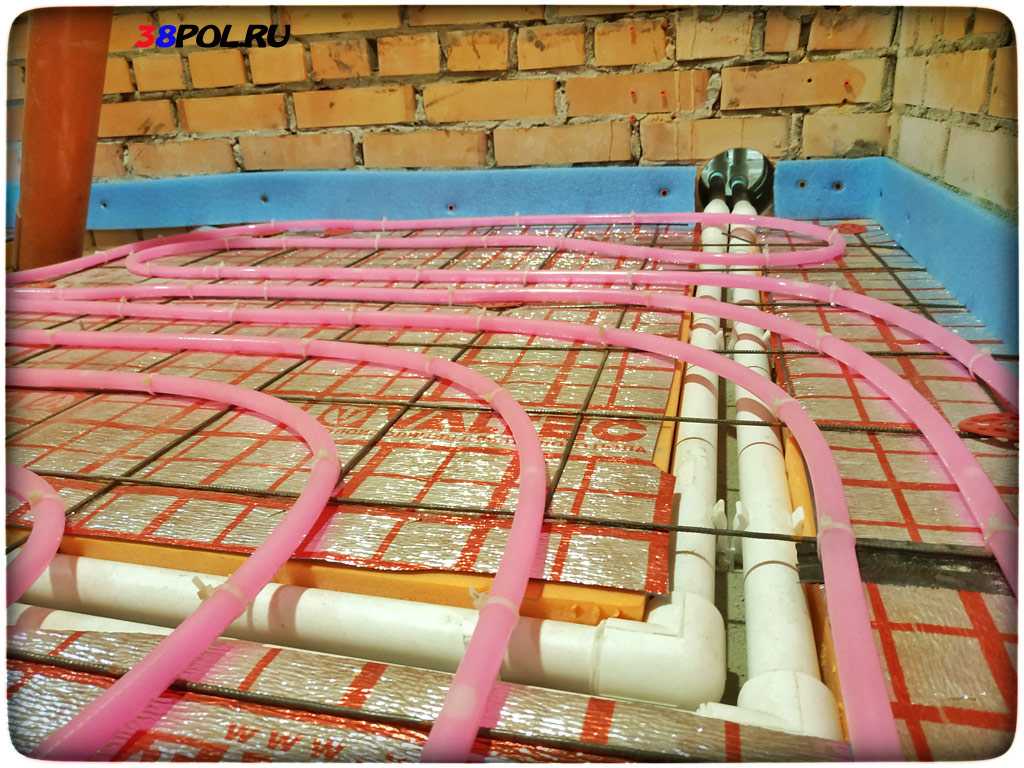

4. Подсоединить трубопроводы к фланцам коллекторного шкафа и выполнить гидравлические испытания системы при рабочем давлении 5-6 атм.
5. Замешивается раствор из цементно-песчаной смеси с добавлением воды, которым производится заливка стяжки в один слой толщиной не более 7-8 см.
6. Приготовление бетона обычно происходит порциями, каждая из которых выливается на основание и выравнивается правилом по маякам. При этом необходимо выдержать общий уклон поверхности в сторону сливного отверстия.
7. При заливке стяжки в трубопроводах необходимо поддерживать давление на уровне 1,5-2,0 атм.

Высыхает стяжка не менее четырех недель, при этом в помещениях бани не должно быть сквозняков, а ее поверхность должна быть закрыта от прямых солнечных лучей. В жаркую погоду во избежание растрескивания основание накрывается нетканым материалом, который регулярно увлажняется. После окончательного высыхания поверх теплого пола производится укладка финишного покрытия: керамической плитки с нескользящей поверхностью.

Разместите коллекторный шкаф таким образом, чтобы он был максимально близко к теплому полу. Если планируется устройство данной системы отопления в нескольких помещениях, то узел устанавливается на равном удалении от каждого из них. В схеме подключения обязательно должен быть предусмотрен термостат, ограничивающий максимальную температуру теплоносителя не более +55 °С.

Электрический теплый пол

Устройство конвекционной системы отопления в бане начинается с выбора нагревающего кабеля. Основной его характеристикой является удельное тепловыделение, которое для большинства проводов составляет от 150 до 400 Вт/м. Для регулирования теплого пола используются встраиваемые термостаты и температурные датчики. Кабели бывают двух видов одно- и двухжильные, при этом уровень электромагнитного излучения у последнего в пять раз ниже, чем у одножильного. Монтаж оборудования в деревянных конструкциях осуществляется в такой последовательности:

1. На черновой пол настилается теплоизоляция, которая накрывается алюминиевой фольгой.
2. На утеплителе размещается стальная сетка из прутка диаметром 4-6 мм, к которым при помощи одноразовых полимерных стяжек крепиться кабель.
3. Нагревающий элемент располагается на удалении не менее чем 5 см от стены и не ближе 10 см от других ветвей и горячих предметов. В местах пересечения кабелем лаг в них выпиливают направляющие отверстия.
4. Провод размещается без натяжения и перегибов, соприкосновения проводов между собой возможен перегрев, приводящий к разрушению изоляции и короткому замыканию.
5. Производится подключение нагревающего кабеля к сети с учетом требований ПУЭ и иных нормативных документов, затем осуществляется проверка работоспособности системе.
6. Выполняется гидроизоляция электрического провода с помощью плотной полиэтиленовой пленки с перехлестом полос не менее 10-15 см.

Настил финишного покрытия из досок, которые крепятся к лагам при помощи саморезов или гвоздей. Древесина в районе контакта с кабелем обрабатывается антипиренами, что снижает риск возгораний. Система полностью готова к работе.

Если электрический пол делается на основе бетонной стяжки, то заливка его осуществляется в том же порядке, что и водяного. Рекомендуется дополнительно усилить строительную конструкцию полимерной армирующей сеткой поверхность с уложенным кабелем. После выполнения данной операции можно переходить к настилу финишного покрытия.

Инфракрасный теплый пол

Монтаж пленочных и стержневых нагревательных элементов выполняется одинаково и зависит от типа строительной конструкции. В бане с деревянными полами использование инфракрасных систем не рекомендовано в силу сложности обеспечения необходимой гидроизоляции. Устройство теплого пола с инфракрасными матами выполняется в следующем порядке:

• На черновую бетонную стяжку укладывается термопленка, выполняющая роль теплоизоляции и отражающей поверхности.
• На подготовленном основании раскатывается пленка или стержневые маты, которые крепятся с помощью двухстороннего скотча.
• Производим подключение и тестирование системы
• Нагревательные элементы полностью покрываются клеящим составом без пропусков, него укладывается керамическая плитка или клинкер.

Напольное покрытие выдерживается в течение времени необходимого для полного высыхания клея. В процессе полимеризации включение системы не рекомендуется, быстрый нагрев приводит к растрескиванию и уменьшению прочности соединительной прослойки.

Выбирая теплый пол для частной бани, следует исходить из особенностей каждого вида и строительных конструкций. Водяная и конвекционная кабельная система сложны в монтаже, но могут быть установлены на деревянной или бетонной основе. Инфракрасные полы в бане можно сделать только с использованием керамической или клинкерной плитки в качестве финишного покрытия.

Видео как сделать теплый пол в бане

Теплый пол в ванной комнате: как уложить своими руками

Содержание

• 1 Монтаж электрического теплого пола в ванной
• 2 Монтаж водяного пола в ванной
• 3 Монтаж инфракрасного пола
• 4 Преимущества и недостатки водяных теплых полов
• 5 Преимущества и недостатки электрических полов
• 6 Популярные торговые марки теплых полов
• 7 Видео об установке теплого пола в ванной

Согласитесь, что в холодное время года после приёма ванной намного приятнее становиться ногами на теплый пол, чем на ледяной кафель. Сегодня теплый пол в ванной уже давно не являются дорогой прихотью, он считается прекрасным и удобным средством отопления. Теплые полы – это целая система, позволяющая равномерно отапливать жилище. Носитель тепла в этом случае располагается внизу помещения. Если электрическая основа, то это кабель. Если водная основа – то функцию теплоносителя выполняет подогретая до определенной температуры вода, идущая по трубам. Все новое – это хорошо забытое старое. Такой метод отопления помещений использовали еще древние римляне. Сейчас с появлением новых технологий есть возможность пользоваться прекрасным благом цивилизации в любом жилище.

Для самостоятельной установки системы полов с подогревом следует ознакомиться с инструкцией по монтажу и эксплуатации. Только затем нужно приобретать необходимые материалы для работы. Вначале нужно определиться, какой тип системы более приемлем для вашей квартиры. На рынке существуют следующие разновидности современных систем подогрева:

1. Электрический теплый пол, или пленочный.
2. Водяной пол.
3. Инфракрасный пол.

Ознакомимся с этими системами поближе. Электрическое тепло в ванной регулируется с помощью терморегулятора, а водяное – датчиками на специальном котле. Считается, что более прост в установке и эксплуатации электрический теплый пол в ванной. Монтаж электрического пола занимает немного времени и будет под силу новичкам. Такой тип пола подойдет именно для небольших помещений. Можно не беспокоиться о вредном излучении от этой системы, так как вред от нее точно такой же, как от микроволновой печи. Электрический пол состоит из комбинации кабелей и электрических матов, которые укладываются под стяжку и сверху покрывается плиткой. Так как маты объединяются в пленку, то такой пол еще называют пленочным.

То есть можно сказать, что электрические полы делятся на 2 вида — покрытие из термоматов и кабельный пол. Собственно кабельный пол имеет один нагревательный провод, который и является обогревательным элементом. Этот провод может быть одножильным и двужильным.

Водяной теплый пол можно укладывать в более просторных помещениях. Он не требует затрат на электроэнергию, но его укладка займет больше времени и сноровки. Этот тип полов состоит из пластиковых и медных труб, объединенных в термостат, имеющий вид батареи отопления. Водяной теплый пол в ванной самый недорогой и простой вид обогрева ванной комнаты.

Новинка на рынке обогрева ванных комнат – инфракрасные полы. Для монтажа таких полов не нужно укладывать стяжку и тратить много времени. Этот инновационный продукт очень удобен, но не дешев. Пленочный инфракрасный пол может легко заменить любое отопление.

Внимание! Инфракрасный пленочный пол можно в любой момент демонтировать и установить в другом месте, что невозможно при водяных и электрических системах.

Терморегулятор теплого пола

Рассмотрим подробнее, как уложить систему теплых полов в ванной.

Монтаж электрического теплого пола в ванной

Уложить электрический пол можно самостоятельно, ознакомившись с инструкцией по монтажу. Посмотрим, как это сделать своими руками. Процесс будет таков:

1. Для монтажа электрического теплого пола вначале нужно удалить старое покрытие, если система устанавливается в старом жилом фонде, или подготовить идеально ровный бетонный раствор при ремонте в новой квартире. Приобрести лучше электрические маты в рулонах, что намного упростит установку теплого пола.
2. Датчик и терморегулятор устанавливают согласно инструкции эксплуатации в хорошо видном месте на стене ванной. После этого можно делать стяжку пола и накладывать либо напольную плитку, либо другой материал. Для стяжки лучше выбирать быстро сохнущие материалы, так как цементно-песчаный раствор будет сохнуть более двух недель.
3. После того как электрический кабель уложен, надо протестировать монтаж всего оборудования. Если все работает, можно укладывать стяжку толщиной 4-6 см, или сразу укладывать плитку сверху на утеплитель.

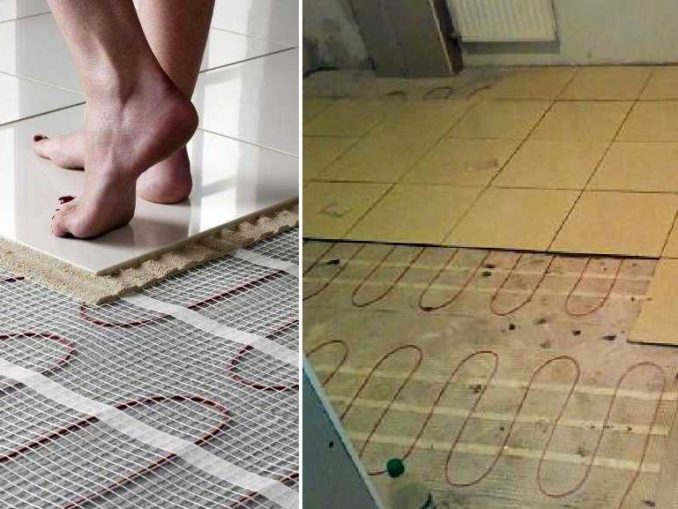

4. Затем укладываем плитку с помощью специального клея на пленку из электрических кабелей, ровняем, даем высохнуть и чуть позже затираем швы.

Важно! Включать электрический пол в ванной можно только через несколько дней после установки. Это делается для полного высыхания цементной стяжки или плиточного клея. В противном случае в стяжке будут провалы и трещины.

Затем производится установка терморегулятора, который имеет внешнее сходство с обычным выключателем. Нагревательные кабели следует подключить к терморегулятору с помощью электрических проводов. Затем подключаете его к электрической сети.

Монтаж электрического пола похож на укладку инфракрасного теплого пола, но всё же некоторые отличия между этими процессами имеются.

В среднем, 1 квадратный метр теплого пола расходует примерно 120-150 Вт. Тонкий кабель, уложенный на полимерную основу в определённой последовательности, может похвастаться хорошей прочностью и стойкой изоляцией. Дополнительная изоляция при таком виде установки кабеля не требуется. Уровень пола в этом случае поднимется не более чем на 1,5 см.

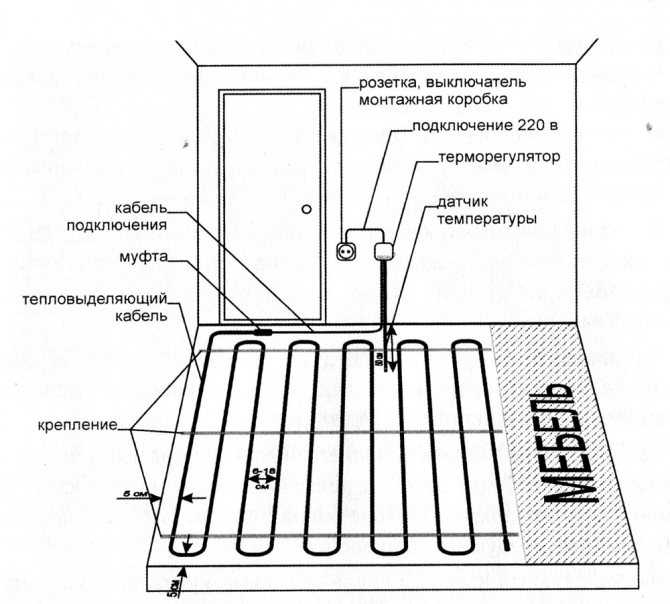

Укладка электрического теплого пола

Монтаж водяного пола в ванной

Водяной теплый пол в ванной комнате способен обеспечить равномерный обогрев помещения. Этот вид подогрева может быть частью полностью автономной системы отопления. Важный момент водяного теплого пола в ванной состоит в том, что расходы по его установке единовременные. В этом случае экономится энергопотребление, в отличии от электрических полов. Но явный недостаток в том, что подогрев воды происходит от центрального отопления, и после его отключения пол будет холодным. Также в случае повреждения ремонт затруднителен.

Установка водяного теплого пола в ванной комнате под плитку требует определенных навыков и опыта. Используются трубы из металлопластика, которые не подвержены коррозии.

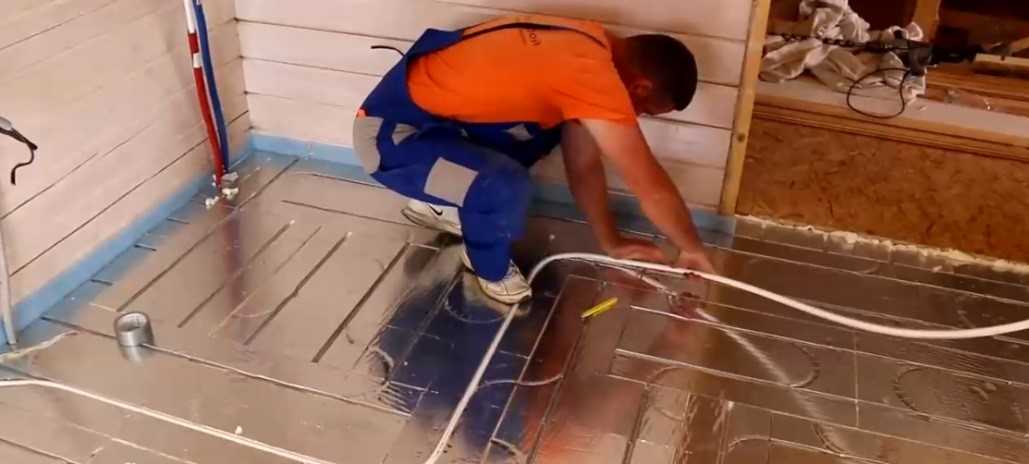

Водяной теплый пол в ванной

Процесс монтажа водяной системы обогрева можно описать вкратце так:

1. Очищаем напольное покрытие до самого основания, чтобы получить ровную поверхность.
2. Укладывается гидроизоляционная пленка.
3. По всему периметру ванной укладывается специальная лента, а сверху на нее – армирующая металлическая сетка.
4. Производим установку труб по заранее разработанной схеме, делая шаг между витками труб около 30 см. Закрепляем трубопровод к арматурной сетке при помощи пластиковых зажимов.
5. Проводится испытания трубопровода, запустив в систему воду. Затем можно приступать к заливке стяжки под плитку.
6. Заливка стяжки из смеси керамзита и цемента. Стяжка должна быть ниже на 7-8 см от окончательного уровня пола.
7. После засыхания стяжки можно укладывать кафель. Пользоваться водяным теплым полом в ванной рекомендуется не ранее чем через неделю послу завершения процесса.

Высота пола увеличится до 10 см, это надо обязательно учитывать.

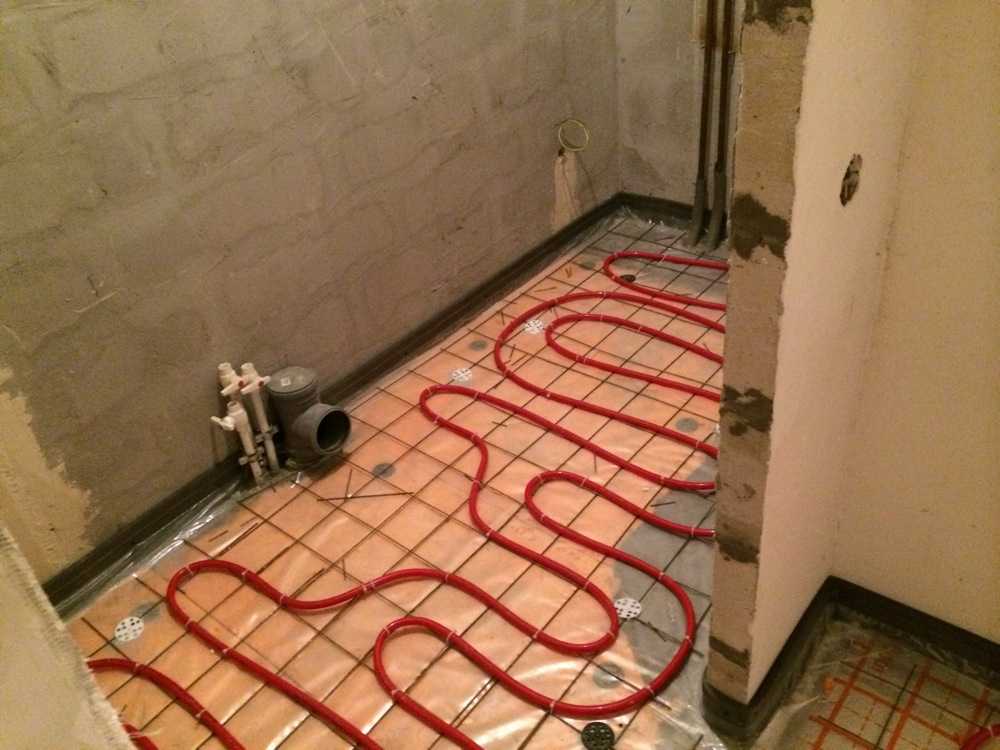

Схема водяного теплого пола

Монтаж инфракрасного пола

Инфракрасный теплый пол в ванной комнате является разновидностью электрического пола. Теплопотери при такой разновидности подогрева незначительны, работает он бесшумно. Монтаж инфракрасного теплого пола под плитку аналогичен электрическому полу, но имеется ряд особенностей:

1. Используется подложка толщиной 2 мм, с теплоотражающим эффектом. Она нужна для того, чтобы тепло грело не соседский потолок, а ваше напольное покрытие.
2. Если такой пол укладывается под плитку, то рекомендуется проложить монтажную стекловолоконную сетку. Затем нужно выбрать материал для теплоизоляции, который ложится под плитку.
3. Термопленка подгоняется под необходимый размер по линии отреза. Эти отрезки инфракрасной термопленки подключаются между собой, а затем к терморегулятору.
4. Готовый инфракрасный пол фиксируется с помощью двустороннего скотча.
5. Процесс подключения к термостату точно такой же, как и у электрических полов.

Высота теплого пола с использованием инфракрасной пленки составит 7-8 см.

Важно! При правильном монтаже инфракрасного пола нужно применять армирующую сетку из стекловолокон. Ее надо прибивать к полу под плитку. Толщина клея, которым крепится плитка, должна быть 1,5-2 см, не меньше.

Преимущества и недостатки водяных теплых полов

Естественно, существует целый ряд преимуществ и недостатков у водяных теплых полов. Теплый пол в ванной имеет целый ряд преимуществ по сравнению с радиаторной системой обогрева. Для наглядности, перечислим преимущества:

• Равномерное распределение тепла в комнате;
• Естественная влажность воздуха в помещении сохраняется;
• Безопасность – важный момент, если в квартире есть маленькие дети. Исключается случайный контакт с теплоносителем, который может повлечь нечаянный ожог;
• Экономичность, так как водяные полы не влекут за собой расходов на электричество;
• Срок эксплуатации может доходить до 50 лет!

Устройство водяного теплого пола

Недостатки водяных полов такие:

• Существенная трудоемкость установки такой системы;
• Трудоемкость ремонта в случае повреждения труб;
• Нежелательность использовать водяной пол в качестве единственного источника отопления в помещении;
• Высота пола повышается порядка 10 см, что влечем за собой потерю пространства в помещении;
• Медленный прогрев полового покрытия в помещении, но, после отключения системы, охлаждение происходит также постепенно.

Преимущества и недостатки электрических полов

Положительные моменты и электрических, и инфракрасных полов состоят в следующем:

• работа этой разновидности полов не зависит от сезонного отопления, благодаря термостату включить систему можно в любое время;
• возможность локального ремонта в случае повреждения;
• возможность настройки комфортной температуры в помещении;
• экологичность и безопасность;
• все элементы системы спрятаны от глаз;
• длительный срок использования;
• при укладке инфракрасных пленочных полов стяжка не нужна, что намного упрощает процесс монтажа;
• возможность установки любым желающим человеком без опыта монтажа.

Недостатки можно упомянуть такие:

• Повышение финансовых расходов на оплату электроэнергии;
• Наличие электромагнитных излучений;
• Желательно потратиться на приобретение УЗО, и обеспечить себя надежным заземлением, что тоже повлечет дополнительные расходы. Эти рекомендации подойдут для влажных помещений в особенности.

Как видим, у обоих вариантов подогрева есть и достоинства, и недостатки. Все-таки более современным считается электрический пол, а в особенности инфракрасный. Как сделать правильный выбор теплых полов среди большого ассортимента продукции, рассмотрим далее.

Популярные торговые марки теплых полов

На рынке предоставлена продукция десятков компаний-производителей электрических теплых полов. Пользуются популярностью товары европейских, корейских и отечественных производителей. Самые известные торговые марки – это полы датской компании Devi, на которые идет гарантия 20 лет. Финская компания Ensto и английский производитель Energy занимают высокие места в популярности производителей этой группы товаров. В последние годы на рынок ворвались производители из Южной Кореи. Среди них лидирует бренд Caleo, который является лидером в производстве инфракрасных теплых полов. В России покупается половина всей продукции именно торговой марки Caleo. Его достойный конкурент – корейская фирма Unimat, лидер в производстве стержневых теплых полов.

Но в странах СНГ также есть достойные торговые марки в этой сфере. В России выпускаются теплые полы под брендом «Теплолюкс». Компания производитель дает гарантию на свою продукцию 25 лет, что говорит о многом. Еще следует отметить такие компании, как Spyheat и «Национальный комфорт». Российские заводы выпускают теплые полы в виде матов, кабелей и тонкой инфракрасной пленки.

Надеемся, теперь вы имеете представление о том, что такое теплые полы, и как их установить в ванной самостоятельно. Какой бы вид половых покрытий из вышеперечисленных вы бы не выбрали, будьте уверены в том, что вы получить дополнительный комфорт и уют.
