Монтаж водяного теплого пола своими руками: видео, схемы, технология

Natalia | 28.06.2015 | Обновлено 03.04.2023| Отопление | 30 274 просмотров | 2 комментария

Содержание статьи

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам. Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

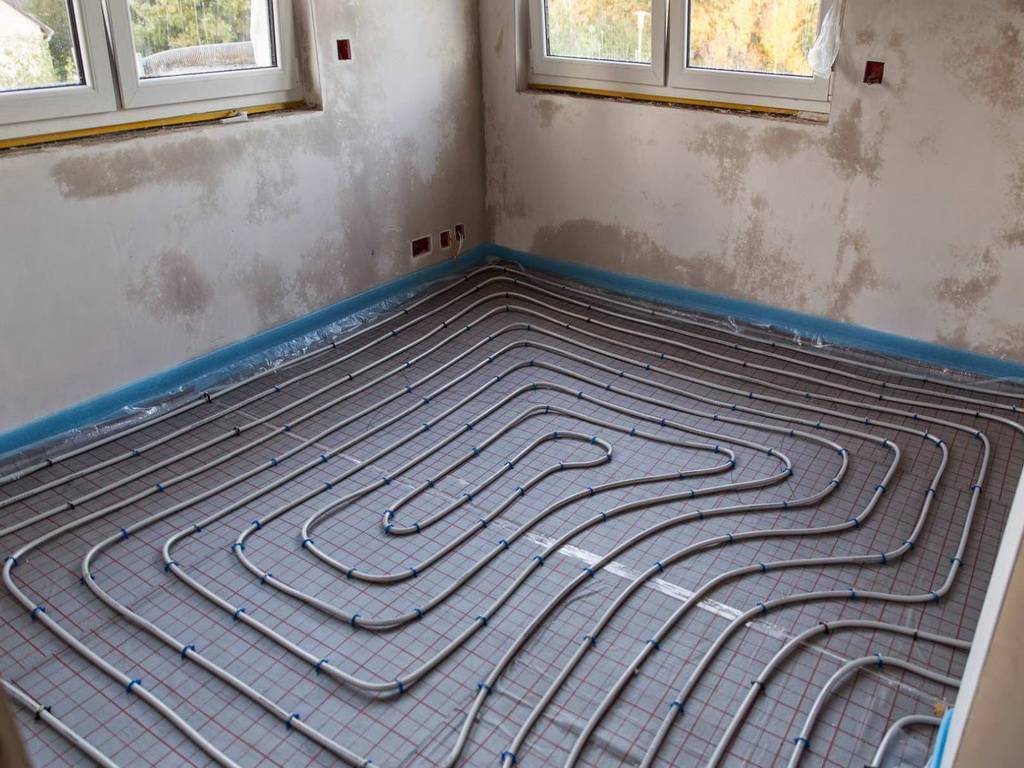

Монтаж трубок отопления можно проводить несколькими способами:

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

https://www.youtube.com/watch?v=JZDR7lJm0w4

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

https://www.youtube.com/watch?v=eamA7Fw_RYs

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

Метки:Тёплый пол

Теплые полы своими руками в частном доме. Устройство водяного теплого пола своими руками

25.11.2019 в 00:32

Статьи

Содержание

1. Теплые полы своими руками в частном доме. Устройство водяного теплого пола своими руками
2. Как сделать теплый пол в доме. Как сделать теплые полы в частном доме от отопления
   • Материалы для устройства теплого пола
   • Порядок выполнения работ
3. Как сделать теплый пол в деревянном доме. Особенности монтажа теплого пола в деревянном доме
4. Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео
   • Устройство водяного теплого пола
5. Как подключить теплый пол к отоплению в частном доме. Особенности подключения тёплого пола к центральному отоплению
   • Возможные проблемы
6. Видео как сделать тёплый пол своими руками.

Теплые полы своими руками в частном доме. Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Как сделать теплый пол в доме. Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.

Как сделать теплый пол в деревянном доме. Особенности монтажа теплого пола в деревянном доме

В деревянном доме следует правильно проводить монтаж теплого пола. Ведь древесина имеет свои особенности, которые обязательно следует учитывать. Помните, температура теплого пола в деревянном доме не должна превышать 30 градусов. В противном случае древесины будет высыхать, что приведет к преждевременному выходу их строя материала.

Теплый водяной пол в деревянном доме, как и электрический, необходимо обустраивать на этапе строительства или при проведении капитального ремонта – иначе стоимость монтажа будет очень высокой. Все работы по укладке и подключению должны проводить только специалисты. Обратите внимание, что черновой пол необходимо предварительно утеплить.

При оборудовании электрического теплого пола, рекомендуется использовать бронированный кабель с наружной металлической оплеткой. Следует также учитывать, что кабель могут повредить грызуны. А такая оплетка защищает кабель от различных внешних воздействий.

Только на этапе строительства монтаж теплого пола не выльется в дополнительные затраты

Подключать систему электрического теплого пола нужно к электросети с необходимыми параметрами. Предварительно на них устанавливают приборы, защищающие электропроводку от короткого замыкания.

Решив установить теплый водяной пол в деревянном доме с деревянными перекрытиями, необходимо хорошо выровнять поверхность. Укладывают обогревательные трубы в специальный короб, который в дальнейшем накрывают досками. Короб изготавливают из дерева, гиспокартона или другого материала, который будет хорошо впитывать влагу. После укладывают ламинат.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

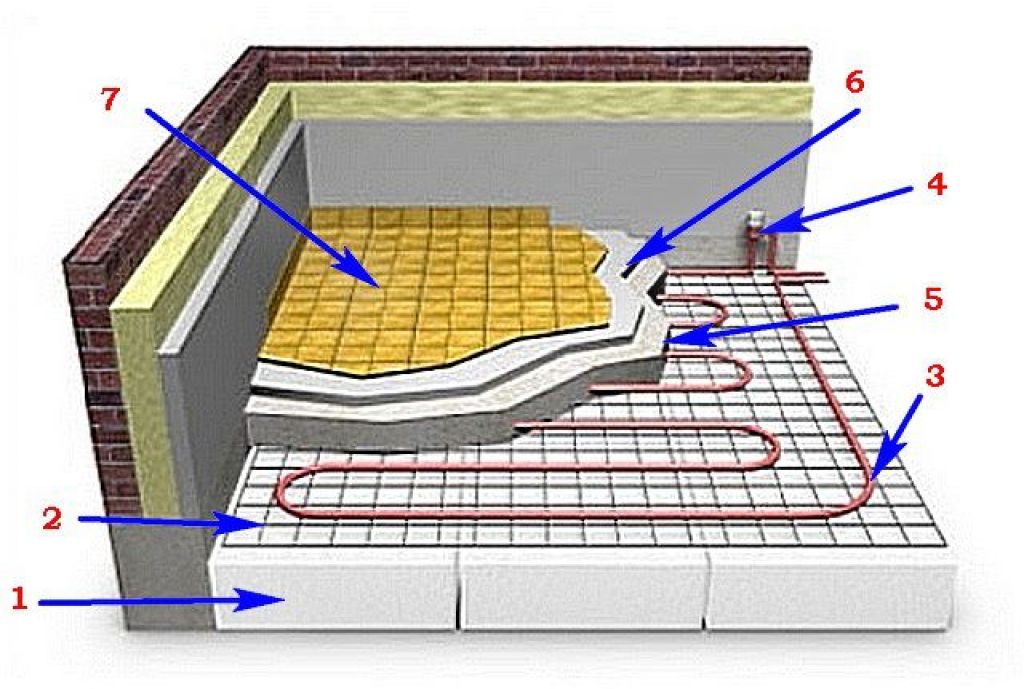

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Как подключить теплый пол к отоплению в частном доме. Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола . При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата , функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Видео как сделать тёплый пол своими руками.

Категории: Руки в частном доме, Дом от отопления, Материалы для устройства, Возможные проблемы

Понравилось? Поделитесь с друзьями!

как правильно установить своими руками на даче и в деревянном доме с полами, лучшие схемы разводки для грамотной стяжки пола

Большой популярностью среди домовладельцев пользуются системы напольного теплого пола. Лучшим решением для создания тепла в частном доме может стать установка водяного пола. Однако сделать правильный выбор и установить его в помещении – сложная задача, так как этот процесс имеет свои нюансы и требует определенных знаний.

Особенности: плюсы и минусы

Водяной теплый пол представляет собой конструкцию отопительного контура, состоящую из труб. Они подключаются к основной системе отопления.

Несомненными преимуществами такого устройства являются:

• Рациональность использования энергии, что позволяет избежать значительной траты материальных ресурсов. При установке такой системы денежные затраты на электроэнергию сокращаются почти вдвое.
• Создание уюта и комфорта в доме.
• Равномерное распределение тепла по помещению.

• Достаточно высокий уровень безопасности за счет того, что теплоноситель расположен под полом, поэтому нет риска получить ожог или травму.
• Бесспорная совместимость с отделочными материалами. Например, устройство легко подходит для таких покрытий, как плитка, линолеум или ламинат. Если используются материалы с химическими добавками, это должно быть указано на упаковке. Следует проверить, разрешает ли производитель устанавливать такие изделия в жилых помещениях.
• Изменчивость соединения. Так, вы можете подключиться напрямую к основной системе отопления, а можете создать отдельную конструкцию теплоснабжения.

Однако система водяного теплого пола имеет некоторые недостатки:

• Для получения низкой температуры нагрева необходим смеситель, работающий совместно с водяным насосом.
• Часто приводит к снижению давления в системе центрального отопления.
• Установка занимает много времени из-за необходимости создания многоуровневой установки.
• В случае протечки необходимо вскрывать все покрытие, что приводит к его возможному повреждению.
• Теплый водяной пол не справляется с обогревом всего помещения, поэтому должен быть котел для обогрева всего помещения.

В общем, эта конструкция имеет больше плюсов и обязательно станет спасением в зимнее время года. Не рекомендуется выключать систему зимой.

Схемы электромонтажа

По качеству материала различают следующие виды укладки теплого водяного пола в загородном доме на даче:

• Бетон . Здесь используется стяжка с монтажом гидроизоляции и теплоизоляции, фиксация труб армирующей сеткой. В качестве крепления используется плитка, камень или паркет.
• Полистирол . Это простой вариант монтажа с помощью специальных пластин из полистирола, которые после прессования приобретают выпуклую форму. Внутри размещаются трубы.
• Деревянные полы.

Для последнего схема подключения достаточно проста. Для устройства такого способа отопления в частных деревянных домах существует несколько способов укладки водяной конструкции на деревянную поверхность. Пластиковые трубы устанавливаются под полом. Дают горячую воду.

Максимальная температура нагрева таких поверхностей не более 30 градусов, иначе начнется высыхание деревянного покрытия.

Циркуляция горячей воды происходит постоянно. Важно помнить, что система отопления в помещении не связана с теплым полом. Процесс отопления осуществляется котлами любого типа. Лучшим вариантом будет, если котел будет состоять из двух отопительных контуров. То есть один из них предназначен для создания тепла в самом помещении, а другой для системы теплого пола.

Такая конструкция позволит сэкономить, так как воздух начинает подниматься снизу вверх, а конвекторы создают тепло во время прихода холода из окон. Система водяного теплого пола на базе газового котла:

• Труба забора природного газа.
• Труба для водоснабжения.
• Линия подачи системы отопления в двух направлениях.
• Коллектор.
• Два направления для водяного теплого пола.

Технология обустройства

Монтаж системы отопления возможен только после необходимой подготовки фундамента. Это делается для создания идеального перекрытия путем его восстановления или замены. Этот этап включает в себя важные моменты:

• Удаление старого покрытия и демонтаж чернового основания.
• Удаление всех видов изоляции.
• Очистка поверхности от загрязнений.
• Осмотр конструкций на устойчивость путем осмотра. При обнаружении изношенных частей балок их следует вырезать и заменить на деталь того же размера.
• Применение веществ для защиты от грибка и плесени.

Важно обратить внимание на ровность основания, наличие выступов. Не допускайте слишком больших капель. Если дефекты поверхности больше 2 см, то необходимо произвести выравнивание, отсыпав мелкий щебень. Этот способ подходит для укладки теплого водяного пола под паркет.

Монтаж легкого водяного пола может производиться как со стяжкой, так и с помощью сухого пола под плитку или дерево. Важно знать, что монтаж полов лучше начинать в помещении, где находится котел . Одна секция для установки не должна иметь площадь более 40 м. Трубы для монтажа имеют свойство деформироваться, поэтому придать нагревательным элементам любую форму не составит труда. Специалисты считают, что самый эффективный способ укладки спиральный.

Можно использовать как пластиковые, так и металлопластиковые трубы. Часто специалисты используют полипропиленовые устройства, отличающиеся устойчивостью, герметичностью.

Важно, чтобы эти конструкции подходили для установки в системах отопления. В противном случае использование неподходящих устройств может привести к неэффективной схеме отопления. Важно изучить маркировку на трубе.

Что касается котла, то выбор есть. Вы можете купить не только газовую, но и электрическую или работающую на твердом топливе. Все зависит от расположения дома. Необходимость коллекторной системы объясняется тем, что она важна для обеспечения работы всего водяного пола и поддержания нужной температуры.

Не все котлы имеют встроенный циркуляционный насос. В таких случаях его необходимо приобретать отдельно. , так как без него циркуляция воды невозможна. Лучше выбрать насос с тремя скоростями. Остальные детали для обустройства системы водяного теплого пола приобретаются исходя из индивидуальных особенностей каждого устройства.

Как сделать отопление своими руками?

Если вам предстоит работа по установке конструкции самостоятельно, то важно соблюдать следующие этапы.

Подготовка поверхности путем ее выравнивания

Это можно сделать с помощью бетонной стяжки или специальных составов, которые продаются в строительных магазинах. Далее рекомендуется обработать основание грунтовкой. Не забывайте об утеплителе, который необходимо укладывать на подготовленную поверхность.

Укладка утеплителя

Процесс не сложный, достаточно просто зафиксировать стыки монтажной лентой. Из материалов для утепления есть такие как пенопласт пенопластовый утеплитель. Оптимальная толщина 5 см. В отдельных случаях при укладке на грунт или с повышенной защитой от холода допускается толщина до 10 см.

Для сохранения тепла рекомендуется сверху надеть теплоотражатель из металлической пленки.

. Это может быть пенофол, пенопластовый элемент или алюминиевая фольга.

Укладка труб

На основе выложенной армирующей сетки, обеспечивающей полное сцепление. Сами трубы могут быть установлены в форме змейки или спирали. Все зависит от личных пожеланий владельца помещения, но мастера считают спиральную схему монтажа предпочтительнее. При первом варианте укладки возможен неравномерный прогрев пола. Для расчета ширины установки учитывается множество значений. К ним относятся толщина стенки, диаметр трубы и другие факторы. Оптимальная длина трубы 100 м, так как вода остывает, удаляясь от начала циркуляции.

Отопительные материалы могут быть

самыми обычными водопроводными трубами, но их срок службы будет намного меньше специальных устройств. Есть тонкости герметизации труб, которые заключаются в том, что соединение между ними должно осуществляться с помощью переходников. В случае установки металлопластиковых труб металлическая поверхность должна быть удалена в пределах 3 см от начала трубы.

Труба крепится к изоляции крепежными элементами. Они необходимы для облегчения монтажа пола и гарантии правильного размещения трубы. Крепления могут быть пластиковыми или металлическими деталями.

Важно знать, что для теплого пола нужно использовать только один отрезок трубы. При этом максимальная длина каждого контура должна достигать 100 м. В противном случае будет необходимо использовать слишком высокое давление для оптимальной скорости теплопередачи.

Подготовка и подключение коллектора

Установка данного устройства осуществляется согласно инструкции, указанной на упаковке. В каждом случае процесс установки будет отличаться из-за того, что сейчас в продаже много разных моделей. Правильное расположение коллекторной коробки должно обеспечивать одинаковое давление воды во всех контурах.

Установка котла

Часто при подключении котла к системе теплого пола возникает проблема, что температура воды в несколько раз превышает требуемую для работы водяного пола. Поэтому важно следить за тем, чтобы в трубы поступала вода с более низкой температурой. Это возможно за счет разбавления уже охлажденной водой, которая течет в обратном направлении.

Отопительная конструкция должна пройти процесс сборки, состоящий из следующей схемы:

• Установка регулирующего клапана.
• Крепление циркуляционного насоса.
• Установка коллектора.
• Обеспечение поступления низкотемпературной воды.
• Подсоедините трубу к котлу.

При использовании стяжки процесс происходит под давлением. Смеси для стяжки могут быть цементно-песчаными, бетонными или сухими.

При использовании цемента и песка лучше всего приобретать готовые продукты, в состав которых входят специальные 9пластификатор 0010. Этот элемент позволяет пластифицировать раствор. , а также повышает уровень нагрева за счет теплопроводности. Для бетонного состава рекомендуется приобретать цемент специальной марки М-300.

Сухие материалы включают песок, различные добавки для расширения тепла и уменьшения пузырьков воздуха. На последнем этапе работ необходимо принять меры, чтобы вовремя не допустить появления трещин. Здесь есть два варианта:

• Когда помещение разделено на две половины, каждая из них заливается отдельно с помощью специальной ленты. Далее все имеющиеся щели удаляются шпаклевкой.

• После высыхания стяжки периметр помещения разрезается на сектора с помощью болгарки, а швы заделываются силиконом. Затем их необходимо оштукатурить.

При сооружении деревянного пола весь процесс намного проще, так как не требует устройства стяжки. Достаточно накрыть досками специальный короб, куда укладываются трубы отопления. Важной особенностью является правильное размещение труб. . Вся конструкция расположена на уровне ниже котла. Это будет способствовать свободному нагреву и циклированию пластиковых ТЭНов.

Стоит более подробно остановиться на рассмотрении вопроса об укладке водяного теплого пола без стяжки. Преимуществ здесь много, одним из которых является небольшой вес конструкции, а также отсутствие необходимости ждать высыхания цемента. Это система отопления, которая экономит деньги. . Монтаж такой конструкции требует использования основания, куда будут укладываться контуры труб. Он может быть деревянным или пенопластовым.

Также должны быть полоски из металла, равномерно распределяющие тепло. Обустраивать теплый пол можно как под плитку, так и под ламинат, но во всех случаях нужно позаботиться о хорошей теплоотдаче.

Сегодня используется система монтажа с использованием гипсовых листов. Они укладываются в качестве основы, заполняют зазоры между контурами труб, служат верхним слоем под выбранное покрытие. Данная конструкция легко разбирается, при необходимости ремонтируется . Кроме того, листы из гипса отлично сохраняют тепло.

Еще одним возможным вариантом создания водяного пола без стяжки является использование листов алюминия, которые уже имеют участки для укладки контура труб. Но мастера говорят, что гипсоволокнистые элементы намного лучше по качеству. Преимущества таких материалов:

• Доступная цена.
• Простая схема обработки.
• Безопасность.

Не стоит отказываться от возможности установить теплые водяные полы своими руками, так как эта система значительно облегчит жизнь за счет создания комфортных условий проживания и экономии средств на покупку энергии.

Грамотно установить тепло в доме можно без дорогостоящих услуг специалистов. Достаточно знать необходимые тонкости этого процесса и правильно подобрать оборудование для отопления.

Отзывы

В целом отзывы об использовании теплого водяного пола в доме у людей положительные. При выборе труб для монтажа системы потребители рекомендуют использовать полупропиленовые варианты, так как они более долговечны.

Итак, многие отмечают удобство водяного пола в домах, где живут дети. Большую часть времени ребенок проводит на полу, работая с игрушками. Вам не придется опасаться за здоровье непоседы, ведь тепло всегда равномерно распределяется по покрытию.

Примеры интересных решений

• Вариант укладки водяного теплого пола змейкой уместен в помещении с разделенными функциональными зонами. Предполагается, что будет использование различных температурных режимов.
• Спиральный тип размещения труб предполагает равномерный обогрев всего помещения. Для такой установки расходуется меньше трубы.

• Использование комбинации змейки и спирали в установке подходит для помещений с наружными стенами. Для более быстрого нагрева контуры располагаются петлями или под углом 90 градусов.
• Устройство облегченного теплого водяного пола позволяет использовать его сразу после укладки.

Правильный монтаж теплоизоляционного слоя гарантирует сохранение тепловых характеристик при длительной эксплуатации. При выборе металлической подложки необходимо распределить ее по всей поверхности, которая будет подвергаться нагреву. Это необходимо для сохранения целостности конструкции, обеспечения прочности и надежности покрытия.

Из этого видео вы узнаете пять основных правил устройства теплого водяного пола.

Вода в бутылках: вопросы и ответы

В этом информационном листке Вода в бутылках: вопросы и ответы (PDF) содержатся ответы на распространенные вопросы о воде в бутылках. Бутилированная вода – это вода, запечатанная в бутылке или другой емкости. Обратите внимание, что бутилированная вода отличается от продаваемой воды, которая поступает из машины, которая разливает воду в контейнер.

Бутилированная вода: вопросы и ответы информационный лист
по языкам:

амхарский (PDF) | арабский (PDF) | Китайский (PDF) | французский (PDF) | хмонг (PDF) | Карен (PDF) | кхмерский (PDF) | лаосский (PDF) | Оромо (PDF) | Русский (PDF) | сомалийский (PDF) | испанский (PDF) | Вьетнамский (PDF)

Является ли вода в бутылках более безопасной, чем вода из-под крана?

Нет никаких оснований полагать, что бутилированная вода безопаснее водопроводной. Водопроводная и бутилированная вода обычно имеют одинаковые стандарты качества.

Как соотносятся нормы, касающиеся водопроводной и бутилированной воды?

Водопроводная вода из общественных систем водоснабжения регулируется Агентством по охране окружающей среды США (EPA) в соответствии с Законом о безопасной питьевой воде. Департамент здравоохранения Миннесоты (MDH) регулярно проверяет водопроводную воду на безопасность. EPA требует, чтобы результаты этого тестирования были доступны для общественности. Агентство по охране окружающей среды также требует обнародовать информацию о потенциальном воздействии на здоровье загрязнителей питьевой воды, источнике воды и соблюдении правил.

Бутилированная вода регулируется Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) как пищевой продукт. FDA не требует от компаний, производящих воду в бутылках, использовать сертифицированные лаборатории для проверки качества воды или сообщать о результатах испытаний. FDA требует, чтобы на этикетках бутилированной воды был указан список ингредиентов и информация о пищевой ценности.

Откуда берется вода в бутылках?

Бутилированная вода поступает из различных источников, в том числе из тех же источников, что и водопроводная вода. Иногда вода, которую вы можете купить в бутылке, — это просто водопроводная вода, которая каким-то образом была улучшена, например, изменено содержание минералов. Другие источники бутилированной воды включают родники, колодцы и поверхностные воды.

Как маркируется бутилированная вода?

Этикетки на бутилированной воде должны соответствовать требованиям законодательства. Существуют требования к маркировке источника, состава, качества и использования воды. Эти требования установлены для того, чтобы этикетки точно отражали продукт. Например, если на этикетке бутылки написано «родниковая вода», значит, вода должна быть родниковой.

Наверх

Когда рекомендуется пить бутилированную воду?

В некоторых случаях бутилированная вода может быть лучшим выбором, например:

• Когда безопасный источник недоступен, например, во время похода.
• Во время стихийного бедствия.
• Если ваша общественная система водоснабжения уведомила вас о том, что ваша вода может быть загрязнена.
• Если тест показывает, что вода из вашего частного колодца загрязнена, а у вас нет средств для очистки питьевой воды от загрязняющих веществ.

В описанных выше ситуациях особенно важно использовать бутилированную воду для замешивания детской смеси или подачи воды детям младше одного года.
Бутилированная вода также может быть лучшим выбором, если у человека есть проблемы со здоровьем, требующие более низких уровней некоторых веществ. Поговорите со своим врачом, чтобы узнать, подходит ли вам бутилированная вода.

А как насчет фтора?

Фтор является важным компонентом для уменьшения кариеса. Фтор важен для всех, от младенцев, у которых появляются первые зубы, до взрослых. ¹

Добавление фтора в питьевую воду является эффективной мерой общественного здравоохранения для предотвращения кариеса и улучшения здоровья полости рта. В Миннесоте вода из муниципальных систем водоснабжения почти всегда содержит фтор. ² Бутилированная вода, напротив, может не содержать фтор, а если и содержит, то не на оптимальном уровне.

Если вы покупаете бутилированную воду, важно выяснить, сколько фтора содержится в воде. Некоторые компании добавляют фтор в свою продукцию, и это количество должно быть указано на этикетке. Если фтор содержится в воде естественным путем, информация о фторе не должна указываться на этикетке. Свяжитесь с компанией по розливу, чтобы узнать, сколько фтора содержится в их продукте.

Безопасно ли повторное использование пластиковых бутылок?

MDH не рекомендует повторно использовать одноразовые пластиковые бутылки. Повторно использованные бутылки могут быть заражены бактериями и другими болезнетворными организмами. Повторное использование бутылок может подвергнуть людей воздействию этих нездоровых микроорганизмов. Пустые бутылки должны быть переработаны, чтобы уменьшить количество мусора на наших свалках.

Как долго хранится бутилированная вода?

FDA считает, что вода в бутылках имеет неограниченный срок годности, если она произведена надлежащим образом и не вскрыта. Компании по производству бутилированной воды могут добавить дату на бутылку из-за опасений по поводу вкуса и запаха, а не безопасности. Бутилированную воду следует хранить в прохладном месте, защищенном от прямых солнечных лучей.

Какова стоимость воды в бутылках по сравнению с водопроводной водой?

Бутилированная вода может стоить в тысячи раз дороже, чем вода из-под крана. В Миннесоте вода из-под крана стоит в среднем 0,58 цента (0,0058 доллара) за галлон. По данным Beverage Marketing Corporation (BMC), средняя оптовая цена бытовой негазированной бутилированной воды в 2019 году составляла 1,18 доллара США за галлон. найдите свой местный отчет о качестве воды на нашей веб-странице Consumer Confidence Reports.

Примечания

¹ Ассоциация директоров стоматологов штатов и территорий, Информационный документ: Зубная паста с фтором (PDF), январь 2016 г.
